Комплект всесезонный для роллатора Российский патент 2025 года по МПК A61H3/00

Комплект всесезонный для роллатора относится к вспомогательным медицинским устройствам, которые обеспечивают пациентам стабильность и комфорт при передвижении и предназначен для облегчения самостоятельного пешего передвижения лицам, испытывающим с этим трудности при преодоления рыхлого, кашеобразного снега и гололеда совместно с роллатором.

Известно средство для ходьбы по п.1 [1], в котором соединительный элемент содержит телескопическую конструкцию, имеющую, по меньшей мере, две неповоротные телескопические трубы большего и меньшего диаметра соответственно, при этом средство для вращения колес прикреплено к трубе большего диаметра.

Известно средство для ходьбы по п.1, в котором соединительный элемент содержит телескопическая конструкция, имеющая две трубы, которые не выровнены относительно друг друга и имеют концевые участки, расположенные сбоку друг от друга, причем указанные две трубы имеют одинаковые характеристики веса на единицу длины;

обычный двухтрубный элемент, телескопически соединяющий указанные две трубы, при этом средство для вращения колес прикреплено к указанному двойному элементу;

и средства фиксации, с возможностью съемной фиксации каждой из указанных телескопических труб в соответственно выдвинутом или прижатом положении внутри двухтрубного элемента. Недостаток заключается в том, что комплект не обеспечивает удобство и безопасность на скользкой, гладкой поверхности накатанного, утоптанного снега, в гололедицу и удобства использования в любой сезон года.

Из известных наиболее близким по технической сущности является комплект для ходунков [2], включающий четыре самоустанавливающихся колеса с удлиненными ножками. Для установки колес чехлы для четырех ножек обычного ходунка снимаются, тем самым обнажая его полую внутреннюю часть. В каждой из четырех опор ходунков, а также в ножках самоустанавливающихся колес образовано множество диаметрально проходящих отверстий. Затем стержни вставляются в полую внутреннюю часть связанных с ними ножек, и для крепления стержня к ножке используются гайка и болт или другое подходящее крепежное средство.

Высота ходунков регулируется путем совмещения отверстий в ножках с соответствующими отверстиями в ножках. Затем через совмещенные отверстия пропускают болт, а к болту прикручивают гайку с резьбой для фиксации узла.

Затем к горизонтальным ручкам ходунков прикрепляют ручные тормоза того типа, который используется в конструкции велосипедов. Трос проходит от каждой рукоятки к тормозному узлу. Каждый тормозной узел включает в себя пару тормозных колодок, которые расположены на противоположных сторонах связанных с ними колес так, что сжатие ручных рукояток приводит к одновременному захвату колес указанными колодками. Недостатком данного комплекта является то, что лица, пользующиеся им по медицинским показаниям и пожилого возраста, при движении по рыхлому, кашеобразному снегу испытывают трудности [3], а при торможении на скользкой, гладкой поверхности накатанного, утоптанного снега и в гололедицу продолжается движение скольжением, в результате чего снижается безопасность использования данного комплекта и удобства использования в любой сезон года.

Техническим результатом предлагаемого изобретения является безопасность и удобство использования в любой сезон года путем предотвращения скольжения по скользкой, гладкой поверхности накатанного, утоптанного снега, в гололедицу и преодоления рыхлого, кашеобразного снега.

Это достигается тем, что комплект для ходунков, включающий четыре самоустанавливающихся колеса, согласно предлагаемому изобретению дополнительно содержит две передние асимметричные Г-образные стойки с крестообразной головкой, с размещенными в каждой из них закрепленной верхним и нижним хомутами опорно-несущей вильчатой трубкой, а также механизмом шарнирной фиксации и оголовком-подпятником с пальцем поворота стойки и с привалочной ложеобразной накладкой, в которой выполнено отверстие под этот палец, поворотным колесом на одном конце и опорной тарелкой-лыжей эллипсоподобной выпуклой формы с шаровым пальцем на другом конце, две телескопические задние опорно-несущие стойки, каждая из которых выполнена с продольным пазом на внутренней и внешней стороне наружной трубки телескопической задней стойки относительно продольной оси роллатора, снабжена прижимным тормозом, опорным колесом, нижним и верхним хомутами, наконечником с твердосплавным шипом в нижней части наружной трубки, размещенным сверху регулировочным винтом-маховичком для заневоливания пружины прижимного тормоза с кронштейном тросика, размещенной под пробкой-заглушкой в верхней части внутренней трубки, при этом каждая пара из передней и задней стойки подсоединена к отдельной вертикальной опорной раме роллатора, к опорно-несущей вильчатой трубке с кронштейном механизма шарнирной фиксации Г-образной стойки через палец крепления подсоединена вилка фиксации, связанная через тягу вилки фиксации с закрепленным на раме и снабженным натяжной пружиной со съемным кронштейном рычагом этой тяги, между телескопической задней опорно-несущей стойкой и нижним вертикальным участком опорной рамы роллатора установлена привалочная ложеобразная накладка. Введение новых элементов и связей между ними обеспечивает безопасность и удобство использования в любой сезон года при перемещении, движении и остановке роллатора.

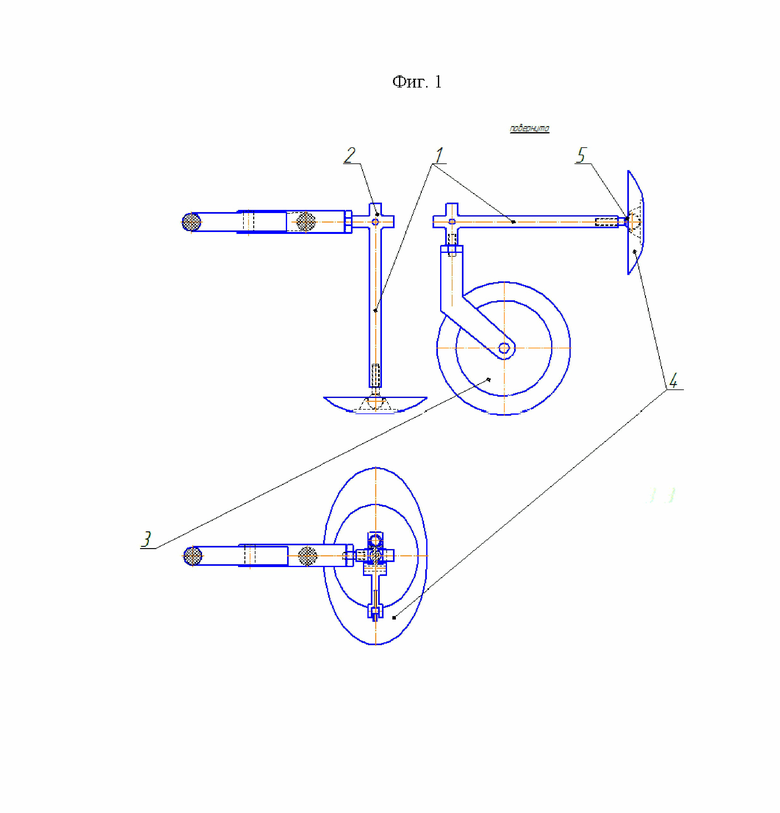

На фиг. 1 схематически изображены роллатор с комплектом всесезонным и его отдельные элементы. На фиг. 2 изображены асимметричные Г-образные стойки. На фиг. 3 изображены телескопические задние опорно-несущие стойки с задним колесом и регулировочным винтом-маховичком заневоливания пружины прижимного тормоза, с наконечником, оканчивающимся твердосплавным шипом.

Комплект всесезонный для роллатора Фиг. 1 содержит асимметричную Г-образную стойку 1 с крестообразной головкой 2, поворотным колесом 3 на одном конце и опорной тарелкой-лыжей 4 эллипсоподобной выпуклой формы с шаровым пальцем 5 на конце, в двух рабочих положениях и вид сверху,

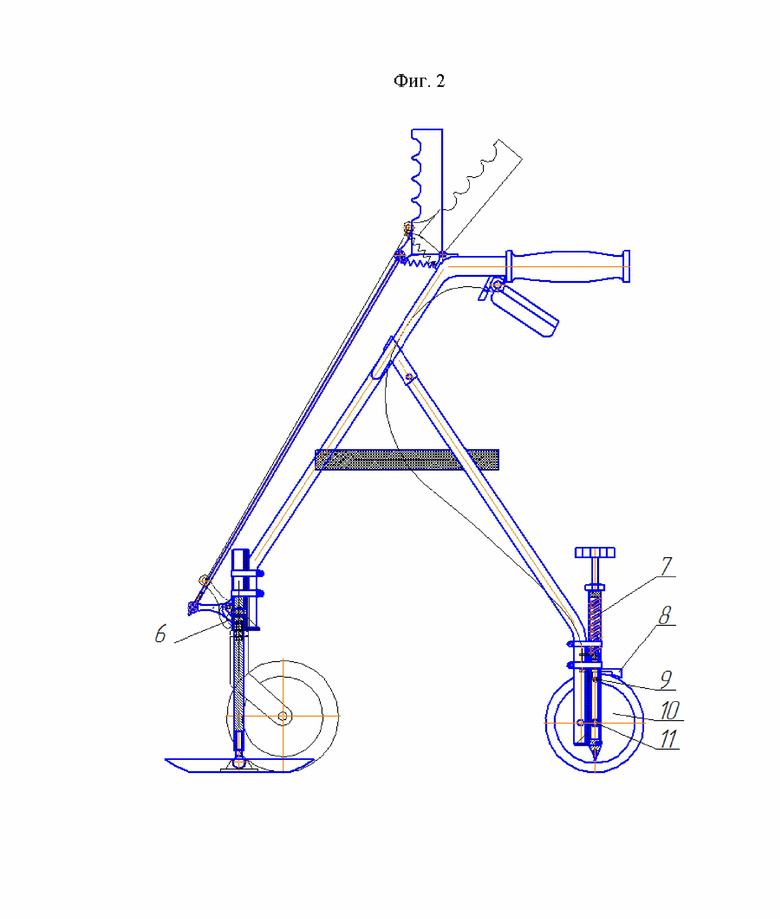

Фиг. 2 - механизм шарнирной фиксации 6 асимметричной Г-образной стойки 1, телескопическую заднюю опорно-несущую стойку 7 с тормозом прижимным 8 на оси 9 и колесом 10 с осью 11,

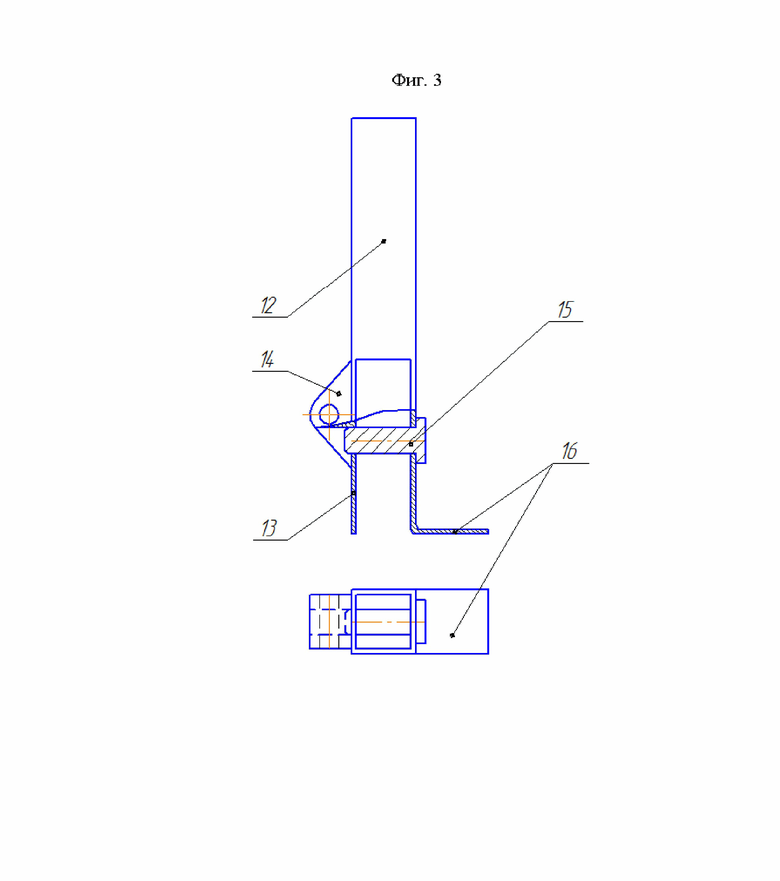

Фиг. 3 - переднюю опорно-несущую вильчатую трубку 12 с оголовком 13, кронштейном 14 механизма шарнирной фиксации 6 асимметричной Г-образной стойки 1 с пальцем поворота 15 асимметричной Г-образной стойки 1 и подпятником 16 на нижнем конце,

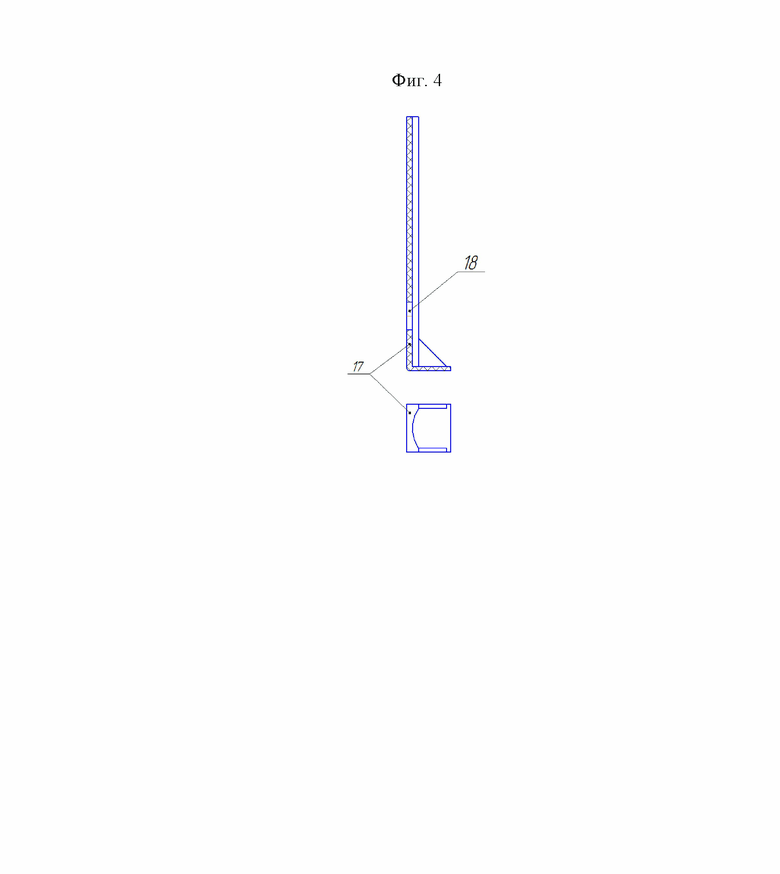

Фиг. 4 - переднюю привалочную ложеобразные накладку 17 с отверстием 18 под палец поворота 15 асимметричной Г-образной стойки 1, между опорно-несущей вильчатой трубкой 12 и стойкой передней 19 роллатора (фиг. 5),

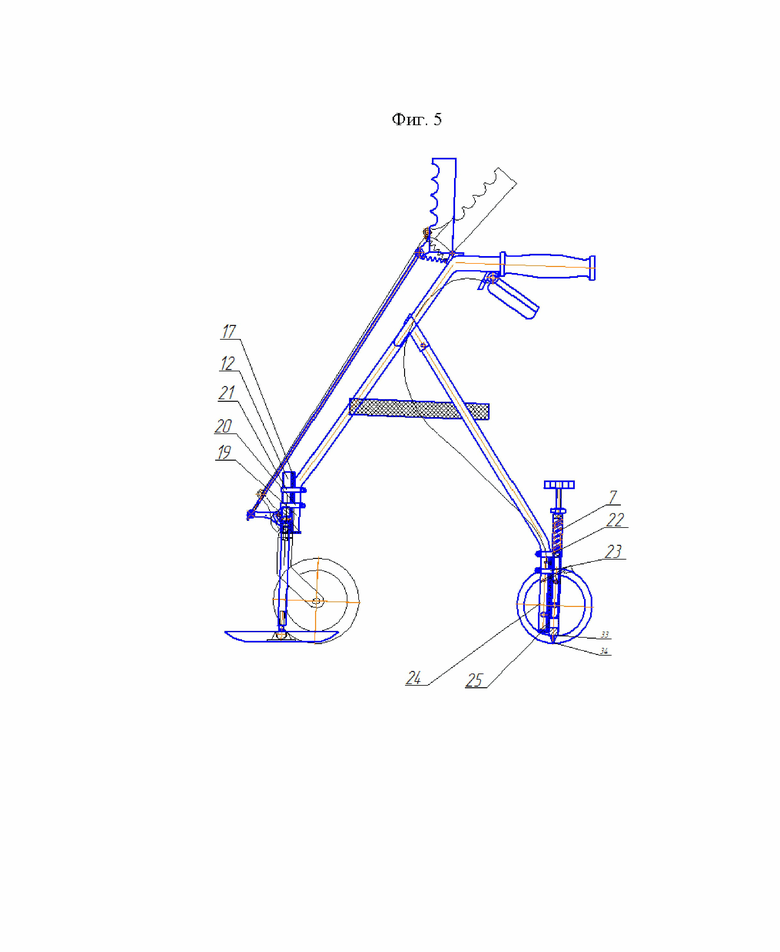

Фиг. 5 - хомут нижний 20, хомут верхний 21, осуществляющие крепление передней опорно-несущей вильчатой трубки 12 каждой соответственно через переднюю привалочную ложеобразную накладку 17 к стойке передней 19 роллатора, хомут верхний 22, хомут нижний 23, осуществляющие крепление телескопической задней опорно-несущей стойки 7 к стойке задней 24 роллатора, привалочную ложеобразную накладку 25, установленную между телескопической задней опорно-несущей стойкой 7 и нижним вертикальным участком опорной рамы роллатора (фиг. 6),

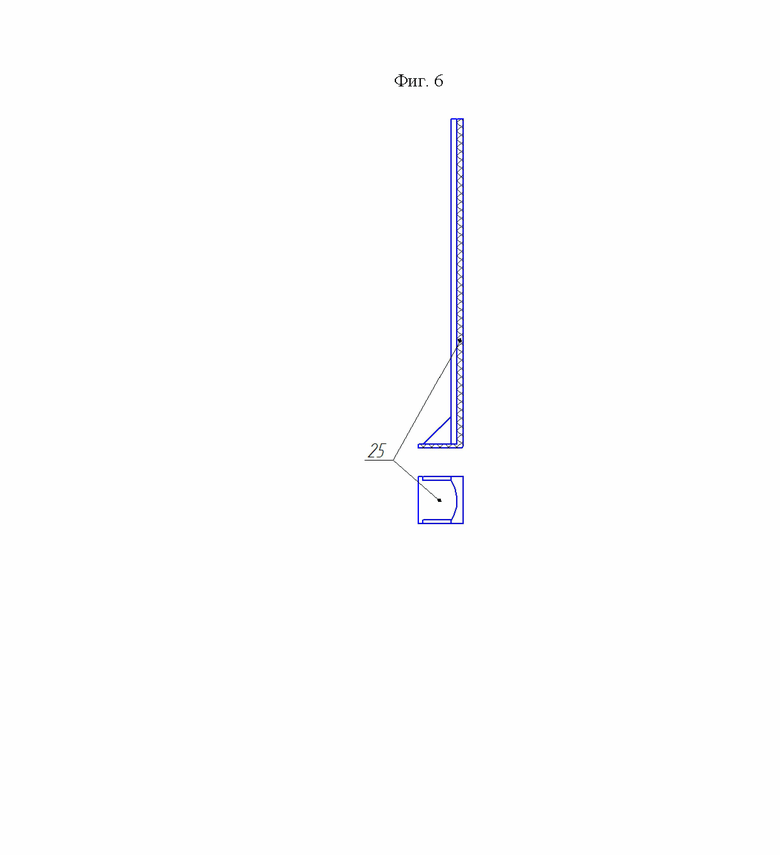

Фиг. 6 - заднюю привалочную ложеобразную накладку 25, установленную между стойкой задней 24 роллатора (фиг. 5) и телескопической задней опорно-несущей стойкой 7,

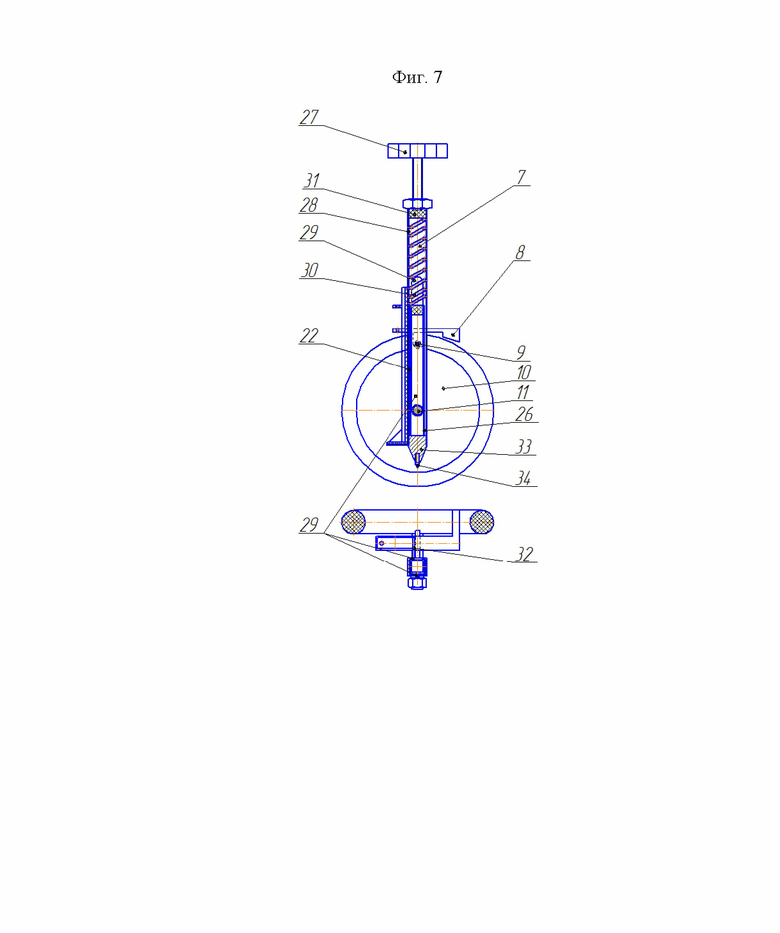

Фиг. 7 - телескопическую заднию опорно-несущую стойку 7 с прижимным тормозом 8 на оси 9 и колесом 10 с осью 11 на внутренней трубке 26 телескопической задней опорно-несущей стойки 7, с винтом-маховичком 27 на верхнем конце наружной трубки 28 с пазом 29, пружины 30 между винтом-маховичком 27 и пробкой 31 верхнего конца внутренней трубки 28, пробки 31 установленной в верхнем конце внутренней трубки 28, кронштейн тросика 32 прижимного тормоза 8, установленного в верхнем конце внутренней трубки 28, ось прижимного тормоза 9, прижимной тормоз 8, ось 11 колеса 10, с колесом 9, установленные на наружной поверхности внутренней трубки 26, наконечник 33 с твердосплавным шипом 34 установленные на нижнем конце наружной трубки 28,

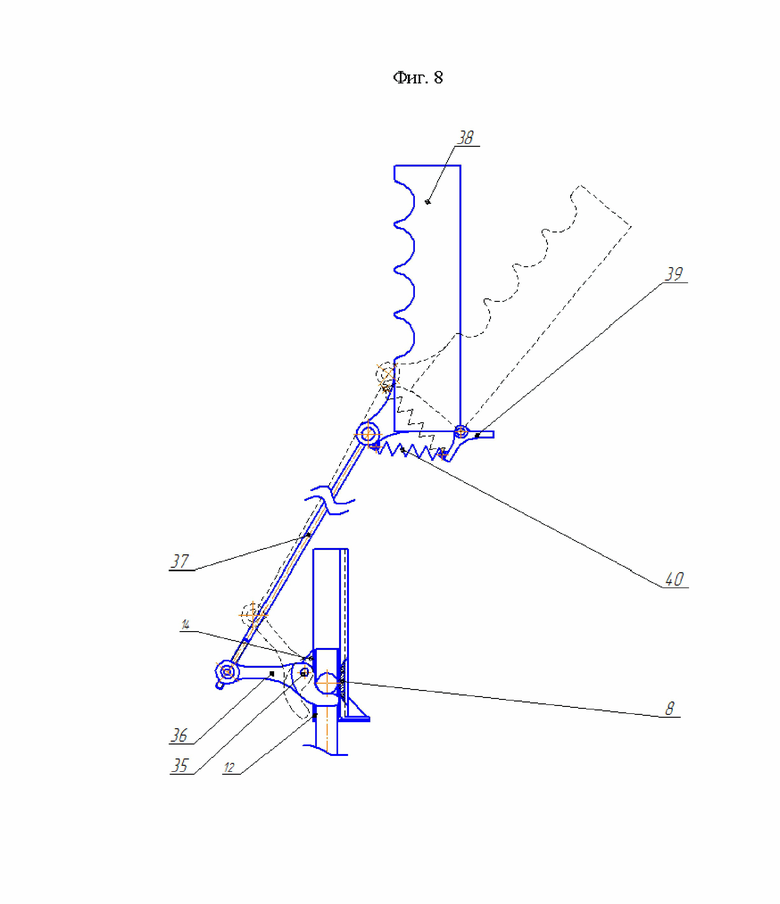

Фиг. 8 - палец 35 крепления вилки фиксации 36 асимметричной Г-образной стойки 7 в кронштейне 14 опорно-несущей вильчатой трубки 12, вилки фиксации 36, тягу 37 вилки фиксации 36, рычаг 38 тяги 37, кронштейн съемный 39 с пружиной натяжной 40 рычага 38 тяги 37 вилки фиксации 36 механизма шарнирной фиксации 6 (фиг. 2)

1 – асимметричные Г-образные стойки;

2 – головка крестообразная;

3 – поворотное колесо;

4 – опорная тарелка-лыжа эллипсоподобной выпуклой формы;

5 – шаровой палец;

6 – механизм шарнирной фиксации;

7 – телескопическая задняя опорно-несущая стойка;

8 – прижимной тормоз;

9 – ось прижимного тормоза;

10 – колесо;

11 – ось колеса;

12 – передняя опорно-несущая вильчатая трубка;

13 – оголовок передней опорно-несущей вильчатой трубки;

14 – кронштейн механизма шарнирной фиксации;

15 – палец поворота асимметричной Г-образной стойки;

16 – подпятник на нижнем конце передней опорно-несущей вильчатой трубки;

17 – передняя привалочная ложеобразная накладка;

18 – отверстие передней привалочной ложеобразной накладки;

19 – стойка передняя роллатора;

20 – хомут нижний передней опорно-несущей вильчатой трубки;

21 – хомут верхний передней опорно-несущей вильчатой трубки;

22 – хомут верхний телескопической задней опорно-несущей стойки;

23 – хомут нижний телескопической задней опорно-несущей стойки;

24 – стойка задняя роллатора;

25 – задняя привалочная ложеобразная накладка;

26 – внутренняя трубка телескопической задней опорно-несущей стойки;

27 – винт-маховичок;

28 – наружная трубка с пазом;

29 – паз наружной трубки;

30 – пружина;

31 – пробка верхнего конца внутренней трубки;

32 – кронштейн тросика тормоза прижимного;

33 – наконечник на нижнем конце наружной трубки;

34 – шип твердосплавный;

35 – палец крепления вилки фиксации;

36 – вилка фиксации;

37 – тяга вилки фиксации;

38 – рычаг тяги;

39 – кронштейн съемный;

40 – пружина натяжная.

Сущность изобретения представлена на фиг. 1, 2, 3, 4, 5, 6, 7, 8.

Комплект всесезонный для роллатора (фиг. 1) включает в себя две асимметричные Г-образные стойки 1 с головкой крестообразной 2, поворотным колесом 3 на одном конце и опорной тарелкой-лыжей эллипсоподобной выпуклой формы 4 с шаровым пальцем 5 на другом конце,

Фиг. 2 два механизма шарнирной фиксации 6 асимметричной Г-образной стойки 1, две телескопические задние опорно-несущие стойки 7 с прижимным тормозом 8 на оси 9 и колесом 10 с осью 11,

Фиг. 3 две передние опорно-несущие вильчатые трубки 12 с оголовком 13, кронштейном 14 механизма шарнирной фиксации 6 асимметричной Г-образной стойки 1 с пальцем поворота 15 асимметричной Г-образной стойки 1 и подпятником 16 на нижнем конце,

Фиг. 4 две передние привалочные ложеобразные накладки 17 с отверстием 18 под палец поворота 15 асимметричной Г-образной стойки 1, устанавливаемые между опорно-несущей вильчатой трубкой 12 и стойкой передней 19 роллатора (фиг. 5),

Фиг. 5 два хомута нижних 20, два хомута верхних 21, осуществляющих крепление передней опорно-несущей вильчатой трубки 12 через переднюю привалочную ложеобразную накладку 17 к стойке передней 19 роллатора, два хомута верхних 22, два хомута нижних 23, осуществляющих крепление телескопической задней опорно-несущей стойки 7 к стойке задней 24 роллатора, через заднюю привалочную ложеобразную накладку 25 (фиг. 6),

Фиг. 6 две задние привалочные ложеобразные накладки 25, устанавливаемые между стойкой задней 24 роллатора (фиг. 5) и телескопической задней опорно-несущей стойкой 7,

Фиг. 7 две телескопические задние опорно-несущие стойки 7 с тормозом прижимным 8 на оси 9 и колесом 10 с осью 11 на внутренней трубке 26 телескопической задней опорно-несущей стойки 7, с винтом-маховичком 27 на верхнем конце наружной трубки 28 с пазом 29, пружины 30 между винтом-маховичком 27 и пробкой 31 верхнего конца внутренней трубки 28, пробки 31 установленной в верхнем конце внутренней трубки 28, кронштейн тросика 32 тормоза прижимного 8, установленного в верхнем конце внутренней трубки 28, ось тормоза прижимного 9, тормоз прижимной 8, ось 11 колеса 10, с колесом 9, установленные на наружной поверхности внутренней трубки 26, наконечник 33 с твердосплавным шипом 34 установленные на нижнем конце наружной трубки 28,

Фиг. 8 два пальца 35 крепления вилки фиксации 36 асимметричной Г-образной стойки 7 в кронштейне 14 опорно-несущей вильчатой трубки 12, вилки фиксации 36, две тяги 37 вилки фиксации 36, два рычага 38 тяги 37, два кронштейна съемных 39 с пружиной натяжной 40 рычага 38 тяги 37 вилки фиксации 36 механизма шарнирной фиксации 6 (фиг. 2)

1) установить в оголовке 13 передней опорно-несущей вильчатой трубки 12 головку крестообразную 2 на палец поворота 15

2) установить привалочную ложеобразную накладку 17 на подпятник 16 оголовка 13 передней опорно-несущей вильчатой трубки 12, совместив отверстие 18 передней привалочной ложеобразной накладки с пальцем поворота 15 асимметричной Г-образной стойки 1.

3) установить стойку переднюю 19 роллатора на подпятник 16 оголовка 13 поджав палец поворота 15 стойкой передней 19 роллатора и закрепить хомутом нижним 20 передней опорно-несущей вильчатой трубки 12 и хомутом верхним 21 передней опорно-несущей вильчатой трубки 12.

4) установить вилку фиксации 36 в кронштейн механизма шарнирной фиксации 14 на палец крепления вилки фиксации 35.

5) установить кронштейн съемный 39 в верхней части передней стойки 19 роллатора и соединить с рычагом тяги 38.

6) соединить вилку фиксации 36 с рычагом тяги 38 тягой вилки фиксации37.

7) установить пробку 31 верхнего конца внутренней трубки во внутреннюю трубку 26 телескопической задней опорно-несущей стойки 7 и вставить внутреннюю трубку 26 в наружную трубку 28 с пазом 29.

8) соединить кронштейн тросика прижимного тормоза 32, ось прижимного тормоза 9, ось колеса 11 с внутренней трубкой 26 телескопической задней опорно-несущей стойки 7 через паз 29 наружной трубки 28.

9) закрепить на оси тормоза прижимного 9 прижимной тормоз 8.

10) закрепить на оси колеса 11 колесо 10.

11) установить пружину 30 на пробку верхнего конца внутренней трубки 31.

12) установить винт-маховичок 27 на верхний конец наружной трубки с пазом 28 сжав пружину 30.

13) установить шип твердосплавный 34 наконечник 33 на нижнем конце наружной трубки.

14) установить заднюю привалочную ложеобразную накладку 25 между телескопической задней опорно-несущей стойкой 7 и стойкой задней роллатора 24.

15) закрепить и стойку заднюю 24 роллатора с телескопической задней опорно-несущей стойкой 7 через заднюю привалочную ложеобразную накладку 25 хомутом верхним 22 телескопической задней опорно-несущей стойки 7 и хомутом нижним 23телескопической задней опорно-несущей стойки 7.

1) переместить рычаг тяги 38 назад по ходу движения роллатора (фиг. 8), связанной шарнирно с вилкой 36 механизма шарнирной фиксации 6, преодолевая усилие натяжной пружины 40. При этом происходит освобождение головки крестообразной 2. Повернуть асимметричная Г-образные стойка 1 на пальце поворота 15 и установить поворотным колесом 3, либо опорной тарелкой-лыжей эллипсоподобной выпуклой формы, на опорную поверхность дороги в зависимости от погодных условий сезона года.

2) зафиксировать положение головки крестообразной 2 асимметричной Г-образной стойки 1 посредством вилки 36 механизма шарнирной фиксации 6, возвращая рычаг тяги 38, вперед по ходу движения роллатора подпружиненного пружиной натяжной 40.

3) нажать с вертикальным усилием на стойку заднюю 24 роллатора с телескопической задней опорно-несущей стойкой 7 до внедрения шипа твердосплавного 34 в наконечнике 33 на нижнем конце наружной трубки 28 в опорную поверхность дороги в зависимости от погодных условий сезона года.

4) отрегулировать винтом-маховичком 27 усилие вертикальное на стойку заднюю 24 роллатора заневоливанием пружины 30.

Человек, использующий комплект всесезонный для роллатора при движении по скользкой поверхности - утоптанному, накатанному снегу, в гололедицу, для торможения, остановки и неподвижного положения роллатора, оснащенного комплектом всесезонным, просто надавливает на ручки роллатора, либо садится на сиденье, перемещая тем самым заднюю стойку, либо обе вниз по продольному пазу в телескопической задней стойке, упираясь-вгрызаясь твердосплавным наконечником в скользкую, гладкую поверхность накатанного, утоптанного снега, в гололедицу.

Человек, использующий комплект всесезонный для роллатора, регулирует – настраивает вертикальных ход телескопической задней стойки с продольным пазом под желаемое приложение нагрузки на ручки-рукоятки роллатора, для упирания твердосплавным наконечником в скользкую поверхность, регулировочным винтом-маховичком заневоливания пружины.

Техническим результатом надавливания на ручки роллатора является технический эффект, являющийся следствием внедрения наконечника твердсплавным шипом в скользкую, гладкую поверхность накатанного, утоптанного снега, в гололедицу любой сезон года и обеспечивающий удобство и безопасность при движении по скользкой поверхности.

Пример использования твердосплавного шипа по льду, снегу и пр.

Скандинáвская ходьбá - вид физической активности, в которой используются определенная методика занятия и техника ходьбы при помощи специально разработанных палок. Палки поставляются со сменным резиновым наконечником, который используют на твёрдой поверхности. По льду, снегу, тропинкам и пр. используют твёрдосплавный шип на самой палке [3].

Источники информации

[1] Патент US4510956A/en / WALKING AID, PARTICULARLY FOR HANDICAPPED PERSONS / Inventor: Lorraine King, 201 W. 89th St., New York, N.Y. 10024 / Primary Appl. No.: 522,999 22 Filed: Aug. 15, 1983 / References Cited U.S. PATENT DOCUMENTS 658,126 9/1900 Settlemyre .................. 280/87.02 W / Patent Number: 4,510,956 / Date of Patent: Apr. 16, 1985

[2] Патент GB2261173A/en / Waiker having retrolift wheels and brakes / Applicant Terence james Gase, Inventor Terence james Gase / data of A pyblication 12/05/1993

[3] https://mm.ru/product/palki-dlya-skandinavskoj-khodby-ecos-wp-1993106

Изобретение относится к вспомогательным медицинским устройствам, которые обеспечивают пациентам стабильность и комфорт при передвижении и предназначено для облегчения самостоятельного пешего передвижения лицам, испытывающим с этим трудности при преодоления рыхлого кашицеобразного снега и гололеда. Комплект включает в себя две передние асимметричные Г-образные стойки с крестообразной головкой, с размещенной в каждой из них закрепленной верхним и нижним хомутами опорно-несущей вильчатой трубкой, а также механизмом шарнирной фиксации и оголовком-подпятником с пальцем поворота стойки и с привалочной ложеобразной накладкой, в которой выполнено отверстие под этот палец, поворотным колесом на одном конце и опорной тарелкой-лыжей эллипсоподобной выпуклой формы с шаровым пальцем на другом конце. Также в комплекте имеются две телескопические задние опорно-несущие стойки, каждая из которых выполнена с продольным пазом на внутренней и внешней сторонах наружной трубки телескопической задней стойки относительно продольной оси роллатора, снабжена прижимным тормозом, опорным колесом, нижним и верхним хомутами, наконечником с твердосплавным шипом в нижней части наружной трубки, размещенным сверху регулировочным винтом-маховичком для заневоливания пружины прижимного тормоза с кронштейном тросика, размещенной под пробкой-заглушкой в верхней части внутренней трубки. При этом каждая пара из передней и задней стойки подсоединена к отдельной вертикальной опорной раме роллатора. К опорно-несущей вильчатой трубке с кронштейном механизма шарнирной фиксации Г-образной стойки через палец крепления подсоединена вилка фиксации, связанная через тягу вилки фиксации с закрепленным на раме и снабженным натяжной пружиной со съемным кронштейном рычагом этой тяги. Между телескопической задней опорно-несущей стойкой и нижним вертикальным участком опорной рамы роллатора установлена привалочная ложеобразная накладка. Достигается безопасность и удобство использования в любой сезон года путем предотвращения скольжения по скользкой гладкой поверхности накатанного и утоптанного снега, в гололедицу, а также – возможность преодоления рыхлого кашицеобразного снега. 8 ил., 1 пр.

Комплект всесезонный для роллатора, включающий в себя четыре самоустанавливающихся колеса с ножками, отлтчающийся тем, что включает в себя две передние асимметричные Г-образные стойки с крестообразной головкой, с размещенной в каждой из них закрепленной верхним и нижним хомутами опорно-несущей вильчатой трубкой, а также механизмом шарнирной фиксации и оголовком-подпятником с пальцем поворота стойки и с привалочной ложеобразной накладкой, в которой выполнено отверстие под этот палец, поворотным колесом на одном конце и опорной тарелкой-лыжей эллипсоподобной выпуклой формы с шаровым пальцем на другом конце, две телескопические задние опорно-несущие стойки, каждая из которых выполнена с продольным пазом на внутренней и внешней сторонах наружной трубки телескопической задней стойки относительно продольной оси роллатора, снабжена прижимным тормозом, опорным колесом, нижним и верхним хомутами, наконечником с твердосплавным шипом в нижней части наружной трубки, размещенным сверху регулировочным винтом-маховичком для заневоливания пружины прижимного тормоза с кронштейном тросика, размещенной под пробкой-заглушкой в верхней части внутренней трубки, при этом каждая пара из передней и задней стойки подсоединена к отдельной вертикальной опорной раме роллатора, к опорно-несущей вильчатой трубке с кронштейном механизма шарнирной фиксации Г-образной стойки через палец крепления подсоединена вилка фиксации, связанная через тягу вилки фиксации с закрепленным на раме и снабженным натяжной пружиной со съемным кронштейном рычагом этой тяги, между телескопической задней опорно-несущей стойкой и нижним вертикальным участком опорной рамы роллатора установлена привалочная ложеобразная накладка.
