Комплект крепления с лыжами для крепления ходунков Российский патент 2025 года по МПК A61H3/04 A63C5/02

Известны устройства для крепления лыж по п.1 [1] к стойке шасси самолета с осью, расположенной выше поверхности скольжения лыжи, которое с целью равномерного распределения нагрузки по длине опорной поверхности и снижения сопротивления движению выполнено в виде жестко связанного с лыжей сегмента, ось вращения которого расположена ниже поверхности скольжения по грунту, и опирающегося на вогнутую цилиндрическую опорную поверхность головки штока амортизатора.

Недостаток заключается в том, что крепления лыж не позволяют использовать их на ходунках для преодоления скользкой, гладкой поверхности накатанного, утоптанного снега и в гололедицу.

Известно средство для ходьбы - Направляющие ходунков по п.1 [2], которые представляют собой сферическое приспособление для съемной установки на нижнем конце опоры ходунков или другого предмета на ножках. Планка выполнена из полого упругого шара и включает в себя множество отверстий для крепления ног. Нижние два отверстия не расположены прямо и диаметрально напротив друг друга. Любая лунка всегда имеет сплошную поверхность шара прямо диаметрально напротив нее. Это позволяет разместить любое отверстие шара на конце ножки, гарантируя при этом, что кончик ножки будет упираться в противоположную цельную поверхность шара. Когда опорная поверхность шара изнашивается, пользователю нужно заменить шар.

Недостатком которого является соскальзывание сферического приспособления с ножки, без крепления фиксации на ножке опоры ходунка, при отрыве от опорной поверхности.

Известна Рама ходунков, включающая четыре ноги, которые входят в контакт с землей и поддерживают верхнюю часть рукоятки, модифицирована путем установки полозьев по п.1 [3], прикрепленных по меньшей мере к задним ножкам для взаимодействия с землей. Полозья включают часть плоского полосового материала, изготовленного из пластика высокой плотности, с передним краем полозья, повернутым вверх, чтобы обеспечить легкое скольжение по различным поверхностям. Плоская полоса прикреплена к нижней части ножки с помощью вставного элемента, который расширяется в полой внутренней части нижнего конца ножки с помощью винтов, проходящих через полозья с нижней стороны в ножку.

Недостатком которого является обязательное наличие инструмента при снятии полозьев с ножек для выкручивания винтов, расширяющих вставной элемент в полой внутренней части нижнего конца ножки.

Из известных наиболее близким по технической сущности являются Скользящие ходунки, которые имеют основание, предназначенное для поддержки ходунков и скольжения по полу или другой поверхности по п.1 [4], на которой используются ходунки. Стержень проходит от основания и содержит крепежную конструкцию для соединения полозья с ногой ходунков. На стержне имеются два пальца, которые входят в ногу ходунка и гибки по отношению друг к другу. Выступ простирается от внешних сторон каждого пальца. Выступ выполнен с возможностью совмещения с отверстием на каждой стороне ножки, тем самым съемно фиксируя скользящую часть на месте.

Недостатком которого является избыточное качение со скольжением по наклонной опорной поверхности.

Техническим результатом предлагаемого изобретения является крепление съемное лыжи для ходунков, которое обеспечивает пациентам, лицам, испытывающим трудности при самостоятельном пешем передвижении для преодоления рыхлого, кашеобразного снега совместно с ходунками, удобство, безопасность и комфорт, а именно установку и снятие лыж без использования инструмента. Настоящее изобретение относится к креплению сменных лыж с быстросъемным, защелкивающимся механизмом.

Это достигается тем, что Комплект крепления с лыжами для крепления ходунков, согласно предлагаемому изобретению дополнительно содержит механизм фиксации 1, оголовок крпеления конический 2, лыжи 3, хомут стяжной 4 четыре штуки, саморез 5 по две штуки каждый соответственно и шуруп 6 четыре штуки.

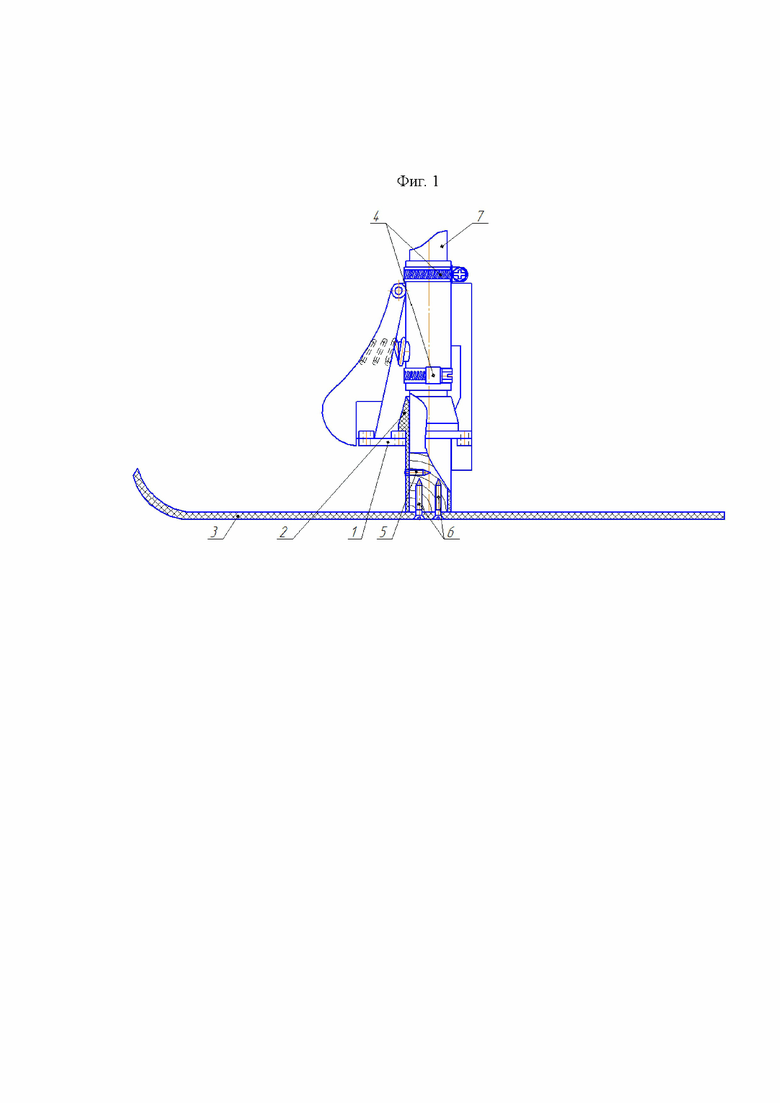

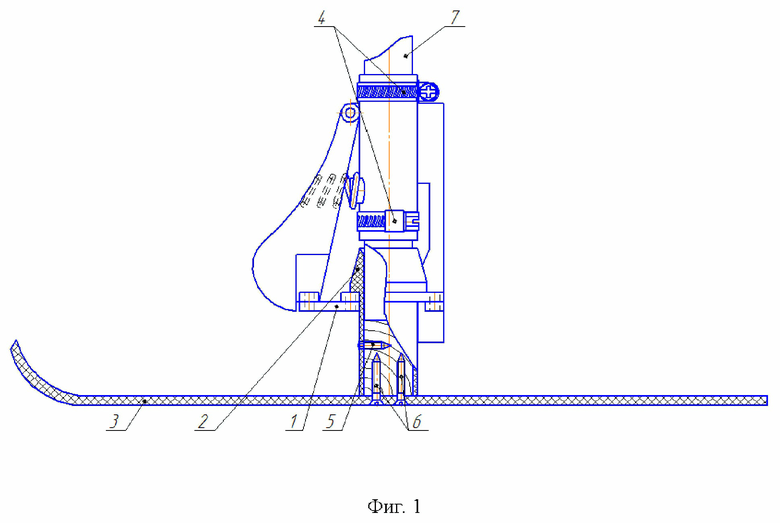

Комплект крепления с лыжами для крепления ходунков, Фиг. 1, содержит механизм фиксации 1 оголовка крепления конического 2 с лыжей 3, закрепленного хомутом стяжным 4 на стойке 7.

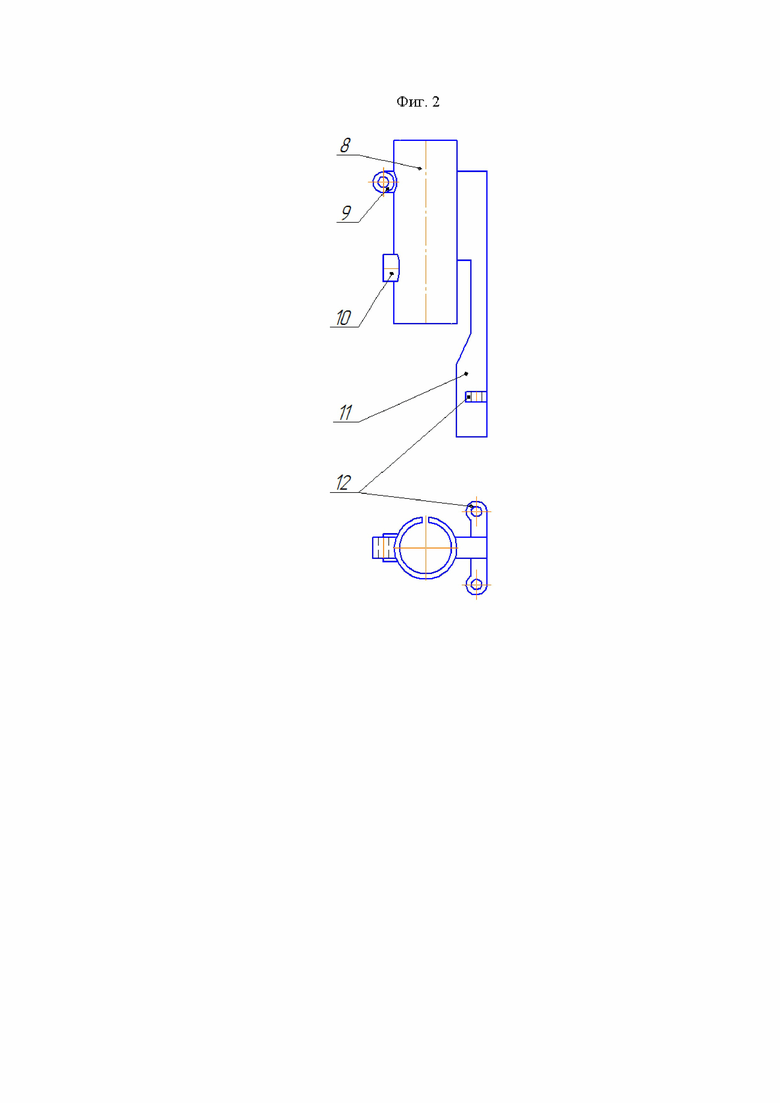

Фиг. 2 - основание-цилиндр пустотелый разрезной 8, кронштейн-петля верхняя 9, упор 10, ограничитель осевого вращения 11, кронштейн-шарнир боковой 12, выполненные за одно целое с основанием-цилиндром пустотелым разрезным 8.

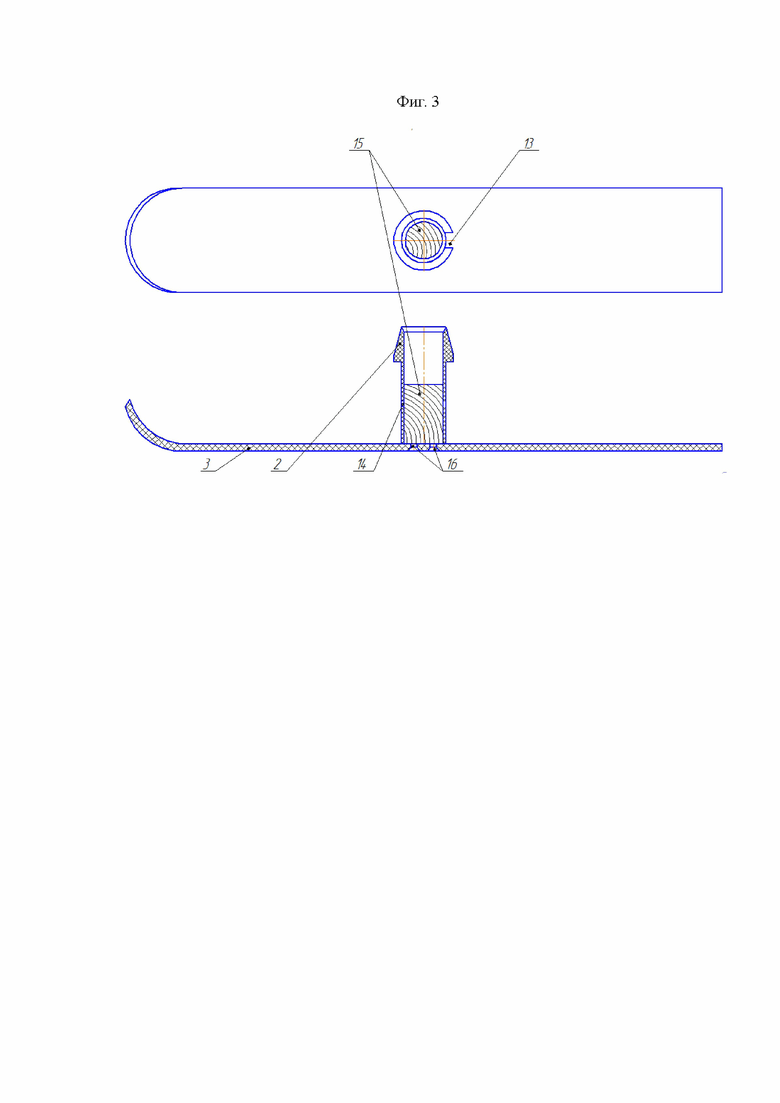

Фиг. 3 - оголовок крепления конический 2, паз-прорезь 13, отверстие 14 под саморез 5, пробка-заглушка 15, лыжа 3, отверстие цилиндро-коническое 16.

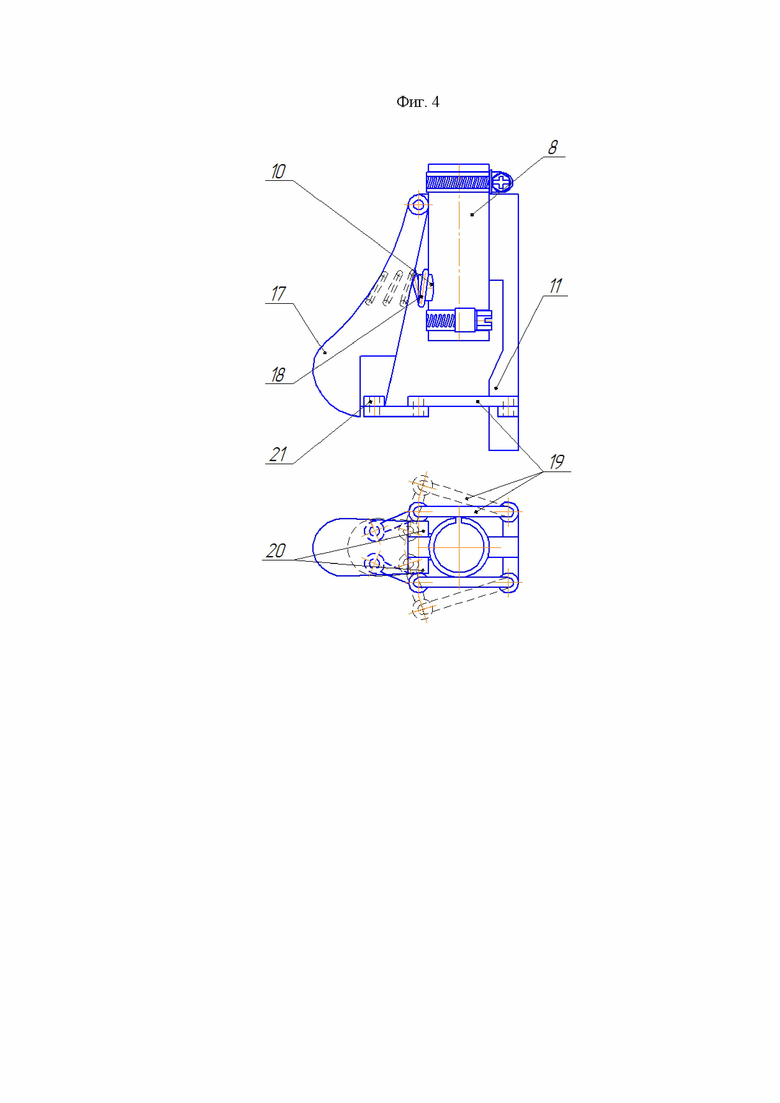

Фиг. 4 - основание-цилиндр пустотелый разрезной 8, курок-рычаг 17, упор 10, пружина 18, защелка-пантограф 19, кронштейн-шарнир верхний 20, кронштейн-шарнир нижний 21, ограничитель осевого вращения 11.

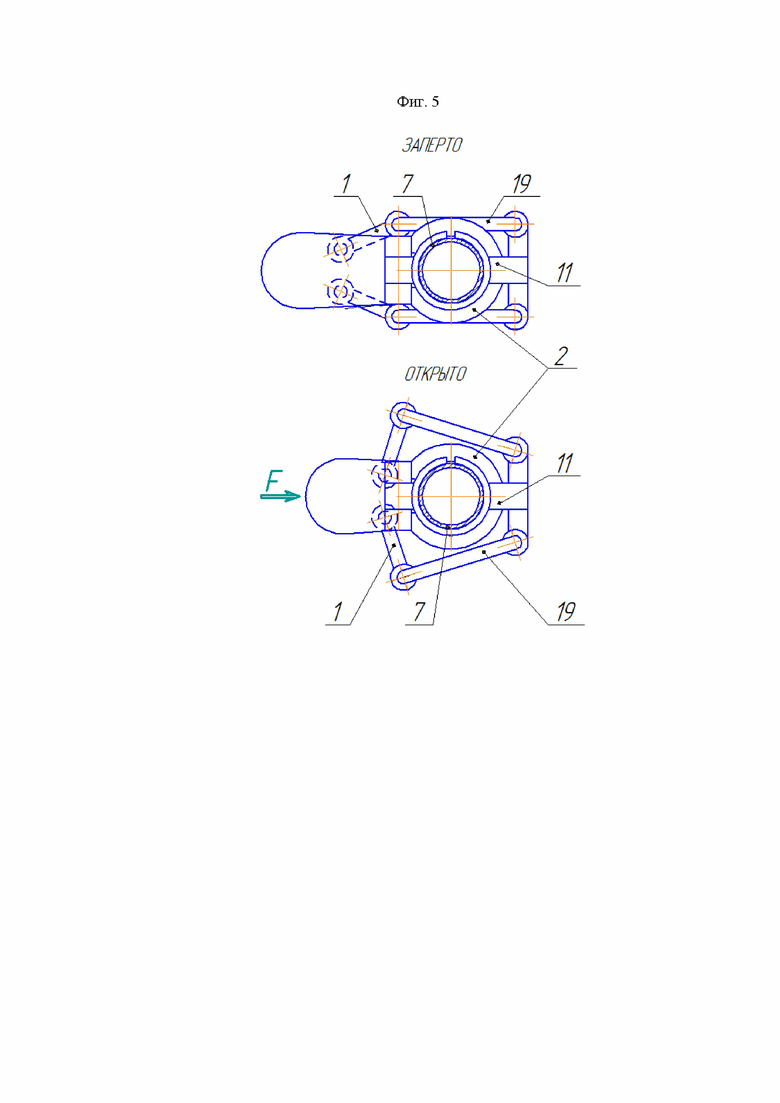

Фиг. 5 - положение «ЗАПЕРТО» - оголовок крепления конический 2 заперт защёлками пантографа 19 механизма фиксации 1, лыжа 3 удерживается на стойке 7 в вертикальном положении и ограничителем осевого вращения 11 в горизонтальном положении.

Положение «ОТКРЫТО» - оголовок крепления конический 2 освобождён от защёлки пантографа 19 механизма фиксации 1 движением с силой «F», и стойка 7 освобождается от лыжи 3.

1 - механизм фиксации;

2 - оголовок крепления конический;

3 - лыжи;

4 - хомут стяжной;

5 - саморез;

6 - шуруп;

7 - стойка;

8 - основание-цилиндр пустотелый разрезной;

9 - кронштейн-петля верхняя;

10 - упор;

11 - ограничитель осевого вращения;

12 - кронштейн-шарнир боковой;

13 - паз-прорезь;

14 - отверстие;

15 - пробка-заглушка;

16 - отверстие цилиндро-коническое;

17 - курок-рычаг;

18 - пружина;

19 - защелка-пантограф;

20 - кронштейн-шарнир верхний;

21 - кронштейн-шарнир нижний.

Сущность изобретения представлена на фиг. 1, 2, 3, 4.

Комплект крепления с лыжами для крепления ходунков (фиг. 1) включает в себя механизм фиксации 1 оголовка крепления конического 2 с лыжей 3 для установки и крепления хомутом стяжным 4 на стойке ходунков 7.

1) установить на стойке 7 ходунков механизм фиксации 1, вставив стойку 7 ходунка в основание-цилиндр пустотелый разрезной 8 механизма фиксации 1.

2) закрепить механизм фиксации 1 на стойке 7 основание-цилиндр пустотелый разрезной 8 механизма фиксации 1 двумя хомутами стяжными 4.

3) установить в нижнюю часть оголовка крепления конического 2 пробку-заглушку 15.

4) закрепить пробку-заглушку 15 через отверстие 14 в нижней части оголовка крепления конического 2 саморезом 5.

5) установить оголовок крепления конический 2 с пробкой-заглушкой 15 на лыжу 3.

6) закрепить лыжу 3 к пробке-заглушке 15 на нижней части оголовка крепления конического 2 двумя шурупами 6 через отверстие цилиндро-коническое 16.

7) совместить паз-прорезь 13 оголовка крепления конического 2 с ограничителем осевого вращения 11 основания-цилиндра пустотелого разрезного 8 механизма фиксации 1.

8) вставить оголовок крепления конический 2 в механизм фиксации 1 преодолевая сопротивление пружины 18 до щелчка в положение «ЗАПЕРТО» защёлки-пантографа 19.

9) нажать на курок-рычаг 17, преодолевая сопротивление пружины 18 для достижения положения «ОТКРЫТО» защелки-пантографа 19.

10) вынуть оголовок крепления конический 2 из механизма фиксации 1.

Положение «ЗАПЕРТО» - оголовок крепления конический 2 заперт защёлками пантографа 19 механизма фиксации 1, лыжа 3 удерживается на стойке 7 в вертикальном положении и ограничителем осевого вращения 11 в горизонтальном положении.

Положение «ОТКРЫТО» - оголовок крепления конический 2 освобождён от защёлки пантографа 19 механизма фиксации 1 движением с силой «F» и стойка 7 освобождается от лыжи 3.

Человек, использующий Комплект крепления с лыжами для крепления ходунков, закреплённый на стойке ходунков без оголовка крепления конического 2 с лыжей 3, пользуется ходунками как обычно.

Человек, использующий Комплект крепления с лыжами для крепления ходунков, закреплённый на стойке ходунков с оголовком крепления конического 2 с лыжей 3, пользуется ходунками при движении по поверхности с рыхлым, кашеобразным, утоптанным, накатанным снегом. При перестановке ходунков по рыхлому, кашеобразному, утоптанному, накатанному снегу человек перемещает ходунки на лыжах.

Предлагаемая конструкция Комплекта крепления с лыжами для крепления ходунков позволяет одним движением установить оголовок крепления конического 2 с лыжей 3 на стойку ходунков. Комплект крепления с лыжами для крепления ходунков позволяет одним нажатием на курок-рычаг 17 освободить оголовок крепления конический 2 с лыжей 3 от защёлки-пантографа 19, вторым движением вынуть оголовок крепления конический 2 с лыжей 3 из механизма фиксации 1.

Предлагаемая конструкция Комплекта крепления с лыжами для крепления ходунков позволяет производить установку и снятие лыж без использования инструмента, использовать их круглогодично, не снимая со стоек ходунков и повысить удобство крепления лыж для использования ходунков круглогодично.

[1] Патент SU 136629 A1.

[2] Патент US 7743780 B1.

[3] Патент US 5224506 A.

[4] Патент US 10039688 B1.

Изобретение относится к вспомогательным медицинским устройствам, которые обеспечивают пациентам стабильность и комфорт при передвижении, и предназначено для облегчения самостоятельного пешего передвижения лицам, испытывающим с этим трудности, при преодолении рыхлого, кашеобразного снега, утоптанного и накатанного снега совместно с ходунками. Комплект крепления с лыжами для ходунков включает в себя механизм фиксации (1), устанавливаемый на стойку ходунков хомутами стяжными (4), и оголовок крепления конический (2), закрепленный на лыже (3) шурупами (6) через пробку-заглушку (15). Достигается обеспечение пациентам, лицам, испытывающим трудности при самостоятельном пешем передвижении, для преодоления рыхлого, кашеобразного снега совместно с ходунками, а также удобство, безопасность и комфорт при установке и снятии лыж без использования инструмента. 6 з.п. ф-лы, 5 ил.

1. Комплект крепления с лыжами для крепления стойки ходунков к лыжам, отличающийся тем, что включает в себя механизм фиксации с возможностью крепления к двум лыжам, содержащий основание-цилиндр пустотелый разрезной, кронштейн-петлю верхний, выполненный за одно целое с основанием-цилиндром пустотелым разрезным, кронштейн-шарнир верхний, выполненный за одно целое с курком-рычагом, упор, пружину, курок-рычаг, кронштейн-шарнир нижний, защелку-пантограф, кронштейн-шарнир боковой, два оголовка крепления конических, два хомута стяжных, два самореза для крепления пробки-заглушки и два шурупа для крепления механизма фиксации к лыжам.

2. Комплект крепления по п.1, отличающийся тем, что механизм фиксации содержит защелку-пантограф, связывающую шарнирно между собой кронштейн-шарнир нижний и кронштейн-шарнир боковой основания-цилиндра пустотелого разрезного с каждой стороны соответственно.

3. Комплект крепления по п.1, отличающийся тем, что оголовок крепления конический содержит паз-прорезь в верхней части от осевого вращения, отверстие в нижней части сбоку, пробку-заглушку в нижней части оголовка крепления конического для крепления лыжи с ходунками.

4. Комплект крепления по п.1, отличающийся тем, что лыжа выполнена с двумя отверстиями цилиндро-коническими под шурупы для соединения с пробкой-заглушкой в нижней части оголовка крепления конического.

5. Комплект крепления по п.2, отличающийся тем, что курок-рычаг содержит пружину с внутренней стороны, кронштейн-шарнир верхний, два кронштейна-шарнира нижних снаружи, выполненные за одно целое с курком-рычагом.

6. Комплект крепления по п.2, отличающийся тем, что основание-цилиндр пустотелый разрезной содержит ограничитель осевого вращения, выполненный за одно целое с основанием-цилиндром пустотелым разрезным.

7. Комплект крепления с лыжами для крепления ходунков по п.5, отличающийся тем, что курок-рычаг содержит пружину, удерживающую курок-рычаг во взведенном положении, а защелку-пантограф - в запертом положении, удерживающую оголовок крепления конический с лыжей.
