УСТРОЙСТВА И СПОСОБЫ КОНФИГУРИРОВАНИЯ И ОСУЩЕСТВЛЕНИЯ ПЕРЕДАЧИ ПО ВОСХОДЯЩЕЙ ЛИНИИ СВЯЗИ СО СКАЧКООБРАЗНОЙ ПЕРЕСТРОЙКОЙ ЧАСТОТЫ В СИСТЕМЕ БЕСПРОВОДНОЙ СВЯЗИ Российский патент 2025 года по МПК H04B1/713 H04B7/208

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится, в общем, к беспроводной связи и, более конкретно, к устройствам и способам конфигурирования и осуществления передачи по восходящей линии связи (UL) со скачкообразной перестройкой частоты (FH) в системе беспроводной связи.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

На современном этапе имеет место все более и более активное развертывание сетей беспроводной связи 5^го поколения (5G) стандарта New Radio (NR), преимущества и возможности которых широко известны.

На базовых станциях (BS) в системе 5G NR используются массивные антенные решетки (Massive MIMO (mMIMO)), содержащие множественные приемопередающие антенные элементы (АЕ), которые позволяют эффективно реализовать технологию MIMO ("многоканальный вход - многоканальный выход"), когда для передачи данных (например, физического нисходящего совместно используемого канала (PDSCH)) на одно или несколько пользовательских оборудований (UE) передаются несколько пространственных MIMO-слоев (MIMO layers). Аналогичным образом, один или более MIMO-слоев (например, физического восходящего совместно используемого канала (PUSCH)) передаются от каждого из пользовательских оборудований на приемник базовой станции.

Обобщенно говоря, цифровой сигнал передается или принимается с помощью одного или нескольких цифровых портов, связанных с антенными элементами базовой станции, посредством радиочастотного блока, выполняющего функцию цифро-аналогового и аналого-цифрового преобразования сигнала. Так, для диапазона частот 3.5 ГГц могут задействоваться 64 цифровых антенных порта, позволяющие использовать различные схемы пространственной цифровой обработки сигнала (прекодинга). Например, с помощью технологии пространственного мультиплексирования (SM) обеспечивается возможность использования одних и тех же частотно-временных ресурсов для DL передачи MIMO-слоев на одно или несколько пользовательских оборудований, а с помощью технологии адаптивного формирования диаграммы направленности (BF) обеспечивается динамическое фокусирование мощности передаваемого сигнала в одном или более заданных направлениях. За счет применения модуляции с ортогональным частотным разделением и мультиплексированием (OFDM) обеспечивается эффективная широкополосная передача сигнала в канале с многолучевым распространением.

В силу взаимности канала в нисходящей и восходящей линии связи, в 5G NR адаптивное формирование диаграммы направленности в DL может проводиться на основе приема UL сигналов, передаваемых с пользовательских оборудований на базовую станцию. Например, для формирования DL диаграммы направленности на базовой станции выполняется оценка канала на основе опорных сигналов зондирования (SRS), принимаемых от пользовательских оборудований. Следовательно, для обеспечения точного формирования DL диаграммы направленности на стороне базовой станции требуется точная оценка канала в UL.

Стоит отметить, что мощность, доступная на стороне пользовательского оборудования, для UL передачи, как правило, ограничена, что приводит к существенному снижению производительности UL канала связи для пользовательских оборудований, находящихся вблизи границы соты, обслуживаемой базовой станцией.

Для обеспечения требуемого покрытия в соте в UL, в 5G NR используется узкополосная (NB) UL передача, которая увеличивает спектральную плотность мощности передаваемого сигнала. Однако, реализация данного подхода на основе простого сужения полосы передачи может приводить к заметным потерям производительности системы из-за частотно-селективных замираний канала или узкополосных помех от пользовательских оборудований в соседних сотах.

Соответственно, для обеспечения большей робастности NB UL передач, в 5G NR при их осуществлении используется процедура скачкообразной перестройки частоты (FH). Данная процедура конфигурируется на базовой станции, и конфигурация FH сообщается базовой станцией на каждое из соответствующих пользовательских оборудований.

Методология (framework) FH, используемая согласно 5G NR в случае UL передачи данных (к примеру, PUSCH или физического канала управления восходящей линии связи (PUCCH)), и методология FH, используемая согласно 5G NR для UL передачи SRS, в существенной степени отличаются, и далее каждая из этих методологий будет рассмотрена по отдельности.

Ниже со ссылкой на Фиг. 1a, 1b рассматриваются варианты реализации 5G NR методологии FH для PUSCH.

На Фиг. 1а иллюстрируется вариант реализации FH, когда выделение частотно-временных ресурсов для UL передачи ограничено одним временным слотом во временной области (TD) (intra-slot FH). На данной фигуре серые блоки соответствуют частотно-временным ресурсам, выделенным пользовательскому оборудованию для передачи PUSCH. Жирные черные полосы иллюстрируют частотно-временные ресурсы, выделенные для UL передачи опорных сигналов демодуляции (DMRS).

Как видно из Фиг. 1а, выделенные ресурсы разделяются на две последовательные части во временной области (TD), которые условно обозначены индексами i=0, 1. Каждая из этих двух частей соответственно занимает полуслот во временной области и имеет одинаковую ширину полосы в частотной области (FD); часть с индексом i=0 соответствует началу слота, и часть с индексом i=1 имеет сдвиг относительно части с индексом i=0 в частотной области. Далее по тексту настоящей заявки такие части соответственного выделения частотно-временных ресурсов для реализации FH могут без ограничения общности упоминаться как 'перескоки' (hops). В результате, в этих последовательных полуслотах может выполняться передача в двух частотно-разнесенных каналах.

Слот в типичном случае включает в себя 14 OFDM-символов; соответственно, каждый из перескоков на Фиг. 1а показан занимающим 7 OFDM-символов во временной области. В частотной области каждый из перескоков занимает одинаковое количество поднесущих (например, один физический ресурсный блок (PRB) шириной 12 поднесущих); перескок с индексом i=0 показан на Фиг. 1а начинающимся в частотной области с позиции RB_start, что может соответствовать, например, индексу начального ресурсного блока полосы частот, выделенной для рассматриваемой UL передачи, и перескок с индексом i=1 показан имеющим смещение по частоте RB_offset относительно перескока с индексом i=0. Изображение на Фиг. 1а величины RB_offset равной размеру перескока в частотной области (FD размеру) имеет сугубо иллюстративный характер.

Математически вариант реализации FH для PUSCH, проиллюстрированный на Фиг. 1а, может быть описан следующим уравнением:

где i=0, 1, - начальная позиция соответствующего перескока в частотной области, - число ресурсных блоков, составляющих ширину полосы частот (BWP), выделенной для UL канала. BWP может соответствовать как всему частотному ресурсу, доступному в системе для UL передачи, так и его части.

RB_start и RB_offset задаются на базовой станции и заблаговременно сообщаются на пользовательское оборудование(я); то есть, базовая станция принимает решение в отношении того, на какую величину перескоки должны быть сдвинуты в частотной области по отношению друг к другу. RB_start может быть сообщена на пользовательское оборудование, например, посредством управляющей информации нисходящей линии связи (DCI), a RB_offset может быть сообщено на пользовательское оборудование, например, посредством сигнализации уровня управления радиоресурсами (RRC).

На Фиг. 1b иллюстрируется вариант реализации FH, в котором выделение частотно-временных ресурсов для UL передачи PUSCH является, по существу, аналогичным таковому, обсужденному со ссылкой на Фиг. 1а, но осуществляется не внутри слота, а между соседними слотами (inter-slot FH). Соответственно, обозначения на Фиг. 1b аналогичны таковым на Фиг. 1а: в частности, серые блоки также соответствуют частотно-временным ресурсам, выделенным пользовательскому оборудованию для передачи PUSCH, а жирные черные полосы иллюстрируют частотно-временные ресурсы, выделенные для UL передачи DMRS.

В рассматриваемом по Фиг. 1b иллюстративном варианте реализации FH частота перестраивается от слота к слоту: выделение ресурсов имеет место без смещения по частоте в четных слотах и со смещением по частоте в нечетных слотах. Математически вариант реализации FH для PUSCH, проиллюстрированный на Фиг. 1b, может быть описан следующим уравнением:

где - индекс слота.

Из приведенного обсуждения видно, что в обоих вариантах реализации поддерживаются лишь два перескока и имеет место привязка к границам слота (соответственно, кадр должен иметь структуру, основывающуюся на слотах).

Аспекты непосредственной реализации FH для UL передачи физического канала данных, в том числе конфигурирования пользовательского оборудования базовой станцией для осуществления такой передачи, подробно раскрыты в спецификации 5G NR TS 38.214 (см., в частности, Section 6.3.1).

Ниже со ссылкой на Фиг. 2 рассматривается вариант реализации 5G NR методологии FH для UL передачи SRS.

Общая мотивация в рассматриваемом случае UL передачи SRS с FH та же самая, что и для PUSCH - повышение спектральной плотности мощности передачи, для чего передача делается более узкополосной. При этом, основное назначение передачи SRS заключается в том, чтобы по возможности была прозондирована вся полоса частот (BW), т.е. SRS должны быть по возможности переданы на всех частотах BW, с тем чтобы базовая станция могла выполнить надлежащую оценку канала на основе принимаемых SRS. Как следствие, согласно 5G NR для реализации FH для UL передачи выполняются перескоки таким образом, чтобы прозондировать ('прозвонить') все доступные подполосы SRS из полосы частот BW; соответственно, частотно-временной ресурс, выделяемый для UL передачи SRS (SRS ресурс, показан черным на Фиг. 2), имеет размер во временной области (TD размер) равный одному OFDM-символу и FD размер, равный ширине подполосы SRS.

Аспекты непосредственной реализации FH для UL передачи SRS, в том числе конфигурирования пользовательского оборудования базовой станцией для осуществления такой передачи, подробно раскрыты в спецификации 5G NR TS 38.211, v18.1.0. В соответствии с этой спецификацией, в 5G NR для SRS реализуется многоступенчатая иерархическая FH, и математическое описание данной реализации является весьма сложным и не приводится здесь дабы не загромождать описание изобретения в настоящей заявке. В частности, положения используемых поднесущих для антенного порта p_i для передачи SRS задаются следующим уравнением согласно TS 38.211, v18.1.0:

где - соответствующие частотные сдвиги, смысловое содержание и выражения которых приведены в TS 38.211, v18.1.0.

Так, обозначает связанный с FH сдвиг SRS сигнала в частотной области в зависимости от OFDM-символа, при этом определяется на основе функции F_b(n_SRS) скачкообразной перестройки частоты (где n_SRS - индекс OFDM-символа), которая опять же приведена и описана в TS 38.211, v18.1.0.

Обе из спецификаций TS 38.211, v18.1.0, TS 38.214 включены в описание изобретения настоящей заявки во всей полноте посредством ссылки.

Из вышеприведенного обсуждения по Фиг. 1a, 1b, 2 со ссылкой на уравнения (1)-(3) четко следует что используемые в 5G NR методологии по реализаций FBI для PUSCH и для SRS являются несогласованными между собой. Данная несогласованность может иметь негативные эффекты при совместной UL передаче PUSCH и SRS, более подробное обсуждение которых будет приведено ниже.

Далее со ссылкой на Фиг. 3а-3с показаны различные подходы мультиплексированной UL передачи PUSCH и SRS, в том числе от разных пользовательских оборудований.

На Фиг. 3а показана совместная UL передача PUSCH и SRS в слоте на основе мультиплексирования с временным разделением (TDM), когда часть слота выделяется для передачи PUSCH, а остальная часть - для передачи SRS. Этот основывающийся на TDM подход, по сути, является стандартным методом мультиплексирования PUSCH и SRS в 5G NR, который используется в коммерческих системах. В этом случае для SRS в слоте доступно весьма ограниченное число OFDM-символов; как следствие, в контексте SRS при обеспечении зондирования всей полосы частот может возникнуть проблема с покрытием, поскольку указанное ограничение по числу OFDM-символов налагает ограничение и на FD размер каждого из SRS ресурсов, в результате чего UL передача SRS может не быть выполнена в достаточной степени узкополосной и, соответственно, может не быть достигнута требующаяся величина спектральной плотности мощности передачи. Так, на Фиг. 3а SRS ресурс проиллюстрирован имеющим FD размер равный четверти ширины полосы частот, и, как следует из вышесказанного, это есть минимальное его значение в рассматриваемом случае.

Здесь следует отметить, что хотя на Фиг. 3а перескоки PUSCH изображены имеющими разный размер во временной области (TD размер), они могут иметь и примерно одинаковый TD размер, который в таком случае может определяться как для одного из перескоков (к примеру, для перескока с i=0 в нотации Фиг. 1а) и соответственно как для другого из перескоков (к примеру, для перескока с i=1 в нотации Фиг. 1а), где - общее число смежных OFDM-символов, выделенных в слоте для TDM передачи PUSCH (слева от пунктирной линии на Фиг. 3а), a обозначает округление до ближайшего меньшего целого.

На Фиг. 3b показан другой возможный подход реализации совместной UL передачи PUSCH и SRS в слоте на основе мультиплексирования с частотным разделением (FDM), когда часть полосы частот выделяется для передачи PUSCH, а остальная часть - для передачи SRS. Хотя при данном подходе для UL передачи SRS могут быть доступны все OFDM-символы слота и, соответственно, может быть обеспечена высокая спектральная плотность мощности передачи, основной его недостаток очевиден - посредством SRS может быть осуществлено зондирование лишь части доступной полосы частот (под пунктирной линией на Фиг. 3b), что может не позволить базовой станции выполнить оценку канала во всем доступном частотном канале.

На Фиг. 3с показан еще один возможный подход мультиплексированной UL передачи PUSCH и SRS в слоте, в соответствии с которым нет непосредственного разделения ресурсов между PUSCH и SRS ни во временной, ни в частотной области, а делается попытка их одновременной передачи на общих частотно-временных ресурсах. Преимущество данного подхода в контексте SRS очевидно - с одной стороны, для SRS формально доступны все OFDM-символы слота, что, в соответствии с вышесказанным, позволяет гибко конфигурировать FD размер SRS ресурса и, соответственно, достигать требующейся величины спектральной плотности мощности передачи (т.е. избегается ограничение, характерное для подхода по Фиг. 3а); с другой стороны, обеспечивается зондирование всей полосы частот (т.е. избегается ограничение, характерное для подхода по Фиг. 3b). В то же время, основная проблема, связанная с рассматриваемым подходом, обусловлена существенной несогласованностью 5G NR методологий FH для UL физического канала данных и для SRS, о которой говорилось выше. При планировании на базовой станции единовременной передачи и данных, и SRS между соответствующими сигналами могут возникать коллизии (проиллюстрированы белыми крестиками на Фиг. 3с). В результате такой коллизии базовая станция либо не сможет корректно декодировать данные, переносимые в PUSCH, либо зондирование может быть искажено передачей канала данных от другого пользовательского оборудования. Таким образом, характеристики системы могут ухудшиться.

Хотя развертывание систем 5G NR в мире только начинает набирать обороты, уже сейчас ведутся активные исследования в различных направлениях по стандартизации систем беспроводной связи следующего поколения, т.н. 6G, которые буду обладать характеристиками, превосходящими 5G NR.

В частности, для рабочего диапазона 6G 7-13 ГГц (UPPER MID BAND) на базовых станциях планируется поддержка сверхбольших антенных решеток (например, состоящих из 3072 антенных элементов) с гибридным аналоговым и цифровым формированием диаграммы направленности с большим количеством антенных портов (≤256). Таким образом, с поддержкой, в частности, до 64 одновременно передаваемых пространственных MIMO-слоев в системах связи UPPER MID BAND диапазона концепция радиоинтерфейса со сверхбольшой антенной решеткой (xMIMO) будет выведена на принципиально новый уровень. При этом, в 6G планируется поддержка набора опорных сигналов, аналогичного используемому в 5G NR, таких как DMRS, CSI-RS, SRS, PT-RS, PSS/SSS.

В то же время, подходы, применяемые в 5G NR, далеко не всегда могут быть непосредственно расширены на системы беспроводной связи следующего поколения. Так, имеющиеся проблемы при реализации FH, обсужденные выше со ссылкой на Фиг. 1-3 и связанные с ограниченностью вариантов перескока и привязкой к границам слота для FH при UL передаче канала данных и с трудностью совместной UL передачи канала данных и SRS в одном слоте на одних OFDM-символах от разных пользовательских оборудований вследствие несогласованности соответствующих методологий FH, не имеют существенного влияния на функционирование системы 5G NR, однако они могут стать критическими для систем беспроводной связи 6G, работающих в диапазоне UPPER MID BAND, где требования по обеспечению требующейся спектральной плотности мощности UL передачи и, следовательно, более узкополосной передачи являются более высокими.

СУЩНОСТВ ИЗОБРЕТЕНИЯ

Основной задачей настоящего изобретения является создание способа конфигурирования и осуществления UL передачи с FH, который позволил бы обеспечить достижение заданных требований по покрытию и избежать при этом недостатков предшествующего уровня техники, обсужденных выше.

В контексте решения этой технической задачи, согласно первому аспекту настоящего изобретения предложен способ UL передачи со скачкообразной перестройкой частоты (FH) в системе беспроводной связи. Предложенный способ содержит этап, на котором на базовой станции системы беспроводной связи определяют частотно-временные блоки FH (TFU_hop) для UL передач, при этом определение TFU_hop содержит этап, на котором задают размер TFU_hop во временной области (TD размер).

Далее предложенный способ содержит этапы, выполняемые для каждого из, по меньшей мере, некоторых пользовательских оборудований на связи с базовой станцией.

На базовой станции для пользовательского оборудования конфигурируют один или более TFU_hop из упомянутых определенных TFU_hop. Конфигурирование одного или более TFU_hop содержит этапы на которых, для каждого конфигурируемого TFU_hop: задают положения TFU_hop в частотной области (FD положения) в зависимости от времени, в соответствии с TD размером TFU_hop, и соответственно конфигурируют тип UL передачи, для которого TFU_hop должен использоваться пользовательским оборудованием. Типом UL передачи может быть передача SRS, либо передача PUSCH, либо передача PUCCH.

Посредством базовой станции передают на пользовательское оборудование первую контрольную информацию, содержащую, по меньшей мере, TD размер TFU_hop и, для каждого TFU_hop из одного или более TFU_hop, сконфигурированных для пользовательского оборудования, соответствующий тип UL передачи и один или более параметров, на основе которых могут быть определены FD положения TFU_hop.

Посредством базовой станции передают на пользовательское оборудование вторую контрольную информацию, по меньшей мере, сигнализирующую пользовательскому оборудованию планирование UL передачи одного или более типов UL передачи. Вторая контрольная информация указывает планирование UL передачи каждого из запланированных одного или более типов UL передачи на соответствующий TFU_hop из сконфигурированных одного или более TFU_hop.

Посредством пользовательского оборудования, с использованием принятых первой контрольной информации и второй контрольной информации, осуществляют UL передачу по меньшей мере одного типа UL передачи из запланированных одного или более типов UL передачи на базовую станцию, причем UL передача осуществляется с FH, выполняемой на основе соответствующего по меньшей мере одного TFU_hop из сконфигурированных одного или более TFU_hop.

В соответствии с вариантом осуществления, TD размер TFU_hop может быть определен посредством разделения UL интервала времени передачи (TTI) на заданное число N_hops смежных подынтервалов шириной OFDM-символов каждый, так что TD размер TFU_hop составляет OFDM-символов. В данном варианте осуществления FD положение TFU_hop, где где i=0, …, N_hops-1 - индекс подынтервала UL TTI из упомянутых подынтервалов UL TTI, может соответствовать начальной поднесущей TFU_hop в i-ом подынтервале UL TTI. В одной реализации, UL TTI может представлять собой слот, при этом OFDM-символов могут составлять минислот. В другой реализации, UL TTI может представляет собой блок смежных слотов или минислотов либо UL часть кадра, при этом OFDM-символов может составлять минислот или слот. При этом, длительность кадра составляет 10 мс, размер слота может составлять 14 OFDM-символов, а размер минислота может составлять 2, или 4, или 7 OFDM-символов.

Согласно предпочтительному варианту осуществления, упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, причем FD положение TFU_hop определяется частотным сдвигом RB_offset(i) начальной поднесущей TFU_hop в i-ом подынтервале UL TTI относительно опорной поднесущей, заданной на базовой станции. Частотные сдвиги могут быть заданы таким образом, что в каждый момент времени разные TFU_hop не перекрываются в частотной области. Упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, могут также быть величина частотного сдвига и набор целочисленных параметров, на основе которых может быть определен упомянутый набор частотных сдвигов. В одной реализации, индекс опорной поднесущей может быть включен в состав первой контрольной информации. В другой реализации, индекс опорной поднесущей может быть передан базовой станцией на пользовательское оборудование отдельно от первой контрольной информации, предпочтительно посредством DCI.

Согласно варианту осуществления, когда типом UL передачи, сконфигурированным для TFU_hop, является передача SRS, упомянутое выполнение FH при осуществлении UL передачи дополнительно содержит выполнение внутренней FH для SRS сигналов внутри этого TFU_hop (обозначается здесь в целях ясности как ) на основе функции скачкообразной перестройки частоты SRS. В этом случае первая контрольная информация может дополнительно содержать параметры для выполнения внутренней FH, заданные на базовой станции. В данном варианте осуществления внутренняя FH выполняется на основе набора частотно-временных ресурсов для передачи SRS, причем каждый ресурс имеет одинаковый TD размер, составляющий один или более OFDM-символов, и одинаковый размер в частотной области (FD размер), составляющий один или более частотных SRS подканалов. TD размер и FD размер относятся к упомянутым параметрам для выполнения внутренней FH, которые могут включаться в первую контрольную информацию.

Согласно одной реализации рассматриваемого варианта осуществления, FD размер ресурса для передачи SRS может быть задан на базовой станции таким образом, что набор частотных SRS подканалов в обеспечивает зондирование всей SRS полосы В этой реализации для передачи SRS могут быть задействованы все OFDM-символов также для передачи SRS может быть задействована и часть OFDM-символов

Согласно другой реализации рассматриваемого варианта осуществления, FD размер ресурса для передачи SRS может быть задан на базовой станции таким образом, что набором частотных SRS подканалов в обеспечивается зондирование части SRS полосы Упомянутая UL передача осуществлена пользовательским оборудованием в первом UL TTI, и способ дополнительно содержит этап, на котором: во втором UL TTI, который является следующим по отношению к первому UL TTI, посредством пользовательского оборудования осуществляют UL передачу SRS на базовую станцию, причем UL передача SRS осуществляется с FH, выполняемой на основе TFU_hop во втором UL TTI (обозначается здесь в целях ясности как ), имеющего те же FD положения, что и у при этом выполнение FH при осуществлении UL передачи SRS содержит выполнение внутренней FH для SRS сигналов внутри с теми же размерами ресурса для передачи SRS, что использовались в причем набором частотных SRS подканалов в обеспечивается зондирование части SRS полосы Упомянутая часть SRS полосы и упомянутая часть SRS полосы в совокупности могут составлять всю зондируемую SRS полосу. Частотные SRS подканалы в могут отличаться от частотных SRS подканалов в В рассматриваемой другой реализации, первый UL TTI и второй UL TTI могут быть смежными; также первый UL TTI и второй UL TTI могут быть и несмежными.

Согласно возможному варианту осуществления, упомянутое определение TFU_hop может дополнительно содержать задание FD размера TFU_hop. FD размер TFU_hop может быть определен посредством разделения полосы частот системы или ее части на N_hops смежных подполос шириной поднесущих каждая, так что FD размер TFU_hop составляет поднесущих. поднесущих могут составлять один или более PRB. FD размер TFU_hop может быть включен в первую контрольную информацию.

Первая контрольная информация передается предпочтительно посредством по меньшей мере одного из RRC сигнализации, сигнализации уровня доступа к среде (MAC) и DCI, вторая контрольная информация передается предпочтительно посредством DCI.

Согласно второму аспекту настоящего изобретения предложен способ конфигурирования UL передачи с FH, выполняемый на базовой станции системы беспроводной связи. Предложенный способ содержит этап, на котором определяют частотно-временные блоки FH (TFU_hop) для UL передач, при этом определение TFU_hop содержит этап, на котором задают TD размер TFU_hop.

Далее предложенный способ содержит этапы, выполняемые для каждого из, по меньшей мере, некоторых пользовательских оборудований на связи с базовой станцией.

На базовой станции для пользовательского оборудования конфигурируют один или более TFU_hop из упомянутых определенных TFU_hop. Конфигурирование одного или более TFU_hop содержит этапы, на которых, для каждого конфигурируемого TFU_hop: задают FD положения TFU_hop в зависимости от времени, в соответствии с TD размером TFU_hop, и соответственно конфигурируют тип UL передачи, для которого TFU_hop должен использоваться пользовательским оборудованием. Типом UL передачи может быть передача SRS, либо передача PUSCH, либо передача PUCCH.

Передают на пользовательское оборудование первую контрольную информацию, содержащую, по меньшей мере, TD размер TFU_hop, и для каждого TFU_hop из одного или более TFU_hop, _{сконфигурированных для пользовательского оборудования, соответствующий тип UL передачи и один или более параметров, на основе которых могут быть определены FD положения TFUhop.}

Передают на пользовательское оборудование вторую контрольную информацию, по меньшей мере, сигнализирующую пользовательскому оборудованию планирование UL передачи одного или более типов UL передачи. Вторая контрольная информация указывает планирование UL передачи каждого из запланированных одного или более типов UL передачи на соответствующий TFU_hop из сконфигурированных одного или более TFU_hop.

В соответствии с вариантом осуществления, TD размер TFU_hop может определяться посредством разделения UL TTI на заданное число N_hops смежных подынтервалов шириной OFDM-символов каждый, так что TD размер TFU_hop составляет OFDM-символов. В данном варианте осуществления, FD положение TFU_hop, где i=0, …, N_hops-1 - индекс подынтервала UL TTI из упомянутых подынтервалов UL TTI, соответствует начальной поднесущей TFU_hop в i-ом подынтервале UL TTI. Согласно одной реализации, UL TTI может представлять собой слот, при этом OFDM-символов могут составлять минислот. Согласно другой реализации, UL TTI может представлять собой блок смежных слотов или минислотов либо UL часть кадра, при этом OFDM-символов могут составлять минислот или слот.

Согласно предпочтительному варианту осуществления, упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, причем FD положение TFU_hop определяется частотным сдвигом RB_offset(i) начальной поднесущей TFU_hop в i-ом подынтервале UL TTI относительно опорной поднесущей, заданной на базовой станции. Частотные сдвиги могут быть заданы таким образом, что в каждый момент времени разные TFU_hop не перекрываются в частотной области. Упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, могут также быть величина частотного сдвига и набор целочисленных параметров, на основе которых может быть определен упомянутый набор частотных сдвигов. В одной реализации, индекс опорной поднесущей может быть включен в состав первой контрольной информации. В другой реализации, индекс опорной поднесущей может быть передан базовой станцией на пользовательское оборудование отдельно от первой контрольной информации, предпочтительно посредством DCI.

В соответствии с возможным вариантом осуществления, упомянутое определение TFU_hop может дополнительно содержать задание FD размера TFU_hop. FD размер TFU_hop может быть определен посредством разделения полосы частот системы или ее части на N_hops смежных подполос шириной поднесущих каждая, так что FD размер TFU_hop составляет поднесущих. поднесущих могут составлять один или более PRB. FD размер TFU_hop может быть включен в первую контрольную информацию.

Первая контрольная информация передается предпочтительно посредством по меньшей мере одного из RRC сигнализации, MAC сигнализации и DCI, вторая контрольная информация передается предпочтительно посредством DCI.

Согласно третьему аспекту настоящего изобретения предложен способ UL передачи с FH, выполняемый пользовательским оборудованием, находящимся на связи с базовой станцией в системе беспроводной связи.

Предложенный способ содержит этап, на котором принимают от базовой станции первую контрольную информацию. Первая контрольная информация содержит, для каждого из одного или более TFU_hop, сконфигурированных на базовой станции для пользовательского оборудования, один или более параметров, на основе которых могут быть определены FD положения TFU_hop в зависимости от времени, и соответствующий тип UL передачи, для которого TFU_hop должен использоваться пользовательским оборудованием. При этом первая контрольная информация дополнительно содержит TD размер TFU_hop во временной области, причем FD положения TFU_hop в зависимости от времени определяются с использованием TD размера TFU_hop. Типом UL передачи может быть передача SRS, либо передача PUSCH, либо передача PUCCH.

Затем, предложенный способ содержит этап, на котором принимают от базовой станции вторую контрольную информацию, по меньшей мере, сигнализирующую пользовательскому оборудованию планирование UL передачи одного или более типов UL передачи. Вторая контрольная информация указывает планирование UL передачи каждого из запланированных одного или более типов UL передачи на соответствующий TFU_hop из сконфигурированных одного или более TFU_hop.

Далее, предложенный способ содержит этап, на котором, с использованием принятых первой контрольной информации и второй контрольной информации, осуществляют UL передачу по меньшей мере одного типа UL передачи из запланированных одного или более типов UL передачи на базовую станцию, причем UL передача осуществляется с FH, выполняемой на основе соответствующего по меньшей мере одного TFU_hop из сконфигурированных одного или более TFU_hop.

В соответствии с вариантом осуществления, TD размер TFU_hop определен на базовой станции посредством разделения UL TTI на заданное число N_hops смежных подынтервалов шириной OFDM-символов каждый, так что TD размер TFU_hop составляет OFDM-символов. В данном варианте осуществления, FD положение TFU_hop, где i=0, …, N_hops-1 - индекс подынтервала UL TTI из упомянутых подынтервалов UL TTI, может соответствовать начальной поднесущей TFU_hop в i-ом подынтервале UL TTI. В одной реализации, UL TTI может представлять собой слот, при этом OFDM-символов могут составлять минислот. В другой реализации, UL TTI представляет собой блок смежных слотов или минислотов либо UL часть кадра, при этом OFDM-символов могут составлять минислот или слот.

В соответствии с одним вариантом осуществления, для пользовательского оборудования сконфигурирован один TFU_hop. В рассматриваемом одном варианте осуществления первая контрольная информация содержит один или более параметров, на основе которых могут быть определены FD положения сконфигурированного TFU_hop в зависимости от времени, в соответствии с TD размером TFU_hop, и соответствующий тип UL передачи, для которого пользовательское оборудование должно использовать сконфигурированный TFU_hop, вторая контрольная информация, по меньшей мере, указывает планирование, на сконфигурированный TFU_hop, UL передачи соответствующего типа UL передачи. При упомянутом осуществлении UL передачи осуществляют UL передачу соответствующего типа UL передачи, причем UL передача осуществляется с FH, выполняемой на основе сконфигурированного TFU_hop.

Согласно другому варианту осуществления, для пользовательского оборудования сконфигурированы два или более TFU_hop. В рассматриваемом другом варианте осуществления первая контрольная информация содержит, для каждого из сконфигурированных TFU_hop, один или более параметров, на основе которых могут быть определены FD положения TFU_hop в зависимости от времени, в соответствии с TD размером TFU_hop, и соответствующий тип UL передачи, для которого TFU_hop должен использоваться пользовательским оборудованием; вторая контрольная информация, по меньшей мере, сигнализирует планирование UL передачи двух или более разных типов UL передачи на одни и те же OFDM-символы упомянутого UL TTI, при этом вторая контрольная информация указывает планирование UL передачи каждого из запланированных типов UL передачи на соответствующий TFU_hop из сконфигурированных TFU_hop. Согласно данному варианту осуществления, на пользовательском оборудовании и на базовой станции заранее задано правило приоритизации типов UL передачи, и способ дополнительно содержит, перед упомянутым осуществлением UL передачи, этап на котором выбирают один тип UL передачи из упомянутых разных типов UL передачи в соответствии с правилом приоритизации, причем при упомянутом осуществлении UL передачи осуществляют UL передачу выбранного типа UL передачи с FH, выполняемой на основе соответствующего TFU_hop.

Согласно предпочтителвному варианту осуществления, упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, причем FD положение TFU_hop определяется частотным сдвигом RB_offset(i) начальной поднесущей TFU_hop в i-ом подынтервале UL TTI относительно опорной поднесущей, заданной на базовой станции. Частотные сдвиги могут быть заданы на базовой станции таким образом, что в каждый момент времени разные TFU_hop не перекрываются в частотной области. Упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, также могут быть величина частотного сдвига и набор целочисленных параметров, на основе которых может быть определен упомянутый набор частотных сдвигов. Согласно одной реализации, индекс опорной поднесущей может быть включен в состав первой контрольной информации. Согласно другой реализации, индекс опорной поднесущей может быть передан базовой станцией на пользовательское оборудование отдельно от первой контрольной информации, предпочтительно посредством DCI.

В соответствии с вариантом осуществления, когда типом UL передачи, сконфигурированным для TFU_hop, является передача SRS, упомянутое выполнение FH при осуществлении UL передачи дополнительно содержит выполнение внутренней FH для SRS сигналов внутри этого TFU_hop (т.е.) на основе функции скачкообразной перестройки частоты SRS. В этом случае первая контрольная информация может дополнительно содержать параметры для выполнения внутренней FH, заданные на базовой станции. В данном варианте осуществления внутренняя FH выполняется на основе набора частотно-временных ресурсов для передачи SRS, причем каждый ресурс имеет одинаковый TD размер, составляющий один или более OFDM-символов, и одинаковый FD размер, составляющий один или более частотных SRS подканалов. TD размер и FD размер могут относиться к упомянутым параметрам для выполнения внутренней FH.

Согласно одной реализации рассматриваемого варианта осуществления, FD размер ресурса для передачи SRS задается на базовой станции таким образом, что набор частотных SRS подканалов в обеспечивает зондирование всей SRS полосы В этой реализации, для передачи SRS могут задействоваться все OFDM-символов для передачи SRS может задействоваться и часть OFDM-символов

Согласно другой реализации рассматриваемого варианта осуществления, FD размер ресурса для передачи SRS задан на базовой станции таким образом, что набором частотных SRS подканалов в обеспечено зондирование части SRS полосы .

Упомянутая UL передача осуществлена пользовательским оборудованием в первом UL TTI, и способ дополнительно содержит этап, на котором: во втором UL TTI, который является следующим по отношению к первому UL TTI, осуществляют UL передачу SRS на базовую станцию, причем UL передача SRS осуществляется с FH, выполняемой на основе TFU_hop во втором UL TTI (т.е. ), имеющего те же FD положения, что и у при этом выполнение FH при осуществлении UL передачи SRS содержит выполнение внутренней FH для SRS сигналов внутри с теми же размерами ресурса для передачи SRS, что использовались в причем набором частотных SRS подканалов в обеспечивается зондирование части SRS полосы Упомянутая часть SRS полосы и упомянутая часть SRS полосы в совокупности могут составлять всю зондируемую SRS полосу. Частотные SRS подканалы в могут отличаться от частотных SRS подканалов в В рассматриваемой другой реализации, первый UL TTI и второй UL TTI могут быть смежными; также первый UL TTI и второй UL TTI могут быть и несмежными. Согласно возможному варианту осуществления, первая контрольная информация может дополнительно содержать FD размер TFU_hop, составляющий поднесущих. FD размер TFU_hop может быть определен на базовой станции посредством разделения полосы частот системы или ее части на N_hops смежных подполос шириной поднесущих каждая. поднесущих могут составлять один или более PRB.

Первая контрольная информация передается предпочтительно посредством по меньшей мере одного из RRC сигнализации, MAC сигнализации и DCI, вторая контрольная информация передается предпочтительно посредством DCI.

В соответствии с четвертым аспектом настоящего изобретения, предложена система беспроводной связи, содержащая базовую станцию. Базовая станция содержит, по меньшей мере, приемопередающие устройства, устройства обработки данных и устройства хранения данных. Базовая станция находится на связи с пользовательским оборудованием, содержащим, по меньшей мере, приемопередающие устройства, устройства обработки данных и устройства хранения данных. В устройствах хранения данных базовой станций сохранены машиноисполняемые коды и в устройстве хранения данных пользовательского оборудования сохранены машиноисполняемые коды, причем при исполнении машиноисполняемых кодов устройствами обработки данных базовой станции и пользовательского оборудования обеспечивается выполнение способа согласно любому одному из вариантов осуществления первого аспекта настоящего изобретения.

В соответствии с пятым аспектом настоящего изобретения, предложена базовая станция системы беспроводной связи, содержащая, по меньшей мере, приемопередающие устройства, устройства обработки данных и устройства хранения данных. В устройствах хранения данных сохранены машиноисполняемые коды, которыми при их исполнении устройствами обработки данных обеспечивается выполнение способа согласно любому одному из вариантов осуществления второго аспекта настоящего изобретения.

В соответствии с шестым аспектом настоящего изобретения, предложено пользовательское оборудование в системе беспроводной связи, содержащее, по меньшей мере, приемопередающие устройства, устройства обработки данных и устройства хранения данных. В устройствах хранения данных сохранены машиноисполняемые коды, которыми при их исполнении устройствами обработки данных обеспечивается выполнение способа согласно любому одному из вариантов осуществления третьего аспекта настоящего изобретения.

Достигаемый настоящим изобретением технический результат заключается в обеспечении согласованности структур FH для разных UL передач - более конкретно, для передач SRS и PUSCH - с достижением лучшего покрытия при мультиплексированной передаче SRS и PUSCH с FH и гибкой поддержкой при этом различных структур кадра, без обязательной привязки к границам слота.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

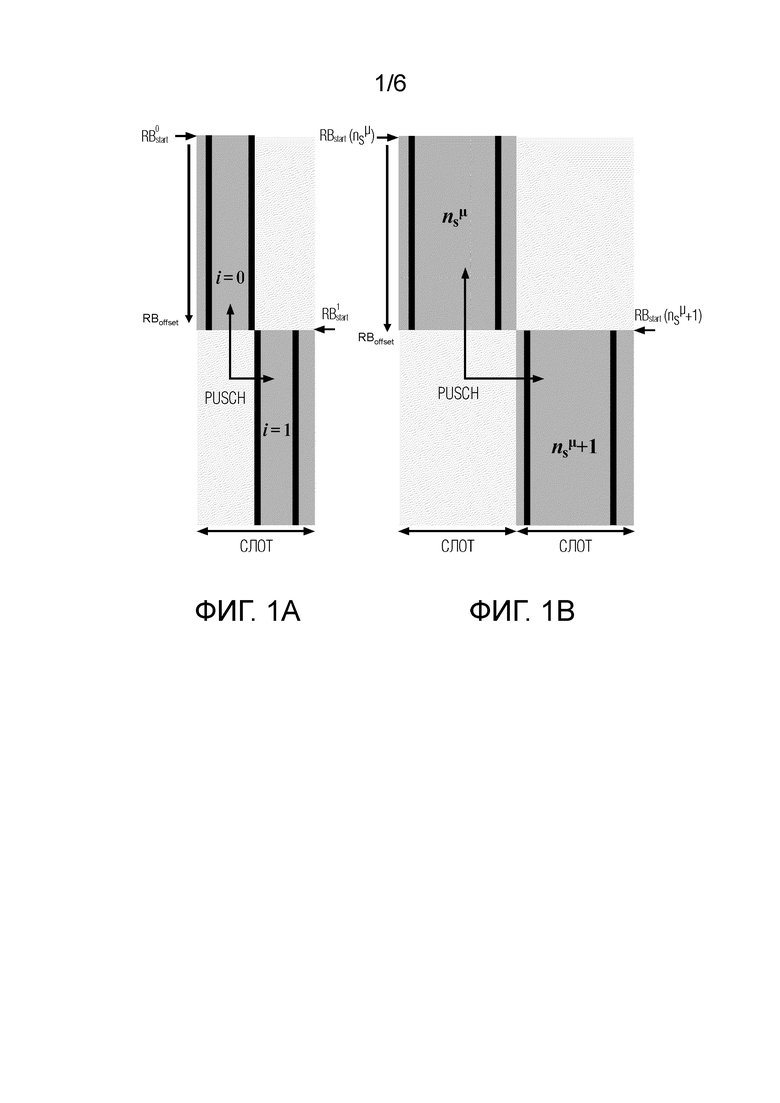

Фиг. 1a, 1b - иллюстрация вариантов реализации методологии FH для передачи PUSCH согласно 5G NR.

Фиг. 2 - иллюстрация реализации методологии FH для передачи SRS согласно 5G NR.

Фиг. 3а-3с - иллюстрация различных возможных подходов мультиплексированной UL передачи PUSCH и SRS согласно предшествующему уровню техники.

Фиг. 4 - иллюстративная схема системы беспроводной связи, в которой могут быть реализованы варианты осуществления настоящего изобретения.

Фиг. 5 - общая иллюстрация частотно-временной конфигурации FH согласно варианту осуществления настоящего изобретения.

Фиг. 6-7 - иллюстрации частотно-временной конфигурации FH согласно вариантам осуществления настоящего изобретения, где задействуется внутренняя FH.

Фиг. 8 - блок-схема способа UL передачи с FH согласно настоящему изобретению.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Далее делается отсылка к примерным вариантам осуществления настоящего изобретения, которые иллюстрируются на сопровождающих чертежах, где одинаковые ссылочные номера обозначают аналогичные элементы. Следует при этом понимать, что варианты осуществления изобретения могут принимать различные формы и не должны рассматриваться как ограниченные приведенными здесь описаниями. Соответственно, иллюстративные варианты осуществления описываются ниже со ссылкой на фигуры чертежей для пояснения существа аспектов настоящего изобретения.

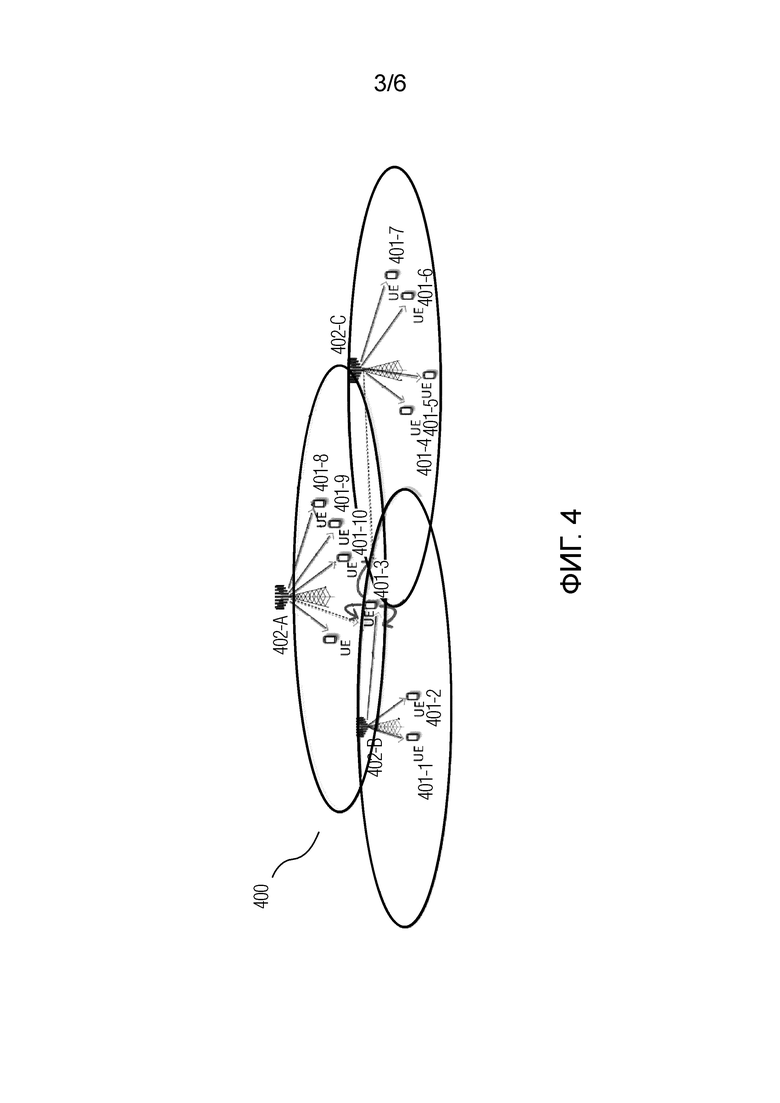

На Фиг. 4 в общем виде проиллюстрирована система беспроводной связи, в которой могут быть реализованы различные аспекты настоящего изобретения. Как показано на Фиг. 4, пользовательские оборудования (UE) 401 осуществляют связь с базовыми станциями (BS) 402 в сети радиодоступа (RAN) 400. UE 401 (например, UE 401-1, 401-2, 401-3, …) распределены по RAN 400, и каждое из UE 401 может быть стационарным или мобильным. Широко известными примерами UE являются смартфоны, планшеты, модемы и т.п.

Базовые станции 402 (например, BS 402-А, 402-В, 402-С) могут обеспечить зону покрытия для конкретной географической области, зачастую именуемой 'сотой'. Базовые станции 402, в основном, имеют стационарную конструкцию, но могут быть и в подвижном исполнении. В общем, базовые станции могут представлять собой макро-BS (как иллюстрируется BS 402-А, 402-В, 402-С на Фиг. 4), а также пико-BS для пикосот или фемто-BS для фемтосот. Соты, в свою очередь, могут быть разбиты на сектора.

Координацию и управление работой базовых станций 402 может обеспечивать контроллер сети, находящийся на связи с ними (например, через магистральное соединение (backhaul)). RAN 400 может быть на связи с базовой сетью (CN) (к примеру, через контроллер сети), которая обеспечивает различные сетевые функции, такие как, например, управление доступом и мобильностью, управление сеансами, функция сервера аутентификации, функция приложений и т.п. При этом, базовые станции 402 в RAN 400 могут также соединяться между собой, например, через прямое физическое соединение, которое предпочтительно является высокоскоростным соединением.

При перемещении пользовательского оборудования в пределах RAN 400 может быть осуществлена передача его обслуживания (handover) от одной базовой станции другой базовой станции. Например, обслуживание UE 401-3 может быть передано от BS 402-В к BS 402-А. При этом осуществляется переконфигурирование соответствующих параметров системы связи на пользовательском оборудовании для работы с новой базовой станцией. Переключение обслуживания пользовательского оборудования может осуществляться и между секторами одной базовой станции.

Следует отметить, что описание по Фиг. 4 и сама данная фигура имеют исключительно иллюстративный, неограничивающий характер в целях обрисовки общей рабочей среды настоящего изобретения. Хотя на Фиг. 4 проиллюстрированы лишь известные базовые компоненты системы связи, следует понимать, что система связи может дополнительно включать в себя множество других элементов.

Каждая из BS 402, показанных на Фиг. 4, включает в себя аппаратные и логические средства для реализации соответствующих функций в базовой станции. К аппаратным средствам относятся, в частности, антенная решетка, состоящая из приемопередающих антенных элементов, о которых говорилось выше, различные специальным образом сконфигурированные процессоры, контроллеры, устройства хранения данных, прочие схемные элементы, а также связывающие их шины. К логическим средствам относится программное обеспечение, хранящееся в соответствующих запоминающих устройствах и конфигурирующее соответствующие схемные элементы. К программному обеспечению также относится и микропрограммное обеспечение, непосредственно прошитое в процессорах и контроллерах. Указанные аппаратные средства конфигурируются, в том числе, для выполнения различной обработки в отношении передаваемых и принимаемых сигналов, включая (де)модуляцию, (де)мультиплексирование, (де)кодирование, усиление, фильтрацию, оцифровку, (де)перемежение, распределение ресурсов, планирование приема/передачи.

Аналогичным образом, каждое из UE 401, показанных на Фиг. 4, включает в себя аппаратные и логические средства для реализации соответствующих функций в пользовательском оборудовании. К аппаратным средствам относятся, в частности, приемопередающие устройства с соответствующими антенными элементами, различные специальным образом сконфигурированные процессор(ы), контроллеры, устройства хранения данных, прочие схемные элементы, а также связывающие их шины. К логическим средствам относится программное обеспечение, хранящееся в соответствующих запоминающих устройствах и конфигурирующее соответствующие схемные элементы. К программному обеспечению также относится и микропрограммное обеспечение, непосредственно прошитое в контроллерах. Указанные аппаратные средства конфигурируются, в том числе, для выполнения различной обработки в отношении передаваемых и принимаемых сигналов, включая (де)модуляцию, (де)мультиплексирование, (де)кодирование, усиление, фильтрацию, оцифровку, (де)перемежение. Помимо этого, UE содержит средства для взаимодействия с пользователем, включая сенсорный экран, динамики/микрофон, кнопки, а также пользовательские приложения, хранящиеся в памяти пользовательского оборудования и исполняющиеся процессором пользовательского оборудования в соответствующей операционной системе.

Примеры вышеупомянутых процессоров/контроллеров включают в себя микропроцессоры, микроконтроллеры, устройства цифровой обработки сигналов (DSP), программируемые вентильные матрицы (FPGA), дискретные аппаратные микросхемы и т.п. (Микро)программное обеспечение, исполняемое процессорами/контроллерами, следует толковать в широком смысле, как означающее машиноисполняемые инструкции, наборы инструкций, программный код, сегменты кода, подпрограммы, программные модули, объекты, процедуры и т.п. Программное обеспечение хранится на соответствующих машиночитаемых носителях, которые могут быть реализованы, на пример, в виде ОЗУ (RAM), ПЗУ (ROM), перепрограммируемого ПЗУ (EEPROM), твердотельных запоминающих устройств, магнитных запоминающих устройств, оптических запоминающих устройств и т.п., на которых могут быть записаны или сохранены соответствующие программные коды и структуры данных, к которым может осуществляться доступ со стороны соответствующих процессоров/контроллеров.

Вышеперечисленные аппаратные и программные элементы базовых станций и пользовательских оборудований конфигурируются для обеспечения выполнения в базовых станциях и пользовательских оборудованиях способов согласно настоящей заявке, которые описываются ниже. Сама реализация компонентных аппаратных средств базовых станций и пользовательских оборудований и их специализированное конфигурирование, в том числе посредством соответствующих логических средств, является известным в области техники, к которой относится настоящая заявка. При этом, различные функции согласно способам, отвечающим настоящей заявке, могут выполняться в множестве отдельных элементов либо одном или нескольких интегральных элементах, что определяется проектными конструкционными характеристиками.

Для решения стоящей перед настоящим изобретением технической задачи, обрисованной выше, в настоящей заявке предложен подход, который, в общем, направлен на обеспечение согласованности между методологиями FH, применяемыми при передаче физического канала (PUSCH или PUCCH) и при передаче SRS. В соответствии с данным подходом вводится частотно-временной блок FH для UL передачи, как единица FH, который по тексту описания изобретения и на чертежах может без ограничения общности обозначаться как TFU_hop. Обобщенно говоря, базовая станция конфигурирует для каждого из, по меньшей мере, некоторых пользовательских оборудований на связи с базовой станцией, из доступных TFU_hop, один или более TFU_hop для будущей планируемой UL передачи, которая должна выполняться пользовательским оборудованием с применением FH; FD положение каждого TFU_hop меняется в зависимости от времени заданным образом и каждому TFU_hop базовой станцией назначается тип UL передачи (т.е. базовой станцией задается, должен ли TFU_hop использоваться для UL передачи физического канала либо для UL передачи SRS). Конфигурирование частотно-временных блоков TFU_hop, конспективно обрисованное выше, осуществляется на базовой станции, и конфигурация TFU_hop соответственно сообщается базовой станцией на пользовательские оборудования. Впоследствии, пользовательское оборудование выполняет запланированную UL передачу с применением FH в соответствии со сконфигурированным (и) для него TFU_hop - в частности, в соответствии с типом UL передачи, соответствующим сконфигурированному TFU_hop.

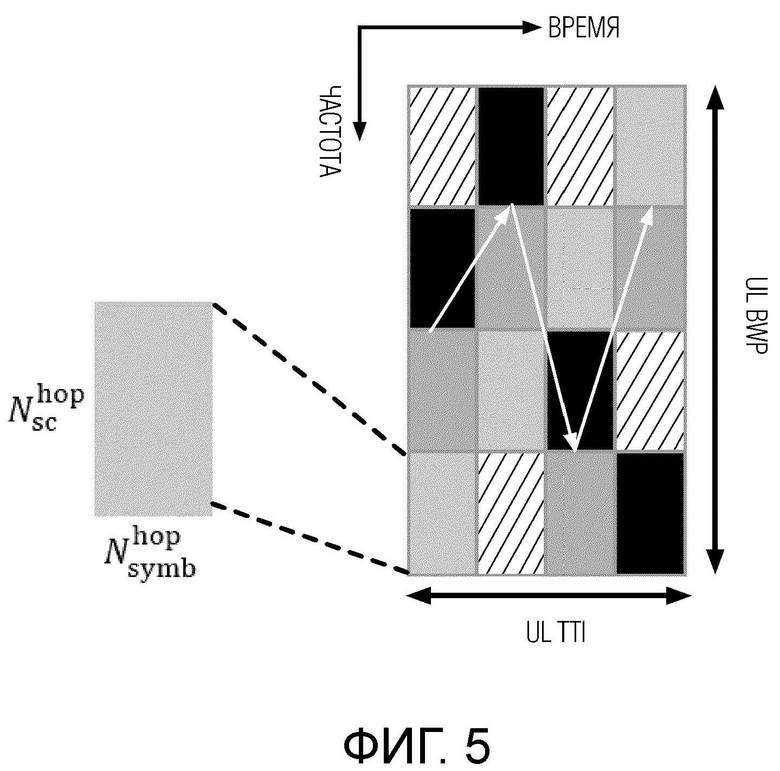

Ниже со ссылкой на Фиг. 5 дана общая иллюстрация частотно-временной конфигурации FH, основывающейся на TFU_hop, согласно варианту осуществления настоящего изобретения.

В соответствии с описываемым иллюстративным вариантом осуществления, для интервала времени передачи (TTI) для будущей планируемой UL передачи базовая станция конфигурирует четыре TFU_hop для пользовательских оборудований.

Так, базовая станция конфигурирует для некоего пользовательского оборудования UE₁ четвертый TFU_hop (светло-серый блок в левом нижнем углу Фиг. 5). Как видно из Фиг. 5, четвертый TFU_hop имеет TD размер, составляющий OFDM-символов, и FD размер, составляющий поднесущих. FD положение четвертого TFU_hop в пределах полосы частот системы (или ее части), выделенной для UL, задается базовой станцией изменяющимся во времени в течение рассматриваемого UL TTI. Данная полоса частот или ее часть обозначена на Фиг. 5 без ограничения общности как UL BWP.

Также базовая станция назначает для четвертого TFU_hop тип UL передачи, для которого UE₁ должно использовать четвертый TFU_hop при осуществлении запланированной UL передачи с FH в течение данного UL TTI. Как отмечалось ранее, типом UL передачи может быть передача физического канала или передача SRS. Далее по тексту и на чертежах в качестве типа UL передачи, соответствующего передаче физического канала, может без ограничения общности упоминаться передача PUSCH. Соответственно, если базовой станцией в качестве типа передачи для четвертого TFU_hop назначена передача SRS, то UE₁ должно будет осуществлять передачу SRS с применением FH, осуществляемой на основе четвертого TFU_hop, а именно, в соответствии с FD положениями четвертого TFU_hop, заданным образом изменяющимися с течением времени.

Для другого пользовательского оборудования UE₂ базовой станцией конфигурируется третий TFU_hop (темно-серый блок на Фиг. 5) с теми же самыми TD размером и FD размером и с изменяющимися во времени FD положениями (показаны белыми стрелками на Фиг. 5). Для третьего TFU_hop базовой станцией также назначается тип UL передачи. К примеру, типом UL передачи, назначенным для третьего TFU_hop, может быть передача PUSCH.

Аналогичным образом, для пользовательского оборудования UE₃ и пользовательского оборудования UE₄ базовой станцией могут быть соответственно сконфигурированы второй TFU_hop (черный блок на Фиг. 5) и первый TFU_hop (заштрихованный блок на Фиг. 5).

Конкретика задания FD положений конфигурируемых TFU_hop на базовой станции будет обсуждена ниже.

Из вышеприведенного обсуждения рассматриваемого конкретного варианта осуществления следует, что TFU_hop конфигурируются базовой станцией из расчета на UE, при этом размерности всех TFU_hop являются одинаковыми и соответственно составляют OFDM-символов во временной области и поднесущих в частотной области. В то же время, следует понимать, что, в общем случае, один TFU_hop может быть сконфигурирован для более одного пользовательского оборудования, причем внутри такого TFU_hop пользовательские оборудования будут делить ресурсы согласно решению планировщика базовой станции - так, к примеру, один TFU_hop может использоваться несколькими пользовательскими оборудованиями для передачи SRS. Также следует понимать, что, TFU_hop хотя в варианте осуществления по Фиг. 5 FD размер всех TFU_hop является одинаковым, в общем случае FD размеры TFU_hop в совокупности конфигурируемых TFU_hop могут быть разными. Иными словами, вариант осуществления, рассматриваемый со ссылкой на Фиг. 5, не накладывает ограничений в смысле указанных здесь аспектов.

Как видно из Фиг. 5, в описываемом варианте осуществления TD размер TFU_hop, равный OFDM-символов, образует подынтервал рассматриваемого UL TTI (или периода повторения скачкообразной перестройки частоты); более конкретно, четверть UL TTI в данном случае. Здесь следует подчеркнуть, что в соответствии с одним вариантом реализации, UL TTI может представлять собой слот, как в случае 5G NR, обсужденном со ссылкой на Фиг. 1-3 выше; в этом случае подынтервал UL TTI может соответствовать минислоту. Согласно другому варианту реализации, UL TTI может представлять собой набор OFDM символов, блок (bundle) смежных или последовательных слотов или минислотов либо всю UL часть кадра; в этом случае подынтервал UL TTI может соответствовать слоту или минислоту. Как известно, размер слота в типичном случае составляет 14 OFDM-символов; размер минислота может составлять 2, 4 или 7 OFDM-символов; длительность кадра составляет 10 мс. Здесь следует отметить, что аспекты агрегированного выделения ресурсов во временной области, на уровне блоков слотов или минислотов, раскрыты, в частности, в RU 2801697 и в RU 2818161, оба из которых включены в описание изобретения настоящей заявки посредством ссылки.

Из вышесказанного следует, что предложенная согласно настоящему изобретению конфигурация FH, основывающаяся на TFU_hop, не имеет жесткой привязки к границам слота, как в случае 5G NR. Так, UL TTI согласно упомянутому второму варианту реализации может представлять собой блок минислотов, границы которого могут не согласовываться с границами слота. Таким образом, настоящим изобретением устраняется соответствующее ограничение предшествующего уровня техники, о котором говорилось выше.

Согласно рассматриваемому варианту осуществления, TD размер TFU_hop может быть задан на базовой станции путем разделения UL TTI на заданное число N_hops смежных (или последовательных) подынтервалов шириной OFDM-символов каждый. В случае, иллюстрируемом по Фиг. 5, N_hops=4.

В соответствии с неограничивающей иллюстрацией, показанной на Фиг. 5, FD размер TFU_hop может быть задан на базовой станции путем соответственного разделения UL BWP на N_hops подполос шириной поднесущих каждая. При этом, FD размер TFU_hop, равный поднесущих, может составлять один или более физических ресурсных блоков (PRB). Как известно, размер PRB составляет 12 поднесущих.

Базовая станция должна соответственно сообщить на каждое из UE₁-UE₄ заданную конфигурацию TFU_hop, с тем чтобы каждое из UE₁-UE₄ могло выполнить запланированную UL передачу с FH в рассматриваемом UL TTI согласно этой конфигурации. Для этого согласно обсуждаемому варианту осуществления базовая станция выполняет DL передачу контрольной информации на каждое пользовательское оборудование из UE₁-UE₄, в которую включается, по меньшей мере, TD размер TFU_hop, а также один или более параметров, на основе которых могут быть определены FD положения TFU_hop, сконфигурированного для этого пользовательского оборудования (например, сдвигов в частотной области), и тип UL передачи, соответствующий сконфигурированному TFU_hop. В контрольную информацию в необязательном порядке может быть также соответственно включен FD размер TFU_hop. Сама DL передача контрольной информации может быть выполнена известным для специалиста образом с использованием одного или более из RRC сигнализации, MAC сигнализации и DCI. Согласно одному из возможных вариантов реализации, контрольная информация может передаваться с базовой станции не как единое целое - к примеру, одна часть контрольной информации может быть передана в DCI, а другая ее часть может быть передана посредством RRC сигнализации; соответственно, в этом варианте реализации передачи указанных частей могут быть разнесены во времени. Рассмотренная здесь передача контрольной информации может неограничительным образом обобщенно упоминаться по тексту заявки и на чертежах как передача информации конфигурации FH.

Поскольку рассмотренная частотно-временная конфигурация FH согласно настоящему изобретению в структурном плане имеет сходство с 5G NR методологией FH для передачи PUSCH, описанной выше со ссылкой на Фиг. 1а, то, в соответствии с вариантом осуществления настоящего изобретения, FD положение любого TFU_hop, в общем, определяется начальной поднесущей этого TFU_hop и, более конкретно, FD положения TFU_hop в течение UL TTI (см. Фиг. 5) задаются набором частотных сдвигов относительно некоей опорной поднесущей, определяющих положения начальной поднесущей TFU_hop в разные моменты времени. Так, на Фиг. 5 стрелками показаны FD положения третьего TFU_hop, (т.е. положения начальной поднесущей третьего TFU_hop) в разных подынтервалах UL TTI; здесь i=0, …, N_hops-1 - индекс подынтервала UL TTI (индексация подынтервалов в пределах UL TTI подразумевается слева направо). Соответственно, в i-ом подынтервале UL TTI FD положение третьего TFU_hop определяется частотным сдвигом RB_offset(i) его начальной поднесущей относительно опорной поднесущей, в качестве которой согласно предпочтительному варианту осуществления может выступать начальная поднесущая UL BWP (см. верхнюю часть Фиг. 5).

Сказанное в предшествующем абзаце в равной степени справедливо и в отношении любого из первого, второго и четвертого TFU_hop, показанных на Фиг. 5. Опорная поднесущая может быть общей опорной поднесущей для всех из рассматриваемых TFU_hop.

В соответствии с вышесказанным, как сведения об опорной поднесущей (к примеру, ее индекс), так и частотные сдвиги для каждого из конфигурируемых TFU_hop задаются на базовой станции. При этом сдвиги могут быть заданы таким образом, что в каждый момент времени разные TFU_hop не перекрываются в частотной области.

Согласно одной реализации, в качестве упомянутых параметров, на основе которых могут быть определены FD положения конкретного TFU_hop, в информацию конфигурации FH может быть непосредственно включен набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, заданный для этого TFU_hop.

В соответствии с другой реализацией, набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, для TFU_hop может быть параметризован посредством использования единой величины частотного сдвига и набора {m_i}, i=0, …, N_hops-1, целочисленных множителей (т.е. каждому индексу i подынтервала UL TTI соответствует свой множитель m_i), так что К примеру, в варианте осуществления, иллюстрируемом на Фиг. 5, любой частотный сдвиг кратен FD размеру TFU_hop, следовательно, может быть соответственно положен равным В рассматриваемом реализации в качестве упомянутых параметров, на основе которых могут быть определены FD положения TFU_hop, могут использоваться единая величина частотного сдвига и набор множителей. При этом, в информацию конфигурации FH для TFU_hop может включаться только соответствующий набор множителей, тогда как может быть заблаговременно просигнализирован на UE₁-UE₄, к примеру, посредством RRC сигнализации.

Следует отметить, что вышеописанный подход задания изменяющихся FD положений TFU_hop, конфигурируемых для пользовательских оборудований, который основывается на наборе частотных сдвигов, является общим для PUSCH/PUCCH и для SRS.

Необходимо еще раз подчеркнуть, что вариант осуществления, рассмотренный со ссылкой на Фиг. 5, является неограничивающим. Так, для специалиста должно быть очевидно, что для конфигурации FH во временной области может быть задействовано другое количество подынтервалов UL TTI, и при этом конфигурация FH во временной области может занимать не весь UL TTI (в общем, она необязательно должна начинаться в начале UL TTI и заканчиваться в конце UL TTI); соответственно, TD размер TFU_hop может задаваться на базовой станции иным образом в этом случае. Таким образом, обеспечивается гибкость в отношении гранулярности FH во временной области в плане количества подынтервалов и количества OFDM-символов, составляющих TD размер TFU_hop.

Затем, хотя на Фиг. 5 показано, что в любой момент времени сконфигурированные TFU_hop с первого по четвертый занимают в частотной области всю UL BWP, для специалиста должно быть очевидно, что конфигурация FH может быть такой, что сконфигурированные TFU_hop будут занимать не всю UL BWP, и, соответственно, FD размер TFU_hop может определяться на базовой станции иным образом по отношению к соответственному делению всей UL BWP на равные части, как было рассмотрено выше со ссылкой на Фиг. 5.

Далее, хотя при раскрытии по Фиг. 5 использовалось конфигурирование каждому из UE₁-UE₄ только одного TFU_hop, для специалиста должно быть понятно, что одному пользовательскому оборудованию может быть сконфигурировано более одного TFU_hop. Так, в качестве иллюстрации, в примере по Фиг. 5 можно предположить, что UL передача в UL TTI планируется только для UE₁ и UE₂ (UE₃ и UE₄ при этом вообще исключаются из рассмотрения), при этом для UE₁ базовой станцией конфигурируется опять же только четвертый TFU_hop, а для UE₂ базовой станцией конфигурируются второй и первый TFU_hop; при этом, как было сказано ранее, TD размер TFU_hop и FD размер TFU_hop могут задаваться по-другому по отношению к Фиг. 5. FD размер TFU_hop может не включаться в информацию конфигурации FH, передаваемую с базовой станции на пользовательские оборудования, и может, к примеру, сигнализироваться с базовой станции на пользовательские оборудования заблаговременно (например, используя RRC сигнализацию) либо может определяться на пользовательских оборудованиях на основе сведений, содержащихся в информации конфигурации FH. Этим аспектом не накладывается каких-либо ограничений на настоящее изобретение.

Говоря о типах UL передачи, назначаемых TFU_hop, конфигурируемым для пользовательских оборудований для UL передачи с FH, необходимо отметить следующее. Как говорилось ранее, для обеспечения требующегося качества оценки канала на базовой станции желательно, чтобы посредством SRS сигналов, передаваемых с пользовательского оборудования, обеспечивалось зондирование по возможности всей UL BPW. Соответственно, если обратиться к иллюстрации по Фиг. 5, первый и третий TFU_hop нецелесообразно использовать для передачи SRS; в то же время, эти TFU_hop могут быть использованы для передачи PUSCH. Второй и четвертый TFU_hop, которые за все подынтервалы UL TTI охватывают всю UL BPW, могут быть использованы для передачи SRS; в то же время, этим TFU_hop может быть назначена и передача PUSCH.

Методология FH, предложенная согласно настоящему изобретению, обеспечивает возможность выделять ресурсы для UL передачи разных типов сигналов с FH избегая, с одной стороны, ограничений, обусловленных соответственным разделением выделяемых ресурсов по времени (см. Фиг. 3а) или по частоте (см. Фиг. 3b), и, с другой стороны, коллизий (см. Фиг. 3с). Иными словами, предложенная методология FH обеспечивает согласование между возможными шаблонами FH для SRS и PUSCH (т.е. является общей для SRS и PUSCH), при этом на стороне базовой станции для таких шаблонов обеспечивается высокая гибкость в плане контроля по частоте и времени каждого TFU_hop, который, по сути, определяет гранулярность предложенной методологии FH. Более гибкое мультиплексирование PUSCH и SRS при UL передаче с FH, в свою очередь, улучшает UL покрытие. Также, как отмечалось ранее, конфигурация FH, отвечающая настоящему изобретению, поддерживает различные структуры кадра, без привязки к границам слота.

Схожим с уравнением (1) образом, FD положение TFU_hop, которому базовой станцией назначена передача PUSCH (по сути, перескок для PUSCH), согласно варианту осуществления настоящего изобретения может определяться в зависимости от времени в соответствии со следующим уравнением:

где rb_start - индекс начального блока ресурсной аллокации в частотной области (FDRA) пользовательского оборудования, который может динамически сообщаться вместе с количеством выделенных ресурсных блоков в поле FDRA в DCI; - индекс OFDM-символа; - число перескоков для PUSCH; RB_offset(…) - соответствующее значение частотного сдвига, измеряемое в ресурсных блоках. В данном варианте осуществления возможными значениями являются 2, 4, 7, 14 OFDM-символов, подразумевая выравнивание по границам минислота или слота.

Здесь следует отметить, что в уравнении (4) для рассматриваемого варианта осуществления понятным для специалиста образом могут быть предусмотрены различные опции для индексации OFDM-символов, включая, но не в ограничительном смысле:

• индексацию OFDM-символов в UL части кадра (индивидуально для соты);

• зависящую от соты индексацию OFDM-символов в слоте (индивидуалвно для соты);

• индексацию OFDM-символов в FDRA (индивидуально для пользовательского оборудования).

При этом при индексации могут быть исключены некоторые OFDM-символы, выделяемые для других целей.

В случае TFU_hop, которому базовой станцией назначена передача SRS, к уравнению (3), приведенному выше при рассмотрении 5G NR FH методологии для SRS, в соответствии с вариантом осуществления добавляется дополнительный сдвиг который обусловлен использованием FH конфигурации согласно настоящему изобретению, а именно:

где

В уравнении (6), которое структурно схоже с уравнением (4), - число поднесущих в PRB; - индекс OFDM-символа; - число перескоков для SRS; RB_offset(…) - соответствующее значение частотного сдвига. В данном варианте осуществления возможными значениями являются 2, 4, 7, 14 OFDM-символов, опять же подразумевая выравнивание по границам минислота или слота.

Предпочтительный вариант осуществления настоящего изобретения подразумевает возможность переиспользования 5G NR функции F_b скачкообразной перестройки частоты, которая обсуждалась выше со ссылкой на TS 38.211, v18.1.0 и на основе которой определяется в уравнении (3), причем согласно этому предпочтительному варианту данная функция FH задействуется внутри TFU_hop, назначенного для SRS. Для этой цели в функции F_b вместо индекса n_SRS OFDM-символа согласно 5G NR используется внутренний индекс OFDM-символа, определяемый следующим образом:

где, как и в уравнении (6), - индекс OFDM-символа, - число перескоков для SRS, и возможными значениями являются 2, 4, 7, 14 OFDM-символов. То есть, в соответствии с рассматриваемым вариантом осуществления используется функция где индекс последовательно индексирует OFDM-символы внутри соответствующего по меньшей мере одного TFU_hop, которому базовой станцией назначена передача SRS. По тексту настоящей заявки такой TFU_hop, которому в качестве типа UL передачи назначена передача SRS, может без ограничения общности обозначаться как

Преимущества переиспользования 5G NR функции F_b скачкообразной перестройки частоты с внутренней индексацией OFDM-символов согласно уравнению (7) в соответствии с рассматриваемым предпочтительным вариантом осуществления будут описаны ниже.

Далее со ссылкой на Фиг. 6-7 описываются иллюстративные примеры конфигурирования базовой станцией TFU_hop пользовательским оборудованиям для UL передачи с FH и назначения базовой станцией этим TFU_hop соответствующих типов UL передачи согласно вариантам осуществления настоящего изобретения.

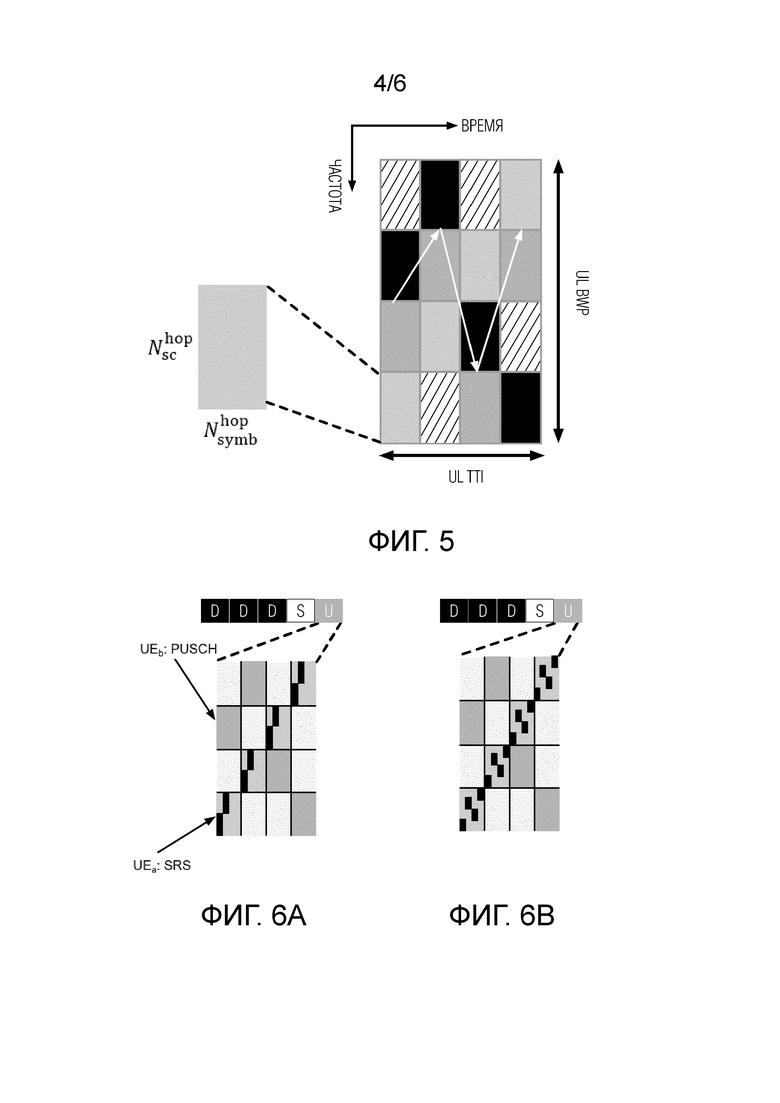

На Фиг. 6а, аналогично Фиг. 5, показана иллюстрация частотно-временной конфигурации FH, в которой базовой станцией заданы четыре TFU_hop. В верхней части Фиг. 6а условно показано распределение ресурсов во временной области для DL передачи (буква D в соответствующем блоке) и для UL передачи (буква U в соответствующем блоке). Буква S на данной фигуре обозначает специальный слот, содержащий символы DL, UL и защитного интервала. Соответственно, конфигурация FH задана для UL TTI, которым, как обсуждалось ранее, может быть слот, блок слотов или минислотов или вся UL часть кадра. Далее по тексту описания изобретения и на Фиг. 6-7 без ограничения общности TD размер любого из TFU_hop считается составляющим четыре OFDM-символа.

В иллюстрации по Фиг. 6а рассматриваются два пользовательских оборудования: UE_a и UE_b. Предполагается, что базовая станция сконфигурировала для UE_b второй TFU_hop (темно-серый блок на Фиг. 6а) для осуществления этим пользовательским оборудованием передачи PUSCH с FH на основе сконфигурированного второго TFU_hop. Затем, предполагается, что базовая станция сконфигурировала для UE_a четвертый TFU_hop (светло-серый блок на Фиг. 6а) для осуществления данным пользовательским оборудованием передачи SRS с FH на основе четвертого TFU_hop.

Для каждого из сконфигурированных TFU_hop базовой станцией задан набор частотных сдвигов, определяющий изменение FD положения данного TFU_{hop С}о временем (иными словами, перескоки), причем сдвиги задаются таким образом, что между сконфигурированными TFU_hop, относящимися к передаче разного типа сигналов, отсутствуют коллизии в частотной области.

Черными блоками внутри четвертого TFU_hop, назначенного для SRS, т.е. внутри проиллюстрировано переиспользование 5G NR процедуры FH для SRS согласно вышесказанному. Такое выполнение FH в отношении SRS сигналов внутри может по тексту настоящей заявки без ограничения общности упоминаться как внутренняя FH для SRS. Соответствующие параметры, которые необходимы на стороне пользовательского оборудования для реализации переиспользования этой внутренней FH, могут, по меньшей мере, отчасти включаться базовой станцией в информацию конфигурации FH, передаваемую на пользовательские оборудования, либо могут передаваться полностью отдельно от нее. Для специалиста должно быть понятно, что данным аспектом не накладывается ограничений на настоящее изобретение.

Как и в случае 5G NR, в соответствии с рассматриваемым вариантом осуществления внутренняя FH выполняется на основе набора частотно-временных ресурсов для передачи SRS (черные блоки внутри четвертого TFU_hop, т.е. на Фиг. 6а), где каждый ресурс имеет одинаковый TD размер, в общем составляющий один или более OFDM-символов, и одинаковый FD размер, составляющий один или более частотных SRS подканалов. Далее по тексту описания изобретения и на Фиг. 6-7 без ограничения общности TD размер частотно-временного ресурса для передачи SRS считается равным один OFDM-символ. TD размер и FD размер ресурса относятся к упомянутым параметрам для выполнения внутренней FH, которые могут быть включены в информацию конфигурации FH.

Как видно из Фиг. 6а, FD размер ресурса для передачи SRS задан на базовой станции таким образом, что набор частотных SRS подканалов в обеспечивает зондирование всей SRS полосы за два OFDM-символа. Также видно, что за счет конфигурирования на базовой станции FD положений (набора частотных сдвигов ) рассматриваемого обеспечивается зондирование посредством SRS всей UL BWP за перескока.

Использование в иллюстративной реализации по Фиг. 6а лишь двух OFDM-символов, из имеющихся четырех OFDM-символов для внутренней FH для SRS не обязательно означает неиспользование оставшихся двух OFDM-символов Так, согласно возможному варианту осуществления, эти два OFDM-символа рассматриваемого могут быть выделены базовой станцией другому пользовательскому оборудованию (к примеру, UE_c) для аналогичного выполнения им внутренней FH для SRS.

Иллюстративная реализация, рассматриваемая на Фиг. 6b, по существу, аналогична таковой, рассмотренной выше со ссылкой на Фиг. 6а, за исключением того, что в случае по Фиг. 6b базовой станцией принято решение выполнить UL передачу SRS более узкополосной, и, как следствие, FD размер ресурса для передачи SRS задан на базовой станции таким образом, что набор частотных SRS подканалов в рассматриваемом обеспечивает зондирование всей SRS полосы за все четыре OFDM-символа, т.е. в данном случае для зондирования задействуется весь TD размер

Из иллюстративных реализаций, обсужденных выше со ссылкой на Фиг. 6а, 6b, следует обеспечиваемая настоящим изобретением гибкости в плане распределения ресурсов. Так, как видно из Фиг. 6b, благодаря конфигурации FH согласно рассматриваемому варианту осуществления настоящего изобретения, UE_b для UL передачи SRS сигналов может задействовать все доступные OFDM-символы, так что, с одной стороны, передача является более узкополосной и обеспечивает должное зондирование, а, с другой стороны, избегаются коллизии с UL передачами других пользовательских оборудований (например, с передачей PUSCH от UE_a). Как видно из Фиг. 6а, благодаря конфигурации FH согласно рассматриваемому варианту осуществления настоящего изобретения, UE_b для UL передачи SRS сигналов может задействовать часть доступных OFDM-символов для зондирования, и хотя передача SRS становится менее узкополосной, обеспечивается возможность использования незадействуемых OFDM-символов другим пользовательским оборудованием(ями) для собственной передачи SRS; опять же, коллизии с UL передачами других пользовательских оборудований в частотной области не допускаются. С точки зрения PUSCH, настоящим изобретением устраняется описанное выше ограничение 5G NR FH в виде только двух перескоков внутри слота или между двумя соседними слотами (см. Фиг. 1a, 1b).

Здесь необходимо подчеркнуть, что хотя на Фиг. 6а, 6b иллюстративная конфигурация FH показана занимающей весь UL TTI во временной области, этим не накладывается ограничение на настоящее изобретение - как отмечалось ранее, данная конфигурация может начинаться после начала UL TTI и заканчиваться до конца UL TTI.

Также следует понимать, что хотя рассмотренный выше со ссылкой на Фиг. 6а, 6b вариант осуществления с внутренней FH для SRS и является предпочтительным, тем не менее, он не является обязательным. Так внутренняя FH может не задействоваться, и FH для передачи SRS может реализовываться только за счет перескоков в этом случае FD размер ресурса для передачи SRS внутри задается на базовой станции равным FD размеру обеспечивая зондирование SRS полосы за один OFDM-символ.

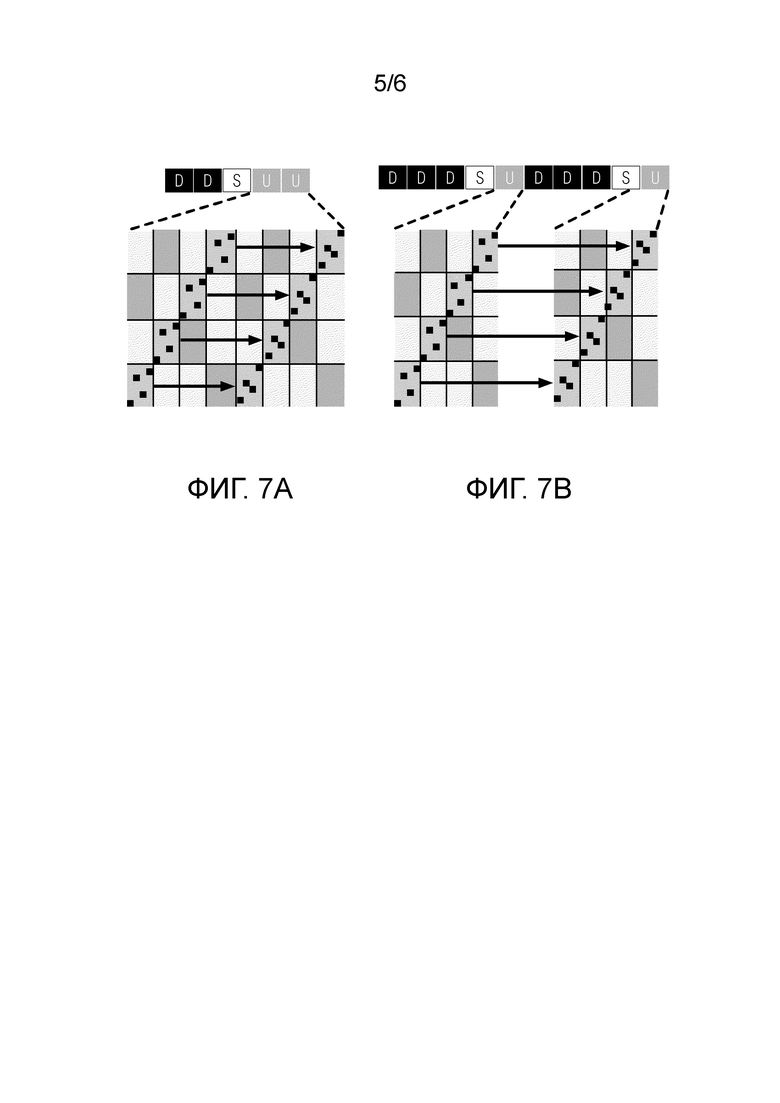

На Фиг. 7а, 7b рассматриваются иллюстративные реализации, которые, по сути, являются продолжением, развитием обсуждения предпочтительного варианта осуществления настоящего изобретения с внутренней FH для передачи SRS по Фиг. 6а, 6b. А именно, в отличие от реализаций по Фиг. 6а, 6b, в иллюстративных реализациях, описываемых со ссылкой на Фиг. 7а, 7b, FD размер ресурса для передачи SRS задан на базовой станции таким образом, что набором частотных SRS подканалов в соответствующем обеспечено зондирование части SRS полосы и, соответственно, за перескока посредством данного обеспечивается SRS зондирование лишь части UL BWP за один UL TTI. Более конкретно, в случае рассматриваемых реализаций по Фиг. 7а, 7b на базовой станции принято решение выполнить UL передачу SRS в высокой степени узкополосной, обеспечивая очень высокую спектральную плотность мощности данной передачи и, соответственно, высокое качество оценки канала на стороне базовой станции. В соответствии с рассматриваемым предпочтительным вариантом осуществления, подход согласно настоящему изобретению позволяет бесшовным образом выполнить SRS зондирование оставшейся части UL BWP в последующем(их) UL TTI.

На Фиг. 7а проиллюстрировано задействование двух смежных UL TTI. В первом (левом) UL TTI посредством использования конфигурации FH, аналогичной таковой по Фиг. 6b, обеспечено зондирование части SRS полосы рассматриваемого а именно ее половины. Во втором (левом) UL TTI конфигурация FH как таковая повторяется, то есть задействуются те же сконфигурированные TFU_hop с теми же размерностями и частотными сдвигами, что и в первом UL TTI, при этом в соответствующем второго UL TTI внутренняя FH для SRS реализуется на основе той же функции FH (см. уравнения (5)-(7)) и с теми же TD и FD размерами ресурса для передачи SRS, что и в первом UL TTI. Упомянутый соответствующий во втором UL TTI может без ограничения общности быть обозначен далее по тексту настоящей заявки как лишь в целях отличения его от в первом UL TTI. В общем, набором частотных SRS подканалов в также обеспечивается зондирование части SRS полосы но сами эти частотные SRS подканалы задаются в по меньшей мере, частично отличающимися от таковых в первого UL TTI. Как видно из иллюстрации по Фиг. 7а, частотные SRS подканалы в заданы полностью отличающимися от частотных SRS подканалов в и, соответственно, упомянутая половина SRS полосы и половина SRS полосы в совокупности составляют всю зондируемую SRS полосу, то есть конфигурацией FH согласно рассматриваемой реализации достигается SRS зондирование всей UL BWP за два смежных UL TTI.

Здесь необходимо подчеркнуть, что вышеуказанная бесшовность реализуется, в том числе, за счет обеспечиваемой уравнением (7) непрерывной, сквозной индексации OFDM-символов внутри TFU_hop при рассматриваемом повторении конфигурации FH. Так, возвращаясь к уравнению (7), его член обеспечивает медленное инкрементальное увеличение индекса через каждые перескоков (в реализации, иллюстрируемой со ссылкой на Фиг. 7а, ), тогда как член обеспечивает независимое инкрементальное увеличение индекса внутри отдельного TFU_hop (в реализации по Фиг. 7а ).

Реализация по Фиг. 7b отличается от реализации, проиллюстрированной выше со ссылкой на Фиг. 7а, лишь тем, что задействуемые UL TTI являются несмежными (или последовательными) во временной области.

Как и в случае Фиг. 6а, 6b, необходимо подчеркнуть, что хотя на Фиг. 7а, 7b иллюстративная конфигурация FH показана занимающей весь UL TTI целиком во временной области, этим не накладывается ограничение на настоящее изобретение: как отмечалось ранее, данная конфигурация может начинаться после начала UL TTI и заканчиваться до конца UL TTI - так, в этом случае на иллюстрации по Фиг. 7а конфигурация FH в первом UL TTI не будет смежной во временной области с повтором конфигурации FH во втором UL TTI, смежном с первым UL TTI.

Также следует понимать, что, в отличие от иллюстраций по Фиг. 7а, 7b, каждая из части SRS полосы, зондирование которой обеспечивается набором частотных SRS подканалов в в первом UL TTI, и части SRS полосы, зондирование которой обеспечивается набором частотных SRS подканалов в во втором UL TTI, может быть меньше половины SRS полосы; соответственно, отвечающая предпочтительному варианту осуществления реализация подхода, описанная со ссылкой на Фиг. 7а, 7b, в таком случае аналогичным образом расширяется на большее число UL TTI, независимо от того, являются ли они смежными или нет, в целях достижения SRS зондирования всей UL BWP за это большее число UL TTI. Также не должен рассматриваться в качестве ограничения и тот факт, что на Фиг. 7а, 7b наборы частотных SRS подканалов в рассматриваемых соответствующих соседних UL TTI показаны полностью отличающимися в частотной области.

Помимо этого, необходимо отметить, что порядком нумерации TFU_hop, использовавшимся на Фиг. 5-7, не накладывается ограничение на настоящее изобретение.

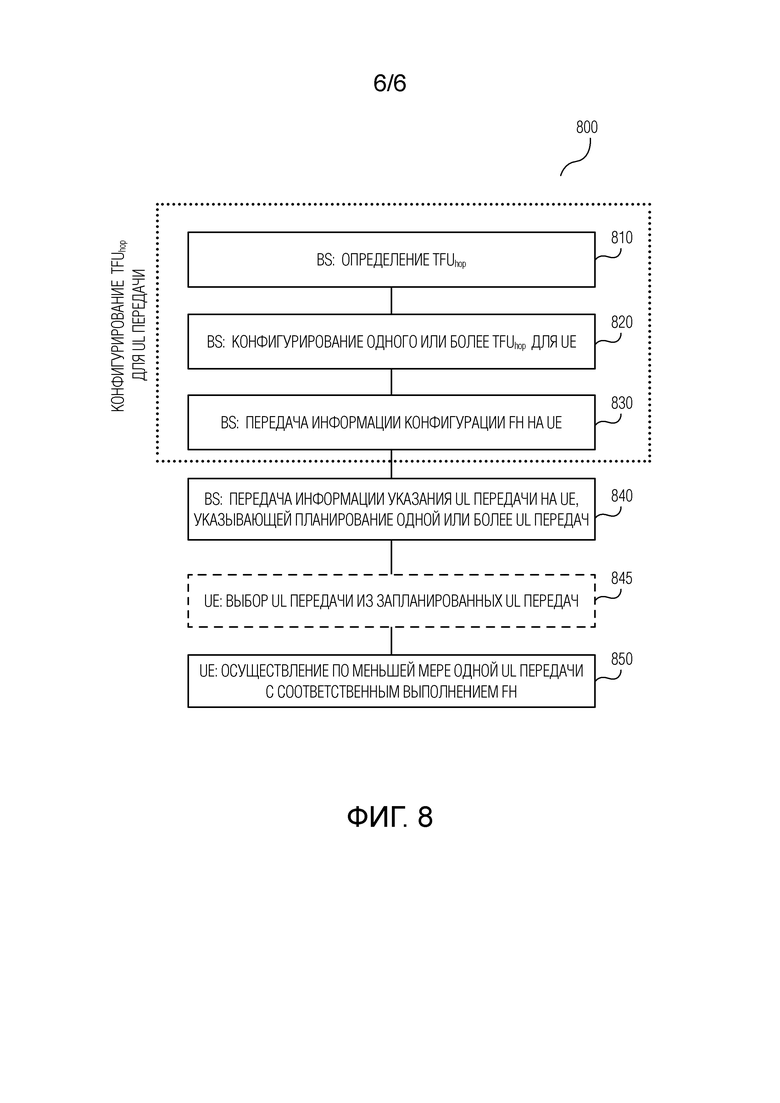

Далее со ссылкой на блок-схему по Фиг. 8 приводится описание способа UL передачи с FH в системе беспроводной связи, согласно настоящему изобретению.

На этапах 810-830 для пользовательских оборудований конфигурируются TFU_hop для UL передачи.

На этапе 810 на базовой станции, например, такой как BS 402-А, 402-В, 402-С по Фиг. 4, определяются TFU_hop, при этом, по меньшей мере, задается TD размер TFU_hop. В соответствии с иллюстративным вариантом осуществления, раскрытым со ссылкой на Фиг. 5, TD размер TFU_hop может быть определен базовой станцией посредством разделения UL TTI будущей планируемой передачи на заданное число N_hops смежных подынтервалов шириной OFDM-символов каждый - в результате, TD размер TFU_hop будет составлять OFDM-символов.

Последующие этапы 820-850 выполняются в отношении каждого из, по меньшей мере, некоторых из пользовательских оборудований на связи с базовой станцией, например, таких как UE 401-1, 401-2, … по Фиг. 4. Говоря в настоящей заявке о 'по меньшей мере некоторых' из пользовательских оборудований подразумевается, в частности, следующее. Возможен сценарии, где некоторым пользовательским оборудованиям (к примеру, тем, у которых качество UL канала высокое) не требуется конфигурация FH, т.е. обслуживание таких пользовательских оборудований может быть выполнено без использования FH. Также возможные и другие сценарии исключения, где пользовательским оборудованиям, обслуживаемым базовой станцией, не требуется конфигурация FH. Соответственно, в контексте настоящей заявки под 'по меньшей мере некоторыми пользовательскими оборудованиями' в рассматриваемом контексте понимаются те из обслуживаемых базовой станцией пользовательских оборудований, которым для осуществления UL передачи требуется конфигурация FH.

На этапе 820 базовая станция конфигурирует для пользовательского оборудования один или более TFU_hop из TFU_hop, определенных на этапе 810. При этом, для каждого конфигурируемого TFU_hop на этапе 820 задаются FD положения этого TFU_hop (более конкретно, частотные сдвиги) в зависимости от времени, в соответствии с TD размером TFU_hop, заданным на этапе 810, и назначается тип UL передачи (т.е. либо PUSCH, либо PUCCH, либо SRS), для которого пользовательское оборудование должно использовать данный TFU_hop. Далее по тексту настоящей заявки и на чертежах без ограничения общности тип UL передачи, назначенный таким образом для TFU_hop, может упоминаться как 'соответствующий тип UL передачи' по отношению к TFU_hop, и наоборот TFU_hop, которому таким образом назначен тип UL передачи, может упоминаться как 'соответствующий TFU_hop' по отношению к типу UL передачи.

Варианты осуществления конфигурирования TFU_hop для пользовательских оборудований рассмотрены подробно выше со ссылкой на Фиг. 5-7. В частности, FD положение некоего TFU_hop, где i=0, …, N_hops-1 - индекс подынтервала UL TTI, может соответствовать начальной поднесущей этого TFU_hop в i-ом подынтервале UL TTI. При этом, набор FD положений TFU_hop предпочтительно параметризуется на базовой станции посредством набора соответствующих частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, - в результате, FD положение TFU_hop определяется частотным сдвигом RB_offset(i) начальной поднесущей этого TFU_hop в i-ом подынтервале UL TTI относительно опорной поднесущей, заданной на базовой станции.

В одной необязательной реализации способа 800, на этапе 810 также может быть задан FD размер TFU_hop. Как обсуждалось ранее, FD размер TFU_hop может быть определен базовой станцией посредством разделения UL BWP на N_hops смежных подполос шириной поднесущих каждая - в результате, FD размер TFU_hop будет составлять поднесущих. В другой, альтернативной необязательной реализации способа 800, FD размер TFU_hop может быть задан базовой станцией на этапе 820; при этом, как отмечалось ранее, в данной альтернативной реализации FD размер TFU_hop может задаваться по-разному для разных пользовательских оборудований.

На этапе 830 базовая станция передает на пользовательское оборудование информацию конфигурации FH. В информацию конфигурации FH базовой станцией включаются, по меньшей мере, TD размер TFU_hop для каждого TFU_hop из одного или более TFU_hop, сконфигурированных для пользовательского оборудования на этапе 820, один или более параметров, на основе которых могут быть определены FD положения этого TFU_hop во времени, а также соответствующий тип UL передачи, назначенный данному TFU_hop на этапе 810.

Аспекты формирования информации конфигурации FH были обсуждены выше со ссылкой на Фиг. 5-7. В частности, в информацию конфигурации FH могут в необязательном порядке быть включены FD размер TFU_hop и индекс опорной поднесущей. В соответствии с данным обсуждением, одним или более параметрами, которые включаются в информацию конфигурации FH и на основе которых пользовательское оборудование может определять FD положения TFU_hop в зависимости от OFDM-символа, предпочтительно является соответствующий набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1. Как отмечалось в упомянутом обсуждении, DL передача информации конфигурации FH может осуществляться базовой станцией посредством по меньшей мере одного из RRC сигнализации, MAC сигнализации и DCI.

На этапе 840 базовая станция выполняет DL передачу на пользовательское оборудование контрольной информации, указывающей планирование UL передачи для пользовательского оборудования. Планируемая UL передача, в общем, может быть одного или более из вышеупомянутых типов UL передачи. Соответственно, в рассматриваемом случае контрольной информацией, передаваемой на этапе 840, для пользовательского оборудования будет сигнализироваться планирование UL передачи каждого из запланированных типов UL передачи на соответствующий TFU_hop из одного или более TFU_hop, сконфигурированных для пользовательского оборудования на этапах 810-830; более конкретно, данной контрольной информацией могут указываться ресурсы, выделяемые внутри соответствующего TFU_hop, для выполнения пользовательским оборудованием UL передачи запланированного типа.

В качестве примера, согласно одной возможной реализации, для некоего пользовательского оборудования (к примеру, UE_b с Фиг. 6а) базовой станцией на этапах 810-830 сконфигурирован один TFU_hop, с назначением этому TFU_hop соответствующего типа UL передачи (PUSCH), для которого UE_b должно использовать сконфигурированный ему TFU_hop. В этом случае контрольная информация, передаваемая базовой станицей на UE_b на этапе 840, будет указывать для UE_b планирование, на сконфигурированный TFU_hop, UL передачи соответствующего типа UL передачи, т.е. PUSCH в данном примере, или, иными словами, контрольной информацией для UE_b будет указываться выделение ресурсов в сконфигурированном TFU_hop для осуществления этим пользовательским оборудованием передачи PUSCH с соответственным выполнением FH.

Согласно другой возможной реализации, для некоего пользовательского оборудования базовой станцией на этапах 810-830 сконфигурированы два или более TFU_hop, с назначением каждому из сконфигурированных TFU_hop соответствующего типа UL передачи, для которого пользовательское оборудование должно использовать этот TFU_hop. Так, при обсуждении Фиг. 5 рассматривался вариант, когда для UE₂ базовой станцией сконфигурированы два TFU_hop, а именно второй и первый TFU_hop в нотации по Фиг. 5. В этом случае контрольная информация, передаваемая базовой станицей на пользовательское оборудование на этапе 840, может указывать для пользовательского оборудования планирование UL передачи двух или более разных типов UL передачи; более конкретно, контрольной информацией будет сигнализироваться планирование UL передачи каждого из запланированных типов UL передачи на соответствующий TFU_hop из сконфигурированных TFU_hop, т.е. указание ресурсов, выделенных внутри соответствующего TFU_hop. В упомянутом варианте по Фиг. 5, рассматриваемом здесь в качестве примера, контрольная информация, передаваемая на UE₂ на этапе 840, может указывать для UE₂ планирование передачи PUSCH на первый TFU_hop и планирование передачи SRS на второй TFU_hop.

Для пояснения аспекта распределения ресурсов, предусмотренного настоящим изобретением, далее рассматривается пояснительный пример, в котором для двух пользовательских оборудований базовой станцией на этапах 810-830 сконфигурирован один и тот же TFU_hop в UL TTI и для обоих пользовательских оборудований в качестве типа UL передачи для сконфигурированного TFU_hop назначена передача SRS. При этом контрольной информацией согласно этапу 840 для одного из пользовательских оборудований может быть указано выделение OFDM-символов (т.е. ресурсов во временной области) внутри сконфигурированного TFU_hop как показано на Фиг. 6а, а для другого из пользовательских оборудований может быть указано выделение остальных OFDM-символов этого TFU_hop.

Сама DL передача контрольной информации на этапе 840 может быть выполнена с базовой станции известным для специалиста образом. Предпочтительно, данная DL передача осуществляется посредством DCI. В то же время, как и в случае информации конфигурации FH, в соответствии с одним из возможных вариантов реализации, контрольная информация согласно этапу 840 может передаваться с базовой станции не как единое целое, с возможным разнесением соответствующих DL передач во времени. Рассмотренная передача контрольной информации согласно этапу 840 может неограничительным образом обобщенно упоминаться по тексту заявки и на чертежах как передача информации указания UL передачи.

На этапе 850 пользовательское оборудование, используя принятые информацию конфигурации FH и информацию указания IJL передачи, осуществляет UL передачу с FH на базовую станцию. Согласно одному варианту осуществления, пользовательское оборудование может осуществить UL передачу запланированных типов UL передачи, как просигнализировано информацией указания UL, с выполнением FH на основе соответствующих TFU_hop, сконфигурированных для пользовательского оборудования.

В то же время, как отмечалось выше со ссылкой на Фиг. 5, на одни и те же OFDM-символы UL TTI базовой станцией для одного пользовательского оборудования может быть запланирована UL передача двух или более разных типов UL передачи с FH, с соответственным конфигурированием базовой станцией для этого пользовательского оборудования двух или более TFU_hop. Так, возвращаясь к рассмотрению иллюстративного примера по Фиг. 5, можно предположить, что на одни и те же OFDM-символы для UE₂ запланированы две UL передачи: к примеру, являющаяся периодической передача SRS могла быть преконфигурирована полустатически, с помощью RRC сигнализации, а передача PUSCH спланирована динамически, с помощью DCI. Соответственно, для UE₂ базовой станцией конфигурируются второй TFU_hop для передачи SRS и первый TFU_hop для передачи PUSCH (см. Фиг. 5).

Тем не менее, с точки зрения реализации для пользовательского оборудования (UE₂ в рассматриваемом примере) одновременное осуществление таких UL передач может оказаться затруднительным, даже несмотря на то эти передачи не перекрываются по частоте в соответствии с предложенной методологией FH. Соответственно, для такого случая согласно другому варианту осуществления настоящего изобретения предусмотрен механизм, обеспечивающий пользовательскому оборудованию возможность выбрать и осуществить только одну из запланированных UL передач, согласованным с базовой станцией образом.

В соответствии с рассматриваемым другим вариантом осуществления, данный механизм реализуется посредством заблаговременного задания на базовой станции и на пользовательском оборудовании правила приоритизации типов UL передачи. К примеру, такое правило может быть задано на базовой станции и заранее просигнализировано на пользовательское оборудование, например, посредством RRC сигнализации, либо определено в спецификации системы связи. Согласно правилу приоритизации каждой из, например, передачи PUSCH, передачи PUCCH, передачи SRS соответственно назначен разный приоритет, что может быть проиллюстрировано в порядке убывания приоритета как PUSCH→PUCCH→SRS, PUCCH→PUSCH→SRS, SRS→PUCCH→PUSCH или т.п.

Таким образом, в соответствии с рассматриваемым другим вариантом осуществления, этап 850 непосредственного выполнения пользовательским оборудованием UL передачи с FH будет предваряться этапом 845 выбора на пользовательским оборудовании одной из запланированных UL передач согласно преконфигурированному правилу приоритизации типов UL передачи; в результате, пользовательским оборудованием на этапе 850 будет осуществляться только UL передача выбранного типа с FH, выполняемой на основе TFU_hop, соответствующего выбранному типу UL передачи.

На этапе 850, в любом из рассмотренных двух вариантов осуществления, при передаче SRS может применяться внутренняя FH, обсужденная выше со ссылкой на Фиг. 6-7.

Следует также понимать, что проиллюстрированные примерные варианты осуществления являются всего лишь предпочтительными, а не единственно возможными вариантами реализации настоящего изобретения. Точнее, объем настоящего изобретения определяется нижеследующей формулой изобретения и ее эквивалентами.

Изобретение относится к области конфигурирования и осуществления передачи по восходящей линии связи (UL) со скачкообразной перестройкой частоты (FH). Технический результат - обеспечение согласованности структур FH для передач SRS и PUSCH с достижением лучшего покрытия при мультиплексированной передаче SRS и PUSCH с FH и гибкой поддержкой при этом различных структур кадра, без обязательной привязки к границам слота. Для чего определяют частотно-временные блоки FH ( ) для UL передачи, при этом определение содержит задание размера во временной области (TD размера). Для каждого пользовательского оборудования (UE) на связи с базовой станцией: конфигурируют для UE один или более из упомянутых определенных , причем конфигурирование одного или более содержит этапы, на которых для каждого конфигурируемого задают положения в частотной области (FD положения) в зависимости от времени в соответствии с TD размером и соответственно конфигурируют тип UL передачи, для которого UE должно использовать ; передают на UE первую контрольную информацию, содержащую по меньшей мере TD размер и для каждого из одного или более , сконфигурированных для UE, соответствующий тип UL передачи и один или более параметров, на основе которых могут быть определены FD положения ; и передают на UE вторую контрольную информацию, по меньшей мере, сигнализирующую для UE планирование UL передачи одного или более типов UL передачи, при этом вторая контрольная информация указывает планирование UL передачи каждого из запланированных одного или более типов UL передачи на соответствующий из сконфигурированных одного или более . 6 н. и 47 з.п. ф-лы, 13 ил.

1. Способ передачи по восходящей линии связи (UL) со скачкообразной перестройкой частоты (FH) в системе беспроводной связи, содержащий этапы, на которых:

на базовой станции (BS) системы беспроводной связи определяют частотно-временные блоки FH (TFU_hop) для UL передач, при этом определение TFU_hop содержит этап, на котором задают размер TFU_hop во временной области (TD размер);

для каждого из по меньшей мере некоторых из пользовательских оборудований (UE) на связи с базовой станцией,

на базовой станции конфигурируют для пользовательского оборудования один или более TFU_hop из упомянутых TFU_hop, причем конфигурирование одного или более TFU_hop содержит этапы, на которых для каждого конфигурируемого TFU_hop: задают положения TFU_hop в частотной области (FD положения) в зависимости от времени, в соответствии с TD размером TFU_hop, и соответственно конфигурируют тип UL передачи, для которого TFU_hop должен использоваться пользовательским оборудованием;

посредством базовой станции передают на пользовательское оборудование первую контрольную информацию, содержащую по меньшей мере TD размер TFU_hop и для каждого TFU_hop из одного или более TFU_hop, сконфигурированных для пользовательского оборудования, соответствующий тип UL передачи и один или более параметров, на основе которых могут быть определены FD положения TFU_hop;

посредством базовой станции передают на пользовательское оборудование вторую контрольную информацию, по меньшей мере, сигнализирующую пользовательскому оборудованию планирование UL передачи одного или более типов UL передачи, при этом вторая контрольная информация указывает планирование UL передачи каждого из запланированных одного или более типов UL передачи на соответствующий TFU_hop из сконфигурированных одного или более TFU_hop; и

посредством пользовательского оборудования, с использованием принятых первой контрольной информации и второй контрольной информации, осуществляют UL передачу по меньшей мере одного типа UL передачи из запланированных одного или более типов UL передачи на базовую станцию, причем UL передача осуществляется с FH, выполняемой на основе соответствующего по меньшей мере одного TFU_hop из сконфигурированных одного или более TFU_hop.

2. Способ по п. 1, в котором TD размер TFU_hop определяется посредством разделения UL интервала времени передачи (TTI) на заданное число N_hops смежных подынтервалов шириной OFDM-символов каждый, так что TD размер TFU_hop составляет OFDM-символов,

при этом FD положение TFU_hop, где i=0, …, N_hops-1 - индекс подынтервала UL TTI из упомянутых подынтервалов UL TTI, соответствует начальной поднесущей TFU_hop в i-м подынтервале UL TTI.

3. Способ по п. 2, в котором

UL TTI представляет собой слот, при этом OFDM-символов составляют минислот, либо

UL TTI представляет собой блок смежных слотов или минислотов либо UL часть кадра, при этом OFDM-символов составляют минислот или слот.

4. Способ по п. 3, в котором длительность кадра составляет 10 мс, размер слота составляет 14 OFDM-символов, а размер минислота составляет 2, или 4, или 7 OFDM-символов.

5. Способ по любому из пп. 2-4, в котором

упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, причем FD положение TFU_hop определяется частотным сдвигом RB_offset(i) начальной поднесущей TFU_hop в i-м подынтервале UL TTI относительно опорной поднесущей, заданной на базовой станции, либо

упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является величина частотного сдвига и набор целочисленных параметров, на основе которых может быть определен упомянутый набор частотных сдвигов.

6. Способ по п. 5, в котором

индекс опорной поднесущей включается в состав первой контрольной информации либо

индекс опорной поднесущей передается базовой станцией на пользовательское оборудование отдельно от первой контрольной информации посредством управляющей информации нисходящей линии связи (DCI).

7. Способ по п. 1, в котором типом UL передачи является передача опорных сигналов зондирования (SRS), либо передача физического совместно используемого канала восходящей линии связи (PUSCH), либо передача физического канала управления восходящей линии связи (PUCCH).

8. Способ по любому из пп. 2-6, в котором типом UL передачи является передача SRS, либо передача PUSCH, либо передача PUCCH.

9. Способ по п. 8, в котором, когда типом UL передачи, сконфигурированным для TFU_hop, является передача SRS, упомянутое выполнение FH при осуществлении UL передачи дополнительно содержит выполнение внутренней FH для SRS сигналов внутри этого TFU_hop на основе функции скачкообразной перестройки частоты SRS, при этом первая контрольная информация дополнительно содержит параметры для выполнения внутренней FH, заданные на базовой станции.

10. Способ по п. 9, в котором внутренняя FH выполняется на основе набора частотно-временных ресурсов для передачи SRS, причем каждый ресурс имеет одинаковый TD размер, составляющий один или более OFDM-символов, и одинаковый размер в частотной области (FD размер), составляющий один или более частотных SRS подканалов, при этом TD размер и FD размер относятся к упомянутым параметрам для выполнения внутренней FH.

11. Способ по п. 10, в котором FD размер ресурса для передачи SRS задается на базовой станции таким образом, что набор частотных SRS подканалов в обеспечивает зондирование всей SRS полосы

12. Способ по п. 11, в котором

для передачи SRS задействуются все OFDM-символов либо

для передачи SRS задеиствуется часть OFDM-символов

13. Способ по п. 10, в котором FD размер ресурса для передачи SRS задан на базовой станции таким образом, что набором частотных SRS подканалов в обеспечено зондирование части SRS полосы при этом упомянутая UL передача осуществлена пользовательским оборудованием в первом UL TTI, причем способ дополнительно содержит этап, на котором:

во втором UL TTI, который является следующим по отношению к первому UL TTI, посредством пользовательского оборудования осуществляют UL передачу SRS на базовую станцию, причем UL передача SRS осуществляется с FH, выполняемой на основе TFU_hop во втором UL TTI имеющего те же FD положения, что и у , при этом выполнение FH при осуществлении UL передачи SRS содержит выполнение внутренней FH для SRS сигналов внутри с теми же размерами ресурса для передачи SRS, что использовались в причем набором частотных SRS подканалов в обеспечивается зондирование части SRS полосы

14. Способ по п. 13, в котором упомянутая часть SRS полосы и упомянутая часть SRS полосы в совокупности составляют всю зондируемую SRS полосу.

15. Способ по п. 12 или 13, в котором частотные SRS подканалы в отличаются от частотных SRS подканалов в

16. Способ по любому из пп. 13-15, в котором первый UL TTI и второй UL TTI являются смежными либо

первый UL TTI и второй UL TTI являются несмежными.

17. Способ по любому из пп. 2-16, в котором упомянутое определение TFU_hop дополнительно содержит задание FD размера TFU_hop, причем FD размер TFU_hop определяется посредством разделения полосы частот системы или ее части на N_hops смежных подполос шириной поднесущих каждая, так что FD размер TFU_hop составляет поднесущих, при этом первая контрольная информация дополнительно содержит FD размер TFU_hop.

18. Способ по п. 17, в котором поднесущих составляют один или более физических ресурсных блоков (PRB), причем размер PRB составляет 12 поднесущих, при этом в каждый момент времени разные TFU_hop не перекрываются в частотной области.

19. Способ по любому из предшествующих пунктов, в котором

первая контрольная информация передается посредством по меньшей мере одного из сигнализации уровня управления радиоресурсами (RRC), сигнализации уровня доступа к среде (MAC) и DCI,

вторая контрольная информация передается посредством DCI.

20. Способ конфигурирования передачи по восходящей линии связи (UL) со скачкообразной перестройкой частоты (FH), выполняемый на базовой станции (BS) системы беспроводной связи, при этом способ содержит этапы, на которых:

определяют частотно-временные блоки FH (TFU_hop) для UL передач, при этом определение TFU_hop содержит этап, на котором задают размер TFU_hop во временной области (TD размер);

для каждого из по меньшей мере некоторых из пользовательских оборудований (UE) на связи с базовой станцией,

конфигурируют для пользовательского оборудования один или более TFU_hop из упомянутых TFU_hop, причем конфигурирование одного или более TFU_hop содержит этапы, на которых для каждого конфигурируемого TFU_hop: задают положения TFU_hop в частотной области (FD положения) в зависимости от времени, в соответствии с TD размером TFU_hop, и соответственно конфигурируют тип UL передачи, для которого TFU_hop должен использоваться пользовательским оборудованием;

передают на пользовательское оборудование первую контрольную информацию, содержащую по меньшей мере TD размер TFU_hop и для каждого TFU_hop из одного или более TFU_hop, сконфигурированных для пользовательского оборудования, соответствующий тип UL передачи и один или более параметров, на основе которых могут быть определены FD положения TFU_hop; и

передают на пользовательское оборудование вторую контрольную информацию, по меньшей мере, сигнализирующую пользовательскому оборудованию планирование UL передачи одного или более типов UL передачи, при этом вторая контрольная информация указывает планирование UL передачи каждого из запланированных одного или более типов UL передачи на соответствующий TFU_hop из сконфигурированных одного или более TFU_hop.

21. Способ по п. 20, в котором TD размер TFU_hop определяется посредством разделения UL TTI на заданное число N_hops смежных подынтервалов шириной OFDM-символов каждый, так что TD размер TFU_hop составляет OFDM-символов,

при этом FD положение TFU_hop, где i=0, …, N_hops-1 - индекс подынтервала UL TTI из упомянутых подынтервалов UL TTI, соответствует начальной поднесущей TFU_hop в i-м подынтервале UL TTI.

22. Способ по п. 21, в котором

UL TTI представляет собой слот, при этом OFDM-символов составляют минислот, либо

UL TTI представляет собой блок смежных слотов или минислотов либо UL часть кадра, при этом OFDM-символов составляют минислот или слот.

23. Способ по п. 22, в котором длительность кадра составляет 10 мс, размер слота составляет 14 OFDM-символов, а размер минислота составляет 2, или 4, или 7 OFDM-символов.

24. Способ по любому из пп. 21-23, в котором упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, причем FD положение TFU_hop определяется частотным сдвигом RB_offset(i) начальной поднесущей TFU_hop в i-м подынтервале UL TTI относительно опорной поднесущей, заданной на базовой станции, либо

упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является величина частотного сдвига и набор целочисленных параметров, на основе которых может быть определен упомянутый набор частотных сдвигов.

25. Способ по п. 24, в котором

индекс опорной поднесущей включается в состав первой контрольной информации либо

индекс опорной поднесущей передается базовой станцией на пользовательское оборудование отдельно от первой контрольной информации посредством DCI.

26. Способ по любому из пп. 20-25, в котором типом UL передачи является передача SRS, либо передача PUSCH, либо передача PUCCH.

27. Способ по любому из пп. 21-26, в котором упомянутое определение TFU_hop дополнительно содержит задание размера TFU_hop в частотной области (FD размера), причем FD размер TFU_hop определяется посредством разделения полосы частот системы или ее части на N_hops смежных подполос шириной поднесущих каждая, так что FD размер TFU_hop составляет поднесущих, при этом первая контрольная информация дополнительно содержит FD размер TFU_hop.

28. Способ по п. 27, в котором поднесущих составляют один или более PRB, причем размер PRB составляет 12 поднесущих, при этом в каждый момент времени разные TFU_hop не перекрываются в частотной области.

29. Способ по любому из пп. 20-28, в котором

первая контрольная информация передается посредством по меньшей мере одного из RRC сигнализации, MAC сигнализации и DCI и

вторая контрольная информация передается посредством DCI.

30. Способ передачи по восходящей линии связи (UL) со скачкообразной перестройкой частоты (FH), выполняемый пользовательским оборудованием (UE), находящимся на связи с базовой станцией (BS) в системе беспроводной связи, при этом способ содержит этапы, на которых:

принимают от базовой станции первую контрольную информацию, причем первая контрольная информация содержит для каждого из одного или более частотно-временных блоков FH (TFU_hop), сконфигурированных на базовой станции для пользовательского оборудования, один или более параметров, на основе которых могут быть определены положения TFU_hop в частотной области (FD положения) в зависимости от времени, и соответствующий тип UL передачи, для которого TFU_hop должен использоваться пользовательским оборудованием, при этом первая контрольная информация дополнительно содержит размер TFU_hop во временной области (TD размер), причем FD положения TFU_hop в зависимости от времени определяются с использованием TD размера TFU_hop;

принимают от базовой станции вторую контрольную информацию, по меньшей мере, сигнализирующую пользовательскому оборудованию планирование UL передачи одного или более типов UL передачи, при этом вторая контрольная информация указывает планирование UL передачи каждого из запланированных одного или более типов UL передачи на соответствующий TFU_hop из сконфигурированных одного или более TFU_hop; и

с использованием принятых первой контрольной информации и второй контрольной информации, осуществляют UL передачу по меньшей мере одного типа UL передачи из запланированных одного или более типов UL передачи на базовую станцию, причем UL передача осуществляется с FH, выполняемой на основе соответствующего по меньшей мере одного TFU_hop из сконфигурированных одного или более TFU_hop.

31. Способ по п. 30, в котором TD размер TFU_hop определен на базовой станции посредством разделения UL TTI на заданное число N_hops смежных подынтервалов шириной OFDM-символов каждый, так что TD размер TFU_hop составляет OFDM-символов,

при этом FD положение TFU_hop, где i=0, …, N_hops-1 - индекс подынтервала UL TTI из упомянутых подынтервалов UL TTI, соответствует начальной поднесущей TFU_hop в i-м подынтервале UL TTI.

32. Способ по п. 31, в котором

UL TTI представляет собой слот, при этом OFDM-символов составляют минислот, либо

UL TTI представляет собой блок смежных слотов или минислотов либо UL часть кадра, при этом OFDM-символов составляют минислот или слот.

33. Способ по п. 32, в котором длительность кадра составляет 10 мс, размер слота составляет 14 OFDM-символов, а размер минислота составляет 2, или 4, или 7 OFDM-символов.

34. Способ по любому из пп. 30-33, в котором для пользовательского оборудования сконфигурирован один TFU_hop, при этом

первая контрольная информация содержит один или более параметров, на основе которых могут быть определены FD положения сконфигурированного TFU_hop в зависимости от времени, в соответствии с TD размером TFU_hop, и соответствующий тип UL передачи, для которого пользовательское оборудование должно использовать сконфигурированный TFU_hop,

вторая контрольная информация, по меньшей мере, указывает планирование, на сконфигурированный TFU_hop, UL передачи соответствующего типа UL передачи,

при упомянутом осуществлении UL передачи осуществляют UL передачу соответствующего типа UL передачи, причем UL передача осуществляется с FH, выполняемой на основе сконфигурированного TFU_hop.

35. Способ по любому из пп. 30-33, в котором для пользовательского оборудования сконфигурированы два или более TFU_hop, при этом

первая контрольная информация содержит для каждого из сконфигурированных TFU_hop один или более параметров, на основе которых могут быть определены FD положения TFU_hop в зависимости от времени, в соответствии с TD размером TFU_hop, и соответствующий тип UL передачи, для которого TFU_hop должен использоваться пользовательским оборудованием,

вторая контрольная информация, по меньшей мере, сигнализирует планирование UL передачи двух или более разных типов UL передачи на одни и те же OFDM-символы упомянутого UL TTI, при этом вторая контрольная информация указывает планирование UL передачи каждого из запланированных типов UL передачи на соответствующий TFU_hop из сконфигурированных TFU_hop; и

при этом на пользовательском оборудовании и на базовой станции заранее задано правило приоритизации типов UL передачи, причем способ дополнительно содержит, перед упомянутым осуществлением UL передачи, этап, на котором выбирают один тип UL передачи из упомянутых разных типов UL передачи в соответствии с правилом приоритизации, причем при упомянутом осуществлении UL передачи осуществляют UL передачу выбранного типа UL передачи с FH, выполняемой на основе соответствующего TFU_hop.

36. Способ по п. 35, в котором типом UL передачи является передача SRS, либо передача PUSCH, либо передача PUCCH, при этом согласно правилу приоритизации каждой из передачи PUSCH, передачи PUCCH, передачи SRS соответственно назначен разный приоритет.

37. Способ по любому из пп. 31-36, в котором упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является набор частотных сдвигов {RB_offset(i)}, i=0, …, N_hops-1, причем FD положение TFU_hop определяется частотным сдвигом RB_offset(i) начальной поднесущей TFU_hop в i-м подынтервале UL TTI относительно опорной поднесущей, заданной на базовой станции, либо

упомянутыми одним или более параметрами, содержащимися в первой контрольной информации, является величина частотного сдвига и набор целочисленных параметров, на основе которых может быть определен упомянутый набор частотных сдвигов.

38. Способ по п. 37, в котором

индекс опорной поднесущей включается в состав первой контрольной информации либо

индекс опорной поднесущей передан базовой станцией на пользовательское оборудование отдельно от первой контрольной информации посредством DCI.

39. Способ по любому из пп. 31-35, 37, 38, в котором типом UL передачи является передача SRS, либо передача PUSCH, либо передача PUCCH.

40. Способ по п. 39, в котором, когда типом UL передачи,

сконфигурированным для TFU_hop, является передача SRS, упомянутое выполнение FH при осуществлении UL передачи дополнительно содержит выполнение внутренней FH для SRS сигналов внутри этого TFU_hop на основе функции скачкообразной перестройки частоты SRS, при этом первая контрольная информация дополнительно содержит параметры для выполнения внутренней FH, заданные на базовой станции.

41. Способ по п. 40, в котором внутренняя FH выполняется на основе набора частотно-временных ресурсов для передачи SRS, причем каждый ресурс имеет одинаковый TD размер, составляющий один или более OFDM-символов, и одинаковый размер в частотной области (FD размер), составляющий один или более частотных SRS подканалов, при этом TD размер и FD размер относятся к упомянутым параметрам для выполнения внутренней FH.

42. Способ по п. 41, в котором FD размер ресурса для передачи SRS задается на базовой станции таким образом, что набор частотных SRS подканалов в обеспечивает зондирование всей SRS полосы

43. Способ по п. 42, в котором

для передачи SRS задействуются все OFDM-символов либо

для передачи SRS задействуется часть OFDM-символов

44. Способ по п. 41, в котором FD размер ресурса для передачи SRS задан на базовой станции таким образом, что набором частотных SRS подканалов в обеспечено зондирование части SRS полосы при этом упомянутая UL передача осуществлена пользовательским оборудованием в первом UL TTI, причем способ дополнительно содержит этап, на котором:

во втором UL TTI, который является следующим по отношению к первому UL TTI, осуществляют UL передачу SRS на базовую станцию, причем UL передача SRS осуществляется с FH, выполняемой на основе TFU_hop во втором UL TTI имеющего те же FD положения, что и у при этом выполнение FH при осуществлении UL передачи SRS содержит выполнение внутренней FH для SRS сигналов внутри с теми же размерами ресурса для передачи SRS, что использовались в причем набором частотных SRS подканалов в обеспечивается зондирование части SRS полосы

45. Способ по п. 44, в котором упомянутая часть SRS полосы и упомянутая часть SRS полосы в совокупности составляют всю зондируемую SRS полосу.

46. Способ по п. 44 или 45, в котором частотные SRS подканалы в отличаются от частотных SRS подканалов в

47. Способ по любому из пп. 44-46, в котором

первый UL TTI и второй UL TTI являются смежными либо

первый UL TTI и второй UL TTI являются несмежными.

48. Способ по любому из пп. 31-47, в котором первая контрольная информация дополнительно содержит FD размер TFU_hop, составляющий поднесущих, причем FD размер TFU_hop определен на базовой станции посредством разделения полосы частот системы или ее части на N_hops смежных подполос шириной поднесущих каждая.

49. Способ по п. 48, в котором поднесущих составляют один или более PRB, причем размер PRB составляет 12 поднесущих, при этом в каждый момент времени разные TFU_hop не перекрываются в частотной области.

50. Способ по любому из пп. 30-49, в котором

первая контрольная информация передается посредством по меньшей мере одного из RRC сигнализации, MAC сигнализации и DCI и

вторая контрольная информация передается посредством DCI.

51. Система беспроводной связи, содержащая базовую станцию (BS), причем базовая станция содержит по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, при этом базовая станция находится на связи с пользовательским оборудованием (UE), содержащим по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, при этом в устройствах хранения данных базовой станции сохранены машиноисполняемые коды и в устройстве хранения данных пользовательского оборудования сохранены машиноисполняемые коды, причем при исполнении машиноисполняемых кодов устройствами обработки данных базовой станции и пользовательского оборудования обеспечивается выполнение способа по любому из пп. 1-19.

52. Базовая станция (BS) системы беспроводной связи, содержащая по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, при этом в устройствах хранения данных сохранены машиноисполняемые коды, которыми при их исполнении устройствами обработки данных обеспечивается выполнение способа по любому из пп. 20-29.

53. Пользовательское оборудование (UE) в системе беспроводной связи, содержащее по меньшей мере: приемопередающие устройства, устройства обработки данных и устройства хранения данных, при этом в устройствах хранения данных сохранены машиноисполняемые коды, которыми при их исполнении устройствами обработки данных обеспечивается выполнение способа по любому из пп. 30-50.
