ТУАЛЕТНАЯ СИСТЕМА ДЛЯ ДОМАШНИХ ЖИВОТНЫХ Российский патент 2025 года по МПК A01K1/01 A01K23/00

Область техники, к которой относится изобретение

[0001] Один аспект настоящего изобретения относится к туалетной системе для домашних животных.

Предшествующий уровень техники изобретения

[0002] В качестве туалетной системы для домашних животных известна конфигурация, включающая контейнер для экскрементов, который содержит туалетный наполнитель и имеет проницаемую для жидкости нижнюю поверхность, лоток, который расположен под контейнером для экскрементов и вмещает абсорбирующий лист, который поглощает мочу, проходящую через туалетный наполнитель, нижний контейнер, который содержит лоток, и верхний контейнер, расположенный над контейнером для экскрементов (см., например, патентный документ 1). В качестве такого верхнего контейнера имеется крышка в виде колпака, расположенная так, чтобы закрывать верхнее отверстие контейнера для экскрементов. Отверстие, через которое домашнее животное входит и выходит, выполнено в передней поверхности крышки в виде колпака.

Список документов

Патентные документы

[0003] Патентный документ 1: Публикация не прошедшей экспертизу патентной заявки Японии № 2021-78412.

Сущность изобретения

Техническая задача

[0004] В туалетной системе для домашних животных, снабженном крышкой в виде колпака, вход домашнего животного ограничен отверстием передней поверхности крышки в виде колпака. Когда домашнее животное входит в туалет через отверстие, тело домашнего животного может удариться о боковую стенку или верхнюю стенку, образующую отверстие, и домашнее животное может получить травму. Кроме того, например, в качестве туалета для домашних животных с крышкой в виде колпака, который не является туалетной системой, известен туалет для домашних животных, в котором нет проницаемой для жидкости нижней поверхности, но есть затвердевающий туалетный наполнитель. В таком туалете, если нижний контейнер не заполнен большим количеством туалетного наполнителя (например, с объемом наполнения высотой 5 см (40%) нижнего контейнера), домашнее животное может получить травму, ударившись животом о нижнюю стенку при входе через отверстие. Даже если наполнитель в туалете заполнен на высоту 5 см (40%), затвердевший при мочеиспускании наполнитель удаляют. Таким образом, высота наполнителя еще больше уменьшается, а количество ударов животом в момент выхода увеличивается.

[0005] Один аспект настоящего изобретения был сделан с учетом вышеизложенных обстоятельств и относится к туалетной системе для домашних животных, в которую домашнее животное может входить и выходить без повреждения тела.

Решение задачи

[0006] Туалетная система для домашних животных согласно одному аспекту настоящего изобретения содержит: контейнер для экскрементов, выполненный с возможностью размещения туалетного наполнителя и содержащий проницаемую для жидкости нижнюю поверхность; лоток, расположенный под контейнером для экскрементов и выполненный с возможностью размещения абсорбирующего листа, который поглощает жидкость, прошедшую через нижнюю поверхность; нижний контейнер, выполненный с возможностью удержания лотка; и верхний контейнер, расположенный так, чтобы закрывать верхнюю часть контейнера для экскрементов, и имеющий отверстие, через которое домашнее животное входит и выходит, при этом верхний контейнер содержит: пару боковых стенок, обращенных друг к другу, с обеих сторон в направлении ширины отверстия и проходящих в направлении вперед-назад, которое является направлением глубины верхнего контейнера, верхнюю стенку, находящуюся над отверстием и соединяющую пару боковых стенок, нижнюю стенку, находящуюся под отверстием, и направляющий участок боковой стенки, проходящий назад и внутрь в направлении ширины так, чтобы его можно было отогнуть назад от переднего торцевого участка пары боковых стенок; а часть области отверстия образована задним торцевым участком направляющего участка боковой стенки.

[0007] В туалетной системе для домашних животных согласно одному аспекту настоящего изобретения отверстие, через которое домашнее животное входит и выходит, образовано в верхнем контейнере, закрывающем верхнюю часть контейнера для экскрементов. Кроме того, в верхнем контейнере предусмотрены направляющие участки боковых стенок, проходящие назад и внутрь в направлении ширины, чтобы их можно было отогнуть назад, от переднего торцевого участка пары боковых стенок, обращенных друг к другу в направлении ширины отверстия и проходящих в направлении вперед-назад, а часть области отверстия образована задним торцевым участком направляющих участков боковой стенки. Поскольку такая туалетная система для домашних животных сконфигурирована проходящей от пары боковых стенок к отверстию через направляющие участки боковой стенки, домашнее животное, входящее внутрь туалета от боковой стенки, входит внутрь туалета, перемещая тело вдоль направляющих участков боковой стенки. Например, в конфигурации, в которой направляющие участки боковой стенки не предусмотрены, когда домашнее животное входит в туалет от боковой стенки, тело домашнего животного ударяется о боковую стенку, и домашнее животное может получить травму. В связи с этим, в туалетной системе для домашних животных согласно одному аспекту настоящего изобретения, поскольку предусмотрены направляющие участки боковой стенки, проходящие назад и внутрь в направлении ширины, домашнее животное может войти внутрь туалета, перемещая тело вдоль направляющих участков боковой стенки вдоль поверхности, и можно эффективно предотвратить травмирование домашнего животного. Как описано выше, согласно туалетной системе для домашних животных согласно одному аспекту настоящего изобретения домашнее животное может входить и выходить без повреждения тела. Кроме того, в конфигурации, в которой домашнее животное входит внутрь туалета, перемещая тело вдоль направляющих участков боковой стенки, поскольку домашнее животное может войти внутрь туалета под углом, нет необходимости выполнять операцию изменения угла (поворот) внутри туалета, которая необходима, когда домашнее животное не заходит внутрь туалета под углом, и можно обеспечить комфортное для домашнего животного туалетное пространство. Кроме того, поскольку предусмотрены направляющие участки боковой стенки, когда владелец чистит внутреннюю часть туалета, рука владельца, помещенная внутрь туалета, ударяется не о боковую стенку, а о направляющий участок боковой стенки, так что что можно предотвратить повреждение руки владельца.

[0008] В туалетной системе для домашних животных, описанной выше, направляющий участок боковой стенки может быть образован из того же элемента, что и боковая стенка. В соответствии с такой конфигурацией можно легко образовать направляющий участок боковой стенки. То есть можно легко получить туалет, который не повредит домашнему животному.

[0009] В туалетной системе для домашних животных, описанной выше, направляющий участок боковой стенки может быть образован из элемента, отдельного от боковой стенки. Согласно такой конфигурации, например, направляющий участок боковой стенки из необходимого материала может быть предусмотрен в необходимой части в соответствии с характеристиками домашнего животного. Кроме того, направляющий участок боковой стенки можно легко заменить.

[0010] В туалетной системе для домашних животных, описанной выше, угол, образованный боковой стенкой и направляющим участком боковой стенки, может быть тупым углом. В соответствии с такой конфигурацией может быть соответствующим образом реализована конструкция, в которой домашнее животное входит в туалет, перемещая тело вдоль направляющего участка боковой стенки.

[0011] В туалетной системе для домашних животных, описанной выше, верхний контейнер может дополнительно содержать: направляющий участок верхней стенки, проходящий вниз от нижнего торцевого участка верхней стенки, и направляющий участок нижней стенки, проходящий назад от верхней торцевого участка нижней стенки, направляющий участок боковой стенки, направляющий участок верхней стенки и направляющий участок нижней стенки выполнены непрерывно, а область отверстия образована задним торцевым участком направляющего участка боковой стенки, нижним торцевым участком направляющего участка верхней стенки и задним торцевым участком направляющего участка нижней стенки. Как описано выше, поскольку направляющий участок верхней стенки и направляющий участок нижней стенки предусмотрены, например, даже для домашнего животного, которое входит в туалет со стороны верхней стенки или со стороны нижней стенки (животное, у которого голова, хвост, или что-то подобное достигает стороны верхней стенки или стороны нижней стенки), поверхность направляющего участка верхней стенки или направляющего участка нижней стенки ударяет хвост или что-то подобное животного, и тело домашнего животного можно соответствующим образом предохранить от повреждений.

[0012] В туалетной системе для домашних животных, описанной выше, направляющий участок верхней стенки может быть расположен позади направляющего участка нижней стенки в направлении вперед-назад. Как описано выше, поскольку направляющий участок верхней стенки смещен назад, когда домашнее животное входит из отверстия, меньше вероятность соприкосновения тела и хвоста с верхней частью отверстия (направляющим участком верхней стенки), и можно более эффективно устранять травмирование тела домашнего животного.

[0013] В туалетной системе для домашних животных, описанной выше, нижняя поверхность контейнера для экскрементов может быть расположена ниже верхнего торцевого участка отверстия. В соответствии с такой конфигурацией нижняя поверхность контейнера для экскрементов может быть соответствующим образом расположена в области, куда попадает моча домашнего животного, когда домашнее животное испражняется, при этом вне отверстия остается только верхняя часть тела.

[0014] В туалетной системе для домашних животных, описанной выше, первая виртуальная плоскость, которая представляет собой виртуальную плоскость, проходящую через среднюю точку между верхним торцевым участком отверстия и задним торцевым участком направляющего участка нижней стенки в направлении вперед-назад и ортогональную направлению вперед-назад, может быть обращена к отверстию над центром отверстия в вертикальном направлении. В соответствии с такой конфигурацией, поскольку область, расположенная на передней стороне направляющего участка боковой стенки, которая образует отверстие, становится большой, может быть увеличена область, в которой домашнее животное перемещает тело вдоль направляющего участка боковой стенки. В результате время, за которое домашнее животное перемещает морду вдоль направляющего участка боковой стенки, и время, за которое домашнее животное перемещает тело вдоль направляющего участка боковой стенки, вероятно, будут одинаковыми, так что морда не столкнется с направляющим участком раньше, чем тело домашнего животного, как в традиционном изделии, и морда и тело вступают в контакт с направляющим участком одновременно, так что можно предотвратить травмирование домашнего животного.

[0015] В туалетной системе для домашних животных, описанной выше, вторая виртуальная плоскость, которая представляет собой виртуальную плоскость, проходящую через среднюю точку между верхним торцевым участком отверстия и передним торцевым участком нижней стенки в направлении вперед-назад и ортогональную направлению вперед-назад, может быть обращена к отверстию над центром отверстия в вертикальном направлении. В соответствии с такой конфигурацией, поскольку область, расположенная на передней стороне направляющего участка боковой стенки, которая образует отверстие, становится большой, может быть увеличена область, в которой домашнее животное перемещает тело вдоль направляющего участка боковой стенки. В результате время, за которое домашнее животное перемещает морду вдоль направляющего участка боковой стенки, и время, за которое домашнее животное перемещает тело вдоль направляющего участка боковой стенки, вероятно, будут одинаковыми, так что морда не столкнется с направляющим участком раньше, чем тело домашнего животного, как в традиционном изделии, а морда и тело вступают в контакт с направляющим участком одновременно, так что можно предотвратить травмирование домашнего животного.

[0016] В туалетной системе для домашних животных, описанной выше, боковая стенка может проходить из положения, непрерывного с нижней стенкой, в направлении положения, непрерывного с верхней стенкой, чтобы передний торцевой участок боковой стенки был наклонен назад, и передний торцевой участок боковой стенки мог иметь точку перегиба, угол подъема от нижней стенки до точки перегиба может составлять 30° или более и 90° или менее, а угол подъема от точки перегиба до верхней стенки может иметь угол 60° или более и 90° или менее. Когда угол подъема боковой стенки к точке перегиба составляет 30° или более, можно соответствующим образом направлять домашнее животное, входящее в туалет, вместе, причем тело будет располагаться вдоль направляющего участка боковой стенки. Когда угол боковой стенки составляет 90° или менее, домашнее животное может легко войти в туалет со стороны боковой стенки.

[0017] В туалетной системе для домашних животных, описанной выше, верхний торцевой участок отверстия может быть расположен позади средней точки между центральным положением лотка и передним торцевым участком нижней стенки в направлении вперед-назад. Как описано выше, в конфигурации, в которой верхний торцевой участок отверстия смещен в достаточной степени назад, можно обнаружить загрязнение верхнего контейнера и т.п. на ранней стадии, даже если владелец домашнего животного не сидит на корточках. Кроме того, широкое отверстие позволяет владельцу легко очищать верхний контейнер, просовывая руку в отверстие. Кроме того, согласно такой конфигурации, поскольку область, расположенная на передней стороне направляющего участка боковой стенки, который образует отверстие, становится большой, может быть увеличена область, в которой домашнее животное перемещает тело вдоль направляющего участка боковой стенки. В результате время, за которое домашнее животное перемещает морду вдоль направляющего участка боковой стенки, и время, за которое домашнее животное перемещает тело вдоль направляющего участка боковой стенки, вероятно, будут одинаковыми, так что морда не столкнется с направляющим участком раньше, чем тело домашнего животного, как в традиционном изделии, а морда и тело вступают в контакт с направляющим участком одновременно, так что можно предотвратить травмирование домашнего животного.

[0018] В туалетной системе для домашних животных, описанной выше, ширина направляющей нижней стенки, которая представляет собой длину направляющего участка нижней стенки в направлении к отверстию, может быть больше, чем ширина направляющей боковой стенки, которая равна длине направляющего участка боковой стенки в направлении к отверстию, а ширина направляющей боковой стенки может быть больше, чем ширина направляющей верхней стенки, которая представляет собой длину направляющего участка верхней стенки в направлении к отверстию. Таким образом, увеличивая ширину, поскольку эта область имеет более высокую вероятность того, что домашнее животное приложит свою массу во время входа домашнего животного, можно соответствующим образом направлять домашнее животное и соответствующим образом предотвратить получение травм домашним животным. В частности, когда ширина направляющей нижней стенки больше ширины направляющей верхней стенки, домашнему животному будет легко поставить ноги на направляющий участок нижней стенки, когда домашнее животное входит, и можно предотвратить столкновение головы и хвоста из-за тонкого направляющего участка верхней стенки.

[0019] В туалетной системе для домашних животных, описанной выше, по меньшей мере одна из ширины направляющей боковой стенки, ширины направляющей нижней стенки и ширины направляющей верхней стенки не обязательно должна быть постоянной по размеру. Согласно такой конфигурации ширину можно регулировать так, чтобы домашнее животное могло легко перемещать тело в зависимости от области, и домашнее животное могло легче заходить в туалет.

[0020] В туалетной системе для домашних животных, описанной выше, угол, образованный верхней стенкой и направляющим участком верхней стенки, может быть тупым углом. В соответствии с такой конфигурацией можно реализовать конструкцию, в которой домашнее животное соответствующим образом направляется в направлении отверстия посредством направляющего участка верхней стенки. Тогда, когда домашнее животное заходит в туалет, например, когда хвост соприкасается с туалетом, домашнее животное вступает в контакт с направляющим участком верхней стенки на протяжении поверхности, а не точки, так что можно соответствующим образом предотвратить травмирование животного.

[0021] В туалетной системе для домашних животных, описанной выше, верхний контейнер может дополнительно содержать выступающий участок на внешнем торцевом участке в направлении ширины нижней стенки. Согласно такой конфигурации, когда домашнее животное входит в туалет слева или справа от отверстия (внешний край в направлении ширины), выступающая часть может использоваться в качестве ступеньки для зацепления ног домашнего животного, а домашнему животному будет легче войти в туалет.

[0022] В туалетной системе для домашних животных, описанной выше, верхний контейнер может быть выполнен с фиксированным колпаком, расположенным на задней стороне, подвижным колпаком, расположенным на передней стороне, и парой соединительных частей, соединяющих с возможностью поворота подвижный колпак с фиксированным колпаком, причем фиксированный колпак может содержать пару соединительных частей, проходящих вперед от места, где предусмотрена пара соединительных частей, и первую часть нижней стенки, проходящую в направлении ширины, соединяя передние торцевые участки пары соединительных частей, а подвижный колпак может содержать вторую часть нижней стенки, расположенную перед первой частью нижней стенки, а направляющий участок нижней стенки может быть расположен так, чтобы перекрывать первую часть нижней стенки, а нижняя стенка может быть образована путем расположения второй части нижней стенки перед первой частью нижней стенки. Поскольку нижняя стенка имеет двойную конструкцию, как описано выше, домашнее животное может устойчиво опираться на нижнюю стенку, и домашнее животное может легче войти в туалет.

[0023] В туалетной системе для домашних животных, описанной выше, первая часть нижней стенки может содержать область, выступающую в направлении стороны отверстия от направляющего участка нижней стенки на виде сверху в состоянии, когда направляющий участок нижней стенки перекрывается с направляющей нижней стенки. В результате, когда вес домашнего животного приходится на направляющий участок нижней стенки, направляющий участок нижней стенки может надлежащим образом опираться на первую часть нижней стенки, и можно предотвратить изгиб направляющего участка нижней стенки, и можно предотвратить проскальзывание ног. Кроме того, поскольку направляющий участок нижней стенки опирается на первую часть нижней стенки, домашнее животное может стабильно осуществлять дефекацию, располагая ноги на направляющем участке нижней стенки, когда оно обращено к стороне входа при дефекации.

Полезные результаты изобретения

[0024] Согласно туалетной системе для домашних животных согласно одному аспекту настоящего изобретения, домашнее животное может входить и выходить без повреждения тела.

Краткое описание чертежей

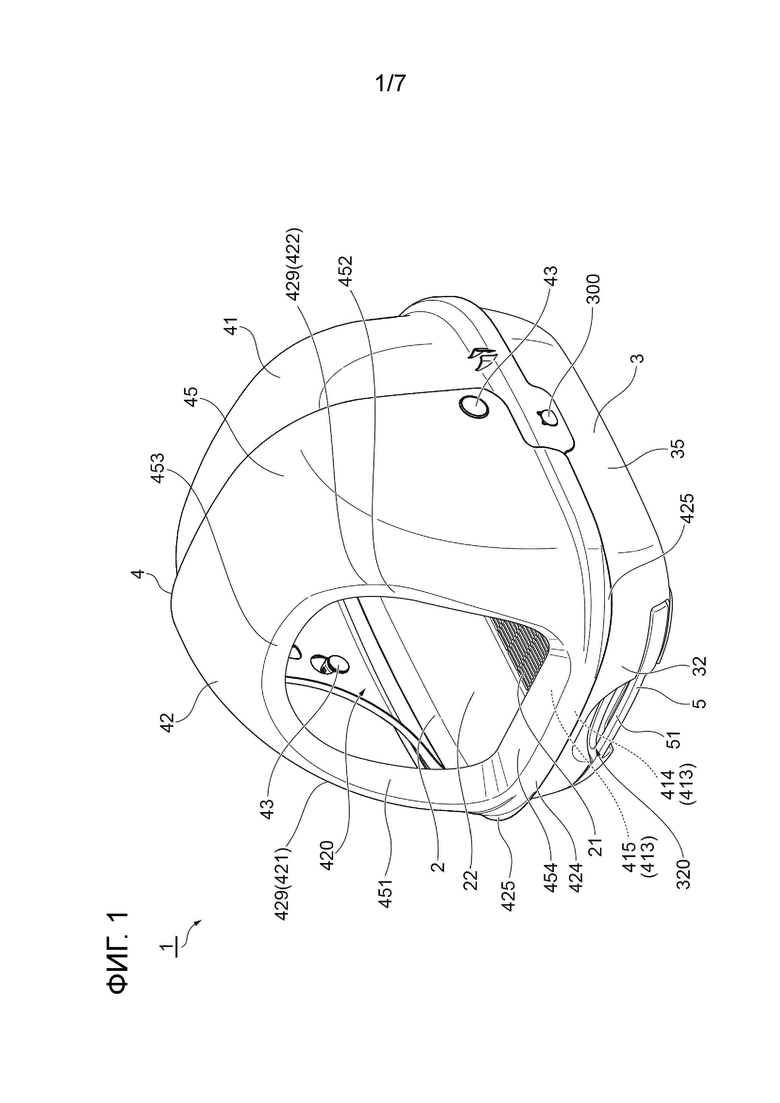

[0025] На фиг.1 представлен вид в перспективе закрытого состояния туалетной системы для домашних животных согласно настоящему варианту осуществления.

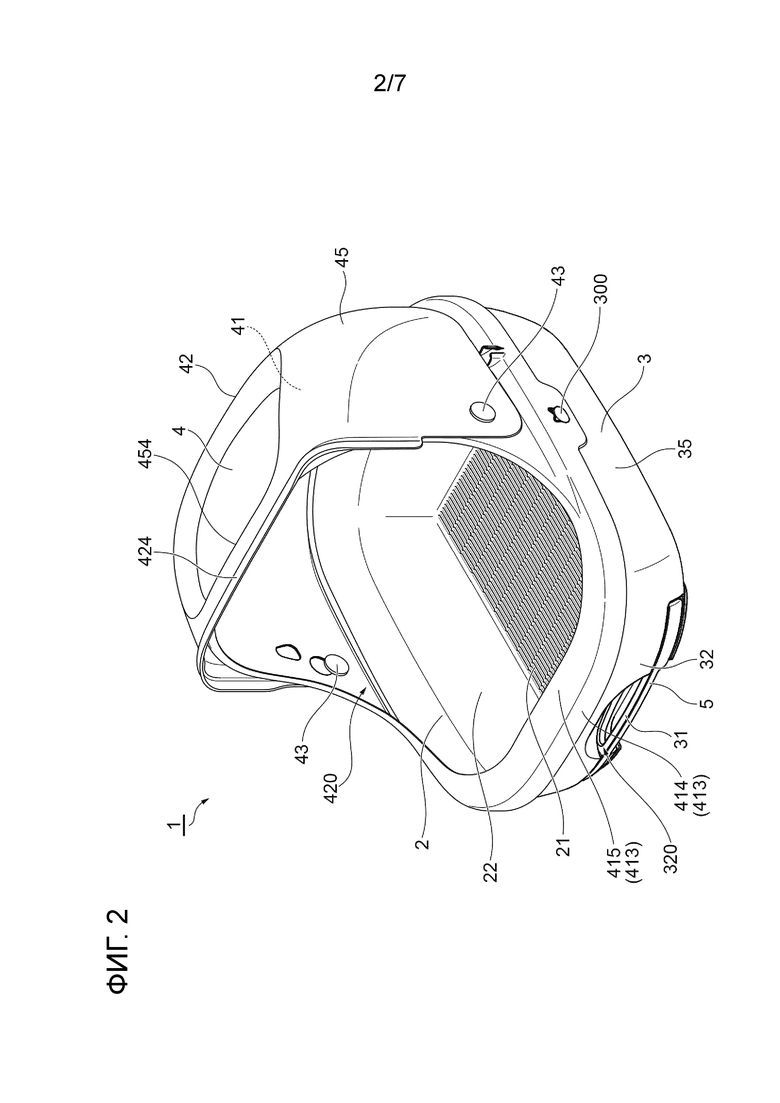

На фиг.2 представлен вид в перспективе открытого состояния туалетной системы для домашних животных согласно настоящему варианту осуществления.

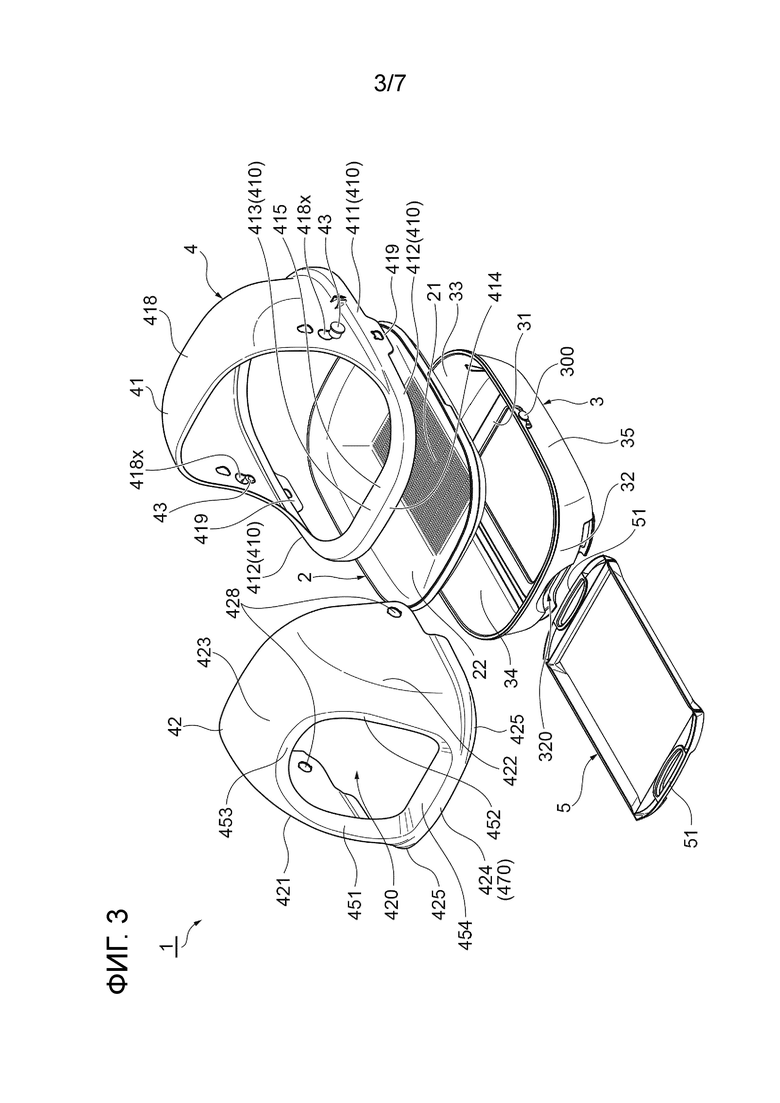

На фиг.3 представлен покомпонентный вид в перспективе туалетной системы для домашних животных, показанной на фиг.1.

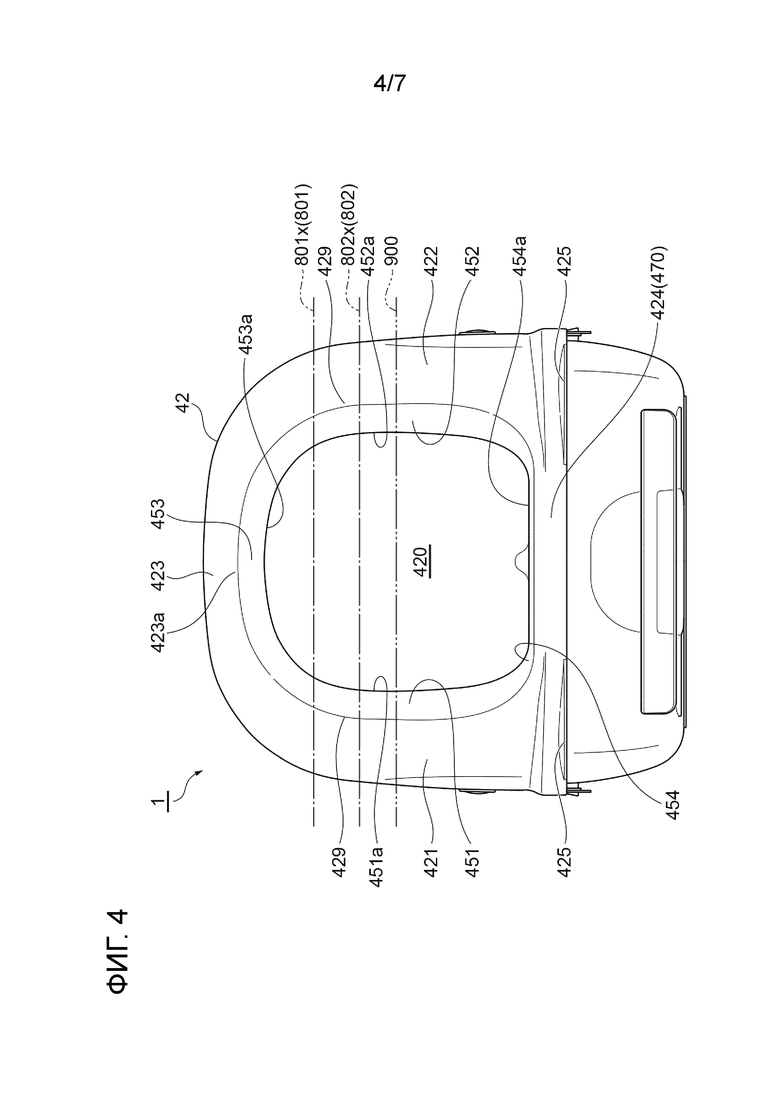

На фиг.4 представлен вид спереди туалетной системы для домашних животных, показанной на фиг.1.

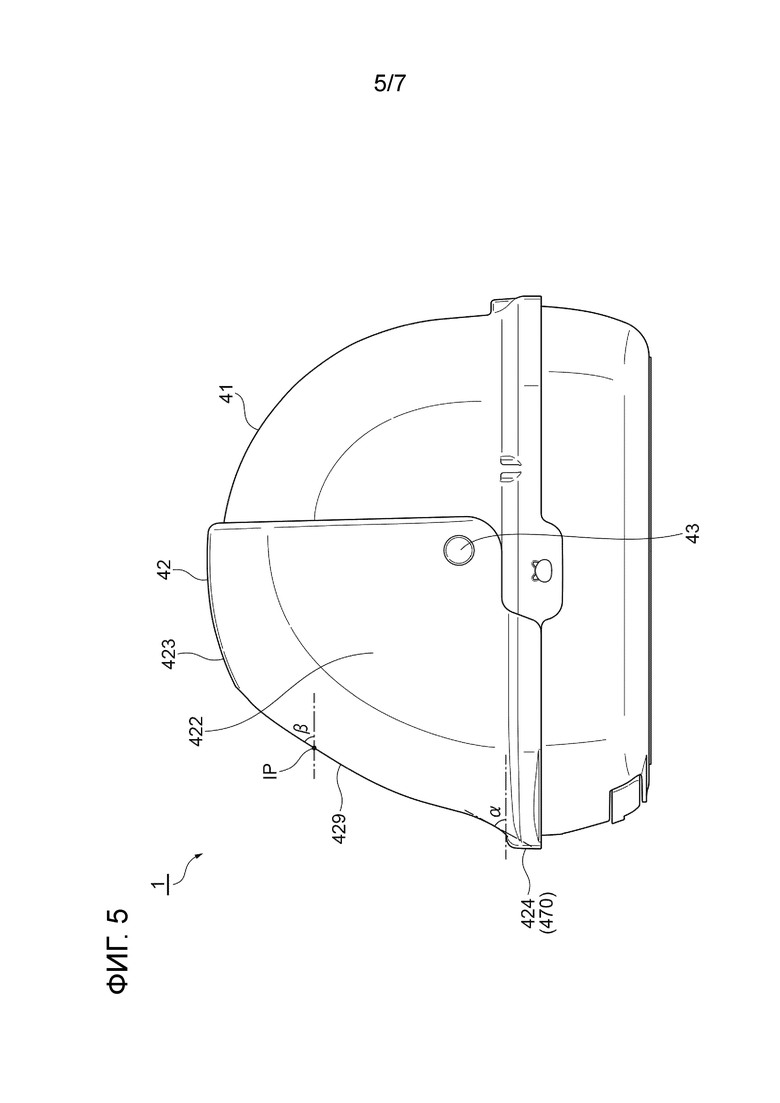

На фиг.5 представлен вид сбоку туалетной системы для домашних животных, показанной на фиг.1.

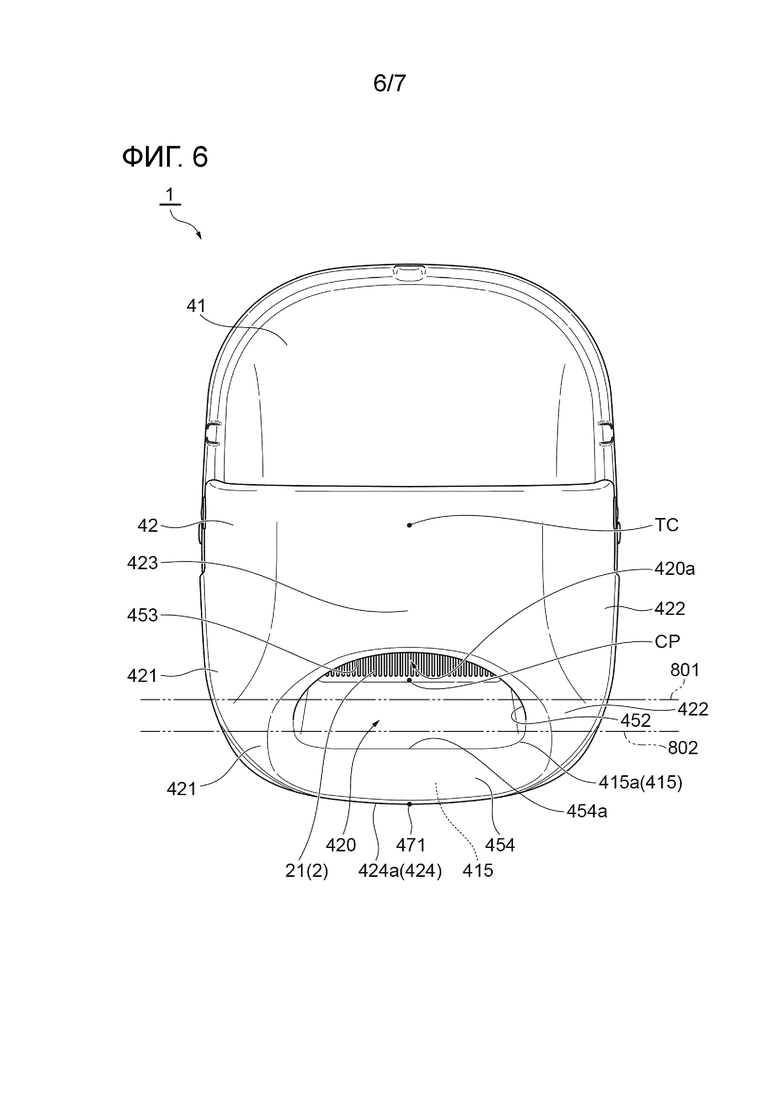

На фиг.6 представлен вид сверху туалетной системы для домашних животных, показанной на фиг.1.

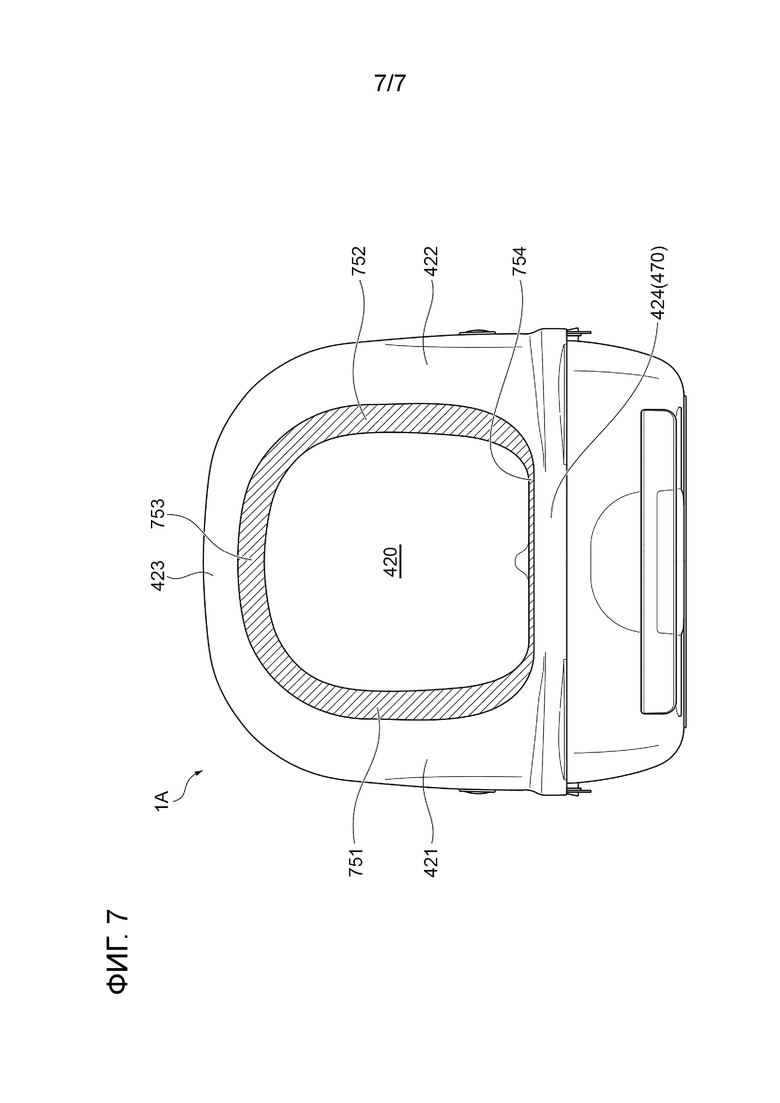

На фиг.7 - вид спереди туалетной системы для домашних животных согласно модификации.

Описание вариантов осуществления

[0026] Далее туалетная система для домашних животных согласно варианту осуществления настоящего изобретения будет подробно описана со ссылкой на чертежи. На чертежах одни и те же или аналогичные части обозначены одинаковыми ссылочными номерами, и лишнее описание будет опущено. Нужно отметить, что чертежи являются схематичными, а соотношения размеров и т.п. могут отличаться от фактических.

[0027] На фиг.1 представлен вид в перспективе закрытого состояния туалетной системы 1 для домашних животных согласно настоящему варианту осуществления (подробности будут описаны позже). На фиг.2 представлен вид в перспективе открытого состояния туалетной системы 1 для домашних животных согласно настоящему варианту осуществления (подробности будут описаны позже). На фиг.3 представлен покомпонентный вид в перспективе туалетной системы 1 для домашних животных, показанной на фиг.1. Туалетная система 1 для домашних животных согласно настоящему варианту осуществления представляет собой, например, туалетную систему для экскрементов кошки, которая является домашним животным. Туалетная система для домашних животных согласно настоящему изобретению может представлять собой туалетную систему для экскрементов домашнего животного, отличного от кошки.

[0028] Как показано на фиг.1-3, туалетная система 1 для домашних животных содержит контейнер 2 для экскрементов, нижний контейнер 3, колпак 4 (верхний контейнер) и лоток 5. «Закрытое состояние», проиллюстрированное на фиг.1 представляет собой состояние, в котором колпак 4 закрыт, а «открытое состояние», проиллюстрированное на фиг.2 - состояние, в котором колпак 4 открыт (подробности будут описаны позже).

[0029] Далее вертикальное направление туалетной системы 1 для домашних животных называется «вертикальным направлением», направление глубины, которое является продольным направлением, называется «направлением вперед-назад», и направление, ортогональное вертикальному направлению и направлению вперед-назад, называется «направлением ширины». В «вертикальном направлении» описание будет дано при условии, что направление в сторону колпака 4, если смотреть со стороны нижнего контейнера 3, является «вверх», а направление в сторону нижнего контейнера 3, если смотреть со стороны колпака 4, является «вниз». Кроме того, в «направлении вперед-назад» описание будет дано в предположении, что направление в сторону подвижного колпака 42 (подробности будут описаны позже) колпака 4, показанного на фиг.1, если смотреть со стороны фиксированного колпака 41 (подробности будут описаны позже), является «вперед», а направление в сторону фиксированного колпака 41, если смотреть со стороны подвижного колпака 42, показанного на фиг.1 - «назад».

[0030] Контейнер 2 для экскрементов представляет собой контейнер для содержания туалетного наполнителя (не показан). Контейнер 2 для экскрементов имеет проницаемую для жидкости нижнюю поверхность 21 и боковую поверхность 22. Туалетный наполнитель представляет собой гранулированный материал, способный поглощать или проникать в жидкость, такую как моча. Наполнитель для туалета получают путем формования, например, бентонита, который покрывает фекалии и может поглощать жидкость, древесины или бумаги, покрытой водоотталкивающим покрытием, или цеолита, силикагеля, минерала и т.п., обладающего дезодорирующей способностью, в по существу сферическую форму, имеющую диаметр от нескольких мм до нескольких см, и можно использовать известный наполнитель для туалета. Когда в качестве туалетного наполнителя используют затвердевающий песок, проницаемая для жидкости нижняя поверхность 21 может засориться. Поэтому предпочтительно не использовать затвердевающий песок в настоящей туалетной системе 1. Наполнитель для туалета расположен на нижней поверхности 21.

[0031] [0030] Нижняя поверхность 21 представляет собой пластинчатый элемент, в котором образованы перемычки в форме решетки, а между перемычками предусмотрен постоянный зазор. Нижняя поверхность 21 на виде сверху имеет по существу прямоугольную форму. Боковая поверхность 22 представляет собой участок, образованный поднимающимся вверх от периферийного края нижней поверхности 21. То есть боковая поверхность 22 образована поднимающейся вверх от обеих торцевых участков в направлении вперед-назад и от обеих торцевых участков в направлении ширины нижней поверхности 21. Нужно отметить, что фрма нижней поверхности 21 на виде сверху может быть формой, отличной от прямоугольной, при условии, что на ней можно содержать туалетный наполнитель. Экскременты, выделяемые домашним животным, проходят через туалетный наполнитель, проходят через зазоры нижней поверхности 21, образованные перемычками в виде решетки, и падают в нижний контейнер 3 (в частности, в лоток 5, удерживаемый нижним контейнером 3), расположенный под контейнером 2 для экскрементов. Контейнер 2 для экскрементов получают без ограничения, например, из смолы, такой как пластик.

[0032] Лоток 5 расположен под контейнером 2 для экскрементов и вмещает абсорбирующий лист (не показан), который впитывает жидкость (экскременты), прошедшую через нижнюю поверхность 21. На передней стороне лотка 5 расположена ручка 51 лотка, за которую пользователь может тянуть вперед рукой. Ручка 51 лотка может быть образована не только на передней стороне, но также и на задней стороне лотка 5. В этом случае лоток 5 имеет форму, симметричную спереди и сзади. Таким образом, поскольку лоток 5 имеет симметричную форму спереди и сзади, а ручка 51 лотка образована как на передней, так и на задней стороне, можно тянуть лоток 5 за ручку 51 лотка, даже если, например, переднюю и заднюю части лотка 5 поменять местами. В некоторой степени образована область, в которой жидкость поглощается впитывающим листом. За счет смены передней и задней части лотка 5 ориентация впитывающего листа изменяется, и жидкость может впитываться в области, отличной от области, в которой жидкость уже впиталась. Таким образом, меняя местами переднюю и заднюю части лотка 5, можно максимально эффективно использовать один абсорбирующий лист. Лоток 5 выполнен немного меньшим по размеру, чем нижний контейнер 3, чтобы он располагался внутри нижнего контейнера 3, и была возможность замены. В настоящем варианте осуществления лоток 5 выдвигается без ограничения в горизонтальном направлении, но может выдвигаться, например, под углом вверх.

[0033] Нижний контейнер 3 представляет собой контейнер, в котором находится лоток 5. В нижнем контейнере 3 находится лоток 5, чтобы лоток 5 можно было поворачивать и выдвигать внутри нижнего контейнера 3. Как показано на фиг.3, нижний контейнер 3 содержит нижнюю поверхность 31 и боковые поверхности 32, 33, 34 и 35. Нижняя поверхность 31 представляет собой участок, обращенный к установочной поверхности, на которой установлена туалетная система 1 для домашних животных. Нижняя поверхность 31 имеет прямоугольную форму на виде сверху. Центральная часть нижней поверхности 31 может представлять собой отверстие.

[0034] Боковая поверхность 32 представляет собой участок, поднимающийся вверх от переднего торцевого участка нижней поверхности 31. Боковая поверхность 32 образована с отверстием 320 для выдвижения лотка 5. Боковая поверхность 33 представляет собой участок, поднимающийся вверх от заднего торцевого участка нижней поверхности 31. Боковые поверхности 34 и 35 представляют собой участки, поднимающиеся вверх от обоих торцевых участков в направлении ширины нижней поверхности 31. Боковые поверхности 32, 33, 34 и 35 образованы непрерывно, и вся периферия нижней поверхности 31 окружена боковыми поверхностями 32, 33, 34 и 35. Боковая поверхность 22 контейнера 2 для экскрементов прикреплена к верхним торцевым участкам боковых поверхностей 32, 33, 34 и 35. Кроме того, фиксированный колпак 41 колпака 4 прикреплен так, чтобы закрывать верхние торцевые участки боковых поверхностей 32, 33, 34 и 35 (подробности будут описаны позже). Соединительные части 300 и 300, соединенные с крючком 419 фиксированного колпака 41, предусмотрены в центральной части и верхнем торцевом участке в направлении вперед-назад боковых поверхностей 34 и 35 (подробности будут описаны позже).

[0035] Колпак 4 расположен так, чтобы закрывать верхнюю часть контейнера 2 для экскрементов, и образовано отверстие 420, через которое домашнее животное входит и выходит. Колпак 4 содержит фиксированный колпак 41, подвижный колпак 42 и пару соединительных частей 43 и 43. Фиксированный колпак 41 расположен в положении, закрывающем верхнюю часть задней стороны контейнера 2 для экскрементов. В закрытом состоянии, проиллюстрированном на фиг.1, подвижный колпак 42 расположен в положении, закрывающем верхнюю часть передней стороны контейнера 2 для экскрементов.

[0036] Фиксированный колпак 41 и подвижный колпак 42 имеют участки 45 (см. фиг.1), перекрывающие друг друга вблизи центра контейнера 2 для экскрементов в направлении вперед-назад. Пара соединительных частей 43 и 43, соединяющих с возможностью поворота подвижный колпак 42 с фиксированным колпаком 41, расположена на нижнем торцевом участке перекрывающегося участка 45. Пара соединительных частей 43 и 43 проходит внутрь со стороны обеих торцевых участков в направлении ширины, проникая в подвижный колпак 42 и фиксированный колпак 41, и соединяя с возможностью поворота подвижный колпак 42 с фиксированным колпаком 41. Подвижный колпак 42 не ограничен вращением и может иметь форму для скольжения, в то время как подвижный колпак 42 контактирует с фиксированным колпаком 41.

[0037] Закрытое состояние представляет собой состояние, в котором подвижный колпак 42 расположен в положении, закрывающем верхнюю переднюю сторону контейнера для экскрементов, как показано на фиг.1. Открытое состояние - это состояние, в котором подвижный колпак 42 расположен на задней стороне (сторона фиксированного колпака 41), как показано на фиг.2. Когда подвижный колпак 42 поворачивают вокруг пары соединительных частей 43 и 43, открытое состояние и закрытое состояние можно менять. Поскольку подвижный колпак 42 вращается и перемещается по внешней поверхности фиксированного колпака 41, фиксированный колпак 41 немного меньше подвижного колпака 42.

[0038] Как показано на фиг.3, фиксированный колпак 41 содержит крепежную часть 410 и часть 418 колпака. Крепежная часть 410 представляет собой часть, прикрепленную к верхним торцевым участкам боковых поверхностей 32, 33, 34 и 35 нижнего контейнера 3. Крепежная часть 410 содержит заднюю крепежную часть 411, пару соединительных частей 412 и 412 и первую часть 413 нижней стенки.

[0039] Задняя крепежная часть 411 представляет собой часть, прикрепленную к верхнему торцевому участку задней части боковых поверхностей 34 и 35 и верхнему торцевому участку боковой поверхности 33. Задняя часть боковых поверхностей 34 и 35 представляет собой, например, часть позади центра в направлении вперед-назад. Положения передних торцевых участков задней крепежной части 411 со стороны боковой поверхности 34 и со стороны боковой поверхности 35 в направлении вперед-назад по существу совпадают с положениями, в которых предусмотрена пара соединительных частей 43 и 43. Крючки 419 и 419, идущие вниз, предусмотрены на переднем торцевом участке задней крепежной части 411, прикрепленном к боковым поверхностям 34 и 35. Фиксированный колпак 41 прикреплен и зафиксирован на нижнем контейнере 3 путем соединения крючков 419 и 419 с соединительными частями 300 боковых поверхностей 34 и 35, соответственно.

[0040] Пара соединительных частей 412 и 412 проходит вперед от передних торцевых участков (то есть участков, где пара соединительных частей 43 и 43 предусмотрена в направлении вперед-назад) задних крепежных частей 411, прикрепленных к боковым поверхностям 34 и 35, соответственно. Пара соединительных частей 412 и 412 прикреплена к верхним торцевым участкам передних частей боковых поверхностей 34 и 35.

[0041] Первая часть 413 нижней стенки проходит в направлении ширины, соединяя передние торцевые участки пары соединительных частей 412 и 412. Первая часть 413 нижней стенки прикреплена к верхнему торцевому участку боковой поверхности 32. Первая часть 413 нижней стенки содержит первую часть 414, проходящую в вертикальном направлении вдоль передней поверхности боковой поверхности 32 и проходящую в направлении ширины, и вторую часть 415, проходящую назад от верхнего торцевого участка первой части 414 и проходящую в направлении ширины. В закрытом состоянии, как показано на фиг.1, направляющий участок 454 нижней стенки (подробности будут описаны позже) подвижного колпака 42 расположен так, чтобы перекрывать первую часть 413 нижней стенки. В частности, направляющий участок 454 нижней стенки расположен так, чтобы перекрывать вторую часть 415 первой части 413 нижней стенки, а вторая часть 424 нижней стенки (подробности будут описаны позже) подвижного колпака 42 расположена перед первой частью 414 первой части 413 нижней стенки.

[0042] Возвращаясь к фиг.3, часть 418 колпака представляет собой колпак, который закрывает верхнюю часть задней стороны контейнера 2 для экскрементов. Часть 418 колпака поднимается вверх практически от всей области задней крепежной части 411 и закрывает верхнюю часть задней стороны контейнера 2 для экскрементов. Часть 418 колпака образована по существу дугообразной поверхностью, верхняя поверхность которой представляет собой изогнутую поверхность, изогнутую от стороны переднего торцевого участка в сторону заднего торцевого участка. Сквозные отверстия 418x, через которые проходит пара соединительных частей 43 и 43, образованы на переднем торцевом участке обеих поверхностей части 418 колпака. Положение сквозного отверстия 418x в направлении вперед-назад по существу совпадает с крючком 419.

[0043] Подвижный колпак 42 выполнен с возможностью переключения между закрытым состоянием (см. фиг.1) и открытым состоянием (см. фиг.2) путем поворота вокруг пары соединительных частей 43 и 43. Подробная конфигурация подвижного колпака будет описана со ссылкой на фиг.4-6. На фиг.4 представлен вид спереди туалетной системы 1 для домашних животных в закрытом состоянии. На фиг.5 представлен вид сбоку туалетной системы 1 для домашних животных в закрытом состоянии. На фиг.6 представлен вид сверху туалетной системы 1 для домашних животных в закрытом состоянии.

[0044] Подвижный колпак 42 имеет отверстие 420, позволяющее домашнему животному входить и выходить через его переднюю поверхность. Подвижный колпак 42 содержит пару боковых стенок 421 и 422, верхнюю стенку 423, вторую часть 424 нижней стенки, выступающую часть 425, направляющие участки 451 и 452 боковой стенки, направляющий участок 453 верхней стенки и направляющий участок 454 нижней стенки. Эти компоненты, содержащиеся в подвижном колпаке 42, выполнены как единое целое из одного и того же элемента.

[0045] Пара боковых стенок 421 и 422 расположена так, чтобы быть обращены друг к другу на обоих торцевых участках в направлении ширины отверстия 420, и представляют собой часть, проходящую в направлении вперед-назад. Как проиллюстрировано на фиг.4 и 6, боковые стенки 421 и 422 образованы изогнутой поверхностью, которая изогнута так, что расширяется наружу в направлении ширины от стороны переднего торцевого участка в сторону заднего торцевого участка. Сквозное отверстие 428 (см. фиг.3), через которое проходит пара соединительных частей 43 и 43, образовано на заднем торцевом участке и нижнем торцевом участке боковых стенок 421 и 422.

[0046] Как показано на фиг.5, боковые стенки 421 и 422 проходят из положения, непрерывного со второй частью 424 нижней стенки, в положение, непрерывное с верхней стенкой 423, так что передний торцевой участок 429 наклонен назад. Как проиллюстрировано на фиг.5, передний торцевой участок 429 боковых стенок 421 и 422 имеет точку IP перегиба, а угол α подъема от второго участка 424 нижней стенки до точки IP перегиба составляет, например, 30° или более и 90° или меньше и может составлять, например, от 60° до 80° и составляет, например, 60°. Кроме того, угол β подъема от точки IP перегиба до верхней стенки 423 составляет, например, 60° или более и 90°C или менее и составляет, например, 60°. Следует отметить, что положение точки IP перегиба предпочтительно может быть положением, соответствующим двум центральным областям, когда отверстие 420 разделено на четыре части в вертикальном направлении, и более предпочтительно положением, соответствующим верхней области двух центральных областей. В случае, когда точка IP перегиба установлена в слишком низком положении, направляющий участок боковой стенки выполнен с возможностью прохождения в нижнем положении, и существует вероятность того, что боковая стенка не сможет в достаточной степени служить направляющей. То есть, поскольку направляющий участок находится в низком положении, существует вероятность того, что домашнее животное не сможет правильно расположить тело. Кроме того, в случае, когда точка IP перегиба установлена в слишком высоком положении, поскольку боковые стенки 421 и 422 выполнены без наклона назад со стороны входа, существует вероятность того, что домашнему животному будет трудно зайти в туалет. В связи с этим, устанавливая положение точки IP перегиба в вышеописанное центральное положение в вертикальном направлении, можно обеспечить конфигурацию, в которой домашнее животное правильно направляется, и домашнее животное легко входит.

[0047] Верхняя стенка 423 представляет собой часть, предусмотренную над отверстием 420 и соединяющую пару боковых стенок 421 и 422. Как показано на фиг.5, верхняя стенка 423 образована по существу дугообразной поверхностью, которая представляет собой изогнутую поверхность, изогнутую от стороны переднего торцевого участка в сторону заднего торцевого участка.

[0048] Вторая часть 424 нижней стенки расположена под отверстием 420. Вторая часть 424 нижней стенки представляет собой часть, которая в закрытом состоянии проходит в вертикальном направлении и в направлении ширины вдоль передней поверхности первой части 413 нижней стенки. Вторая часть 424 нижней стенки является непрерывной с парой боковых стенок 421 и 422 на обоих торцевых участках в направлении ширины. Как описано выше, в закрытом состоянии вторая часть 424 нижней стенки расположена перед первой частью 413 нижней стенки. За счет расположения второй части 424 нижней стенки перед первой частью 413 нижней стенки, первая часть 413 нижней стенки и вторая часть 424 нижней стенки образуют нижнюю стенку 470.

[0049] Как показано на фиг.3, выступающая часть 425 предусмотрена на внешней краевой части в направлении ширины второй части 424 нижней стенки, составляющей нижнюю стенку 470, и представляет собой часть, выступающую наружу из второй части 424 нижней стенки. Более конкретно, выступающая часть 425 предусмотрена на нижнем торцевом участке второй части 424 нижней стенки, непрерывной с парой боковых стенок 421 и 422, и выступает наружу из второй части 424 нижней стенки и боковой стенки 421 (или боковой стенки 422). Выступающая часть 425 представляет собой часть, которую захватывает пользователь при повороте подвижного колпака 42, например, во время переключения из закрытого состояния в открытое состояние. То есть, когда пользователь поднимает выступающую часть 425, подвижный колпак 42 поворачивается, переходя из закрытого состояния в открытое состояние. Кроме того, выступающую часть 425 можно использовать в качестве ступени для зацепления лап домашнего животного, когда домашнее животное входит в туалет слева или справа от отверстия 420 (внешнего края в направлении ширины). Кроме того, когда подвижный колпак 42 находится в открытом состоянии, его можно использовать в качестве туалетной системы, имеющей широкое отверстие. В данном случае это предпочтительная форма для кошки, которая хочет спрятаться во время мочеиспускания, но хочет чувствовать ощущение открытости в момент входа. Кроме того, традиционно, даже при использовании в закрытом состоянии, его можно использовать в оптимальной форме, например, удерживая в открытом состоянии в соответствии с изменением состояния кошки, например, кошки, страдающей ожирением, старой кошки или больной кошки.

[0050] Как описано выше, поскольку передний торцевой участок 429 боковых стенок 421 и 422 проходит с наклоном назад от части, проходящей до второй части 424 нижней стенки, к части, проходящей до верхней стенки 423 (см. фиг.5), отверстие 420 образовано таким образом, чтобы располагаться ближе к задней части по направлению в сторону верхнего торцевого участка, как проиллюстрировано на фиг.1 и тому подобное. Как проиллюстрировано на фиг.6, нижняя поверхность 21 контейнера 2 для экскрементов расположена под верхним торцевым участком 420а отверстия 420. Под верхним торцевым участком 420а отверстия 420 может быть расположен лоток 5 (в частности, утопленная часть, отличная от ручки 51 лотка в лотке 5), и может иметься абсорбирующий лист или элемент для выпуска мочи (лоток для выброса мочи и т.п.). Кроме того, как показано на фиг.6, верхний торцевой участок 420а отверстия 420 может быть расположен позади средней точки CP между центральным положением TC лотка 5 и передним торцевым участком 471 нижней стенки 470 в направлении вперед-назад.

[0051] Как показано на фиг.1, направляющие участки 451 и 452 боковой стенки представляют собой части, проходящие назад и внутрь в направлении ширины так, чтобы их можно было отогнуть назад от передних торцевых участков 429 пары боковых стенок 421 и 422. То есть направляющий участок 451 боковой стенки проходит так, чтобы его можно было отогнуть от переднего торцевого участка 429 боковой стенки 421, а направляющий участок 452 боковой стенки проходит так, чтобы его можно было отогнуть назад от переднего торцевого участка 429 боковой стенки 422. Как проиллюстрировано на фиг.4, задний торцевой участок 451a направляющего участка 451 боковой стенки и задний торцевой участок 452a направляющего участка 452 боковой стенки образуют часть области отверстия 420, в частности, области на обеих сторонах торцевых участков в направлении ширины отверстия 420. То есть вся область, зажатая между задним торцевым участком 451а направляющего участка 451 боковой стенки и задним торцевым участком 452а направляющего участка 452 боковой стенки, представляет собой область отверстия 420. Угол, образованный боковой стенкой 421 и направляющим участком 451 боковой стенки, и угол, образованный боковой стенкой 422 и направляющим участком 452 боковой стенки, оба являются тупыми углами и составляют, например, от около 100° до 125°. Ширина направляющих участков 451 и 452 боковой стенки (длина направляющих участков 451 и 452 боковой стенки в направлении к отверстию 420) не является постоянной и, например, может быть сделана относительно большой на боковой стороне близкой, к направляющему участку 454 нижней стенки и относительно небольшой на стороне, близкой, к направляющему участку 453 верхней стенки. Ширина направляющих участков 451 и 452 боковой стенки составляет, например, от около 27 мм до 43 мм.

[0052] Направляющий участок 453 верхней стенки представляет собой часть, проходящую вниз от нижнего торцевого участка 423a верхней стенки 423. Направляющий участок 453 верхней стенки образован непрерывно с направляющими участками 451 и 452 боковой стенки. Как показано на фиг.4, часть области отверстия 420, в частности, область на верхней стороне отверстия 420, образована нижним торцевым участком 453a направляющего участка 453 верхней стенки. Направляющий участок 453 верхней стенки проходит вниз под углом, отличным от изогнутой поверхности верхней стенки 423, так что нижний торцевой участок 423a верхней стенки 423 становится точкой перегиба. Угол, образованный верхней стенкой 423 и направляющим участком 453 верхней стенки, является тупым углом и составляет, например, от около 100° до 125°. Ширина направляющего участка 453 верхней стенки (длина в направлении к отверстию 420 направляющего участка 453 верхней стенки) не является постоянной и, например, может быть относительно небольшой в центральной части в направлении ширины и относительно большой на обоих торцевых участках в направлении ширины. Ширина направляющего участка 453 верхней стенки составляет, например, около 25-27 мм. Как проиллюстрировано на фиг.6, направляющий участок 453 верхней стенки расположен позади направляющего участка 454 нижней стенки в направлении вперед-назад.

[0053] Как показано на фиг.6, направляющий участок 454 нижней стенки представляет собой часть, проходящую назад от верхнего торцевого участка 424a второй части 424 нижней стенки, составляющую нижнюю стенку 470. Направляющий участок 454 нижней стенки проходит назад по направлению к отверстию 420 без наклона (то есть по существу горизонтально). В результате домашнее животное, выходящее из отверстия 420, может легко положить ноги на направляющий участок 454 нижней стенки и легко войти в туалет. Кроме того, например, в случае, когда направляющий участок 454 нижней стенки наклонен вниз в направлении от отверстия 420, существует вероятность того, что наполнитель, падающий с ног домашнего животного на направляющий участок 454 нижней стенки, может скатиться на пол возле туалета. Однако, поскольку направляющий участок 454 нижней стенки по существу горизонтальный, как описано выше, такую ситуацию можно предотвратить. Кроме того, в случае, когда владелец отсоединяет колпак 4 от нижнего контейнера 3 и удерживает колпак 4 в перевернутом состоянии, направляющий участок 454 нижней стенки является по существу горизонтальным, так что можно устранить падение на пол мочи и пыли, прилипшей к задней части колпака 4.

[0054] Направляющий участок 454 нижней стенки линейно проходит в направлении ширины и образован непрерывно вместе с направляющими участками 451 и 452 боковой стенки. Как показано на фиг.6, часть области отверстия 420, в частности, область на нижней стороне отверстия 420, образована задним торцевым участком 454a направляющего участка 454 нижней стенки. Угол, образованный второй частью 424 нижней стенки и направляющим участком 454 нижней стенки, представляет собой тупой угол и составляет, например, от около 95° до 100°. Кроме того, угол, образованный второй частью 424 нижней стенки и направляющим участком 454 нижней стенки, не обязательно является тупым. Ширина направляющего участка 454 нижней стенки (длина в направлении к отверстию 420 направляющего участка 454 нижней стенки) не является постоянной и, например, может быть относительно большой в центральной части в направлении ширины и относительно небольшой на обоих торцевых участках в направлении ширины. Ширина направляющего участка 454 нижней стенки составляет, например, около 43-50 мм. Таким образом, ширина направляющего участка 454 нижней стенки может быть больше, чем ширина направляющих участков 451 и 452 боковой стенки, а ширина направляющих участков 451 и 452 боковой стенки может быть больше, чем ширина направляющего участка 453 верхней стенки.

[0055] Как показано на фиг.6, направляющий участок 454 нижней стенки расположен над второй частью 415, перекрывая вторую часть 415 первой части 413 нижней стенки в закрытом состоянии. Тогда вторая часть 415 первой части 413 нижней стенки имеет область 415a, выступающую в сторону отверстия 420 из направляющего участка 454 нижней стенки на виде сверху, показанном на фиг.6, в перекрытом состоянии направляющего участка 454 нижней стенки (состоянии расположения под направляющим участком 454 нижней стенки). Выступающая область 415а предусмотрена на обеих сторонах торцевых участков в направлении ширины второй части 415.

[0056] Как описано выше, направляющие участки 451 и 452 боковой стенки, направляющий участок 453 верхней стенки и направляющий участок 454 нижней стенки выполнены непрерывными, и, как показано на фиг.4, область отверстия 420 образована задними торцевыми частями 451a и 452a направляющих участков 451 и 452 боковой стенки, нижним торцевым участком 453a направляющего участка 453 верхней стенки и задним торцевым участком 454a направляющего участка 454 нижней стенки. То есть область, окруженная задними торцевыми частями 451а и 452а направляющих участков 451 и 452 боковой стенки, нижним торцевым участком 453а направляющего участка 453 верхней стенки и задним торцевым участком 454а направляющего участка 454 нижней стенки является отверстием 420.

[0057] Как описано выше, направляющий участок 453 верхней стенки расположен позади направляющего участка 454 нижней стенки в направлении вперед-назад (см. фиг.6). Кроме того, передний торцевой участок 429 направляющих участков 451 и 452 боковой стенки, проходящий так, чтобы соединять направляющий участок 454 нижней стенки и направляющий участок 453 верхней стенки, имеет относительно большую площадь, расположенную на передней стороне (см. фиг.5). Будет описано взаимное расположение каждой части, указывающее вышеуказанное состояние. Например, как показано на фиг.6, первая виртуальная плоскость 801, которая представляет собой виртуальную плоскость, проходящую через среднюю точку между верхним торцевым участком 420а отверстия 420 и задним торцевым участком 454а направляющего участка 454 нижней стенки в направлении вперед-назад, является ортогональной направлению вперед-назад. Подобная первая виртуальная плоскость 801 обращена к отверстию 420 над центром отверстия 420 в вертикальном направлении. То есть, как показано на фиг.4, первая контактная часть 801x, где первая виртуальная плоскость 801 и лицевая сторона отверстия 420 (находятся в контакте) расположены над центральной линией 900, проходящей через центр отверстия 420 в вертикальном направлении. Кроме того, например, как показано на фиг.6, вторая виртуальная плоскость 802, которая представляет собой виртуальную плоскость, проходящую через среднюю точку между верхним торцевым участком 420а отверстия 420 и передним торцевым участком 471 нижней стенки 470 в направлении вперед-назад, является ортогональной направлению вперед-назад. Вторая виртуальная плоскость 802, подобная этой, обращена к отверстию 420 над центром отверстия 420 в вертикальном направлении. То есть, как показано на фиг.4, вторая контактная часть 802x, где вторая виртуальная плоскость 802 и лицевая сторона отверстия 420 (находятся в контакте) расположены над центральной линией 900, проходящей через центр отверстия 420 в вертикальном направлении.

[0058] Далее будут описаны функции и эффекты туалетной системы 1 для домашних животных согласно настоящему варианту осуществления.

[0059] Туалетная система 1 для домашних животных согласно настоящему варианту осуществления содержит контейнер 2 для экскрементов, выполненный с возможностью размещения туалетного наполнителя и содержащий проницаемую для жидкости нижнюю поверхность 21, лоток 5, расположенный под контейнером 2 для экскрементов и выполненный с возможностью размещения абсорбирующего листа, который поглощает жидкость, прошедшую через нижнюю поверхность 21, нижний контейнер 3, выполненный с возможностью удерживать лоток 5, и колпак 4, расположенный так, чтобы закрывать верхнюю часть контейнера 2 для экскрементов и образованный с отверстием 420 через в который домашнее животное входит и выходит, причем колпак 4 содержит пару боковых стенок 421 и 422, обращенных друг к другу с обеих сторон в направлении ширины отверстия 420 и проходящих в направлении вперед-назад, верхнюю стенку 423 предусмотренную над отверстием 420 и соединяющую пару боковых стенок 421 и 422, нижнюю стенку 470, предусмотренную под отверстием 420, и направляющие участки 451 и 452 боковой стенки, проходящие назад и внутрь в направлении ширины с возможностью отгибания назад от передней торцевой части 429 пары боковых стенок 421 и 422, а часть области отверстия 420 образована задними торцевыми частями 451a и 452a направляющих участков 451 и 452 боковой стенки.

[0060] В туалетной системе 1 для домашних животных согласно настоящему варианту осуществления отверстие 420, через которое домашнее животное входит и выходит, образовано в колпаке 4, закрывающем верхнюю часть контейнера 2 для экскрементов. Кроме того, в колпаке 4 предусмотрены направляющие участки 451 и 452 боковой стенки, проходящие назад и внутрь в направлении ширины так, чтобы их можно было отогнуть назад от переднего торцевого участка 429 пары боковых стенок 421 и 422, обращенных друг к другу в направлении ширины отверстия 420 и проходящих в направлении вперед-назад, а часть области отверстия 420 образована задними торцевыми частями 451a и 452a направляющих участков 451 и 452 боковой стенки. Поскольку туалетная система 1 для домашних животных, подобная этой, выполнена с возможностью прохождения от пары боковых стенок 421 и 422 в отверстие 420 через направляющие участки 451 и 452 боковой стенки, домашнее животное, входящее внутрь туалета от боковых стенок 421 и 422, попадает в внутрь туалета, перемещая тело вдоль направляющих участков 451 и 452 боковой стенки. Например, в конфигурации, в которой направляющие участки 451 и 452 боковой стенки не предусмотрены, когда домашнее животное входит в туалет от боковой стенки, тело домашнего животного ударяется о боковую стенку, и домашнее животное может получить травму. В связи с этим, в туалетной системе 1 для домашних животных согласно настоящему варианту осуществления, поскольку предусмотрены направляющие участки 451 и 452 боковой стенки, проходящие назад и внутрь в направлении ширины, домашнее животное может войти внутрь туалета, перемещая тело вдоль направляющих участков 451 и 452 боковой стенки вдоль поверхности, и можно эффективно предотвратить травмирование домашнего животного. Как описано выше, согласно туалетной системе 1 для домашних животных согласно настоящему варианту осуществления домашнее животное может входить и выходить без повреждения тела. Кроме того, в конфигурации, в которой домашнее животное входит внутрь туалета, перемещая тело вдоль направляющих участков 451 и 452 боковой стенки, поскольку домашнее животное может войти внутрь туалета под углом, нет необходимости выполнять операцию изменения угла (поворота) внутри туалета, которая необходима, когда домашнее животное не заходит внутрь туалета под углом, и можно обеспечить комфортное для домашнего животного туалетное пространство. Кроме того, поскольку предусмотрены направляющие участки 451 и 452 боковой стенки, когда владелец чистит внутреннюю часть туалета, рука владельца, помещенная внутрь туалета, ударяется не о боковые стенки 421 и 422, а о направляющие участки 451 и 452 боковой стенки с поверхностью, так что можно предотвратить повреждение руки владельца.

[0061] В туалетной системе 1 для домашних животных направляющие участки 451 и 452 боковой стенки могут быть выполнены из того же элемента, что и боковые стенки 421 и 422. В соответствии с такой конфигурацией направляющие участки 451 и 452 боковой стенки могут быть легко образованы. То есть можно легко получить туалет, который не повредит домашнему животному.

[0062] В туалетной системе 1 для домашних животных угол, образованный боковыми стенками 421 и 422 и направляющими участками 451 и 452 боковой стенки, может быть тупым углом. В соответствии с такой конфигурацией может быть соответствующим образом реализована конструкция, в которой домашнее животное входит в туалет, перемещая тело вдоль направляющих участков 451 и 452 боковой стенки.

[0063] В туалетной системе 1 для домашних животных, описанной выше, колпак 4 дополнительно содержит направляющий участок 453 верхней стенки, проходящий вниз от нижнего торцевого участка 423a верхней стенки 423, и направляющий участок 454 нижней стенки, проходящий назад от верхнего торцевого участка 424a второй части 424 нижней стенки, составляющего нижнюю стенку 470, направляющие участки 451 и 452 боковой стенки, направляющий участок 453 верхней стенки и направляющий участок 454 нижней стенки образованы непрерывно, а область отверстия 420 может быть образована задними торцевыми частями 451a и 452a направляющих участков 451 и 452 боковой стенки, нижней торцевым участком 453a направляющего участка 453 верхней стенки и задним торцевым участком 454a направляющего участка 454 нижней стенки. Как описано выше, поскольку предусмотрены направляющий участок 453 верхней стенки и направляющий участок 454 нижней стенки, например, даже для домашнего животного, которое входит в туалет со стороны верхней стенки 423 или со стороны второй части 424 нижней стенки (домашнее животное чья голова, хвост или тому подобное достигает верхней стенки 423 или второй части 424 нижней стенки), направляющий участок 453 верхней стенки или направляющий участок 454 нижней стенки ударяет о хвост или тому подобное домашнего животного поверхностью, и тело домашнего животного может быть соответствующим образом защищено от повреждений.

[0064] В туалетной системе 1 для домашних животных, описанной выше, направляющий участок 453 верхней стенки может быть расположен позади направляющего участка 454 нижней стенки в направлении вперед-назад. Как описано выше, поскольку направляющий участок 453 верхней стенки смещен назад, когда домашнее животное входит из отверстия 420, менее вероятно соприкосновение тела и хвоста с направляющим участком 453 верхней стенки в верхней части отверстие 430, и можно более эффективно предотвратить травмирование тела домашнего животного.

[0065] В туалетной системе 1 для домашних животных, описанной выше, нижняя поверхность 21 контейнера 2 для экскрементов может быть расположена ниже верхнего торцевого участка 420а отверстия 420. Согласно такой конфигурации нижняя поверхность 21 контейнера 2 для экскрементов может быть соответствующим образом расположена в области, куда попадает моча домашнего животного, когда домашнее животное испражняется, при этом из отверстия 420 выступает только верхняя часть тела.

[0066] В туалетной системе 1 для домашних животных, описанной выше, первая виртуальная плоскость 801, которая представляет собой виртуальную плоскость, проходящую через среднюю точку между верхним торцевым участком 420a отверстия 420 и задним торцевым участком 454a направляющего участка 454 нижней стенки в направлении вперед-назад и ортогонально направлению вперед-назад, может быть обращена к отверстию 420 над центром отверстия 420 в вертикальном направлении. В соответствии с такой конфигурацией, поскольку область, расположенная на передней стороне в направляющих участках 451 и 452 боковой стенки, которая образует отверстие 420, становится большой, можно увеличить область, в которой домашнее животное перемещает тело вдоль направляющих участков 451 и 452 боковой стенки. В результате время, за которое домашнее животное перемещает морду вдоль направляющего участка 451 или 452 боковой стенки, и время, за которое домашнее животное перемещает тело вдоль направляющего участка боковой стенки, вероятно, будут одинаковыми, так что морда не сталкивается с направляющим участком раньше, чем с телом домашнего животного, как в обычном изделии, а морда и тело вступают в контакт с направляющим участком одновременно, так что можно предотвратить травмирование домашнего животного.

[0067] В туалетной системе 1 для домашних животных, описанной выше, вторая виртуальная плоскость 802, которая представляет собой виртуальную плоскость, проходящую через среднюю точку между верхним торцевым участком 420a отверстия 420 и передним торцевым участком 471 нижней стенки 470 в направлении вперед-назад и ортогонально направлению вперед-назад, может быть обращена к отверстию 420 над центром отверстия 420 в вертикальном направлении. В соответствии с такой конфигурацией, поскольку область, расположенная на передней стороне в направляющих участках 451 и 452 боковой стенки, которая образует отверстие 420, становится большой, можно увеличить область, в которой домашнее животное перемещает тело вдоль направляющих участков 451 и 452 боковой стенки. В результате время, за которое домашнее животное перемещает морду вдоль направляющего участка 451 или 452 боковой стенки, и время, за которое домашнее животное перемещает тело вдоль направляющего участка боковой стенки, вероятно, будут одинаковыми, так что морда не сталкивается с направляющим участком раньше, чем с телом домашнего животного, как в обычном изделии, а морда и тело вступают в контакт с направляющим участком одновременно, так что можно предотвратить травмирование домашнего животного.

[0068] В туалетной системе 1 для домашних животных, описанной выше, боковые стенки 421 и 422 могут проходить от положения, непрерывного с участком 470 нижней стенки, к положению, непрерывному с верхней стенкой 423, так что передний торцевой участок 429 части боковой стенки наклонены назад, а передний торцевой участок 429 боковых стенок 421 и 422 может иметь точку IP перегиба, угол α подъема от нижней части 470 стенки к точке IP перегиба может составлять 30° или более и 90° или менее, а угол β подъема от точки IP перегиба до верхней стенки 423 может составлять 60° или более и 90° или менее. Когда углы α подъема боковых стенок 421 и 422 к точке IP перегиба составляют 30° или более, можно соответствующим образом направлять домашнее животное, входящее в туалет вместе с телом, вдоль направляющих участков 451 и 452 боковой стенки. Когда углы боковых стенок 421 и 422 составляют 90° или меньше, домашнее животное может легко войти в туалет со стороны боковых стенок 421 и 422.

[0069] В туалетной системе 1 для домашних животных, описанной выше, верхний торцевой участок 420а отверстия 420 может быть расположен позади средней точки CP между центральным положением TC лотка 5 и передним торцевым участком 471 нижней стенки 470 в направлении вперед-назад. Как описано выше, в конфигурации, в которой верхний торцевой участок 420а отверстия 420 расположен достаточно назад, можно обнаружить загрязнение колпака 4 и т.п. на ранней стадии, даже если владелец домашнего животного не приседает. Кроме того, широкое отверстие 420 позволяет владельцу легко чистить колпак 4, просунув руку в отверстие 420. Кроме того, согласно такой конфигурации, поскольку область, расположенная на передней стороне направляющих участков 451 и 452 боковой стенки, которая образует отверстие 420, становятся большой, может быть увеличена область, в которой домашнее животное перемещает тело вдоль направляющих участков 451 и 452 боковой стенки. В результате время, за которое домашнее животное перемещает морду вдоль направляющего участка 451 или 452 боковой стенки, и время, за которое домашнее животное перемещает тело вдоль направляющего участка боковой стенки, вероятно, будут одинаковыми, так что морда не сталкивается с направляющим участком раньше, чем тело домашнего животного, как в обычном изделии, а морда и тело вступают в контакт с направляющим участком одновременно, так что можно предотвратить травмирование домашнего животного.

[0070] В туалетной системе 1 для домашних животных, описанной выше, ширина направляющей нижней стенки, которая представляет собой длину направляющего участка 454 нижней стенки в направлении к отверстию 420, может быть больше, чем ширина направляющей боковой стенки, которая представляет собой направляющих участков 451 и 452 боковой стенки в направлении к отверстию 420, а ширина направляющей боковой стенки может быть больше, чем ширина направляющей верхней стенки, которая представляет собой длину направляющего участка 453 верхней стенки в направлении к отверстию 420. Таким образом, увеличивая ширину, поскольку эта область имеет более высокую вероятность того, что домашнее животное войдет в контакт во время входа домашнего животного, можно соответствующим образом направлять домашнее животное и соответствующим образом предохранять животное от травм.

[0071] В туалетной системе 1 для домашних животных, описанной выше, по меньшей мере одна из ширины направляющей боковой стенки, ширины направляющей нижней стенки и ширины направляющей верхней стенки не обязательно должна быть постоянной по размеру. Согласно такой конфигурации ширину можно регулировать так, чтобы домашнее животное могло легко перемещать тело в зависимости от области, и домашнее животное могло легче заходить в туалет.

[0072] В туалетной системе 1 для домашних животных угол, образованный верхней стенкой 423 и направляющим участком 453 верхней стенки, может быть тупым углом. В соответствии с такой конфигурацией можно реализовать конструкцию, в которой домашнее животное соответствующим образом направляют в направлении отверстия 420 посредством направляющего участка 453 верхней стенки. Затем, когда домашнее животное входит в туалет, например, когда хвост входит в контакт с туалетом, домашнее животное входит в контакт с направляющим участком 453 верхней стенки вдоль поверхности, а не точки, так что можно соответствующим образом предотвратить травмирование домашнего животного.

[0073] В туалетной системе 1 для домашних животных колпак 4 может дополнительно содержать выступающую часть 425 на внешнем торцевом участке в направлении ширины нижней части 470 стенки. Согласно такой конфигурации, когда домашнее животное входит в туалет слева или справа от отверстия 420 (внешний край в направлении ширины), выступающая часть 425 может использоваться в качестве ступеньки для зацепления лап домашнего животного, и домашнее животное сможет легче войти в туалет.

[0074] В туалетной системе 1 для домашних животных, описанной выше, колпак 4 может быть выполнен с фиксированным колпаком 41, расположенным на задней стороне, подвижным колпака 42, расположенным на передней стороне, и парой соединительных частей 43 и 43, соединяющих подвижный колпак 42 с фиксированным колпаком 41 с возможностью поворота, фиксированный колпак 41 может содержать пару соединительных частей 412 и 412, проходящих вперед от места, где предусмотрена пара соединительных частей 43 и 43, и первую часть 413 нижней стенки, проходящую в направлении ширины и соединяющую передние торцевые участки пары соединительных частей 412 и 412, и подвижный колпак 42 может содержать вторую часть 424 нижней стенки, расположенную перед первой частью 413 нижней стенки, и направляющий участок 454 нижней стенки может быть расположен так, чтобы перекрывать первую часть 413 нижней стенки, а нижняя стенка 470 может быть образована путем размещения второй части 424 нижней стенки перед первой частью 413 нижней стенки. Поскольку нижняя стенка 470 имеет двойную конструкцию, как описано выше, домашнее животное может устойчиво опираться на нижнюю часть 470 стенки, и домашнее животное может легче войти в туалет.

[0075] В туалетной системе 1 для домашних животных, описанной выше, первая часть 413 нижней стенки может содержать область, выступающую в сторону отверстия 420 из направляющего участка 454 нижней стенки на виде сверху в состоянии, когда направляющий участок 454 нижней стенки перекрывает направляющую нижней стенки. В результате, когда вес домашнего животного приходится на направляющий участок 454 нижней стенки, направляющий участок 454 нижней стенки может надлежащим образом опираться на первую часть 413 нижней стенки, и можно предотвратить перекос направляющего участка 454 нижней стенки, и животное не может поскользнуться. Кроме того, поскольку направляющий участок 454 нижней стенки опирается на первую часть нижней стенки, домашнее животное может стабильно осуществлять дефекацию, располагая ноги на направляющем участке 454 нижней стенки, когда оно обращено в сторону входа при дефекации.

[0076] Хотя выше были описаны варианты осуществления настоящего изобретения, настоящее изобретение не ограничено вышеуказанными вариантами осуществления. Например, было описано, что направляющие участки 451 и 452 боковой стенки образованы из того же элемента, что и боковые стенки 421 и 422 и т.п., но настоящее изобретение этим не ограничено. На фиг.7 представлен вид спереди туалетной системы 1A для домашних животных согласно модификации. В туалетной системе 1A для домашних животных, показанной на фиг.7, направляющие участки 751 и 752 боковой стенки выполнены как отдельный элемент от боковых стенок 421 и 422. Более конкретно, туалетная система 1A для домашних животных содержит направляющий участок 753 верхней стенки и направляющий участок 754 нижней стенки. Кроме того, направляющие участки 751 и 752 боковой стенки, направляющий участок 753 верхней стенки и направляющий участок 754 нижней стенки образованы непрерывно, а область отверстия 420 образована задним торцевым участком направляющих участков 751 и 752 боковой стенки, нижним торцевым участком направляющего участка 753 верхней стенки и задним торцевым участком направляющего участка 754 нижней стенки. Направляющие участки 751 и 752 боковой стенки, направляющий участок 753 верхней стенки и направляющий участок нижней стенки. 754 состоят из одного и того же элемента. То есть направляющие участки 751 и 752 боковой стенки, направляющий участок 753 верхней стенки и направляющий участок 754 нижней стенки выполнены в виде элементов, отдельных от боковых стенок 421 и 422 и т.п. Направляющие участки 751 и 752 боковой стенки, направляющий участок 753 верхней стенки и направляющий участок 754 нижней стенки могут быть образованы, например, из амортизирующего материала, известного в данной области техники, такого как пластик, совокупность пеноуретана или вспененных шариков или совокупность волокон, таких как хлопок. Согласно такой конфигурации, например, направляющий участок из необходимого материала может быть предусмотрен в необходимой части в соответствии с характеристиками домашнего животного. Кроме того, направляющего участка боковой стенки и т.п. можно легко заменить.

Список ссылочных обозначений

[0077]

1, 1А туалетная система для домашних животных

2 контейнер для экскрементов

3 нижний контейнер

4 колпак (верхний контейнер)

5 лоток

21 нижняя поверхность

41 фиксированный колпак

42 подвижный колпак

43, 43 соединительная часть

412, 412 соединительная часть

413 первая часть нижней стенки

420 отверстие

420a верхний торцевой участок

421, 422 боковая стенка

423 верхняя стенка

423a нижний торцевой участок

424 вторая часть нижней стенки

424a верхний торцевой участок

425 выступающая часть

429 передний торцевой участок

451, 452 направляющий участок боковой стенки

451a, 452a задний торцевой участок

453 направляющий участок верхней стенки

453a нижний торцевой участок

454 направляющий участок нижней стенки

454a задний торцевой участок

470 нижняя стенка

471 передний торцевой участок

751, 752 направляющий участок боковой стенки

753 направляющий участок верхней стенки

754 направляющий участок нижней стенки

801 первая виртуальная плоскость

802 вторая виртуальная плоскость

Изобретение относится к туалетной системе для домашних животных. Туалетная система для домашних животных содержит контейнер для экскрементов, выполненный с возможностью размещения туалетного наполнителя и содержащий проницаемую для жидкости нижнюю поверхность, и лоток, расположенный под контейнером для экскрементов и выполненный с возможностью размещения абсорбирующего листа, который поглощает жидкость, прошедшую через нижнюю поверхность. Туалетная система включает нижний контейнер, выполненный с возможностью удерживания лотка, и верхний контейнер, расположенный так, чтобы закрывать верхнюю часть контейнера для экскрементов, и имеющий отверстие, через которое домашнее животное входит и выходит. При этом верхний контейнер содержит пару боковых стенок, обращенных друг к другу с обеих сторон в направлении ширины отверстия и проходящих в направлении вперед-назад, которое является направлением глубины верхнего контейнера, верхнюю стенку, расположенную над отверстием и соединяющую пару боковых стенок, нижнюю стенку, предусмотренную под отверстием, и направляющий участок боковой стенки, проходящий назад и внутрь в направлении ширины так, чтобы его можно было отогнуть назад от переднего торцевого участка пары боковых стенок. Причем часть области отверстия образована задним торцевым участком направляющего участка боковой стенки. Изобретение обеспечивает возможность для домашнего животного входить и выходить в туалетную систему без повреждения тела. 16 з.п. ф-лы, 7 ил.

1. Туалетная система для домашних животных, содержащая:

контейнер для экскрементов, выполненный с возможностью размещения туалетного наполнителя и содержащий проницаемую для жидкости нижнюю поверхность;

лоток, расположенный под контейнером для экскрементов и выполненный с возможностью размещения абсорбирующего листа, который поглощает жидкость, прошедшую через нижнюю поверхность;

нижний контейнер, выполненный с возможностью удерживания лотка; и

верхний контейнер, расположенный так, чтобы закрывать верхнюю часть контейнера для экскрементов, и имеющий отверстие, через которое домашнее животное входит и выходит, при этом

верхний контейнер содержит:

пару боковых стенок, обращенных друг к другу с обеих сторон в направлении ширины отверстия и проходящих в направлении вперед-назад, которое является направлением глубины верхнего контейнера, верхнюю стенку, расположенную над отверстием и соединяющую пару боковых стенок, нижнюю стенку, предусмотренную под отверстием, и направляющий участок боковой стенки, проходящий назад и внутрь в направлении ширины так, чтобы его можно было отогнуть назад от переднего торцевого участка пары боковых стенок; и

часть области отверстия образована задним торцевым участком направляющего участка боковой стенки.

2. Туалетная система для домашних животных по п.1, в которой направляющий участок боковой стенки образован из того же элемента, что и боковая стенка.

3. Туалетная система для домашних животных по п.1, в которой направляющий участок боковой стенки образован из элемента, отдельного от боковой стенки.

4. Туалетная система для домашних животных по любому из пп.1-3, в которой угол, образованный боковой стенкой и направляющим участком боковой стенки, представляет собой тупой угол.

5. Туалетная система для домашних животных по любому из пп.1-4, в которой верхний контейнер дополнительно содержит:

направляющий участок верхней стенки, проходящий вниз от нижнего торцевого участка верхней стенки, и направляющий участок нижней стенки, проходящий назад от верхнего торцевого участка нижней стенки, причем

направляющий участок боковой стенки, направляющий участок верхней стенки и направляющий участок нижней стенки выполнены непрерывно, и

задним торцевым участком направляющего участка боковой стенки, нижним торцевым участком направляющего участка верхней стенки и задним торцевым участком направляющего участка нижней стенки образована область отверстия.

6. Туалетная система для домашних животных по п.5, в которой направляющий участок верхней стенки расположен позади направляющего участка нижней стенки в направлении вперед-назад.

7. Туалетная система для домашних животных по п.6, в которой нижняя поверхность контейнера для экскрементов расположена под верхним торцевым участком отверстия.

8. Туалетная система для домашних животных по п.6 или 7, в которой первая виртуальная плоскость, которая представляет собой виртуальную плоскость, проходящую через среднюю точку между верхним торцевым участком отверстия и задним торцевым участком направляющего участка нижней стенки в направлении вперед-назад и ортогонально направлению вперед-назад, обращена к отверстию над центром отверстия в вертикальном направлении.

9. Туалетная система для домашних животных по п.8, в которой вторая виртуальная плоскость, которая представляет собой виртуальную плоскость, проходящую через среднюю точку между верхним торцевым участком отверстия и передним торцевым участком нижней стенки в направлении вперед-назад и ортогонально направлению вперед-назад, обращена к отверстию над центром отверстия в вертикальном направлении.

10. Туалетная система для домашних животных по любому из пп.6-9, в которой

боковая стенка проходит из положения, непрерывного с нижней стенкой, в положение, непрерывное с верхней стенкой, так, что передний торцевой участок боковой стенки был наклонен назад, и

передний торцевой участок боковой стенки имеет точку перегиба, причем угол подъема от нижней стенки до точки перегиба составляет 30° или более и 90° или менее, а угол подъема от точки перегиба до верхней стенки составляет 60° или более и 90° или менее.

11. Туалетная система для домашних животных по любому из пп.6-10, в которой верхний торцевой участок отверстия расположен позади средней точки между центральным положением лотка и передним торцевым участком нижней стенки в направлении вперед-назад.

12. Туалетная система для домашних животных по любому из пп.5-11, в которой

ширина направляющей нижней стенки, которая представляет собой длину направляющего участка нижней стенки в направлении к отверстию, больше, чем ширина направляющей боковой стенки, которая представляет собой длину направляющего участка боковой стенки в направлении к отверстию, и

ширина направляющей боковой стенки больше, чем ширина направляющей верхней стенки, которая представляет собой длину направляющего участка верхней стенки в направлении к отверстию.

13. Туалетная система для домашних животных по п.12, в которой по меньшей мере одна из ширины направляющей боковой стенки, ширины направляющей нижней стенки и ширины направляющей верхней стенки не является постоянной по размеру.

14. Туалетная система для домашних животных по любому из пп.5-13, в которой угол, образованный верхней стенкой и направляющим участком верхней стенки, представляет собой тупой угол.

15. Туалетная система для домашних животных по любому из пп.1-14, в которой верхний контейнер дополнительно содержит выступающий участок на внешнем торцевом участке в направлении ширины нижней стенки.

16. Туалетная система для домашних животных по любому из пп.5-14, в которой верхний контейнер выполнен с возможностью содержать фиксированный колпак, расположенный на задней стороне, подвижный колпак, расположенный на передней стороне, и пару соединительных частей, соединяющих с возможностью поворота подвижный колпак с фиксированным колпаком, при этом

фиксированный колпак содержит пару соединительных частей, проходящих вперед от места, где предусмотрена пара соединительных частей, и первую часть нижней стенки, проходящую в направлении ширины, соединяя передние торцевые участки пары соединительных частей,

подвижный колпак содержит вторую часть нижней стенки, расположенную перед первой частью нижней стенки, и

направляющий участок нижней стенки расположен так, чтобы перекрывать первую часть нижней стенки, а нижняя стенка образована путем расположения второй части нижней стенки перед первой частью нижней стенки.

17. Туалетная система для домашних животных по п.16, в которой первая часть нижней стенки содержит область, выступающую в сторону отверстия из направляющего участка нижней стенки на виде сверху в состоянии, в котором направляющий участок нижней стенки перекрывает первую часть нижней стенки.
