Область техники
[001] Настоящее изобретение относится к области техники приборов для удаления волос, в частности, к разновидности приборов для удаления волос.
Уровень техники
[002] Прибор для удаления волос – это удобный, безопасный и современный инструмент для удаления волос в домашних условиях. В приборе применяется передовая оптическая технология удаления волос с длительным эффектом, эффективно предотвращающая повторное отрастание волос.
[003] В приборах для удаления волос в существующем уровне техники обычно имеется охлаждающее устройство, производительность которого напрямую влияет на эффект холодного компресса в приборе и на долговечность прибора. Обычные охлаждающие устройства в приборах для удаления волос имеют низкую производительность, что снижает долговечность прибора. Хотя на рынке и существует часть приборов для удаления волос с независимым воздухозаборным каналом, объема воздуха, который попадает в прибор через этот канал, недостаточен для охлаждения внутреннего механизма, этот объем ограничен конструкцией охлаждающего устройства, что не позволяет быстро охлаждать компоненты, которые нуждаются в теплоотводе внутри прибора для удаления волос.
[004] Чтобы решить вышеуказанные проблемы, требуется новый тип прибора для удаления волос.
[005] Сущность изобретения
[006] Ввиду наличия проблемы, заключающейся в том, что обычные приборы для удаления волос существующего уровня техники имеют только один воздухозаборный канал, в результате чего объема впускаемого воздуха недостаточно для эффективного охлаждения, настоящее изобретение предлагает другой вариант прибора для удаления волос.
[007] Для решения вышеуказанных технических проблем настоящее изобретение предлагает следующее техническое решение: прибор для удаления волос, который включает в себя корпус прибора, внешний кожух, первый воздухозаборный канал и второй воздухозаборный канал. Корпус прибора для удаления волос встроен во внешний кожух и включает в себя нагревательный элемент и охлаждающий элемент. Первый воздухозаборный канал соединяет охлаждающий элемент с внешней средой для рассеивания тепла охлаждающего элемента, второй воздухозаборный канал соединяет нагревательный элемент с внешней средой, обеспечивая рассеивание тепла нагревательного элемента.
[008] По сравнению с существующим уровнем техники, прибор для удаления волос, предусмотренный настоящим изобретением, обладает следующими полезными эффектами и преимуществами:
[009] Настоящее изобретение является прибором для удаления волос, который имеет два отдельных воздухозаборных канала, образованных двумя отдельными воздухозаборными отверстиями в корпусе вентилятора для рассеивания тепла как от нагревательного элемента, так и охлаждающего элемента, решая проблему невозможности охлаждения сразу нескольких нагревающихся элементов, что улучшает охлаждение прибора для удаления волос, повышая его долговечность и безопасность. Вентилятор в корпусе прибора забирает воздух извне, создавая быстрый поток воздуха, который попадает в прибор через первый и второй воздухозаборные каналы, что значительно увеличивает объем воздуха, поступаемого во внутренний механизм прибора для удаления волос в единицу времени. При этом сильный поток воздуха быстро охлаждает нагревательный и охлаждающий элементы в приборе, поглощая тепло и выводя его через выпускное отверстие во втором корпусе прибора, что еще больше повышает эффективность охлаждения в приборе; более того, первый и второй воздухозаборные каналы независимы друг от друга, таким образом поток воздуха, попадающий в прибор через первый воздухозаборный канал, отводит тепло от охлаждающего элемента, который находится рядом с отверстием первого воздухозаборного канала, ускоряя охлаждение охлаждающего элемента, а также сразу отводит тепло как от теплопроводящей пластины, соединенной с охлаждающим элементом, так и от охлаждающей пластины, повышая эффективность ее охлаждения, улучшая эффект холодного компресса при использовании прибора и делая использование прибора более комфортным для пользователя. Кроме того, наружный воздух, попадающий во второй воздухозаборный канал, проходит через нагревательный элемент и рассеивает тепло от нагревательного элемента и радиатора, ускоряя охлаждение нагревательного элемента и радиатора. Понятно, что первый и второй воздухозаборные каналы, независимые друг от друга, по отдельности рассеивают тепло от разных частей внутри прибора потоком воздуха, равномерно и быстро выводя тепловую энергию от разных частей прибора, что еще больше улучшает охладение в приборе для удаления волос, значительно повышая его долговечность, делая его более удобным в использовании, а благодаря улучшенным характеристикам рассеивания тепла снижается рабочая температура прибора, исключается сильный нагрев прибора и ухудшение впечатления от использования прибора.
Описание чертежей

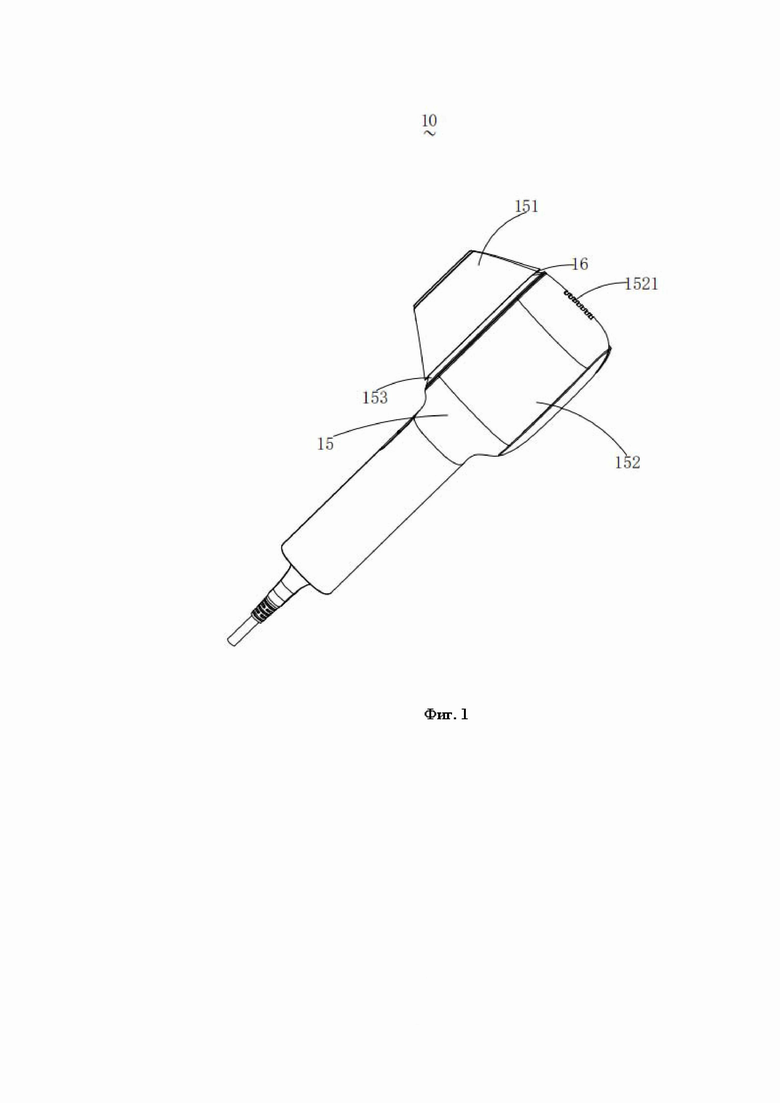

[0010] На Фиг. 1 представлено схематическое изображение 1 общей конструкции прибора для удаления волос согласно первому варианту реализации настоящего изобретения;

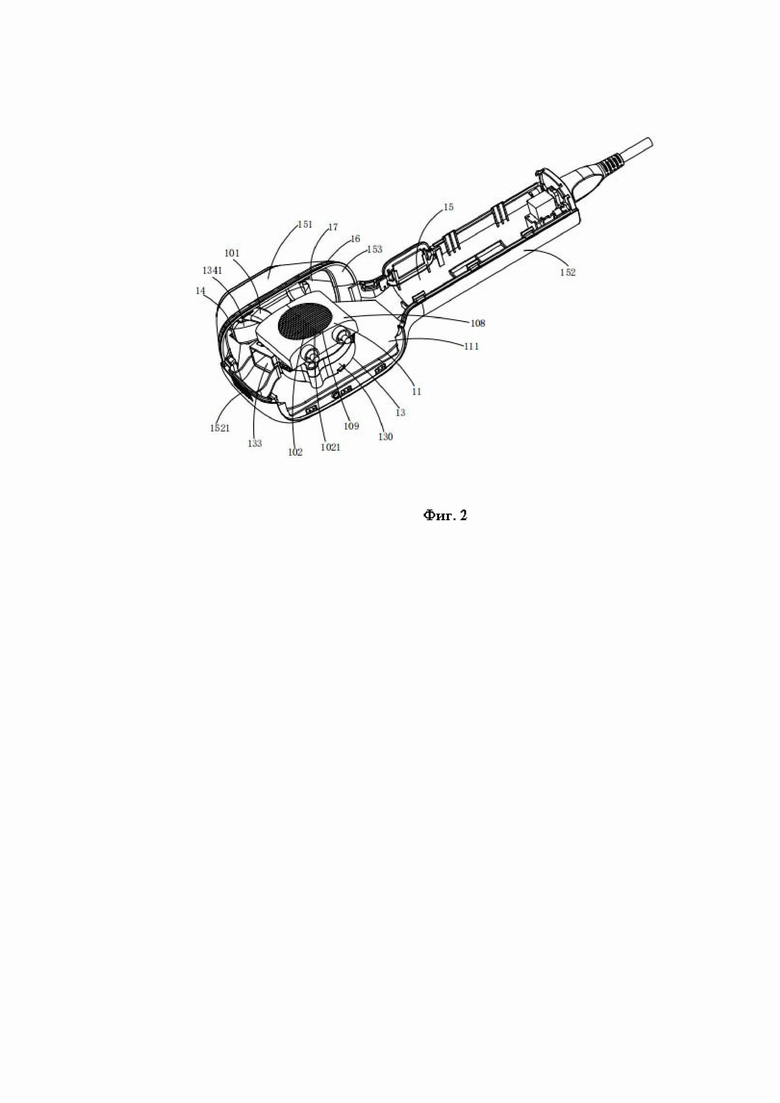

[0011] На Фиг. 2 представлено схематическое изображение внутреннего устройства прибора для удаления волос согласно первому варианту реализации настоящего изобретения;

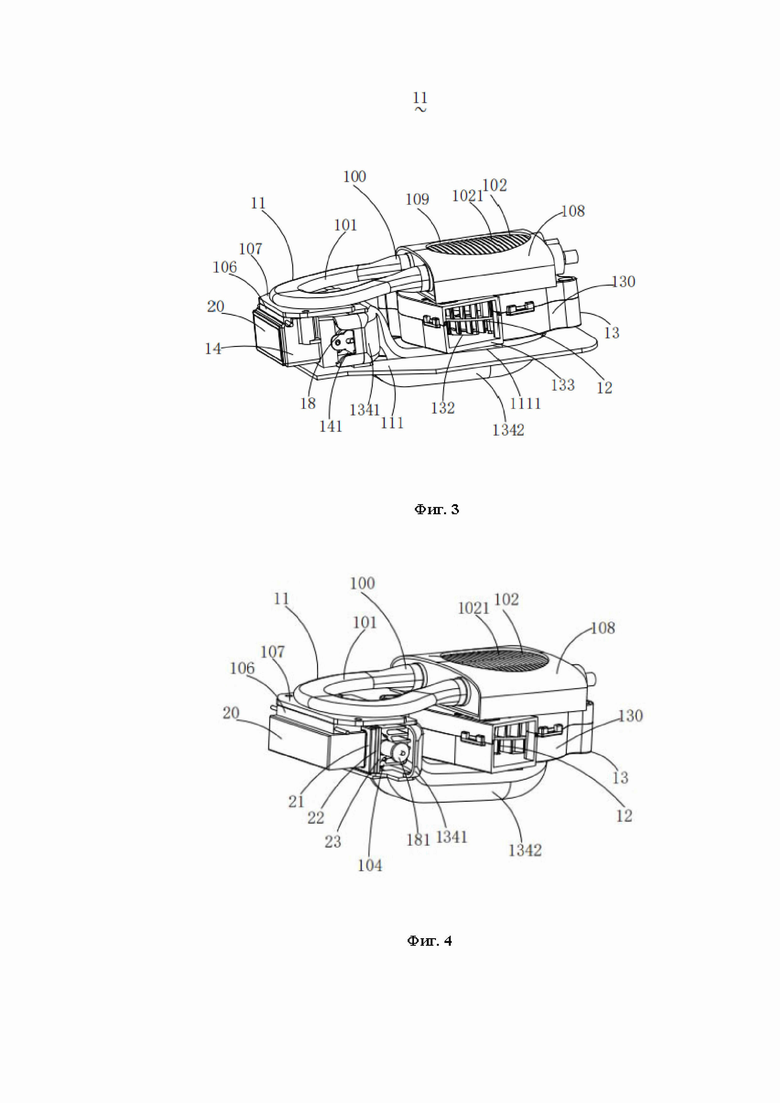

[0012] На Фиг. 3 представлено схематическое изображение общей конструкции основного корпуса прибора для удаления волос согласно первому варианту реализации настоящего изобретения;
[0013] На Фиг. 4 представлено схематическое изображение конструкции основного корпуса прибора для удаления волос согласно первому варианту реализации настоящего изобретения;

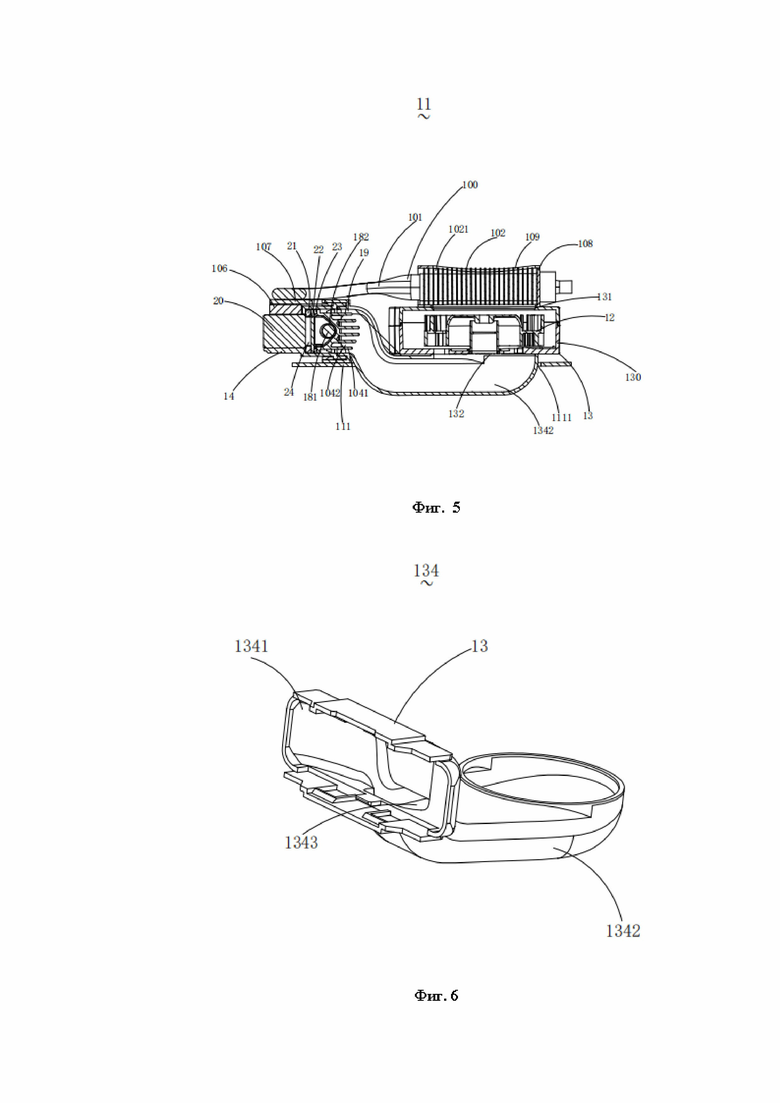

[0014] На Фиг. 5 представлен вид в разрезе основного корпуса прибора для удаления волос согласно первому варианту реализации настоящего изобретения;
[0015] На Фиг. 6 представлено схематическое изображение общей конструкции воздухонаправляющего механизма в приборе для удаления волос согласно первому варианту реализации настоящего изобретения;

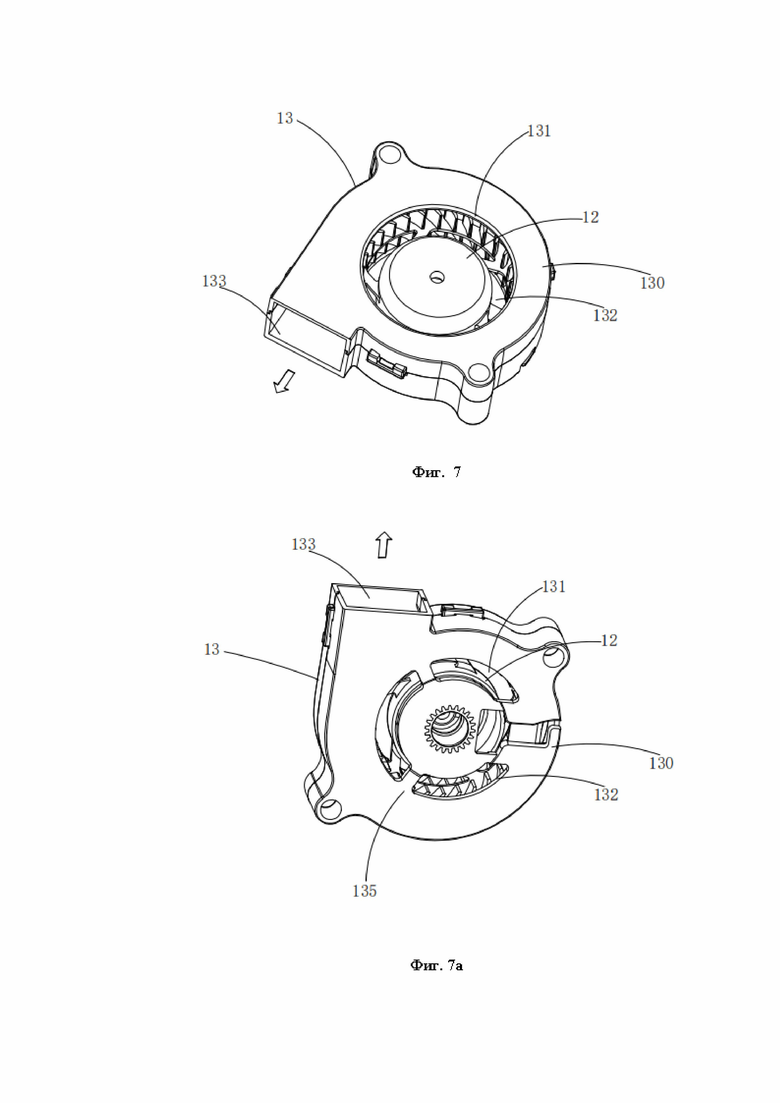

[0016] На Фиг. 7 представлено схематическое изображение 1 конструкции вентилятора и кожуха вентилятора в приборе для удаления волос согласно первому варианту реализации настоящего изобретения;
[0017] На Фиг. 7a представлено схематическое изображение 2 конструкции вентилятора и кожуха вентилятора в приборе для удаления волос согласно первому варианту реализации настоящего изобретения;

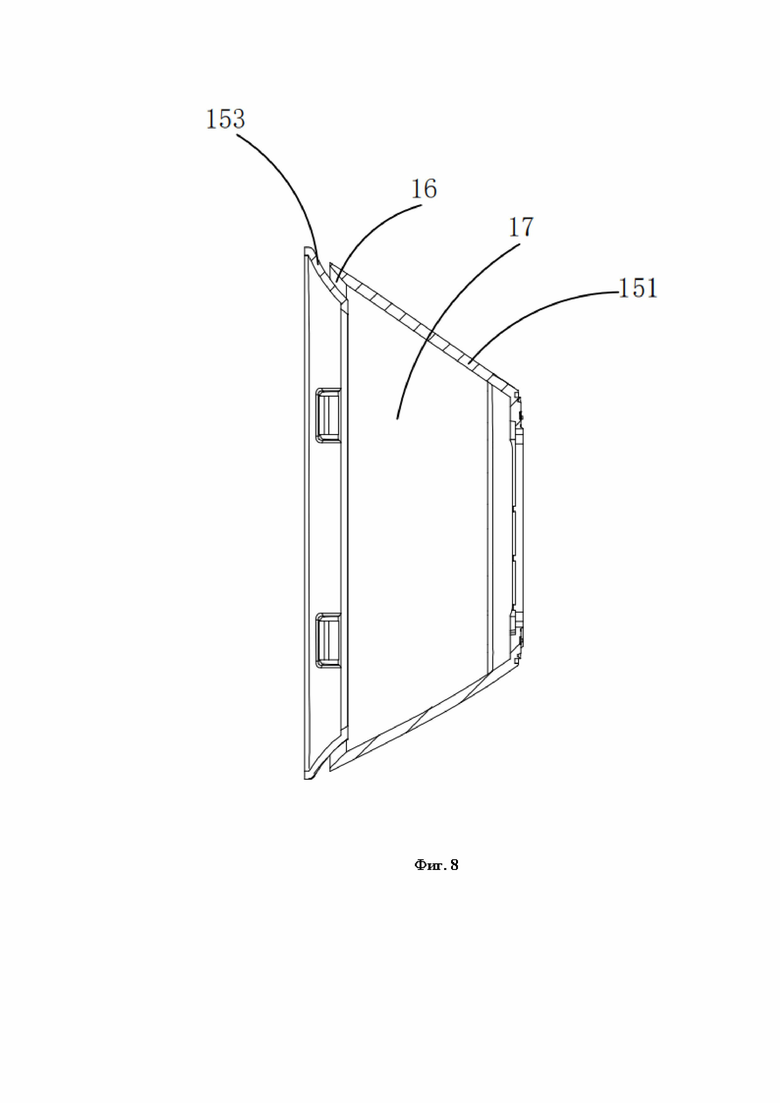

[0018] На Фиг. 8 представлен вид в разрезе первого корпуса и кольцеобразного корпуса прибора для удаления волос согласно первому варианту реализации настоящего изобретения;
[0019] На Фиг. 9 представлено схематическое изображение направления воздуховода 1 внутри прибора для удаления волос согласно первому варианту реализации настоящего изобретения;
[0020] На Фиг. 10 представлено схематическое изображение направления воздуховода 2 внутри прибора для удаления волос согласно первому варианту реализации настоящего изобретения;

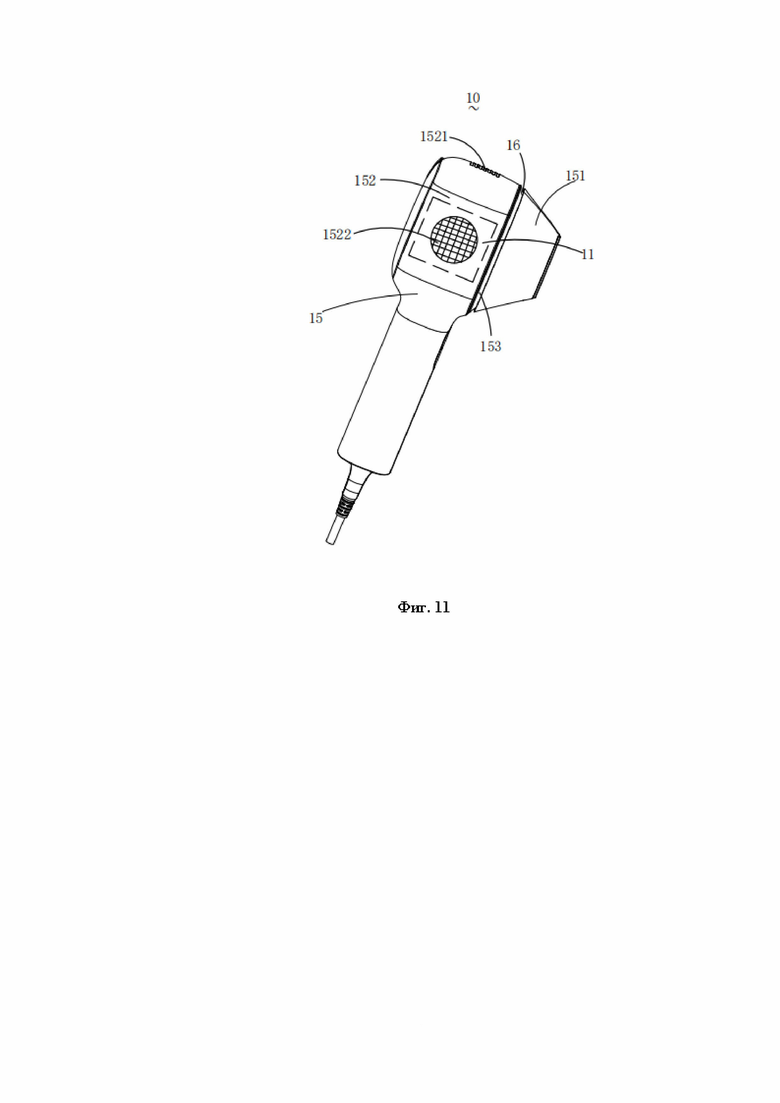

[0021] На Фиг. 11 представлено схематическое изображение общей конструкции 2 прибора для удаления волос согласно первому варианту реализации настоящего изобретения;

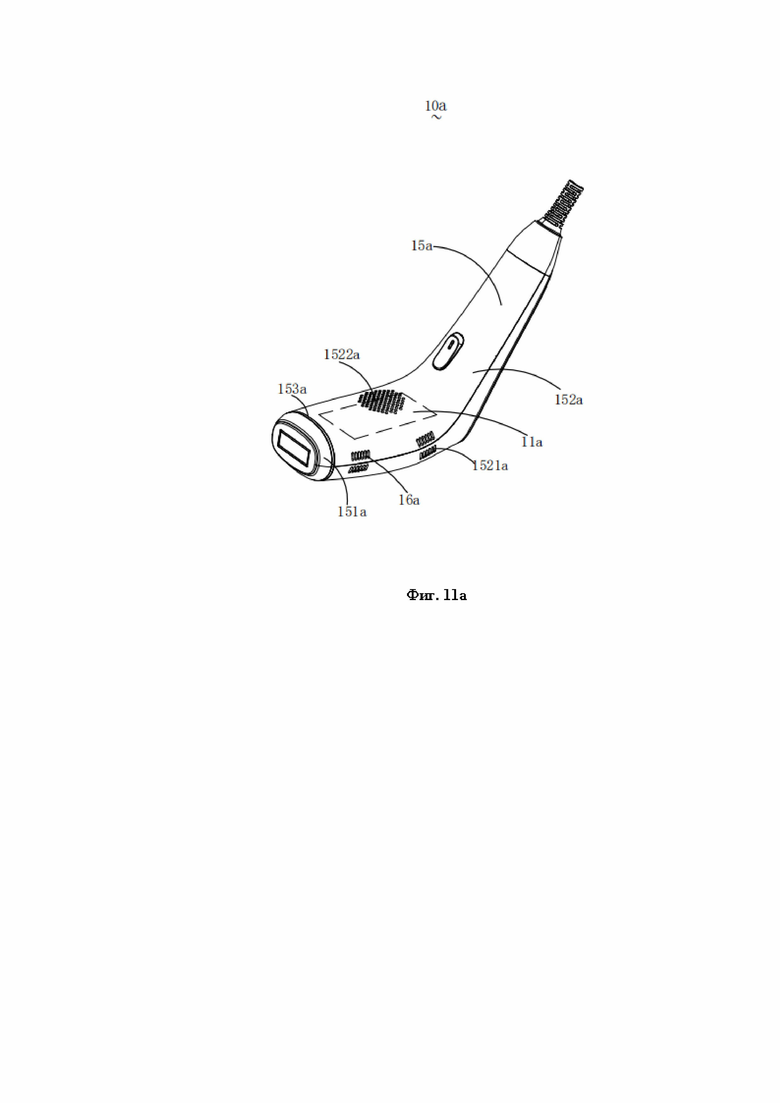

[0022] На Фиг. 11а представлено схематическое изображение общей конструкции прибора для удаления волос согласно второму варианту реализации настоящего изобретения;

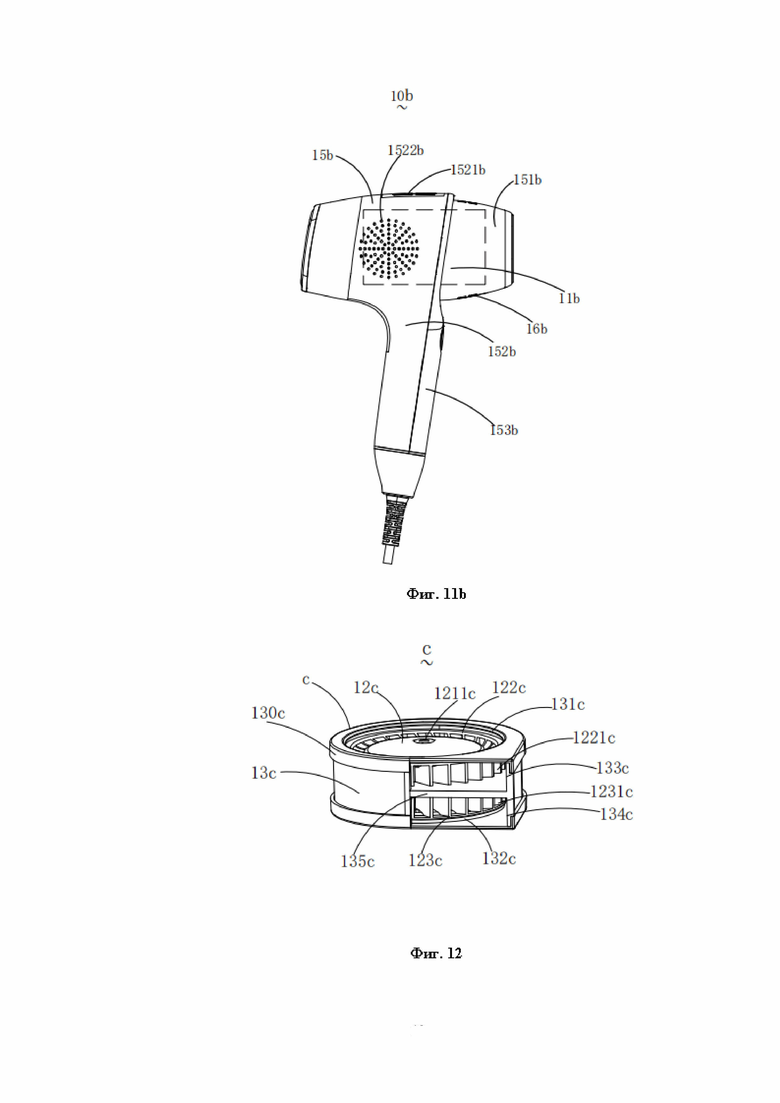

[0023] На Фиг. 11b представлено схематическое изображение общей конструкции 2 прибора для удаления волос согласно третьему варианту реализации настоящего изобретения;
[0024] На Фиг. 12 представлено схематическое изображение общей конструкции прибора для удаления волос согласно четвертому варианту реализации настоящего изобретения;

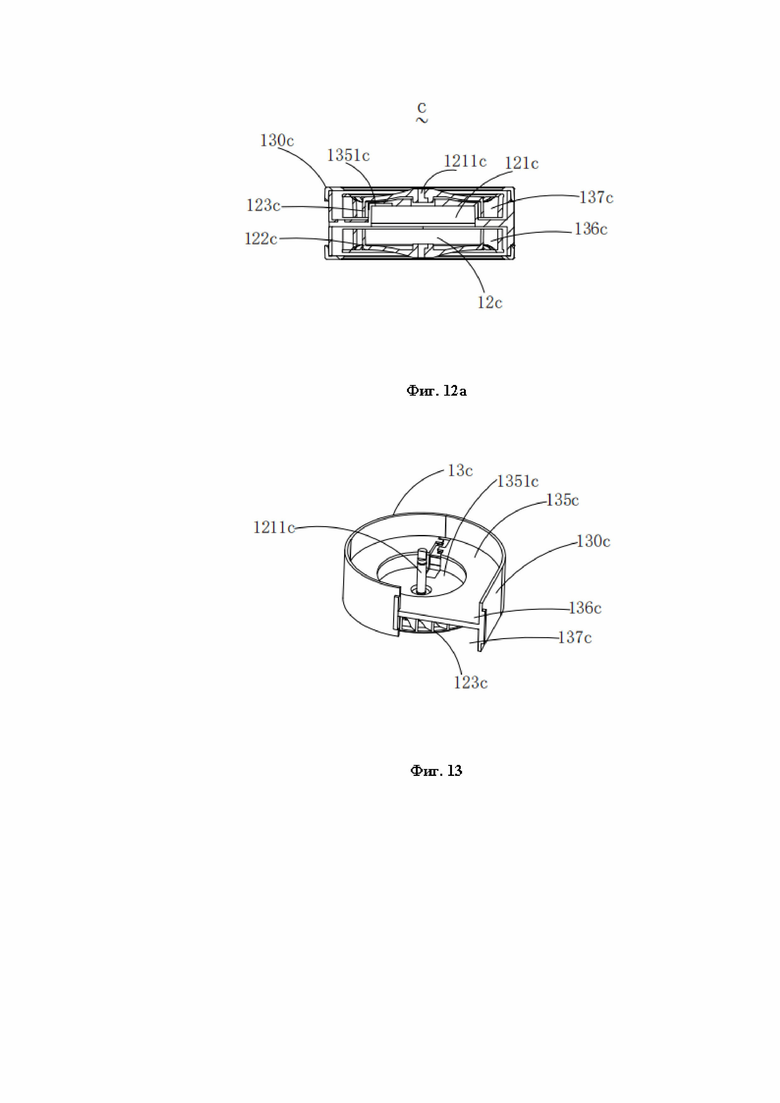

[0025] На Фиг. 12а представлен вид в разрезе узла вентилятора согласно четвертому варианту реализации настоящего изобретения;
[0026] На Фиг. 13 представлено схематическое изображение части конструкции узла вентилятора согласно четвертому варианту реализации настоящего изобретения

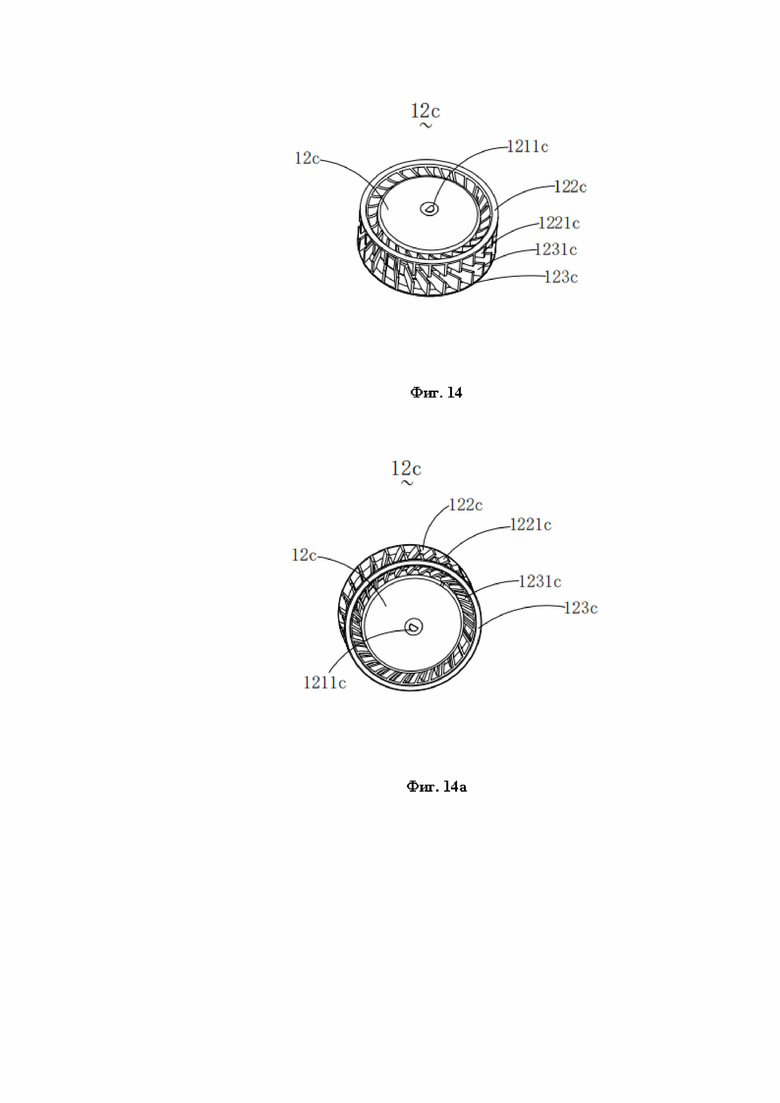

[0027] На Фиг. 14 представлено схематическое изображение 1 общей конструкции вентилятора в узле вентилятора согласно четвертому варианту реализации настоящего изобретения;
[0028] На Фиг. 14а представлено схематическое изображение 2 общей конструкции вентилятора в узле вентилятора согласно четвертому варианту реализации настоящего изобретения.
[0029] Обозначения на чертежах
[0030] Обозначения для первого варианта реализации: 10 - прибор для удаления волос; 11 - основной корпус прибора для удаления волос; 111 - печатная плата в сборе, 1111 – ограничительное отверстие; 12 - вентилятор; 13 - корпус вентилятора; 14 - кожух для рассеивания тепла; 130 - кожух вентилятора; 131 - первое воздухозаборное отверстие; 132 - второе воздухозаборное отверстие; 133 - воздуховыпускное отверстие; 134 - воздухонаправляющий механизм; 135 - монтажная пластина; 1341 - воздухонаправляющий канал;1342 - каплевидный корпус; 1343 - вентиляционное отверстие; 100 - охлаждающий элемент; 101 - тепловая трубка; 102 - радиатор; 181 - лампа; 182 - отражатель; 104 - радиатор; 1041 - ребра радиатора, 1042 - зазор для отвода тепла; 106 - охлаждающая пластина; 1061 - охлаждающая поверхность; 1062 - нагревательная поверхность; 107 - теплопроводящая пластина; 108 - колпак воздухозаборный; 109 - парные отверстия для ограничения потока воздуха; 141 - воздухозаборное отверстие; 15 - кожух; 151 - первый корпус; 152 - второй корпус; 153 - кольцеобразный корпус; 16 - воздухозаборный зазор; 1021 - вентиляционный зазор; 1521 - воздуховыпускное отверстие; 1522 - воздухозаборное отверстие; 17 - камера приточного воздуха; 18 - нагревательный элемент; 19 - вентиляционная камера; 20 - светопропускающий кристалл; 21 - силиконовое уплотнительное кольцо; 22 - линза светофильтра; 23 - светофильтр; 24 - герметичная полость;
[0031] Обозначения для второго варианта реализации: 10a - прибор для удаления волос; 11a – основной корпус прибора для удаления волос; 15a - внешний кожух; 151a - первый корпус; 152a - второй корпус; 153a - кольцеобразный корпус; 1521a - воздуховыпускное отверстие; 1522a - воздухозаборное отверстие; 16a - воздухозаборная решетка;
[0032] Обозначения для третьего варианта реализации: 10b - прибор для удаления волос; 11b - корпус прибора для удаления волос; 15b - внешний кожух; 151b - первый корпус; 152b - второй корпус; 153b - третий корпус; 1521b - воздуховыпускное отверстие; 1522b - воздухозаборное отверстие; 16b - впускное отверстие;
[0033] Обозначения для четвертого варианта реализации: c - узел вентилятора; 12c - вентилятор; 13c - корпус вентилятора; 121c - двигатель; 1211c - вал; 122c - первая лопасть; 1221c - первая лопасть; 123c - вторая лопасть; 1231c - вторая лопасть; 130c - кожух вентилятора; 131c - первое воздухозаборное отверстие; 132c - второе воздухозаборное отверстие; 133c - первое воздуховыпускное отверстие; 134c - второе воздуховыпускное отверстие; 135c - механизм разделительной пластины; 1351c - гнездо для установки двигателя; 136c -первая воздушная камера; 137с - вторая воздушная камера.
Конкретные варианты реализации
[0034] Для пояснения цели, технического решения и преимуществ настоящего изобретения ниже приводится его подробное описание с чертежами и вариантами реализации. Следует понимать, что приведенное здесь описание предназначается только для объяснения настоящего изобретения и не предназначается для его ограничения.
[0035] Как показано на фиг. 1-9, первый вариант реализации настоящего изобретения предусматривает прибор для удаления волос 10, который включает в себя основной корпус 11, который содержит вентилятор 12, корпус вентилятора 13, светопропускающий кристалл, охлаждающий элемент 100 и нагревательный элемент 18; корпус вентилятора 13 также включает в себя кожух вентилятора 130, на одной стороне кожуха вентилятора 13130 предусмотрено первое воздухозаборное отверстие 131, а на противоположной стороне имеется по меньшей мере одно второе воздухозаборное отверстие 132; на наружной стороне корпуса вентилятора 130 имеется воздуховыпускное отверстие 133; охлаждающий элемент 100 соединен со светопропускающим кристаллом и расположен у первого воздухозаборного отверстия 131, а нагревательный элемент 18 сообщается со вторым воздухозаборным отверстием 132; вентилятор 12 установлен в кожухе вентилятора 130 и, вращаясь, забирает воздух извне в кожух вентилятора 130 через первое воздухозаборное отверстие 131 и второе воздухозаборное отверстие 132 и выпускает его через воздуховыпускное отверстие 133; корпус вентилятора 13 также включает в себя воздухонаправляющий механизм 134, который представляет собой конструкцию с двумя концами, сообщающимися друг с другом, узкую в середине и широкую на концах; корпус 11 прибора для удаления волос дополнительно включает в себя кожух для рассеивания тепла 14; один конец воздухонаправляющего механизма 134 сообщается со вторым воздухозаборным отверстием 132; другой конец воздухонаправляющего механизма 134 соединяется с кожухом для рассеивания тепла 14 и образует вентиляционную камеру 19; нагревательный элемент 18 расположен в вентиляционной камере 19.
[0036] В частности, наружный воздух проходит через воздухозаборное отверстие 1522 и охлаждающий элемент 100, а затем попадает в корпус вентилятора 13, образуя первый воздухозаборный канал, который снижает температуру охлаждающего элемента 100; кожух 14 для рассеивания тепла снабжен воздухозаборным отверстием 141 и соединяется с корпусом вентилятора 13 и образует вентиляционную камеру 19, в которой размещается нагревательный элемент 18, наружный воздух проходит через воздухозаборное отверстие 141 и нагревательный элемент 18, после чего попадает в корпус вентилятора 13, образуя второй воздухозаборный канал, который снижает температуру нагревательного элемента 18; на кожухе вентилятора 130 имеется первое воздухозаборное отверстие 131 и второе воздухозаборное отверстие 132, которые сообщаются друг с другом, в результате чего воздух попадает в первый воздухозаборный канал более плавно, рассеивая тепло охлаждающего элемента 100 около первого воздухозаборного отверстия 131; кожух 14 для рассеивания тепла имеет по меньшей мере одно воздухозаборное отверстие 141; имеющееся на кожухе 14 для рассеивания тепла воздухозаборное отверстие 141, воздухонаправляющий механизм 134, второе воздухозаборное отверстие132 на кожухе вентилятора 130 последовательно соединяются друг с другом, в результате чего воздух попадает во второй воздухозаборный канал более плавно, поглощая и рессеивая тепло нагревательного элемента 18 в вентиляционной камере 19; понятно, что два независимых воздухозаборных отверстия на кожухе вентилятора 130 создают два независимых воздухозаборных канала, которые одновременно рассеивают тепло как от охлаждающего элемента 100, так и от нагревательного элемента 18, решая проблему с одновременным охлаждением сразу нескольких нагревательных элементов, что значительно улучшает характеристики рассеивания тепла в приборе для удаления волос 10, повышает его долговечность и безопасность; вентилятор 12 в кожухе вентилятора 13 вращается и всасывает воздух, образуя быстрый воздушный поток, который проходит по отдельности через первый воздухозаборный канал и второй воздухозаборный канал; это значительно увеличивает объем воздуха, поступающего во внутренний механизм прибора для удаления волос 10 в единицу времени; этот интенсивный и достаточный поток воздуха может быстро рассеивать тепло нагревательного и охлаждающего элемента 100 внутри прибора для удаления волос 10, еще больше улучшая рассеивание тепла в приборе для удаления волос 10.
[0037] Кроме того, в приборе для удаления волос 10 в настоящем изобретении используется такой способ всасывания воздуха, который позволяет рассеивать тепло нагревательного элемента 18 и охлаждающего элемента 100; под действием вентилятора 12, который забирает воздух, наружный воздух с нормальной температурой сначала проходит через нагревательный элемент 18 и охлаждающий элемент 100, охлаждая оба элемента, после чего поглотивший тепло воздух всасывается в корпус вентилятора 13 и выпускается из корпуса 15 прибора 10 через вентилятор 12; обычный отвод тепла обдувом заключается в том, что вентилятор 12 формирует высокоскоростной воздушный поток для обдува сильно нагреваемых компонентов с целью их охлаждения; однако высокоскоростной воздушный поток, охлаждающий сильно нагреваемые компоненты, формирует сильно нагретый воздушный поток, который долгое время обдувает определенную локальную область внутри прибора для удаления волос 10, вызывая резкое повышение температуры в этой области и в конечном итоге приводя к перегреву и повреждению компонентов в этой области; в данном же изобретении применяется такой способ отвода тепла, при котором сильно нагретый воздух, проходящий через сильно нагреваемые компоненты (т.е. нагревательный элемент 18 и охлаждающий элемент 100), попадает в корпус вентилятора 13 через вентилятор 12 и поэтому не будет надолго задерживаться во внутренней части прибора для удаления волос 10; кроме того, из-за уникальной конструкции корпуса вентилятора 13 поток горячего воздуха, проходящий через второй воздухозаборный канал, объединяется в воздухонаправляющем механизме 134 (то есть воздухонаправляющий механизм 134 играет роль ограничителя потока горячего воздуха); так как вблизи воздухонаправляющего механизма 134 нет важных уязвимых компонентов, то даже если механизм 134 и нагреется, это не приведет к повреждению ближайших компонентов; понятно, что по сравнению с обычным способом рассеивания тепла путем обдува данный способ охлаждения через вентилятор 12 в настоящем изобретении позволяет решить проблему, связанную с тем, что при таком обдуве тепло концентрируется и вызывает сильное повышение температуры в одной области, что приводит к повреждению прибора для удаления волос 10; и такой способ еще больше повышает долговечность и безопасность прибора.
[0038] Как показано на фиг. 4-5, корпус 11 прибора для удаления волос также включает в себя светопропускающий кристалл 20, линзу светофильтра 22, светофильтр 23 и радиатор 104; светопропускающий кристалл 20, линза светофильтра 22, светофильтр 23, нагревательный элемент 18 и радиатор 104 уложены друг за другом и плотно прижаты к кожуху для рассеивания тепла 14; между светопропускающим кристаллом 20 и линзой светофильтра 22 имеется силиконовая уплотняющая прокладка 21, которая образует герметичную полость 24; поочередная укладка и прижимание светопропускающего кристалла 20, линзы светофильтра 22, светофильтра 23, нагревательного элемента 18 и радиатора 104 в кожухе 14 для рассеивания тепла эффективно повышает стабильность внутренних компонентов прибора для удаления волос 10, предотвращает их ослабление и расшатывание во время использования прибора, которое приводит к невозможности нормального использования прибора и его неисправности, таким образом, повышая безопасность прибора для удаления волос 10; кроме того, после установки силиконового уплотнительного кольца 21 для герметизации между светопропускающим кристаллом 20 и линзой светофильтра 22, светопропускающий кристалл 20, силиконовое уплотнительное кольцо 21 и линза светофильтра 22 образуют герметичную полость 24; во время сдавливания в процессе установки воздух выдавливается из герметичной полости 24, так что между светопропускающим кристаллом 20 и линзой светофильтра 22 образуется вакуум, который препятствует проникновению воздуха между линзой светофильтра 22 и светопропускающим кристаллом 20, его конденсации и формированию капель воды, которые создают опасность поражения электрическим током, и это еще больше повышает безопасность прибора для удаления волос 10.
[0039] Как вариант, светопропускающий кристалл 20 может быть изготовлен из сапфира, а его основным компонентом является оксид алюминия; известно, что сапфир обладает такими преимуществами, как высокий коэффициент теплопередачи и высокое светопропускание; благодаря высокому коэффициенту теплопередачи сапфира светопропускающий кристалл 20, изготовленный из сапфира, обладает превосходными характеристиками холодопроводности и сохранения холода; светопропускающий кристалл 20 охлаждается охлаждающим элементом 106, светопропускающий кристалл 20, изготовленный из сапфира, может эффективно охлаждать кожу пользователя, создавая эффект холодного компресса благодаря своим отличным характеристикам холодопроводности и сохранения холода, что позволяет облегчить боль и ощущение жжения на коже во время удаления волос, и, таким образом, улучшить впечатление пользователя от использования прибора для удаления волос 10.
[0040] Как показано на фиг. 4 и фиг. 5, нагревательный элемент 18 включает в себя лампу 181 и отражатель 182, лампа 181 находится в отражателе 182, радиатор 104 соединен с отражателем 182; охлаждающий элемент 100 включает в себя тепловую трубку 101 и узел теплоотвода, который включает в себя по меньшей мере два радиатора 102, установленные с интервалом, узел радиатора надет на тепловую трубку 101; охлаждающий элемент 100 также включает в себя радиатор 106 и теплопроводящую пластину 107, которая расположена на кожухе для рассеивания тепла 14, тепловая трубка 101 соединена с теплопроводящей пластиной 107; охлаждающий элемент 106 включает в себя охлаждающую поверхность 1061 и нагревательную поверхность 1062, нагревательная поверхность 1062 плотно прилегает к теплопроводящей пластине 107, а охлаждающая поверхность 1061 соединена со светопропускающим кристаллом 106 и встроена в кожух для рассеивания тепла 14.
[0041] Как вариант, корпус 11 прибора также может включать в себя монтажную плату в сборе 111, которая соединена с корпусом вентилятора 13; монтажная плата в сборе 111 снабжена ограничивающим отверстием 1111, на стороне корпуса вентилятора 13, удаленной от охлаждающего элемента 100, имеется ограничивающее отверстие 1111, такая конструкция еще больше оптимизирует внутреннюю конструкцию прибора устройства для удаления волос 10, экономя внутреннее пространство и позволяя сократить объем прибора для удаления волос 10.
[0042] В частности, первый воздухозаборный канал и второй воздухозаборный канал не зависят друг от друга, и поток воздуха, проходящий через первый воздухозаборный канал, отводит тепло охлаждающего элемента 100, расположенного на первом воздухозаборном отверстии 131, тем самым ускоряя охлаждение охлаждающего элемента 100; кроме того, это позволяет быстро отводить тепло с теплопроводящей пластины 107 и охлаждающей пластины 106, которые соединены с охлаждающим элементом 100, что повышает эффективность охлаждения охлаждающей пластины 106, благодаря чему повышается эффект холодного компресса при использовании прибора для удаления волос 10 и улучшается впечатление пользователя; кроме того, наружный воздух, всасываемый во второй воздухозаборный канал, проходит через нагревательный элемент 18 и отводит тепло нагревательного элемента 18 и радиатора 104, ускоряя их охлаждение; понятно, что независимые друг от друга первый и второй воздухозаборные каналы посредством воздушного потока, проходящего через различные части прибора для удаления волос 10, отводят тепло, так что тепло в каждом компоненте внутри прибора 10 для удаления волос рассеивается быстро и равномерно, еще больше повышая эффективность рассеивания тепла в приборе для удаления волос 10, значительно увеличивая срок его службы, делая использование прибора более удобным; повышение производительности теплоотвода прибора для удаления волос 10 снижает его рабочую температуру, исключая вероятность обжечься о прибор и улучшая впечатление от использования прибора для удаления волос 10.
[0043] Как показано на фиг. 4, тепловая трубка 101 соединена с охлаждающей пластиной 106 через теплопроводящую пластину 107, которая изготовлена из материала, способного проводить тепло; теплоотводящая пластина 107 передает тепло, образованное нагревательной поверхностью 1062 охлаждающей пластины 106 методом контактного рассеивания тепла на тепловую трубу 101, которая быстрее поглощает и отводит тепло, выделяемое нагревательной поверхностью 1062 охлаждающей пластины 106, повышая эффективность охлаждения охлаждающей поверхности 1061 охлаждающей пластины 106; установка охлаждающего элемента 100 на первое воздухозаборное отверстие 131 позволяет выводить тепло из тепловой трубки 101 и радиатора 102 из прибора для удаления волос 10 через вентилятор 12, который вращается и забирает воздух; это повышает эффективность рассеивания тепла охлаждающим элементом 100, эффективно предотвращает влияние перегрева нагревательного элемента 18 на нормальную работу прибора для удаления волос 10 и еще больше улучшает стабильность прибора 10.
[0044] Как показано на фиг. 4-5, в первом варианте реализации настоящего изобретения радиатор 104, соединенный с нагревательным элементом 18, снабжен ребрами 1041, и тепло, вырабатываемое нагревательным элементом 18, передается на радиатор 104; зазоры между ребрами 1041 радиатора 104 образуют теплоотводящий зазор 1042, который эффективно увеличивает площадь контакта между радиатором 104 и воздухом, так что тепло в радиаторе 104 может эффективно поглощаться воздухом, улучшая характеристики рассеивания тепла радиатора 104; аналогичным образом, тепловая трубка 101 снабжена по меньшей мере двумя радиаторами 102, расположенными с интервалами (то есть узлом радиатора), и зазор с соседним радиатором 102 образует вентиляционный зазор 1021, который также увеличивает площадь контакта между радиатором 102 и воздухом, так что тепло, передаваемое от тепловой трубки 101 к радиатору 102, может быстро поглощаться воздухом, улучшая характеристики рассеивания тепла тепловой трубки 101, повышая эффективность отвода тепла, генерируемого нагревательной поверхностью 1062 охлаждающего элемента 106, улучшая эффект охлаждающей пластины 106 и повышая практичность прибора для удаления волос 10.
[0045] Как показано на фиг. 5-6, на одном конце воздухонаправляющего механизма 134 имеется воздуховодный канал 1341, а на другом конце - плоский каплевидный корпус 1342; воздухонаправляющий канал имеет конструкцию, узкую в середине и широкую на концах, воздуховодный канал 1341 состоит из удлиненного паза и шееобразной соединительной трубки (т.е. центральный собирательный механизм); два конца шееобразной соединительной трубки по отдельности сообщаются с воздуховодным каналом 1341 и каплевидным корпусом 1342, в месте соединения удлиненного паза и шееобразной соединительной трубкой имеется вентиляционное отверстие 1343; под действием вентилятора 12, который вращается и всасывает воздух, воздух из воздухозаборного отверстия 141 забирается и проходит через нагревательный элемент 18 и радиатор 104 и отводит тепло; воздушный поток, проходящий через нагревательный элемент 18 и радиатор 104, при попадании в удлиненный паз в первую очередь попадает на дно паза и меняет свое направление движения под действием силы всасывания, создаваемой вращением вентилятора 12, из вентиляционного отверстия; он движется вдоль днища удлиненного паза и в месте вентиляционного отверстия объединяется в высокоскоростной поток, который в конечном итоге собирается в месте вентиляционного отверстия 1343 и через шееобразную соединительную трубку поступает в каплевидный корпус 1342; то есть тепло нагревательного элемента 18 в вентиляционной полости 19 рассеивается, реализуя функцию отвода тепла; понятно, что высокоскоростной воздушный поток, движущийся вдоль днища удлиненного паза, эффективно увеличивает время контакта между воздухом и нагревательным элементом 18 и радиатором 104, давая достаточно времени для того, чтобы воздух мог полностью поглотить тепло нагревательного элемента 18 и радиатора 104; кроме того, в данном решении воздушный поток движется вдоль днища воздуховодного канала 1341, что увеличивает путь движения воздушного потока, в то время как в предшествующем уровне техники вопрос удлинения пути прохождения воздушного потока решался путем удлинения воздуховода, данное решение позволяет экономить место в приборе для удаления волос 10, сократить его объем, более эффективно использовать его конструктивное пространство, а также увеличить время контакта между воздушным потоком и нагревательным элементом, еще больше улучшив эффективности рассеивания тепла в приборе для удаления волос 10.
[0046] Как показано на фиг. 4-7а, так как тепло на охлаждающем элемента 100 обычно выше, чем тепло на нагревательном элементе 100, его необходимо рассеивать целенаправленно; площадь поперечного сечения первого воздухозаборного отверстия 131 на кожухе вентилятора 130 больше площади поперечного сечения второго воздухозаборного отверстия 132, так что эффективность работы вентилятора 12, всасывающего воздух из первого воздухозаборного отверстия 131, выше, чем при всасывании из второго воздухозаборного отверстия 131, так что эффективность рассеивания тепла охлаждающего элемента 100, расположенного у первого воздухозаборного отверстия 131, является относительно высокой, поэтому тепло в первую очередь отводится от охлаждающего элемента 100; понятно, что эффективность всасывания воздуха первым воздухозаборным каналом в месте первого воздухозаборного отверстия 131 выше, чем эффективность всасывания воздуха вторым воздухозаборным каналом в месте второго воздухозаборного отверстия 132, то есть первый воздухозаборный канал является основным каналом, который в основном используется для отвода тепла охлаждающего элемента 100 с более сильным нагревом, а второй воздухозаборный канал является дополнительным, который в основном используется для отвода тепла нагревательного элемента 18; оба канала отличаются и независимы друг от друга.
[0047] Как вариант, кожух вентилятора 130 также может включать в себя монтажную пластину 135, в которой имеется по меньшей мере одно небольшое отверстие (не показано) для образования второго воздухозаборного отверстия 132, то есть второе воздухозаборное отверстие 132 может быть образовано множеством небольших отверстий для забора воздуха.
[0048] В модифицированном варианте реализации площадь поперечного сечения первого воздухозаборного отверстия 131 в кожухе вентилятора 130 равна площади поперечного сечения второго воздухозаборного отверстия 132, то есть эффективность вентилятора 12, всасывающего воздух из первого воздухозаборного отверстия 131, равна эффективности при всасывании воздуха из второго воздухозаборного отверстия 131, что позволяет одновременно с высокой эффективностью отводить тепло как от охлаждающего элемента 100, так и от нагревательного элемента 18.
[0049] Как показано на фиг. 7-11, прибор для удаления волос 10 в первом варианте реализации настоящего изобретения также включает в себя кожух 15, в котором расположен корпус 11 прибора для удаления волос, кожух 15 включает в себя первый корпус 151, второй корпус 152 и кольцеобразный корпус 153, причем первый корпус 151 прижимается кожухом для рассеивания тепла 14, кольцеобразный корпус 153 соединяется со вторым корпусом 152, между первым корпусом 151 и кольцеобразным корпусом 153 имеется воздухозаборный зазор 16; первый корпус 151 и кольцеобразный корпус 153 образуют воздухозаборную камеру 17, в которой имеется впускное отверстие 141; воздухозаборная камера 17 сообщается с вентиляционной камерой 19 через впускное отверстие 141; в месте отверстия для выпуска воздуха 133 на втором корпусе 152 имеется выпускное отверстие 1521, наружный воздух, попадающий в прибор для удаления волос 10, в конечном итоге выходит из выпускного отверстия 1521.
[0050] В частности, между первым корпусом 151 и кольцевым корпусом 153 оставлен кольцеобразный зазор 16 для впуска воздуха, а на втором корпусе 15 в месте первого воздухозаборного отверстия 131 имеется впускное отверстие 1522, воздух может попадать в прибор одновременно через впускное отверстие 1522 и воздухозаборный зазор 16, что увеличивает объем забираемого воздуха и улучшает характеристики отвода тепла; наружный воздух попадает в прибор для удаления волос 10 через воздухозаборный зазор 16 и впускное отверстие 1522, в конечном итоге воздушный поток, образованный горячим воздухом, выпускается из выпускного отверстия 133 на кожухе вентилятора 130, проходит через выпускное отверстие 1521 на кожухе вентилятора 15 и выходит из прибора для удаления воздуха 10; понятно, что наружный воздух посредством вращения вентилятора 12 попадает в воздухозаборный зазор 16 и через воздухозаборное отверстие 1522 попадает в прибор для удаления волос 10, перемещается внутри прибора между разными его частями и поглощает от них тепло, после чего выводится из воздуховыпускного отверстия 1521 на втором корпусе 152, реализуя функцию циркуляции воздуха и отвода тепла из прибора для удаления волос 10, позволяет эффективно избежать повреждения компонентов прибора 10 из-за перегрева, повышает долговечность прибора для удаления волос 10, делая его более практичным; более того, наружный воздух, всасываемый через воздухозаборный зазор 16, проходит вдоль внутренней стенки первого корпуса 151, непрерывный воздушный поток быстро отводит тепло от первого корпуса 151 и воздухозаборной камеры 17, в результате первый корпус 151 имеет стабильную температуру и не перегревается, исключая ожог и дискомфорт при контакте кожи пользователя с перегретым первым корпусом 151, эффективно улучшая процесс удаления волос.
[0051] Как вариант, второй корпус 152 и кольцеобразный корпус 153 могут быть выполнены как в одном корпусе, так и разделены и быть независимы друг от друга.
[0052] В модифицированном варианте реализации кожух 15 включает в себя первый корпус 151, второй корпус 152 и кольцеобразный корпус 153, первый корпус 151, второй корпус 152 и кольцеобразный корпус 153 выполнены как единое целое; первый корпус 151 и/или второй корпус 152 снабжены воздухозаборными отверстиями, которые сообщаются с воздухозаборной камерой через впускное отверстие 141; наружный воздух попадает в воздухозаборную полость 17 через вентиляционное и впускное отверстие 141; понятно, что впускное отверстие может находиться в любом месте в соответствии с фактическими потребностями, главное, чтобы впускное и вентиляционное отверстие сообщались с воздухозаборной камерой 17, преимущество этой конструкции заключаются в следующем:благодаря гибкости, производитель может менять положение и форму вентиляционного и впускного отверстия в соответствии с пожеланиями клиентов в соответствии с их эстетическим восприятием.
[0053] Как показано на фиг. 4 и фиг. 9, на внешней стороне узла радиатора находится воздухозаборный колпак, а в месте воздухозаборного отверстия 155, соответствующего колпаку, имеется пара отверстий, ограничивающих поток воздуха 109, эти отверстия 109 по отдельности сообщаются с воздухозаборным отверстием 1522 и первым воздухозаборным отверстием 131; кроме того, наружная сторона воздухозаборного колпака 108 изолирует радиатор 102 от внутреннего пространства прибора для удаления волос 10, а пара ограничительных отверстий 109 проходит сквозь воздухозаборный колпак 108 и включает в себя два отверстия друг напротив друг друга, одно из которых соответствует воздухозаборному отверстию 1522, другое отверстие соответствует первому воздухозаборному отверстию 131; понятно, что когда вентилятор 12 вращается и забирает воздух, поскольку наружная сторона воздухозаборного колпака 108 изолирует радиатор 102 от внутреннего пространства прибора для удаления волос 10, внутрь прибора 10 поступает только воздух нормальной температуры, а горячий воздух из прибора для удаления волос 10 не попадает в воздухозаборный колпак 108, что повышает эффективность отвода тепла и эффективно устраняет проблему перегрева внутренних компонентов, вызванную циркуляцией горячего воздуха; затем наружный воздух забирается в воздухозаборный колпак 108 через отверстия, образованные парой ограничительных отверстий 109, соответствующих воздухозаборному отверстию 1522, для отвода тепла от радиатора 102, а затем поглотивший тепло наружный воздух проходит через пару ограничивающих отверстий 109, соответствующих первому воздухозаборному отверстию 131, всасывается в корпус вентилятора 13 через первое воздухозаборное отверстие 131 для отвода тепла.
[0054] Как вариант, охлаждающий элемент 100 расположен между воздухозаборным отверстием 1522 и корпусом вентилятора 13, так что, когда вентилятор 12 вращается и забирает воздух, он может быстро рассеивать тепло охлаждающего элемента 100, то есть забор воздуха и теплоотвод становятся более плавным.
[0055] Как показано на фиг. 11а, второй вариант реализации настоящего изобретения предусматривает прибор для удаления волос 10а, который включает в себя кожух 15а и корпус 11а, предназначенный для удаления волос и отвода тепла; конструкция и принцип действия прибора для удаления волос 10а такие же, как у корпуса 11 прибора для удаления волос в первом варианте реализации; корпус 11а прибора для удаления волос встроен в кожух 15а; кожух 15а включает в себя первый корпус 151а, второй корпус 152а и кольцеобразный корпус 153а, первый корпус 151а собирается с кольцеобразным корпусом 153а, и второй корпус 152а собирается вместе или выполнен как единое целое с кольцеобразным корпусом 153а, наружная сторона второго корпуса 152а снабжена воздухозаборной решеткой 16а для впуска воздуха и воздуховыпускным отверстием 1521а для выхода воздуха, второй корпус 152а также снабжен воздухозаборным отверстием 1522а для забора воздуха; прибор для удаления волос 10а забирает воздух одновременно через воздухозаборное отверстие 1522а и воздухозаборную решетку 16а для отвода тепла нагревательного механизма в корпусе 11а прибора, что повышает эффективность забора воздуха корпусом 11а, горячий воздух выходит из кожуха 15а через выпускное отверстие 1521а для быстрого отвода тепла; кроме того, кожух 15а прибора для удаления волос 10а представляет собой L-образную кривошипную конструкцию - компактную и удобную для пользователей.
[0056] Как показано на фиг. 11b, третий вариант реализации настоящего изобретения предусматривает прибор для удаления волос 10b, который включает в себя кожух 15b и корпус 11b, предназначенный для удаления волос и отвода тепла; конструкция и принцип действия корпуса 11b прибора для удаления волос такой же, как у корпуса 11 прибора в первом варианте реализации; корпус 11b прибора для удаления волос встроен в кожух 15b; кожух 15b включает в себя первый корпус 151b, второй корпус 152b и третий корпус 153b, причем первый корпус 151b собирается с третьим корпусом 153b, второй корпус 152b собирается или выполняется как единое целое с третьим корпусом 153b; наружная сторона второго корпуса 152b снабжена воздухозаборным отверстием 1522b для впуска воздуха и выпускным отверстием 1521b для выпуска воздуха, первый корпус 151b снабжен воздухозаборным отверстием 16b для впуска воздуха; прибор 10b одновременно забирает воздух через воздухозаборное отверстие 1522b и впускное отверстие 16b для отвода тепла от нагревательного механизма в корпусе 11b прибора для удаления волос, что повышает эффективность забора воздуха основным корпусом прибора для удаления волос, а затем корпус 11b выпускает горячий воздух через выпускное отверстие 1521b, обеспечивая быстрый отвод тепла.
[0057] Как показано на фиг. 12-14а, четвертый вариант реализации настоящего изобретения предусматривает блок вентилятора с, который включает в себя корпус вентилятора 13с и корпус вентилятор 12с, корпус 13с вентилятора включает в себя корпус вентилятора 130с, вентилятор 12с включает в себя вторую лопасть вентилятора 122с, вторую лопасть вентилятора 123с и двигатель 121с, на одной стороне корпуса вентилятора 130с имеется первое воздухозаборное отверстие 131с, на другой стороне от первого воздухозаборного отверстия 131с имеется второе воздухозаборное отверстие 132с, на наружной стороне корпуса вентилятора 130с имеется первое выпускное отверстие 133с и второе выпускное отверстие 134с; корпус вентилятора 130с снабжен механизмом разделительной пластины 135c; первая лопасть вентилятора 122c и вторая лопасть вентилятора 123c соответственно расположены на противоположных сторонах механизма разделительной пластины 135c, один конец двигателя 121c соединен с первой лопастью вентилятора 122c, а другой конец соединен со второй лопастью вентилятора 123с; первое воздухозаборное отверстие 131с и механизм разделительной пластины 135с образуют первую воздушную камеру 136с, второе воздухозаборное отверстие 132с и механизм разделительной пластины 135с образуют вторую воздушную камеру 137с; первая лопасть вентилятора 122с расположена в первой воздушной камере 136с, вторая лопасть вентилятора 123с расположена во второй воздушной камере 137с; понятно, что первая воздушная камера 136с и вторая воздушная камера 137с независимы друг от друга, так что вращение первой лопасти 122с и второй лопасти 123с не влияет друг на друга, что улучшает эффективность забора воздуха; первое выпускное отверстие 133с и первая воздушная камера 136с установлены друг напротив друга, второе выпускное отверстие 134с и вторая воздушная камера 137с установлены друг напротив друга; механизм разделительной пластины 135с снабжен пазом для установки двигателя 1351с, а двигатель 121с расположен в середине паза 1351c для установки двигателя; эта конструкция экономит место для установки двигателя 121с, уменьшает объем узла вентилятора с и экономит пространство, занимаемое основным корпусом 11 прибора для удаления волос; двигатель 121с включает в себя вращающийся вал 1211с, один конец которого соединяется с первой лопастью вентилятора 122с, другой конец соединяется со второй лопастью вентилятора 123с; первая лопасть вентилятора 122с включает в себя несколько первых лопастей 1221с, первая лопасть 1221с вращается вокруг вала 1211с; вторая лопасть вентилятора 123с включает в себя несколько вторых лопастей 1231с и вращается вокруг вала 1 211c в направлении, противоположном направлению вращения первой лопасти 1221c; когда вал 1211с двигателя 121с вращается, первая лопасть 122с и вторая лопасть 123с одновременно вращаются в одном и том же направлении, поскольку первая лопасть 1221с первой лопасти 122с и вторая лопасть 123с второй лопасти 123с вращаются в противоположном направлении, когда первая лопасть 122с вращается в одном направлении со второй лопастью 123с, они также могут одновременно забирать воздух; понятно, что так как первая лопасть вентилятора 122с и вторая лопасть вентилятора 123с расположены напротив друг друга и вращаются в противоположном направлении, узел вентилятора с позволяет забирать воздух в двух направлениях через двигатель 121с и две лопасти вентилятора, что проще, чем в традиционной конструкции вентилятора со сдвоенными двигателями и двойными лопастями вентилятора для двухстороннего забора воздуха, что снижает производственные затраты; следует отметить, что узел вентилятора в этом варианте реализации также применим к корпусу 11 прибора для удаления волос в других вариантах реализации настоящего изобретения.
[0058] Понятно, что в сочетании с другими вариантами реализации настоящего изобретения, когда узел вентилятора c применяется к корпусу 11 прибора для удаления волос, охлаждающий элемент 100 располагается на первом воздухозаборном отверстии 131c, а между нагревательным элементом 18 и вторым воздухозаборным отверстием 132с циркулирует воздух, так что узел вентилятора с может одновременно отводить тепло от нагревательного элемента 18 и охладительного элемента 100; более того, наружный воздух, проходящий через охладительный элемент 100, всасывается в корпус вентилятора 130с через первое воздухозаборное отверстие 131с и выводится из первого воздуховыпускного отверстия 133с, а наружный воздух, проходящий через нагревательный элемент 18, всасывается в корпус вентилятора 130с из второго воздухозаборного отверстия 132с и выводится из второго выпускного отверстия 134с, обеспечивая отвод горячего воздуха, поскольку первая воздушная камера 136с и вторая воздушная камера 137с независимы друг от друга, выпуск воздуха из первого воздуховыпускного отверстия 133с и второго воздуховыпускного отверстия 134с становится более плавным, исключая потерю эффективности отвода воздуха из-за смешивания потоков, когда воздух одновременно забирается через первое и второе воздухозаборные отверстия; кроме того, после прохождения через охлаждающий элемент 100 наружный воздух нормальной температуры всасывается в первую воздушную полость 136с из первого воздухозаборного отверстия 131с, обеспечивая поглощение и рассеивание тепла от охлаждающего элемента 100, расположенного у первого воздухозаборного отверстия 131с; впускное отверстие 141, предусмотренное в кожухе для рассеивания тепла 14, воздухонаправляющий механизм 134 и второе воздухозаборное отверстие 132c в кожухе вентилятора 130с последовательно сообщаются друг с другом, так что второй воздухозаборный канал более плавно забирает воздух; наружный воздух нормальной температуры проходит через нагревательный элемент 18 и всасывается во вторую воздушную камеру 137с из второго воздухозаборного отверстия 132с для рассеивания тепла от нагревательного элемента 18 в воздушной камере 19.
[0059] Как вариант, двигатель 121с может представлять собой бесщеточный двигатель постоянного тока с двумя подшипниками, а вращающийся вал 1211с двигателя 121с снабжен двумя подшипниками (не показаны), один из которых установлен рядом с первой лопастью вентилятора 122с, а другой - рядом со второй лопастью вентилятора 123c.
название | год | авторы | номер документа |
---|---|---|---|
ПОРТАТИВНОЕ УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ВОЛОС | 2020 |
|
RU2810942C1 |
ТЕПЛОВЕНТИЛЯТОР С ЭЛЕКТРОСТАТИЧЕСКИМ ВОДОРАСПЫЛИТЕЛЬНЫМ УСТРОЙСТВОМ | 2005 |
|
RU2342894C2 |
УЗЕЛ ВОЗДУХОЗАБОРНОЙ СЕТКИ, КОРПУС ПРИБОРА И УСТРОЙСТВО ДЛЯ УХОДА ЗА ВОЛОСАМИ | 2022 |
|
RU2807660C1 |
ОХЛАЖДАЮЩИЙ АППАРАТ ДЛЯ ОХЛАЖДЕНИЯ НАХОДЯЩЕГОСЯ ВО ВНУТРЕННЕМ ПРОСТРАНСТВЕ КОММУТАЦИОННОГО ШКАФА ВОЗДУХА И СООТВЕТСТВУЮЩАЯ УСТАНОВКА КОММУТАЦИОННОГО ШКАФА | 2016 |
|
RU2677240C1 |
Устройство для сушки волос с батарейным питанием | 2019 |
|
RU2782694C1 |
КОНДИЦИОНЕР ВОЗДУХА И СПОСОБ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА | 2018 |
|
RU2738520C1 |
ВЕНТИЛЯТОР ДЛЯ ХОЛОДИЛЬНОГО АППАРАТА | 2007 |
|
RU2422738C2 |
Стиральный агрегат | 2022 |
|
RU2829711C2 |
СУДНО НА ВОЗДУШНОЙ ПОДУШКЕ С ОСУЩЕСТВЛЯЮЩИМ УПРАВЛЯЮЩЕЕ ДВИЖЕНИЕ КАНАЛЬНЫМ ВЕНТИЛЯТОРОМ | 2015 |
|
RU2682310C1 |
ВЕНТИЛЯТОР В СБОРЕ, СОДЕРЖАЩИЙ КОЛЬЦЕВОЕ СОПЛО И ПОТОЛОЧНЫЙ ДЕРЖАТЕЛЬ | 2011 |
|
RU2575208C2 |
Изобретение относится к области техники приборов для удаления волос. Прибор для удаления волос содержит корпус прибора, внешний кожух, первый воздухозаборный канал с первым воздухозаборным отверстием и второй воздухозаборный канал со вторым воздухозаборным отверстием. При этом площадь поперечного сечения первого воздухозаборного отверстия больше или равна площади поперечного сечения второго воздухозаборного отверстия. Основной корпус прибора встроен во внешний кожух. Корпус прибора включает в себя нагревательный элемент и охлаждающий элемент, а первый воздухозаборный канал соединяет охлаждающий элемент с внешней средой для отвода тепла от охлаждающего элемента, тогда как второй воздухозаборный канал соединяет нагревательный элемент с внешней средой для отвода тепла от нагревательного элемента. Достигается повышение эффективности удаления волос и надежности конструкции. 13 з.п. ф-лы, 14 ил.
1. Разновидность прибора для удаления волос, который характеризуется тем, что прибор для удаления волос, содержащий корпус прибора, внешний кожух, первый воздухозаборный канал и второй воздухозаборный канал, основной корпус прибора для удаления волос, встроен во внешний кожух;
корпус прибора для удаления волос включает в себя нагревательный элемент и охлаждающий элемент; первый воздухозаборный канал соединяет охлаждающий элемент с внешней средой для отвода тепла от охлаждающего элемента, второй воздухозаборный канал соединяет нагревательный элемент с внешней средой для отвода тепла от нагревательного элемента;
характеризуется тем, что основной корпус дополнительно включает в себя корпус вентилятора и вентилятор, размещенный в указанном корпусе вентилятора для всасывания воздуха;
указанный корпус вентилятора дополнительно включает кожух вентилятора, который определяет первое воздухозаборное отверстие с одной стороны корпуса вентилятора, по меньшей мере одно второе воздухозаборное отверстие на противоположной стороне корпуса вентилятора относительно первого воздухозаборного отверстия и воздуховыпускное отверстие на периферийной стороне корпуса вентилятора;
указанный охлаждающий элемент размещен у первого воздухозаборного отверстия, а нагревательный элемент находится в воздушной циркуляции со вторым воздухозаборным отвертием;
указанный вентилятор размещен в кожухе вентилятора и, вращаясь, всасывает воздух, при этом наружный воздух поступает в кожух вентилятора через первое и второе воздухозаборные отверстия соответственно и выпускается через воздуховыпускное отверстие.
2. Прибор для удаления волос по п. 1, отличающийся тем, что основной корпус прибора для удаления волос также включает в себя кожух для рассеивания тепла; корпус снабжен воздухозаборным отверстием, охлаждающий элемент расположен между воздухозаборным отверстием и корпусом вентилятора, наружный воздух всасывается в вентилятор после последовательного прохождения через воздухозаборное отверстие и охлаждающий элемент, образуя первый воздухозаборный канал для снижения температуры охлаждающего элемента; кожух для рассеивания тепла снабжен впускным отверстием, кожух для рассеивания тепла соединяется с корпусом вентилятора и образует вентиляционную камеру, в которой находится нагревательный элемент, и наружный воздух поочередно проходит через впускное отверстие и нагревательный элемент и попадает в корпус вентилятора, образуя второй воздухозаборный канал для снижения температуры нагревательного элемента.
3. Прибор для удаления волос по п. 2, отличающийся тем, что нагревательный компонент содержит лампу и отражатель, лампа находится в отражателе, напротив которого установлен радиатор.
4. Прибор для удаления волос по п. 3, отличающийся тем, что радиатор включает в себя по меньшей мере два ребра, расположенные с интервалами, которые образуют теплоотводящий зазор.
5. Прибор для удаления волос по п. 3, отличающийся тем, что охлаждающий элемент включает в себя теплопроводящий элемент, охлаждающую пластину, теплопроводящую пластину и узел радиатора, который включает в себя по меньшей мере два радиатора, теплопроводящая пластина расположена на кожухе для рассеивания тепла, тепловая трубка соединяется с теплопроводящей пластиной, узел радиатора расположен на тепловой трубке, а охлаждающая пластина расположена на кожухе для рассеивания тепла; корпус прибора для удаления волос также включает в себя светопропускающий кристалл для обеспечения холодного компресса, охлаждающая пластина включает в себя охлаждающую поверхность и нагревательную поверхность, причем нагревательная поверхность тесно прилегает к теплопроводящей пластине, а охлаждающая поверхность соединяется со светопропускающим кристаллом.
6. Прибор для удаления волос по п. 5, отличающийся тем, что внешний кожух содержит первый корпус, второй корпус и кольцеобразный корпус; первый корпус и кольцеобразный корпус образуют воздухозаборную полость, а кожух для отвода тепла имеет по меньшей мере одно впускное отверстие, которое расположено в воздухозаборной камере; первый корпус прижат к кожуху для теплоотвода, кольцеобразный корпус соединен со вторым корпусом, а между первым корпусом и кольцеобразным корпусом предусмотрен воздухозаборный зазор для впуска воздуха, который пропускает воздух через впускное проходное отверстие; или на первом и/или втором корпусе имеется впускное проходное отверстие, через которое оно пропускает воздух в вентиляционную камеру через впускное отверстие, наружный воздух всасывается в вентиляционную камеру воздуховода последовательно из впускного проходного отверстия и впускного отверстия.
7. Прибор для удаления волос по п. 2, отличающийся тем, что внешний кожух вентилятора также включает в себя монтажную пластину, на которой имеется по меньшей мере одно небольшое отверстие, образуя второе воздухозаборное отверстие.
8. Прибор для удаления волос по п. 5, отличающийся тем, что светопропускающий кристалл представляет собой сапфир.
9. Прибор для удаления волос по п. 6, отличающийся тем, что воздухозаборное отверстие соответственно установлено на первом входе воздуха; выпуск воздуха, соответствующий второму корпусу, снабжен выпускным отверстием, наружный воздух, всасываемый из первого входа воздуха, и наружный воздух, всасываемый из впускного отверстия, собираются в корпусе вентилятора и выходят через выпускное отверстие.
10. Прибор для удаления волос по п. 2, отличающийся тем, что площадь поперечного сечения первого воздухозаборного отсверстия больше или равна площади поперечного сечения второго воздухозаборного отверстия.
11. Прибор для удаления волос по п. 2, отличающийся тем, что корпус вентилятора также включает в себя воздухонаправляющий механизм, который представляет собой конструкцию, в которой оба конца соединяются друг с другом, середина узкая, а концы широкие.
12. Прибор для удаления волос по п. 11, отличающийся тем, что один конец воздухонаправляющего механизма соединяется со вторым воздухозаборным отверстием, а другой конец - с кожухом для рассеивания тепла, образуя вентиляционную камеру.
13. Прибор для удаления волос по п. 5, отличающийся тем, что основной корпус прибора для удаления волос также содержит линзу светофильтра и затеняющую пластину, светопропускающий кристалл, линза светофильтра, затеняющая пластина, нагревательный элемент и радиатор последовательно расположены в кожухе для рассеивания тепла.
14. Прибор для удаления волос по п. 13, отличающийся тем, что между светопропускающим кристаллом и линзой светофильтра предусмотрено уплотнительное кольцо, образующее герметичную полость.
