СПОСОБ И УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ ВЫКЛЮЧЕНИЯ ОТКЛЮЧАЮЩЕГО БЛОКА И ЭЛЕКТРИЧЕСКИЙ ШКАФ, СОДЕРЖАЩИЙ ТАКОЕ УСТРОЙСТВО Российский патент 2025 года по МПК G05B15/02

Настоящее изобретение относится к способу и устройству для обнаружения выключения отключающего блока и к электрическому шкафу, содержащему такое устройство.

Изобретение относится более обобщенно к технической области защиты электрических установок.

Изобретение применимо, в частности, для блоков для управления электрическим током, например, блоков электрической защиты для прерывания электрического тока, таким как низковольтные прерыватели цепи.

Отключающие блоки управляются посредством исполнительного механизма, приводимого в действие посредством механизма выключения, и используются, чтобы очень быстро прерывать электрический ток, как только электрический отказ происходит. Вообще говоря, эти блоки устанавливаются в электрическом шкафу рядом с переключающими блоками, такими как контакторы и дистанционные переключатели, которые сами переключаются, когда они принимают команду переключения, отправленную объектом, внешним по отношению к установке.

Желательно обеспечить возможность быстро идентифицировать, когда блок защиты был выключен вслед за электрическим отказом, например, для того, чтобы вмешиваться вручную, посредством электротехника, для того, чтобы сбрасывать (восстанавливать) блок и, когда применимо, исправить проблему, которая вызвала электрический отказ, в то же время избегая отправки электротехника при ложной тревоге.

Существуют защитные блоки, оборудованные системами радиосвязи, которые предоставляют возможность отправки информации о своем состоянии. Однако, эти решения являются дорогостоящими для реализации, в частности, в установках, содержащих большое число блоков, и не всегда возможно размещать их в существующих установках, когда нежелательно заменять все блоки.

Это является недостатком, который изобретение, в частности, должно преодолеть, предоставляя способ акустического обнаружения выключения отключающего блока в электрическом шкафу и ассоциированное устройство обнаружения и ассоциированный электрический шкаф.

Для этого, изобретение относится к способу обнаружения выключения отключающего блока в электрическом шкафу, этот электрический шкаф содержит, по меньшей мере, один отключающий блок для отключения электрического тока и, по меньшей мере, один переключающий блок для переключения электрического тока, способ содержит фазу обучения, приспособленную для формирования категорий принятия решения, ассоциированных с акустической сигнатурой выключения упомянутого, по меньшей мере, одного отключающего блока, и фазу обнаружения выключения отключающего блока, содержащую этапы:

- получения сигнала шума блока, формируемого, по меньшей мере, одним из упомянутых отключающих блоков для отключения электрического тока или, по меньшей мере, одним переключающим блоком для переключения электрического тока, и

- сравнения упомянутого сигнала шума блока с упомянутыми категориями принятия решения для того, чтобы обнаруживать то, соответствует ли сигнал шума блока выключению отключающего блока.

Согласно некоторым преимущественным, но необязательным аспектам, такой способ обнаружения может объединять один или более следующих отличительных признаков, взятых отдельно, либо в любом технически допустимой комбинации:

- фаза обучения содержит этапы:

- подачи предварительно определенного отключающего тока в отключающий блок и записи сигнала сформированного шума отключения,

- отправки сигнала шума отключения в систему машинного обучения, приспособленную для распознавания акустической сигнатуры отключающего блока, и предоставления дискретных значений отключения в качестве выходных данных,

- группирования дискретных значений отключения вместе, с тем, чтобы создавать категории принятия решения,

- подачи предварительно определенного тока в переключающий блок и записи сигнала сформированного шума переключения,

- отправки сигнала шума переключения в систему машинного обучения и получения дискретных значений переключения в качестве выходных данных,

- различения дискретных значений переключения от дискретных значений отключения посредством модификации категорий (52) принятия решения, с тем, чтобы исключать дискретные значения переключения, которые входят в эти категории принятия решения;

- система обучения является нейронной сетью;

- фаза обнаружения содержит дискретизацию полученного сигнала шума блока и сравнение полученного значения с категориями принятия решения, и если полученное значение попадает в категорию принятия решения, отправку сигнала тревоги;

- когда сигнал тревоги отправлен, тогда не происходит выключение, записанный шум, который вызвал тревогу, используется для модификации категорий принятия решения;

- этап подачи тока содержит подачу тока отключения по перегрузке, подачу дифференциального тока и подачу тока отключения по короткому замыканию для того, чтобы имитировать различные типы электрических отказов;

- система машинного обучения определяет, по меньшей мере, один статистический атрибут полученного сигнала шума отключения для того, чтобы характеризовать шум отключающего блока;

- один или более статистических атрибутов выбираются из группы, содержащей:

- продолжительность, в течение которой интенсивность сигнала шума отключения остается выше третьего предварительно определенного процентного значения максимальной интенсивности сигнала шума отключения,

- точку перегиба кривой, измеренную в предварительно определенный момент времени прежде достижения предварительно определенного процентного значения максимальной интенсивности сигнала шума отключения,

- диапазон частот, соответствующий показателю времени первого случая достижения 100% интенсивности сигнала шума отключения, или средней интенсивности сигнала шума отключения больше четвертого предварительно определенного процентного значения, и

- показатель времени первого случая достижения 100% интенсивности сигнала шума отключения;

- сигнал шума блока получается непрерывно;

- один из отключающих блоков модифицируется, чтобы создавать особый звук во время выключения, этот особый звук изучается заранее в фазе обучения;

Кроме того, изобретение относится к устройству для обнаружения выключения отключающего блока в электрическом шкафу, содержащем, по меньшей мере, один отключающий блок для отключения электрического тока и, по меньшей мере, один переключающий блок для переключения электрического тока, устройство обнаружения содержит электронный блок управления, выполненный с возможностью осуществления способа для обнаружения выключения согласно одному из предшествующих пунктов, интерфейс связи, соединенный с электронным блоком управления, выполненный с возможностью передачи сигнала тревоги, и микрофон, соединенный с электронным блоком управления, выполненный с возможностью получения сигнала шума блока, сигнала шума отключения и сигнала шума переключения.

Кроме того, изобретение относится к электрическому шкафу, содержащему устройство, как описано выше, установленное внутри электрического шкафа, в верхней части стойки шкафа.

Кроме того, изобретение относится к электрическому шкафу, содержащему множество стоек, каждая стойка оборудуется устройством обнаружения, как описано выше, установленным в верхней части шкафа, с микрофоном, расположенным дистанционно в области, подлежащей наблюдению.

Кроме того, изобретение относится к электрическому шкафу, содержащему множество стоек, при этом одна стойка оборудуется устройством обнаружения, как описано выше, размещенным в верхней части шкафа, с множеством микрофонов, расположенных дистанционно в областях, которые должны наблюдаться в каждой стойке.

Кроме того, изобретение относится к электрическому шкафу, содержащему множество стоек, некоторые из которых разделены на отделения, каждое отделение содержит устройство обнаружения, как описано выше.

Изобретение будет лучше понятно, и другие его преимущества станут более явно очевидными в свете последующего описания одного варианта осуществления электрического защитного устройства, предоставленного исключительно в качестве примера и со ссылкой на прилагаемые фигуры, на которых:

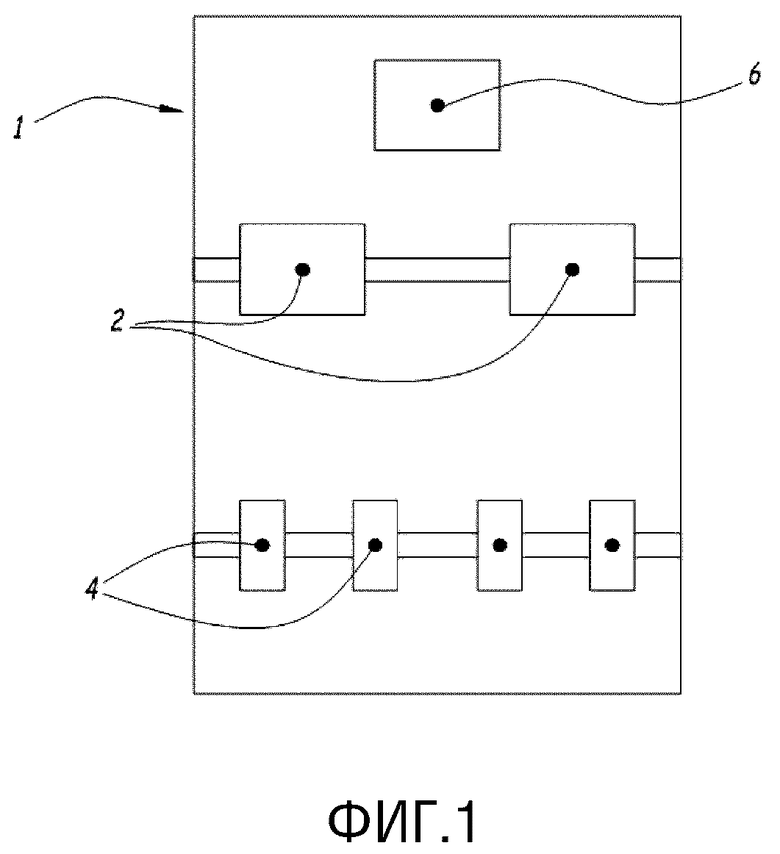

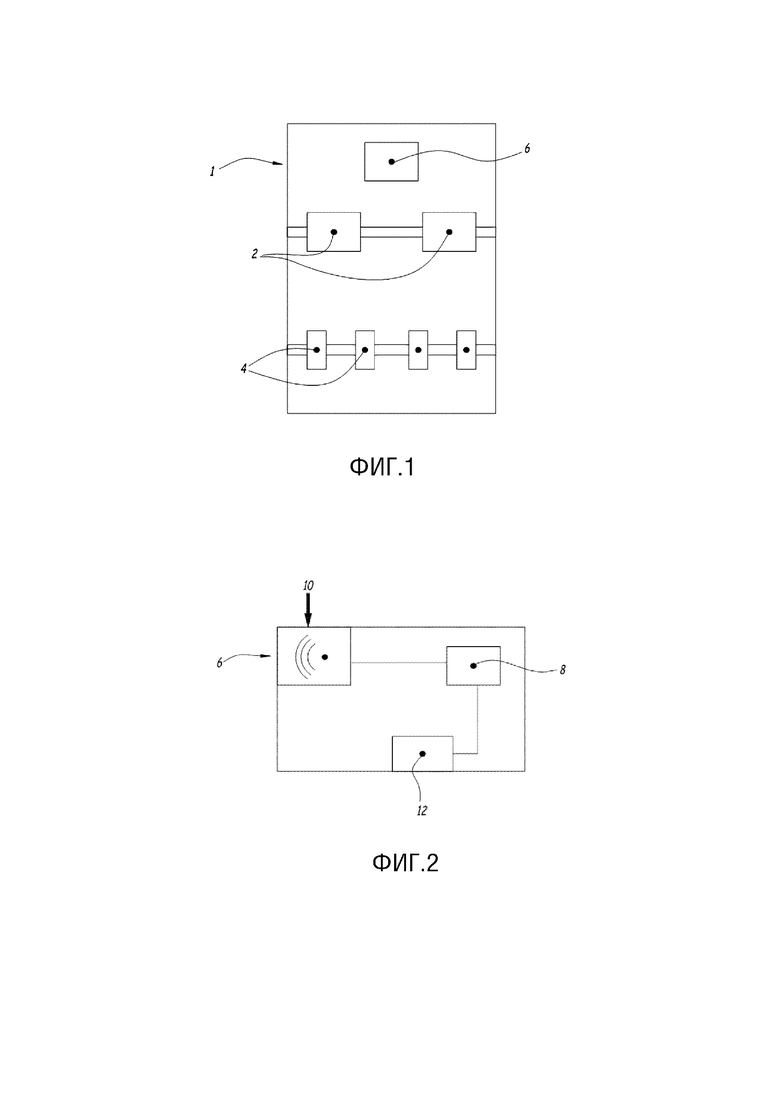

Фиг. 1 схематично показывает электрический шкаф, содержащий устройство обнаружения согласно некоторым вариантам осуществления настоящего изобретения;

Фиг. 2 схематично показывает один пример устройства обнаружения на фиг. 1;

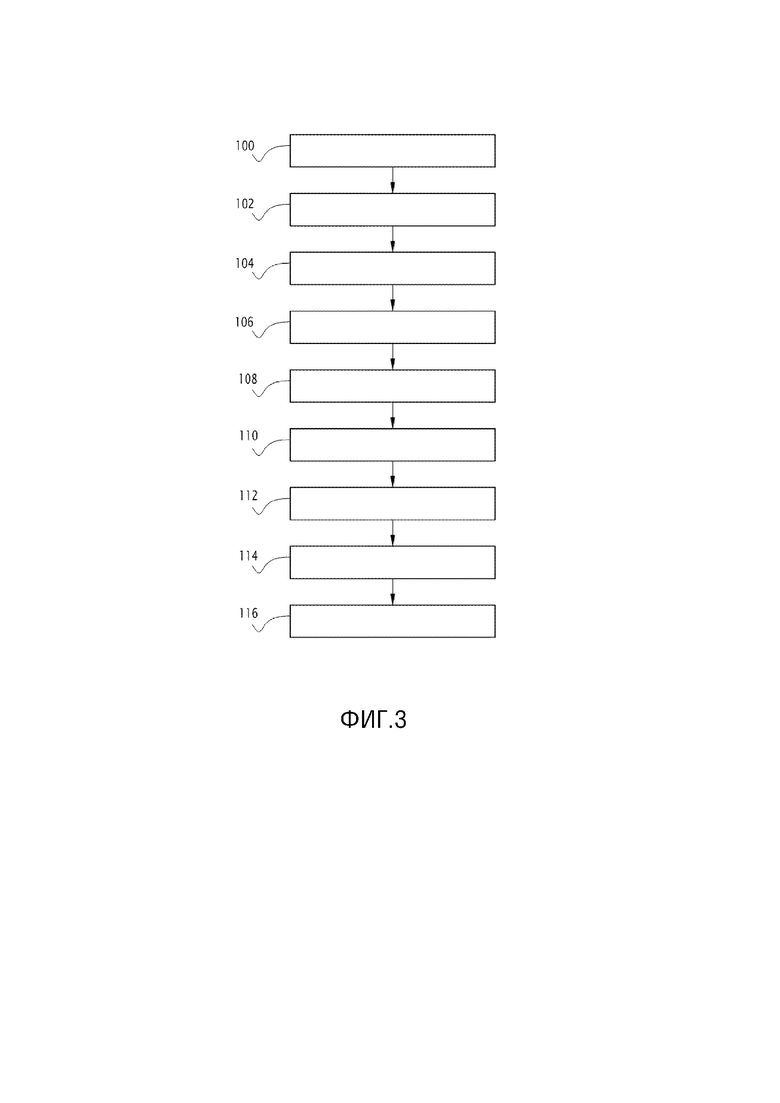

Фиг. 3 показывает блок-схему, иллюстрирующую этапы способа для обнаружения выключения прерывателя цепи в электрическом распределительном шкафу согласно некоторым вариантам осуществления настоящего изобретения;

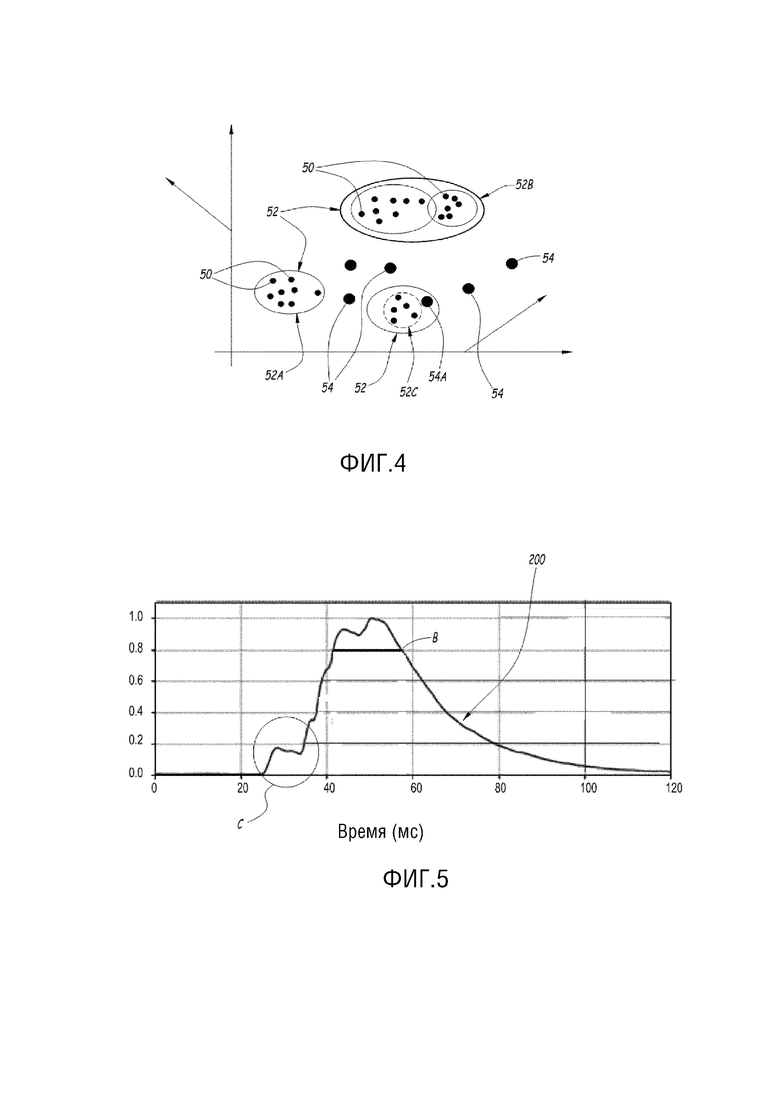

Фиг. 4 является графиком, показывающим многомерную систему координат, в которой точки символизируют значения, которые представляют определение характеристик шумов переключения и/или отключающих устройств, использованных во время предыдущей фазы обучения устройства обнаружения на фиг. 2;

Фиг. 5 является графиком, показывающим пример шума выключения отключающего блока, зарегистрированного посредством устройства обнаружения на фиг. 1, и в котором первый статистический атрибут определен;

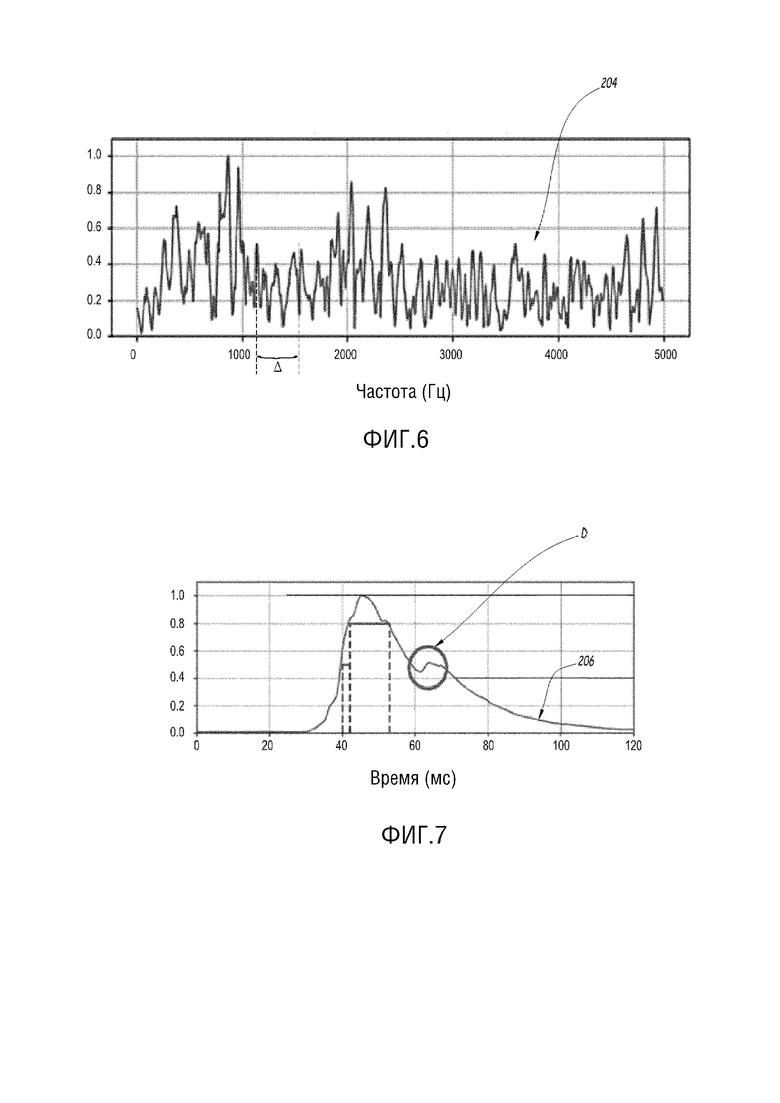

Фиг. 6 является графиком, показывающим пример шума выключения отключающего блока, записанного посредством устройства обнаружения на фиг. 1, и в котором второй и третий статистические атрибуты определены;

Фиг. 7 является графиком, показывающим пример шума выключения отключающего блока, записанного посредством устройства обнаружения на фиг. 1, и в котором четвертый статистический атрибут определен.

Фиг. 1 показывает электрический шкаф 1, содержащий множество отключающих блоков для отключения электрического тока 2, таких как прерыватель цепи, множество переключающих блоков 4, таких как контактор или дистанционный переключатель, и акустическое устройство обнаружения 6 согласно настоящему изобретению.

Каждый отключающий блок 2 или переключающий блок 4 предоставляет возможность управления протеканием электрического тока в электрической установке, с которой сам блок ассоциирован, известным образом.

Например, отключающие блоки 2 приводятся в действие посредством встроенного механизма выключения, и используются, чтобы очень быстро прерывать электрический ток, как только электрический отказ происходит. Таким образом, они отличаются от переключающих блоков 4, таких как контакторы и дистанционные переключатели, которые сами переключаются, когда они принимают инструкцию переключения, отправленную объектом, внешним по отношению к установке.

На практике, отключающие блоки 2 и переключающие блоки 4 являются электромеханическими блоками, содержащими переключающий механизм, который является подвижным между замкнутым состоянием и разомкнутым состоянием для того, чтобы выборочно предоставлять возможность или прерывать протекание электрических токов через электрическую установку. Каждый из этих блоков формирует особый шум во время переключения, в частности, когда он переходит из замкнутого состояния в разомкнутое состояние.

Акустическое устройство обнаружения 6 конфигурируется, в частности, чтобы обнаруживать и распознавать шум, издаваемый переключением отключающего блока 2, как будет объяснено в последующем.

Электрический шкаф 1, определенный выше, обозначает все типы контейнеров для электрических устройств, в частности, электрические шкафы, электрические распределительные шиты, панели, распределительные коробки, кабельные каналы или кабельные разводки. Электрический шкаф 1 предпочтительно ассоциируется с электрической установкой, такой как электрическая распределительная установка.

Предпочтительно, устройство обнаружения 6 устанавливается внутри электрического шкафа 1, в области, подлежащей наблюдению, например, в стойке электрического шкафа 1, предпочтительно в верхней части стойки, и будет описано подробно ниже.

Как вариант, электрический шкаф 1 содержит множество стоек, каждая стойка имеет свое собственное устройство обнаружения 6.

Эти два решения являются предпочтительными для шкафов малого размера, таких как панели.

Как вариант, электрический шкаф 1 содержит множество стоек, каждая стойка оборудуется устройством 6 обнаружения, предпочтительно установленным в верхней части шкафа, с микрофоном, расположенным дистанционно в области, которая должна наблюдаться. Этот вариант подходит для шкафов большого размера.

Как вариант, электрический шкаф 1 содержит множество стоек, и одна стойка оборудуется устройством 6 обнаружения, предпочтительно размещенным в верхней части шкафа с микрофонами, расположенными дистанционно в областях, которые должны наблюдаться в каждой стойке. Другими словами, множество микрофонов соединяются с одним устройством 6 обнаружения.

Как вариант, электрический шкаф 1 содержит множество стоек, некоторые из которых делятся на отделения, и каждое отделение содержит отдельное устройство обнаружения 6. Микрофон тогда необязательно является дистанционным и может быть размещен внутри корпуса устройства 6 обнаружения.

Фиг. 2 схематично показывает один вариант осуществления устройства 6 обнаружения, которое содержит электронный блок 8 управления для обработки данных, интерфейс 10 радиосвязи, соединенный с электронным блоком 8 управления, и микрофон 12, соединенный с электронным блоком 8 управления.

Электронный блок 8 управления является приспособленным для выполнения способа обнаружения выключения отключающего блока в электрическом распределительном шкафу согласно настоящему изобретению.

Например, блок 8 управления содержит процессор, такой как программируемый микроконтроллер или микропроцессор, и компьютерную память, формирующую компьютерно-считываемый носитель хранения данных.

Согласно некоторым примерам, память является ROM-памятью, RAM-памятью или EPROM, EEPROM, флэш- или NVRAM энергонезависимой памятью, или оптической памятью или магнитной памятью.

Память содержит исполняемые инструкции и/или код программного обеспечения для реализации способа акустического обнаружения выключения блока отключения электричества, когда эти инструкции исполняются процессором.

В качестве вариантов, блок 8 управления может содержать сигнальный процессор (DSP), или перепрограммируемый логический компонент (FPGA), или специализированную интегральную схему (ASIC), или любую эквивалентную электронную схему.

Интерфейс 10 радиосвязи может быть сконфигурирован, чтобы реализовывать линию радиосвязи малого радиуса действия типа Bluetooth® или Zigbee®, или линию радиосвязи Wi-Fi-типа, или телекоммуникационную линию связи 3G-, 4G- или 5G-типа, или т.п.

Одна примерная реализация способа обнаружения выключения описывается подробно ниже со ссылкой на фиг. 3, которая показывает блок-схему этапов этого способа.

Однако, как вариант, этапы могут быть выполнены в другом порядке. Некоторые этапы могут быть пропущены. Описанный пример не препятствует, в других вариантах осуществления, реализации других этапов совместно и/или последовательно с описанными этапами.

Прежде всего, перед тем как устройство обнаружения 6 сможет обнаруживать выключение, фаза обучения предпочтительно устанавливается, так что устройство обнаружения 6 распознает акустическую сигнатуру, ассоциированную с выключением одного или более защитных блоков, присутствующих в шкафу 1.

На первом этапе 100 каждый отключающий блок 2 тестируется, чтобы имитировать электрический отказ путем введения в него предварительно определенного отключающего тока, соответствующего его номинальному току. Посредством своего микрофона 12 устройство 6 записывает шум, формируемый блоком 2 при отключении (сигнал шума отключения), т.е., когда блок 2 переходит из замкнутого состояния в разомкнутое состояние. В частности, получают временную характеристику и частотную характеристику шума.

Процесс получения шума, формируемого блоком 2, может содержать этап фильтрации и извлечения для того, чтобы отличать звук, издаваемый блоком, от окружающего шума.

Предпочтительно, первый этап 100 реализуется посредством имитирования множества типов электрических отказов, таких как отключение по перегрузке, отключение вследствие дифференциального тока и отключение по короткому замыканию, для того, чтобы собирать временные и частотные характеристики для каждого отключающего тока и каждого типа отказа.

На втором этапе 102 ранее полученные сигналы шума отключения отправляются в систему машинного обучения, такую как нейронная сеть.

Например, система машинного обучения может быть реализована посредством блока 8 управления устройства 6 обнаружения, и/или посредством компьютерной системы, внешней по отношению к устройству 6 обнаружения, хотя эта компьютерная система может все еще может поддерживать связь с устройством 6 обнаружения. Предпочтительно, система машинного обучения является системой контролируемого обучения.

В целом, целью системы машинного обучения является распознавание акустического сигнала (временной характеристики и частотной характеристики) каждого отключающего блока 2 электрического шкафа 1, предпочтительно для каждого типа отказа и/или номинального значения отключения.

Для этого, система машинного обучения может определять один или более статистических атрибутов на основе каждого полученного сигнала шума отключения. Определение атрибутов позволяет охарактеризовать шума отключающих блоков 2 для того, чтобы иметь возможность впоследствии распознавать и изолировать эти сигнатуры от других шумов (окружающего шума, шума переключения переключающих блоков 4).

Другими словами, акустическая сигнатура каждого блока 2 для каждого типа отказа и/или номинального значения отключения определяется по одному или более статистическим атрибутам.

Примеры статистических атрибутов будут описаны далее в данном документе со ссылкой на фиг. 5-7.

Акустические сигнатуры, полученные таким образом, могут быть записаны в базе данных, которая может быть сохранена в отдельной компьютерной системе.

Фиг. 4 показывает пример классификации акустических сигнатур посредством нейронной сети, реализованной посредством системы машинного обучения.

Например, система обучения предоставляет, в качестве выходных данных, дискретные значения, которые характеризуют шум отключения, которые размещаются в многомерном пространстве. Фиг. 4 показывает многомерную систему координат, в которой точки 50 символизируют значения, которые характеризуют шумы отключения различных отключающих блоков 2, для различных токов отключения. Каждый отключающий блок 2 анализируется на предмет различных токов отключения, как упомянуто выше.

На третьем этапе 104 обработка, которая создает группирование дискретных значений, выполняется, с тем, чтобы создавать категории 52 принятия решения. Например, первая категория 52A группирует вместе значения, характерные для шума отключения по перегрузке для блоков низкого номинала 120 A, вторая категория 52B группирует вместе значения, характерные для шума отключения по короткому замыканию для блоков с номиналом между 160 A и 630 A, и т.д.

Преимущественно, во время фазы обучения, этапы, аналогичные этапам 100-104, могут быть реализованы в это время с помощью переключающих блоков 4, присутствующих в шкафу 1, таких как контакторы и дистанционные переключатели, так что устройство обнаружения 6 учится не обнаруживать переключение этих блоков.

Таким образом, на четвертом этапе 106, каждый переключающий блок 4 тестируется посредством введения в него предварительно определенного тока для того, чтобы вынуждать его переключаться и регистрировать шум, формируемый блоком 4 при переключении (сигнал шума переключения), посредством микрофона 12.

Предшествующий этап выполняется для того, чтобы собирать временные и частотные характеристики для каждой операции переключения с заданным током.

На пятом этапе 108 упомянутые сигналы шума переключения дискретизируются, отправляются в систему машинного обучения, предпочтительно ту же, что и система, уже использованная на втором этапе 102, с тем, чтобы получать дискретные значения переключения, как описано выше, для того, чтобы обогащать базу данных, уже созданную благодаря этапам 100-104. На фиг. 4 точки 54 представляют значения шумов переключения различных переключающих блоков 4.

На шестом этапе 110 дискретные значения переключения различаются от дискретных значений отключения, этот этап состоит в различении шумов, ассоциированных с отключающими блоками 2, от шумов, ассоциированных с переключающими блоками. Каждое значение переключения, которое соответствует шуму переключения и которое попадает в категорию 52 принятия решения, вызывает корректировку категории 52 принятия решения таким образом, чтобы исключать его.

На фиг. 4, например, точка 54, которая попадает в периметр категории 52, вызывает модификацию, в которой объем рассматриваемой категории уменьшается таким образом, чтобы исключать точку, предоставляя уменьшенную категорию 52C.

Категории 52 принятия решений, следовательно, связываются и представляют акустическую сигнатуру выключения отключающих блоков 2.

Как объяснено выше, этапы 100-110 формируют часть первой части способа согласно настоящему изобретению, называемой фазой обучения.

Далее будет описана вторая фаза способа согласно настоящему изобретению, обозначаемая фазой обнаружения. Этапы, принадлежащие этой второй фазе, реализуются во время фактической работы устройства 6 обнаружения в установке 1 и, например, реализуются посредством самого устройства 6 обнаружения.

Понятно, в частности, что этапы второй фазы способа могут быть реализованы отдельно от фазы обучения. Например, этапы 100-110 могут быть заменены получением переконфигурированной базы данных.

На этапе 112 электронный блок 8 управления получает, через микрофон 12, сигнал шума блока, формируемый одним из отключающих блоков 2 или переключающих блоков 4 электрического шкафа 1.

Например, устройство обнаружения 6 непрерывно записывает шумы в шкафу 1 посредством микрофона 12. Шумы могут быть записаны в течение последовательности последовательных временных периодов.

На этапе 114 полученный сигнал шума устройства дискретизируется, отправляется в нейронную сеть, и полученное значение сравнивается с категориями 52 принятия решения, которые определены в базе данных, получающейся в результате обучения.

Если полученное значение попадает в категорию 52 принятия решения, электронный блок 8 управления отправляет, на этапе 116, сигнал тревоги интерфейсу 10 радиосвязи, который, в свою очередь, передает сигнал тревоги. Предпочтительно, сигнал тревоги передается переносному блоку клиента.

Предпочтительно, электронный блок 8 управления является приспособленным для различения между категориями 52 принятия решения. В этом случае, он также отправляет сигнал, характерный для категории отказа, интерфейсу 10 радиосвязи. Сигнал тревоги также содержит эту информацию сигнала категории. Посредством этой информации клиент способен реагировать согласно уровню необходимости и вмешиваться быстро при необходимости.

Преимущественно, база данных, получающаяся в результате обучения, может быть обновлена во время работы блока 6.

Например, если ложный тревожный сигнал отправляется, шум, который сформировал его, используется для модификации категорий 52 принятия решений, повторяя фазу обучения и, следовательно, этапы 106-110 способа. Например, пользователь, который захотел произвести осмотр шкафа 1 следом за ложной тревогой, может указывать, что это была ложная тревога, на своем переносном блоке. Устройство 6 обнаружения получает эту информацию и обновляет базу данных, например, изменяя свойства, ассоциированные со статистическими атрибутами рассматриваемой акустической сигнатуры.

Преимущественно, является возможным добавлять звуки, характерные для выключения отключающего блока 2 для того, чтобы классифицировать их согласно критичности.

Например, один из отключающих блоков 2, который имеет критическую важность, оборудуется, в электрическом шкафу, механическим устройством или т.п., таким как звонок, с тем, чтобы издавать особый звук во время переключения, этот особый звук отличается от звука, издаваемого другими блоками шкафа. Этот особый звук изучается заранее посредством устройства 6 обнаружения через обучение, как описано на этапах выше.

В целом, чтобы четко характеризовать шумы переключающих блоков 2, статистические атрибуты этих шумов определяются для того, чтобы характеризовать их так, чтобы изолировать их от других шумов.

Этот этап состоит в анализе временной характеристики и/или частотной характеристики шума для того, чтобы извлекать из нее характеристики, которые являются характерными для отключающего блока 2.

Фиг. 5-7 являются графиками, каждый из которых показывает пример шума выключения отключающего блока, записанного посредством устройства 6 обнаружения, и в котором определяются различные статистические атрибуты.

На фиг. 5 возможно увидеть параметр B (или атрибут B) на временной кривой 200, представляющей звуковую амплитуду сигнала, записанную как функцию времени. Параметр B представляет продолжительность (мс), в течение которой интенсивность сигнала шума отключения остается выше 80% максимальной интенсивности сигнала шума отключения.

Еще на фиг. 5 возможно видеть характеристику, характерную для дифференциальных прерывателей цепи. В дифференциальных прерывателях цепи эта форма обычно появляется, и она вызывается перемещением "ослабленной" части, присутствующей в кинематической цепи. Чтобы характеризовать отдельный аспект сигнала, возможно определять атрибут C на кривой времени, этот атрибут C представляет точку перегиба кривой, измеренную за 25 мс перед достижением 80% интенсивности сигнала шума отключения. Амплитуда перегиба кривой предпочтительно должна быть более чем на 1,5% выше интенсивности сигнала шума отключения.

На фиг. 6 возможно видеть кривую 204 частоты, представляющую амплитуду звука для сигнала, записанного в частотной области, и является возможным определять частотный атрибут, характерный для диапазона Δ частот, который благоприятствует контакторам, этот частотный атрибут является показателем частоты в первом случае достижения 100% интенсивности сигнала шума отключения или средней интенсивности сигнала шума отключения больше 46%.

На фиг. 7 возможно видеть параметр D на "заднем фронте" временного сигнала 206, который является показателем "приведения в норму", перегиба кривой, характерного для шума контактора.

Конечно, эти примеры статистических атрибутов являются неограничивающими, и другие статистические атрибуты могут быть определены и использованы в дополнение к или вместо статистических атрибутов, определенных выше.

Варианты осуществления и варианты, рассмотренные выше, могут быть скомбинированы друг с другом, с тем, чтобы создавать новые варианты осуществления.

Настоящее изобретение относится к способу и устройству для обнаружения выключения отключающего блока и к электрическому шкафу, содержащему такое устройство. Способ обнаружения выключения отключающего блока в электрическом шкафу, этот электрический шкаф содержит, по меньшей мере, один отключающий блок для отключения электрического тока и, по меньшей мере, один переключающий блок для переключения электрического тока, способ содержит фазу обучения, приспособленную для формирования категорий принятия решения, ассоциированных с акустической сигнатурой выключения упомянутого, по меньшей мере, одного отключающего блока, и фазу обнаружения выключения отключающего блока, содержащую этапы: получения сигнала шума блока, формируемого, по меньшей мере, одним из упомянутых отключающих блоков для отключения электрического тока или, по меньшей мере, одним переключающим блоком для переключения электрического тока и сравнения упомянутого сигнала шума блока с упомянутыми категориями принятия решения для того, чтобы обнаруживать то, соответствует ли сигнал шума блока выключению отключающего блока. Технический результат заключается в обеспечении возможности быстро идентифицировать, когда блок защиты был выключен вслед за электрическим отказом, чтобы вмешиваться вручную, посредством электротехника, для того, чтобы сбрасывать блок и, когда применимо, исправить проблему, которая вызвала электрический отказ, в то же время избегая отправки электротехника при ложной тревоге. 6 н. и 9 з.п. ф-лы, 7 ил.

1. Способ обнаружения выключения отключающего блока в электрическом шкафу (1), этот электрический шкаф (1) содержит, по меньшей мере, один отключающий блок (2) для отключения электрического тока и, по меньшей мере, один переключающий блок (4) для переключения электрического тока, способ содержит фазу обучения, обеспечивающую возможность формирования категорий (52) принятия решения, ассоциированных с акустической сигнатурой выключения упомянутого, по меньшей мере, одного отключающего блока (2), и фазу обнаружения выключения отключающего блока (2), содержащую этапы, на которых:

- получают (112) сигнал шума блока, формируемый, по меньшей мере, одним из упомянутых отключающих блоков (2) для отключения электрического тока или, по меньшей мере, одним переключающим блоком (4) для переключения электрического тока, и

- сравнивают (114) упомянутый сигнал шума блока с упомянутыми категориями (52) принятия решения для того, чтобы обнаружить, соответствует ли сигнал шума блока выключению отключающего блока (2),

при этом фаза обучения содержит этапы, на которых:

- подают (100) предварительно определенный ток отключения в отключающий блок (2) и записывают сигнал сформированного шума отключения,

- отправляют (102) сигнал шума отключения в систему машинного обучения, выполненную с возможностью распознавания акустической сигнатуры отключающего блока (2), и предоставляют дискретные значения отключения в качестве выходных данных,

- группируют (104) дискретные значения отключения вместе, с тем, чтобы создавать категории (52) принятия решения,

- подают (106) предварительно определенный ток в переключающий блок (4) и записывают сигнал сформированного шума переключения,

- отправляют (108) сигнал шума переключения в систему машинного обучения и получают дискретные значения переключения в качестве выходных данных,

- различают (110) дискретные значения переключения от дискретных значений отключения посредством модификации категорий (52) принятия решения, с тем, чтобы исключать дискретные значения переключения, которые попадают в эти категории (52) принятия решения.

2. Способ по п. 1, причем система обучения является нейронной сетью.

3. Способ обнаружения по любому из пп. 1, 2, причем фаза обнаружения содержит этапы, на которых дискретизируют полученный сигнал шума блока и сравнивают полученное значение с категориями (52) принятия решения, и, если полученное значение попадает в категорию (52) принятия решения, отправляют сигнал тревоги.

4. Способ обнаружения по п. 3, причем, когда сигнал тревоги отправлен, тогда выключение не происходит, записанный шум, который вызвал тревогу, используют для модификации категорий (52) принятия решения.

5. Способ обнаружения по любому из пп. 1-4, причем этап (100) подачи содержит подачу тока отключения по перегрузке, подачу дифференциального тока и подачу тока отключения по короткому замыканию для того, чтобы имитировать различные типы электрических отказов.

6. Способ обнаружения по любому из пп. 1-5, при этом система машинного обучения определяет, по меньшей мере, один статистический атрибут полученного сигнала шума отключения для того, чтобы характеризовать шум отключающего блока (2).

7. Способ обнаружения по п. 6, при этом один или более статистических атрибутов выбирается из группы, содержащей:

- продолжительность, в течение которой интенсивность сигнала шума отключения остается выше третьего предварительно определенного процентного значения максимальной интенсивности сигнала шума отключения,

- точку перегиба кривой, измеренную в предварительно определенный момент времени прежде достижения предварительно определенного процентного значения максимальной интенсивности сигнала шума отключения,

- диапазон (Δ) частот, соответствующий показателю времени первого случая достижения 100% интенсивности сигнала шума отключения или средней интенсивности сигнала шума отключения больше четвертого предварительно определенного процентного значения, и

- показатель времени первого случая достижения 100% интенсивности сигнала шума отключения.

8. Способ обнаружения по любому из предшествующих пунктов, при этом сигнал шума блока получают непрерывно.

9. Способ обнаружения по любому из предшествующих пунктов, при этом один из отключающих блоков (2) модифицируется, чтобы создавать особый звук во время выключения, этот особый звук изучается заранее в фазе обучения.

10. Устройство (6) для обнаружения выключения отключающего блока (2) в электрическом шкафу (1), содержащем, по меньшей мере, один отключающий блок (2) для отключения электрического тока и, по меньшей мере, один переключающий блок (4) для переключения электрического тока, устройство (6) обнаружения содержит электронный блок (8) управления, выполненный с возможностью осуществления способа обнаружения выключения согласно любому из предшествующих пунктов, интерфейс (10) связи, соединенный с электронным блоком (8) управления, выполненным с возможностью передачи сигнала тревоги, и микрофон (12), соединенный с электронным блоком (8) управления, выполненным с возможностью получения сигнала шума блока, сигнала шума отключения и сигнала шума переключения.

11. Электрический шкаф (1), содержащий устройство (6) по п. 10, установленное внутри электрического шкафа (1), в верхней части стойки шкафа (1).

12. Электрический шкаф (1), содержащий множество стоек, каждая стойка оборудована устройством (6) обнаружения по п. 10, установленным в верхней части шкафа, с микрофоном (12), расположенным дистанционно в области, подлежащей наблюдению.

13. Электрический шкаф (1), содержащий множество стоек с одной стойкой, оборудованной устройством (6) обнаружения по п. 10, размещенной в верхней части шкафа (1), с множеством микрофонов (12), расположенных дистанционно в областях, подлежащей наблюдению в каждой стойке.

14. Электрический шкаф (1), содержащий множество стоек, некоторые из которых разделены на отделения, каждое отделение содержит устройство (6) для обнаружения по п. 10.
