Водонагревательное устройство и его опорный кронштейн Российский патент 2025 года по МПК F24H1/00 F24H9/06 F22B33/08

Перекрестные ссылки на родственные заявки

[0001] Эта заявка испрашивает приоритет корейской патентной заявки №10-2022-0145810, поданной 04 ноября 2022 года в Ведомство по интеллектуальной собственности Кореи, раскрытие которой включено в настоящий документ посредством ссылки.

Область техники, к которой относится изобретение

[0002] Настоящее изобретение относится к водонагревательному устройству и его опорному кронштейну.

Уровень техники

[0003] В некоторых регионах Южной Америки, из-за того, что температура не опускается до очень низких уровней даже в зимний сезон, обычно существует тенденция к размещению водонагревательных устройств, таких как водонагреватель, снаружи здания. Таким образом, в основном используется водонагревательное устройство, в котором газообразные продукты сгорания выводятся в окружающую среду через выпускное отверстие без отдельного дымохода.

[0004] Во многих случаях водонагревательное устройство, расположенное снаружи, собрано таким образом, что теплообменник расположен на камере сгорания, причем теплообменник и камера сгорания окружены внешним корпусом. При этом теплообменник и камера сгорания могут быть прикреплены друг к другу сваркой, но могут быть собраны путем простого размещения теплообменника на камере сгорания.

[0005] Таким образом, из-за того, что существует высокая вероятность падения теплообменника из-за внешнего воздействия, разработан способ, при котором между внутренней поверхностью корпуса и теплообменником закладывается теплоизоляционный материал. Однако только тогда, когда теплообменник заполнен теплоизоляционным материалом, теплообменник может поддерживаться надлежащим образом, при этом возникает затруднение, связанное с удалением теплоизоляционного материала для доступа к теплообменнику для технического обслуживания, а термическая деформация теплоизоляционного материала, вызванная теплом, рассеиваемым теплообменником, затрудняет эффективную поддержку теплообменника.

Раскрытие сущности изобретения

[0006] Настоящее изобретение было разработано для устранения вышеуказанных недостатков, и аспект настоящего изобретения предусматривает опорный кронштейн, который надежно поддерживает теплообменник для стабильной работы водонагревательного устройства.

[0007] В соответствии с аспектом настоящего изобретения, предусмотрен опорный кронштейн, расположенный между теплообменником водонагревательного устройства, который проходит в эталонном направлении, и внешним резервуаром, в который встроен теплообменник так, чтобы контактировать с внешней поверхностью теплообменника и внутренней поверхностью внешнего резервуара, и имеет кольцеобразную форму для окружения теплообменника.

[0008] Согласно другому аспекту настоящего изобретения, предусмотрено водонагревательное устройство, содержащее горелку, инициирующую реакцию горения, теплообменник, содержащий внутреннюю емкость, которая позволяет протекать в нем сырой воде, и дымоход, который позволяет проходить через него газообразным продуктам сгорания, образующимся в результате реакции горения, и проходит через внутреннюю емкость, внешний резервуар, окружающий теплообменник и горелку, и опорный кронштейн, который контактирует с внешней поверхностью внутренней емкости и внутренней поверхностью внешнего резервуара.

Краткое описание чертежей

[0009] Вышеуказанные и другие аспекты, признаки и другие преимущества настоящего изобретения будут более понятны из следующего подробного описания, взятого вместе с прилагаемыми чертежами, на которых:

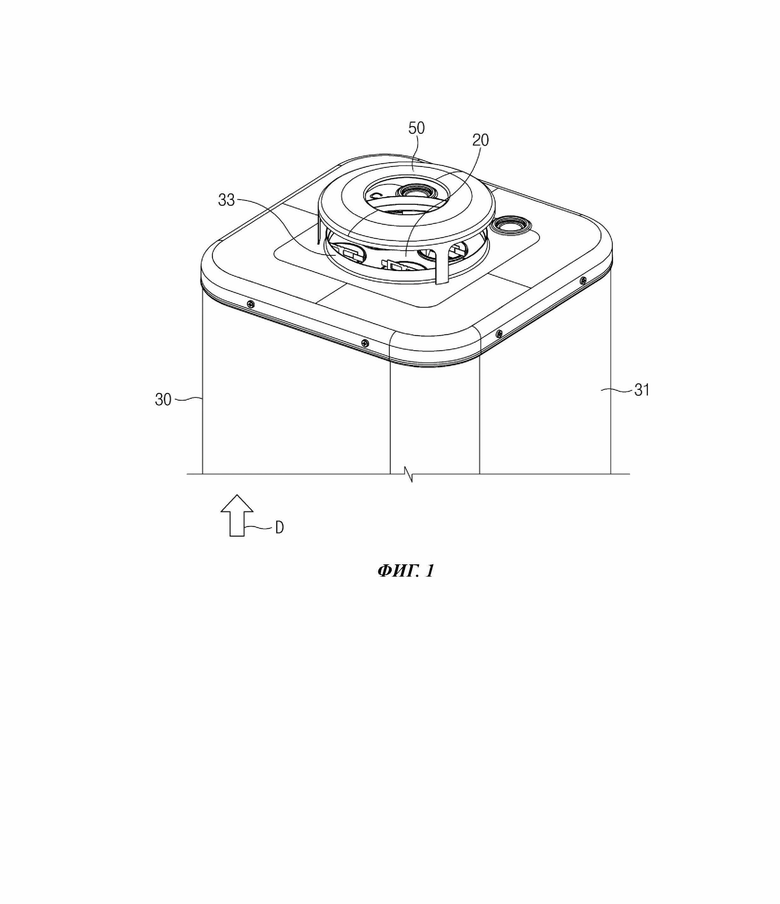

на фиг. 1 показан вид в перспективе, иллюстрирующий форму верхнего конца водонагревательного устройства в соответствии с вариантом осуществления настоящего изобретения;

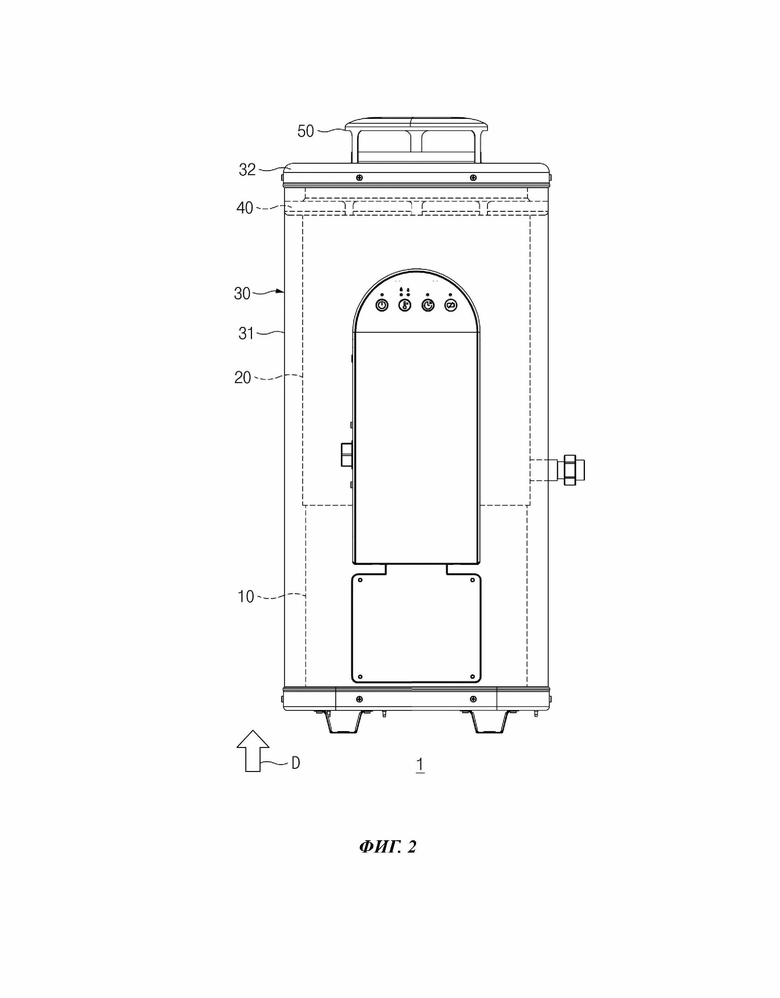

на фиг. 2 показан вид спереди, иллюстрирующий пунктирными линиями внутреннюю конструкцию водонагревательного устройства в соответствии с вариантом осуществления настоящего изобретения;

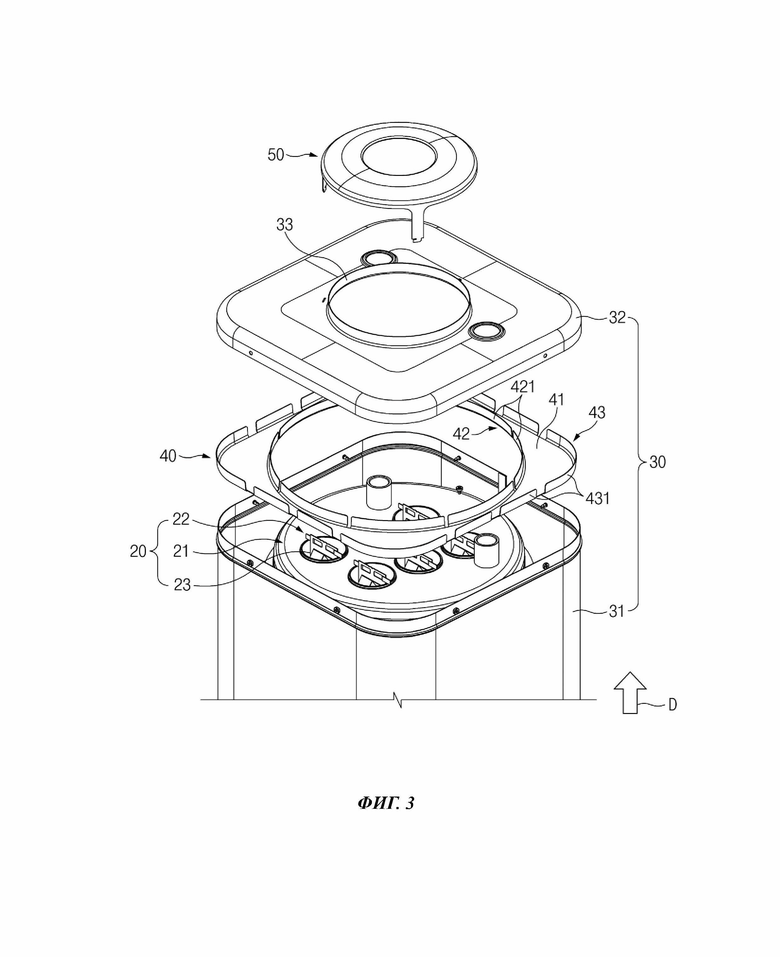

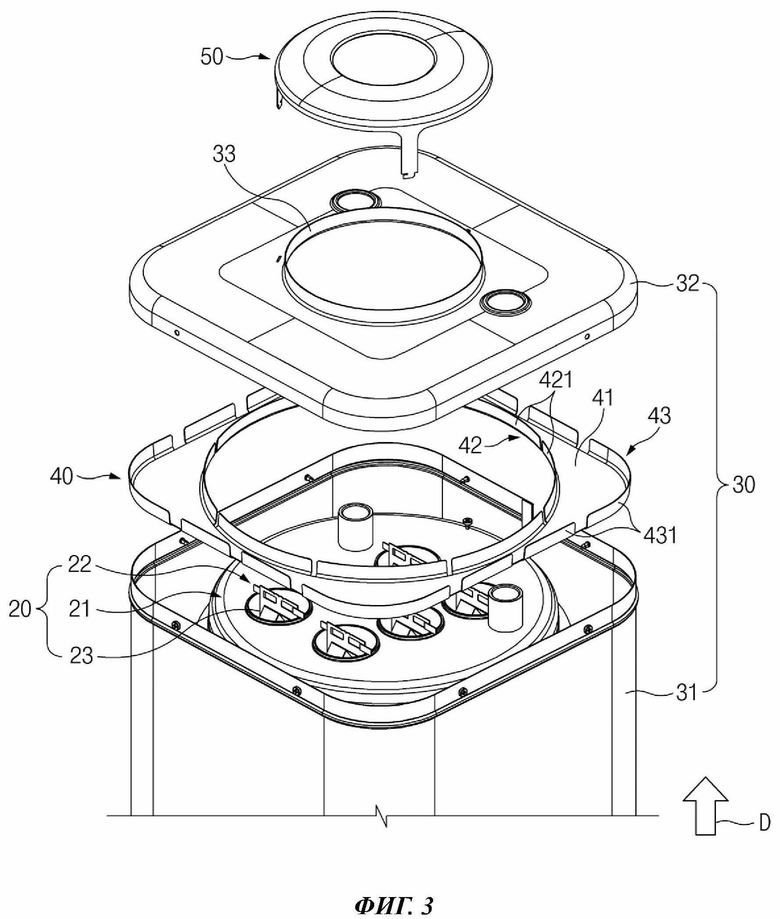

на фиг. 3 показан вид в перспективе верхнего конца водонагревательного устройства в разобранном виде в соответствии с вариантом осуществления настоящего изобретения;

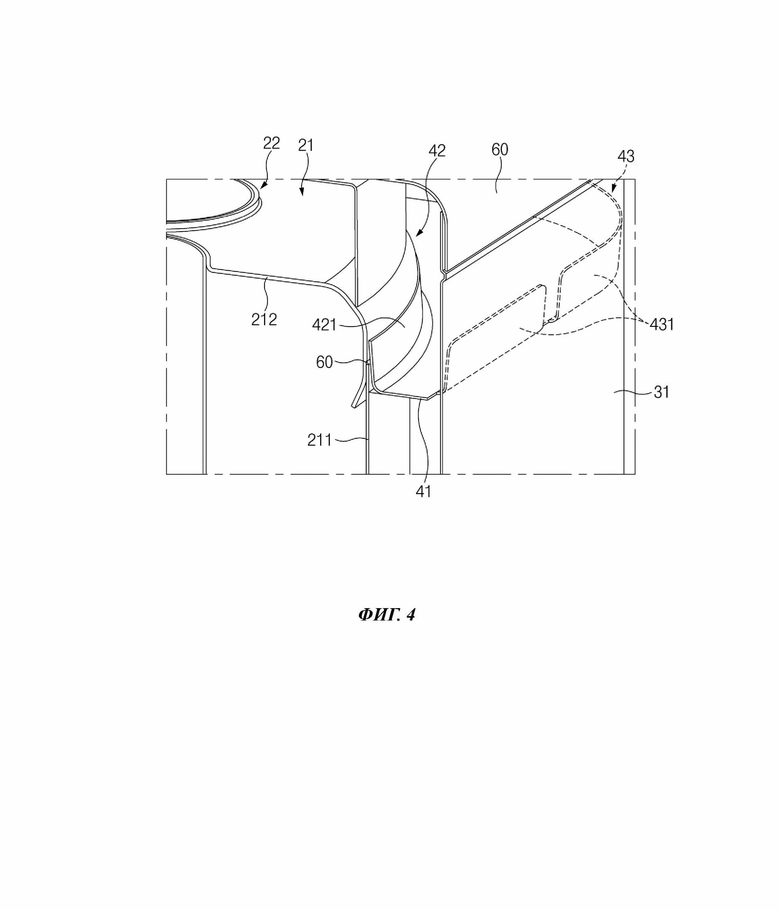

на фиг. 4 показан вид в продольном разрезе, иллюстрирующий внутреннюю конструкцию верхнего конца водонагревательного устройства в соответствии с вариантом осуществления настоящего изобретения;

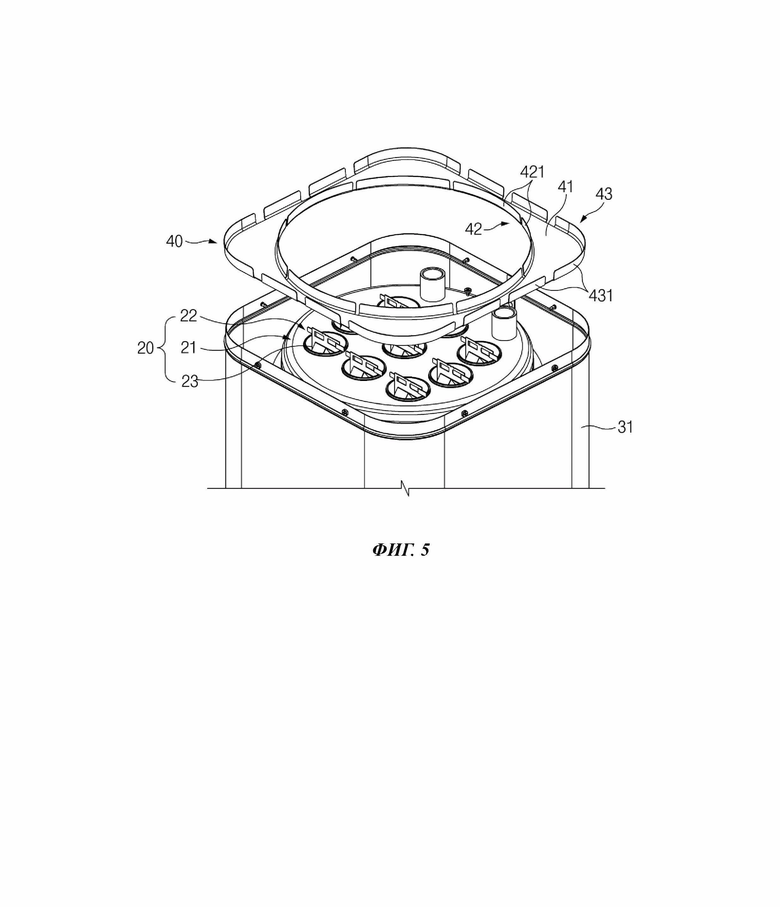

на фиг. 5 показан вид в перспективе, иллюстрирующий ситуацию сборки опорного кронштейна водонагревательного устройства в соответствии с вариантом осуществления настоящего изобретения;

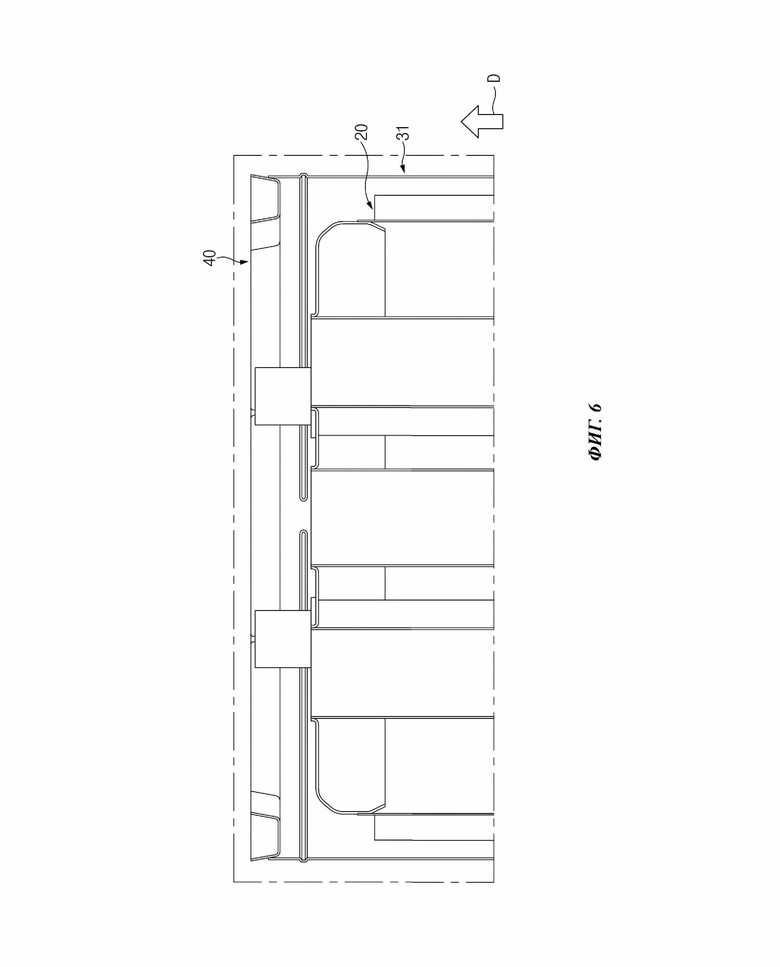

на фиг. 6 показан вид в продольном разрезе, иллюстрирующий ситуацию введения опорного кронштейна водонагревательного устройства внутрь внешнего резервуара снаружи внешнего резервуара в соответствии с вариантом осуществления настоящего изобретения;

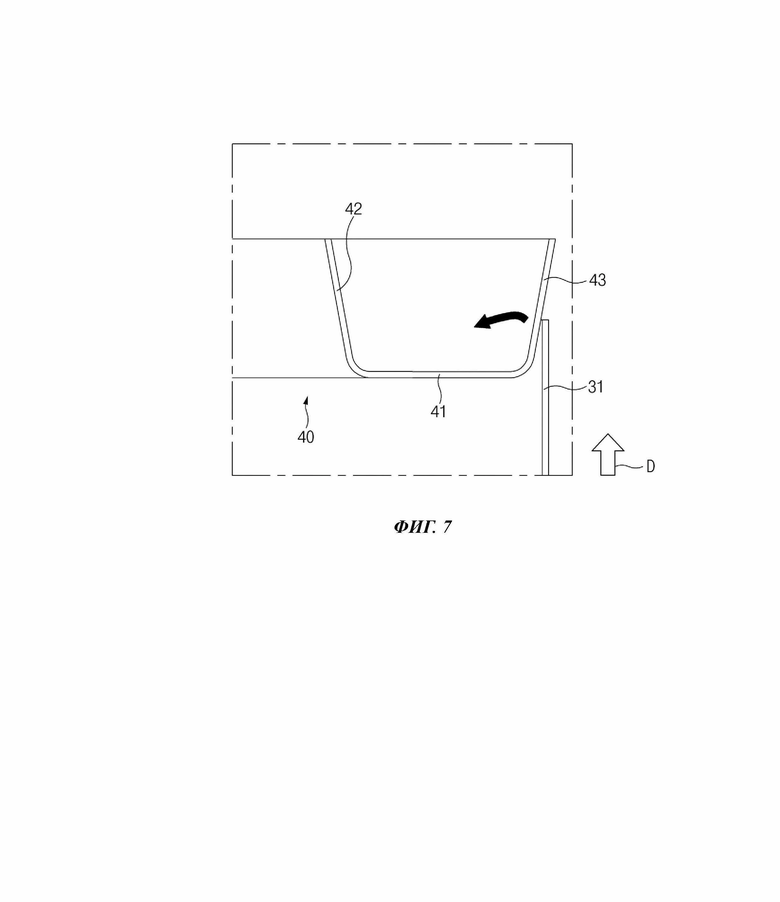

на фиг. 7 показан увеличенный детальный вид, иллюстрирующий часть, прилегающую к опорному кронштейну, показанному на фиг. 6;

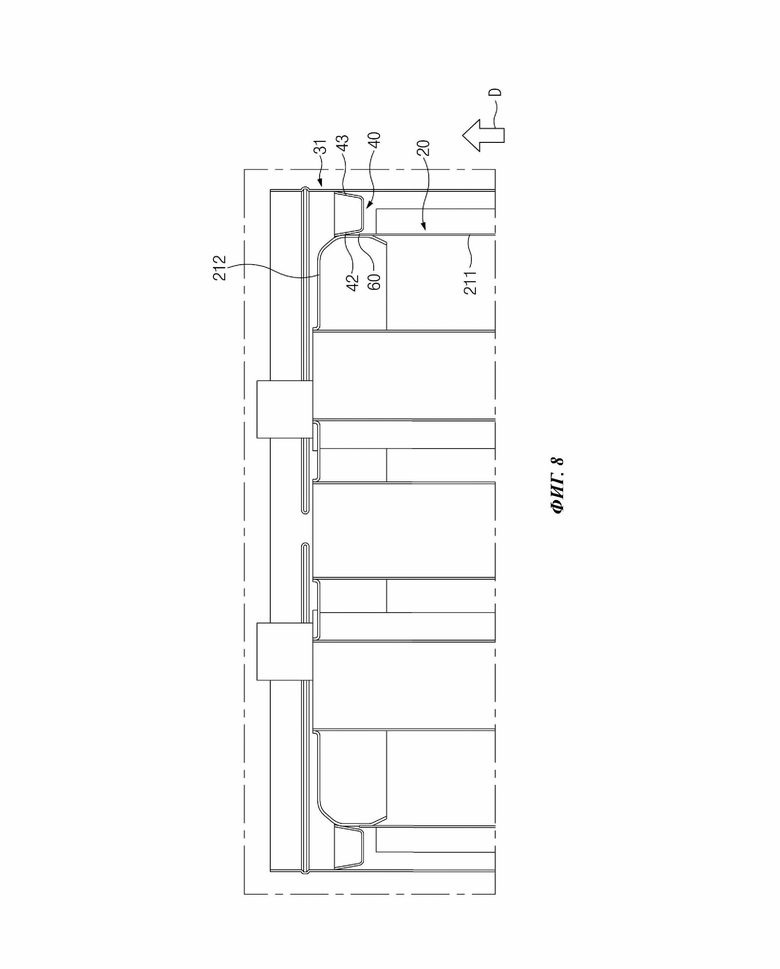

на фиг. 8 показан вид в продольном разрезе, иллюстрирующий ситуацию сборки опорного кронштейна водонагревательного устройства между теплообменником и внешним резервуаром в соответствии с вариантом осуществления настоящего изобретения;

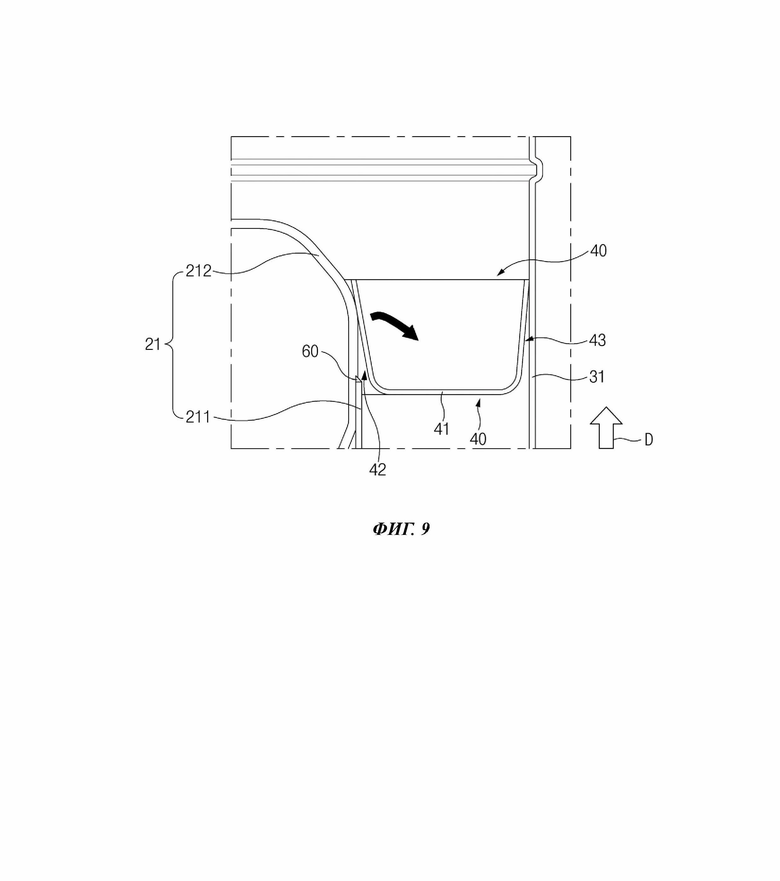

на фиг. 9 показан вид в перспективе, иллюстрирующий ситуацию сборки опорного кронштейна водонагревательного устройства между теплообменником и внешним резервуаром в соответствии с вариантом осуществления настоящего изобретения.

Осуществление изобретения

[0010] Ниже некоторые варианты осуществления настоящего изобретения будут подробно раскрыты со ссылкой на прилагаемые чертежи. Следует обратить внимание, что одни и те же или сходные компоненты на чертежах обозначены, насколько это возможно, одними и теми же позиционными обозначениями, даже если они показаны на разных чертежах. В последующем описании настоящего изобретения подробное описание известных функций и конфигураций, включенных в него, будет опущено, чтобы избежать привнесения неясности в изложение сущности настоящего изобретения.

[0011] Такие термины, как "первый", "второй", "А", "В", "(а)" и "(b)", могут использоваться для описания элементов в соответствии с вариантом осуществления настоящего изобретения. Однако, поскольку термины используются только для того, чтобы отличать один элемент от другого, суть, последовательность и порядок расположения элементов ими не ограничиваются. Когда описано, что элемент "соединен с", "находится в зацеплении с" или "подключен к" другому элементу, следует понимать, что элемент может быть непосредственно соединен или подсоединен к другому элементу, но при этом другой элемент может быть "соединен с", "находиться в зацеплении с" или " подключен к" другому элементу между ними.

[0012] На фиг. 1 показан вид в перспективе, иллюстрирующий форму верхнего конца водонагревательного устройства 1 в соответствии с вариантом осуществления настоящего изобретения. На фиг. 2 показан вид спереди, иллюстрирующий пунктирными линиями внутреннюю конструкцию водонагревательного устройства 1 в соответствии с вариантом осуществления настоящего изобретения. На фиг. 3 показан вид в перспективе верхнего конца водонагревательного устройства 1 в разобранном виде в соответствии с вариантом осуществления настоящего изобретения. На фиг. 4 показан вид в продольном разрезе, иллюстрирующий внутреннюю конструкцию верхнего конца водонагревательного устройства 1 в соответствии с вариантом осуществления настоящего изобретения.

[0013] Со ссылкой на чертежи, водонагревательное устройство 1 в соответствии с вариантом осуществления настоящего изобретения содержит горелку 10, теплообменник 20, внешний резервуар 30 и опорный кронштейн 40. Направление, в котором текут газообразные продукты сгорания, образующиеся в горелке 10, упоминается как эталонное направление D. В варианте осуществления настоящего изобретения эталонным направлением D может быть направление вверх, как проиллюстрировано. Однако, эталонное направление D может быть изменено в соответствии с положением, в котором расположено водонагревательное устройство 1, и не ограничиваться направлением вверх. Водонагревательным устройством 1 в соответствии с вариантом осуществления настоящего изобретения может быть водонагреватель, но его использование этим не ограничивается.

[0014] Внешний резервуар (30)

[0015] Водонагревательное устройство 1 в соответствии с вариантом осуществления настоящего изобретения может содержать внешний резервуар 30. Горелка 10, теплообменник 20 и опорный кронштейн 40 могут быть встроены во внешний резервуар 30. Внешний резервуар 30 может окружать теплообменник 20 и горелку 10. Аккумуляторная часть для подачи электроэнергии на процессор и панель управления, которая будет раскрыта ниже, может быть встроена во внешний резервуар 30. Часть внутреннего пространства внешнего резервуара 30, в которую встроена аккумуляторная часть, может быть пространственно отделена от другой части внутреннего пространства внешнего резервуара 30, в которую встроены теплообменник 20, горелка 10 и опорный кронштейн 40. Аккумуляторная часть может быть электрически подключена к панели управления, которая может быть предусмотрена на поверхности внешнего резервуара 30.

[0016] Панель управления может быть расположена на части внешнего резервуара 30, в которой расположена аккумуляторная часть. Панель управления может содержать исполнительное устройство, такое как кнопка или сенсорный экран, которым пользователь может манипулировать для получения инструкции, и может содержать устройство отображения для отображения и передачи информации, необходимой пользователю.

[0017] Процессор может быть расположен на части внешнего резервуара 30, в которой расположена аккумуляторная часть. Процессор может быть электрически подключен к аккумуляторной части и может быть электрически подключен к панели управления.

[0018] Внешний резервуар 30 может содержать сквозную часть 31 внешнего резервуара, имеющую один конец в эталонном направлении D, который открыт, и крышку 32 внешнего резервуара, которая закрывает указанный один конец сквозной части 31 внешнего резервуара в эталонном направлении D. В крышке 32 внешнего резервуара может быть выполнено вентиляционное отверстие 33, а также может быть расположена крышка 50 вентиляционного отверстия, которая закрывает часть верхней стороны вентиляционного отверстия 33 и не перекрывает вентиляционное отверстие 33, так что в конечном итоге обеспечивается вентиляционное отверстие 33 меньшего размера. Внешний резервуар 30 может содержать фланец внешнего резервуара, имеющий кольцевую форму, который окружает вентиляционное отверстие 33 и выступает в эталонном направлении D.

[0019] Горелка (10)

[0020] Горелка 10 представляет собой компонент, выполненный с возможностью инициировать реакцию горения. Горелка 10 может быть расположена в области, противоположной эталонному направлению D, во внутреннем пространстве внешнего резервуара 30. Горелка 10 может быть расположена вблизи конца теплообменника 20 со стороны, противоположной эталонному направлению D. Горелка 10 может содержать множество горелочных модулей, которые представляют собой модули, в которые вводятся топливо и воздух для того, чтобы вызвать реакции горения. Множество горелочных модулей могут быть расположены параллельно друг другу.

[0021] Топливо для реакции горения можно вводить в газообразном состоянии в каждое из горелочных модулей, и во время введения топлива воздух можно вводить вместе с топливом или воздух можно вводить отдельно, чтобы вызвать реакцию горения. Вводимые топливо и воздух, введенные вместе во время введения топлива, могут смешиваться в горелочном модуле и иметь состояние, подходящее для того, чтобы вызвать реакцию горения, и по мере протекания реакции горения пламя может выпускаться через выходное отверстие горелки, расположенное на верхней стороне.

[0022] Горелка 10 может содержать элемент зажигания, способный генерировать электрическую искру для реакции горения. Элемент зажигания может быть электрически подключен к аккумуляторной части и получать электрическую энергию от аккумуляторной части и использовать электрическую энергию для генерирования электрической искры в смеси топлива и воздуха, вводимой из горелочного устройства. Элементом зажигания может быть трансформатор зажигания, содержащий транзистор для зажигания. Смесь может быть воспламенена электрической искрой, генерируемой элементом зажигания, так что образуется пламя, и протекает реакция горения.

[0023] Горелка 10 может содержать камеру сгорания. Горелочный модуль может быть расположен внутри камеры сгорания так что, пламя, генерируемое горелочным устройством, расположено во внутреннем пространстве камеры сгорания.

[0024] Теплообменник (20)

[0025] Теплообменник 20 представляет собой компонент, который осуществляет теплообмен между сырой водой и газообразными продуктами сгорания. Теплообменник 20 осуществляет теплообмен между сырой водой и газообразными продуктами сгорания, образующимся в результате реакции горения, что обеспечивает нагревание сырой воды для получения горячей воды. Теплообменник 20 может иметь конструкцию, в которой пространство, в котором протекают газообразные продукты сгорания, и пространство, в котором протекает сырая вода, отделены друг от друга таким образом, что газообразные продукты сгорания и сырая вода не находятся в непосредственном контакте и не смешиваются друг с другом, но происходит теплообмен. Теплообменник 20 может быть расположен на верхней стороне камеры сгорания. Теплообменник 20 может быть размещен на верхней стороне камеры сгорания, и внешний резервуар 20 может окружать эти камеру сгорания и теплообменник 20.

[0026] Теплообменник 20 может содержать внутреннюю емкость 21 и дымоход 22. Внутренняя емкость 21 может проходить в эталонном направлении D. Внутренняя емкость 21 может иметь цилиндрическую форму. Внутренняя емкость 21 может быть выполнена с возможностью протекания сырой воды внутри внутренней емкости 21. Внутренняя емкость 21 может содержать корпус 211 емкости и крышку 212 емкости, которая закрывает конец этого корпуса 211 емкости в эталонном направлении D. Корпус 211 емкости и крышка 212 емкости могут быть зафиксированы в положении, в котором одно из корпуса 211 емкости и крышки 212 емкости вставлено в другое. Корпус 211 емкости и крышка 212 емкости могут быть приварены друг к другу на границе между ними таким образом, чтобы сохранять водонепроницаемость. Поскольку корпус 211 емкости и крышка 212 емкости приварены друг к другу, может быть предусмотрен сварной шов 60.

[0027] Дымоход 22 может быть выполнен с возможностью прохождения через него газообразных продуктов сгорания. Дымоход 22 может проходить в эталонном направлении D. Дымоход 22 может быть соединен с корпусом 211 емкости в положении, когда он проходит через внутреннюю емкость 21. Конец дымохода 22 на стороне, противоположной эталонному направлению D, может быть соединен с камерой сгорания, а конец в эталонном направлении D может проходить через крышку 212 емкости и соединяться с крышкой 212 емкости. Соответственно, газообразные продукты сгорания, поступающие из камеры сгорания, могут течь в дымоход 22, а сырая вода может течь через пространство, которое представляет собой пространство внутри внутренней емкости 21, и снаружи дымохода 22, так чтобы теплообмен между газообразными продуктами сгорания и сырой водой происходил через дымоход 22. Газообразные продукты сгорания, подвергшиеся теплообмену, могут выходить через конец дымохода 22 в эталонном направлении D и выходить через вентиляционное отверстие 33. Может быть предусмотрено множество дымоходов 22. Множество дымоходов 22 могут быть расположены на расстоянии друг от друга, чтобы максимально увеличить площадь поперечного сечения, в которой сырая вода и газообразные продукты сгорания находятся в контакте друг с другом.

[0028] Теплообменник 20 может содержать трубу для сырой воды. Труба для сырой воды представляет собой компонент, который позволяет перемещать сырую воду во внутреннюю емкость 21 извне. Труба для сырой воды может проходить через одну сторону внутренней емкости 21.

[0029] Внутри дымохода 22 может быть расположен турбулизатор 23. Турбулизатор 23 представляет собой компонент, который содержит пластинчатые элементы, пересекающие эталонное направление D таким образом, чтобы закручивать газообразные продукты сгорания, протекающие внутри дымохода 22. Турбулизатор 23 в целом может проходить в эталонном направлении D. Турбулизатор 23 может задерживать газообразные продукты сгорания, чтобы определить канал, через который газообразные продукты сгорания текут внутрь дымохода 22. Если предусмотрено множество дымоходов 22, также может быть предусмотрено множество турбулизаторов 23.

[0030] Опорный кронштейн (40)

[0031] Опорный кронштейн 40 контактирует с внешней поверхностью внутренней емкости 21 и внутренней поверхностью внешнего резервуара 30. Опорный кронштейн 40 может иметь внутренний конец, который контактирует с внешней поверхностью внутренней емкости 21, и внешний конец, который контактирует с внутренней поверхностью внешнего резервуара 30. Таким образом, опорный кронштейн 40 расположен между внутренней емкостью 21 и внешним резервуаром 30. Опорный кронштейн 40 может поддерживать внутреннюю емкость 21 относительно внешнего резервуара 30. Опорный кронштейн 40 может быть изготовлен из материала, содержащего металл.

[0032] Опорный кронштейн 40 может иметь кольцеобразную форму так, чтобы окружать внутреннюю емкость 21 теплообменника 20. Поскольку внутренняя емкость 21 может иметь кольцеобразную форму, опорный кронштейн 40 может иметь внутреннюю границу, которая имеет кольцеобразный профиль. Поскольку внешний резервуар 30 может иметь форму прямоугольного параллелепипеда со скругленными углами, внешняя граница опорного кронштейна 40 может иметь прямоугольный профиль со скругленными углами. Эти профили внешней границы и внутренней границы опорного кронштейна 40 могут быть непрерывными, чтобы обеспечить замкнутый профиль, но могут быть разъединены, чтобы быть прерывистыми, а опорный кронштейн 40 может иметь профиль, который разъединяется через заданные интервалы.

[0033] Опорный кронштейн 40 может содержать основание 41. Основание 41 может иметь форму пластины, перпендикулярно пересекающей эталонное направление D. В приведенном примере варианта осуществления настоящего изобретения в основании 41 может быть выполнено по меньшей мере одно отверстие для облегчения веса основания 41, если смотреть в эталонном направлении D, и это крепление может иметь заданный рисунок. Пустое пространство между внутренней емкостью 21 и внешним резервуаром 30 может быть заполнено основанием 41.

[0034] Опорный кронштейн 40 может содержать внутреннюю лепестковую часть 42. Внутренняя лепестковая часть 42 может проходить в направлении, наклоненном внутрь, от внутренней границы основания 41 в эталонном направлении D. Внутренняя лепестковая часть 42 может содержать множество внутренних деталей 421, которые расположены на расстоянии друг от друга вдоль внутренней границы основания 41. Внутренние детали 421 могут быть расположены на расстоянии друг от друга вдоль внутренней границы основания 41. Поскольку внутренние детали 421 расположены на расстоянии друг от друга, можно предотвратить разрыв или замятие внутренней лепестковой части 42 при сборке опорного кронштейна 40, как раскрыто ниже.

[0035] Опорный кронштейн 40 может содержать внешнюю лепестковую часть 43. Внешняя лепестковая часть 43 может проходить в направлении, наклоненном наружу, от внешней границы основания 41 в эталонном направлении D. Внешняя лепестковая часть 43 может содержать множество внешних деталей 431, которые расположены на расстоянии друг от друга вдоль внешней границы основания 41. Внешние детали 431 могут быть расположены на расстоянии друг от друга вдоль внешней границы основания 41. Поскольку внешние детали 431 расположены на расстоянии друг от друга, можно предотвратить разрыв или замятие внешней лепестковой части 43 при сборке опорного кронштейна 40, как раскрыто ниже. Кроме того, опорный кронштейн 40 может быть расположен таким образом, чтобы избежать положения, в котором винт соединяется с внешним резервуаром 30.

[0036] Опорный кронштейн 40 может быть расположен вблизи конца теплообменника 20 в эталонном направлении D. Поскольку опорный кронштейн 40 расположен вблизи конца в эталонном направлении D и поддерживает теплообменник 20 относительно внешнего резервуара 30, можно эффективно предотвратить падение теплообменника 20 по сравнению с тем, когда теплообменник 20 поддерживается в другом положении.

[0037] Опорный кронштейн 40 может быть размещен на сварном шве 60, предусмотренном на внешней поверхности внутренней емкости 21. Сварной шов 60 может быть расположен вблизи конца внутренней емкости 21 в эталонном направлении D, в котором крышка 212 емкости и корпус 211 емкости контактируют друг с другом при сварке. Поскольку опорный кронштейн 40 размещен на сварном шве 60, можно предотвратить отделение опорного кронштейна 40 от исходного положения под действием силы тяжести или тому подобного в направлении, противоположном эталонному направлению D.

[0038] На фиг. 6 показан вид в продольном разрезе, иллюстрирующий ситуацию введения опорного кронштейна 40 водонагревательного устройства 1 внутрь внешнего резервуара 30 снаружи внешнего резервуара 30 в соответствии с вариантом осуществления настоящего изобретения. На фиг. 7 показан увеличенный детальный вид, иллюстрирующий часть, прилегающую к опорному кронштейну 40, показанному на фиг. 6.

[0039] Далее ситуация сборки опорного кронштейна 40 в процессе сборки водонагревательного устройства 1 в соответствии с вариантом осуществления настоящего изобретения будет раскрыта со ссылкой на прилагаемые чертежи.

[0040] В положении, в котором крышка 32 внешнего резервуара не соединена со сквозной частью 31 внешнего резервуара, горелка 10 расположена во внешнем резервуаре 30, а теплообменник 20 соединен со стороной горелки 10 в эталонном направлении D. В этом случае, поскольку сторона сквозной части 31 внешнего резервуара в эталонном направлении D находится в открытом положении, опорный кронштейн 40 вводится через отверстие вовнутрь сквозной части 31 внешнего резервуара в направлении, противоположном эталонному направлению D.

[0041] В этом случае внешняя лепестковая часть 43 опорного кронштейна 40 может контактировать со сквозной частью 31 внешнего резервуара. Поскольку внешняя лепестковая часть 43 опорного кронштейна 40 имеет форму, наклоненную наружу в эталонном направлении D, внешняя лепестковая часть 43 контактирует со сквозной частью 31 внешнего резервуара и направляет введение опорного кронштейна 40, когда его вводят в направлении, противоположном эталонному направлению D.

[0042] Внешняя лепестковая часть 43 может прижиматься вовнутрь и деформироваться сквозной частью 31 внешнего резервуара, при одновременном направлении введения опорного кронштейна 40. По мере того как внешняя лепестковая часть 43 сдавливается сквозной частью 31 внешнего резервуара, степень, на которую внешняя лепестковая часть 43 наклонена наружу в эталонном направлении D, может уменьшаться. Опорный кронштейн 40 может быть изготовлен из металлического материала и, таким образом, прикладывает упругое усилие наружу к внутренней поверхности внешнего резервуара 30, когда деформируется внешняя лепестковая часть 43. Благодаря этому упругому усилию опорный кронштейн 40 может быть надежно закреплен путем установки на внутренней поверхности внешнего резервуара 30.

[0043] На фиг. 8 показан вид в продольном разрезе, иллюстрирующий ситуацию сборки опорного кронштейна 40 водонагревательного устройства 1 между теплообменником 20 и внешним резервуаром 30 в соответствии с вариантом осуществления настоящего изобретения. На фиг. 9 показан вид в перспективе, иллюстрирующий ситуацию сборки опорного кронштейна 40 водонагревательного устройства 1 между теплообменником 20 и внешним резервуаром 30 в соответствии с вариантом осуществления настоящего изобретения.

[0044] Находясь в положении, показанном на фиг. 6 и 7, опорный кронштейн 40 перемещается дальше в сторону, противоположную эталонному направлению D, внутренняя лепестковая часть 42 опорного кронштейна 40 может контактировать с внешней поверхностью внутренней емкости 21. Поскольку внутренняя лепестковая часть 42 опорного кронштейна 40 имеет форму, наклоненную внутрь в эталонном направлении D, внутренняя лепестковая часть 42 контактирует с внутренней емкостью 21 и направляет введение опорного кронштейна 40, когда опорный кронштейн 40 вводят в направлении, противоположном эталонному направлению D.

[0045] Внутренняя лепестковая часть 42 может быть выдавлена наружу и деформирована внутренней емкостью 21, при одновременном направлении опорного кронштейна 40, который должен быть введен между внутренней емкостью 21 и внешним резервуаром 30. По мере того как внутренняя лепестковая часть 42 выдавливается внутренней емкостью 21, степень, на которую внутренняя лепестковая часть 42 наклонена внутрь в эталонном направлении D, может уменьшаться. Опорный кронштейн 40 может быть изготовлен из металлического материала и, таким образом, прикладывает упругое усилие наружу к внешней поверхности внутренней емкости 21, когда деформируется внутренняя лепестковая часть 42. Благодаря этому упругому усилию опорный кронштейн 40 может быть надежно зафиксирован путем установки на внешней поверхности внутренней емкости 21.

[0046] Опорный кронштейн 40 может перемещаться в направлении, противоположном эталонному направлению D, до тех пор, пока внутренняя лепестковая часть 42 не соприкоснется со сварным швом 60, так чтобы опорный кронштейн 40 установился между теплообменником 20 и внешним резервуаром 30. В результате этого, опорный кронштейн 40 может находиться в положении, проиллюстрированном на фиг. 4, так что опорный кронштейн 40 надежно поддерживает теплообменник 20 относительно внешнего резервуара 30. Соответственно, водонагревательное устройство 1 может стабильно работать.

[0047] Соответственно, теплообменник может надежно поддерживаться, и, таким образом, водонагревательное устройство может стабильно работать.

[0048] Хотя раскрыто, что все компоненты, составляющие варианты осуществления настоящего изобретения, объединены в полный комплект или работают как их комбинация, настоящее изобретение не всегда ограничивается этими вариантами осуществления. Другими словами, в рамках настоящего изобретения все компоненты могут быть выборочно объединены с одним или несколькими из них, чтобы работать как комбинация. Такие термины, как "содержащий", "выполнять" или "имеющий", определяют наличие компонентов, если только в настоящем описании нет явно иного значения, но не исключает их присутствия и должен толковаться как дополнительно содержащий другие компоненты. Если не указано иное, все термины, включая технические и научные термины, используемые в настоящем документе, имеют то же значение, которое обычно понимается специалистом в данной области техники, к которой относится данное изобретение. Далее следует понимать, что термины, такие как те, которые определены в широко используемых словарях, должны интерпретироваться как имеющие значение, соответствующее их значению в контексте соответствующей области техники, и не будут интерпретироваться в идеализированном или чрезмерно формальном смысле, если только это прямо не указано в данном документе.

[0049] Описание настоящего изобретения предназначено для иллюстрации, и различные изменения и модификации могут быть внесены специалистами в области техники, к которой относится настоящее изобретение, без отступления от сущности и объема настоящего изобретения, как определено в прилагаемых пунктах формулы изобретения. Следовательно, варианты осуществления, изложенные в данном документе, предназначены для раскрытия технической сущности настоящего изобретения, а не для ограничения. Объем технической сущности настоящего изобретения не ограничен вариантами осуществления. Более того, объем охраны настоящего изобретения должен определяться разумной интерпретацией прилагаемых пунктов формулы изобретения, и все технические концепции, попадающие в диапазон эквивалентности настоящей заявки, следует интерпретировать как относящиеся к объему прав по настоящей заявке.

Настоящее изобретение относится к водонагревательному устройству и его опорному кронштейну. Предлагается опорный кронштейн, расположенный между теплообменником водонагревательного устройства, который проходит в эталонном направлении, и внешним резервуаром, в который встроен теплообменник, так, чтобы контактировать с внешней поверхностью теплообменника и внутренней поверхностью внешнего резервуара, причем опорный кронштейн имеет кольцеобразную форму для окружения теплообменника. Опорный кронштейн содержит основание, имеющее форму пластины, перпендикулярно пересекающее эталонное направление и внутреннюю лепестковую часть, проходящую в направлении, наклоненном внутрь от внутренней границы основания в эталонном направлении. Внутренняя лепестковая часть содержит множество внутренних деталей, которые расположены на расстоянии друг от друга вдоль внутренней границы основания. Технический результат заключается в упрощении технического обслуживания, а также в эффективной поддержке теплообменника. 2 н. и 3 з.п. ф-лы, 9 ил.

1. Опорный кронштейн, расположенный между теплообменником водонагревательного устройства, который проходит в эталонном направлении, и внешним резервуаром, в который встроен теплообменник, так, чтобы контактировать с внешней поверхностью теплообменника и внутренней поверхностью внешнего резервуара, причем опорный кронштейн имеет кольцеобразную форму для окружения теплообменника,

при этом опорный кронштейн содержит:

основание, имеющее форму пластины, перпендикулярно пересекающее эталонное направление; и

внутреннюю лепестковую часть, проходящую в направлении, наклоненном внутрь от внутренней границы основания в эталонном направлении,

при этом внутренняя лепестковая часть содержит множество внутренних деталей, которые расположены на расстоянии друг от друга вдоль внутренней границы основания.

2. Опорный кронштейн по п. 1, содержащий:

внешнюю лепестковую часть, проходящую в направлении, наклоненном наружу от внешней границы основания в эталонном направлении.

3. Опорный кронштейн по п. 2, в котором внешняя лепестковая часть содержит множество внешних деталей, которые расположены на расстоянии друг от друга вдоль внешней границы основания.

4. Водонагревательное устройство, содержащее:

горелку, выполненную с возможностью инициировать реакцию горения;

теплообменник, содержащий внутреннюю емкость, выполненную с возможностью протекания в нем сырой воды, и дымоход, выполненный с возможностью прохождения внутри него газообразных продуктов сгорания, образующихся в результате реакции горения, и проходящий через внутреннюю емкость;

внешний резервуар, выполненный с возможностью окружения теплообменника и горелки; и

опорный кронштейн, который контактирует с внешней поверхностью внутренней емкости и внутренней поверхностью внешнего резервуара,

при этом водонагревательное устройство дополнительно содержит сварной шов, предусмотренный на внешней поверхности внутренней емкости,

причем опорный кронштейн размещен на сварном шве.

5. Водонагревательное устройство по п. 4, в котором горелка расположена вблизи конца теплообменника со стороны, противоположной эталонному направлению, и

опорный кронштейн расположен вблизи конца теплообменника в эталонном направлении.
