Система главных профилей для сборки оконных и дверных блоков Российский патент 2025 года по МПК E06B3/22

Изобретение относится к конструкции профилей из ПВХ (поливинилхлорида), используемых преимущественно в оконных и балконных дверных блоках.

Известен комплект профилей для сборки оконных блоков, включающий выполненные из материала на основе поливинилхлорида, по крайней мере, один профиль, образующий створку, и, по крайней мере, один профиль, образующий импост Т-образного поперечного сечения, образованного полкой и стойкой, боковые стенки которой имеют взаимно параллельные на части длины и наклоненные друг к другу в месте примыкания к полке участки, а стойка разделена параллельными полке перегородками на камеры, одна из которых предназначена для размещения армирующего профиля и имеет обращенные внутрь камеры выступы, а полка разделена параллельными продольной оси стойки перегородками на центрально расположенную и периферийные камеры (Каталог фирмы "КВЕ", Германия, 1998 г., RG200RUS, с. 4.20, 5.17-5.20, 7.39-7.42).

Известен комплект профилей для сборки оконных блоков (патент RU 2157444, МПК Е06В 3/22, опубл. 10.10.2000 г.), включающий выполненные из материала на основе поливинилхлорида, по крайней мере, один профиль, образующий створку, и, по крайней мере, один профиль, образующий импост Т-образного поперечного сечения, образованного полкой и стойкой, боковые стенки которой имеют взаимно параллельные на части длины и наклоненные друг к другу в месте примыкания к полке участки. Стойка разделена параллельными полке перегородками на камеры. Одна из перегородок предназначена для размещения армирующего профиля и имеет обращенные внутрь камеры выступы. Полка разделена параллельными продольной оси стойки перегородками на центрально расположенную и периферийные камеры.

Центрально расположенная камера полки выполнена однообъемной и ограничена со стороны стойки перегородкой, которая параллельно смещена по оси к камере стойки относительно обращенной к ней плоскости перегородок, ограничивающих периферийные камеры полки, на величину, не меньшую толщины перегородки. По боковым сторонам центрально расположенная камера полки ограничена смежными с периферийными камерами перегородками, расположенными вне зоны сопряжения наклоненных друг к другу участков боковых стенок стойки и на расстоянии друг от друга, превышающем ширину стойки между ее внешними поверхностями в месте размещения армирующего профиля. На скрытой после монтажа оконных блоков внешней поверхности стойки образующего импост профиля по его длине могут быть выполнены канавки для ориентирования крепежных элементов, преимущественно саморезов, по месту расположения армирующего профиля и/или фурнитуры. Профиль, образующий створку, может быть выполнен с, по крайней мере, одной камерой, в которой с зазором относительно противолежащей стенки камеры образован прилив, расположенный перпендикулярно оси крепежного элемента на удалении от внешней поверхности створки по оси крепежного элемента, не превышающем длину размещаемого в ней крепежного элемента. Комплект профилей для сборки оконных блоков может быть снабжен размещаемым в образованных в профилях пазах и имеющим коэкструдированное уплотнение штапиком, по крайней мере, одна наружная поверхность которого расположена в плоскости наружной поверхности контактирующего с ним профиля. Комплект профилей для сборки оконных блоков может быть снабжен профилем, образующим раму окна и имеющим центральную камеру для размещения армирующего профиля, параллельно расположенные перегородки которой образуют с внешними стенками профиля однообъемные камеры, по крайней мере, в одной из которых выполнены приливы, взаимодействующие при монтаже с крепежными элементами, а на скрытой после монтажа оконных блоков внешней поверхности профиля выполнены расположенные по его длине канавки для ориентирования крепежных элементов, преимущественно саморезов, по месту расположения армирующего профиля и/или фурнитуры. Изобретение позволяет обеспечивать требуемую степень теплоизоляции путем уменьшения теплопотерь, надежность и долговечность работы комплекта профилей за счет улучшения качества сборки и монтажа.

Известен комплект профилей для сборки оконных или дверных блоков (патент RU 2216631, МПК Е06В 3/22, опубл. 20.11.2003 г.), который содержит выполненные из материала на основе поливинилхлорида, по крайней мере, один профиль, образующий раму, предпочтительно Г-образного поперечного сечения, по крайней мере, один профиль, образующий створку, предпочтительно Z-образного поперечного сечения и, по крайней мере, один профиль, образующий импост, предпочтительно Т-образного поперечного сечения. Профиль импоста образован полкой и стойкой, боковые стенки которой имеют параллельные участки и участки, наклоненные друг к другу в месте примыкания к полке с образованием в поперечном сечении сопряжения по дуге окружности с центральным углом, превышающим 90°, предпочтительно равным 92-100°, в месте сопряжения образован проходящий над выполненной в виде лотка наклонной перегородкой и под углом 50-54° к плоскости боковой стенки и через имеющую меньшую ее на 5-15% внутреннюю перегородку дренажный паз, длина которого в продольном сечении равна 8,0-9,0 радиусам его торцевых скруглений. Стойка разделена на предпочтительно пять предварительных камер перегородками, параллельными полке. Одна из камер, находящаяся между парой других предварительных камер, имеет обращенные внутрь приливы для установки защищенного с внешней стороны конструкции не менее чем двумя предварительными камерами армирующего профиля с обеспечением воздушной прослойки между стойкой и армирующим профилем, исключающей непосредственный контакт со стенками камеры и образование мостиков холода. На стойке выполнены приливы с технологическими каналами для закрепления соединителя импоста при установке поперечины в оконный проем. Продольные оси армирующего профиля рамы и армирующего профиля импоста находятся в одной плоскости, параллельной фасадной плоскости блока, образуя жесткий каркас. Принято за прототип.

Многокамерные оконные профили с внешним, внутренним и средним контуром уплотнения, представленные на рынке светопрозрачных конструкций, имеют слабые характеристики по герметичности в узлах примыкания среднего контура в угловых соединениях вследствие того, что уплотнитель получает разрыв при закрытии створки, кроме того, отсутствует возможность выбора по применению среднего контура уплотнения, что приводит к удорожанию изделия.

Задачей изобретения является создание системы профилей для использования в оконных и балконных дверных блоках для достижения высоких показателей эксплуатационных характеристик оконного (или дверного) блока, таких как приведенное сопротивление теплопередаче, воздухопроницаемость, звукоизоляция.

Технический результат - замкнутость среднего контура уплотнения по всему периметру с повышенной герметичностью.

Технический результат достигается системой главных профилей для сборки оконных или дверных блоков, имеющей внешний, средний и внутренний контуры уплотнения и включающей выполненные из материала на основе поливинилхлорида профиль, образующий раму окна, профиль, образующий створку, и профиль, образующий импост Т-образного поперечного сечения, при этом контур каждого указанного профиля образован пересечением взаимно-параллельных лицевых и взаимно-параллельных нелицевых стенок, и нелицевые стенки профиля, образующего раму окна, и профиля, образующего импост, имеют профильные элементы в виде ножек, а внутреннее пространство каждого профиля разделено перегородками с образованием центральной камеры и внутренних камер, причем контур каждого профиля имеет наплав, в котором выполнен паз для установки уплотняющей прокладки, при этом в наплаве профиля рамы и в наплаве профиля импоста установлена уплотняющая прокладка, образующая внешний контур уплотнения, а в паз профиля створки установлена прокладка, образующая средний контур уплотнения, кроме того, для осуществления прижима среднего контура уплотнения система содержит прижимной профиль, причем паз профиля створки расположен под острым углом к плоскости нелицевой стенки профиля створки на расстоянии, обеспечивающем контакт прижимного профиля со вставленным в указанный паз уплотнением среднего контура, при этом прижимной профиль имеет две пересекающиеся стенки, левую и правую, расположенные под углом друг к другу, причем стенки профиля соединены между собой перемычкой, а основание указанного профиля выполнено в виде двух взаимно параллельных стенок, ответных по форме ножкам на нелицевых стенках профиля рамы и профиля импоста, и на внутренних сторонах стенок прижимного профиля расположены крючки для фиксации, при этом прижимной профиль установлен на ножки на нелицевых стенках профиля, образующего раму окна, и зафиксирован посредством крючков на ножках указанного профиля или прижимной профиль установлен на ножки на нелицевых стенках профиля, образующего импост Т-образного поперечного сечения, и зафиксирован посредством крючков на ножках указанного профиля.

Технический результат достигается за счет применения прижимного профиля, который можно установить уже после сборки окна. Замкнутость среднего контура обеспечивается путем установки уплотняющей прокладки среднего контура в паз на профиле створки, причем паз профиля створки расположен под острым углом к плоскости нелицевой стенки профиля створки на расстоянии, обеспечивающем контакт прижимного профиля со вставленным в указанный паз уплотнением среднего контура. После чего происходит распиливание на заготовки и сваривание рамочной конструкции, в процессе чего также происходит сваривание среднего контура уплотнителя. Такое решение позволяет получить упругий средний контур уплотнения без разрывов. Достигается неразрывное уплотнение по всему периметру среднего контура уплотнения. Благодаря небольшому расстоянию за счет расположения паза между наклонной стенкой профиля створки и профилем прижимным получают высокую степень упругости среднего контура уплотнителя. Применение среднего контура уплотнения и прижимного профиля позволяет разделить внутреннее пространство, образованное между профилями (в комбинации, профиль образующий раму, и профиль, образующий створку; в комбинации профиль, образующий импост, и профиль, образующий створку), на две камеры, в результате этого достигается улучшение эксплуатационных характеристик оконного или дверного блока, а именно: приведенное сопротивление теплопередаче, воздухопроницаемость, звукоизоляция.

Изобретение поясняется иллюстрациями, где показано:

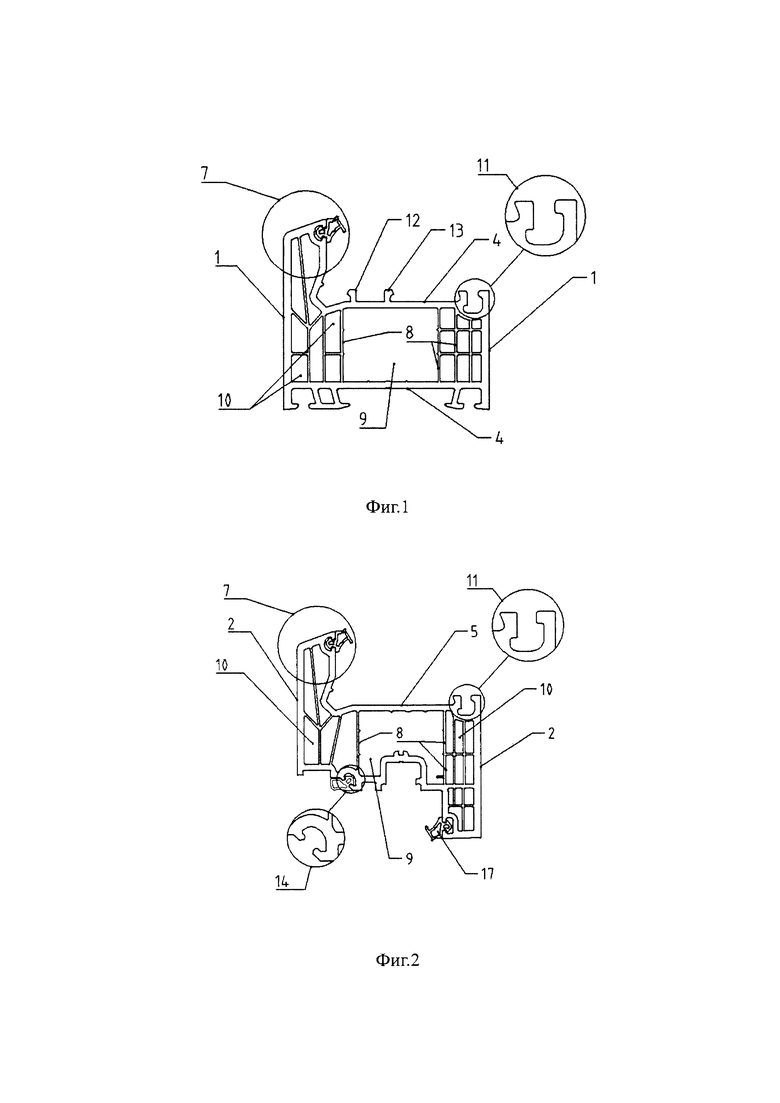

На фиг. 1 - профиль, образующий раму окна;

На фиг. 2 - профиль, образующий створку;

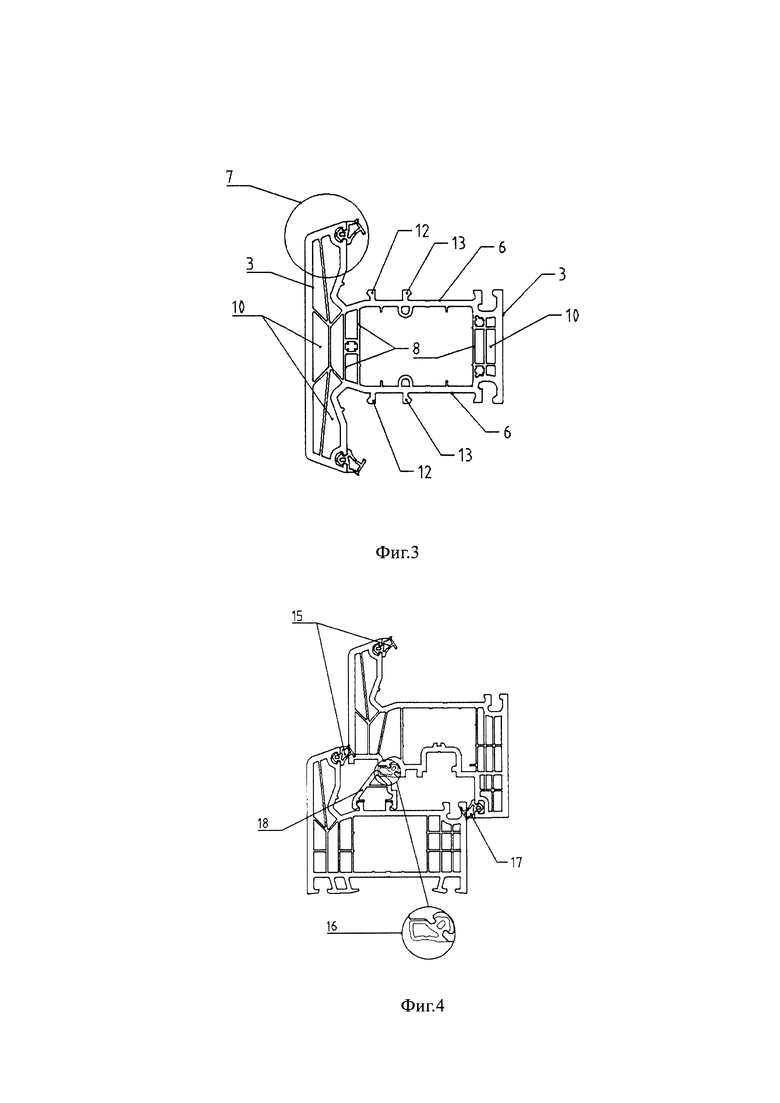

На фиг. 3 - профиль, образующий импост Т-образного поперечного сечения;

На фиг. 4 - комбинация профилей: профиль, образующий раму окна, и профиль, образующий створку;

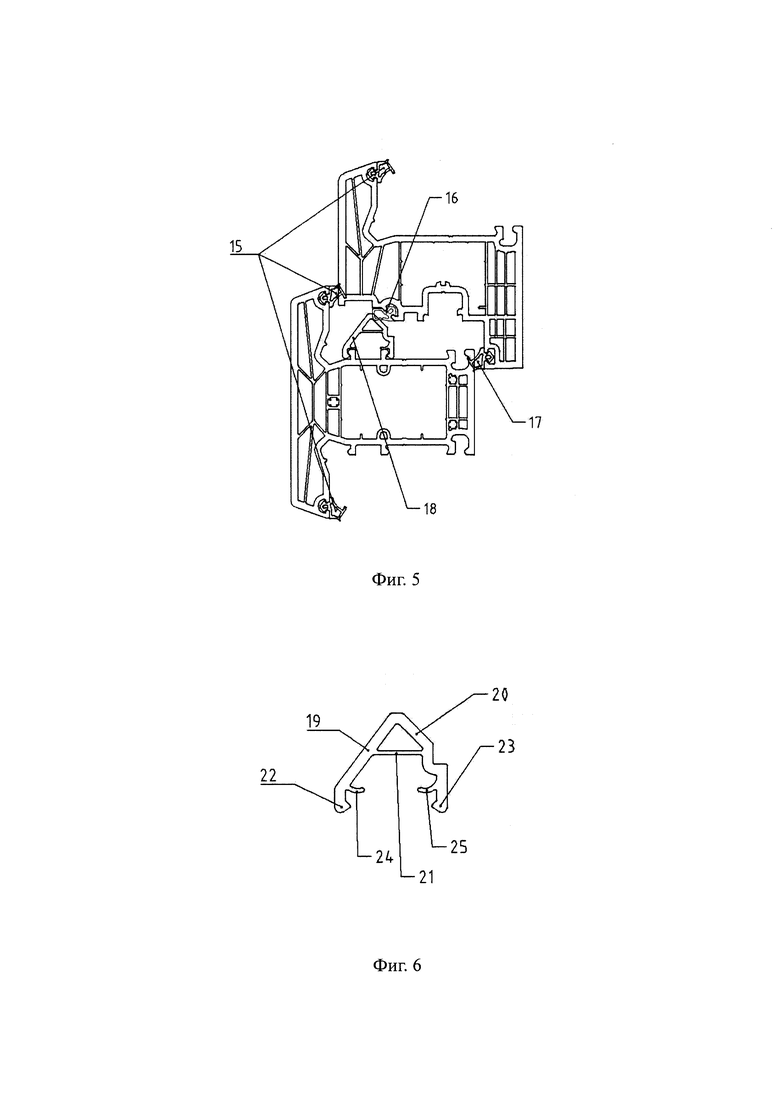

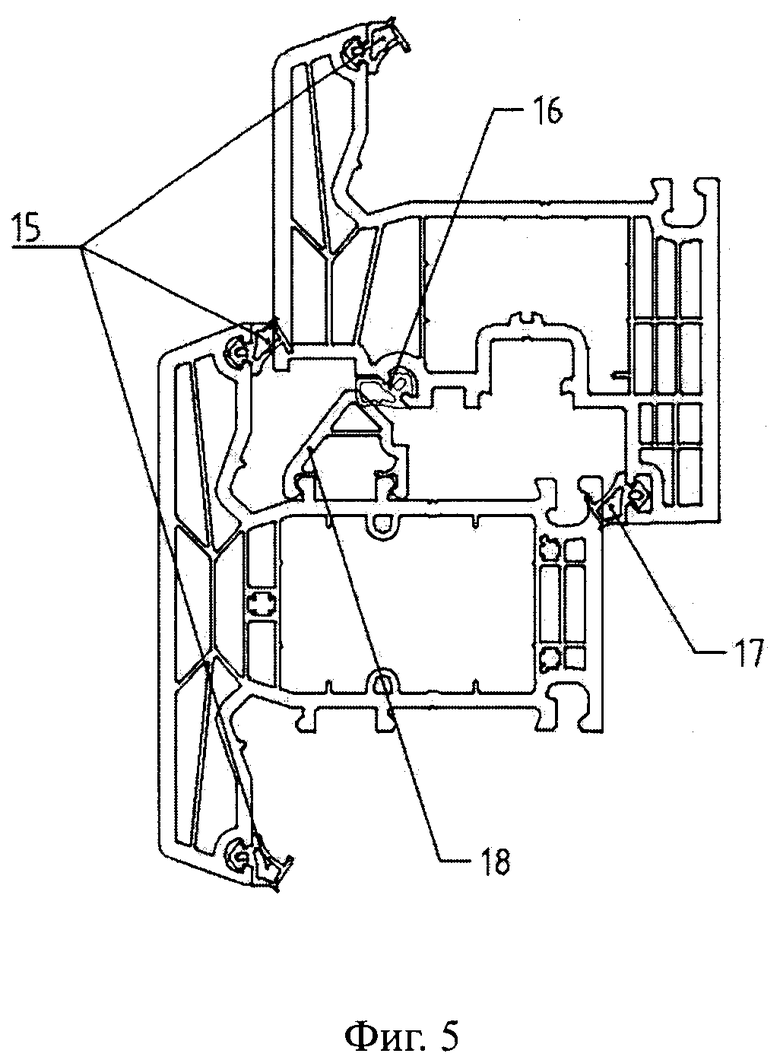

На фиг. 5 - комбинация профилей: профиль, образующий импост Т-образного поперечного сечения, и профиль, образующий створку;

На фиг. 6 - прижимной профиль.

Позициями на фигурах обозначено:

1 - лицевая стенка профиля, образующего раму окна;

2 - лицевая стенка профиля, образующего створку;

3- лицевая стенка профиля, образующего импост Т-образного поперечного сечения;

4 - нелицевая стенка профиля, образующего раму окна;

5 - нелицевая стенка профиля, образующего створку;

6 - нелицевая стенка профиля, образующего импост Т-образного поперечного сечения;

7 - наплав;

8 - внутренние перегородки, разделяющие профили на внутренние камеры;

9 - центральная камера под армирование профилей;

10 - внутренние (малые) камеры профилей (профиля, образующего раму; профиля, образующего створку; профиля, образующего импост);

11 - пазы профилей (профиля, образующего раму; профиля, образующего створку; профиля, образующего импост) для установки штапиков;

12, 13 - ножки для установки прижимного профиля на нелицевых стенках профиля, образующего раму окна, или профиля, образующего импост;

14 - паз профиля, образующего створку, для установки уплотняющей прокладки, образующей средний контур уплотнения;

15 - уплотняющая прокладка, образующая внешний (наружный) контур уплотнения;

16 - уплотняющая прокладка, образующая средний контур уплотнения;

17 - уплотняющая прокладка, образующая внутренний контур уплотнения;

18 - прижимной профиль;

19 - левая стенка прижимного профиля;

20 - правая стенка прижимного профиля;

21 - перемычка прижимного профиля;

22, 23 - взаимно-параллельные стенки основания прижимного профиля;

24, 25 - крючки фиксаторы прижимного профиля.

Система главных профилей для сборки оконных или дверных блоков имеет внешний контур уплотнения, образованный уплотняющей прокладкой 15, средний контур уплотнения, образованный уплотняющей прокладкой 16, и внутренней контур уплотнения, образованный уплотняющей прокладкой 17, и включает выполненные из материала на основе поливинилхлорида профиль, образующий раму окна (фиг. 1), профиль, образующий створку (фиг. 2), профиль, образующий импост Т-образного поперечного сечения (фиг. 3). Профили связаны между собой фурнитурой, при этом рамочный элемент, выполненный из профиля створки, вставляется в рамочный элемент, выполненный из профиля рамы (фиг. 4) и профиля импоста (фиг. 5).

Контур каждого профиля образован пересечением взаимно-параллельных лицевых (поз. 1-3) и взаимно-параллельных нелицевых (поз. 4-6) стенок с образованием сложной фасонной формы, а внутреннее пространство профилей, образующих раму, створку и импост, разделено перегородками 8, которые образуют внутренние камеры. Центральная камера 9 предназначена для размещения армирования, камеры 10 выполняют функцию звуко- и теплоизоляции. Профили, образующие раму, створку, импост, оснащены пазами 11 для установки штапика (штапиком является вспомогательный профиль, предназначенный для крепления заполнения рамочного элемента), при этом в паз 14 профиля, образующего створку, установлена уплотняющая прокладка 16 среднего контура. Средний контур уплотнения расположен на профиле, образующем створку. Для осуществления прижима среднего контура уплотнения и для обеспечения герметичности применяется прижимной профиль 18. Он осуществляет поджим прокладки при закрытой створке. Прижимной профиль устанавливается на ножки 12 и 13 на нелицевых поверхностях профиля рамы или профиля импоста. Правая стенка 20 осуществляет подпор среднего контура уплотнения. Для придания жесткости стенки 19 и 20 между собой соединены перемычкой 21, основание профиля выполнено в виде двух взаимно параллельных стенок 22, 23 на внутренних сторонах которых расположены крючки 24, 25 для фиксации на ножках профиля рамы либо импоста. Прижимной профиль зафиксирован при помощи крючков-фиксаторов 24, 25 на ножках 12 и 13 профилей. Для крепления заполнения рамочного элемента комплект профилей может оснащаться специально предназначенным для этого вспомогательным профилем-штапиком. Штапик представляет собой фасонный профиль, у которого имеется ножка для фиксации в пазу 11 и коэкструдированное уплотнение для прижима заполнения рамочного элемента и герметизации контура.

Прижимной профиль может быть выполнен следующим образом: две пересекающиеся стенки толщиной 2 мм, левая стенка 19 расположена под углом 45°, правая стенка 20 под углом 135°. Паз профиля створки расположен под острым углом (также 45° в данном случае) к плоскости нелицевой стенки профиля створки на расстоянии, обеспечивающем контакт прижимного профиля со вставленным в указанный паз уплотнением среднего контура.

Профили могут быть произведены методом экструзии по ГОСТ 30673, из поливинилхлорида суспензионного. Уплотняющие прокладки могут быть произведены из термоэластопласта (ТЭП) или термопластвулканизита (ТПВ) или этилен-пропилен-диеновый каучука (ЭПДМ), выпускаемого по ГОСТ 30778.

Технический результат достигается за счет применения прижимного профиля, который можно установить уже после сборки окна. Замкнутость контура обеспечивается путем установки уплотняющей прокладки, образующей средний контур уплотнения, в паз 14 на профиле, образующем створку, после чего происходит распиливание на заготовки и сваривание рамочной конструкции, в процессе чего также происходит сваривание среднего контура уплотнителя. Такое решение позволяет получить упругий средний контур уплотнения без разрывов. Достигается неразрывное уплотнение по всему периметру среднего контура уплотнения. Минимально возможное расстояние, достигаемое в результате особого расположения паза профиля, образующего створку, для установки уплотняющей прокладки 14, образующей средний контур уплотнения, и прижимным профилем 18, позволяет получить высокую степень упругости среднего контура для обеспечения наилучшей герметизации.

Применение среднего контура уплотнения и прижимного профиля позволяет разделить внутреннее пространство, образованное между профилями в комбинациях профилей (профиль, образующий раму, и профиль, образующий створку; профиль, образующий импост, и профиль, образующий створку) на две камеры, в результате чего достигается улучшение эксплуатационных характеристик оконного (дверного) блока, а именно: приведенное сопротивление теплопередаче, воздухопроницаемость, звукоизоляция.

Применение заявляемой системы позволяет достичь высоких показателей эксплуатационных характеристик оконного (дверного) блока, а именно: приведенное сопротивление теплопередаче, воздухопроницаемость, звукоизоляция.

Изобретение относится к конструкции профилей из ПВХ (поливинилхлорида), используемых преимущественно в оконных и балконных дверных блоках. Система главных профилей для сборки оконных или дверных блоков имеет внешний, средний и внутренний контуры уплотнения и включает выполненные из материала на основе поливинилхлорида профиль, образующий раму окна, профиль, образующий створку, и профиль, образующий импост Т-образного поперечного сечения, при этом контур каждого указанного профиля образован пересечением взаимно-параллельных лицевых и взаимно-параллельных нелицевых стенок, и нелицевые стенки профиля, образующего раму окна, и профиля, образующего импост, имеют профильные элементы в виде ножек, а внутреннее пространство каждого профиля разделено перегородками с образованием центральной камеры и внутренних камер, причем контур каждого профиля имеет наплав, в котором выполнен паз для установки уплотняющей прокладки, при этом в наплаве профиля рамы и в наплаве профиля импоста установлена уплотняющая прокладка, образующая внешний контур уплотнения, а в паз профиля створки установлена прокладка, образующая средний контур уплотнения, кроме того, для осуществления прижима среднего контура уплотнения система содержит прижимной профиль, причем паз профиля створки расположен под острым углом к плоскости нелицевой стенки профиля створки на расстоянии, обеспечивающем контакт прижимного профиля со вставленным в указанный паз уплотнением среднего контура, при этом прижимной профиль имеет две пересекающиеся стенки, левую и правую, расположенные под углом друг к другу, причем стенки профиля соединены между собой перемычкой, а основание указанного профиля выполнено в виде двух взаимно параллельных стенок, ответных по форме ножкам на нелицевых стенках профиля рамы и профиля импоста, и на внутренних сторонах стенок прижимного профиля расположены крючки для фиксации, при этом прижимной профиль установлен на ножки на нелицевых стенках профиля, образующего раму окна, и зафиксирован посредством крючков на ножках указанного профиля или прижимной профиль установлен на ножки на нелицевых стенках профиля, образующего импост Т-образного поперечного сечения, и зафиксирован посредством крючков на ножках указанного профиля. Достигается замкнутость среднего контура уплотнения по всему периметру с повышенной герметичностью. 6 ил.

Система главных профилей для сборки оконных или дверных блоков, имеющая внешний, средний и внутренний контуры уплотнения и включающая выполненные из материала на основе поливинилхлорида профиль, образующий раму окна, профиль, образующий створку, и профиль, образующий импост Т-образного поперечного сечения, при этом контур каждого указанного профиля образован пересечением взаимно-параллельных лицевых и взаимно-параллельных нелицевых стенок, и нелицевые стенки профиля, образующего раму окна, и профиля, образующего импост, имеют профильные элементы в виде ножек, а внутреннее пространство каждого профиля разделено перегородками с образованием центральной камеры и внутренних камер, причем контур каждого профиля имеет наплав, в котором выполнен паз для установки уплотняющей прокладки, при этом в наплаве профиля рамы и в наплаве профиля импоста установлена уплотняющая прокладка, образующая внешний контур уплотнения, а в паз профиля створки установлена прокладка, образующая средний контур уплотнения, кроме того, для осуществления прижима среднего контура уплотнения система содержит прижимной профиль, причем паз профиля створки расположен под острым углом к плоскости нелицевой стенки профиля створки на расстоянии, обеспечивающем контакт прижимного профиля со вставленным в указанный паз уплотнением среднего контура, при этом прижимной профиль имеет две пересекающиеся стенки, левую и правую, расположенные под углом друг к другу, причем стенки профиля соединены между собой перемычкой, а основание указанного профиля выполнено в виде двух взаимно параллельных стенок, ответных по форме ножкам на нелицевых стенках профиля рамы и профиля импоста, и на внутренних сторонах стенок прижимного профиля расположены крючки для фиксации, при этом прижимной профиль установлен на ножки на нелицевых стенках профиля, образующего раму окна, и зафиксирован посредством крючков на ножках указанного профиля или прижимной профиль установлен на ножки на нелицевых стенках профиля, образующего импост Т-образного поперечного сечения, и зафиксирован посредством крючков на ножках указанного профиля.
