ЛИНЗОВЫЙ УЗЕЛ И ЭЛЕКТРОННОЕ УСТРОЙСТВО, СОДЕРЖАЩЕЕ ЕГО Российский патент 2025 года по МПК G02B13/00

Область техники, к которой относится изобретение

[1] Раскрытие относится к электронному устройству, а более конкретно, к линзовому узлу и к электронному устройству, содержащему его.

Уровень техники

[2] Электронные устройства могут означать устройства, которые выполняют конкретные функции на основе встроенных программ, такие как бытовые приборы, электронные блокноты, портативные мультимедийные проигрыватели (PMP), терминалы мобильной связи, планшетные персональные компьютеры (PC), видео/аудио-устройства, настольные/переносные компьютеры, навигационные системы транспортного средства и т.д. Например, эти электронные устройства могут выводить сохраненную информацию в форме звука или изображений. В связи с растущей интеграцией электронных устройств и широким использованием и беспроводной связи с высокой скоростью и большим объемом передаваемых данных, различные функции в последнее время предоставляются в одном электронном устройстве, к примеру, в терминале мобильной связи. Например, различные функции, к примеру, развлекательная функция, такая как игры, мультимедийная функция, такая как воспроизведение музыки/видео, функция связи и обеспечения безопасности для мобильного банкинга, и/или такая функция, как управление расписаниями или электронный кошелек, а также функция связи, интегрируются в одно электронное устройство.

[3] Развитие технологий изготовления цифровой камеры коммерциализирует электронные устройства, оснащенные небольшими и легкими модулями камеры. Электронные устройства (например, терминалы мобильной связи), обычно носимые с собой постоянно, оснащаются модулями камеры таким образом, что пользователи могут легко использовать различные функции, включающие в себя не только захват неподвижных или движущихся изображений, но также и видеоконференц-связь и дополненную реальность.

[4] В последнее время наблюдается широкое применение электронных устройств, включающих в себя несколько камер. Электронное устройство может содержать, например, модуль камеры, включающий в себя широкоугольную камеру и телефотографическую камеру. Электронное устройство может использовать широкоугольную камеру для того, чтобы фотографировать широкий диапазон сцен на периферии электронного устройства, за счет этого получая широкоугольные изображения, либо может использовать телефотографическую камеру для того, чтобы фотографировать сцены, соответствующие местоположениям, относительно далеким от электронного устройства, за счет этого получая телефотографические изображения. В связи с этим, компактные электронные устройства (например, смартфоны), включающие в себя несколько модулей камеры или линзовых узлов, постепенно заменяют компактные камеры и предположительно должны заменять высокопроизводительные камеры (например, однолинзовые зеркальные камеры) в будущем.

[5] Вышеописанная информация может предоставляться в качестве справочной информации для помощи в понимании раскрытия. Не выдвигается требований или определений относительно того, является или нет что-либо из вышеприведенного описания применимым в качестве предшествующего уровня техники в связи с раскрытием.

Сущность изобретения

Техническое решение

[6] Согласно варианту осуществления раскрытия, линзовый узел может содержать по меньшей мере две линзы, выровненные вдоль направления вдоль первой оптической оси; датчик изображений, выполненный с возможностью принимать свет, направляемый или конденсируемый через по меньшей мере две линзы; и по меньшей мере один оптический элемент R1, расположенный по меньшей мере между двумя линзами и датчиком изображений с возможностью принимать свет, падающий через по меньшей мере две линзы, и преломлять или отражать свет по меньшей мере дважды и затем направлять или излучать свет в датчик изображений. В варианте осуществления, линзовый узел может удовлетворять нижеприведенным условному уравнению 1 и условному уравнению 2.

[7] условное уравнение 1

[8] 1,2≤w/img-X≤2,5

[9] условное уравнение 2

[10] 15≤Ang-min≤40

[11] В данном документе, "img-X" представляет длину более длинной стороны из длин по горизонтали/вертикали поверхности (img) формирования изображений датчика изображений; "w" представляет длину более длинной стороны из длин по горизонтали/вертикали поверхностей излучения, обращенных к датчику изображений, из поверхностей оптического элемента (в дальнейшем в этом документе, "первого оптического элемента"), ближайшего к датчику изображений по меньшей мере из одного оптического элемента; и "Ang-min" представляет наименьший угол из углов, сформированных посредством двух смежных поверхностей первого оптического элемента.

[12] Согласно варианту осуществления раскрытия, электронное устройство может содержать линзовый узел, запоминающее устройство, сохраняющее инструкции для того, чтобы получать изображение, и процессор, выполненный с возможностью выполнять инструкции для того, чтобы получать изображение, посредством приема внешнего света с использованием линзового узла. В варианте осуществления, линзовый узел может содержать по меньшей мере две линзы, выровненные вдоль направления вдоль первой оптической оси; датчик изображений, выполненный с возможностью принимать свет, направляемый или конденсируемый через по меньшей мере две линзы; и по меньшей мере один оптический элемент, расположенный между по меньшей мере двумя линзами и датчиком изображений с возможностью принимать свет, падающий через по меньшей мере две линзы, и преломлять или отражать свет по меньшей мере дважды, и затем направлять или излучать свет в датчик изображений. В варианте осуществления, линзовый узел может удовлетворять нижеприведенным условному уравнению 5 и условному уравнению 6.

[13] условное уравнение 5

[14] 1,2≤w/img-X≤2,5

[15] условное уравнение 6

[16] 15≤Ang-min≤40

[17] В данном документе, "img-X" представляет длину более длинной стороны из длин по горизонтали/вертикали поверхности (img) формирования изображений датчика изображений; "w" представляет длину более длинной стороны из длин по горизонтали/вертикали поверхностей излучения, обращенных к датчику изображений, из поверхностей оптического элемента (в дальнейшем в этом документе, "первого оптического элемента"), ближайшего к датчику изображений из по меньшей мере одного оптического элемента; и "Ang-min" представляет наименьший угол из углов, сформированных посредством двух смежных поверхностей первого оптического элемента.

Краткое описание чертежей

[18] Вышеуказанные и другие аспекты, признаки и преимущества раскрытия должны становиться очевидными из нижеприведенного подробного описания, рассматриваемого вместе с прилагаемыми чертежами, на которых:

[19] Фиг. 1 является блок-схемой, иллюстрирующей электронное устройство в сетевом окружении согласно варианту осуществления;

[20] Фиг. 2 является видом спереди в перспективе, иллюстрирующим электронное устройство согласно варианту осуществления;

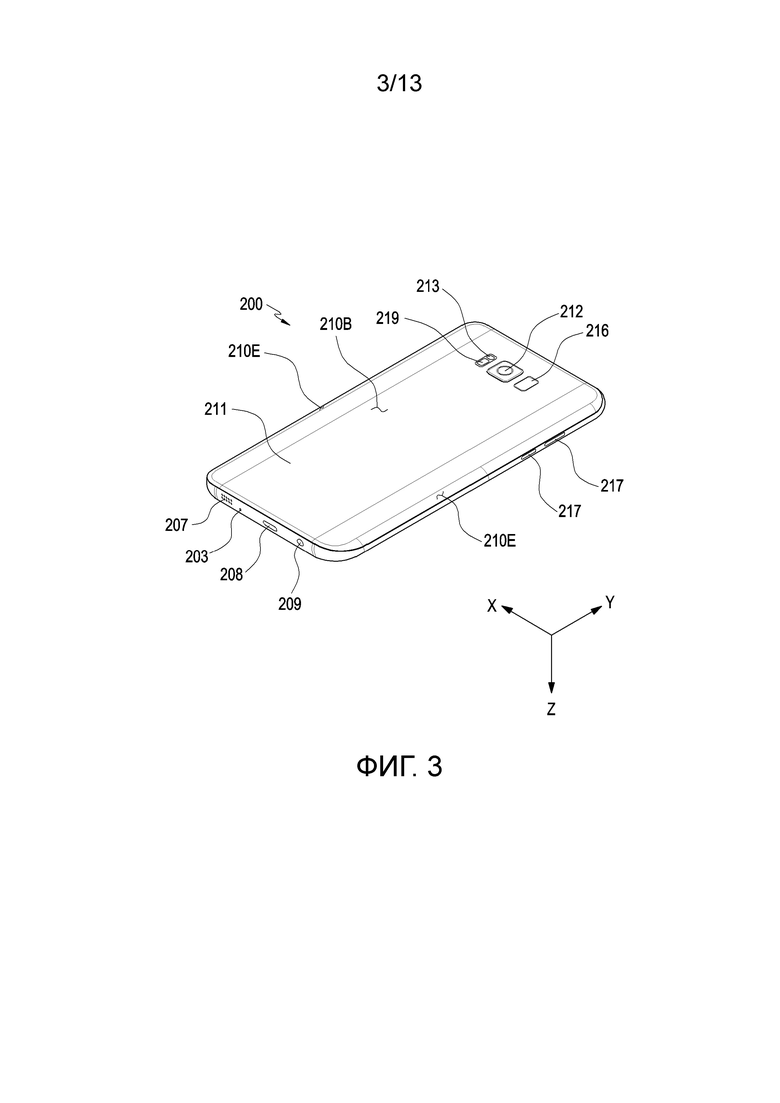

[21] Фиг. 3 является видом сзади в перспективе, иллюстрирующим электронное устройство, показанное на фиг. 2, согласно варианту осуществления;

[22] Фиг. 4 является покомпонентным видом в перспективе, иллюстрирующим электронное устройство согласно варианту осуществления;

[23] Фиг. 5 является видом сзади сверху, иллюстрирующим заднюю поверхность электронного устройства согласно варианту осуществления;

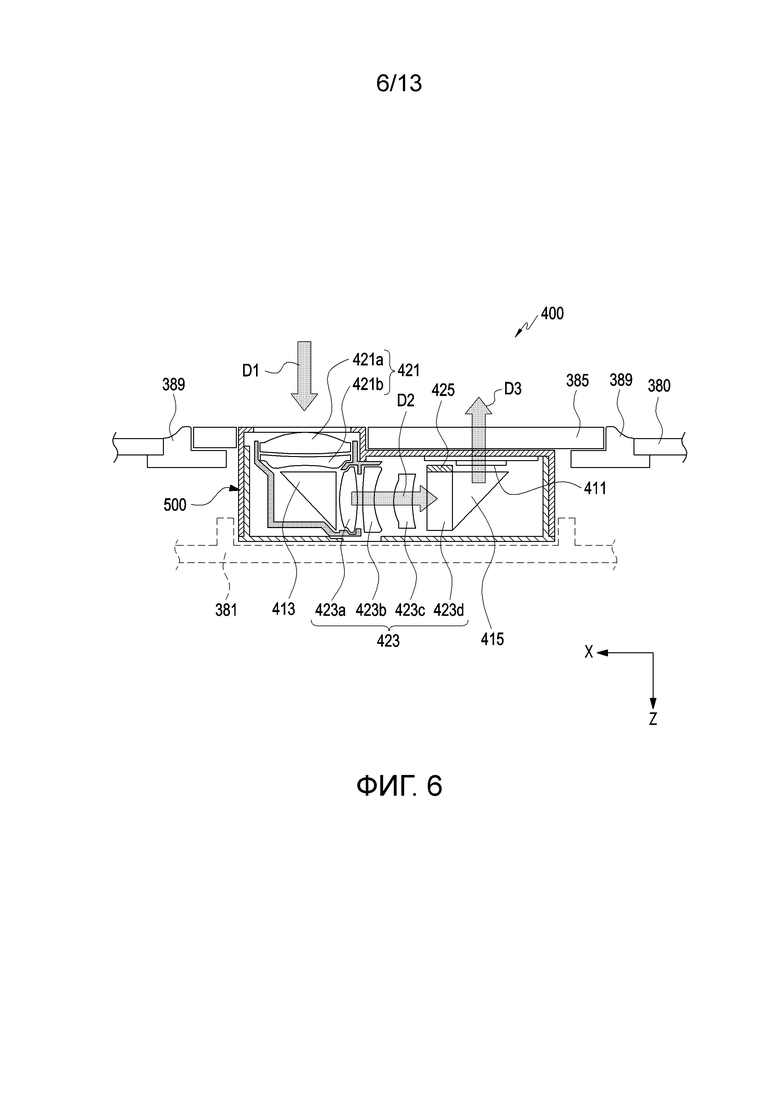

[24] Фиг. 6 является видом в поперечном сечении участка электронного устройства, показанного на фиг. 5, вдоль линии AA' согласно варианту осуществления;

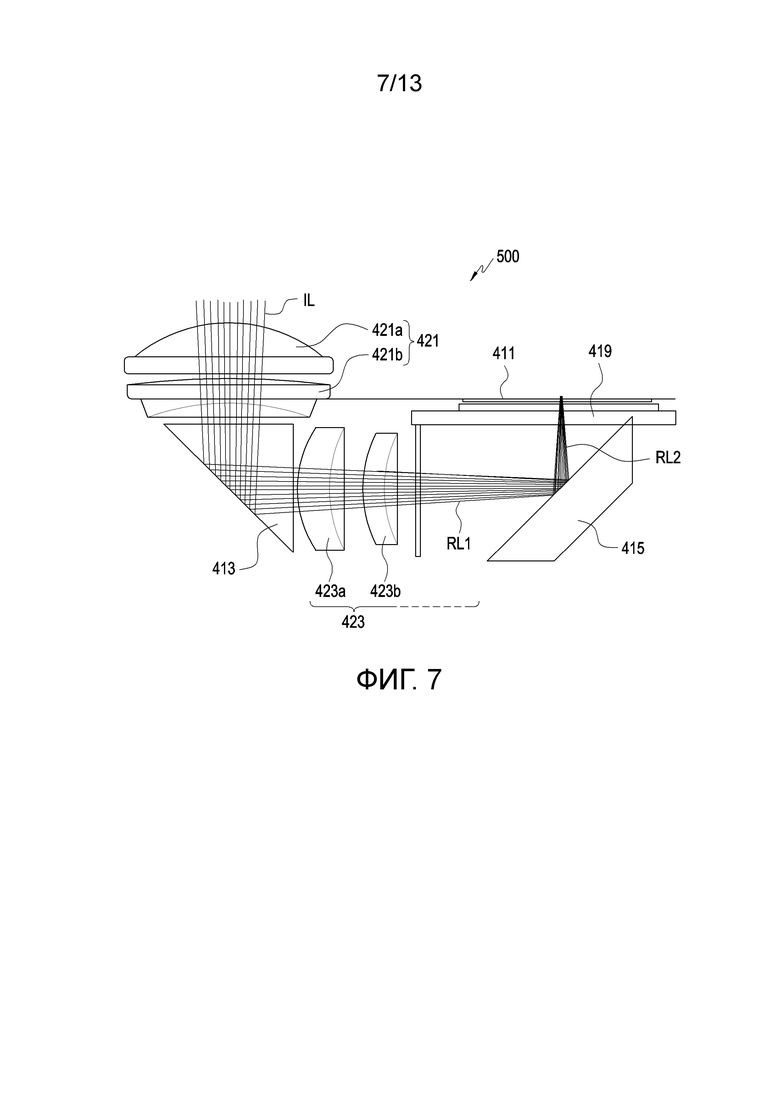

[25] Фиг. 7 является видом, иллюстрирующим оптический тракт модуля камеры в электронном устройстве согласно варианту осуществления;

[26] Фиг. 8 является видом, иллюстрирующим линзовый узел согласно варианту осуществления;

[27] Фиг. 9 является видом, иллюстрирующим первый оптический элемент линзового узла согласно варианту осуществления;

[28] Фиг. 10 является видом, иллюстрирующим поверхность формирования изображений датчика изображений и поверхность излучения первого оптического элемента в линзовом узле согласно варианту осуществления;

[29] Фиг. 11 является видом, иллюстрирующим линзовый узел согласно варианту осуществления;

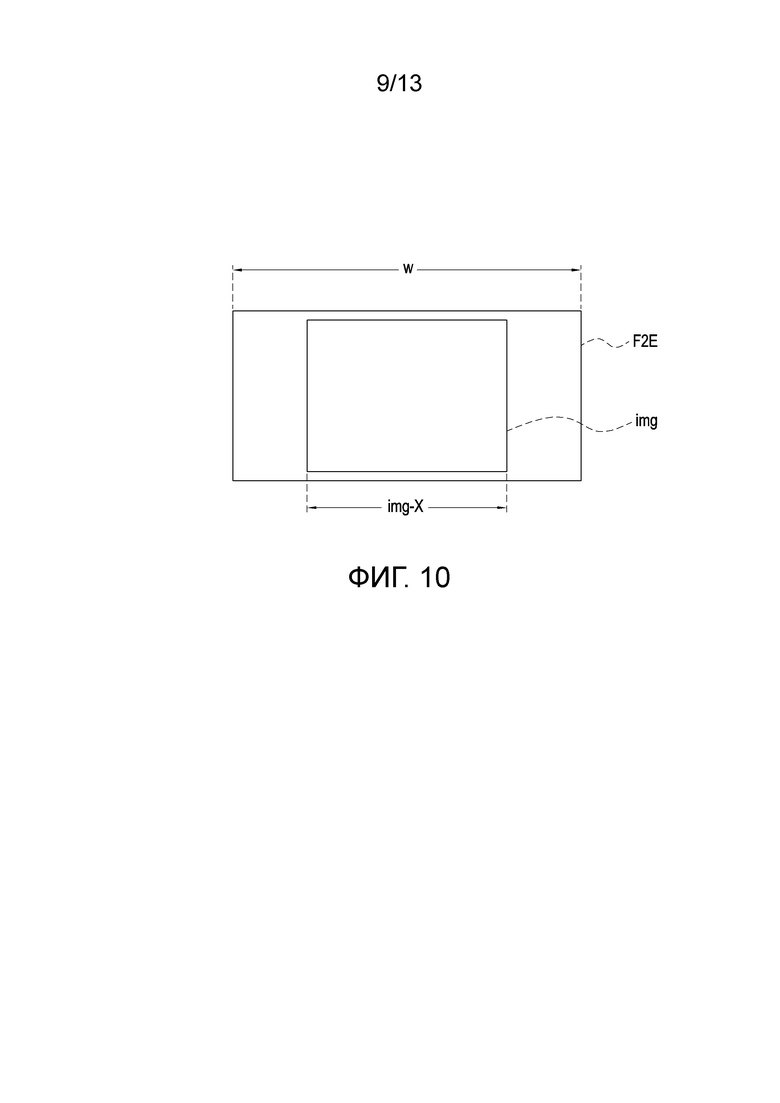

[30] Фиг. 12 является видом, иллюстрирующим поверхность формирования изображений датчика изображений и поверхность излучения первого оптического элемента в линзовом узле согласно варианту осуществления;

[31] Фиг. 13 является видом, иллюстрирующим линзовый узел согласно варианту осуществления; и

[32] Фиг. 14 является видом, иллюстрирующим поверхность формирования изображений датчика изображений и поверхность излучения первого оптического элемента в линзовом узле согласно варианту осуществления.

[33] На всех прилагаемых чертежах, аналогичные ссылки с номерами могут назначаться аналогичным компонентам, конфигурациям и/или конструкциям.

Оптимальный режим осуществления изобретения

[34] По мере того, как электронные устройства становятся более компактными и легкими, может быть более удобным носить с собой электронные устройства. В окружении, в котором дисплей разворачивается, с тем чтобы обеспечивать возможность пользователю пользоваться большим экраном даже в портативном электронном устройстве, электронные устройства могут становиться более компактными и легкими за счет уменьшения их толщины. Тем не менее, в этом случае, может быть сложным монтировать линзовый узел, имеющий хорошую оптическую производительность, вследствие узкого пространства миниатюризированного электронного устройства. Например, по мере того, как число или размер линзового узла становится большим, может быть проще обеспечивать хорошую оптическую производительность линзового узла; тем не менее, вследствие этого, степень свободы при проектировании может уменьшаться в размещении линзы или датчиков изображений в миниатюризированном электронном устройстве.

[35] Вариант осуществления раскрытия заключается в том, чтобы разрешать вышеописанные проблемы и/или недостатки и предоставлять преимущества, описанные ниже, за счет предоставления линзового узла, имеющего повышенную свободу при проектировании, и/или электронного устройства, включающего в себя его.

[36] В варианте осуществления раскрытия, можно предоставлять линзовый узел, который может легко располагаться в узком пространстве, и/или электронное устройство, включающее в себя его.

[37] Проблемы, которые должны разрешаться посредством настоящего раскрытия, не ограничены вышеуказанными проблемами, и другие технические проблемы, которые не упоминаются, могут ясно пониматься из нижеприведенного раскрытия специалистами в данной области техники.

[38] Нижеприведенное описание со ссылкой на прилагаемые чертежи может предоставляться для того, чтобы помогать во всестороннем понимании для реализации различными способами раскрытия, заданного посредством формулы изобретения и ее эквивалентов. Конкретные варианты осуществления, раскрытые в нижеприведенном описании, содержат различные конкретные подробности для помощи в понимании, но могут рассматриваться в качестве одного из различных вариантов осуществления. Соответственно, специалистам в данной области техники должно быть очевидным, что различные изменения и модификации различных реализаций, раскрытых в раскрытии, могут вноситься без отступления от технической идеи и объема раскрытия. Помимо этого, описания хорошо известных функций и конфигураций могут опускаться для ясности и краткости.

[39] Термины и слова, используемые в нижеприведенном описании и в формуле изобретения, не ограничены библиографическими смысловыми значениями и могут использоваться для того, чтобы ясно и согласованно описывать различные варианты осуществления раскрытия. Следовательно, специалистам в данной области техники должно быть очевидным, что нижеприведенные описания для различных реализаций раскрытия предоставляются только для целей пояснения, а не для целей ограничения раскрытия, заданного в качестве объема прав и их эквивалентов.

[40] Следует понимать, что употребление термина в единственном числе включает в себя смысловые значения во множественном числе, если контекст явным образом не указывает иное. Следовательно, например, это может означать то, что термин "поверхность элемента" включает в себя одну или более поверхностей элемента.

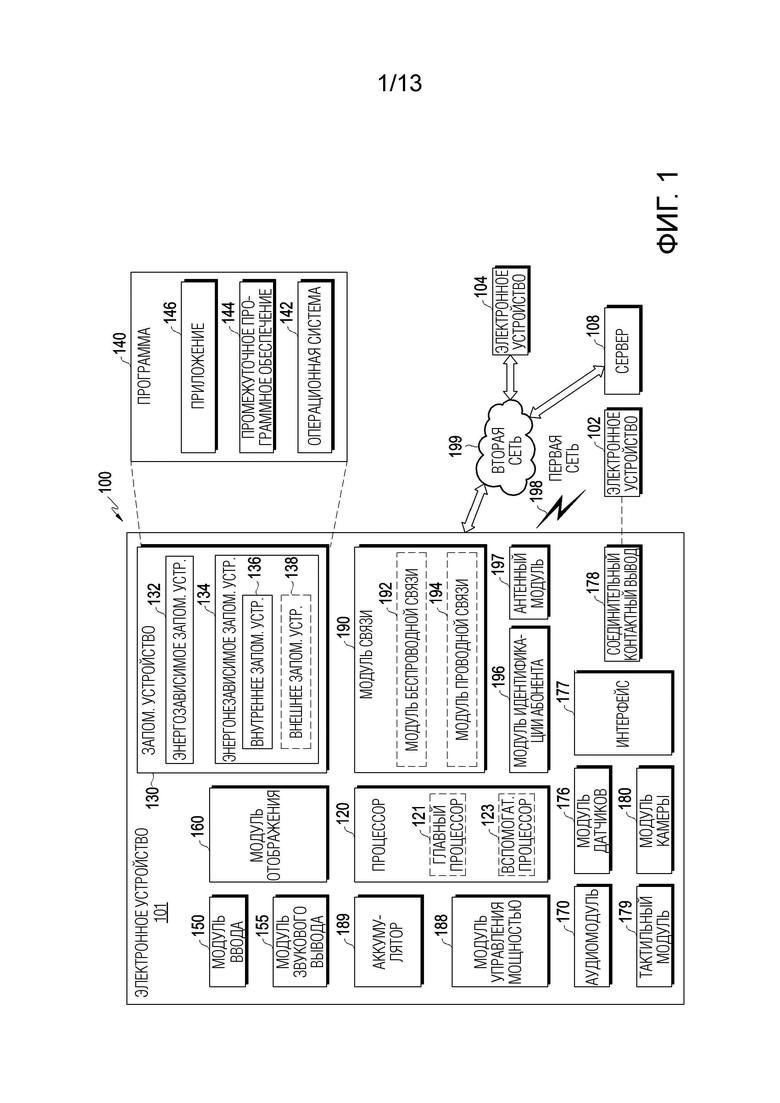

[41] Фиг. 1 - это блок-схема, иллюстрирующая электронное устройство 101 в сетевой среде 100 согласно варианту осуществления раскрытия. Обращаясь к фиг. 1, электронное устройство 101 в сетевом окружении 100 может связываться с электронным устройством 102 через первую сеть 198 (например, сеть беспроводной связи малого радиуса действия) или электронное устройство 104 или сервер 108 через вторую сеть 199 (например, сеть беспроводной связи большого радиуса действия). Согласно варианту осуществления, электронное устройство 101 может обмениваться данными с электронным устройством 104 через сервер 108. Согласно варианту осуществления, электронное устройство 101 может включать в себя процессор 120, память 130, модуль 150 ввода, модуль 155 звукового вывода, модуль 160 отображения, аудиомодуль 170, модуль 176 датчиков, интерфейс 177, соединительный контактный вывод 178, тактильный модуль 179, модуль 180 камеры, модуль 188 управления мощностью, аккумулятор 189, модуль 190 связи, модуль 196 идентификации абонента (SIM) или антенный модуль 197. В некоторых вариантах осуществления по меньшей мере один из компонентов (например, соединительный контактный вывод 178) может опускаться из электронного устройства 101, либо один или более других компонентов могут добавляться в электронное устройство 101. Согласно варианту осуществления, некоторые компоненты (например, модуль 176 датчиков, модуль 180 камеры или антенный модуль 197) могут интегрироваться как единый компонент (например, модуль 160 отображения).

[42] Процессор 120 может исполнять, например, программное обеспечение (например, программу 140), чтобы управлять по меньшей мере одним другим компонентом (например, компонентом аппаратных средств или программного обеспечения) электронного устройства 101, соединенным с процессором 120, и может выполнять различную обработку данных или вычисление. Согласно варианту осуществления, в качестве по меньшей мере части обработки или вычисления данных, процессор 120 может сохранять команду или данные, принимаемые из другого компонента (например, модуля 176 датчиков или модуля 190 связи), в энергозависимой памяти 132, обрабатывать команду или данные, сохраненные в энергозависимой памяти 132, и сохранять результирующие данные в энергонезависимой памяти 134. Согласно варианту осуществления, процессор 120 может включать в себя главный процессор 121 (например, центральный процессор (CPU) или процессор приложений (AP)) либо вспомогательный процессор 123 (например, графический процессор (GPU), нейронный процессор (NPU), процессор сигналов изображений (ISP), процессор концентратора датчиков или процессор связи (CP)), который работает независимо или в сочетании с главным процессором 121. Например, когда электронное устройство 101 включает в себя главный процессор 121 и вспомогательный процессор 123, вспомогательный процессор 123 может быть выполнен с возможностью использовать меньшую величину мощности, чем главный процессор 121, либо быть выполненным специально для назначенной функции. Вспомогательный процессор 123 может быть реализован отдельно от основного процессора 121 или как его часть.

[43] Вспомогательный процессор 123 может управлять по меньшей мере некоторыми из функций или состояний, относящихся по меньшей мере к одному компоненту (например, модулю 160 отображения, модулю 176 датчика или модулю 190 связи) среди компонентов электронного устройства 101, вместо главного процессора 121, в то время как главный процессор 121 находится в неактивном (например, спящем) состоянии, или вместе с главным процессором 121, в то время как главный процессор 121 находится в активном состоянии (например, исполняет приложение). Согласно варианту осуществления, вспомогательный процессор 123 (например, процессор сигналов изображений или процессор связи) может реализовываться как часть другого компонента (например, модуля 180 камеры или модуля 190 связи), функционально связанного со вспомогательным процессором 123. Согласно варианту осуществления, вспомогательный процессор 123 (например, нейронный процессор) может включать в себя аппаратную структуру, указываемую для обработки модели на основе искусственного интеллекта. Модель на основе искусственного интеллекта может формироваться посредством машинного обучения. Такое обучение может быть выполнено, например, электронным устройством 101, где искусственный интеллект выполняется, или посредством отдельного сервера (например, сервера 108). Обучающие алгоритмы могут включать в себя, но не только, например, управляемое обучение, неуправляемое обучение, полууправляемое обучение или обучение с подкреплением. Модель искусственного интеллекта может включать в себя множество слоев искусственной нейронной сети. Искусственная нейронная сеть может быть глубокой нейронной сетью (DNN), сверточной нейронной сетью (CNN), рекуррентной нейронной сетью (RNN), ограниченной машиной Больцмана (RBM), глубокой сетью доверия (DBN), двухсторонней рекуррентной глубокой нейронной сетью (BRDNN), глубокой Q-сетью или сочетанием двух или более из них, но не только. Модель искусственного интеллекта может, дополнительно или альтернативно, включать в себя структуру программного обеспечения, отличную от аппаратной структуры.

[44] Память 130 может сохранять различные данные, используемые по меньшей мере посредством одного компонента (например, процессора 120 или модуля 176 датчиков) электронного устройства 101. Различные данные могут включать в себя, например, программное обеспечение (например, программу 140) и входные данные или выходные данные для команды, связанной с ним. Запоминающее устройство 130 может включать в себя энергозависимое запоминающее устройство 132 или энергонезависимое запоминающее устройство 134.

[45] Программа 140 может храниться в памяти 130 как программное обеспечение и может включать, например, операционную систему (ОС) 142, промежуточное программное обеспечение 144 или приложение 146.

[46] Модуль 150 ввода может принимать команду или данные, которые должны использоваться посредством другого компонента (например, процессора 120) электронного устройства 101, снаружи (например, от пользователя) электронного устройства 101. Модуль 150 ввода может включать в себя, например, микрофон, мышь, клавиатуру, клавиши (например, кнопки) или цифровую ручку (например, перо стилуса).

[47] Модуль 155 звукового вывода может выводить звуковые сигналы за пределы электронного устройства 101. Модуль 155 звукового вывода может включать в себя, например, динамик или приемник. Динамик может использоваться для общих целей, таких как воспроизведение мультимедиа или воспроизведение записи. Приемное устройство может использоваться для приема входящих вызовов. Согласно варианту осуществления приемник может быть реализован отдельно от динамика или как его часть.

[48] Модуль 160 отображения может визуально предоставлять информацию наружу (например, пользователю) из электронного устройства 101. Модуль 160 отображения может включать в себя, например, дисплей, голографическое устройство или проектор и схему управления, чтобы управлять соответствующими одним из дисплея, голографического устройства и проектора. Согласно варианту осуществления, модуль 160 отображения может включать в себя датчик касания, выполненный для обнаружения прикосновения, или датчик давления, выполненный для измерения интенсивности силы, формируемой при прикосновении.

[49] Аудиомодуль 170 может преобразовывать звук в электрический сигнал и наоборот. Согласно варианту осуществления, аудиомодуль 170 может получать звук через модуль 150 ввода или выводить звук через модуль 155 вывода звука или наушник внешнего электронного устройства (например, электронное устройство 102) непосредственно (например, проводным образом) или беспроводным образом соединенного с электронным устройством 101.

[50] Модуль 176 датчиков может обнаруживать рабочее состояние (например, мощность или температуру) электронного устройства 101 или окружающее состояние (например, состояние пользователя), внешнее по отношению к электронному устройству 101, и затем формировать электрический сигнал или значение данных, соответствующее обнаруженному состоянию. Согласно варианту осуществления, модуль 176 датчиков может включать в себя, например, датчик жестов, гироскопический датчик, датчик атмосферного давления, магнитный датчик, датчик ускорения, датчик захвата, датчик приближения, датчик цвета, инфракрасный (IR) датчик, биометрический датчик, датчик температуры, датчик влажности или датчик освещенности.

[51] Интерфейс 177 может поддерживать один или более указанных протоколов, которые должны использоваться для присоединения электронного устройства 101 к внешнему электронному устройству (например, к электронному устройству 102) непосредственно (например, проводным способом) или беспроводным способом. Согласно варианту осуществления, интерфейс 177 может включать в себя, например, мультимедийный интерфейс высокой четкости (HDMI), интерфейс универсальной последовательной шины (USB), интерфейс защищенной цифровой (SD) карты или аудиоинтерфейс.

[52] Соединительная клемма 178 может включать в себя разъем, через который электронное устройство 101 может быть физически соединено с внешним электронным устройством (например, электронным устройством 102). Согласно варианту осуществления, соединительная клемма 178 может включать в себя, например, HDMI-разъем, USB-разъем, разъем для SD-карт или аудиоразъем (например, разъем наушников).

[53] Тактильный модуль 179 может преобразовывать электрический сигнал в механическое возбуждающее воздействие (например, вибрацию или перемещение) или электрическое возбуждающее воздействие, которое может быть распознано пользователем через его чувство осязания или кинестетическое чувство. Согласно варианту осуществления, тактильный модуль 179 может включать в себя, например, двигатель, пьезоэлектрический элемент или электрический стимулятор.

[54] Модуль 180 камеры может захватывать неподвижное изображение или движущиеся изображения. Согласно варианту осуществления, модуль 180 камеры может включать в себя один или более объективов, датчиков изображения, процессоров сигналов изображения или вспышек.

[55] Модуль 188 управления мощностью может управлять мощностью, подаваемой в электронное устройство 101. Согласно варианту осуществления, модуль 188 управления мощностью может реализовываться по меньшей мере как часть, например, интегральной схемы управления мощностью (PMIC).

[56] Аккумулятор 189 может подавать мощность по меньшей мере в один компонент электронного устройства 101. Согласно варианту осуществления, аккумулятор 189 может включать в себя, например, первичный элемент, который не является перезаряжаемым, вторичный элемент, который является перезаряжаемым, или топливный элемент.

[57] Модуль 190 связи может поддерживать установление прямого (например, проводного) канала связи или беспроводного канала связи между электронным устройством 101 и внешним электронным устройством (например, электронным устройством 102, электронным устройством 104 или сервером 108) и выполнение связи через установленный канал связи. Модуль 190 связи может включать в себя один или более процессоров связи, которые функционируют независимо от процессора 120 (например, прикладного процессора (AP)) и поддерживают прямую (например, проводную) связь или беспроводную связь. Согласно варианту осуществления, модуль 190 связи может включать в себя модуль 192 беспроводной связи (например, модуль сотовой связи, модуль беспроводной связи малого радиуса действия или модуль связи глобальной навигационной спутниковой системы (GNSS)) или модуль 194 проводной связи (например, модуль связи по локальной вычислительной сети (LAN) или модуль связи по линии электропитания (PLC)). Соответствующий модуль из этих модулей связи может связываться с внешним электронным устройством 104 через первую сеть 198 (например, сеть связи малого радиуса действия, такую как Bluetooth™, прямое соединение с беспроводной достоверностью (Wi-Fi) или по стандарту Ассоциации по инфракрасной технологии передачи данных (IrDA)) или вторую сеть 199 (например, сеть связи большого радиуса действия, такую как сотовая сеть, сеть 5G, сеть связи нового поколения, Интернет или компьютерная сеть (например, локальная вычислительная сеть (LAN) или глобальная вычислительная сеть (WAN)). Эти различные типы модулей связи могут быть реализованы как единый компонент (например, единая микросхема) или могут быть реализованы как множество компонентов (например, множество микросхем), отдельных друг от друга. Модуль 192 беспроводной связи может идентифицировать или аутентифицировать электронное устройство 101 в сети связи, такой как первая сеть 198 или вторая сеть 199, с помощью информации об абоненте (например, международной идентификации мобильного абонента (IMSI)), сохраненной в модуле 196 идентификации абонента.

[58] Модуль 192 беспроводной связи может поддерживать 5G-сеть, после 4G-сети, и технологию связи следующего поколения, например, технологию доступа новой радиосвязи (NR). Технология NR-доступа может поддерживать улучшенный мобильный широкополосный доступ (eMBB), потоковые связи машинного типа (mMTC) или сверхнадежные и имеющие низкое значение задержки связи (URLLC). Модуль 192 беспроводной связи может поддерживать высокочастотный диапазон (например, диапазон миллиметровых волн), чтобы добиваться, например, высокой скорости передачи данных. Модуль 192 беспроводной связи может поддерживать различные технологии для обеспечения производительности в высокочастотном диапазоне, такие как, например, формирование пучка, массовый многоканальный ввод и многоканальный вывод (массовый MIMO), полноразмерный MIMO (FD-MIMO), антенная решетка, формирование аналогового пучка, или крупномасштабная антенна. Модуль 192 беспроводной связи может поддерживать различные требования, специфицированные в электронном устройстве 101, внешнем электронном устройстве (например, электронном устройстве 104) или сетевой системе (например, второй сети 199). Согласно варианту осуществления, модуль 192 беспроводной связи может поддерживать пиковую скорость передачи данных (например, 20 Гбит/с или более) для реализации eMBB, покрытия потерь (например, 164 дБ или менее) для реализации mMTC, или задержку U-плоскости (например, 0,5 мс или менее для каждой нисходящей линии связи (DL) и восходящей линии связи (UL), или время прохождения сигнала туда-обратно 1 мс или менее) для реализации URLLC.

[59] Антенный модуль 197 может передавать или принимать сигнал или мощность наружу или извне (например, от внешнего электронного устройства). Согласно варианту осуществления антенный модуль 197 может включать в себя одну антенну, включающую в себя излучатель, образованный из проводника или проводящего рисунка, сформированного на подложке (например, печатной плате (PCB)). Согласно варианту осуществления, антенный модуль 197 может включать в себя множество антенн (например, антенные решетки). В этом случае по меньшей мере одна антенна, подходящая для схемы связи, используемой в сети связи, к примеру, в первой сети 198 или во второй сети 199, может выбираться из множества антенн, например, посредством модуля 190 связи. Сигнал или мощность затем может передаваться или приниматься между модулем 190 связи и внешним электронным устройством через выбранную по меньшей мере одну антенну. Согласно варианту осуществления, другие части (например, радиочастотная интегральная схема (RFIC)), помимо излучателя, могут дополнительно формироваться в качестве части антенного модуля 197.

[60] Согласно варианту осуществления, антенный модуль 197 может формировать антенный модуль миллиметрового диапазона волн. Согласно варианту осуществления антенный модуль миллиметрового диапазона может включать в себя плату печатного монтажа, RFIC, размещенную на первой поверхности (например, нижней поверхности) платы печатного монтажа или рядом с первой поверхностью и приспособленную для поддержки высокочастотного диапазона (например, миллиметрового диапазона волн), и множество антенн (например, антенную решетку), размещенную на второй поверхности (например, верхней или боковой поверхности) платы печатного монтажа, или рядом со второй поверхностью и приспособленную для передачи или приема сигналов предназначенного высокочастотного диапазона.

[61] По меньшей мере некоторые из вышеописанных компонентов могут быть соединены взаимно и обмениваться сигналами (например, командами или данными) между собой по схеме связи между периферийными устройствами (например, шине, вводу и выводу общего назначения (GPIO), последовательному периферийному интерфейсу (SPI) или мобильному промышленному интерфейсу процессора (MIPI)).

[62] Согласно варианту осуществления, команды или данные могут передаваться или приниматься между электронным устройством 101 и внешним электронным устройством 104 через сервер 108, присоединенный ко второй сети 199. Каждое из внешних электронных устройств 102 и 104 может представлять собой устройство идентичного типа или отличающегося типа по отношению к электронному устройству 101. Согласно варианту осуществления, все или некоторые операции, которые должны выполняться в электронном устройстве 101, могут выполняться в одном или более внешних электронных устройств 102, 104 или 108. Например, если электронное устройство 101 должно выполнять функцию или службу автоматически либо в ответ на запрос от пользователя или другого устройства, электронное устройство 101, вместо или в дополнение к выполнению функции или службы, может запрашивать одно или более внешних электронных устройств на предмет того, чтобы выполнять по меньшей мере часть функции или службы. Одно или более внешних электронных устройств, принимающих запрос, могут выполнять по меньшей мере часть запрашиваемой функции или службы либо дополнительной функции или дополнительной службы, связанной с запросом, и передавать результат выполнения в электронное устройство 101. Электронное устройство 101 может предоставлять результат, с или без последующей обработки результата, в качестве по меньшей мере части отклика на запрос. С этой целью могут использоваться облачные вычисления, распределенные вычисления, мобильные граничные вычисления (MEC) или вычислительная технология клиент-сервер, например. Электронное устройство 101 может предоставлять услуги со сверхнизкой задержкой с использованием, например, распределенных вычислений или мобильных краевых вычислений. В другом варианте осуществления, внешнее электронное устройство 104 может включать в себя устройство Интернета вещей (IoT). Сервер 108 может быть интеллектуальным сервером, использующим машинное обучение и/или нейронную сеть. Согласно варианту осуществления, внешнее электронное устройство 104 или сервер 108 может включаться во вторую сеть 199. Электронное устройство 101 может применяться к интеллектуальным службам (например, интеллектуальный дом, интеллектуальный город, интеллектуальный автомобиль или здравоохранение) на основе технологии 5G-связи или связанной с IoT технологии.

[63] Электронное устройство согласно варианту(ам) осуществления настоящего изобретения может быть одним из различных типов электронных устройств. Электронные устройства могут включать в себя, например, переносное устройство связи (например, смартфон), компьютерное устройство, переносное мультимедийное устройство, переносное медицинское устройство, камеру, носимое устройство или бытовой прибор. Согласно варианту осуществления изобретения, электронные устройства не ограничиваются описанными выше.

[64] Следует понимать, что различные варианты осуществления раскрытия и термины, используемые в нем, не предназначены для ограничения технологических особенностей, изложенных в данном документе, конкретными вариантами осуществления и включают в себя различные изменения, эквиваленты или замены для соответствующего варианта осуществления. Относительно описания чертежей, аналогичные ссылки с номерами могут использоваться для того, чтобы ссылаться на аналогичные или связанные элементы. Следует понимать, что форма единственного числа существительного, соответствующего пункту, может включать в себя один или более элементов, если релевантный контекст явно не указывает иное. При использовании в данном документе, каждая из таких фраз, как "A или B", "по меньшей мере одно из A и B", "по меньшей мере одно из A или B", "A, B или C", "по меньшей мере одно из A, B и C" и "по меньшей мере одно из A, B или C", может включать в себя все возможные комбинации пунктов, перечисляемых вместе в соответствующей одной из фраз. Когда используются в данном документе, такие термины как "1-й" и "2-й" или "первый" и "второй" могут использоваться, чтобы просто различать соответствующий компонент от другого, и не ограничивают компоненты в другом аспекте (например, важности или порядке). Следует понимать, что, если выполняется ссылка на элемент (например, первый элемент), с или без помощи термина "функционально" или "с возможностью связи", как "связанный с", "присоединенный к", "соединенный с" или "подключенный к" другому элементу (например, второму элементу), это означает, что элемент может быть соединен с другим элементом непосредственно (например, проводным образом), беспроводным образом или через третий элемент.

[65] При использовании в вариантах осуществления раскрытия, термин "модуль" может включать в себя модуль, реализованный в аппаратном обеспечении, программном обеспечении или микропрограммном обеспечении, и может использоваться взаимозаменяемо с другими терминами, например, "логика", "логический блок", "часть" или "схема". Модуль может представлять собой единый составной компонент или минимальный блок или его часть, приспособленные для выполнения одной или более функций. Например, согласно варианту осуществления, модуль может быть реализован в виде специализированной интегральной схемы (ASIC).

[66] Варианты осуществления раскрытия могут быть реализованы как программное обеспечение (например, программа 140), включающая в себя одну или более инструкций, которые хранятся на носителе хранения (например, внутренней памяти 136 или внешней памяти 138), который является считываемым посредством машины (например, электронного устройства 101). Например, процессор (например, процессор 120) машины (например, электронного устройства 101) может вызывать по меньшей мере одну из одной или более инструкций, сохраненных на носителе хранения, и исполнять ее, с или без помощи одного или более других компонентов под управлением процессора. Это обеспечивает возможность машине работать с возможностью выполнять по меньшей мере одну функцию согласно по меньшей мере одной активированной инструкции. Одна или более инструкций могут включать в себя код, сгенерированный компилятором, или код, выполняемый интерпретатором. Машиночитаемый носитель данных может быть предоставлен в форме энергонезависимого носителя данных. При этом термин "энергонезависимый" просто означает, что носитель данных является материальным устройством и не включает в себя сигнал (например, электромагнитную волну), но этот термин не делает различий между тем, где данные сохраняются полупостоянным образом на носителе данных и где данные временно сохраняются на носителе данных.

[67] Согласно варианту осуществления, способ согласно различным вариантам осуществления раскрытия может быть включен и обеспечен в компьютерном программном продукте. Компьютерные программные продукты могут торговаться в качестве товаров между продавцами и покупателями. Компьютерный программный продукт может распространяться в форме машиночитаемого носителя хранения (например, постоянного запоминающего устройства на компакт-диске (CD-ROM)) или распространяться (например, загружаться или выгружаться) онлайн через магазин приложений (например, PlayStore™) или между двумя пользовательскими устройствами (например, смартфонами) напрямую. При распространении в сети по меньшей мере часть компьютерного программного продукта может быть временно сгенерирована или по меньшей мере временно сохранена на машиночитаемом носителе данных, таком как память сервера производителя, сервера магазина приложений или сервера ретрансляции.

[68] Согласно варианту осуществления, каждый компонент (например, модуль или программа) из вышеописанных компонентов может включать в себя единственный объект-сущность или множество объектов-сущностей. Согласно различным вариантам осуществления, один или более из описанных выше компонентов могут быть опущены, или могут быть добавлены один или более других компонентов. Альтернативно или дополнительно, множество компонентов (например, модулей или программ) может быть объединено в один компонент. В таком случае, согласно различным вариантам осуществления, интегрированный компонент может по-прежнему выполнять одну или более функций каждого из множества компонентов таким же или аналогичным образом, как они выполнялись соответствующим одним из множества компонентов перед интеграцией. Согласно различным вариантам осуществления, операции, выполняемые модулем, программой или другим компонентом, могут выполняться последовательно, параллельно, многократно или эвристически, или одна или более операций могут выполняться в другом порядке или пропускаться, или могут быть добавлены другие операции.

[69] В нижеприведенных подробных описаниях, могут упоминаться направление по длине, направление по ширине и/или направление по толщине электронного устройства, направление по длине может означать "направление по оси Y", направление по ширине может означать "направление по оси X", и/или направление по толщине может означать "направление по оси Z". В варианте осуществления, в связи с направлением, в котором ориентируется элемент, в дополнение к ортогональной системе координат, проиллюстрированной на чертежах, вместе с ней может упоминаться "отрицательный/положительный (-/+)". Например, передняя поверхность электронного устройства или корпуса может задаваться "как поверхность, обращенная к направлению по оси +Z", и его задняя поверхность может задаваться "как поверхность, обращенная к направлению по оси -Z". В варианте осуществления, боковая поверхность электронного устройства или корпуса может включать в себя область, обращенную к направлению по оси +X, область, обращенную к направлению по оси +Y, область, обращенную к направлению по оси -X, и/или область, обращенную к направлению по оси -Y. В варианте осуществления, "направление по оси X" может иметь смысловое значение, включающее в себя как "направление по оси -X", так и "направление по оси +X". Вышеприведенное основано на ортогональной системе координат, проиллюстрированной на чертежах, для краткости описаний, и следует отметить, что направления или описания элементов не ограничивают различные варианты осуществления, раскрытые в раскрытии.

[70] Фиг. 2 является видом спереди в перспективе, иллюстрирующим электронное устройство (200) согласно варианту осуществления раскрытия. Фиг. 3 является видом сзади в перспективе, иллюстрирующим электронное устройство (200), показанное на фиг. 2, согласно варианту осуществления раскрытия.

[71] Ссылаясь на фиг. 2 и 3, электронное устройство 200 согласно варианту осуществления может содержать корпус 310, включающий в себя первую поверхность 210A (или переднюю поверхность), вторую поверхность 210B (или заднюю поверхность) и боковую поверхность 210C, окружающую пространство, заданное между первой поверхностью 210A и второй поверхностью 210B. В варианте осуществления, корпус может означать конструкцию, которая формирует часть первой поверхности 210A, второй поверхности 210B и боковой поверхности 210C по фиг. 2. Согласно варианту осуществления по меньшей мере участок первой поверхности 210A может формироваться посредством практически прозрачной передней пластины 202 (например, стеклянной пластины или полимерной пластины, включающей в себя различные покровные слои). Вторая поверхность 210B может формироваться посредством практически непрозрачной задней пластины 211. Задняя пластина 211 может формироваться, например, из стекла с покрытием или цветного стекла, керамики, полимера или металла (например, алюминия, нержавеющей стали (STS) или магния) либо из комбинации двух или более из этих материалов. Боковая поверхность 210C может формироваться посредством боковой конструкции 218 (или боковой конструкции обрамления), присоединенной к передней пластине 202 и к задней пластине 211 и включающей в себя металл и/или полимер. В варианте осуществления, задняя пластина 211 и боковая конструкция 218 могут формироваться как единое целое и включать в себя идентичный материал (например, металлический материал, такой как алюминий).

[72] В проиллюстрированном варианте осуществления, передняя пластина 202 может включать в себя две первых области 210D, которые прозрачно и с возможностью изгиба протягиваются из первой поверхности 210A к задней пластине 211, на обоих длинных краях передней пластины 202. В проиллюстрированном варианте осуществления (см. фиг. 3), задняя пластина 211 может включать в себя две вторых области 210E, которые с возможностью изгиба и прозрачно протягиваются из второй поверхности 210B к передней пластине 202, на ее обоих длинных краях. Согласно варианту осуществления, передняя пластина 202 (или задняя пластина 211) может включать в себя только одну из первых областей 210D (или вторых областей 210E). В варианте осуществления, некоторые из первых областей 210D или вторых областей 210E могут не включаться. В вышеописанных вариантах осуществления, при просмотре сбоку электронного устройства 200, боковая конструкция 218 может иметь первую толщину (или ширину) для стороны, которая не включает в себя первые области 210D или вторые области 210E, и может иметь вторую толщину, которая меньше первой толщины, для стороны, которая включает в себя первые области 210D или вторые области 210E.

[73] Согласно варианту осуществления, электронное устройство 200 может включать в себя по меньшей мере одно или более из дисплея 201, аудиомодулей 203, 207 и 214, модулей 204, 216 и 219 датчиков, модулей 205, 212 и 213 камеры, устройства 217 клавишного ввода, светоизлучающего элемента 206 и полостей 208 и 209 для разъема. В варианте осуществления по меньшей мере один из компонентов (например, устройство 217 клавишного ввода или светоизлучающий элемент 206) может опускаться из электронного устройства 200, или электронное устройство 200 дополнительно может включать в себя другие компоненты.

[74] Дисплей 201 может быть визуально открытым для доступа, например, через крупный участок передней пластины 202. В варианте осуществления по меньшей мере участок дисплея 201 может быть открытым для доступа через первую поверхность 210A и переднюю пластину 202, формирующую первые области 210D боковой поверхности 210C. В варианте осуществления, края дисплея 201 могут формироваться практически идентичными форме контура передней пластины 202, смежной с ними. В варианте осуществления, интервал между внешним краем дисплея 201 и внешним краем передней пластины 202 может формироваться практически постоянным, с тем чтобы разворачивать визуально открытую для доступа область дисплея 201.

[75] В варианте осуществления, область экрана дисплея 201 может формировать выемку или отверстие в своем участке и может включать в себя по меньшей мере одно или более из аудиомодуля 214, модуля 204 датчиков, модуля 205 камеры и светоизлучающего элемента 206, которые выравниваются с выемкой или отверстием. В варианте осуществления по меньшей мере одно или более из аудиомодуля 214, модуля 204 датчиков, модуля 205 камеры, датчика отпечатков пальцев 216 и светоизлучающего элемента 206 может включаться в заднюю поверхность области экрана дисплея 201. В варианте осуществления, дисплей 201 может присоединяться или располагаться рядом со схемой считывания касаний, датчиком давления, допускающим измерение интенсивности касания (давления), и/или цифрователем, обнаруживающим перо стилуса на основе магнитного поля. В варианте осуществления по меньшей мере часть модулей 204 и 219 датчиков и/или по меньшей мере часть устройства 217 клавишного ввода может располагаться в первых областях 210D и/или во вторых областях 210E.

[76] Аудиомодули 203, 207 и 214 могут включать в себя, например, полость 203 для микрофона и полости 207 и 214 для динамика. Полость 203 для микрофона может включать в себя микрофон, расположенный в ней таким образом, чтобы получать внешний звук, и в варианте осуществления, множество микрофонов могут располагаться в ней с возможностью обнаруживать направление звука. Полости 207 и 214 для динамика могут включать в себя полость 207 для внешнего динамика и полость 214 для приемника телефонных вызовов. В варианте осуществления, полости 207 и 214 для динамика и полость 203 для микрофона реализуются как одна полость, или динамик может включаться без полостей 207 и 214 для динамика (например, пьезодинамик).

[77] Модули 204, 216 и 219 датчиков могут формировать электрический сигнал или соответствие значения данных, например, внутреннее рабочее состояние или состояние внешней среды электронного устройства 200. Модули 204, 216 и 219 датчиков могут включать в себя, например, первый модуль 204 датчиков (например, бесконтактный датчик) и/или второй модуль датчиков (например, датчик отпечатков пальцев), которые располагаются на первой поверхности 210A корпуса 210е и/или третий модуль 219 датчиков (например, HRM-датчик) и/или четвертый модуль 216 датчиков (например, датчик отпечатков пальцев), которые располагаются на второй поверхности 210B корпуса 210. Датчик отпечатков пальцев может располагаться не только на первой поверхности 210A (например, дисплей 201) корпуса 210, но также и на второй поверхности 210B. Электронное устройство 200 дополнительно может включать в себя по меньшей мере один из модулей 176 датчиков по фиг. 1, таких как датчик жестов, гиродатчик, датчик атмосферного давления, магнитный датчик, датчик ускорения, датчик силы захвата, датчик цвета, инфракрасный (IR) датчик, биометрический датчик, температурный датчик, датчик влажности и датчик освещенности.

[78] Модули 205, 212 и 213 камеры могут включать в себя, например, первое устройство 205 с камерой, расположенное на первой поверхности 210A электронного устройства 200, и второе устройство 212 с камерой и/или вспышку 213, расположенные на второй поверхности 210B. Модули 205 и 212 камеры могут включать в себя одну или более линз, датчик изображений и/или процессор сигналов изображений. Вспышка 213 может включать в себя, например, светоизлучающий диод или ксеноновую лампу. В варианте осуществления, две или более линз (например, линза инфракрасной камеры, широкоугольная линза и телефотографическая линза) и датчики изображений могут располагаться на одной поверхности электронного устройства 200.

[79] Устройство 217 клавишного ввода может располагаться на боковой поверхности 210C корпуса 210. В варианте осуществления, электронное устройство 200 может не включать в себя часть или все вышеуказанное устройство 217 клавишного ввода, и устройство 217 клавишного ввода, которое не включается, может реализовываться в другой форме, к примеру, как программируемая клавиша на дисплее 201. В варианте осуществления, устройство клавишного ввода может включать в себя модуль 216 датчиков, расположенный на второй поверхности 210B корпуса 210.

[80] Светоизлучающий элемент 206 может располагаться, например, на первой поверхности 210A корпуса 210. Светоизлучающий элемент 206 может предоставлять, например, информацию состояния электронного устройства 200 в форме света. В варианте осуществления, светоизлучающий элемент 206 может предоставлять источник света, который взаимодействует, например, с работой модуля 205 камеры. Светоизлучающий элемент 206 может включать в себя, например, светодиод, IR-светодиод и ксеноновую лампу.

[81] Полости 208 и 209 для разъема могут включать в себя, например, первую полость 208 для разъема, допускающую размещение разъема (например, USB-разъема) для передачи/приема мощности и/или данных в/из внешнего электронного устройства, и/или вторую полость 209 для разъема (например, гнездо наушников), допускающую размещение разъема для передачи/приема аудиосигнала в/из внешнего электронного устройства.

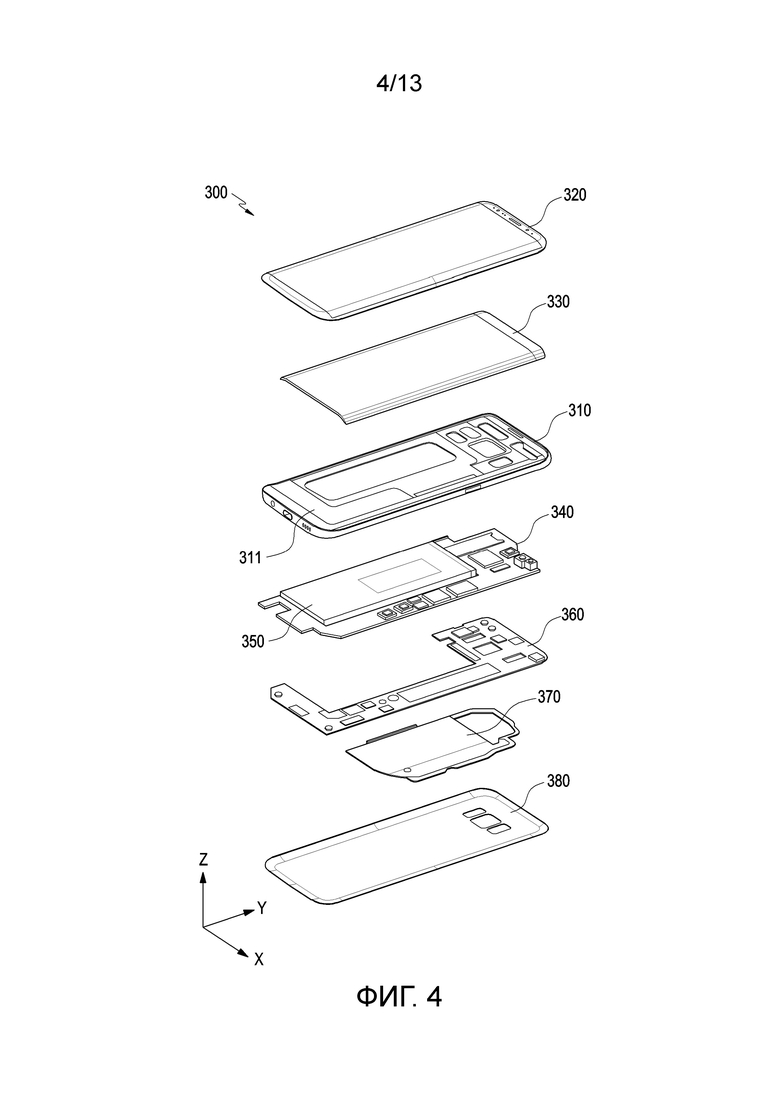

[82] Фиг. 4 является покомпонентным видом в перспективе, иллюстрирующим электронное устройство 200, показанное на фиг. 2, согласно варианту осуществления раскрытия.

[83] Ссылаясь на фиг. 4, электронное устройство 300 (например, электронное устройство 200 по фиг. 2 или по фиг. 3) может включать в себя боковую конструкцию 310 (например, боковую конструкцию 218 по фиг. 2), первый опорный элемент 311 (например, скоба), переднюю пластину 320 (например, переднюю пластину 202 по фиг. 2), дисплей 330 (например, дисплей 201 по фиг. 2), печатную плату 340 (например, печатную плату (PCB), узел печатных плат (PBA), гибкую PCB (FPCB) или жесткую гибкая PCB (RFPCB)), аккумулятор 350, второй опорный элемент 360 (например, задний кожух), антенну 370 и заднюю пластину 380 (например, заднюю пластину 211 по фиг. 3). В варианте осуществления, в электронном устройстве 300 по меньшей мере один из компонентов (например, первый опорный элемент 311 или второй опорный элемент 360) может опускаться, либо могут дополнительно включаться другие компоненты. По меньшей мере один из компонентов электронного устройства 300 может быть идентичным или аналогичным по меньшей мере одному из компонентов электронного устройства 200 на фиг. 2 или на фиг. 3, и их избыточное описание опускается ниже.

[84] Первый опорный элемент 311 может располагаться в электронном устройстве 300 с возможностью соединяться с боковой конструкцией 310 либо может формироваться как единое целое с боковой конструкцией 310. Первый опорный элемент 311 может формироваться, например, из металлического материала и/или неметаллического материала (например, полимера). Дисплей 330 может присоединяться к одной поверхности первого опорного элемента 311, и печатная плата 340 может присоединяться к другой поверхности первого опорного элемента 311. Процессор, запоминающее устройство и/или интерфейс могут монтироваться на печатной плате 340. Процессор может включать в себя, например, одно или более из центрального процессора, процессора приложений, графического процессора, процессора сигналов изображений, процессора концентратора датчиков или процессора связи.

[85] Запоминающее устройство может включать в себя, например, энергозависимое запоминающее устройство или энергонезависимое запоминающее устройство.

[86] Интерфейс может включать в себя, например, мультимедийный интерфейс высокой четкости (HDMI), интерфейс универсальной последовательной шины (USB), интерфейс SD-карты и/или аудиоинтерфейс. Интерфейс может электрически или физически соединять, например, электронное устройство 300 с внешним электронным устройством и может включать в себя USB-разъем, SD-карту/MMC-разъем или аудиоразъем.

[87] Аккумулятор 350, который представляет собой устройство для подачи мощности по меньшей мере в один компонент электронного устройства 300, может включать в себя, например, неперезаряжаемый первичный аккумулятор, перезаряжаемый вторичный аккумулятор или топливный элемент. По меньшей мере участок аккумулятора 350 может располагаться практически на идентичной плоскости, например, с печатной платой 340. Аккумулятор 350 может располагаться как единое целое внутри электронного устройства 300 либо может съемно располагаться на электронном устройстве 300.

[88] Антенна 370 может располагаться между задней пластиной 380 и дисплеем 350. Антенна 370 может включать в себя, например, антенну с поддержкой стандарта связи ближнего радиуса действия (NFC), беспроводную зарядную антенну и/или антенну с поддержкой стандарта магнитной защищенной передачи данных (MST). Антенна 370 может выполнять ближнюю связь, например, с внешним электронным устройством либо может в беспроводном режиме передавать/принимать мощность, требуемую для заряда, в/из внешнего устройства. В варианте осуществления, конструкция антенны может формироваться с частью боковой конструкции 310 и/или первого опорного элемента 311 либо с комбинацией вышеозначенного.

[89] В нижеприведенных подробных описаниях, следует отметить, что могут упоминаться электронные устройства 101, 102, 104, 200 или 300 в предыдущем варианте осуществления, и идентичные ссылки с номерами должны присваиваться компонентам, которые могут быть понятными из предшествующего варианта осуществления или опускаться, и их подробные описания также могут опускаться.

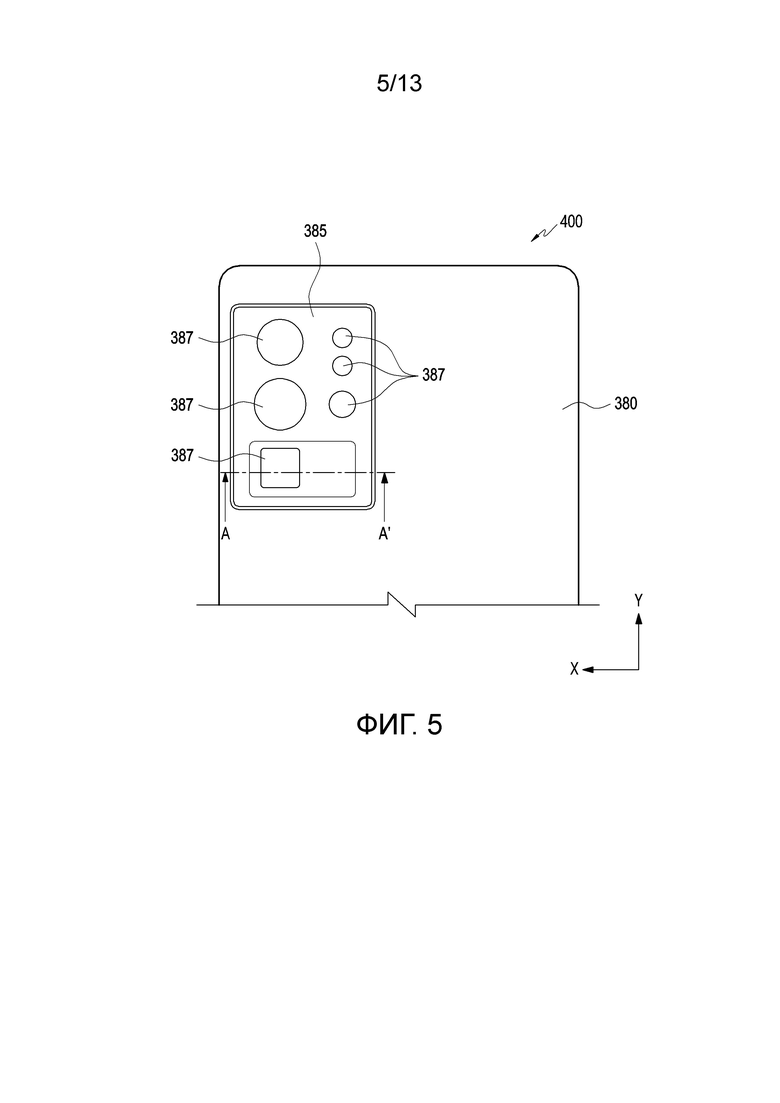

[90] Фиг. 5 является видом сзади сверху, иллюстрирующим электронное устройство 400 (например, электронное устройство 101, 102, 104, 200 или 300 по фиг. 1-4) согласно варианту осуществления раскрытия. Фиг. 6 является видом в поперечном сечении участка электронного устройства 400 по фиг. 5, вдоль A-A', согласно варианту осуществления раскрытия. Фиг. 7 является видом, иллюстрирующим оптический тракт линзового узла 500 в электронном устройстве 400 согласно варианту осуществления раскрытия.

[91] Ссылаясь на фиг. 5 и 6, электронное устройство 400 согласно варианту осуществления раскрытия может включать в себя окно 385 камеры, расположенное на его одной поверхности (например, на второй поверхности 210B по фиг. 3). В варианте осуществления, окно 385 камеры может составлять часть задней пластины 380. В варианте осуществления, окно 385 камеры может присоединяться к задней пластине 380 через декоративный элемент 389, и при просмотре снаружи, декоративный элемент 389 может быть открытым для доступа в форме окружности периферии окна 385 камеры. Согласно варианту осуществления, окно 385 камеры может включать в себя несколько прозрачных областей 387, и электронное устройство 400 может принимать внешний свет или излучать свет наружу по меньшей мере через одну из прозрачных областей 387. Например, электронное устройство 400 может включать в себя по меньшей мере один модуль 500 камеры (например, модули 180, 205, 212 и 213 камеры по фиг. 1-3), расположенный таким образом, что он соответствует по меньшей мере некоторым прозрачным областям 387, и по меньшей мере один источник света (например, источник инфракрасного света), расположенный таким образом, что он соответствует другим частям прозрачных областей 387. В варианте осуществления, линзовый узел 500 или источник света может принимать внешний свет или излучать свет за пределы электронного устройства 400 через одну из прозрачных областей 387. В варианте осуществления, электронное устройство 400 и/или линзовый узел 500 дополнительно могут включать в себя опорный элемент 381 камеры. Опорный элемент 381 камеры может обеспечивать возможность расположения или закрепления по меньшей мере одного из линзового узла 500 и/или других линзовых узлов (например, широкоугольной камеры, сверхширокоугольной камеры и/или камеры для съемки крупным планом), смежных с ним, внутри задней пластины 380 или окна 385 камеры. В варианте осуществления, опорный элемент 381 камеры фактически может представлять собой участок первого опорного элемента 311 и/или второго опорного элемента 360 по фиг. 4.

[92] Согласно варианту осуществления, электронное устройство 400 может включать в себя, в качестве линзового узла 500 или светоприемного элемента по меньшей мере одно из широкоугольной камеры, сверхширокоугольной камеры, камеры для съемки крупным планом, телефотографической камеры или инфракрасного фотодиода и может включать в себя вспышку (например, вспышку 213 по фиг. 3) или инфракрасный лазерный диод в качестве источника света или светоизлучающего элемента. В варианте осуществления, электронное устройство 400 может быть выполнено с возможностью, с использованием инфракрасного лазерного диода и инфракрасного фотодиода, испускать инфракрасный лазер к субъекту и принимать инфракрасный лазер, отражаемый посредством субъекта, чтобы за счет этого обнаруживать расстояние или глубину до субъекта. В варианте осуществления, электронное устройство 400 может быть выполнено с возможностью фотографировать изображение субъекта посредством одного либо комбинации двух или более из камер и предоставлять освещение для субъекта с использованием вспышки при необходимости.

[93] Согласно варианту осуществления, широкоугольная камера, сверхширокоугольная камера или камера для съемки крупным планом камер могут иметь меньшую длину в направлении вдоль оптической оси линзы по сравнению с телефотографической камерой (например, линзовым узлом 500). Например, линза(ы) 423a, 423b или 423c телефотографической камеры (например, линзового узла 500), которая имеет относительно большую фокальную длину, могут иметь общую длину, большую общей длины других камер. "Общая длина" может представлять собой расстояние от боковой поверхности объекта первой линзы на стороне объекта до поверхности формирования изображений датчика 411 изображений. Аналогично варианту осуществления (например, линзовому узлу 600 по фиг. 8), описанному ниже, когда другой оптический элемент(ы) (например, зеркало или призма) располагается между линзой(ами) и датчиком изображений, "общая длина" может представлять собой расстояние от боковой поверхности объекта первой линзы на стороне объекта до поверхности на стороне датчика первой линзы на стороне датчика изображений. В варианте осуществления, хотя линза(ы) широкоугольной камеры, сверхширокоугольной камеры или камеры для съемки крупным планом размещается вдоль направления толщины (например, толщины, измеренной в направлении по оси Z по фиг. 4 или 6) электронного устройства 400, влияние на толщину электронного устройства 400 может быть очень небольшим. Например, широкоугольная камера, сверхширокоугольная камера или камера для съемки крупным планом могут располагаться в электронном устройстве 400 таким образом, что направление, в котором свет падает снаружи на электронное устройство 400, и направление оптической оси линзы являются практически идентичными. В варианте осуществления, по сравнению с широкоугольной камерой, сверхширокоугольной камерой или камерой для съемки крупным планом, линзовый узел 500 (например, телефотографическая камера) имеет небольшой угол обзора, но может быть полезным для захвата субъекта на большем расстоянии и может включать в себя большее количество линз 421a, 423a, 423b и 423c. Например, когда линза(ы) 423a, 423b или 423c линзового узла 500 размещается в направлении по толщине (например, в направлении по оси Z) электронного устройства 400, толщина электронного устройства 400 может увеличиваться, или значительный участок линзового узла 500 может выступать за пределы электронного устройства 400. В варианте осуществления раскрытия, линзовый узел 500 может включать в себя по меньшей мере один преломляющий элемент 413 или 415 для отражения или преломления падающего света IL в другом направлении. При реализации телескопической функции, линза(ы) 423a, 423b или 423c может располагаться с возможностью быть перемещаемой вперед или назад в направлении падения света или в направлении движения отраженного или преломленного света, за счет этого подавляя или уменьшая увеличение толщины электронного устройства 400.

[94] Ссылаясь на фиг. 6 и 7, сложенная камера (например, линзовый узел 500) может включать в себя первый преломляющий элемент 413, второй преломляющий элемент 415, датчик 411 изображений и/или по меньшей мере систему линз (например, вторую линзу 423a, 423b или 423c) или вторую группу 423 линз, включающую в себя фиктивный элемент 423d. "Сложенная камера" может быть полезной в расширении диапазона регулирования фокальной длины. Например, сложенная камера может иметь отражательный элемент, такой как призма или зеркало, расположенное таким образом, что, независимо от направления падающего внешнего света, направление или размещение линз может свободно проектироваться. Такое повышение степени свободы относительно проектирования направления размещения линз в сложенной камере позволяет реализовывать компактную телефотографическую камеру, которая может комбинироваться с широкоугольной камерой и монтироваться в электронном устройстве. В варианте осуществления по меньшей мере один оптический элемент может быть выполнен с возможностью направлять или фокусировать свет RL1, отраженный или преломленный посредством первого преломляющего элемента 413, во второй преломляющий элемент 415 и предотвращать непосредственное падение света RL1, отраженного или преломленного посредством первого преломляющего элемента 413, на датчик изображений.

[95] Согласно варианту осуществления, первый преломляющий элемент 413 может включать в себя, например, призму, зеркало или отражательный элемент, включающий в себя зеркало для отражения света. Например, первый преломляющий элемент 413 может формироваться из призмы, включающей в себя по меньшей мере одно зеркало. В варианте осуществления, первый преломляющий элемент 413 может отражать или преломлять свет IL, падающий в первом направлении D1, во втором направлении D2, пересекающем первое направление D1. Первое направление D1 может означать направление, в котором свет IL падает снаружи на электронное устройство 400 или линзовый узел 500 через одну из прозрачных областей 387 по фиг. 5, например, при фотографировании субъекта. В варианте осуществления, первое направление D1 может означать направление съемки, направление субъекта, ориентированное направление линзового узла 500 или направление, параллельное ему. В варианте осуществления, первое направление D1 может быть параллельным направлению по толщине или направлению по оси Z электронного устройства 400.

[96] Согласно варианту осуществления, второй преломляющий элемент 415 может включать в себя, например, призму, зеркало или отражательный элемент, включающий в себя зеркало для отражения света. Например, второй преломляющий элемент 415 может формироваться из призмы, включающей в себя по меньшей мере одно зеркало. Например по меньшей мере одна поверхность второго преломляющего элемента 415 может формироваться из призмы, включающей в себя зеркало. В варианте осуществления, второй преломляющий элемент 415 может отражать или преломлять свет RL1, отраженный или преломленный посредством первого преломляющего элемента 413 и падающий вдоль второго направления D2, в третьем направлении D3, пересекающем второе направление D2. Третье направление D3 может быть практически перпендикулярным второму направлению D2. Например, третье направление D3 может означать направление, параллельное направлению по оси Z. Тем не менее, вариант осуществления раскрытия не ограничен этим, и третье направление D3 может представлять собой второе направление D2 или направление, наклоненное относительно плоскости X-Y, в зависимости от размещения и технических требований линзового узла 500 или второго преломляющего элемента 415 в электронном устройстве 400. В варианте осуществления, третье направление D3 может быть практически параллельным первому направлению D1.

[97] Согласно варианту осуществления, датчик 411 изображений может быть выполнен с возможностью обнаруживать свет RL2, который отражается или преломляется посредством второго преломляющего элемента 415 и затем падает вдоль третьего направления D3. Например, свет IL, падающий снаружи, может обнаруживаться посредством датчика 411 изображений через первый преломляющий элемент 413 и второй преломляющий элемент 415 и электронное устройство 400, или линзовый узел 500 может получать изображение субъекта на основе сигнала или информации, обнаруженной через датчик 411 изображений. В варианте осуществления, датчик 411 изображений может располагаться практически параллельно плоскости X-Y. Например, когда линзовый узел 500 имеет функцию стабилизации изображений сдвига датчика 411 изображений, датчик 411 изображений может перемещаться горизонтально от плоскости, перпендикулярной первому направлению D1 или третьему направлению D3.

[98] Согласно варианту осуществления, когда операция стабилизации изображений выполняется, датчик 411 изображений может сдвигаться в направлении по длине (например, в направлении по оси Y) или в направлении по ширине (например, в направлении по оси X) электронного устройства 400. Например, датчик 411 изображений может располагаться на плоскости, перпендикулярной первому направлению D1 или третьему направлению D3 таким образом, что в электронном устройстве, имеющем небольшую толщину (например, толщину приблизительно в 10 мм или меньше), может быть просто увеличивать размер датчика 411 изображений, и/либо может быть просто обеспечивать пространство для операции стабилизации изображений. В варианте осуществления, когда линзовый узел 500 используется в качестве телефотографической камеры, поскольку функция стабилизации изображений монтируется на нем, можно дополнительно повышать качество захваченного изображения. В варианте осуществления, когда датчик 411 изображений разворачивается, производительность линзового узла 500 дополнительно может увеличиваться.

[99] Согласно варианту осуществления, линзовый узел 500 дополнительно может включать в себя первую группу 421 линз, включающую в себя систему линз (например по меньшей мере одна первую линзу 421a или 421b) для направления или фокусировки света IL, падающего в первом направлении D1, в первый преломляющий элемент 413. В варианте осуществления, первая группа 421 линз или первая линза (например, первая линза 421a), расположенная на стороне объекта линзового узла 500, может иметь положительную преломляющую способность. Например, первая линза 421a может быть выполнена с возможностью фокусировать или совмещать свет IL, падающий снаружи в первый преломляющий элемент 413, таким образом, что оптическая система, ведущая из первой линзы 421a в датчик 411 изображений, может миниатюризироваться. Согласно варианту осуществления, первая группа 421 линз дополнительно может включать в себя дополнительную первую линзу(ы) 421b для того, чтобы фокусировать или совмещать свет, падающий снаружи.

[100] Согласно варианту осуществления, вторая группа 423 линз может включать в себя фиктивный элемент 423d и светоблокирующий элемент 425. Например, фиктивный элемент 423d может располагаться, например, в линзовом узле 500 или в электронном устройстве 400 и может иметь цилиндрическую форму, протягивающуюся вдоль второго направления D2, и может пропускать свет RL1, движущийся вдоль второго направления D2. В варианте осуществления, фиктивный элемент 423d может представлять собой одну из линз, имеющих положительную или отрицательную преломляющую способность. В варианте осуществления, фиктивный элемент 423d может представлять собой компонент, сформированный как единое целое с одной из вторых линз 423a, 423b и 423c или со вторым преломляющим элементом 415.

[101] Согласно варианту осуществления, светоблокирующий элемент 425 может формироваться или располагаться по меньшей мере на участке внешней периферической поверхности фиктивного элемента 423d, поглощая рассеяние или отражение света. Например, светоблокирующий элемент 425 может формироваться посредством травления или обработки черным лаком и/или печати или осаждения отражающего слоя по меньшей мере на участке внешней периферической поверхности фиктивного элемента 423d. В варианте осуществления, свет, отраженный или преломленный посредством первого преломляющего элемента 413, может частично поглощаться, рассеиваться или отражаться посредством светоблокирующего элемента 425. В варианте осуществления, светоблокирующий элемент 425 может практически блокировать непосредственное падение света, отраженного или преломленного посредством первого преломляющего элемента 413, на датчик 411 изображений без прохождения через вторую группу 423 линз и/или второй преломляющий элемент 415. Например, свет (например, свет, следующий по тракту, указываемому посредством "IL", "RL1" или "RL2" на фиг. 7) последовательно через первое направление D1, второе направление D2 и/или третье направление D3 в линзовом узле 500, может падать на датчик 411 изображений, и свет, движущийся вдоль другого тракта, может практически блокироваться от падения до датчика 411 изображений.

[102] Согласно варианту осуществления по меньшей мере одна из вторых линз 423a, 423b и 423c может перемещаться вперед и назад между первым преломляющим элементом 413 и вторым преломляющим элементом 415 вдоль практически идентичной оси со вторым направлением D2. Например, электронное устройство 400 (например, процессор 120 по фиг. 1) или линзовый узел 500 может выполнять регулирование фокальной длины или фокусировку посредством перемещения вперед и назад по меньшей мере одной второй линзы 423a, 423b или 423c на основе практически идентичной оси со вторым направлением D2. Миниатюризированное электронное устройство, такое как смартфон, может иметь толщину приблизительно в 10 мм, и в этом случае может быть предусмотрено ограничение в отношении диапазона, в котором линза может перемещаться вперед и назад в своем направлении по толщине.

[103] Согласно варианту осуществления, второе направление D2 может быть практически параллельным направлению по длине (например, направлению по оси Y по фиг. 4), направлению по ширине (например, направлению по оси X по фиг. 4) и/или плоскости X-Y, и диапазон, в котором по меньшей мере одна вторая линза 423a, 423b или 423c может перемещаться вперед и назад, может быть большим, по сравнению с общей широкоугольной камерой, которая перемещается вперед и назад в направлении по оси Z для фокусировки. Например, по мере того, как телефотографическая производительность в линзовом узле 500 повышается посредством перемещения по меньшей мере одной второй линзы 423a, 423b или 423c вперед и назад вдоль практически идентичной оси со вторым направлением D2, степень свободы при проектировании может повышаться при обеспечении пространства, которое может перемещаться вперед и назад для фокусировки или регулирования фокальной длины.

[104] Согласно варианту осуществления, электронное устройство 400 и/или линзовый узел 500 дополнительно могут включать в себя инфракрасный блокирующий фильтр 419. В варианте осуществления, инфракрасный блокирующий фильтр 419 может блокировать падение света инфракрасного или ближнего инфракрасного диапазона длин волн на датчик 411 изображений и может располагаться в определенном местоположении оптического тракта между первой линзой 421a и датчиком 411 изображений. В варианте осуществления, инфракрасный блокирующий фильтр 419 располагается в позиции близко к датчику 411 изображений, например, между датчиком 411 изображений и вторым преломляющим элементом 415, за счет этого подавляя или предотвращая визуальную открытость для доступа снаружи инфракрасного блокирующего фильтра 419. В варианте осуществления, первый преломляющий элемент 413, второй преломляющий элемент 415 и/или по меньшей мере один оптический элемент (например, вторая группа 423 линз) могут включать в себя инфракрасный блокирующий покровный слой, и в этом случае, инфракрасный блокирующий фильтр (419) может опускаться. В варианте осуществления, инфракрасный блокирующий покровный слой может предоставляться по меньшей мере на одной из боковой поверхности датчика изображений и боковой поверхности объекта для фиктивного элемента 423d или второго преломляющего элемента 415. Соответственно, датчик 411 изображений может обнаруживать свет практически через инфракрасный блокирующий фильтр 419 (или инфракрасный блокирующий покровный слой).

[105] Преломляющие элементы 413 и 415 раскрытия могут избирательно проектироваться согласно конструкции линзового узла 500. Например, в варианте осуществления, преломляющий элемент (например, второй преломляющий элемент 415 по фиг. 6) может иметь треугольную призматическую форму. В варианте осуществления, преломляющий элемент (например, второй преломляющий элемент 415 по фиг. 7) может иметь трапециевидную призматическую форму. Формы преломляющих элементов 413 и 415 не ограничены конструкциями, проиллюстрированными в раскрытии. Например, если преломляющие элементы 413 и 415 отражают, преломляют или пропускают свет, преломляющие элементы 413 и 415 могут иметь конструкции, отличные от конструкций треугольной призмы или трапециевидной призмы. В варианте осуществления, преломляющие элементы 413 и 415 могут размещаться в различных типах. Например, преломляющий элемент (например, второй преломляющий элемент 415 по фиг. 6) может быть сконфигурирован с призмой. Например, преломляющий элемент (например, второй преломляющий элемент 415 по фиг. 7) может быть сконфигурирован с зеркалом. Например, преломляющие элементы 413 и 415 могут включать в себя практически прозрачный материал. Например, преломляющие элементы 413 и 415 могут быть изготовлены из стекла.

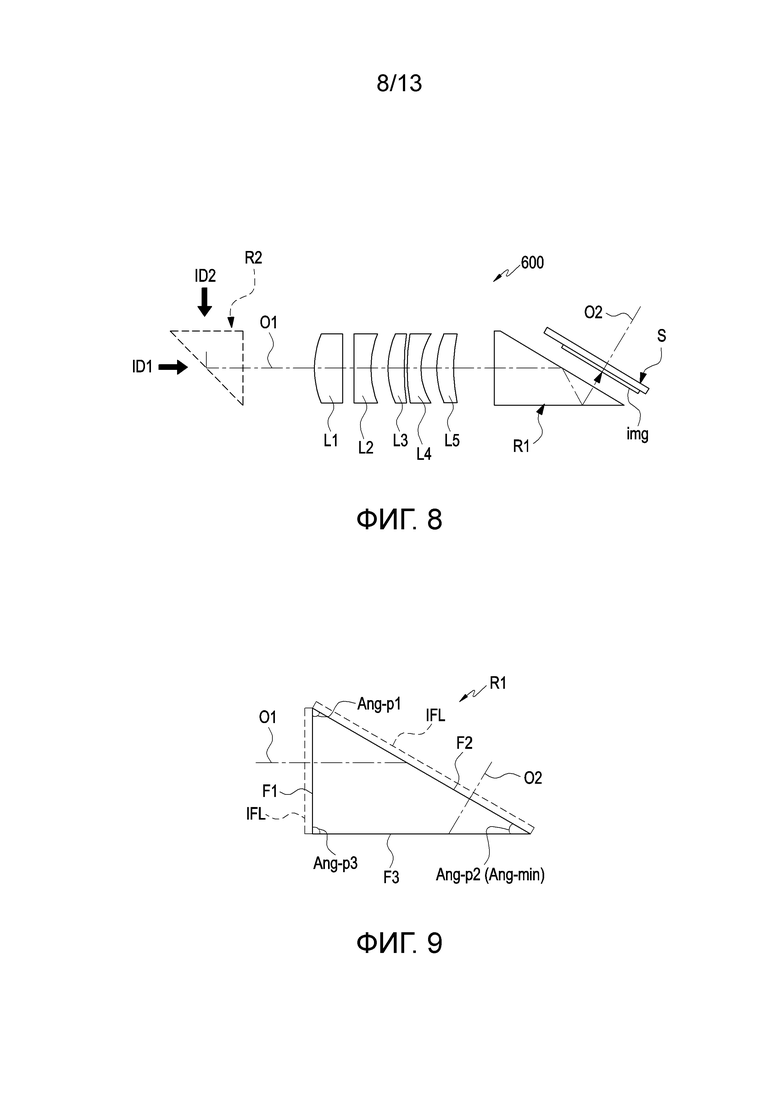

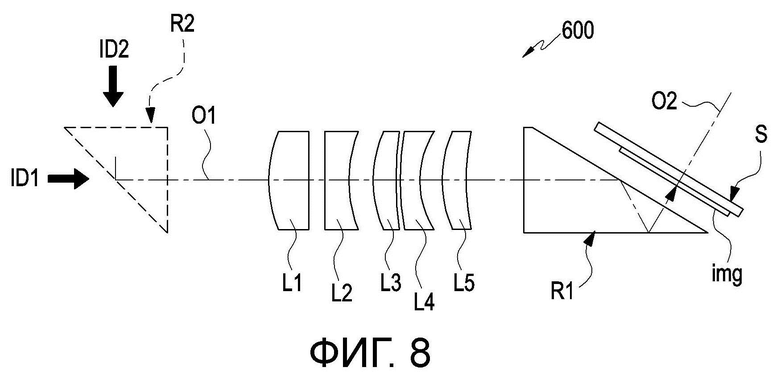

[106] Фиг. 8 является видом, иллюстрирующим линзовый узел 600 согласно варианту осуществления раскрытия. Фиг. 9 является видом, иллюстрирующим первый оптический элемент R1 линзового узла 600 по фиг. 8 согласно варианту осуществления раскрытия. Фиг. 10 является видом, иллюстрирующим поверхность img формирования изображений датчика S изображений и поверхность F2 излучения первого оптического элемента R1 в линзовом узле 600 по фиг. 8 согласно варианту осуществления раскрытия.

[107] Ссылаясь на фиг. 8-10, линзовый узел 600 (например, модули 180, 205, 212 и 213 камеры по фиг. 1-3 и/или линзовый узел 500 по фиг. 6) может включать в себя по меньшей мере две линзы L1, L2, L3, L4 и L5, датчик S изображений по меньшей мере один оптический элемент R1 (в дальнейшем называемый "первым оптическим элементом R1"), расположенный между датчиком S изображений и по меньшей мере двумя линзами (в дальнейшем в этом документе, "линзами (L1, L2, L3, L4 и L5)"). Согласно варианту осуществления, линзовый узел 600 дополнительно может включать в себя второй оптический элемент R2 (например, первый преломляющий элемент 413 по фиг. 6 или 7), выровненный с первым оптическим элементом R1 (например, вторым преломляющим элементом 415 по фиг. 6 или 7), при этом линзы L1, L2, L3, L4 и L5 размещаются между ними. Первый оптический элемент R1 может принимать свет, конденсируемый или направляемый посредством линз L1, L2, L3, L4 и L5, и отражать, преломлять или направлять свет в направлении датчика S изображений. Второй оптический элемент R2 может принимать внешний свет и затем отражать или преломлять свет, чтобы направлять свет в направлении, в котором линзы L1, L2, L3, L4 и L5 выравниваются (например, в направлении вдоль первой оптической оси O1). Например, когда второй оптический элемент R2 не включается, линзовый узел 600 может принимать внешний свет, падающий в направлении ID1, и когда второй оптический элемент R2 включается, линзовый узел 600 может принимать внешний свет из направления ID2, отличающегося от направления ID1.

[108] Согласно варианту осуществления, линзовый узел 600 дополнительно может включать в себя инфракрасный блокирующий слой IFL (или инфракрасный блокирующий покровный слой). Например, инфракрасный блокирующий слой IFL может располагаться на одной из поверхности F1 падения и поверхности F2 излучения первого оптического элемента R1. В варианте осуществления, инфракрасный блокирующий слой IFL может предоставляться на любой из поверхностей первого оптического элемента R1 или на любой из линз L1, L2, L3, L4 и L5. Согласно варианту осуществления, линзовый узел 600 дополнительно может включать в себя инфракрасный блокирующий фильтр, независимый от первого оптического элемента R1 и/или линз L1, L2, L3, L4 и L5. В этом случае, инфракрасный блокирующий слой IFL может исключаться.

[109] Согласно варианту осуществления по меньшей мере две (например, пять) линз L1, L2, L3, L4 и L5 могут последовательно размещаться вдоль направления вдоль первой оптической оси O1. В варианте осуществления, первая оптическая ось O1 может предоставляться практически параллельно передней поверхности (например, первой поверхности 210A по фиг. 2) или задней поверхности (например, второй стороне 210B по фиг. 3) электронного устройства (например, электронного устройства 101, 200, 300 или 400 по фиг. 1-6). Например, даже если толщина электронного устройства 400 уменьшается, степень свободы при проектировании может быть высокой в числе и размещении линз L1, L2, L3, L4 и L5. Согласно варианту осуществления, электронное устройство 400 (например, процессор 120 по фиг. 1) и/или линзовый узел 600 может перемещать по меньшей мере одну из линз L1, L2, L3, L4 и L5 вдоль направления вдоль первой оптической оси O1. Например, операция регулирования фокальной длины или фокусировки может выполняться посредством перемещения по меньшей мере одной из линз L1, L2, L3, L4 и L5 вдоль направления вдоль первой оптической оси O1. В варианте осуществления, по мере того, как электронное устройство 400 (например, процессор 120 по фиг. 1) и/или линзовый узел 600 перемещает по меньшей мере одну из линз L1, L2, L3, L4 и L5 в направлении, практически перпендикулярном первой оптической оси O1, за счет этого выполняя операцию стабилизации изображений. "Перемещение в направлении, практически перпендикуляром первой оптической оси O1" может пониматься, например, как означающее то, что линза(ы) L1, L2, L3, L4 или L5 перемещается по меньшей мере вдоль двух направлений на плоскости, практически перпендикулярной первой оптической оси O1. "По меньшей мере два направления" могут означать, например, направление, перпендикулярное друг к другу.

[110] Согласно варианту осуществления, датчик S изображений может быть выполнен с возможностью инструктировать линзовому узлу 600 и/или электронному устройству 400, включающему в себя его, получать изображение субъекта посредством приема света, направляемого и/или конденсируемого через линзы L1, L2, L3, L4 и L5 и/или первый оптический элемент R1. В варианте осуществления, поверхность img формирования изображений датчика S изображений может располагаться в направлении, пересекающем первую оптическую ось O1. Например, поверхность img формирования изображений датчика S изображений может располагаться таким образом, что она образует острый угол и/или тупой угол с первой оптической осью O1. В варианте осуществления, когда считается, что "поверхность img формирования изображений может располагаться в направлении, пересекающем первую оптическую ось O1", очевидно, что поверхность img формирования изображений располагается таким образом, что она является наклонной относительно оси X, оси Y и/или оси Z по фиг. 2-6. В варианте осуществления, поскольку датчик S изображений может располагаться в различных направлениях относительно направлений выравнивания линз L1, L2, L3, L4 и L5, степень свободы при проектировании может увеличиваться при изготовлении линзового узла 600 и/или электронного устройства 400, включающего в себя его.

[111] Согласно варианту осуществления, оптические элементы R1 и R2 могут отражать и/или преломлять свет, падающий на них, чтобы изменять направление движения света. Например, поскольку по меньшей мере один оптический элемент (например, первый оптический элемент R1) может быть выполнен с возможностью располагаться между линзами L1, L2, L3, L4 и L5 и датчиком S изображений, степень свободы при проектировании может увеличиваться при размещении линз L1, L2, L3, L4 и L5 и датчика S изображений. В варианте осуществления, когда множество оптических элементов располагается между линзами L1, L2, L3, L4 и L5 и датчиком S изображений, первый оптический элемент R1 может означать оптический элемент, расположенный ближе всего к датчику S изображений.

[112] Согласно варианту осуществления, первый оптический элемент R1 может располагаться между линзами L1, L2, L3, L4 и L5 и датчиком S изображений и может принимать свет, падающий через линзы L1, L2, L3, L4 и L5, вдоль направления вдоль первой оптической оси O1. В варианте осуществления, первый оптический элемент R1 может отражать и/или преломлять свет, падающий через линзы L1, L2, L3, L4 и L5 по меньшей мере дважды вдоль направления вдоль первой оптической оси O1, за счет этого излучая свет вдоль направления второй оптической оси O2, пересекающей первую оптическую ось O1. Вторая оптическая ось O2 может фактически пониматься как оптическая ось датчика S изображений или поверхности img формирования изображений. В проиллюстрированном варианте осуществления, вторая оптическая ось O2 примерно иллюстрируется для удобства описания, и вариант(ы) осуществления раскрытия не ограничены этим. Следует отметить, что вторая оптическая ось O2 может задаваться по-разному в зависимости от варианта осуществления и/или конструкции линзового узла 600, который должен фактически изготавливаться.

[113] Согласно варианту осуществления, первый оптический элемент R1 может включать в себя призму. В варианте осуществления, первый оптический элемент R1 может включать в себя первую поверхность (например, поверхность F1 падения), выровненную таким образом, что она обращена по меньшей мере к двум линзам (например, к линзам L, L2, L3, L4 или L5) на первой оптической оси O1. Поверхность F1 падения, например, может быть перпендикулярной первой оптической оси O1. Тем не менее, следует отметить, что вариант(ы) осуществления раскрытия не ограничен этим. Например, дополнительный оптический элемент может располагаться, или поверхность F1 падения может располагаться под наклоном относительно первой оптической оси O1 согласно техническим требованиям первого оптического элемента R1.

[114] Согласно варианту осуществления, первый оптический элемент R1 может включать в себя вторую поверхность (например, поверхность F2 излучения), обращенную к датчику S изображений. Например, поверхность F2 излучения может соединяться с поверхностью F1 падения таким образом, что она является наклонной с возможностью образовывать первый угол Ang-p1 относительно поверхности F1 падения. В варианте осуществления, поверхность F2 излучения может предоставлять окружение с полным отражением для падающего света (например, для света, падающего на поверхность F1 падения вдоль направления вдоль первой оптической оси O1). Например, поверхность F2 излучения располагается таким образом, что она является наклонной под предварительно определенным углом относительно первой оптической оси O1, чтобы за счет этого отражать (или преломлять) падающий свет. При предоставлении окружения с полным отражением, угол наклона поверхности F2 излучения относительно первой оптической оси O1 в дальнейшем описывается со ссылкой на уравнения, которые описываются ниже. В связи с этим, поверхность F2 излучения может по меньшей мере частично функционировать в качестве отражателя в первом оптическом элементе R1.

[115] Согласно варианту осуществления, первый оптический элемент R1 может включать в себя отражающую поверхность F3, которая соединяет поверхность F2 излучения и поверхность F1 падения. Например, отражающая поверхность F3 может соединяться с поверхностью F2 излучения в состоянии образования второго угла Ang-p2 и может соединяться с поверхностью F1 падения в состоянии образования третьего угла Ang-p3. В варианте осуществления, когда отражающая поверхность F3 располагается практически параллельно первой оптической оси O1, угол наклона поверхности F2 излучения относительно первой оптической оси O1 может задаваться как второй угол Ang-p2.

[116] Согласно варианту осуществления, свет, отражаемый посредством поверхности F2 излучения в первом оптическом элементе R1, отражается (или преломляется) снова посредством отражающей поверхности F3 и затем может излучаться наружу через поверхность F2 излучения. Например, когда угол падения относительно поверхности F2 излучения меньше предварительно определенного угла, поверхность F2 излучения в первом оптическом элементе R1 может предоставлять окружение с полным отражением, и когда угол падения больше предварительно определенного угла, поверхность F2 излучения может пропускать свет. Таким образом, свет, падающий на первый оптический элемент R1, может отражаться (или преломляться) в первом оптическом элементе R1 по меньшей мере дважды и направляться в датчик S изображений через поверхность F2 излучения. В варианте осуществления, когда линзовый узел 600 имеет конструкцию, включающую в себя инфракрасный блокирующий слой IFL, инфракрасный блокирующий слой IFL может располагаться по меньшей мере на участке поверхности первого оптического элемента R1 (например, поверхности F1 падения и/или поверхности F2 излучения). Позиция и размер инфракрасного блокирующего слоя IFL могут выбираться различными способами с учетом светового тракта, проходящего через первый оптический элемент R2. В варианте осуществления, инфракрасный блокирующий слой IFL может располагаться по меньшей мере на одной из поверхности F1 падения и поверхности F2 излучения.

[117] Согласно варианту осуществления, электронное устройство 400 (например, процессор 120 на фиг. 1) и/или линзовый узел 600 может выполнять функцию стабилизации изображений или функцию отслеживания субъекта посредством вращения или наклона по меньшей мере одного из оптических элементов R1 и R2 (например, первый оптический элемент R1) относительно первой оптической оси O1. "Операция наклона" может пониматься, например, в качестве операции вращения первого оптического элемента R1 на основе произвольной оси, пересекающей первую оптическую ось O1. Центральная ось операции наклона может конфигурироваться различными способами согласно конструкции линзового узла 600 и/или электронного устройства 400, которое должно фактически изготавливаться.

[118] Согласно варианту осуществления, второй оптический элемент R2 (например, первый преломляющий элемент 413 по фиг. 6) может располагаться перед линзами L1, L2, L3, L4 и L5. Например, направление, в котором свет падает на электронное устройство 400 и/или линзовый узел 600, может отличаться от направления первой оптической оси O1. Как описано выше, когда компоненты, которые описаны выше и/или которые описываются ниже, касательно линзового узла 600 по фиг. 8, удовлетворяются, другие компоненты вариантов осуществления, раскрытых в данном документе (например, первая группа 421 линз, первый преломляющий элемент 413, фиктивный элемент 423d и/или светоблокирующий элемент 425 по фиг. 6), могут избирательно комбинироваться для того, чтобы реализовывать дополнительные варианты осуществления.

[119] Согласно варианту осуществления, линзовый узел, который описан выше и/или который описывается ниже (например, линзовый узел 600, 700 и 800 на фиг. 8, 11 и/или фиг. 13), может удовлетворять условию нижеприведенного уравнения 1.

[120] уравнение 1

[121] В данном документе, "img-X" представляет длину более длинной стороны из длин по горизонтали/вертикали поверхности img формирования изображений датчика S изображений; и "w" представляет длину более длинной стороны из длин по горизонтали/вертикали поверхности F2 излучения, обращенной к датчику изображений, из поверхностей оптического элемента (в дальнейшем в этом документе, "первого оптического элемента"), ближайшего к датчику изображений по меньшей мере из одного оптического элемента. В варианте осуществления, более длинная сторона поверхности F2 излучения, указываемая посредством "w" на фиг. 9, может пониматься как более длинная сторона области, через которую проходит свет, падающий на датчик S изображений, из поверхностей F2 излучения по фиг. 9. Например, область, указываемая посредством "F2E" на фиг. 10 для поверхностей F2 излучения, может представлять собой область, через которую проходит свет, падающий на датчик S изображений. В варианте осуществления, площадь или размер области, указываемой в качестве "F2E", может быть меньше поверхности (например, поверхности F2 излучения по фиг. 9) первого оптического элемента R1.

[122] Согласно варианту осуществления, более длинная сторона поверхности img формирования изображений, "img-X", может располагаться практически параллельно направлению по длине (например, направлению по оси Y по фиг. 4) или направлению по ширине (например, направлению по оси X по фиг. 4 или по фиг. 6) электронного устройства. В варианте осуществления, более длинная сторона поверхности F2 излучения, "w", может располагаться таким образом, что она соответствует более длинной стороне поверхности img формирования изображений, "img-X". Например, "w", которая представляет собой более длинную сторону поверхности F2 излучения, может располагаться практически параллельно направлению по длине (например, направлению по оси Y по фиг. 4) или направлению по ширине (например, направлению по оси X по фиг. 4 или по фиг. 6) электронного устройства. В варианте осуществления, более короткая сторона длин по горизонтали/вертикали поверхности img формирования изображений или более короткая сторона длин по горизонтали/вертикали поверхности F2 излучения может располагаться практически параллельно направлению по толщине электронного устройства (например, направлению по оси Z по фиг. 4 или по фиг. 6). Например, поскольку линзовый узел располагается в миниатюризированном электронном устройстве, увеличение толщины электронного устройства, которое может возникать вследствие размера датчика S изображений или первого оптического элемента R1, может подавляться. Согласно варианту осуществления, более длинные стороны поверхности img формирования изображений и поверхности F2 излучения могут располагаться практически параллельно плоскости XY электронного устройства, и более короткие стороны поверхности img формирования изображений и поверхности F2 могут располагаться таким образом, что она является наклонной относительно плоскости XY электронного устройства. Например, даже если более короткие стороны поверхности img формирования изображений и поверхности F2 излучения длиннее толщины электронного устройства, может быть просто размещать датчик S изображений или первый оптический элемент R1 в электронном устройстве. Это может быть возможным посредством повышения степени свободы при проектировании тракта, через который свет преломляется и/или отражается посредством использования первого оптического элемента R1.

[123] Согласно варианту осуществления, по сравнению с более длинными сторонами поверхности img формирования изображений и поверхности F2 излучения, длина или ширина электронного устройства может быть значительно больше. Например, поскольку более длинные стороны поверхности img формирования изображений и поверхности F2 излучения могут изготавливаться таким образом, что они составляют приблизительно несколько мм, и длина или ширина электронного устройства может составлять приблизительно 50 мм или больше, может быть просто увеличивать размер датчика S изображений или первого оптического элемента R1. В варианте осуществления, когда более длинные стороны поверхности img формирования изображений и поверхности F2 излучения располагаются параллельно плоскости XY электронного устройства, и более короткие стороны поверхности img формирования изображений и поверхности F2 излучения располагаются под наклоном относительно плоскости XY электронного устройства, ограничения, которые могут возникать вследствие толщины электронного устройства, могут упрощаться, так что может быть просто увеличивать длины более коротких сторон поверхности img формирования изображений и поверхности F2 излучения.

[124] Согласно варианту осуществления, когда значение согласно уравнению 1 становится меньше приблизительно 1,2, рассеянный свет может увеличиваться в полученном изображении. В данном документе, "рассеянный свет" может пониматься как падающий свет, движущийся вдоль тракта, отличного от указанного тракта. Например, по мере того, как рассеянный свет увеличивается, качество полученного изображения может ухудшаться. Такой рассеянный свет может формироваться посредством непреднамеренного отражения или преломления в линзовом узле 600. В варианте осуществления, когда значение согласно уравнению 1 больше приблизительно 2,5, общая длина линзы становится небольшой, так что может быть затруднительным реализовывать линзовый узел 600, имеющий хорошую оптическую производительность. Например, когда условие согласно уравнению 1 удовлетворяется, линзовый узел 600 может иметь общую длину линз надлежащего размера и хорошую оптическую производительность при подавлении рассеянного света.

[125] Согласно варианту осуществления, линзовый узел 600 дополнительно может включать в себя противоотражающий покровный слой, расположенный по меньшей мере на одной из поверхности F1 падения или поверхности F2 излучения первого оптического элемента R1. Например, отражение или преломление, которое возникает, когда свет проходит через поверхность F1 падения или поверхность F2 излучения, может подавляться. В варианте осуществления, отражение или преломление на поверхности F1 падения (или поверхность F2 излучения) может приводить к рассеянному свету. Например, рассеянный свет может подавляться посредством расположения противоотражающего покровного слоя по меньшей мере на одной из поверхности F1 падения или поверхности F2 излучения. В варианте осуществления, когда инфракрасный блокирующий слой (IFL) располагается либо на поверхности (F1) падения, либо на поверхности (F2) излучения, противоотражающий покровный слой может располагаться на другой из поверхности (F1) падения или поверхности (F2) излучения.

[126] Согласно варианту осуществления, линзовый узел, описанный выше и/или ниже (например, линзовый узел 600, 700 и 800 по фиг. 8, 11 и/или фиг. 13), может удовлетворять условию следующего уравнения 2.

[127] уравнение 2

15≤Ang-min≤50

[128] В данном документе, "Ang-min" представляет наименьший угол из углов, сформированных посредством двух смежных поверхностей первого оптического элемента R1, и может представлять собой второй угол Ang-p2 в первом оптическом элементе R1, проиллюстрированном на фиг. 9. Согласно варианту осуществления, когда значение уравнения 2 меньше угла приблизительно в 15 градусов, размер первого оптического элемента R1 увеличивается, что может затруднять реализацию электронного устройства (например, электронного устройства 101, 102, 104, 200, 300 и 400 по фиг. 1-6) или линзового узла 600 более компактным. В варианте осуществления, когда значение уравнения 2 больше угла приблизительно в 50 градусов, может быть затруднительным создавать окружение с полным отражением для отражения или преломления падающего света по меньшей мере дважды в первом оптическом элементе R1.

[129] Согласно варианту осуществления, поверхность F1 падения и отражающая поверхность F3 могут быть выполнены с возможностью образовывать практически прямой угол, и в этом случае, отражающая поверхность F3 может быть практически параллельной первой оптической оси O1. В варианте осуществления, когда поверхность F1 падения и отражающая поверхность F3 выполнены с возможностью образовывать практически прямой угол, поверхность F2 излучения может быть выполнена с возможностью удовлетворять условию, представленному через уравнение 2, относительно отражающей поверхности F3. В варианте осуществления, когда поверхность F1 падения и отражающая поверхность F3 располагаются таким образом, что они образуют практически прямой угол, второй угол Ang-p2 между поверхностью F2 излучения и отражающей поверхностью F3 может составлять приблизительно 25~35 градусов. В варианте осуществления, первый угол Ang-p2 между поверхностью F1 падения и поверхностью F2 излучения может удовлетворять условию, представленному через уравнение 2.

[130] Согласно варианту осуществления, линзовый узел, описанный выше и/или ниже (например, линзовый узел 600, 700 и 800 по фиг. 8, 11 и/или фиг. 13), может удовлетворять условию уравнения 3 для нижеприведенного Vd-1, которое составляет число Аббе первого оптического элемента R1.

[131] уравнение 3

25≤Vd-1≤95

[132] Согласно варианту осуществления, первый оптический элемент R1 располагается между линзами L1, L2, L3, L4 и L5 и датчиком S изображений (например, поверхностью img формирования изображений), что может затрагивать кривизну или хроматическую аберрацию. В варианте осуществления, когда число Аббе, Vd-1, первого оптического элемента R1 больше приблизительно 95 градусов, может быть полезным корректировать аберрацию в линзовом узле, но его прочность понижается, что может приводить к тому, что оптический элемент (например, первый оптический элемент R1) легко деформируется или повреждается во время процесса сборки или во время процесса изготовления, транспортировки и/или хранения до сборки. В варианте осуществления, когда число Аббе, Vd-1, первого оптического элемента R1 меньше приблизительно 25, риск повреждения электронного устройства уменьшается, но может быть затруднительным управлять аберрацией. Например, когда условие уравнения 3 для числа Аббе, Vd-1, удовлетворяется, первый оптический элемент R1 может упрощать управление аберрацией линзового узла 600 без простого повреждения посредством внешней среды.

[133] Согласно варианту осуществления, линзовый узел, описанный выше и/или ниже (например, линзовый узел 600, 700 и 800 по фиг. 8, 11 и/или фиг. 13), может удовлетворять условию нижеприведенного уравнения 4 для поля обзора (FOV).

[134] уравнение 4

5≤FOV≤35

[135] Согласно варианту осуществления, когда FOV больше приблизительно 35 градусов, фокальная длина линзового узла 600 сокращается, так что может быть затруднительным размещать первый оптический элемент R1 между линзами L1, L2, L3, L4 и L5 и датчиком S изображений (например, поверхностью img формирования изображений). В варианте осуществления, когда FOV меньше приблизительно 5 градусов, по мере того как фокальная длина линзового узла 600 увеличивается, линзовый узел 600 также может разворачиваться. Например, когда FOV меньше приблизительно 5 градусов, может быть затруднительным монтировать линзовый узел 600 на миниатюризированном электронном устройстве (например, на электронных устройствах 101, 102, 104, 200, 300 и 400 по фиг. 1-6). В варианте осуществления, когда линзовый узел 600 удовлетворяет условию уравнения 4 для FOV, можно предоставлять хорошую телефотографическую производительность.

[136] Нижеприведенная таблица 1 примерно иллюстрирует значения уравнений 1-4, описанных выше в линзовых узлах 600, 700 и 800 согласно варианту(ам) осуществления по фиг. 8, 11 и/или 13, которые описаны выше либо описываются ниже. Согласно варианту осуществления, за счет удовлетворения условиям, представленным через уравнения 1-4, описанные выше, линзовые узлы 600, 700 и 800 становятся более компактными, в силу этого обеспечивая хорошую оптическую производительность. В варианте осуществления, когда линзовые узлы 600, 700 и 800 удовлетворяют условиям уравнений 1-4, описанных выше, линзовые узлы становятся меньшими, и в силу этого степень свободы при проектировании может увеличиваться при размещении линзы и/или датчика изображений.

[137] Табл. 1

Уравнение 1 Уравнение 2 Уравнение 3 Уравнение 4 Вариант осуществления по фиг. 8 1,85 30 64,2 21,3 Вариант осуществления по фиг. 11 1,63 30 64,2 18,9 Вариант осуществления по фиг. 13 1,37 45 64,2 18,9

[138] В нижеприведенном варианте(ах) осуществления, идентичные ссылки с номерами на чертежах присваиваются компонентам, которые могут быть понятными через предшествующие варианты осуществления, или опускаются, и их подробное описание также может опускаться.

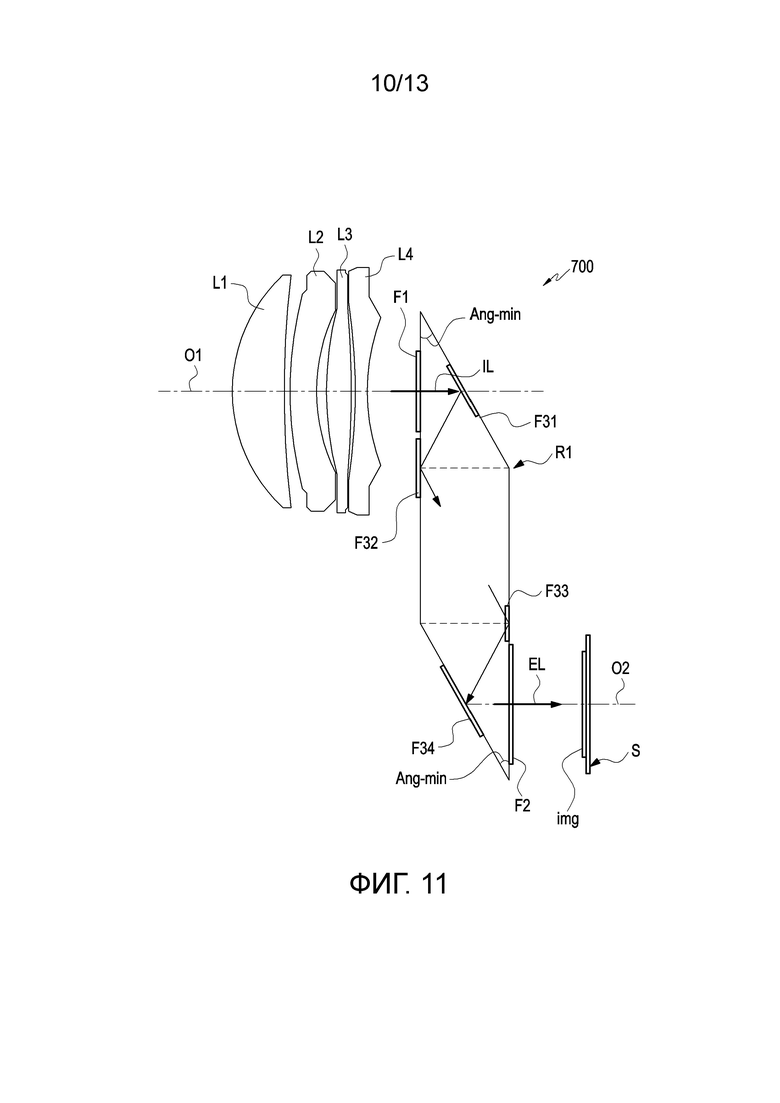

[139] Фиг. 11 является видом, иллюстрирующим линзовый узел 700 согласно варианту осуществления раскрытия. Фиг. 12 является видом, иллюстрирующим поверхность формирования изображений датчика изображений и поверхность излучения первого оптического элемента в линзовом узле по фиг. 11 согласно варианту осуществления раскрытия.

[140] Ссылаясь на фиг. 11 и 12, линзовый узел 700 (например, линзовый узел 500 по фиг. 6) может включать в себя по меньшей мере две (например, четыре) линзы L1, L2, L3 или L4, датчик S изображений и/или первый оптический элемент R1, при этом первый оптический элемент R1 может располагаться между линзами L1, L2, L3 или L4 и датчиком S изображений. В варианте осуществления, линзовый узел 700 может удовлетворять вышеописанным техническим требованиям или условиям, представленным через уравнения 1-4. В варианте осуществления, вторая оптическая ось O2 (например, оптическая ось датчика S изображений) может быть практически параллельной первой оптической оси O1.

[141] Согласно варианту осуществления, первый оптический элемент R1 может включать в себя поверхность F1 падения, поверхность F2 излучения и/или отражающие поверхности F31, F32, F33 и F34. Например, свет, падающий через поверхность F1 падения, может отражаться или преломляться четыре раза в первом оптическом элементе R1. В варианте осуществления, некоторые отражающие поверхности F31, F32, F33 и F34 могут располагаться практически на идентичной плоскости с поверхностью F1 падения или поверхности F2 излучения. Например, из отражающих поверхностей F31, F32, F33 и F34, первая отражающая поверхность F31 и четвертая отражающая поверхность F34 могут располагаться под наклоном относительно поверхности F1 падения и/или поверхности F2 излучения, вторая отражающая поверхность F32 может располагаться на идентичной плоскости с поверхностью F1 падения, и третья отражающая поверхность F33 может располагаться на идентичной плоскости с поверхностью F2 излучения. Например, поверхность F1 падения, поверхность F2 излучения и/или отражающие поверхности F31, F32, F33 и F34 задаются; тем не менее, они означают области или точки, в которых свет пропускается, отражается и/или преломляется в первом оптическом элементе R1, и по меньшей мере одна из отражающих поверхностей F31, F32, F33 и F34 может быть выполнена с возможностью формировать идентичную плоскость с поверхностью F1 падения или с поверхностью F2 излучения.

[142] Согласно варианту осуществления, свет, конденсируемый посредством линз L1, L2, L3 и L4, может падать (IL) на поверхность (F1) падения вдоль направления вдоль первой оптической оси (O1) и может последовательно отражаться или преломляться посредством первой отражающей поверхности F31, второй отражающей поверхности F32, третьей отражающей поверхности F33 и/или четвертой отражающей поверхности F34 в первом оптическом элементе R1. В варианте осуществления, свет, отраженный или преломленный посредством четвертой отражающей поверхности F34, может излучаться (EL) через поверхность F2 излучения и направляться в датчик S изображений. В варианте осуществления, угол, Ang-min, удовлетворяющий условию уравнения 2, может представлять собой угол между поверхностью F1 падения и первой отражающей поверхностью F31 и/или угол между поверхностью F2 излучения и четвертой отражающей поверхностью F34.

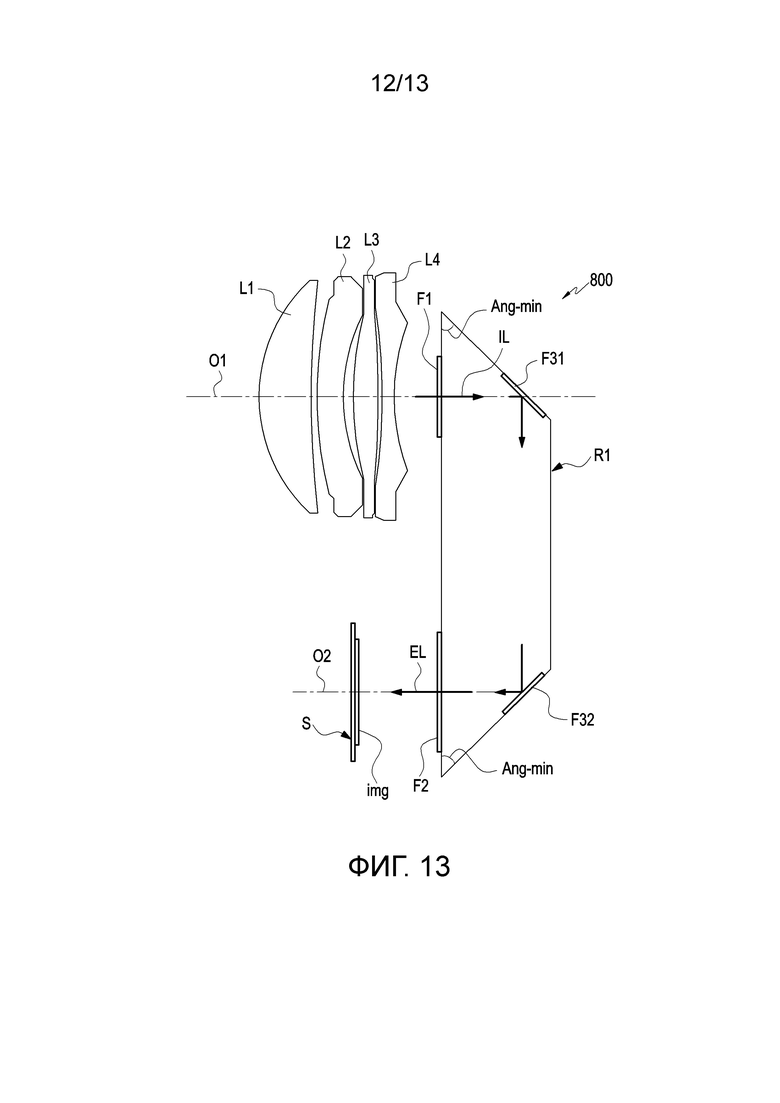

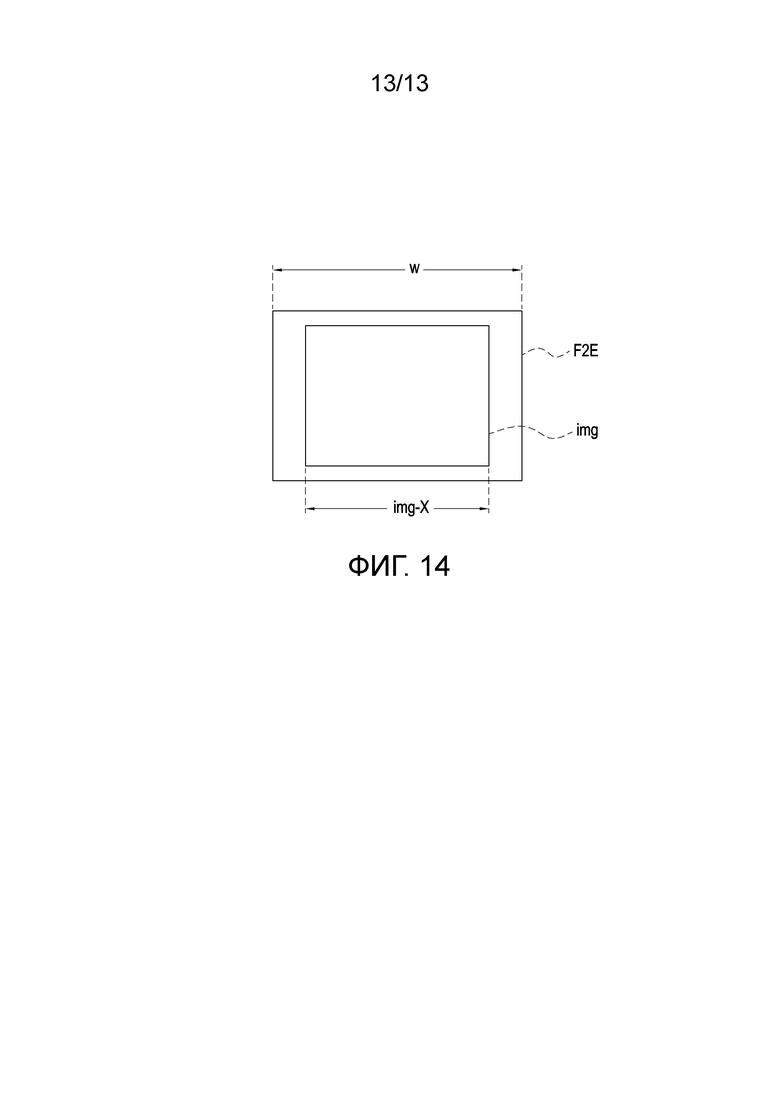

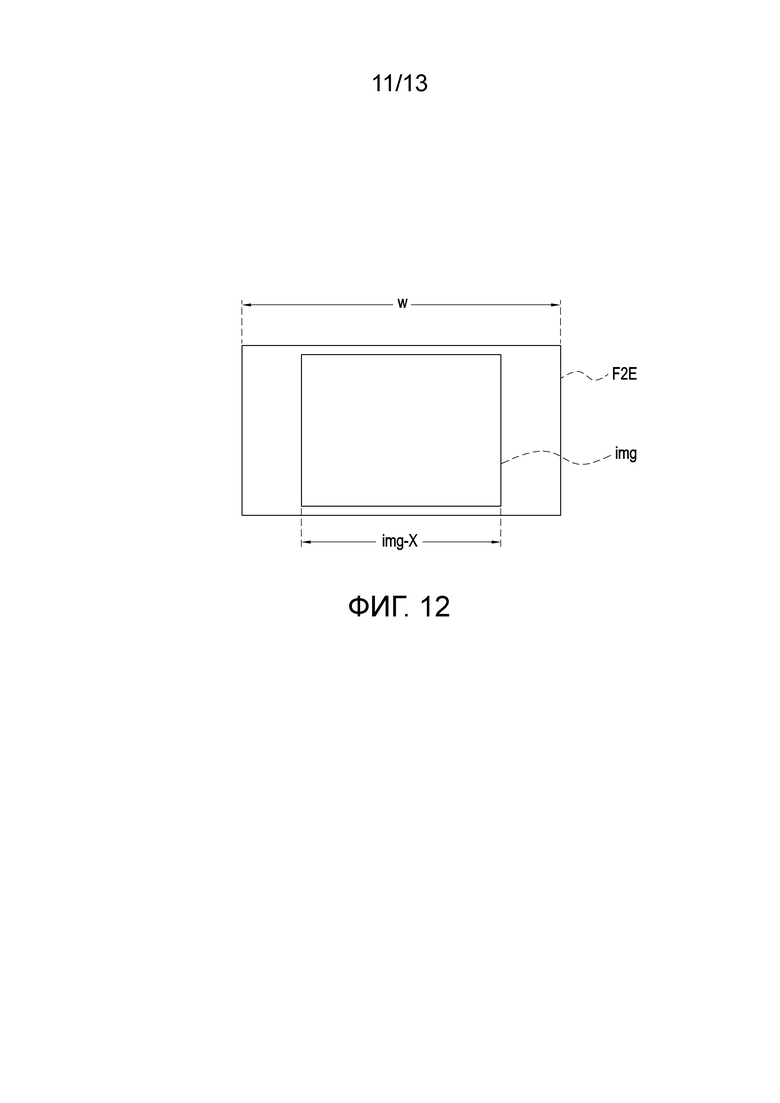

[143] Фиг. 13 является видом, иллюстрирующим линзовый узел 800 согласно варианту осуществления раскрытия. Фиг. 14 является видом, иллюстрирующим поверхность img формирования изображений датчика S изображений и поверхность F2 излучения первого оптического элемента R1 в линзовом узле 800 по фиг. 13 согласно варианту осуществления раскрытия.

[144] Ссылаясь на фиг. 13 и 14, линзовый узел 800 (например, линзовый узел 500 по фиг. 6) может включать в себя по меньшей мере две (например, четыре) линзы L1, L2, L3 и L4, датчик S изображений и/или первый оптический элемент R1, при этом первый оптический элемент R1 может располагаться между линзами L1, L2, L3 и L4 и датчиком S изображений. В варианте осуществления, линзовый узел 800 может удовлетворять вышеописанным техническим требованиям или условиям, представленным через уравнения 1-4. В варианте осуществления, вторая оптическая ось O2 (например, оптическая ось датчика S изображений) может быть практически параллельной первой оптической оси O1.

[145] Согласно варианту осуществления, первый оптический элемент R1 может включать в себя поверхность F1 падения, поверхность F2 излучения и/или отражающие поверхности F31 и F32. Например, свет, падающий через поверхность F1 падения, может отражаться или преломляться по меньшей мере дважды в первом оптическом элементе R1. В варианте осуществления, поверхность F1 падения и поверхность F2 излучения могут располагаться практически на идентичной плоскости на первом оптическом элементе R1 и пониматься как различные области. В варианте осуществления, отражающие поверхности F31 и F32 могут располагаться под наклоном относительно поверхности F1 падения и/или поверхности F2 излучения и могут существенно наклоняться в противоположных направлениях относительно друг друга.

[146] Согласно варианту осуществления, свет, конденсируемый посредством линз L1, L2, L3 и L4, может падать (IL) на поверхности (F1) падения вдоль направления вдоль первой оптической оси (O1) и может последовательно отражаться или преломляться посредством первой отражающей поверхности F31 и/или второй отражающей поверхности F32 в первом оптическом элементе R1. В варианте осуществления, свет, отраженный или преломленный посредством второй отражающей поверхности F32, может излучаться (EL) через поверхность F2 излучения и направляться в датчик S изображений. В варианте осуществления, угол, Ang-min, удовлетворяющий условию уравнения 2, может представлять собой угол между поверхностью F1 падения и первой отражающей поверхностью F31 и/или угол между поверхностью F2 излучения и второй отражающей поверхностью F32.

[147] Линзовый узел согласно варианту осуществления раскрытия (например, модуль 180, 205, 212 или 213 камеры на фиг. 1-3 или линзовый узел 500, 600, 700 или 800 на фиг. 6, 8, 11 и/или 13) может включать в себя по меньшей мере один оптический элемент (например, первый оптический элемент R1 по фиг. 8, 11 и/или 13), расположенный между линзой(ами) и датчиком изображений (например, датчиком S изображений по фиг. 8, 11 и/или 13), что может позволять свободно проектировать тракт движения света, приводящий к датчику S изображений. Например, направление размещения поверхности формирования изображений (например, поверхности img формирования изображений по фиг. 8) датчика S изображений может проектироваться различными способами относительно размещения линз (например, линз L1, L2, L3, L4 и L5 по фиг. 8). Соответственно, нетрудно монтировать линзовый узел, имеющий высокую оптическую производительность, в миниатюризированном и облегченном электронном устройстве, таком как смартфон (например, в электронном устройстве 101, 102, 104, 200, 300 или 400 на фиг. 1-6). В варианте осуществления, посредством расположения дополнительного оптического элемента (например, первого преломляющего элемента 413 на фиг. 6) перед размещением линз, можно размещать линзы в направлении по длине (например, в направлении по оси Y на фиг. 5) и/или в направлении по ширине (например, в направлении по оси X по фиг. 5) электронного устройства. Например, степень свободы при проектировании в числе и размещении линз может увеличиваться в миниатюризированном электронном устройстве. В варианте осуществления, когда линзы размещаются в направлении по длине или в направлении по ширине электронного устройства, может быть просто обеспечивать пространство для перемещения линз вперед и назад в направлении вдоль оптической оси (например, первой оптической оси O1 на фиг. 8). Например, может быть просто повышать оптическую производительность (например, телефотографическую производительность) линзового узла посредством обеспечения окружения, допускающего реализацию операции регулирования фокальной длины и/или операции регулирования фокуса. В варианте осуществления, размер светоизлучающей поверхности первого оптического элемента (например, области, через которую проходит свет, падающий на датчик изображений) может управляться относительно поверхности img формирования изображений, за счет этого подавляя формирование рассеянного света и обеспечивая реализацию хорошей оптической производительности в линзовом узле.

[148] Эффекты, которые могут получаться посредством раскрытия, не ограничены эффектами, описанными выше, и другие эффекты, не описанные выше, могут ясно пониматься специалистами в области техники, которой принадлежит раскрытие, на основе нижеприведенного описания.

[149] Как описано выше, согласно варианту осуществления раскрытия, линзовый узел (например, модуль 180, 205, 212 или 213 камеры на фиг. 1-3 или линзовый узел 500, 600, 700 или 800 на фиг. 6, 8, 11 и/или 13) может включать в себя по меньшей мере две линзы (L1, L2, L3, L4 и L5 по фиг. 8), выровненные вдоль направления первой оптической оси (O1) (например, первой оптической оси O1 по фиг. 8); датчик изображений (например, датчик S изображений по фиг. 8), выполненный с возможностью принимать свет, направляемый или конденсируемый через по меньшей мере две линзы; и по меньшей мере один оптический элемент (например, первый оптический элемент R1 по фиг. 8), расположенный между по меньшей мере двумя линзами и датчиком изображений с возможностью принимать свет, падающий через по меньшей мере две линзы, и преломлять или отражать свет по меньшей мере дважды и затем направлять или излучать свет в датчик изображений. В варианте осуществления, линзовый узел может удовлетворять нижеприведенным условному уравнению 1 и условному уравнению 2.

[150] условное уравнение 1

[151] 1,2≤w/img-X≤2,5

[152] условное уравнение 2

[153] 15≤Ang-min≤40

[154] В данном документе, "img-X" представляет длину (например, см. фиг. 10) более длинной стороны длин по горизонтали/вертикали поверхности (img) формирования изображений датчика изображений; "w" представляет длину более длинной стороны из длин по горизонтали/вертикали поверхности излучения (например, поверхности F2 излучения на фиг. 9 или области, указываемой как "F2E" на фиг. 10), обращенной к датчику изображений, из поверхностей оптического элемента (в дальнейшем в этом документе, "первого оптического элемента"), ближайшего к датчику изображений из по меньшей мере одного оптического элемента; и "Ang-min" представляет наименьший угол (например, второй угол, указываемый посредством "Ang-p2" на фиг. 9) из углов, сформированных посредством двух смежных поверхностей первого оптического элемента.

[155] Согласно варианту осуществления, первый оптический элемент может удовлетворять нижеприведенному условному уравнению 3 для значения Vd-1 дисперсии:

[156] условное уравнение 3

[157] 25≤Vd-1≤95

[158] Согласно варианту осуществления, первый оптический элемент содержит противоотражающий покровный слой, сформированный на по меньшей мере одной из поверхности падения (например, поверхности F1 падения на фиг. 9), обращенной по меньшей мере к двум линзам, и поверхности излучения (например, поверхности F2 излучения на фиг. 9 или области, указываемой посредством "F2E" на фиг. 10).

[159] Согласно варианту осуществления, первый оптический элемент может включать в себя инфракрасный блокирующий покровный слой, сформированный на по меньшей мере одной из поверхности падения, обращенной к по меньшей мере двум линзам, и поверхности излучения.

[160] Согласно варианту осуществления, линзовый узел может удовлетворять нижеприведенному условному уравнению 4 для поля обзора (FOV).

[161] условное уравнение 4

[162] 5≤FOV≤35

[163] Согласно варианту осуществления, линзовый узел, как описано выше, может быть выполнен с возможностью перемещать по меньшей мере одну из по меньшей мере двух линз вдоль направления вдоль первой оптической оси, чтобы за счет этого выполнять функцию фокусировки.

[164] Согласно варианту осуществления, линзовый узел, как описано выше, может быть выполнен с возможностью перемещать по меньшей мере одну из по меньшей мере двух линз вдоль направления, перпендикулярного первой оптической оси, чтобы за счет этого выполнять функцию стабилизации изображений.

[165] Согласно варианту осуществления, линзовый узел, как описано выше, может быть выполнен с возможностью перемещать или вращать по меньшей мере один оптический элемент, чтобы за счет этого выполнять функцию стабилизации изображений или функцию отслеживания субъекта.

[166] Согласно варианту осуществления, линзовый узел, как описано выше, дополнительно может включать в себя второй оптический элемент (например, второй оптический элемент R2 на фиг. 8), выровненный с по меньшей мере одним оптическим элементом в направлении вдоль первой оптической оси, при этом по меньшей мере две линзы размещаются между ними. В варианте осуществления, второй оптический элемент может быть выполнен с возможностью принимать свет, падающий из направления (например, из направления ID2 по фиг. 8), отличающегося от направления первой оптической оси, и преломлять или отражать свет в направлении первой оптической оси, чтобы за счет этого направлять свет в по меньшей мере две линзы.

[167] Согласно варианту осуществления, первый оптический элемент дополнительно может включать в себя поверхность падения, обращенную к по меньшей мере двум линзам. В варианте осуществления, первый оптический элемент может быть выполнен с возможностью отражать или преломлять свет, падающий на поверхность падения по меньшей мере дважды между поверхностью падения и поверхностью излучения.

[168] Согласно варианту осуществления, первый оптический элемент дополнительно может включать в себя отражающую поверхность (например, отражающую поверхность F3 на фиг. 9), расположенную таким образом, что она является наклонной относительно поверхности излучения. В варианте осуществления, поверхность излучения и отражающая поверхность могут отражать или преломлять свет, падающий на поверхность падения в первом оптическом элементе. В варианте осуществления, свет, отраженный или преломленный по меньшей мере дважды в первом оптическом элементе, направляется или излучается в датчик изображений через поверхность излучения.

[169] Согласно варианту осуществления, линзовый узел, как описано выше, имеет такую конфигурацию, в которой по меньшей мере один из угла, сформированного между поверхностью падения и отражающей поверхностью, или угла, сформированного между отражающей поверхностью и поверхностью излучения, может удовлетворять условному уравнению 2.

[170] Согласно варианту осуществления, первый оптический элемент может включать в себя призму.

[171] Согласно варианту осуществления раскрытия, электронное устройство (например, электронное устройство 101, 102, 104, 200, 300 или 400 на фиг. 1-6) может включать в себя линзовый узел (например, модуль 180, 205, 212 или 213 камеры на фиг. 1-3 или линзовый узел 500, 600, 700 или 800 на фиг. 6, 8, 11 и/или 13)); запоминающее устройство (например, запоминающее устройство 130 на фиг. 1), сохраняющие инструкции для того, чтобы получать изображение; и процессор (например, процессор 120 на фиг. 1), выполненный с возможностью выполнять инструкции для того, чтобы получать изображение, посредством приема внешнего света с использованием линзового узла. В варианте осуществления, линзовый узел может включать в себя по меньшей мере две линзы (например, линзы L1, L2, L3, L4 и L5 на фиг. 8), выровненные вдоль направления вдоль первой оптической оси; датчик изображений (например, датчик S изображений на фиг. 8), выполненный с возможностью принимать свет, направляемый или конденсируемый через по меньшей мере две линзы; и по меньшей мере один оптический элемент (например, первый оптический элемент R1 по фиг. 8), расположенный между по меньшей мере двумя линзами и датчиком изображений с возможностью принимать свет, падающий через по меньшей мере две линзы, и преломлять или отражать свет по меньшей мере дважды и затем направлять или излучать свет в датчик изображений. В варианте осуществления, линзовый узел может удовлетворять нижеприведенным условному уравнению 5 и условному уравнению 6.

[172] условное уравнение 5

[173] 1,2≤w/img-X≤2,5

[174] условное уравнение 6

[175] 15≤Ang-min≤40

[176] В данном документе, "img-X" представляет длину (например, см. фиг. 10) более длинной стороны длин по горизонтали/вертикали поверхности (img) формирования изображений датчика изображений; "w" представляет длину более длинной стороны из длин по горизонтали/вертикали поверхности излучения (например, поверхности F2 излучения на фиг. 9 или поверхности излучения F2E на фиг. 10), обращенной к датчику изображений, из поверхностей оптического элемента (в дальнейшем в этом документе, "первого оптического элемента"), ближайшего к датчику изображений из по меньшей мере одного оптического элемента; и "Ang-min" представляет наименьший угол (например, второй угол, указываемый посредством "Ang-p2" по фиг. 9) из углов, сформированных посредством двух смежных поверхностей первого оптического элемента.

[177] Согласно варианту осуществления, процессор может быть выполнен с возможностью перемещать по меньшей мере одну по меньшей мере из двух линз вдоль направления вдоль первой оптической оси, чтобы за счет этого выполнять функцию фокусировки.

[178] Согласно варианту осуществления, процессор может быть выполнен с возможностью перемещать по меньшей мере одну по меньшей мере из двух линз вдоль направления, перпендикулярного первой оптической оси, чтобы за счет этого выполнять функцию стабилизации изображений.

[179] Согласно варианту осуществления, процессор может быть выполнен с возможностью перемещать или вращать по меньшей мере один оптический элемент, чтобы за счет этого выполнять функцию стабилизации изображений или функцию отслеживания субъекта.

[180] Согласно варианту осуществления, первый оптический элемент может удовлетворять нижеприведенному условному уравнению 7 для значения Vd-1 дисперсии.

[181] условное уравнение 7

[182] 25≤Vd-1≤95

[183] Согласно варианту осуществления, линзовый узел может удовлетворять нижеприведенному условному уравнению 8 для поля обзора (FOV).

[184] условное уравнение 8

[185] 5≤FOV≤35

[186] Согласно варианту осуществления, первый оптический элемент может включать в себя инфракрасный блокирующий покровный слой, сформированный по меньшей мере на одной из поверхности падения (например, поверхности F1 падения на фиг. 9), обращенной по меньшей мере к двум линзам, и поверхности излучения.

[187] Специалистам в данной области техники должно быть очевидным, что контактная конструкция модуля камеры и электронного устройства, содержащего его, согласно раскрытию, как описано выше, не ограничена вышеописанными вариантами осуществления и вариантами осуществления, показанными на чертежах, и различные изменения, модификации или изменения могут вноситься в нее без отступления от объема настоящего раскрытия.

Изобретение относится к электронным устройствам, включающим в себя несколько камер. Линзовый узел содержит по меньшей мере две линзы, выровненные вдоль первой оптической оси; датчик изображений, выполненный с возможностью принимать свет, направляемый или конденсируемый по меньшей мере через две линзы; и по меньшей мере один оптический элемент, расположенный по меньшей мере между двумя линзами и датчиком изображений с возможностью принимать свет, падающий по меньшей мере через две линзы, и преломлять или отражать свет по меньшей мере дважды, с тем чтобы направлять или излучать свет в датчик изображений. При этом отношение более длинной стороны поверхности формирования изображений датчика изображений к более длинной стороне поверхности излучения первого оптического элемента, ближайшего к датчику изображений, находится в пределах указанного диапазона. Устройство обеспечивает повышение качества захваченного изображения. 2 н. и 12 з.п. ф-лы, 14 ил., 1 табл.

1. Линзовый узел (500; 600; 700 и 800), содержащий:

по меньшей мере две линзы (L1, L2, L3, L4 и L5), выровненные вдоль направления первой оптической оси (O1);

датчик (S) изображений, выполненный с возможностью принимать свет, направляемый или конденсируемый через по меньшей мере две линзы; и

по меньшей мере один оптический элемент (R1), расположенный между по меньшей мере двумя линзами и датчиком изображений, причем по меньшей мере один оптический элемент выполнен с возможностью принимать свет, падающий через по меньшей мере две линзы, и преломлять или отражать свет по меньшей мере дважды, с тем чтобы направлять или излучать свет в датчик изображений,

при этом линзовый узел выполнен с возможностью удовлетворять нижеприведенным условному уравнению 1 и условному уравнению 2,

условное уравнение 1

1,2≤w/img-X≤2,5

условное уравнение 2

15≤Ang-min≤40,

где img-X представляет длину более длинной стороны из длин по горизонтали/вертикали поверхности (img) формирования изображений датчика изображений, w представляет длину более длинной стороны из длин по горизонтали/вертикали поверхности (F2 или F2E) излучения первого оптического элемента из по меньшей мере одного оптического элемента, который является ближайшим к датчику изображений, причем поверхность излучения обращена к датчику изображений, и Ang-min представляет наименьший угол, сформированный посредством двух смежных поверхностей первого оптического элемента.

2. Линзовый узел по п. 1, в котором первый оптический элемент выполнен с возможностью удовлетворять нижеприведенному условному уравнению 3 для значения Vd-1 дисперсии:

условное уравнение 3

25≤Vd-1≤95.

3. Линзовый узел по любому из пп. 1, 2, в котором первый оптический элемент содержит противоотражающий покровный слой, сформированный на по меньшей мере одной из поверхности (F1) падения, обращенной к по меньшей мере двум линзам, и поверхности излучения.

4. Линзовый узел по любому из пп. 1-3, в котором первый оптический элемент содержит инфракрасный блокирующий покровный слой (IFL), сформированный на по меньшей мере одной из поверхности падения, обращенной к по меньшей мере двум линзам, и поверхности излучения.

5. Линзовый узел по любому из пп. 1-4, при этом линзовый узел выполнен с возможностью удовлетворять нижеприведенному условному уравнению 4 для поля обзора (FOV):

условное уравнение 4

5≤FOV≤35.

6. Линзовый узел по любому из пп. 1-5, при этом линзовый узел выполнен с возможностью перемещать по меньшей мере одну из по меньшей мере двух линз вдоль первой оптической оси, с тем чтобы выполнять функцию фокусировки.

7. Линзовый узел по любому из пп. 1-6, при этом линзовый узел выполнен с возможностью перемещать по меньшей мере одну из по меньшей мере двух линз вдоль направления, перпендикулярного первой оптической оси, с тем чтобы выполнять функцию стабилизации изображений.

8. Линзовый узел по любому из пп. 1-7, при этом линзовый узел выполнен с возможностью перемещать или вращать по меньшей мере один оптический элемент, с тем чтобы выполнять отображение по меньшей мере одной из функции стабилизации и функции отслеживания субъекта.

9. Линзовый узел по любому из пп. 1-8, дополнительно содержащий

второй оптический элемент (R2), выровненный с по меньшей мере одним оптическим элементом вдоль первой оптической оси, при этом по меньшей мере две линзы размещаются между ними,

при этом второй оптический элемент выполнен с возможностью принимать свет, падающий из направления (ID2), отличающегося от направления первой оптической оси, и преломлять или отражать свет в направлении первой оптической оси, с тем чтобы направлять свет в по меньшей мере две линзы.

10. Линзовый узел по любому из пп. 1-9, в котором первый оптический элемент дополнительно содержит поверхность падения, обращенную к по меньшей мере двум линзам, и

при этом первый оптический элемент выполнен с возможностью отражать или преломлять свет, падающий на поверхность падения, по меньшей мере дважды между поверхностью падения и поверхностью излучения.

11. Линзовый узел по п. 10, в котором первый оптический элемент дополнительно содержит отражающую поверхность (F3), расположенную таким образом, что она является наклонной относительно поверхности излучения,

при этом поверхность излучения и отражающая поверхность выполнены с возможностью отражать или преломлять свет, падающий на поверхность падения в первом оптическом элементе, и

при этом свет, отраженный или преломленный по меньшей мере дважды в первом оптическом элементе, направляется или излучается в датчик изображений через поверхность излучения.

12. Линзовый узел по п. 11, в котором по меньшей мере один из угла между поверхностью падения и отражающей поверхностью или угла между отражающей поверхностью и поверхностью излучения удовлетворяет условному уравнению 2.

13. Линзовый узел по любому из пп. 1-12, в котором первый оптический элемент содержит призму.

14. Электронное устройство (101; 102; 104; 200; 300 и 400), содержащее

линзовый узел (500; 600; 700 и 800) по любому из пп. 1-13;

запоминающее устройство, сохраняющее инструкции для того, чтобы получать изображение; и

процессор (120), выполненный с возможностью выполнять инструкции для того, чтобы получать изображение, посредством приема внешнего света с использованием линзового узла.
