ПЛАТФОРМЕННЫЙ СБОРНО-МОНОЛИТНЫЙ СТЫК Российский патент 2025 года по МПК E04B1/38

Предлагаемое изобретение относится к области строительства и предназначено для устройства сборно-монолитных стыков панелей-рам и перекрытий с повышенной несущей способностью и пространственной жесткостью, направленное на создание безопасной конструктивной системы панельных и панельно-рамных жилых и гражданских зданий, устойчивых к прогрессирующему обрушению.

Известен платформенный стык (см. Пат. 2589779 Российская Федерация, МПК Е04В 1/38, опубл. 10.07.2016, Бюл. №9), включающем многопустотные плиты перекрытия, опертые на внутренние несущие стеновые панели, в пустотах плит перекрытия, выходящих на торец плиты, на расстоянии, превышающем толщину панели, устроены бетонные диафрагмы толщиной не менее 30 мм, в этом же торце по краю в верхней тонкой части плиты над пустотами выполнены прямоугольные в плане отверстия на глубину от верхней поверхности плиты до пустоты, стеновые панели имеют проемы больших размеров и их верхняя зона над вырезом армирована дополнительным каркасом, имеющим выпуски из плоскости верхней грани панели, на которую опираются плиты перекрытия, и в образовавшемся пространстве между торцами плит устроен армированный монолитный пояс, арматура которого соединена с выпусками из верхней грани панели и с вертикальным рабочими стержнями вышерасположенной панели, а на монолитном поясе установлены закладные детали с центрирующими стержнями, монтируемыми в соответствующие центрирующие пазы вышерасположенной стеновой панели.

Недостатком данного конструктивного решения является то, что в сборно-монолитном стыке отсутствуют анкеровка между ригелем нижележащей панели и стойкой вышележащей панели, что снижает общую пространственную жесткость здания.

Известен также платформенный сборно-монолитный стык (см. Пат. 2725351 Российская Федерация, МПК Е04Н 1/38, опубл. 02.07.2020, Бюл. №19), который состоит из многопустотных плиты перекрытия, опертых на внутренние стеновые панели, в торце плиты над пустотами выполнены отверстия, стеновые панели имеют проемы, и их верхняя зона над вырезом армирована каркасом с выпусками из верхней грани, между торцами плит устроен армированный монолитный пояс, арматура которого соединена с выпусками панели и с вертикальными стержнями вышерасположенной панели, сверху на монолитном поясе установлены закладные детали с центрирующими элементами и стержнями, монтируемыми в соответствующие закладные детали вышерасположенной стеновой панели, к нижней грани закладных деталей с центрирующими стержнями прикреплены анкерные стержни, которые крепятся к продольным стержням монолитного пояса, к наружным граням стеновых панелей прикрепляются анкерные стержни, пропущенные насквозь через плиты перекрытия, с каждой грани стойки стеновой панели выполняется ее соединение с плитой перекрытия парными уголками, устанавливаемыми по обе стороны от анкерных стержней.

Недостатком такого решения каркаса является высокая трудоемкость из-за большого количества конструктивных элементов и закладных деталей и сложность технологического обеспечения проектных размеров и проектного положения закладных элементов при изготовлении сборных конструкций каркаса.

Наиболее близким по назначению и достигаемому эффекту является платформенный сборно-монолитный стык (см. Пат. 2793090 Российская Федерация, МПК Е04В 1/38, опубл. 29.03.2023, Бюл. №10), включающий многопустотные плиты перекрытия, расположенные во взаимно перпендикулярных направлениях в плане над смежными комнатами, опертые на верхнюю плоскость сборной части ригеля несущей стеновой панели-рамы, выполненной в виде перевернутой П-образной конструкции, панели-рамы с отверстиями в нижней части стойки на всю высоту элемента монолитной части ригеля центрируются на стойку нижележащей панели-рамы посредством цилиндрической или конической закладной детали, арматурные выпуски в стойках панелей-рам соединены с выпусками рабочей арматуры стоек вышележащей панели-рамы, в приопорной части стойки панели-рамы установлены арматурные стержни, которые отогнуты в монолитную часть ригеля и соединены с продольными стержнями ригеля, зона стыка перевернутых П-образных панелей, проем в стойке панели-рамы и пространство между торцами плит замоноличиваются совместно с арматурными выпусками по верхней грани ригелей панелей-рам и выпусками в виде сеток из верхней полки многопустотной панели, образуя жесткий диск перекрытия.

Недостатком такого решения платформенного сборно-монолитного стыка является сложность центрирования положения соединяемых стоек панелей-рам между собой при наличии одной не парной конической или цилиндрической закладной детали. Кроме того, отсутствие в сборно-монолитных панелях-рамах консольного выступа не обеспечивает надежное опирание соседних панелей рам при монтаже каркаса и в период эксплуатации.

Технический результат, на достижение которого направлено изобретение состоит в устройстве сборно-монолитных стыков панелей-рам и перекрытий с повышенной несущей способностью и пространственной жесткостью, обеспечивающих восприятие особых и аварийных воздействий, вызванных внезапным удалением одного из несущих элементов.

Технический результат достигается тем, что в платформенном сборно-монолитном стыке соединение ригелей двух соседних панелей-рам на каждом этаже выполняется с помощью монолитного участка армированного бетона, проходящего от L-образного панели-рамы к П-образной через проем в стойке П-образной панели-рамы, а соединение этих элементов при монтаже осуществляется с помощью консольного выступа у одной П- образной панели-рамы, подрезки у перевернутой L-образной панели-рамы и фиксирующих на монтаже закладных деталей, а нижняя грань П-образной панели-рамы выполнена с отверстиями для соединения с верхней гранью стойки нижележащей панели-рамы, которая имеет закладную деталь с выпусками арматурных стержней меньшего диаметра, чем отверстия в П-образной панели-рамы рамы на величину монтажного допуска. Кроме того, с торцевой части панелей-рам установлены накладки в виде металлических полос, соединяющие путем сварки верхнюю часть стойки нижележащей панели-рамы и нижнюю часть ригеля вышележащей панели-рамы, обеспечивающие жесткость платформенного сборно-монолитного стыка на растяжение.

Задачей предлагаемого изобретения является повышение защиты каркаса от прогрессирующего обрушения при особых и аварийных воздействиях, вызванных внезапным удалением одного из несущих элементов.

Сущность изобретения поясняется чертежами, где:

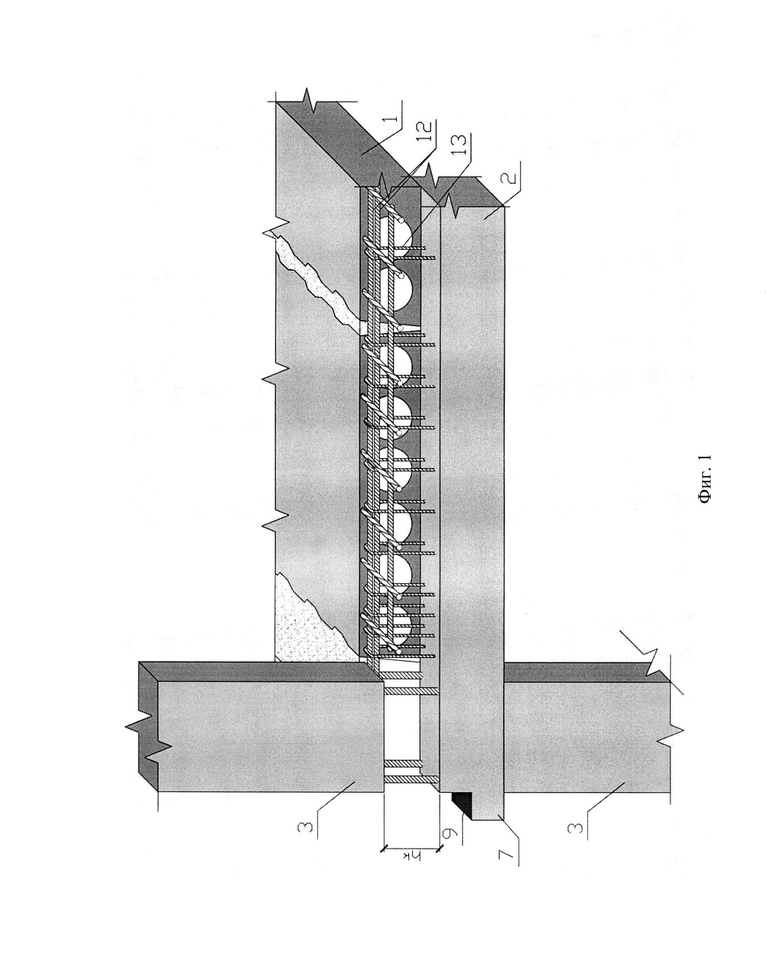

- на фиг.1 изображен общий вид платформенного сборно-монолитного стыка в изометрии,

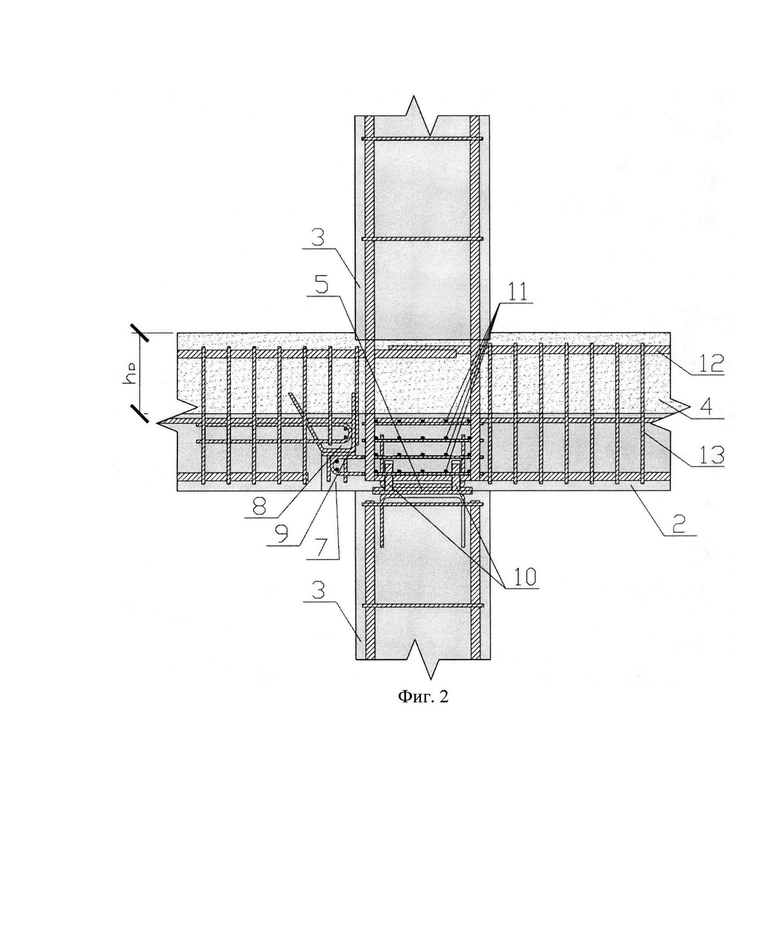

- на фиг 2 изображен разрез узла сопряжения двух панельно-рамных элементов между собой по высоте,

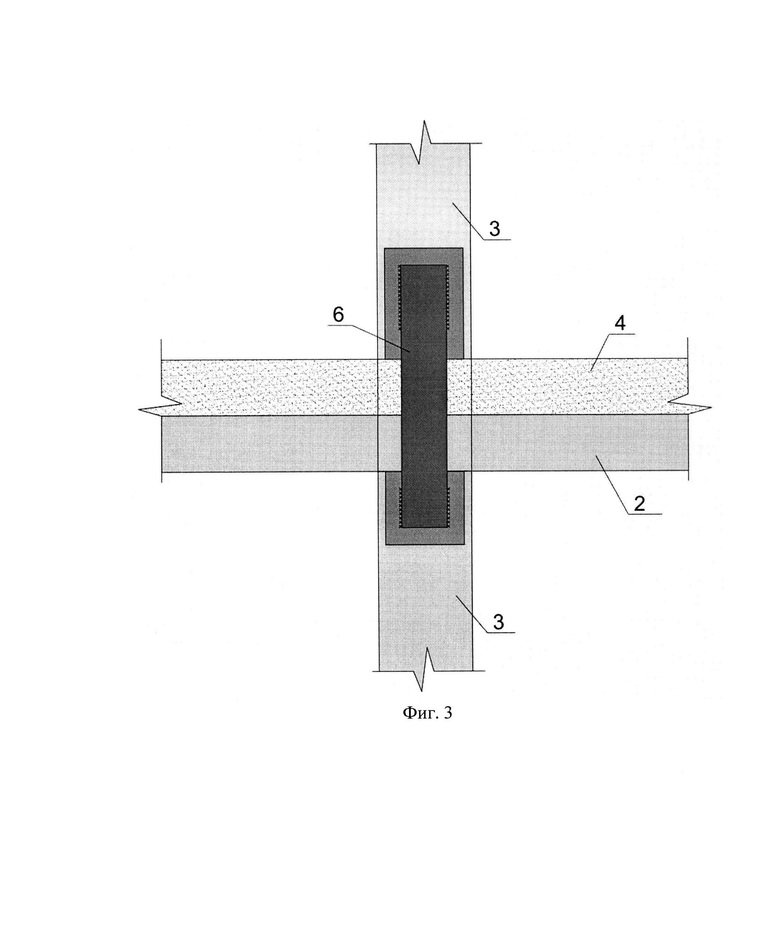

- на фиг.3 изображен узел соединения двух смежных панельно-рамных элементов по высоте (вид сбоку).

Платформенный сборно-монолитный стык включает многопустотные плиты перекрытия 1, опертые на верхнюю плоскость сборной части 2 ригеля несущей стеновой панели-рамы, выполненной в виде перевернутой П-образной конструкции, в виде стоки 3, монолитную часть 4 ригеля, пластины 5 с отверстиями для соединения с верхней гранью стойки нижележащей панели-рамы и нижней грани сборной части 2 ригеля вышележащей панели-рамы, накладки в виде металлических полос 6 соединяющие верхнюю часть стойки 3 нижележащей панели-рамы и нижнюю сборную часть 2 ригеля вышележащей панели-рамы.

Работоспособность платформенного сборно-монолитного стыка обеспечивается следующим образом. Соединение ригелей двух соседних панелей-рам на каждом этаже выполняется с помощью монолитного участка армированного бетона, проходящего от L-образного панели-рамы к П-образной через проем в стойке П-образной панели-рамы, а соединение этих элементов при монтаже осуществляется с помощью консольного выступа 7 у одной П-образной панели-рамы, подрезки 8 у перевернутой L-образной панели-рамы и фиксирующих на монтаже закладных деталей 9. Нижняя грань П-образной панели-рамы выполнена с отверстиями для соединения с верхней гранью стойки нижележащей панели-рамы, которая имеет закладную деталь 5 с выпусками арматурных стержней 10 меньшего диаметра, чем отверстия в П-образной панели-рамы на величину монтажного допуска. Зона расположения выпусков арматурных стержней 10 усилена косвенной арматурой в виде сеток 11. Продольные рабочие арматурные стрежни 12 в монолитной части 4 ригеля двух соседних панелей-рам соединяются внахлестку в зоне проема стойки 3 панели-рамы. Боковые поверхности панелей-рам соединены путем сварки накладками в виде металлических полос 6. Выпуски поперечной арматуры 13, выступающие из сборной части 2 ригеля, соединены с продольной рабочей арматурой 12 в монолитной части 2 ригеля панелей-рам и выпусками сеток 11 из верхней полки многопустотной плиты перекрытия 1. Пространство между торцами многопустотных плит перекрытия 1 и проем в стойке 3 панелей-рам замоноличиваются совместно с выпусками поперечной арматуры 13 из сборной части 2 ригелей панелей-рам и выпусками в виде сеток 11 из верхней полки многопустотных плит перекрытия 1. Для учета усадки бетона и исключения технологической трещины высота проема в монолитной части стойки 3 h_k принята на 10-15 мм меньше высоты монолитной части 4 ригеля h_p.

При нагружении платформенного сборно-монолитного стыка сжимающей нагрузкой нижняя грань П-образной панели-рамы, выполненная с отверстиями для соединения с верхней гранью стойки нижележащей панели-рамы, которая имеет закладную деталь 5, передают эту нагрузку от вышележащей панели-рамы на нижележащую, арматурные стержни 10 закладной детали 5 обеспечивают неподвижность консольного выступа 7 платформенного стыка в горизонтальном направлении. Стойки 3 нижележащих панелей-рам соединяются путем сварки с такими же стойками вышележащих панелей-рам накладками в виде металлических полос 6. Это обеспечивает передачу растягивающих усилий между стойками 3 по высоте здания в случае изменения направления силовых потоков при аварийном удалении стойки 3 нижележащего этажа. Приведенное техническое решение обеспечивает двухсторонние связи элементов каркаса здания при изменяющихся вертикальных и горизонтальных усилиях с одного элемента каркаса здания на другой, а также повышает общую устойчивость и жесткость каркаса здания в случае особого или аварийного воздействия, вызванного выключением из работы одного из несущих элементов. Замоноличивание армированной верхней монолитной части 4 сборно-монолитных несущих ригелей панелей-рам и армированного пространства между плитами перекрытия 1 в другом направлении, с одновременным заполнением бетоном проемов расположенных в нижней зоне стоек 3 панелей-рам обеспечивает передачу горизонтальных усилий диска перекрытия на диафрагмы жесткости каркаса здания и его общую пространственную устойчивость при изменяющихся в процессе структурной перестройки каркаса здания из L-образных и перевернутых П-образных панелей-рам при выключении из работы одного из несущих элементов.

Таким образом, предлагаемое техническое решение позволяет обеспечить восприятие изменяющихся в каркасе силовых потоков при особом аварийном воздействии, вызванным внезапным удалением одного из несущих элементов, и как следствие - обеспечивать повышение сопротивляемости (живучести) каркаса локальному и прогрессирующему обрушению при рассматриваемых особых аварийных воздействиях.

Изобретение относится к области строительства и предназначено для устройства платформенных стыков. Технический результат изобретения - повышение пространственной жесткости. Платформенный сборно-монолитный стык включает стойки вышележащей и нижележащей перевернутых П-образных панелей-рам, ригели перевернутых П-образных и L–образных рам, каждый из которых выполнен из монолитной и сборной частей, и многопустотные плиты перекрытий. В нижней части стойки вышележащей П-образной панели-рамы выполнен проем на всю высоту монолитной части ригелей. Продольные и поперечные арматурные стержни, выступающие из сборной части ригелей, перекрыты выпусками арматуры в виде сеток, выступающих из верхней полки многопустотных плит перекрытия. Пространство между торцами плит перекрытия и проем в стойке вместе со всеми арматурными элементами омоноличен бетоном. Соединение ригелей двух смежных П-образной и L-образной панелей-рам выполнено с помощью консольного выступа L-образной панели-рамы и подрезки П-образной панели-рамы с использованием закладных деталей. Соединение верхней грани стойки нижележащей П-образной панели-рамы и нижней грани сборной части ригеля вышележащей П-образной панели-рамы выполнено с помощью двойного штепсельного стыка. 3 ил.

Платформенный сборно-монолитный стык, включающий стойки вышележащей и нижележащей перевернутых П-образных панелей-рам, ригели перевернутых П-образных и L-образных рам, каждый из которых выполнен из монолитной и сборной частей, и многопустотные плиты перекрытий, при этом в нижней части стойки вышележащей перевернутой П-образной панели-рамы выполнен проем на всю высоту монолитной части ригелей, продольные и поперечные арматурные стержни, выступающие из сборной части ригелей, перекрыты выпусками арматуры в виде сеток, выступающих из верхней полки многопустотных плит перекрытия, пространство между торцами плит перекрытия и проем в стойке вместе со всеми арматурными элементами омоноличены бетоном, соединение ригелей двух смежных перевернутых П-образной и L-образной панелей-рам выполнено с помощью консольного выступа перевернутой L-образной панели-рамы и подрезки П-образной панели-рамы с использованием закладных деталей, соединение верхней грани стойки нижележащей перевернутой П-образной панели-рамы и нижней грани сборной части ригеля вышележащей перевернутой П-образной панели-рамы выполнено с помощью двойного штепсельного стыка через закладные детали, с торцевой части перевернутых П-образных панелей-рам установлены накладки, соединяющие верхнюю часть стойки нижележащей перевернутой П-образной панели-рамы и сборную часть ригеля перевернутой П-образной панели-рамы вышележащей панели-рамы.
