ТАРНЫЙ ЯЩИК Российский патент 2025 года по МПК B65D1/22 B65D21/02

Изобретение относится к устройствам, предназначенным для перевозки и хранения продуктов, в том числе овощей, фруктов и т.п.

Из патента РФ № 2760041 на изобретение известен сборный ящик-тара для овощей и фруктов, состоящий из продольных и поперечных боковин, снабженных пазами и шипами для фиксации ящиков при штабелировании, днища со сквозными пазами и фиксирующими элементами, разнесенными по периметру, выступами на торцах продольных боковин, при этом сборный ящик-тара снабжен продольной перегородкой, расположенной в средней части, на торцах которой выполнены фиксирующие элементы, чередующиеся с выступами под соответствующие сквозные пазы на теле днища и поперечных боковин, снабженных приливами с шипами и просечками, выполненными под косым углом к днищу, продольные боковины снабжены ответными пазами на концах с возможностью взаимодействия с просечками с охватом тела поперечных боковин, причем приливы снабжены окнами и выемками под соответствующие шипы, а фиксирующие элементы выполнены между двумя пропилами и имеют L-образную форму с внутренним зацепом и внешним скруглением. Смежные стенки по углам скреплены между собой путем размещения торцевых выступов одних стенок в пропилах смежных стенок. Дно ящика выступает за пределы боковых стенок.

Недостатком ящика, известного из патента РФ № 2760041, является его недостаточная надежность при штабелировании. Ящики с грузом укладываются в штабели при их транспортировке, при этом ящики испытывают динамические нагрузки. Ящики, расположенные сверху давят своим весом на ящики, расположенные ниже. При этом верхние ящики будут оказывать давящее воздействие, в том числе резкое при динамических нагрузках на места крепления стенок ящика. При транспортировке груз также не находится в неподвижном состоянии, а оказывает давящее воздействие на стенки ящика. При таких воздействиях торцевые выступы будут переламываться, т.к. нагрузки на них будут направлены не вдоль выступов, а поперек них. Кроме того, выступающее за пределы боковых стенок дно, не позволяет установить штабели ящиков вплотную друг к другу, что обусловливает ненадежность положения штабеля ящиков при транспортировке.

Из патента РФ № 2679674 на изобретение известен  тарный ящик, имеющий форму параллелепипеда, содержащий четыре боковые стороны и дно, боковые стороны и дно выполнены с элементами, предназначенными для взаимодействия друг с другом для образования жесткой конструкции, ящик выполнен из жесткого слоистого материала, дно по периметру снабжено несущими выступами, выполненными заодно с дном, вдоль нижней части каждой боковой стороны выполнены щелевидные пазы, предназначенные для размещения в них несущих выступов дна, при этом части боковых сторон, расположенные ниже щелевидных пазов, представляют собой опорные части боковых сторон, в верхней части каждой боковой стороны сформированы посадочные выступы с посадочными выемками, при этом посадочные выемки расположены над опорными выступами опорной части боковых сторон, геометрия посадочных выступов и выемок верхней части боковых сторон выполнена из условия обеспечения возможности размещения в них противолежащих опорных выступов и выемок нижней части боковых сторон, боковые торцы первых двух противолежащих боковых сторон ящика снабжены соединительными выступами, выполненными заодно с соответствующей боковой стороной, вторые противолежащие боковые стороны ящика имеют длину большую, чем расстояние между двумя первыми боковыми сторонами с соединительными выступами, при этом вдоль боковых торцов на вторых противолежащих боковых сторонах выполнены щелевидные пазы, предназначенные для размещения в них соединительных выступов, при этом каждый угол дна между его смежными сторонами образован крайними несущими выступами указанных смежных сторон, выполненными заодно с дном, в каждом крайнем несущем выступе дна выполнены сквозные угловые щелевидные пазы, предназначенные для размещения в них посадочных выступов, выполненных в верхней части боковых сторон нижерасположенного ящика, в нижней части каждой боковой стороны около вертикального края стороны выше уровня расположения опорной части выполнен посадочный вырез, расположенный над соответствующим угловым щелевидным пазом дна ящика, предназначенный для размещения в нем посадочного выступа нижерасположенного ящика и формирующий крайний опорный выступ боковой стороны, предназначенный для упора на поверхность соответствующего угла ящика, посадочные выступы, предназначенные для установки в соответствующие угловые щелевидные пазы дна вышерасположенного ящика, выполнены в верхней части каждой боковой стороны над посадочным вырезом, ящик содержит плоские Ш-образные соединительные элементы, выполненные из жесткого материала, вдоль вертикальных краев каждой боковой стороны выполнены дополнительные вертикальные прорези, расположенные симметрично относительно угла ящика, образованного смежными боковыми сторонами, дополнительные вертикальные прорези двух смежных боковых сторон предназначены для одновременного размещения в них крайних участков Ш-образных соединительных элементов, и размещении при этом центрального участка каждого Ш-образного соединительного элемента внутри угла, смежные стороны которого он соединяет, длина каждой дополнительной вертикальной прорези выбрана из учета размещения в ней соответствующего крайнего участка Ш-образного соединительного элемента.

Недостатком ящика, известного из патента РФ № 2679674 на изобретение, является его недостаточная надежность, сложность, обусловленная наличием Ш-образных соединительных элементов, а также неразъемность конструкции ящика.

Ящик, известный из патента РФ № 2679674 на изобретение, выбран в качестве прототипа.

Техническая проблема, решаемая предлагаемым изобретением, - устранение недостатков аналогов.

Технический результат, достигаемый изобретением, заключается в упрощении конструкции ящика, повышении надежности, повышении удобства в эксплуатации за счет возможности разбора ящика после его использования и транспортировке пустых ящиков в разобранном состоянии.

Технический результат достигается за счет того, что в тарном ящике, имеющем форму параллелепипеда, содержащем четыре боковые стенки и дно, которое по периметру снабжено несущими выступами, выполненными заодно с дном, вдоль нижней части каждой боковой стенки выполнены пазы в виде сквозных отверстий, предназначенные для размещения в них несущих выступов дна, в нижних частях боковых стен около их вертикальных торцов выполнены выемки с образованием крайних опорных выступов, вертикальные торцы первых двух противолежащих боковых стенок снабжены соединительными выступами, выполненными заодно с соответствующей боковой стенкой, вторые противолежащие боковые стенки ящика имеют длину большую, чем расстояние между двумя первыми боковыми стенками с соединительными выступами, при этом вдоль вертикальных торцов во вторых противолежащих боковых стенках выполнены пазы в виде сквозных отверстий, предназначенных для размещения в них соединительных выступов, согласно изобретению каждый угол дна образован выполненными заодно крайними несущими выступами его смежных сторон, при этом в каждом углу дна выполнены пазы в виде сквозных отверстий, предназначенных для размещения в них крайних опорных выступов боковых стенок, боковые торцы первых боковых стенок в их верхних частях снабжены крайними верхними выступами, расположенными над соединительными выступами, при этом крайние верхние выступы первых боковых стенок предназначены для их размещения в выемках, выполненных в верхних частях вторых боковых стенок, первые соединительные выступы первых боковых стенок, расположенные непосредственно под крайними верхними выступами, выполнены с возможностью отклонения относительно поверхности боковой стенки, для этого в первых боковых стенках напротив указанных первых соединительных выступов выполнены сквозные прорези с образованием Т-образных плоских элементов, содержащих стойку и полку, при этом стойки выполнены заодно с соответствующей первой боковой стенкой, а полками являются первые соединительные выступы первых боковых стенок, пазы, предназначенные для размещения в них первых соединительных выступов, являются фиксирующими и выполнены состоящими из двух участков, первый участок, расположенный дальше от соответствующего вертикального торца второй боковой стенки, выполнен с длиной и шириной, обеспечивающими прохождение через него соответствующего первого соединительного выступа, а второй участок, расположенный ближе к вертикальному торцу соответствующей второй боковой стенки, выполнен с длиной и шириной, обеспечивающими размещение в нем стойки соответствующего Т-образного плоского элемента с возможностью зацепления полки Т-образного элемента с краями второго участка фиксирующего паза, выемки, выполненные в верхних частях вторых боковых стенок и предназначенные для размещения в них крайних верхних выступов первых боковых стенок, расположены над вторыми участками фиксирующих пазов и выполнены с шириной, не превышающей ширину вторых участков фиксирующих пазов.

Целесообразно, чтобы ширина первого и второго участков каждого фиксирующего паза соответствовала толщине первой боковой стенки.

Первый и второй участки каждого фиксирующего паза могут сопрягаться между собой через участок ступенчатой формы.

Ящик может быть выполнен из слоистого материала.

Боковые торцы первых боковых стенок могут быть снабжены дополнительными отклоняющимися соединительными выступами, выполненными в виде Т-образных плоских элементов, содержащих стойку и полку, при этом стойки выполнены заодно с соответствующей первой боковой стенкой, а полками являются соединительные выступы первых боковых стенок, расположенные ниже первых соединительных выступов, при этом вторые боковые стенки снабжены дополнительными фиксирующими пазами для дополнительных отклоняющихся соединительных выступов.

Боковые стороны дна могут быть снабжены отклоняющимися несущими выступами, выполненными в виде Т-образных плоских элементов, содержащих стойку и полку, при этом стойки выполнены заодно с дном, а полками являются несущие выступы дна, в нижней части соответствующей боковой стенки выполнены фиксирующие пазы для размещения в них отклоняющихся несущих выступов дна, при этом указанные фиксирующие пазы выполнены состоящими из двух участков, первый участок, расположенный дальше от нижнего торца боковой стенки, выполнен с длиной и шириной, обеспечивающими прохождение через него полки Т-образного элемента, а второй участок, расположенный ближе к нижнему торцу боковой стенки, выполнен с длиной и шириной, обеспечивающими размещение в нем стойки Т-образного плоского элемента с возможностью зацепления полки Т-образного элемента с краями второго участка фиксирующего паза.

Рядом с крайним опорным выступом боковых стен может быть выполнен дополнительный опорный выступ, отделенный от крайнего опорного выступа выемкой.

В верхней части боковых стенок могут быть сформированы посадочные выступы с посадочными выемками, геометрия которых выполнена из условия возможности размещения в них противолежащих опорных выступов и выемок нижней части боковых стенок.

Заявляемое изобретение поясняется фигурами.

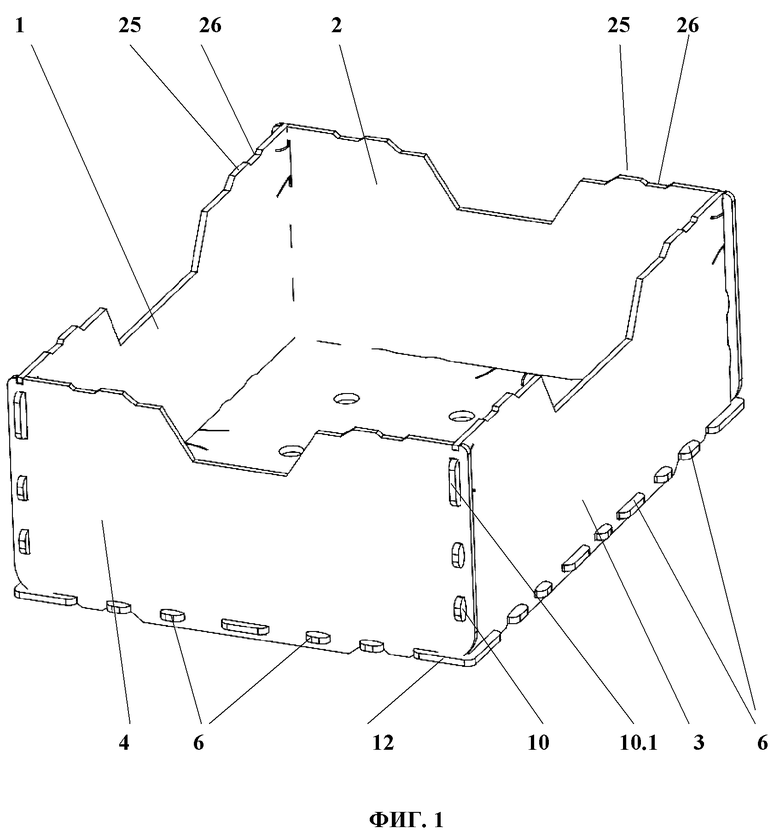

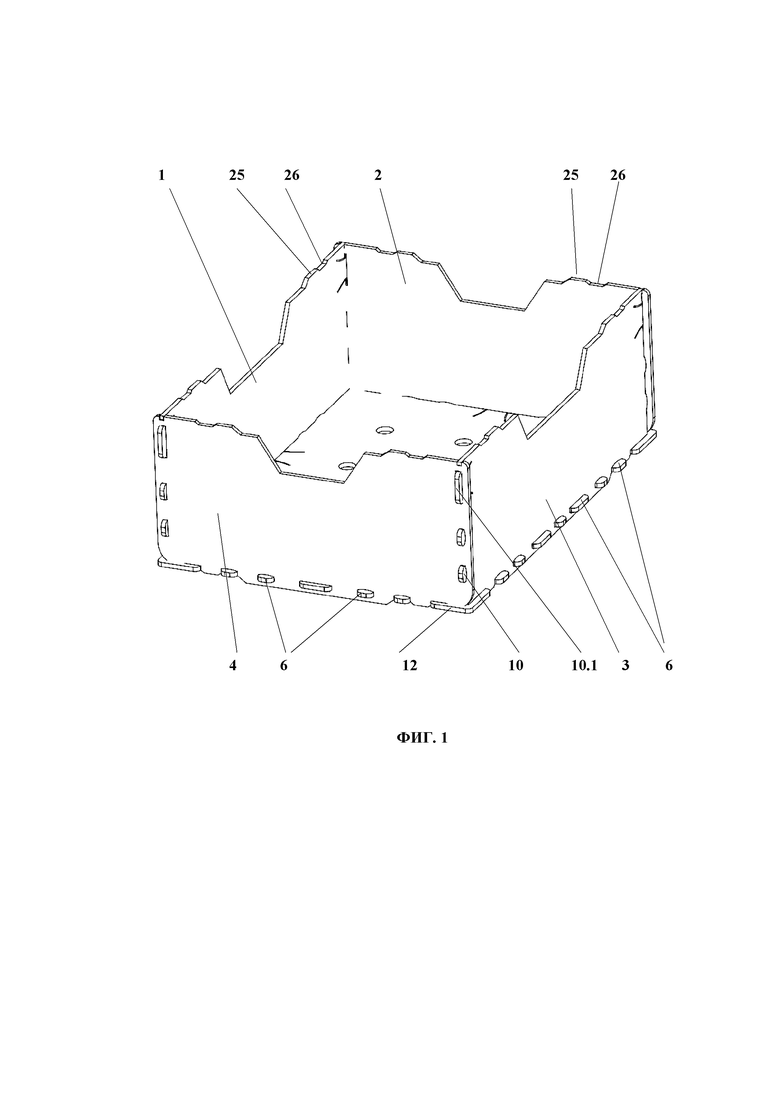

На фиг. 1 изображен заявляемый тарный ящик;

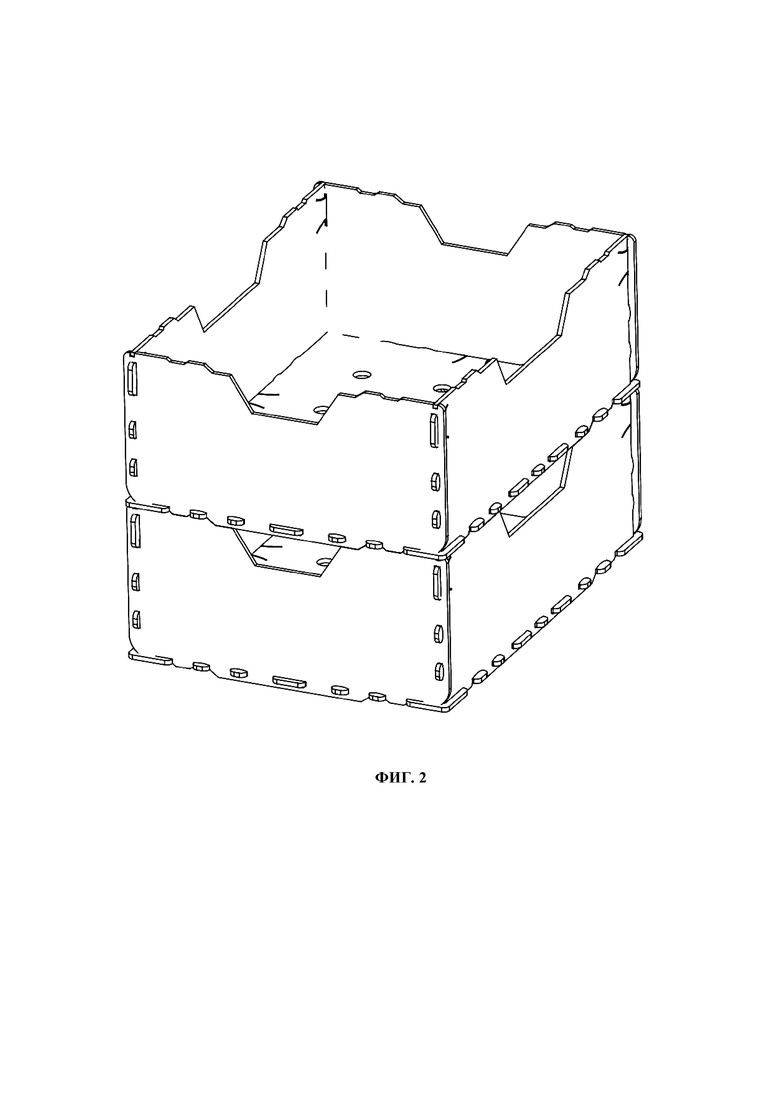

На фиг. 2 изображены два ящика, установленные друг на друга;

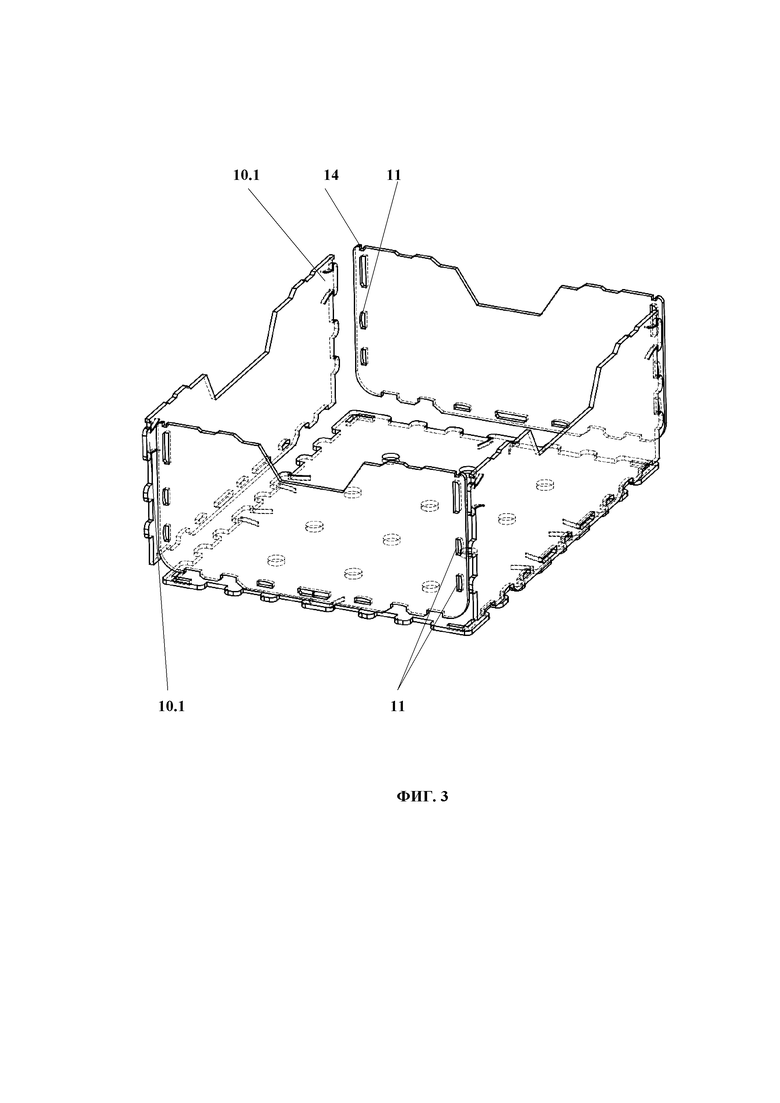

На фиг. 3 изображен заявляемый ящик с рассоединенными стенками и дном;

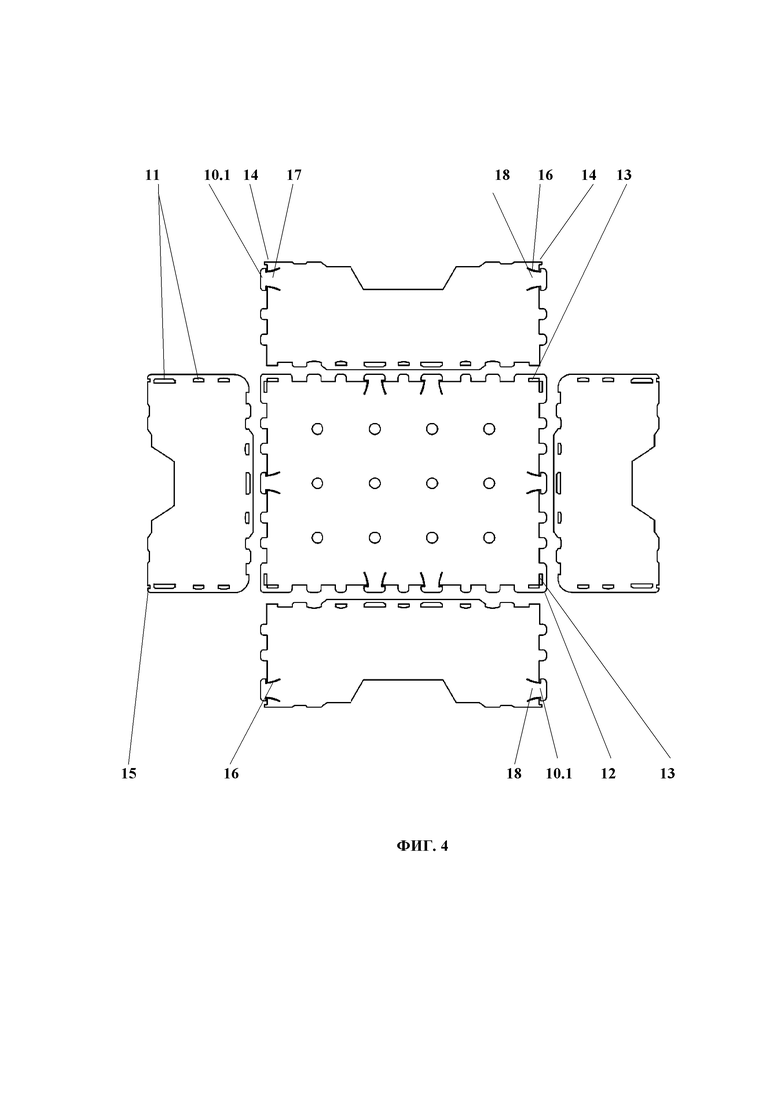

На фиг. 4 изображены элементы заявляемого ящика;

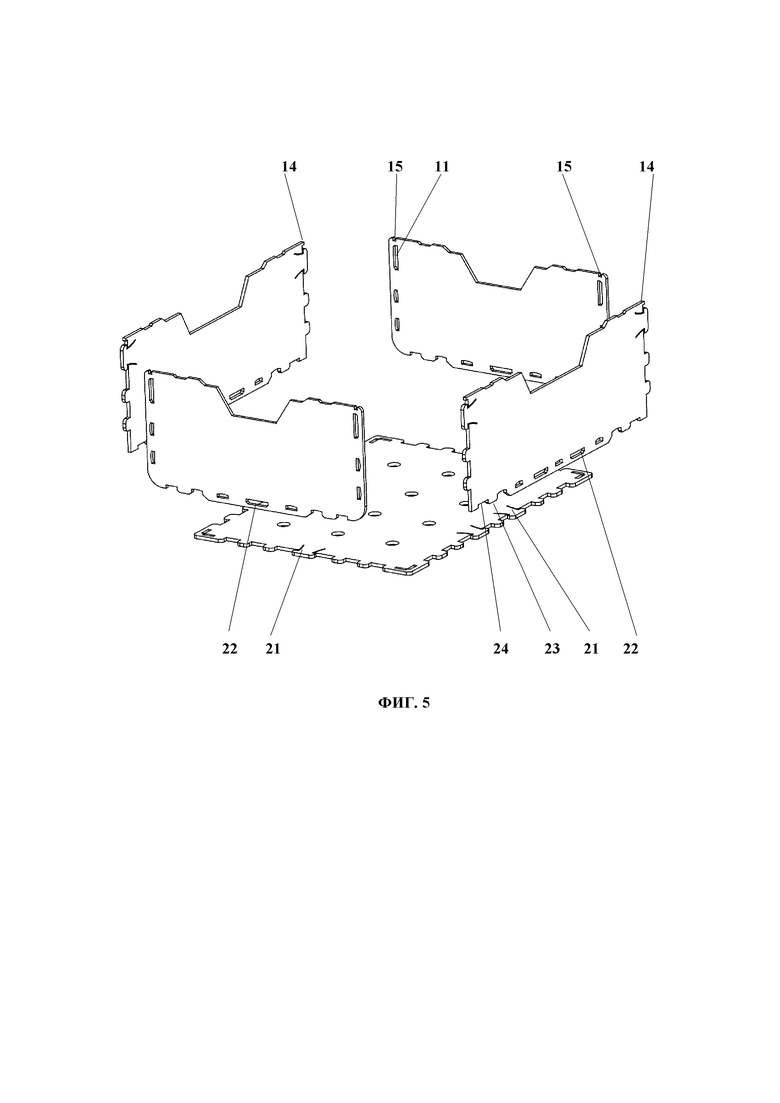

На фиг. 5 изображены элементы заявляемого ящика с поднятыми стенками;

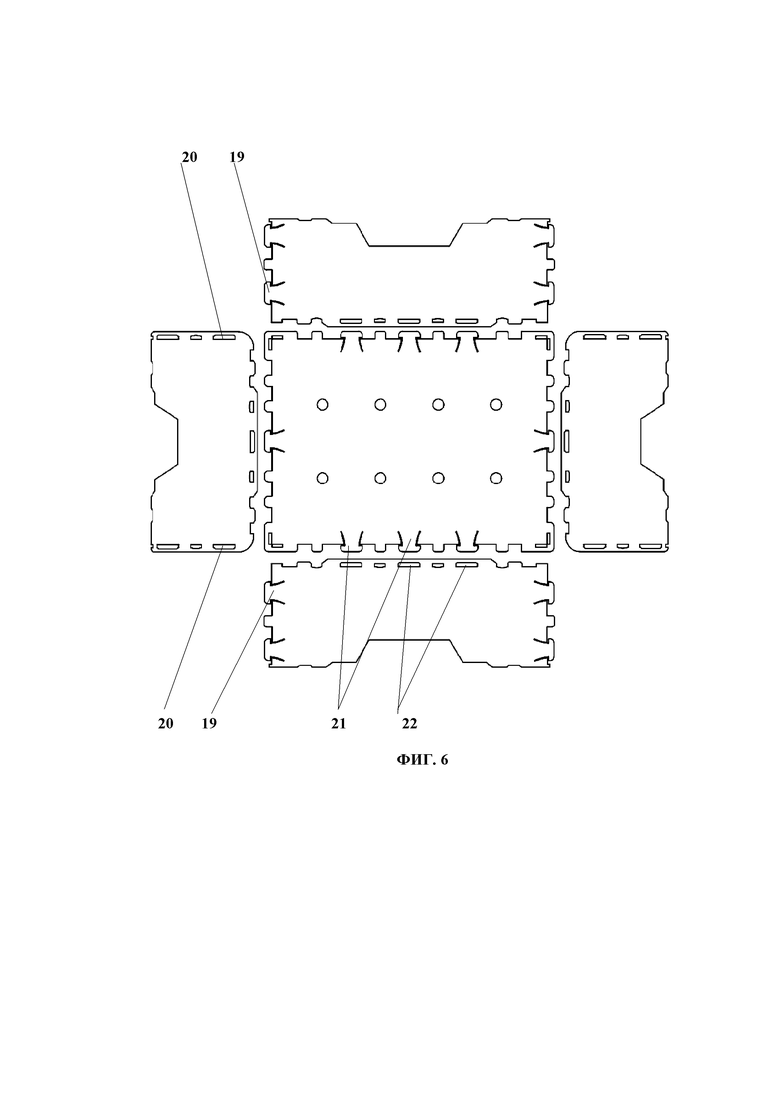

На фиг. 6 изображены элементы заявляемого ящика с дополнительными отклоняющимися выступами;

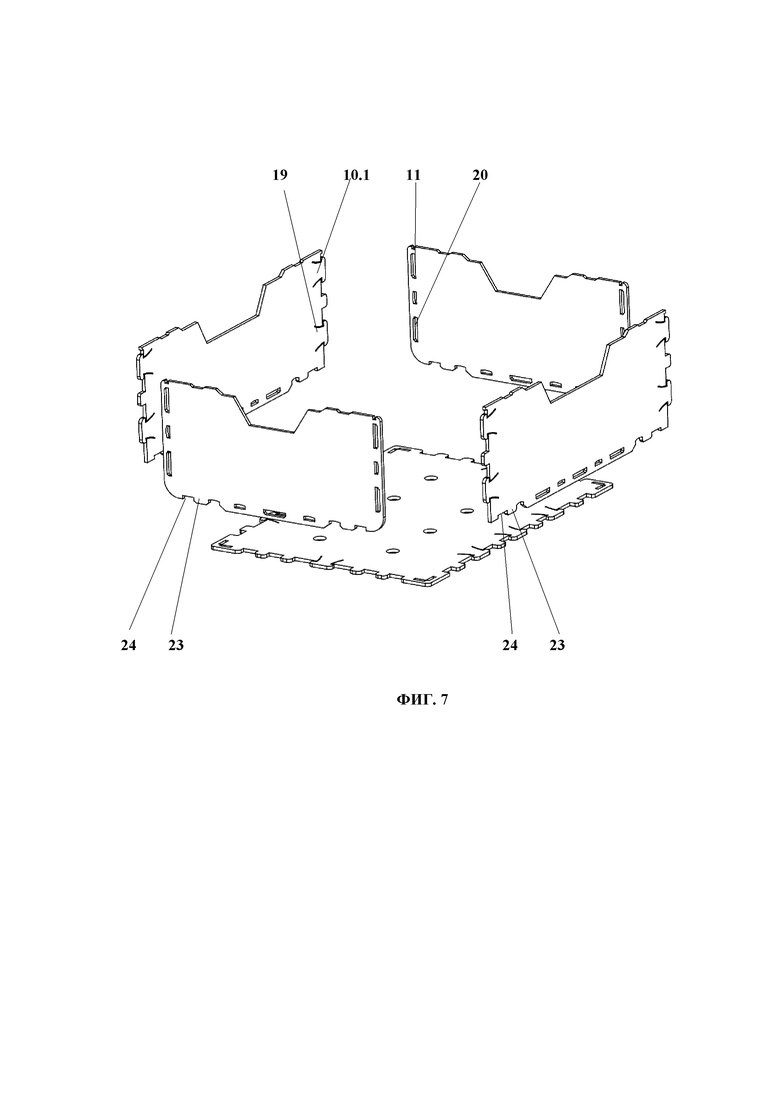

На фиг. 7 изображены элементы заявляемого ящика с дополнительными отклоняющимися выступами с поднятыми стенками.

Позиции на фигурах

1, 3 – первые боковые стенки;

2, 4 – вторые боковые стенки;

5 – дно;

6 – несущие выступы;

7 – пазы для несущих выступов;

8 – выемки;

9 – крайние опорные выступы;

10 – соединительные выступы;

10.1 – первые соединительные выступы;

11 – пазы для соединительных выступов;

12 – углы дна;

13 – пазы в углах дна (угловые пазы);

14 – крайние верхние выступы;

15 – выемки для крайних верхних выступов;

16 – прорези;

17 – Т-образные плоские элементы;

18 – стойки Т-образных плоских элементов;

19 – дополнительные отклоняющиеся выступы;

20 – дополнительные фиксирующие пазы;

21 – отклоняющиеся несущие выступы дна;

22 – пазы для отклоняющихся несущих выступов дна;

23 – дополнительный опорный выступ;

24 – выемка;

25 – посадочные выступы;

26 – посадочные выемки.

Заявляемый тарный ящик имеет форму параллелепипеда, содержит четыре боковые стенки 1,2,3,4 и дно 5, которое по периметру снабжено несущими выступами 6, выполненными заодно с дном 5; вдоль нижней части каждой боковой стенки 1,2,3,4 выполнены пазы 7 в виде сквозных отверстий, предназначенные для размещения в них несущих выступов 6 дна. Несущие выступы 6 взаимодействуют с пазами 7 по принципу – «шип-паз», обеспечивая фиксацию дна 5 относительно боковых стенок 1,2,3,4. В нижних частях боковых стен 1,2,3,4 около их вертикальных торцов выполнены выемки 8 с образованием крайних опорных выступов 9. Таких выемок может быть одна или две (или иное количество). Главное – чтобы были образованы крайние опорные выступы, которые будут устанавливаться в пазы 13, выполненные в углах дна 5. Вертикальные торцы первых двух противолежащих боковых стенок 1,3 снабжены соединительными выступами 10, выполненными заодно с соответствующей боковой стенкой 1,3; вторые противолежащие боковые стенки 2,4 ящика имеют длину большую, чем расстояние между двумя первыми боковыми стенками 1, 3 с соединительными выступами 10; при этом вдоль вертикальных торцов во вторых противолежащих боковых стенках 2, 4 выполнены пазы 11 в виде сквозных отверстий, предназначенных для размещения в них соединительных выступов 10. В данном случае соединение боковых стен между собой также осуществляется по известному принципу «шип-паз», обеспечивая фиксацию боковых стенок относительно друг друга.

Каждый угол 12 дна 5 образован крайними несущими выступами 6 его смежных сторон, при этом в каждом углу 12 дна выполнены пазы 13 в виде сквозных отверстий, предназначенных для размещения в них крайних опорных выступов боковых стенок. Такое сочетание соединений по принципу «шип-паз» между дном 5 и боковыми стенами 1,2,3,4, между боковыми стенами 1,2,3,4 между собой, а также межу боковыми стенами 1,2,3,4 и углами 12 дна обеспечивает, во-первых фиксацию всех конструктивных элементов ящика относительно друг друга, а также обеспечивает жесткую фиксацию относительно углов дна мест углов ящика, образованных при соединении противолежащих боковых сторон.

В процессе транспортировки нагруженных ящиков, углы ящиков наиболее подвержены деформациям и повреждению, как от веса груза, так и от соударений ящиков между собой. Поэтому в заявляемом ящике жестко фиксируют его углы между боковыми сторонами 1,2,3,4 относительно дна 5.

В прототипе боковые стенки ящика опирались на его углы, при этом в пазы углов дна вставлялись выступы (посадочные выступы) расположенного ниже ящика. Опыт эксплуатации таких ящиков показал, что такая конструкция не исключает «разъезжание» стенок ящика. При этом такое «разъезжание» начинается именно в нижних углах ящика в процессе его транспортировки с грузом. Начавшееся в нижних углах ящика расхождение его боковых стенок приводит к тому, что такое расхождение начинается по всей высоте боковых стенок.

Для исключения «разъезжания», расхождения стенок ящика в его нижних углах, боковые стенки 1,2,3,4 жестко фиксируют относительно дна путем размещения крайних опорных выступов 9 боковых стенок в угловых пазах 13 дна 5 ящика. При такой фиксации исключается возможность смещения боковых стенок 1,2,3,4 в их нижних углах относительно дна 5.

Боковые торцы первых боковых стенок 1,3 в их верхних частях снабжены крайними верхними выступами 14, расположенными над соединительными выступами 10; при этом крайние верхние выступы 14 первых боковых стенок 1,3 предназначены для их размещения в выемках 15, выполненных в верхних частях вторых боковых стенок 2,4. В собранном виде верхние выступы 14 первых боковых сторон размещаются в выемках 15, выполненных в верхних частях вторых боковых сторон, фиксируя от горизонтальных смещений углы ящика в их верхней части. Выступы 14, совместно с соединительными выступами 10, предотвращают горизонтальное смещение первых боковых сторон ящика 1,3 относительно вторых боковых сторон 2,4 при нагрузках, воздействующих преимущественно на первые боковые стенки 1,3, которые возникают в процессе транспортировки вследствие смещения груза, находящегося в ящике.

Предотвращение «разъезжания», расхождения стенок 1,3 относительно стенок 2,4 при преимущественных нагрузках от смещения груза в процессе транспортировки, воздействующих на стенки 2,4 (в результате которых выступы 10 могут выйти из пазов 11) обеспечивают следующим образом.

Первые соединительные выступы 10.1 первых боковых стенок 1,3, расположенные непосредственно под крайними верхними выступами 14, выполняют с возможностью отклонения относительно поверхности боковой стенки 1,3. Для этого в первых боковых стенках 1,3 напротив указанных первых соединительных выступов 10.1 выполнены сквозные прорези 16 с образованием Т-образных плоских элементов 17, содержащих стойку 18 и полку; при этом стойки 18 выполнены заодно с соответствующей первой боковой стенкой 1,3, а полками являются первые соединительные выступы 10.1 первых боковых стенок 1,3. Пазы 11, предназначенные для размещения в них первых соединительных выступов 10.1, являются фиксирующими и выполнены состоящими из двух участков, первый участок, расположенный дальше от соответствующего вертикального торца второй боковой стенки 2,4, выполнен с длиной и шириной, обеспечивающими прохождение через него соответствующего первого соединительного выступа 10.1, а второй участок, расположенный ближе к вертикальному торцу соответствующей второй боковой стенки 2,4, выполнен с длиной и шириной, обеспечивающими размещение в нем стойки 18 соответствующего Т-образного плоского элемента с возможностью зацепления полки 10.1 Т-образного элемента с краями второго участка фиксирующего паза.

При сборке ящика полки 10.1 размещают в первом участке соответствующего фиксирующего паза 11 и затем полку сдвигают до упора во второй участок фиксирующего паза. При этом полка 10.1 (верхний соединительный выступ) будет зацепляться с краями участка, предотвращая возможность перемещения стенки 1,3 относительно стенки 2, 4 в продольном направлении (вдоль стенки 1,3). Таким образом устраняется риск выхода соединительных выступов 10 из пазов 11 при нагрузках, воздействующих на стенки 2,4 при смещении груза.

Чтобы зафиксировать плоскости боковых стен 1,3 именно на уровне расположения участка, исключив самопроизвольное перемещение полки 10.1 в участок вслед за всей боковой стеной, выемки 15 располагают над вторыми участками фиксирующих пазов. Тем самым обеспечивается фиксация положения стенок 1,3 таким образом, чтобы их торцы располагались напротив вторых участков фиксирующих пазов. При этом будет исключено самопроизвольное смещение стойки 18 с полкой 10.1 в первый участок фиксирующего паза.

Такое смещение может иметь место при расположении выемки 15 над первым участком фиксирующего паза. Поскольку в этом случае положение стен 1,3 будет зафиксировано таким образом, что их торцы будут расположены напротив первых участков фиксирующих пазов. Т.к. стойки 18 выполнены заодно с боковыми стенками 1,3, следовательно, они также будут стремиться занять положение в одной плоскости с боковыми стенками. При смещении стойки 18 в первый участок фиксирующего паза, полка 10.1 будет иметь возможность свободного выхода из паза (т.к. не будет обеспечено ее зацепление с краями паза). Следовательно, при преимущественных нагрузках на стенки 2,4 от смещения груза соединительные выступы 10 будут выходить из пазов 11 и целостность ящика будет нарушена.

Таким образом, выемки 15, выполненные в верхних частях вторых боковых стенок 2,4 и предназначенные для размещения в них крайних верхних выступов 14 первых боковых стенок 1,3, располагают над вторыми участками фиксирующих пазов и выполняют с шириной не превышающей ширину вторых участков фиксирующих пазов с целью обеспечения надежного и постоянного зацепления полок 10.1 с краями второго участка фиксирующего паза и исключения выхода соединительных выступов 10 из пазов 11 при преимущественных нагрузках от смещения груза на стенки 2,4.

Если ширина выемки 15 будет превышать ширину второго участка, в этом случае также возможно частичное смещение стойки 18 в первый участок фиксирующего паза, что будет снижать надежность зацепления полки 10.1 с краями второго участка фиксирующего паза.

Ширина первого и второго участков каждого фиксирующего паза 11 соответствует толщине первой боковой стенки 1,3 для обеспечения однозначного положения боковых стенок 1,3 так, чтобы их торцы располагались напротив участка и чтобы исключить излишние вырезы в стенках, нецелесообразно уменьшающих их надежность.

Первый и второй участки каждого фиксирующего паза 11 сопрягаются между собой через участок ступенчатой формы. Это наиболее целесообразная форма сопряжения (по сравнению с дугообразной), т.к. создает большие препятствия при самопроизвольном смешении стойки 18.

Ящик выполнен из слоистого материала, например, из фанеры, шпона, пластика, МДФ, картона, обладающие достаточными упругими свойствами с тем, чтобы обеспечить отклонение Т-образных элементов и их последующую целостность. Возможен другой материал, главное, чтобы была возможность выполнить Т-образные элементы и обеспечить их целостность при их отклонении в процессе сборки ящика.

Боковые торцы первых боковых стенок 1,3 могут быть снабжены дополнительными отклоняющимися соединительными выступами 19, выполненными в виде Т-образных плоских элементов, содержащих стойку и полку, при этом стойки выполнены заодно с соответствующей первой боковой стенкой, а полками являются соединительные выступы 10 первых боковых стенок, расположенные ниже первых соединительных выступов 10.1, при этом вторые боковые стенки 2,4 снабжены дополнительными фиксирующими пазами 20, расположенных ниже первых фиксирующих пазов 11, для дополнительных отклоняющихся соединительных выступов 19. Это позволит дополнительно усилить соединение боковых стен между собой и позволит использовать ящика при перевозке более тяжелой продукции.

Боковые стороны дна 5 снабжены отклоняющимися несущими выступами 21 выполненными в виде Т-образных плоских элементов, содержащих стойку и полку, при этом стойки выполнены заодно с дном 5, а полками являются несущие выступы 6 дна, при этом в нижней части соответствующей боковой стенки выполнены фиксирующие пазы 22 для размещения в них отклоняющихся несущих выступов 21 дна. При этом фиксирующие пазы 22 выполнены состоящими из двух участков, первый участок, расположенный дальше от нижнего торца боковой стенки, выполнен с длиной и шириной, обеспечивающими прохождение через него полки Т-образного элемента, а второй участок, расположенный ближе к нижнему торцу боковой стенки, выполнен с длиной и шириной, обеспечивающими размещение в нем стойки Т-образного плоского элемента с возможностью зацепления полки Т-образного элемента с краями второго участка фиксирующего паза. Такое исполнение не только обеспечит фиксацию положения дна 4 относительно стенок 1,2,3,4, но повысит надежность ящика за счет исключения возможности рассоединения несущих выступов 6 дна и пазов 7 при нагрузках на стенки 1,2,3,4 ящика от смещения груза.

Рядом с крайним опорным выступом 9 боковых стен может быть выполнен дополнительный опорный выступ 23, отделенным от крайнего опорного выступа 9 выемкой 24. Таким образом будет обеспечиваться большая надежность ящика, поскольку чередованием опорных выступов, выемок и пазов можно регулировать в зависимости от характера груза, нагрузки на дно ящика. Поскольку при зацеплении несущих выступов дна с пазами в виде сквозных отверстий в нижних частях боковых стенок несущие выступы (в нагруженном ящике) будут давить на нижние края пазов, создавая соответствующие напряженности в стенках и в дне.

При наличии выемок, взаимодействующих с несущими выступами дна в нагруженном ящике, указанные несущие выступы будут стремиться сохранить свое первоначальное положение (в соответствие с плоскостью дна) и будут прижиматься к верхним краям выемок.

Т.е. в области выемок и пазов в нижних частях боковых стенок будут создаваться разнонаправленные напряженности, частично компенсируя друг друга, обеспечивая большую сохранность дна нагруженного ящика.

В верхней части боковых стенок 1,2,3,4 сформированы посадочные выступы 25 с посадочными выемками 26, геометрия которых выполнена из условия возможности размещения в них противолежащих опорных выступов 9, 23 и выемок 8, 24 нижней части боковых стенок. Посредством посадочных выступов и выемок в нижних частях боковых стен обеспечивается возможность более устойчивой фиксации верхних ящиков относительно нижних при их установке в штабель. При этом посадочный выступ нижерасположенного ящика будет дополнительно фиксировать несущий выступ, расположенный в соответствующей выемки в нижней части вышерасположенного ящика, дополнительно разгружая дно расположенного выше ящика за счет того, что частично нагрузки с несущих выступов дна будут перераспределяться на посадочные выступы расположенных ниже ящиков.

Заявляемый ящик обладает конструкцией, позволяющей его неоднократную сборку и разборку.

При сборке ящика размещают несущие выступы дна в соответствующие выемки и пазы, выполненные в нижних частях боковых сторон. При этом полки отклоняющихся Т-образных элементов сначала размещают в первых участках фиксирующих пазов, а затем их сдвигают до упора во второй участок фиксирующих пазов.

Затем обеспечивают соединение боковых сторон между собой, располагая соединительные выступы первых боковых сторон в соответствующих пазах вторых боковых сторон. При этом полки отклоняющихся Т-образных элементов сначала размещают в первых участках фиксирующих пазов, а потом сдвигают их до упора во второй участок фиксирующих пазов с тем, чтобы обеспечить зацепление полок Т-образных элементов с краями второго участка фиксирующих пазов.

При разборке ящика, сначала у всех отклоняющихся Т-образных элементов сдвигают стойки так, чтобы полки указанных элементов располагались в первых участках фиксирующих пазов. Затем беспрепятственно осуществляют рассоединение всех выступов и пазов. Хранение ящика до следующего использования осуществляется в разобранном виде, что обеспечивает удобство перевозки порожних ящиков и целостность при хранении и перевозке.

Изобретение относится к устройствам, предназначенным для перевозки и хранения продуктов, в том числе овощей, фруктов и т.п. В заявляемом ящике каждый угол дна образован выполненными заодно крайними несущими выступами его смежных сторон, при этом в каждом углу дна выполнены пазы в виде сквозных отверстий, предназначенных для размещения в них крайних опорных выступов боковых стенок. Боковые торцы первых боковых стенок в их верхних частях снабжены крайними верхними выступами, расположенными над соединительными выступами, при этом крайние верхние выступы первых боковых стенок предназначены для их размещения в выемках, выполненных в верхних частях вторых боковых стенок. Первые соединительные выступы первых боковых стенок, расположенные непосредственно под крайними верхними выступами, выполнены с возможностью отклонения относительно поверхности боковой стенки, для этого в первых боковых стенках напротив указанных первых соединительных выступов выполнены сквозные прорези с образованием Т-образных плоских элементов, содержащих стойку и полку. Стойки выполнены заодно с соответствующей первой боковой стенкой, а полками являются первые соединительные выступы первых боковых стенок. Пазы, предназначенные для размещения в них первых соединительных выступов, являются фиксирующими и выполнены состоящими из двух участков, первый участок, расположенный дальше от соответствующего вертикального торца второй боковой стенки, выполнен с длиной и шириной, обеспечивающими прохождение через него соответствующего первого соединительного выступа, а второй участок, расположенный ближе к вертикальному торцу соответствующей второй боковой стенки, выполнен с длиной и шириной, обеспечивающими размещение в нем стойки соответствующего Т-образного плоского элемента с возможностью зацепления полки Т-образного элемента с краями второго участка фиксирующего паза. Выемки, выполненные в верхних частях вторых боковых стенок и предназначенные для размещения в них крайних верхних выступов первых боковых стенок, расположены над вторыми участками фиксирующих пазов и выполнены с шириной, не превышающей ширину вторых участков фиксирующих пазов. Технический результат заключается в упрощении конструкции ящика, повышении надежности, повышении удобства в эксплуатации за счет возможности разбора ящика после его использования и транспортировке пустых ящиков в разобранном состоянии. 7 з.п. ф-лы, 7 ил.

1. Тарный ящик, имеющий форму параллелепипеда, содержащий четыре боковые стенки и дно, которое по периметру снабжено несущими выступами, выполненными заодно с дном, вдоль нижней части каждой боковой стенки выполнены пазы в виде сквозных отверстий, предназначенные для размещения в них несущих выступов дна, в нижних частях боковых стен около их вертикальных торцов выполнены выемки с образованием крайних опорных выступов, вертикальные торцы первых двух противолежащих боковых стенок снабжены соединительными выступами, выполненными заодно с соответствующей боковой стенкой, вторые противолежащие боковые стенки ящика имеют длину большую, чем расстояние между двумя первыми боковыми стенками с соединительными выступами, при этом вдоль вертикальных торцов во вторых противолежащих боковых стенках выполнены пазы в виде сквозных отверстий, предназначенных для размещения в них соединительных выступов, отличающийся тем, что каждый угол дна образован выполненными заодно крайними несущими выступами его смежных сторон, при этом в каждом углу дна выполнены пазы в виде сквозных отверстий, предназначенных для размещения в них крайних опорных выступов боковых стенок, боковые торцы первых боковых стенок в их верхних частях снабжены крайними верхними выступами, расположенными над соединительными выступами, при этом крайние верхние выступы первых боковых стенок предназначены для их размещения в выемках, выполненных в верхних частях вторых боковых стенок, первые соединительные выступы первых боковых стенок, расположенные непосредственно под крайними верхними выступами, выполнены с возможностью отклонения относительно поверхности боковой стенки, для этого в первых боковых стенках напротив указанных первых соединительных выступов выполнены сквозные прорези с образованием Т-образных плоских элементов, содержащих стойку и полку, при этом стойки выполнены заодно с соответствующей первой боковой стенкой, а полками являются первые соединительные выступы первых боковых стенок, пазы, предназначенные для размещения в них первых соединительных выступов, являются фиксирующими и выполнены состоящими из двух участков, первый участок, расположенный дальше от вертикального торца второй боковой стенки, выполнен с длиной и шириной, обеспечивающими прохождение через него первого соединительного выступа, а второй участок, расположенный ближе к вертикальному торцу второй боковой стенки, выполнен с длиной и шириной, обеспечивающими размещение в нем стойки Т-образного плоского элемента с возможностью зацепления полки Т-образного элемента с краями второго участка фиксирующего паза, выемки, выполненные в верхних частях вторых боковых стенок и предназначенные для размещения в них крайних верхних выступов первых боковых стенок, расположены над вторыми участками фиксирующих пазов и выполнены с шириной, не превышающей ширину вторых участков фиксирующих пазов.

2. Ящик по п. 1, отличающийся тем, что ширина первого и второго участков каждого фиксирующего паза соответствует толщине первой боковой стенки.

3. Ящик по п. 1, отличающийся тем, что первый и второй участки каждого фиксирующего паза сопрягаются между собой через участок ступенчатой формы.

4. Ящик по п. 1, отличающийся тем, что выполнен из слоистого материала.

5. Ящик по п. 1, отличающийся тем, что боковые торцы первых боковых стенок снабжены дополнительными отклоняющимися соединительными выступами, выполненными в виде Т-образных плоских элементов, содержащих стойку и полку, при этом стойки выполнены заодно с соответствующей первой боковой стенкой, а полками являются соединительные выступы первых боковых стенок, расположенные ниже первых соединительных выступов, при этом вторые боковые стенки снабжены дополнительными фиксирующими пазами, расположенными ниже первых фиксирующих пазов для дополнительных отклоняющихся соединительных выступов.

6. Ящик по п. 1, отличающийся тем, что боковые стороны дна снабжены отклоняющимися несущими выступами, выполненными в виде Т-образных плоских элементов, содержащих стойку и полку, при этом стойки выполнены заодно с дном, а полками являются несущие выступы дна, в нижней части соответствующей боковой стенки выполнены фиксирующие пазы для размещения в них отклоняющихся несущих выступов дна, при этом указанные фиксирующие пазы выполнены состоящими из двух участков, первый участок, расположенный дальше от нижнего торца боковой стенки, выполнен с длиной и шириной, обеспечивающими прохождение через него полки Т-образного элемента, а второй участок, расположенный ближе к нижнему торцу боковой стенки, выполнен с длиной и шириной, обеспечивающими размещение в нем стойки Т-образного плоского элемента с возможностью зацепления полки Т-образного элемента с краями второго участка фиксирующего паза.

7. Ящик по п. 1, отличающийся тем, что рядом с крайним опорным выступом боковых стен выполнен дополнительный опорный выступ, отделенный от крайнего опорного выступа выемкой.

8. Ящик по п. 7, отличающийся тем, что в верхней части боковых стенок сформированы посадочные выступы с посадочными выемками, геометрия которых выполнена из условия возможности размещения в них противолежащих опорных выступов и выемок нижней части боковых стенок.
