БЛОК РАСПРЕДЕЛЕНИЯ ПИТАНИЯ ДЛЯ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И УПРАВЛЕНИЯ ПИТАНИЕМ И СТОЕЧНАЯ СИСТЕМА ДЛЯ МОНТАЖА БЛОКА РАСПРЕДЕЛЕНИЯ ПИТАНИЯ Российский патент 2025 года по МПК H01R31/02

ОБЛАСТЬ ТЕХНИКИ

[001] Настоящее изобретение относится, но без ограничения, к области техники подачи электропитания и, в частности, к блоку распределения питания и стоечной системе.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

[002] Блок распределения питания (PDU) представляет собой розетку распределения питания, пригодную для монтажа, например, на монтажном шкафу. PDU выполняет функции распределения питания и управления питанием и обеспечивает питание для электронного устройства, такого как монтажный шкаф, сервер и дата-центр.

[003] Однако современный PDU обычно управляет выводом питания из всех розеток посредством одного переключателя. Это не может удовлетворить требование пользователей, которое заключается в отключении некоторых источников питания, и ухудшает пользовательский опыт. Кроме этого, существуют некоторые недостатки, такие как протяженная и сложная внутренняя разводка PDU, которая негативно влияет на уменьшение размеров PDU.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[004] В настоящем изобретении предоставлены блок распределения питания для распределения питания и управления питанием и стоечная система для монтажа блока распределения питания.

[005] В первом аспекте согласно одному варианту осуществления настоящего изобретения предоставлен блок распределения питания для распределения питания и управления питанием, содержащий:

клеммную колодку, имеющую клемму ввода для подачи питания и клемму вывода для подачи питания;

по меньшей мере одну монтажную площадку, соответственно электрически соединенную с клеммой вывода;

несколько групп клемм вывода питания, причем каждая группа клемм вывода питания состоит из по меньшей мере одной клеммы вывода питания, и каждая клемма вывода питания электрически соединена с соответствующей монтажной площадкой; и

несколько переключающих механизмов, расположенных таким образом, что переключающий механизм расположен соответственно группе клемм вывода питания, при этом переключающий механизм обеспечивает электрическое соединение соответствующей группы клемм вывода питания с соответствующей монтажной площадкой или их электрическое разъединение.

[006] В одном варианте осуществления один переключающий механизм расположен соответственно одной группе клемм вывода питания, и каждая группа клемм вывода питания состоит из двух клемм вывода питания.

[007] В одном варианте осуществления несколько групп клемм вывода питания образуют по меньшей мере два блока вывода питания, и соответствующие блоки вывода питания расположены на расстоянии друг от друга.

[008] В одном варианте осуществления блоки вывода питания расположены в первом направлении, и каждый из переключающих механизмов расположен в положении, смежном с соответствующим блоком вывода питания, и они расположены в первом направлении.

[009] В одном варианте осуществления, когда блок вывода питания состоит из нескольких групп клемм вывода питания, несколько переключающих механизмов, соответствующих блоку вывода питания, расположены во втором направлении, перпендикулярном первому направлению.

[0010] В одном варианте осуществления переключающий механизм содержит фиксирующий паз для монтажа переключающего механизма, и фиксирующий паз оснащен неподвижной направляющей, расположенной на корпусе блока распределения питания.

[0011] В одном варианте осуществления фиксирующий паз представляет собой паз типа «ласточкин хвост».

[0012] В одном варианте осуществления переключающий механизм содержит фасонное отверстие, обеспечивающее прохождение кабеля и фиксацию кабеля, и переключающий рычаг, обеспечивающий эксплуатацию; и каждая клемма вывода питания содержит разъем.

[0013] В одном варианте осуществления предусмотрено несколько монтажных площадок, и монтажные площадки присоединены независимо друг от друга к клеммной колодке.

[0014] В одном варианте осуществления блок распределения питания для распределения питания и управления питанием дополнительно содержит корпус, при этом корпус имеет: первую боковую стенку и вторую боковую стенку, проходящие в первом направлении и расположенные напротив друг друга; первую торцевую стенку и вторую торцевую стенку, предусмотренные на двух концах боковых стенок в первом направлении; и верхнюю стенку и нижнюю стенку, расположенные напротив друг друга и закрывающие пространство, окруженное первой боковой стенкой, второй боковой стенкой, первой торцевой стенкой и второй торцевой стенкой, при этом по меньшей мере часть переключающего механизма и по меньшей мере часть клеммы вывода питания открыты на первой боковой стенке.

[0015] В одном варианте осуществления переключающий рычаг переключающего механизма, предназначенный для обеспечения эксплуатации, кабель клеммы вывода питания и разъем, соединенный с концом кабеля, открыты на первой боковой стенке; и/или переключающий рычаг переключающего механизма, предназначенный для обеспечения эксплуатации, и разъем клеммы вывода питания открыты на первой боковой стенке.

[0016] В одном варианте осуществления механизм ввода питания расположен на первой торцевой стенке, механизм ввода питания электрически соединен с клеммой ввода клеммной колодки, и клеммная колодка находится внутри корпуса в положении вблизи первой торцевой стенки.

[0017] В одном варианте осуществления механизм ввода питания содержит: первое узловое кольцо, расположенное на стороне первой торцевой стенки снаружи корпуса; и второе узловое кольцо, расположенное на стороне первой торцевой стенки внутри корпуса, при этом первое узловое кольцо оснащено монтажным пазом, расположенным вдоль окружности, первая торцевая стенка корпуса оснащена сквозным отверстием для прохождения кабеля, и монтажный паз сообщается со сквозным отверстием и соединен со вторым узловым кольцом.

[0018] В одном варианте осуществления механизм ввода питания дополнительно содержит: блокирующий механизм, смонтированный на нижней стенке, при этом блокирующий механизм и нижняя стенка образуют канал для разводки, и кабель зафиксирован внутри канала для разводки.

[0019] В одном варианте осуществления по меньшей мере одна неподвижная направляющая расположена в корпусе, неподвижная направляющая смонтирована на нижней стенке, неподвижная направляющая содержит вертикальную стенку, расположенную вертикально относительно нижней стенки в смонтированном состоянии, и вертикальная стенка способна соединяться путем защелкивания с фиксирующим пазом, предусмотренным в переключающем механизме.

[0020] В одном варианте осуществления вторая торцевая стенка оснащена разъемом.

[0021] В одном варианте осуществления блок распределения питания для распределения питания и управления питанием дополнительно содержит: первый монтажный кронштейн, расположенный снаружи первой торцевой стенки и соединенный с первой торцевой стенкой, причем первый монтажный кронштейн оснащен монтажным сквозным отверстием; и второй монтажный кронштейн, расположенный снаружи второй торцевой стенки и соединенный со второй торцевой стенкой, причем второй монтажный кронштейн оснащен монтажным сквозным отверстием.

[0022] Во втором аспекте согласно одному варианту осуществления настоящего изобретения предоставлена стоечная система для монтажа блока распределения питания, содержащая: стойку и блок распределения питания согласно любому из вышеуказанных вариантов осуществления в первом аспекте, при этом стойка содержит несколько параллельных пластин, расположенных на расстоянии друг от друга, и блок распределения питания прикреплен к боковой поверхности пластины.

[0023] Блок распределения питания для распределения питания и управления питанием согласно вариантам осуществления настоящего изобретения содержит клеммную колодку, по меньшей мере одну монтажную площадку, несколько групп клемм вывода питания и несколько переключающих механизмов, при этом каждая группа клемм вывода питания состоит из по меньшей мере одной клеммы вывода питания, и каждая клемма вывода питания электрически соединена с соответствующей монтажной площадкой, таким образом избегая прямого вывода разъема и уменьшая размер блока распределения питания. Несколько переключающих механизмов расположены таким образом, что переключающий механизм расположен соответственно группе клемм вывода питания, и переключающий механизм обеспечивает электрическое соединение соответствующей группы клемм вывода питания с соответствующей монтажной площадкой или их электрическое разъединение, тем самым достигая независимого управления каждой группой клемм вывода питания, удовлетворяя требованиям пользователей и улучшая пользовательский опыт.

[0024] Кроме этого, группы клемм вывода питания расположены в первом направлении, и каждый из переключающих механизмов расположен в положении, смежном с соответствующей группой клемм вывода питания, и они расположены в первом направлении и/или втором направлении, перпендикулярном первому направлению. Следовательно, компоновка внутренней структуры блока распределения питания может быть оптимизирована посредством рациональной компоновки клемм вывода питания и переключающих механизмов и может быть достигнуто уменьшение габаритов блока распределения питания.

[0025] Следует понимать, что вышеизложенное краткое описание и следующее подробное описание являются лишь иллюстративными и наглядными и не должны ограничивать настоящее изобретение.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[0026] Прилагаемые графические материалы в данном документе включены в описание и являются его частью, иллюстрируют варианты осуществления, соответствующие настоящему изобретению, и используются вместе с описанием для пояснения принципов вариантов осуществления настоящего изобретения.

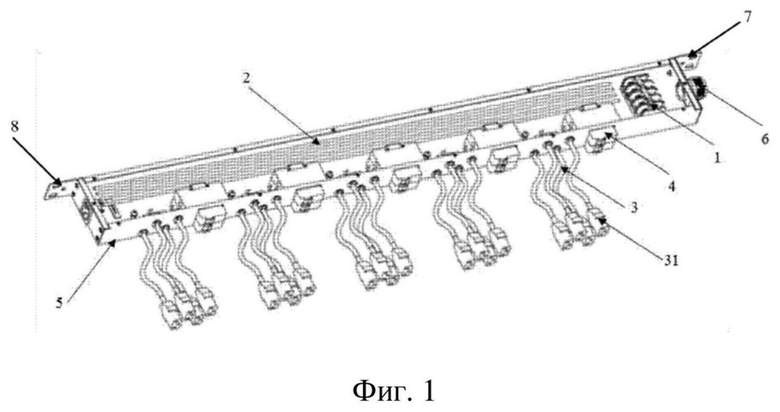

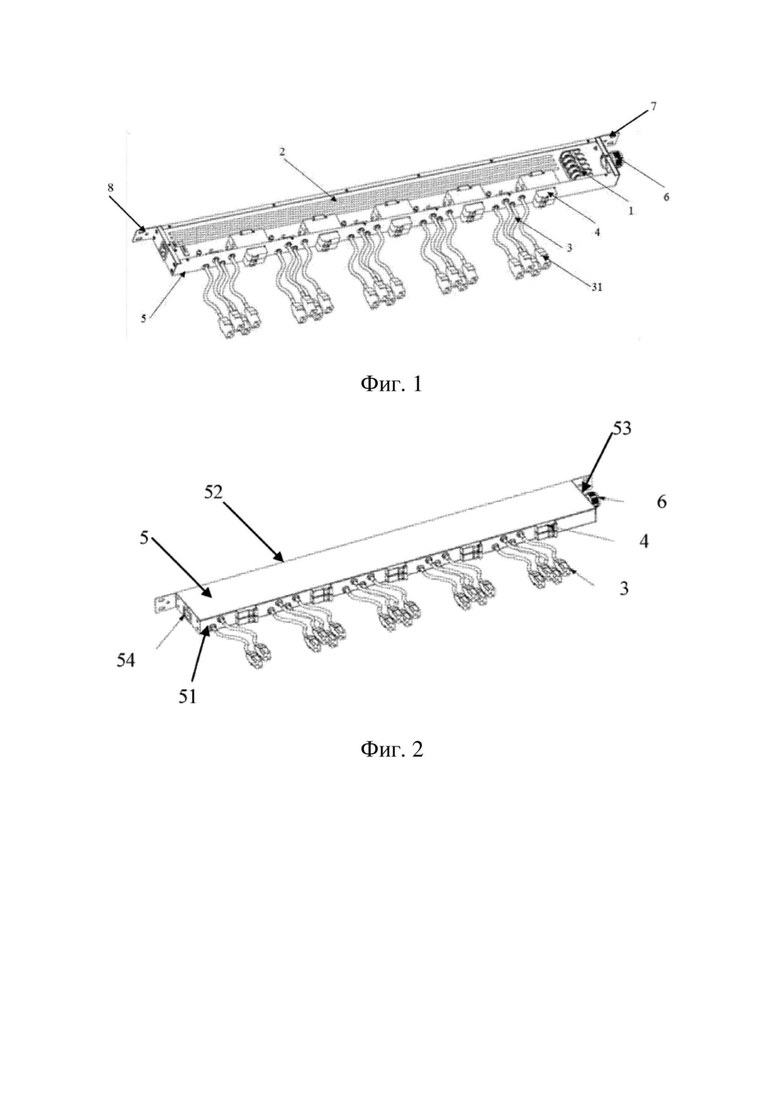

[0027] На фиг. 1 показано схематическое структурное изображение блока распределения питания, изображенного согласно иллюстративному варианту осуществления.

[0028] На фиг. 2 показано схематическое изображение наружной структуры блока распределения питания, изображенного согласно иллюстративному варианту осуществления.

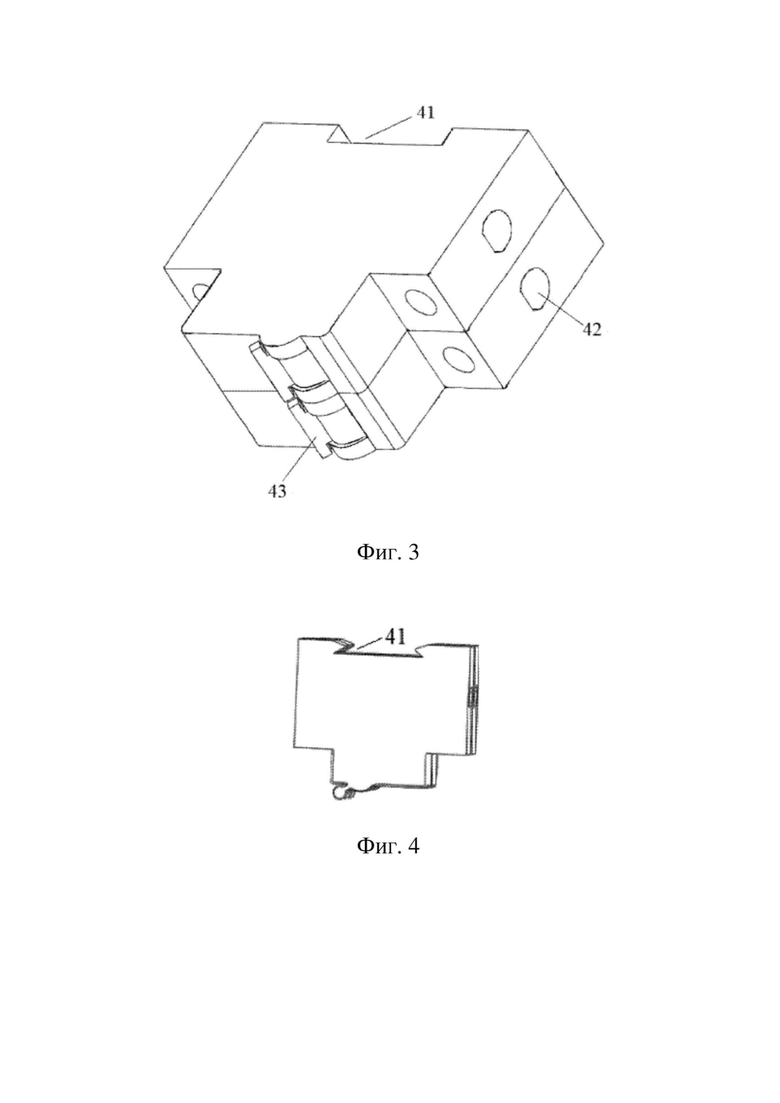

[0029] На фиг. 3 показано схематическое структурное изображение переключающего механизма, изображенного согласно иллюстративному варианту осуществления.

[0030] На фиг. 4 показано схематическое структурное изображение фиксирующего паза переключающего механизма, изображенного согласно иллюстративному варианту осуществления.

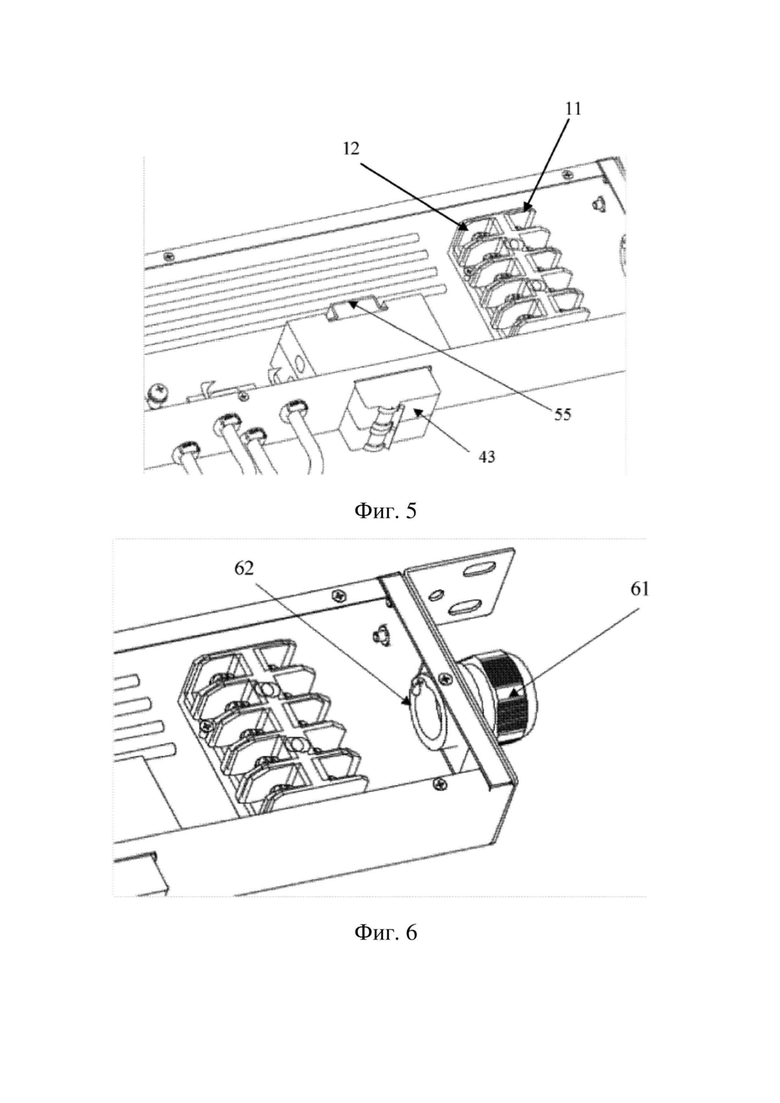

[0031] На фиг. 5 показано схематическое изображение внутренней локальной структуры блока распределения питания, изображенного согласно иллюстративному варианту осуществления.

[0032] На фиг. 6 показано схематическое структурное изображение механизма ввода питания, изображенного согласно иллюстративному варианту осуществления.

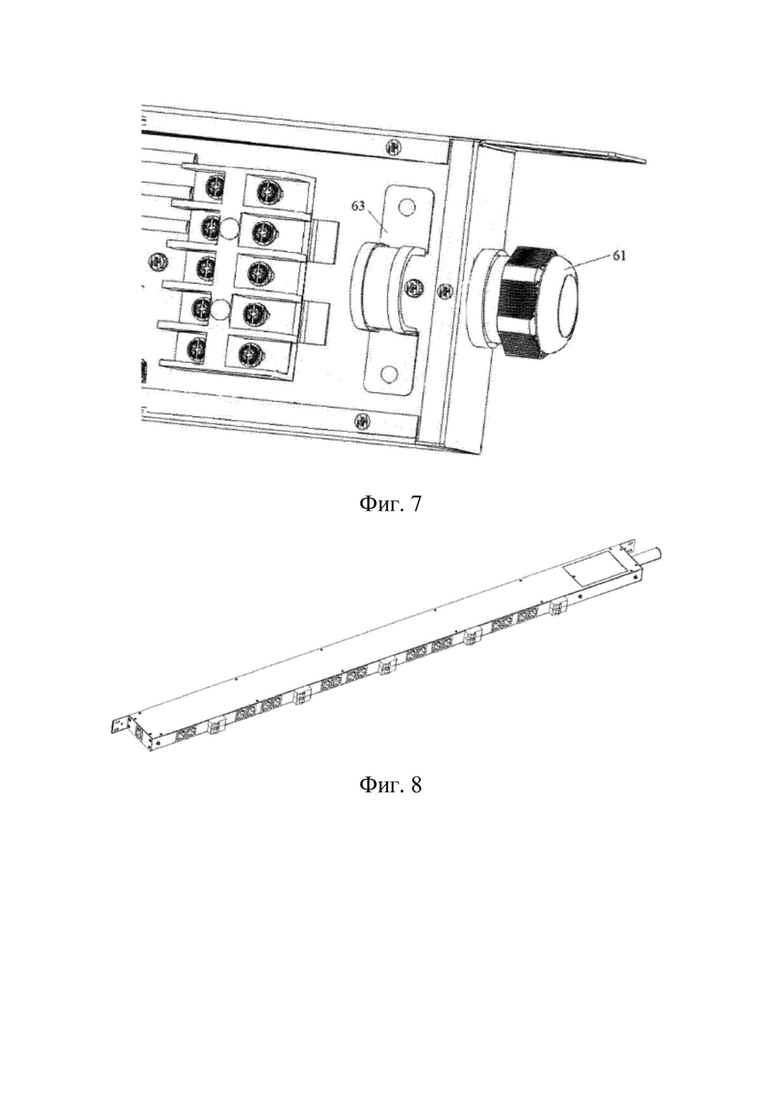

[0033] На фиг. 7 показано схематическое структурное изображение механизма ввода питания и блокирующего механизма, изображенных согласно иллюстративному варианту осуществления.

[0034] На фиг. 8 показано схематическое структурное изображение блока распределения питания, изображенного согласно другому иллюстративному варианту осуществления.

[0035] Описание ссылочных обозначений

[0036] 1 – клеммная колодка; 11 – клемма ввода; 12 – клемма вывода; 2 – монтажная площадка; 3 – группа клемм вывода питания;

31 – клемма вывода питания; 4 – переключающий механизм; 41 – фиксирующий паз; 42 – фасонное отверстие; 43 – переключающий рычаг;

5 – корпус; 51 – первая боковая стенка; 52 – вторая боковая стенка; 53 – первая торцевая стенка; 54 – вторая торцевая стенка; 55 – неподвижная направляющая;

6 – механизм ввода питания; 61 – первое узловое кольцо; 62 – второе узловое кольцо; 63 – блокирующий механизм;

7 – первый монтажный кронштейн; 8 – второй монтажный кронштейн.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0037] Иллюстративные варианты осуществления будут подробно описаны в настоящем документе, причем примеры показаны на прилагаемых графических материалах. Если не указано иное, одинаковые номера на разных сопроводительных графических материалах обозначают одни и те же или сходные элементы, когда в дальнейшем описании делаются ссылки на сопроводительные графические материалы. Варианты реализации, описанные в нижеследующих иллюстративных вариантах осуществления, не представляют собой все варианты реализации, соответствующие вариантам осуществления настоящего изобретения. Вместо этого приведенные варианты реализации представляют собой лишь примеры устройств и способов, соответствующих некоторым аспектам вариантов осуществления настоящего изобретения, подробно описанным в прилагаемой формуле изобретения.

[0038] Кроме этого, термин, обозначающий направление и ориентацию в этом описании, такой как «вверх», «вниз», «длина», «ширина» или «высота», предназначен для обозначения взаимосвязи относительных положений каждого компонента и не предназначен для ограничения ориентации и местоположения каждого компонента.

[0039] На фиг. 1 и фиг. 2 схематически изображены внутренняя структура и наружная структура блока распределения питания согласно одному варианту осуществления.

[0040] Блок распределения питания может применяться в таких устройствах как монтажный шкаф, сервер большой мощности и дата-центр. Как изображено на фиг. 1 и фиг. 2, блок распределения питания имеет в целом удлиненную форму. В этом описании направление по длине блока распределения питания называется первым направлением, его направление по толщине (направление по высоте) называется вторым направлением и его направление по ширине называется третьим направлением. Как изображено на фиг. 1, блок распределения питания содержит: клеммную колодку 1, по меньшей мере одну монтажную площадку 2, несколько групп 3 клемм вывода питания и несколько переключающих механизмов 4. Эти компоненты размещены в корпусе 5.

[0041] В одном варианте осуществления, как изображено на фиг. 1 и фиг. 5, клеммная колодка 1 расположена внутри корпуса 5 блока распределения питания вблизи торца в первом направлении. Клеммная колодка 1 содержит клемму 11 ввода для подачи питания и клемму12 вывода для подачи питания. Клемма 11 ввода соединена с внешней линией подачи питания, а клемма 12 вывода соединена с каждой монтажной площадкой 2. В случае если предусмотрено несколько линий подачи питания или несколько монтажных площадок 2, линии подачи питания могут быть соответственно соединены с входящими клеммами клеммы 11 ввода, а монтажные площадки 2 могут быть соответственно соединены с выходящими клеммами клеммы 12 вывода.

[0042] Как изображено на фиг. 1, несколько монтажных площадок 2 проходят в первом направлении, например, и зафиксированы внутри корпуса 5 параллельно друг другу. Монтажные площадки 2 расположены независимо друг от друга. Монтажные площадки 2 могут иметь одинаковую форму, увеличенную длину и т. д., или могут иметь разные формы, увеличенные длины и т. д. Монтажные площадки 2 могут иметь одинаковую или разную мощность. В этом варианте осуществления монтажная площадка 2 представляет собой медную монтажную площадку, но структура и материал монтажной площадки не ограничены конкретным образом при условии, что электропитание можно выводить из клеммной колодки 1. Кроме этого, в одном варианте осуществления, изображенном на фиг. 1, несколько монтажных площадок 2 расположены на одной стороне корпуса 5 в направлении по ширине корпуса 5, но положение размещения монтажных площадок в корпусе не ограничено этим примером.

[0043] Клемма вывода питания и группа клемм вывода питания будут описаны ниже.

[0044] Как изображено на фиг. 1 и фиг. 2, на стороне корпуса 5, противоположной стороне, на которой находятся монтажные площадки, предусмотрено несколько клемм 31 вывода питания так, что они частично открыты снаружи корпуса. Клеммы 31 вывода питания соответственно электрически соединены с монтажными площадками 2. Каждая клемма 31 вывода питания содержит, например, кабель, электрически соединенный с монтажной площадкой 2 для получения подаваемого питания, и разъем, соединенный с концом кабеля для штепсельного соединения. Длина кабеля не ограничена конкретным образом в этом варианте осуществления, и кабели соответствующих клемм 31 вывода питания могут иметь одинаковую длину или разную длину.

[0045] Как изображено на фиг. 1 и фиг. 2, для каждой клеммы 31 вывода питания, размещенной на корпусе 5, часть кабеля и разъема могут быть открыты снаружи корпуса. Каждая из клемм 31 вывода питания выполнена таким образом, что часть кабеля и разъема открыты снаружи корпуса, размер корпуса 5 можно существенно уменьшить, или количество клемм 31 вывода питания можно увеличить, в то время как размер корпуса остается относительно неизменным, чтобы удовлетворять потребности в электричестве большего числа электронных устройств. Однако открытая часть клеммы 31 вывода питания не ограничена вышеописанной формой и можно открыть только разъем (например, только поверхность разъема с отверстиями для введения) снаружи корпуса, как изображено на фиг. 8.

[0046] Клеммы 31 вывода питания могут быть объединены в несколько групп 3 клемм вывода питания. Каждая группа 3 клемм вывода питания может состоять из по меньшей мере одной клеммы 31 вывода питания. Следует понимать, что количество клемм 31 вывода питания, содержащихся в каждой группе 3 клемм вывода питания, не ограничено в этом варианте осуществления, может составлять две, три, четыре или больше и может быть конкретно задано специалистами в данной области согласно сценариям применения. Кроме этого, соответствующие группы 3 клемм вывода питания не обязательно состоят из одинакового количества клемм 31 вывода питания, и количество клемм 31 вывода питания в некоторых группах 3 клемм вывода питания может быть изменено.

[0047] Как изображено на фиг. 1, фиг. 2 и фиг. 8, несколько групп 3 клемм вывода питания расположены в направлении по длине (в первом направлении) блока распределения питания, проходят через одну боковую стенку (первую боковую стенку 51) корпуса 5, проходящую в первом направлении, и частично открыты снаружи корпуса.

[0048] Несколько переключающих механизмов 4 расположены соответственно группам 3 клемм вывода питания. Переключающий механизм 4 управляет электрическим соединением или электрическим разъединением между соответствующей группой 3 клемм вывода питания и соответствующей монтажной площадкой 2, таким образом достигая независимого управления и независимой защиты каждой группы 3 клемм вывода питания. В этом варианте осуществления один переключающий механизм 4 расположен соответственно одной группе 3 клемм вывода питания.

[0049] Благодаря такой вышеупомянутой структуре, где переключающий механизм 4 расположен соответственно группе клемм вывода питания, состоящей из нескольких (например, двух) клемм 31 вывода питания, и каждый переключающий механизм 4 управляет соответствующей группой 3 клемм вывода питания, можно достичь группового управления несколькими разъемами в блоке распределения питания, можно обеспечить соответствие различным эксплуатационным требованиям и улучшить эксплуатационную гибкость.

[0050] Как изображено на фиг. 1, фиг. 2 и фиг. 4, каждый переключающий механизм 4 выступает на боковой стенке (например, первой боковой стенке 51) корпуса 5, оснащенной клеммами 31 вывода питания, таким образом, что по меньшей мере переключающий рычаг 43 (описанный позже) переключающего механизма 4 открыт снаружи корпуса 5. В одном варианте осуществления каждый из переключающих механизмов 4 расположен в положении, смежном с соответствующей группой 3 клемм вывода питания, и все переключающие механизмы расположены в первом направлении. В качестве альтернативы соответствующие переключающие механизмы 4 могут быть расположены друг на друге в направлении по толщине (во втором направлении) блока распределения питания. Например, каждые два переключающих механизма 4 перекрывают друг друга во втором направлении так, чтобы образовывать группу расположенных друг на друге переключающих механизмов, и эта расположенная друг на друге группа расположена вблизи соответствующей группы 3 клемм вывода питания в первом направлении. Количество переключающих механизмов 4, расположенных друг на друге во втором направлении, не ограничено конкретным образом в этом варианте осуществления, может составлять два, три или больше и может быть конкретно задано в соответствии с требованиями пользователей, пространством для монтажа в блоке распределения питания и т. д.

[0051] В некоторых вариантах осуществления настоящего изобретения по меньшей мере два блока вывода питания могут быть образованы из нескольких групп клемм вывода питания. Например, когда группа клемм вывода питания состоит из двух клемм 31 вывода питания, каждые две группы клемм вывода питания могут образовывать один блок вывода питания. Несколько блоков вывода питания расположены на первой боковой стенке 51 корпуса в первом направлении, и соответствующие блоки вывода питания расположены на расстоянии друг от друга. В качестве примера, соответствующие блоки вывода питания и переключающие механизмы 4 или группы расположенных друг на друге переключающих механизмов поочередно расположены в первом направлении.

[0052] С помощью вышеупомянутого расположения переключающих механизмов 4 и групп 3 клемм вывода питания можно полностью использовать пространство блока распределения питания и можно улучшить гибкость и управление распределением питания, не увеличивая пространство для монтажа в блоке распределения питания. Кроме этого, по сравнению с традиционным блоком распределения питания, в котором все клеммы вывода управляются главным переключателем, каждая клемма 31 вывода питания в этом варианте осуществления может иметь более высокую выходную мощность, таким образом увеличивая общую выходную мощность блока распределения питания. Кроме этого, количество клемм 31 вывода питания может быть увеличено для того, чтобы удовлетворять требованиям устройства.

[0053] Например, когда блок распределения питания используется с устройством для майнинга, как изображено на фиг. 1, фиг. 2 и фиг. 8, каждая группа 3 клемм вывода питания может содержать четыре клеммы 31 вывода питания, и четыре клеммы 31 вывода питания сгруппированы попарно. Два переключающих механизма 4 расположены друг на друге во втором направлении. Одной группой клемм 31 вывода питания (то есть одной группой клемм вывода питания) можно управлять с помощью одного из расположенных друг на друге переключающих механизмов 4, и другой группой клемм 31 вывода питания (то есть другой группой клемм вывода питания) можно управлять с помощью другого из расположенных друг на друге переключающих механизмов 4. То есть, каждый переключающий механизм 4 управляет двумя клеммами 31 вывода питания, и когда переключающий механизм 4 управляет кабелями соответствующих клемм 31 вывода питания, чтобы электрически соединить их с соответствующими монтажными площадками 2, включается устройство для майнинга, соединенное с этими двумя кабелями.

[0054] С помощью вышеупомянутого размещения можно обеспечить независимое управление внешним устройством, потребляющим мощность, посредством переключающего механизма 4 и также можно уменьшить сложность эксплуатации, вызванную чрезмерным количеством переключающих механизмов 4.

[0055] Структура переключающего механизма 4 будет описана ниже.

[0056] В одном варианте осуществления, как изображено на фиг. 3 и фиг. 4, переключающий механизм 4 содержит корпус переключателя и переключающий рычаг 43, расположенный на торце корпуса переключателя. Корпус переключателя оснащен фасонным отверстием 42 для прохождения кабеля сквозь него, и фасонное отверстие 42 имеет не круглую внутреннюю периферийную поверхность, так что кабель может проходить сквозь него, но движение (такое как вращение и резкое смещение) кабеля может быть ограничено. Кабель может быть более плотно зафиксирован посредством фасонного отверстия 42 и с меньшей вероятностью буде перемещаться, таким образом предотвращая отказ подачи энергии, вызванный движением кабеля. Переключающий рычаг 43 предусмотрен для выполнения пользователем операции разъединения или соединения, и таким образом пользователь может с удобством управлять выходной мощностью соответствующих клемм 31 вывода питания, и эксплуатация является простой.

[0057] Кроме этого, как изображено на фиг. 3 и фиг. 5, переключающий механизм 4 дополнительно содержит фиксирующий паз 41 для монтажа переключающего механизма. Фиксирующий паз 41 предусмотрен, например, в корпусе переключателя в положении напротив переключающего рычага 43. Благодаря подогнанному соединению (например защелкиванию) между фиксирующим пазом 41 и неподвижной направляющей 55, расположенной на корпусе 5 блока распределения питания, переключающий механизм 4 можно легко прикрепить к корпусу 5. В качестве примера, неподвижная направляющая 55 смонтирована, например, на нижней стенке корпуса 5, и неподвижная направляющая 55 содержит вертикальную стенку, которая является вертикальной (проходящей во втором направлении) относительно нижней стенки в смонтированном состоянии. Вертикальная стенка (например, два конца вертикальной стенки) может соединяться путем защелкивания с фиксирующим пазом 41 переключающего механизма 4.

[0058] Когда переключающий механизм 4 расположен поверх другого переключающего механизма 4 во втором направлении, два переключающих механизма 4 в расположенном поверх друг друга состоянии помещаются в неподвижную направляющую 55. Таким образом, каждый переключающий механизм 4 можно легко смонтировать простым образом, экономящим пространство для монтажа, без потребности в дополнительном предоставлении структуры или процесса для выравнивания расположенных поверх друг друга переключающих механизмов 4.

[0059] Кроме этого, высота неподвижной направляющей 55 (размер по длине во втором направлении) не ограничен конкретным образом, при условии, что неподвижная направляющая может соединяться путем защелкивания с каждым из расположенных поверх друг друга переключающих механизмов 4. Однако с точки зрения уменьшения толщины блока распределения питания предпочтительно, чтобы высота неподвижной направляющей 55 не превышала общей высоты переключающего механизма 4, соединенного путем защелкивания с неподвижной направляющей.

[0060] В качестве примера, как изображено на фиг. 4, фиксирующий паз 41 может представлять собой паз типа «ласточкин хвост». Посредством взаимной подгонки между пазом типа «ласточкин хвост» и неподвижной направляющей 55 переключающий механизм 4 и неподвижная направляющая 55 могут более устойчиво и плотно соединяться путем защелкивания друг с другом, и такое соединение не склонно к тряске.

[0061] Как изображено на фиг. 2, корпус 5 имеет первую боковую стенку 51 и вторую боковую стенку 52, которые проходят в первом направлении; первую торцевую стенку 53 и вторую торцевую стенку 54, которые соединены с двумя концами двух боковых стенок 51 и 52 в первом направлении; и верхнюю стенку и нижнюю стенку, расположенные напротив друг друга и закрывающие, во втором направлении, пространство, окруженное первой боковой стенкой 51, второй боковой стенкой 52, первой торцевой стенкой 53 и второй торцевой стенкой 54.

[0062] В одном варианте осуществления механизм 6 ввода питания расположен на торце корпуса 5 в первом направлении, например, на первой торцевой стенке 53.

[0063] В одном варианте осуществления механизм 6 ввода питания электрически соединен с клеммой 11 ввода клеммной колодки 1, и клемма 12 вывода клеммной колодки 1 соединена с каждой монтажной площадкой 2; и клеммная колодка 1 находится внутри корпуса 5 в положении вблизи первой торцевой стенки 53. Это может уменьшить длину линии передачи питания и рационально использовать внутреннее пространство корпуса.

[0064] В качестве примера, как показано на фиг. 6, механизм 6 ввода питания содержит: первое узловое кольцо 61 и второе узловое кольцо 62.

[0065] В одном варианте осуществления первое узловое кольцо 61 расположено на стороне первой торцевой стенки 53 снаружи корпуса 5; и второе узловое кольцо 62 расположено на стороне первой торцевой стенки 53 внутри корпуса 5. Первое узловое кольцо 61 оснащено монтажным пазом, расположенным вдоль окружности, и первая торцевая стенка 53 корпуса 5 оснащена сквозным отверстием для прохождения кабеля сквозь него. Таким образом, посредством сообщения между монтажным пазом и сквозным отверстием, первое узловое кольцо 61 сообщается со вторым узловым кольцом 62 и соединено с ним.

[0066] Для механизма 6 ввода питания применяется кольцевая структура, которая может приспосабливаться к входящему кабелю большего объема и лучше отвечает требованиям сервера высокой мощности. Размеры внутренних диаметров первого узлового кольца 61 и второго узлового кольца 62 не ограничены конкретным образом в этом варианте осуществления и могут быть определены согласно требуемой мощности устройства, потребляющего питание, или размеру корпуса, чтобы отвечать требованиям разных устройств.

[0067] В качестве примера, как изображено на фиг. 7, механизм 6 ввода питания в этом варианте осуществления может дополнительно содержать блокирующий механизм 63. Блокирующий механизм 63 выполнен с возможностью фиксации внешнего входящего кабеля внутри корпуса 5. В качестве примера, блокирующий механизм имеет, например, форму перевернутой буквы U, блокирующий механизм закрывает внешний входящий кабель, и фланцы двух концов отверстия перевернутой буквы U прикреплены к нижней стенке корпуса 5 так, чтобы фиксировать внешний входящий кабель. Кроме этого, по меньшей мере одно ребро (не изображено) может быть предусмотрено на стороне блокирующего механизма 63, которая контактирует с кабелем, и ребро примыкает к наружной поверхности кабеля в смонтированном состоянии, чтобы зажимать и фиксировать кабель.

[0068] Для механизма 6 ввода питания применяется кольцевая структура, позволяющая кабелю проходить сквозь него, которая может приспосабливаться к входящему кабелю большего объема и увеличивать входящую мощность. Блокирующий механизм расположен внутри корпуса для фиксации внешнего входящего кабеля и может надежно фиксировать входящий кабель даже если входящий кабель имеет большой объем.

[0069] Кроме этого, в качестве примера, как изображено на фиг. 1, фиг. 2 и фиг. 8, разъем также может быть расположен на торце корпуса 5, обращенном от механизма 6 ввода питания, например, на второй торцевой стенке 54, тем самым дополнительно увеличивая количество выводов питания, и таким образом дополнительно улучшая использование пространства блока распределения питания, не занимая место группы 3 клемм вывода питания. Кроме этого, разные типы устройств, получающих питание, могут быть расположены на разных поверхностях, чтобы облегчить управление без потребности в дополнительном предоставлении разъема, удлинителя и т. д. Следует понимать, что клемма вывода, расположенная на второй торцевой стенке 54, может содержать не только разъем, или может содержать кабель и разъем. Подобным образом, клемма вывода, расположенная на второй торцевой стенке 54, может управляться переключающим механизмом 4, смежным с ней, или главным переключателем блока распределения питания, или другим переключающим механизмом.

[0070] В качестве примера, блок распределения питания дополнительно содержит монтажный кронштейн, такой как монтажная рама для монтажа сервера. В качестве примера, как изображено на фиг. 1, фиг. 2 и фиг. 8, блок распределения питания содержит первый монтажный кронштейн 7 и второй монтажный кронштейн 8.

[0071] В качестве примера, первый монтажный кронштейн 7 расположен снаружи первой торцевой стенки 53 корпуса 5 и соединен с первой торцевой стенкой 53 корпуса 5, и второй монтажный кронштейн 8 расположен снаружи второй торцевой стенки 54 корпуса 5 и соединен со второй торцевой стенкой 54 корпуса 5. Каждый из первого монтажного кронштейна 7 и второго монтажного кронштейна 8 оснащен монтажным сквозным отверстием. Например, первый монтажный кронштейн 7 и второй монтажный кронштейн 8 могут быть надежно смонтированы на серверной монтажной раме, серверной стойке или тому подобном путем введения винтов и т. д. сквозь монтажные сквозные отверстия. В качестве примера, монтажное сквозное отверстие содержит удлиненное отверстие, и таким образом, монтажное положение блока распределения питания можно удобным образом регулировать.

[0072] Блок распределения питания с вышеуказанной структурой может быть смонтирован на стойке. В качестве примера, стойка может содержать несколько вертикальных опор и несколько пластин, зафиксированных между вертикальными опорами. Вертикальные опоры могут быть расположены вертикально, а пластины проходят вдоль плоскости, перпендикулярной вертикальным опорам. Края пластин могут быть прикреплены к нескольким вертикальным опорам, и различные устройства, потребляющие питание, такие как сервер, можно поместить над пластинами. Блок распределения питания, как описано выше, смонтирован на пластине таким образом, что направление по длине блока распределения питания совпадает с направлением протяженности пластины, и например, смонтирован на боковой поверхности пластины. Следовательно, питание можно распределять к устройствам, потребляющим питание, таким как сервер, расположенный на пластинах, и можно независимо управлять подачей энергии к каждому серверу.

[0073] Согласно вариантам осуществления, описанным выше, вариант осуществления настоящего изобретения предоставляет блок распределения питания. Блок распределения питания содержит: клеммную колодку 1, имеющую клемму 11 ввода для подачи питания и клемму 12 вывода для подачи питания; по меньшей мере одну монтажную площадку 2, соответственно электрически соединенную с клеммой 12 вывода; несколько групп 3 клемм вывода питания, причем каждая группа 3 клемм вывода питания состоит из по меньшей мере одной клеммы 31 вывода питания и каждая клемма 31 вывода питания электрически соединена с соответствующей монтажной площадкой 2; и несколько переключающих механизмов 4, расположенных таким образом, что переключающий механизм 4 расположен соответственно группе 3 клемм вывода питания. Переключающий механизм 4 обеспечивает электрическое соединение соответствующей группы 3 клемм вывода питания с соответствующей монтажной площадкой 2 или их электрическое разъединение.

[0074] В качестве примера, в блоке распределения питания, как описано выше, один переключающий механизм 4 расположен соответственно одной группе 3 клемм вывода питания, и каждая группа 3 клемм вывода питания состоит из двух клемм 31 вывода питания.

[0075] В качестве примера, в блоке распределения питания, как описано выше, несколько групп 3 клемм вывода питания образуют по меньшей мере два блока вывода питания, и блоки вывода питания расположены на расстоянии друг от друга.

[0076] В качестве примера, в блоке распределения питания, как описано выше, блоки вывода питания расположены в первом направлении, и каждый из переключающих механизмов 4 расположен в положении, смежном с соответствующим блоком вывода питания, и все переключающие механизмы расположены в первом направлении.

[0077] В качестве примера, в блоке распределения питания, как описано выше, когда блок вывода питания состоит из нескольких групп 3 клемм вывода питания, несколько переключающих механизмов 4, соответствующих блоку вывода питания, расположены во втором направлении, перпендикулярном первому направлению.

[0078] В качестве примера, в блоке распределения питания, как описано выше, переключающий механизм 4 содержит фиксирующий паз 41 для монтажа переключающего механизма, и фиксирующий паз 41 оснащен неподвижной направляющей 55, расположенной на корпусе 5 блока распределения питания.

[0079] В качестве примера, фиксирующий паз 41 представляет собой паз типа «ласточкин хвост».

[0080] В качестве примера, в блоке распределения питания, как описано выше, переключающий механизм 4 содержит фасонное отверстие 42, обеспечивающее прохождение кабеля и фиксацию кабеля, и переключающий рычаг 43, обеспечивающий эксплуатацию; и клемма 31 вывода питания содержит разъем.

[0081] В качестве примера, в блоке распределения питания, как описано выше, предусмотрено несколько соответствующих монтажных площадок 2, и монтажные площадки 2 присоединены независимо друг от друга к клеммной колодке 1.

[0082] В качестве примера, блок распределения питания, как описано выше, дополнительно содержит корпус 5. Корпус 5 имеет: первую боковую стенку 51 и вторую боковую стенку 52, которые проходят в первом направлении и расположены напротив друг друга; первую торцевую стенку 53 и вторую торцевую стенку 54, предусмотренные на двух концах первой боковой стенки 51 и второй боковой стенки 52 в первом направлении; и верхнюю стенку и нижнюю стенку, расположенные напротив друг друга и закрывающие пространство, окруженное первой боковой стенкой 51, второй боковой стенкой 52, первой торцевой стенкой 53 и второй торцевой стенкой 54. По меньшей мере часть переключающего механизма 4 и по меньшей мере часть клеммы 31 вывода питания открыты на первой боковой стенке 51.

[0083] В качестве примера, в блоке распределения питания, как описано выше, переключающий рычаг 43 переключающего механизма 4, предназначенный для обеспечения эксплуатации, кабель клеммы 31 вывода питания и разъем, соединенный с концом кабеля, открыты на первой боковой стенке 51; и/или переключающий рычаг 43 переключающего механизма 4, предназначенный для обеспечения эксплуатации, и разъем клеммы 31 вывода питания открыты на первой боковой стенке 51.

[0084] В качестве примера, в блоке распределения питания, как описано выше, механизм 6 ввода питания расположен на первой торцевой стенке 51, механизм 6 ввода питания электрически соединен с клеммой 11 ввода клеммной колодки 1 и клеммная колодка 1 находится внутри корпуса 5 в положении вблизи первой торцевой стенки 53.

[0085] В качестве примера, в блоке распределения питания, как описано выше, механизм 6 ввода питания содержит: первое узловое кольцо 61, расположенное на стороне первой торцевой стенки 53 снаружи корпуса; и второе узловое кольцо 62, расположенное на стороне первой торцевой стенки 53 внутри корпуса. Первое узловое кольцо 61 оснащено монтажным пазом, расположенным вдоль окружности, первая торцевая стенка 53 корпуса 5 оснащена сквозным отверстием для прохождения кабеля сквозь него, и монтажный паз сообщается со сквозным отверстием и соединен со вторым узловым кольцом 61.

[0086] В качестве примера, в блоке распределения питания, как описано выше, механизм 6 ввода питания дополнительно содержит: блокирующий механизм 63, смонтированный на нижней стенке. Блокирующий механизм и нижняя стенка образуют канал для разводки, и кабель зафиксирован внутри канала для разводки.

[0087] В качестве примера, в блоке распределения питания, как описано выше, по меньшей мере одна неподвижная направляющая 55 расположена в корпусе, неподвижная направляющая 55 смонтирована на нижней стенке, неподвижная направляющая 55 содержит вертикальную стенку, расположенную вертикально относительно нижней стенки в смонтированном состоянии, и вертикальная стенка способна соединяться путем защелкивания с фиксирующим пазом 41, предусмотренным в переключающем механизме 4.

[0088] В качестве примера, в блоке распределения питания, как описано выше, вторая торцевая стенка 54 оснащена разъемом.

[0089] В качестве примера, блок распределения питания, как описано выше, дополнительно содержит: первый монтажный кронштейн 7, расположенный снаружи первой торцевой стенки 53 и соединенный с первой торцевой стенкой 53, причем первый монтажный кронштейн 7 оснащен монтажным сквозным отверстием; и второй монтажный кронштейн 8, расположенный снаружи второй торцевой стенки 54 и соединенный со второй торцевой стенкой 54, причем второй монтажный кронштейн 8 оснащен монтажным сквозным отверстием.

[0090] Один вариант осуществления настоящего изобретения дополнительно предоставляет стоечную систему, содержащую: стойку и блок распределения питания, как описано выше. Стойка содержит несколько параллельных пластин, расположенных на расстоянии друг от друга, и блок распределения питания прикреплен к боковой поверхности пластины.

[0091] В одном варианте осуществления настоящего изобретения полное использование внутреннего пространства и поверхности блока распределения питания достигается путем разумного размещения соответствующих клемм вывода питания и соответствующих переключающих механизмов. Кроме этого, путем соответствующего размещения переключающего механизма для одной группы клемм вывода питания и независимого управления соответствующей группой клемм вывода питания с помощью переключающего механизма достигают независимого управления клеммами вывода питания в группах, улучшается гибкость применения и также можно увеличить выходную мощность каждой клеммы вывода питания. Кроме этого, переключающий механизм можно легко и надежно прикрепить к корпусу посредством подгонки между фиксирующим пазом и неподвижной направляющей, тем самым упрощая внутреннюю структуру блока распределения питания и улучшая эффективность монтажа. Кроме этого, благодаря наличию фасонного отверстия в переключающем механизме можно ограничивать перемещение кабеля. Благодаря наличию двух узловых колец и блокирующего механизма с ребром можно приспосабливаться к входящему кабелю большего объема, увеличивать входящую мощность блока распределения питания и надежно фиксировать входящие кабели.

[0092] Варианты реализации вариантов осуществления настоящего изобретения описаны выше в качестве иллюстрации. Специалистам в данной области будет понятно, что сценарии применения вариантов осуществления настоящего изобретения не ограничены серверной стойкой, аппаратным помещением и другими сценариями, но варианты осуществления также могут применяться к бытовому электрическому удлинителю и тому подобному.

[0093] Следует понимать, что варианты осуществления настоящего изобретения не ограничиваются точными конструкциями, описанными выше и показанными на прилагаемых графических материалах, и могут быть внесены различные модификации и изменения без отступления от его объема. Объем вариантов осуществления настоящего изобретения определен только прилагаемой формулой изобретения.

Изобретение относится к области техники подачи электропитания. Технический результат заключается в увеличении общей выходной мощности блока распределения питания. Блок распределения питания содержит клеммную колодку, имеющую клемму ввода для подачи питания и клемму вывода для подачи питания, по меньшей мере одну монтажную площадку, соответственно электрически соединенную с клеммой вывода, несколько групп клемм вывода питания, причем каждая группа клемм вывода питания состоит из по меньшей мере одной клеммы вывода питания и каждая клемма вывода питания электрически соединена с соответствующей монтажной площадкой, и несколько переключающих механизмов, расположенных таким образом, что переключающий механизм расположен соответственно группе клемм вывода питания, при этом переключающий механизм обеспечивает электрическое соединение соответствующей группы клемм вывода питания с соответствующей монтажной площадкой или их электрическое разъединение. 2 н. и 16 з.п. ф-лы, 8 ил.

1. Блок распределения питания для распределения питания и управления питанием, содержащий:

клеммную колодку (1), имеющую клемму (11) ввода для подачи питания и клемму (12) вывода для подачи питания;

по меньшей мере одну монтажную площадку (2), электрически соединенную с клеммой (12) вывода;

несколько групп (3) клемм вывода питания, причем каждая группа (3) клемм вывода питания состоит из по меньшей мере одной клеммы (31) вывода питания, и каждая клемма (31) вывода питания электрически соединена с соответствующей монтажной площадкой (2); и

несколько переключающих механизмов (4), расположенных таким образом, что переключающий механизм (4) расположен соответственно группе (3) клемм вывода питания, при этом переключающий механизм (4) обеспечивает электрическое соединение соответствующей группы (3) клемм вывода питания с соответствующей монтажной площадкой (2) или их электрическое разъединение.

2. Блок по п. 1, отличающийся тем, что

один переключающий механизм (4) расположен соответственно одной группе (3) клемм вывода питания,

каждая группа (3) клемм вывода питания состоит из двух клемм (31) вывода питания.

3. Блок по п. 1 или 2, отличающийся тем, что

несколько групп (3) клемм вывода питания образуют по меньшей мере два блока вывода питания, и соответствующие блоки вывода питания расположены на расстоянии друг от друга.

4. Блок по п. 3, отличающийся тем, что

блоки вывода питания расположены в первом направлении,

каждый из переключающих механизмов (4) расположен в положении, смежном с соответствующим блоком вывода питания, и все переключающие механизмы расположены в первом направлении.

5. Блок по п. 4, отличающийся тем, что,

когда блок вывода питания состоит из нескольких групп (3) клемм вывода питания, несколько переключающих механизмов (4), соответствующих блоку вывода питания, расположены во втором направлении, перпендикулярном первому направлению.

6. Блок по п. 1 или 5, отличающийся тем, что переключающий механизм (4) содержит фиксирующий паз (41) для монтажа переключающего механизма (4), и фиксирующий паз (41) оснащен неподвижной направляющей (55), расположенной на корпусе (5) блока распределения питания.

7. Блок по п. 6, отличающийся тем, что фиксирующий паз (41) представляет собой паз типа «ласточкин хвост».

8. Блок по п. 6, отличающийся тем, что

переключающий механизм (4) содержит фасонное отверстие (42), обеспечивающее прохождение кабеля и фиксацию кабеля, и переключающий рычаг (43), обеспечивающий эксплуатацию;

клемма (31) вывода питания содержит разъем.

9. Блок по п. 1 или 8, отличающийся тем, что

предусмотрено несколько монтажных площадок (2), и соответствующие монтажные площадки (2) присоединены независимо друг от друга к клеммной колодке (1).

10. Блок по п. 1 или 8, отличающийся тем, что дополнительно содержит корпус (5), при этом корпус (5) имеет:

первую боковую стенку (51) и вторую боковую стенку (52), проходящие в первом направлении и расположенные напротив друг друга;

первую торцевую стенку (53) и вторую торцевую стенку (54), предусмотренные на двух концах первой боковой стенки (51) и второй боковой стенки (52) в первом направлении; и

верхнюю стенку и нижнюю стенку, расположенные напротив друг друга и закрывающие пространство, окруженное первой боковой стенкой (51), второй боковой стенкой (52), первой торцевой стенкой (53) и второй торцевой стенкой (54);

при этом по меньшей мере часть переключающего механизма (4) и по меньшей мере часть клеммы (31) вывода питания открыты на первой боковой стенке (51).

11. Блок по п. 10, отличающийся тем, что

переключающий рычаг (43) переключающего механизма (4), предназначенный для обеспечения эксплуатации, кабель клеммы (31) вывода питания и разъем, соединенный с концом кабеля, открыты на первой боковой стенке (51); и/или

переключающий рычаг (43) переключающего механизма (4), предназначенный для обеспечения эксплуатации, и разъем клеммы (31) вывода питания открыты на первой боковой стенке (51).

12. Блок по п. 10, отличающийся тем, что

механизм (6) ввода питания расположен на первой торцевой стенке (53), механизм (6) ввода питания электрически соединен с клеммой (11) ввода клеммной колодки (1), и клеммная колодка (1) находится внутри корпуса (5) в положении вблизи первой торцевой стенки (53).

13. Блок по п. 12, отличающийся тем, что механизм (6) ввода питания содержит:

первое узловое кольцо (61), расположенное на стороне первой торцевой стенки (53) снаружи корпуса (5); и

второе узловое кольцо (62), расположенное на стороне первой торцевой стенки (53) внутри корпуса (5),

при этом первое узловое кольцо (61) оснащено монтажным пазом, расположенным вдоль окружности, первая торцевая стенка (53) корпуса (5) оснащена сквозным отверстием для прохождения кабеля сквозь него, и монтажный паз сообщается со сквозным отверстием и соединен со вторым узловым кольцом (62).

14. Блок по п. 13, отличающийся тем, что механизм (6) ввода питания дополнительно содержит:

блокирующий механизм (63), смонтированный на нижней стенке, при этом блокирующий механизм (63) и нижняя стенка образуют канал для разводки, и кабель зафиксирован внутри канала для разводки.

15. Блок по любому из пп. 12–14, отличающийся тем, что

по меньшей мере одна неподвижная направляющая (55) расположена в корпусе (5), неподвижная направляющая (55) смонтирована на нижней стенке, неподвижная направляющая (55) содержит вертикальную стенку, расположенную вертикально относительно нижней стенки в смонтированном состоянии, и вертикальная стенка способна соединяться путем защелкивания с фиксирующим пазом (41), предусмотренным в переключающем механизме (4).

16. Блок по п. 10, отличающийся тем, что вторая торцевая стенка (54) оснащена разъемом.

17. Блок по п. 10, отличающийся тем, что дополнительно содержит:

первый монтажный кронштейн (7), расположенный снаружи первой торцевой стенки (53) и соединенный с первой торцевой стенкой (53), причем первый монтажный кронштейн (7) оснащен монтажным сквозным отверстием; и

второй монтажный кронштейн (8), расположенный снаружи второй торцевой стенки (54) и соединенный со второй торцевой стенкой (54), причем второй монтажный кронштейн (8) оснащен монтажным сквозным отверстием.

18. Стоечная система для монтажа блока распределения питания, содержащая: стойку и блок распределения питания по любому из пп. 1–17, при этом стойка содержит несколько параллельных пластин, расположенных на расстоянии друг от друга, и блок распределения питания прикреплен к боковой поверхности пластины.
