ВОДОЗАБОРНАЯ СИСТЕМА ДОЖДЕВАЛЬНОЙ МАШИНЫ (ВАРИАНТЫ) Российский патент 2025 года по МПК A01G25/09 E02B13/00 F16L27/00

Изобретение относится к сельскому хозяйству, мелиорации, в частности к оборудованию для производства мелиоративных работ, а конкретно к дождевальной технике, к водозаборным устройствам дождевальных машин.

Известно водозаборное устройство дождевальной машины, состоящей из силовой рамы по периметру которой закреплены поплавки, образующие понтон во внутренней раме которого закреплен на стойках всасывающий трубопровод (Описание изобретения к авторскому свидетельству SU 1604262 А1 01.11.1988 Бюл. №41 07.11.1990).

Недостаток водозаборного устройства - дождевальная машина определяет курсовую устойчивость водозаборного устройства относительно лотка (канала) оросительной системы, что приводит к снижению надежности работы водозаборного устройства при отклонении движения дождевальной машины и (или) изменении русла лотка (канала) (касание корпусом устройства стенок, дна канала, захват воздуха, земли (в земляном канале), наносов и т.д.).

Известно водозаборное устройство дождевальной машины, состоящей из оголовка, всасывающего трубопровода, который подает воду из оросительного канала к центробежному насосу дождевальной машины (Описание изобретения к авторскому свидетельству SU 1493184 А1 28.10.1987 Бюл. №26 15.07.1989).

Недостаток водозаборного устройства - дождевальная машина определяет курсовую устойчивость водозаборного устройства по отношению к лотку (каналу) оросительной системы, что приводит к снижению надежности работы водозаборного устройства при отклонении движения дождевальной машины и (или) изменении русла лотка (канала) (касание корпусом устройства стенок, дна канала, захват воздуха, земли (в земляном канале), наносов и т.д.).

Задачей изобретения является устранение недостатков прототипа.

Технический результат изобретения заключается в повышении надежности работы водозаборного устройства за счет обеспечении курсовой устойчивости водозаборного устройства относительно лотка (канала).

Указанный технический результат достигается за счет того, что водозаборная система дождевальной машины содержит водозаборное устройство, при этом водозаборное устройство, состоящее из водоприемного оголовка и (или) высасывающего трубопровода и (или) патрубка, содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения.

Водозаборная система дождевальной машины содержит водозаборное устройство, один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием магнитного поля посредством магнитов.

Водозаборная система дождевальной машины содержит водозаборное устройство, один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов скольжения и магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием элемента/элементов скольжения и магнитного поля посредством магнитов.

Водозаборная система дождевальной машины содержит водозаборное устройство, один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения и магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием элемента/элементов качения и магнитного поля посредством магнитов.

Водозаборная система дождевальной машины содержит водозаборное устройство, при этом водозаборное устройство, состоящее из водоприемного оголовка и (или) высасывающего трубопровода и (или) патрубка, содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения и элемента/элементов скольжения и/или рамы водозаборного устройства с использованием элемента/элементов качения и элемента/элементов скольжения.

В частности, водозаборное устройство состоит из водоприемного оголовка и (или) высасывающего трубопровода и (или) патрубка.

В частности, высасывающий трубопровод выполнен жестким, или гибким, или комбинированным и (или) содержит шарнирное соединение.

В частности, соединение водоприемного оголовка, высасывающего трубопровода, патрубка между собой выполнено жестким, или гибким, или шарнирным, или комбинированным.

В частности, водоприемный оголовок водозаборного устройства имеет геометрическую форму и (или) конфигурацию прямолинейную, или криволинейную, или изогнутую, или прямоугольную, или цилиндрическую, или коническую, или усеченного конуса, или квадратную, или круглую, или овальную, или эллиптическую, или шарообразную, или треугольную, или трапециевидную, или призматическую, или пирамидальную, или треугольной призмы, или усеченной трапеции, или усеченной пирамиды, или усеченной призмы, или многогранника, или усеченного многогранника, или раструба, или комбинированную.

В частности, водоприемный оголовок водозаборного устройства выполнен сетчатым, или перфорированным, или решетчатым, или пластинчатым, или фильтрующим, или мембранным, или комбинированным, и (или) имеет одно или более отверстие круглое, или овальное, или эллиптическое, или квадратное, или прямоугольное, или треугольное, или ромбическое, или трапециевидное, или многоугольное, или щелевое, или их комбинацию.

В частности, одним или более элементом курсовой устойчивости является один или более конструктивный элемент водозаборного устройства.

В частности, водозаборная система дополнительно содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

В частности, один или более элемент курсовой устойчивости устанавливается на водозаборном устройстве и (или) на/в лотке оросительной системы.

В частности, одним или более элементом курсовой устойчивости является один или более конструктивный элемент лотка и (или) один или более конструктивный элемент водозаборного устройства.

В частности, один или более конструктивный элемент водозаборного устройства и один или более конструктивный элемент лотка оросительной системы выполняют функцию одного или более элемента курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

В частности, водозаборная система или ее части / элементы размещается между колес подвижной опоры дождевальной машины под ней или сбоку от дождевальной машины.

В частности, водозаборная система содержит один или более обратный клапан.

В частности, водозаборная система содержит подъемный механизм для эксплуатации водозаборной системы.

В частности, водозаборная система содержит автономный источник электроэнергии, или запитывается от электрической цепи дождевальной машины или от стационарной электросети.

В частности, для изготовления частей / элементов водозаборной системы используются металлы и (или) их сплавы и (или) полимеры и (или) композиты.

В частности, водозаборная система приводится в движение при помощи дождевальной машины или тракторной техники / транспортного средства / устройства, или лебедки, или стационарного или движущегося механизма / устройства.

В частности, буксирование / толкание водозаборного устройства осуществляется с помощью штанги, или троса, или стропа, соединяющей/-его водозаборное устройство с дождевальной машиной, или тракторной техникой / транспортным средством / устройством, или стационарным или движущимся механизмом / устройством.

В частности, водозаборная система содержит двигатель и/или редуктор для приведения в движение водозаборного устройства.

В частности, водозаборная система содержит раму водозаборного устройства.

В частности, одним или более элементом курсовой устойчивости является один или более конструктивный элемент рамы водозаборного устройства.

В частности, один или более элемент курсовой устойчивости устанавливается на раме водозаборного устройства.

В частности, водозаборная система содержит насос подачи воды от водозаборного устройства на дождевальную машину.

В частности, насос подачи воды от водозаборного устройства на дождевальную машину размещается на/в лотке оросительной системы или на водозаборном устройстве / раме водозаборного устройства.

В частности, при установке насоса на раме водозаборного устройства, всасывающим трубопроводом является патрубок насоса.

В частности, водозаборная система содержит напорный трубопровод подачи воды от насоса на дождевальную машину.

В частности, напорный трубопровод выполнен жестким, или гибким, или комбинированным и (или) содержит шарнирное соединение.

В частности, соединение напорного трубопровода и насоса и (или) напорного трубопровода и дождевальной машины выполнено жестким, или гибким, или шарнирным, или комбинированным.

В частности, водозаборная система содержит один или более датчик контроля.

В частности, датчик контроля выполнен в виде уровнемера воды в лотке оросительной системы.

В частности, датчик контроля выполнен в виде датчика контроля движения.

В частности, датчик контроля выполнен в виде датчика расхода воды. В частности, датчик контроля выполнен в виде датчика давления. В частности, датчик контроля выполнен в виде датчика температуры. В частности, датчик контроля выполнен в виде датчика скорости потока воды.

В частности, датчик контроля выполнен в виде датчика химического состава воды.

В частности, датчик контроля выполнен в виде датчика частоты вращения вала двигателя / крыльчатки насоса.

В частности, один или более датчик контроля устанавливается на водозаборном устройстве и (или) на/в лотке оросительной системы, и (или) на дождевальной машине.

В частности, водозаборная система содержит информационную панель с возможностью вывода информации от одного или более датчика контроля.

В частности, водозаборная система содержит терминал с возможностью ввода и (или) вывода информации от одного или более датчика контроля.

В частности, водозаборная система содержит блок управления.

В частности, блок управления выполнен с возможностью управления одним или более элементом или одной или более частью водозаборной системы и (или) дождевальной машиной, и (или) тракторной техникой / транспортным средством / устройством, и (или) лебедкой, и (или) стационарным или движущимся механизмом / устройством, и (или) оборудованием / элементами сети подачи воды из лотка оросительной системы на дождевальную машину, и (или) оборудованием / элементами напорной сети подачи воды в лоток оросительной системы.

В частности, блок управления осуществляет управление автоматизировано.

В частности, блок управления осуществляет управление с использованием программного управления

В частности, блок управления осуществляет управление в зависимости от информации, полученной от датчика/датчиков контроля

В частности, блок управления регулирует подачу воды в лоток оросительной системы и (или) из лотка оросительной системы на дождевальную машину.

В частности, блок управления определяет степень засоренности водоприемной поверхности водозаборного устройства и необходимость его промывки.

В частности, водозаборная система содержит информационную панель с возможностью вывода информации от блока управления.

В частности, водозаборная система содержит терминал с возможностью ввода и (или) вывода информации от блока управления.

Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, лоток по длине лотка имеет щель / прорезь, при этом ширина щели / прорези в поперечном сечении лотка менее максимального расстояния между внутренними стенками лотка в поперечном сечении лотка, конструктивные элементы лотка и (или) водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, лоток по длине лотка имеет соединение стенок внахлест, при этом при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим соединением внахлест после прохождения водозаборного устройства, конструктивные элементы лотка и (или) водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, лоток имеет эластичные шторки, при этом при движении водозаборного устройства происходит раздвижение эластичных шторок с их последующим схождением или смыканием или соединением внахлест после прохождения водозаборного устройства, конструктивные элементы лотка и (или) водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, лоток по длине лотка имеет щель / прорезь, при этом ширина щели / прорези в поперечном сечении лотка менее максимального расстояния между внутренними стенками лотка в поперечном сечении лотка, конструктивные элементы лотка и (или) водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля.

Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, лоток по длине лотка имеет разрез, при этом стенки лотка сомкнуты, при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим смыканием после прохождения водозаборного устройства, конструктивные элементы лотка и (или) водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля.

Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, лоток по длине лотка имеет соединение стенок внахлест, при этом при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим соединением внахлест после прохождения водозаборного устройства, конструктивные элементы лотка и (или) водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля.

Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, лоток имеет эластичные шторки, при этом при движении водозаборного устройства происходит раздвижение эластичных шторок с их последующим схождением или смыканием или соединением внахлест после прохождения водозаборного устройства, конструктивные элементы лотка и (или) водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля.

В частности, водозаборная система дополнительно содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

В частности, водозаборная система содержит раму водозаборного устройства.

В частности, водозаборная система содержит двигатель и (или) редуктор для приведения в движение водозаборного устройства.

В частности, водозаборная система содержит насос подачи воды от водозаборного устройства на дождевальную машину.

В частности, водозаборная система содержит напорный трубопровод подачи воды от насоса на дождевальную машину.

В частности, водозаборная система содержит блок управления.

В частности, водозаборная система или ее части / элементы размещается между колес подвижной опоры дождевальной машины под ней или сбоку от дождевальной машины.

В частности, датчик контроля выполнен в виде уровнемера воды в лотке оросительной системы.

В частности, датчик контроля выполнен в виде датчика контроля движения.

В частности, датчик контроля выполнен в виде датчика расхода воды. В частности, датчик контроля выполнен в виде датчика давления. В частности, датчик контроля выполнен в виде датчика температуры. В частности, датчик контроля выполнен в виде датчика скорости потока воды.

В частности, датчик контроля выполнен в виде датчика химического состава воды.

В частности, датчик контроля выполнен в виде датчика частоты вращения вала двигателя / крыльчатки насоса.

В частности, один или более датчик контроля устанавливается на водозаборном устройстве и (или) на/в лотке оросительной системы, и (или) на дождевальной машине.

В частности, водозаборная система содержит информационную панель с возможностью вывода информации от одного или более датчика контроля.

В частности, водозаборная система содержит терминал с возможностью ввода и (или) вывода информации от одного или более датчика контроля.

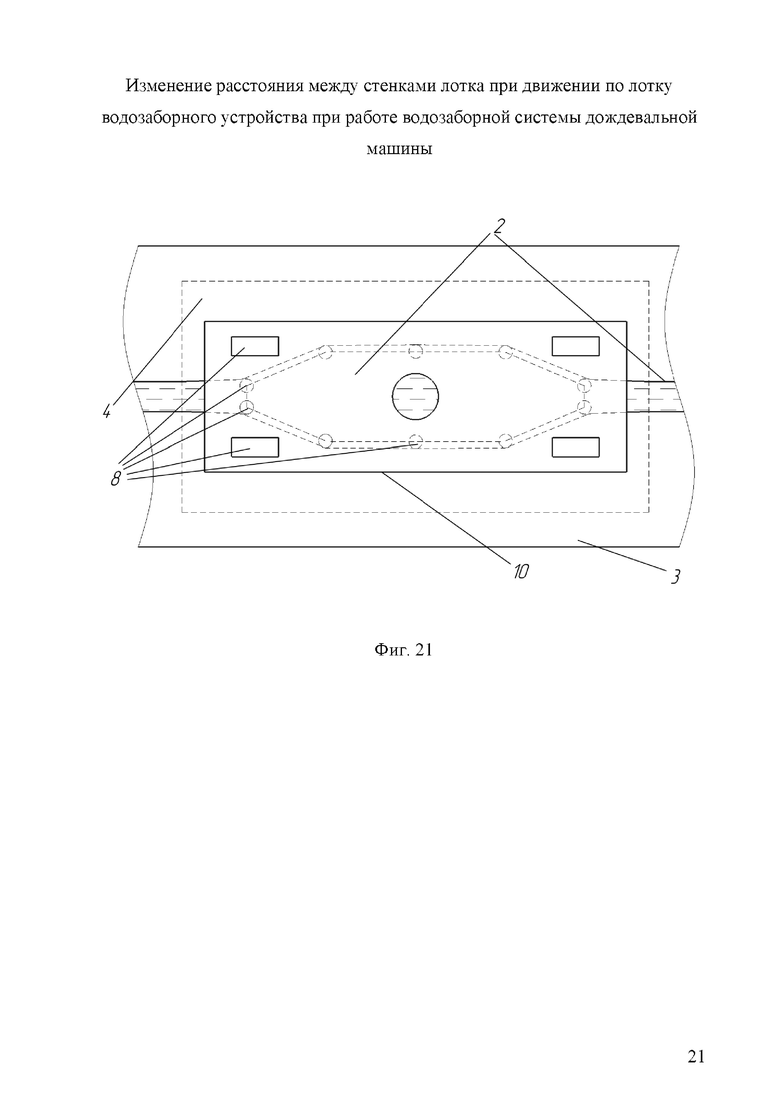

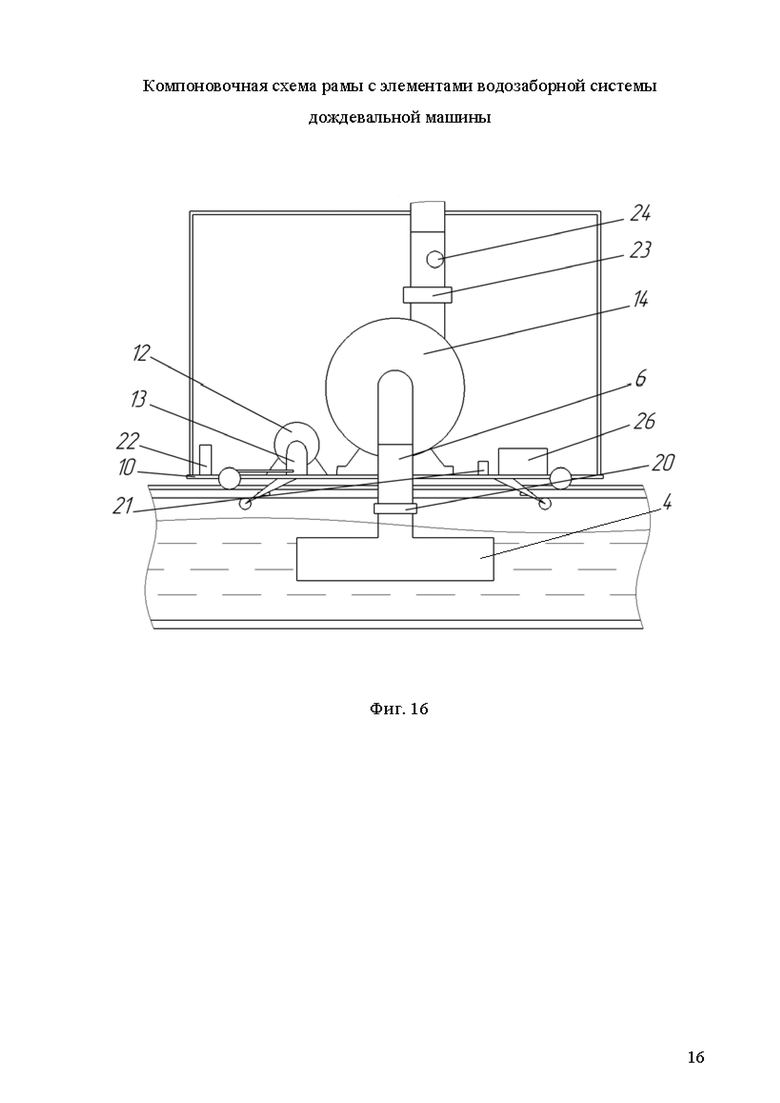

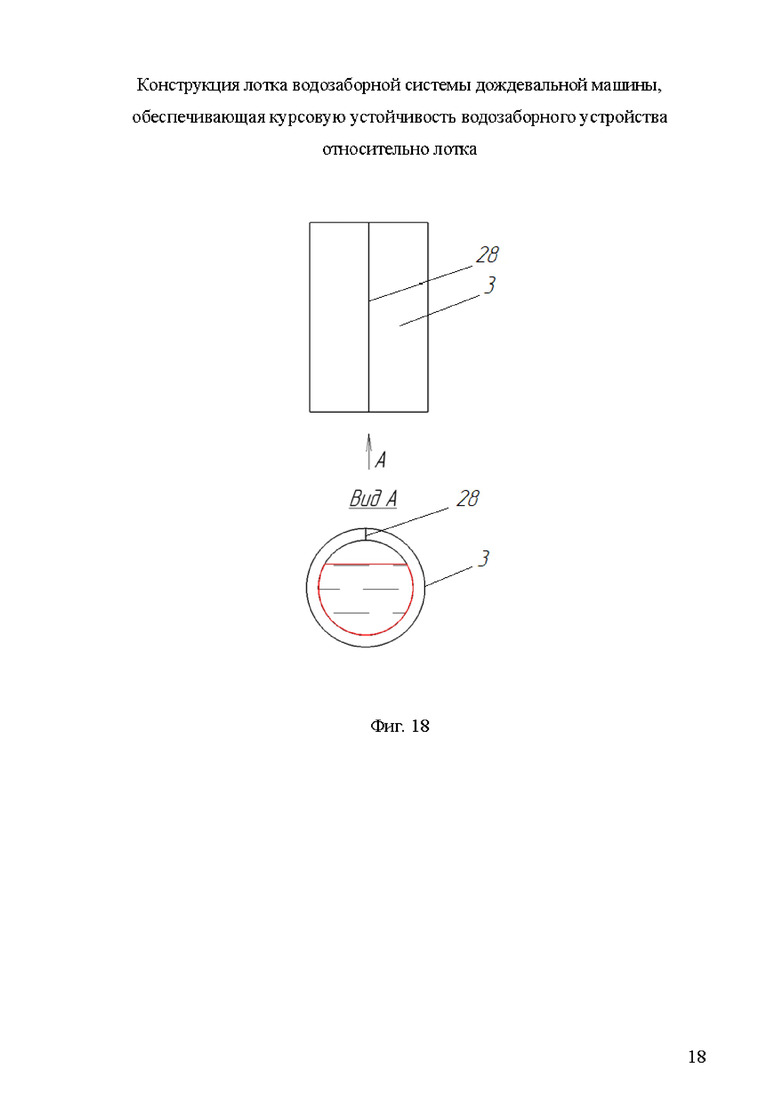

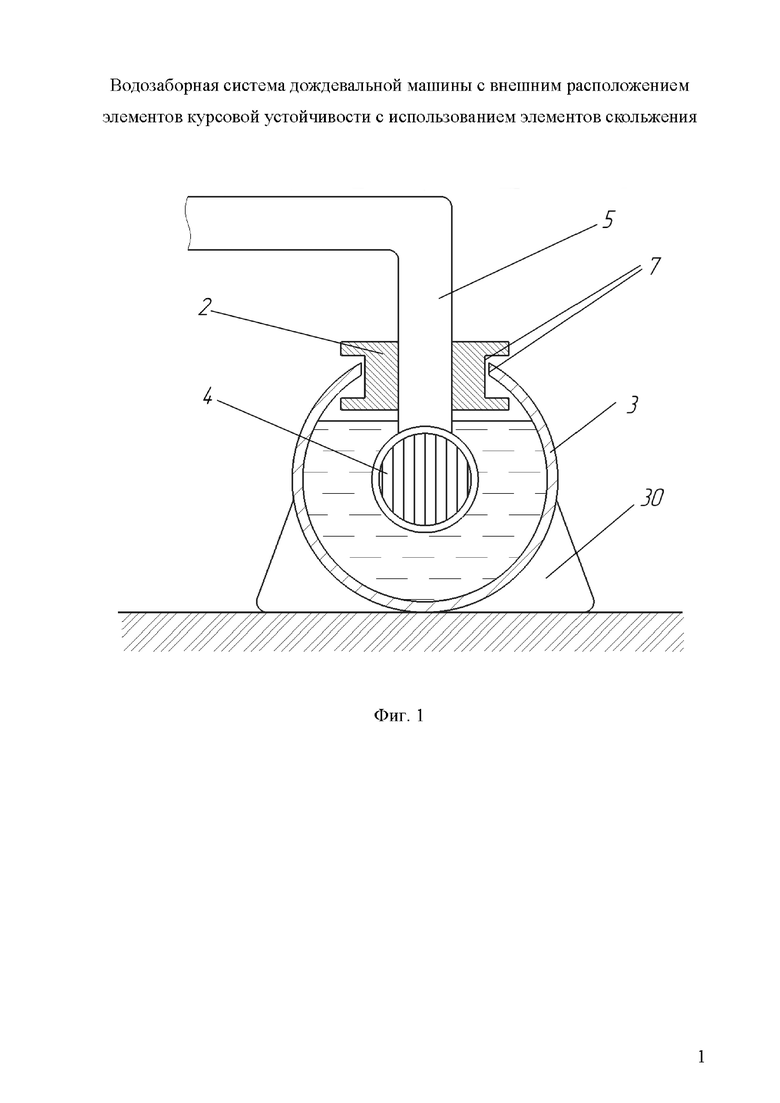

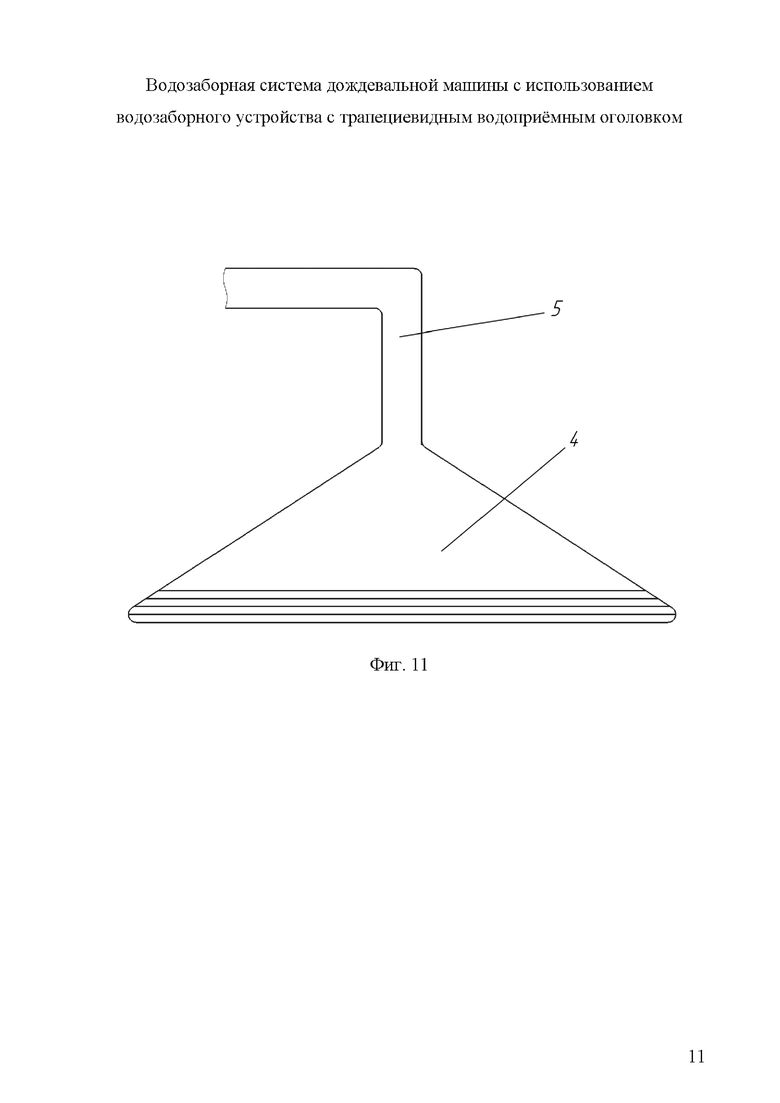

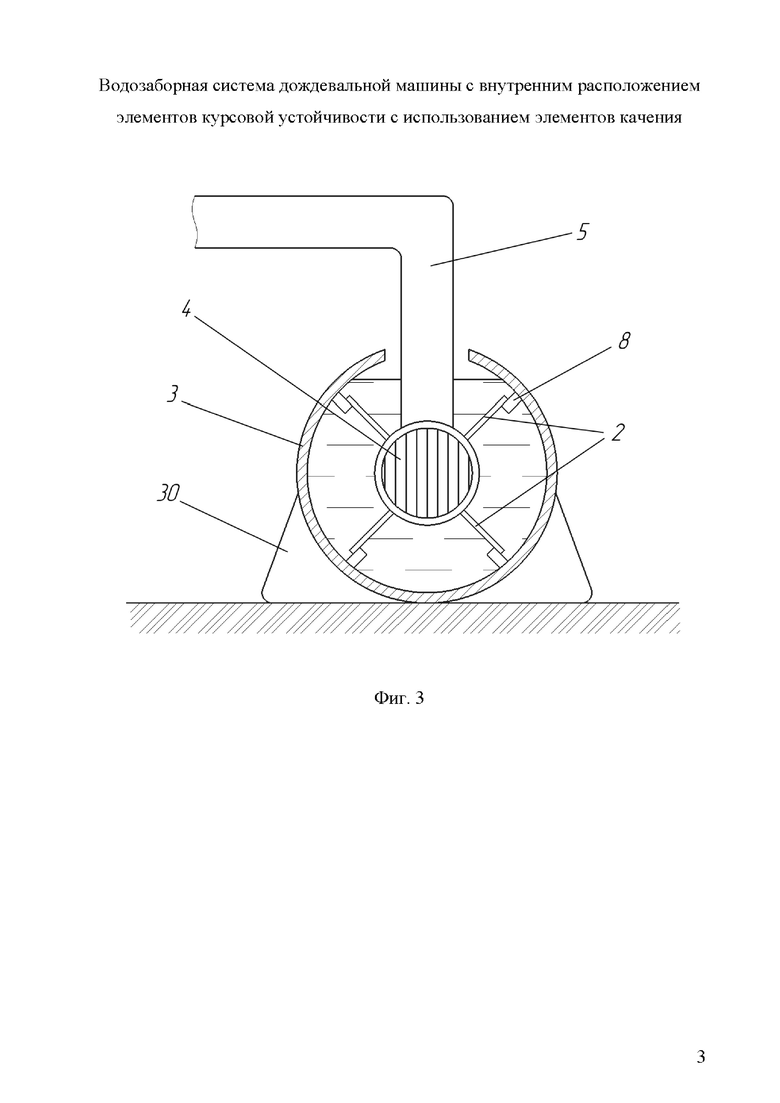

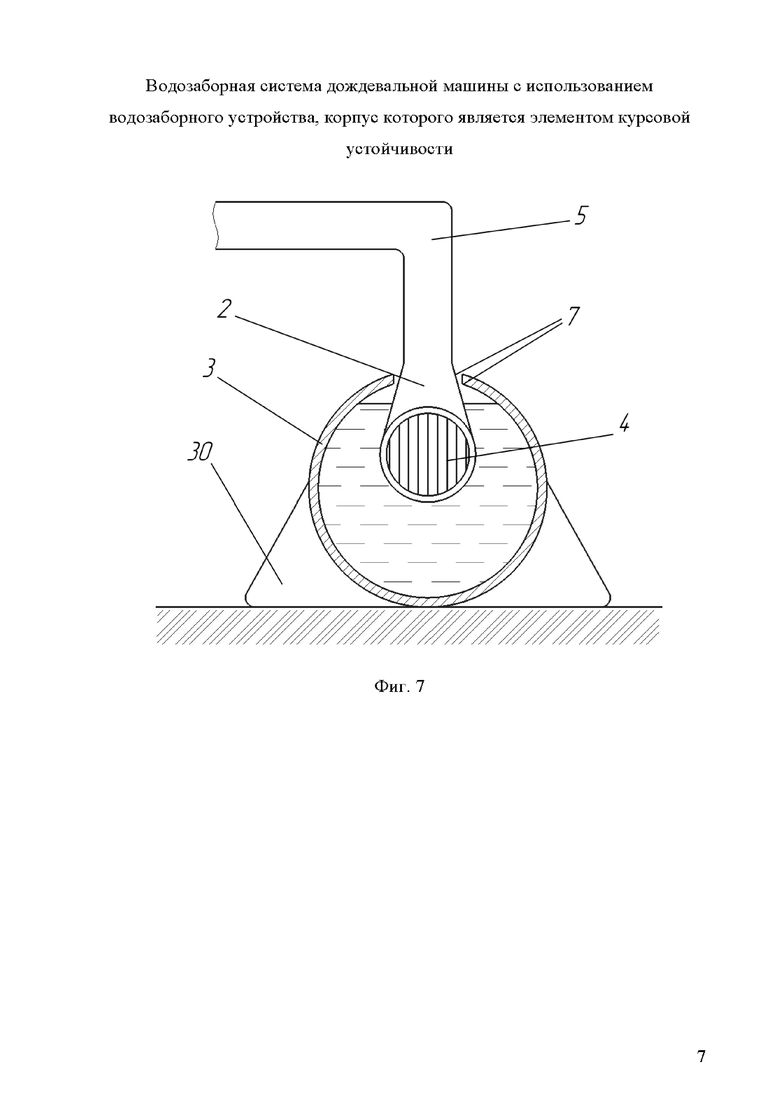

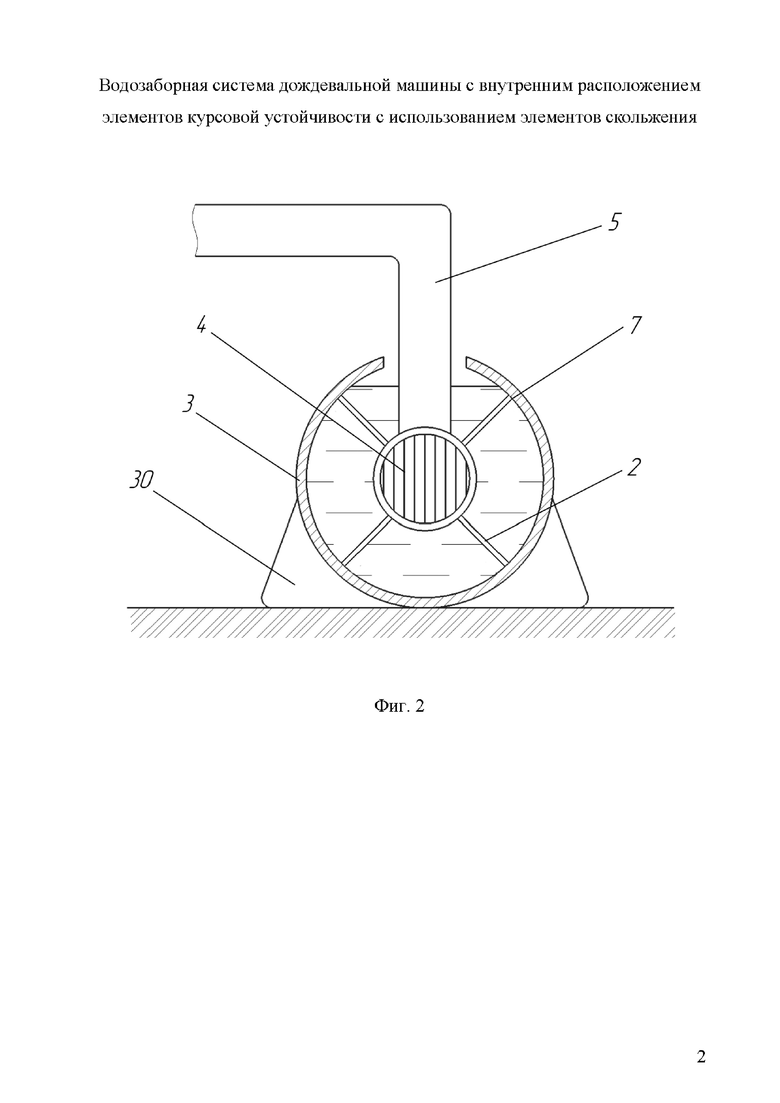

На фиг. 1-5 приведены частные случаи исполнения отдельных вариантов водозаборной системы дождевальной машины с элементами курсовой устойчивости, выполненными с использованием элементов скольжения, качения, магнитного поля посредством магнитов. На фиг. 6-7 приведены частные случаи исполнения отдельных вариантов водозаборной системы дождевальной машины, элементами курсовой устойчивости являются стенки лотка и водозаборного устройства. На фиг. 8-13 приведены частные случаи исполнения отдельных вариантов водоприемного оголовка. На фиг. 14-21 приведены частные случаи исполнения отдельных вариантов водозаборной системы дождевальной машины.

Водозаборная система (фиг. 1-5) состоит из водозаборного устройства 1 и одного или более элемента курсовой устойчивости 2, позволяющего обеспечить курсовую устойчивость водозаборного устройства 1 относительно лотка (канала) 3 оросительной системы.

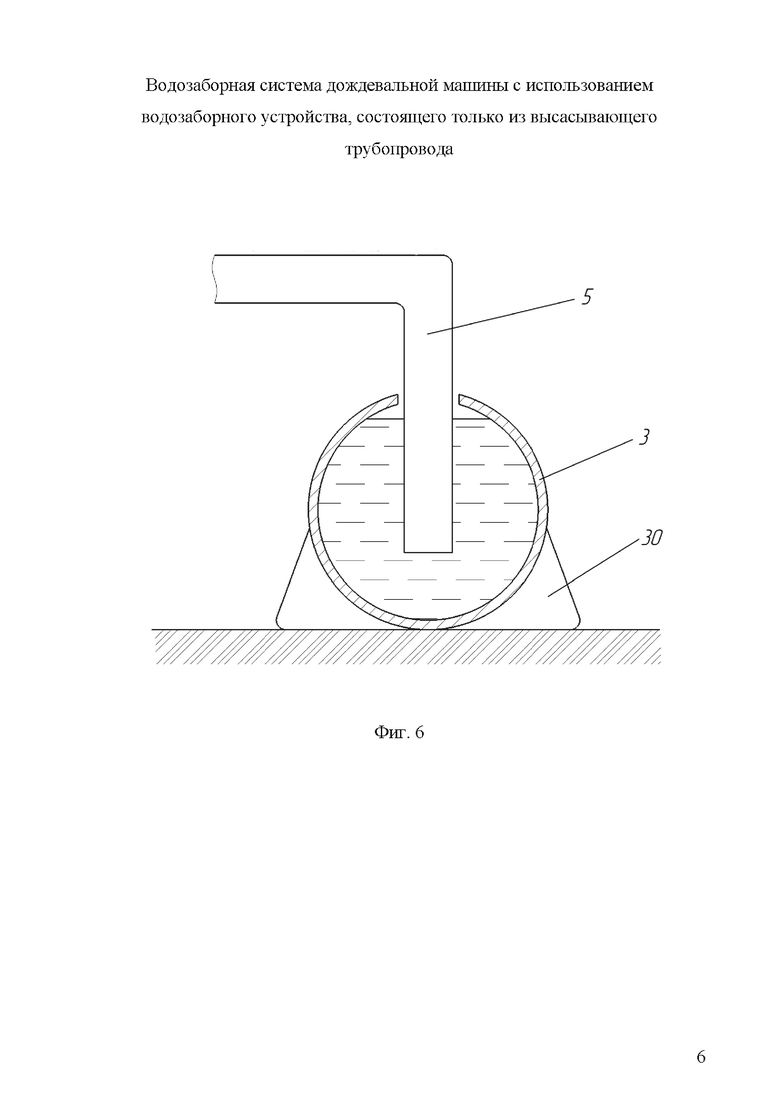

Водозаборное устройство 1 может состоять из водоприемного оголовка 4, или высасывающего трубопровода 5, или патрубка 6, или их комбинации.

В случае установки насоса на раме 10 водозаборной системы, всасывающим трубопроводом 5 может являться патрубок насоса.

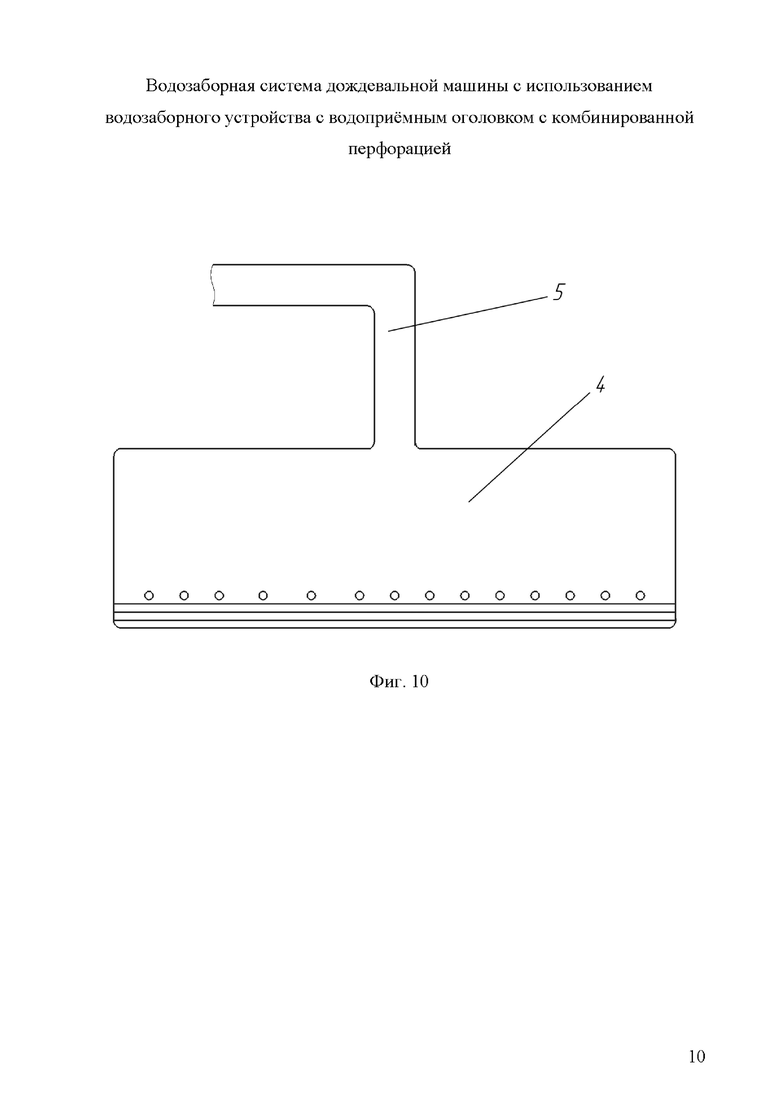

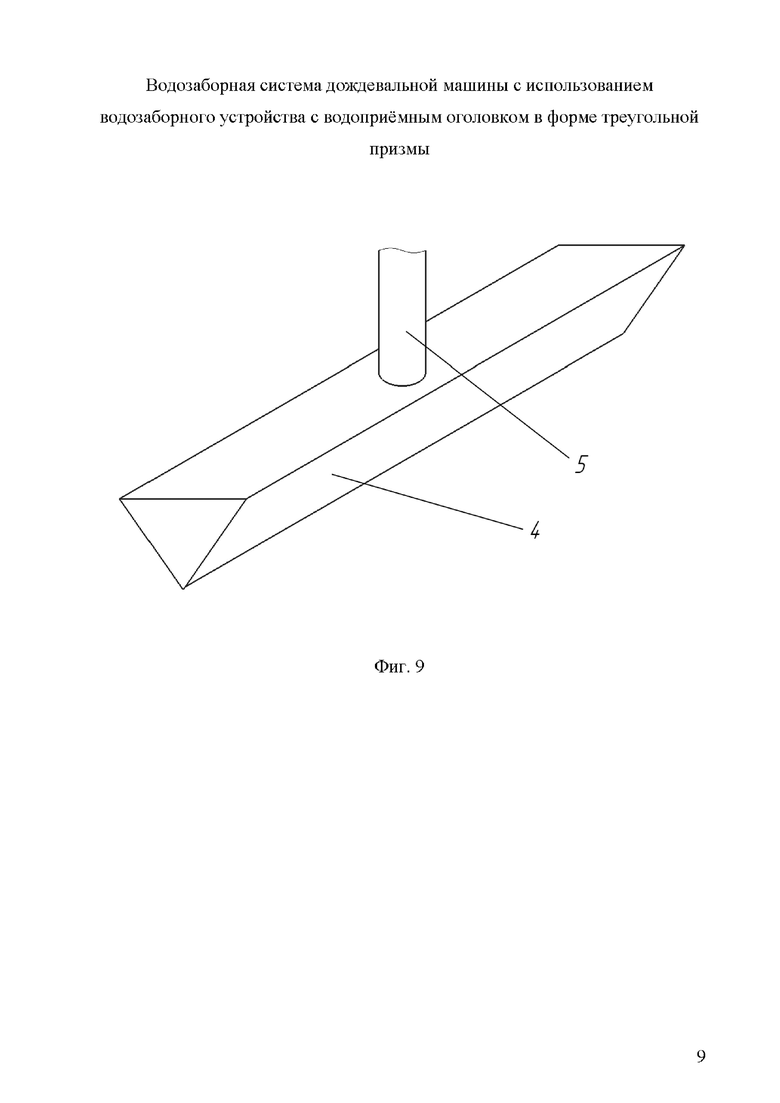

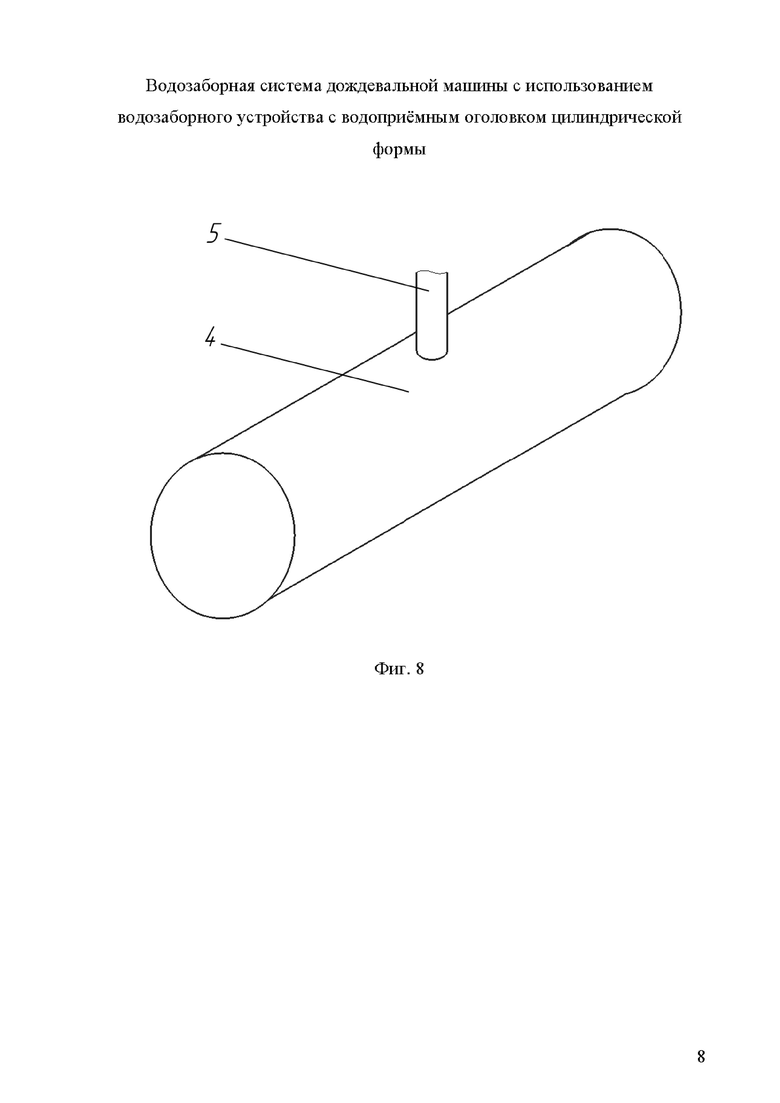

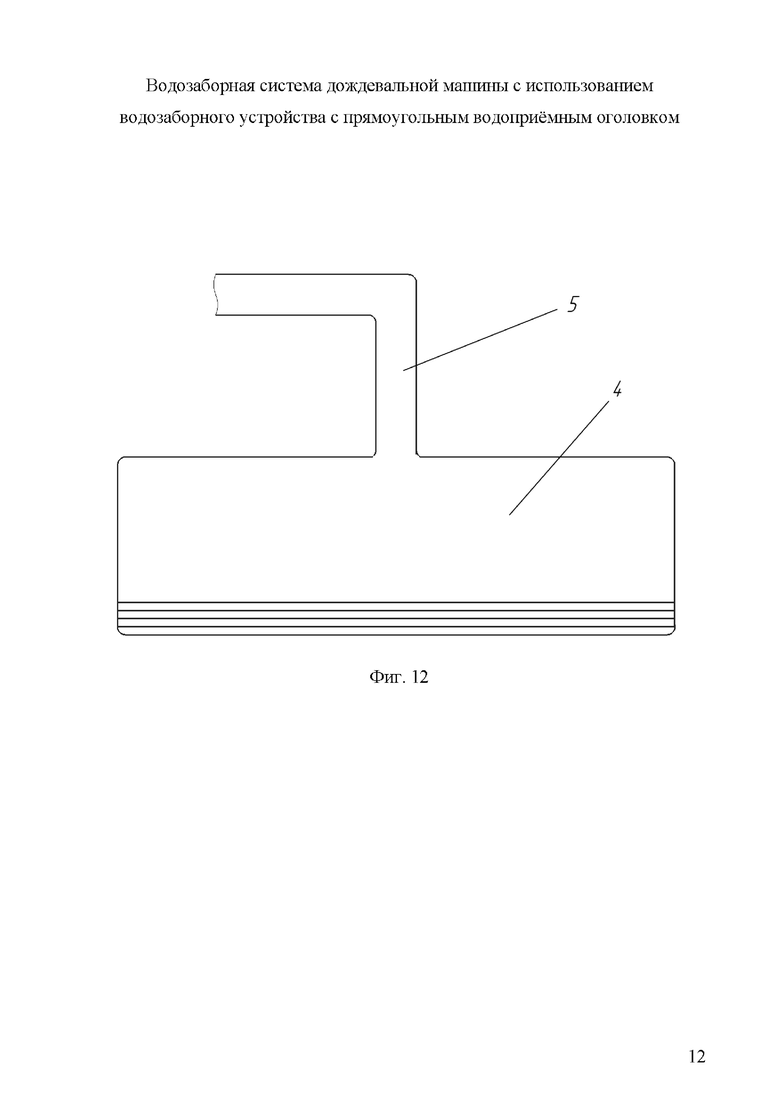

Водоприемный оголовок 4 водозаборного устройства 1 может иметь любую геометрическую форму и (или) конфигурацию (фиг. 7-11) (например, в частном случае исполнения изобретения прямолинейную, криволинейную, изогнутую, прямоугольную, цилиндрическую, коническую, усеченного конуса, квадратную, круглую, овальную, эллиптическую, шарообразную, треугольную, трапециевидную, призматическую, пирамидальную, треугольной призмы, усеченной трапеции, усеченной пирамиды, усеченной призмы, многогранника, усеченного многогранника, раструба и т.д. или комбинированную), т.е. речь идет об обобщенной, а не о строгой его геометрической форме и (или) конфигурации.

В сечении водоприемный оголовок 4 водозаборного устройства 1 может иметь любую геометрическую фигуру/форму (например, круг, овал, эллипс, треугольник, квадрат, прямоугольник, ромб, трапеция, многоугольник и т.д. или быть комбинированным), т.е. речь идет об обобщенной, а не о строгой его геометрической форме.

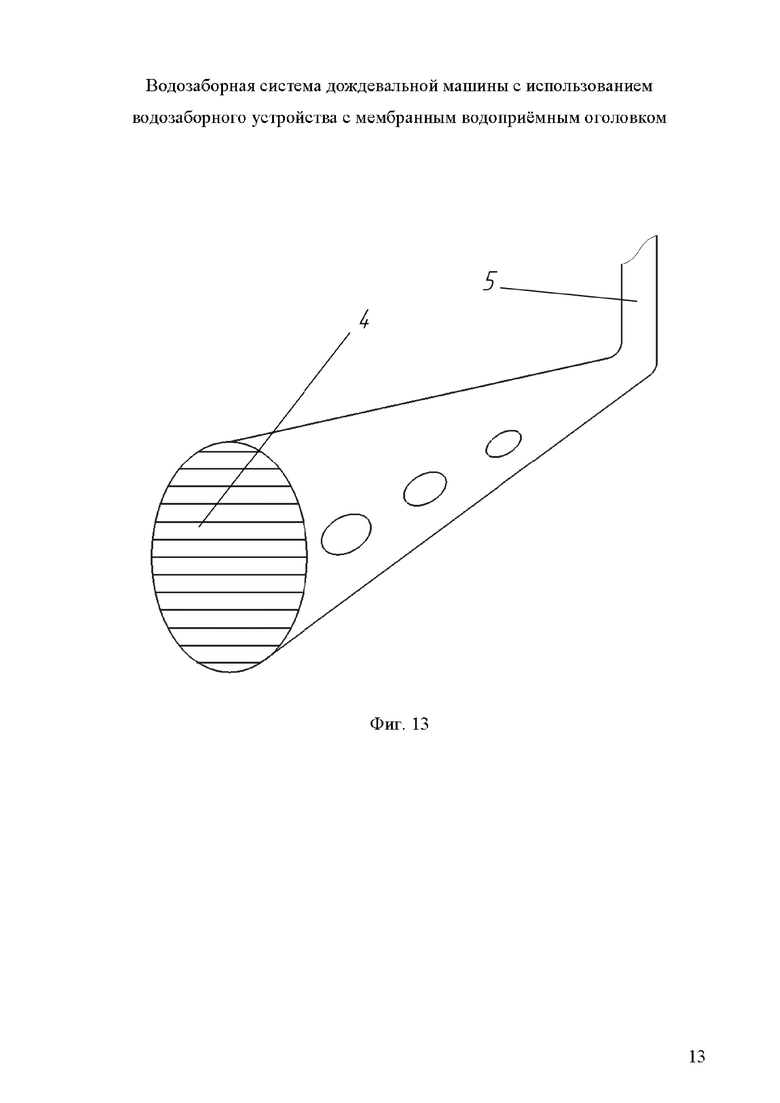

В частном случае исполнения изобретения, водоприемный оголовок 4 водозаборного устройства 1 может быть выполнен сетчатым, перфорированным, решетчатым, пластинчатым, фильтрующим (выполненным, например, в виде насыпных шариков или любого другого фильтрующего материала), мембранным или комбинированным, иметь одно или более отверстие любой геометрической формы (например, круглое, овальное, эллиптическое, квадратное, прямоугольное, треугольное, ромбическое, трапециевидное, в виде усеченного треугольника, многоугольника, щелевое и другие) или их комбинацию.

В частном случае исполнения изобретения, высасывающий трубопровод 5 может быть выполнен жестким, гибким или комбинированным и (или) содержать шарнирное соединение. Например, труба, патрубок, резинотканевый рукав, гофрированный рукав/труба, армированный рукав, шарнирное соединение и т.д.

Соединение водоприемного оголовка 4, высасывающего трубопровода 5, патрубка 6 между собой может быть жестким, гибким, шарнирным или комбинированным.

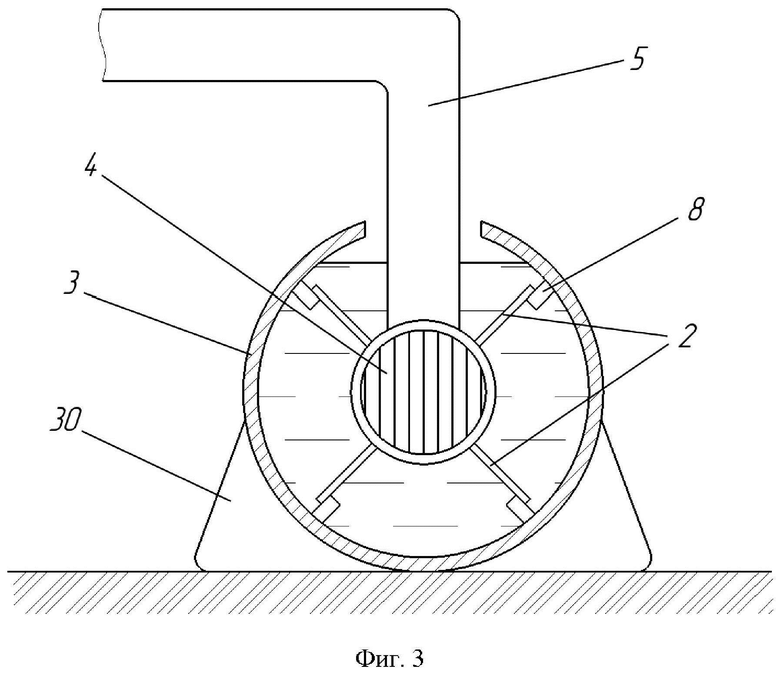

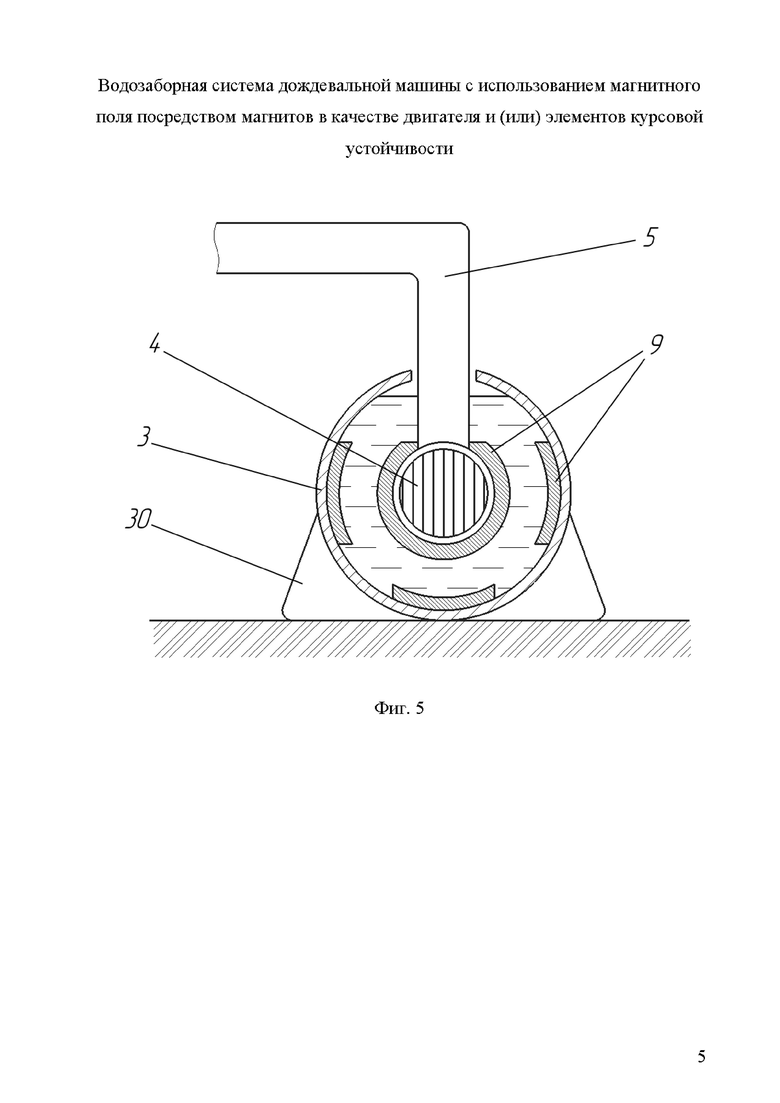

Элемент курсовой устойчивости 2 может быть выполнен с использованием элемента скольжения 7 (фиг. 1, 2) и (или) качения 5 (фиг. 3, 4) и (или) магнитного поля посредством магнитов 9 (фиг. 5) и (или) рамы 10 с использованием элементов скольжения 7 и (или) качения 5 и (или) магнитного поля посредством магнитов 9. Например, может быть выполнен с использованием направляющих, шарниров, колесиков, желобов, полозьев, втулок и т.д. При использовании магнитного поля посредством магнитов 9 происходит процесс омагничивания воды, что может влиять на урожайность сельскохозяйственной продукции.

Один или более элемент курсовой устойчивости 2 может устанавливаться на водозаборном устройстве 1 и (или) на/в лотке (канале) 3 оросительной системы.

В частном случае исполнения изобретения, положение водозаборного устройства 1 относительно лотка (канала) 3 оросительной системы может фиксироваться при помощи направляющих (-его) роликов (-а), смонтированных (-ого) на корпусе оголовка водозаборного устройства 1, и направляющих, установленных в полости (желобе) лотка (канала) 3.

В частном случае исполнения изобретения, один или более конструктивный элемент водозаборного устройства 1 и один или более конструктивный элемент лотка / канала 3 оросительной системы выполняют функцию одного или более элемента курсовой устойчивости 2 водозаборного устройства 1 относительно лотка / канала 3 оросительной системы (например: стенки, каркас, ребра, верхний срез желоба и др. элементы лотка / канала 3, стенки, каркас, ребра и др. элементы водоприемного оголовка водозаборного устройства 1 и другие) (фиг. 6, 7).

В частном случае исполнения изобретения, функцию одного или более элемента курсовой устойчивости 2 водозаборного устройства 1 относительно лотка / канала 3 оросительной системы выполняет и один или более конструктивный элемент лотка / канала 3 и (или) водозаборного устройства 1 и (или) рамы 10 и (или) насоса и (или) любой другой конструктивный элемент водозаборной системы (фиг. 6, 7) (например: верхний срез желоба, стенки, каркас, ребра и др. элементы лотка / канала 3, стенки, каркас, ребра и др. элементы водоприемного оголовка водозаборного устройства 1, рамы 10, насоса 16, двигателя 12 / редуктора 13 и другие).

В частном случае исполнения изобретения, водозаборная система содержит раму 10. Рама 10 представляет собой плоскую или пространственную, или комбинированную конструкцию, предназначенную для крепления / установки отдельных элементов водозаборной системы.

Водозаборное устройство 1 и (или) один или более элемент курсовой устойчивости 2 могут размещаться на раме 10, или на/в лотке (канале) 3.

Водозаборная система может быть самоходной или приводиться в движение при помощи дождевальной машины или при помощи сторонней тракторной техники / любого другого транспортного средства / устройства, или при помощи лебедки, или другими механизмами / устройствами, в том числе, например, любыми стационарными или движущимися механизмами / устройствами. Буксирование, толкание водозаборного устройства 1 и (или) рамы 10 может осуществляться с помощью штанги 11, или троса, или стропа, соединяющей (-его) водозаборное устройство 1 и (или) раму 10 с дождевальной машиной, или сторонней тракторной техникой / любым другим транспортным средством / устройством, или стационарным или движущимся механизмом / устройством.

В частном случае исполнения изобретения, водозаборная система может содержать двигатель 12 (электрический, бензиновый, гидравлический, пневматический, с использованием магнитного поля и т.д.) и (или) редуктор 13 для приведения в движение водозаборного устройства 1 и (или) рамы 10. Двигатель 12 и (или) редуктор 13 может размещаться на/в лотке (канале) 3 или на раме 10.

В частном случае исполнения изобретения, подача воды от водозаборного устройства 1 на дождевальную машину 19 производится при помощи насоса, установленного на дождевальной машине 19, или с помощью другого стороннего насоса.

В частном случае исполнения изобретения, водозаборная система может содержать насос 14 для подачи воды от водозаборного устройства 1 на дождевальную машину 19, который может размещаться на водозаборном устройстве 1 или на раме 10, или на/в лотке (канале) 3, или на подвижной опоре дождевальной машины, или на любом транспортном средстве / устройстве.

В частном случае исполнения изобретения, напорный трубопровод 15 подачи воды от насоса на дождевальную машину 19 может быть выполнен жестким, гибким или комбинированным и (или) содержать шарнирное соединение 16. Например, труба 17, патрубок, резинотканевый рукав 18, гофрированный рукав/труба, армированный рукав, шарнирное соединение 16 и т.д. (фиг. 14).

Соединение дождевальной машины 19 и напорного трубопровода 15 подачи воды от насоса на дождевальную машину 19 и/или напорного трубопровода 15 и насоса 14 может быть жестким, гибким, шарнирным или комбинированным.

В частном случае исполнения изобретения, водозаборная система может содержать один или более обратный клапан 20. При отключении подачи воды обратный клапан 20 предотвращает отток воды в обратном направлении.

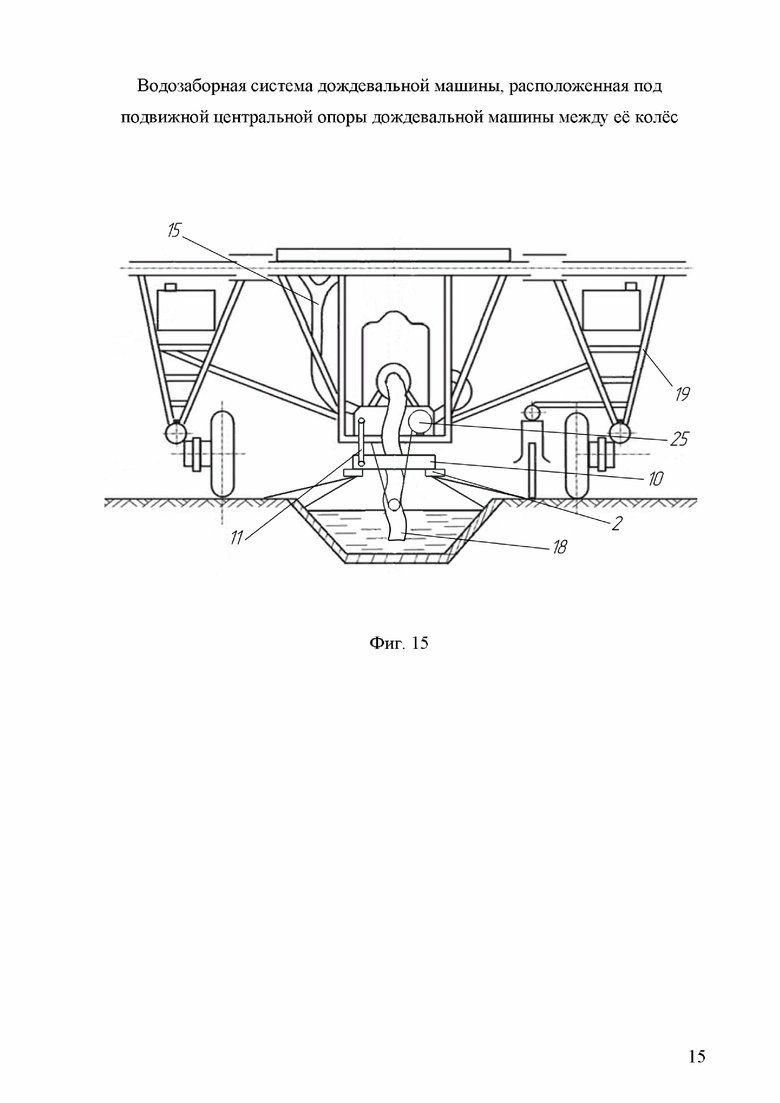

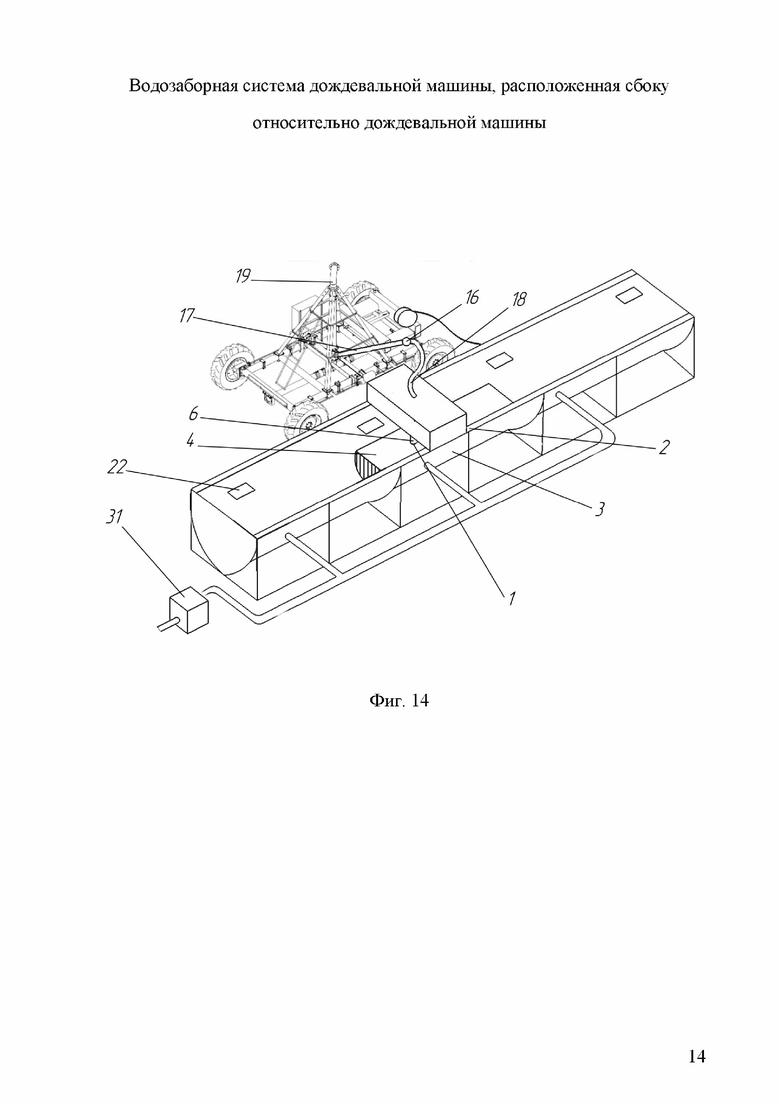

В частном случае исполнения изобретения, водозаборная система или ее части / элементы может размещаться между колес подвижной опоры дождевальной машины 19 под ней (фиг. 15) или сбоку от дождевальной машины 19 (фиг. 14).

В частном случае исполнения изобретения, водозаборная система может содержать один или более датчик контроля. Датчики контроля могут быть любыми, например, датчик контроля движения 21, уровнемер воды 22 в лотке (канале), датчик расхода воды 23, датчик давления 24, датчик температуры, датчик скорости потока воды, датчик химического состава воды, датчик частоты вращения вала двигателя / крыльчатки насоса и другие.

Датчики контроля могут устанавливаться на любом участке. Например, на водозаборном устройстве 1 и (или) на лотке (канале) 3 оросительной системы, в том числе внутри и (или) снаружи лотка (канала) 3, и (или) на раме 10, и (или) на дождевальной машине 19, и (или) в любом другом месте и т.д.

В частном случае исполнения изобретения, водозаборная система может иметь подъемный механизм 25, который может использоваться для эксплуатации водозаборной системы (демонтаж, монтаж, подъем, опускание, изменение положения при техническом обслуживании и ремонте и др.) и (или) для корректировки местоположения водозаборного устройства 1 и (или) рамы 10 и (или) насоса 16, и (или) любого другого элемента водозаборной системы, в том числе, например, относительно уровня воды в лотке (канале) 3 в соответствии с показаниями уровнемера 22 и т.д.

Управление подъемным механизмом 25 водозаборной системы может осуществляться вручную, либо автоматизировано блоком управления 26, в том числе с использованием программного управления.

В частном случае исполнения изобретения, водозаборная система может содержать блок управления 26 (фиг. 16) с возможностью управления любыми элементами водозаборной системы (водозаборным устройством 1, рамой 10, двигателем 12, редуктором 13, насосом 16, подъемным механизмом 25 и другими) и (или) дождевальной машиной 19 и (или) сторонней тракторной техникой / любым другим транспортным средством / устройством, и (или) лебедкой, и (или) стационарными и (или) движущимися механизмами / устройствами, и (или) оборудованием, элементами сети подачи воды из лотка (канала) 3 на дождевальную машину 19 (насос, задвижка, клапан и т.д.) и (или) оборудованием, элементами напорной сети подачи воды в лоток (канал) 3 оросительной системы (насос, задвижка, клапан и т.д.). Блок управления 26 осуществляет управление автоматизировано, в том числе с использованием программного управления. Блок управления 26 может осуществлять управление в том числе в зависимости от информации, полученной от датчика/датчиков контроля.

Например, блок управления 26 может осуществлять регулирование подачи воды в лоток (канал) 3 и (или) из лотка (канала) 3 на дождевальную машину 19, в том числе, например, в зависимости от полученных данных от датчиков контроля. Блок управления 26 может управлять, например, включением / отключением подачу воды, регулировать подачу необходимого объема (расхода) воды, скорости воды за счет управления открытием / закрытием задвижек, клапанов и т.д. Блок управления 26 может управлять, например, подъемным механизмом 25, который может использоваться для эксплуатации водозаборной системы (демонтаж, монтаж, подъем, опускание, изменение положения при техническом обслуживании и ремонте и др.) и (или) для корректировки местоположения водозаборного устройства 1 и (или) рамы 10 и (или) насоса 16, и (или) любого другого элемента водозаборной системы, в том числе, например, относительно уровня воды в лотке (канале) 3 в соответствии с показаниями уровнемера 22 и т.д.

В зависимости от информации, полученной от датчиков контроля, блок управления 26 может определять степень засоренности водоприемной поверхности водозаборного устройства 1 и необходимость его промывки. Например, в зависимости от информации, полученной от расходомера 23 и (или) датчика давления 24, и (или) датчика частоты вращения вала двигателя / крыльчатки насоса, и (или) любого другого датчика контроля.

Датчик контроля движения 21 может давать информацию о начале/окончании движения, скорости, направлении движения водозаборного устройства 1 и (или) рамы 10, и (или) дождевальной машины 19, и (или) сторонней тракторной техники / любого другого транспортного средства / устройства.

В зависимости от данных, полученных от датчика контроля движения 21 блок управления 26 может управлять движением водозаборного устройства 1 и (или) рамы 10, и (или) дождевальной машины 19, и (или) сторонней тракторной техники / любого другого транспортного средства / устройства. Например, синхронизировать начало, окончание движения, скорость, направление движения водозаборного устройства 1 и (или) рамы 10, и (или) дождевальной машины 19, и (или) сторонней тракторной техники / любого другого транспортного средства / устройства по отношению друг к другу, и (или) запуск / остановку насоса подачи воды из лотка (канала) 3 на дождевальную машину 19 и (или) насоса подачи воды в лоток (канал) 3 оросительной системы и т.д.

В частном случае исполнения изобретения, водозаборная система может содержать информационную панель с возможностью вывода информации, в том числе, например, от одного или более датчика контроля и (или) блока управления 26.

В частном случае исполнения изобретения, водозаборная система может содержать терминал с возможностью ввода и (или) вывода информации, в том числе, например, от одного или более датчика контроля и (или) блока управления 26. Терминал может быть выполнен, например, в виде настольного компьютера, ноутбука, планшета, смартфона и т.д.

Управление элементами водозаборной системы и (или) дождевальной машиной 19 и (или) сторонней тракторной техникой / любым другим транспортным средством / устройством, и (или) лебедкой, и (или) стационарными и (или) движущимися механизмами / устройствами, и (или) оборудованием, элементами сети подачи воды из лотка (канала) 3 на дождевальную машину 19 (насос, задвижка, клапан и т.д.) и (или) оборудованием, элементами напорной сети подачи воды в лоток (канал) 3 оросительной системы (насос, задвижка, клапан и т.д.) может осуществляться с единого блока управления или иметь независимые блоки управления.

В частном случае исполнения изобретения, водозаборная система может иметь автономный источник электроэнергии или запитываться от электрической цепи дождевальной машины или от стационарных электросетей.

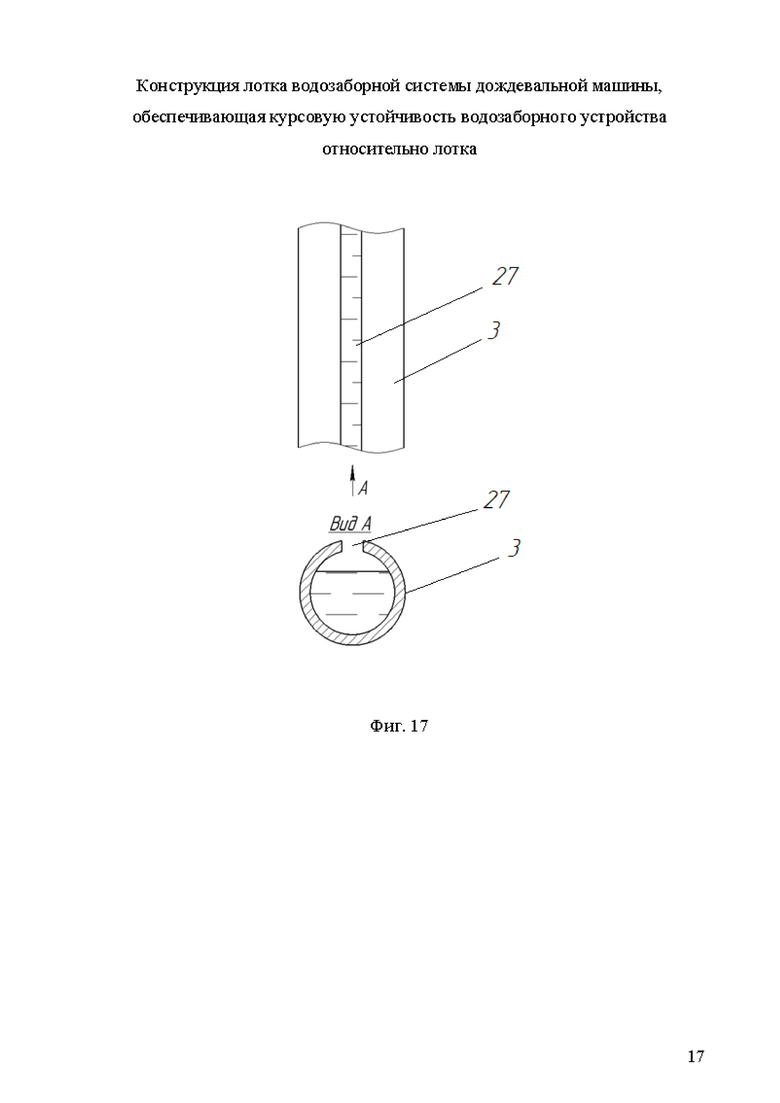

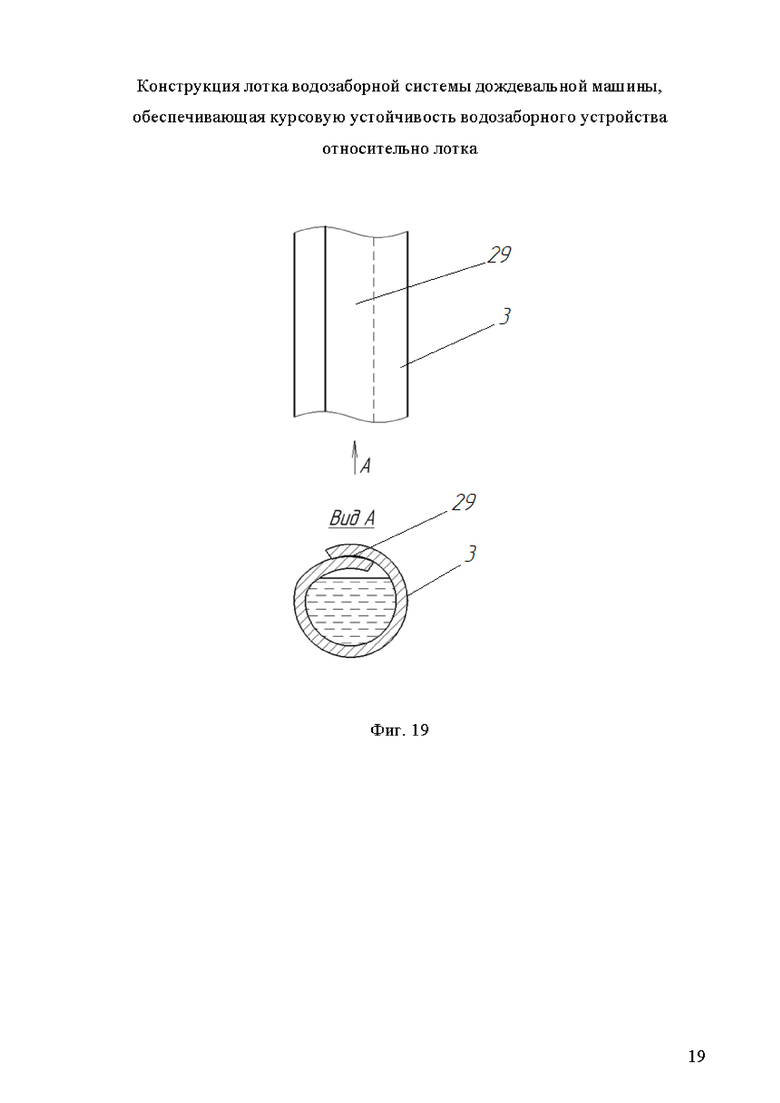

В частном случае исполнения изобретения, водозаборная система включает в себя лоток 3 оросительной системы, выполненный таким образом, что лоток 3 по длине лотка имеет щель / прорезь 27, при этом ширина прорези 27 в поперечном сечении лотка 3 менее максимального расстояния между внутренними стенками лотка 3 в поперечном сечении лотка (фиг. 17), и (или) разрез 28, при этом стенки лотка 3 сомкнуты, а при движении водозаборного устройства 1 происходит раздвижение стенок лотка 3 с их последующим смыканием после прохождения водозаборного устройства 1 (фиг. 18), и (или) соединение стенок внахлест 29, при этом при движении водозаборного устройства 1 происходит раздвижение стенок лотка 3 с их последующим соединением внахлест после прохождения водозаборного устройства 1 (фиг. 19), и (или) эластичные шторки 32, при этом при движении водозаборного устройства 1 происходит раздвижение эластичных шторок 32 с их последующим схождением или смыканием или соединением внахлест после прохождения водозаборного устройства 1 (фиг. 20).

Такая конструкция лотка 3 обеспечивает курсовую устойчивость водозаборного устройства 1 относительно лотка 3, дополнительно будет способствовать снижению испарения воды из лотка 3 и засорения лотка наносами, мусором и т.д. Конструктивные элементы лотка 3 и/или водозаборного устройства 1 выполняют функцию элемента/элементов курсовой устойчивости 2 (например: верхний срез желоба, стенки, каркас, ребра и др. элементы лотка 3, стенки, каркас, ребра и др. элементы водоприемного оголовка водозаборного устройства 1, рамы 10, насоса и другие). Лоток 3 может дополнительно содержать один или более элемент курсовой устойчивости 2, который может быть выполнен с использованием элемента скольжения 7 и (или) качения 8 и (или) магнитного поля посредством магнитов 9 и (или) рамы 10 с использованием элементов скольжения 7 и (или) качения 8 и (или) магнитного поля посредством магнитов 9.

В любых вариантах исполнения изобретения, лоток 3 оросительной системы может иметь любую геометрическую форму, например, в сечении может быть выполнен квадратным, прямоугольным, треугольным, круглым, овальным, эллипсовидным, ромбовидным, многоугольным и т.д. или комбинированным. В плане лоток может быть выполнен прямолинейным, криволинейным или комбинированным, т.е. сочетать в себе прямолинейную и криволинейную конфигурацию.

Материалы для изготовления водозаборной системы в любых вариантах исполнения изобретения или любого из его составных частей, элементов, могут использоваться любые и в комплексе (например, любые металлы и (или) их сплавы и (или) полимеры и (или) композиты, в том числе, например, сталь нержавеющая, углеродистая сталь, медно-никелевый сплав, алюминиевые сплавы, титан, резина, фторопласт, пластик, полипропилен, нейлон, полиэтилен, полистирол, графит и другие).

В любых вариантах исполнения изобретения, лоток оросительной системы может устанавливается в выемке, в полувыемке-полунасыпи, в насыпи, на грунте, на специально подготовленной поверхности, сваях, опорных элементах 30, плитах и т.д.

В любых вариантах исполнения изобретения, канал оросительной системы может размещаться в выемке, в полувыемке-полунасыпи, в насыпи, на косогорье, может быть в земляном русле с одеждой (плиты, железобетон, монолитный железобетон и другие изоляционные материалы) и без нее.

В любых вариантах исполнения изобретения, по длине лотка / канала 3 оросительной системы может меняться поперечное сечение лотка / канала 3 (например, его геометрическая форма и (или) конфигурация и (или) его геометрические размеры и т.д.).

В любых вариантах исполнения изобретения, водозаборная система может применяться не только для обеспечения дождевальной машины поливной водой, но и для обеспечения других видов технических средств полива и водопотребления.

Работает водозаборная система следующим образом. Включается насос подачи воды в лоток (канал) 3 оросительной системы. Водозаборная система с водозаборным устройством 1 приводится в движение за счет использования двигателя 15, или при помощи дождевальной машины 19 или при помощи сторонней тракторной техники / любого другого транспортного средства / устройства, или при помощи лебедки, или другими механизмами, в том числе, например, стационарными и (или) движущимися механизмами / устройствами. За счет использования элемента курсовой устойчивости 2, водозаборное устройство 1 перемещается в лотке (канале) 3 оросительной системы в заданном положении с сохранением курсовой устойчивости водозаборного устройства 1 относительно лотка (канала) 3.

При помощи насоса, установленного на дождевальной машине, или с помощью другого стороннего насоса, или насоса 16 водозаборной системы поливная вода поступает через водозаборное устройство 1 в напорный трубопровод 15 подачи воды от насоса на дождевальную машину 19, который технологически соединен с дождевальной машиной 19.

Датчики контроля передают информацию на информационную панель или терминал, и (или) в блок управления 26.

Блок управления 26 осуществляет управление любыми элементами водозаборной системы (водозаборным устройством 1, рамой 10, двигателем 12, редуктором 13, насосом 16, подъемным механизмом 25 и другими) и (или) дождевальной машиной 19 и (или) сторонней тракторной техникой / любым другим транспортным средством / устройством, и (или) лебедкой, и (или) стационарными и (или) движущимися механизмами / устройствами, и (или) оборудованием, элементами сети подачи воды из лотка (канала) 3 на дождевальную машину 19 (насос, задвижка, клапан и т.д.) и (или) оборудованием, элементами напорной сети подачи воды в лоток (канал) 3 оросительной системы (насос, задвижка, клапан и т.д.), в том числе блоком управления 31 оборудованием, элементами оросительной системы.

В зависимости от информации, полученной от датчиков контроля, управление любыми элементами водозаборной системы (водозаборным устройством 1, рамой 10, двигателем 12, редуктором 13, насосом 16, подъемным механизмом 25 и другими) и (или) дождевальной машиной 19 и (или) сторонней тракторной техникой / любым другим транспортным средством / устройством, и (или) лебедкой, и (или) стационарными и (или) движущимися механизмами / устройствами, и (или) оборудованием, элементами сети подачи воды из лотка (канала) 3 на дождевальную машину 19 (насос, задвижка, клапан и т.д.) и (или) оборудованием, элементами напорной сети подачи воды в лоток (канал) 3 оросительной системы (насос, задвижка, клапан и т.д.) осуществляется в ручном режиме, либо автоматизировано блоком управления 26, в том числе с использованием программного управления.

Например, блок управления 26 может осуществлять регулирование подачи воды в лоток (канал) 3 и (или) из лотка (канала) 3 на дождевальную машину 19, в том числе, например, в зависимости от полученных данных от датчиков контроля. Блок управления 26 может управлять, например, включением / отключением подачу воды, регулировать подачу необходимого объема (расхода) воды, скорости воды за счет управления открытием / закрытием задвижек, клапанов и т.д. Блок управления 26 может управлять, например, подъемным механизмом 25, который может использоваться для эксплуатации водозаборной системы (демонтаж, монтаж, подъем, опускание, изменение положения при техническом обслуживании и ремонте и др.) и (или) для корректировки местоположения водозаборного устройства 1 и (или) рамы 10 и (или) насоса 16, и (или) любого другого элемента водозаборной системы, в том числе, например, относительно уровня воды в лотке (канале) 3 в соответствии с показаниями уровнемера 22 и т.д.

В зависимости от информации, полученной от датчиков контроля, может определяться степень засоренности водоприемной поверхности водозаборного устройства 1 и необходимость его промывки. Например, в зависимости от информации, полученной от расходомера 23 и (или) датчика давления 24, и (или) датчика частоты вращения вала двигателя / крыльчатки насоса, и (или) любого другого датчика контроля.

Датчик контроля движения 21 может давать информацию о начале/окончании движения, скорости, направлении движения водозаборного устройства 1 и (или) рамы 10, и (или) дождевальной машины 19, и (или) сторонней тракторной техники / любого другого транспортного средства / устройства

В зависимости от данных, полученных от датчика контроля движения 21 блок управления 26 может управлять движением водозаборного устройства 1 и (или) рамы 10, и (или) дождевальной машины 19, и (или) сторонней тракторной техники / любого другого транспортного средства / устройства. Например, синхронизировать начало, окончание движения, скорость, направление движения водозаборного устройства 1 и (или) рамы 10, и (или) дождевальной машины 19, и (или) сторонней тракторной техники / любого другого транспортного средства / устройства по отношению друг к другу, и (или) запуск / остановку насоса подачи воды из лотка (канала) 3 на дождевальную машину 19 и (или) насоса подачи воды в лоток (канал) 3 оросительной системы и т.д.

В частном случае исполнения изобретения, водозаборное устройство 1 осуществляет движение по лотку 3 оросительной системы, по длине лотка имеющему щель / прорезь 27, при этом ширина прорези 27 в поперечном сечении лотка 3 менее максимального расстояния между внутренними стенками лотка 3 в поперечном сечении лотка (фиг. 17), и (или) разрез 28, при этом стенки лотка 3 сомкнуты, а при движении водозаборного устройства 1 происходит раздвижение стенок лотка 3 с их последующим смыканием после прохождения водозаборного устройства 1 (фиг. 18), и (или) соединение стенок внахлест 29, при этом при движении водозаборного устройства 1 происходит раздвижение стенок лотка 3 с их последующим соединением внахлест после прохождения водозаборного устройства 1 (фиг. 19), и (или) эластичные шторки 32, при этом при движении водозаборного устройства 1 происходит раздвижение эластичных шторок 32 с их последующим схождением или смыканием или соединением внахлест после прохождения водозаборного устройства 1 (фиг. 20).

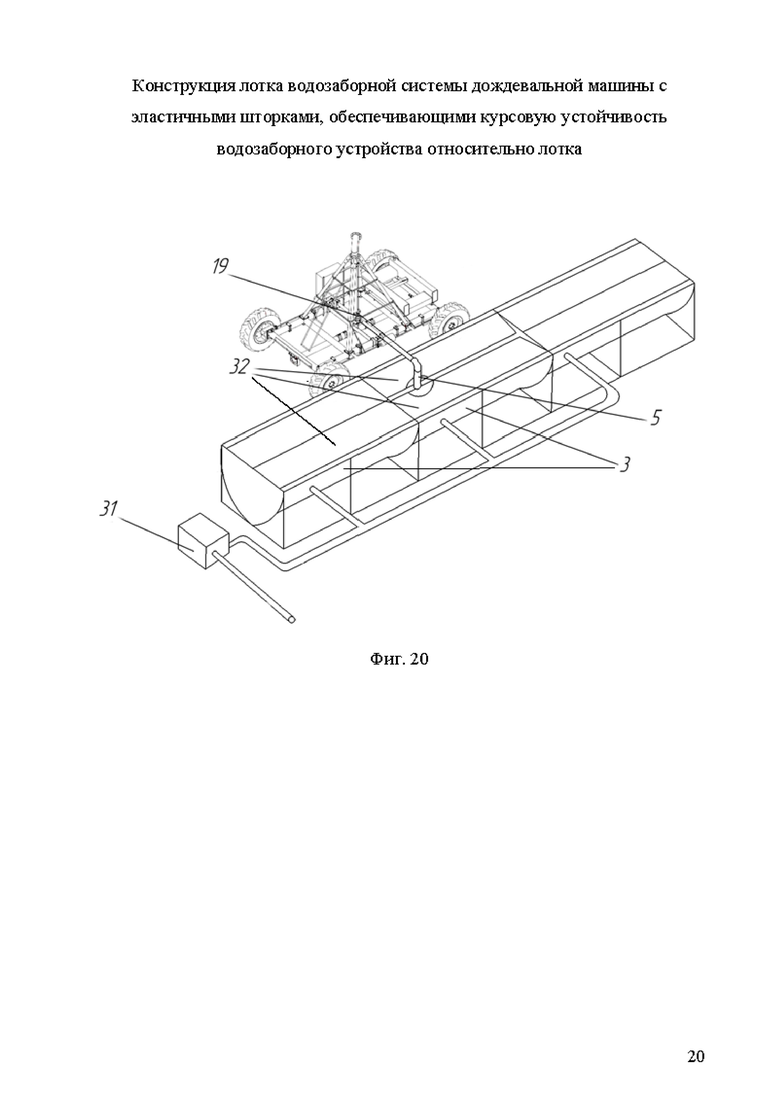

В частном случае исполнения изобретения, при работе водозаборной системы дождевальной машины при движении водозаборного устройства 1 по щели / прорези 27 лотка 3 происходит изменение расстояния между стенками лотка (фиг. 21).

Описанные примеры являются частными случаями реализации водозаборной системы дождевальной машины и не ограничивают объем изобретения, который определяется формулой изобретения с учетом возможных вариантов.

Преимущество водозаборной системы заключается в повышении надежности работы водозаборного устройства за счет обеспечении курсовой устойчивости водозаборного устройства относительно лотка (канала).

Применение заявленного технического решения позволяет использовать известные в промышленности устройства и элементы.

Группа изобретений относится к области сельского хозяйства. Водозаборная система по первому варианту содержит водозаборное устройство, лоток оросительной системы. Водозаборное устройство состоит из водоприемного оголовка, и/или высасывающего трубопровода, и/или патрубка, содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения. Водозаборная система по второму варианту содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием магнитного поля посредством магнитов. Водозаборная система по третьему варианту содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов скольжения и магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием элемента/элементов скольжения и магнитного поля посредством магнитов. Водозаборная система по четвертому варианту содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения и магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием элемента/элементов качения и магнитного поля посредством магнитов. Водозаборная система по пятому варианту содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения и элемента/элементов скольжения и/или рамы водозаборного устройства с использованием элемента/элементов качения и элемента/элементов скольжения. Водозаборная система дождевальной машины по шестому варианту содержит водозаборное устройство, лоток оросительной системы, при этом лоток по длине лотка имеет щель/прорезь. Ширина щели/прорези в поперечном сечении лотка менее максимального расстояния между внутренними стенками лотка в поперечном сечении лотка. Конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы. В водозаборной системе по седьмому варианту лоток по длине лотка имеет соединение стенок внахлест, при этом при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим соединением внахлест после прохождения водозаборного устройства. Конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы. В водозаборной системе по восьмому варианту лоток имеет эластичные шторки, при этом при движении водозаборного устройства происходит раздвижение эластичных шторок с их последующим схождением или смыканием или соединением внахлест после прохождения водозаборного устройства. Конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы. В водозаборной системе по девятому варианту лоток по длине лотка имеет щель/прорезь, при этом ширина щели/прорези в поперечном сечении лотка менее максимального расстояния между внутренними стенками лотка в поперечном сечении лотка. Конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы. Водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля. В водозаборной системе по десятому варианту лоток по длине лотка имеет разрез, при этом стенки лотка сомкнуты, при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим смыканием после прохождения водозаборного устройства. Конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы. Водозаборная система содержит один или более обратный клапан и один или более датчик контроля. В водозаборной системе по одиннадцатому варианту лоток по длине лотка имеет соединение стенок внахлест, при этом при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим соединением внахлест после прохождения водозаборного устройства. Конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы. Водозаборная система содержит один или более обратный клапан и один или более датчик контроля. В водозаборной системе по двенадцатому варианту лоток имеет эластичные шторки, при этом при движении водозаборного устройства происходит раздвижение эластичных шторок с их последующим схождением или смыканием или соединением внахлест после прохождения водозаборного устройства. Конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы. Водозаборная система содержит один или более обратный клапан и один или более датчик контроля. Обеспечивается повышение надежности работы. 12 н. и 66 з.п. ф-лы, 21 ил.

1. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что водозаборное устройство, состоящее из водоприемного оголовка, и/или высасывающего трубопровода, и/или патрубка, содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения.

2. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием магнитного поля посредством магнитов.

3. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов скольжения и магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием элемента/элементов скольжения и магнитного поля посредством магнитов.

4. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения и магнитного поля посредством магнитов и/или рамы водозаборного устройства с использованием элемента/элементов качения и магнитного поля посредством магнитов.

5. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что водозаборное устройство, состоящее из водоприемного оголовка, и/или высасывающего трубопровода, и/или патрубка, содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, выполненный с использованием элемента/элементов качения и элемента/элементов скольжения и/или рамы водозаборного устройства с использованием элемента/элементов качения и элемента/элементов скольжения.

6. Водозаборная система дождевальной машины по любому из пп. 2-4, отличающаяся тем, что водозаборное устройство состоит из водоприемного оголовка, и/или высасывающего трубопровода, и/или патрубка.

7. Водозаборная система дождевальной машины по любому из пп. 1, 5, 6, отличающаяся тем, что высасывающий трубопровод выполнен жестким, или гибким, или комбинированным и/или содержит шарнирное соединение.

8. Водозаборная система дождевальной машины по любому из пп. 1, 5, 6, отличающаяся тем, что соединение водоприемного оголовка, высасывающего трубопровода, патрубка между собой выполнено жестким, или гибким, или шарнирным, или комбинированным.

9. Водозаборная система дождевальной машины по любому из пп. 1, 5, 6, отличающаяся тем, что водоприемный оголовок водозаборного устройства имеет геометрическую форму и/или конфигурацию прямолинейную, или криволинейную, или изогнутую, или прямоугольную, или цилиндрическую, или коническую, или усеченного конуса, или квадратную, или круглую, или овальную, или эллиптическую, или шарообразную, или треугольную, или трапециевидную, или призматическую, или пирамидальную, или треугольной призмы, или усеченной трапеции, или усеченной пирамиды, или усеченной призмы, или многогранника, или усеченного многогранника, или раструба, или комбинированную.

10. Водозаборная система дождевальной машины по любому из пп. 1, 5, 6, отличающаяся тем, что водоприемный оголовок водозаборного устройства выполнен сетчатым, или перфорированным, или решетчатым, или пластинчатым, или фильтрующим, или мембранным, или комбинированным, и/или имеет одно или более отверстие круглое, или овальное, или эллиптическое, или квадратное, или прямоугольное, или треугольное, или ромбическое, или трапециевидное, или многоугольное, или щелевое, или их комбинацию.

11. Водозаборная система дождевальной машины по любому из пп. 1, 5, отличающаяся тем, что одним или более элементом курсовой устойчивости является один или более конструктивный элемент водозаборного устройства.

12. Водозаборная система дождевальной машины по любому из пп. 1, 5, отличающаяся тем, что водозаборная система дополнительно содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

13. Водозаборная система дождевальной машины по любому из пп. 2-4, 12, отличающаяся тем, что один или более элемент курсовой устойчивости устанавливается на водозаборном устройстве и/или на/в лотке оросительной системы.

14. Водозаборная система дождевальной машины по любому из пп. 2-4, 12, отличающаяся тем, что одним или более элементом курсовой устойчивости является один или более конструктивный элемент лотка и/или один или более конструктивный элемент водозаборного устройства.

15. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что один или более конструктивный элемент водозаборного устройства и один или более конструктивный элемент лотка оросительной системы выполняют функцию одного или более элемента курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

16. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что водозаборная система или ее части/элементы размещается между колесами подвижной опоры дождевальной машины под ней или сбоку от дождевальной машины.

17. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что содержит один или более обратный клапан.

18. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что содержит подъемный механизм для эксплуатации водозаборной системы.

19. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что водозаборная система содержит автономный источник электроэнергии или запитывается от электрической цепи дождевальной машины или от стационарной электросети.

20. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что для изготовления частей/элементов водозаборной системы используются металлы, и/или их сплавы, и/или полимеры, и/или композиты.

21. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что водозаборная система приводится в движение при помощи дождевальной машины, или тракторной техники/транспортного средства/устройства, или лебедки, или стационарного или движущегося механизма/устройства.

22. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что буксирование/толкание водозаборного устройства осуществляется с помощью штанги, или троса, или стропа, соединяющей(его) водозаборное устройство с дождевальной машиной, или тракторной техникой/транспортным средством/устройством, или стационарным или движущимся механизмом устройством.

23. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что содержит двигатель и/или редуктор для приведения в движение водозаборного устройства.

24. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что содержит раму водозаборного устройства.

25. Водозаборная система дождевальной машины по п. 24, отличающаяся тем, что одним или более элементом курсовой устойчивости является один или более конструктивный элемент рамы водозаборного устройства.

26. Водозаборная система дождевальной машины по п. 24, отличающаяся тем, что один или более элемент курсовой устойчивости устанавливается на раме водозаборного устройства.

27. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что содержит насос подачи воды от водозаборного устройства на дождевальную машину.

28. Водозаборная система дождевальной машины по п. 27, отличающаяся тем, что насос подачи воды от водозаборного устройства на дождевальную машину размещается на/в лотке оросительной системы или на водозаборном устройстве/раме водозаборного устройства.

29. Водозаборная система дождевальной машины по п. 28, отличающаяся тем, что при установке насоса на раме водозаборного устройства всасывающим трубопроводом является патрубок насоса.

30. Водозаборная система дождевальной машины по п. 27, отличающаяся тем, что содержит напорный трубопровод подачи воды от насоса на дождевальную машину.

31. Водозаборная система дождевальной машины по п. 30, отличающаяся тем, что напорный трубопровод выполнен жестким, или гибким, или комбинированным и/или содержит шарнирное соединение.

32. Водозаборная система дождевальной машины по п. 30, отличающаяся тем, что соединение напорного трубопровода и насоса и/или напорного трубопровода и дождевальной машины выполнено жестким, или гибким, или шарнирным, или комбинированным.

33. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что содержит один или более датчик контроля.

34. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что датчик контроля выполнен в виде уровнемера воды в лотке оросительной системы.

35. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что датчик контроля выполнен в виде датчика контроля движения.

36. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что датчик контроля выполнен в виде датчика расхода воды.

37. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что датчик контроля выполнен в виде датчика давления.

38. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что датчик контроля выполнен в виде датчика температуры.

39. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что датчик контроля выполнен в виде датчика скорости потока воды.

40. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что датчик контроля выполнен в виде датчика химического состава воды.

41. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что датчик контроля выполнен в виде датчика частоты вращения вала двигателя/крыльчатки насоса.

42. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что один или более датчик контроля устанавливается на водозаборном устройстве, и/или на/в лотке оросительной системы, и/или на дождевальной машине.

43. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что содержит информационную панель с возможностью вывода информации от одного или более датчика контроля.

44. Водозаборная система дождевальной машины по п. 33, отличающаяся тем, что содержит терминал с возможностью ввода и/или вывода информации от одного или более датчика контроля.

45. Водозаборная система дождевальной машины по любому из пп. 1-5, отличающаяся тем, что содержит блок управления.

46. Водозаборная система дождевальной машины по п. 45, отличающаяся тем, что блок управления выполнен с возможностью управления одним или более элементом или одной или более частью водозаборной системы, и/или дождевальной машиной, и/или тракторной техникой/транспортным средством/устройством, и/или лебедкой, и/или стационарным или движущимся механизмом/устройством, и/или оборудованием/элементами сети подачи воды из лотка оросительной системы на дождевальную машину, и/или оборудованием/элементами напорной сети подачи воды в лоток оросительной системы.

47. Водозаборная система дождевальной машины по п. 45, отличающаяся тем, что блок управления осуществляет управление автоматизированно.

48. Водозаборная система дождевальной машины по п. 45, отличающаяся тем, что блок управления осуществляет управление с использованием программного управления.

49. Водозаборная система дождевальной машины по п. 45, отличающаяся тем, что блок управления осуществляет управление в зависимости от информации, полученной от датчика/датчиков контроля.

50. Водозаборная система дождевальной машины по п. 45, отличающаяся тем, что блок управления регулирует подачу воды в лоток оросительной системы и/или из лотка оросительной системы на дождевальную машину.

51. Водозаборная система дождевальной машины по п. 45, отличающаяся тем, что блок управления определяет степень засоренности водоприемной поверхности водозаборного устройства и необходимость его промывки.

52. Водозаборная система дождевальной машины по п. 45, отличающаяся тем, что содержит информационную панель с возможностью вывода информации от блока управления.

53. Водозаборная система дождевальной машины по п. 45, отличающаяся тем, что содержит терминал с возможностью ввода и/или вывода информации от блока управления.

54. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что лоток по длине лотка имеет щель/прорезь, при этом ширина щели/прорези в поперечном сечении лотка менее максимального расстояния между внутренними стенками лотка в поперечном сечении лотка, конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

55. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что лоток по длине лотка имеет соединение стенок внахлест, при этом при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим соединением внахлест после прохождения водозаборного устройства, конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

56. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что лоток имеет эластичные шторки, при этом при движении водозаборного устройства происходит раздвижение эластичных шторок с их последующим схождением или смыканием или соединением внахлест после прохождения водозаборного устройства, конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

57. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что лоток по длине лотка имеет щель/прорезь, при этом ширина щели/прорези в поперечном сечении лотка менее максимального расстояния между внутренними стенками лотка в поперечном сечении лотка, конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля.

58. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что лоток по длине лотка имеет разрез, при этом стенки лотка сомкнуты, при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим смыканием после прохождения водозаборного устройства, конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля.

59. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что лоток по длине лотка имеет соединение стенок внахлест, при этом при движении водозаборного устройства происходит раздвижение стенок лотка с их последующим соединением внахлест после прохождения водозаборного устройства, конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля.

60. Водозаборная система дождевальной машины, содержащая водозаборное устройство, лоток оросительной системы, отличающаяся тем, что лоток имеет эластичные шторки, при этом при движении водозаборного устройства происходит раздвижение эластичных шторок с их последующим схождением или смыканием или соединением внахлест после прохождения водозаборного устройства, конструктивные элементы лотка и/или водозаборного устройства выполняют функцию элемента/элементов курсовой устойчивости водозаборного устройства относительно лотка оросительной системы, водозаборная система дополнительно содержит один или более обратный клапан и один или более датчик контроля.

61. Водозаборная система дождевальной машины по любому из пп. 54-60, отличающаяся тем, что дополнительно содержит один или более элемент курсовой устойчивости водозаборного устройства относительно лотка оросительной системы.

62. Водозаборная система дождевальной машины по любому из пп. 54-60, отличающаяся тем, что содержит раму водозаборного устройства.

63. Водозаборная система дождевальной машины по любому из пп. 54-60, отличающаяся тем, что содержит двигатель и/или редуктор для приведения в движение водозаборного устройства.

64. Водозаборная система дождевальной машины по любому из пп. 54-60, отличающаяся тем, что содержит насос подачи воды от водозаборного устройства на дождевальную машину.

65. Водозаборная система дождевальной машины по п. 64, отличающаяся тем, что содержит напорный трубопровод подачи воды от насоса на дождевальную машину.

66. Водозаборная система дождевальной машины по любому из пп. 54-60, отличающаяся тем, что содержит блок управления.

67. Водозаборная система дождевальной машины по любому из пп. 54-60, отличающаяся тем, что водозаборная система или ее части/элементы размещается между колесами подвижной опоры дождевальной машины под ней или сбоку от дождевальной машины.

68. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что датчик контроля выполнен в виде уровнемера воды в лотке оросительной системы.

69. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что датчик контроля выполнен в виде датчика контроля движения.

70. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что датчик контроля выполнен в виде датчика расхода воды.

71. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что датчик контроля выполнен в виде датчика давления.

72. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что датчик контроля выполнен в виде датчика температуры.

73. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что датчик контроля выполнен в виде датчика скорости потока воды.

74. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что датчик контроля выполнен в виде датчика химического состава воды.

75. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что датчик контроля выполнен в виде датчика частоты вращения вала двигателя/крыльчатки насоса.

76. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что один или более датчик контроля устанавливается на водозаборном устройстве, и/или на/в лотке оросительной системы, и/или на дождевальной машине.

77. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что содержит информационную панель с возможностью вывода информации от одного или более датчика контроля.

78. Водозаборная система дождевальной машины по любому из пп. 57-60, отличающаяся тем, что содержит терминал с возможностью ввода и/или вывода информации от одного или более датчика контроля.
