Устройство для срезки оголовков железобетонных свай Российский патент 2025 года по МПК E02D9/00

Изобретение относится к области строительства, а именно к срезанию оголовков железобетонных свай.

Известно устройство для срезания оголовков свай, включающие раму, выполненную в виде скобы, рычаги, концы которых соединены с гидроцилиндром [АС СССР №440475, МПК E02D 9/00, опубл. 25.08.1974, Б.И. №31].Срезка свай при помощи данного устройства осуществляется за счет скручивающего момента, что влечет за собой разрушение сваи ниже проектной отметки.

Наиболее близким по технической сущности является выбранное за прототип [авторское свидетельство №391229, МПК E02D 9/00, опубл. 04.12.1973, Б.И. №31] устройство для срезки оголовков железобетонных свай, включающее режущие ножи, силовые цилиндры привода ножей, корпус, выполненный в виде подвесной скобы, с образованными на внутренней поверхности горизонтальными и вертикальными пазами в которых размещаются режущие ножи. Для выполнения рабочего процесса устройство заводят над стеной свай, головы которых надо разрушить, и устанавливают его над одной сваей. Попеременно подавая масло в рабочие и нерабочие полости силовых цилиндров и опуская устройство над сваей, ее голова срезается до заданного уровня.

Основным требованием, при срезке оголовков железобетонных свай, является полное удаление бетона до проектной отметки с сохранением силовых арматурных стержней.

Недостаток указанного устройства заключается в том, что оно не предусматривает возможность удаления оголовков железобетонных свай различного сечения.

Техническим результатом настоящего изобретения является обеспечение возможности срезания оголовков свай различного сечения.

Технический результат достигается тем, что предлагается устройство, включающее раму в виде скобы, состоящую из одного продольного и двух поперечных элементов, снабженных зубьями, при этом на одном поперечном элементе установлен гидроцилиндр, приводящий в движение установленный на нем зуб.

Отличительными конструктивными элементами предлагаемого изобретения является то, что поперечный элемент, на котором установлен гидроцилиндр, приводящий в движение зуб, установлен на продольном элементе неподвижно, а второй поперечный элемент с установленным на нем зубом закреплен при помощи пальца на продольном элементе с возможностью установки его на расстоянии от неподвижного поперечного элемента, обеспечивающем размещение сваи между зубьями поперечных элементов при полностью втянутом штоке гидроцилиндра.

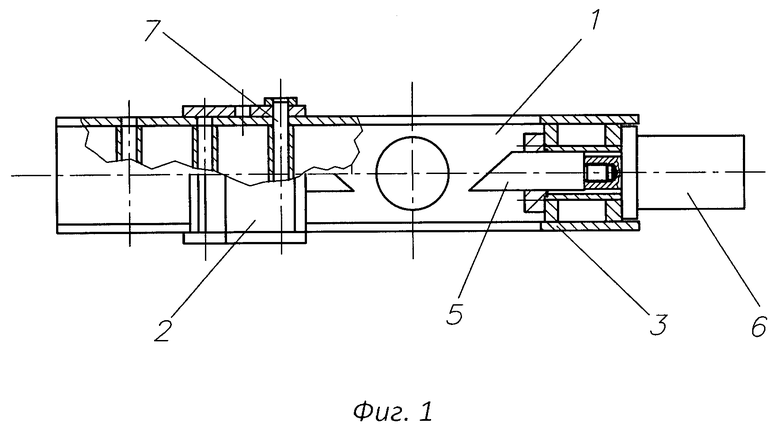

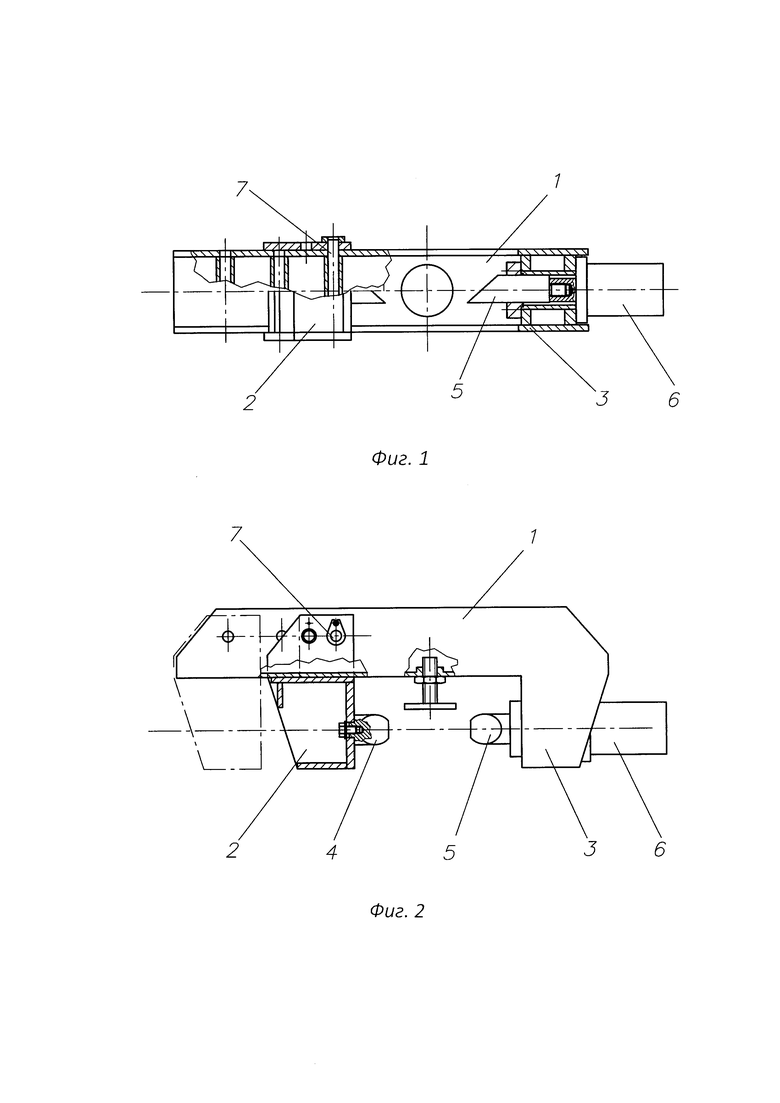

На фиг. 1 изображено устройство для срезки оголовков железобетонных свай, вид спереди; на фиг. 2 - вид сверху.

Устройство состоит из рамы в виде скобы, состоящей из одного продольного 1 и двух поперечных 2 и 3 элементов, снабженных зубьями 4 и 5. При этом на одном поперечном элементе установлен гидроцилиндр 6, приводящий в движение установленный на нем зуб 5. Второй поперечный элемент 2 с установленным на нем зубом 4 закреплен при помощи пальца 7 на продольном элементе с возможностью установки его на определенном расстоянии от неподвижного поперечного элемента 3.

Устройство работает следующим образом:

Подвижный поперечный элемент 2 устанавливается на продольном элементе 1 и фиксируется пальцем 7 на расстоянии от неподвижного поперечного элемента 3, которое обеспечивает размещение оголовка сваи между зубьями 4 и 5 при втянутом штоке гидроцилиндра 6. Затем происходит подача рабочей жидкости в рабочую полость гидроцилиндра и происходит выдвижение штока, на котором установлен зуб 5.

При взаимодействии зубьев 4 и 5 с оголовком сваи происходит разрушение его бетонной матрицы с оголением вертикальных арматурных стержней.

Предложенное устройство позволяет срезать оголовки железобетонных свай различного сечения.

Изобретение относится к области строительства, а именно к срезанию оголовков железобетонных свай. Устройство для срезки оголовков железобетонных свай включает раму в виде скобы, состоящую из одного продольного и двух поперечных элементов, снабженных зубьями, при этом на одном поперечном элементе установлен гидроцилиндр, приводящий в движение установленный на нем зуб. Поперечный элемент, на котором установлен гидроцилиндр, приводящий в движение зуб, установлен на продольном элементе неподвижно, а второй поперечный элемент с установленным на нем зубом закреплен при помощи пальца на продольном элементе с возможностью установки его на расстоянии от неподвижного поперечного элемента, обеспечивающем размещение сваи между зубьями поперечных элементов при полностью втянутом штоке гидроцилиндра. Технический результат состоит в обеспечении возможности срезания оголовков свай различного сечения. 2 ил.

Устройство для срезки оголовков железобетонных свай, включающее раму в виде скобы, состоящую из одного продольного и двух поперечных элементов, снабженных зубьями, при этом на одном поперечном элементе установлен гидроцилиндр, приводящий в движение установленный на нем зуб, отличающееся тем, что поперечный элемент, на котором установлен гидроцилиндр, приводящий в движение зуб, установлен на продольном элементе неподвижно, а второй поперечный элемент с установленным на нем зубом закреплен при помощи пальца на продольном элементе с возможностью установки его на расстоянии от неподвижного поперечного элемента, обеспечивающем размещение сваи между зубьями поперечных элементов при полностью втянутом штоке гидроцилиндра.
