СПОСОБ И СИСТЕМА РЕГУЛИРОВКИ ПО МЕНЬШЕЙ МЕРЕ ОДНОЙ ВИЗУАЛЬНОЙ ХАРАКТЕРИСТИКИ СВЕТА В УСТРОЙСТВЕ, ГЕНЕРИРУЮЩЕМ АЭРОЗОЛЬ, И/ИЛИ ЗАРЯДНОМ УСТРОЙСТВЕ, МАШИНОЧИТАЕМЫЙ НОСИТЕЛЬ ДАННЫХ ДЛЯ ТАКОЙ СИСТЕМЫ И ПРИМЕНЕНИЕ ТАЙМЕРА ДЛЯ УПРАВЛЕНИЯ ВИЗУАЛЬНОЙ ХАРАКТЕРИСТИКОЙ ПО МЕНЬШЕЙ МЕРЕ ОДНОГО БЛОКА ИЗЛУЧАТЕЛЯ СВЕТА УСТРОЙСТВА, ГЕНЕРИРУЮЩЕГО АЭРОЗОЛЬ, И/ИЛИ ЗАРЯДНОГО УСТРОЙСТВА Российский патент 2025 года по МПК A24F40/00 A24F40/60 A24F40/65

Изобретение относится к автоматической регулировке визуальных характеристик излучателей света.

Устройства и системы, генерирующие аэрозоль, часто содержат излучатели света, такие как светоизлучающие диоды, для предоставления информации пользователю. Например, визуальные характеристики излучателей света могут указывать на состояние устройства (см. например, US 2005/0185392 Al, A61L 9/03, 25.08.2005). Конкретные цвета света, излучаемого излучателями света, мигание и схемы, генерируемые излучателями света, могут быть связаны с состоянием зарядки, рабочим состоянием, состоянием ошибки и т.д.

Было бы желательно предоставить средство для автоматической регулировки визуальных характеристик излучателей света, чтобы улучшить опыт взаимодействия пользователя с устройством и повысить эффективность.

Согласно одному аспекту настоящего изобретения предложена система, содержащая устройство, при этом устройство содержит по меньшей мере один блок излучателя света и модуль управления. Модуль управления может быть выполнен с возможностью регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе по меньшей мере одного из: измеренного значения интенсивности света и местного времени, полученного от таймера. Устройство может представлять собой устройство, генерирующее аэрозоль, и/или зарядное устройство, связанное с устройством, генерирующим аэрозоль.

Посредством регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе по меньшей мере одного из измеренного значения интенсивности света и местного времени, полученного от таймера, система способна автоматически регулировать по меньшей мере одну визуальную характеристику, когда требуется регулировка без необходимости ручного ввода.

Устройство может дополнительно содержать интерфейс связи, выполненный с возможностью обмена данными с мобильным терминалом, причем данные содержат команды для регулировки по меньшей мере одной визуальной характеристики. Обмен данными с мобильным терминалом может включать прием команд от мобильного терминала. Модуль управления может быть выполнен с возможностью регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе команд.

Таким образом, система способна автоматически регулировать по меньшей мере одну визуальную характеристику, когда требуется регулировка, даже если мобильный терминал не сопряжен с модулем управления в то время, когда требуется регулировка.

Система может дополнительно содержать мобильный терминал. Мобильный терминал может быть выполнен с возможностью отображения пользовательского интерфейса для ввода команд. Команды могут содержать настройку времени, и пользовательский интерфейс может включать первый элемент пользовательского интерфейса для ввода настройки времени. Модуль управления может быть выполнен с возможностью регулировки по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда местное время, полученное от таймера, соответствует настройке времени.

Первым элементом пользовательского интерфейса может быть средство выбора времени или средство выбора даты и времени.

Первый элемент пользовательского интерфейса может содержать первый интерактивный элемент и второй интерактивный элемент, предназначенные для обеспечения возможности пользователю определять первый период времени и второй период времени путем перемещения первого интерактивного элемента и второго интерактивного элемента относительно друг друга. Первый период времени может быть связан с первой визуальной характеристикой, а второй период времени связан со второй визуальной характеристикой. Первый элемент пользовательского интерфейса может дополнительно содержать круговой элемент, и при этом первый интерактивный элемент и второй интерактивный элемент выполнены с возможностью перемещения друг относительно друга по круговой траектории вокруг центра кругового элемента.

Первый элемент пользовательского интерфейса, содержащий круговой элемент, при этом первый интерактивный элемент и второй интерактивный элемент выполнены с возможностью перемещения друг относительно друга по круговой траектории вокруг центра кругового элемента, позволяет вводить настройки времени с помощью плавного физического движения. Это является особенно преимущественным для небольших мобильных терминалов, таких как мобильные телефоны, где пользователь может использовать одну руку для удержания мобильного телефона и один палец или большой палец для взаимодействия с пользовательским интерфейсом.

Настройка времени может содержать событие, связанное со временем суток. Событием может быть восход, закат или календарное событие. Время суток может быть получено из приложения календаря на основе события.

Регулировка по меньшей мере одной визуальной характеристики может включать по меньшей мере одно из регулировки характеристики яркости по меньшей мере одного блока излучателя света, регулировки цвета света, излучаемого по меньшей мере одним блоком излучателя света, и изменения схемы мерцания света, излучаемого по меньшей мере одним блоком излучателя света.

Команды могут содержать настройку визуальной характеристики для настройки по меньшей мере одной визуальной характеристики, и при этом пользовательский интерфейс включает второй элемент пользовательского интерфейса для ввода настройки визуальной характеристики. Модуль управления может регулировать по меньшей мере одну визуальную характеристику на основании настройки визуальной характеристики. Настройка визуальной характеристики может быть настройкой яркости.

Вторым элементом пользовательского интерфейса может быть ползунок.

По меньшей мере один блок излучателя света может содержать единственный излучатель света. По меньшей мере один блок излучателя света может содержать два или более излучателей света. Регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, может предусматривать изменение схемы света, отображаемого двумя или более излучателями света. Излучателем света может быть светоизлучающий диод, СИД.

Регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе измеренного значения интенсивности света может включать регулировку по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда измеренное значение интенсивности света выше или ниже заданного порогового значения.

Когда измеренное значение интенсивности света превышает заданное пороговое значение, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, может включать увеличение яркости по меньшей мере одного блока излучателя света.

Увеличение яркости по меньшей мере одного блока излучателя света, когда измеренное значение интенсивности света превышает заданное пороговое значение, обеспечивает преимущество, состоящее в том, что блок излучателя света может быть лучше видимым для пользователя, что означает, что состояние системы может отслеживаться легче даже когда внешнее освещение является ярким.

Когда измеренное значение интенсивности света ниже заданного порогового значения, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, может включать уменьшение яркости по меньшей мере одного блока излучателя света.

Уменьшение яркости по меньшей мере одного блока излучателя света, когда измеренное значение интенсивности света ниже заданного порогового значения, обеспечивает преимущество, состоящее в том, что блок излучателя света остается видимым для пользователя для отслеживания состояния системы, но в то же время свет не мешает пользователю ночью.

Измеренное значение интенсивности света может быть основано на средней интенсивности света, измеренной в течение заданного промежутка времени.

Обмен данными с мобильным терминалом может дополнительно включать отправку на мобильный терминал информации об использовании, относящейся к использованию по меньшей мере одного устройства, генерирующего аэрозоль, и зарядного устройства. Информация об использовании может содержать информацию, относящуюся к использованию устройства, генерирующего аэрозоль, и/или зарядного устройства.

Мобильный терминал может содержать модуль обработки, выполненный с возможностью генерирования команд для регулировки по меньшей мере одной визуальной характеристики на основе информации об использовании. Генерирование команд может включать вычисление настройки времени на основе информации об использовании. Генерирование команд может включать ввод по меньшей мере одной из одной или более настроек времени, одной или более настроек визуальных характеристик и информации об использовании в обученный классификатор.

Устройство, генерирующее аэрозоль, и/или зарядное устройство могут дополнительно содержать оптический датчик для измерения интенсивности света. Мобильный терминал может содержать оптический датчик для измерения интенсивности света.

В соответствии с другим аспектом предложен способ регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света устройства, генерирующего аэрозоль, и/или зарядного устройства, связанного с устройством, генерирующим аэрозоль. Способ может включать регулировку модулем управления по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе по меньшей мере одного из: измеренного значения интенсивности света и местного времени, полученного от таймера.

Способ может дополнительно включать обмен данными с мобильным терминалом через интерфейс связи, причем данные содержат команды для регулировки по меньшей мере одной визуальной характеристики. Обмен данными с мобильным терминалом может включать прием команд от мобильного терминала.

Способ может дополнительно включать регулировку модулем управления по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе команд.

Способ может дополнительно включать отображение мобильным терминалом пользовательского интерфейса для ввода команд. Команды могут содержать настройку времени, и пользовательский интерфейс может включать первый элемент пользовательского интерфейса для ввода настройки времени.

Регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основании местного времени, полученного от таймера, может включать регулировку по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда местное время, полученное от таймера, соответствует настройке времени.

Первым элементом пользовательского интерфейса может быть средство выбора времени или средство выбора даты и времени.

Первый элемент пользовательского интерфейса может содержать первый интерактивный элемент и второй интерактивный элемент, предназначенные для обеспечения возможности пользователю определять первый период времени и второй период времени путем перемещения первого интерактивного элемента и второго интерактивного элемента относительно друг друга. Первый период времени может быть связан с первой визуальной характеристикой, а второй период времени связан со второй визуальной характеристикой. Первый элемент пользовательского интерфейса может дополнительно содержать круговой элемент, и при этом первый интерактивный элемент и второй интерактивный элемент выполнены с возможностью перемещения друг относительно друга по круговой траектории вокруг центра кругового элемента.

Настройка времени может содержать событие, связанное со временем суток. Событием может быть восход, закат или календарное событие. Время суток может быть получено из приложения календаря на основе события.

Регулировка по меньшей мере одной визуальной характеристики может включать по меньшей мере одно из регулировки характеристики яркости по меньшей мере одного блока излучателя света, регулировки цвета света, излучаемого по меньшей мере одним блоком излучателя света, и изменения схемы мерцания света, излучаемого по меньшей мере одним блоком излучателя света.

Команды могут содержать настройку визуальной характеристики для настройки по меньшей мере одной визуальной характеристики, и пользовательский интерфейс может включать второй элемент пользовательского интерфейса для ввода настройки визуальной характеристики.

Способ может дополнительно включать регулировку по меньшей мере одной визуальной характеристики на основании настройки визуальной характеристики.

Настройка визуальной характеристики может быть настройкой яркости. Вторым элементом пользовательского интерфейса может быть ползунок.

По меньшей мере один блок излучателя света может содержать единственный излучатель света.

По меньшей мере один блок излучателя света может содержать два или более излучателей света. Регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, может предусматривать изменение схемы света, отображаемого двумя или более излучателями света.

Излучателем света может быть светоизлучающий диод.

Регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе измеренного значения интенсивности света может включать регулировку по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда измеренное значение интенсивности света выше или ниже заданного порогового значения.

Когда измеренное значение интенсивности света превышает заданное пороговое значение, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, может включать увеличение яркости по меньшей мере одного блока излучателя света.

Когда измеренное значение интенсивности света ниже заданного порогового значения, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя свет, включает уменьшение яркости по меньшей мере одного блока излучателя света.

Измеренное значение интенсивности света может быть основано на средней интенсивности света, измеренной в течение заданного промежутка времени.

Обмен данными с мобильным терминалом может дополнительно включать отправку на мобильный терминал информации об использовании, относящейся к использованию по меньшей мере одного устройства, генерирующего аэрозоль, и зарядного устройства. Информация об использовании может содержать информацию, относящуюся к использованию устройства, генерирующего аэрозоль, и/или зарядного устройства.

Способ может дополнительно включать генерирование команд для регулировки по меньшей мере одной визуальной характеристики на основе информации об использовании. Генерирование команд может включать вычисление настройки времени на основе информации об использовании. Генерирование команд может включать ввод по меньшей мере одной из одной или более настроек времени, одной или более настроек визуальных характеристик и информации об использовании в обученный классификатор. Способ может дополнительно включать измерение оптическим датчиком устройства, генерирующего аэрозоль, и/или зарядного устройства интенсивности света.

Способ может дополнительно включать измерение оптическим датчиком мобильного терминала интенсивности света.

В соответствии с другим аспектом предложен машиночитаемый носитель данных, имеющий сохраненные на нем исполняемые компьютером команды, которые при выполнении процессором выполняют способ, описанный выше.

В соответствии с другим аспектом предложено применение оптического датчика или таймера для управления визуальной характеристикой по меньшей мере одного блока излучателя света устройства, генерирующего аэрозоль, или зарядного устройства, связанного с устройством, генерирующим аэрозоль, путем регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе значения интенсивности света, измеренного оптическим датчиком, или на основе времени, выводимого таймером.

В контексте данного документа термин «устройство, генерирующее аэрозоль» относится к устройству, которое взаимодействует с субстратом, образующим аэрозоль, для генерирования аэрозоля. Устройство, генерирующее аэрозоль, может взаимодействовать с изделием, генерирующим аэрозоль, содержащим субстрат, образующий аэрозоль, и/или с капсулой, содержащей субстрат, образующий аэрозоль. В некоторых примерах устройство, генерирующее аэрозоль, может нагревать субстрат, образующий аэрозоль, для облегчения высвобождения летучих соединений из субстрата. Электрическое устройство, генерирующее аэрозоль, может содержать распылитель, такой как электрический нагреватель, для нагрева субстрата, образующего аэрозоль, с образованием аэрозоля.

В контексте данного документа термин «изделие, генерирующее аэрозоль» относится к изделию, содержащему субстрат, образующий аэрозоль, который может высвобождать летучие соединения, которые могут образовывать аэрозоль. Изделие, генерирующее аэрозоль, может быть одноразовым. Изделие, генерирующее аэрозоль, содержащее субстрат, образующий аэрозоль, содержащий табак, в контексте данного документа может называться табачной палочкой.

В контексте данного документа термин «субстрат, образующий аэрозоль» относится к субстрату, способному высвобождать летучие соединения, которые могут образовывать аэрозоль. Летучие соединения могут быть высвобождены путем нагрева или сгорания субстрата, образующего аэрозоль. В качестве альтернативы нагреву или сгоранию в некоторых случаях летучие соединения могут быть высвобождены посредством химической реакции или посредством механического воздействия, такого как воздействие ультразвуком. Субстрат, образующий аэрозоль, может быть твердым или жидким или может содержать как твердые, так и жидкие компоненты. Субстрат, образующий аэрозоль, может быть частью изделия, генерирующего аэрозоль.

Используемый здесь термин «классификатор» относится к управляемому алгоритму машинного обучения, который анализирует обучающие данные, состоящие из помеченных обучающих примеров, для получения предполагаемой функции. Каждый помеченный обучающий пример представляет собой пару, состоящую из входных данных и соответствующих известных выходных данных. Классификатор должен иметь возможность обобщать обучающие примеры на невидимые данные, классифицируя новые признаки по меткам. В качестве альтернативы термин «классификатор» может относиться к полууправляемому алгоритму машинного обучения, который анализирует обучающие данные, состоящие из помеченных обучающих примеров и непомеченных данных, для создания предполагаемой функции.

Настоящее изобретение определено в формуле изобретения. Однако ниже предложен не являющийся исчерпывающим перечень неограничивающих примеров. Любой один или более из признаков этих примеров можно комбинировать с любым одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.

Пример Ex1: Система, содержащая устройство, генерирующее аэрозоль, и/или зарядное устройство, связанное с устройством, генерирующим аэрозоль, при этом устройство, генерирующее аэрозоль и/или зарядное устройство содержат: по меньшей мере, один блок излучателя света; и модуль управления, выполненный с возможностью регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе по меньшей мере одного из: измеренного значения интенсивности света и местного времени, полученного от таймера.

Пример Ех2: Система согласно примеру Ex1, где устройство, генерирующее аэрозоль, и/или зарядное устройство дополнительно содержат интерфейс связи, выполненный с возможностью обмена данными с мобильным терминалом, причем данные содержат команды для регулировки по меньшей мере одной визуальной характеристики.

Пример Ех3: Система согласно примеру Ех2, где обмен данными с мобильным терминалом включает прием команд от мобильного терминала.

Пример Ех4: Система согласно примеру Ех2 или примеру Ех3, где модуль управления выполнен с возможностью регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе команд.

Пример Ех5: Система согласно любому из примеров Ех2-Ех4, где система дополнительно содержит мобильный терминал, и где мобильный терминал выполнен с возможностью отображения пользовательского интерфейса для ввода команд.

Пример Ех6: Система согласно любому из примеров Ех2-Е5, где команды содержат настройку времени, и где пользовательский интерфейс включает первый элемент пользовательского интерфейса для ввода настройки времени.

Пример Ех7: Система согласно примеру Ех6, где модуль управления выполнен с возможностью регулировки по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда местное время, полученное от таймера, соответствует настройке времени.

Пример Ех8: Система согласно примеру Ех6 или примеру Ех7, где первый элемент пользовательского интерфейса представляет собой средство выбора времени или средство выбора даты и времени.

Пример Ех9: Система согласно примеру Ех6 или примеру Ех7, где первый элемент пользовательского интерфейса содержит первый интерактивный элемент и второй интерактивный элемент, предназначенные для обеспечения возможности пользователю определять первый период времени и второй период времени путем перемещения первого интерактивного элемента и второго интерактивного элемента относительно друг друга.

Пример Ех10: Система согласно примеру Ех9, где первый период времени связан с первой визуальной характеристикой, а второй период времени связан со второй визуальной характеристикой.

Пример Ex11: Система согласно примеру Ех9 или примеру Ех10, где первый элемент пользовательского интерфейса дополнительно содержит круговой элемент, и при этом первый интерактивный элемент и второй интерактивный элемент выполнены с возможностью перемещения друг относительно друга по круговой траектории вокруг центра кругового элемента.

Пример Ех12: Система согласно примеру Ех6 или примеру Ех7, где настройка времени содержит событие, связанное со временем суток.

Пример Ех13: Система согласно примеру Ех12, где событие представляет собой восход, закат или календарное событие.

Пример Ех14: Система согласно примеру Ех12 или примеру Ех13, где время суток получено из приложения календаря на основе события.

Пример Ех15: Система согласно любому из предыдущих примеров, где регулировка по меньшей мере одной визуальной характеристики включает по меньшей мере одно из регулировки характеристики яркости по меньшей мере одного блока излучателя света, регулировки цвета света, излучаемого по меньшей мере одним блоком излучателя света, и изменения схемы мерцания света, излучаемого по меньшей мере одним блоком излучателя света.

Пример Ех16: Система согласно любому из примеров Ех5-Ех15, где команды содержат настройку визуальной характеристики для настройки по меньшей мере одной визуальной характеристики, и при этом пользовательский интерфейс включает второй элемент пользовательского интерфейса для ввода настройки визуальной характеристики.

Пример Ех17: Система согласно примеру Ех16, где модуль управления может регулирует по меньшей мере одну визуальную характеристику на основании настройки визуальной характеристики.

Пример Ex18: Система согласно примеру Ex16 или примеру Ех17, где настройка визуальной характеристики представляет собой настройку яркости, и при этом второй элемент пользовательского интерфейса представляет собой ползунок.

Пример Ex19: Система согласно любому из предыдущих примеров, где по меньшей мере один блок излучателя света содержит единственный излучатель света.

Пример Ех20: Система согласно любому из примеров Ех1-Ех19, где по меньшей мере один блок излучателя света содержит два или больше излучателей света.

Пример Ех21: Система согласно примеру Ех20, где регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, предусматривает изменение схемы света, отображаемого двумя или более излучателями света.

Пример Ех22: Система согласно любому из примеров Ех19-Ех21, где излучатель света представляет собой светоизлучающий диод.

Пример Ех23: Система согласно любому из предыдущих примеров, где регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе измеренного значения интенсивности света включает регулировку по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда измеренное значение интенсивности света выше или ниже заданного порогового значения.

Пример Ех24: Система согласно примеру Ех23, где, когда измеренное значение интенсивности света превышает заданное пороговое значение, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, включает увеличение яркости по меньшей мере одного блока излучателя света.

Пример Ех25: Система согласно примеру Ех23, где, когда измеренное значение интенсивности света ниже заданного порогового значения, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, включает уменьшение яркости по меньшей мере одного блока излучателя света.

Пример Ех26: Система согласно любому из предыдущих примеров, где измеренное значение интенсивности света основано на средней интенсивности света, измеренной в течение заданного промежутка времени.

Пример Ех27: Система согласно любому из примеров Ех2-Ех26, где обмен данными с мобильным терминалом дополнительно включает отправку на мобильный терминал информации об использовании, относящейся к использованию по меньшей мере одного устройства, генерирующего аэрозоль, и зарядного устройства.

Пример Ех28: Система согласно примеру Ех27, где информация об использовании содержит информацию, относящуюся к использованию устройства, генерирующего аэрозоль, и/или зарядного устройства.

Пример Ех29: Система согласно примеру Ех27 или примеру Ех28, где мобильный терминал содержит модуль обработки, выполненный с возможностью генерирования команд для регулировки по меньшей мере одной визуальной характеристики на основе информации об использовании.

Пример Ех30: Система согласно примеру Ех29, где генерирование команд включает вычисление настройки времени на основе информации об использовании.

Пример Ех31: Система согласно примеру Ех27 или примеру Ех28, где генерирование команд включает ввод по меньшей мере одной из одной или более настроек времени, одной или более настроек визуальных характеристик и информации об использовании в обученный классификатор.

Пример Ех32: Система согласно любому из предыдущих примеров, где устройство, генерирующее аэрозоль, и/или зарядное устройство дополнительно содержит оптический датчик для измерения интенсивности света.

Пример Ех33: Система согласно любому из примеров Ех2-Ех32, где мобильный терминал содержит оптический датчик для измерения интенсивности света.

Пример Ех34: Способ регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света устройства, генерирующего аэрозоль, и/или зарядного устройства, связанного с устройством, генерирующим аэрозоль, причем способ включает: регулировку посредством модуля управления по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света на основе по меньшей мере одного из: измеренного значения интенсивности света и местного времени, полученного от таймера.

Пример Ех35: Способ согласно примеру Ех34, дополнительно включающий обмен данными с мобильным терминалом через интерфейс связи, причем данные содержат команды для регулировки по меньшей мере одной визуальной характеристики.

Пример Ех36: Способ согласно примеру Ех35, где обмен данными с мобильным терминалом включает прием команд от мобильного терминала.

Пример Ех37: Способ согласно примеру Ех35 или примеру Ех36, дополнительно включающий регулировку модулем управления по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе команд.

Пример Ех38: Способ согласно любому из примеров Ех35-Ех37, где способ дополнительно включает отображение мобильным терминалом пользовательского интерфейса для ввода команд.

Пример Ех39: Способ согласно любому из примеров Ех35-Ех38, где команды содержат настройку времени, и где пользовательский интерфейс включает первый элемент пользовательского интерфейса для ввода настройки времени.

Пример Ех40: Способ согласно примеру Ех39, где регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основании местного времени, полученного от таймера, включает регулировку по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда местное время, полученное от таймера, соответствует настройке времени.

Пример Ех41: Способ согласно примеру Ех39 или примеру Ех40, где первый элемент пользовательского интерфейса представляет собой средство выбора времени или средство выбора даты и времени.

Пример Ех42: Способ согласно примеру Ех39 или примеру Ех40, где первый элемент пользовательского интерфейса содержит первый интерактивный элемент и второй интерактивный элемент, предназначенные для обеспечения возможности пользователю определять первый период времени и второй период времени путем перемещения первого интерактивного элемента и второго интерактивного элемента относительно друг друга.

Пример Ех43: Способ согласно примеру Ех42, где первый период времени связан с первой визуальной характеристикой, а второй период времени связан со второй визуальной характеристикой.

Пример Ех44: Способ согласно примеру Ех42 или примеру Ех43, где первый элемент пользовательского интерфейса дополнительно содержит круговой элемент, и при этом первый интерактивный элемент и второй интерактивный элемент выполнены с возможностью перемещения друг относительно друга по круговой траектории вокруг центра кругового элемента.

Пример Ех45: Способ согласно примеру Ех39 или примеру Ех40, где настройка времени содержит событие, связанное со временем суток.

Пример Ех46: Способ согласно примеру Ех45, где событие представляет собой восход, закат или календарное событие.

Пример Ех47: Способ согласно примеру Ех45 или примеру Ех46, дополнительно включающий получение времени суток из приложения календаря на основе события.

Пример Ех48: Способ согласно любому из предыдущих примеров, где регулировка по меньшей мере одной визуальной характеристики включает по меньшей мере одно из регулировки характеристики яркости по меньшей мере одного блока излучателя света, регулировки цвета света, излучаемого по меньшей мере одним блоком излучателя света, и изменения схемы мерцания света, излучаемого по меньшей мере одним блоком излучателя света.

Пример Ех49: Способ согласно любому из примеров Ех38-Ех48, где команды содержат настройку визуальной характеристики для настройки по меньшей мере одной визуальной характеристики, и при этом пользовательский интерфейс включает второй элемент пользовательского интерфейса для ввода настройки визуальной характеристики.

Пример Ех50: Способ согласно примеру Ех49, дополнительно включающий регулировку по меньшей мере одной визуальной характеристики на основании настройки визуальной характеристики.

Пример Ех51: Способ согласно примеру Ех49 или примеру Ех50, где настройка визуальной характеристики представляет собой настройку яркости, и при этом второй элемент пользовательского интерфейса представляет собой ползунок.

Пример Ех52: Способ согласно любому из предыдущих примеров, где по меньшей мере один блок излучателя света содержит единственный излучатель света.

Пример Ех53: Способ согласно любому из примеров Ех34-Ех50, где по меньшей мере один блок излучателя света содержит два или больше излучателей света.

Пример Ех54: Способ согласно примеру Ех53, где регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, предусматривает изменение схемы света, отображаемого двумя или более излучателями света.

Пример Ех55: Способ согласно любому из примеров Ех52-Ех54, где излучатель света представляет собой светоизлучающий диод.

Пример Ех56: Способ согласно любому из предыдущих примеров, где регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе измеренного значения интенсивности света включает регулировку по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда измеренное значение интенсивности света выше или ниже заданного порогового значения.

Пример Ех57: Способ согласно примеру Ех56, где, когда измеренное значение интенсивности света превышает заданное пороговое значение, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, включает увеличение яркости по меньшей мере одного блока излучателя света.

Пример Ех58: Способ согласно примеру Ех56, где, когда измеренное значение интенсивности света ниже заданного порогового значения, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, включает уменьшение яркости по меньшей мере одного блока излучателя света.

Пример Ех59: Способ согласно любому из предыдущих примеров, где измеренное значение интенсивности света основано на средней интенсивности света, измеренной в течение заданного промежутка времени.

Пример Ех60: Способ согласно любому из примеров Ех35-Ех59, где обмен данными с мобильным терминалом дополнительно включает отправку на мобильный терминал информации об использовании, относящейся к использованию по меньшей мере одного устройства, генерирующего аэрозоль, и зарядного устройства.

Пример Ех61: Способ согласно примеру Ех60, где информация об использовании содержит информацию, относящуюся к использованию устройства, генерирующего аэрозоль, и/или зарядного устройства.

Пример Ех62: Способ согласно примеру Ех60 или примеру Ех61, дополнительно включающий генерирование команд для регулировки по меньшей мере одной визуальной характеристики на основе информации об использовании.

Пример Ех63: Способ согласно примеру Ех62, где генерирование команд включает вычисление настройки времени на основе информации об использовании.

Пример Ех64: Способ согласно примеру Ех62 или примеру Ех63, где генерирование команд включает ввод по меньшей мере одной из одной или более настроек времени, одной или более настроек визуальных характеристик и информации об использовании в обученный классификатор.

Пример Ех65: Способ согласно одному из предыдущих пунктов, дополнительно включающий измерение оптическим датчиком устройства, генерирующего аэрозоль, и/или зарядного устройства интенсивности света.

Пример Ех66: Способ согласно любому из примеров Ех35-Ех65, дополнительно включающий измерение оптическим датчиком мобильного терминала интенсивности света.

Пример Ех67: Машиночитаемый носитель данных, имеющий сохраненные на нем исполняемые компьютером команды, которые при выполнении процессором выполняют способ согласно любому из примеров Ех34-Ех66.

Пример Ех68: Применение оптического датчика или таймера для управления визуальной характеристикой по меньшей мере одного блока излучателя света устройства, генерирующего аэрозоль, или зарядного устройства, связанного с устройством, генерирующим аэрозоль, путем регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе значения интенсивности света, измеренного оптическим датчиком, или на основе времени, выводимого таймером.

Далее примеры будут дополнительно описаны со ссылкой на фигуры, где:

На фиг.1 показана система, содержащая устройство и мобильный терминал;

на фиг.2А показано устройство, генерирующее аэрозоль;

на фиг.2В показано устройство, генерирующее аэрозоль;

на фиг.3 показано зарядное устройство, связанное с устройством, генерирующим аэрозоль;

на фиг.4А показан пользовательский интерфейс;

на фиг.4В показан пользовательский интерфейс;

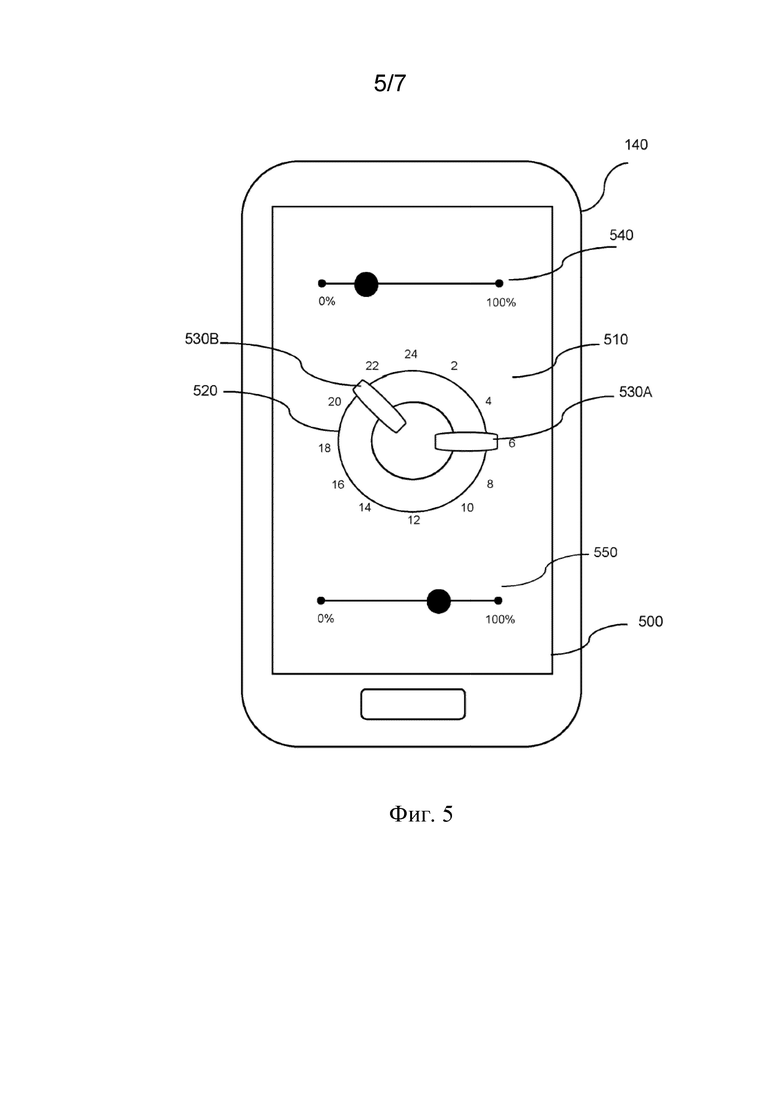

на фиг.5 показан пользовательский интерфейс;

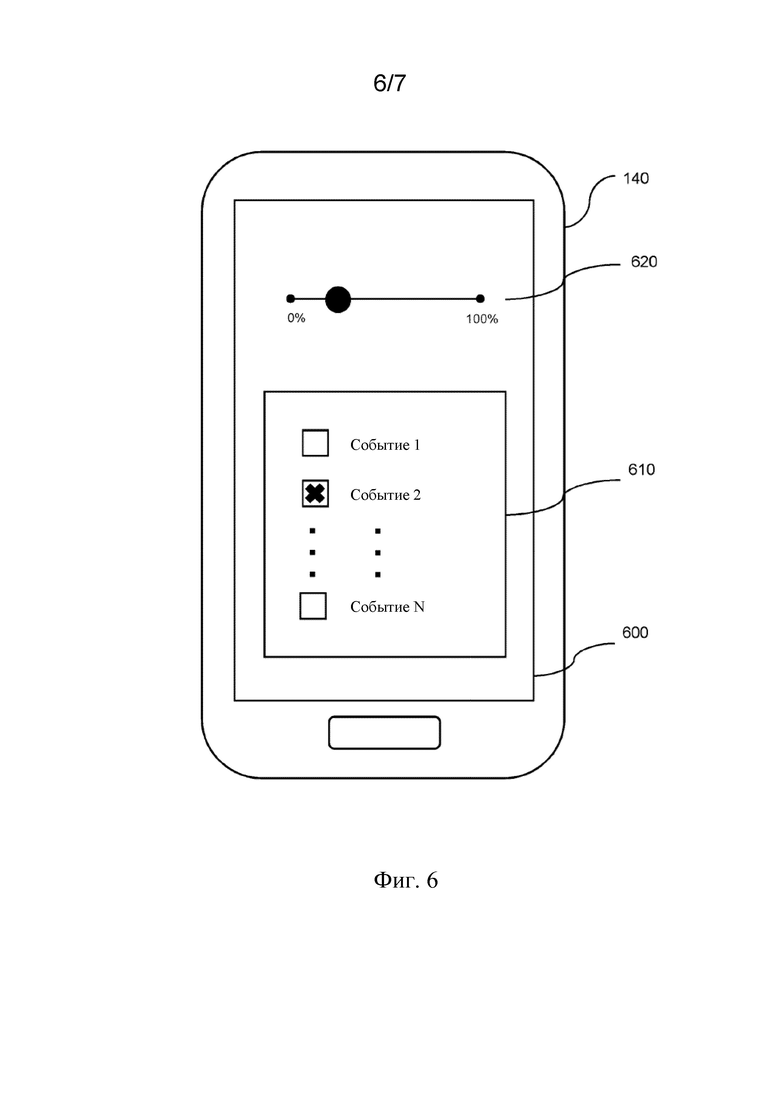

на фиг.6 показан пользовательский интерфейс; и

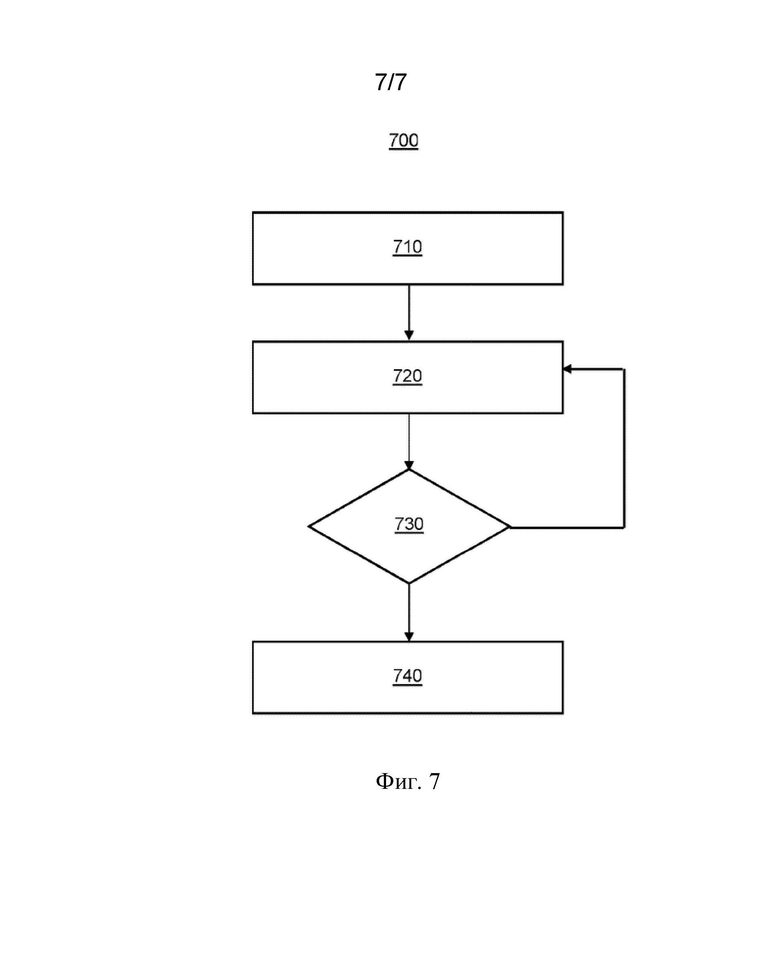

на фиг.7 показан способ регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света устройства, генерирующего аэрозоль, и/или зарядного устройства, связанного с устройством, генерирующим аэрозоль.

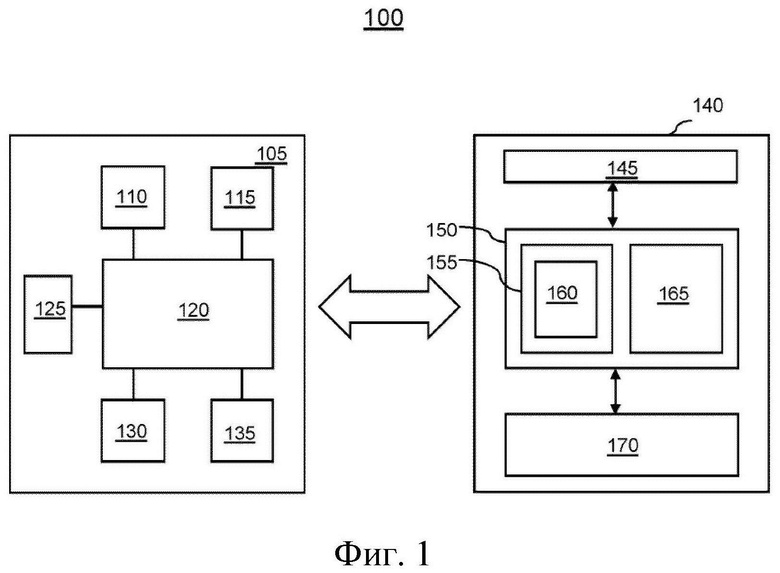

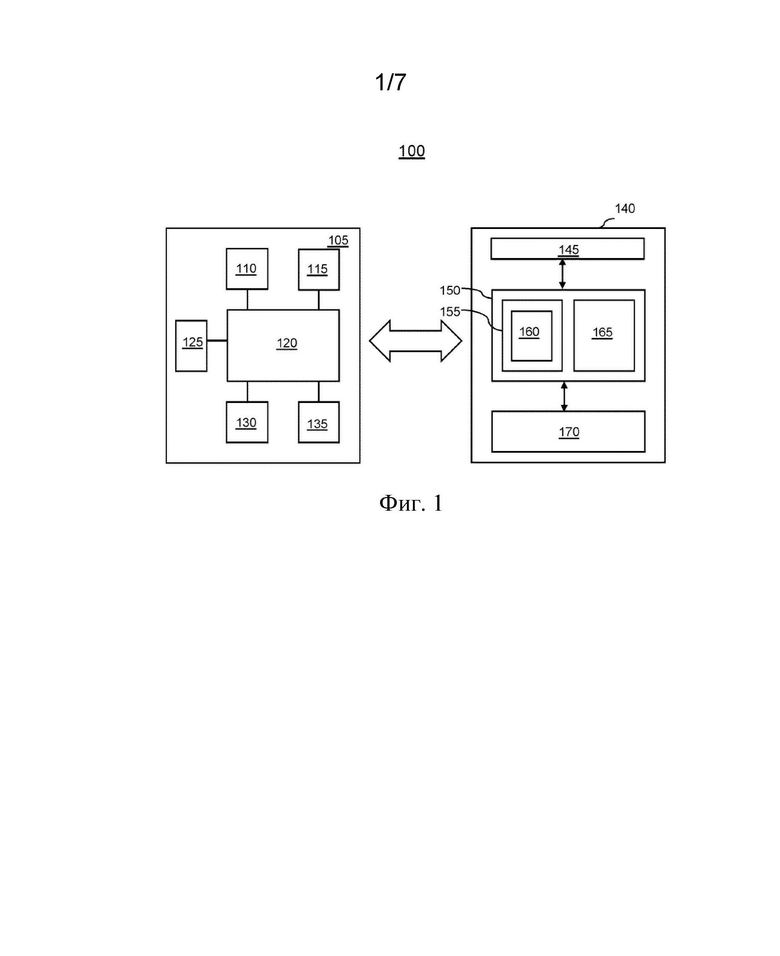

На фиг.1 показана система, содержащая устройство 105 и мобильный терминал 140; Устройство 105 и мобильный терминал 140 выполнены с возможностью соединения друг с другом через их соответствующие интерфейсы 135 и 145 связи. В частности, устройство 105 и мобильный терминал 140 могут обмениваться данными через свои соответствующие интерфейсы 135 и 145 связи. Интерфейсы 135 и 145 связи могут быть интерфейсами беспроводной связи, такими как интерфейс связи Bluetooth.

Мобильный терминал 140 представляет собой вычислительное устройство, например мобильный телефон, планшетный компьютер, портативный компьютер или персональный цифровой помощник. Мобильный терминал 140 содержит интерфейс 145 связи, модуль 150 управления, средство 155 хранения, модуль 165 обработки, содержащий один или более процессоров, и дисплей 170. Дисплей 170 выполнен с возможностью отображения пользовательского интерфейса для ввода команд 155 для регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком 110 излучателя света устройства 105. Как только пользователь ввел команды в пользовательский интерфейс, отображаемый дисплеем 170, команды могут быть сохранены средством 155 хранения.

Команды 160 могут содержать одну или более из настроек времени и настроек визуальных характеристик. Настройка визуальной характеристики соответствует по меньшей мере одному визуальному характеристике света, излучаемого по меньшей мере одним блоком 110 излучателя света. Настройка времени соответствует одному или более моментам времени, когда должна быть отрегулирована по меньшей мере одна визуальная характеристика света, излучаемого по меньшей мере одним блоком 110 излучателя света. Один или более моментов настройки времени могут быть временем суток, например временем в 12-часовом или 24-часовом формате.

Например, пользователь может ввести в пользовательский интерфейс 8:30 утра и в 9:15 вечера (или 08:30 и 21:15, используя 24-часовой формат) в качестве настройки времени, что означает, что по меньшей мере одна визуальная характеристика света, излучаемого по меньшей мере одним блоком 110 излучателя света, подлежит регулировке в 8:30 утра и в 9:15 вечера.

В качестве альтернативы или дополнительно пользователь может ввести событие, такое как «восход солнца» или «закат солнца», в пользовательский интерфейс в качестве настройки времени, что означает, что по меньшей мере одна визуальная характеристика света, излучаемого по меньшей мере одним блоком 110 излучателя света, подлежит регулировке при восходе и при закате. Модуль 150 управления может вычислять время суток, соответствующее событию в местоположении устройства, на основании информации о событии и времени, полученной от приложения календаря, такого как приложение календаря Земли.

Кроме того, ввод события в пользовательский интерфейс может включать в себя событие из календаря. События из календаря могут содержать события, полученные из приложения календаря, установленного на мобильном терминале 140. Например, пользователь может выбрать в качестве настройки времени встречу или событие, сохраненное приложением календаря. Модуль 150 управления может вычислять время суток на основе информации о событии и времени, соответствующей выбранной встрече или событию, полученной из приложения календаря.

Устройство 105 содержит по меньшей мере один блок 110 излучателя света, таймер 115, модуль 120 управления, средство 125 хранения, оптический датчик 130 и интерфейс 135 связи. Устройство 105 принимает команды 160 от мобильного терминала 140 через интерфейс 135 связи. Команды 160 могут быть сохранены средством 125 хранения. Модуль 120 управления выполнен с возможностью регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком 110 излучателя света, на основе принятых команд 160.

По меньшей мере один блок 110 излучателя света содержит один или более излучателей света, например светоизлучающие диоды. По меньшей мере, один блок излучателя света может дополнительно или в качестве альтернативы быть экраном дисплея. Регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком 110 излучателя света, включает по меньшей мере одно из регулировки характеристики яркости по меньшей мере одного блока излучателя света, регулировки цвета света, излучаемого по меньшей мере одним блоком 110 излучателя света, и изменение схемы мигания света, излучаемого по меньшей мере одним блоком 110 излучателя света. Характеристика яркости по меньшей мере одного блока 110 излучателя света может представлять собой яркость света, излучаемого по меньшей мере одним блоком 110 излучателя света. Когда блок 110 излучателя света содержит множество излучателей света, регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком 110 излучателя света, может дополнительно или в качестве альтернативы включать изменение схемы света, отображаемого множеством излучателей света.

Модуль 120 управления может регулировать по меньшей мере одну визуальную характеристику по меньшей мере одного блока 110 излучателя света на основе местного времени, полученного от таймера 115. Модуль 120 управления может периодически извлекать местное время из таймера 115 и сравнивать полученное местное время с настройкой времени в принятых командах. Когда модуль 120 управления определяет, что местное время совпадает со временем настройки времени, модуль 120 управления регулирует по меньшей мере одну визуальную характеристику света, излучаемого по меньшей мере одним блоком 110 излучателя света. Каждый момент настройки времени может быть связан с настройкой визуальной характеристики. Соответственно, когда модуль 120 управления определяет, что местное время совпадает со временем настройки времени, модуль 120 управления регулирует по меньшей мере одну визуальную характеристику в соответствии с настройкой визуальной характеристики, связанной со временем настройки времени.

Например, продолжая приведенный выше пример, пользователь ввел настройку времени, имеющую два времени часов: 8:30 утра и 9:15 вечера (или 08:30 и 21:15, используя 24-часовой формат). Время часов 8:30 утра может быть связано с настройкой первого визуальной характеристики, такого как увеличение яркости по меньшей мере одного блока 110 излучателя света. Время часов 9:15 вечера может быть связано с настройкой второго визуальной характеристики, такого как уменьшение яркости по меньшей мере одного блока 110 излучателя света.

Когда модуль 120 управления обнаруживает, что местное время, полученное от таймера 115, составляет 8:30 утра, модуль 120 управления увеличивает яркость по меньшей мере одного блока 110 излучателя света. Когда модуль 120 управления обнаруживает, что местное время, полученное от таймера 115, составляет 9:15 вечера, модуль 120 управления уменьшает яркость по меньшей мере одного блока 110 излучателя света.

В дополнение или в качестве альтернативы модуль 120 управления может регулировать по меньшей мере одну визуальную характеристику по меньшей мере одного блока 110 излучателя света на основе значения интенсивности света, измеренного оптическим датчиком 130. Например, оптический датчик 130 света выполнен с возможностью измерения интенсивности света, в частности, интенсивности внешнего освещения окружающей среды, в которой расположено устройство 105. Оптический датчик 130 выполнен с возможностью предоставления значения измеренной интенсивности света в модуль 120 управления. Модуль 120 управления определяет, находится ли значение интенсивности света, принятое от оптического датчика 130, выше или ниже заданного порогового значения интенсивности света.

Заданное пороговое значение интенсивности света может быть сохранено в средстве 125 хранения. Заданный порог интенсивности света может быть сохранен как часть управляющей программы, установленной на устройстве 105 во время изготовления или в первоначальной конфигурации устройства 105. В качестве альтернативы или дополнительно заданное пороговое значение интенсивности света может быть принято от мобильного терминала 140, например, как часть команд 160. Когда принятые команды 160 содержат заданное пороговое значение интенсивности света, заданное пороговое значение интенсивности света может быть введено пользователем через пользовательский интерфейс, отображаемый на дисплее 170.

Модуль 120 управления может регулировать визуальное характеристика в ответ на прием одного измеренного значения интенсивности света. В качестве альтернативы модуль управления может вычислять на основе множества принятых измеренных значений интенсивности света среднюю интенсивность света, измеренную оптическим датчиком за заданный период времени (например, количество минут), и модуль управления может регулировать визуальное характеристика, на основе вычисленной средней интенсивности света.

Когда модуль 120 управления определяет, что измеренное значение интенсивности света выше или ниже заданного порогового значения, модуль 120 управления регулирует по меньшей мере одну визуальное характеристика света, излучаемого по меньшей мере одним блоком 110 излучателя света. Например, когда модуль 120 управления определяет, что измеренное значение интенсивности света превышает заданное пороговое значение, модуль 120 управления может увеличить яркость по меньшей мере одного блока 110 излучателя света, чтобы по меньшей мере один блок 110 излучателя света оставался видимым, когда внешнее освещение является ярким. Когда модуль 120 управления определяет, что измеренное значение интенсивности света ниже заданного порогового значения, модуль 120 управления может уменьшать яркость по меньшей мере одного блока 110 излучателя света, чтобы по меньшей мере один блок 110 излучателя света оставался видимым, когда внешнее освещение является слабым.

Устройство 105 может дополнительно предоставлять информацию об использовании, относящуюся к использованию устройства 105, на мобильный терминал 140. В частности, устройство 105 может отправлять информацию об использовании на мобильный терминал 14 0 через интерфейс 135 связи. Информация об использовании может включать информацию, относящуюся к использованию устройства 105. Например, информация об использовании может включать информацию, относящуюся к времени суток, когда устройство включается, выключается или иным образом эксплуатируется пользователем. Средство 155 хранения мобильного терминала 14 0 может хранить информацию об использовании.

Модуль 165 обработки может обрабатывать принятую информацию об использовании с генерированием команд для регулировки по меньшей мере одной визуальной характеристики блока 110 излучателя света устройства 105. В дополнение или в качестве альтернативы модуль 165 обработки может обрабатывать по меньшей мере одну из одной или более настроек времени и одной или более настроек визуальной характеристики с генерированием команд для регулировки по меньшей мере одной визуальной характеристики блока 110 излучателя света устройства 105.

В частности, модуль обработки может генерировать команды для регулировки по меньшей мере одной визуальной характеристики блока 110 излучателя света устройства 105 с использованием любого подходящего алгоритма, сохраненного средством 155 хранения. Например, команды могут быть сгенерированы путем ввода по меньшей мере одной из одной или нескольких настроек времени, одной или нескольких настроек визуальных характеристик и информации об использовании в обученный классификатор.

Соответственно, модуль 165 обработки может вычислять настройку времени и, необязательно, настройку визуальной характеристики на основе по меньшей мере одного из информации об использовании, одной или более настроек времени и одной или более настроек визуальной характеристики. Например, если устройство 105 используется пользователем в 6 часов утра каждый день, модуль 165 обработки может инициировать генерирование команд, которые увеличивают яркость света, излучаемого по меньшей мере одним блоком излучателя света в 5:55 утра каждый день, таким образом, состояние устройства 105 является ясно видимым для пользователя, когда пользователь обычно эксплуатирует устройство 105.

Сгенерированные команды могут быть сохранены средством 155 хранения и отправлены на устройство 105 в качестве альтернативы или как часть команд 160, принятых от пользовательского интерфейса.

Устройство 105 может быть устройством, генерирующим аэрозоль, таким как устройство 200А, генерирующее аэрозоль, показанное на фиг.2А, или устройство 200В, генерирующее аэрозоль, показанное на фиг.2В. Устройство 105 может представлять собой зарядное устройство для размещения устройства, генерирующего аэрозоль, такое как зарядное устройство 300, показанное на фиг.3.

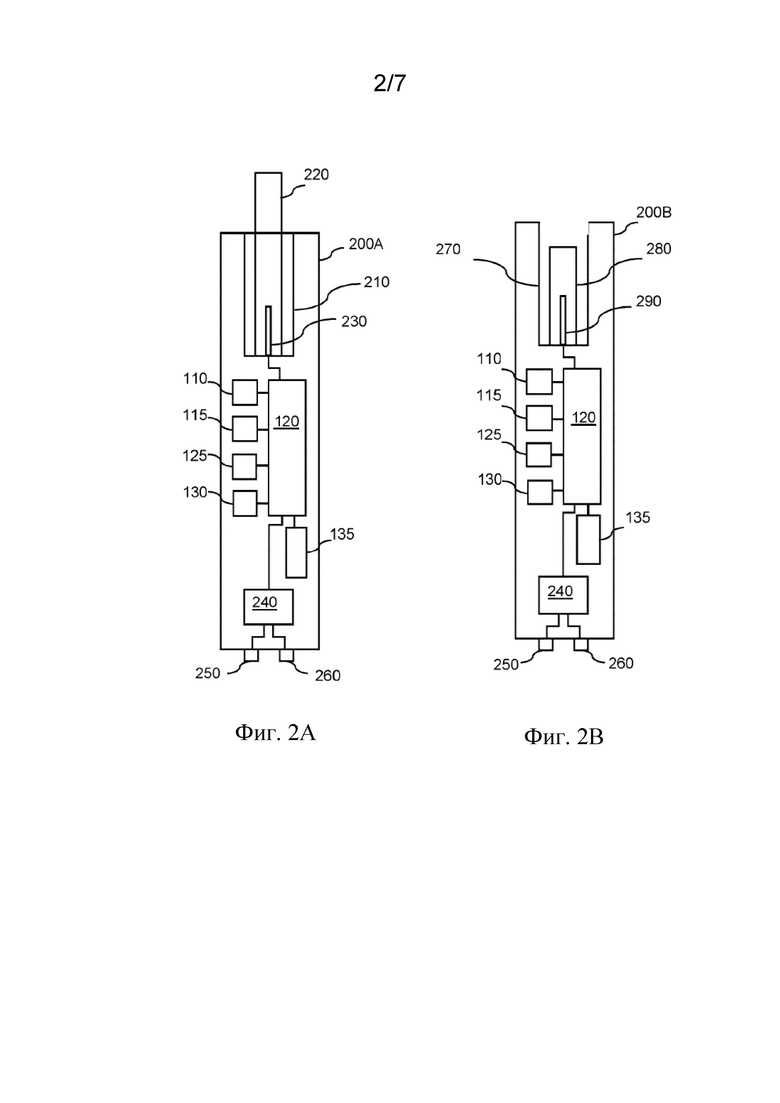

Как показано на фиг.2А, 2В и 3, устройство 200А, генерирующее аэрозоль, устройство 200В, генерирующее аэрозоль, и зарядное устройство 300 могут содержать по меньшей мере один блок 110 излучателя света, таймер 115, модуль 120 управления, средство 125 хранения, оптический датчик 130 и интерфейс 135 связи, рассмотренные выше в связи с фиг.1. Однако мобильный терминал 140 может дополнительно или альтернативно содержать оптический датчик для измерения значения интенсивности света. Устройство 200А, генерирующее аэрозоль, выполнено с возможностью размещения изделия 220, генерирующего аэрозоль.

Как показано на фиг.2А, устройство 200А, генерирующее аэрозоль, дополнительно содержит полость 210 для размещения изделия 220, генерирующего аэрозоль. Изделие 220, генерирующее аэрозоль, может содержать субстрат, образующий аэрозоль. Субстрат, образующий аэрозоль, изделия 220, генерирующего аэрозоль, может быть твердым, например, табачной палочкой. Устройство 200А, генерирующее аэрозоль, дополнительно содержит нагревательный элемент 230. Нагревательный элемент 230 выполнен с возможностью нагрева субстрата, образующего аэрозоль, с образованием аэрозоля.

Как показано на фиг.2В, устройство 200В, генерирующее аэрозоль, выполнено с возможностью размещения картриджа 280. В частности, устройство 200В, генерирующее аэрозоль, дополнительно содержит полость 270 для размещения картриджа 280. Картридж 280 может содержать субстрат, образующий аэрозоль. Субстрат, образующий аэрозоль, картриджа 280 может быть жидкостью. Устройство 200В, генерирующее аэрозоль, дополнительно содержит нагревательный элемент 290. Нагревательный элемент 290 выполнен с возможностью нагрева субстрата, образующего аэрозоль, с образованием аэрозоля.

Предпочтительно каждое из устройства 200А, генерирующего аэрозоль, и устройства 200В, генерирующего аэрозоль, содержит блок питания, выполненный с возможностью подачи питания на соответствующие нагревательные элементы 230 и 290. Блок питания предпочтительно содержит источник 240 питания. Предпочтительно источник 240 питания представляет собой батарею, такую как литий-железо-фосфатная батарея. В качестве альтернативы источник 240 питания может представлять собой другой вид устройства накопления заряда, такой как конденсатор. Источник 240 питания может требовать перезарядки. Например, источник 240 питания может иметь емкость, достаточную для обеспечения возможности непрерывного генерирования аэрозоля в течение периода, равного приблизительно шести минутам, или в течение периода, кратного шести минутам. В другом примере источник 240 питания может обладать достаточной емкостью для обеспечения возможности осуществления заданного количества затяжек или отдельных активаций нагревателя в сборе. Каждое из устройства 200А, генерирующего аэрозоль, и устройства 200В, генерирующего аэрозоль, может содержать контакт 250 питания для перезарядки блока 240 питания.

Источник питания может содержать электронную схему управления. Электронная схема управления может содержать микроконтроллер. Микроконтроллер предпочтительно представляет собой программируемый микроконтроллер. Электрическая схема может содержать дополнительные электронные компоненты. Электрическая схема может быть выполнена с возможностью регулировки подачи питания на нагреватель в сборе. Питание может подаваться на нагреватель в сборе непрерывно после активации системы, или оно может подаваться с перерывами, например, на основании затяжек. Питание может подаваться на нагреватель в сборе в виде импульсов электрического тока.

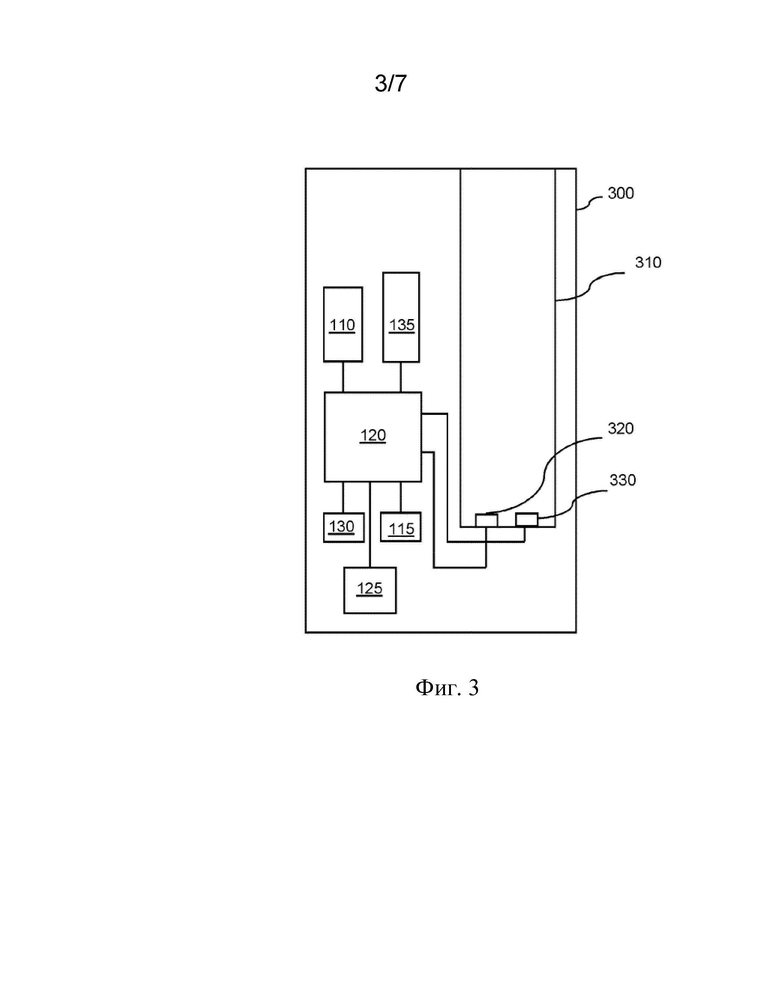

Источник 240 питания можно перезаряжать с помощью зарядного устройства, такого как зарядное устройство 300, показанное на фиг.3. Зарядное устройство 300 дополнительно содержит полость 310, предназначенную для размещения устройства, генерирующего аэрозоль, такого как устройство 200А, генерирующее аэрозоль, и устройство 200В, генерирующее аэрозоль. Внутри полости 310 может быть контакт 320 питания, выполненный с возможностью контакта с соответствующим контактом питания устройства, генерирующего аэрозоль. В частности, когда устройство 200А, генерирующее аэрозоль, или устройство 200В, генерирующее аэрозоль, размещено в полости 310, контакт 250 питания контактирует с контактом 330 питания, таким образом зарядное устройство 300 может заряжать перезаряжаемый источник 240 питания устройства 200А, генерирующего аэрозоль, или устройства 200В, генерирующего аэрозоль.

Кроме того, зарядное устройство 300 и устройство 200А или 200В, генерирующее аэрозоль, могут быть выполнены с возможностью обмена данными друг с другом. Например, зарядное устройство 300 и устройство 200А или 200В, генерирующее аэрозоль, могут быть выполнены с возможностью обмена данными друг с другом беспроводным способом. Например, зарядное устройство 300 и устройство 200А или 200В, генерирующее аэрозоль, могут обмениваться данными через свои соответствующие модули 135 связи.

Дополнительно или в качестве альтернативы зарядное устройство 300 может содержать контактный интерфейс 330 данных для связи с устройством 200А, генерирующим аэрозоль, и устройством 200В, генерирующим аэрозоль. Возвращаясь к фигурам 2А и 2В, устройство 200А, генерирующее аэрозоль, и устройство 200В, генерирующее аэрозоль, показаны как содержащие контактный интерфейс 260 данных. Когда устройство 200А, генерирующее аэрозоль, или устройство 200В, генерирующее аэрозоль, размещено в полости 310, контактный интерфейс 330 данных контактирует с контактным интерфейсом 260 данных, и может осуществляться обмен данными. Например, устройство 200А или 200В, генерирующее аэрозоль, может передавать данные, такие как данные об использовании, на зарядное устройство 300 через контактные интерфейсы 260 и 330 данных.

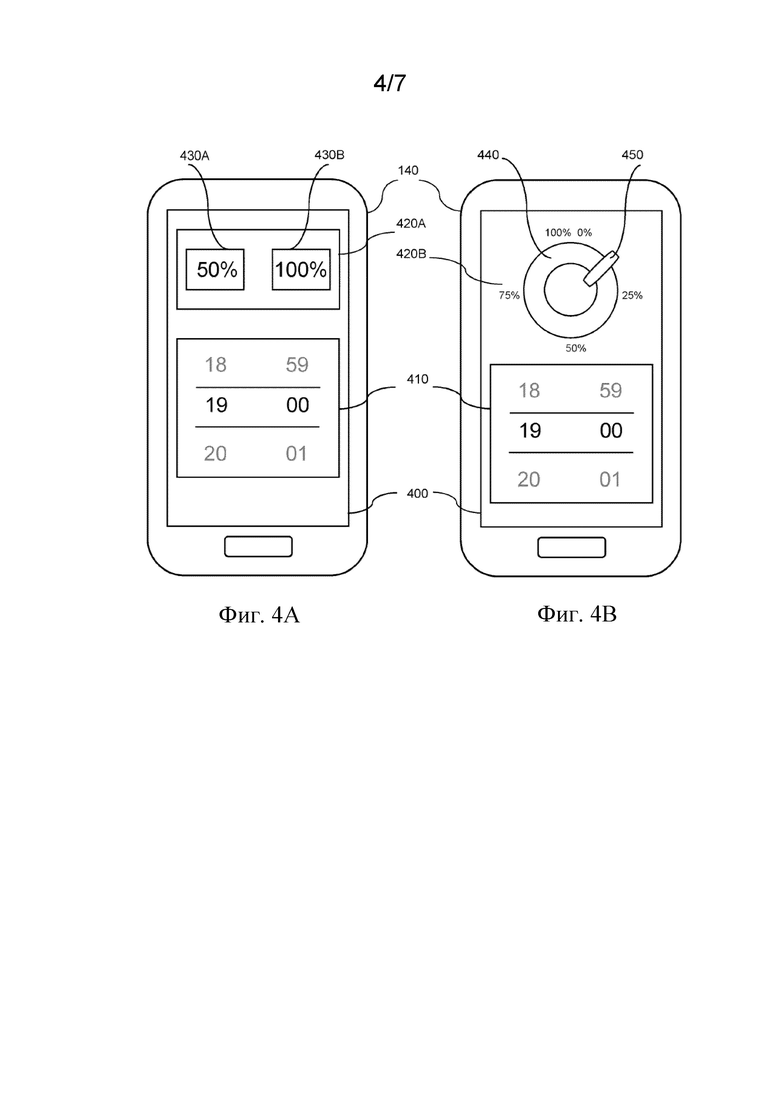

На фиг.4А и 4В показан пользовательский интерфейс 400, отображаемый на дисплее 170 мобильного терминала 140 для ввода команд для регулировки по меньшей мере одной визуальной характеристики. Пользовательский интерфейс 400 содержит первый элемент 410 пользовательского интерфейса для ввода настройки времени. Как показано на фиг.4, первый элемент 410 пользовательского интерфейса содержит средство выбора времени для ввода времени в 24-часовом формате. Средство выбора времени содержит прокручиваемые списки различных значений, каждое из которых имеет одно выбранное значение, появляющееся в контрастирующем тексте в центре первого элемента 410 пользовательского интерфейса. В примере, показанном на фиг.4, средство выбора времени содержит первый прокручиваемый список из 24 значений, представляющих часы, и второй прокручиваемый список из 60 значений, представляющих минуты. Однако следует понимать, что средство выбора времени может обеспечивать возможность ввода времени в 12-часовом формате. Также следует понимать, что средство выбора времени может обеспечивать возможность ввода как даты, так и времени.

Пользовательский интерфейс 400 дополнительно содержит второй элемент 420 пользовательского интерфейса для ввода настройки визуальной характеристики. Как показано на фиг.4А и 4В, характеристика визуальной характеристики представляет собой настройку уровня яркости по меньшей мере одного блока 110 излучателя света. Как показано на фиг.4А, второй элемент 420А пользовательского интерфейса содержит две кнопки 430А и 430В, указывающие процент, который соответствует уровню яркости по меньшей мере одного блока 110 излучателя света. Уровень яркости 100 процентов (кнопка 430А) указывает максимальную яркость блока излучателя света. Уровень яркости 50 процентов (кнопка 430В) указывает уровень яркости 50 процентов от максимальной яркости блока излучателя света. Пользователь может выбрать кнопку 430, чтобы установить желаемую яркость по меньшей мере одного блока 110 излучателя света.

Хотя второй элемент 420А пользовательского интерфейса показан в виде двух кнопок 430А и 430В, следует понимать, что второй элемент 420А пользовательского интерфейса может содержать любое количество кнопок. Например, второй элемент 420А пользовательского интерфейса может содержать четыре кнопки, чтобы пользователь мог выбрать яркость, соответствующую 25 процентам, 50 процентам, 75 процентам или 100 процентам от максимальной яркости.

Как показано на фиг.4В, второй элемент 420В пользовательского интерфейса представляет собой элемент пользовательского интерфейса типа колесика, который позволяет пользователю непрерывно изменять процентное значение от 0% до 100%. Второй элемент 420В пользовательского интерфейса содержит круговой элемент 440, отображающий процентные значения по окружности второго и 440, и интерактивный элемент 450. Пользователь может взаимодействовать с интерактивным элементом 452, перемещая интерактивный элемент 450 вокруг кругового элемента 440, чтобы выбрать требуемый процент яркости. Дополнительно или альтернативно пользовательский интерфейс 400 может содержать второй элемент пользовательского интерфейса, который представляет собой ползунок, что позволяет пользователю непрерывно изменять уровень яркости от 0 процентов до максимум 100 процентов.

Соответственно, пользователь может запланировать время дня, когда пользователь желает уменьшить или увеличить уровень яркости по меньшей мере одного блока 110 излучателя света. Например, пользователь может запланировать уменьшение яркости по меньшей мере одного блока 110 излучателя света на 50 процентов в 10 часов вечера, чтобы избежать неудобств, связанных с ярким светом ночью, когда пользователь ложится спать, при этом обеспечивая возможность отслеживания состояния устройства 105.

Хотя на фиг.4А и 4В показан пользовательский интерфейс 400 для ввода одного значения времени и одного процентного значения, следует понимать, что пользовательский интерфейс 400 может позволять пользователю планировать уровень яркости множество раз. Например, пользователь может выбрать 25-процентную яркость с 10 часов вечера до 6 часов утра, 50-процентную яркость с шести до 7 часов утра, 75-процентную яркость с 7 часов утра до 8 часов утра и 100-процентную яркость с 8 часов утра до 10 часов вечера.

На фиг.5 показан пользовательский интерфейс 500, отображаемый на дисплее 170 мобильного терминала 140, для ввода команд для регулировки по меньшей мере одной визуальной характеристики. Пользовательский интерфейс 500 содержит первый элемент 510 пользовательского интерфейса для ввода настройки времени, второй элемент 540 пользовательского интерфейса и третий элемент 550 пользовательского интерфейса для ввода настройки визуальной характеристики. Первый элемент 510 пользовательского интерфейса представляет собой пользовательский интерфейс типа колесика, содержащий круговой элемент 520, первый интерактивный элемент 530А и второй интерактивный элемент 530В. Числа, связанные со временем суток, отображаются рядом с круговым элементом 520 и по его окружности. Пользователь может взаимодействовать с первым интерактивным элементом 530А и вторым интерактивным элементом 530В для перемещения первого интерактивного элемента 530А и второго интерактивного элемента 530В относительно друг друга по круговой траектории вокруг центра кругового элемента 520. Перемещая первый интерактивный элемент 530А и второй интерактивный элемент 530В относительно друг друга, пользователь определяет первый период времени и второй период времени. Например, как показано на фиг.5, первый период времени определяется положением первого интерактивного элемента 530А и второго интерактивного элемента 530В с 21:00 до 06:00, а второй период времени определяется положением первого интерактивного элемента 530А и второго интерактивного элемента 530В с 06:00 до 21:00.

Первый период времени может быть связан с первой визуальной характеристикой, а второй период времени может быть связан со второй визуальной характеристикой. Как показано на фиг.5, визуальное характеристика представляет собой характеристика яркости по меньшей мере одного блока 110 излучателя света. Второй элемент 540 пользовательского интерфейса и третий элемент 550 пользовательского интерфейса представляют собой ползунки, с которыми пользователь может взаимодействовать для выбора яркости в процентах. Ползунки содержат горизонтальную дорожку с элементом управления (показанным в виде сплошного круга), который пользователь перемещает для перемещения между максимальным значением и минимальным значением яркости в процентах. Левый и правый значки иллюстрируют значение минимального и максимального значений, представленных здесь как 0 процентов и 100 процентов. Второй элемент 540 пользовательского интерфейса может быть связан с первым периодом времени, а третий элемент 550 пользовательского интерфейса может быть связан со вторым периодом времени. Например, как показано на рисунке 5, пользователь установил уровень яркости на 25 процентов между 21:00 и 06:00, а пользователь установил яркость на 75 процентов между 06:00 и 21:00.

На фиг.6 показан пользовательский интерфейс 600, отображаемый на дисплее 170 мобильного терминала 140, для ввода команд для регулировки по меньшей мере одной визуальной характеристики.

Пользовательский интерфейс 600 содержит первый элемент 610 пользовательского интерфейса для ввода события в пользовательский интерфейс в качестве настройки времени. Первый элемент 610 пользовательского интерфейса содержит список событий (от события 1 до события N), где каждое событие имеет соответствующую кнопку-флажок. Пользователь может выбрать событие посредством выбора кнопки-флажка (обозначенной крестиком рядом с «событием 2» на фиг.6), чтобы ввести событие в качестве настройки времени. Однако следует понимать, что для выбора события можно использовать любой подходящий элемент пользовательского интерфейса, такой как радиокнопки, выпадающее меню, прокручиваемый список событий и т.д.

Как обсуждалось выше, событием может быть событие, такое как «восход солнца» или «закат солнца», означающее, что по меньшей мере одна визуальная характеристика света, излучаемого по меньшей мере одним блоком 110 излучателя света, подлежит регулировке при восходе и при закате. Модуль 150 управления может получать время суток, соответствующее событию в местоположении устройства, из приложения календаря, такого как приложение календаря Земли.

Кроме того, ввод события в пользовательский интерфейс может включать в себя событие из календаря. События из календаря могут содержать события, полученные из приложения календаря, установленного на мобильном терминале 140. Например, пользователь может выбрать в качестве настройки времени встречу или событие, сохраненное приложением календаря. Модуль 150 управления может получать время суток, соответствующее выбранной встрече или событию, из приложения календаря.

Пользователь может выбрать визуальное характеристика, связанное с настройкой времени, с помощью второго элемента 620 пользовательского интерфейса. Второй элемент 620 пользовательского интерфейса проиллюстрирован на фиг.6 в виде ползунка для выбора уровня яркости, такого как ползунки 540 и 550, описанные в отношении фиг.5 выше. Однако следует понимать, что для выбора настройки визуальной характеристики можно использовать любой подходящий элемент пользовательского интерфейса.

На фиг.7 показан способ регулировки по меньшей мере одного видимого характеристики блока излучателя света. Способ может выполняться устройством 105, как описано выше в отношении фиг. 1-6.

Способ начинается с этапа 710, на котором команды 160 принимаются модулем 120 управления. Как описано выше, команды 160 принимаются от мобильного терминала 140. Команды содержат по меньшей мере одну настройку времени и настройку визуальной характеристики.

На этапе 720 модуль управления отслеживает таймер 115. В дополнение или в качестве альтернативы модуль 120 управления отслеживает значения интенсивности света, измеренные оптическим датчиком 130.

На этапе 730 модуль 120 управления определяет, было ли выполнено заданное условие, связанное по меньшей мере с одной из настройки времени и настройки визуальной характеристики. Заданное условие может содержать местное время на таймере 115, соответствующее настройке времени. Заданное условие может содержать измеренное значение интенсивности света выше или ниже заданного порогового значения. Если модуль управления не обнаруживает, что заданное условие было выполнено, способ возвращается к этапу 720, и модуль 120 управления продолжает отслеживание. Если заданное условие выполнено, способ переходит к этапу 740.

На этапе 740 модуль 120 управления регулирует по меньшей мере одну визуальную характеристику по меньшей мере одного блока излучателя света, как описано выше.

Некоторые или все этапы способа, описанные выше в отношении фиг.7, могут быть реализованы компьютером, поскольку они выполняются процессором, микропроцессором, электронной схемой или схемой обработки (или с их использованием). Например, реализация может быть выполнена с использованием энергонезависимого носителя данных, такого как машиночитаемый носитель данных. Такой машиночитаемый носитель данных может быть любым доступным носителем, к которому может получить доступ компьютерная система общего или специального назначения.

Как правило, примеры могут быть реализованы как компьютерный программный продукт с программным кодом или исполняемыми компьютером командами, причем программный код или исполняемые компьютером команды используются для выполнения одного из способов, когда компьютерный программный продукт запускается на компьютере. Программный код или исполняемые компьютером команды могут, например, храниться на машиночитаемом носителе данных.

В примере носитель данных (или носитель данных, или машиночитаемый носитель данных) содержит хранящуюся на нем компьютерную программу или исполняемые компьютером команды для выполнения одного из описанных в данном документе способов, когда он выполняется процессором. В дополнительном примере устройство содержит один или более процессоров и упомянутый выше носитель данных.

В дополнительном примере устройство содержит средства, например схемы обработки, такие как, например, процессор, взаимодействующий с памятью, причем средства выполнены с возможностью или приспособлены для выполнения одного из способов, описанных в данном документе.

Дополнительный пример предусматривает компьютер, имеющий установленную на нем компьютерную программу или команды для выполнения одного из описанных здесь способов.

Вышеописанные конкретные варианты осуществления и примеры иллюстрируют, но не ограничивают настоящее изобретение. Следует понимать, что возможны и другие варианты осуществления настоящего изобретения и описанные в данном документе конкретные варианты осуществления и примеры не являются исчерпывающими.

Для целей настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т.д., следует понимать как модифицированные во всех случаях термином «приблизительно». Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе. В этом контексте можно считать, что число А включает числовые значения, которые находятся в пределах общей стандартной погрешности измерения того характеристики, которое изменяется число А. Число А в некоторых случаях при использовании в прилагаемой формуле изобретения может отклоняться на перечисленные выше процентные доли при условии, что величина, на которую отклоняется А, существенно не влияет на основное и новое характеристика (характеристики) заявленного изобретения. Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе.

Вышеописанные конкретные варианты осуществления и примеры иллюстрируют, но не ограничивают настоящее изобретение. Следует понимать, что возможны и другие варианты осуществления настоящего изобретения и описанные в данном документе конкретные варианты осуществления и примеры не являются исчерпывающими.

Группа изобретений относится к способу и системе регулировки по меньшей мере одной визуальной характеристики света в устройстве, генерирующем аэрозоль, и/или зарядном устройстве, к машиночитаемому носителю данных для такой системы и к применению таймера для управления визуальной характеристикой по меньшей мере одного блока излучателя света устройства, генерирующего аэрозоль, и/или зарядного устройства. Система регулировки по меньшей мере одной визуальной характеристики света в устройстве, генерирующем аэрозоль, выполненном с возможностью взаимодействия с табачной палочкой, и/или зарядном устройстве, связанном с устройством, генерирующим аэрозоль, при этом устройство, генерирующее аэрозоль, и/или зарядное устройство содержит по меньшей мере один блок излучателя света; модуль управления, выполненный с возможностью регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе местного времени, полученного от таймера; и интерфейс связи, выполненный с возможностью обмена данными с мобильным терминалом. Данные содержат команды для регулировки по меньшей мере одной визуальной характеристики. Система дополнительно содержит мобильный терминал, выполненный с возможностью отображения пользовательского интерфейса для ввода команд. Команды включают настройку времени, пользовательский интерфейс содержит первый элемент пользовательского интерфейса для ввода настройки времени. Технический результат заключается в повышении эффективности работы. 4 н. и 11 з.п. ф-лы, 7 ил.

1. Система регулировки по меньшей мере одной визуальной характеристики света в устройстве, генерирующем аэрозоль, выполненном с возможностью взаимодействия с табачной палочкой, и/или зарядном устройстве, связанном с устройством, генерирующим аэрозоль, при этом устройство, генерирующее аэрозоль, и/или зарядное устройство содержит:

по меньшей мере один блок излучателя света;

модуль управления, выполненный с возможностью регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе местного времени, полученного от таймера; и

интерфейс связи, выполненный с возможностью обмена данными с мобильным терминалом, причем данные содержат команды для регулировки по меньшей мере одной визуальной характеристики, и

при этом система дополнительно содержит мобильный терминал, при этом мобильный терминал выполнен с возможностью отображения пользовательского интерфейса для ввода команд, при этом команды включают настройку времени, и при этом пользовательский интерфейс содержит первый элемент пользовательского интерфейса для ввода настройки времени.

2. Система по п. 1, отличающаяся тем, что первый элемент пользовательского интерфейса содержит первый интерактивный элемент и второй интерактивный элемент, предназначенные для обеспечения возможности пользователю определять первый период времени и второй период времени путем перемещения первого интерактивного элемента и второго интерактивного элемента относительно друг друга, при этом первый период времени связан с первой визуальной характеристикой, а второй период времени связан со второй визуальной характеристикой.

3. Система по п. 2, отличающаяся тем, что первый элемент пользовательского интерфейса дополнительно содержит круглый элемент, и при этом первый интерактивный элемент и второй интерактивный элемент выполнены с возможностью перемещения относительно друг друга по круговой траектории вокруг центра круглого элемента.

4. Система по п. 1, отличающаяся тем, что настройка времени содержит событие, связанное со временем суток, и при этом время суток получено из приложения календаря на основе события.

5. Система по п. 1, отличающаяся тем, что модуль управления выполнен с возможностью регулировки по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда местное время, полученное от таймера, соответствует настройке времени.

6. Система по любому из предыдущих пунктов, отличающаяся тем, что модуль управления дополнительно выполнен с возможностью регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основании измеренного значения интенсивности света, и при этом регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе измеренного значения интенсивности света включает регулировку по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда значение интенсивности света выше или ниже заданного порогового значения.

7. Система по любому из предыдущих пунктов, отличающаяся тем, что регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, включает регулировку характеристики яркости по меньшей мере одного блока излучателя света.

8. Способ регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света устройства, генерирующего аэрозоль, выполненного с возможностью взаимодействия с табачной палочкой, и/или по меньшей мере одним блоком излучателя света зарядного устройства, связанного с устройством, генерирующим аэрозоль, при этом способ включает:

регулировку модулем управления по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе местного времени, полученного от таймера;

обмен данными с мобильным терминалом через интерфейс связи, причем данные содержат команды для регулировки по меньшей мере одной визуальной характеристики;

отображение мобильным терминалом пользовательского интерфейса для ввода команд, при этом команды содержат настройку времени, и при этом пользовательский интерфейс содержит первый элемент пользовательского интерфейса для ввода настройки времени.

9. Способ по п. 8, отличающийся тем, что обмен данными с мобильным терминалом включает прием команд от мобильного терминала.

10. Способ по п. 8 или 9, отличающийся тем, что команды включают настройку визуальной характеристики для настройки по меньшей мере одной визуальной характеристики, и при этом пользовательский интерфейс содержит второй элемент пользовательского интерфейса для ввода настройки визуальной характеристики.

11. Способ по п. 10, отличающийся тем, что настройка визуальной характеристики представляет собой настройку яркости, и при этом второй элемент пользовательского интерфейса представляет собой ползунок.

12. Способ по п. 8, отличающийся тем, что настройка времени содержит событие, связанное со временем суток, связанным с событием, и при этом способ дополнительно включает получение времени суток из приложения календаря на основе события.

13. Способ по любому из предыдущих пунктов, отличающийся тем, что дополнительно включает регулировку модулем управления по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основании измеренного значения интенсивности света, и при этом регулировка по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, на основе измеренного значения интенсивности света включает регулировку по меньшей мере одной визуальной характеристики по меньшей мере одного блока излучателя света, когда значение интенсивности света выше или ниже заданного порогового значения.

14. Машиночитаемый носитель данных для системы регулировки по меньшей мере одной визуальной характеристики света по любому из пп. 1-7, имеющий сохраненные на нем исполняемые компьютером команды, которые при выполнении процессором выполняют способ по любому из пп. 9-13.

15. Применение таймера для управления визуальной характеристикой по меньшей мере одного блока излучателя света устройства, генерирующего аэрозоль, выполненного с возможностью взаимодействия с табачной палочкой, и/или по меньшей мере одного блока излучателя света зарядного устройства, связанного с устройством, генерирующим аэрозоль, посредством регулировки по меньшей мере одной визуальной характеристики света, излучаемого по меньшей мере одним блоком излучателя света, когда местное время, выводимое таймером, соответствует настройке времени, полученной от мобильного терминала.
