Подвижное укрывное устройство Российский патент 2025 года по МПК A01G13/37 A01G9/14 B65H16/00 B65H23/00 E04H15/64 E04D5/06

Изобретение относится к полигонам сухого складирования и хранению химических отходов, к рекультивации нарушенных земель в процессе горного производства, к сельскому хозяйству для защиты сельхоз растений на открытых полях, полевых хранилищах и к защите от намокания длинных штабелей добытого торфа при торфоразработках.

Известно укрывное устройство, содержащее бобину с намотанным на него гибким укрывным полотном, один ряд раздвижных телескопических стоек выполнен выше противоположного ряда и горизонтальные подвижные валики. (Патент № 153240. Укрывное устройство, опубл. 10.07.2015 Бюл. 19).

Недостатком известного устройства является невозможность использования его на протяженных участках укрываемых площадях.

Известно подвижное укрывное устройство для протяженных площадей, содержащее бобину с намотанным на нее гибким укрывным полотном, раздвижные телескопические стойки для изменения высоты всего полотна, промежуток Н протяженного участка (https://studcity.livejournal.com/3559.html) (Патент 190037. Подвижное укрывное устройство, опубл. 14.06.2019 Бюл.17).

Недостатком известного устройства является необходимость завышения жесткости и толщины полотна для удержания арочной формы, что отражается на весовой части всего устройства.

Известно также укрывное подвижное устройство, содержащее бобину с намотанным на него гибким полотном, раздвижные по высоте телескопические стойки с продольными валиками, на промежутке Н один ряд продольных валиков выполнен поднятым, закрепленный вдоль одного края полотна утяжелитель, расстояние длины пролета между стойками (Патент 2709662. Укрывное подвижное устройство, опубл. 19.12.2019. Бюл. 35).

Практика использования этого устройства показала, что не обеспечивается надежность работы при использовании на протяженных трассах укрываемых поверхностей по причине склонности к провисанию средней его части из-за образующихся каналов для скапливания атмосферных осадков. Превышение максимальной нагрузки при натяжении полотна приводит к порыву и ускоренному его износу.

Задачей разработки является обеспечение надежности работы полотна при использовании на протяженных трассах укрываемых поверхностей путем уменьшения износа и его порыва за счет уменьшения величины провисания полотна от нагрузки в средних его частях, в которых создаются условия для скапливания атмосферных осадков. Установление зависимости расстояния меду пролетами от толщины полотна позволяет минимизировать количество телескопических стоек, а изменение угла наклона полотна обеспечивает освобождение от атмосферных осадков.

Это достигается тем, что в подвижном укрывном устройстве для протяженных площадей, содержащем бобину с намотанным на него гибким полотном, раздвижные по высоте телескопические стойки с продольными валиками, для образования наклонной поверхности на промежутке Н один ряд продольных валиков выполнен поднятым, закрепленный вдоль одного края полотна утяжелитель, расстояние длины пролета между стойками, снабжено поперечными валиками, на которые уложено укрывное полотно, один край по длине полотна закреплен на продольных валиках, а на промежутке Н полотно с закрепленным на нем утяжелителем для исключения провисания перекинут через ряд поднятых продольных валиков, при этом длина пролета между опорами определяется с учетом провисания h, мм, полотна из зависимости мм, где γ - удельная весовая нагрузка утяжелителя, Н/мм³; - длина пролета, мм; F - напряжение при растяжении полотна в низшей точке провеса, Н/мм² и с учетом толщины d, мм, полотна, определяемой по зависимости d = F/(σb), мм, где σ - прочность полотна при растяжении, Н/мм²; b - ширина полотна, мм.

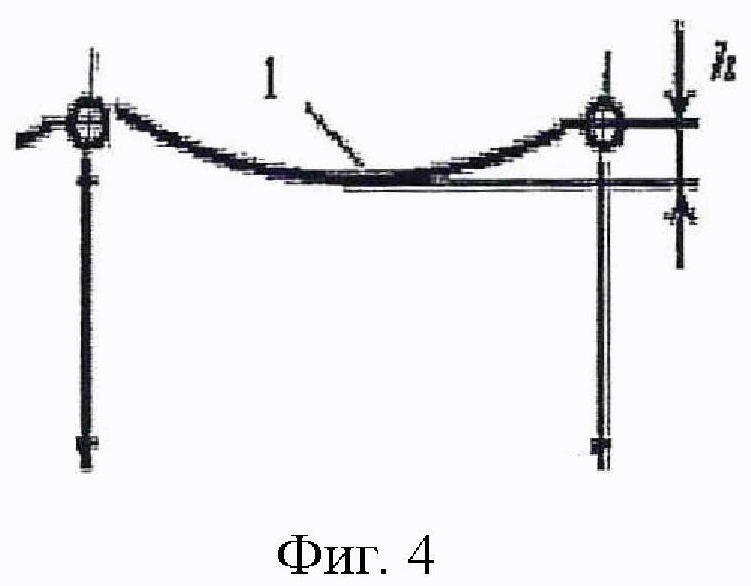

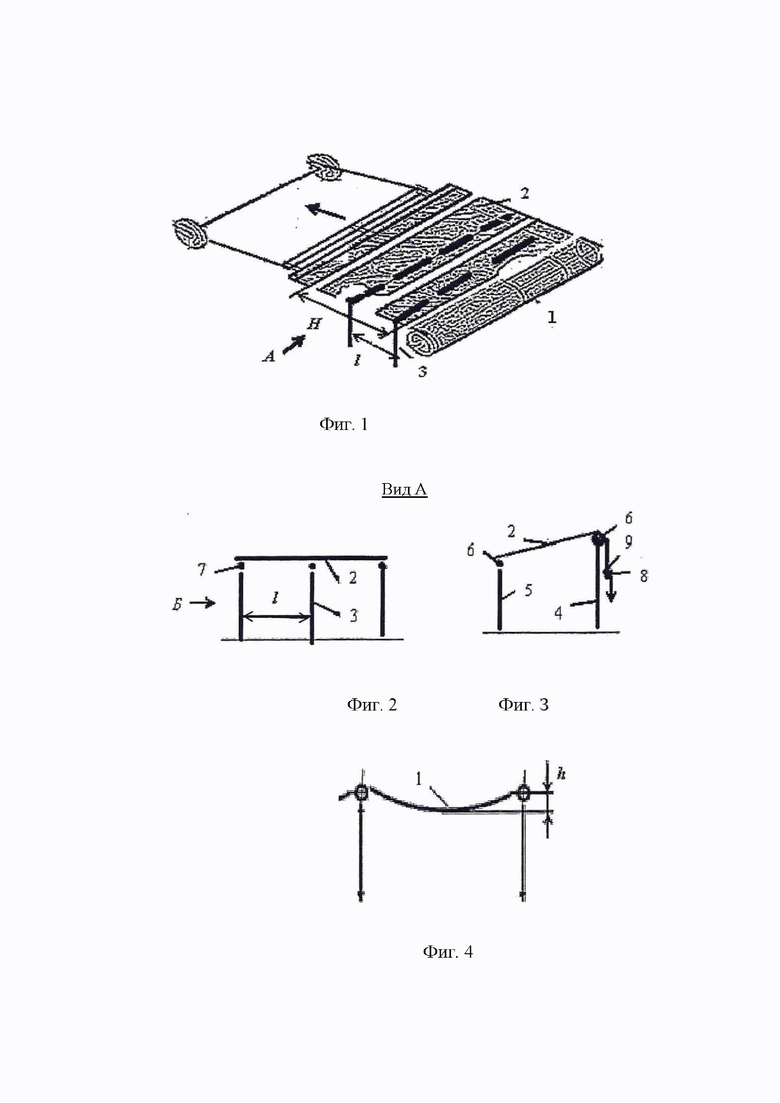

На фиг. 1 дана схема укрывного устройства для длинных площадей; на фиг. 2 - вид А в промежутке Н на фиг. 1; на фиг. 3 - вид Б схемы установки валика с противовесом; на фиг. 4 - схема провисания полотна на величину h.

Подвижное укрывное устройство для протяженных площадей содержит бобину 1 с намотанным на него гибким укрывным полотном 2. Раздвижные по высоте телескопические стойки З установлены в промежутке Н (фиг. 1) на расстояниях длины пролета (фиг. 2). С целью образования наклонной поверхности полотна 2 один ряд 4 раздвижных телескопических стоек З выполнен поднятым над противоположным рядом 5. На стойки З установлены продольные и поперечные валиками 6 и 7. На продольные и поперечные валики 6 и 7 уложено укрывное полотно 2. Один край по длине полотна 2 ряда 5 стоек З закреплен на продольных горизонтальных валиках 6. Для образования наклонной поверхности полотна 2 в промежутке Н на продольных валиках 6 противоположного поднятого ряда 4 стоек З уложен другой край полотна. Для исключения провисания (фиг. З) полотна 2 один поднятый его край 9 с закрепленным утяжелителем 8 перекинут через продольные подвижные валики 6.

Способ использования укрывного устройства заключается в удержании гибкого полотна 1 в натянутом состоянии, перемещении по высоте над укрываемыми поверхностями путем подъема телескопических стоек З. При выполнении работ с сельхоз растениями гибкое полотно опускают до верхушек растений, а по мере их подрастания приподнимают вслед за растущими растениями. Ослабление, натягивание гибкого полотна и подъем телескопических стоек производят периодически вслед за растущими растениями. Выполнение подвижным по высоте одного края полотна позволяет освобождение от атмосферных осадков путем его подъема и встряхивания. Установление зависимости расстояния меду пролетами от толщины полотна позволяет минимизировать количество эллиптических стоек, а изменение угла наклона полотна путем изменения высоты одного его края обеспечивает освобождение от атмосферных осадков. В качестве примера можно использовать тепличную пленку НЕВА Премиум со следующими основными свойствами: - срок использования - 5 лет без снятия на зиму; модифицированная - с добавками для улучшения свойств: высокопрочная, стойкая к проколу и растрескиванию; стойкая к воздействию ультрафиолета; тепло- и морозостойкая - интервал рабочих температур от плос 60°С до минус 80°С; ветро- и градоустойчивая; гидрофильная; ширина до 8 метров; в рулоне 50 м; толщина d полотна 200 мкм; предельная прочность на разрыв (вдоль/поперек) с учетом толщины d полотна до 24 / 23 МПа. Для всех марок пленок очень важно поддерживать постоянство натяжения пленки.

В процессе использования подвижного укрывного устройства происходит изменение расчетной длины гибкого полотна, что приводит к его провисанию h. В месте провеса (фиг. 4) полотна 2 создаются условия для скапливания атмосферных осадков, что отражается на его весовой нагрузке γ. Величина провисания h, мм, полотна определяется по зависимости: мм, где γ - удельная весовая нагрузка, Н/мм³; - длина пролета, мм; F - напряжение при растяжении в низшей точке провеса, Н/мм² (https://studme.org/210303/stroitelstvo/provisanie_niti_deystviya_sobstvennogo_vesa#961) При этом толщина d, мм, пленки определяется из зависимости d = F/(σb),, мм, где σ- прочность полотна при растяжении, Н/мм²; b - ширина образца гибкой пленки, мм. (ГОСТ 14236-81. Пленки полимерные. Метод испытания на растяжение гибкого полотна (www.tochpribor-kb.ru/pdf/%D0%93%D0%9E%D0%A1%D0%A2_14236-81.pdf).

Установление зависимости расстояния меду пролетами от толщины полотна позволяет минимизировать количество телескопических стоек, а изменение угла наклона полотна обеспечивает освобождение от атмосферных осадков.

Таким образом, предлагаемая разработка обеспечивает надежность работы полотна при использовании на длинных трассах укрываемых поверхностей путем уменьшения ускоренного износа и его порыва за счет уменьшения величины провисания полотна от нагрузки в средней его части, в котором создаются условия для скапливания атмосферных осадков. Установление зависимости расстояния между пролетами от толщины полотна позволяет минимизировать количество телескопических стоек, а изменение угла наклона полотна обеспечивает освобождение провисших участков от атмосферных осадков.

Изобретение может быть использовано на полигонах сухого складирования и хранения химических отходов, рекультивации нарушенных земель в процессе горного производства, для защиты от намокания штабелей добытого торфа при торфоразработках, сельскохозяйственных растений на открытых полях, полевых хранилищах. Подвижное укрывное устройство содержит бобину с намотанным на него гибким полотном. На раздвижные по высоте телескопические стойки уложены продольные валики. Ряд продольных валиков на промежутке Н выполнен поднятым. Утяжелитель закреплен вдоль одного края полотна. Укрывное полотно уложено на поперечные валики. Один край по длине полотна закреплен на продольных валиках. На промежутке Н полотно с закрепленным на нем утяжелителем для создания наклонной поверхности и исключения его провисания перекинуто через ряд поднятых продольных валиков. Длина пролета между стойками, мм, определяется с учетом провисания полотна h, мм, из зависимости , где γ - удельная весовая нагрузка утяжелителя, Н/мм³; F - напряжение при растяжении полотна в низшей точке провиса, Н/мм², и с учетом толщины d, мм, полотна, определяемой из зависимости d = F/(σb), мм, где σ - прочность полотна при растяжении, Н/мм²; b - ширина полотна, мм. Таким образом обеспечивается надежность работы полотна путем уменьшения износа, разрыва, сокращается количество поперечных балок, поддерживающих полотно. 4 ил.

Подвижное укрывное устройство, содержащее бобину с намотанным на него гибким укрывным полотном, раздвижные по высоте телескопические стойки с уложенными на них продольными валиками, выполненный поднятым ряд продольных валиков на промежутке Н, закрепленный вдоль одного края полотна утяжелитель, расстояния длины пролета между стойками, провисание полотна, низшую точку провеса, толщину и ширину полотна и наклонную поверхность, отличающееся тем, что снабжено поперечными валиками, на которые уложено укрывное полотно, один край по длине полотна закреплен на продольных валиках, а на промежутке Н полотно с закрепленным на нем утяжелителем для создания наклонной поверхности и исключения его провисания перекинут через ряд поднятых продольных валиков, при этом длина пролета , мм, между стойками определяется с учетом провисания h, мм, полотна из зависимости , мм, где γ - удельная весовая нагрузка утяжелителя, Н/мм³; F - напряжение при растяжении полотна в низшей точке провеса, Н/мм², и с учетом толщины d, мм, полотна, определяемой по зависимости d = F/(σb), мм, где σ - прочность полотна при растяжении, Н/мм²; b - ширина полотна, мм.
