Ограждающее устройство от раскатывания труб Российский патент 2025 года по МПК B65D85/20

Область техники, к которой относится изобретение

Изобретение относится к средствам хранения жестких изделий, имеющих трубчатую форму, в том числе труб большого диаметра, уложенных в штабель, и может быть использовано в качестве опоры, предотвращающей раскатывание труб из штабеля на площадке складирования. Заявляемое техническое решение может быть применено для хранения труб диаметром до 1400 мм.

Уровень техники

Раскатывание труб на площадке складирования может возникать при проведении погрузочно-разгрузочных работ по укладке труб в штабель, разборке штабеля или забора труб из штабеля, при воздействии на уложенные в штабель трубы экстремальных погодных факторов (интенсивные осадки, порывы ветра и прочее) или непредвиденных внешних механических воздействий (перемещение машин и механизмов, упавшие предметы и прочее).

Применение устройств, предотвращающих раскатывания труб, повышает уровень безопасности при проведении погрузочно-разгрузочных работ, а также уменьшает вероятность повреждения как самих складируемых труб, так и находящихся около них материалов и оборудования, повышает безопасность работников на площадке складирования.

Как правило, для предотвращения раскатывания труб применяют боковые упоры или противораскатные башмаки.

Из уровня техники известны боковые вертикальные упоры, которые исключают самопроизвольное раскатывание труб (https://ya.ru/images/search?from=tabbar&img_url=https%3A%2F%2Fshareslide.ru%2F img%2Fthumbs%2Fda28d356e781946b0b68fb7d9b449dba-800x.jpg&lr=50&pos=3&rp t=simage&text=%D0%BA%D1%80%D0%B5%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%88%D1%82%D0%B0%D0%B1%D0%B5%D0%BB%D1%8F%20%D1%82%D1%80%D1%83%D0%B1;

https://ya.ru/images/search?from=tabbar&img_url=https%3A%2F%2Frt-stal.ru%2Fimages%2Fstati%2Fpost-40041-0-77049300-1368602186.jpg&lr=50&pos=38&rpt=simage&text=%D0%BA%D1%80%D0%B5%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%88%D1%82%D0%B0%D0%B1%D0%B5%D0%B B%D 1%8F%20%D1%82%D1%80%D1%83%D0%B1;

https://spb.rus-met96.ru/page719.htm; размещено в информационно-телекоммуникационной сети «Интернет», дата обращения: 19.04.2024).

Боковой вертикальный упор представляет собой, как правило, металлическую конструкцию, состоящую из вертикальной стойки, к нижней части которой присоединен как минимум один наклонный элемент (опора), при этом вертикальные стойки могут быть соединены между собой в нижних частях балкой, образуя П-образную конструкцию.

Недостатками таких упоров являются недостаточная их устойчивость, трудоемкость размещения таких конструкций на площадке складирования, при этом количество укладываемых труб в ряд ограничивается шириной П-образной конструкции.

Известно устройство для хранения труб на строительной площадке (патент Китая CN 215623374 U, МПК B65D 21/032, B65D 6/08, B65D 85/20, B65D 85/62, опубликовано 25.01.2022), содержащее основание и множество опорных стоек, вертикально установленных по периметру основания, множество опорных стержней, расположенных продольно в верхней части основания, при этом нижняя поверхность основания симметрично снабжена двумя прорезями вдоль продольной центральной оси для вилочного погрузчика, нижний конец опорной стойки снабжен заглушкой, между двумя опорными стойками с обеих сторон основания горизонтально расположены планки, а на обоих концах перил симметрично расположены подъемные проушины, между перилами и основанием жестко соединены множество продольно расположенных стержней.

Недостатками данного технического решения являются сложность конструкции, ограниченное применение, при этом количество укладываемых труб в ряд ограничивается шириной основания устройства, а также недостаточная устойчивость устройства, так как для его применения требуются прочный, твердый грунт на площадке для складирования труб.

Известно техническое решение (заявка на патент США US 2014124464 А1, МПК B65D 85/20, опубл. 08.05.2014), представляющее собой устройство для хранения цилиндрических изделий, состоящее из основания, содержащего по меньшей мере два стрингера и по меньшей мере два ребра, расположенных поперечно этим двум стрингерам, и по меньшей мере одну люльку, причем каждая люлька имеет базовую часть и верхнюю часть, опирающуюся на базовую часть, причем указанная базовая часть поддерживается с возможностью скольжения на указанных стрингерах посредством двух дополняющих друг друга поверхностей, взаимодействующих с возможностью скольжения с двумя поверхностями на каждом из указанных стрингеров, причем указанная базовая часть имеет зубья, избирательно взаимодействуя с указанными ребрами, при этом указанная верхняя часть имеет опоры для выборочного размещения на ней изделия.

Недостатком данного технического решения является сложность конструкции, ограниченность его применения.

Публичные сведения об известных заявителю аналогах изобретения с выделением из них аналога, наиболее близкого к изобретению по области его применения, совокупности заявленных в настоящем изобретении признаков и назначению заявляемого изобретения (прототипа), не выявлены.

Технической задачей, на решение которой направлено настоящее изобретение, является упрощение конструкции устройства от раскатывания труб, в том числе труб большого диаметра, при обеспечении ее жесткости и устойчивости устройства, повышение удобства применения устройства.

Раскрытие сущности изобретения

Сущность технического решения заключается в том, что ограждающее устройство от раскатывания труб содержит по меньшей мере две стойки, верхнюю продольную планку, по меньшей мере одну нижнюю продольную планку, полозья, при этом количество полозьев соответствует количеству стоек. Каждая стойка образована двумя профильными деталями, расположенными по отношению друг к другу Т-образно и соединенными между собой неразъемно, на концах профильных деталей имеются соединительные элементы для крепления стойки с верхней продольной планкой и полозом. Полоз имеет П-образный профиль, на нижних кромках полоза выполнены пилообразные зубцы. Торцы верхней продольной планки снабжены фланцами.

Техническим результатом заявленного технического решения является создание ограждающего устройства, предотвращающего раскатывание труб, в том числе труб большого диаметра, имеющего простую и устойчивую конструкцию, позволяющую удобно и быстро производить сборку устройства посредством болтовых соединений, а также его разборку, осуществлять перевозку устройства на другое место.

Краткое описание чертежей (если они содержатся в заявке)

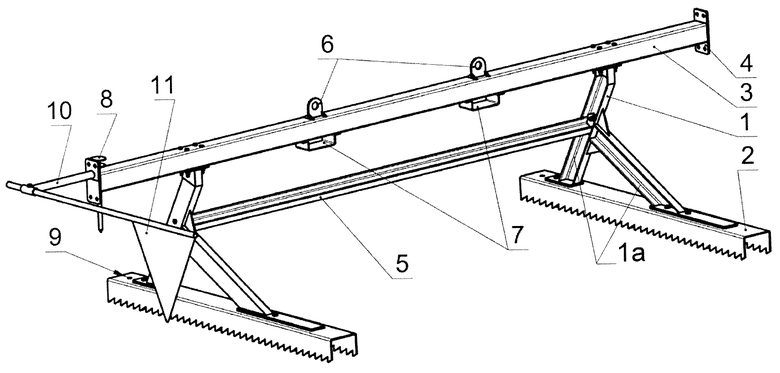

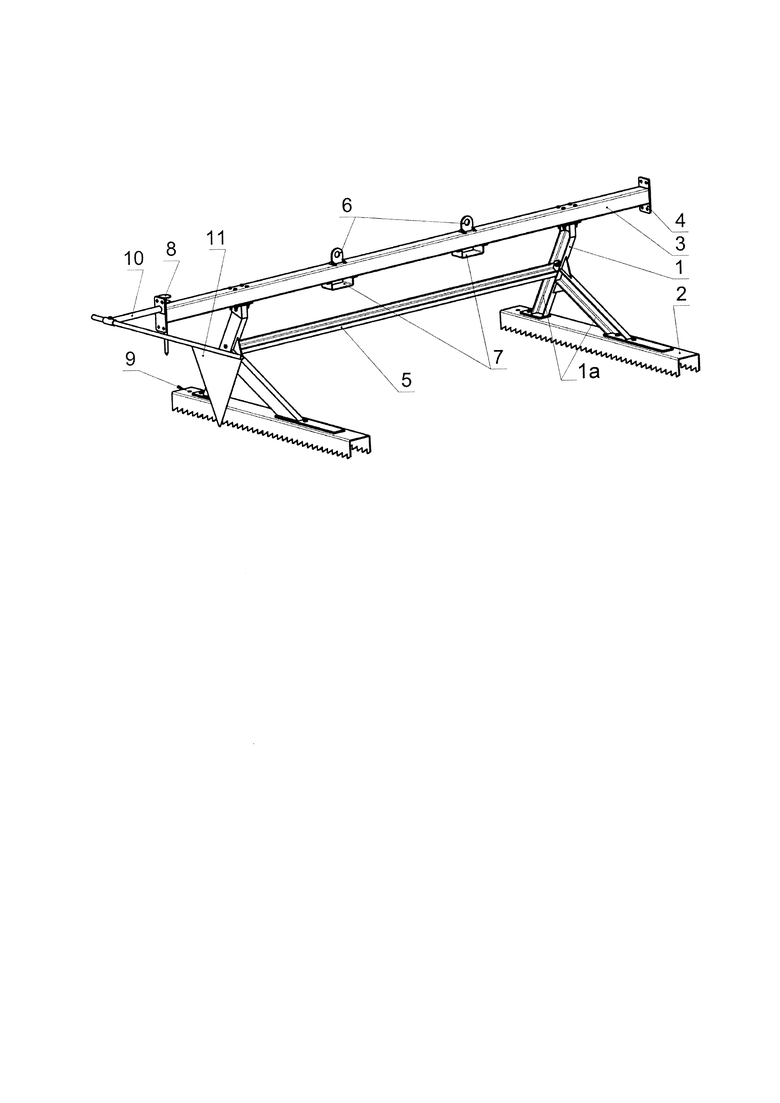

Сущность технического решения поясняется чертежом, на котором представлено ограждающее устройство от раскатывания труб (общий вид, аксонометрия).

На чертеже позициями обозначены:

1 - стойка;

1а - профильные детали стойки;

2 - полоз;

3 - верхняя продольная планка;

4 - фланец;

5 - нижняя продольная планка;

6 - проушины;

7 - скобы;

8 - фиксирующий штырь;

9 - отверстие для установки фиксирующего штыря;

10 - держатель для сигнального элемента;

11 - сигнальный элемент (флажок).

Осуществление изобретения

Ограждающее устройство от раскатывания труб содержит по меньшей мере две стойки 1, полозья 2 по количеству стоек, верхнюю продольную планку 3, по меньшей мере одну нижнюю продольную планку 5. Каждая стойка 1, образована двумя профильными деталями 1а, например, П-образного профиля. При этом профильные детали 1а расположены по отношению друг к другу Т-образно и соединены между собой неразъемно, например, при помощи сварки, для усиления жесткости могут быть использованы ребра жесткости в форме «косынки». На свободных концах профильных деталей 1а имеются соединительные элементы для крепления стойки с полозом 2 и верхней продольной планкой 3. Каждый полоз 2 имеет П-образный профиль, на нижних кромках полоза 2 выполнены пилообразные зубцы. Стойка 1 крепится с полозом 2, верхней продольной планкой 3 и нижней продольной планкой 5 разборными болтовыми соединениями.

Торцы верхней продольной планки 3 снабжены фланцами 4. Требуемая длина ограждающего устройства от раскатывания труб достигается путем стыковки необходимого количества аналогичных устройств при помощи фланцев 4.

Для фиксации ограждающего устройства от раскатывания труб на площадке складирования может применяться фиксирующий штырь 8. Фиксирующий штырь 8 устанавливается в отверстие 9 на горизонтальной стенке полоза 2 с проникновением в грунт. После использования фиксирующий штырь 8 может быть размещен в держателе (не показан) на верхней продольной планке 3. Таких фиксирующих штырей и держателей может быть несколько.

По меньшей мере один конец верхней продольной планки 3 может быть снабжен держателем 10 для установки сигнального элемента 11 (например, в виде флажка, лампы или другого предупреждающего элемента).

Устройство работает следующим образом. Части устройства (стойки 1, верхнюю продольную планку 3, нижнюю продольную планку 5, полозья 2) либо ограждающее устройство от раскатывания труб в сборе доставляют транспортным средством (не показано) к месту установки, на площадку для складирования труб. При этом части устройства могут перемещаться вручную, для транспортировки или перемещения ограждающего устройства в собранном виде применяются проушины 6 (для крепления стропов) или скобы 7 (для вилочного погрузчика), расположенные на верхней продольной планке 3. В случае если устройство доставлено на площадку складирования в разобранном виде, осуществляют его сборку при помощи разборных болтовых соединений.

Ограждающее устройство от раскатывания труб устанавливают вдоль края штабеля труб; как с одной из сторон штабеля труб, так и с обеих сторон последнего. При необходимости, в том числе в зависимости от длины складируемых труб, длина ограждающего устройства может быть увеличена путем соединения с аналогичным устройством, при этом устройства стыкуются фланцами 4 с помощью разборных болтовых соединений.

Далее ограждающее устройство может быть закреплено с грунтом площадки складирования труб с помощью фиксирующего штыря 8, устанавливаемого в отверстие 9 полоза 2. При отсутствии необходимости такого крепления или при транспортировке устройства фиксирующий штырь 8 размещают в держателе (не показан), расположенном на верхней продольной планке 3.

Для повышения заметности на крайних концах верхней продольной планки 3 ограждающего устройства, в том числе состоящего из нескольких аналогичных устройств, в держатели 10 устанавливают сигнальные элементы 11.

В случае развала штабеля труб крайняя труба накатывается на полоз 2, прижимая своим весом ограждающее устройство к поверхности площадки складирования, и останавливается, уперевшись в стойку 1. Предлагаемое техническое решение исключает возможность опрокидывания ограждающего устройства трубами. Горизонтальному проскальзыванию ограждающего устройства по площадке складирования, которое может быть вызвано динамическим воздействием катящейся трубы, противодействуют пилообразные зубцы, выполненные на нижних кромках полоза 2, которые улучшают сцепление ограждающего устройства с поверхностью площадки складирования.

Предлагаемое ограждающее устройство от раскатывания труб является сборно-разборным. Ограждающее устройство имеет простую конструкцию, что позволяет быстро при помощи стандартных инструментов производить его сборку/разборку и осуществлять его перевозку на другое место. Конструктивное выполнение стоек и полозьев устройства, использование фиксирующей штырей обеспечивают жесткость ограждающего устройства и его устойчивость на площадке складирования при укладке труб в штабель и их хранении. Устройство может быть выполнено в габаритных размерах, позволяющих применять его для складирования труб большого диаметра - до 1400 мм.

Предлагаемое изобретение промышленно применимо, обладает новизной, явным образом не следует из уровня техники. Работоспособность и эффективность технического решения подтверждена натурными испытаниями. Положительные результаты испытания подтвердили возможность его практического применения.

Ограждающее устройство от раскатывания труб относится к средствам хранения жестких изделий, имеющих трубчатую форму, в том числе труб большого диаметра, может быть использовано в качестве опоры, предотвращающей раскатывание труб из штабеля на площадке складирования. Устройство содержит по меньшей мере две стойки, верхнюю продольную планку, по меньшей мере одну нижнюю продольную планку, полозья, при этом количество полозьев соответствует количеству стоек. Каждая стойка образована двумя профильными деталями, расположенными по отношению друг к другу Т-образно и соединенными между собой неразъемно, на концах профильных деталей имеются соединительные элементы для крепления стойки с верхней продольной планкой и полозом. Полоз имеет П-образный профиль, на нижних кромках полоза выполнены пилообразные зубцы. Торцы верхней продольной планки снабжены фланцами. Устройство является сборно-разборным, имеет простую и устойчивую конструкцию, позволяющую удобно и быстро производить сборку устройства посредством болтовых соединений, а также осуществлять его разборку и перевозку на другое место. 4 з.п. ф-лы, 1 ил.

1. Ограждающее устройство от раскатывания труб, содержащее по меньшей мере две стойки, верхнюю продольную планку, по меньшей мере одну нижнюю продольную планку, полозья в количестве, соответствующем количеству стоек,

отличающееся тем, что

каждая стойка образована двумя профильными деталями, расположенными Т-образно и соединенными между собой неразъемно, на концах профильных деталей имеются соединительные элементы с возможностью крепления с верхней продольной планкой и полозом, полоз имеет П-образный профиль, на нижних кромках полоза выполнены пилообразные зубцы, торцы верхней продольной планки снабжены фланцами.

2. Ограждающее устройство от раскатывания труб по п. 1, отличающееся тем, что по меньшей мере на одном конце верхней продольной планки размещен держатель с возможностью установки в нем сигнального элемента.

3. Ограждающее устройство от раскатывания труб по п. 1 или 2, отличающееся тем, что на горизонтальной стенке полоза выполнено по меньшей мере одно отверстие с возможностью установки в нем фиксирующего штыря с возможностью проникновения в грунт.

4. Ограждающее устройство от раскатывания труб по п. 3, отличающее тем, что верхняя продольная планка снабжена по меньшей мере одним держателем с возможностью размещения в нем фиксирующего штыря.

5. Ограждающее устройство от раскатывания труб по любому из пп. 1-4, отличающее тем, что верхняя продольная планка снабжена по меньшей мере одной проушиной и по меньшей мере одной скобой.
