УСТРОЙСТВО ДЛЯ ДОСТАВКИ ЛЕКАРСТВЕННОЙ ТЕКУЧЕЙ СРЕДЫ Российский патент 2025 года по МПК A61J1/20 A61M39/10

РОДСТВЕННЫЕ ЗАЯВКИ

[1] Объем притязаний данной заявки согласно §119(e) ст. 35 Свода законов США включает преимущества Предварительной заявки на патент США №62/985,797, поданной 5 марта 2020 г., которая включена в данный документ в полном объеме посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

[2] Раскрытые варианты реализации настоящего изобретения относятся к устройствам для доставки лекарственных текучих сред, таким как устройства для восстановления, и связанным с ними способам применения.

УРОВЕНЬ ТЕХНИКИ

[3] Лекарственные текучие среды вводят пациентам различными способами. Эти традиционные способы обычно включают инъекцию с помощью шприца, проглатывание или доставку с использованием инфузионного насоса и иглы. Контролируемые объемы лекарственных текучих сред назначаются и доставляются одним или большим количеством из этих способов.

[4] В некоторых случаях лекарственные препараты производятся в обезвоженной или иным образом неготовой к использованию форме, например в лиофилизированном виде. То есть лекарственное средство может храниться и упаковываться в виде сухого материала, который соединяют и смешивают с водой или другой текучей средой для восстановления перед введением пациенту. В таких случаях незадолго до введения пациенту или другому поставщику медицинских услуг предоставляется предварительно определенное количество лекарственного средства и, часто, стерильная вода для инъекций.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[5] В некоторых вариантах реализации настоящего изобретения предусмотрены системы и способы введения лекарственных текучих сред пациенту. В частности, предлагается система восстановления, позволяющая упростить восстановление сухих (например, порошкообразных) лекарственных препаратов. В некоторых вариантах реализации настоящего изобретения система обеспечивает упрощенный доступ к жидкому лекарственному средству. В некоторых вариантах реализации настоящего изобретения устройство для восстановления содержит первый канал для текучей среды, содержащий первый открытый конец, расположенный в первом острие, и противоположный конец, содержащий впускное отверстие для воздуха. В некоторых вариантах реализации настоящего изобретения устройство также содержит второй канал для текучей среды, имеющий второй открытый конец, расположенный в первом острие, и третий открытый конец, расположенный во втором острие. В некоторых вариантах реализации настоящего изобретения клапан расположен во втором канале для текучей среды между вторым открытым концом и третьим открытым концом. В некоторых вариантах реализации настоящего изобретения третий канал для текучей среды содержит четвертый открытый конец, расположенный во втором острие, и противоположный конец, содержащий выпускное отверстие для текучей среды. Соответственно, в некоторых вариантах реализации настоящего изобретения устройство содержит два соединенных между собой двухпросветных острия, которые обеспечивают передачу текучей среды из первого контейнера (например, содержащего стерильную воду) во второй контейнер (например, содержащий лекарственное средство для восстановления). В некоторых вариантах реализации выпускное отверстие для текучей среды может содержать запорный клапан Люэра, так что шприц может быть соединен по текучей среде с выпускным отверстием для текучей среды, и восстановленная лекарственная текучая среда может быть извлечена из устройства. В некоторых вариантах реализации настоящего изобретения контейнер, содержащий порошкообразное лекарственное средство, может быть выполнен с возможностью содержать вакуум низкого или нулевого давления, так что стерильная вода или другая текучая среда из другого контейнера может нагнетаться в контейнер, содержащий лекарственное средство, без приложения давления или перекачки вручную. В некоторых вариантах реализации настоящего изобретения перепад давления между контейнером, содержащим лекарственное средство, и контейнером, содержащим текучую среду, может быть достаточно большим, чтобы текучая среда из контейнера, содержащего текучую среду, вытеснялась в контейнер, содержащий лекарственное средство, тем самым перемешивая лекарственное средство и облегчая восстановление.

[6] В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать корпус с верхней частью и нижней частью, причем нижняя часть входит в верхнюю часть с возможностью скольжения. В некоторых вариантах реализации настоящего изобретения верхняя часть может быть выполнена с возможностью удержания по меньшей мере двух контейнеров, а нижняя часть может содержать по меньшей мере одно острие для каждого из по меньшей мере двух контейнеров. В некоторых вариантах реализации настоящего изобретения верхняя часть может быть выполнена так, чтобы по меньшей мере частично закрывать по меньшей мере два контейнера и выборочно удерживать их на расстоянии от остриев в нижней части. В некоторых вариантах реализации настоящего изобретения верхняя часть также может быть выполнена с возможностью приложения усилия к по меньшей мере двум контейнерам, когда верхняя часть скользит из первого неактивированного положения во второе активированное положение. В некоторых вариантах реализации настоящего изобретения при перемещении верхней части в активированное положение по меньшей мере два контейнера могут быть проколоты острием(ями), соответствующими этому контейнеру. В некоторых вариантах реализации контейнеры могут сообщаться по текучей среде после прокалывания, так что текучая среда из одного контейнера может перетекать в другой контейнер. В некоторых вариантах реализации настоящего изобретения первый контейнер может находиться под вакуумом, так что текучая среда из второго контейнера нагнетается в первый контейнер вследствие перепада давления между двумя контейнерами.

[7] В некоторых вариантах реализации настоящего изобретения устройство для восстановления содержит первый канал для текучей среды, имеющий первый открытый конец и впускное отверстие, второй канал для текучей среды, имеющий второй открытый конец и третий открытый конец, причем первый открытый конец и второй открытый конец определяют первый конец для приема контейнера, клапан, расположенный вдоль второго канала для текучей среды между вторым открытым концом и третьим открытым концом, и третий канал для текучей среды, имеющий четвертый открытый конец и выпускное отверстие, причем третий открытый конец и четвертый открытый конец определяют второй конец для приема контейнера. Первый конец для приема контейнера и второй конец для приема контейнера обращены в одном направлении.

[8] В некоторых вариантах реализации настоящего изобретения устройство для восстановления содержит корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с нижней частью с возможностью скольжения, при этом верхняя часть может перемещаться относительно нижней части между неактивированным положением и активированным положением, а перемещающий механизм расположен внутри нижней части корпуса, при этом первый конец для приема контейнера и второй конец для приема контейнера обращены к верхней части корпуса. Устройство для восстановления также содержит выпускное отверстие для текучей среды, сообщающееся по текучей среде со вторым концом для приема контейнера перемещающего механизма. Верхняя часть взаимодействует с первым контейнером и вторым контейнером, так что первый контейнер и второй контейнер перемещаются в направлении первого конца для приема контейнера и второго конца для приема контейнера, соответственно, когда верхняя часть перемещается из неактивированного положения в активированное положение. Физический доступ к выпускному отверстию для текучей среды по меньшей мере частично затруднен, когда верхняя часть находится в неактивированном положении, и физический доступ к выпускному отверстию для текучей среды разрешен, когда верхняя часть находится в активированном положении.

[9] В некоторых вариантах реализации настоящего изобретения устройство для восстановления содержит корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с нижней частью с возможностью скольжения, при этом верхняя часть может перемещаться относительно нижней части между неактивированным положением и активированным положением. Устройство для восстановления также содержит перемещающий механизм, расположенный внутри нижней части корпуса, при этом первый конец для приема контейнера и второй конец для приема контейнера обращены к верхней части корпуса, при этом перемещающий механизм и нижняя часть являются отдельными компонентами. Устройство для восстановления также содержит выпускное отверстие для текучей среды, сообщающееся по текучей среде со вторым концом для приема контейнера перемещающего механизма.

[10] В некоторых вариантах реализации настоящего изобретения устройство для восстановления содержит корпус, имеющий первую часть и вторую часть, взаимодействующую с возможностью перемещения с первой частью, причем первая и вторая части могут перемещаться друг относительно друга между неактивированной конфигурацией и активированной конфигурацией, первое острие, прикрепленное ко второй части корпуса, и первое кольцо, соединенное с первой частью корпуса и выполненное с возможностью, по меньшей мере частично, окружать плечо первого контейнера, чтобы удерживать первый контейнер относительно первого острия.

[11] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды содержит корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью, при этом верхняя часть может перемещаться относительно нижней части между неактивированным положением и активированным положением, выпускное отверстие для текучей среды, выполненное с возможностью подачи текучей среды из контейнера, расположенного внутри корпуса, когда верхняя часть находится в активированном положении, и маркировка, по меньшей мере частично, закрытая в неактивированном положении верхней части, при этом маркировка доступна в активированном положении верхней части.

[12] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды содержит корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью, при этом верхняя часть может перемещаться относительно нижней части между неактивированным положением и активированным положением, выпускное отверстие для текучей среды, выполненное с возможностью подачи текучей среды из контейнера, расположенного в корпусе, когда верхняя часть находится в активированном положении, модуль связи, выполненный с возможностью отправки сообщений по меньшей мере по одному протоколу связи, и спусковой механизм, выполненный с возможностью активации модуля связи, когда верхняя часть перемещается из неактивированного положения в активированное положение.

[13] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды содержит впускной переходник, имеющий впускной контейнер, содержащий лекарственную текучую среду, впускное острие, выполненное с возможностью прокалывания впускного контейнера, при этом впускное острие выполнено с возможностью приема лекарственной текучей среды из впускного контейнера, впускное отверстие для воздуха, канал для текучей среды впускного переходника, соединенный по текучей среде с впускным острием, и соединение впускного переходника. Устройство для доставки лекарственной текучей среды также содержит промежуточный переходник, имеющий промежуточный контейнер, содержащий лекарственную текучую среду или лекарственное вещество в твердом состоянии, промежуточное острие, выполненное с возможностью прокалывания промежуточного контейнера, первый промежуточный канал для текучей среды, соединенный по текучей среде с промежуточным острием и выполненный с возможностью соединения по текучей среде с каналом для текучей среды впускного переходника, второй промежуточный канал для текучей среды, соединенный по текучей среде с промежуточным острием, соединение первого промежуточного переходника, выполненное с возможностью соединения с соединением впускного переходника для разъемного присоединения промежуточного переходника к впускному переходнику, и соединение второго промежуточного переходника. Устройство для доставки лекарственной текучей среды также содержит выпускной переходник, имеющий выпускной контейнер, содержащий лекарственное вещество в твердом состоянии, выпускное острие, выполненное с возможностью прокалывания выпускного контейнера, канал для текучей среды выпускного переходника, соединенный по текучей среде с выпускным острием и выполненный с возможностью соединения по текучей среде со вторым промежуточным каналом для текучей среды, выпускное отверстие, соединенное по текучей среде с выпускным острием, и соединение выпускного переходника, выполненное с возможностью соединения с соединением второго промежуточного переходника для разъемного присоединения выпускного переходника к промежуточному переходнику.

[14] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды содержит впускной переходник, имеющий впускное острие, выполненное с возможностью прокалывания впускного контейнера, впускное отверстие для воздуха, канал для текучей среды впускного переходника, соединенный по текучей среде с впускным острием, и соединение впускного переходника, расположенное на расстоянии от канала для текучей среды впускного переходника. Устройство для доставки лекарственной текучей среды также содержит промежуточный переходник, имеющий промежуточное острие, выполненное с возможностью прокалывания промежуточного контейнера, первый промежуточный канал для текучей среды, соединенный по текучей среде с промежуточным острием и выполненный с возможностью соединения по текучей среде с каналом для текучей среды впускного переходника, второй промежуточный канал для текучей среды, соединенный по текучей среде с промежуточным острием, первое соединение промежуточного переходника, выполненное с возможностью вхождения в соединение впускного переходника для разъемного соединения промежуточного переходника с впускным переходником, и второе соединение промежуточного переходника, при этом первое соединение промежуточного переходника и второе промежуточное соединение расположены на расстоянии от первого промежуточного канала для текучей среды и второго промежуточного канала для текучей среды. Устройство для доставки лекарственной текучей среды также содержит выпускной переходник, имеющий выпускное острие, выполненное с возможностью прокалывания выпускного контейнера, канал выпускного переходника для текучей среды, соединенный по текучей среде с выпускным острием и выполненный с возможностью соединения по текучей среде со вторым промежуточным каналом для текучей среды, выпускное отверстие, соединенное по текучей среде с выпускным острием, и соединение выпускного переходника, выполненное с возможностью вхождения во второе соединение промежуточного переходника для разъемного соединения выпускного переходника с промежуточным переходником, при этом соединение выпускного переходника расположено на расстоянии от канала для текучей среды выпускного переходника.

[15] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды содержит корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью, при этом верхняя часть может перемещаться относительно нижней части между неактивированным положением и активированным положением. Устройство для доставки лекарственной текучей среды может содержать перемещающий механизм, расположенный в нижней части корпуса, при этом первый конец для приема контейнера обращен к верхней части корпуса, и выпускное отверстие для текучей среды, сообщающееся по текучей среде с перемещающим механизмом. Верхняя часть может быть выполнена с возможностью взаимодействия с первым контейнером таким образом, что первый контейнер перемещается к первому концу для приема контейнера, когда верхняя часть перемещается из неактивированного положения в активированное положение. Физический доступ к выпускному отверстию для текучей среды может быть по меньшей мере частично затруднен, когда верхняя часть находится в неактивированном положении. Физический доступ к выпускному отверстию для текучей среды может быть разрешен, когда верхняя часть находится в активированном положении.

[16] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды содержит впускной переходник, имеющий: впускное острие, выполненное с возможностью прокалывания впускного контейнера, впускное отверстие для воздуха и канал для текучей среды впускного переходника, соединенный по текучей среде с впускным острием. Устройство для доставки лекарственной текучей среды может также содержать промежуточный переходник, имеющий: промежуточное острие, выполненное с возможностью прокалывания промежуточного контейнера, первый промежуточный канал для текучей среды, соединенный по текучей среде с промежуточным острием и выполненный с возможностью соединения по текучей среде с каналом для текучей среды впускного переходника, и второй промежуточный канал для текучей среды, соединенный по текучей среде с промежуточным острием. Устройство для доставки лекарственной текучей среды может также содержать выпускной переходник, имеющий: выпускное острие, выполненное с возможностью прокалывания выпускного контейнера, канал для текучей среды выпускного переходника, соединенный по текучей среде с выпускным острием и выполненный с возможностью соединения по текучей среде со вторым промежуточным каналом для текучей среды, и выпускной канал для текучей среды, соединенный по текучей среде с выпускным острием. Устройство для доставки лекарственной текучей среды может также содержать пластину переходников. Впускной переходник, промежуточный переходник и выпускной переходник могут быть выполнены с возможностью соединения с пластиной переходников.

[17] Следует понимать, что вышеупомянутые концепции и дополнительные концепции, описанные ниже, могут быть организованы в любой подходящей комбинации, поскольку настоящее описание не ограничивается в этом отношении. Кроме того, другие преимущества и новые признаки настоящего изобретения станут очевидными из следующего подробного описания различных неограничивающих вариантов реализации настоящего изобретения при рассмотрении в сочетании с прилагаемыми графическими материалами.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[18] Прилагаемые графические материалы не должны рассматриваться как выполненные в масштабе. В графических материалах идентичные или почти идентичные компоненты, приведенные на различных фигурах, могут обозначаться одним и тем же номером. Для наглядности не каждый компонент может быть обозначен на каждом чертеже. В прилагаемых графических материалах:

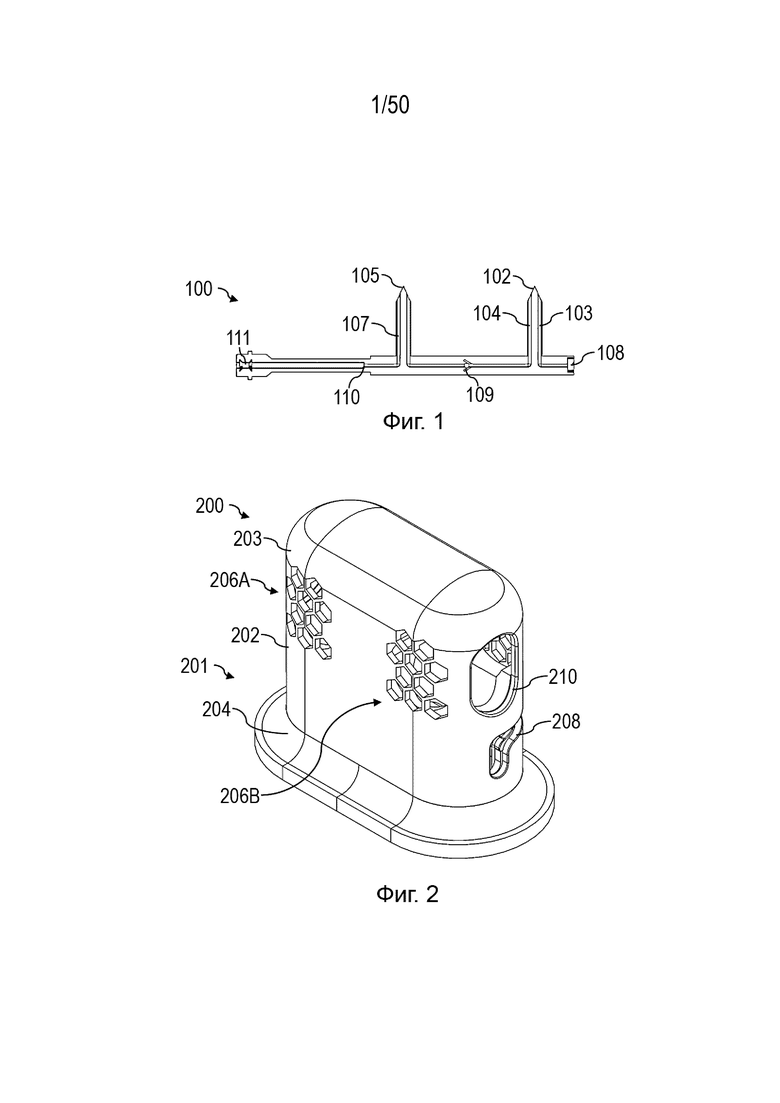

[19] ФИГ. 1 представляет собой схематический вид одного варианта реализации перемещающего механизма для устройства для восстановления;

[20] ФИГ. 2 представляет собой вид в перспективе одного варианта реализации устройства для восстановления;

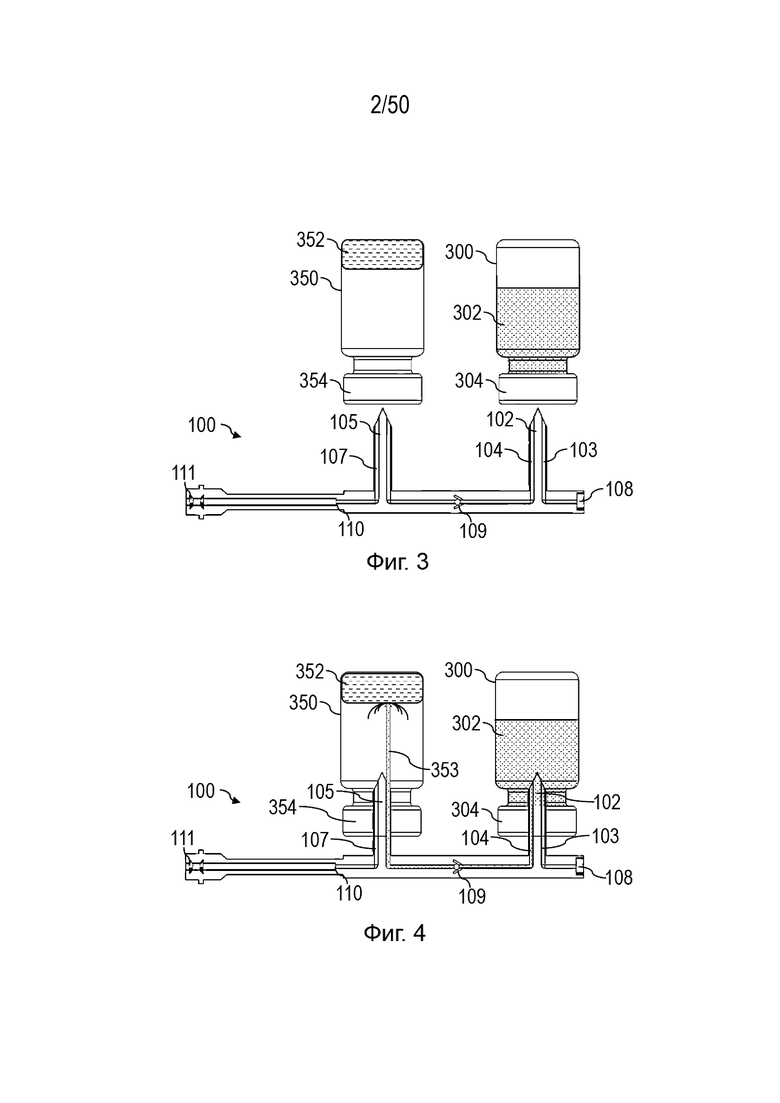

[21] ФИГ. 3 представляет собой схематический вид одного варианта реализации перемещающего механизма для устройства для восстановления во время первого этапа одного варианта реализации способа восстановления и доставки лекарственной текучей среды;

[22] ФИГ. 4 представляет собой схематический вид перемещающего механизма согласно ФИГ. 3 во время второго этапа способа восстановления и доставки лекарственной текучей среды;

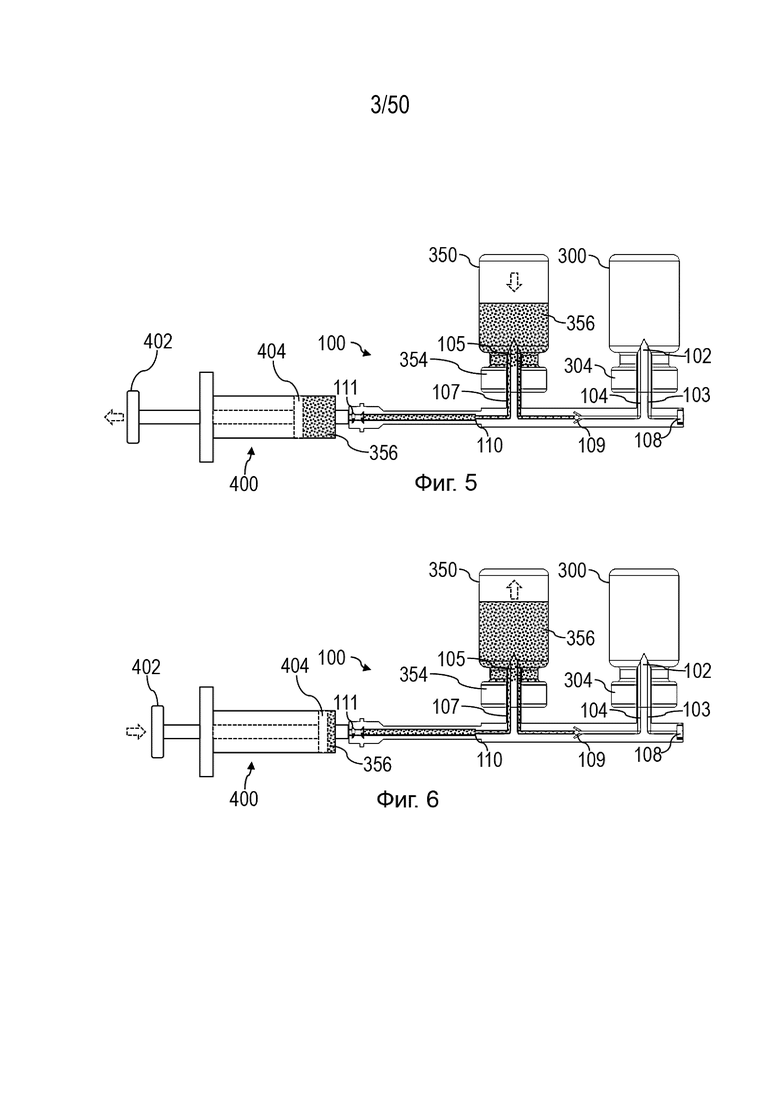

[23] ФИГ. 5 представляет собой схематический вид перемещающего механизма согласно ФИГ. 3 во время третьего этапа способа восстановления и доставки лекарственной текучей среды;

[24] ФИГ. 6 представляет собой схематический вид перемещающего механизма согласно ФИГ. 3 во время необязательного четвертого этапа способа восстановления лекарственной текучей среды;

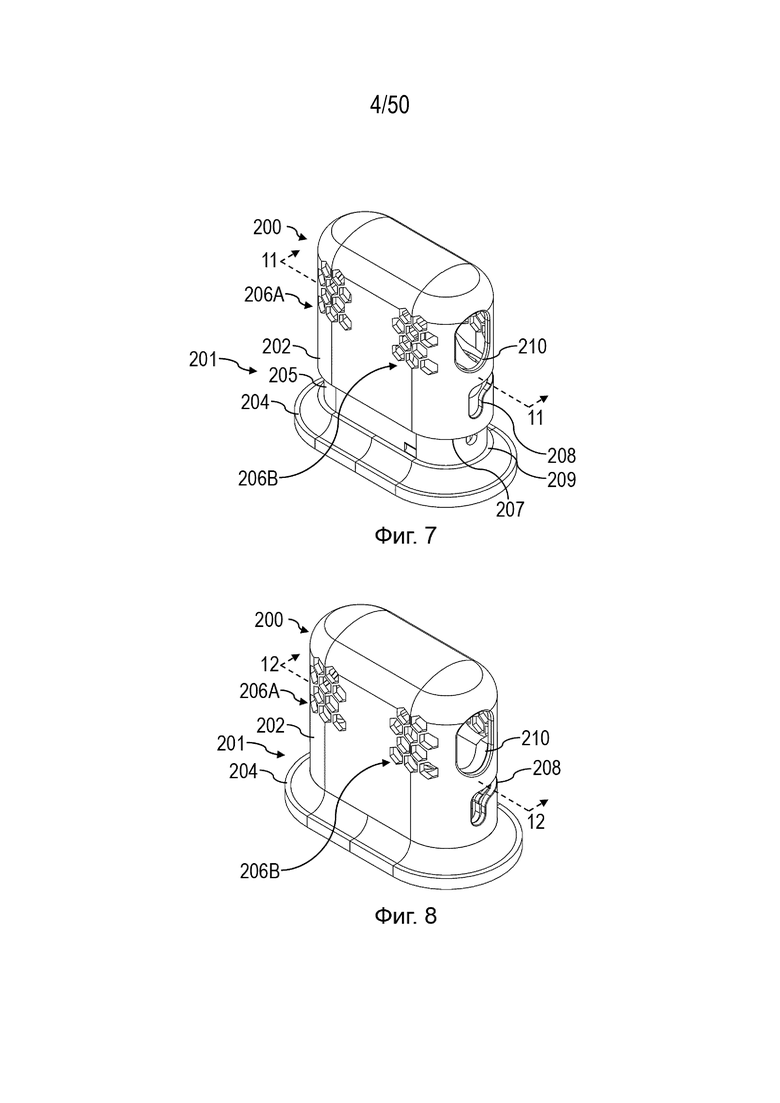

[25] ФИГ. 7 представляет собой вид в перспективе одного варианта реализации устройства для восстановления в неактивированном состоянии;

[26] ФИГ. 8 представляет собой вид в перспективе устройства для восстановления согласно ФИГ. 7 в активированном состоянии;

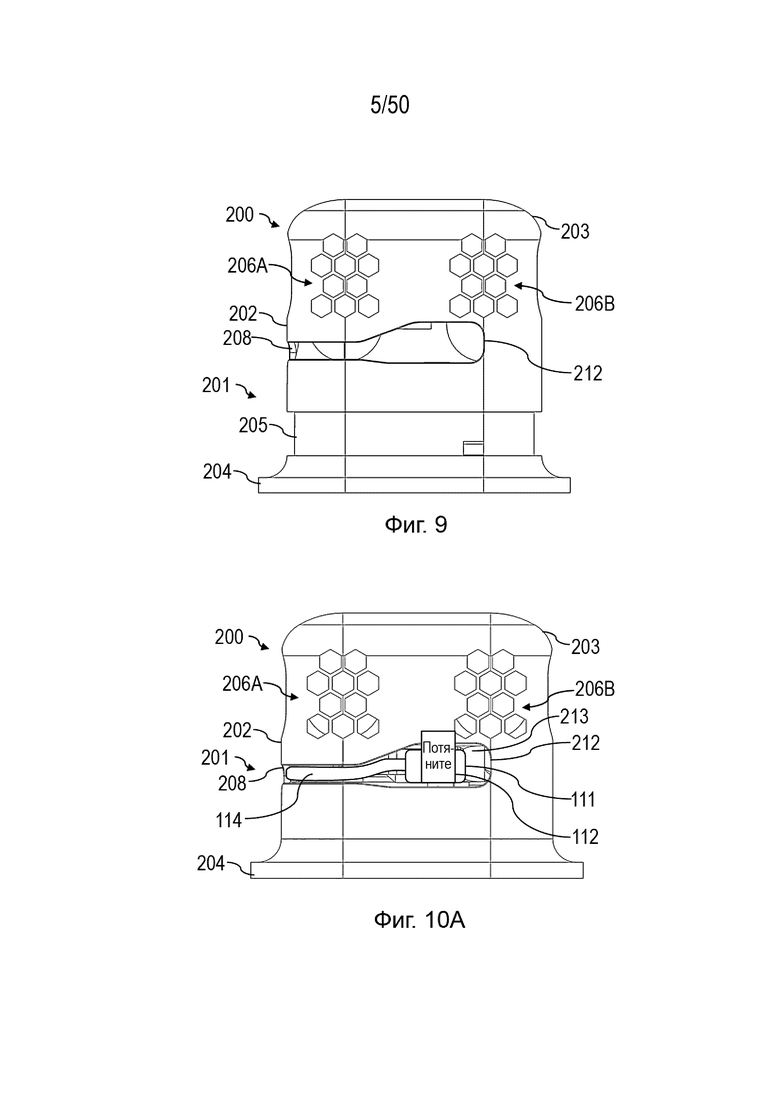

[27] ФИГ. 9 представляет собой вид сбоку в вертикальной проекции устройства для восстановления согласно ФИГ. 7;

[28] ФИГ. 10A представляет собой вид сбоку в вертикальной проекции устройства для восстановления согласно ФИГ. 8;

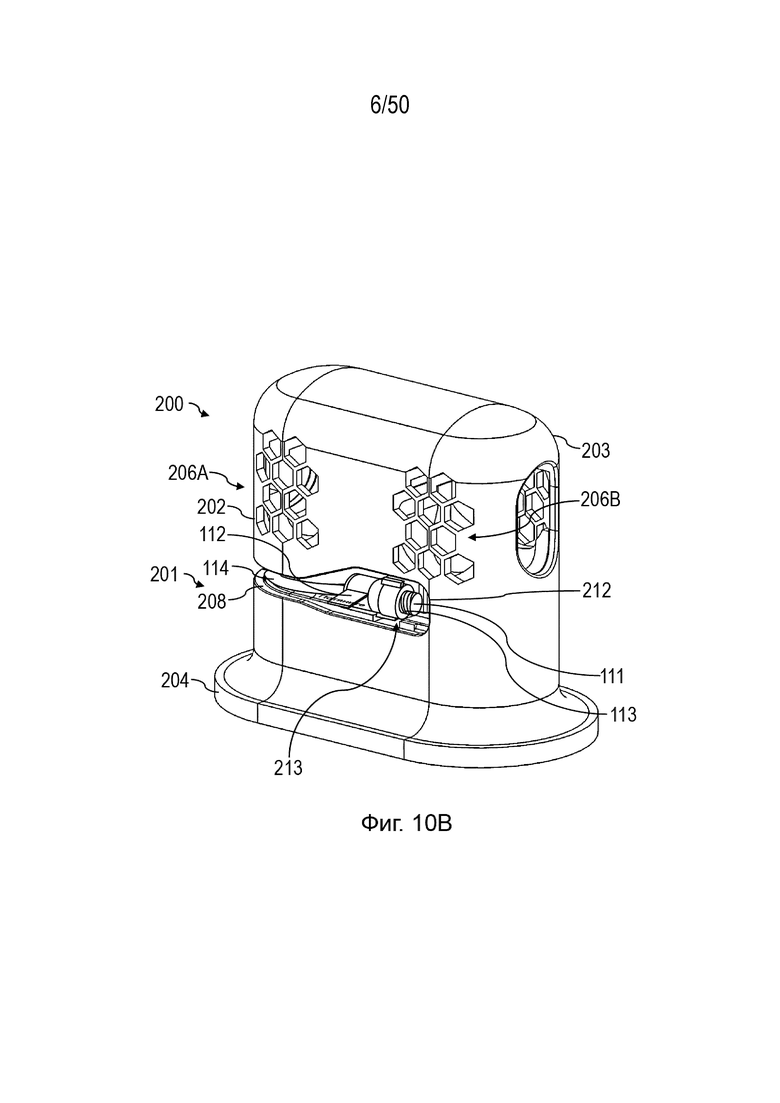

[29] ФИГ. 10B представляет собой вид в перспективе устройства для восстановления согласно ФИГ. 10A;

[30] ФИГ. 11 представляет собой вид в поперечном сечении устройства для восстановления согласно ФИГ. 7, выполненном по линии 11-11;

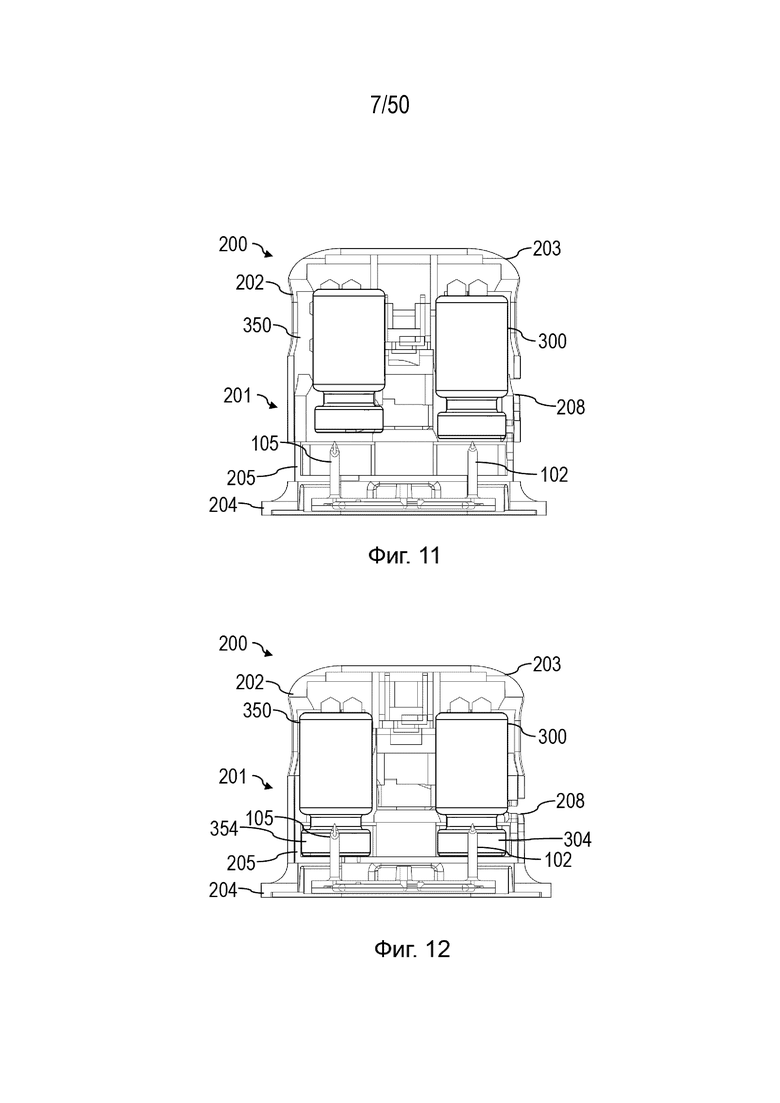

[31] ФИГ. 12 представляет собой вид в поперечном сечении устройства для восстановления согласно ФИГ. 8, выполненном по линии 12-12;

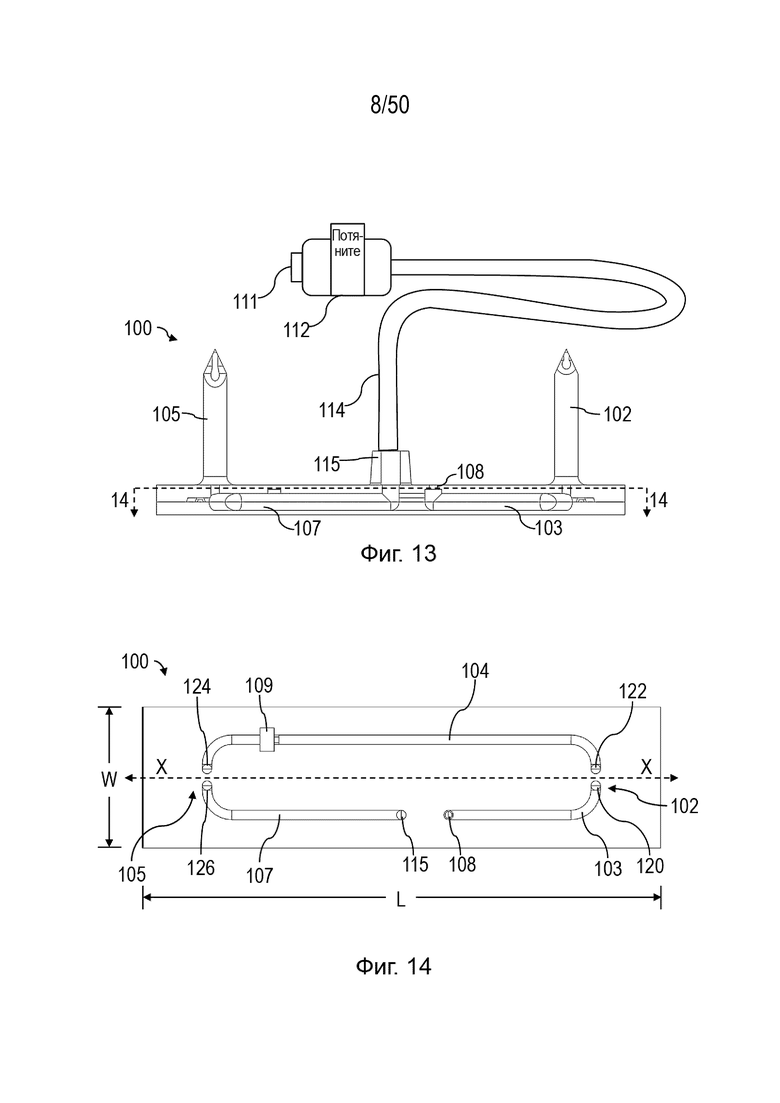

[32] ФИГ. 13 представляет собой вид сбоку в вертикальной проекции одного варианта реализации перемещающего механизма устройства для восстановления;

[33] ФИГ. 14 представляет собой вид сверху в поперечном сечении перемещающего механизма согласно ФИГ. 13, выполненном по линии 14-14;

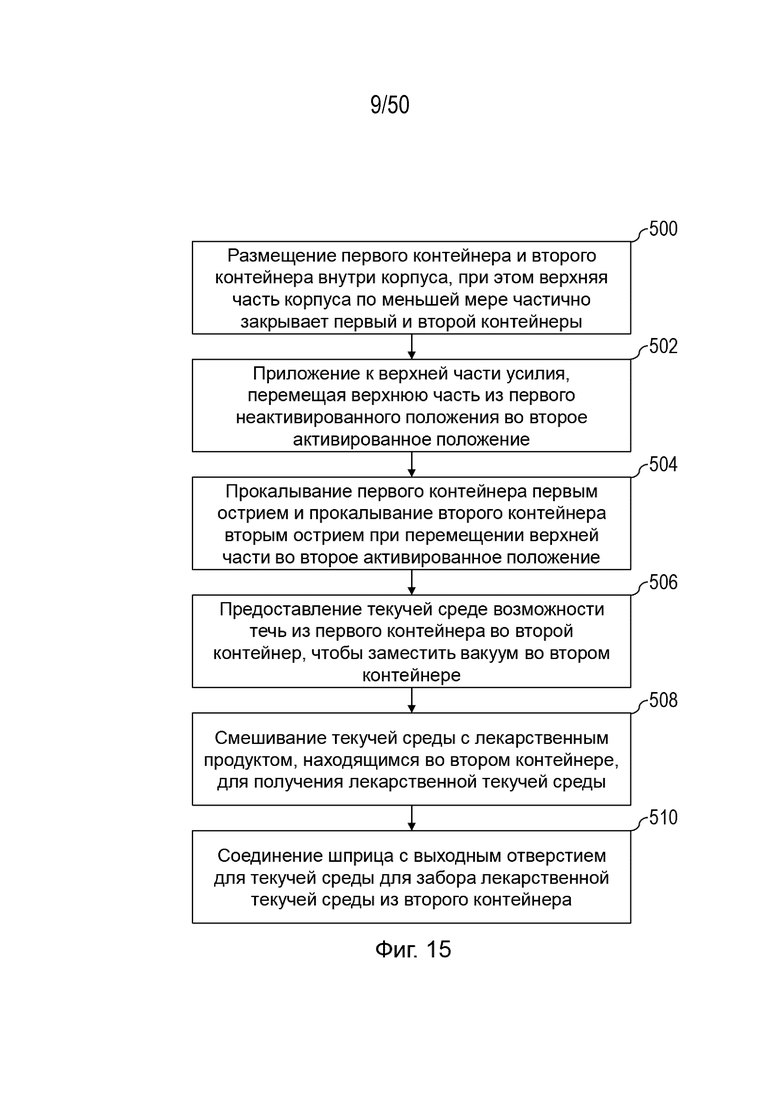

[34] ФИГ. 15 представляет собой блок-схему одного варианта реализации способа восстановления и доставки лекарственной текучей среды;

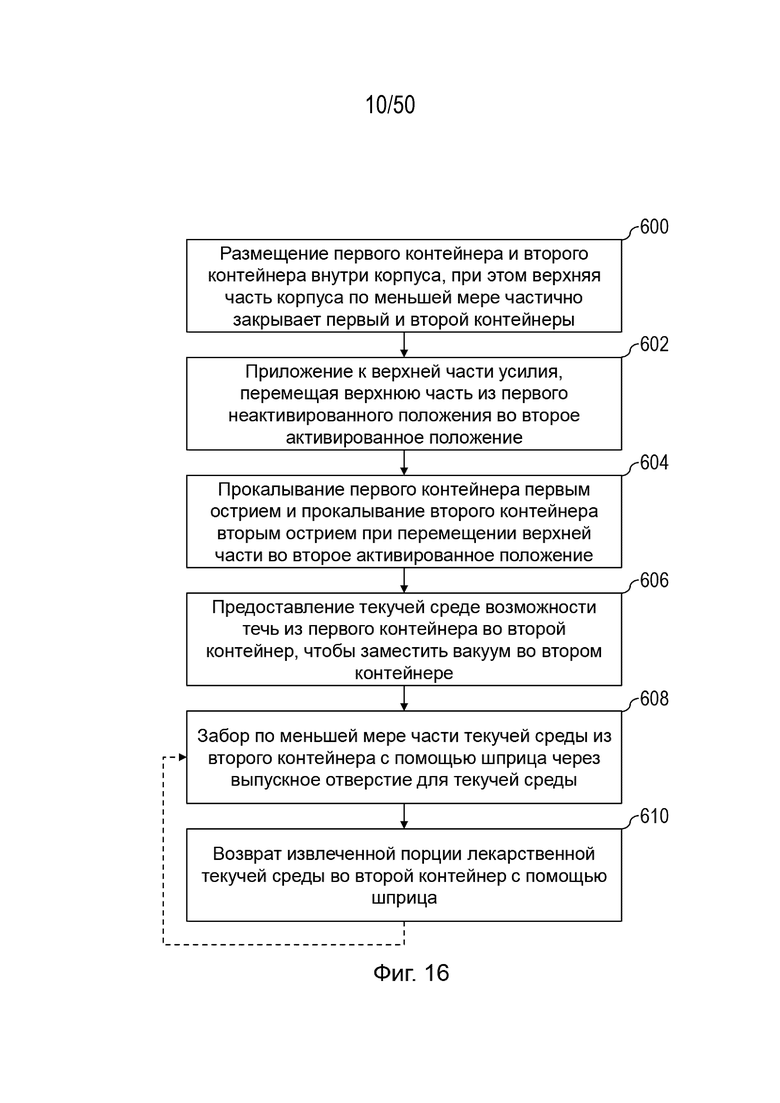

[35] ФИГ. 16 представляет собой блок-схему другого варианта реализации способа восстановления и доставки лекарственной текучей среды;

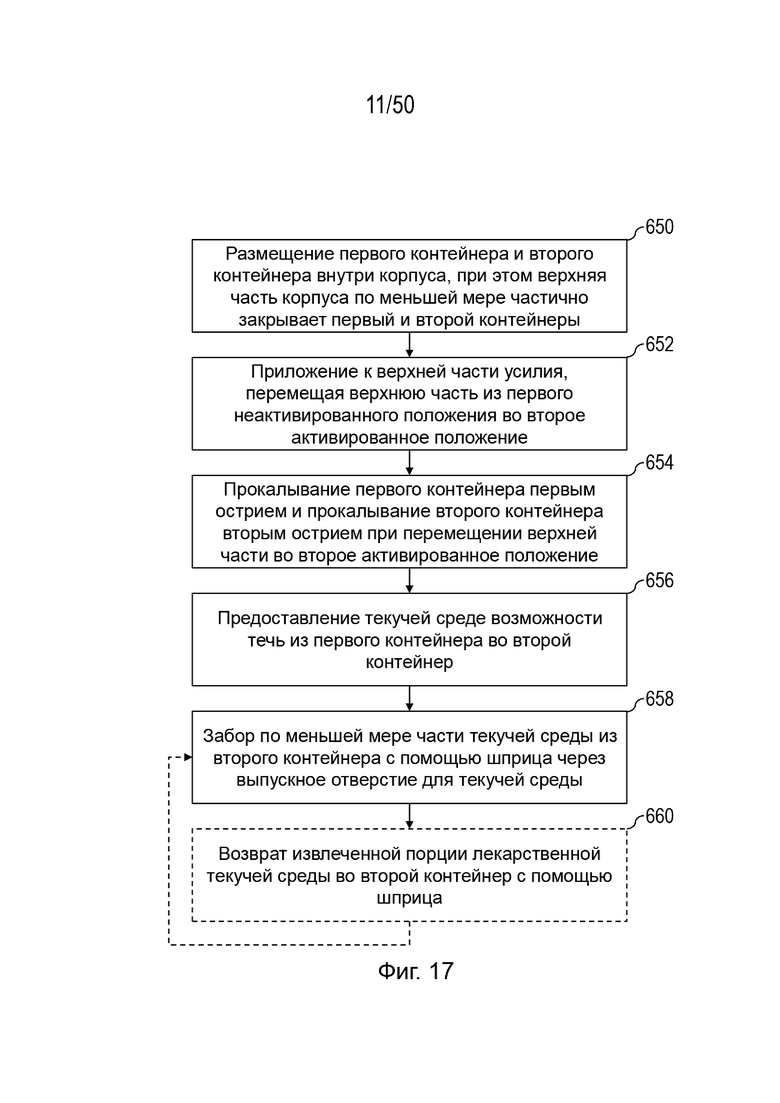

[36] ФИГ. 17 представляет собой блок-схему другого варианта реализации способа восстановления и доставки лекарственной текучей среды;

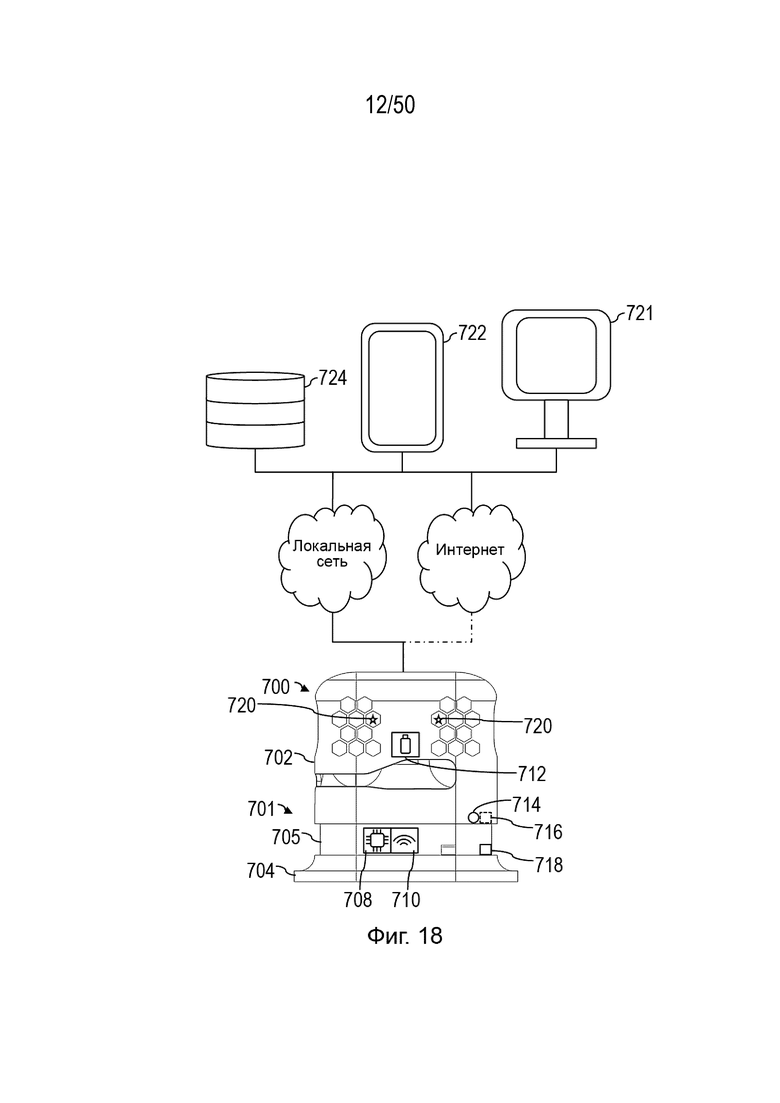

[37] ФИГ. 18 представляет собой схематическую иллюстрацию одного варианта реализации устройства для восстановления, связанного с одним или большим количеством удаленных устройств;

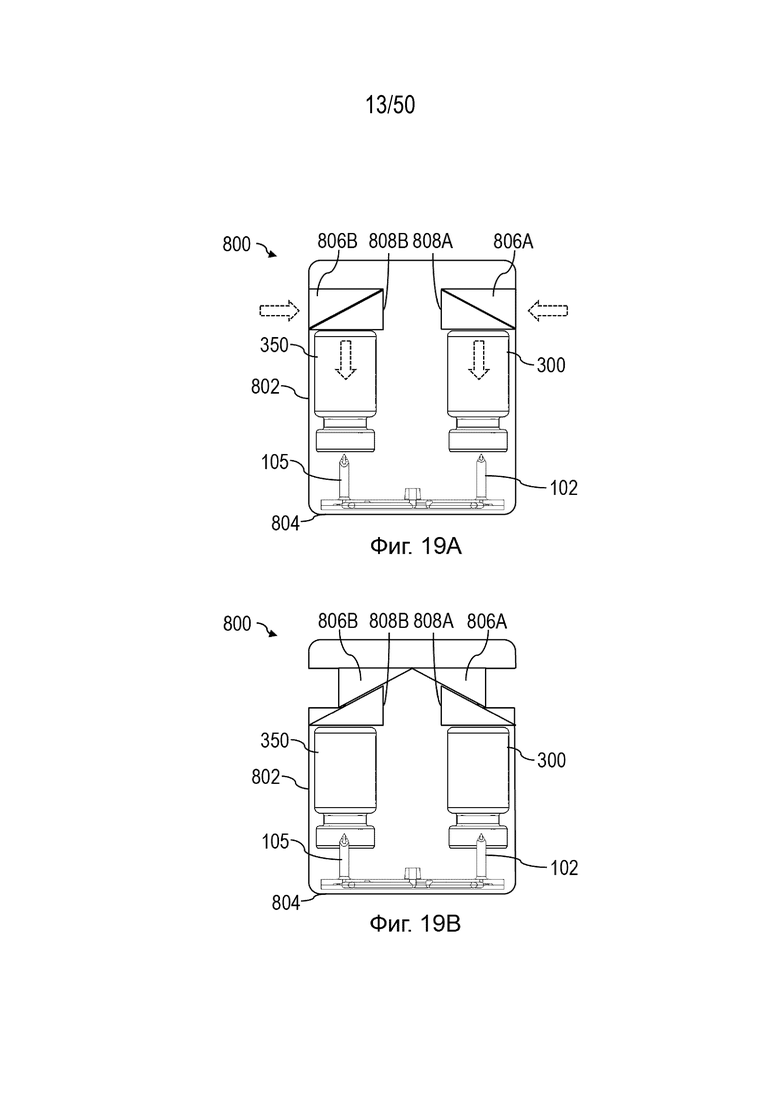

[38] ФИГ. 19А представляет собой схематическую иллюстрацию другого варианта реализации устройства для восстановления в первом состоянии;

[39] ФИГ. 19В представляет собой схематическую иллюстрацию устройства для восстановления согласно ФИГ. 19А во втором состоянии;

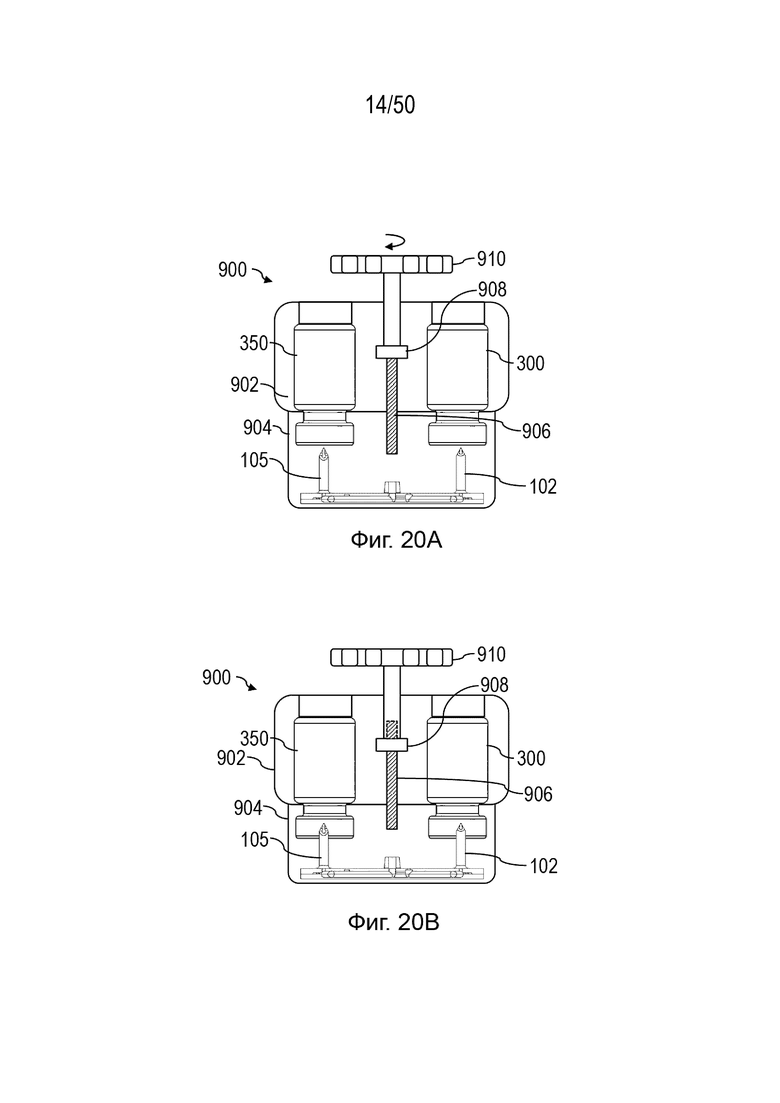

[40] ФИГ. 20А представляет собой схематическую иллюстрацию еще одного варианта реализации устройства для восстановления в первом состоянии;

[41] ФИГ. 20В представляет собой схематическую иллюстрацию устройства для восстановления согласно ФИГ. 20А во втором состоянии;

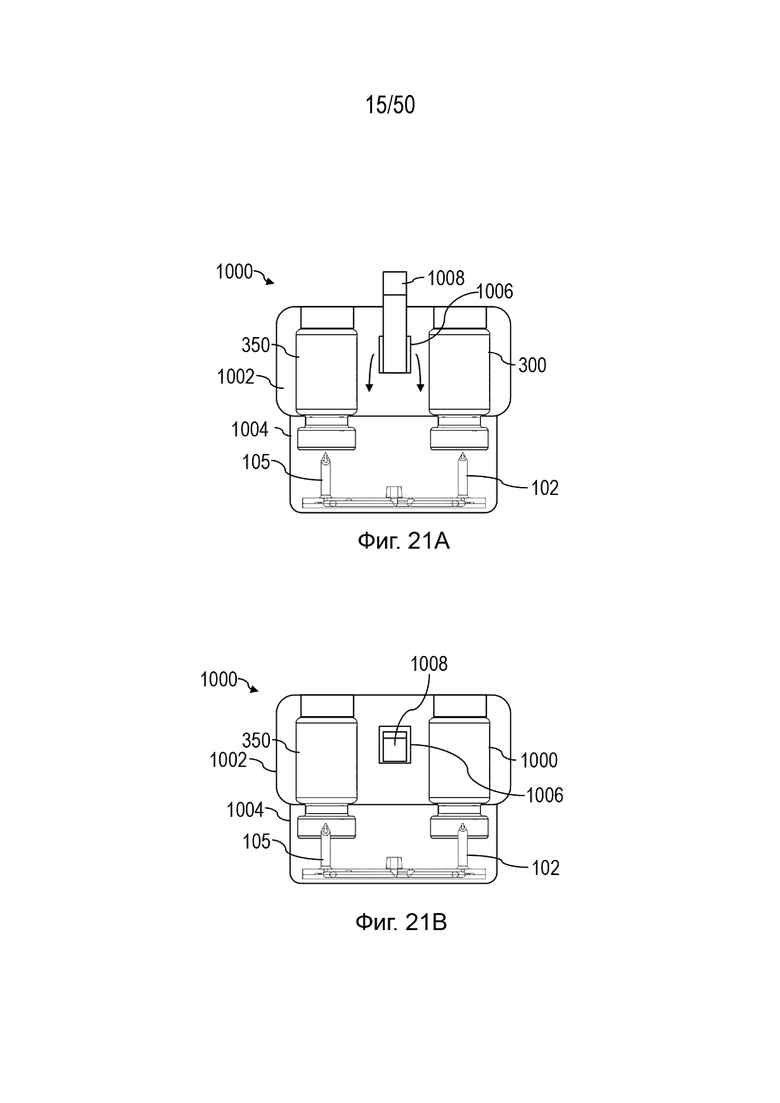

[42] ФИГ. 21А представляет собой схематическую иллюстрацию другого варианта реализации устройства для восстановления в первом состоянии;

[43] ФИГ. 21В представляет собой схематическую иллюстрацию устройства для восстановления согласно ФИГ. 21А во втором состоянии;

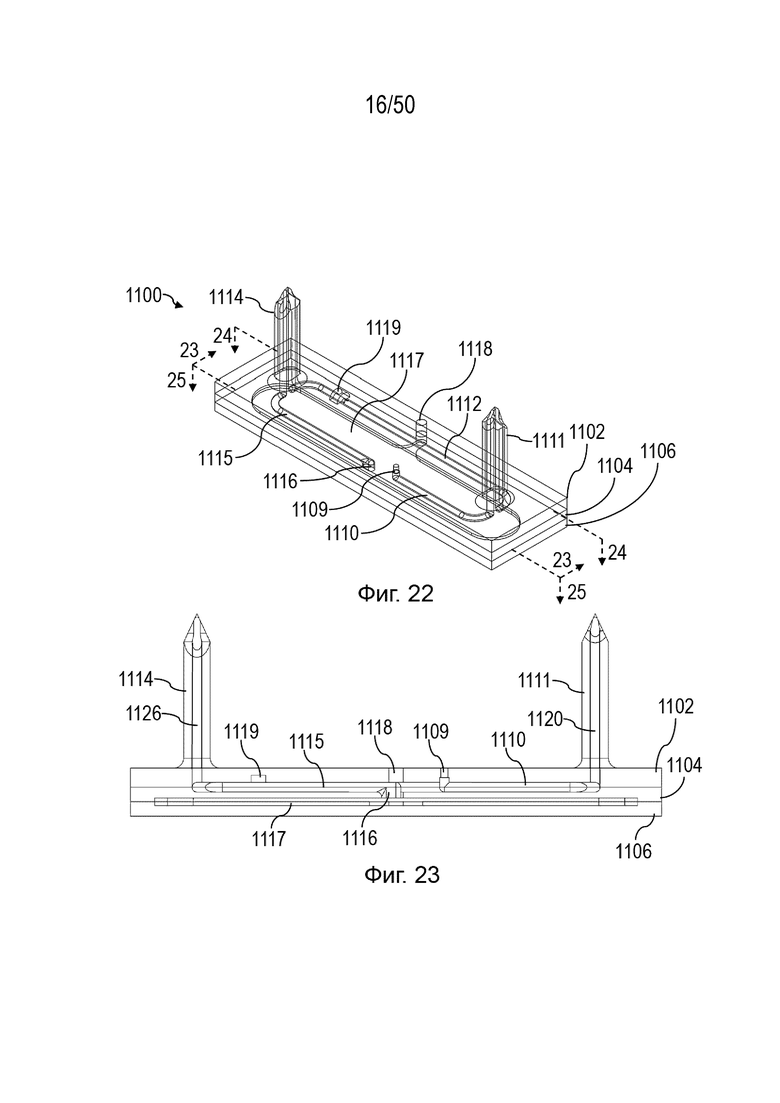

[44] ФИГ. 22 представляет собой вид в перспективе другого варианта реализации перемещающего механизма;

[45] ФИГ. 23 представляет собой вид сбоку в поперечном сечении перемещающего механизма согласно ФИГ. 22, выполненном по линии 23-23;

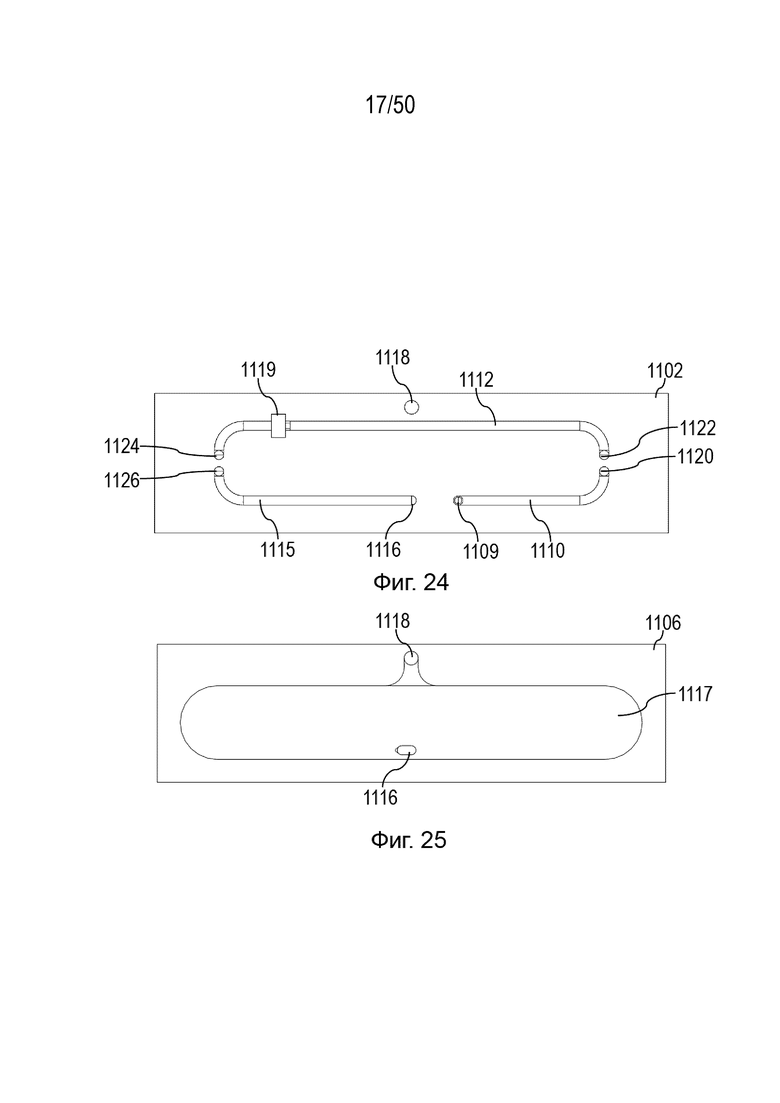

[46] ФИГ. 24 представляет собой вид сверху в поперечном сечении перемещающего механизма согласно ФИГ. 22, выполненном по линии 24-24;

[47] ФИГ. 25 представляет собой вид сверху в поперечном сечении перемещающего механизма согласно ФИГ. 22, выполненном по линии 25-25;

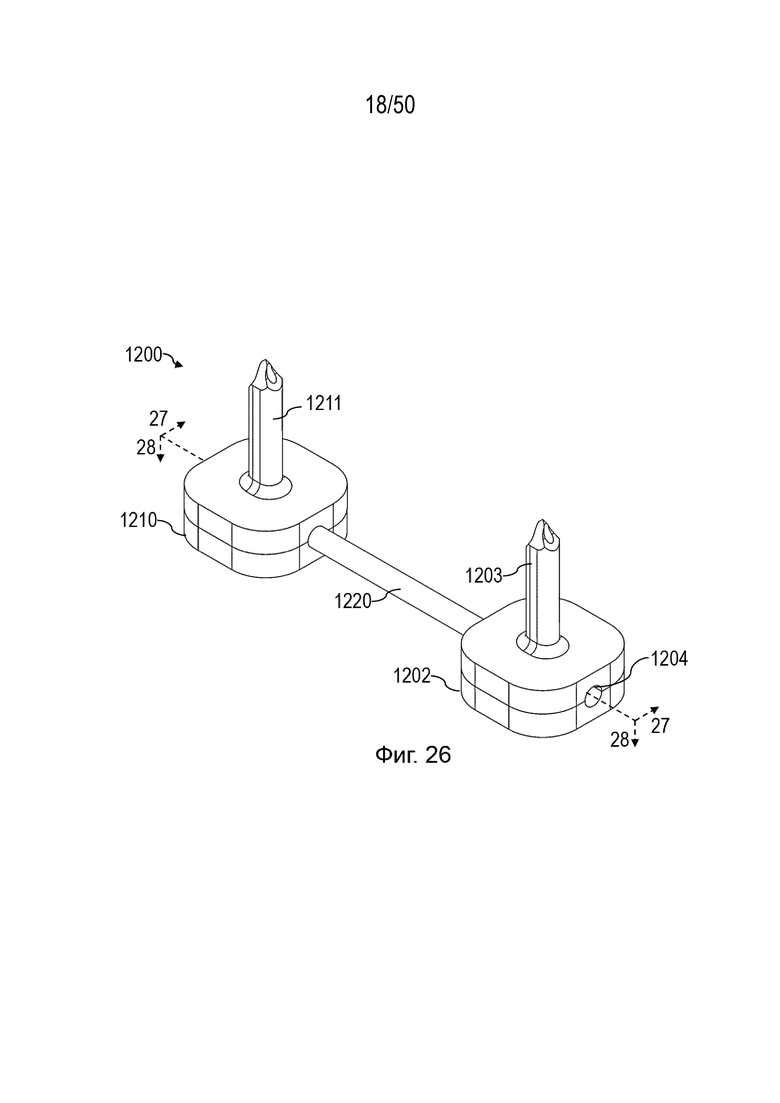

[48] ФИГ. 26 представляет собой вид в перспективе другого варианта реализации перемещающего механизма;

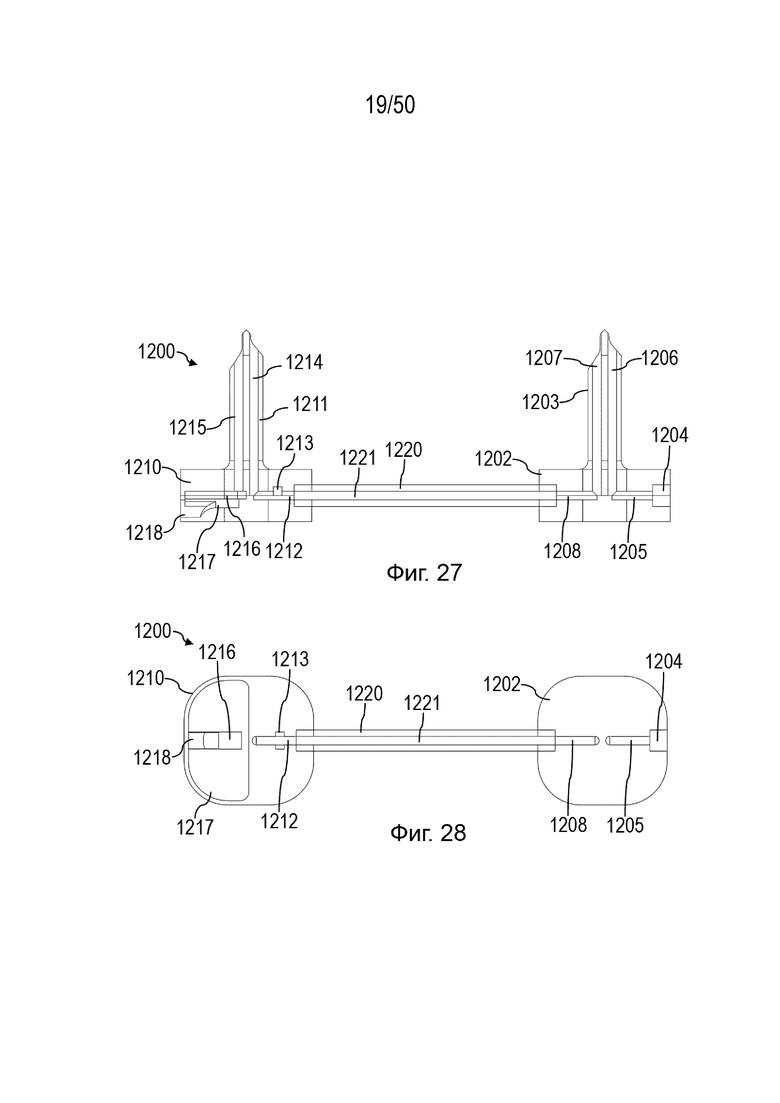

[49] ФИГ. 27 представляет собой вид сбоку в поперечном сечении перемещающего механизма согласно ФИГ. 26, выполненном по линии 27-27;

[50] ФИГ. 28 представляет собой вид сверху в поперечном сечении перемещающего механизма согласно ФИГ. 26, выполненном по линии 28-28;

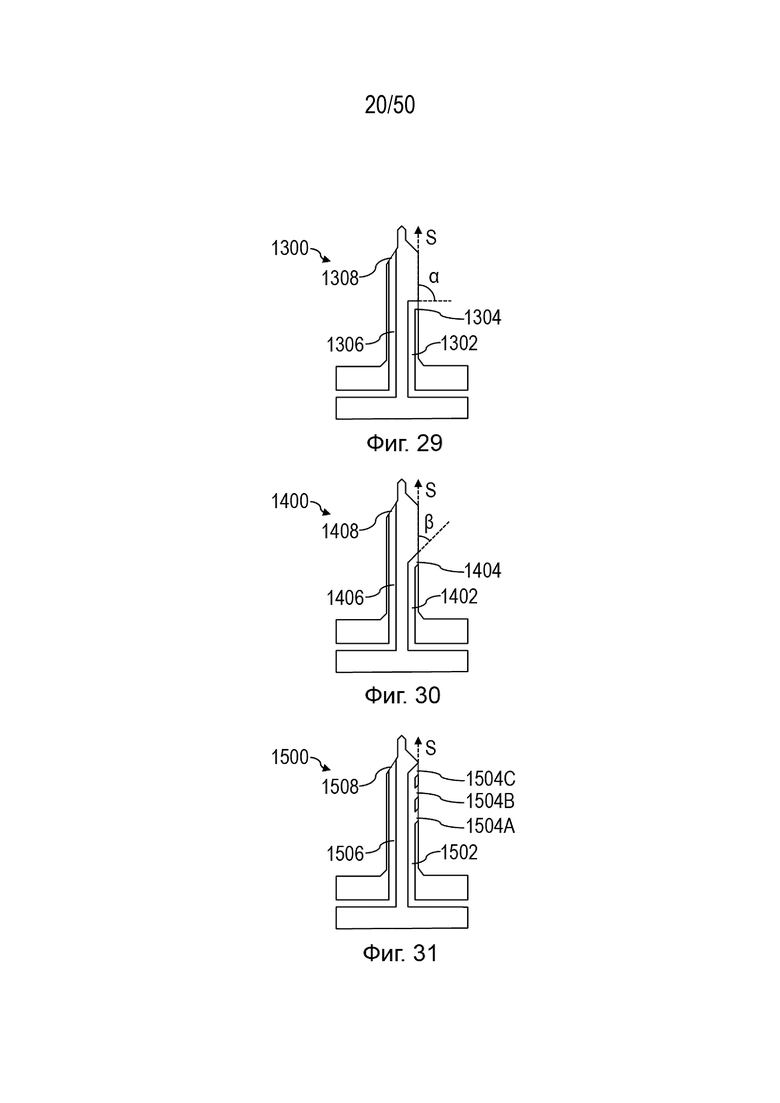

[51] ФИГ. 29 представляет собой схематическое изображение в поперечном сечении варианта реализации острия;

[52] ФИГ. 30 представляет собой схематическое изображение в поперечном сечении другого варианта реализации острия;

[53] ФИГ. 31 представляет собой схематическое изображение в поперечном сечении другого варианта реализации острия;

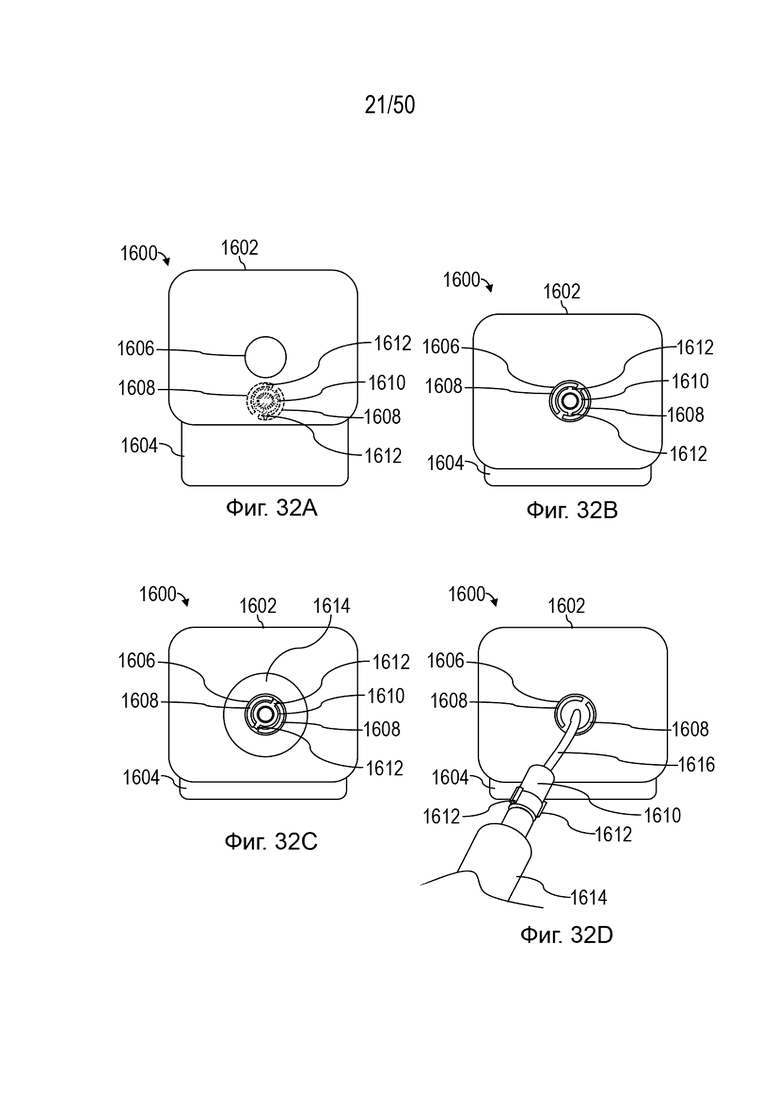

[54] ФИГ. 32A представляет собой схематическую иллюстрацию другого варианта реализации устройства для восстановления в первом состоянии;

[55] ФИГ. 32B представляет собой схематическую иллюстрацию устройства для восстановления согласно ФИГ. 32A во втором состоянии;

[56] ФИГ. 32C представляет собой схематическую иллюстрацию устройства для восстановления согласно ФИГ. 32A в третьем состоянии;

[57] ФИГ. 32D представляет собой схематическую иллюстрацию устройства для восстановления согласно ФИГ. 32A в четвертом состоянии;

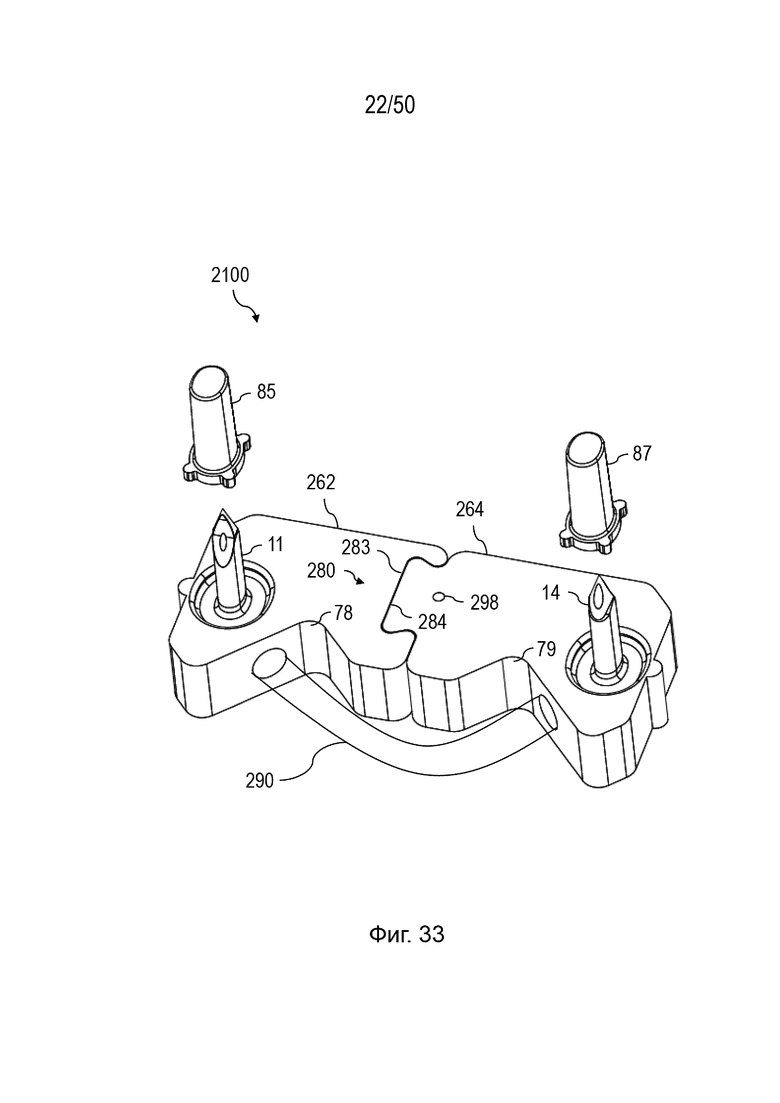

[58] ФИГ. 33 представляет собой вид сверху в перспективе другого варианта реализации перемещающего механизма;

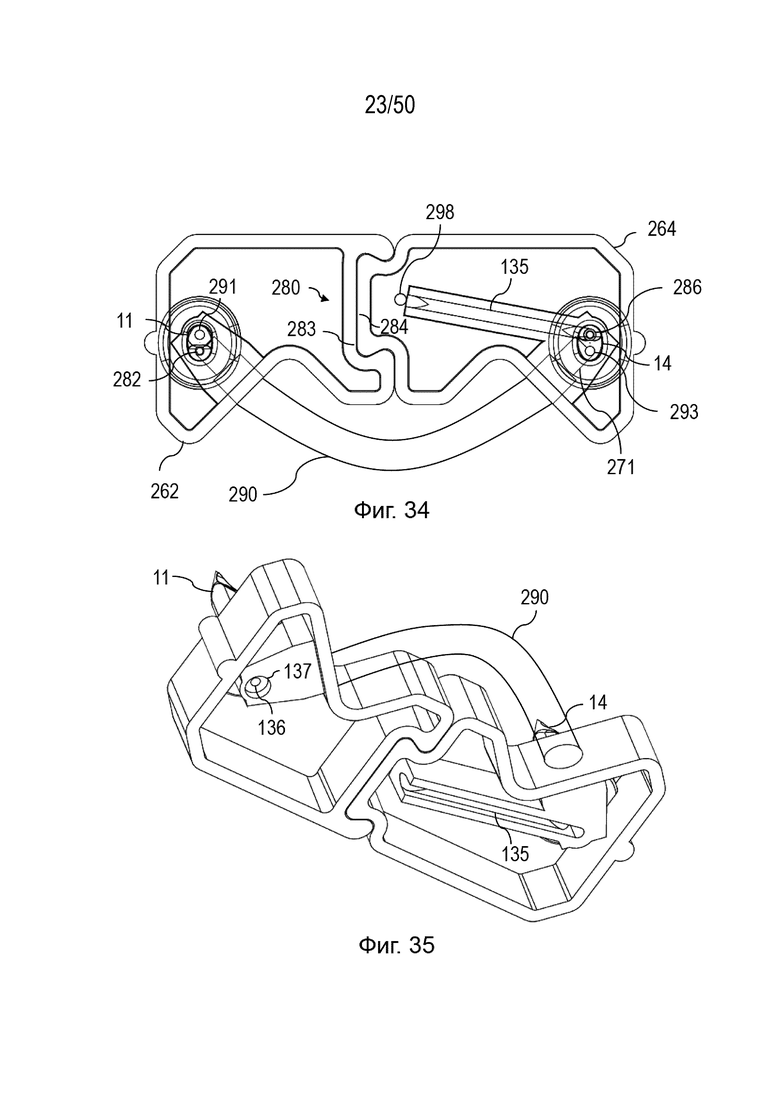

[59] ФИГ. 34 представляет собой вид сверху вниз перемещающего механизма согласно ФИГ. 33;

[60] ФИГ. 35 представляет собой вид снизу в перспективе перемещающего механизма согласно ФИГ. 33;

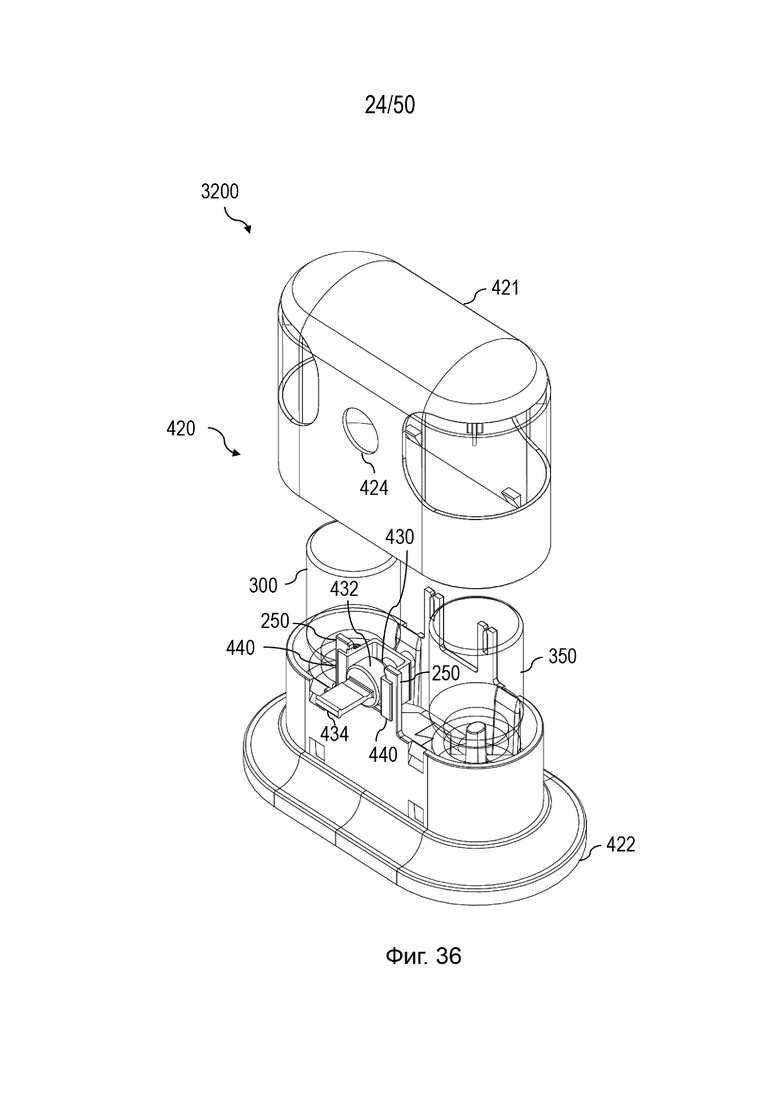

[61] ФИГ. 36 представляет собой вид в перспективе с пространственным разделением компонентов другого варианта реализации устройства для восстановления;

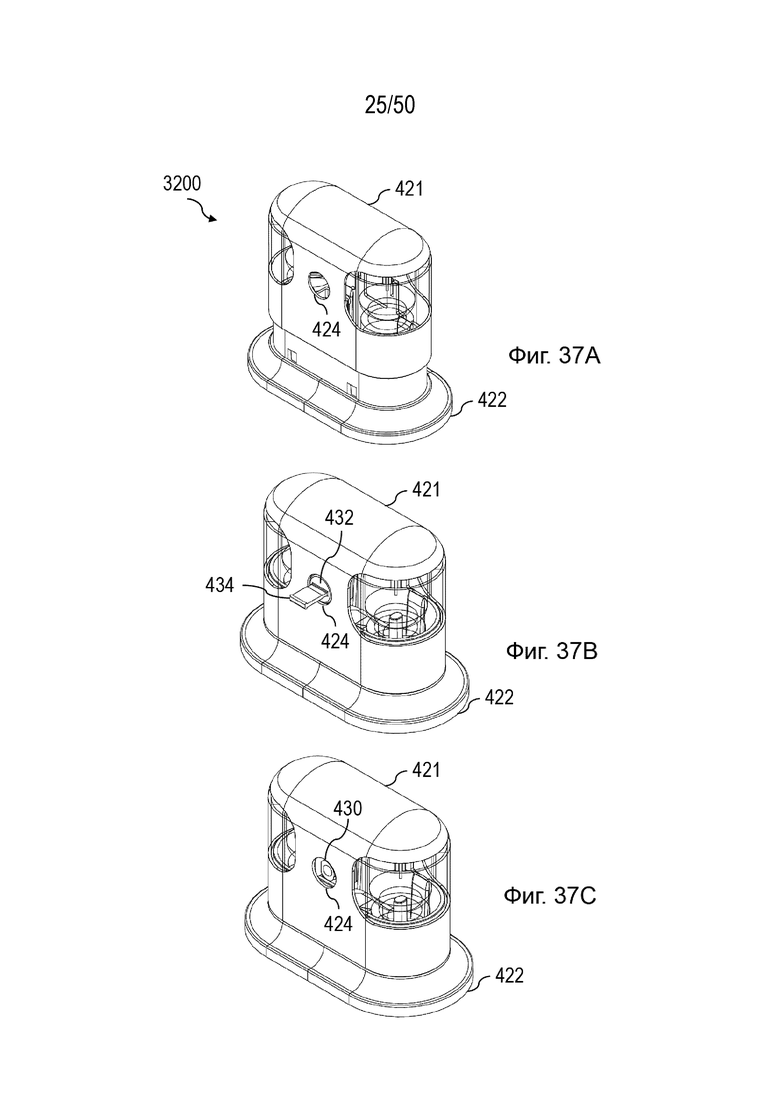

[62] ФИГ. 37A иллюстрирует устройство для восстановления согласно ФИГ. 36 в первом состоянии;

[63] ФИГ. 37B иллюстрирует устройство для восстановления согласно ФИГ. 37A во втором состоянии;

[64] ФИГ. 37C иллюстрирует устройство для восстановления согласно ФИГ. 37A в третьем состоянии;

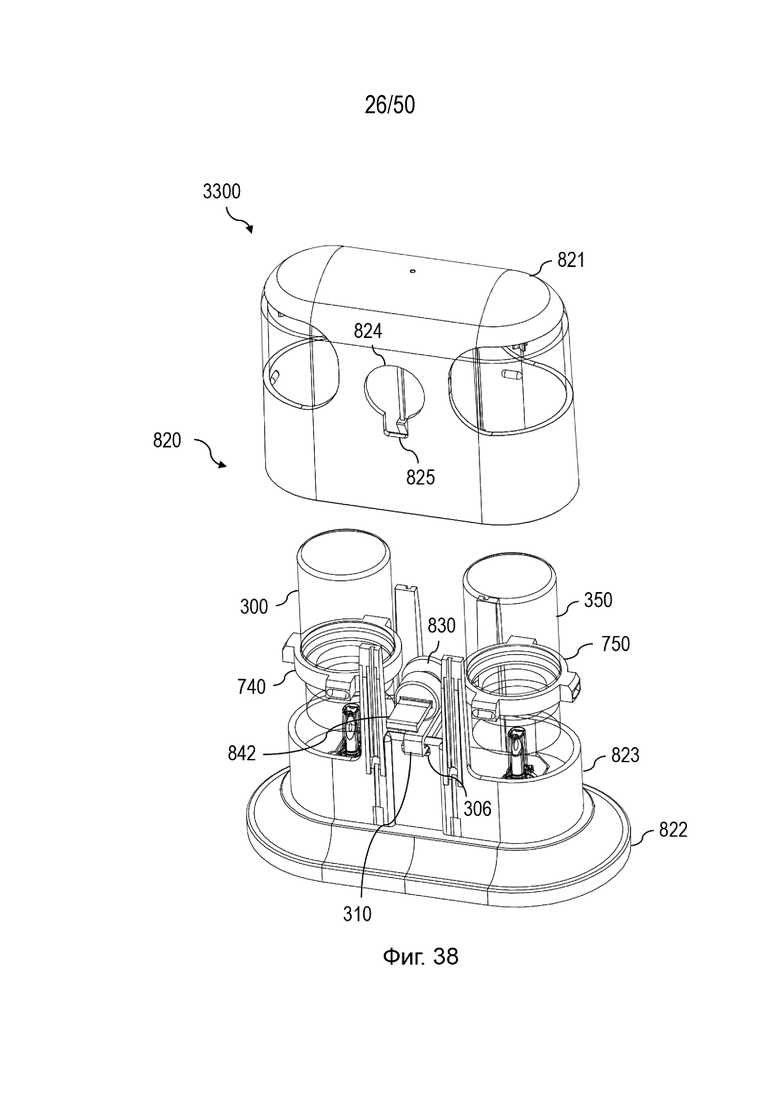

[65] ФИГ. 38 представляет собой вид в перспективе с пространственным разделением компонентов другого варианта реализации устройства для восстановления;

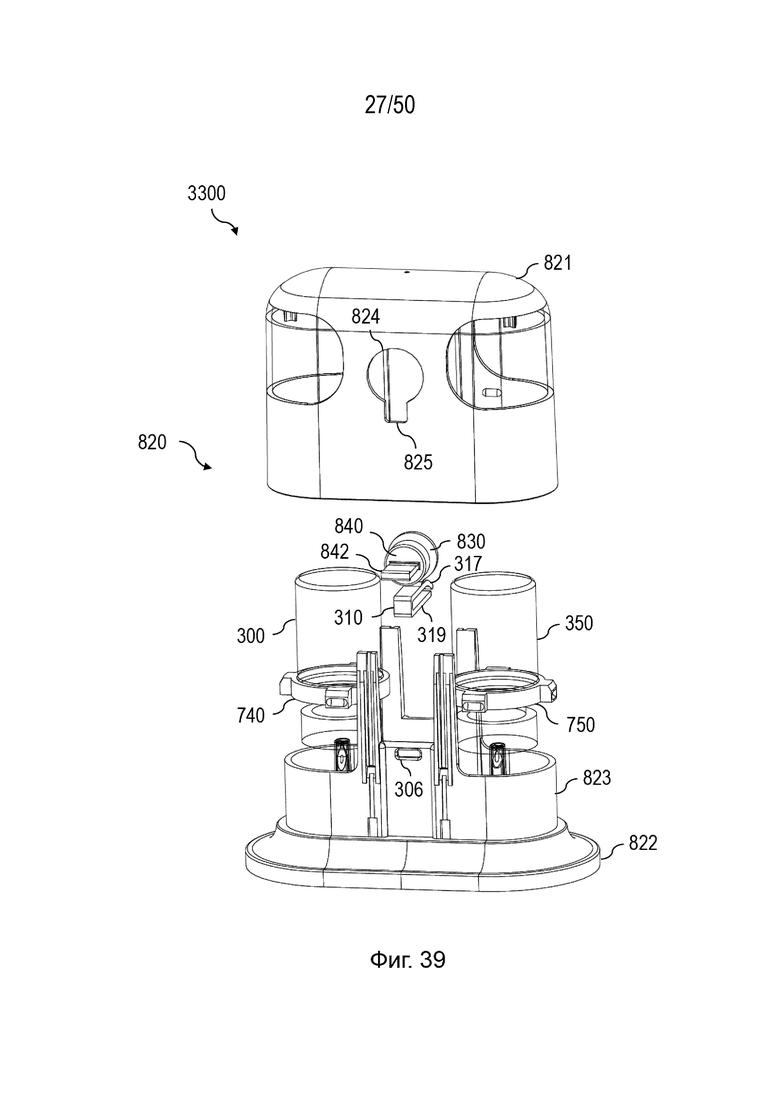

[66] ФИГ. 39 представляет собой еще один вид в перспективе с пространственным разделением компонентов устройства для восстановления согласно ФИГ. 38;

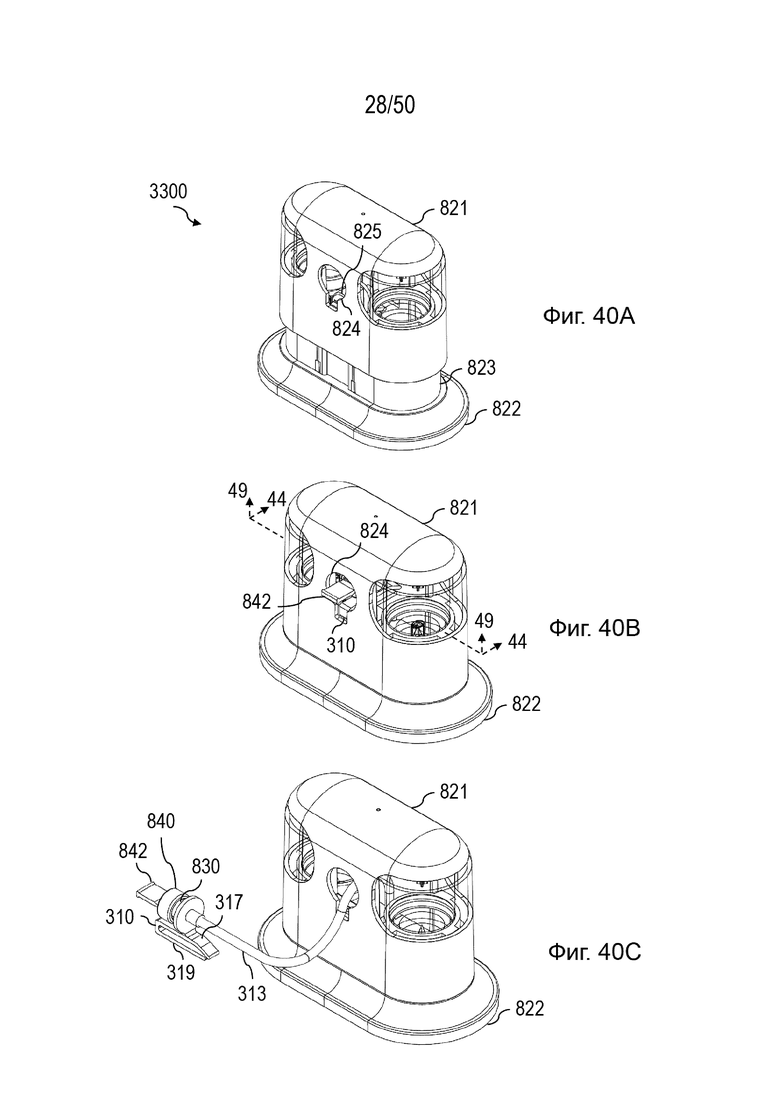

[67] ФИГ. 40A иллюстрирует устройство для восстановления согласно ФИГ. 38 в первом состоянии;

[68] ФИГ. 40B иллюстрирует устройство для восстановления согласно ФИГ. 40A во втором состоянии;

[69] ФИГ. 40C иллюстрирует устройство для восстановления согласно ФИГ. 40A в третьем состоянии;

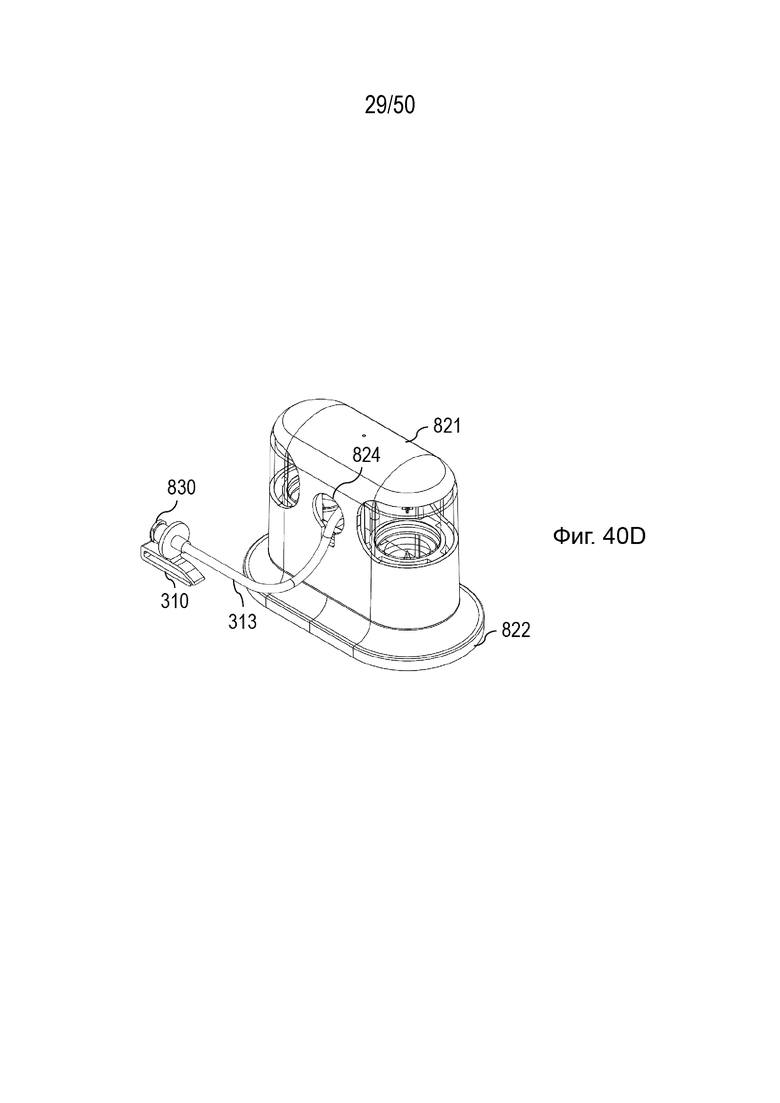

[70] ФИГ. 40D иллюстрирует устройство для восстановления согласно ФИГ. 40A в четвертом состоянии;

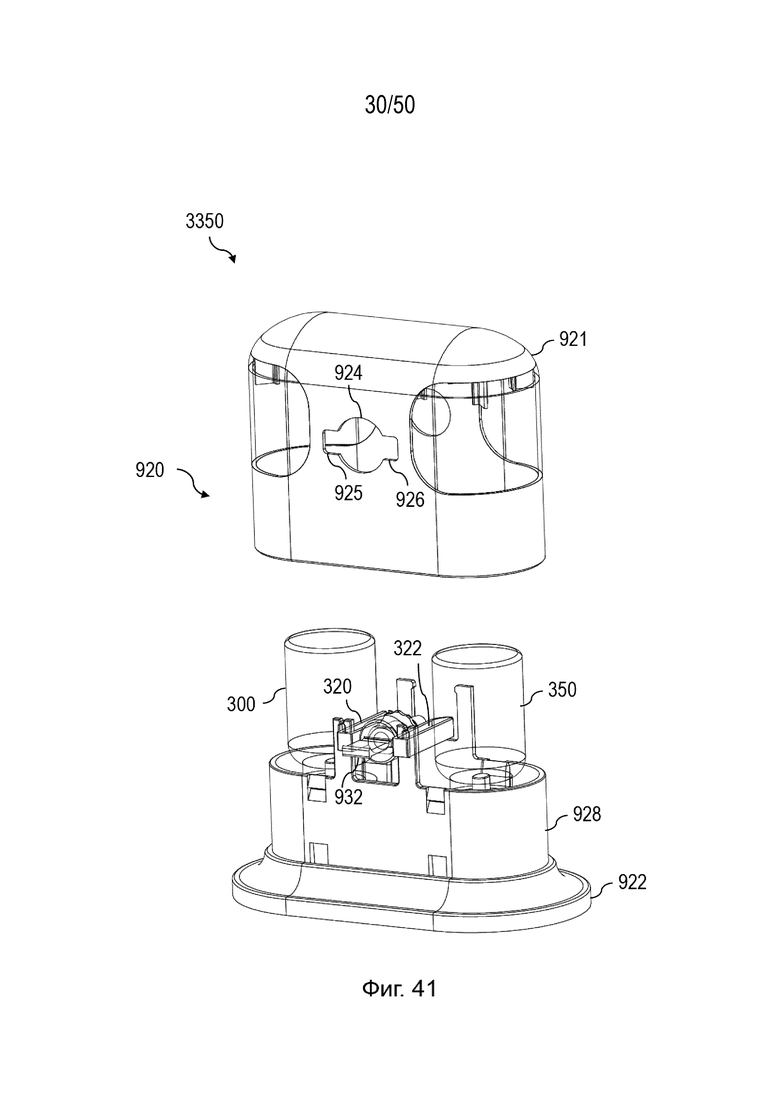

[71] ФИГ. 41 представляет собой вид в перспективе с пространственным разделением компонентов другого варианта реализации устройства для восстановления;

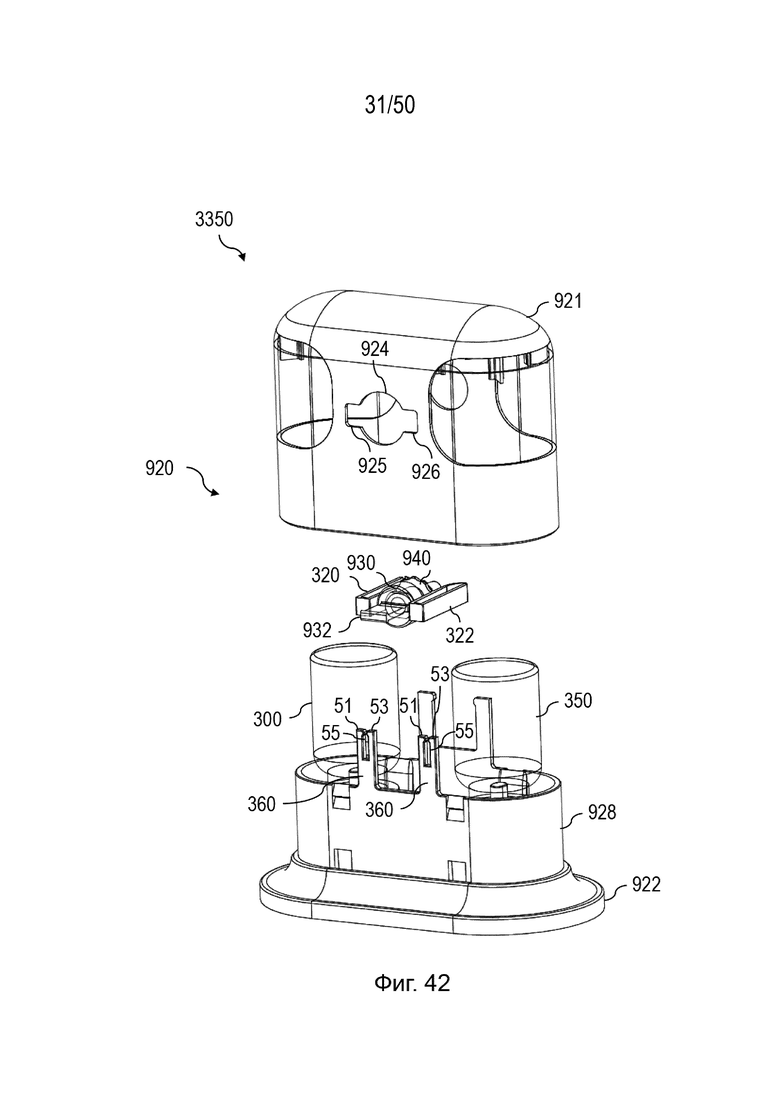

[72] ФИГ. 42 представляет собой еще один вид в перспективе с пространственным разделением компонентов устройства для восстановления согласно ФИГ. 41;

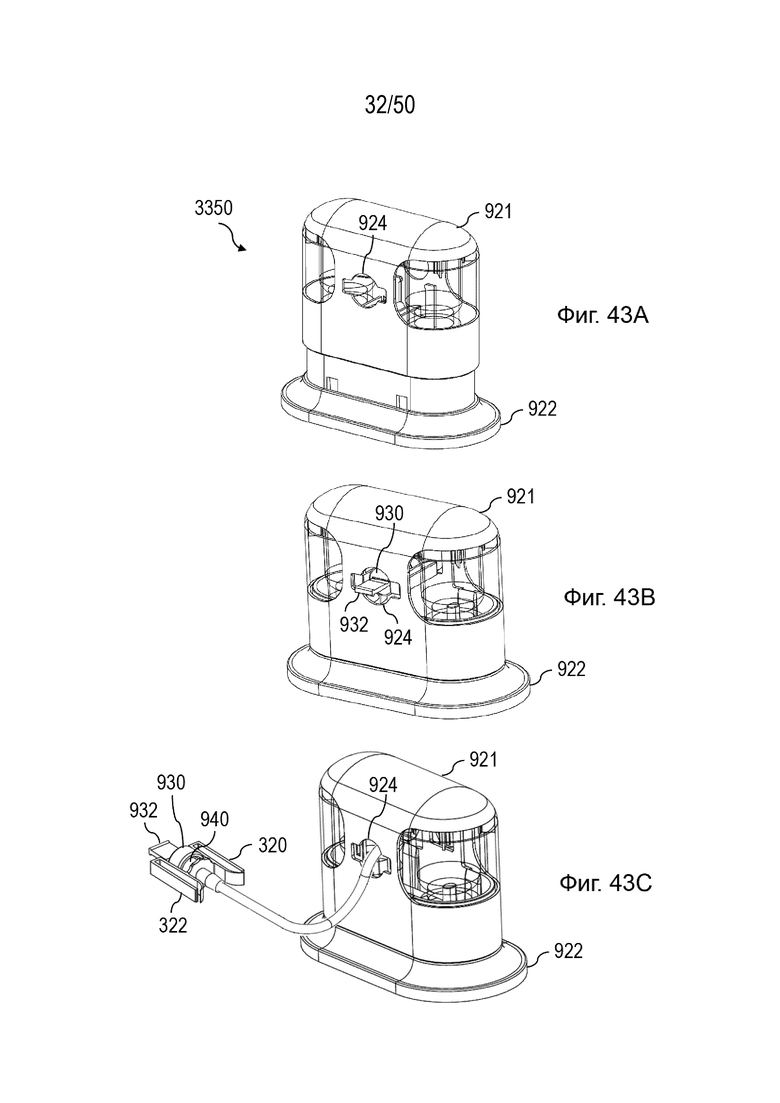

[73] ФИГ. 43A иллюстрирует устройство для восстановления согласно ФИГ. 41 в первом состоянии;

[74] ФИГ. 43B иллюстрирует устройство для восстановления согласно ФИГ. 43A во втором состоянии;

[75] ФИГ. 43C иллюстрирует устройство для восстановления согласно ФИГ. 43A в третьем состоянии;

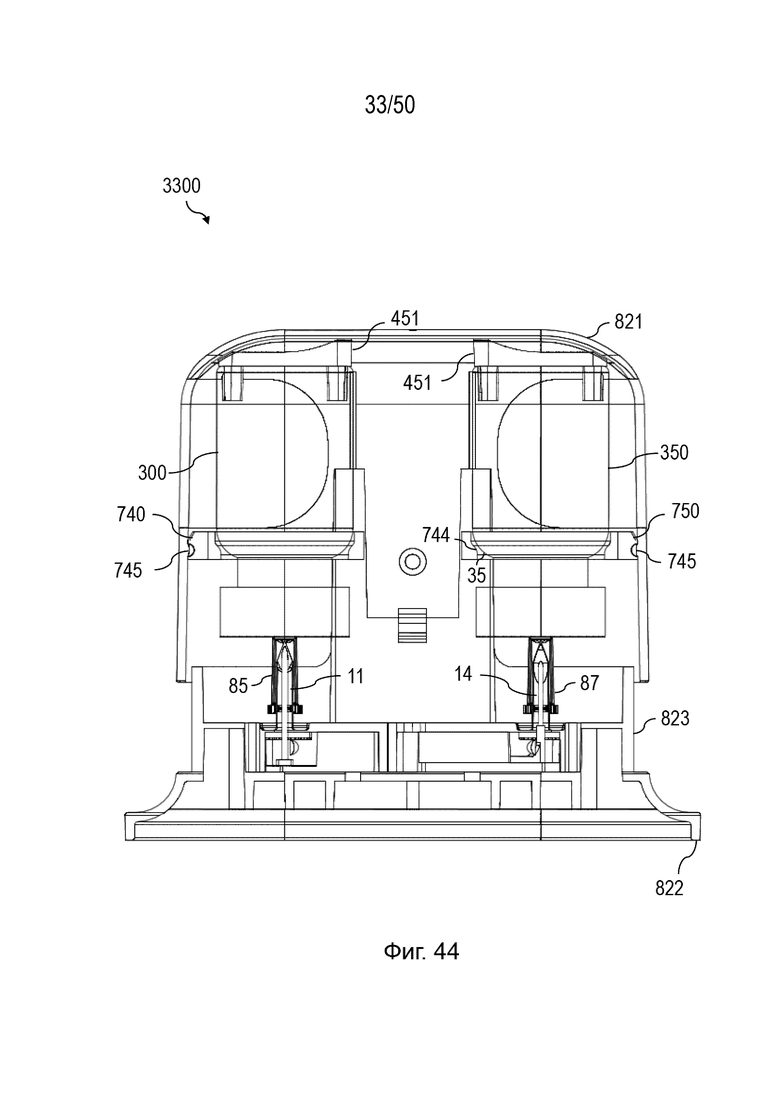

[76] ФИГ. 44 представляет собой вид в поперечном сечении устройства для восстановления согласно ФИГ. 40B, выполненном по линии 44-44;

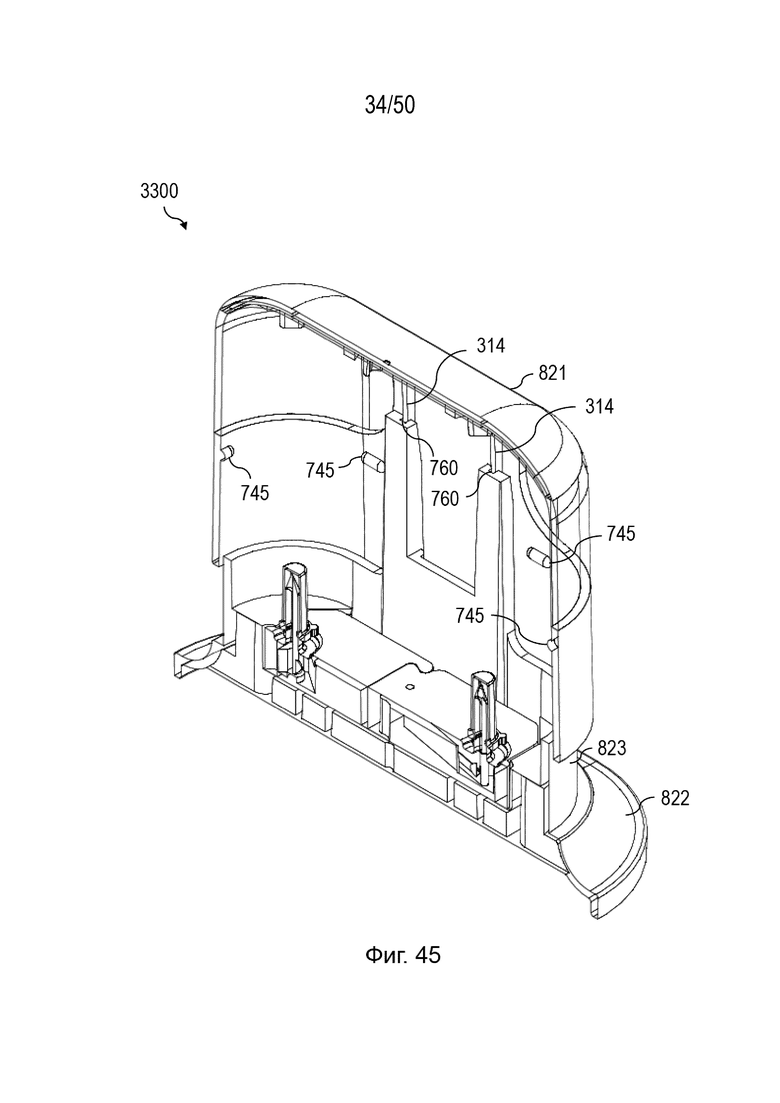

[77] ФИГ. 45 представляет собой вид в перспективе в поперечном сечении устройства для восстановления согласно ФИГ. 44;

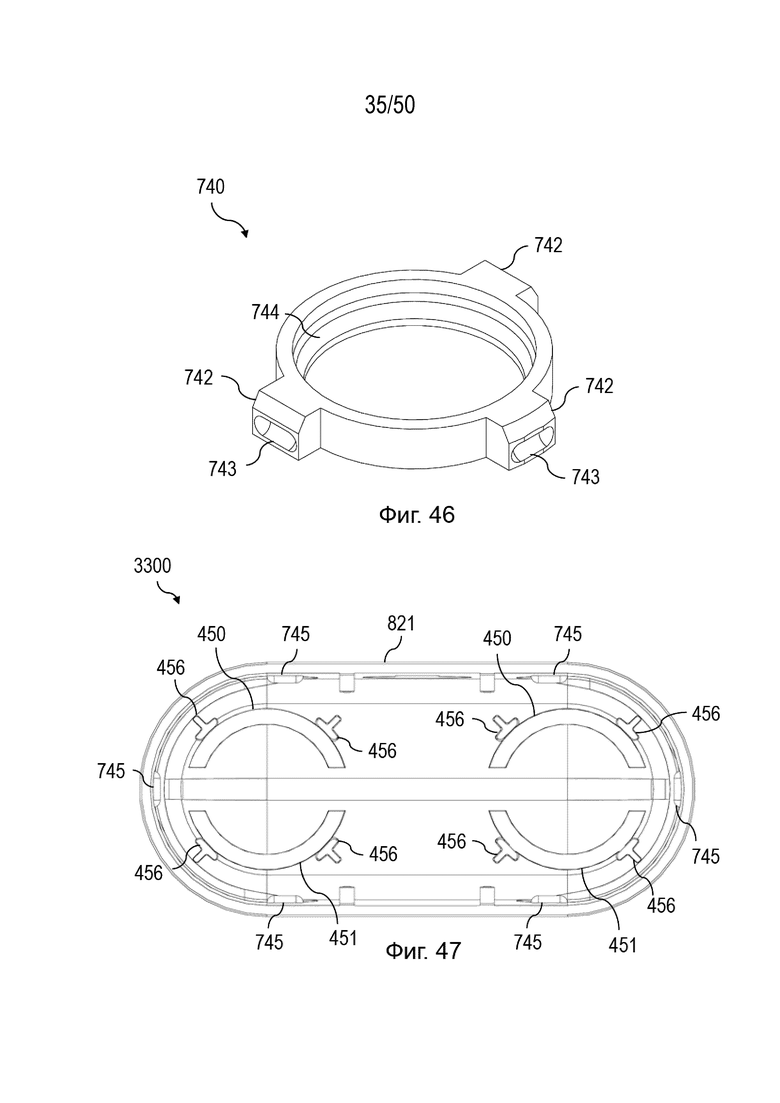

[78] ФИГ. 46 представляет собой вид в перспективе стопорного кольца контейнера;

[79] ФИГ. 47 представляет собой вид снизу верхней части устройства для восстановления согласно ФИГ. 40B;

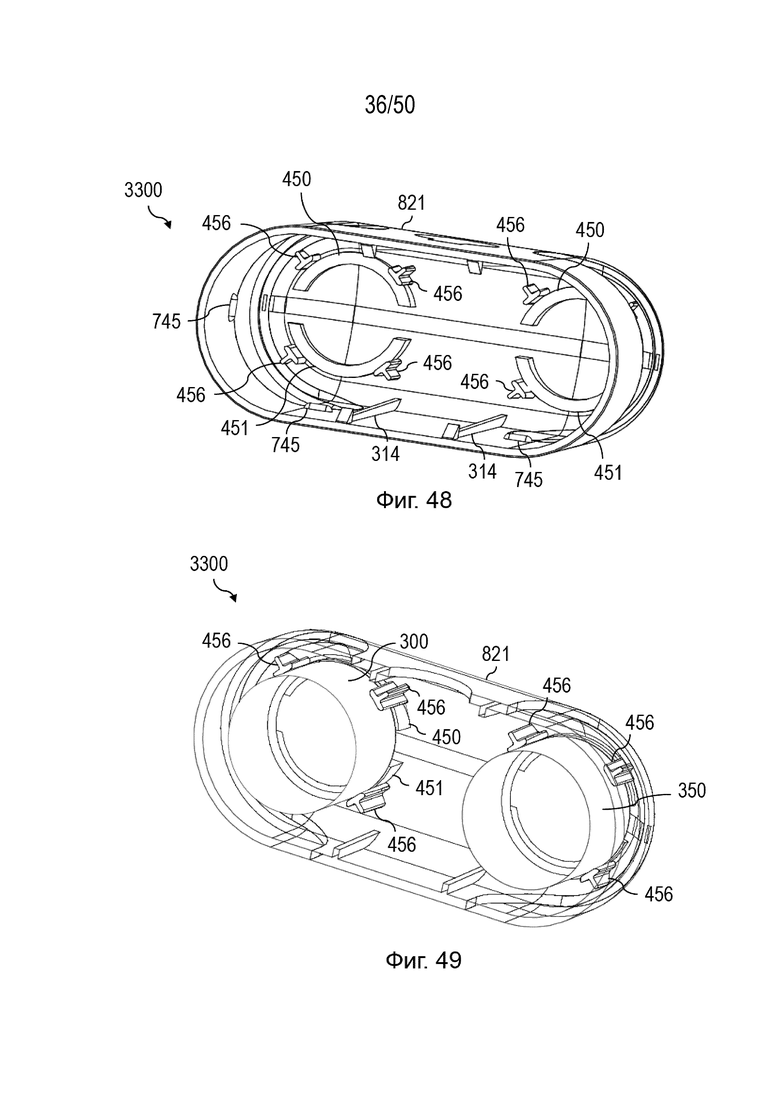

[80] ФИГ. 48 представляет собой вид снизу в перспективе верхней части согласно ФИГ. 47;

[81] ФИГ. 49 представляет собой вид в перспективе с частичным разрезом устройства для восстановления согласно ФИГ. 40B, выполненном по линии 49-49;

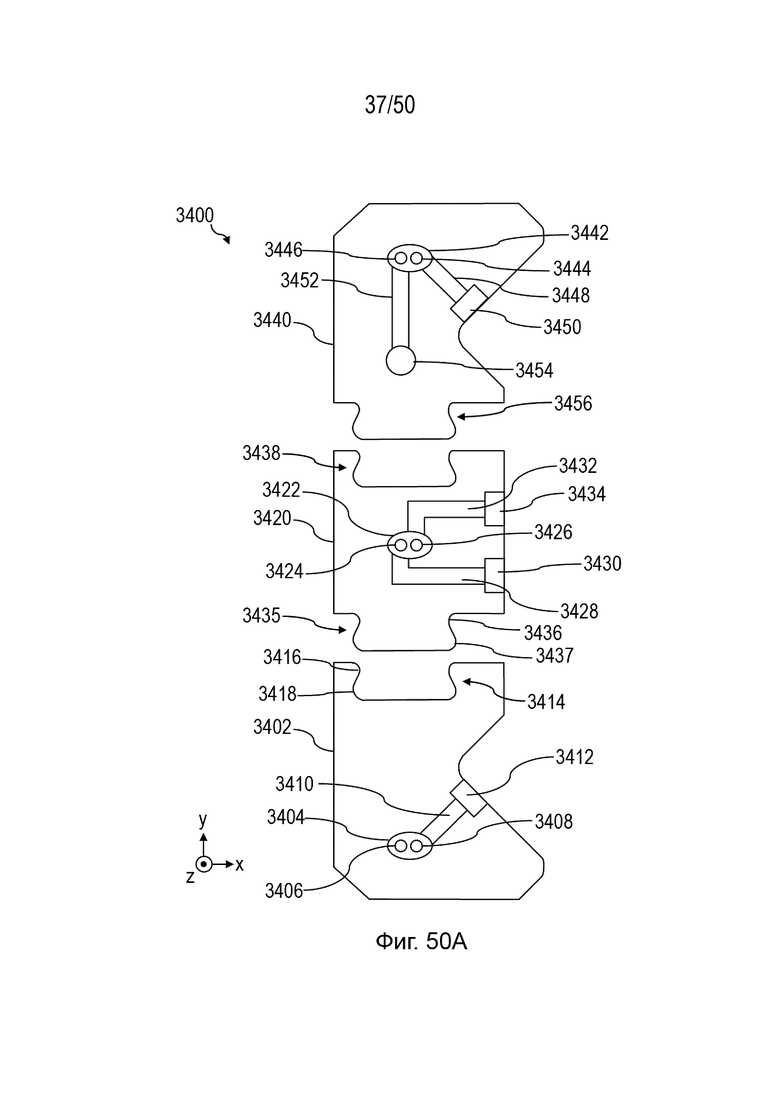

[82] ФИГ. 50А представляет собой вид сверху с пространственным разделением компонентов другого варианта реализации перемещающего механизма;

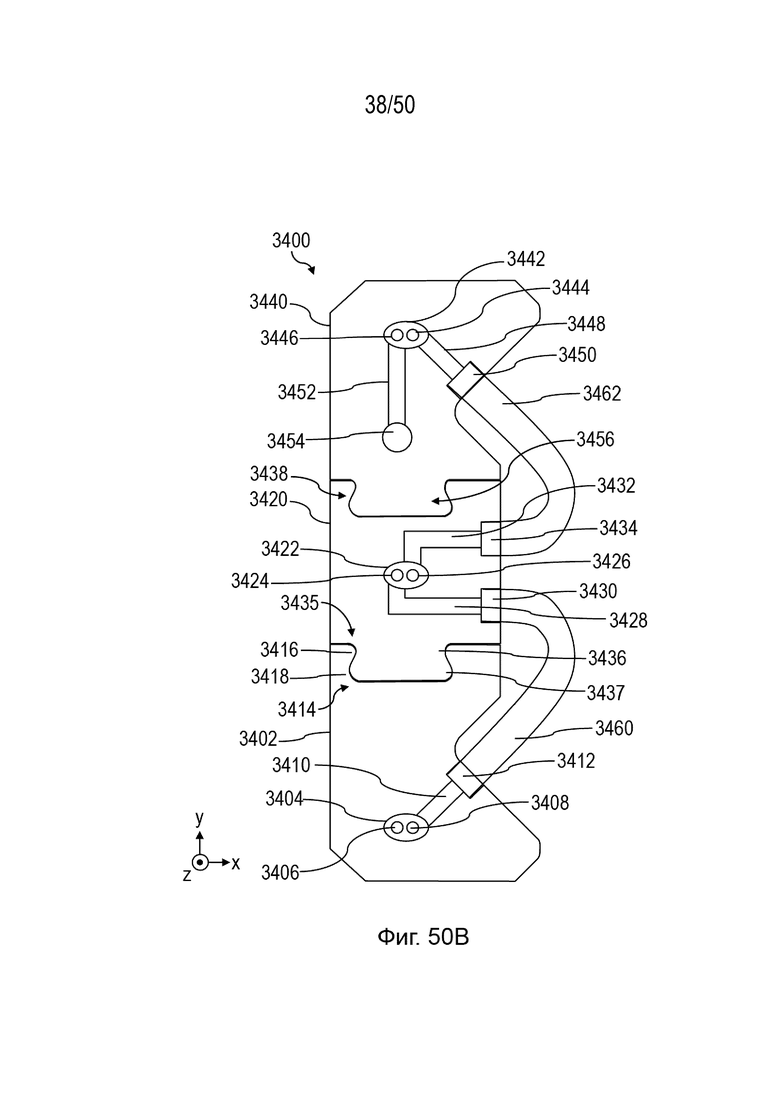

[83] ФИГ. 50B представляет собой вид в горизонтальной проекции перемещающего механизма согласно ФИГ. 50A;

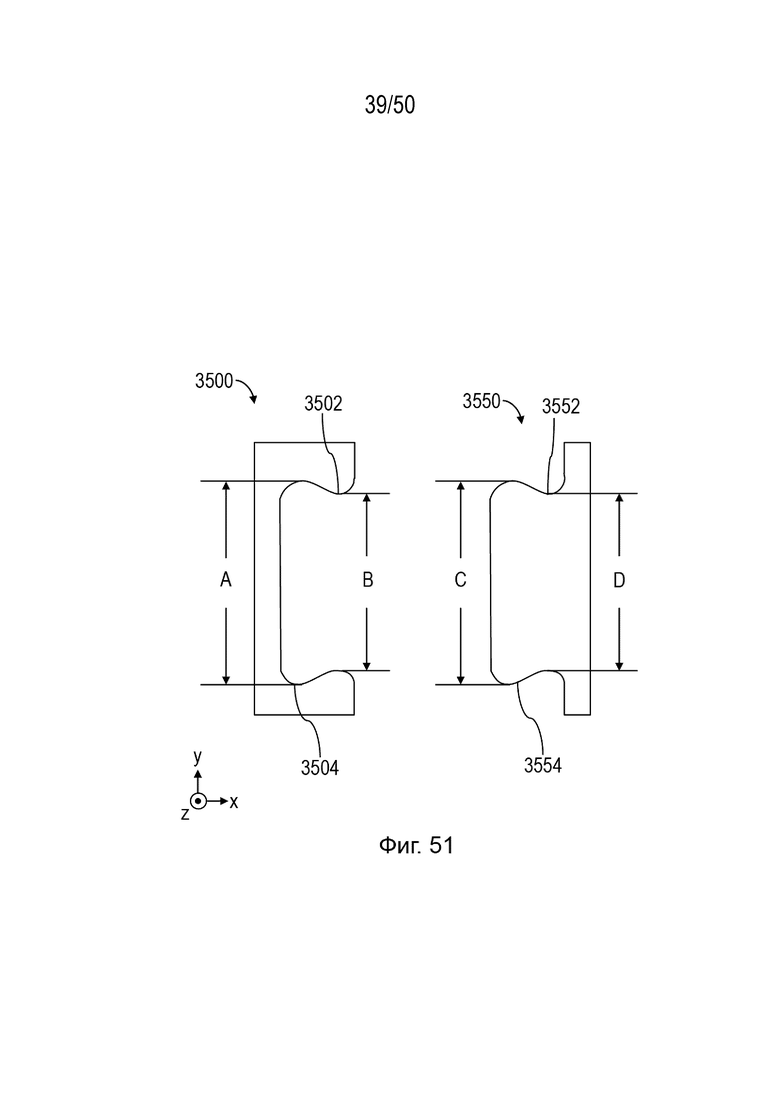

[84] ФИГ. 51 представляет собой схематический вид одного варианта реализации соединения переходника перемещающего механизма;

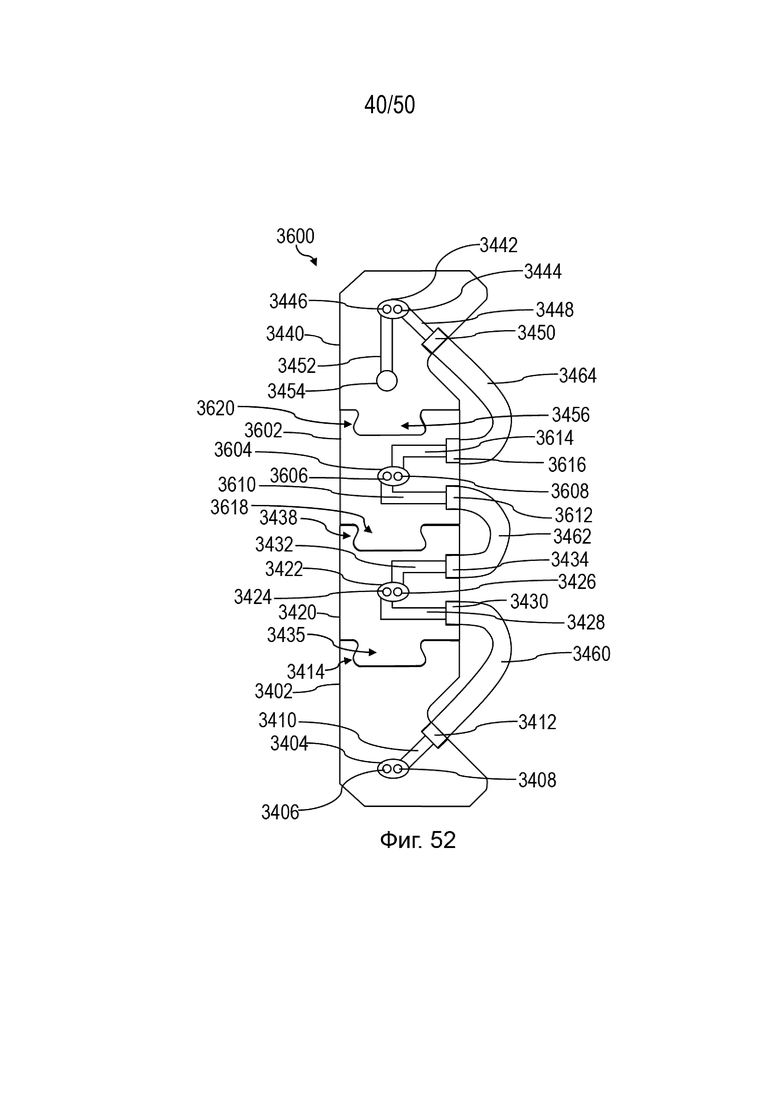

[85] ФИГ. 52 представляет собой вид в горизонтальной проекции другого варианта реализации перемещающего механизма;

[86] ФИГ. 53 представляет собой вид в горизонтальной проекции другого варианта реализации перемещающего механизма;

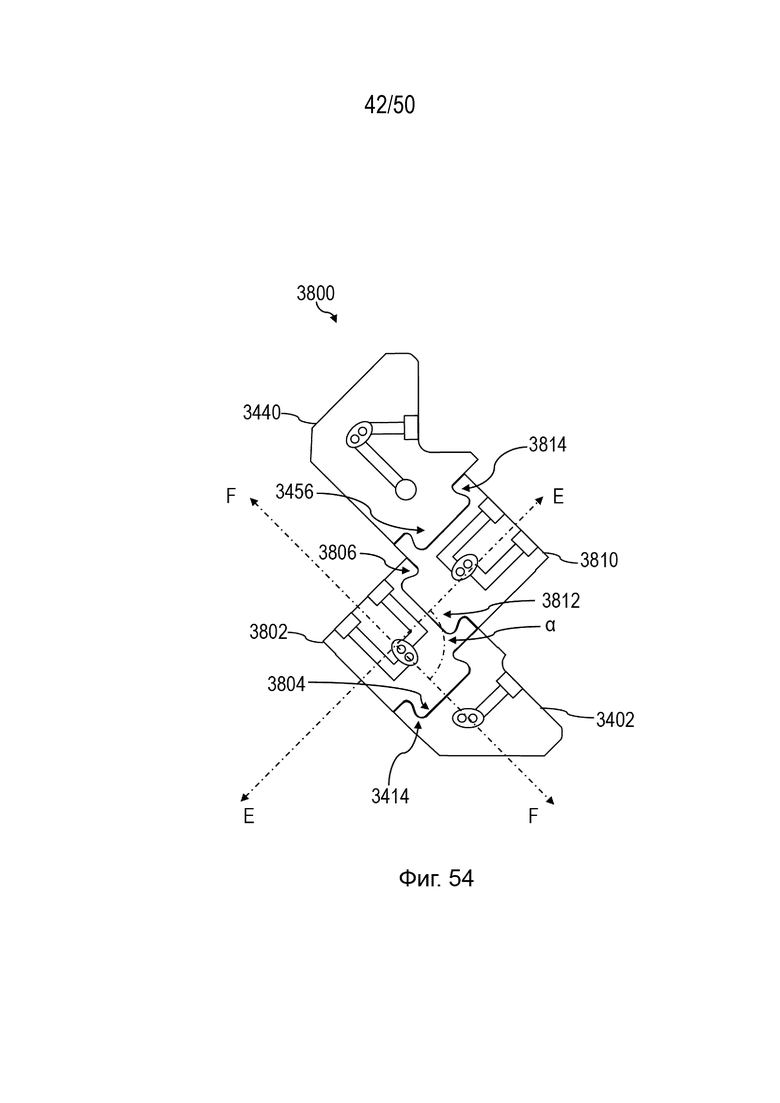

[87] ФИГ. 54 представляет собой вид в горизонтальной проекции другого варианта реализации перемещающего механизма;

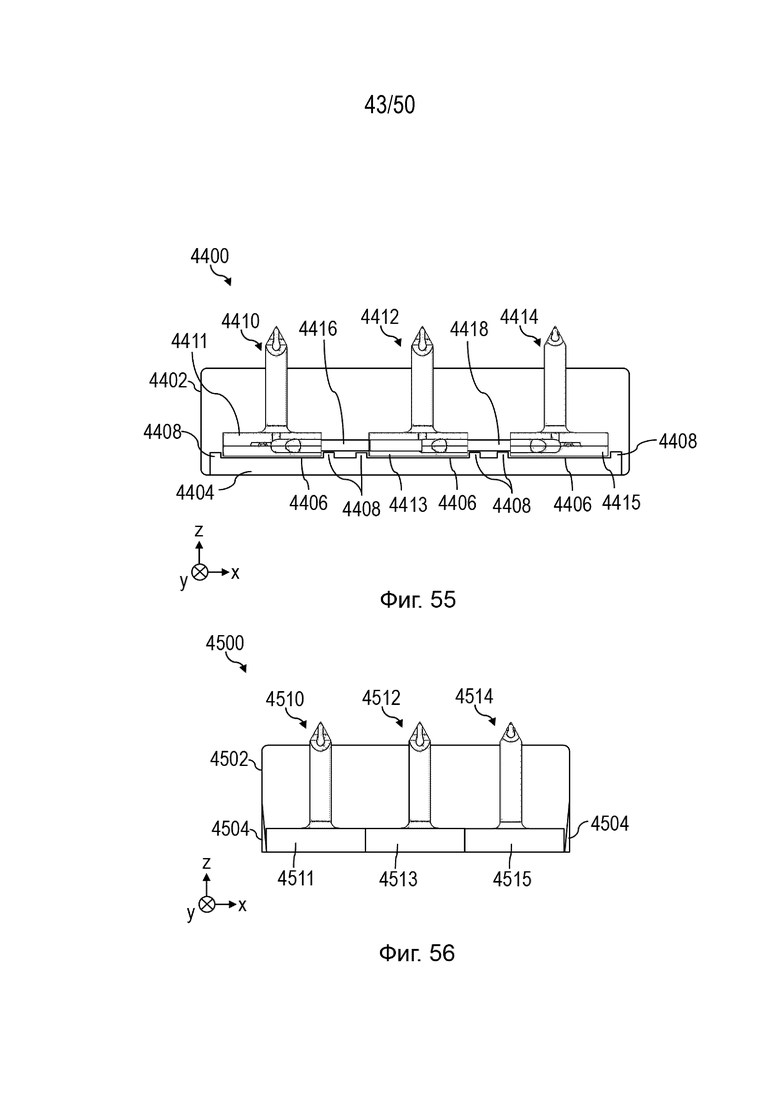

[88] ФИГ. 55 представляет собой вид сбоку другого варианта реализации устройства для доставки лекарственной текучей среды;

[89] ФИГ. 56 представляет собой вид сбоку другого варианта реализации устройства для доставки лекарственной текучей среды;

[90] ФИГ. 57 представляет собой схематический вид в горизонтальной проекции другого варианта реализации перемещающего механизма;

[91] ФИГ. 58 представляет собой схематический вид в горизонтальной проекции другого варианта реализации перемещающего механизма;

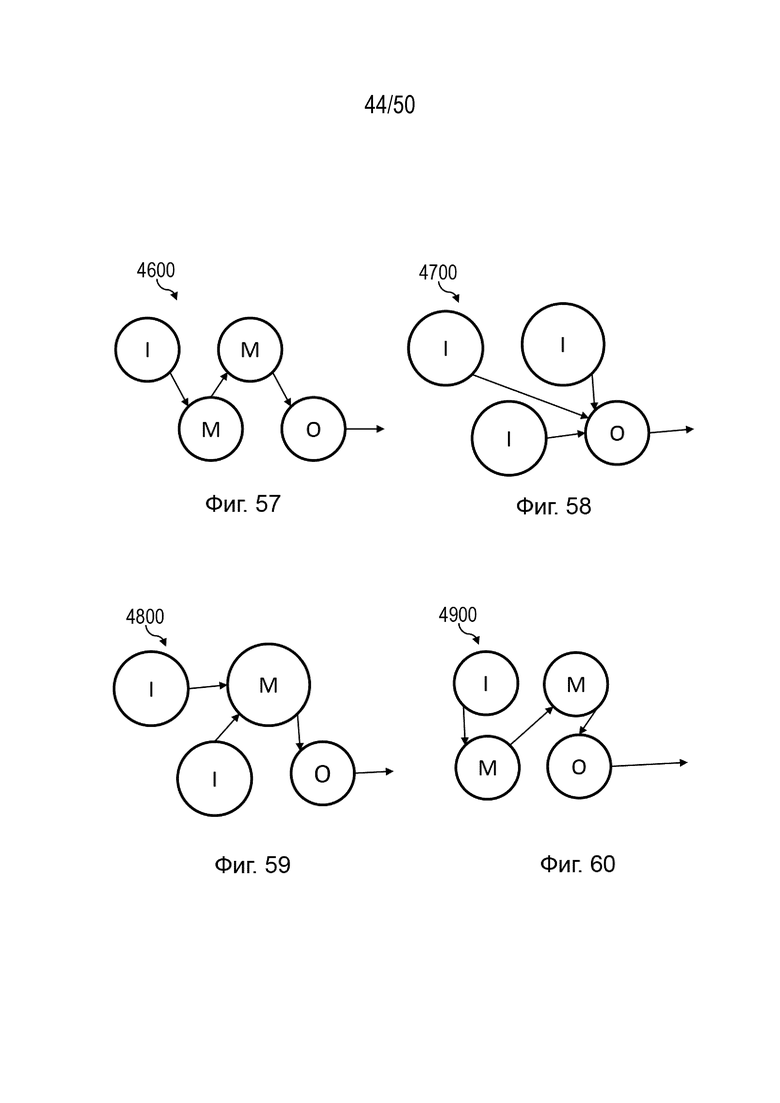

[92] ФИГ. 59 представляет собой схематический вид в горизонтальной проекции другого варианта реализации перемещающего механизма;

[93] ФИГ. 60 представляет собой схематический вид в горизонтальной проекции другого варианта реализации перемещающего механизма;

[94] ФИГ. 61A представляет собой схематический вид передней стороны другого варианта реализации устройства для доставки лекарственной текучей среды в первом состоянии;

[95] ФИГ. 61B представляет собой схематический вид спереди устройства для доставки лекарственной текучей среды согласно ФИГ. 61A во втором состоянии;

[96] ФИГ. 62A представляет собой схематический вид передней стороны другого варианта реализации устройства для доставки лекарственной текучей среды в первом состоянии;

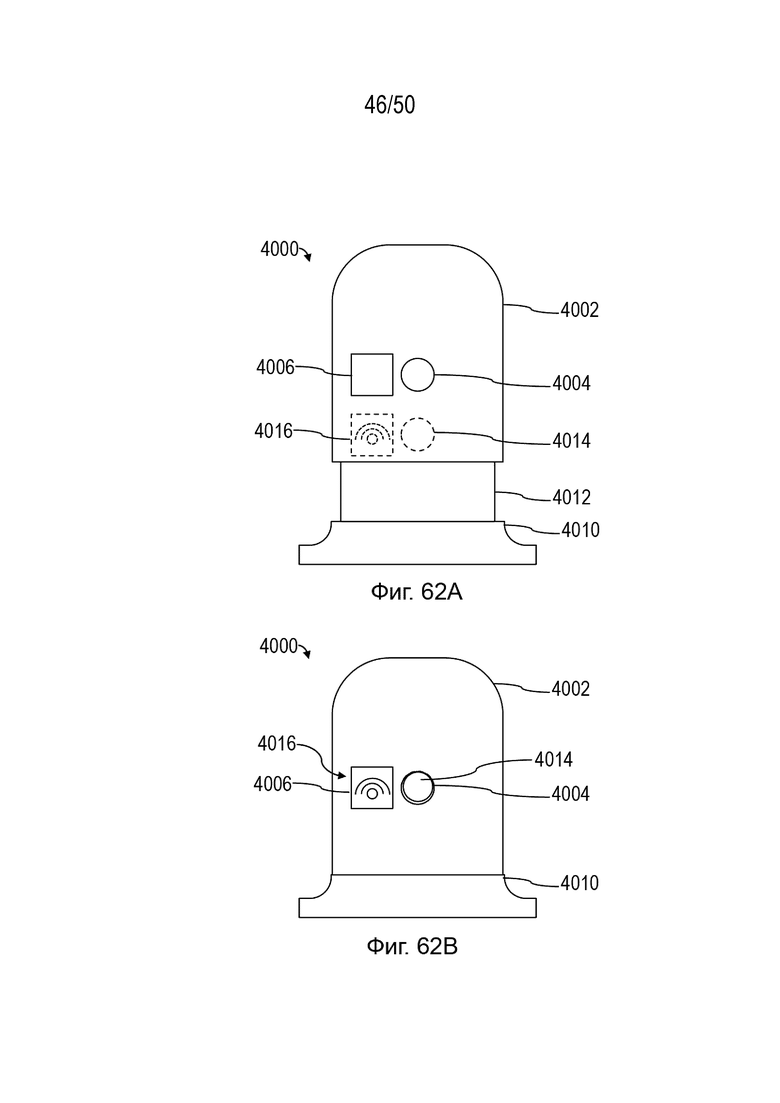

[97] ФИГ. 62B представляет собой схематический вид передней стороны устройства для доставки лекарственной текучей среды согласно ФИГ. 62A во втором состоянии;

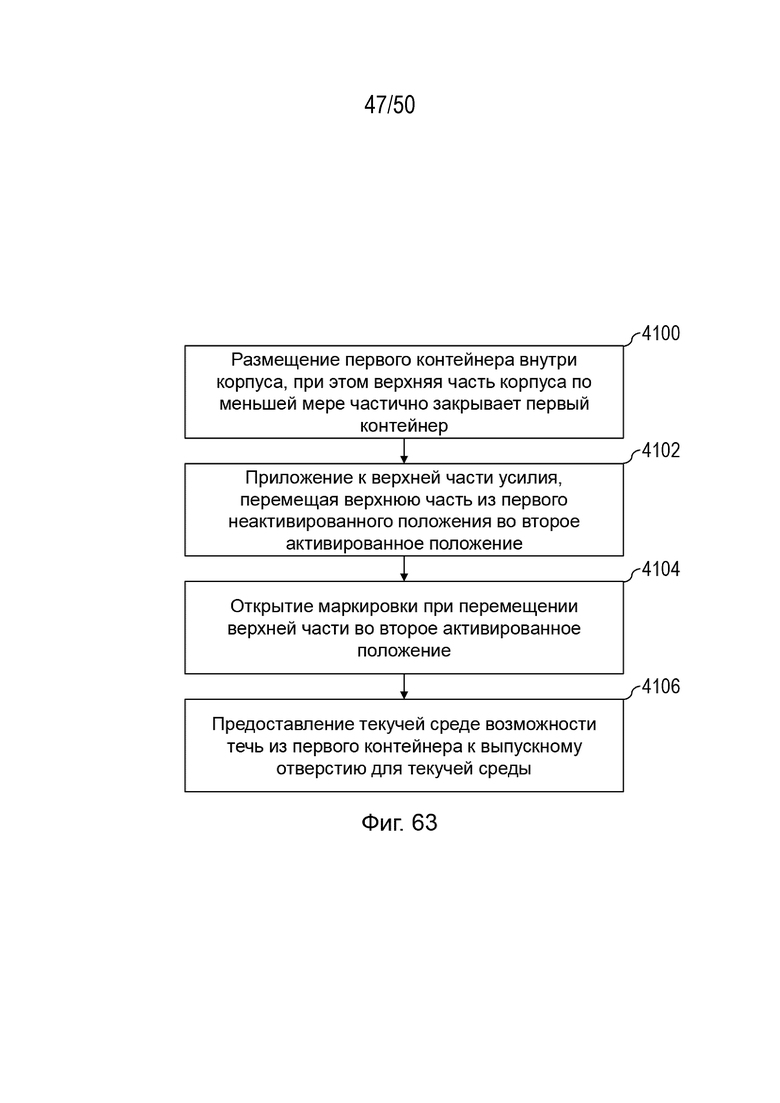

[98] ФИГ. 63 представляет собой блок-схему другого варианта реализации способа доставки лекарственной текучей среды;

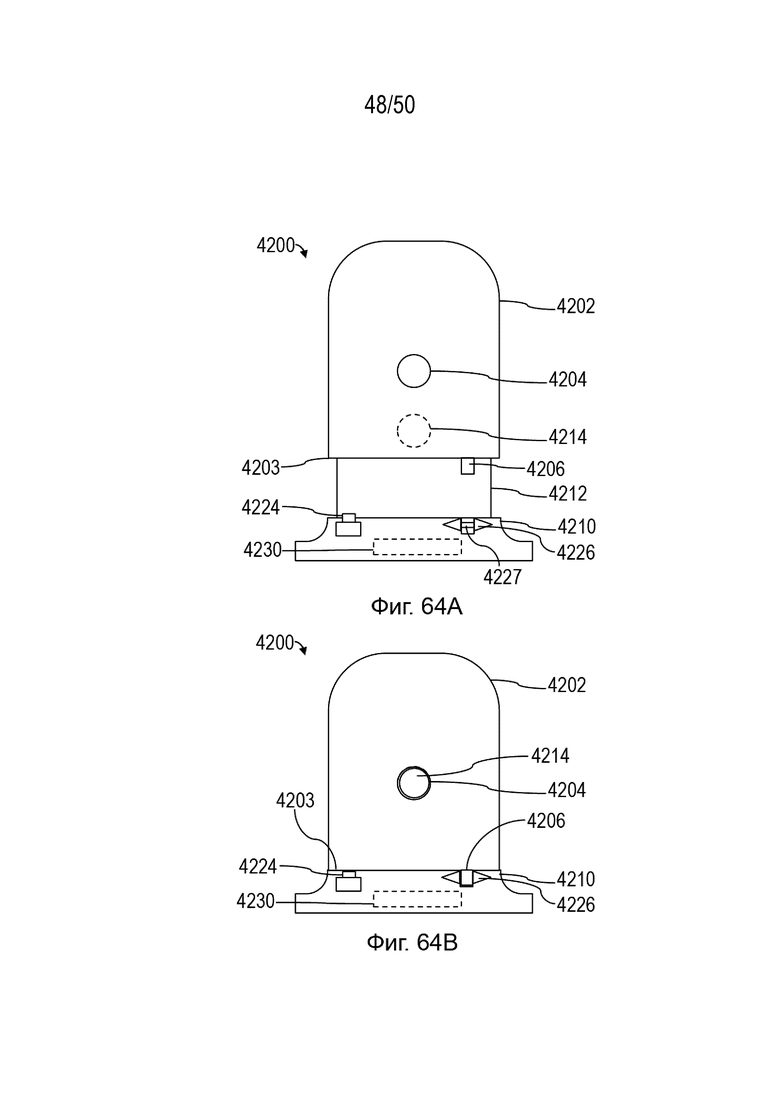

[99] ФИГ. 64A представляет собой схематический вид передней стороны другого варианта реализации устройства для доставки лекарственной текучей среды в первом состоянии;

[100] ФИГ. 64B представляет собой схематический вид передней стороны устройства для доставки лекарственной текучей среды согласно ФИГ. 64A во втором состоянии;

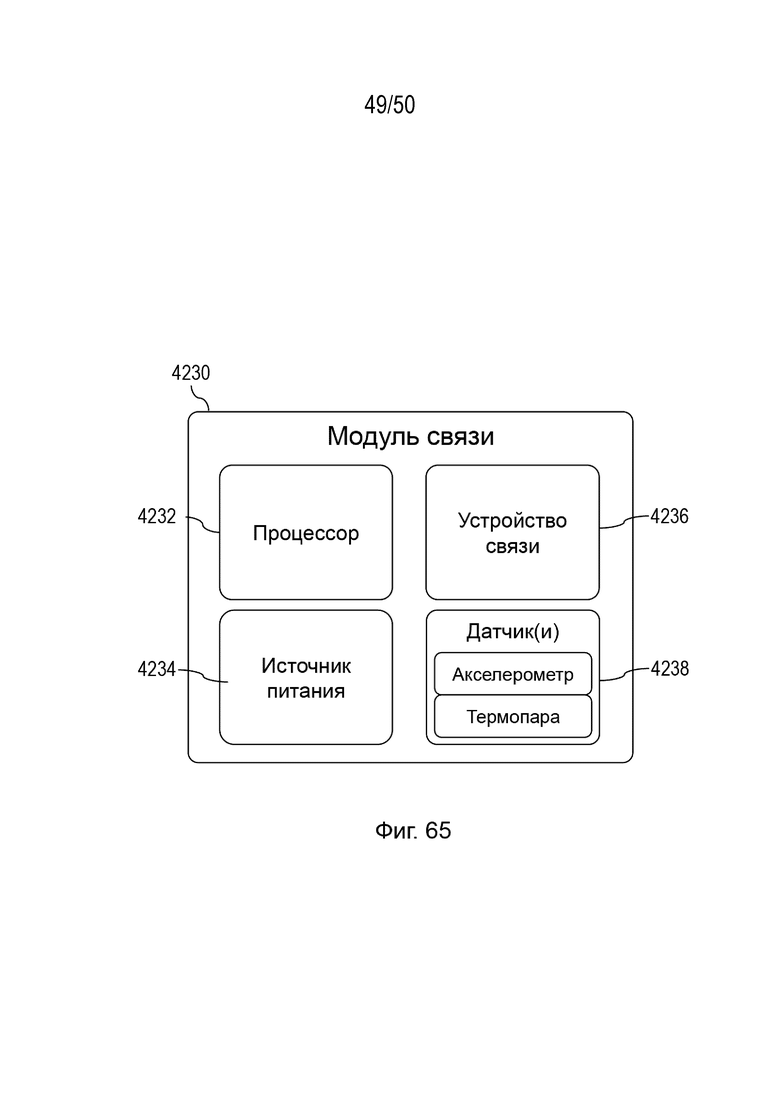

[101] ФИГ. 65 представляет собой схематическую иллюстрацию одного варианта реализации модуля связи; и

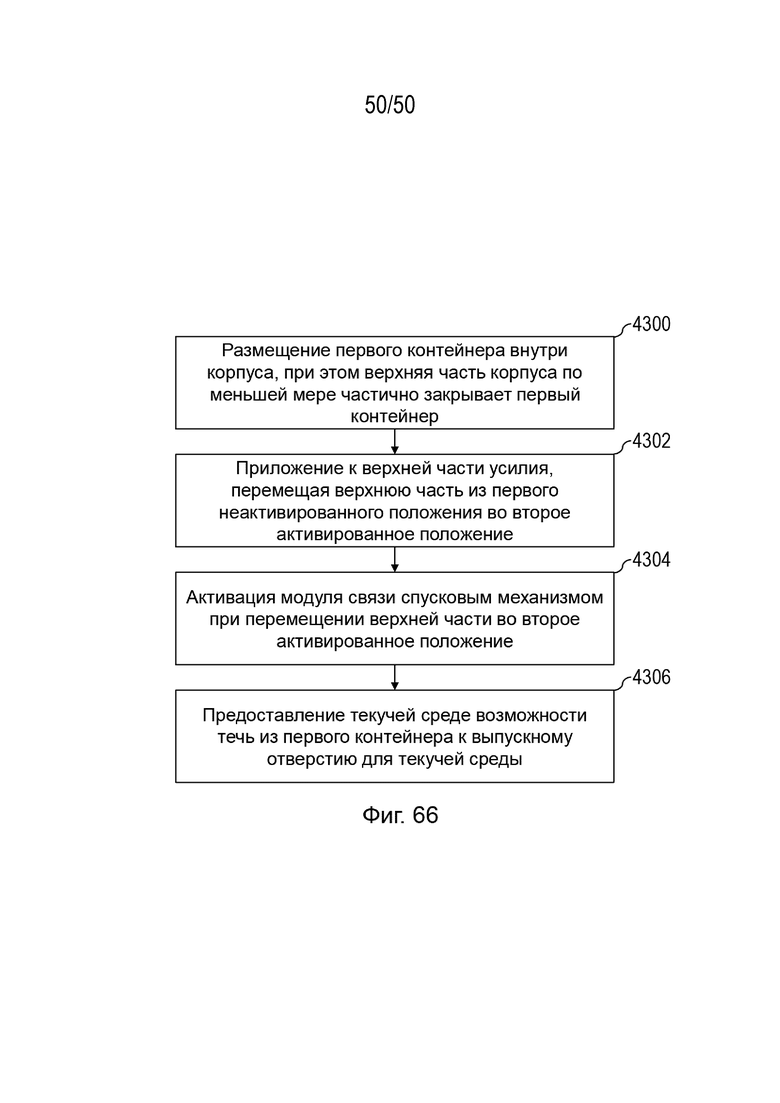

[102] ФИГ. 66 представляет собой блок-схему другого варианта реализации способа доставки лекарственной текучей среды.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[103] В ходе типичного процесса восстановления и введения можно использовать шприцы для смешивания жидкого разбавителя (например, стерильной воды для инъекций) с жидким, сухим или иным образом неготовым к использованию лекарственным средством, например лекарственным средством в лиофилизированной форме. На каждом этапе медсестра или другой медицинский работник заботится о том, чтобы избежать загрязнения, поскольку восстанавливающую текучую среду извлекают из упаковки и направляют в контейнер для смешивания или контейнер с лекарственным средством. Такой способ обычно предполагает работу с несколькими контейнерами и шприцами. Соответственно, обычные способы восстановления, выполняемые медсестрами и другими медицинскими работниками, могут занимать много времени и быть сложными.

[104] В некоторых случаях восстановление и введение, выполняемые пациентом, могут быть предпочтительным вариантом ввиду удобства и стоимости. Сложные процедуры, которые и так занимают много времени при выполнении их медицинскими работниками, могут быть сложными для пациента, осуществляющего самостоятельное введение. Сокращение затрат времени и сложности восстановления и введения лекарственной текучей среды может быть желательным для пациентов, самостоятельно принимающих лекарства, а также для поставщиков медицинских услуг.

[105] С учетом вышеизложенного авторы выявили преимущества устройства для восстановления, позволяющего пациенту или поставщику медицинских услуг восстанавливать и вводить лекарственное средство, содержащееся в одном контейнере, с текучей средой для восстановления в другом контейнере. По сравнению с обычным способом восстановления и введения устройство для восстановления может позволить использовать более простой способ восстановления и введения с меньшим количеством этапов. Устройство для восстановления может также позволять проводить восстановление и введение с меньшими затратами на обращение с контейнерами. Кроме того, устройство для восстановления может позволять прикладывать меньшее давление для активации устройства, чем в случае обычных устройств, способствуя ощущению более легкого активации для пользователя. Кроме того, устройство для восстановления может улучшить перемешивание и смешивание лекарственного средства и текучей среды для восстановления.

[106] В некоторых вариантах реализации настоящего изобретения перемещающий механизм может содержать несколько каналов для текучей среды в компактном расположении, что, например, облегчает передачу текучей среды из первого контейнера во второй контейнер для восстановления лекарственного средства, находящегося во втором контейнере. В некоторых вариантах реализации настоящего изобретения устройство для восстановления содержит первый канал для текучей среды, содержащий первый открытый конец и впускное отверстие для воздуха. Устройство для восстановления также содержит второй канал для текучей среды, имеющий второй открытый конец и третий открытый конец. Первый и второй открытые концы могут быть параллельны друг другу и вместе образовывать первый конец для приема контейнера. Устройство для восстановления также содержит клапан, расположенный вдоль второго канала для текучей среды между вторым открытым концом и третьим открытым концом. Третий канал для текучей среды содержит четвертый открытый конец и выпускное отверстие для текучей среды. Третий открытый конец и четвертый открытый конец могут быть параллельны друг другу и вместе образовывать второй конец для приема контейнера. В некоторых вариантах реализации настоящего изобретения конец для приема контейнера может содержать острие, выполненное с возможностью проникновения в контейнер. В соответствии с этим вариантом реализации настоящего изобретения устройство содержит два соединенных между собой двухпросветных острия, которые обеспечивают передачу текучей среды из первого контейнера (например, содержащего стерильную воду) во второй контейнер (например, содержащий лекарственное средство для восстановления). В некоторых вариантах реализации настоящего изобретения первый открытый конец первого канала для текучей среды и второй открытый конец второго канала для текучей среды расположены в первом острие. В некоторых вариантах реализации настоящего изобретения третий открытый конец второго канала для текучей среды и четвертый открытый конец третьего канала для текучей среды расположены во втором острие. Часть первого канала для текучей среды и часть второго канала для текучей среды могут образовывать просветы первого острия. Часть второго канала для текучей среды и часть третьего канала для текучей среды могут образовывать просветы второго острия. В некоторых вариантах реализации настоящего изобретения перемещающий механизм можно использовать с устройствами для доставки текучей среды, отличными от устройств для восстановления, например устройствами для объединения или устройствами, используемыми для доступа к одному контейнеру. Таким образом, следует понимать, что в некоторых вариантах реализации настоящего изобретения перемещающий механизм может содержать только один конец для приема контейнера, а не несколько концов для приема контейнера.

[107] В некоторых вариантах реализации выпускное отверстие для текучей среды может содержать запорный клапан Люэра, так что шприц или иное устройство для доставки может быть соединен(о) по текучей среде с выпускным отверстием для текучей среды, и восстановленная лекарственная текучая среда может быть извлечена из перемещающего механизма. Однако в других вариантах реализации настоящего изобретения с устройством для восстановления можно использовать другие подходящие выпускные отверстия для текучей среды, включая, но не ограничиваясь перечисленными: люэр-активируемое устройство, простое соединение Люэра или другой резьбовой соединитель, соединитель со скользящей посадкой и прокалываемую перегородку. В некоторых вариантах реализации настоящего изобретения контейнер, содержащий порошкообразное лекарственное средство, может быть выполнен с возможностью содержать вакуум низкого или нулевого давления, так что стерильная вода или другая текучая среда из другого контейнера может нагнетаться в контейнер, содержащий лекарственное средство, без приложения давления или перекачки вручную. В некоторых вариантах реализации настоящего изобретения перепад давления между контейнером, содержащим лекарственное средство, и контейнером, содержащим текучую среду, может быть достаточно большим, чтобы текучая среда из контейнера, содержащего текучую среду, вытеснялась в контейнер, содержащий лекарственное средство, со скоростью, которая может способствовать перемешиванию лекарственного средства, чтобы облегчить восстановление.

[108] Авторы также выявили преимущества автономного устройства для восстановления, позволяющего выполнять способ восстановления с приложением силы в одном направлении. Первый контейнер может быть предварительно расположен в устройстве для восстановления, содержащем восстанавливающую текучую среду, а также второй контейнер, содержащий лекарственное средство. Устройство для восстановления может позволять прикладывать усилие к корпусу для соединения по текучей среде первого контейнера со вторым контейнером, позволяя текучей среде течь из первого контейнера во второй контейнер и восстанавливать лекарственное средство.

[109] В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать корпус, имеющий нижнюю и верхнюю части, при этом нижняя часть входит в верхнюю часть с возможностью скольжения, или наоборот. Верхняя часть может быть выполнена с возможностью удержания по меньшей мере двух контейнеров, а нижняя часть может содержать по меньшей мере одно острие для каждого из по меньшей мере двух контейнеров. Верхняя часть может быть выполнена так, чтобы по меньшей мере частично закрывать по меньшей мере два контейнера и выборочно удерживать их на расстоянии от остриев в нижней части. Верхняя часть также может быть выполнена с возможностью приложения усилия по меньшей мере к двум контейнерам, когда верхняя часть скользит из первого неактивированного положения во второе активированное положение, в котором верхняя часть находится ближе к нижней части. В частности, самая нижняя поверхность верхней части находится ближе к основанию нижней части. Когда верхняя часть перемещается в активированное положение, по меньшей мере два контейнера могут быть проколоты острием(ями), соответствующим(и) этому контейнеру. После прокалывания контейнеры могут сообщаться по текучей среде, так что текучая среда из одного контейнера может перетекать в другой. В некоторых вариантах реализации настоящего изобретения первый контейнер может находиться под вакуумом, так что текучая среда из второго контейнера нагнетается в первый контейнер вследствие перепада давления между двумя контейнерами. Нижняя часть корпуса может быть выполнена в виде основания, которое может быть размещено на плоской поверхности (например, на столе, столешнице и т.д.). Основание может поддерживать устройство для восстановления и обеспечивать платформу, к которой пользователь может прикладывать силу. В некоторых вариантах реализации настоящего изобретения верхняя поверхность верхней части корпуса может быть изогнутой, так что устройство для восстановления может быть неустойчивым, если пользователь попытается использовать верхнюю часть в качестве основания, положив верхнюю поверхность верхней части на плоскую поверхность. Неустойчивость может помочь информированию пользователя о том, что устройство размещено в неправильной ориентации для использования. Такое расположение также может обеспечивать единую ориентацию для использования устройства для восстановления. Такая конструкция может также улучшить эргономику по сравнению с обычными устройствами для восстановления. Изогнутая поверхность может обеспечивать естественное для отдыха руки место, соответствующее по форме другим объектам и поверхностям, обычно находящимся на ладони пользователя. В этом отношении изогнутая верхняя поверхность может обеспечить положительный перенос, тем самым способствуя предпочтительному обращению и эксплуатации устройства для восстановления.

[110] Авторы также выявили преимущества предоставления пользователю обратной связи для полной активации устройства для восстановления. Кроме того, авторы выявили преимущества одного или большего количества удерживающих элементов, которые удерживают устройство для восстановления в активированном состоянии, чтобы препятствовать повторной активации или извлечению использованных контейнеров из устройства для восстановления. Кроме того, такая конструкция может уменьшить смещение верхней части корпуса от нижней части корпуса в результате упругости перфорированной перегородки контейнера, отклоняющей верхнюю часть от нижней части.

[111] В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать корпус, имеющий нижнюю часть и верхнюю часть, при этом нижняя часть входит в верхнюю часть с возможностью скольжения, или наоборот. Верхняя часть может быть выполнена с возможностью удержания по меньшей мере двух контейнеров, а нижняя часть может содержать по меньшей мере одно острие для каждого из по меньшей мере двух контейнеров. Верхняя часть может быть выполнена так, чтобы по меньшей мере частично закрывать по меньшей мере два контейнера и выборочно удерживать их на расстоянии от остриев в нижней части. Верхняя часть также может быть выполнена с возможностью приложения усилия по меньшей мере к двум контейнерам, когда верхняя часть скользит из первого неактивированного положения во второе активированное положение, в котором верхняя часть находится ближе к нижней части. Верхняя часть корпуса может иметь по меньшей мере один верхний ограничитель, а нижняя часть может иметь по меньшей мере один нижний ограничитель. Указанный по меньшей мере один верхний ограничитель может быть выполнен с возможностью взаимодействия с по меньшей мере одним нижним ограничителем, когда верхний корпус перемещается в активированное положение для прокалывания каждого из по меньшей мере двух контейнеров. В некоторых вариантах реализации настоящего изобретения верхний и нижний ограничители могут быть соответствующими полками или выступами корпуса, которые упираются друг в друга для предотвращения дальнейшего перемещения верхней части корпуса в направлении нижней части корпуса. В некоторых вариантах реализации настоящего изобретения контейнеры могут функционировать как верхний ограничитель, упирающийся в нижнюю часть корпуса (например, входя до упора), когда верхний корпус перемещается в активированное положение. Верхний и нижний ограничители могут быть расположены на любой подходящей части верхнего и нижнего корпуса, которые могут приводиться в контакт друг с другом, поскольку настоящее изобретение не ограничивается этим. В некоторых вариантах реализации настоящего изобретения верхняя часть и нижняя часть корпуса могут содержать один или большее количество удерживающих элементов, обеспечивающих однонаправленный захват устройства для восстановления в активированном положении. Удерживающие элементы могут включать в себя гибкие язычки, храповик и предохранитель, застежки-липучки, адгезив или другое подходящее приспособление для скрепления вместе двух частей корпуса устройства для восстановления в активированном состоянии. Например, в одном варианте реализации настоящего изобретения гибкие выступы, расположенные на нижней части корпуса, могут взаимодействовать с соответствующими фиксаторами или выемками на верхней части корпуса, при перемещении верхней части в активированное положение.

[112] Авторы также выявили преимущества препятствия физического доступа пользователя к выпускному отверстию для текучей среды до активации устройства и предоставления пользователю доступа к выпускному отверстию для текучей среды в ответ на перевод корпуса устройства для восстановления в активированное состояние. В частности, авторы выявили преимущества физического препятствия доступу к выпускному отверстию для текучей среды до того, как лекарственное средство будет восстановлено. Корпус устройства для восстановления может быть выполнен таким образом, чтобы обеспечить доступ к выпускному отверстию для текучей среды только после того, как два контейнера будут соединены по текучей среде, так что текучая среда из первого контейнера может перетекать во второй контейнер, содержащий лекарственное средство для восстановления. Такая конструкция может упростить процесс восстановления и введения и может дополнительно обеспечить восстановление лекарственного средства до того, как пользователь попытается соединить устройство для доставки (например, шприц, инфузионный насос и т. д.) с устройством для восстановления. Это может помочь предотвратить преждевременное изъятие лекарственного средства пользователем до завершения восстановления. Кроме того, в случаях, когда для перемещения текучей среды между первым и вторым контейнерами используется вакуум, такая конструкция может обеспечивать поддержание вакуума внутри контейнера до тех пор, пока давление между первым и вторым контейнерами не уравняется. В частности, такая конструкция позволяет избежать всасывания воздуха в канал для текучей среды через выпускное отверстие для текучей среды.

[113] В некоторых вариантах реализации настоящего изобретения устройство для восстановления содержит корпус, имеющий нижнюю и верхнюю части, при этом нижняя часть входит в верхнюю часть с возможностью скольжения. Верхняя часть может быть выполнена с возможностью удержания по меньшей мере двух контейнеров, а нижняя часть может содержать по меньшей мере одно острие для каждого из по меньшей мере двух контейнеров. Верхняя часть может быть выполнена так, чтобы по меньшей мере частично закрывать по меньшей мере два контейнера и выборочно удерживать их на расстоянии от остриев в нижней части перед активацией устройства. Верхняя часть также может быть выполнена с возможностью приложения усилия по меньшей мере к двум контейнерам, когда верхняя часть скользит из первого неактивированного положения во второе активированное положение, в котором верхняя часть находится ближе к нижней части. В частности, самая нижняя поверхность верхней части может находиться ближе к основанию нижней части. Когда верхняя часть перемещается в активированное положение, по меньшей мере два контейнера могут быть проткнуты одним или большим количеством соответствующих остриев. После прокалывания контейнеры могут сообщаться по текучей среде, так что текучая среда из одного контейнера может перетекать из первого контейнера во второй контейнер, а лекарственное средство во втором контейнере может быть восстановлено текучей средой из первого контейнера. Острия могут быть соединены по текучей среде с выпускным отверстием для текучей среды, которое может удерживаться в нижней части корпуса. Верхняя часть корпуса выполнена с возможностью закрывать или иным образом препятствовать физическому доступу пользователя к выпускному отверстию для текучей среды, когда верхняя часть находится в неактивированном положении. При активации устройства для восстановления физический доступ к выпускному отверстию для текучей среды может быть разрешен. Например, в одном варианте реализации настоящего изобретения вырез в верхней части выполнен с возможностью доступа к выпускному отверстию для текучей среды, когда верхняя часть перемещается в активированное положение. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть соединено с одним или большим количеством остриев через гибкую трубку, так что выпускное отверстие для текучей среды может перемещаться относительно остриев. В соответствии с этим вариантом реализации настоящего изобретения доступ к выпускному отверстию для текучей среды может быть получен и предотвращен из нижнего корпуса посредством выреза, когда верхняя часть находится в активированном положении. После извлечения устройство для доставки (например, шприц) может быть присоединено к выпускному отверстию для текучей среды и использовано для извлечения восстановленного лекарственного средства. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может содержать крышку порта, выполненную с возможностью герметизации выпускного отверстия для текучей среды и предотвращения попадания воздуха в канал для текучей среды между остриями и выпускным отверстием для текучей среды до тех пор, пока она не будет удалена. В соответствии с этим вариантом реализации настоящего изобретения доступ к крышке порта и ее снятие с выпускного отверстия для текучей среды невозможны до тех пор, пока верхняя часть не будет приведена в активированное положение.

[114] В то время как в некоторых вариантах реализации настоящего изобретения, описанных в данном документе, используется гибкая трубка, которая позволяет пользователю перемещать выпускное отверстие для текучей среды относительно корпуса устройства для восстановления, могут использоваться другие конфигурации, в которых выпускное отверстие для текучей среды физически закрыто до активации устройства для восстановления. Например, в некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть жестко прикреплено к корпусу устройства для восстановления. В некоторых вариантах реализации выпускное отверстие для текучей среды может быть зафиксировано относительно нижней части корпуса. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть подвижно прикреплено к корпусу устройства для восстановления. Например, в некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть соединено с корпусом устройства для восстановления с помощью штифта, так что выпускное отверстие для текучей среды может поворачиваться относительно корпуса. В таком варианте реализации настоящего изобретения активация устройства для восстановления может привести к повороту выпускного отверстия для текучей среды из первого положения вращения во второе положение вращения. В другом варианте реализации настоящего изобретения выпускное отверстие для текучей среды может быть расположено на шаре, расположенном в гнезде, образованном на корпусе устройства для восстановления. В такой конструкции угол выпускного отверстия для текучей среды относительно корпуса может регулироваться, но выпускное отверстие для текучей среды может быть несъемным с корпуса. Конечно, выпускное отверстие для текучей среды может иметь любую подходящую конструкцию и может быть связано с любой подходящей частью корпуса устройства для восстановления, поскольку настоящее изобретение не ограничивается этим. Например, выпускное отверстие для текучей среды может быть расположено в нижней, средней или верхней части корпуса устройства для восстановления (например, в верхней трети, средней трети или нижней трети). Выпускное отверстие для текучей среды может быть гибко соединено с корпусом устройства для восстановления, может перемещаться относительно петли или шарнира или может быть зафиксировано относительно корпуса.

[115] В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать выпускное отверстие для текучей среды, разъемно присоединенное к выпускному отверстию устройства для восстановления. Выпускное отверстие для текучей среды также может быть соединено с гибкой трубкой, расположенной внутри корпуса устройства для восстановления, когда выпускное отверстие для текучей среды разъемно прикреплено к корпусу. Выпускное отверстие для текучей среды может быть жестко закреплено в нижней, средней или верхней трети корпуса устройства для восстановления и может быть физически доступно пользователю только после активации корпуса устройства для восстановления. Как только выпускное отверстие для текучей среды станет физически доступным, к выпускному отверстию для текучей среды может быть присоединено устройство для доставки. Например, устройство для доставки (например, шприц) может быть соединено с выпускным отверстием для текучей среды вращательным движением. Конечно, любое подходящее движение может быть использовано для присоединения устройства для доставки к выпускному отверстию для текучей среды, поскольку настоящее изобретение не ограничивается этим. После подсоединения устройства для доставки пользователь может потянуть или иным образом приложить усилие к выпускному отверстию для текучей среды с помощью устройства для доставки, чтобы отсоединить выпускное отверстие для текучей среды от корпуса устройства для восстановления. После отсоединения выпускное отверстие для текучей среды можно перемещать относительно корпуса устройства для восстановления, тем самым удлиняя гибкую трубку.

[116] Авторы выявили преимущества содействия направленному потоку для обеспечения надлежащей дозировки и восстановления. В частности, авторы выявили преимущества обратного клапана или другого одностороннего клапана в содействии однонаправленному потоку из первого контейнера во второй контейнер. В некоторых вариантах реализации настоящего изобретения обратный клапан или другой односторонний клапан может быть расположен в канале для текучей среды между первым контейнером и вторым контейнером. В процессе восстановления восстанавливающая текучая среда может течь из первого контейнера во второй контейнер и может удерживаться во втором контейнере обратным клапаном. Такая конструкция может способствовать предотвращению обратного потока и потери текучей среды или восстановленного лекарственного средства из второго контейнера.

[117] В некоторых вариантах реализации настоящего изобретения перемещающий механизм для устройства для восстановления содержит первый канал для текучей среды, проходящий между впускным отверстием и первым острием, второй канал для текучей среды, проходящий между первым острием и вторым острием, и третий канал для текучей среды, проходящий между вторым острием и выпускным отверстием для текучей среды. В некоторых вариантах реализации настоящего изобретения обратный клапан расположен вдоль второго канала для текучей среды. Обратный клапан выполнен с возможностью пропускать поток в направлении от первого острия ко второму острию и предотвращать поток в противоположном направлении. Соответственно, если первый контейнер, содержащий восстанавливающую текучую среду, проткнут и соединен по текучей среде с первым острием, текучая среда может вытекать из первого контейнера через второй канал для текучей среды во второй контейнер. Если второй контейнер, содержащий лекарственное средство для восстановления, проткнут и соединен по текучей среде со вторым острием, текучая среда из первого контейнера может течь во второй контейнер, но не может течь обратно в первый контейнер из-за присутствия обратного клапана. В некоторых вариантах реализации настоящего изобретения во втором контейнере может быть по меньшей мере частичный вакуум, в то время как внутреннее давление первого контейнера может быть равно атмосферному давлению или может быть выше атмосферного давления, так что текучая среда из первого контейнера вынуждена течь во второй контейнер из-за разницы давления между первым контейнером и вторым контейнером. Разница давления может быть такой, что вся текучая среда из первого контейнера протекает через обратный клапан во второй контейнер, так что она может смешиваться с лекарственным средством и восстанавливать его. Обратный клапан препятствует обратному потоку восстановленного лекарственного средства, гарантируя, что правильная дозировка восстановленного лекарственного средства остается во втором контейнере и доступна для устройства для доставки (например, шприца) через выпускное отверстие для текучей среды.

[118] Авторы также выявили преимущества улучшения взбалтывания и смешивания в процессе восстановления, при этом от пользователя не требуется выполнять манипуляции с одним или большим количеством контейнеров. В частности, авторы выявили преимущества обратного клапана, расположенного между первым контейнером и вторым контейнером, который удерживает текучую среду во втором контейнере и препятствует обратному потоку в первый контейнер. Если восстановленное или частично восстановленное лекарственное средство извлекается и помещается во второй контейнер с помощью устройства для доставки (например, шприца), текучую среду можно взболтать для облегчения смешивания, но она останется доступной для устройства для доставки во втором контейнере. Затем устройство для доставки можно использовать для эффективного взбалтывания и смешивания лекарственного средства, чтобы обеспечить полное растворение или регидратацию лекарственного средства перед введением.

[119] В некоторых вариантах реализации настоящего изобретения устройство для восстановления содержит первый контейнер и второй контейнер, расположенные в верхней части корпуса, при этом верхняя часть корпуса по меньшей мере частично охватывает первый и второй контейнеры. В некоторых вариантах реализации настоящего изобретения способ выполнения процесса восстановления включает приложение силы к верхней части для перемещения верхней части из первого неактивированного положения во второе активированное положение. Первый контейнер может быть проткнут первым острием, расположенным в нижней части корпуса, а второй контейнер может быть проткнут вторым острием, расположенным в нижней части корпуса, когда верхняя часть перемещается во второе активированное положение. После прокола текучая среда может перетекать из первого контейнера во второй контейнер, занимая вакуум или объем низкого давления во втором контейнере. Когда текучая среда течет из первого контейнера во второй контейнер, текучая среда может протекать через обратный клапан, выполненный с возможностью предотвращения потока в противоположном направлении (т. е. обратно к первому контейнеру). Способ также включает забор по меньшей мере части текучей среды из второго контейнера с помощью шприца через выпускное отверстие для текучей среды. После забора по меньшей мере части текучей среды шприц можно использовать для повторного введения текучей среды во второй контейнер. Шприц можно использовать для забора текучей среды из второго контейнера и его повторного введения во второй контейнер до тех пор, пока лекарственное средство во втором контейнере не будет в достаточной степени перемешано и восстановлено. Во время движения текучей среды вперед и назад во второй контейнер и из него обратный клапан может гарантировать, что текучая среда или лекарственное средство не попадут обратно в первый контейнер. После восстановления лекарственное средство может быть полностью извлечено из шприца, а затем введено пользователем самостоятельно или введено пациенту.

[120] Хотя некоторые варианты реализации настоящего изобретения, описанные в настоящем документе, относятся к устройству для восстановления, следует понимать, что различные признаки и способы, описанные в данном документе, могут использоваться с устройством для доставки лекарственной текучей среды, которое не обязательно используется для восстановления. Например, в некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды может использоваться только с одним контейнером (например, для доступа к содержимому одного контейнера для доставки пациенту). В другом примере устройство для доставки лекарственной текучей среды можно использовать для объединения содержимого из множества контейнеров без восстановления. Однако в других вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды может как восстанавливать, так и объединять (например, получать доступ к содержимому двух или более контейнеров, содержащих текучую среду, и одного или более контейнеров, содержащих твердое вещество). Соответственно, различные признаки и способы, описанные в настоящем документе, также применимы к устройству для доставки лекарственной текучей среды, имеющему любое количество контейнеров, поскольку настоящее изобретение не ограничивается этим.

[121] Авторы также выявили преимущества устройства для восстановления или устройства для доставки лекарственной текучей среды, которые обеспечивают подсказки пользователю, практикующему самостоятельное введение, посредством одного или большего количества уведомлений на самом устройстве для восстановления или с помощью дополнительного устройства. Устройство для восстановления или доставки лекарственной текучей среды может обеспечивать визуальное, звуковое и/или тактильное оповещение пользователя о состоянии процесса восстановления, и такая конструкция может упростить способ восстановления или доставки лекарственной текучей среды для пользователя.

[122] В некоторых вариантах реализации настоящего изобретения устройство для восстановления или доставки лекарственной текучей среды может содержать первый контейнер с текучей средой (например, текучей средой для восстановления) и второй контейнер с лекарственным средством (например, лиофилизированным лекарственным средством). Устройство для восстановления или доставки лекарственной текучей среды может также содержать источник питания (например, батарею), процессор и по меньшей мере один индикатор (например, модуль оповещения). По меньшей мере один индикатор может содержать визуальный индикатор (например, светодиод, экран дисплея и т.д.), слуховой индикатор (например, динамик) и/или тактильный индикатор (например, эксцентриковый привод с вращающейся массой, линейный резонансный привод, пьезоэлектрический привод и т.д.). По меньшей мере один индикатор может указывать на одно или большее количество состояний устройства для восстановления или доставки лекарственной текучей среды в ходе процесса восстановления или доставки лекарственной текучей среды. Например, в одном варианте реализации настоящего изобретения по меньшей мере один индикатор может указывать, когда устройство для восстановления активируется и когда восстанавливающая текучая среда течет и смешивается с лекарственным средством. В другом примере по меньшей мере один индикатор может указывать, когда прошло достаточно времени для смешивания восстанавливающей текучей среды с лекарственным средством, тем самым указывая, когда лекарственная текучая среда уже может быть извлечена из устройства для восстановления с помощью устройства для доставки (например, шприца). В еще одном примере устройство для восстановления или доставки лекарственной текучей среды может содержать датчик ориентации (например, акселерометр, гироскоп и т.д.), и индикатор может указывать, когда устройство для восстановления или доставки лекарственной текучей среды находится в заданной ориентации, или, наоборот, когда устройство для восстановления или доставки лекарственной текучей среды имеет ориентацию, отличную от заданной. В некоторых вариантах реализации настоящего изобретения устройство для восстановления или доставки лекарственной текучей среды может содержать устройство связи (например, радиопередатчик, передающий и принимающий радиосигналы с использованием одного или большего количества из Bluetooth, Bluetooth Low-Energy (Bluetooth с низким энергопотреблением), Wi-Fi, 802.15.4, ZigBee, GSM, HSPA, CDMA и/или любого другого подходящего протокола). Устройство связи может использоваться для связи и передачи одного или большего количества уведомлений на удаленное устройство (например, смартфон, пейджер, персональный компьютер, планшет и т.д.). Затем удаленное устройство может предоставить уведомление пользователю с помощью визуального, слухового и/или тактильного индикатора.

[123] Авторы также выявили преимущества устройства для доставки лекарственной текучей среды, выполненного с возможностью связи с одним или большим количеством удаленных устройств. Устройство для доставки лекарственной текучей среды может быть выполнено с возможностью передачи информации одному или большему количеству удаленных устройств. Например, в некоторых вариантах реализации настоящего изобретения дозировка, время и/или одно или большее количество значений датчика (например, температура, ориентация и т.д.) могут быть переданы одному или большему количеству удаленных устройств, так что одно или большее количество удаленных устройств могут отслеживать график лечения или иным образом регистрировать информацию об использовании устройства для доставки лекарственной текучей среды. В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды может включать маркировку, которая обнаруживается или становится доступной иным образом (например, физически доступной, визуально доступной или радиодоступной) после активации устройства для доставки лекарственной текучей среды. В других вариантах реализации настоящего изобретения модуль связи устройства для доставки лекарственной текучей среды может активироваться спусковым механизмом при активации устройства для доставки лекарственной текучей среды.

[124] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды содержит корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью. Подобно рассмотренным ранее вариантам реализации настоящего изобретения верхняя часть может перемещаться относительно нижней части между неактивированным положением (например, верхним положением) и активированным положением (например, нижним положением). Устройство для доставки лекарственной текучей среды может также содержать выпускное отверстие для текучей среды, предназначенное для подачи текучей среды из контейнера, расположенного внутри корпуса, когда верхняя часть находится в активированном положении. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть недоступным для пользователя, когда верхняя часть находится в неактивированном положении. В соответствии с таким вариантом реализации настоящего изобретения перемещение верхней части в активированное положение может обеспечить физический доступ к выпускному отверстию для текучей среды и/или открыть его. Устройство для доставки лекарственной текучей среды может также содержать маркировку, выполненную с возможностью чтения удаленным устройством (например, смартфоном), когда она доступна. Например, маркировка может быть QR-кодом, штрих-кодом, меткой радиочастотной идентификации (RFID), меткой ближней радиосвязи (NFC) или другой подходящей маркировкой. Маркировка может быть предусмотрена без электропитания, так что устройство подачи лекарственной текучей среды не имеет встроенного источника питания. В некоторых вариантах реализации настоящего изобретения маркировка может быть частично закрыта, когда верхняя часть находится в неактивированном положении, и маркировка может быть доступна пользователю, когда верхняя часть находится в активированном положении. Например, в некоторых вариантах реализации настоящего изобретения верхняя часть может охватывать маркировку в неактивированном положении и может открывать маркировку в активированном положении (например, посредством выреза). Маркировка может использоваться удаленным устройством для получения информации об устройстве для доставки лекарственной текучей среды, такой как дозировка, дата изготовления и т.д.

[125] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды содержит корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью. Подобно рассмотренным ранее вариантам реализации настоящего изобретения, верхняя часть может перемещаться относительно нижней части между неактивированным положением (например, верхним положением) и активированным положением (например, нижним положением). Устройство для доставки лекарственной текучей среды может также содержать выпускное отверстие для текучей среды, предназначенное для подачи текучей среды из контейнера, расположенного внутри корпуса, когда верхняя часть находится в активированном положении. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть недоступным для пользователя, когда верхняя часть находится в неактивированном положении. В соответствии с таким вариантом реализации настоящего изобретения перемещение верхней части в активированное положение может обеспечить физический доступ к выпускному отверстию для текучей среды и/или открыть его. Устройство для доставки лекарственных средств может также содержать модуль связи, выполненный с возможностью отправки сообщений по меньшей мере согласно одному протоколу связи (например, Bluetooth, Bluetooth Low-Energy (Bluetooth с низким энергопотреблением), Wi-Fi, 802.15.4, ZigBee, GSM, HSPA, CDMA и/или любому другому подходящему протоколу). Модуль связи может быть выполнен с возможностью отправки сообщений на удаленное устройство (например, смартфон), включая информацию об устройстве для доставки лекарственной текучей среды (например, дозировка, идентификация лекарства, время и/или одно или большее количество значений датчика, таких как температура, ориентация и т.д.). Устройство для доставки лекарственной текучей среды может также содержать спусковой механизм, выполненный с возможностью активации модуля связи, когда верхняя часть перемещается в активированное положение. Такая конструкция может гарантировать, что модуль связи потребляет мало энергии или вообще не потребляет ее до активации, так что источник питания устройства для доставки лекарственной текучей среды имеет достаточно энергии для модуля связи в течение требуемого срока хранения. В некоторых вариантах реализации настоящего изобретения спусковой механизм может быть переключателем, датчиком Холла, тензометрическим датчиком или другим подходящим датчиком, выполненным с возможностью обнаружения перемещения верхней части в активированное положение.

[126] Авторы также выявили преимущества устройства для восстановления, которое обеспечивает пользователю механическое и/или электромеханическое содействие для уменьшения силы, прилагаемой для активации устройства для восстановления по сравнению с обычными устройствами для восстановления. Такая конструкция может обеспечивать более простую и последовательную активацию устройства для восстановления пользователем.

[127] В некоторых вариантах реализации настоящего изобретения верхняя часть корпуса и нижняя часть корпуса могут быть функционально соединены с помощью винтового механизма, при этом вращательная сила, приложенная к винтовому механизму, прикладывает линейное усилие, приближающее верхнюю часть к нижней части, причем винтовой механизм обеспечивает механическое содействие, которое является преимуществом по сравнению с непосредственным приложением линейного усилия. В качестве другого примера в некоторых вариантах реализации настоящего изобретения рычаг может быть соединен с нижней частью корпуса, так что линейное усилие, приложенное к рычагу, увеличивает силу, приложенную к верхней части корпуса, для перемещения верхней части корпуса к нижней части. В еще одном варианте реализации настоящего изобретения верхний корпус может содержать механизм сжатия с наклонной плоскостью, при этом сжатие по меньшей мере одного клина, включающего наклонную плоскость, в направлении, параллельном поверхности, на которой расположено устройство для восстановления, может прижимать верхнюю часть корпуса к нижней части корпусу (или, в альтернативном варианте, два контейнера в сторону соответствующих остриев). Конечно, любая подходящая конструкция, предусматривающая механическое содействие или не предусматривающая механическое содействие, может использоваться в устройстве для восстановления, поскольку настоящее изобретение не ограничивается этим. Некоторые варианты реализации устройств для восстановления, в том числе с механическим содействием, будут описаны далее со ссылкой на ФИГ. 19A-21B.

[128] В некоторых вариантах реализации настоящего изобретения корпус устройства для восстановления может содержать механический или электромеханический привод, который снижает усилие, необходимое для активации устройства для восстановления. Например, устройство для восстановления может содержать одну или большее количество пружин (например, сжатия, растяжения, кручения, пневматических), сервопривод, двигатель и линейный привод. В соответствии с некоторыми вариантами реализации настоящего изобретения устройство для восстановления может содержать источник питания (например, аккумулятор), который может подавать питание на электромеханический привод. Привод может активироваться пользователем для соответствующего активации устройства для восстановления. Для такой активации могут использоваться различные устройства пользовательского ввода, включая без ограничения перечисленным: кнопку или переключатель. В вариантах реализации настоящего изобретения, в которых используется элемент механического содействия (например, пружина), пользователь может использовать спусковой механизм для активации устройства для восстановления. То есть пружина или другой элемент механического содействия может быть предварительно смещен (т. е. обладать накопленной потенциальной энергией), которая может использоваться для активации устройства при отпускании. Конечно, в устройстве для восстановления можно использовать любую конфигурацию механического или электромеханического содействия или их комбинацию, поскольку настоящее изобретение не ограничивается этим.

[129] Авторы также выявили преимущества модульного устройства для доставки лекарственных текучих сред, которое можно использовать для доставки широкого спектра медицинских текучих сред в различных объемах. В частности, авторы выявили преимущества модульного перемещающего механизма, который может содержать несколько переходников, которые можно заменять или расширять в зависимости от конкретных особенностей подачи текучей среды. Переходник может содержать по меньшей мере один канал для текучей среды, выполненный с возможностью соединения по меньшей мере с одним вторым каналом для текучей среды другого переходника. Кроме того, переходник может содержать соединение, отдельное и расположенное на расстоянии от по меньшей мере одного канала для текучей среды, которое может использоваться для физического соединения переходника с другим переходником. Таким образом, перемещающий механизм может содержать любое количество переходников в любой требуемой конфигурации для доставки лекарственной текучей среды. Модульный перемещающий механизм можно использовать для восстановления лиофилизированных твердых веществ, объединения нескольких лекарственных текучих сред или доступа к одному контейнеру.

[130] В некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды может быть модульным. Модульное устройство для доставки лекарственной текучей среды может содержать впускной переходник, промежуточный переходник и выпускной переходник. Устройство для доставки лекарственной текучей среды может быть выполнено таким образом, что любое количество промежуточных переходников может быть использовано модульным образом для обеспечения соответствия конкретному объему доставки. В некоторых вариантах реализации настоящего изобретения впускной переходник, промежуточный переходник и выпускной переходник могут быть выполнены с возможностью соединения по текучей среде с контейнером. Например, впускной переходник, промежуточный переходник и выпускной переходник могут содержать острие, выполненное с возможностью прокалывания контейнера для соединения по текучей среде контейнера с соответствующим переходником. Впускной переходник может содержать канал для текучей среды впускного переходника и соединение впускного переходника. Промежуточный переходник может содержать первый промежуточный канал для текучей среды, второй промежуточный канал для текучей среды, первое соединение промежуточного переходника и второе соединение промежуточного переходника. Выпускной переходник может содержать канал для текучей среды выпускного переходника и соединение выпускного переходника. Первое соединение промежуточного переходника выполнено с возможностью соединения с соединением впускного переходника, а второе соединение промежуточного переходника выполнено с возможностью соединения с соединением выпускного переходника. Аналогичным образом, канал для текучей среды впускного переходника выполнен с возможностью соединения по текучей среде с первым промежуточным каналом для текучей среды, а канал для текучей среды выпускного переходника выполнен с возможностью соединения по текучей среде со вторым промежуточным каналом для текучей среды. Каналы для текучей среды могут быть расположены на расстоянии от соединений и находиться на расстоянии друг от друга, так что переходники могут быть физически соединены друг с другом (например, посредством соединений) отдельно от соединений для текучей среды (например, посредством каналов для текучей среды). В тех случаях, когда желательно наличие дополнительных промежуточных переходников, дополнительные промежуточные переходники могут быть идентичны первому промежуточному переходнику и могут быть выполнены с возможностью присоединения по текучей среде и физического присоединения к первому промежуточному переходнику и впускному переходнику или к первому промежуточному переходнику и выпускному переходнику. В некоторых вариантах реализации настоящего изобретения дополнительные промежуточные переходники могут не быть идентичными первому промежуточному переходнику, но, тем не менее, могут быть выполнены с возможностью присоединения по текучей среде и физического присоединения к первому промежуточному переходнику и впускному переходнику или к первому промежуточному переходнику и выпускному переходнику. Конечно, можно использовать любое подходящее количество промежуточных переходников, поскольку настоящее изобретение этим не ограничивается. Кроме того, следует отметить, что модульное устройство для доставки лекарственной текучей среды можно использовать для восстановления твердого лекарственного средства, хранящегося в одном или большем количестве контейнеров, для объединения жидкого лекарственного средства из одного или большего количества контейнеров, или любой комбинации восстановления и объединения, или для доступа к содержимому только одного контейнера.

[131] Для целей настоящего описания термин «соединение» (во всех его формах: соединяет, соединение, соединен и т.д.) обычно означает непосредственное или косвенное соединение двух компонентов друг с другом. Такое соединение может быть неподвижным или подвижным; может достигаться с двумя компонентами и любыми дополнительными промежуточными элементами, выполненными как единое целое друг с другом или с двумя компонентами; и могут быть постоянными по своей природе или могут быть съемными или освобождаемыми по своей природе, если не указано иное.

[132] Хотя конкретные варианты реализации данного устройства будут описаны далее в настоящем документе, другие альтернативные варианты реализации всех компонентов, относящихся к данному устройству для восстановления, являются взаимозаменяемыми для соответствия различным применениям. Далее будут более подробно описаны конкретные неограничивающие варианты реализации устройств для восстановления и соответствующих способов согласно настоящему изобретению со ссылкой на графические материалы. Следует понимать, что различные системы, компоненты, признаки и способы, описанные в отношении этих вариантов реализации настоящего изобретения, могут использоваться либо по отдельности, либо в любой требуемой комбинации, поскольку описание не ограничивается только конкретными вариантами реализации настоящего изобретения, описанными в данном документе.

[133] ФИГ. 1 представляет собой схематический вид одного варианта реализации перемещающего механизма 100, который может использоваться в устройстве для восстановления или другом устройстве для смешивания. Как показано на ФИГ. 1, перемещающий механизм содержит первое острие 102 и второе острие 105, каждое из которых предназначено для прокалывания резиновой пробки, перегородки или любого другого подходящего уплотнения контейнера. Первое острие 102 связано с первым каналом 103 для текучей среды и вторым каналом 104 для текучей среды. В частности, первый открытый конец первого канала для текучей среды расположен в первом острие, как и второй открытый конец второго канала для текучей среды. Участки первого и второго каналов для текучей среды, расположенные в первом острие, параллельны друг другу, и вместе они определяют первый конец для приема контейнера. Согласно варианту осуществления, проиллюстрированному на ФИГ. 1, первый канал для текучей среды связан с впускным отверстием 108. В изображенном варианте реализации настоящего изобретения впускное отверстие выполнено как впускное отверстие для воздуха и содержит гидрофобный фильтр, выполненный с возможностью прохождения воздуха в первый канал для текучей среды, в то время как любые жидкости не могут пройти через гидрофобный фильтр. Конечно, может быть использовано любое подходящее впускное или вентиляционное отверстие, позволяющее воздуху поступать в перемещающий механизм, поскольку настоящее изобретение не ограничивается этим. В некоторых вариантах реализации настоящего изобретения впускное отверстие для воздуха может быть выполнено в виде обратного клапана, предназначенного для впуска воздуха в первый канал для текучей среды и предотвращения выхода воздуха или текучей среды из первого канала для текучей среды. Второй канал для текучей среды проходит между первым острием и вторым острием 105. Обратный клапан 109 расположен вдоль второго канала 104 для текучей среды. Обратный клапан 109 выполнен с возможностью позволять текучей среде и воздуху протекать через второй канал для текучей среды в направлении от первого острия ко второму острию, но не наоборот. Третий канал 107 для текучей среды имеет четвертый открытый конец, также расположенный во втором острие, и проходит от четвертого открытого конца к выпускному отверстию 111. Участки второго канала для текучей среды и третьего канала для текучей среды, которые расположены во втором острие, параллельны друг другу, и вместе они определяют второй конец для приема контейнера. Выпускное отверстие в проиллюстрированном варианте реализации выполнено в виде люэр-активируемого клапана. Конечно, с перемещающим механизмом 100 можно использовать любой подходящий клапан или соединение выпускного отверстия для текучей среды, поскольку настоящее изобретение не ограничивается этим. Например, в других вариантах реализации настоящего изобретения с перемещающим механизмом может использоваться другое подходящее выпускное отверстие для текучей среды, включая, но не ограничиваясь перечисленными: люэр-активируемое устройство, простое соединение Люэра или другой резьбовой соединитель, соединитель со скользящей посадкой и прокалываемая перегородка. Согласно варианту осуществления, проиллюстрированному на ФИГ. 1, перемещающий механизм также содержит фильтр 110 для лекарственного средства, расположенный в третьем канале для текучей среды, выполненный с возможностью фильтрации любых осадков лекарственного средства или нерастворенного лекарственного средства из текучей среды, протекающей к выпускному отверстию.

[134] В перемещающем механизме согласно ФИГ. 1 первый конец для приема контейнера и второй конец для приема контейнера выполнены с возможностью приема первого контейнера и второго контейнера, соответственно. Первый контейнер может содержать восстанавливающую текучую среду (например, стерильную воду для инъекций), тогда как второй контейнер может содержать лекарственное средство (например, сухой лекарственный продукт) для восстановления. Когда первый контейнер прокалывается первым острием 102, а второй контейнер прокалывается вторым острием 105, текучая среда из первого контейнера может перетекать во второй контейнер и смешиваться с лекарственным средством с образованием лекарственной текучей среды. Обратный клапан 109 может удерживать лекарственную текучую среду во втором контейнере и препятствовать обратному потоку текучей среды из второго контейнера в первый контейнер. Как только лекарственная текучая среда помещена во второй контейнер, ее можно вывести через выпускное отверстие 111 с помощью устройства для доставки, такого как шприц. Один вариант реализации способа восстановления описан далее со ссылкой на ФИГ. 3-6.

[135] ФИГ. 2 представляет собой вид в перспективе одного варианта реализации устройства 200 для восстановления. Устройство для восстановления, показанное на ФИГ. 2, может содержать перемещающее устройство (например, перемещающий механизм, аналогичное показанному на ФИГ. 1), выполненное с возможностью восстановления лекарственной текучей среды с использованием двух контейнеров. То есть устройство для восстановления согласно ФИГ. 2 выполнено с возможностью размещения двух контейнеров, восстановления и доставки лекарственного средства. Как показано на ФИГ. 2, устройство для восстановления содержит корпус 201, имеющий верхнюю часть 202 и нижнюю часть 204. Согласно варианту осуществления, показанному на ФИГ. 2, верхняя часть 202 выполнена с возможностью скольжения относительно нижней части 204 между активированным положением и неактивированным положением. Примеры этого скользящего перемещения и связанных с ним признаков будут обсуждаться далее со ссылкой на варианты реализации настоящего изобретения, проиллюстрированные на ФИГ. 7-12. Нижняя часть 204 выполнена в виде плоского основания, на котором устройство для восстановления может поддерживаться в устойчивой ориентации на плоской поверхности, такой как стол, письменный стол, столешница и т.д. Напротив, верхняя часть 202 имеет закругленную верхнюю поверхность 203, так что устройство для восстановления не поддерживается в устойчивой ориентации закругленной верхней частью при размещении на плоской поверхности. Соответственно, корпус 201, показанный на ФИГ. 2, выполнен с возможностью иметь основную ориентацию, при которой корпус устойчив при размещении на плоской поверхности. В этой основной ориентации сила может также прикладываться к верхней части 202, в то время как нижняя часть 204 препятствует вращению корпуса. Кроме того, закругленная верхняя поверхность 203 имеет форму ручки, которую пользователь может взять, что способствует правильному использованию устройства для восстановления.

[136] Согласно варианту осуществления на ФИГ. 2, устройство для восстановления выполнено с возможностью размещения двух контейнеров. Как отмечалось ранее, два контейнера могут быть соединены перемещающим механизмом, расположенным в устройстве для восстановления, типовые варианты которого описаны здесь. Каждый из контейнеров может содержать определенную дозу лекарственного средства и/или восстанавливающей текучей среды. Перед восстановлением и введением лекарственной текучей среды пациент может пожелать убедиться в том, что контейнеры правильного размера и дозировки расположены в устройстве для восстановления, особенно в случаях, когда контейнеры закрыты верхней частью 202 корпуса 201 и являются несъемными. Соответственно, в варианте осуществления согласно ФИГ. 2 верхняя часть 202 содержит окна 206А, 206В, выполненные так, чтобы пользователь мог видеть внутреннюю часть верхней части. В частности, окна 206А, 206В могут быть совмещены с этикеткой контейнера, расположенной внутри корпуса, что позволяет пользователю получать информацию о лекарственном средстве в контейнере, например о типе лекарства, объеме, дозировке и т.д. Окна 206А, 206B имеют покрытие, препятствующее тому, чтобы пользователь вставлял пальцы в устройство для восстановления. Согласно варианту осуществления на ФИГ. 2 верхняя часть также содержит окно 210, которое дополнительно улучшает видимость этикетки. В некоторых вариантах реализации настоящего изобретения окно 210 может позволять пользователю прикасаться к контейнеру, примыкающему к окну, и поворачивать его, чтобы лучше рассмотреть этикетку контейнера. Такие окна могут быть расположены на противоположных сторонах верхней части, позволяя видеть оба контейнера, расположенные в корпусе, и/или поворачивать их нужным образом для просмотра этикетки. В некоторых вариантах реализации настоящего изобретения окно корпуса устройства для восстановления может содержать увеличительную линзу, облегчающую для пользователя чтение текста на контейнере, расположенном внутри корпуса устройства для восстановления. В некоторых вариантах реализации настоящего изобретения светодиоды или другие подходящие осветительные элементы могут быть расположены внутри верхней части для освещения любых этикеток контейнеров и/или предоставления пользователю одного или большего количества визуальных уведомлений. Освещение контейнеров может быть полезным в случае использования таких лекарственных средств, для которых желательна визуализация для пациента. В некоторых вариантах реализации настоящего изобретения осветительные элементы могут излучать свет с длиной волны, при которой лекарственное средство, находящееся в контейнерах, не подвержено разрушению. Такая конструкция может быть полезной для некоторых светочувствительных лекарственных средств. В некоторых вариантах реализации настоящего изобретения устройство для восстановления может не иметь окон и может быть выполнено таким образом, чтобы скрывать контейнеры внутри корпуса. Например, такая конструкция может быть подходящей для светочувствительных лекарственных средств, подверженных разрушению под действием света.

[137] Согласно варианту осуществления на ФИГ. 2 устройство 200 для восстановления выполнено с возможностью препятствовать доступу к выпускному отверстию для текучей среды перемещающего механизма, расположенному в корпусе 201, до активации устройства, а затем обеспечивать доступ к выпускному отверстию для текучей среды после активации устройства. То есть скольжение верхней части 202 относительно нижней части 204 выборочно открывает или закрывает выпускное отверстие для текучей среды в зависимости от положения верхней части относительно нижней части. В некоторых вариантах реализации настоящего изобретения устройство для восстановления препятствует доступу к выпускному отверстию для текучей среды, скрывая выпускное отверстие для текучей среды от пользователя и физически препятствуя доступу к выпускному отверстию для текучей среды. В других вариантах реализации настоящего изобретения выпускное отверстие для текучей среды видно пользователю до активации устройства, но доступ к выпускному отверстию для текучей среды не рекомендуется, например, физическим препятствием.

[138] В варианте осуществления согласно ФИГ. 2, и как показано на ФИГ. 9-10В, верхняя часть содержит прорезь 208, которая образует часть большего выреза, открывающего и позволяющего получить физический доступ к выпускному отверстию для текучей среды и удалить его из корпуса, когда верхняя часть находится в активированном положении, как показано на ФИГ. 10A-10B.

[139] ФИГ. 3 представляет собой схематический вид одного варианта реализации перемещающего механизма 100 для устройства для восстановления во время первого этапа одного варианта реализации способа восстановления и доставки лекарственной текучей среды. Согласно варианту осуществления на ФИГ. 3-6 перемещающий механизм подобен варианту осуществления, описанному на ФИГ. 1. Первый канал 103 для текучей среды проходит между впускным отверстием 108 и первым открытым концом, расположенным в первом острие 102. Второй канал 104 для текучей среды проходит между вторым открытым концом, расположенным в первом острие 102, и третьим открытым концом, расположенным во втором острие 105. Третий канал 107 для текучей среды проходит между четвертым открытым концом, расположенным во втором острие, и выпускным отверстием 111. Первое острие определяет первый конец для приема контейнера, а второе острие определяет второй конец для приема контейнера. Впускное отверстие 108 выполнено в виде вентиляционного отверстия и содержит гидрофобный фильтр, позволяющий воздуху поступать в перемещающий механизм, но предотвращающий вытекание текучей среды из перемещающего механизма через впускное отверстие. Обратный клапан 109 может быть расположен вдоль второго канала 104 для текучей среды. Обратный клапан 109 выполнен с возможностью протекания текучей среды в одном направлении через второй канал для текучей среды в направлении от первого острия ко второму острию. Выпускное отверстие 111 выполнено в виде люэр-активируемого клапана, который может принимать устройство для доставки (например, шприц), способное отбирать восстановленную медицинскую текучую среду из перемещающего механизма. В соответствии с вариантом осуществления, изображенным на ФИГ. 3-6, перемещающий механизм также содержит фильтр 110 для лекарственного средства, расположенный в третьем канале для текучей среды, выполненный с возможностью фильтрации любых осадков лекарственного средства или нерастворенного лекарственного средства для предотвращения их попадания в выпускное отверстие. Фильтр для лекарственного средства может быть расположен в любом месте канала для текучей среды между выпускным отверстием 111 и четвертым открытым концом третьего канала 107 для текучей среды.

[140] Как показано в вариантах осуществления на ФИГ. 3-6, два контейнера используются с перемещающим механизмом 100. В частности, первый контейнер 300 выполнен с возможностью прокалывания первым острием 102. Первый контейнер содержит восстанавливающую текучую среду 302, закрытую пробкой 304. Текучей средой для восстановления может быть стерильная вода для инъекций или другая подходящая текучая среда. Пробка 304 выполнена в виде пробки с перегородкой, которую можно проколоть первым острием 102. Пробка может быть изготовлена из резины, силикона или любого другого подходящего материала. Конечно, можно использовать любую подходящую пробку или уплотнение, поскольку настоящее изобретение этим не ограничивается. Второй контейнер 350 выполнен с возможностью прокалывания вторым острием 105. Второй контейнер содержит лекарственное средство 352, расположенное в самой нижней части второго контейнера напротив пробки 354. Такая конструкция может гарантировать, что лекарственное средство не блокирует или иным образом не препятствует потоку текучей среды либо через второй канал 104 для текучей среды, либо через третий канал 107 для текучей среды через третий и четвертый открытые концы, соответственно. Конечно, в других вариантах лекарственное средство может быть расположено в другой части второго контейнера, и настоящее изобретение этим не ограничивается. Например, лекарственное средство может быть расположено рядом с пробкой 354 и упираться в нее. В некоторых вариантах реализации настоящего изобретения, несмотря на то, что лекарственное средство может упираться во второе острие 105, когда пробка 354 проткнута, поток текучей среды через нее может разбить лекарственное средство, так что каналы для текучей среды останутся свободными. В некоторых вариантах реализации настоящего изобретения прокалывающий кончик острия может поднимать лекарственное средство и удерживать лекарственное средство на расстоянии от открытых концов каналов для текучей среды. Подобно пробке первого контейнера пробка 354 второго контейнера выполнена в виде пробки с перегородкой, которую можно проколоть вторым острием 105. Лекарственное средство может представлять собой лиофилизированный лекарственный продукт, который может быть в порошкообразной форме для облегчения растворения в восстанавливающей текучей среде. Конечно, лекарственное средство может иметь любую подходящую форму, поскольку настоящее описание не ограничивается этим. Как показано в вариантах осуществления на ФИГ. 3-6, первый и второй контейнеры перевернуты, чтобы позволить силе тяжести направить текучую среду, находящуюся в контейнерах, к выпускному отверстию 111 или иной меньшей по высоте части перемещающего механизма. Другими словами, в некоторых вариантах реализации настоящего изобретения первый и второй контейнеры расположены так, что воздух внутри контейнеров расположен в контейнерах на конце, противоположном остриям. Такая конструкция может гарантировать, что текучая среда проходит через острия раньше, чем воздух в контейнерах. Кроме того, согласно варианту осуществления на ФИГ. 3-6 показаны контейнеры по 10 мл. Однако можно использовать любой контейнер подходящего размера, включая, без ограничения контейнеры, имеющие объем, больший или равный 0,1 мл, 0,3 мл, 0,5 мл, 1 мл, 1,25 мл, 2 мл, 2,5 мл, 5 мл, 10 мл, 20 мл, 30 мл, 40 мл, 50 мл, 75 мл, 100 мл, 200 мл и 300 мл.

[141] Как показано в состоянии на ФИГ. 3, первый контейнер 300 перевернут и расположен над первым острием 102. Аналогичным образом второй контейнер 350 перевернут и расположен над вторым острием 105. Пробка 304 первого контейнера и пробка 354 второго контейнера расположены на расстоянии от первого острия и второго острия, соответственно, так что первый контейнер и второй контейнер остаются герметичными и не сообщаются по текучей среде с перемещающим механизмом 100. Соответственно, состояние, показанное на ФИГ. 3, может быть состоянием устройства для восстановления непосредственно перед началом процесса восстановления. Первый контейнер и второй контейнер могут оставаться на расстоянии от остриев 102, 105, так что текучая среда 302 в первом контейнере и лекарственное средство 352 во втором контейнере остаются стерильными и готовыми к использованию во время транспортировки, хранения и доставки конечному пользователю или пациенту. В некоторых вариантах реализации настоящего изобретения перемещающий механизм 100 может быть расположен в первой части корпуса, тогда как первый и второй контейнеры 300, 350 - во второй части корпуса. Вторая часть корпуса может избирательно перемещаться относительно первой части корпуса после начала процесса восстановления. Если процесс восстановления не был инициирован, вторая часть корпуса может обеспечивать герметичность первого и второго контейнеров до начала этого процесса. Например, в некоторых вариантах реализации настоящего изобретения стержень или предохранитель могут удалять или иным образом активироваться пользователем для обеспечения возможности прокалывания контейнеров остриями. В другом примере может потребоваться пороговое усилие, приложенное ко второй части корпуса, прежде чем будет разрешено проколоть первый и второй контейнеры.

[142] ФИГ. 4 представляет собой схематический вид перемещающего механизма 100 согласно ФИГ. 3 во время второго этапа способа восстановления и доставки лекарственной текучей среды. Согласно этапу, проиллюстрированному на ФИГ. 4, первый контейнер 300 и второй контейнер 350 проткнуты первым острием 102 и вторым острием 105, соответственно. Согласно варианту осуществления на ФИГ. 4 второй контейнер 350 находится под по меньшей мере частичным вакуумом, так что давление внутри второго контейнера 350 ниже, чем давление внутри первого контейнера 300 и/или атмосферное давление, окружающее перемещающий механизм. Соответственно, как показано на ФИГ. 4, когда первый контейнер и второй контейнер прокалываются одновременно, перепад давления между первым контейнером 300 и вторым контейнером 350 выталкивает восстанавливающую текучую среду 302 во второй контейнер 350. Действительно, как показано на ФИГ. 4, перепад давления может быть настолько большим, что текучая среда 302 выбрасывается из третьего открытого конца второго канала 104 для текучей среды и ударяется о лекарственное средство 352, расположенное на конце второго контейнера 350 напротив второго острия 105. Когда текучая среда нагнетается во второй контейнер 350, она смешивается с лекарственным средством и образует лекарственную текучую среду. Расположение лекарственного средства в самой нижней части, на расстоянии от второго острия 105, выполнено таким образом, чтобы позволить струе текучей среды 353 воздействовать на лекарственное средство и рассеивать его для облегчения смешивания лекарственного средства и восстанавливающей текучей среды. В некоторых вариантах реализации лекарственное средство 352 растворяется в восстанавливающей текучей среде. В других вариантах реализации настоящего изобретения лекарственное средство регидратирует лекарственное средство.

[143] В некоторых вариантах реализации настоящего изобретения по меньшей мере одно острие устройства для восстановления может включать открытые концы для внутренних полостей (т.е. каналов для текучей среды), которые направляют поток текучей среды в контейнер под углом. Например, в некоторых вариантах просветы внутри острия могут заканчиваться открытыми концами, расположенными сбоку от острия. То есть открытые концы могут быть сформированы по существу на вертикальной поверхности остриев, так что поток текучей среды через острие будет направлен вбок относительно направления прокалывания острием. В некоторых вариантах реализации настоящего изобретения острие может содержать множество открытых концов для внутреннего просвета, так что поток направляется с нескольких сторон острия. В некоторых вариантах реализации настоящего изобретения открытый конец может быть расположен под углом относительно направления прокалывания или введения острия, так что поток текучей среды будет направлен под этим углом. В некоторых вариантах реализации настоящего изобретения открытый конец внутреннего просвета острия может быть расположен под углом от 1 до 90 градусов относительно направления прокалывания острием. В зависимости от угла открытого конца и конкретной конструкции острия могут генерироваться различные типы потока текучей среды, когда текучая среда вытекает из острия в контейнер. Например, поток, направленный под углом к направлению прокалывания острием, может создать вихрь внутри контейнера. В некоторых вариантах реализации настоящего изобретения острие может содержать сопло, создающее мягкое или иное медленное туманообразующее распыление. Не желая быть связанными теорией, различные лекарственные средства могут быть более легко восстановлены в зависимости от потока. Кроме того, некоторые лекарства могут быть повреждены особенно резким или мощным потоком. Соответственно, в описанных здесь типовых вариантах реализации настоящего изобретения может использоваться любая подходящая конструкция острия для создания требуемого потока текучей среды внутри контейнера.

[144] Как отмечалось выше, в некоторых случаях различные лекарственные средства могут быть повреждены или разрушены особенно резким или мощным потоком. Кроме того, некоторые восстановленные лекарственные средства могут быть подвержены разрушению при сильном сдвиге текучей среды. Соответственно, в некоторых вариантах реализации настоящего изобретения один или большее количество каналов для текучей среды перемещающего механизма могут содержать ограничитель потока или иным образом быть выполнены с возможностью ограничения скорости потока между первым контейнером, вторым контейнером и выпускным отверстием. Например, в некоторых вариантах реализации диаметр канала для текучей среды между первым контейнером и вторым контейнером может иметь меньшую площадь поперечного сечения, чем площадь поперечного сечения каналов для текучей среды в другом месте перемещающего механизма. В некоторых вариантах реализации настоящего изобретения канал для текучей среды между вторым контейнером и выпускным отверстием для текучей среды может иметь площадь поперечного сечения, меньшую, чем площадь поперечного сечения каналов для текучей среды в другом месте перемещающего механизма. В некоторых вариантах реализации настоящего изобретения канал для текучей среды может содержать обратный клапан расхода, который закрывается, если расход текучей среды слишком высок. Такие конструкции могут гарантировать потоки текучей среды с нужными скоростями и предотвратить непреднамеренное повреждение лекарственного средства при извлечении в устройство для доставки.

[145] Конечно, восстанавливающая текучая среда и лекарственное средство могут иметь любую исходную форму для образования в конечном итоге лекарственной текучей среды, поскольку настоящее изобретение не ограничивается этим. Кроме того, типовой механизм передачи и способ, показанные на ФИГ. 4, можно использовать для смешивания двух текучих сред, поскольку настоящее изобретение не ограничивается этим. Две текучей среды могут быть одной и той же текучей средой или разными текучими средами.

[146] Согласно варианту осуществления на ФИГ. 4, когда восстанавливающая текучая среда 302 течет во второй контейнер 350, обратный клапан 109 препятствует обратному течению текучей среды 302 в первый контейнер 300. Разность давления между первым контейнером 300 и вторым контейнером 350 может быть такой, что практически вся восстанавливающая текучая среда протекает через обратный клапан 109. Когда текучая среда вытесняется из первого контейнера 300, во впускное отверстие 108 поступает воздух, заменяющий вытекающую текучую среду. Соответственно, после выравнивания давления между первым контейнером, вторым контейнером и атмосферой первый контейнер может содержать воздух, в то время как второй контейнер содержит как восстанавливающую текучую среду, так и лекарственное средство. Такая конструкция может быть полезной для предотвращения обратного вытекания порций восстанавливающей текучей среды в первый контейнер 300. В некоторых случаях текучую среду, которая течет обратно в первый контейнер 300, может быть трудно вывести из перемещающего механизма. Кроме того, обратный клапан может помочь гарантировать, что полная доза лекарственного средства остается во втором контейнере 350 для смешивания и восстановления, и, следовательно, полная доза или необходимая концентрация могут быть извлечены через выпускное отверстие 111.

[147] В некоторых вариантах реализации настоящего изобретения после выравнивания давления между первым контейнером 300, вторым контейнером 350 и атмосферным давлением лекарственное средство еще не полностью соединилось с восстанавливающей текучей средой. Соответственно, в некоторых вариантах реализации настоящего изобретения пользователь может вращать или встряхивать перемещающий механизм 100 или устройство, содержащее перемещающий механизм, для обеспечения надлежащего смешивания восстанавливающей текучей среды 302 и лекарственного средства 352. В некоторых вариантах осуществления, как будет описано далее со ссылкой на ФИГ. 6, устройство для доставки может быть использовано для взбалтывания и смешивания восстанавливающей текучей среды и лекарственного средства.

[148] ФИГ. 5 представляет собой схематический вид перемещающего механизма 100 согласно ФИГ. 3 во время третьего этапа способа восстановления и доставки лекарственной текучей среды. Как показано на ФИГ. 5, к выпускному отверстию 111 подсоединено устройство для доставки. Устройство для доставки согласно ФИГ. 5 представляет собой шприц 400 с ручкой 402, соединенной с поршнем 404. Шприц может быть подсоединен к выпускному отверстию с помощью люэровского соединителя или любого другого подходящего соединения по текучей среде и механического соединения. Согласно состоянию на ФИГ. 5 ручка отведена в направлении от перемещающего механизма 100, чтобы наполнить шприц лекарственной текучей средой 356, образованной восстановленным лекарственным средством, показанным на ФИГ. 3-4. Как показано на ФИГ. 5, обратный клапан 109 предотвращает обратный поток лекарственной текучей среды в первый контейнер 300. Лекарственная текучая среда выводится из второго контейнера 350 и заменяется воздухом через впускное отверстие 108, как показано пунктирной стрелкой. Согласно варианту осуществления на ФИГ. 5 фильтр 110 отфильтровывает любые осадки лекарственного средства или нерастворенное лекарственное средство, препятствуя попаданию в шприц. Соответственно, если лекарственная текучая среда 356 полностью восстановлена, текучая среда может быть набрана в шприц 400 и впоследствии введена пациенту с использованием подходящего способа введения.

[149] В некоторых вариантах реализации настоящего изобретения может быть выполнен дополнительный этап смешивания для облегчения восстановления или другого смешивания содержимого контейнера. Этот этап смешивания может быть необязательным в некоторых вариантах реализации настоящего изобретения. ФИГ. 6 представляет собой схематический вид перемещающего механизма согласно ФИГ. 3 во время четвертого этапа способа восстановления лекарственной текучей среды. В частности, в состоянии, показанном на ФИГ. 6, шприц 400 используется для облегчения смешивания лекарственной текучей среды 356, дополняя или заменяя другие методы смешивания, такие как создание завихрения и встряхивание перемещающего механизма 100. Из состояния, показанного на ФИГ. 5, в котором лекарственная текучая среда по меньшей мере частично набрана в шприц, ручку 402 шприца можно протолкнуть к перемещающему механизму 100, чтобы соответствующим образом переместить поршень 404 и направить лекарственную текучую среду обратно во второй контейнер 350. Такое действие может способствовать объединению лекарственного средства с восстанавливающей текучей средой. Как показано на ФИГ. 6, лекарственная текучая среда не может течь обратно в первый контейнер 300 из-за обратного клапана. Соответственно, обратный поток лекарственной текучей среды во второй контейнер может сжимать воздух во втором контейнере и повышать давление лекарственной текучей среды. Процесс извлечения части лекарственной текучей среды из второго контейнера и возврата в него может повторяться до тех пор, пока лекарственная текучая среда не будет в достаточной степени объединена для введения.

[150] В некоторых вариантах реализации настоящего изобретения третий канал 107 для текучей среды может содержать выпускное отверстие для воздуха, которое позволяет сбрасывать давление во втором контейнере 350. В одном варианте реализации настоящего изобретения выпускное отверстие для воздуха может быть выполнено как одностороннее вентиляционное отверстие, так что воздух может выходить из второго контейнера 350 через третий канал 107 для текучей среды, но воздух не может поступать во второй контейнер. В соответствии с этим вариантом реализации настоящего изобретения источник любого воздуха, находящегося во втором контейнере 350, может исходить из впускного отверстия 108 для воздуха, так что восстанавливающая текучая среда может втягиваться из первого контейнера во второй контейнер. Однако, когда шприц 400 используется для смешивания лекарственной текучей среды 356 путем перемещения части лекарственной текучей среды вперед и назад из второго контейнера 350, выпускное отверстие для воздуха может позволить давлению текучей среды оставаться практически постоянным, тем самым уменьшая усилие, необходимое для возврата текучей среды во второй контейнер. Конечно, выпускное отверстие для воздуха может иметь клапан или фильтр любой подходящей формы и может быть расположено на любой подходящей части перемещающего механизма 100 и/или второго контейнера 350. Например, выпускное отверстие для воздуха может быть расположено на стороне второго контейнера обратного клапана 109 во втором канале 104 для текучей среды. В качестве другого примера выпускное отверстие для воздуха может быть расположено на втором контейнере (например, на основании второго контейнера) так, чтобы сжатый воздух над лекарственной текучей средой 356 мог выходить.

[151] ФИГ. 7 представляет собой вид в перспективе одного варианта реализации устройства 200 для восстановления в неактивированном состоянии, тогда как на ФИГ. 8 показано устройство для восстановления в активированном состоянии. Как показано на ФИГ. 7-8, устройство для восстановления содержит корпус 201, содержащий верхнюю часть 202 и нижнюю часть 204, устроенные аналогично корпусу, описанному со ссылкой на ФИГ. 2. Нижняя часть 204 содержит внутреннюю направляющую 205, которая поддерживает верхнюю часть 202 и позволяет верхней части скользить относительно нижней части 204. То есть внутренняя направляющая позволяет верхней части перемещаться линейно относительно нижней части между неактивированным положением, показанным на ФИГ. 7, и активированным положением, показанным на ФИГ. 8. Когда верхняя часть находится в неактивированном положении, контейнеры, расположенные в верхней части, могут быть отделены от перемещающего механизма, расположенного в нижней части 204. То есть контейнеры могут оставаться герметизированными и отсоединенными от перемещающего механизма по текучей среде. Когда верхняя часть перемещается в активированное положение, показанное на ФИГ. 8, контейнеры могут быть перемещены к перемещающему механизму таким образом, что каждый из контейнеров будет проколот острием, чтобы привести контейнер в сообщение по текучей среде с перемещающим механизмом, тем самым начав процесс восстановления. Такая конструкция будет описана далее со ссылкой на ФИГ. 11-12.

[152] В некоторых вариантах реализации внутренняя направляющая может содержать один или большее количество элементов взаимодействия, которые с возможностью скольжения входят во взаимодействие с элементом(ами) на верхней части 202. Например, внутренняя направляющая может иметь канавки, имеющие такую форму, чтобы принимать ребра верхней части, при этом ребра могут скользить по канавкам. Компоненты могут быть перевернуты таким образом, чтобы канавки находились на верхней части, а ребра - на внутренней направляющей. Могут быть использованы другие конструкции скользящего взаимодействия, такие как другие направляющие, удлиненный элемент, проходящий через закрытый канал, или любая другая подходящая конструкция скользящего взаимодействия.

[153] Согласно варианту реализации на ФИГ. 7-8 устройство 200 для восстановления содержит верхний ограничитель 207, образованный на верхней части 202 корпуса 201, и нижний ограничитель 209, образованный на нижней части 204 корпуса. Верхний ограничитель и нижний ограничитель выполнены в виде выступов, которые упираются друг в друга и предотвращают дальнейшее перемещение верхней части 202 к нижней части 204, когда впоследствии происходит активация устройства для восстановления. То есть верхний и нижний ограничители определяют активированное положение, в котором верхний ограничитель и нижний ограничитель соприкасаются друг с другом. В варианте осуществления на ФИГ. 7-8 верхний и нижний ограничители проходят по периметру верхней и нижней части корпуса, соответственно. Конечно, в других вариантах реализации настоящего изобретения ограничители могут иметь любую подходящую конструкцию, и настоящее изобретение не ограничивается этим.

[154] ФИГ. 9 представляет собой вид сбоку в вертикальной проекции устройства 200 для восстановления, показанного на ФИГ. 7, в неактивированном состоянии, а ФИГ. 10А представляет собой вид сбоку в вертикальной проекции устройства для восстановления в активированном состоянии. На ФИГ. 9-10В, в частности, показано, как физический доступ к выпускному отверстию 111 для текучей среды устройства для восстановления может быть затруднен до его активации. Согласно конкретному варианту осуществления на ФИГ. 9-10В, выпускное отверстие 111 для текучей среды может быть по меньшей мере частично скрыто или заключено внутри корпуса 201 до активации. После активации выпускное отверстие 111 для текучей среды может открываться, чтобы к нему можно было получить доступ с помощью устройства для доставки после восстановления лекарственной текучей среды. Как показано на ФИГ. 9, верхняя часть 202 корпуса содержит прорезь 208 и вырез 212, образующие отверстие в верхней части корпуса. Однако в положении, показанном на ФИГ. 9, ничего не доступно через вырез 212 или прорезь 208, за исключением части внутренней направляющей 205 нижней части 204 корпуса 201. Однако, когда верхняя часть перемещается к нижней части, вырез 212 совмещается с выпускным отверстием 111 для текучей среды, тем самым обеспечивая физический доступ и удаление выпускного отверстия для текучей среды. Как показано на ФИГ. 9, выпускное отверстие 111 для текучей среды расположено в приемнике 213 для выпускного отверстия для текучей среды, сформированном в нижней части 204. Соответственно, поскольку вырез 212 совмещен с приемником 213 для выпускного отверстия для текучей среды, выпускное отверстие 111 для текучей среды доступно и может быть удалено из приемника для выпускного отверстия для текучей среды через вырез 212. Для облегчения удаления выпускное отверстие для текучей среды снабжено гибким ремешком 112. Доступ пользователя к гибкому ремешку 112 может быть разрешен после совмещения выреза 212 с приемником 213 для выпускного отверстия для текучей среды. В некоторых вариантах реализации настоящего изобретения ремешок может по меньшей мере частично разворачиваться, когда вырез совмещен с приемником для выпускного отверстия для текучей среды. Ремешок может позволять пользователю тянуть выпускное отверстие 111 для текучей среды снаружи корпуса 201, тем самым облегчая его удаление. Согласно варианту осуществления на ФИГ. 10A-10B выпускное отверстие для текучей среды соединено с соответствующим перемещающим механизмом через гибкую трубку 114, что позволяет снимать выпускное отверстие для текучей среды и манипулировать им, в то время как корпус 201 остается неподвижным. Гибкая трубка 114 совмещена с прорезью 208, что позволяет высвободить часть гибкой трубки через прорезь, чтобы можно было манипулировать выпускным отверстием для текучей среды. Соответственно, в варианте осуществления согласно ФИГ. 10A-10B после прокалывания нескольких контейнеров выпускное отверстие 111 для текучей среды может открыться и стать доступным для пользователя для подсоединения устройства для доставки. Такая конструкция может обеспечить по меньшей мере частичное восстановление лекарственной текучей среды перед подсоединением устройства для доставки.

[155] Как показано на ФИГ. 10В, выпускное отверстие 111 для текучей среды расположено в приемнике 213 для выпускного отверстия для текучей среды и физически доступно для пользователя, когда устройство для восстановления активировано. Согласно варианту осуществления на ФИГ. 10В выпускное отверстие 111 для текучей среды представляет собой люэр-активируемое устройство, содержащее внешние резьбы 113, выполненные с возможностью приема соответствующих резьб шприца или другого устройства для доставки. Выпускное отверстие 111 для текучей среды содержит гибкий ремешок 112, выполненный с возможностью его складывания внутри корпуса устройства для восстановления, а затем разворачивания при активации устройства. Ремешок 112 может быть изготовлен из любого подходящего гибкого материала, включая полимерную пленку, резину и т.д. Пользователь может потянуть за ремешок, чтобы снять выпускное отверстие 111 для текучей среды, которое в противном случае может быть трудно захватить и извлечь из приемника 213 для выпускного отверстия для текучей среды. В некоторых вариантах реализации настоящего изобретения ремешок 112 может быть расположен на гибкой трубке 114, а не на выпускном отверстии 111 для текучей среды, так что гибкая трубка может использоваться для удаления выпускного отверстия для текучей среды из приемника для выпускного отверстия для текучей среды. В некоторых вариантах реализации настоящего изобретения ремешок может представлять собой формованную втулку, которая надевается по меньшей мере на часть выпускного отверстия 111 для текучей среды и обеспечивает область, в которой пользователь может захватить ремешок и использовать его для извлечения выпускного отверстия для текучей среды из приемника для выпускного отверстия для текучей среды.

[156] Конечно, хотя один вариант реализации корпуса, избирательно обеспечивающий физический доступ к выпускному отверстию для текучей среды, показан и описан со ссылкой на ФИГ. 9-10В, предполагаются и другие подходящие конфигурации. Например, в одном варианте реализации настоящего изобретения верхний корпус может не иметь выреза, а вместо этого может сдвигать стенку верхнего корпуса из состояния совмещения с приемником для выпускного отверстия для текучей среды. В другом варианте реализации настоящего изобретения подвижный компонент (например, кулачок, дверца и т.д.) может перемещаться одновременно с активацией корпуса устройства для восстановления, тем самым обеспечивая физический доступ к выпускному отверстию для текучей среды только после активации. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть видно пользователю до активации устройства для восстановления, но может быть по меньшей мере частично загороженным, так что выпускное отверстие для текучей среды не может быть физически доступно. В одном из таких вариантов реализации настоящего изобретения приемник для выпускного отверстия для текучей среды может иметь отверстие, которое частично открыто, когда устройство для восстановления не активировано. Когда устройство для восстановления активируют, отверстие приемника может быть расширено или иным образом раскрыто еще больше, чтобы можно было получить физический доступ к выпускному отверстию для текучей среды через указанное отверстие. Конечно, выпускное отверстие для текучей среды может оставаться в любой подходящей части корпуса устройства для восстановления до активации устройства, включая нижнюю часть корпуса или верхнюю часть корпуса, поскольку настоящее изобретение не ограничивается этим. В некоторых вариантах осуществления верхняя часть корпуса имеет форму, показанную в варианте осуществления на ФИГ. 9-10В, но корпус прозрачен, так что выпускное отверстие для текучей среды видно, но недоступно физически до активации устройства.

[157] ФИГ. 11 представляет собой вид в поперечном сечении по линии 11-11 устройства для восстановления, показанного на ФИГ. 7, показывающий устройство для восстановления с контейнерами в неактивированном состоянии, тогда как на ФИГ. 12 представлен вид в поперечном сечении по линии 12-12 устройства для восстановления, показанного на ФИГ. 8, показывающий устройство для восстановления с контейнерами в активированном состоянии. Как показано на ФИГ. 11 и обсуждалось ранее, устройство для восстановления содержит корпус 201, имеющий верхнюю часть 202 и нижнюю часть 204. Нижняя часть расположена с возможностью скольжения в верхней части, а внутренняя направляющая 205 обеспечивает скользящий интерфейс с верхней частью. Как показано на ФИГ. 11-12, первый контейнер 300 и второй контейнер 350 расположены в верхней части 202. На ФИГ. 11 первый и второй контейнеры отстоят от первого острия 102 и второго острия 105, соответственно, перемещающего механизма таким образом, что первый и второй контейнеры остаются запечатанными. На ФИГ. 12 первый и второй контейнеры перемещаются к остриям 102, 105 таким образом, что острия одновременно прокалывают пробку 304 первого контейнера и пробку 354 второго контейнера. При переходе из неактивированного положения в активированное положение пользователь может положить нижнюю часть 204 корпуса 201 на плоскую поверхность, чтобы она служила основанием. Затем пользователь может приложить усилие к изогнутой верхней поверхности 203 корпуса, чтобы сдвинуть верхнюю часть 202 к нижней части 204, тем самым перемещая первый и второй контейнеры 300, 350 в состояние контакта с остриями. Как только первый и второй контейнеры проколоты, может начаться процесс восстановления, типовой вариант реализации которого был описан ранее со ссылкой на ФИГ. 3-6.

[158] Следует отметить, что хотя конкретный вариант реализации корпуса 201 показан на ФИГ. 11-12, корпус может иметь любую подходящую форму, позволяющую избирательно перемещать два контейнера в направлении одного или большего количества концов для приема контейнеров перемещающего механизма для текучей среды. Например, в одном варианте реализации настоящего изобретения верхняя часть корпуса может быть размещена внутри нижней части. В другом варианте реализации настоящего изобретения верхняя поверхность 203 корпуса может быть не изогнутой или может быть изогнутой в меньшей степени. Кроме того, верхний корпус может иметь один или большее количество удерживающих элементов для закрепления в нем первого контейнера 300 и второго контейнера 350. Например, язычки, выступы и/или полки, соответствующие форме контейнеров, могут быть использованы для сохранения расстояния между контейнерами и перемещающим механизмом. Кроме того, в некоторых вариантах реализации настоящего изобретения один или большее количество смещающих элементов могут использоваться для смещения устройства для восстановления в неактивированное положение, так что к верхней части необходимо приложить пороговое усилие для активации устройства для восстановления.

[159] В некоторых вариантах реализации настоящего изобретения перемещающий механизм может быть компонентом, отдельным от нижней части корпуса. То есть перемещающий механизм и корпус устройства для восстановления могут быть сформированы отдельно. Нижняя часть корпуса может содержать прорезь или приемную часть перемещающего механизма, выполненную с возможностью приема перемещающего механизма. Перемещающий механизм можно прикрепить к нижней части с помощью любой подходящей конфигурации, включая, помимо прочего, механические крепления (например, винты, болты и т.д.), защелкивающиеся язычки и клеи (например, адгезив, эпоксидную смолу и т.д.). Такая конструкция может позволить стерилизовать канал для текучей среды перемещающего механизма перед сборкой с корпусом устройства для восстановления. В некоторых вариантах реализации настоящего изобретения устройства для восстановления содержат другие компоненты, которые могут быть чувствительны к определенным процессам стерилизации, такие как контейнеры с лекарственными средствами или электроника. В некоторых вариантах реализации настоящего изобретения наличие перемещающего механизма, который можно стерилизовать отдельно перед сборкой с корпусом устройства, позволяет избежать необходимости стерилизации устройства для восстановления целиком, и, таким образом, нет необходимости подвергать компоненты, чувствительные к определенным процессам стерилизации, таким воздействиям.

[160] В некоторых вариантах реализации настоящего изобретения устройство для восстановления можно хранить и транспортировать в упаковочном контейнере. Упаковочный контейнер может быть выполнен в виде «раскладушки» или блистерной упаковки, форма которой соответствует форме корпуса устройства для восстановления. Упаковочный контейнер может также содержать один или большее количество выступов или язычков, которые блокируют перемещение верхней части корпуса относительно нижней части корпуса или наоборот. То есть один или большее количество выступов или язычков могут взаимодействовать с верхней частью, чтобы удерживать ее в неактивированном положении. Такая конструкция может гарантировать, что устройство для восстановления не будет непреднамеренно активировано во время транспортировки и хранения.

[161] В некоторых вариантах реализации настоящего изобретения устройство для восстановления, имеющее корпус с верхней частью и нижней частью, которые могут перемещаться друг относительно друга между активированным и неактивированным положениями, может содержать одну или большее количество запирающих защелок, которые после активации устройства постоянно блокируют корпус в активированном положении. Например, в одном варианте реализации настоящего изобретения защелки, расположенные в нижней части корпуса, могут захватывать и постоянно удерживать верхнюю часть корпуса, когда верхний корпус перемещается в активированное положение. Защелки могут быть расположены внутри корпуса так, что они недоступны для пользователя. Соответственно, корпус может быть эффективно заблокирован в активированном положении, и верхняя часть не может быть перемещена обратно в неактивированное положение без разрушения. Такая конструкция может помешать пользователю разбирать устройство для восстановления или препятствовать попыткам извлечения использованных контейнеров из устройства для восстановления.

[162] ФИГ. 13 представляет собой вид сбоку в вертикальной проекции одного варианта реализации перемещающего механизма 100 устройства для восстановления. Как показано на ФИГ. 13, перемещающий механизм содержит первое острие 102 и второе острие. Подобно схематическому изображению, описанному со ссылкой на ФИГ. 1, первое острие 102 связано с впускным отверстием 108 для воздуха и первым каналом 103 для текучей среды. Впускное отверстие для воздуха содержит гидрофобный фильтр, который пропускает воздух в первый канал 103 для текучей среды, одновременно предотвращая выпуск текучей среды из первого канала для текучей среды. Второе острие 105 связано с третьим каналом 107 для текучей среды, который проходит к соединителю 115 выпускного отверстия для текучей среды. Второй канал для текучей среды проходит между первым острием 102 и вторым острием 105, как будет описано далее со ссылкой на ФИГ. 14. Согласно варианту осуществления на ФИГ. 13, выпускное отверстие 111 для текучей среды соединено с третьим каналом 107 для текучей среды через гибкую трубку 114, так что выпускное отверстие для текучей среды может перемещаться относительно первого острия и второго острия. Выпускное отверстие 111 для текучей среды выполнено в виде люэр-активируемого клапана, и содержит ремешок 112, выполненный с возможностью оказания помощи пользователю в удалении выпускного отверстия для текучей среды из корпуса устройства для восстановления. Согласно варианту осуществления на ФИГ. 13 выпускное отверстие 111 для текучей среды примыкает к впускному отверстию 108 для воздуха, так что перемещающий механизм эффективно образует геометрическую цепь. Кроме того, в некоторых вариантах осуществления, как показано на ФИГ. 13, участки всех каналов для текучей среды компланарны друг другу в перемещающем механизме.

[163] В некоторых вариантах реализации настоящего изобретения каждое из остриев 102, 105 перемещающего механизма 100 может иметь соответствующую оболочку, предназначенную для герметизации и/или защиты каналов для текучей среды, расположенных в перемещающем механизме. Оболочки могут быть выполнены с возможностью сжатия и разрушения остриями 102, 105, когда острия прокалывают контейнеры. Такая конструкция может способствовать тому, чтобы стерилизованные каналы для текучей среды перемещающего механизма оставались стерильными во время хранения и транспортировки устройства для восстановления. Кроме того, оболочки могут обеспечивать изоляцию по текучей среде для остриев, что предотвращает потерю любой восстанавливающей текучей среды или лекарственного средства в случае, когда один контейнер прокалывается и соединяется по текучей среде с перемещающим механизмом раньше другого.

[164] ФИГ. 14 представляет собой вид сверху в поперечном сечении по линии 14-14 перемещающего механизма 100 согласно ФИГ. 13, показывающий геометрическое расположение различных каналов для текучей среды. Как показано на ФИГ. 14, первый канал 103 для текучей среды проходит между впускным отверстием 108 для воздуха и положением первого острия 102. Первый канал 103 для текучей среды определяет первый просвет 120 в первом острие. Второй канал 104 для текучей среды определяет второй просвет 122 в первом острие и третий просвет 124 во втором острие 105. Обратный клапан 109 расположен вдоль второго канала 104 для текучей среды. Наконец, третий канал 107 для текучей среды определяет четвертый просвет 126 во втором острие и проходит к соединителю 115 выпускного отверстия для текучей среды. Как отмечалось ранее, соединитель выпускного отверстия для текучей среды может иметь гибкую трубку, которая создает непрерывный канал для текучей среды к подвижному выпускному отверстию для текучей среды.

[165] Согласно варианту осуществления на ФИГ. 14 перемещающий механизм 100 имеет компактную прямоугольную форму. Параллельное схемообразное расположение каналов для текучей среды и первого и второго остриев 102, 105 таково, что размер устройства для восстановления, содержащего перемещающий механизм, может быть уменьшен для облегчения транспортировки и обращения. То есть, по меньшей мере часть канала для текучей среды изгибается сама на себя, а не проходит по одному прямолинейному пути. Как показано на ФИГ. 14, части первого канала 103 для текучей среды, второго канала 104 для текучей среды и третьего канала для текучей среды 107 параллельны друг другу. Действительно, каждый из каналов для текучей среды имеет участок, параллельный продольной оси Х-Х перемещающего механизма. Кроме того, согласно некоторым вариантам осуществления, как показано на ФИГ. 14, по меньшей мере часть первого канала 103 для текучей среды может быть зеркально отражена поперек продольной оси Х-Х, образуя по меньшей мере часть второго канала 104 для текучей среды. Аналогичным образом по меньшей мере часть второго канала 104 для текучей среды может быть зеркально отражена поперек продольной оси Х-Х, образуя третий канал 107 для текучей среды. Соответственно, каналы для текучей среды по меньшей мере частично симметричны относительно продольной оси, чтобы уменьшить общий размер перемещающего механизма. Следует отметить, что в то время как первый, второй и третий каналы для текучей среды на ФИГ. 14 содержат криволинейные участки, где направление потока текучей среды изменяется, можно использовать любую подходящую конструкцию для изменения направления канала для текучей среды. Например, в некоторых вариантах реализации настоящего изобретения каналы для текучей среды могут содержать один или большее количество угловых участков, пересекающих направление канала для текучей среды.

[166] Несмотря на то, что перемещающий механизм прямоугольной формы показан в варианте осуществления на ФИГ. 14, в других вариантах осуществления перемещающий механизм может иметь любую подходящую форму. Например, перемещающий механизм может иметь круглую, эллиптическую, квадратную или другую подходящую форму, и настоящее изобретение не ограничивается этим.

[167] Согласно варианту осуществления на ФИГ. 14 перемещающий механизм 100 может иметь прямоугольный размер, подходящий для размещения в компактном устройстве для восстановления. То есть общая ширина W перемещающего устройства меньше общей длины L перемещающего устройства. В частности, согласно варианту осуществления на ФИГ. 14 соотношение между длиной L и шириной W может составлять от 3 до 5. Соответственно, длина перемещающего механизма может быть в 3-5 раз больше ширины перемещающего механизма, что делает его подходящим для размещения линейно расположенных контейнеров. Поскольку перемещающий механизм может содержать подвижное выпускное отверстие для текучей среды, соединенное с помощью гибкой трубки (см. ФИГ. 13), каналы для текучей среды, проходящие между остриями 102, 105, впускным отверстием 108 и соединителем 115 выпускного отверстия для текучей среды, могут быть расположены параллельно, чтобы уменьшить общий размер устройства для восстановления, использующего перемещающий механизм. Иными словами, первый канал 103 для текучей среды и третий канал 107 для текучей среды огибают друг друга, чтобы проходить параллельно второму каналу 104 для текучей среды, тем самым уменьшая общую длину перемещающего механизма без существенного увеличения ширины. Конечно, в других вариантах реализации настоящего изобретения может быть использовано любое подходящее отношение длины к ширине, поскольку настоящее изобретение не ограничивается этим.

[168] ФИГ. 15 представляет собой блок-схему одного варианта реализации способа восстановления и доставки лекарственной текучей среды. На этапе 500 первый и второй контейнеры размещают внутри корпуса, при этом верхняя часть корпуса по меньшей мере частично закрывает первый и второй контейнеры. Первый и второй контейнеры могут содержать восстанавливающую текучую среду и лекарственное средство для восстановления, соответственно. В некоторых вариантах реализации настоящего изобретения этап 500 может быть опущен, и способ может начинаться с этапа 502. На этапе 502 к верхней части корпуса прикладывают усилие, перемещая верхнюю часть из первого неактивированного положения во второе активированное положение. Приложение силы к верхней части может включать приложение силы к верхней части в линейном направлении к плоской поверхности, на которой размещен корпус. На этапе 504 первый контейнер прокалывается первым острием, а второй контейнер прокалывается вторым острием, когда верхняя часть перемещается в активированное положение. На этапе 506 текучей среде позволяют течь из первого контейнера во второй контейнер, чтобы заместить вакуум во втором контейнере. Обеспечение протекания текучей среды во второй контейнер может включать перемещение текучей среды через обратный клапан, расположенный между первым и вторым остриями, и вытеснение текучей среды во второй контейнер со скоростью, которая может способствовать восстановлению. На этапе 508 текучую среду смешивают с лекарственным продуктом или лекарственным средством во втором контейнере для получения лекарственной текучей среды. На этапе 510 шприц (или другое устройство для доставки) соединяют с выпускным отверстием для текучей среды для забора лекарственной текучей среды из второго контейнера.

[169] ФИГ. 16 представляет собой блок-схему другого варианта реализации способа восстановления и доставки лекарственной текучей среды. На этапе 600 первый и второй контейнеры размещают внутри корпуса, при этом верхняя часть корпуса по меньшей мере частично закрывает первый и второй контейнеры. Первый и второй контейнеры могут содержать восстанавливающую текучую среду и лекарственное средство для восстановления, соответственно. В некоторых вариантах реализации настоящего изобретения этап 600 может быть опущен, и способ может начинаться с этапа 602. На этапе 602 к верхней части корпуса прикладывают усилие, перемещая верхнюю часть из первого неактивированного положения во второе активированное положение. Приложение силы к верхней части может включать приложение силы к верхней части в линейном направлении к плоской поверхности, на которой размещен корпус. На этапе 604 первый контейнер прокалывается первым острием, а второй контейнер прокалывается вторым острием, когда верхняя часть перемещается в активированное положение. На этапе 606 текучей среде позволяют течь из первого контейнера во второй контейнер, чтобы заместить вакуум во втором контейнере. Обеспечение протекания текучей среды во второй контейнер может включать перемещение текучей среды через обратный клапан, расположенный между первым и вторым остриями, и вытеснение текучей среды во второй контейнер со скоростью, которая может способствовать восстановлению. На этапе 608 к выпускному отверстию для текучей среды подсоединяют шприц для забора по меньшей мере части лекарственной текучей среды из второго контейнера. Например, в одном варианте реализации настоящего изобретения ручка шприца может быть перемещена от выпускного отверстия для текучей среды. На этапе 610 отобранную порцию лекарственной текучей среды помещают обратно во второй контейнер с помощью шприца. Например, этап 610 можно выполнить, нажимая на ручку шприца по направлению к выпускному отверстию для текучей среды, увеличивая давление лекарственной текучей среды.

[170] В некоторых вариантах осуществления этапы 608 и 610, показанные на ФИГ. 16, можно использовать в процессах, в которых вакуум отсутствует или недостаточен во втором контейнере для перекачивания восстанавливающей текучей среды из первого контейнера во второй контейнер. В таком варианте реализации настоящего изобретения шприц можно использовать для забора текучей среды из первого контейнера во второй контейнер и, наконец, в шприц. После того, как текучая среда, по меньшей мере частично, находится внутри шприца, извлеченная часть текучей среды может быть помещена обратно во второй контейнер для смешивания содержимого первого контейнера и второго контейнера, и процесс может повторяться до тех пор, пока содержимое первого контейнера и второго контейнера не будут смешаны в достаточной степени.

[171] ФИГ. 17 представляет собой блок-схему другого варианта реализации способа восстановления и доставки лекарственной текучей среды. На этапе 650 первый и второй контейнеры размещают внутри корпуса, при этом верхняя часть корпуса по меньшей мере частично закрывает первый и второй контейнеры. Первый и второй контейнеры могут содержать восстанавливающую текучую среду и жидкое лекарственное средство для восстановления, соответственно. В некоторых вариантах реализации настоящего изобретения этап 650 может быть опущен, и способ может начинаться с этапа 652. На этапе 652 к верхней части корпуса прикладывают усилие, перемещая верхнюю часть из первого неактивированного положения во второе активированное положение. Приложение силы к верхней части может включать приложение силы к верхней части в линейном направлении к плоской поверхности, на которой размещен корпус. На этапе 654 первый контейнер прокалывается первым острием, а второй контейнер прокалывается вторым острием, когда верхняя часть перемещается в активированное положение. На этапе 656 текучей среде позволяют течь из первого контейнера во второй контейнер. Согласно варианту осуществления на ФИГ. 17 текучая среда не может автоматически течь из первого контейнера во второй контейнер. Тем не менее, восстанавливающая текучая среда и жидкое лекарственное средство могут по меньшей мере частично смешиваться после прокалывания контейнеров. На этапе 658 к выпускному отверстию для текучей среды подсоединяют шприц для забора по меньшей мере части лекарственной текучей среды из второго контейнера. Например, в одном варианте реализации настоящего изобретения ручка шприца может быть перемещена от выпускного отверстия для текучей среды. На этапе 658 все жидкое лекарственное средство и восстанавливающая текучая среда могут быть набраны в шприц за один раз. На необязательном этапе 660 отобранную порцию лекарственной текучей среды помещают обратно во второй контейнер с помощью шприца. Например, этап 660 может быть выполнен путем нажатия на ручку шприца в направлении выпускного отверстия для текучей среды. Этап 660 может использоваться, если лекарственное средство и восстанавливающая текучая среда недостаточно смешаны. В некоторых случаях этапы 658 и 660 могут быть повторены для более тщательного смешивания восстанавливающей текучей среды и лекарственного средства.

[172] ФИГ. 18 представляет собой схематическую иллюстрацию одного варианта реализации устройства 700 для восстановления, связанного с одним или большим количеством удаленных устройств. Как показано на ФИГ. 18 устройство для восстановления аналогично по форме и размеру устройству для восстановления, описанному со ссылкой на ФИГ. 2. Устройство для восстановления содержит корпус 701, содержащий верхнюю часть 702 и нижнюю часть 704. Верхняя часть выполнена с возможностью скольжения относительно нижней части, а внутренняя направляющая 705 размещена в верхней части для поддержки и направления верхней части, когда она скользит между неактивированным положением и активированным положением. Согласно варианту осуществления на ФИГ. 18, устройство 700 для восстановления содержит процессор 708 (например, программируемый логический контроллер), расположенный в нижней части 704, вместе с устройством 710 связи и внутренним источником питания, выполненным в виде батареи 712. Процессор выполнен с возможностью выполнения последовательности из одной или большего количества машиночитаемых инструкций, хранящихся в энергозависимой или энергонезависимой памяти, расположенной в нижней части 704. Устройство связи выполнено с возможностью передачи сигналов согласно меньшей мере одному из проводных и беспроводных протоколов. Например, модуль связи может быть выполнен как беспроводной приемопередатчик, выполненный с возможностью связи с одним или большим количеством удаленных устройств с использованием одного или большего количества из Bluetooth, Bluetooth Low-Energy (Bluetooth с низким энергопотреблением), Wi-Fi, 802.15.4, ZigBee, GSM, HSPA, CDMA и/или любой другой подходящий протокол. Батарея 712 может быть любой подходящей батареей, такой как никель-металлгидридная, литий-ионная или щелочная батарея, поскольку настоящее описание не ограничено этим.

[173] В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать маркировку, такую как QR-код или другую идентифицирующую метку (например, штрих-код). Такую маркировку можно использовать, чтобы устройство для восстановления можно было связать с приложением (например, приложением для смартфона) или иным образом отслеживать с помощью дополнительного удаленного устройства (например, смартфона). В некоторых вариантах реализации настоящего изобретения сканирование QR-кода с помощью соответствующего считывающего устройства или камеры может импортировать информацию о дозировке лекарственного средства, идентификации лекарственного средства и/или объеме лекарственного средства, помещенного в устройство для восстановления, в дополнительное удаленное устройство для отображения пользователю. Дополнительное устройство может также отслеживать время, дозировку, частоту, информацию о партии лекарственного средства и другие важные с медицинской точки зрения параметры, чтобы дать возможность пользователю или врачу отслеживать продолжительный терапевтический процесс. В некоторых вариантах реализации настоящего изобретения QR-код или другая маркировка могут быть скрыты от глаз внутри корпуса устройства для восстановления или иным образом заблокированы для доступа до активации устройства. Как только устройство активировано, QR-код может быть открыт или иным образом доступен для сканирования пользователем.

[174] Согласно некоторым вариантам осуществления и как показано на ФИГ. 18, электроника устройства для восстановления может быть активирована только после активации устройства для восстановления. То есть процессор 708 и устройство 710 связи могут находиться в бездействующем, спящем режиме или быть электрически отключенными от источника питания, когда верхняя часть 702 находится в неактивированном положении. Когда верхняя часть 702 перемещается в активированное положение (например, ближе к нижней части 704, так что, например, самая нижняя поверхность верхней части находится ближе к основанию нижней части), один или большее количество переключателей могут сработать для «пробуждения» или подключения процессора и устройства связи к источнику питания. Соответственно, встроенный источник питания не будет разряжаться во время транспортировки и хранения и может сохранять заряд, достаточный для питания устройства для восстановления при его активации. Согласно варианту осуществления на ФИГ. 18 устройство для восстановления содержит первый датчик 716 Холла и второй датчик 718 Холла, расположенные в нижней части 704 корпуса. Датчики Холла выполнены с возможностью обнаружения непосредственного присутствия магнита 714, расположенного на верхней части корпуса. То есть первый датчик Холла выполнен с возможностью определять, когда верхняя часть 702 находится в неактивированном положении, в то время как второй датчик Холла выполнен с возможностью определять, когда верхняя часть 702 находится в активированном положении. Когда магнит 714 перемещается рядом со вторым датчиком 718 Холла, процессор 708 и устройство 710 связи могут активироваться. Конечно, хотя на ФИГ. 18 показаны датчики Холла, для определения положения верхней части можно использовать любой подходящий переключатель или датчик, включая линейный потенциометр или микропереключатель, но не ограничиваясь ими.

[175] В некоторых вариантах осуществления, и как показано на ФИГ. 18, устройство 700 для восстановления может содержать один или большее количество визуальных индикаторов 720, выполненных в виде светодиодов, которые указывают пользователю одно или большее количество состояний устройства для восстановления. Визуальные индикаторы могут управляться процессором 708 и могут активироваться перемещением верхней части 702 в активированное положение. Визуальные индикаторы могут указывать одно или большее количество состояний устройства для восстановления в ходе процесса восстановления. Например, в одном варианте реализации настоящего изобретения по меньшей мере один индикатор может указывать, когда устройство для восстановления активировано, а восстанавливающая текучая среда течет и смешивается с лекарственным средством. В другом примере по меньшей мере один индикатор может указывать, когда прошло достаточно времени для смешивания восстанавливающей текучей среды с лекарственным средством, исходя из входного сигнала от модуля часов реального времени, тем самым указывая, когда лекарственная текучая среда уже может быть извлечена из устройства для восстановления с помощью устройства для доставки (например, шприца). В соответствии с одним таким примером один или большее количество визуальных индикаторов 720 могут показывать первый цвет, когда восстанавливающая текучая среда смешивается с лекарственным средством, и показывать второй цвет после того, как восстанавливающая текучая среда смешивалась с лекарственным средством в течение заданного времени. В другом подобном примере один или большее количество визуальных индикаторов 720 могут мигать согласно первому шаблону, когда восстанавливающая текучая среда смешивается с лекарственным средством, и мигать согласно второму шаблону или светиться непрерывно определенным цветом после того, как восстанавливающая текучая среда смешивалась с лекарственным средством в течение заданного времени. В еще одном примере устройство для восстановления может содержать датчик ориентации (например, акселерометр, гироскоп и т.д.), а индикатор может указывать, когда устройство для восстановления находится в заданной ориентации или, наоборот, когда устройство для восстановления имеет ориентацию, отличную от заданной. Конечно, любой из приведенных выше примеров можно использовать отдельно или в любой комбинации друг с другом для передачи требуемой информации пользователю, поскольку настоящее описание не ограничивается этим.

[176] Индикация состояний визуальным индикатором может координироваться процессором 708, который может получать и обрабатывать информацию от одного или большего количества датчиков. В некоторых вариантах реализации настоящего изобретения визуальные индикаторы могут иметь цветовую кодировку для отображения общего состояния устройства для восстановления в ходе процесса восстановления. Например, визуальные индикаторы могут светиться красным цветом при возникновении ошибки, желтым цветом при смешивании восстанавливающей текучей среды с лекарственным средством внутри устройства и зеленым цветом при готовности лекарственной текучей среды к забору из устройства. Конечно, для обозначения любого требуемого состояния можно использовать любой подходящий цвет или шаблон мигания, поскольку настоящее описание не ограничивается этим. В некоторых вариантах реализации настоящего изобретения устройство 710 связи может также передавать состояние устройства для восстановления на удаленное устройство, как дополнительно описано ниже. В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать один или большее количество источников света, выполненных с возможностью освещения контейнеров, расположенных внутри устройства для восстановления.

[177] Согласно варианту осуществления на ФИГ. 18 устройство 700 для восстановления выполнено с возможностью связи с одним или большем количеством удаленных устройств, включая, без ограничения, персональный компьютер 721, мобильное устройство 722 и удаленный сервер 724. Информация, передаваемая посредством такой связи, может быть передана одной или большему количеству сторон, которые могут использовать эту информацию по-разному. Связь может быть односторонней в любом направлении или двусторонней. Связь может использовать любое подходящее количество локальных или внешних сетей, включая Интернет, для связи с удаленными устройствами. Например, в некоторых вариантах реализации настоящего изобретения устройство для восстановления может использовать протокол связи ближнего действия для связи с базовой станцией или локальным ретранслятором, такой как Bluetooth, ZigBee, инфракрасная передача и радиочастотная (РЧ) связь. Таким образом, если в устройстве для восстановления отсутствуют возможности связи с большим радиусом действия, такие как Wi-Fi или технология сотовой сети, или если пользователь не активировал эти коммуникационные возможности, то устройство для восстановления все еще может осуществлять беспроводную связь с локальным ретранслятором. В некоторых вариантах реализации настоящего изобретения устройство для восстановления может также использовать протокол связи ближнего действия для беспроводной связи с находящимися поблизости внешними устройствами, такими как мобильное устройство. В некоторых вариантах реализации настоящего изобретения устройство для восстановления может осуществлять беспроводную связь на больших расстояниях с другими внешними устройствами, например напрямую с удаленным сервером 724 или персональным компьютером 721. В некоторых вариантах реализации настоящего изобретения устройство для восстановления может отправлять сообщения, содержащие информацию, на одно или большее количество удаленных устройств. Информация может содержать данные о времени, дозировке, сведения о партии лекарственного средства и другие важные с медицинской точки зрения параметры. В некоторых вариантах реализации устройство для восстановления может содержать датчик глобальной системы позиционирования (GPS), выполненный с возможностью предоставления информации о местоположении процессору 708. В таком варианте реализации настоящего изобретения информация может содержать информацию о местоположении от датчика GPS. В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать акселерометр, выполненный с возможностью обнаружения движения и/или ориентации устройства для восстановления. В таком варианте реализации настоящего изобретения информация может содержать ориентацию, среднее ускорение и т.д. от акселерометра. В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать датчик температуры, выполненный с возможностью определения температуры устройства для восстановления. В таком варианте реализации настоящего изобретения информация может содержать текущую температуру, среднюю температуру, пиковую максимальную температуру, пиковую низкую температуру и т.д. от датчика температуры.

[178] В некоторых вариантах реализации настоящего изобретения устройство 700 для восстановления может прямо и/или косвенно взаимодействовать со множеством различных сторон, которые могут использовать информацию от устройства для восстановления и/или отправлять команды или другую информацию устройству для восстановления. В качестве первого примера информация от устройства для восстановления может быть отправлена прямо или косвенно пациенту. Пациент может получать информацию от визуальных индикаторов 720 на устройстве для восстановления, с мобильного устройства 722, на котором может быть запущено приложение-спутник для устройства для восстановления, или с удаленного сервера 724. Например, пациент может использовать мобильное устройство для получения информации с удаленного сервера 724 через интернет-сайт или другую программу. В некоторых вариантах реализации настоящего изобретения пользователь может иметь доступ к функции «обслуживания пациентов», которая может служить для пользователя неким вариантом обслуживания клиентов. Пользователь может подключиться к этой услуге с помощью телефонного звонка, текстового сообщения, веб-сайта, живого чата или другого подходящего формата связи для получения помощи, связанной с устройством для восстановления и/или лекарственным средством. Например, в некоторых вариантах реализации настоящего изобретения пациент может использовать функцию обслуживания пациента, чтобы пройти обучение по использованию устройства для восстановления и/или любых принадлежностей, относящихся к устройству для восстановления, устранению проблем, которые могут возникнуть, или чтобы задать любые вопросы, касающиеся устройства для восстановления или лекарственного средства. В некоторых вариантах реализации настоящего изобретения пациенты могут использовать функцию обслуживания пациентов, чтобы получить помощь по вопросам, связанным с оплатой и/или страхованием. Службе поддержки пациентов может потребоваться доступ к информации с устройства для восстановления, принадлежащего пациенту, чтобы помочь пациенту с некоторыми из этих проблем. В некоторых вариантах реализации настоящего изобретения информация может быть получена с удаленного сервера 724.

[179] В некоторых вариантах реализации настоящего изобретения устройство 700 для восстановления может прямо или косвенно связываться с поставщиком медицинских услуг, таким как больница, клиника, и персоналом, таким как медсестра или врач. Поставщик медицинских услуг может получать информацию с удаленного сервера 724 или другого внешнего устройства, такого как мобильное устройство 722, которое получает информацию от устройства 700 для восстановления. Или поставщик медицинских услуг может поддерживать прямую связь с устройством 700 для восстановления. Информация, которая может быть отправлена поставщику медицинских услуг, содержит, помимо прочего, информацию о том, когда была введена доза, сколько лекарственного средства было доставлено, какие симптомы возникли у пациента, и т.д. Поставщик медицинских услуг может использовать эту информацию для мониторинга соблюдения пациентом режима лечения и/или для определения эффективности лекарственного средства и/или режима дозирования лекарственного средства для пациента. Исходя из этой информации, поставщик медицинских услуг может, например, принять решение об обучении и/или поощрении пациента и/или может скорректировать лечение пациента. Связь между устройством для восстановления и поставщиком медицинских услуг может быть односторонней или двусторонней. Например, в некоторых вариантах реализации настоящего изобретения поставщик медицинских услуг может отправлять сообщения, такие как напоминания или уведомления, пациенту через само устройство для восстановления или на мобильное устройство, которое пациент использует вместе с устройством для восстановления, например, через приложение, работающее на мобильном устройстве, которое может быть предназначено для использования с устройством для восстановления и/или для конкретного лечения, в ходе которого используется устройство для восстановления. Через приложение на мобильном устройстве или через само устройство для восстановления пациент может отправлять вопросы или свои опасения непосредственно поставщику медицинских услуг, который затем может предоставить ответы пациенту.

[180] В некоторых вариантах реализации настоящего изобретения информация, передаваемая устройством 700 для восстановления, может быть интегрирована с электронной медицинской картой пациента. Медицинская карта может содержать такую информацию, как время приема дозы, количество доставленного лекарства, симптомы пациента и т.д.

[181] В некоторых вариантах реализации настоящего изобретения устройство 700 для восстановления может прямо или косвенно связываться с плательщиками, также известными как страховые компании. Плательщики могут использовать информацию, полученную с устройства для восстановления, для мониторинга таких аспектов, как соблюдение пациентом рекомендаций касательно лечения, эффективность лекарственного средства и эффективность схемы лечения. В некоторых вариантах реализации настоящего изобретения плательщик может пытаться поощрять или вознаграждать за определенное поведение. Например, плательщик может вознаградить пациентов за хорошее соблюдение рекомендаций касательно лечения, снизив ставки или предоставив скидки. Плательщик также может поощрять соблюдение рекомендаций касательно лечения, отправляя напоминания или уведомления о лечении пациентам и/или поставщикам медицинских услуг.

[182] В некоторых вариантах реализации настоящего изобретения информация, передаваемая посредством связи от устройства 700 для восстановления и/или на него, может использоваться для анализа данных, который может использоваться различными сторонами. Например, поставщик (например, производитель лекарственного средства и/или устройства для восстановления) может использовать информацию от устройства для восстановления, чтобы определить, какие функции чаще всего используются пользователями и когда, какие ошибки или проблемы возникают, и т.д. Информацию можно фильтровать по различным категориям, таким как возраст, пол, доход, уровень опыта и т.д. В некоторых вариантах реализации настоящего изобретения информация, собранная для анализа данных, может быть анонимной и не содержать PHI (информация о состоянии здоровья пациента). Однако в других вариантах реализации настоящего изобретения информация может содержать PHI.

[183] В некоторых вариантах реализации настоящего изобретения информация, полученная от устройства 700 для восстановления, может помочь обеспечить эффективность лекарственного средства. Авторы поняли, что вне клинических испытаний может быть трудно оценить действие лекарственного средства, распространенного среди широких кругов населения. Связь с устройствами для восстановления и другими источниками, такими как мобильные устройства и/или поставщики медицинских услуг, может помочь предоставить информацию о лекарственном средстве и/или эксплуатационных качествах устройства для восстановления. Информация о симптомах пациента и ходе лечения может быть получена от пациентов, например, с помощью электронного дневника симптомов, встроенного в сопутствующее приложение, работающее на мобильном устройстве, и/или может быть получено из заметок поставщика медицинских услуг, сделанных во время визита пациента в клинику. Собранная информация может помочь в разработке будущих составов и/или конструкций устройств для восстановления для поставщика, а положительные результаты могут быть использованы для продвижения использования лекарственного средства.

[184] В некоторых вариантах реализации настоящего изобретения информация, передаваемая посредством связи от устройства 700 для восстановления и/или на него, может использоваться для помощи в управлении цепочкой поставок. Информация может содержать идентификацию того, какое лекарственное средство использовалось и когда (например, путем отправки номера партии/группы или другого идентификатора, связанного с лекарственным средством). Информация может также включать географический регион использования лекарственного средства. Такая информация может помочь поставщику лекарственного средства понять спрос и предложение на лекарственное средство, т.е. в различных регионах мира, что отражает фактическое использование лекарственного средства (по сравнению с ограниченной информацией о выписанных рецептах). Это может помочь поставщику понять, следует ли хранить больше или меньше лекарственных средств в определенных регионах, следует ли усилить маркетинговые усилия в определенных регионах, и/или были ли прошлые маркетинговые усилия эффективными для увеличения спроса.

[185] В некоторых вариантах реализации устройство 700 для восстановления может содержать модуль беспроводной связи ближнего радиуса действия (NFC), который позволяет удаленному устройству, например смартфону, сопрягаться с устройством 710 связи. То есть модуль NFC может передавать информацию о сопряжении на устройство с соответствующим модулем NFC, позволяя избежать типичного процесса сопряжения. Такая конструкция может быть полезной для обеспечения связи с устройством для восстановления без предварительного сопряжения устройства или иной подготовки удаленного устройства для конкретного использования с устройством для восстановления.

[186] Следует отметить, что хотя в качестве варианта осуществления на ФИГ. 18 изображено устройство для восстановления, в других вариантах осуществления устройство, подобное показанному на ФИГ. 18, может представлять собой устройство для доставки лекарственной текучей среды, выполненное с возможностью объединения лекарственных текучих сред, а не для восстановления твердого лекарственного средства. Соответственно, различные признаки и способы, описанные со ссылкой на ФИГ. 18, также применимы к устройству для доставки лекарственных текучих сред, выполненному с возможностью объединения текучих сред, поскольку настоящее изобретение не ограничивается этим.

[187] В дополнение к вышесказанному следует отметить, что хотя устройство согласно ФИГ. 18 выполнено с возможностью доступа и доставки содержимого двух контейнеров, можно использовать любое подходящее количество контейнеров. Например, в некоторых вариантах осуществления устройство для доставки лекарственной текучей среды, подобное описанному со ссылкой на ФИГ. 18, может содержать один контейнер, два контейнера, три контейнера, четыре контейнера, пять контейнеров или любое подходящее количество контейнеров. Соответственно, различные признаки и способы, описанные со ссылкой на ФИГ. 18, также применимы к устройству для доставки или восстановления лекарственной текучей среды, имеющему любое количество контейнеров, поскольку настоящее изобретение не ограничивается этим.

[188] ФИГ. 19A-19B представляют собой схематические иллюстрации другого варианта реализации устройства для восстановления 800 в неактивированном состоянии и активированном состоянии, соответственно. Согласно изображенному варианту реализации настоящего изобретения устройство для восстановления содержит корпус 802, содержащий первый контейнер 300 и второй контейнер 350. Устройство также содержит первый привод 806А и второй привод 806В, выполненные в виде наклонных плоскостей. Первый и второй приводы выполнены с возможностью перемещения в корпус 802 для активации устройства для восстановления. В частности, приводы выполнены с возможностью перемещения соответствующего первого клина 808А и второго клина 808В. Первый и второй клинья выполнены с возможностью перемещения первого и второго контейнеров к основанию 804 корпуса 802 для прокалывания их первым острием и вторым острием, соответственно. То есть, как показано на ФИГ. 19A-19B, первый и второй приводы могут быть сжаты или иным образом вдавлены в корпус 802 для перемещения первого и второго клиньев вниз к основанию 804 корпуса. Поскольку наклонные плоскости приводов и клиньев взаимодействуют друг с другом, боковое движение приводов преобразуется в нисходящее движение клиньев, приводящее в движение и прокалывающее контейнеры. Такая конструкция может обеспечить механическое содействие для прокалывания контейнеров.

[189] ФИГ. 20A-20B представляют собой схематические иллюстрации другого варианта реализации устройства для восстановления 900 в неактивированном состоянии и активированном состоянии, соответственно. Как показано на ФИГ. 20A-20B, устройство для восстановления содержит корпус, имеющий верхнюю часть 902 и нижнюю часть 904. Верхняя часть является подвижной (например, скользящей) относительно нижней части, при этом верхняя часть перемещается к нижней части из неактивированного положения в активированное положение. Устройство для восстановления содержит болт 906, прикрепленный к нижней части. Гайка 908 и ручка 910 соединены резьбой с болтом и зафиксированы относительно верхней части. Соответственно, пользователь может повернуть ручку 910, чтобы переместить верхнюю часть к нижней части и активировать устройство для восстановления. При этом можно проколоть первый контейнер 300 первым острием 102 и второй контейнер 350 вторым острием 105.

[190] ФИГ. 21A-21B представляют собой схематические иллюстрации другого варианта реализации устройства для восстановления 1000 в неактивированном состоянии и активированном состоянии, соответственно. Как показано на ФИГ. 21A-21B, устройство для восстановления содержит корпус с верхней частью 1002 и нижней частью 1004. Верхняя часть является подвижной (например, скользящей) относительно нижней части, при этом верхняя часть перемещается к нижней части из неактивированного положения в активированное положение. Устройство для восстановления содержит рычаг 1008, соединенный с возможностью вращения с нижней частью 1004. Рычаг 1008 выступает из прорези 1006 в верхней части 1002, так что рычаг может прикладывать усилие к верхней части. Соответственно, для активации устройства для восстановления рычаг может быть перемещен из верхнего положения, показанного на ФИГ. 21A, вниз к нижней части, чтобы, соответственно, переместить верхнюю часть к нижней части. При этом можно проколоть первый контейнер 300 первым острием 102 и второй контейнер 350 вторым острием 105.

[191] ФИГ. 22 представляет собой вид в перспективе другого варианта реализации перемещающего механизма 1100. Как показано на ФИГ. 22, перемещающий механизм содержит первое острие 1111 и второе острие 1114, образованные как часть первой пластины 1102. Перемещающий механизм также содержит вторую пластину 1104, образующую каналы для текучей среды с первой пластиной, а также камеру 1117 фильтра с третьей пластиной 1106. Перемещающий механизм содержит впускное отверстие 1109 (например, впускное отверстие для воздуха), которое в некоторых вариантах реализации настоящего изобретения может содержать гидрофобный фильтр. Впускное отверстие соединено с первым каналом 1110 для текучей среды, который изгибается и проходит вверх по первому острию 1111. Второй канал 1112 для текучей среды проходит от первого острия 1111 до второго острия 1114. На втором канале для текучей среды расположен обратный клапан 1119, который обеспечивает односторонний поток от первого острия ко второму острию. Третий канал 1115 для текучей среды проходит от второго острия 1114 и содержит впускное отверстие 1116 фильтра. Впускное отверстие фильтра позволяет текучей среды течь из третьего канала для текучей среды между первой пластиной 1102 и второй пластиной 1104 в камеру 1117 фильтра, расположенную между второй пластиной 1104 и третьей пластиной 1106. Фильтр может быть расположен в камере фильтра для эффективной фильтрации лекарственной текучей среды, проходящей к выпускному отверстию для текучей среды. Расположение камеры фильтра позволяет использовать фильтры с большей площадью поверхности. Камера фильтра заканчивается выпускным отверстием 1118, которое может быть выполнено в виде или соединено с любым подходящим соединителем по текучей среде, как обсуждалось со ссылкой на предыдущие варианты реализации настоящего изобретения, описанные в данном документе.

[192] ФИГ. 23 представляет собой вид сбоку в поперечном сечении перемещающего механизма согласно ФИГ. 22, выполненном по линии 23-23. Как показано на ФИГ. 23, перемещающий механизм образован из трех отдельных пластин. Первая пластина 1102 содержит первое острие 1111 и второе острие 1114. Вторая пластина 1104 образует каналы для текучей среды с первой пластиной, а камера 1117 фильтра с третьей пластиной 1106. Третья пластина образует камеру фильтра со второй пластиной 1104. Следует отметить, что, хотя перемещающий механизм согласно ФИГ. 22 состоит из трех отдельных пластин, перемещающий механизм может состоять из одной цельной детали или из любого подходящего количества компонентов, образующих различные каналы для текучей среды. Например, в некоторых вариантах реализации настоящего изобретения перемещающий механизм может быть образован двумя отдельными пластинами, которые соединены друг с другом, образуя множество каналов для текучей среды.

[193] Как также показано на ФИГ. 23, каналы для текучей среды проходят в просветы первого и второго острия. То есть первый канал 1110 для текучей среды проходит в первый просвет 1120, расположенный в первом острие 1111. Третий канал 1115 для текучей среды проходит в четвертый просвет 1126, расположенный во втором острие 1114.

[194] ФИГ. 24 представляет собой вид сверху в поперечном сечении по линии 24-24 перемещающего механизма согласно ФИГ. 22, а ФИГ. 25 представляет собой вид сверху в поперечном сечении по линии 25-25 перемещающего механизма согласно ФИГ. 22. Как показано на ФИГ. 24, каналы для текучей среды расположены в виде контура, аналогичного ранее рассмотренным здесь вариантам реализации. То есть первый канал 1110 для текучей среды и третий канал 1115 для текучей среды расположены зеркально параллельно второму каналу 1112 для текучей среды. Однако вместо размещения выпускного отверстия 1118 рядом с впускным отверстием 1109, выпускное отверстие 1118 расположено на противоположной стороне перемещающего механизма напротив впускного отверстия 1116 фильтра. Как показано на ФИГ. 24, первый канал 1110 для текучей среды проходит в первый просвет 1120. Второй канал 1112 для текучей среды проходит из второго просвета 1122 в третий просвет 1124. Третий канал 1115 для текучей среды проходит от четвертого просвета 1126 до впускного отверстия 1116 фильтра. На ФИГ. 25 показана камера 1117 фильтра, имеющая форму беговой дорожки или прямоугольника. Камера фильтра выполнена с возможностью приема и удержания плоского фильтра (например, 1-микронного фильтра), который фильтрует текучую среду, проходящую через камеру фильтра. Согласно варианту осуществления на ФИГ. 25 выпускное отверстие 1118 выполнено таким образом, что текучая среда течет вниз из впускного отверстия 1116 фильтра, прежде чем быть втянутой обратно через выпускное отверстие для доставки пациенту. Такая конструкция гарантирует, что текучая среда проходит через фильтр перед доставкой. ФИГ. 26 представляет собой вид в перспективе другого варианта реализации перемещающего механизма 1200. Как показано на ФИГ. 26, перемещающий механизм содержит два корпуса остриев, разделенных трубкой. То есть корпус 1202 первого острия содержит первое острие 1203 и впускное отверстие 1204. Корпус 1210 второго острия содержит второе острие 1211. Соединяет корпуса остриев трубка 1220. Трубка 1220 может быть гибкой или жесткой. Такая конструкция позволяет изменять расстояние между центрами остриев 1203, 1211 для различных размеров контейнеров с использованием одних и тех же корпусов остриев. То есть трубку 1220 можно переставлять, чтобы она имела различную длину и соответствовала вариантам реализации устройства для восстановления разного размера.

[195] ФИГ. 27 представляет собой вид сбоку в поперечном сечении по линии 27-27 перемещающего механизма 1200 согласно ФИГ. 26, а ФИГ. 28 представляет собой вид сверху в поперечном сечении по линии 28-28 перемещающего механизма. Как показано на ФИГ. 27-28, перемещающий механизм 1200 имеет линейную компоновку. Корпус 1202 первого острия содержит впускное отверстие, соединенное с первым каналом 1205 для текучей среды. Первый канал для текучей среды проходит от впускного отверстия к первому просвету 1206, расположенному в первом острие 1203. В некоторых вариантах реализации настоящего изобретения впускной патрубок 1204 для воздуха может содержать гидрофобный фильтр для предотвращения потери текучей среды из перемещающего механизма, в то же время позволяя воздуху поступать в перемещающий механизм. Корпус первого острия также содержит второй канал 1208 для текучей среды, соединенный со вторым просветом 1207, расположенным в первом острие. Второй канал для текучей среды соединен с трубкой 1220 и, в частности, каналом 1221 для текучей среды трубки. Корпус 1210 второго острия содержит третий канал 1212 для текучей среды, который соединен с каналом 1221 для текучей среды трубки и продолжается до третьего просвета 1214, расположенного во втором острие 1211. Соответственно, второй канал 1208 для текучей среды, канал 1221 для текучей среды трубки и третий канал 1212 для текучей среды образуют непрерывный канал для текучей среды от второго просвета 1207 до третьего просвета 1214. Обратный клапан 1213 расположен в третьем канале 1212 для текучей среды и обеспечивает односторонний поток из второго канала 1207 в третий канал 1214. Корпус второго острия также содержит четвертый просвет 1215, расположенный во втором острие 1211. Четвертый канал 1216 для текучей среды проходит между четвертым просветом 1215 и камерой 1217 фильтра. Камера фильтра, в свою очередь, соединена с выпускным отверстием 1218, через которое текучая среда может отводиться из перемещающего механизма. Фильтр может быть расположен в камере фильтра для фильтрации текучей среды, выводимой из перемещающего механизма.

[196] ФИГ. 29 представляет собой схематическое изображение в поперечном сечении варианта реализации острия 1300. Как показано на ФИГ. 29, острие содержит первый канал 1302 для текучей среды, который заканчивается первым открытым концом 1304. Согласно варианту осуществления на ФИГ. 29, первый открытый конец наклонен относительно направления S введения острия под углом α. В частности, первый открытый конец перпендикулярен направлению прокалывания или введения острия, а α равен 90 градусам. Соответственно, если текучая среда быстро выходит из первого открытого конца 1304, текучая среда может создавать вихрь в контейнере для облегчения смешивания восстанавливающей текучей среды и лекарственного средства. Как показано на ФИГ. 29 острие содержит второй канал 1306 для текучей среды, оканчивающийся вторым открытым концом 1308. В отличие от первого открытого конца второй открытый конец параллелен направлению введения острия. Конечно, в других вариантах реализации настоящего изобретения первый и второй открытые концы могут быть симметричными или иметь любую комбинацию углов относительно направления введения острия, поскольку настоящее изобретение не ограничивается этим.

[197] ФИГ. 30 представляет собой схематическое изображение в поперечном сечении другого варианта реализации острия 1400. Как показано на ФИГ. 30, острие содержит первый канал 1402 для текучей среды, который заканчивается первым открытым концом 1404. В соответствии с вариантом реализации, изображенным на ФИГ. 30, первый открытый конец наклонен относительно направления S введения острия под углом β. В частности, первый открытый конец наклонен относительно направления введения острия под неперпендикулярным углом β, равным приблизительно 45 градусам. Соответственно, если текучая среда быстро выходит из первого открытого конца 1404, текучая среда может создавать вихрь в контейнере для облегчения смешивания восстанавливающей текучей среды и лекарственного средства. Как показано на ФИГ. 30, острие содержит второй канал 1406 для текучей среды, оканчивающийся вторым открытым концом 1408. В отличие от первого открытого конца второй открытый конец параллелен направлению введения острия. Конечно, в других вариантах реализации настоящего изобретения первый открытый конец или второй открытый конец могут быть наклонены относительно направления введения острия под любым подходящим углом. В некоторых вариантах реализации настоящего изобретения угол открытого конца относительно направления введения острия может составлять 15 градусов, 30 градусов, 60 градусов, 75 градусов или любой другой угол от 1 до 90 градусов.

[198] ФИГ. 31 представляет собой схематическое изображение в поперечном сечении другого варианта реализации острия 1500. Как показано на ФИГ. 31, острие содержит первый канал 1502 для текучей среды, который заканчивается множеством первых открытых концов 1504A, 1504B, 1504C. Согласно варианту осуществления на ФИГ. 31 первые открытые концы расположены под углом относительно направления S введения острия. Конструкция первого канала для текучей среды с множеством открытых концов может изменять характеристики потока текучей среды, быстро проходящей через первый канал для текучей среды. Например, несколько открытых концов могут уменьшить общую силу и скорость текучей среды, выходящей из первого канала потока текучей среды, по сравнению с конструкцией, имеющей один первый открытый конец. Как показано на ФИГ. 31 острие содержит второй канал 1506 для текучей среды, оканчивающийся вторым открытым концом 1508. В отличие от первых открытых концов второй открытый конец параллелен направлению введения или прокалывания острием.

[199] В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать выпускное отверстие для текучей среды, которое с возможностью отсоединения удерживается в корпусе устройства для восстановления до тех пор, пока не будет присоединено устройство для доставки. На ФИГ. 32A-32D показаны схематические иллюстрации другого варианта реализации одного такого устройства для восстановления 1600. Как показано на ФИГ. 32A-32D, устройство для восстановления содержит корпус с верхней частью 1602 и нижней частью 1604. Верхняя часть является подвижной (например, скользящей) относительно нижней части, при этом верхняя часть перемещается к нижней части из неактивированного положения в активированное положение. Верхняя часть 1602 корпуса содержит вырез 1606, который выполнен с возможностью выборочного обеспечения физического доступа к выпускному отверстию 1610 для текучей среды, расположенному внутри корпуса устройства для восстановления. То есть выпускное отверстие 1610 для текучей среды физически недоступно, когда корпус находится в неактивированном положении, но физически доступно через вырез 1606, когда приводится в действие устройство для восстановления. Выпускное отверстие 1610 для текучей среды удерживается с возможностью отсоединения внутри корпуса устройства для восстановления с помощью фиксаторов 1608, которые сконфигурированы так, чтобы упираться в выступы 1612, расположенные на выпускном отверстии 1610 для текучей среды. Фиксаторы и выступы расположены таким образом, что соединение устройства для доставки (например, шприца) с выпускным отверстием 1610 для текучей среды высвобождает выпускное отверстие для текучей среды из корпуса устройства для восстановления. Затем выпускное отверстие для текучей среды может быть удалено из корпуса и перемещено, поскольку выпускное отверстие 1610 для текучей среды соединено с перемещающим механизмом устройства для восстановления с помощью гибкой трубки 1616.

[200] В состоянии, показанном на ФИГ. 32А, устройство для восстановления находится в неактивированном состоянии. То есть верхняя часть 1602 не была перемещена к нижней части 1604. Соответственно, вырез 1606 не совмещен с выпускным отверстием 1610 для текучей среды, так что выпускное отверстие 1610 для текучей среды физически недоступно для пользователя. Согласно варианту реализации на ФИГ. 32А выпускное отверстие для текучей среды остается полностью внутри корпуса, когда устройство не активировано, хотя предполагаются и другие конфигурации. Например, выпускное отверстие для текучей среды может быть частично расположено в корпусе и заблокировано до тех пор, пока устройство для восстановления не будет активировано. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть видно пользователю до активации устройства для восстановления, но может быть по меньшей мере частично загороженным, так что выпускное отверстие для текучей среды не может быть физически доступно. Выпускное отверстие 1610 для текучей среды показано заштрихованными диагональными пунктирными линиями для ясности на ФИГ. 32A.

[201] В состоянии, показанном на ФИГ. 32В, устройство для восстановления активировано. То есть верхняя часть 1602 корпуса была перемещена к нижней части 1604 корпуса. Как обсуждалось со ссылкой на другие типовые варианты реализации настоящего изобретения, описанные в данном документе, активация устройства для восстановления может предполагать прокалывание контейнеров для текучей среды внутри корпуса устройства для восстановления. Как показано на ФИГ. 32В, вырез 1606 совмещен с выпускным отверстием 1610 для текучей среды, так что выпускное отверстие 1610 для текучей среды физически доступно пользователю за пределами корпуса устройства для восстановления. Как показано на ФИГ. 32В, выступы 1612 выпускного отверстия 1610 для текучей среды расположены внутри фиксаторов 1608 (т.е. на внутренней стороне фиксаторов относительно корпуса устройства для восстановления). Соответственно, хотя выпускное отверстие 1610 для текучей среды физически доступно, фиксаторы 1608 разъемно удерживают выпускное отверстие для текучей среды внутри корпуса устройства для восстановления. Кроме того, фиксаторы 1608 могут обеспечивать сопротивление трения против вращения выпускного отверстия 1610 для текучей среды внутри корпуса устройства для восстановления. В варианте реализации согласно ФИГ. 32В фиксаторы и выпускное отверстие для текучей среды выполнены таким образом, что полное соединение устройства для доставки с выпускным отверстием для текучей среды высвобождает выпускное отверстие для текучей среды из корпуса устройства для восстановления. То есть, в некоторых вариантах реализации выпускное отверстие для текучей среды может оставаться в корпусе устройства для восстановления до тех пор, пока подходящее устройство для доставки не будет полностью присоединено к устройству для восстановления. В варианте реализации согласно ФИГ. 32В фиксаторы выполнены с возможностью приложения вращательного усилия к выпускному отверстию 1610 для текучей среды устройством для доставки для высвобождения выступов 1612 из фиксаторов, как будет описано далее со ссылкой на ФИГ. 32С. Согласно варианту реализации на ФИГ. 32В вырез 1606 может иметь такой размер и форму, что верхняя часть 1602 корпуса может препятствовать физическому доступу пользователя к выпускному отверстию 1610 для текучей среды с помощью чего-либо, кроме соответствующего устройства для доставки. Например, размер и форма выреза могут быть такими, что несколько пальцев не могут быть вставлены в вырез для захвата выпускного отверстия 1610 для текучей среды, а устройство для доставки, такое как шприц, может быть вставлено через вырез для взаимодействия с выпускным отверстием для текучей среды. Таким образом, вырез 1606 может способствовать правильному использованию устройства для доставки для соединения выпускного отверстия для текучей среды с устройством для доставки.

[202] В состоянии, показанном на ФИГ. 32C, устройство 1614 для доставки (например, шприц) соединено с выпускным отверстием 1610 для текучей среды, расположенным внутри устройства для восстановления. В варианте реализации на ФИГ. 32A-32D выпускное отверстие 1610 для текучей среды содержит наружную резьбу и выполнено как люэр-активируемое устройство. Соответственно, устройство 1614 для доставки содержит соответствующие резьбы, выполненные с возможностью взаимодействия с резьбой выпускного отверстия для текучей среды. Когда устройство для восстановления находится в состоянии, показанном на ФИГ. 32В, устройство 1614 для доставки может быть соединено резьбой с выпускным отверстием для текучей среды (например, путем вращения устройства для доставки по часовой стрелке), в то время как фиксаторы 1608 обеспечивают сопротивление трения для сохранения вращательного положения выпускного отверстия для текучей среды. Поскольку устройство для доставки имеет резьбовое соединение, выпускное отверстие 1610 для текучей среды может оставаться внутри корпуса устройства для восстановления до тех пор, пока устройство для доставки не будет полностью присоединено к выпускному отверстию для текучей среды. Как только устройство для доставки будет полностью присоединено, дальнейшее вращение устройства для доставки может преодолеть сопротивление трения фиксаторов 1608 и повернуть выпускное отверстие 1610 для текучей среды в состояние, показанное на ФИГ. 32C, где выступы 1612 больше не совмещены с фиксаторами 1608. Это вращение выпускного отверстия для текучей среды может указывать пользователю, что устройство для доставки полностью присоединено к выпускному отверстию для текучей среды и что выпускное отверстие для текучей среды может быть отсоединено от корпуса устройства для восстановления.

[203] Как показано на ФИГ. 32D, выпускное отверстие 1610 для текучей среды высвобождено из корпуса устройства для восстановления и удалено через вырез 1606. Как отмечалось ранее, выступы 1612 могут выйти из фиксаторов 1608 после того, как устройство 1614 для доставки будет соединено резьбой с выпускным отверстием 1610 для текучей среды. Соответственно, потянув за устройство 1614 для доставки, можно удалить выпускное отверстие 1610 для текучей среды через вырез 1606. Как показано на ФИГ. 32D, выпускное отверстие для текучей среды соединено с устройством для восстановления через гибкую трубку 1616, так что выпускное отверстие 1610 для текучей среды можно перемещать в требуемое положение. Когда выпускное отверстие 1610 для текучей среды удаляется из корпуса устройства для восстановления, гибкая трубка 1616 может выдвигаться или разматываться изнутри корпуса устройства для восстановления.

[204] Хотя один вариант реализации корпуса устройства для восстановления, содержащего выпускное отверстие для текучей среды, разъемно удерживаемое в корпусе до тех пор, пока не будет присоединено устройство для доставки, описан со ссылкой на ФИГ. 32A-32D, предполагаются другие конфигурации, и настоящее изобретение не ограничивается этим. Например, в некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть соединено с корпусом устройства для восстановления хрупким соединением, которое можно сломать путем соединения устройства для доставки с выпускным отверстием для текучей среды. В некоторых вариантах реализации настоящего изобретения подсоединение устройства для доставки к выпускному отверстию для текучей среды может освободить защелку, удерживающую выпускное отверстие для текучей среды в корпусе устройства для восстановления. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может иметь фрикционную посадку с корпусом устройства для восстановления, при этом соединение устройства для доставки с выпускным отверстием для текучей среды преодолевает фрикционную посадку. Любое подходящее движение или комбинации движений устройства для доставки могут быть использованы пользователем для освобождения выпускного отверстия для текучей среды из корпуса устройства для восстановления, включая толкание, вытягивание, вращение и скручивание.

[205] Другой типовой вариант перемещающего механизма 2100 показан на ФИГ. 33-35. Как показано на ФИГ. 33, перемещающий механизм содержит первое острие 11 и второе острие 14. Как показано на ФИГ. 35, перемещающий механизм содержит впускное отверстие 136 (например, впускное отверстие для воздуха), которое в некоторых вариантах реализации настоящего изобретения может содержать гидрофобный фильтр. Перемещающий механизм может, в некоторых вариантах реализации настоящего изобретения, содержать камеру 137 фильтра для приема гидрофобного фильтра впускного отверстия. Впускное отверстие 136 соединено с первым каналом 291 для текучей среды, который образует первый просвет через первое острие 11. Второй канал для текучей среды, содержащий второй просвет 282, трубку 290 и третий просвет 293, соединяет первое острие 11 со вторым острием 14. Третий просвет 293 проходит через второе острие 14. На втором канале для текучей среды расположен обратный клапан 271, который обеспечивает односторонний поток от первого острия ко второму острию. Третий канал для текучей среды, содержащий четвертый просвет 286, проходящий через второе острие 14, и канал 135 для текучей среды, соединяет по текучей среде второе острие 14 с выпускным отверстием 298. В некоторых вариантах реализации настоящего изобретения трубка может подсоединяться к выпускному отверстию 298 для направления текучей среды к выпускному отверстию для текучей среды (например, люэровский соединитель или другой соединитель) для введения пользователю.

[206] Первое острие 11 может быть выполнено как часть первой пластины 262 или прикреплено к ней иным образом, а второе острие 14 может быть выполнено как часть второй пластины 264 или прикреплено к ней иным образом. Первая и вторая пластины могут состыковаться друг с другом посредством фиксатора 280. В некоторых вариантах реализации настоящего изобретения фиксатор 280 может быть образован выступом 284 на второй пластине 264, входящим в углубление 283 на первой пластине 262. Следует понимать, что положения выступа и углубления могут быть обратными. Кроме того, могут использоваться другие формы фиксатора, такие как множественные выступы/углубления, другие формы пилы или любая другая подходящая форма.

[207] В типовом варианте реализации на ФИГ. 33-35 канал 135 для текучей среды представляет собой формованный канал, который может быть сформован как часть второй пластины 264 или иным образом прикреплен к ней. Однако следует понимать, что возможны и другие реализации канала 135 для текучей среды. В других вариантах реализации настоящего изобретения канал 135 для текучей среды может представлять собой трубку, гипотрубку или любую другую подходящую конструкцию, поскольку данный аспект этим не ограничивается.

[208] В типовом варианте реализации на ФИГ. 33-35 трубка 290 соединяет первое острие 11 со вторым острием 14. В некоторых вариантах реализации пластины 262, 264 могут иметь углубления 78, 79, соответственно, для размещения трубки 290. Однако следует иметь в виду, что в других вариантах реализации настоящего изобретения для соединения первого и второго острия вместо трубки можно использовать формованный канал для текучей среды или любую другую подходящую конструкцию.

[209] Как видно на ФИГ. 33, в некоторых вариантах реализации настоящего изобретения перемещающий механизм может содержать оболочки 85, 87 остриев, которые закрывают острия 11, 14 до активации устройства для восстановления. Поскольку во время активации контейнеры проталкиваются вниз на острия, острия могут проколоть оболочки остриев и проникнуть в контейнеры. В некоторых вариантах реализации настоящего изобретения оболочки остриев могут способствовать предотвращению проникновения инородных веществ в каналы для текучей среды путем закрытия просветов остриев перед использованием и/или способствовать предотвращению непреднамеренного преждевременного прокалывания контейнеров.

[210] Оболочки остриев могут быть изготовлены из силикона, пластика, эластомера или любого другого подходящего материала.

[211] Как обсуждалось выше, в некоторых вариантах реализации настоящего изобретения устройство для восстановления может быть выполнено таким образом, что физический доступ к выпускному отверстию для текучей среды может быть затруднен до активации. Как также обсуждалось выше, в некоторых вариантах реализации настоящего изобретения к выпускному отверстию для текучей среды может быть присоединен гибкий ремешок. Доступ пользователя к гибкому ремешку может быть разрешен после совмещения выреза в верхней части корпуса с приемником для выпускного отверстия для текучей среды. Согласно одному аспекту в некоторых вариантах реализации настоящего изобретения гибкий ремешок, например язычок, может быть частью или иным образом прикреплен к крышке, закрывающей выпускное отверстие для текучей среды. Потянув за ремешок, можно снять крышку с выпускного отверстия для текучей среды, чтобы открыть выпускное отверстие для текучей среды для соединения с другим компонентом, таким как шприц или другое устройство для доставки. В некоторых вариантах реализации настоящего изобретения выпускное отверстие для текучей среды выполнено с возможностью перемещения относительно корпуса, так что, потянув за ремешок, можно удалить выпускное отверстие для текучей среды из корпуса. В некоторых вариантах реализации настоящего изобретения удерживающая сила между выпускным отверстием для текучей среды и корпусом может быть меньше удерживающей силы между крышкой и выпускным отверстием для текучей среды, так что вытягивание язычка сначала вызывает удаление выпускного отверстия для текучей среды из корпуса, а затем вызывает удаление крышки с выпускного отверстия для текучей среды. Однако в других вариантах реализации настоящего изобретения выпускное отверстие для текучей среды закреплено относительно корпуса и не предназначено для вытягивания из корпуса во время использования.

[212] Один типовой вариант реализации устройства 3200 для восстановления показан на ФИГ. 36, где устройство имеет корпус 420, имеющий верхнюю часть 421 и нижнюю часть 422. Устройство содержит выпускное отверстие 430 для текучей среды, закрепленное на нижней части 422 корпуса. В типовом варианте реализации согласно ФИГ. 36 выпускное отверстие 430 для текучей среды может быть выполнено с фланцами 440 или иным образом прикреплено к ним, которые, в свою очередь, могут быть прикреплены к удлинениям 250 нижней части 422 корпуса. В некоторых вариантах реализации настоящего изобретения дополнительные фланцы могут быть расположены позади удлинений 250 и могут прикрепляться к язычкам для обеспечения дополнительного удерживающего усиления. Однако следует понимать, что выпускное отверстие для текучей среды может быть прикреплено к нижней части корпуса с помощью любого подходящего крепежного приспособления, поскольку этот аспект этим не ограничивается.

[213] Крышка 432 с язычком 434 закрывает выпускное отверстие 430 для текучей среды. Язычок 434 может быть гибким, так что, когда верхняя часть 421 корпуса находится в неактивированном состоянии, внутренняя поверхность верхней части 421 давит на язычок 434, так что язычок находится в сложенном или иным образом сжатом состоянии. Когда верхняя часть 421 протолкнута вниз, вырез 424 на верхней части 421 может совместиться с выпускным отверстием 430 для текучей среды и крышкой 432, что позволяет язычку 434 развернуться и выйти из выреза 424 для доступа пользователя.

[214] На ФИГ. 37A-37C показаны различные этапы работы устройства 3200 для восстановления. На ФИГ. 37А устройство находится в неактивированном состоянии. Вырез 424 верхней части 421 корпуса расположен на расстоянии от выпускного отверстия для текучей среды, а язычок может находиться в загнутом состоянии, например упираться во внутреннюю поверхность верхней части 421. Таким образом, физический доступ к язычку и выпускному отверстию для текучей среды затруднен из-за верхней части корпуса. В некоторых вариантах реализации настоящего изобретения язычок может быть скрыт от глаз. В других вариантах реализации настоящего изобретения язычок может быть виден, например, если верхняя часть сделана из прозрачного материала, но язычок может оставаться недоступным для пользователя.

[215] Чтобы перевести устройство в активированное состояние, показанное на ФИГ. 37В, пользователь может протолкнуть вниз верхнюю часть 421 корпуса, в результате чего верхняя часть 421 будет скользить вниз к нижней части 422 корпуса. Движение верхней части 421 вниз приводит вырез 424 в совмещение с выпускным отверстием 430 для текучей среды и крышкой 432, позволяя язычку 434 развернуться и выйти из выреза 424.

[216] Затем пользователь может потянуть за язычок 434, чтобы снять крышку 432, тем самым открывая выпускное отверстие 430 для текучей среды, как показано на ФИГ. 37C. Когда выпускное отверстие 430 для текучей среды открыто, пользователь может присоединить шприц или другое устройство для доставки к выпускному отверстию 430 для текучей среды.

[217] Другой типовой вариант устройства 3300 для восстановления показан на ФИГ. 38-40D, где устройство имеет корпус 820, имеющий верхнюю часть 821 и нижнюю часть 822. Устройство содержит выпускное отверстие 830 для текучей среды, которое может перемещаться относительно нижней части 822 корпуса. Как показано в виде с пространственным разделением компонентов на ФИГ. 38 и 39, выпускное отверстие 830 для текучей среды может быть выполнено с зажимом 310 или прикреплено к нему иным образом. Зажим 310 может иметь первую ножку 317 и вторую ножку 319. Перед активацией зажим разъемно соединяется с нижней частью 822 корпуса. После активации пользователь может отсоединить зажим от нижнего корпуса, вытащив выпускное отверстие для текучей среды из корпуса. Как видно на ФИГ. 39, внутренняя направляющая 823 нижней части 822 корпуса может иметь прорезь 306, размер которой позволяет разместить вторую ножку 319 зажима 310. Зажим показан полностью взаимодействующим с прорезью 306 на ФИГ. 38. Как показано на ФИГ. 38, когда 310 полностью взаимодействует с прорезью 306, зажим 310 и прорезь 306 могут быть расположены вертикально под выпускным отверстием 830 для текучей среды. Однако в других вариантах реализации настоящего изобретения зажим и/или прорезь могут быть расположены в разных положениях относительно выпускного отверстия для текучей среды, например вертикально над выпускным отверстием для текучей среды, слева или справа от него.

[218] В этом типовом варианте реализации настоящего изобретения крышка 840 с язычком 842 может закрывать выпускное отверстие 430 для текучей среды до активации устройства. Когда пользователь тянет за язычок 842 после того, как устройство активировано, вторая ножка 319 скользит и выходит из прорези 306, отсоединяя таким образом зажим и выпускное отверстие 830 для текучей среды от нижней части 822 корпуса. Как таковой, язычок 842 может функционировать как ремешок, за который пользователь может потянуть, чтобы удалить выпускное отверстие для текучей среды из корпуса. В некоторых вариантах реализации настоящего изобретения удерживающая сила крышки 840 на выпускном отверстии 830 для текучей среды может быть больше, чем удерживающая сила зажима 310 на нижней части 822 корпуса. Таким образом, вытягивание за язычок 842 может сначала привести к тому, что зажим 310 выйдет и отделится от прорези 306 до того, как крышка 840 отделится от выпускного отверстия 830 для текучей среды.

[219] В некоторых вариантах реализации настоящего изобретения вырез 824 в верхней части 821 может включать удлиненное отверстие 825 для обеспечения возможности перемещения зажима 310 через вырез.

[220] На ФИГ. 40A-40D показаны различные этапы работы устройства 3300 для восстановления. На ФИГ. 40А устройство находится в неактивированном состоянии. Вырез 824 в верхней части 821 корпуса расположен на расстоянии от выпускного отверстия 830 для текучей среды, а язычок может находиться в загнутом состоянии, упираясь во внутреннюю поверхность верхней части 821. Таким образом, физический доступ к язычку и выпускному отверстию для текучей среды может быть затруднен из-за верхней части корпуса.

[221] Чтобы перевести устройство в активированное состояние, показанное на ФИГ. 40В, пользователь может протолкнуть вниз верхнюю часть 821 корпуса, в результате чего верхняя часть 821 скользит вниз к нижней части 822 корпуса. Движение верхней части 821 вниз приводит вырез 824 в совмещение с выпускным отверстием для текучей среды и крышкой 840, позволяя язычку 842 развернуться и выйти из выреза 824.

[222] Затем пользователь может потянуть за язычок 842. Поскольку удерживающая сила крышки 840 на выпускном отверстии для текучей среды превышает удерживающую силу зажима 310 на нижней части 822 корпуса, вытягивание за язычок 842 приводит к тому, что зажим выходит из прорези 306 нижней части 822 корпуса. В результате, как показано на ФИГ. 40C, крышка 840 и выпускное отверстие 830 для текучей среды, прикрепленное к крышке, могут вытягиваться из корпуса, когда пользователь тянет за язычок 842. После отсоединения выпускного отверстия 830 для текучей среды от нижней части 822 корпуса пользователь может продолжать тянуть за язычок 842, чтобы снять крышку 840 с выпускного отверстия 830 для текучей среды, тем самым открывая выпускное отверстие 830 для текучей среды, как показано на ФИГ. 40D. В некоторых вариантах реализации настоящего изобретения пользователь может потянуть за язычок 842 одной рукой, удерживая другой рукой часть выпускного отверстия 830 для текучей среды, зажим 310 и/или трубку 313, чтобы снять крышку 840 с выпускного отверстия 830 для текучей среды.

[223] Другой типовой вариант реализации устройства 3350 для восстановления показан на ФИГ. 41-43C, где устройство имеет корпус 920, имеющий верхнюю часть 921 и нижнюю часть 922. Подобно типовому варианту реализации на ФИГ. 38 устройство 3300 для восстановления содержит выпускное отверстие 940 для текучей среды, которое может перемещаться относительно нижней части 922 корпуса. Однако в этом варианте реализации, как показано на ФИГ. 41 и 42, выпускное отверстие 940 для текучей среды сформировано или иным образом прикреплено к двум зажимам, первому зажиму 320 и второму зажиму 322. Перед активацией первый зажим 320 и второй зажим 322 разъемно соединяются с нижней частью 922 корпуса. В некоторых вариантах реализации настоящего изобретения внутренняя направляющая 928 может содержать два выдвижных выступа 360, каждый из которых имеет прорезь 55. В некоторых вариантах реализации настоящего изобретения прорезь может быть образована двумя противоположными рычагами 51, 53. В других вариантах реализации настоящего изобретения прорезь может быть сквозным отверстием в язычке. Перед активацией устройства для восстановления зажимы 320, 322 выпускного отверстия 940 для текучей среды могут быть размещены в прорезях 55 для соединения выпускного отверстия для текучей среды с нижней частью 922 корпуса. Как показано на ФИГ. 41, если зажимы 320, 322 вставлены в прорези 55, прорези 55 и зажимы 320, 322 могут располагаться по бокам с левой и правой сторон выпускного отверстия для текучей среды. Однако в других вариантах реализации настоящего изобретения зажимы и/или прорези могут быть расположены в разных положениях относительно выпускного отверстия для текучей среды, например вертикально над и под выпускным отверстием для текучей среды.

[224] В некоторых вариантах реализации настоящего изобретения вырез 924 может содержать удлиненные отверстия 925, 926 для перемещения зажимов через вырез.

[225] В этом типовом варианте реализации настоящего изобретения крышка 930 с язычком 932 может закрывать выпускное отверстие 940 для текучей среды до активации устройства. Когда пользователь тянет за язычок 932 после того, как устройство было активировано, зажимы 320, 322 скользят через прорези 55 и выходят из них, тем самым отсоединяя зажимы и выпускное отверстие 940 для текучей среды от нижней части 922 корпуса. Как таковой, язычок 932 может функционировать как ремешок, за который пользователь может потянуть, чтобы удалить выпускное отверстие для текучей среды из корпуса. В некоторых вариантах реализации настоящего изобретения удерживающая сила крышки 930 на выпускном отверстии 940 для текучей среды может быть больше, чем удерживающая сила зажимов 320, 322 на нижней части 822 корпуса. Таким образом, вытягивание за язычок 932 может сначала привести к тому, что зажимы 320, 322 выйдут и отделятся от прорезей 55 до того, как крышка 930 отделится от выпускного отверстия 940 для текучей среды.

[226] На ФИГ. 43A-43C показаны различные этапы работы устройства 3350 для восстановления. На ФИГ. 43А устройство находится в неактивированном состоянии. Вырез 924 верхней части 921 корпуса расположен на расстоянии от выпускного отверстия 940 для текучей среды, а язычок может находиться в загнутом состоянии, упираясь во внутреннюю поверхность верхней части 921. Таким образом, физический доступ к язычку и выпускному отверстию для текучей среды может быть затруднен из-за верхней части 921 корпуса.

[227] Чтобы перевести устройство в активированное состояние, показанное на ФИГ. 43B, пользователь может протолкнуть вниз верхнюю часть 921 корпуса, в результате чего верхняя часть 921 скользит вниз к нижней части 922 корпуса. Движение верхней части 921 вниз приводит вырез 924 в совмещение с выпускным отверстием для текучей среды и крышкой 930, позволяя язычку 932 развернуться и выйти из выреза 924.

[228] Затем пользователь может потянуть за язычок 932. Поскольку удерживающая сила крышки 930 на выпускном отверстии для текучей среды превышает удерживающую силу зажимов 320, 322 на нижней части 922 корпуса, вытягивание за язычок 932 приводит к тому, что зажимы выходят из прорезей 55 нижней части 922 корпуса. В результате, как показано на ФИГ. 43C, крышка 930 и выпускное отверстие 940 для текучей среды, прикрепленное к крышке, могут вытягиваться из корпуса, когда пользователь тянет за язычок 932. После отсоединения выпускного отверстия 940 для текучей среды от нижней части 922 корпуса пользователь может продолжать тянуть за язычок 932, чтобы снять крышку 930 с выпускного отверстия 940 для текучей среды, тем самым открывая выпускное отверстие 940 для текучей среды.

[229] Хотя в варианте реализации согласно ФИГ. 38 используется одиночный зажим, а в варианте реализации согласно ФИГ. 41 используется два зажима, следует понимать, что можно использовать любое количество зажимов.

[230] Согласно одному аспекту устройство для восстановления может содержать один или большее количество элементов, помогающих удерживать контейнеры. Такие удерживающие элементы могут содействовать расположению контейнеров, например предотвращать преждевременное прокалывание контейнеров и/или способствовать прокалыванию контейнеров, облегчая совмещение контейнеров с остриями во время прокалывания. В некоторых вариантах реализации настоящего изобретения удерживающие контейнер элементы могут быть соединены с частью корпуса, которая перемещается во время активации. Например, в вариантах реализации настоящего изобретения, в которых верхняя часть корпуса проталкивается вниз пользователем для активации устройства для восстановления, с верхней частью корпуса могут быть соединены один или большее количество удерживающих контейнер элементов.

[231] В некоторых вариантах реализации настоящего изобретения удерживающий контейнер элемент содержит кольцо, которое окружает часть контейнера для удержания контейнера. В некоторых вариантах реализации настоящего изобретения кольцо может быть выполнено так, чтобы окружать плечевую часть контейнера. Внутренняя поверхность кольца может иметь контур, соответствующий форме плечевой части контейнера.

[232] В типовом варианте реализации, показанном на ФИГ. 38-40D и ФИГ. 44-48, устройство для восстановления содержит первое кольцо 740, окружающее первый контейнер 300, и второе кольцо 750, окружающее второй контейнер 350. Как будет более подробно описано ниже, кольца могут быть прикреплены к верхней части 821 корпуса. Окружая контейнеры, кольца могут служить для ограничения перемещения контейнеров из стороны в сторону.

[233] В некоторых вариантах реализации настоящего изобретения контейнеры могут опираться на часть колец. Как видно на ФИГ. 44, кольца 740, 750 имеют контур, соответствующий форме плеча 35 контейнеров. Например, кольцо 750 имеет внутреннюю поверхность 744, диаметр которой изменяется, создавая контурную поверхность. Внутренняя поверхность 744 переходит от первого диаметра ко второму, меньшему диаметру, чтобы приспособиться к профилю плеча 35 контейнера 350. В некоторых вариантах реализации настоящего изобретения поперечное сечение внутренней поверхности может иметь S-образную форму.

[234] Когда плечо контейнера упирается в контурную внутреннюю поверхность кольца, кольцо может служить для ограничения перемещения контейнеров в сторону остриев. Когда верхняя часть 821 корпуса перемещается к нижней части 822 корпуса во время активации устройства, кольца, прикрепленные к верхней части 821 корпуса, перемещаются к остриям, что позволяет контейнерам двигаться к остриям для прокалывания.

[235] В некоторых вариантах реализации настоящего изобретения внутренний контакт может быть соединен с внутренней поверхностью кольца. Внутренняя поверхность кольца может иметь большую жесткость, чем внутренний контакт. Внутренний контакт может служить элементом более тонкой регулировки размера, который может способствовать уменьшению зазора с контейнером. Внутренний контакт может представлять собой прокладку, формованные утолщения, проходящие радиально внутрь пальцы или любой другой подходящий контакт. Например, в одном типовом варианте реализации настоящего изобретения внутренняя поверхность кольца может включать окружную канавку, внутри которой находится прокладка.

[236] Следует понимать, что элемент, удерживающий контейнер, может взаимодействовать с различными частями контейнера. Например, в некоторых вариантах реализации настоящего изобретения элемент, удерживающий контейнер, может взаимодействовать с боковой стенкой корпуса, плечом, сужением, загибом и/или любой другой подходящей частью контейнера.

[237] Теперь рассмотрим крепление колец к корпусу. Как видно на ФИГ. 46, кольцо 740 может содержать множество проходящих в радиальном направлении выступающих частей 742, каждая из которых может содержать выемку 743. Как видно на ФИГ. 45, 47 и 48, верхняя часть 821 корпуса содержит множество выступов 745, форма которых соответствует форме выемок на кольцах. В типовом варианте реализации настоящего изобретения согласно графическим материалам выемки и выступы имеют полуэллипсоидальную форму. Кольца прикрепляются к верхней части корпуса путем сопряжения выступов верхней части 821 с выемками колец. В некоторых вариантах реализации настоящего изобретения для усиления крепления может использоваться дополнительные удерживающие средства, такие как адгезив или крепления. Однако в других вариантах реализации настоящего изобретения кольца крепятся к верхней части корпуса просто за счет защелкивания между выступами и выемками. Следует понимать, что выступы и выемки могут быть переставлены так, чтобы выемки располагались в верхней части корпуса, а выступы располагались на кольцах. Кроме того, хотя выступы и выемки, показанные в графических материалах, имеют полуэллипсоидальную форму, следует понимать, что они могут иметь полусферическую, форму прямоугольной призмы, коническую, усеченно-коническую, форму трапециевидной призмы или любую другую подходящую форму.

[238] В некоторых вариантах реализации настоящего изобретения крепление колец к корпусу может быть достигнуто с помощью адгезива, креплений и/или других приспособлений для крепления в качестве альтернативы или в дополнение к описанному выше устройству сопряжения выступов и углублений.

[239] Следует понимать, что в некоторых вариантах реализации настоящего изобретения кольца могут быть исключены. В некоторых вариантах реализации настоящего изобретения адгезив, застежки или другие приспособления для крепления могут использоваться для удержания контейнера(ов) относительно корпуса.

[240] В некоторых вариантах реализации настоящего изобретения удерживающий контейнер элемент содержит множество рычагов, которые по меньшей мере частично окружают часть контейнера для ограничения движения контейнера.

[241] В типовом варианте реализации настоящего изобретения, показанном на ФИГ. 47-49, устройство для восстановления содержит множество рычагов 456, отходящих от верхней части 821 корпуса. Как показано на ФИГ. 49, представляющей собой вид в поперечном сечении в перспективе, показывающий часть контейнеров 300, 350, вставленных в верхнюю часть 821 корпуса, множество рычагов 456 окружают контейнеры 300, 350. Множество рычагов 456 расположены радиально снаружи контейнеров и принимают нижний конец контейнеров.

[242] В некоторых вариантах реализации настоящего изобретения устройство для восстановления может содержать платформу, которая упирается в нижний конец контейнеров. Платформа может служить для заполнения зазора между корпусом и контейнером, чтобы предотвратить перемещение контейнера внутри корпуса до активации, т.е. во время транспортировки.

[243] В типовом варианте реализации настоящего изобретения, показанном на ФИГ. 47-48, устройство для восстановления содержит платформы 450, 451, выполненные с возможностью упора в нижний конец контейнеров. В типовом варианте реализации настоящего изобретения платформы имеют дугообразную форму. Однако в других вариантах реализации настоящего изобретения платформы могут иметь круглую, овальную, квадратную, куполообразную или любую другую подходящую форму. Платформы могут быть изготовлены из пены, эластомера, силикона или любого другого подходящего материала.

[244] В некоторых вариантах реализации настоящего изобретения устройство для восстановления может иметь модульную конструкцию, которая позволяет размещать контейнеры разных размеров в одном и том же корпусе. Например, платформы 450, 451 могут быть заменены платформами другой высоты и/или радиуса кривизны для размещения контейнеров разных размеров. Например, более короткие контейнеры можно использовать с тем же корпусом, используя платформу большей высоты. Аналогичным образом, множество рычагов 456 могут быть заменены другими рычагами, например рычагами, расположенными на разных расстояниях, для размещения контейнеров разного диаметра. В некоторых вариантах реализации настоящего изобретения множество рычагов и/или платформ могут быть предварительно отформованы или иным образом предварительно прикреплены к пластине, которая может быть прикреплена к внутренней части верхней части 821 корпуса. Пластины с различными комбинациями рычагов и/или платформ могут быть изготовлены для размещения контейнеров самых разных размеров и форм. Верхняя часть корпуса может быть выполнена с возможностью прикрепления к любой из этих пластин, что позволяет корпусу иметь модульную конструкцию, при которой один и тот же корпус можно использовать для размещения контейнеров разных размеров. Кроме того, кольца 740, 750 также могут быть заменены кольцами с разными внутренними диаметрами для размещения контейнеров разных размеров.

[245] Как обсуждалось выше, в некоторых вариантах реализации настоящего изобретения устройство для восстановления может включать один или большее количество элементов взаимодействия, которые позволяют верхней и нижней частям корпуса взаимодействовать друг с другом с возможностью скольжения. В некоторых вариантах реализации внутренняя направляющая может содержать один или большее количество элементов взаимодействия, которые с возможностью скольжения входят во взаимодействие с элементом(ами) на верхней части. Например, внутренняя направляющая может иметь канавки, имеющие такую форму, чтобы принимать ребра верхней части, при этом ребра могут скользить по канавкам. Компоненты могут быть перевернуты таким образом, чтобы канавки находились на верхней части, а ребра - на внутренней направляющей. Могут быть использованы другие конструкции скользящего взаимодействия, такие как другие направляющие, удлиненный элемент, проходящий через закрытый канал, или любая другая подходящая конструкция скользящего взаимодействия.

[246] В типовом варианте реализации настоящего изобретения согласно ФИГ. 45 внутренняя направляющая 823 может иметь канавки 760, в которые входят ребра 314, которые скользят внутри канавок 760, обеспечивая скользящее перемещение верхней части 821 относительно нижней части 822.

[247] ФИГ. 50А представляет собой вид сверху с пространственным разделением компонентов другого варианта реализации перемещающего механизма 3400. Согласно варианту реализации настоящего изобретения на ФИГ. 50А перемещающий механизм является модульным, так что количество соединений по текучей среде перемещающего механизма может быть увеличено или уменьшено для присоединения требуемого количества контейнеров. В конфигурации, показанной на ФИГ. 50A, перемещающий механизм выполнен с возможностью размещения трех контейнеров. Как показано на ФИГ. 50A, перемещающий механизм содержит впускной переходник 3402. Впускной переходник содержит впускное острие 3404, имеющее первый впускной канал 3406 острия и второй впускной канал 3408 острия. Первый впускной канал 3406 острия может быть соединен по текучей среде со впускным отверстием для воздуха, которое в некоторых вариантах реализации настоящего изобретения может содержать гидрофобный фильтр или обратный клапан. Второй впускной канал острия соединен с каналом 3410 для текучей среды впускного переходника, который позволяет текучей среде вытекать из подсоединенного контейнера из впускного переходника. В конкретном варианте реализации настоящего изобретения согласно ФИГ. 50A канал 3410 для текучей среды впускного переходника заканчивается впускным соединителем 3412 по текучей среде, который в показанном варианте реализации настоящего изобретения выполнен с возможностью приема трубки. Конечно, в других вариантах реализации настоящего изобретения могут использоваться другие соединители по текучей среде, поскольку настоящее изобретение ими не ограничивается. Расположение по текучей среде впускного переходника 3402 позволяет вводить воздух в контейнер через первый впускной канал 3406 острия, когда текучая среда вытекает из канала 3410 для текучей среды впускного переходника после того, как впускное острие прокалывает впускной контейнер. В некоторых вариантах реализации настоящего изобретения впускной переходник 3402 может содержать обратный клапан, выполненный с возможностью обеспечения однонаправленного потока из острия наружу через канал 3410 для текучей среды впускного переходника. Такая конструкция может гарантировать, что текучая среда не будет течь через первый впускной канал 3406 острия к впускному отверстию для воздуха.

[248] Согласно варианту реализации настоящего изобретения на ФИГ. 50А впускной переходник 3402 содержит соединение 3414 впускного переходника, выполненное с возможностью разъемного присоединения впускного переходника к другим переходникам (например, промежуточному переходнику 3420). В частности, в варианте осуществления согласно ФИГ. 50А соединение впускного переходника выполнено с возможностью разъемного соединения (например, фиксации) впускного переходника с промежуточным переходником 3420. Соединение промежуточного переходника на ФИГ. 50A содержит выступ 3416 и карман 3418, который выполнен с возможностью приема первого соединения промежуточного переходника 3435, имеющего соответствующую форму. Как будет обсуждаться далее со ссылкой на ФИГ. 50B, когда первое соединение 3435 промежуточного переходника и соединение 3414 впускного переходника взаимодействуют и зафиксированы, промежуточный переходник 3420 и впускной переходник не могут перемещаться друг относительно друга в первом направлении. В конкретном примере на ФИГ. 50A, при разъемной фиксации промежуточный переходник и впускной переходник могут сопротивляться перемещению друг относительно друга в плоскости (например, в плоскости x-y). Однако при разъемной фиксации соединение впускного переходника и соединение промежуточного переходника могут допускать относительное перемещение во втором направлении (например, в направлении z), что позволяет отсоединить переходники друг от друга. Согласно варианту реализации на ФИГ. 50А соединение впускного переходника симметрично. В других вариантах реализации настоящего изобретения впускной переходник может иметь неправильную форму или любую подходящую форму, позволяющую переходникам зафиксироваться друг с другом, поскольку настоящее изобретение не ограничивается этим. В варианте реализации настоящего изобретения согласно ФИГ. 50А соединение впускного переходника выполнено с возможностью приема соответствующего соединения. В других вариантах реализации настоящего изобретения соединение впускного переходника может быть выполнено с возможностью вхождения в соответствующее соединение. В варианте реализации согласно ФИГ. 50А соединение впускного переходника отделено и расположено на расстоянии от канала 3410 для текучей среды впускного переходника, так что любое физическое взаимное соединение и соединение по текучей среде являются рассоединенными. Такая конструкция может быть выгодна с точки зрения простоты изготовления и надежности соединения.

[249] Как показано на ФИГ. 50А, промежуточный переходник 3420 содержит первое соединение 3435 промежуточного переходника. Первое соединение промежуточного переходника содержит сужение 3436 и расширение 3437. Сужение 3436 выполнено с возможностью взаимодействия с выступом 3416 соединения 3414 впускного переходника. Точно так же расширение выполнено с возможностью взаимодействия с карманом 3418 соединения впускного переходника. Как будет обсуждаться далее со ссылкой на ФИГ. 51, расположение сужения, кармана, выступа и расширения позволяет надежно сцеплять переходники друг с другом. Как показано на ФИГ. 50A, промежуточный переходник также содержит второе соединение 3438 промежуточного переходника. Второе соединение промежуточного переходника выполнено с возможностью приема соединения соответствующей формы (например, соединения 3456 выпускного переходника). В варианте реализации согласно ФИГ. 50А первое соединение промежуточного переходника и второе соединение промежуточного переходника расположены на противоположных сторонах промежуточного переходника, хотя рассматриваются и другие конфигурации, как описано далее со ссылкой на ФИГ. 54. В некоторых вариантах реализации настоящего изобретения, как показано на ФИГ. 50А, второе соединение промежуточного переходника может иметь ту же форму и размер, что и соединение 3414 впускного переходника. В такой конструкции промежуточный переходник 3420 может быть заменен или дополнен другими копиями промежуточного переходника. То есть другой промежуточный переходник может быть заменен на промежуточный переходник 3420, или другой промежуточный переходник может использоваться для расширения перемещающего механизма 3400 (например, см. типовой вариант реализации настоящего изобретения на ФИГ. 52). Первое соединение промежуточного переходника (например, подобное первому соединению 3435 промежуточного переходника) может входить во второе соединение 3438 промежуточного переходника. Соответственно, при необходимости могут быть добавлены промежуточные переходники для увеличения количества остриев, чтобы соответствовать требуемому количеству контейнеров, которые в конечном итоге могут доставлять лекарственную текучую среду пациенту.

[250] Как показано на ФИГ. 50А, промежуточный переходник 3420 содержит промежуточное острие 3422, выполненное с возможностью прокалывания промежуточного контейнера. Промежуточное острие содержит первый канал 3424 промежуточного острия, соединенный по текучей среде с первым промежуточным каналом 3428 для текучей среды. Подобно впускному переходнику первый промежуточный канал для текучей среды заканчивается промежуточным соединителем 3430 для текучей среды (например, соединителем для трубки). Промежуточное острие также содержит второй канал 3426 промежуточного острия, соединенный по текучей среде со вторым промежуточным каналом 3432 для текучей среды. Как и первый промежуточный канал для текучей среды, второй промежуточный канал для текучей среды также заканчивается промежуточным соединителем 3434 для текучей среды (например, соединителем для трубки). Согласно варианту реализации на ФИГ. 50А, и как будет описано далее со ссылкой на ФИГ. 50B, первый промежуточный канал для текучей среды выполнен с возможностью соединения по текучей среде с каналом 3410 для текучей среды впускного переходника (например, через трубку). Второй промежуточный канал для текучей среды выполнен с возможностью соединения с каналом 3448 для текучей среды выпускного переходника. Соответственно, промежуточный переходник выполнен с возможностью образовывать канал для текучей среды от впускного переходника к выпускному переходнику. Как и во впускном переходнике 3402, каналы для текучей среды промежуточного переходника отделены от первого соединения 3435 промежуточного переходника и второго соединения 3438 промежуточного переходника.

[251] Согласно варианту реализации настоящего изобретения на ФИГ. 50А перемещающий механизм 3400 содержит выпускной переходник 3440. Выпускной переходник содержит выпускное острие 3442, содержащее первый канал 3444 выпускного острия, соединенный по текучей среде с каналом 3448 для текучей среды выпускного переходника. Подобно впускному переходнику 3402 и промежуточному переходнику 3420, выпускной канал для текучей среды переходника заканчивается выпускным соединителем 3450 для текучей среды (например, соединителем для трубки). Выпускное острие также содержит второй канал 3446 выпускного острия, соединенный по текучей среде с выпускным отверстием 3452. Выпускное отверстие 3452 соединено с соединением 3454 инфузионного набора, которое может позволить текучей среде из перемещающего механизма 3400 в конечном счете течь к пациенту. В других вариантах реализации настоящего изобретения инфузионный набор или другое устройство для доставки может подключаться непосредственно к выпускному отверстию 3452, поскольку настоящее изобретение не ограничивается этим.

[252] Как показано на ФИГ. 50A, выпускной переходник 3440 содержит соединение 3456 выпускного переходника. В варианте реализации согласно ФИГ. 50А соединение выпускного переходника сконфигурировано так, чтобы входить во второе соединение 3438 промежуточного переходника. Соединение выпускного переходника имеет размер и форму, соответствующие первому соединению 3435 промежуточного переходника. Соответственно, при желании, соединение выпускного переходника может также входить в соединение 3414 впускного переходника для разъемного присоединения выпускного переходника ко впускному переходнику. Такая конструкция может быть полезной, когда к перемещающему механизму должны быть подсоединены только два контейнера, так что промежуточный переходник 3420 может отсутствовать.

[253] ФИГ. 50B представляет собой вид в горизонтальной проекции перемещающего механизма согласно ФИГ. 50A в собранной конфигурации. Как показано на ФИГ. 50B, первое соединение 3435 промежуточного переходника входит в соединение 3414 впускного переходника. Соответственно, выступ 3416 взаимодействует с сужением 3436, а карман 3418 взаимодействует с расширением 3437. Таким образом, впускной переходник 3402 разъемно фиксируется с промежуточным переходником 3420. Аналогично, как показано на ФИГ. 50В, соединение 3456 выпускного переходника входит во второе соединение 3438 промежуточного переходника, так что промежуточный переходник и выпускной переходник 3440 зафиксированы с возможностью разъединения. Соответственно, впускной переходник, промежуточный переходник и выпускной переходник физически соединены друг с другом через соединения.

[254] Отдельно от физических соединений посредством соединений переходники соединены по текучей среде с образованием непрерывного канала для текучей среды между впускным острием 3404, промежуточным острием 3422 и выпускным острием 3442, и, в конечном счете, выпускным отверстием 3452, так что текучая среда может быть доставлена в пациенту через инфузионный набор или другое устройство для доставки (например, шприц). Как показано на ФИГ. 50B, канал 3410 для текучей среды впускного переходника соединен по текучей среде с первым промежуточным каналом 3428 для текучей среды первой трубкой 3460. Первая трубка соединена со впускным соединителем 3412 для текучей среды и первым промежуточным соединителем 3430 для текучей среды. Канал 3448 для текучей среды выпускного переходника соединен со вторым промежуточным каналом 3432 для текучей среды с помощью второй трубки 3462. Вторая трубка соединена с выпускным соединителем 3450 для текучей среды и вторым промежуточным соединителем 3434 для текучей среды. Соответственно, впускной переходник, промежуточный переходник и выпускной переходник соединены по текучей среде последовательно. В некоторых вариантах реализации настоящего изобретения соединители для текучей среды могут быть быстроразъемными соединителями для трубок. В некоторых вариантах реализации настоящего изобретения переходники могут содержать встроенные трубки, выполненные с возможностью соединения трубок других переходников. В таком варианте реализации настоящего изобретения могут использоваться быстроразъемные фитинги или другие фитинги. В других вариантах реализации настоящего изобретения для соединения по текучей среде переходников можно использовать любой подходящий соединитель, поскольку настоящее изобретение не ограничивается этим.

[255] Следует отметить, что хотя трубки и соединители трубок используются в варианте реализации настоящего изобретения, показанном на ФИГ. 50B, для соединения по текучей среде различных переходников можно использовать любой подходящий канал для текучей среды. Например, трубка, соединяющая переходники, может быть жесткой или гибкой трубкой. Кроме того, в некоторых вариантах реализации настоящего изобретения переходник может содержать встроенные соединители для текучей среды и каналы для текучей среды, отдельные от соединений, чтобы обеспечить соединение по текучей среде без дополнительных компонентов, таких как трубки.

[256] В некоторых вариантах реализации настоящего изобретения перемещающий механизм согласно ФИГ. 50A-50B можно использовать для восстановления или объединения. В некоторых вариантах реализации настоящего изобретения промежуточный переходник и/или выпускной переходник могут быть выполнены с возможностью приема и соединения контейнера, содержащего твердое лекарственное средство (например, лиофилизированное твердое вещество). В других вариантах реализации настоящего изобретения промежуточный переходник и/или выпускной переходник могут быть выполнены с возможностью приема и соединения контейнера, содержащего лекарственную текучую среду. Любое количество контейнеров, содержащих твердое лекарственное средство или лекарственную текучую среду, может быть использовано с перемещающим механизмом в соответствии с вариантами реализации настоящего изобретения, описанными в настоящем документе, поскольку настоящее изобретение не ограничивается этим.

[257] Следует отметить, что хотя каналы для остриев и каналы для текучей среды описаны и помечены отдельно в варианте реализации настоящего изобретения, показанном на ФИГ. 50A-50B, в других вариантах реализации настоящего изобретения каналы для остриев и каналы для текучей среды можно рассматривать как единый компонент. Например, переходник может быть сформован таким образом, что канал для текучей среды образует канал острия.

[258] Как обсуждалось ранее, модульный перемещающий механизм согласно ФИГ. 50A-50B может иметь множество различных конфигураций для размещения необходимого количества контейнеров. Например, в некоторых вариантах реализации настоящего изобретения впускной переходник и выпускной переходник могут использоваться вместе для подачи текучей среды из двух контейнеров (например, впускного контейнера и выпускного контейнера). В качестве другого примера в некоторых вариантах реализации настоящего изобретения впускной переходник и выпускной переходник могут использоваться с двумя промежуточными переходниками для доставки текучей среды из четырех контейнеров (например, впускного контейнера, первого промежуточного контейнера, второго промежуточного контейнера и выпускного контейнера). Таким образом, количество переходников может быть увеличено и сокращено по желанию для любого количества контейнеров, включая, помимо прочего, два контейнера, три контейнера, четыре контейнера, пять контейнеров, шесть контейнеров, семь контейнеров и восемь контейнеров.

[259] Хотя в варианте реализации согласно ФИГ. 50A-50B соединение впускного переходника выполнено с возможностью приема соединения промежуточного переходника или соединения выпускного переходника в качестве гнезда, в других вариантах реализации настоящего изобретения расположение может быть обратным. То есть в некоторых вариантах реализации настоящего изобретения соединение промежуточного переходника или соединение выпускного переходника может быть выполнено с возможностью приема соединения впускного переходника. В альтернативном варианте реализации настоящего изобретения соединение промежуточного переходника или соединение выпускного переходника могут быть выполнены в виде гнезда, выполненного с возможностью приема выступающего соединения впускного переходника. В некоторых вариантах реализации настоящего изобретения соединение переходника может содержать гнездовую часть и выступающую часть, так что соединение принимает соответствующую выступающую часть другого соединения, а также входит в соответствующую гнездовую часть другого соединения. Таким образом, может быть использовано любое подходящее соединение, посредством которого переходники могут быть физически соединены друг с другом для любого варианта реализации настоящего изобретения, описанного в настоящем документе, поскольку настоящее изобретение не ограничивается этим.

[260] ФИГ. 51 представляет собой схематический вид одного варианта реализации соединения переходника перемещающего механизма, показывающий типовое сопряженное взаимодействие для закрепления переходников перемещающего механизма вместе. Как показано на ФИГ. 51, первое соединение 3500 выполнено в виде гнезда и содержит выступ 3502 и карман 3504. Второе соединение 3550 сконфигурировано так, чтобы входить в первое соединение 3500, и содержит сужение 3552 и расширение 3554. Как показано на ФИГ. 51 форма и размер первого соединения совпадают с формой и размером второго соединения. Расширение 3554 выполнено с возможностью приема в кармане 3504, а выступ 3502 выполнен с возможностью взаимодействия с сужением 3552. Как показано на ФИГ. 51, выступ 3502 и сужение 3552 имеют ширину меньше, чем ширина кармана 3504 и расширения 3554. В частности, карман 3504 имеет ширину А кармана, выступ 3502 имеет ширину В выступа, расширение 3554 имеет ширину С расширения, а сужение 3552 имеет ширину D сужения. Ширина А кармана приблизительно равна ширине C расширения, где ширина расширения немного меньше ширины кармана (например, в пределах 1% от ширины кармана), чтобы расширение могло поместиться в кармане. Точно так же ширина B выступа приблизительно равна ширине D сужения, причем ширина сужения немного меньше ширины выступа (например, в пределах 1% от ширины выступа), чтобы сужение могло поместиться внутри выступа. Ширина А кармана больше ширины В выступа (т.е. ширина В выступа меньше ширины А кармана). Точно так же ширина C расширения больше ширины D сужения (т.е. ширина D сужения меньше ширины C расширения). Соответственно, когда второе соединение принимается в первом соединении, соединения не могут перемещаться друг относительно друга в плоскости (например, в плоскости x-y). Однако соединения могут перемещаться друг относительно друга во втором направлении (например, в направлении z), которое в показанном варианте реализации настоящего изобретения перпендикулярно плоскости. В других вариантах реализации настоящего изобретения может быть предотвращено перемещение соединений друг относительно друга в первом направлении, и они могут перемещаться друг относительно друга во втором направлении. В некоторых вариантах реализации настоящего изобретения второе направление может быть поперечным (например, перпендикулярным) первому направлению.

[261] Следует отметить, что хотя один вариант реализации соединения показан на ФИГ. 51, в других вариантах реализации могут использоваться другие соединения. Например, соединительная пара, используемая для физического соединения нескольких переходников, может быть соединением шип-паз, переходником с Т-образным пазом и адаптером Т-образного паза или любым другим подходящим соединением. В некоторых вариантах реализации настоящего изобретения соединение может содержать выступы для защиты от ошибок, выполненные для помощи пользователю в совмещении и соединении нескольких переходников. В некоторых вариантах реализации настоящего изобретения соединения могут иметь форму, выполненную с возможностью управления направлением перемещающего механизма, образованного несколькими переходниками. Например, в некоторых вариантах реализации настоящего изобретения соединения переходника могут соединяться в одной ориентации.

[262] ФИГ. 52 представляет собой вид в горизонтальной проекции другого варианта реализации перемещающего механизма 3600. Согласно варианту реализации настоящего изобретения на ФИГ. 52 перемещающий механизм такой же, как на ФИГ. 50A-50B, за исключением того, что добавлен второй промежуточный переходник 3602, позволяющий перемещающему механизму соединяться с четырьмя контейнерами. То есть перемещающий механизм содержит впускной переходник 3402, первый промежуточный переходник 3420 и выпускной переходник 3440, имеющие конфигурацию, подобную конфигурации, показанной на ФИГ. 50A-50B. В варианте реализации настоящего изобретения согласно ФИГ. 52 второй промежуточный переходник 3602 идентичен первому промежуточному переходнику. То есть второй промежуточный переходник содержит второе промежуточное острие 3604, имеющее третий канал 3606 промежуточного острия, соединенный с третьим промежуточным каналом 3610 для текучей среды, и четвертый канал 3608 промежуточного острия, соединенный с четвертым промежуточным каналом 3614 для текучей среды. Третий промежуточный канал 3610 для текучей среды и четвертый промежуточный канал 3614 для текучей среды заканчиваются промежуточными соединителями 3612, 3616 для текучей среды (например, соединителями для трубок). Второй промежуточный переходник также содержит третье соединение 3618 промежуточного переходника и четвертое соединение 3620 промежуточного переходника. Третье соединение 3618 промежуточного переходника входит во второе соединение 3438 промежуточного переходника. В четвертое соединение промежуточного переходника входит соединение 3456 выпускного переходника. Соответственно, второе соединительное соединение промежуточного переходника может быть соединено разъемно и/или зафиксировано со вторым соединением промежуточного переходника и соединением выпускного переходника в последовательной конфигурации. Согласно варианту реализации настоящего изобретения на ФИГ. 52 второе соединение промежуточного переходника взаимозаменяемо с первым соединением промежуточного переходника. Соответственно, при желании третье соединение промежуточного переходника может входить в соединение 3414 впускного переходника. Соответственно, в некоторых вариантах реализации настоящего изобретения четвертое соединение промежуточного переходника может принимать первое соединение 3435 промежуточного переходника.

[263] Как показано на ФИГ. 52, соединения по текучей среде между переходниками выполнены трубками, как и на ФИГ. 50B. В частности, первая трубка 3460 соединяет по текучей среде канал 3410 для текучей среды впускного переходника с первым промежуточным каналом 3428 для текучей среды. Вторая трубка 3462 соединяет по текучей среде второй промежуточный канал 3432 для текучей среды с третьим промежуточным каналом 3610 для текучей среды. Наконец, третья трубка 3464 соединяет по текучей среде четвертый промежуточный канал 3614 для текучей среды с каналом 3448 для текучей среды выпускного переходника. Как обсуждалось ранее со ссылкой на ФИГ. 50А-50В, на ФИГ. 52 физические соединения между переходниками через соединения отделены и/или разнесены от соединений по текучей среде между переходниками.

[264] В варианте реализации согласно ФИГ. 52, различные переходники соединены по текучей среде и физически соединены последовательно. В других вариантах реализации настоящего изобретения переходники могут быть соединены по текучей среде или физически соединены параллельно. Например, в некоторых вариантах реализации настоящего изобретения впускной переходник, первый промежуточный переходник и второй промежуточный переходник могут быть соединены по текучей среде с выпускным переходником. Например, трубки от каждого впускного переходника, первого промежуточного переходника и второго промежуточного переходника могут соединяться Y-образным соединением с каналом 3448 для текучей среды выпускного переходника. В таком варианте реализации настоящего изобретения первый промежуточный канал 3428 для текучей среды и третий промежуточный канал 3610 для текучей среды могут функционировать как впускные отверстия для воздуха. Для вариантов реализации настоящего изобретения, в которых один или большее количество каналов для текучей среды выполнены в виде впускных отверстий, каналы для текучей среды могут содержать обратные клапаны, выполненные с возможностью обеспечения поступления воздуха в соответствующий канал для текучей среды, но препятствующие выпуску текучей среды через соответствующий канал для текучей среды. В некоторых других вариантах реализации настоящего изобретения каналы для текучей среды могут содержать гидрофобные фильтры, выполненные с возможностью обеспечения поступления воздуха в соответствующий канал для текучей среды, но препятствующие выпуску текучей среды через соответствующий канал для текучей среды. В варианте реализации настоящего изобретения согласно ФИГ. 52 первый промежуточный канал 3428 для текучей среды и третий промежуточный канал 3610 для текучей среды могут содержать обратные клапаны, позволяющие воздуху проходить в каналы, но не позволяя текучей среде вытекать из каналов. Конечно, любая подходящая параллельная, последовательная конфигурация или комбинация параллельной и последовательной конфигурации по текучей среде может быть использована для доставки лекарственной текучей среды из перемещающего механизма, поскольку настоящее изобретение не ограничивается этим. Дополнительные примеры конфигурации по текучей среде с комбинацией параллельных и последовательных каналов потока будут обсуждаться со ссылкой на типовой вариант реализации настоящего изобретения согласно ФИГ. 53.

[265] Согласно типовым вариантам реализации настоящего изобретения, описанным в данном документе, любое подходящее количество обратных клапанов может быть использовано в одном или большем количестве каналов для текучей среды переходника, поскольку настоящее изобретение не ограничивается этим. Обратные клапаны могут обеспечивать однонаправленный поток текучей среды из переходника, независимо от того, используется ли канал для текучей среды в качестве впускного отверстия для воздуха или нет. В тех случаях, когда канал для текучей среды представляет собой впускное отверстие для воздуха, обратный клапан может препятствовать выходу текучей среды через впускное отверстие для воздуха, позволяя воздуху выходить из прикрепленного контейнера. Однако в альтернативных случаях, когда канал для текучей среды является впускным отверстием для текучей среды, обратный клапан может обеспечивать однонаправленный поток. Таким образом, в некоторых вариантах реализации настоящего изобретения переходник может содержать по меньшей мере один обратный клапан в канале для текучей среды, так что переходник можно использовать модульно в конфигурации со впускным отверстием для воздуха или в конфигурации со впускным отверстием для текучей среды. Конечно, в переходнике может быть использовано любое подходящее расположение обратных клапанов или любое их количество, поскольку настоящее изобретение этим не ограничивается.

[266] ФИГ. 53 представляет собой вид в горизонтальной проекции другого варианта реализации перемещающего механизма 3700, содержащего множество промежуточных соединений, сконфигурированных для увеличения вместимости контейнера перемещающего механизма при сохранении физически компактной занимаемой площади. Согласно варианту реализации настоящего изобретения на ФИГ. 53 перемещающий механизм содержит впускной переходник 3402 и выпускной переходник 3440, которые имеют конфигурации, описанные со ссылкой на вариант реализации на ФИГ. 50A-50B. Как показано на ФИГ. 53, перемещающий механизм содержит первый промежуточный переходник 3702 и второй промежуточный переходник 3720. В варианте реализации настоящего изобретения согласно ФИГ. 53 первый промежуточный переходник и второй промежуточный переходник являются зеркальными отображениями друг друга (например, по оси у) и, как правило, выполнены с возможностью обеспечения двух остриев в пространстве одного промежуточного переходника, как это показано и описано со ссылкой на ФИГ. 50A-50B. Первый и второй промежуточные переходники выполнены с возможностью разъемного присоединения к впускному переходнику и выпускному переходнику одновременно.

[267] Как показано на ФИГ. 53, первый промежуточный переходник 3702 содержит первое промежуточное острие 3704, имеющее первый канал 3706 промежуточного острия и второй канал 3708 промежуточного острия. Первый канал промежуточного острия соединен по текучей среде с первым промежуточным каналом 3710 для текучей среды. Второй промежуточный канал острия соединен по текучей среде со вторым промежуточным каналом 3714 для текучей среды. Каждый из первого промежуточного канала острия и второго промежуточного канала острия заканчивается промежуточными соединителями 3712, 3716 для текучей среды. Наконец, первый промежуточный переходник содержит первое соединение 3718 промежуточного переходника и второе соединение 3719 промежуточного переходника. Согласно варианту реализации на ФИГ. 53 первое соединение промежуточного переходника входит в соединение 3414 впускного переходника. Соединение первого промежуточного переходника выполнено так, чтобы входить в первую сторону соединения впускного переходника, так что соединение первого промежуточного переходника занимает по меньшей мере часть соединения впускного переходника (например, половину соединения впускного переходника). Второе соединение 3719 промежуточного переходника принимает соединение 3456 выпускного переходника. Как и первое соединение промежуточного переходника, второе соединение промежуточного переходника выполнено с возможностью приема первой части соединения выпускного переходника. В частности, в варианте реализации настоящего изобретения согласно ФИГ. 53 второй промежуточный переходник выполнен с возможностью приема по меньшей мере части соединения выпускного переходника (например, половины соединения выпускного переходника). Конечно, в других вариантах реализации настоящего изобретения первое соединение промежуточного переходника и второе соединение промежуточного переходника могут взаимодействовать с любой частью соответствующих соединений, поскольку настоящее изобретение не ограничивается этим.

[268] Как показано на ФИГ. 53, второй промежуточный переходник 3720 является зеркальным отражением (например, по оси y) первого промежуточного переходника 3702. Соответственно, второй промежуточный переходник содержит те же компоненты, что и первый промежуточный переходник. Второй промежуточный переходник 3720 содержит второй промежуточное острие 3724, имеющее третий канал 3726 промежуточного острия и четвертый канал 3728 промежуточного острия. Третий канал промежуточного острия соединен по текучей среде с третьим промежуточным каналом 3730 для текучей среды. Четвертый канал промежуточного острия соединен по текучей среде с четвертым промежуточным каналом 3734 для текучей среды. Каждый из третьего канала промежуточного острия и четвертого канала промежуточного острия заканчивается промежуточными соединителями 3732, 3736 для текучей среды (например, соединителями для трубок). Наконец, второй промежуточный переходник содержит третье соединение 3738 промежуточного переходника и второе соединение 3739 промежуточного переходника. Третье соединение промежуточного переходника входит в соединение 3414 впускного переходника, и в конкретном варианте реализации, показанном на ФИГ. 53, входит во взаимодействие по меньшей мере с частью соединения впускного переходника (например, с половиной соединения впускного переходника). В четвертое соединение промежуточного переходника входит соединение 3456 выпускного переходника, и в конкретном варианте реализации настоящего изобретения, показанном на ФИГ. 53, принимает по меньшей мере часть соединения выпускного переходника (например, половину соединения выпускного переходника). Таким образом, вместе первый промежуточный переходник и второй промежуточный переходник соединяются и разъемно фиксируются с впускным переходником и выпускным переходником одновременно.

[269] Как показано на ФИГ. 53, перемещающий механизм 3700 имеет частично последовательную и частично параллельную конфигурацию по текучей среде. Впускной переходник соединен по текучей среде как с первым промежуточным переходником, так и со вторым промежуточным переходником через первую трубку 3460 и вторую трубку 3462. Первая трубка и вторая трубка соединены Y-образным соединением 3461 и соединены по текучей среде с каналом 3410 для текучей среды впускного переходника. Выпускной переходник также соединен по текучей среде как с первым промежуточным переходником, так и со вторым промежуточным переходником через третью трубку 3464 и четвертую трубку 3466. Третья трубка и четвертая трубка соединены вторым Y-образном соединением 3465 и соединены по текучей среде с каналом 3448 для текучей среды выпускного переходника. Соответственно, промежуточные переходники не соединены последовательно друг с другом по текучей среде, а вместо этого соединены параллельно между впускным переходником и выпускным переходником. Однако поток текучей среды от впускного переходника проходит через два промежуточных переходника, прежде чем достигнет выпускного переходника, и, таким образом, перемещающий механизм имеет последовательную конфигурацию по текучей среде между впускным переходником, промежуточными переходниками и выпускным переходником.

[270] Хотя в варианте реализации настоящего изобретения согласно ФИГ. 53 Y-образные соединения используются для соединения различных переходников, в других вариантах переходники могут содержать несколько каналов для текучей среды или встроенные соединения для текучей среды, чтобы облегчить параллельное соединение нескольких промежуточных переходников. Например, впускной переходник может содержать несколько соединителей для текучей среды (например, два трубных соединителя), так что впускной переходник может вмещать несколько трубок, причем оба соединителя для текучей среды соединены по текучей среде с каналом для текучей среды впускного переходника. Соответственно, впускной переходник может содержать внутреннее Y-образное соединение, так что прямые трубки без Y-образных соединений могут использоваться для соединения впускного переходника с двумя промежуточными переходниками. Аналогичным образом, выпускной переходник также может содержать несколько соединителей для текучей среды (например, два трубных соединителя), так что выпускной переходник может вмещать несколько трубок, причем оба соединителя для текучей среды соединены по текучей среде с каналом для текучей среды выпускного переходника. Впускной переходник и выпускной переходник могут содержать любое подходящее количество каналов для текучей среды и соответствующих соединителей для текучей среды, так что любое количество промежуточных переходников может быть подсоединено параллельно, поскольку настоящее изобретение не ограничивается этим.

[271] ФИГ. 54 представляет собой вид в горизонтальной проекции другого варианта реализации перемещающего механизма 3800, показывающий альтернативную компоновку переходников. В некоторых случаях может быть желательно уменьшить площадь переходников для заданного количества контейнеров, или может быть желательно уменьшить определенные размеры перемещающего механизма. Например, в ранее обсужденном варианте осуществления согласно ФИГ. 54 перемещающий механизм расположен в виде линейной конструкции, что уменьшает общую ширину перемещающего устройства за счет большей длины. Однако для уменьшения общего наибольшего размера (например, ширины или длины) переходники могут быть расположены зигзагообразно, как показано на ФИГ. 54. В варианте реализации согласно ФИГ. 4 расположение по текучей среде аналогично показанному на ФИГ. 52. То есть перемещающий механизм содержит впускной переходник 3402, первый промежуточный переходник 3802, второй промежуточный переходник 3810 и выпускной переходник 3440. Впускной и выпускной переходники расположены так же, как на ФИГ. 50A-50B. Аналогичным образом, расположение по текучей среде первого промежуточного переходника и второго промежуточного переходника такое же, как на ФИГ. 52. Однако, в отличие от варианта реализации на ФИГ. 52, соединения промежуточного переходника расположены под углом друг к другу, как это дополнительно описано ниже.

[272] Как показано на ФИГ. 54, первый промежуточный переходник 3802 содержит первое соединение 3804 промежуточного переходника и второе соединение 3806 промежуточного переходника. Второй промежуточный переходник содержит третье соединение 3812 промежуточного переходника и четвертое соединение 3814 промежуточного переходника. Первое соединение 3804 промежуточного переходника входит в соединение 3414 впускного переходника. Второе соединение промежуточного переходника принимает третье соединение промежуточного переходника. Наконец, четвертое соединение промежуточного переходника принимает соединение 3456 выпускного переходника. Как показано на ФИГ. 54, первое соединение 3804 промежуточного переходника и второе соединение 3806 промежуточного переходника расположены под углом друг к другу. Первое соединение промежуточного переходника совмещено с первой осью Е-Е, а второе соединение промежуточного переходника совмещено со второй осью F-F. Оси Е-Е и F-F расположены под углом α друг к другу. В варианте реализации настоящего изобретения согласно ФИГ. 54 угол между первым соединением промежуточного переходника и вторым соединением промежуточного переходника составляет 90 градусов (например, α=90 градусов), так что соединения ортогональны друг другу. В других вариантах реализации настоящего изобретения промежуточные соединения могут располагаться под острым углом друг к другу (например, α < 90 градусов). В других вариантах реализации настоящего изобретения промежуточные соединения могут располагаться под тупым углом друг к другу (например, α > 90 градусов). В варианте реализации настоящего изобретения согласно ФИГ. 54 третье соединение промежуточного переходника и четвертое соединение промежуточного переходника расположены друг к другу под углом, равным углу между первой и второй соединениями промежуточного переходника. В некоторых вариантах реализации настоящего изобретения угол между первым и вторым соединениями промежуточного переходника может отличаться от угла между третьим и четвертым соединениями промежуточного переходника.

[273] ФИГ. 55 представляет собой вид сбоку другого варианта реализации устройства 4400 для доставки лекарственной текучей среды. Как показано на ФИГ. 55, устройство содержит первый переходник 4410 (например, впускной переходник), второй переходник 4412 (например, промежуточный переходник) и третий переходник 4414 (например, выпускной переходник), соединенные последовательно по текучей среде через первую трубку 4416 и вторую трубку 4418. Все переходники расположены в нижней части 4402 корпуса. Согласно варианту реализации на ФИГ. 55 нижняя часть корпуса содержит пластину 4404 переходников, выполненную с возможностью физического соединения модульных переходников вместе. Пластина 4404 переходников может быть выполнена как одно целое с нижней частью 4402 или выполнена как отдельный компонент. Как показано на ФИГ. 55, пластина переходников 4404 содержит множество углублений 4406, образованных шпильками 4408. Вместе углубление и шпильки имеют такие размеры и форму, чтобы вмещать переходники и препятствовать относительному перемещению между ними. Шпильки 4408 выполнены с возможностью взаимодействия с первым основанием 4411 переходника, вторым основанием 4413 переходника и третьим основанием 4415 переходника (например, посредством посадки с натягом) для предотвращения относительного перемещения между переходниками. В некоторых вариантах осуществления, как показано на ФИГ. 55, шпильки выполнены с возможностью взаимодействия со сторонами основания переходника. Таким образом, основания переходников представляют собой соединения, которые разъемно соединяются друг с другом через пластину 4404 переходников и не могут перемещаться друг относительно друга в первом направлении (например, в плоскости x-y). Конечно, в то время как в варианте осуществления согласно ФИГ. 55 шпильки 4408 входят во взаимодействие с боковыми сторонами оснований переходника, в другом варианте осуществления шпильки могут входить в взаимодействие с любой подходящей частью переходника. Например, в некоторых вариантах реализации настоящего изобретения основание переходника может включать углубление переходника (например, замок), выполненное с возможностью приема шпильки. В некоторых вариантах реализации настоящего изобретения основание переходника может содержать шпильку, выполненную с возможностью вхождения в углубление пластины переходника. Конечно, любое подходящее количество шпилек и углублений может быть использовано на основании переходника и пластине переходника в качестве соединений, так что несколько переходников могут разъемно соединяться друг с другом, поскольку настоящее изобретение не ограничивается этим. Кроме того, хотя вариант реализации настоящего изобретения согласно ФИГ. 55 содержит три переходника, можно использовать любое подходящее количество переходников в конструкции, аналогичной показанной на ФИГ. 55. Аналогично, хотя вариант реализации настоящего изобретения согласно ФИГ. 55 содержит переходники в последовательном расположении, можно использовать любое подходящее расположение по текучей среде или физическое расположение (например, матричное, зигзагообразное и т.д.), поскольку настоящее изобретение не ограничивается этим.

[274] ФИГ. 56 представляет собой вид сбоку другого варианта реализации устройства 4500 для доставки лекарственной текучей среды. Как показано на ФИГ. 56, устройство содержит первый переходник 4510 (например, впускной переходник), второй переходник 4512 (например, промежуточный переходник) и третий переходник 4514 (например, выпускной переходник). Соединение по текучей среде переходников не показано на ФИГ. 56, но переходники могут быть соединены по текучей среде последовательно, параллельно или в любой другой подходящей конфигурации для доставки содержимого трех контейнеров. Все переходники расположены в нижней части 4502 корпуса. Согласно варианту реализации настоящего изобретения на ФИГ. 56 нижняя часть корпуса выполнена с возможностью плотной посадки с переходниками. В изображенном варианте реализации настоящего изобретения нижняя часть корпуса предназначена для приложения давления к первому основанию 4511 переходника и третьему основанию 4515 переходника. В свою очередь, первое основание переходника и третье основание 4515 переходника выполнены с возможностью приложения давления ко второму основанию 4513 переходника. Соответственно, посадка с натягом между нижней частью корпуса и первым основанием 4511 переходника, вторым основанием 4513 переходника и третьим основанием 4515 переходника препятствует относительному перемещению между переходниками за счет натяга и трения. Когда в конфигурации, показанной на ФИГ. 56, переходники могут не иметь возможности перемещаться друг относительно друга в первом направлении (например, в плоскости x-y). Если сила, превышающая пороговую силу, приложена во втором направлении (например, в направлении z), сила трения может преодолеть так, что переходник может быть перемещен относительно других переходников во втором направлении. Таким образом, в варианте реализации настоящего изобретения согласно ФИГ. 56 основания 4511, 4513, 4515 переходников функционируют как соединения между переходниками во взаимодействии с нижней частью 4502 корпуса. В некоторых вариантах осуществления, как показано на ФИГ. 56, нижняя часть 4502 содержит вводы 4504, выполненные с возможностью направления переходников в нужное положение и облегчения формирования посадки с натягом между нижней частью и переходниками 4510, 4512, 4514. Конечно, на нижней части можно использовать любую подходящую конструкцию с посадкой с натягом, включая варианты без вводов, поскольку настоящее изобретение не ограничивается этим. Кроме того, хотя вариант реализации настоящего изобретения согласно ФИГ. 56 содержит три переходника, можно использовать любое подходящее количество переходников в конструкции, аналогичной показанной на ФИГ. 56. Аналогично, хотя вариант реализации настоящего изобретения согласно ФИГ. 55 содержит переходники в последовательном расположении, можно использовать любое подходящее физическое расположение (например, матричное, зигзагообразное и т.д.), поскольку настоящее изобретение не ограничивается этим.

[275] ФИГ. 57 представляет собой схематический вид в горизонтальной проекции другого варианта реализации перемещающего механизма 4600. В варианте реализации настоящего изобретения согласно ФИГ. 57 «I» представляет собой впускной переходник, «M» представляет собой промежуточный переходник, а «O» представляет собой выпускной переходник, как описано в соответствии с типовыми вариантами реализации настоящего изобретения, описанными в настоящем документе. Стрелками показан канал для текучей среды между переходниками. Относительное расположение переходников отображает физическое расположение перемещающего механизма. В некоторых вариантах реализации настоящего изобретения переходники могут содержать различные соединения и/или взаимодействовать с нижней частью корпуса, чтобы удерживать переходники в физическом положении, показанном на ФИГ. 57. В варианте реализации настоящего изобретения согласно ФИГ. 57 физическое расположение имеет зигзагообразную форму аналогично показанной на ФИГ. 54. Кроме того, переходники соединены по текучей среде в последовательном расположении по текучей среде, при этом текучая среда течет последовательно от впускного переходника, через два промежуточных переходника и к выпускному переходнику, где лекарственная текучая среда может быть доставлена пользователю через подходящее устройство для доставки.

[276] ФИГ. 58 представляет собой схематический вид в горизонтальной проекции другого варианта реализации перемещающего механизма 4700. В варианте реализации изобретения, изображенном на ФИГ. 58, «I» представляет собой впускной переходник, «M» представляет собой промежуточный переходник, а «O» представляет собой выпускной переходник, как описано в соответствии с типовыми вариантами реализации настоящего изобретения, описанными в настоящем документе. Стрелками показан канал для текучей среды между переходниками. Относительное расположение переходников отображает физическое расположение перемещающего механизма. В некоторых вариантах реализации настоящего изобретения переходники могут содержать различные соединения и/или взаимодействовать с нижней частью корпуса, чтобы удерживать переходники в физическом положении, показанном на ФИГ. 58. В варианте реализации настоящего изобретения согласно ФИГ. 58 физическое расположение представляет собой ромбовидную матрицу. Кроме того, переходники соединены по текучей среде в параллельном расположении, при этом текучая среда течет отдельно от впускного переходника и двух промежуточных переходников к выпускному переходнику. Полученная лекарственная текучая среда может быть доставлена пользователю с помощью подходящего устройства для доставки из выпускного переходника.

[277] ФИГ. 59 представляет собой схематический вид в горизонтальной проекции другого варианта реализации перемещающего механизма 4800. В варианте реализации изобретения, изображенном на ФИГ. 59, «I» представляет собой впускной переходник, «M» представляет собой промежуточный переходник, а «O» представляет собой выпускной переходник, как описано в соответствии с типовыми вариантами реализации настоящего изобретения, описанными в настоящем документе. Стрелками показан канал для текучей среды между переходниками. Относительное расположение переходников отображает физическое расположение перемещающего механизма. В некоторых вариантах реализации настоящего изобретения переходники могут содержать различные соединения и/или взаимодействовать с нижней частью корпуса, чтобы удерживать переходники в физическом положении, показанном на ФИГ. 59. В варианте реализации изобретения, изображенном на ФИГ. 59 физическое расположение представляет собой ромбовидную матрицу. Кроме того, переходники соединены по текучей среде частично параллельно, частично последовательно. В частности, текучая среда течет отдельно от двух впускных переходников к одному промежуточному переходнику. Затем текучая среда от промежуточного переходника течет к выпускному переходнику. Полученная лекарственная текучая среда может быть доставлена пользователю с помощью подходящего устройства для доставки из выпускного переходника.

[278] ФИГ. 60 представляет собой схематический вид в горизонтальной проекции другого варианта реализации перемещающего механизма 4900. В варианте реализации изобретения, изображенном на ФИГ. 60, «I» представляет собой впускной переходник, «M» представляет собой промежуточный переходник, а «O» представляет собой выпускной переходник, как описано в соответствии с типовыми вариантами реализации настоящего изобретения, описанными в настоящем документе. Стрелками показан канал для текучей среды между переходниками. Относительное расположение переходников отображает физическое расположение перемещающего механизма. В некоторых вариантах реализации настоящего изобретения переходники могут содержать различные соединения и/или взаимодействовать с нижней частью корпуса, чтобы удерживать переходники в физическом положении, показанном на ФИГ. 60. В варианте реализации настоящего изобретения согласно ФИГ. 60 физическое расположение представляет собой квадратную матрицу. Кроме того, переходники соединены по текучей среде в последовательном расположении по текучей среде, как показано на ФИГ. 57. В частности, текучая среда течет последовательно от впускного переходника через два промежуточных переходника к выпускному переходнику. Полученная лекарственная текучая среда может быть доставлена пользователю с помощью подходящего устройства для доставки из выпускного переходника.

[279] В то время как типовые варианты реализации настоящего изобретения, описанные в настоящем документе, имеют размещения в виде линейных, угловых и матричных шаблонов, в других вариантах реализации настоящего изобретения перемещающий механизм может быть расположен в виде квадратной матрицы, шестиугольного шаблона или любого другого подходящего геометрического шаблона, поскольку настоящее раскрытие не ограничивается этим. В некоторых вариантах реализации настоящего изобретения переходник может содержать любое количество соединений, так что несколько перемещающих механизмов могут быть размещены в требуемой матрице. Например, переходник может включать одно соединение, два соединения, три соединения, четыре соединения или любое другое подходящее количество соединений. В некоторых вариантах реализации настоящего изобретения впускной переходник может содержать первое соединение впускного переходника и второе соединение впускного переходника, причем первое и второе соединения впускного переходника выполнены с возможностью соединения с отдельным промежуточным соединением переходника в параллельной конфигурации. Такая конструкция может обеспечить расположение по текучей среде, подобное тому, что в варианте реализации на ФИГ. 53, хотя возможны и другие расположения по текучей среде. В некоторых вариантах реализации настоящего изобретения выпускной переходник может содержать первое соединение выпускного переходника и второе соединение выпускного переходника, причем первое и второе соединения выпускного переходника выполнены с возможностью соединения с отдельным промежуточным соединением переходника в параллельной конфигурации.

[280] ФИГ. 61A представляет собой схематический вид спереди другого варианта реализации устройства 3900 для доставки лекарственной текучей среды в первом состоянии, а на ФИГ. 61В показано устройство для доставки лекарственной текучей среды во втором состоянии. Согласно варианту реализации на ФИГ. 61A-61B устройство содержит корпус, имеющий верхнюю часть 3902 и нижнюю часть 3910. Корпус выполнен с возможностью размещения одного контейнера, хотя в других вариантах реализации настоящего изобретения внутри корпуса может быть расположено любое подходящее количество контейнеров. Верхняя часть выполнена с возможностью перемещения между неактивированным положением, показанным на ФИГ. 61A, и активированным положением, показанным на ФИГ. 61B. Как и в некоторых ранее рассмотренных вариантах реализации настоящего изобретения, верхняя часть выполнена с возможностью скольжения по внутренней направляющей 3912. Верхняя часть содержит вырез 3904 для выпускного отверстия для текучей среды, выполненный с возможностью открывать и обеспечивать физический доступ к выпускному отверстию для текучей среды, когда верхняя часть перемещается в активированное положение. В варианте реализации на ФИГ. 61A-61B вырез 3904 выполнен с возможностью совмещения с выпускным отверстием 3914 для текучей среды, когда верхняя часть находится в активированном положении. Конечно, любая конструкция для выборочного обеспечения доступа к выпускному отверстию для текучей среды может быть использована в соответствии с другими типовыми вариантами реализации настоящего изобретения, описанными в настоящем документе. В некоторых альтернативных вариантах реализации настоящего изобретения выпускное отверстие для текучей среды может быть физически доступно независимо от состояния верхней части 3902, поскольку настоящее изобретение этим не ограничивается.

[281] Вариант реализации на ФИГ. 61A-61B содержит маркировку, выполненную с возможностью выборочной передачи информации на удаленное устройство (например, пользовательское устройство, такое как смартфон). В варианте реализации на ФИГ. 61A-61B маркировка представляет собой QR-код 3916, расположенный на нижней части 3910 корпуса. В некоторых вариантах реализации, как показано на ФИГ. 61A-61B, QR-код по меньшей мере частично закрыт верхней частью, когда верхняя часть находится в неактивированном положении. В частности, QR-код скрыт и не виден, когда верхняя часть находится в неактивированном положении, поскольку непрозрачная часть верхней части закрывает маркировку. Однако в активированном положении окно 3906 маркировки, сформированное в верхней части, совмещается с QR-кодом, чтобы показать QR-код пользователю, в результате чего QR-код становится доступным. Соответственно, как только устройство для доставки лекарственной текучей среды активировано, пользователь может отсканировать QR-код с помощью удаленного устройства. QR-код может передавать информацию на удаленное устройство при сканировании, такую как дозировка, информация о партии лекарственного средства и т.д. То есть QR-код может содержать информацию, которая может быть прочитана удаленным устройством. В некоторых вариантах реализации настоящего изобретения окно 3906 маркировки может быть выполнено в виде отверстия в верхней части. В некоторых вариантах реализации настоящего изобретения окно 3906 маркировки может представлять собой прозрачную часть верхней части, выполненную с возможностью совмещения с маркировкой, когда верхняя часть находится в активированном положении. Конечно, QR-код может быть сделан доступным для пользователя с помощью любой подходящей конструкции, поскольку настоящее изобретение не ограничивается этим. Например, в некоторых вариантах реализации настоящего изобретения верхняя часть может закрывать по меньшей мере часть маркировки в неактивированном положении и открывать маркировку в активированном положении без окна. Конструкция на ФИГ. 61A-61B может обеспечивать передачу информации на удаленное устройство без сопряжения или источника питания, встроенного в устройство для доставки лекарственной текучей среды.

[282] ФИГ. 62A представляет собой схематический вид передней стороны другого варианта реализации устройства 4000 для доставки лекарственной текучей среды в первом состоянии и на ФИГ. 62В показано устройство для доставки лекарственной текучей среды во втором состоянии. В соответствии с вариантом осуществления, изображенным на ФИГ. 62A-62B, устройство содержит корпус, имеющий верхнюю часть 4002 и нижнюю часть 4010. Корпус выполнен с возможностью размещения одного контейнера, хотя в других вариантах реализации настоящего изобретения внутри корпуса может быть расположено любое подходящее количество контейнеров. Верхняя часть выполнена с возможностью перемещения между неактивированным положением, показанным на ФИГ. 62A, и закрытым положением, показанным на ФИГ. 62B. Как и в ранее рассмотренных вариантах реализации настоящего изобретения, верхняя часть выполнена с возможностью скольжения по внутренней направляющей 4012. Верхняя часть содержит вырез 4004 для выпускного отверстия для текучей среды, выполненный с возможностью открывать и обеспечивать физический доступ к выпускному отверстию для текучей среды, когда верхняя часть перемещается в активированное положение. В варианте реализации настоящего изобретения согласно ФИГ. 62A-62B вырез 4004 выполнен с возможностью совмещения с выпускным отверстием 4014 для текучей среды, когда верхняя часть находится в активированном положении. Конечно, любая конструкция для выборочного обеспечения доступа к выпускному отверстию для текучей среды может быть использована в соответствии с другими типовыми вариантами реализации настоящего изобретения, описанными в настоящем документе.

[283] Вариант реализации на ФИГ. 62A-62B содержит маркировку, выполненную с возможностью выборочной передачи информации на удаленное устройство. В варианте реализации на ФИГ. 62A-62B маркировка представляет собой метку 4016 NFC, расположенную на нижней части 4010 корпуса. Как показано на ФИГ. 62A-62B, метка NFC заключена в верхнюю часть в неактивированном положении. Однако в активированном положении окно 4006 маркировки, сформированное в верхней части, совмещается с меткой NFC, чтобы показать метку NFC пользователю, в результате чего метка NFC становится доступной. В некоторых вариантах реализации настоящего изобретения верхняя часть может быть образована из материала-подавителя сигнала NFC или другого радиочастотного (РЧ) экрана, так что метка NFC по меньшей мере частично перекрывается верхней частью, когда верхняя часть находится в неактивированном положении. Согласно такому варианту реализации настоящего изобретения метка NFC не может быть активирована удаленным устройством до тех пор, пока метка NFC не будет совмещена с окном, которое может быть радиопрозрачным. В других вариантах реализации настоящего изобретения визуальный индикатор того, где пользователь может прочитать метку NFC, может быть по меньшей мере частично закрыт верхней частью в неактивированном положении. Согласно такому варианту реализации настоящего изобретения в окне может отображаться визуальный индикатор того, где пользователь может прочитать метку NFC. Соответственно, как только устройство для доставки лекарственной текучей среды активировано, пользователь может отсканировать метку NFC с помощью удаленного устройства. Метка NFC может передавать на удаленное устройство информацию, такую как дозировка, информация о партии лекарственного средства и т.д. В некоторых вариантах реализации настоящего изобретения окно 4006 маркировки может быть выполнено в виде отверстия в верхней части. В некоторых вариантах реализации настоящего изобретения окно 4006 маркировки может представлять собой радиопрозрачную часть верхней части 4002. Конечно, метка NFC может быть сделана доступной для пользователя с помощью любой подходящей конструкции, поскольку настоящее изобретение не ограничивается этим. Конструкция на 62A-62B может обеспечивать передачу информации на удаленное устройство без источника питания, встроенного в устройство для доставки лекарственной текучей среды, поскольку метка NFC может получать питание по беспроводной сети от удаленного устройства.

[284] ФИГ. 63 представляет собой блок-схему другого варианта реализации способа доставки лекарственной текучей среды. Как показано на этапе 4100, первый контейнер находится внутри корпуса, при этом верхняя часть корпуса по меньшей мере частично закрывает первый контейнер. На этапе 4102 к верхней части прикладывают усилие для перемещения верхней части из неактивированного положения в активированное положение. В некоторых вариантах реализации настоящего изобретения перемещение верхней части в активированное положение может привести к прокалыванию первого контейнера. На этапе 4104 маркировка показывается, когда верхняя часть перемещается во второе активированное положение. Например, окно, сформированное в верхней части, может быть совмещено с маркировкой. В некоторых вариантах реализации настоящего изобретения перемещение верхней части в активированное положение может также сделать физически доступным выпускное отверстие для текучей среды, как описывается далее в соответствии с другими типовыми вариантами реализации настоящего изобретения в данном документе. На этапе 4106 текучей среде позволяют течь из первого контейнера к выпускному отверстию для текучей среды. Например, как было описано ранее, перемещение верхней части в активированное положение может обеспечить соединение по текучей среде первого контейнера с выпускным отверстием для текучей среды (например, через острие).

[285] ФИГ. 64А представляет собой схематический вид спереди другого варианта реализации устройства 4200 для доставки лекарственной текучей среды, содержащего модуль связи в первом состоянии, а на ФИГ. 64B показано устройство для доставки лекарственной текучей среды согласно ФИГ. 64А во втором состоянии. Согласно варианту реализации на ФИГ. 64A-64B и аналогично рассмотренным ранее вариантам реализации устройство содержит корпус, имеющий верхнюю часть 4202 и нижнюю часть 4210. Корпус выполнен с возможностью размещения одного контейнера, хотя в других вариантах реализации настоящего изобретения внутри корпуса может быть расположено любое подходящее количество контейнеров. Верхняя часть выполнена с возможностью перемещения между неактивированным положением, показанным на ФИГ. 64A, и закрытым положением, показанным на ФИГ. 64B. Как и в ранее рассмотренных вариантах реализации настоящего изобретения, верхняя часть выполнена с возможностью скольжения по внутренней направляющей 4212. Верхняя часть содержит вырез 4204 для выпускного отверстия для текучей среды, выполненный с возможностью открывать и обеспечивать физический доступ к выпускному отверстию для текучей среды, когда верхняя часть перемещается в активированное положение. В варианте реализации настоящего изобретения согласно ФИГ. 64A-64B вырез 4204 выполнен с возможностью совмещения с выпускным отверстием 4214 для текучей среды, когда верхняя часть находится в активированном положении. Конечно, любая конструкция для выборочного обеспечения доступа к выпускному отверстию для текучей среды может быть использована в соответствии с другими типовыми вариантами реализации настоящего изобретения, описанными в настоящем документе.

[286] Вариант реализации настоящего изобретения на ФИГ. 64A-64B содержит модуль 4230 связи и выполнен с возможностью связи с одним или более удаленными устройствами (например, пользовательскими устройствами). Связь и соответствующие функциональные возможности аналогичны тем, что были описаны со ссылкой на вариант реализации настоящего изобретения согласно ФИГ. 18. Модуль связи будет описан далее со ссылкой на ФИГ. 65. Согласно варианту реализации на ФИГ. 64A-64B модуль связи можно легко прикрепить к нижней части 4210. Модуль связи может быть автономным, так что устройство для доставки лекарственной текучей среды может быть легко подсоединено к удаленным устройствам при сопряжении со спусковым механизмом.

[287] Согласно варианту реализации на ФИГ. 64A-64B устройство 4200 для доставки лекарственной текучей среды содержит спусковой механизм, выполненный с возможностью активации модуля 4230 связи. Два примера спусковых механизмов показаны в варианте осуществления на ФИГ. 64A-64B, которые в других вариантах осуществления могут использоваться отдельно. Во-первых, устройство содержит переключатель 4224 (например, микропереключатель), который выполнен с возможностью взаимодействия со взаимодействующей частью 4203 верхней части 4202 корпуса. Взаимодействующая часть 4203 на ФИГ. 64A-64B представляет собой кромку, хотя в других вариантах реализации взаимодействующая часть может представлять собой стенку корпуса, внутренний выступ или элемент либо любой другой подходящий элемент верхней части 4202 корпуса. Переключатель выполнен с возможностью активации (например, нажатия), когда верхняя часть перемещается в активированное положение. То есть переключатель выполнен с возможностью перемещения из первого положения переключателя во второе положение переключателя верхней частью. Во-вторых, устройство содержит датчик 4226 луча света, расположенный в нижней части 4210, который излучает луч света 4227. В частности, датчик светового луча содержит передатчик светового луча и приемник светового луча, причем передатчик светового луча выполнен с возможностью испускать световой луч, принимаемый приемником светового луча. Верхняя часть 4202 содержит выступ 4206, выполненный с возможностью физического блокирования луча света, когда верхняя часть находится в активированном положении. Датчик светового луча выполнен с возможностью обнаружения прерывания светового луча, тем самым определяя, что верхняя часть активирована. В некоторых вариантах реализации настоящего изобретения спусковой механизм устройства для доставки лекарственной текучей среды может подключать модуль 4230 связи к источнику питания. Как только модуль связи активируется одним или обоими спусковыми механизмами, модуль связи может отправить одно или большее количество сообщений, содержащих информацию, на удаленное устройство. Хотя два примера спусковых механизмов показаны на ФИГ. 64A-64B, любой подходящий датчик может быть использован для пробуждения модуля связи, поскольку настоящее изобретение не ограничено этим. Например, тензометрический датчик или другой датчик давления может быть расположен в верхней части и может быть выполнен с возможностью обнаружения усилия или давления, прилагаемого к верхней части пользователем. Когда обнаруженная сила или давление превышают пороговое значение силы или давления, модуль связи может быть активирован. В качестве другого примера можно использовать датчик Холла для обнаружения перемещения верхней части в активированное положение и пробуждения модуля связи, как описывалось ранее со ссылкой на другие типовые варианты реализации настоящего изобретения в данном документе. В качестве еще одного примера можно использовать датчик приближения для обнаружения перемещения верхней части в активированное положение и пробуждения модуля связи.

[288] ФИГ. 65 представляет собой схематический вид одного варианта реализации модуля 4230 связи. Как показано на ФИГ. 65, модуль связи содержит процессор 4232, который может быть выполнен с возможностью выполнения машиночитаемых инструкций, хранящихся в энергонезависимой памяти. Модуль связи также содержит источник 4234 питания (например, батарею), выполненный с возможностью подачи питания на различные компоненты модуля связи. Модуль связи также содержит устройство 4236 связи, которое может быть радиопередатчиком, использующим любой подходящий протокол радиочастотной связи (например, Bluetooth, Bluetooth Low-Energy (Bluetooth с низким энергопотреблением), Wi-Fi, 802.15.4, ZigBee, GSM, HSPA, CDMA и т.д.). В некоторых вариантах реализации, как показано на ФИГ. 65, модуль связи может дополнительно содержать один или большее количество датчиков 4238, которые выполнены с возможностью предоставления информации модулю связи. Датчики могут содержать акселерометр, выполненный с возможностью предоставления информации о движении в модуль связи, и датчик температуры (например, термопару), выполненный с возможностью предоставления информации о температуре в модуль связи. Информация от этих датчиков может быть включена в сообщения, отправляемые модулем связи на одно или большее количество удаленных устройств. Конечно, любые подходящие датчики могут использоваться как часть модуля связи, поскольку настоящее изобретение не ограничивается этим.

[289] В некоторых вариантах реализации настоящего изобретения модуль связи может содержать дополнительные компоненты, которые могут обеспечивать дополнительные функциональные возможности для облегчения использования медицинского устройства для доставки. Например, в некоторых вариантах реализации настоящего изобретения модуль связи может содержать вибрационный двигатель, выполненный с возможностью взбалтывания устройства. В некоторых вариантах реализации настоящего изобретения вибрационный двигатель может использоваться для облегчения смешивания различных текучих сред и твердых веществ в устройстве для доставки лекарственной текучей среды. В некоторых вариантах реализации настоящего изобретения вибрационный двигатель может быть выполнен с возможностью обеспечения тактильного оповещения пользователя, как обсуждалось со ссылкой на другие варианты реализации настоящего изобретения, описанные в настоящем документе. В качестве другого примера, в некоторых вариантах реализации настоящего изобретения модуль связи может содержать динамик. В некоторых вариантах реализации настоящего изобретения динамик может быть выполнен с возможностью обеспечения звукового оповещения пользователя, как обсуждалось со ссылкой на другие варианты реализации настоящего изобретения, описанные в данном документе.

[290] ФИГ. 66 представляет собой блок-схему другого варианта реализации способа доставки лекарственной текучей среды. Как показано на этапе 4300, первый контейнер находится внутри корпуса, при этом верхняя часть корпуса по меньшей мере частично закрывает первый контейнер. На этапе 4302 к верхней части прикладывают усилие для перемещения верхней части из неактивированного положения в активированное положение. В некоторых вариантах реализации настоящего изобретения перемещение верхней части в активированное положение может привести к прокалыванию первого контейнера. На этапе 4304 модуль связи активируется спусковым механизмом, когда верхняя часть перемещается в активированное положение. Например, переключатель может быть нажат верхней частью, когда верхняя часть перемещается в активированное положение. В некоторых вариантах реализации настоящего изобретения перемещение верхней части в активированное положение может также сделать физически доступным выпускное отверстие для текучей среды, как описывается далее в соответствии с другими типовыми вариантами реализации настоящего изобретения в данном документе. На этапе 4306 текучей среде позволяют течь из первого контейнера к выпускному отверстию для текучей среды. Например, как было описано ранее, перемещение верхней части в активированное положение может обеспечить соединение по текучей среде первого контейнера с выпускным отверстием для текучей среды (например, через острие).

[291] Следует отметить, что хотя в некоторых из вышеприведенных вариантов реализации настоящего изобретения показано устройство для восстановления, в других вариантах реализации настоящего изобретения устройство, подобное этим вариантам реализации настоящего изобретения, может представлять собой устройство для доставки лекарственной текучей среды, выполненное с возможностью объединения лекарственных текучих сред, а не для восстановления твердого лекарственного средства, или может быть выполнено с возможностью доступа к содержимому только одного контейнера. Соответственно, различные признаки и способы, описанные со ссылкой на эти варианты реализации настоящего изобретения, также применимы к устройству для доставки лекарственной текучей среды, сконфигурированному для объединения текучих сред или для доступа к содержимому только одного контейнера, поскольку настоящее изобретение не ограничивается этим.

[292] В дополнение к вышесказанному следует отметить, что хотя устройства из некоторых из рассмотренных выше устройств выполнены с возможностью доступа и доставки содержимого двух контейнеров, может использоваться любое подходящее количество контейнеров. Например, в некоторых вариантах реализации настоящего изобретения устройство для доставки лекарственной текучей среды, подобное описанным выше, может содержать один контейнер, два контейнера, три контейнера, четыре контейнера, пять контейнеров или любое подходящее количество контейнеров. Соответственно, различные признаки и способы, описанные выше, также применимы к устройству для восстановления или доставки лекарственной текучей среды, имеющему любое количество контейнеров, поскольку настоящее изобретение не ограничивается этим.

Хотя положения настоящего изобретения были описаны в сочетании с различными вариантами реализации настоящего изобретения и примерами, не предполагается, что они ограничиваются такими вариантами реализации настоящего изобретения или примерами. Напротив, положения настоящего изобретения охватывают различные альтернативы, модификации и эквиваленты, что будет понятно специалистам в данной области техники. Соответственно, описание и графические материалы приведены только в качестве примера.

Группа изобретений относится к медицинской технике, а именно к устройству для доставки лекарственной текучей среды и устройству для восстановления лекарственного препарата. Устройство для восстановления лекарственного препарата содержит корпус, перемещающий механизм и выпускное отверстие для текучей среды. Корпус имеет нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью. Верхняя часть выполнена с возможностью перемещения относительно нижней части между неактивированным положением и активированным положением. Перемещающий механизм расположен внутри нижней части корпуса. Первый конец для приема контейнера и второй конец для приема контейнера обращены к верхней части корпуса. Выпускное отверстие для текучей среды сообщается по текучей среде со вторым концом для приема контейнера перемещающего механизма. Устройство для доставки лекарственной текучей среды содержит корпус, выпускное отверстие для текучей среды и маркировку. Корпус имеет нижнюю часть и верхнюю часть. Выпускное отверстие для текучей среды выполнено с возможностью доставки текучей среды из контейнера, расположенного внутри корпуса, когда верхняя часть находится в активированном положении. Маркировка по меньшей мере частично скрыта в неактивированном положении верхней части, и при этом маркировка доступна в активированном положении верхней части. Во втором варианте выполнения устройство для доставки лекарственной текучей среды содержит вышеуказанный корпус, модуль связи и спусковой механизм. Модуль связи выполнен с возможностью отправки сообщений с использованием по меньшей мере одного протокола связи. Спусковой механизм выполнен с возможностью активации модуля связи, когда верхняя часть перемещается из неактивированного положения в активированное положение. В третьем варианте выполнения устройство для доставки лекарственной текучей среды содержит вышеупомянутый корпус, перемещающий механизм и выпускное отверстие для текучей среды. Перемещающий механизм расположен в нижней части корпуса. Первый конец для приема контейнера обращен к верхней части корпуса. Выпускное отверстие для текучей среды сообщается по текучей среде с перемещающим механизмом. Верхняя часть выполнена с возможностью взаимодействия с первым контейнером таким образом, что первый контейнер перемещается к первому концу для приема контейнера, когда верхняя часть перемещается из неактивированного положения в активированное положение. Физический доступ к выпускному отверстию для текучей среды по меньшей мере частично блокирован, когда верхняя часть находится в неактивированном положении. Физический доступ к выпускному отверстию для текучей среды разрешен, когда верхняя часть находится в активированном положении. Использование группы изобретений позволяет обеспечить упрощение процесса восстановления лекарственного средства. 4 н. и 53 з.п. ф-лы, 66 ил.

1. Устройство для восстановления лекарственного препарата, содержащее:

корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью, при этом верхняя часть выполнена с возможностью перемещения относительно нижней части между неактивированным положением и активированным положением;

перемещающий механизм, расположенный внутри нижней части корпуса, при этом первый конец для приема контейнера и второй конец для приема контейнера обращены к верхней части корпуса; и

выпускное отверстие для текучей среды, сообщающееся по текучей среде со вторым концом для приема контейнера перемещающего механизма,

при этом верхняя часть выполнена с возможностью взаимодействия с первым контейнером и вторым контейнером, так что первый контейнер и второй контейнер перемещаются в направлении первого конца для приема контейнера и второго конца для приема контейнера соответственно, когда верхняя часть перемещается из неактивированного положения в активированное положение,

причем физический доступ к выпускному отверстию для текучей среды по меньшей мере частично блокирован, когда верхняя часть находится в неактивированном положении, и при этом физический доступ к выпускному отверстию для текучей среды разрешен, когда верхняя часть находится в активированном положении,

причем верхняя часть имеет вырез, при этом верхняя часть по меньшей мере частично закрывает выпускное отверстие для текучей среды в корпусе, когда верхняя часть находится в неактивированном положении, и при этом вырез открывает выпускное отверстие для текучей среды, когда верхняя часть находится в активированном положении, и при этом

нижняя часть имеет приемник для выпускного отверстия для текучей среды, а выпускное отверстие для текучей среды расположено внутри приемника для выпускного отверстия для текучей среды, и при этом перемещение верхней части в активированное положение совмещает вырез с приемником для выпускного отверстия для текучей среды, открывая выпускное отверстие для текучей среды.

2. Устройство для доставки лекарственной текучей среды, содержащее:

корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью, при этом верхняя часть выполнена с возможностью перемещения относительно нижней части между неактивированным положением и активированным положением;

выпускное отверстие для текучей среды, выполненное с возможностью доставки текучей среды из контейнера, расположенного внутри корпуса, когда верхняя часть находится в активированном положении; и

маркировку, которая по меньшей мере частично скрыта в неактивированном положении верхней части, и при этом маркировка доступна в активированном положении верхней части,

причем верхняя часть имеет вырез, при этом верхняя часть по меньшей мере частично закрывает выпускное отверстие для текучей среды в корпусе, когда верхняя часть находится в неактивированном положении, и при этом вырез открывает выпускное отверстие для текучей среды, когда верхняя часть находится в активированном положении, и при этом

нижняя часть имеет приемник для выпускного отверстия для текучей среды, а выпускное отверстие для текучей среды расположено внутри приемника для выпускного отверстия для текучей среды, и при этом перемещение верхней части в активированное положение совмещает вырез с приемником для выпускного отверстия для текучей среды, открывая выпускное отверстие для текучей среды.

3. Устройство для доставки лекарственной текучей среды по п. 2, отличающееся тем, что маркировка представляет собой QR-код.

4. Устройство для доставки лекарственной текучей среды по п. 3, отличающееся тем, что QR-код содержит информацию, которая обладает возможностью считывания удаленным устройством.

5. Устройство для доставки лекарственной текучей среды по п. 4, отличающееся тем, что информация содержит по меньшей мере одно, выбранное из группы: дозировка и наименование лекарственного средства.

6. Устройство для доставки лекарственной текучей среды по п. 4, отличающееся тем, что удаленное устройство представляет собой смартфон.

7. Устройство для доставки лекарственной текучей среды по п. 2, отличающееся тем, что маркировка представляет собой метку связи ближнего поля.

8. Устройство для доставки лекарственной текучей среды по п. 7, отличающееся тем, что маркировка представляет собой радиочастотную идентификационную метку.

9. Устройство для доставки лекарственной текучей среды по любому из пп. 2-8, отличающееся тем, что верхняя часть содержит окно маркировки, при этом верхняя часть в неактивированном положении закрывает маркировку в корпусе, и при этом окно маркировки открывает доступ к маркировке, когда верхняя часть находится в активированном положении.

10. Устройство для доставки лекарственной текучей среды по любому из пп. 2-8, отличающееся тем, что верхняя часть в неактивированном положении закрывает по меньшей мере часть маркировки, и при этом верхняя часть в активированном положении открывает маркировку.

11. Устройство для доставки лекарственной текучей среды по любому из пп. 2-8, отличающееся тем, что непрозрачная часть верхней части закрывает по меньшей мере часть маркировки, по меньшей мере частично скрывая маркировку.

12. Устройство для доставки лекарственной текучей среды по п. 11, отличающееся тем, что при нахождении верхней части в активированном положении прозрачная часть верхней части совмещена с маркировкой.

13. Устройство для доставки лекарственной текучей среды, содержащее:

корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью, при этом верхняя часть выполнена с возможностью перемещения относительно нижней части между неактивированным положением и активированным положением,

причем верхняя часть имеет вырез, при этом верхняя часть по меньшей мере частично закрывает выпускное отверстие для текучей среды в корпусе, когда верхняя часть находится в неактивированном положении, и при этом вырез открывает выпускное отверстие для текучей среды, когда верхняя часть находится в активированном положении, и при этом

нижняя часть имеет приемник для выпускного отверстия для текучей среды, а выпускное отверстие для текучей среды расположено внутри приемника для выпускного отверстия для текучей среды, и при этом перемещение верхней части в активированное положение совмещает вырез с приемником для выпускного отверстия для текучей среды, открывая выпускное отверстие для текучей среды,

выпускное отверстие для текучей среды, выполненное с возможностью доставки текучей среды из контейнера, расположенного в корпусе, когда верхняя часть находится в активированном положении;

модуль связи, выполненный с возможностью отправки сообщений с использованием по меньшей мере одного протокола связи; и

спусковой механизм, выполненный с возможностью активации модуля связи, когда верхняя часть перемещается из неактивированного положения в активированное положение.

14. Устройство для доставки лекарственной текучей среды по п. 13, отличающееся тем, что спусковой механизм представляет собой переключатель, выполненный с возможностью перемещения из первого положения переключателя во второе положение переключателя посредством верхней части.

15. Устройство для доставки лекарственной текучей среды по п. 13, отличающееся тем, что спусковой механизм содержит датчик Холла, расположенный в нижней части, при этом спусковой механизм содержит магнит, расположенный в верхней части.

16. Устройство для доставки лекарственной текучей среды по п. 13, отличающееся тем, что спусковой механизм содержит датчик давления, выполненный с возможностью обнаружения давления, прикладываемого к верхней части, для перемещения верхней части в активированное положение, и при этом спусковой механизм выполнен с возможностью активации модуля связи при определении датчиком давления порогового значения давления, приложенного к верхней части.

17. Устройство для доставки лекарственной текучей среды по п. 13, отличающееся тем, что спусковой механизм содержит передатчик светового луча и приемник светового луча, расположенные в нижней части, при этом передатчик светового луча выполнен с возможностью излучения светового луча, принимаемого приемником светового луча, и при этом верхняя часть выполнена с возможностью физического блокирования светового луча в активированном положении.

18. Устройство для доставки лекарственной текучей среды по любому из пп. 13-17, отличающееся тем, что по меньшей мере один протокол связи включает Bluetooth.

19. Устройство для доставки лекарственной текучей среды по любому из пп. 13-18, дополнительно содержащее датчик, выполненный с возможностью предоставления информации в модуль связи.

20. Устройство для доставки лекарственной текучей среды по п. 19, отличающееся тем, что датчик представляет собой датчик температуры, выполненный с возможностью предоставления информации о температуре в модуль связи.

21. Устройство для доставки лекарственной текучей среды по п. 19, отличающееся тем, что датчик представляет собой акселерометр, выполненный с возможностью предоставления информации о движении в модуль связи.

22. Устройство для доставки лекарственной текучей среды по любому из пп. 13-21, отличающееся тем, что спусковой механизм выполнен с возможностью подключения модуля связи к источнику питания.

23. Устройство для доставки лекарственной текучей среды по любому из пп. 13-22, отличающееся тем, что модуль связи выполнен с возможностью отправки сообщения, содержащего по меньшей мере одно, выбранное из группы: дозировка и наименование лекарственного средства.

24. Устройство для доставки лекарственной текучей среды по п. 2 или 13, отличающееся тем, что верхняя часть в неактивированном положении по меньшей мере частично препятствует физическому доступу к выпускному отверстию для текучей среды, и при этом верхняя часть в активированном положении выполнена с возможностью обеспечения физического доступа к выпускному отверстию для текучей среды.

25. Устройство для доставки лекарственной текучей среды по п. 24, отличающееся тем, что верхняя часть содержит вырез, при этом верхняя часть в неактивированном положении по меньшей мере частично закрывает выпускное отверстие для текучей среды в корпусе, и при этом вырез открывает выпускное отверстие для текучей среды, когда верхняя часть находится в активированном положении.

26. Устройство для доставки лекарственной текучей среды по п. 2 или 13, дополнительно содержащее:

контейнер; и

первое острие, соединенное по текучей среде с выпускным отверстием для текучей среды и выполненное с возможностью прокалывания контейнера при перемещении верхней части в активированное положение из неактивированного положения.

27. Устройство для доставки лекарственной текучей среды по п. 26, отличающееся тем, что контейнер представляет собой первый контейнер, при этом устройство для доставки лекарственной текучей среды дополнительно содержит:

второй контейнер; и

второе острие, соединенное по текучей среде с первым острием и выполненное с возможностью прокалывания второго контейнера при перемещении верхней части в активированное положение из неактивированного положения.

28. Устройство для доставки лекарственной текучей среды по п. 27, отличающееся тем, что первый контейнер содержит лиофилизированное твердое вещество, при этом второй контейнер содержит лекарственную текучую среду, а верхняя часть выполнена с возможностью обеспечения растворения лекарственной текучей средой лиофилизированного твердого вещества в активированном положении.

29. Устройство для доставки лекарственной текучей среды, содержащее:

корпус, имеющий нижнюю часть и верхнюю часть, взаимодействующую с возможностью перемещения с нижней частью, при этом верхняя часть выполнена с возможностью перемещения относительно нижней части между неактивированным положением и активированным положением;

перемещающий механизм, расположенный в нижней части корпуса, при этом первый конец для приема контейнера обращен к верхней части корпуса; и

выпускное отверстие для текучей среды, сообщающееся по текучей среде с перемещающим механизмом,

при этом верхняя часть выполнена с возможностью взаимодействия с первым контейнером таким образом, что первый контейнер перемещается к первому концу для приема контейнера, когда верхняя часть перемещается из неактивированного положения в активированное положение, и

причем физический доступ к выпускному отверстию для текучей среды по меньшей мере частично блокирован, когда верхняя часть находится в неактивированном положении, и при этом физический доступ к выпускному отверстию для текучей среды разрешен, когда верхняя часть находится в активированном положении,

причем верхняя часть имеет вырез, при этом верхняя часть по меньшей мере частично закрывает выпускное отверстие для текучей среды в корпусе, когда верхняя часть находится в неактивированном положении, и при этом вырез открывает выпускное отверстие для текучей среды, когда верхняя часть находится в активированном положении, и при этом

нижняя часть имеет приемник для выпускного отверстия для текучей среды, а выпускное отверстие для текучей среды расположено внутри приемника для выпускного отверстия для текучей среды, и при этом перемещение верхней части в активированное положение совмещает вырез с приемником для выпускного отверстия для текучей среды, открывая выпускное отверстие для текучей среды.

30. Устройство для доставки лекарственной текучей среды по п. 29, дополнительно содержащее гибкий ремешок, соединенный с выпускным отверстием для текучей среды.

31. Устройство для доставки лекарственной текучей среды по п. 29, отличающееся тем, что выпускное отверстие для текучей среды зафиксировано относительно нижней части корпуса, когда верхняя часть находится в активированном положении.

32. Устройство для доставки лекарственной текучей среды по п. 29, отличающееся тем, что выпускное отверстие для текучей среды выполнено с возможностью перемещения относительно нижней части корпуса, когда верхняя часть находится в активированном положении.

33. Устройство для доставки лекарственной текучей среды по п. 32, дополнительно содержащее зажим, прикрепленный к выпускному отверстию для текучей среды и соединенный с нижней частью корпуса, когда верхняя часть находится в неактивированном положении, чтобы удерживать выпускное отверстие для текучей среды в корпусе.

34. Устройство для доставки лекарственной текучей среды по п. 33, отличающееся тем, что зажим выполнен с возможностью съема с нижней части корпуса, когда верхняя часть находится в активированном положении, чтобы обеспечить перемещение выпускного отверстия для текучей среды относительно корпуса.

35. Устройство для доставки лекарственной текучей среды по п. 33, дополнительно содержащее крышку, закрывающую по меньшей мере часть выпускного отверстия для текучей среды, при этом удерживающая сила зажима с корпусом меньше удерживающей силы крышки с выпускным отверстием для текучей среды.

36. Устройство для доставки лекарственной текучей среды по п. 33, отличающееся тем, что нижняя часть корпуса содержит прорезь, через которую проходит по меньшей мере часть зажима для удержания выпускного отверстия для текучей среды в корпусе, когда верхняя часть находится в неактивированном положении.

37. Устройство для доставки лекарственной текучей среды по п. 33, дополнительно содержащее второй зажим.

38. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-37, отличающееся тем, что выпускное отверстие для текучей среды выполнено с возможностью перемещения относительно перемещающего механизма.

39. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-38, отличающееся тем, что верхняя часть содержит изогнутую поверхность, проходящую в направлении от нижней части.

40. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-39, отличающееся тем, что нижняя часть содержит плоскую поверхность, противоположную верхней части.

41. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-40, дополнительно содержащее модуль уведомления, выполненный с возможностью уведомления пользователя, когда верхняя часть перемещается из неактивированного положения в активированное положение.

42. Устройство для доставки лекарственной текучей среды по п. 41, отличающееся тем, что модуль уведомления выполнен с возможностью предоставления визуального уведомления, звукового уведомления и/или тактильного уведомления.

43. Устройство для доставки лекарственной текучей среды по п. 41, отличающееся тем, что модуль уведомления отправляет уведомляющее сообщение посредством беспроводной связи.

44. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-43, отличающееся тем, что верхняя часть содержит по меньшей мере одно окно, выполненное с возможностью обеспечения для пользователя видеть первый контейнер.

45. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-44, отличающееся тем, что первый конец для приема контейнера выполнен в виде первого острия.

46. Устройство для доставки лекарственной текучей среды по п. 45, отличающееся тем, что первое острие представляет собой двухпросветное острие.

47. Устройство для доставки лекарственной текучей среды по п. 45, отличающееся тем, что первое острие содержит по меньшей мере один открытый конец канала для текучей среды, наклоненный под углом относительно направления прокалывания первым острием.

48. Устройство для доставки лекарственной текучей среды по п. 47, отличающееся тем, что угол составляет 90 градусов.

49. Устройство для доставки лекарственной текучей среды по п. 45, отличающееся тем, что перемещающий механизм содержит впускное отверстие, выполненное с возможностью пропускания воздуха в перемещающий механизм.

50. Устройство для доставки лекарственной текучей среды по п. 49, отличающееся тем, что впускное отверстие выполнено в виде гидрофобного фильтра.

51. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-50, отличающееся тем, что выпускное отверстие для текучей среды представляет собой люэр-активируемый клапан или соединение Люэра.

52. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-51, отличающееся тем, что верхняя часть находится во взаимодействии с возможностью скольжения с нижней частью.

53. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-52, отличающееся тем, что верхняя часть содержит по меньшей мере один верхний удерживающий элемент, нижняя часть содержит по меньшей мере один нижний удерживающий элемент, а верхний удерживающий элемент и нижний удерживающий элемент выполнены с возможностью взаимодействия друг с другом для удержания верхней части в активированном положении.

54. Устройство для доставки лекарственной текучей среды по любому из пп. 29 или 32-52, отличающееся тем, что выпускное отверстие для текучей среды выполнено с возможностью разъемного удерживания внутри корпуса до тех пор, пока к выпускному отверстию для текучей среды не будет присоединено второе устройство для доставки.

55. Устройство для доставки лекарственной текучей среды по п. 54, отличающееся тем, что выпускное отверстие для текучей среды жестко прикреплено к корпусу до тех пор, пока второе устройство для доставки не будет соединено с выпускным отверстием для текучей среды, и при этом выпускное отверстие для текучей среды выполнено с возможностью перемещения относительно корпуса после того, как устройство для доставки присоединено к выпускному отверстию для текучей среды.

56. Устройство для доставки лекарственной текучей среды по п. 29, отличающееся тем, что верхняя часть выполнена с возможностью взаимодействия только с одним контейнером.

57. Устройство для доставки лекарственной текучей среды по п. 55, отличающееся тем, что второе устройство для доставки представляет собой шприц.
