РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА-ПЛОСКОРЕЗА Российский патент 2025 года по МПК A01B35/18

Изобретение относится к сельскохозяйственному машиностроению, в частности к орудиям для безотвального рыхления почвы.

Известен рабочий орган культиватора-плоскореза, содержащий стойку, лапу с крыльями, имеющими закрылки в виде зубчатых сферических дисков, причем режущая кромка каждого крыла имеет контур в виде сопряженных отрезков логарифмической спирали и выполнена зубчатой, где передняя кромка каждого зуба имеет форму логарифмической спирали, обращенной выпуклостью в сторону направления движения, а тыльная кромка каждого зуба выполнена прямолинейной и расположена перпендикулярно продольной оси лапы [1].

Недостатками данного изобретения являются низкое качество обработки почвы и значительная энергоемкость процесса рыхления, а также образование гребней из-за наличия и неправильной установки сферических дисков.

Также известен рабочий орган орудия для безотвальной обработки почвы, включающий стойку и плоскорежущую лапу, рабочая поверхность которой выполнена двоякой выпуклостью вверх кривизны: отрицательной - в подрезающей части и положительной - в рыхлящей части, и снабжена радиально установленными ножами, решетом, причем образующая рабочей поверхности лапы выполнена в виде плавно сопряженных участков логарифмической спирали, а режущая кромка лапы выполнена зубчатой. [2].

Недостатками данного рабочего органа являются быстрый износ и поломка зубьев такой формы, увеличение энергоемкости рыхления из-за трения решета с почвой и забивание его сорняками и почвой в зоне расположения ножей-стабилизаторов.

Следующим техническим решением является рабочий орган культиватора-плоскореза, содержащий закрепленную на стойке лапу, имеющую крылья с отогнутыми вверх закрылками, причем режущая кромка каждого крыла имеет контур в виде плавно сопряженных отрезков логарифмической спирали [3].

Недостатком данного рабочего органа является то, что наличие закрылок не способствует изменению траектории движения пласта почвы за стойку и крошению почвы.

Прототипом является рабочий орган культиватора-плоскореза, содержащий стойку, закрепленную на ней основную лапу, имеющего крылья с отогнутыми вверх закрылками и режущими кромками, контур которых выполнен в виде плавно сопряженных отрезков логарифмической спирали. При этом он снабжен дополнительными съемными ножами в виде крыльев полольной лапы, установленными за стойкой под углом крошения и соединенными с ней посредством кронштейна. Причем режущая кромка каждого крыла дополнительных ножей копирует тыльную кромку крыльев основной лапы, а расстояние между ними в продольном направлении составляет не менее 100 мм [4].

Недостатками данного рабочего органа является то, что такое конструктивное исполнение рабочей поверхности и режущей кромки лапы не способствует уменьшению отброса почвы в сторону и увеличению ее степени крошения, что отрицательно влияет на качество обработки почвы и энергоемкость данного процесса.

Задачей изобретения является устранение указанных недостатков.

Технический результат изобретения заключается в повышении качества обработки почвы.

Указанный технический результат изобретения достигается тем, что в рабочем органе культиватора-плоскореза, содержащего закрепленную на стойке лапу, имеющую крылья с отогнутыми вверх закрылками и режущими кромками, контур которых выполнен в виде плавно сопряженных отрезков логарифмической спирали, на тыльной кромке крыльев лапы которых установлены прутки одинаковой длины, расположенные параллельно к плоскости режущей кромки, при этом он снабжен плоским диском с положительным углом резания, установленный на стойке, кроме того рабочая поверхность плоского диска расположена ниже тыльной кромки крыльев лапы. При этом ширина захвата плоского диска равна ширине лапы.

Рабочий орган культиватора-плоскореза поясняется фигурами:

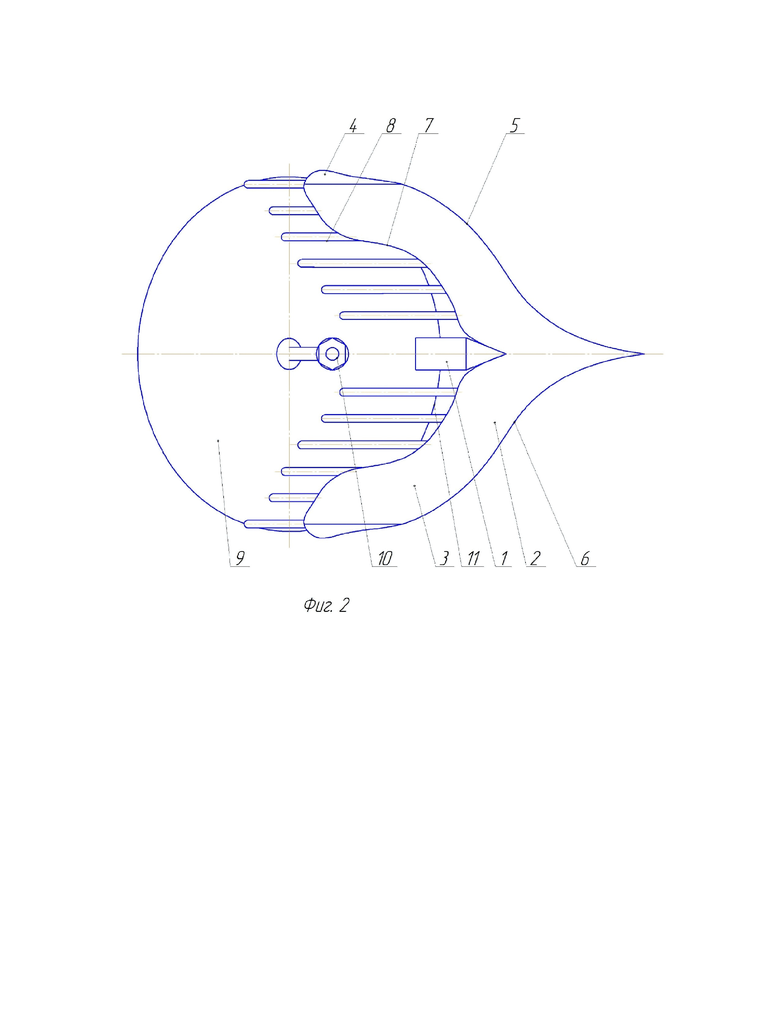

фиг. 1 - схема рабочего органа, вид сверху;

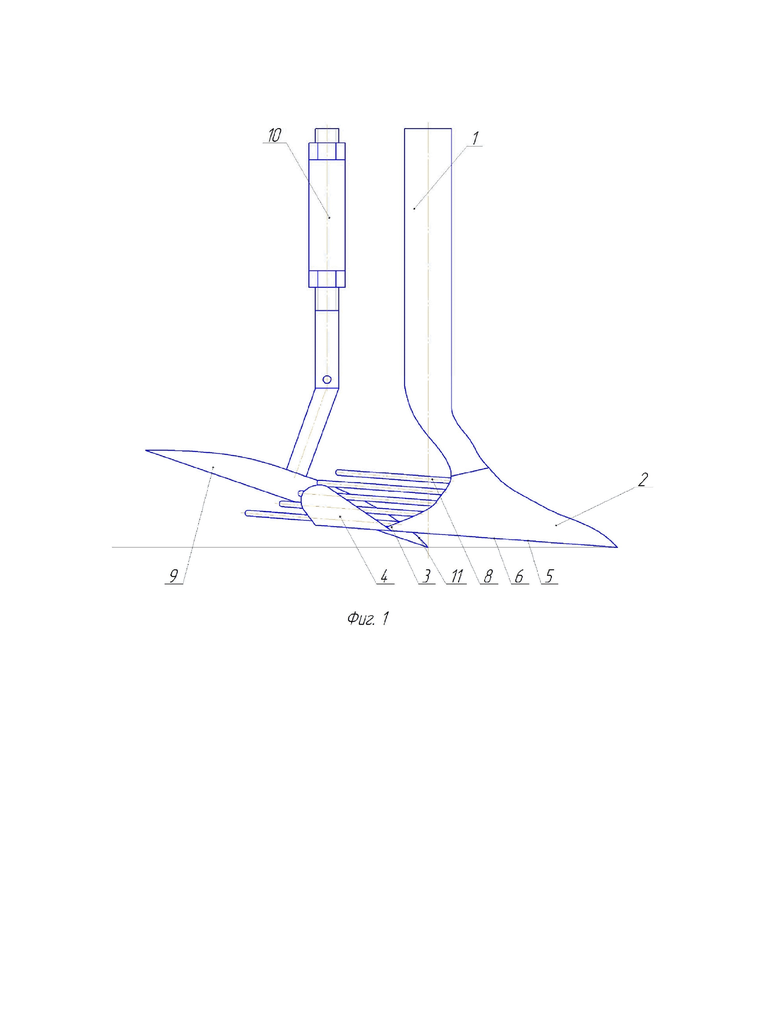

фиг. 2 - схема рабочего органа, вид сбоку;

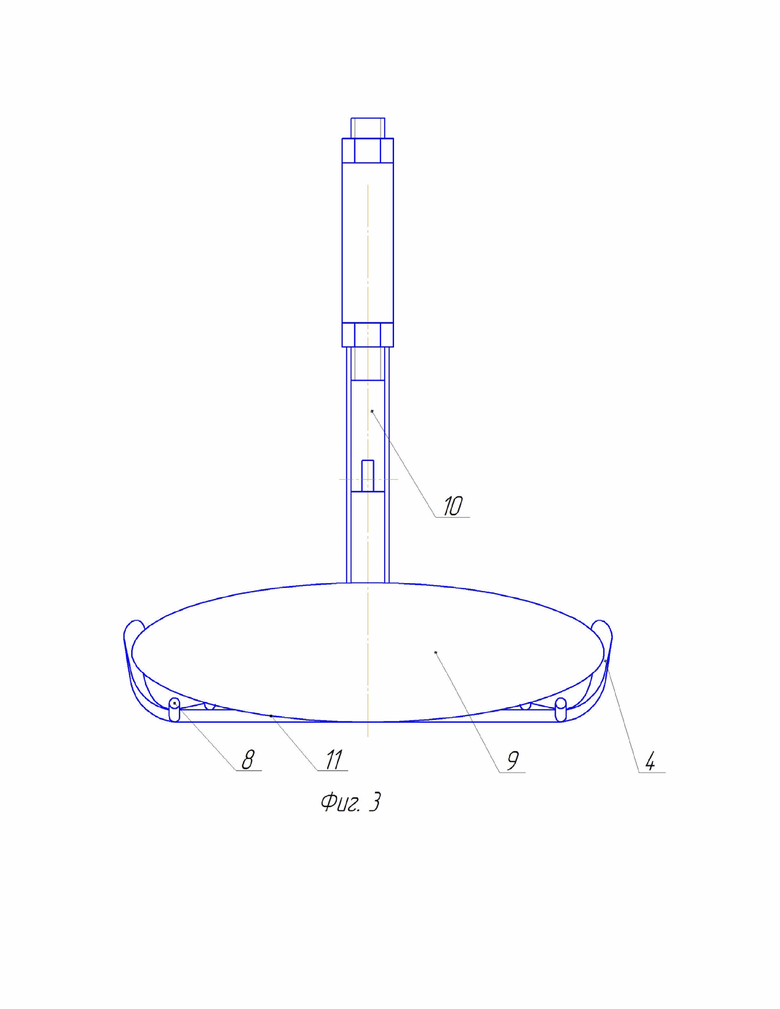

фиг. 3 - схема рабочего органа, вид сзади.

Рабочий орган культиватора-плоскореза (фиг. 1, 2 и 3) содержит стойку 1, закрепленную на ней лапу 2, имеющего крылья 3 с отогнутыми вверх закрылками 4 и режущими кромками 5, контур 6 которых выполнен в виде плавно сопряженных отрезков логарифмической спирали. Причем на тыльной кромке 7 крыльев 3 лапы 2 установлены прутки 8 одинаковой длины, расположенные параллельно к плоскости режущей кромке 5. При этом он снабжен плоским диском 9 с положительным углом резания, установленным на стойке 10. Кроме того, рабочая поверхность 11 плоского диска 9 расположена ниже тыльной кромки 7 крыльев 3 лапы 2. Причем ширина захвата плоского диска 9 равна ширине лапы 2.

Рабочий орган культиватора-плоскореза работает следующим образом.

При движении рабочего органа культиватора-плоскореза по возделываемой площади в передней части лапы 2 происходит подрезание пласта с деформацией почвы в боковых направлениях изогнутыми вверх закрылками 4. Далее подрезанный почвенный пласт поступает на прутки 8, которые расположены параллельно к плоскости их режущей кромки 5 лапы 2, вследствие чего происходит излом пласта, а мелкие частицы почвы просеиваются на дно борозды. После чего частично разрыхленный пласт поступает на плоский диск 9, который вращается за счет разности давления пласта на его лезвие и рабочую поверхность 11, обеспечивая тем самым скользящее резание и окончательное крошение почвы.

Таким образом, такое конструктивное исполнение рабочего органа культиватора-плоскореза позволяет повысить качество безотвальной обработки почвы.

Список использованной литературы

1. Авторское свидетельство № 1794329, кл. А 01 В 35/26. Рабочий орган культиватора-плоскореза / Г.Г. Булгариев, Х.С. Гайнанов, заявл. 01.06.1990, опубл. 15.02.1993, бюл. № 6.

2. Патент РФ № 2395184, МПК А 01 В 35/20; 35/26; 39/20. Рабочий орган для безотвальной обработки почвы / Г.В. Пикмуллин, Г.Г. Булгариев, заявл. 31.12.2008, опубл. 27.07.2010, бюл. № 21.

3. Авторское свидетельство № 1614767, кл. А 01 В 35/20; 35/26. Рабочий орган культиватора-плоскореза / Х.С. Гайнанов, Г.Г. Булгариев, заявл. 08.04.1988, опубл. 23.12.1990, бюл. № 47.

4. Патент № 2679162 РФ. Рабочий орган культиватора-плоскореза / Булгариев Г.Г., Яруллин Ф.Ф., Валиев А.Р., Мухамадъяров Ф.Ф.; заявитель и патентообладатель Казанский ГАУ. № 2017145228, заявл. 21.12.2017, опубл, 06.02.2019, бюл. № 4.

Изобретение относится к сельскому хозяйству. Рабочий орган культиватора-плоскореза содержит закрепленную на стойке лапу, имеющую крылья с отогнутыми вверх закрылками и режущими кромками, контур которых выполнен в виде плавно сопряженных отрезков логарифмической спирали. На тыльной кромке крыльев лапы установлены прутки одинаковой длины, расположенные параллельно к плоскости режущей кромки. Рабочий орган культиватора-плоскореза снабжен плоским диском с положительным углом резания, установленным на стойке. Рабочая поверхность плоского диска, ширина захвата которого равна ширине лапы, расположена ниже тыльной кромки крыльев лапы. Обеспечивается повышение качества обработки почвы. 3 ил.

Рабочий орган культиватора-плоскореза, содержащий закрепленную на стойке лапу, имеющую крылья с отогнутыми вверх закрылками и режущими кромками, контур которых выполнен в виде плавно сопряженных отрезков логарифмической спирали, на тыльной кромке крыльев лапы которых установлены прутки одинаковой длины, расположенные параллельно к плоскости режущей кромки, отличающийся тем, что он снабжен плоским диском с положительным углом резания, установленным на стойке, кроме того, рабочая поверхность плоского диска, ширина захвата которого равна ширине лапы, расположена ниже тыльной кромки крыльев лапы.
