Раздвижная конструкция со средствами защиты от внешних факторов Российский патент 2025 года по МПК E06B3/42

Изобретение относится к области домостроения. Заявленная раздвижная конструкция со средствами защиты от внешних факторов имеет возможность исключить проникновение воды в период дождя или в период холодов когда падает снег во внутрь раздвижной конструкции оконного или дверного проёма, находясь при этом в режиме проветривания помещения. Также данная раздвижная конструкция в соответствующие сезоны при помощи роллетной москитной сетки имеет возможность одновременно защитить не только от проникновения воды, но и от проникновения различных насекомых.

Заявленная раздвижная конструкция со средствами защиты от внешних факторов может быть применима в проёмах, разделяющих внутреннее пространство дома от внешнего пространства.

Из уровня техники известна раздвижная конструкция «Provedal»: https://okna-germany.ru/blog/vidy-preimushchestva-sistemy-provedal Стекающая вода в период дождя с внешней стороны данной раздвижной конструкции попадает в отсек горизонтального профиля рамы. Горизонтальный профиль рамы разделён на отсеки и для того, чтобы скапливающая вода уходила наружу, в нём присутствуют дренажные отверстия. Минусом такой конструкции является то, что при попадании воды в профиль, в котором возможно уже присутствует скопившаяся пыль или грязь, отсек профиля загрязняется. Отмеченный фактор защиты от внешней среды в данной раздвижной конструкции способствует возможности скопления грязи в профиле рамы, при этом усложняется процесс его чистки, что в итоге ухудшает эстетические показатели конструкции в целом. Другим минусом является тот фактор, что москитная сетка после её монтажа в данной раздвижной конструкции становится стационарной и в дальнейшем будет всегда перекрывать видовой обзор независимо от того, открываем ли створкой проём или закрываем его.

В отличие от аналоговых раздвижных конструкций в заявленной раздвижной конструкции при режиме проветривания или при частично открытом створкой проёме как защита дождевыми порогами, так и защита москитной сеткой от насекомых могут исполнять свои функции одновременно, не препятствуя друг другу. При этом потребителю в процессе пользования не нужно думать о том как действуют защитные средства в данной раздвижной конструкции при открывании или закрывании проёма, так как они исполняют свои функции защиты автоматически.

Другим фактором в заявленной раздвижной конструкции, отличающим её от аналоговых раздвижных конструкций, является то, что для москитной сетки не предусмотрены отдельные направляющие, по которым обычно ездят москитные сетки в других системах, потому что она роллетная и будучи прикреплённой к краю подвижной створки, она следует за ней, находясь при этом всегда в натянутом виде.

Техническая проблема разрешена тем, что создана раздвижная конструкция с защитными средствами от внешних факторов, в проём рамы которой внедрены дождевые пороги, исключающие возможность проникновения воды в период дождя или падающего снега, при том, что в этот момент сама раздвижная конструкция может находиться в режиме проветривания помещения. Для того, чтобы подвижная створка имела возможность беспрепятственно перемещаться вдоль рамы, не касаясь дождевых порогов рамного проёма, её горизонтальные профили созданы таким образом, что они перекрывают дождевые пороги проёма так, чтобы стекающая вода с наружной поверхности подвижной створки в период дождя не проникала во внутрь раздвижной конструкции, а стекала наружу. И другая техническая проблема в защите от внешних факторов в заявленной раздвижной конструкции была разрешена тем, что одновременно с дождевыми порогами была внедрена роллетная москитная сетка, которая способна действовать наряду с дождевыми порогами в защите от внешней среды, не мешая друг другу и при этом исполнять свои функции. Роллетная москитная сетка при закрытом проёме скрыта от глаз и появляется она автоматически вслед за створкой лишь при открывании проёма раздвижной конструкции.

Технический результат заключается в обеспечении защиты от проникновении воды в период дождя или падающего снега во внутрь раздвижной конструкции с внешней части проёма дома с помощью дождевых порогов, при том что сама раздвижная конструкция в этот момент может находиться в режиме проветривания, когда подвижная створка может перекрывать оконный проём, но при этом по всему периметру проёма будет присутствовать щель для проникновения воздуха в помещение.

Другим техническим результатом заявленной раздвижной конструкции является обеспечение дополнительной защиты от внешних факторов за счёт того, что раздвижная система снабжена роллетной москитной сеткой, которая в варианте когда используется в оконном проёме, имеет возможность смещаться вместе с подвижной створкой, будучи прикреплённой к её вертикальному краю, а в варианте, когда используется в дверном проёме, смещается вместе с перегородкой рамы. Такая связка между подвижной створкой или перегородкой и роллетной москитной сеткой не препятствует вхождению дневного света в помещение и не перекрывает видовой обзор внешнего пространства из помещения в момент когда проём закрыт подвижной створкой. Лишь в процессе открывания проёма москитная сетка перекрывает обзор внешнего пространства настолько, насколько открыт проём подвижной створкой. Также в данной раздвижной конструкции появилась возможность спрятать роллетную москитную сетку в отведённый для неё отсек рамы, из которого в процессе пользования она выходит через узкую щель отсека.

Технический результат достигается тем, что раздвижная конструкция со средствами защиты от внешних факторов содержит в себе раму с защитными дождевыми порогами, а также подвижную створку, имеющую возможность перемещаться вдоль рамы, не касаясь дождевых порогов, при этом ее горизонтальные профили имеют возможность частично перекрывать дождевые пороги с целью исключения возможности проникновения стекающей воды в период дождя с внешней поверхности подвижной створки во внутрь раздвижной конструкции, а сама раздвижная конструкция в этот момент может находиться в режиме проветривания с образованием по периметру проёма рамы щели для проникновения воздуха в помещение.

В частном случае осуществления изобретения раздвижная конструкция со средствами защиты от внешних факторов может также содержать роллетную москитную сетку в вертикальном отсеке рамы, край которой имеет возможность крепиться к краю подвижной створки, что позволяет ей автоматически двигаться вместе с подвижной створкой при открывании и закрывании оконного проёма.

В частном случае осуществления изобретения при использовании раздвижной конструкции со средствами защиты от внешних факторов в дверном проёме, роллетная москитная сетка имеет возможность крепиться к перегородке рамы.

Оснащение рамы раздвижной конструкции защитными дождевыми порогами, а также обеспечение подвижной створки горизонтальными профилями, которые выполнены с возможностью частичного перекрытия защитных порогов, позволяет обеспечить защиту от проникновения воды во внутрь раздвижной конструкции в период дождя или падающего снега с внешней стороны помещения, при том, что сама раздвижная конструкция в этот момент может находиться в режиме проветривания.

Снабжение заявленной раздвижной конструкции роллетной москитной сеткой, расположенной в вертикальном отсеке рамы и прикрепленной к краю подвижной створки либо к краю перегородки рамы, обеспечивает дополнительную защиту от внешних факторов.

Сущность изобретения поясняется чертежами и трёхмерными видами:

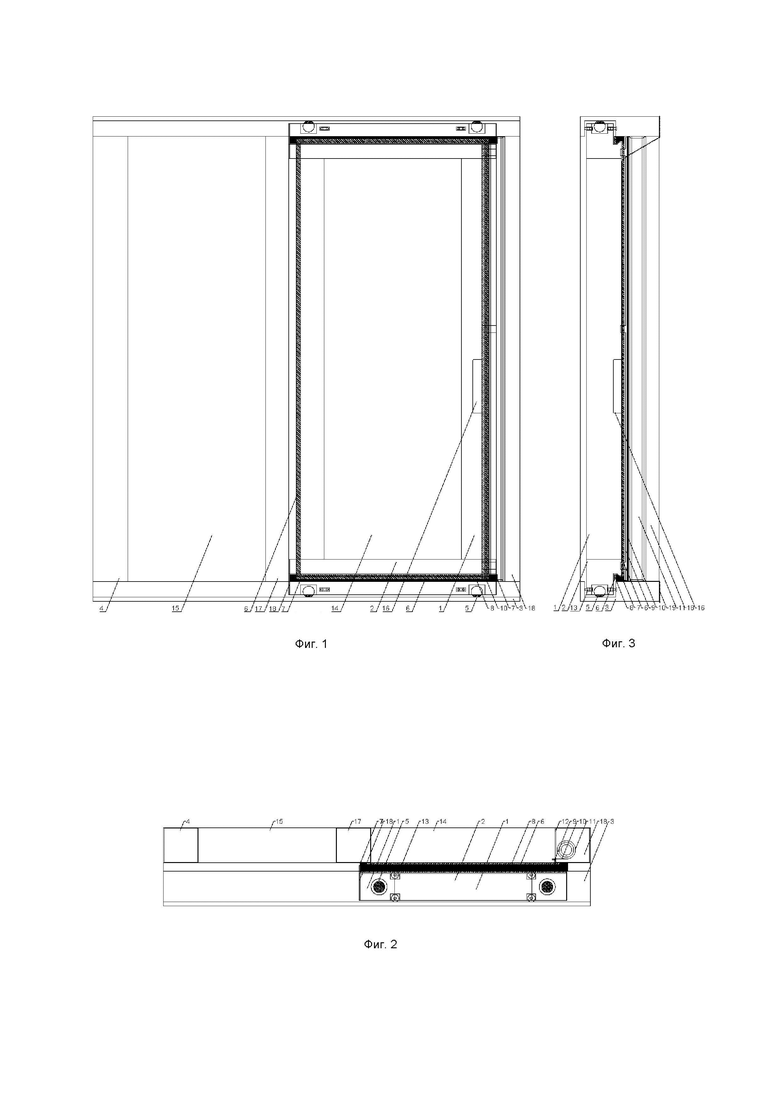

(Фиг. 1) – Вид спереди. Закрытый проём

(Фиг. 2) – Вид сверху. Закрытый проём

(Фиг. 3) – Вид сбоку

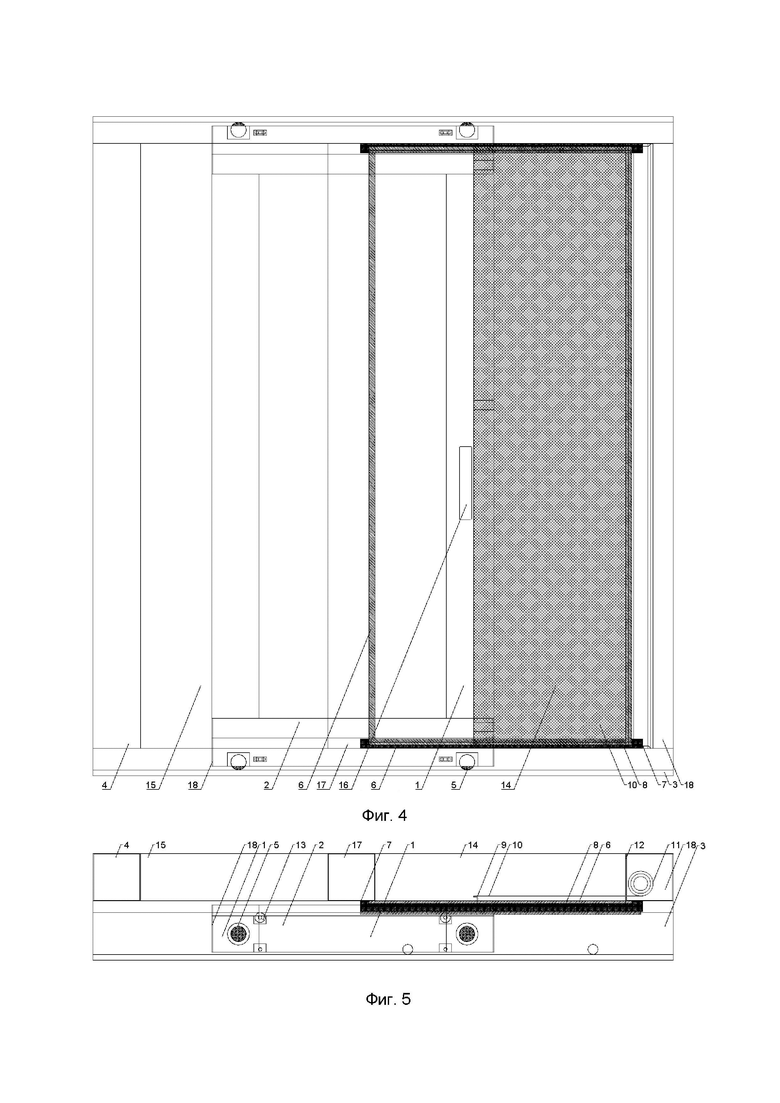

(Фиг. 4) – Вид спереди. Частично открытый проём

(Фиг. 5) – Вид сверху. Частично открытый проём

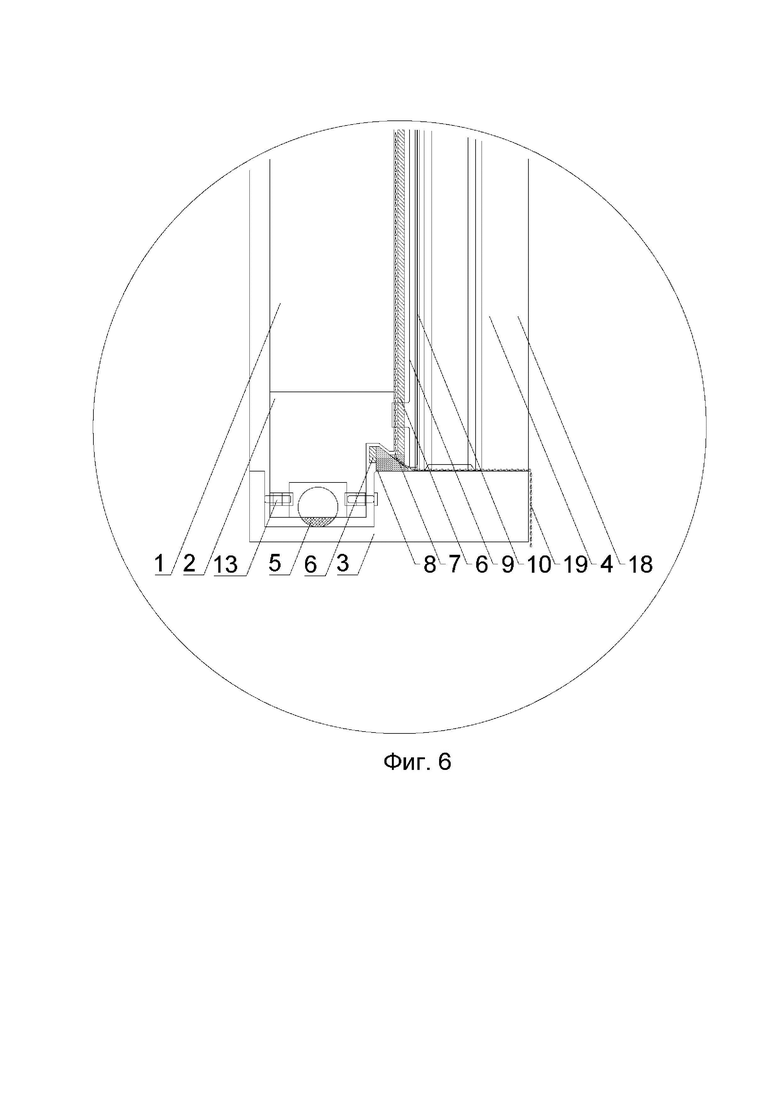

(Фиг. 6) – Вид сбоку (Фрагмент Фиг. 3)

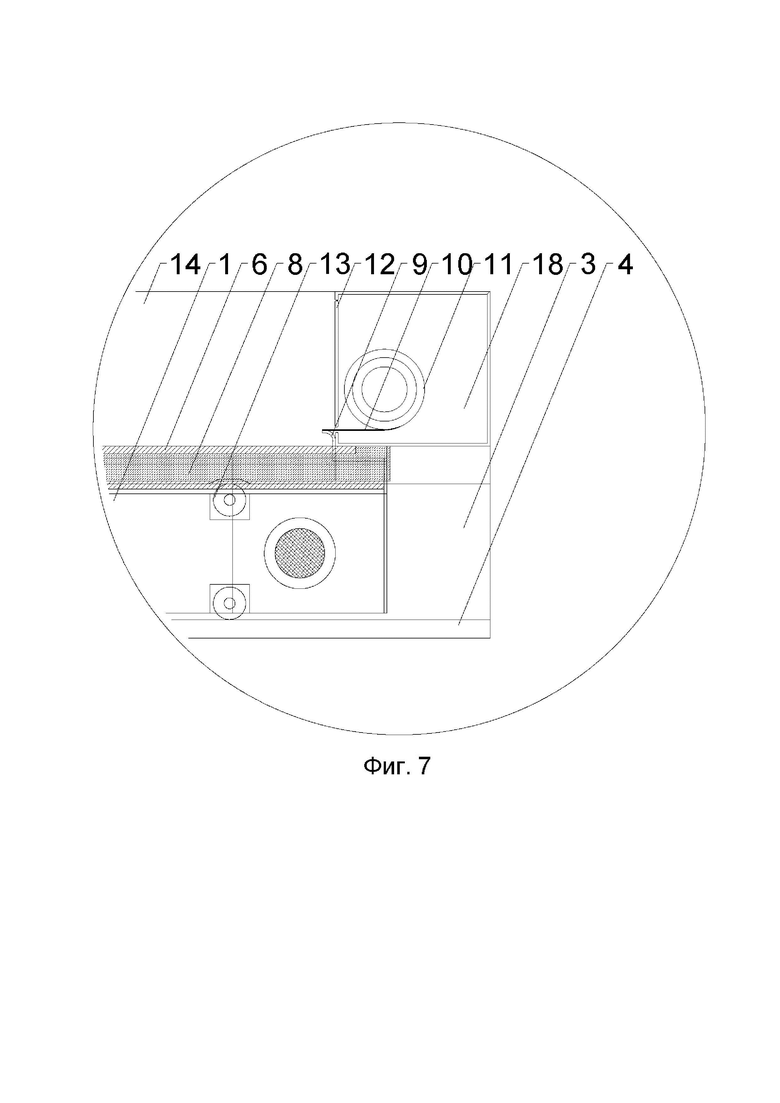

(Фиг. 7) – Вид сверху (Фрагмент Фиг. 2)

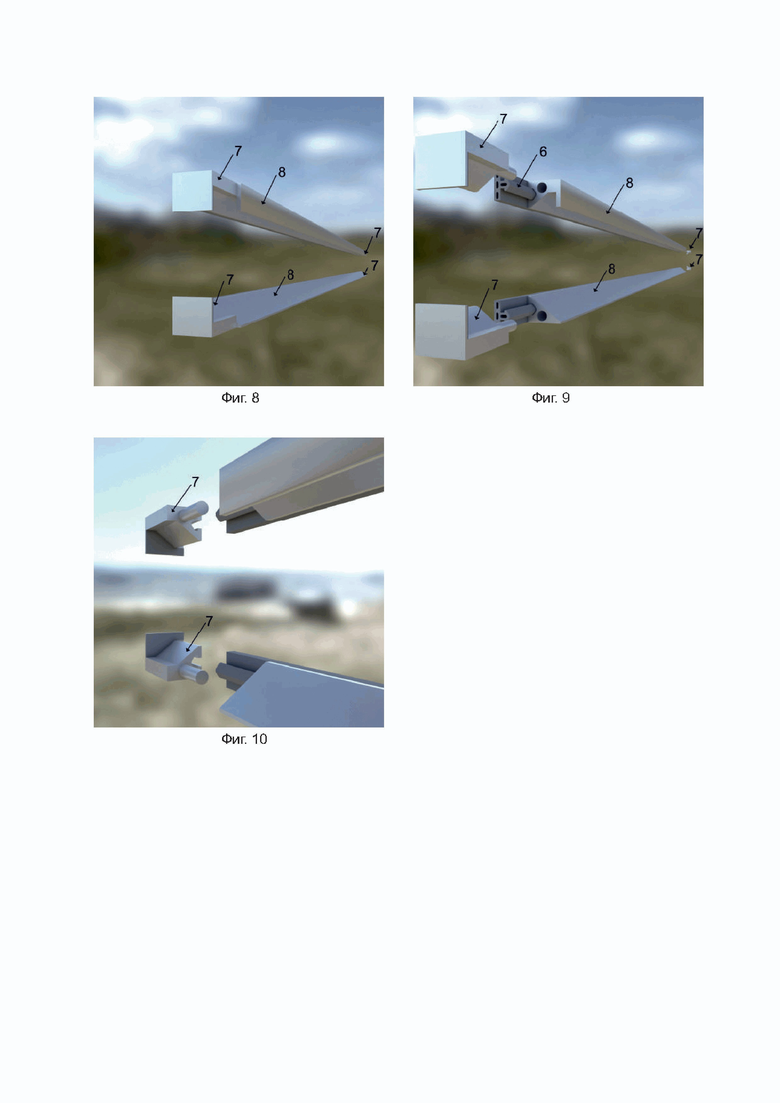

(Фиг. 8) – Трёхмерный вид дождевых порогов в соборном виде

(Фиг. 9) – Трёхмерный вид дождевых порогов в разборном виде

(Фиг. 10) – Трёхмерный вид боковых дождевых порогов

(Фиг. 11) – Трёхмерный вид раздвижной конструкции

(Фиг. 12) – Трёхмерный вид частично открытой раздвижной конструкции

(Фиг. 13) – Трёхмерный вид роллетной москитной сетки

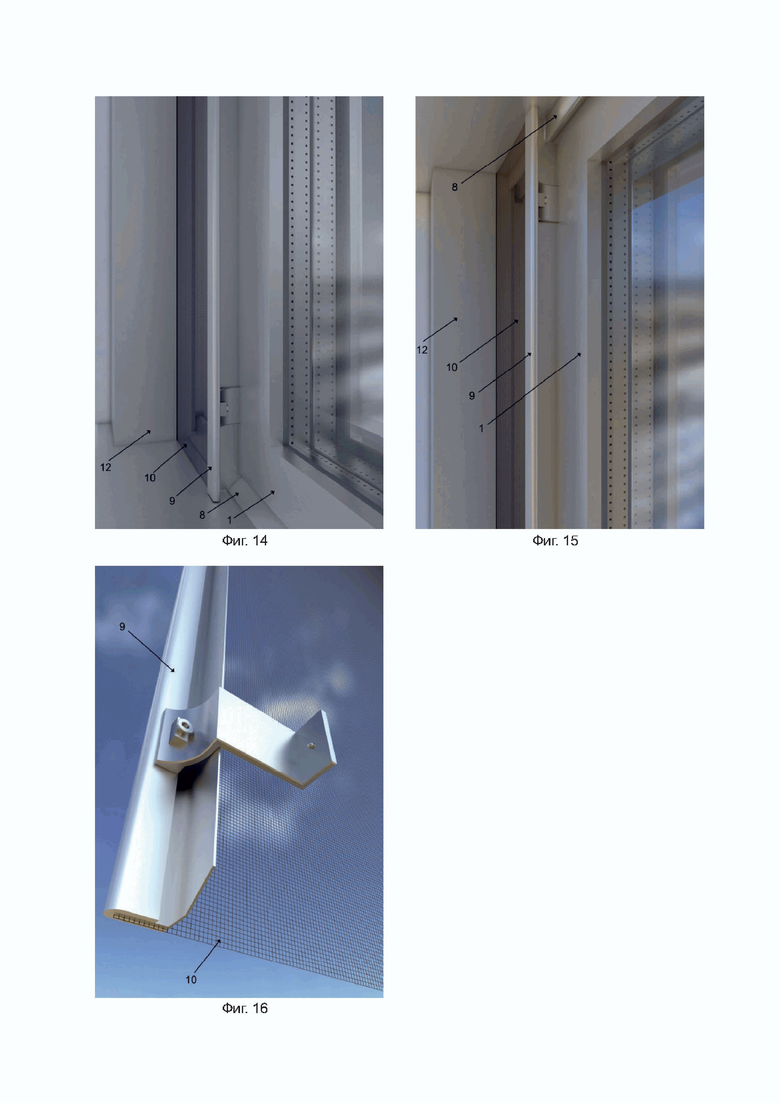

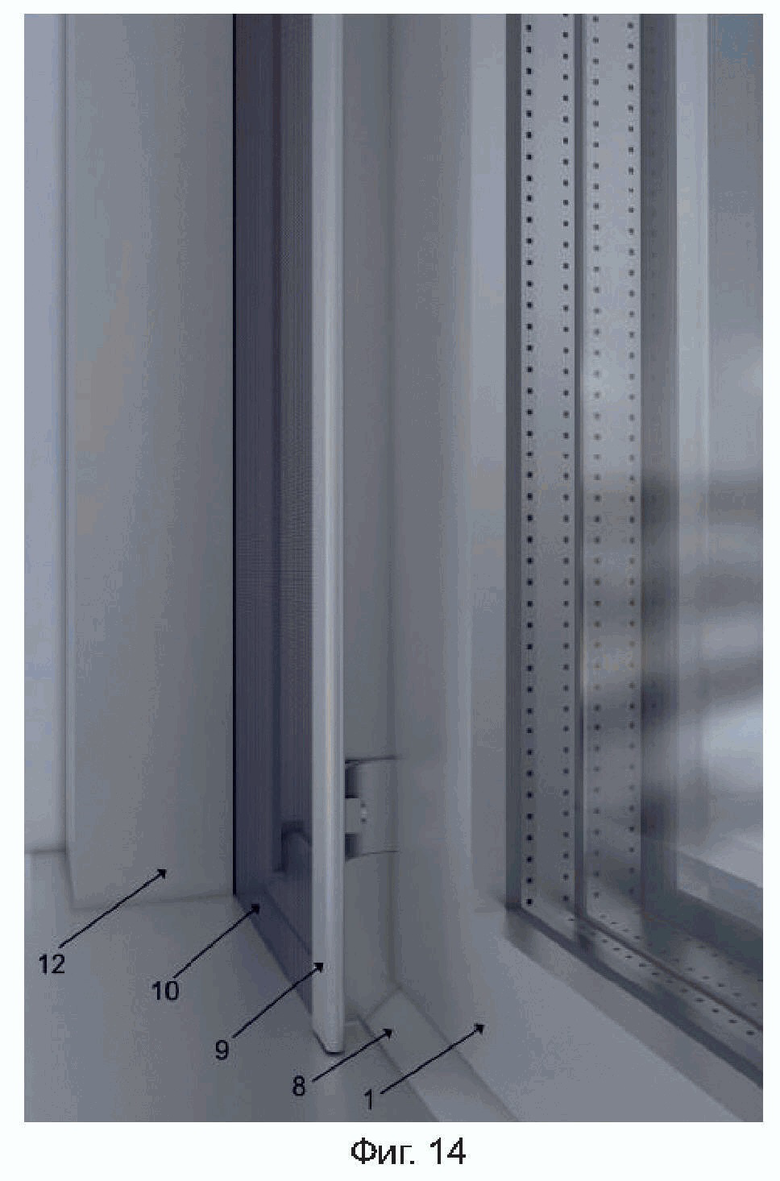

(Фиг. 14) – Трёхмерный вид нижней части элемента крепежа

(Фиг. 15) – Трёхмерный вид верхней части элемента крепежа

(Фиг. 16) – Трёхмерный вид элемента крепежа

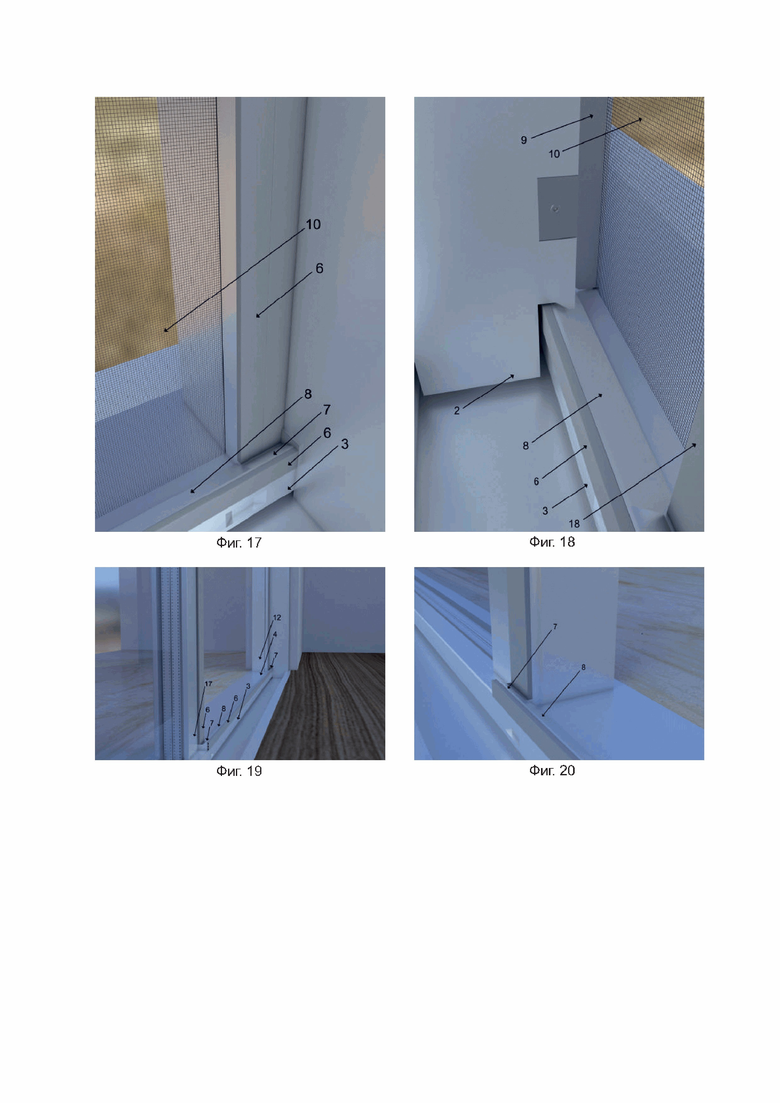

(Фиг. 17) – Трёхмерный вид уплотнителя

(Фиг. 18) – Трёхмерный вид горизонтального профиля створки

(Фиг. 19) – Трёхмерный вид среднего дождевого порога

(Фиг. 20) – Трёхмерный вид бокового дождевого порога

Список ссылочных позиций чертежей:

(1) - Подвижная створка

(2) - Горизонтальный профиль створки

(3) - Горизонтальный профиль рамы

(4) - Рама

(5) - Элемент перемещения

(6) - Уплотнитель рамы

(7) - Боковой дождевой порог

(8) - Средний дождевой порог

(9) – Элемент крепежа

(10) – Москитная сетка

(11) - Цилиндр москитной сетки

(12) - Панель отсека

(13) - Элемент механики

(14) - Открытая часть рамы

(15) - Закрытая часть рамы

(16) - Ручка створки

(17) - Перегородка рамы

(18) - Отсек москитной сетки

(19) - Вода

Раздвижная конструкция со средствами защиты от внешних факторов (Фиг. 1), (Фиг. 2), (Фиг. 3) предназначена для защиты от проникновения воды во внутрь раздвижной конструкции в период дождя и выполнена с возможностью находиться при этом в режиме проветривания, а также предназначена для защиты от проникновения насекомых в помещение через оконный проём при помощи роллетной москитной сетки (10), которая имеет возможность автоматически появляться из отсека (18) рамы (4) в момент когда подвижная створка (1) движется в сторону открытия оконного проёма (Фиг. 4). В варианте когда данная раздвижная конструкция используется для оконного проёма, край роллетной москитной сетки (10) при помощи элемента крепежа (9) (Фиг. 14), (Фиг. 15), (Фиг. 16) имеет возможность крепиться к вертикальному краю подвижной створки (1), а когда раздвижная конструкция используется для дверного проёма, то её край имеет возможность крепиться к перегородке (17) рамы (4). Заявленная раздвижная конструкция состоит из рамы (4), подвижной створки (1) и их составляющих (Фиг. 3). Каркас рамы (4) содержит в верхней и нижней части горизонтальные профили рамы (3), на поверхность которых установлены дождевые пороги (7), (8), (Фиг. 8), (Фиг. 19). Дождевые пороги (8), (7) при необходимости можно открепить от рамы (4) и оставить в комплектации раздвижной конструкции лишь роллетную москитную сетку (10), например тогда, когда данная раздвижная конструкция используется в дверном проёме с выходом на террасу, которая защищена от дождя крышей, и у которой пол находится по высоте на одном уровне с уровнем пола помещения.

Другими составляющими каркаса рамы (4) являются вертикальные профили, средний из которых служит перегородкой (17), разделяющей раму (4) на две части, а другой из вертикальных профилей несёт функцию отсека (18) в раме (4), предназначенного для роллетной москитной сетки (10). Часть рамы (15) всегда остаётся закрытой стеклом или другим материалом, другая же часть рамы (14) открыта, являясь проёмом рамы (4), и при необходимости данный проём может как закрываться, так и открываться подвижной створкой (1). Периметр (Фиг.4), (Фиг. 5) открытой части рамы (14) содержит уплотнители (6) (Фиг. 17), (Фиг. 19), к которым подвижная створка (1) имеет возможность прижиматься в момент герметизации проёма при помощи элементов механики (13) (Фиг. 3). Также открытая часть рамы (14) в верхней и нижней её части оснащена дождевыми порогами (7), (8), (Фиг. 15), (Фиг. 14), (Фиг. 17). Здесь следует отметить тот факт, что заявленная раздвижная конструкция в некоторых случаях может не содержать уплотнители (6), но также может иметь возможность нести в себе заявленные функции защиты от внешних факторов.

Дождевые пороги (8), (7) (Фиг. 3), (Фиг. 8) размещены горизонтально вверху и внизу открытой части рамы (14) и каждый из них состоит из трёх частей (Фиг. 9). Средний дождевой порог (8) размещён по середине открытой части рамы (14), а с его обеих сторон вплотную размещены два боковых дождевых порога (7) (Фиг. 1), (Фиг. 8), (Фиг. 19). Средний дождевой порог (8) имеет угол наклона для стекания воды, а боковые дождевые пороги (7) помимо угла наклона имеют боковые выступы, ограждающие от бокового слива воды во внутрь раздвижной конструкции в период дождя (Фиг. 20). Подвижная створка (1) беспрепятственно имеет возможность линейного перемещения вдоль рамы (4), не касаясь дождевых порогов (7), (8). В представленном варианте раздвижной конструкции подвижная створка (1) перемещается на элементах перемещения (5), представляющих собой шариковые опоры, но также в конструкции подвижной створки (1) могут использоваться и другие известные из уровня техники средства перемещения.

Горизонтальные профили (2) (Фиг. 18) подвижной створки (1) перекрывают формы верхнего и нижнего дождевых порогов (7), (8) таким образом, чтобы стекающая вода (19) с наружной поверхности подвижной створки (1) в период дождя не имеет возможности проникнуть во внутрь раздвижной конструкции и вынуждена стекать наружу, при этом сама раздвижная конструкция в этот момент может находиться в режиме проветривания помещения (Фиг. 11), (Фиг. 6).

Роллетная москитная сетка (10) скрыта от глаз в отведённом для неё отсеке (18) раздвижной конструкции и представлена в виде цилиндра (11) с механизмом пружинного натяжения, из которого выходит сама москитная сетка (10) (Фиг. 2). Механизм пружинного натяжения в роллетной москитной сетке (10) всегда держит москитную сетку в натянутом состоянии при её использовании и этот фактор исключает возможность её застревания в щели отсека в момент её прохождения (Фиг. 2). Хорошо натянутая москитная сетка в данной раздвижной конструкции также улучшает эстетический вид раздвижной конструкции в целом (Фиг. 12), (Фиг. 13) . Отсек (18) расположен во внутренней части вертикального профиля рамы (4) и оснащён съёмной панелью (12) для допуска к монтажу роллетной москитной сетки (10) (Фиг. 7). Когда нет необходимости в пользовании роллетной москитной сеткой (10), её край отцепляется и фиксируется у щели отведённого ей отсека (18). Подвижная створка (1) может находиться в разных позициях по отношению к открытой части рамы (14) и не зависит от положения, в котором находится роллетная москитная сетка (10).

Изготавливается данная раздвижная система из уже существующих на сегодняшний день компонентов. Профили данной раздвижной системы изготавливаются из экструдированного алюминиевого профиля в пресс-камерах путём принудительного выдавливания разогретых до определённой температуры заготовок через специальное отверстие матрицы. Матрицы изготавливаются на станках с чпу по металлу согласно чертежам профилей, которые используются в данной конструкции. Отделка алюминиевых профилей производится при помощи технологии анодирования, получая в результате большую гамму цветов, но также для покраски могут использоваться и другие технологии.

Далее алюминиевые профили пилятся согласно размерам на торцовочном оборудовании по металлу. После концы алюминиевых профилей фрезеруются и сверлятся на оборудовании с числовым программным управлением. Сборка подвижной створки (1) и рамы (4) раздвижной конструкции производится при помощи болтовых соединений на специализированых столах, которые оборудованы пневматическими прижимами для точной фиксации их углового соединения. Уплотнители (6) (Фиг. 17) вставляются в готовые пазы алюминиевых профилей рамы, которые изначально могут быть предусмотрены в их спроектированной форме. В данном варианте уплотнитель (6) представляет собой изоляционную прокладку, выполненную из термопластичного эластомера, но также могут использоваться и другие материалы для его изготовления. Уплотнители (6) по чертежам можно изготовить на соответствующих направлению предприятиях. Средний дождевой порог (8) изготавливается путём экструдирования.

Боковые дождевые пороги (7) могут изготавливаться литейными способами для того, чтобы в результате получить их сложные формы с соединительными элементами, представленными в заявленной раздвижной конструкции (Фиг. 10). Роллетная москитная сетка (10) может быть изготовлена из полимерного стекловолокна либо из других материалов и вместе с механизмом натяжения может быть заказана на предприятии, выпускающем такую продукцию. Все другие элементы механики данной раздвижной конструкции (Фиг. 3) могут изготавливаться на предприятиях соответствующего направления.

Изобретение относится к области домостроения. Технический результат заключается в обеспечении защиты от проникновении воды. Технический результат достигается тем, что раздвижная конструкция со средствами защиты от внешних факторов, предназначенная для размещения в оконном или дверном проеме, содержит раму (4), имеющую защитные дождевые пороги (7), (8), а также подвижную створку (1), выполненную с возможностью перемещения вдоль рамы (4), не касаясь дождевых порогов, и имеющую горизонтальные профили (2), при этом горизонтальные профили створки (2) выполнены с возможностью частичного перекрытия дождевых порогов (7), (8) с целью исключения проникновения осадков в виде дождя или снега с внешней поверхности 4 подвижной створки (1) вовнутрь раздвижной конструкции в режиме проветривания помещения с образованием по периметру проёма рамы (4) щели для проникновения воздуха в помещении. 2 з.п. ф-лы, 20 ил.

1. Раздвижная конструкция со средствами защиты от внешних факторов, предназначенная для размещения в оконном или дверном проеме, содержащая в себе раму (4), имеющую защитные дождевые пороги (7), (8), а также подвижную створку (1), выполненную с возможностью перемещения вдоль рамы (4), не касаясь дождевых порогов, и имеющую горизонтальные профили (2), при этом горизонтальные профили створки (2) выполнены с возможностью частичного перекрытия дождевых порогов (7), (8) с целью исключения проникновения осадков в виде дождя или снега с внешней поверхности подвижной створки (1) вовнутрь раздвижной конструкции в режиме проветривания помещения с образованием по периметру проёма рамы (4) щели для проникновения воздуха в помещение.

2. Раздвижная конструкция по п.1, отличающаяся тем, что при размещении ее в оконном проеме рама (4) дополнительно содержит вертикальный отсек (18), при этом раздвижная конструкция содержит роллетную москитную сетку (10) в вертикальном отсеке (18) рамы (4), край которой имеет возможность крепиться к краю подвижной створки (1) для обеспечения возможности ей автоматически двигаться вместе с подвижной створкой (1) при открывании и закрывании оконного проёма.

3. Раздвижная конструкция по п.1, отличающаяся тем, что при размещении ее в дверном проеме рама (4) содержит перегородку (17), а раздвижная конструкция содержит роллетную москитную сетку (10), при этом роллетная москитная сетка (10) имеет возможность крепиться к перегородке (17) рамы (4).
