Обрамление перегородки интерьерной системы Российский патент 2025 года по МПК E06B1/02 E06B3/32 E06B5/06

Изобретение относится к интерьерным системам профилей, изготовленных, как правило, из сплавов алюминия, предназначенные для изготовления обрамления перегородок, разделяющих помещение, дверей шкафов.

Интерьерные системы состоят из вертикальных и горизонтальных профилей, обрамляющих полотно перегородки, а также разделительных профилей, служащих для визуального деления полотна или комбинирования различных материалов в полотне двери. Наиболее популярны в настоящее время системы с узкими (ширина лицевой стороны 12-20мм) вертикальными профилями и разделителями.

Известна рама для сдвижной перегородки «Raumplus», содержащая вертикальные профили, а также скрепленные с ним верхний и нижний горизонтальные профили (https://www.raumplus.ru/upload/iblock/dd8/AIR_B_S1200_-s-ROLIKOM.pdf).

Недостатком известной конструкции является то, что в готовом изделии сборочные винты, крепящие горизонтальные и разделительные профили к вертикальным профилям, остаются видимыми, что существенно ухудшает внешний вид изделия.

Кроме того, при монтаже перегородки в данной раме для ее установки и регулировки необходим доступ с лицевой стороны перегородки, что не позволяет скрыть направляющую в нише потолка и требует значительного зазора между перегородкой и верхней направляющей.

Также известна рама для сдвижной перегородки «Modus», содержащей вертикальные профили и соединенные с ними верхний и нижний горизонтальные профили, причем горизонтальные и вертикальные профили соединены между собой под углом 45 градусов.(https://modusline.ru/catalog/podvesnye-sistemy/teleskopicheskaya-sistema-modus-ts).

Недостатками данной конструкции является сложный распил (45 градусов+90 градусов) профилей при сборке, видимые сборочные винты в готовом изделии, отсутствие возможности крепления разделительного профиля к вертикальным профилям.

В данной конструкции, также, как и в предыдущем аналоге, при монтаже полотна перегородки на ролики для установки и фиксации контргайки необходим доступ с лицевой стороны полотна, что не позволяет скрыть направляющую в нише потолка и требует значительного зазора между полотном и верхней направляющей.

Еще одним недостатком данного решения является отсутствие его универсальности для изготовления перегородок различного типа. Так, например, данный набор не пригоден к использованию для изготовления распашных, складных перегородок.

Задачей, на решение которой направлено заявленное изобретение, является создание единой универсальной конструкции обрамления интерьерных дверей/перегородок для решения различных задач, обеспечивающей простоту сборки и монтажа, надёжность и привлекательный внешний вид изделий.

Технический результат достигается тем, что в обрамлении перегородки интерьерной системы, содержащем вертикальные профили и соединенные с ними верхний и нижний горизонтальные профили, профили имеют две замкнутые камеры, выполненные с каналами для сборочных винтов, образующие паз для установки полотна створки, причем горизонтальные профили также имеют паз для фурнитуры, расположенный напротив паза для установки полотна створки, при этом обрамление дополнительно содержит угловой элемент для соединения вертикального профиля с горизонтальным профилем, выполненный в виде горизонтальной пластины с выступами с одной ее стороны, соответствующими по форме сечению внутренних полостей камер вертикального профиля и выполненными с возможностью их установки внутрь этих полостей, причем выступы имеют отверстия, сопрягаемые с каналами для сборочных винтов камер горизонтального профиля при установке выступов в полости вертикального профиля, а с другой стороны пластина имеет Г-образные элементы, образующие паз для фурнитуры, сопрягаемый с соответствующим одноименным пазом горизонтального профиля, при этом рама снабжена крышками вертикального профиля, выполненными с возможностью их установки на вертикальных профилях защелкивающим соединением.

Кроме того крышка вертикального профиля выполнена с П-образным сечением, Г-образные элементы выполнены с упорами для крышки вертикального профиля и с отверстиями для крепления фурнитуры, при этом обрамление может содержать горизонтальный разделительный профиль, выполненный в виде двух замкнутых камер с соединительной стенкой между ними, образующих с двух ее сторон пазы для установки полотна перегородки, при этом замкнутые камеры выполнены с каналами для сборочных винтов, причем вертикальный профиль выполнен с отверстиями для сопряжения с каналами сборочных винтов замкнутых камер промежуточного профиля.

Наличие углового элемента для соединения вертикального профиля с горизонтальным профилем, выполненного в виде горизонтальной пластины, имеющей с одной ее стороны выступы, соответствующие по форме сечению внутренних полостей камер вертикального профиля и выполненные с возможностью их установки внутрь этих полостей, а с другой стороны Г-образные элементы, образующие паз для фурнитуры, сопрягаемый с соответствующим одноименным пазом горизонтального профиля, выполненные с отверстиями для крепления к ним фурнитуры, позволяет исключить необходимость доступа для монтажа и регулировки подвесных перегородок к зазору между перегородкой и направляющей и обеспечить возможность размещения направляющих в нише потолка.

Возможность размещения различной фурнитуры в отверстиях угловых элементов обеспечивает размещение этих элементов на углах перегородки, что дает возможность перегородке сдвигаться на полную ширину. Также с помощью этих отверстий возможно крепление поворотных механизмов и петель для монтажа перегородок в распашном и складном («гармошка») исполнениях.

Наличие крышек вертикального профиля, выполненных с возможностью их установки на вертикальных профилях защелкивающим соединением, позволяет скрыть сборочную и функциональную фурнитуру в готовом изделии, обеспечив изделию привлекательный внешний вид.

Наличие упоров для крышки вертикального профиля на Г-образных элементах углового элемента позволяет предотвратить смещение крышки вдоль вертикального профиля.

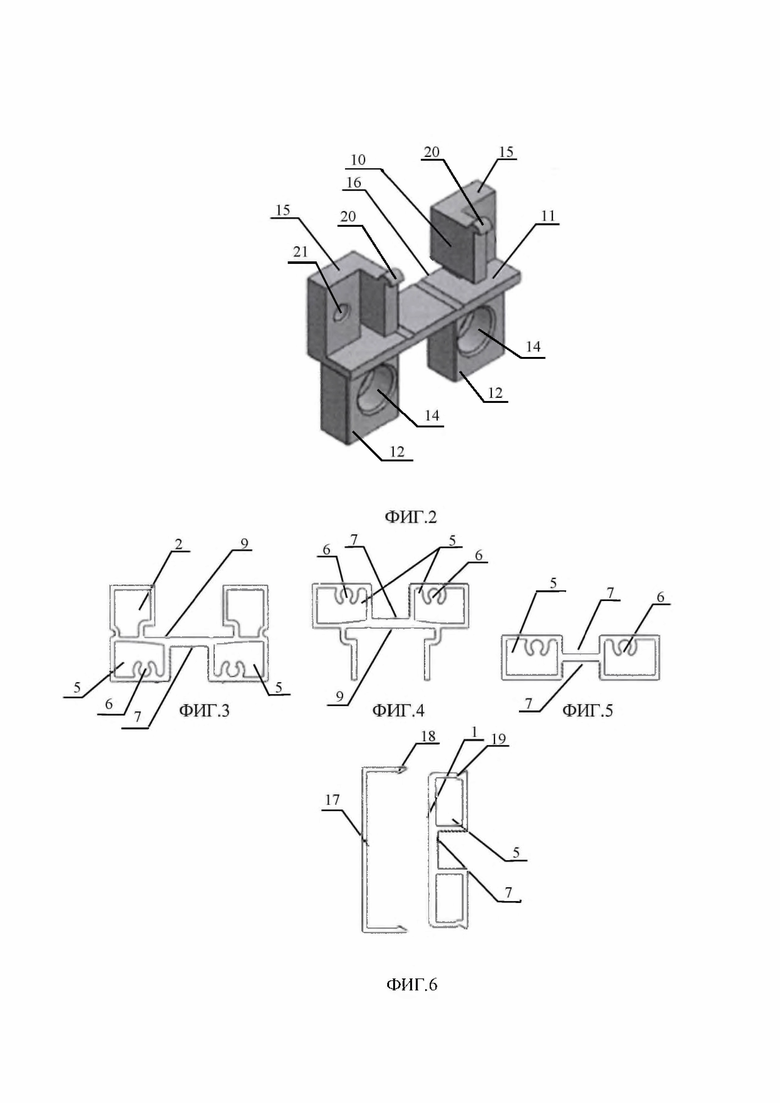

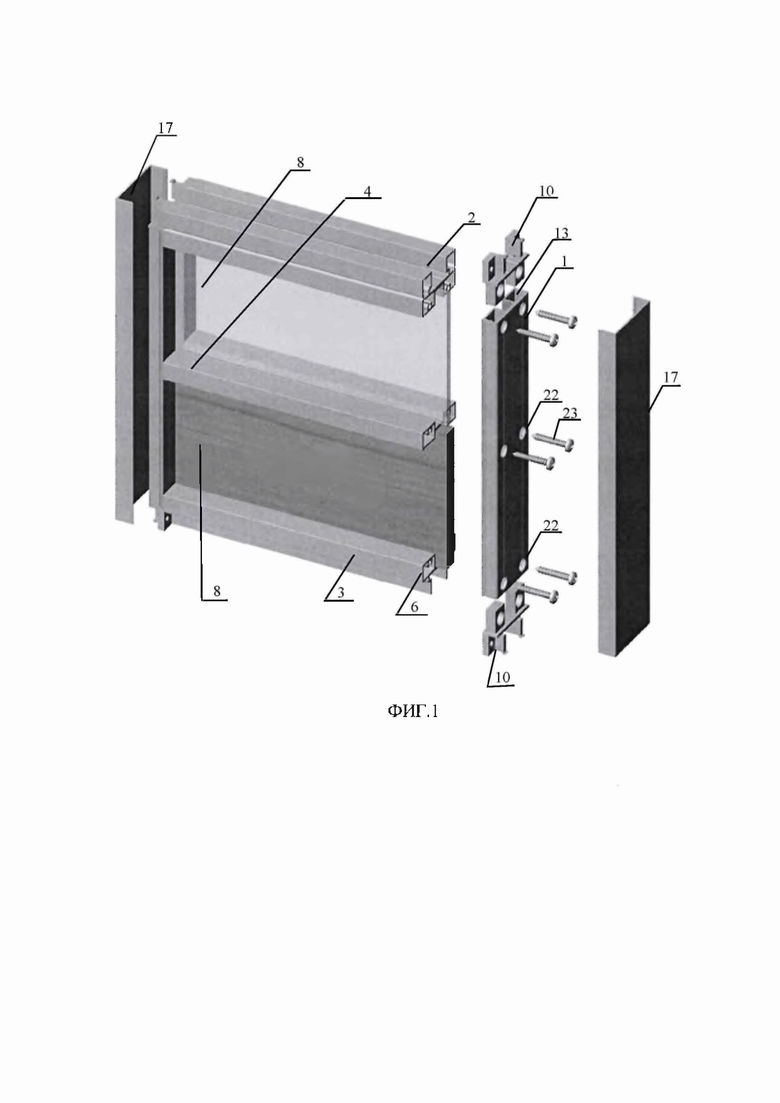

Изобретение поясняется графически, где на фиг.1 представлена схема сборки предлагаемого обрамления перегородки интерьерной системы; на фиг.2 укрупненно представлен угловой элемент; на фиг. 3 показано сечение горизонтального верхнего профиля; на фиг. 4 показано сечение горизонтального нижнего профиля; на фиг. 5 показано сечение горизонтального разделительного профиля; на фиг. 6 показано сечение вертикального профиля с соединяемой с ним крышкой; на фиг. 7 изображен пример монтажа подвеса раздвижной перегородки в фурнитурный паз.

Обрамление перегородки интерьерной системы, содержит вертикальные профили 1, соединенные с ними верхний горизонтальный профиль 2, нижний горизонтальный профиль 3, а также разделительный профиль 4. Профили 1, 2, 3, 4 имеют замкнутые камеры 5, выполненные с каналами 6 для сборочных винтов, образующие паз 7 для установки полотна 8 перегородки. Верхний и нижний горизонтальные профили 2 и 3 также имеют паз 9 для фурнитуры, который расположен напротив паза 7. Обрамление содержит угловой элемент 10 для соединения вертикального профиля 1 с верхним горизонтальным профилем 2 или нижним горизонтальным профилем 3. Угловой элемент 10 содержит горизонтальную пластину 11, с одной стороны которой выполнены выступы

12, соответствующие форме сечения внутренних полостей 13 камер 5 вертикального профиля 1 и имеющие отверстия 14, сопрягаемые с каналами 6 для сборочных винтов камер 5 горизонтального профиля 2, 3 при установке выступов 12 в полости 13. С другой стороны пластины 11 выполнено 2 Г-образных элемента 15, которые одной своей стороной образуют паз 16 для фурнитуры, сопрягаемый с соответствующим пазом 9 горизонтального профиля 2, 3.

Обрамление также содержит крышку 17 вертикального профиля 1, имеющую П-образное сечение и выполненную с выступами 18 по всей ее длине. Для защелкивания с крышкой 17 вертикальный профиль 1 имеет соответствующие пазы 19.

Г-образные элементы 15 угловых элементов 10 имеют упоры 20 для крышки 17, а также отверстия 21 для крепления различной фурнитуры.

Сборка перегородки выполняется в следующей последовательности:

Детали полотна 8 перегородки нарезаются в необходимый размер. В качестве полотна 8 могут использоваться стекло, листовые пластики, декоративные плиты и прочие подобные материалы различной толщины, преимущественно, 4-10мм. Ширина соответствующего паза 7 в профилях 2, 3, 4 равна 10 мм, материалы толщиной менее 10мм устанавливаются в пазы профилей обрамления с применением уплотнителей. Профили 1,2, 3, 4 обрамления нарезаются в необходимый размер. Все профили режутся под прямым углом и не требуют дополнительной фрезеровки, что делает процесс сборки быстрым и несложным. В вертикальных профилях 1 сверлятся отверстия 22 под сборочные саморезы. В торцы вертикальных профилей сверху и снизу вставляются угловые элементы. Для этого выступы 12 вставляются во внутренние полости 13 камер 5 вертикального профиля 1. Профили монтируются на полотна 8 и через отверстия 22 вертикального профиля 1, и совмещенные с ними отверстия 14 выступов 12 углового элемента 10 вкручиваются саморезами 23 в каналы 6 горизонтальных профилей 2,3. При вкручивании в каналы горизонтальных профилей саморезы 23 закрепляют вертикальный профиль 1 и угловой элемент 10 к верхнему и нижнему горизонтальным профилям 2, 3. Для разделительного профиля 4 также предусмотрена возможность фиксации саморезами 23 к вертикальным профилям, 1 что увеличивает прочность перегородки.

После установки и регулировки перегородки на вертикальные профили 1 защёлкиваются крышки 17. Смещение крышки 17 вдоль вертикального профиля 1 предотвращают упоры 20 угловых элементов 10.

Паз 16 для фурнитуры с перпендикулярными упорными стенками, являющимися одной из стенок в Г-образных элементах 15, повторяет форму соответствующих пазов 9 в

горизонтальных профилях 2,3, что позволяет избежать сложной обработки (рез под углом, фрезеровка) профилей, поскольку уже имеется готовый паз необходимой формы в угловом элементе 10, а также заводить закладные элементы в паз при монтаже перегородки. В данном решении в отличие от известных решений нет необходимости в доступе для монтажа и регулировки с лицевой стороны перегородки, что позволяет добиться минимального расстояния между верхней направляющей и перегородкой, а также размещать направляющие в нише потолка.

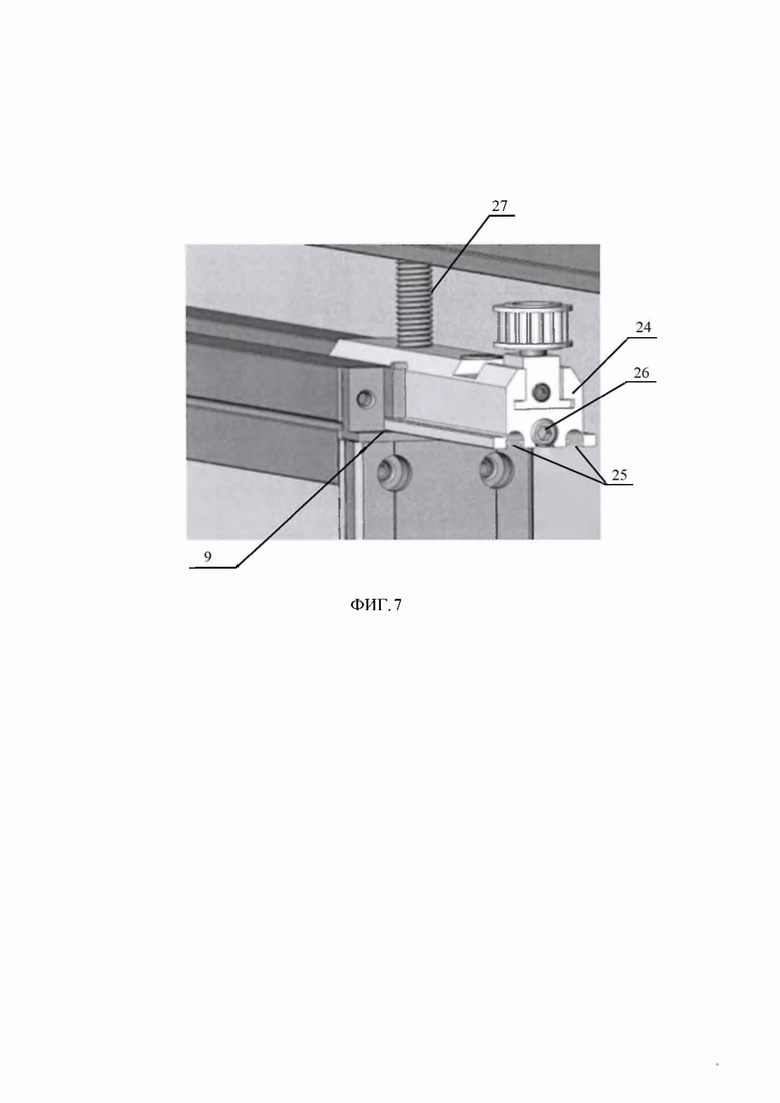

На фиг. 7 показан пример монтажа подвеса раздвижной двери в фурнитурный паз, из которого видно, что подвес 24 задвигается в паз 9, и далее возможность его перемещения вдоль этого паза блокируется фиксирующими винтами, которые вкручиваются в пазы 25 подвеса 24. Положение перегородки по вертикали регулируется винтом 26, установленным в подвесе 24. При вращении винта 26 в верхнем ролике поворачивается вертикальный резьбовой винт 27 подвеса 24, поднимая или опуская угол перегородки.

Предлагаемое решение позволяет сдвигать полотна перегородки профиль в профиль как в открытом, так и в закрытом положении, без смещения полотна перегородки в крайних положениях.

В отверстия 21 для крепления различной фурнитуры возможно крепление поворотных механизмов и петель для монтажа перегородок в распашном и складном («гармошка») исполнениях.

Таким образом, предлагаемая конструкция обрамления, за счет использования специального углового элемента позволяет обеспечить:

- простоту сборки конструкции, а именно избежать запилы профилей под углом, фрезеровку профилей и исключить необходимость доступа для монтажа и регулировки подвесных перегородок к зазору между перегородкой и направляющей;

- возможность использования единого обрамления для создания различных конструкций перегородок: подвесных раздвижных, стационарных, распашных, складных;

- возможность использования синхронизирующих механизмов сдвижения перегородок:

- возможность сдвижения подвесных перегородок на полную ширину;

- скрыть сборочную и функциональную фурнитуру в готовом изделии, обеспечив привлекательный внешний вид.

Настоящее изобретение относится к обрамлению перегородки интерьерной системы. Техническим результатом является простота сборки и монтажа. Технический результат достигается тем, что обрамление перегородки интерьерной системы содержит вертикальные профили и соединенные с ними верхний и нижний горизонтальные профили, при этом профили имеют две замкнутые камеры, выполненные с каналами для сборочных винтов, образующие паз для установки полотна створки, причем горизонтальные профили также имеют паз для фурнитуры, расположенный напротив паза для установки полотна створки, при этом рама дополнительно содержит угловой элемент для соединения вертикального профиля с горизонтальным профилем, выполненный в виде горизонтальной пластины, имеющей с одной ее стороны выступы, соответствующие по форме сечению внутренних полостей камер вертикального профиля и выполненные с возможностью их установки внутрь этих полостей, причем выступы имеют отверстия, сопрягаемые с каналами для сборочных винтов камер горизонтального профиля при установке выступов в полости вертикального профиля, а с другой стороны пластина имеет Г-образные элементы, образующие паз для фурнитуры, сопрягаемый с соответствующим одноименным пазом горизонтального профиля, при этом рама снабжена крышками вертикального профиля, выполненными с возможностью их установки на вертикальных профилях защелкивающим соединением. 5 з.п. ф-лы, 7 ил.

1. Обрамление перегородки интерьерной системы, содержащее вертикальные профили и соединенные с ними верхний и нижний горизонтальные профили, отличающееся тем, что профили имеют две замкнутые камеры, выполненные с каналами для сборочных винтов, образующие паз для установки полотна створки, причем горизонтальные профили также имеют паз для фурнитуры, расположенный напротив паза для установки полотна створки, при этом рама дополнительно содержит угловой элемент для соединения вертикального профиля с горизонтальным профилем, выполненный в виде горизонтальной пластины, имеющей с одной ее стороны выступы, соответствующие по форме сечению внутренних полостей камер вертикального профиля и выполненные с возможностью их установки внутрь этих полостей, причем выступы имеют отверстия, сопрягаемые с каналами для сборочных винтов камер горизонтального профиля при установке выступов в полости вертикального профиля, а с другой стороны пластина имеет Г-образные элементы, образующие паз для фурнитуры, сопрягаемый с соответствующим одноименным пазом горизонтального профиля, при этом рама снабжена крышками вертикального профиля, выполненными с возможностью их установки на вертикальных профилях защелкивающим соединением.

2. Обрамление по п. 1, отличающееся тем, что крышка вертикального профиля выполнена с П-образным сечением.

3. Обрамление по п. 1 или 2, отличающееся тем, что Г-образные элементы выполнены с упорами для крышки вертикального профиля.

4. Обрамление по п. 1 или 2, отличающееся тем, что Г-образные элементы выполнены с отверстиями для крепления к ним фурнитуры.

5. Обрамление по п. 1 или 2, отличающееся тем, что оно содержит горизонтальный разделительный профиль, выполненный в виде двух замкнутых камер с соединительной стенкой между ними, образующих с двух ее сторон пазы для установки полотна перегородки, при этом замкнутые камеры выполнены с каналами для сборочных винтов.

6. Обрамление по п. 3, отличающееся тем, что каждый вертикальный профиль выполнен с отверстиями для сопряжения с каналами сборочных винтов замкнутых камер промежуточного профиля.
