Плуг Российский патент 2025 года по МПК A01B13/14 A01B15/04 A01B15/18

Изобретение относится к сельскохозяйственному машиностроению, в частности к лемешным плугам для основной обработки почвы.

Плуг предназначен для подготовки различных видов почв к посеву овощей, зерновых культур и прочих сельскохозяйственных культур.

Известен плуг ПЛН-5-35 для обработки почвы (пахоты), содержащий раму, право-левооборачивающие корпуса, навеску из раскосов и задней планки, опорные колеса с регулировочным механизмом (см. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - 5-е изд., перераб. и доп. - М.: Колос, 1983. - 495 с., ил. - (Учебники и учебн. пособия для высших с-х. учебн. заведений).

Недостатком такого плуга являются большие затраты энергии и разрушение почвенного пласта, а также низкое качество крошения почвы, так как классическое геометрическое исполнение корпуса в виде клина не позволяет воздействовать на почвенный пласт по линиям наименьших связей, а лишь деформировать его путем сжатия.

Аналогом изобретения является плуг-рыхлитель-разуплотнитель (см. патент РФ на изобретение RU 2131653 кл. A01B 79/00, 1999 год), предназначенный для обработки пахотного и подпахотного горизонтов почвы и может быть использовано в сельском хозяйстве и включает смонтированные на раме основные безотвальные рыхлители со стойками и расположенный сзади каждого из них разуплотнитель. Разуплотнитель выполнен в виде плоскорезной асимметричной лапы со стойкой. Оборотный рабочий орган установлен перед каждым основным безотвальным рыхлителем. Такая технология основной обработки почвы и конструктивное выполнение плуга обеспечат снижение энергетических затрат и сохранение естественной структуры сложения пахотного горизонта, повышение качества обработки почвы и стабилизацию хода плуга.

Недостатками известного плуга-рыхлителя-разуплотнителя являются крошение пласта почвы за счет воздействия груди отвала с получением разновеликих комков, что не снижает сопротивления при обработке почвы, сложность конструкции и трудоемкость его обслуживания.

Прототипом заявляемого изобретения является плуг ярусный-рыхлитель (см. патент РФ на полезную модель № 193870 кл. A01B 13/14, 2019 год), содержащий стойку основного корпуса с лемехом основного корпуса и отвалом, а также стойку предплужника с лемехом предплужника, имеющую устройство регулировки, обеспечивающее разную глубину хода лемеха предплужника при обработке почвы и по отношению к основному корпусу плуга и выполненное в виде болтовых соединений, лемеха имеющие рыхлители в виде тетраэдров, вершины которых сонаправлены рабочему направлению носка лемеха, а также закрепленные параллельно между собой.

Недостатком такого плуга ярусного-рыхлителя является большое тяговое сопротивление, обусловленное установкой рыхлителей, а именно их нижних горизонтальных граней и остроконечных частей непосредственно на плоскости рабочей поверхности лемеха, что не позволяет максимально эффективно использовать потенциал рыхлителя, так как острие крошит уже подрезанный лемехом пласт почвы, что приводит к повышенному расходу ГСМ и преждевременному износу трактора.

Техническим результатом изобретения является улучшение качества обработки почвы согласно агротехническим требованиям.

Технический результат достигается тем, что в плуге, содержащем стойку основного корпуса с лемехом основного корпуса и отвалом, а также стойку предплужника с лемехом предплужника, имеющую устройство регулировки, обеспечивающее разную глубину хода лемеха предплужника при обработке почвы и по отношению к основному корпусу плуга и выполненное в виде болтовых соединений, лемехи, имеющие рыхлители в виде тетраэдров, закрепленных параллельно между собой и вершины которых сонаправлены рабочему направлению носка лемеха, согласно изобретения, лемех основного корпуса и его рыхлители, а также лемех предплужника и его рыхлители выполнены в виде аналогичных монолитных конструкций с выступом остроконечной части рыхлителей, причем треугольные основания рыхлителей в поперечном сечении под углом образованы рабочей поверхностью лемеха, нижняя горизонтальная грань рыхлителей установлена в одной плоскости с лезвием лемеха, а ее биссектриса параллельна рабочему направлению носка лемеха, причем угол раствора ребер, образующих острие рыхлителя, составляет 25-30 градусов, при этом рыхлители расположены с шагом, предотвращающим забивание почвы и растительных остатков между ними.

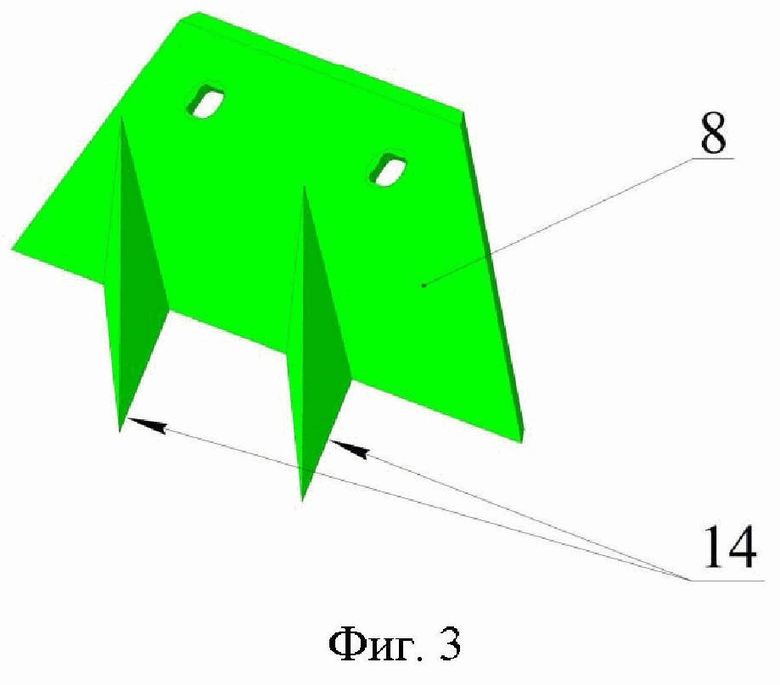

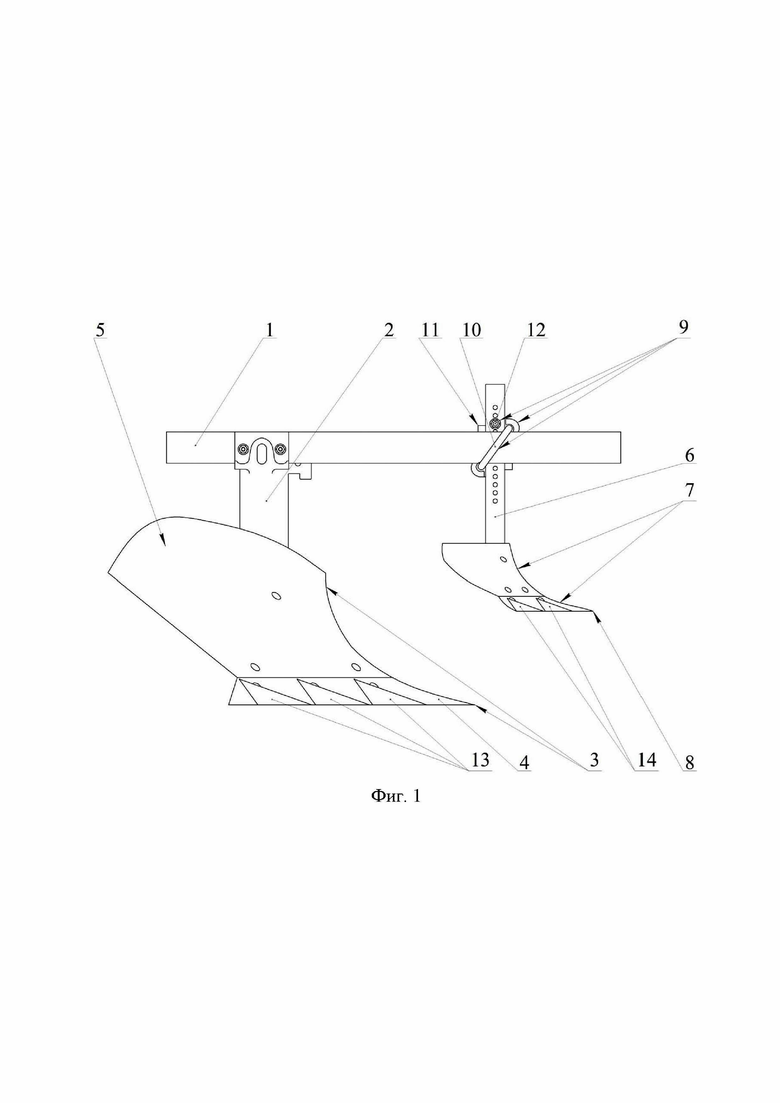

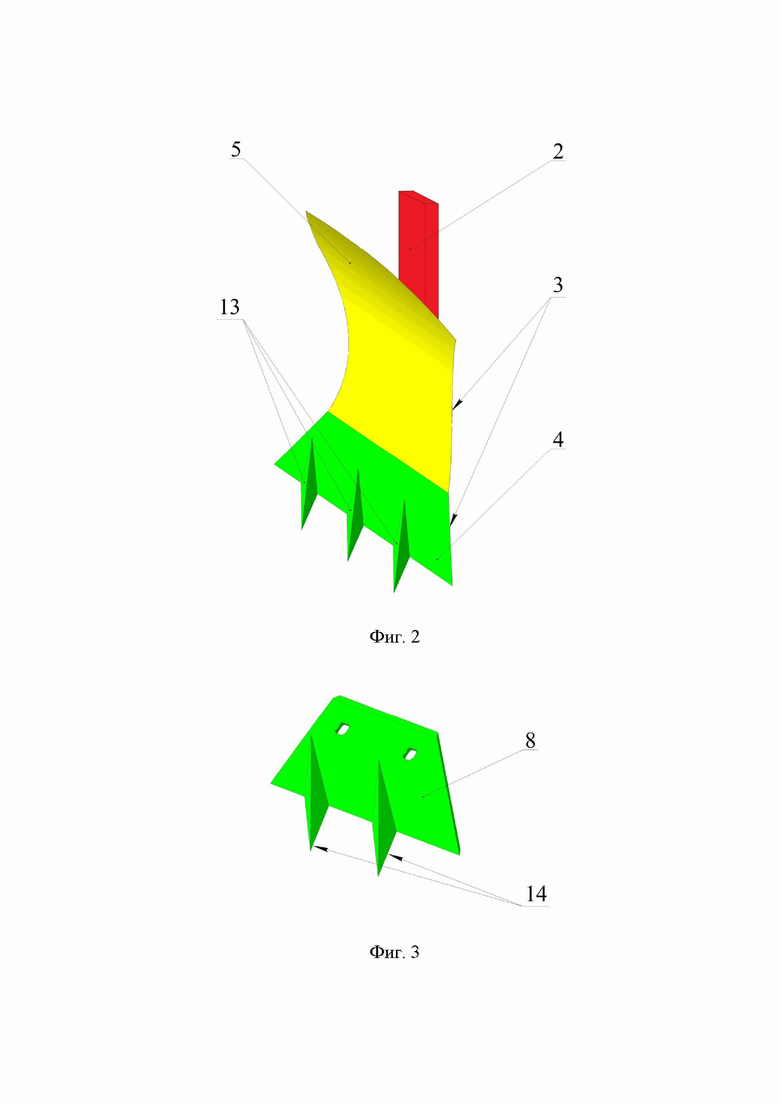

Сущность изобретения поясняется чертежами где: на фиг.1 – изображен плуг (вид сбоку); на фиг.2 – общий вид основного корпуса плуга из фиг.1 в аксонометрии; на фиг.3 – общий вид лемеха предплужника отдельно из фиг.1 в аксонометрии.

На графических материалах для большей ясности представлены только те элементы, которые необходимы для понимания сущности изобретения, а сопутствующие элементы, хорошо известные специалистам в данной области, не представлены.

Плуг (фиг.1) содержит раму 1, с закрепленной на ней стойкой 2 основного корпуса 3 (фиг.2) с лемехом основного корпуса 4 и отвалом 5, а также стойкой 6 предплужника 7 с лемехом предплужника 8, которая имеет устройство регулировки 9, обеспечивающее разную глубину хода предплужника 7 с лемехом предплужника 8 при обработке почвы и по отношению к основному корпусу плуга 3 с лемехом основного корпуса 4, которое выполнено в виде П-образного хомута 10 и державки 11 с болтом 12, который вставляется в соответствующее отверстие в стойке 6 и в отверстие, имеющееся в державке 11.

Лемех основного корпуса 4 и лемех предплужника 8 (фиг.3) имеют рыхлители в виде тетраэдров 13 и 14 соответственно, вершины которых сонаправлены рабочему направлению носков лемехов 4 и 8 соответственно, а также закрепленные параллельно между собой. Рыхлители 13 и 14 с лемехами 4 и 8 соответственно, для обеспечения прочностных характеристик, выполнены в виде монолитных конструкций с выступом остроконечной части рыхлителей.

При этом треугольные основания рыхлителей 13 и 14 в поперечном сечении под углом образованы рабочей поверхностью лемеха 4 и 8 соответственно, причем нижняя горизонтальная грань рыхлителей 13 и 14 установлена в одной плоскости с лезвием лемеха 4 или 8 соответственно и параллельна поверхности почвы, а ее биссектриса параллельна рабочему направлению носка соответствующего лемеха, причем угол раствора ребер образующих острие рыхлителя составляет 25-30 градусов, при этом рыхлители расположены с шагом предотвращающим забивание почвы и растительных остатков между ними.

Плуг работает следующим образом. При движении плуга по полю предплужник 7 отделяет задернелую (верхнюю) часть пласта почвы, которая до подрезки лемехом предплужника 8 предварительно разрушается рыхлителями 14 на равноразмерные частицы, а затем сбрасывает ее на дно борозды.

Основной корпус 3, идущий вслед за предплужником 7, подрезает лемехом основного корпуса 4 пласт почвы снизу, предварительно разрушая его рыхлителями 13, на равноразмерные частицы которые поднимаются и перекатываются по отвалу 5 с последующим рыхлением и оборотом их на дно образованной борозды.

Крошение пласта достигается за счет разрушения пласта внутренними силами, возникающими в пласте при проникновении в него остриев рыхлителей 13 и 14 с углом раствора ребер 25-30 градусов, обеспечивающем оптимальное крошение пласта почвы при минимальных затратах энергии, а также последующем его прохождении по трем граням рыхлителей, что создает условия для предварительного подрезания и крошения пласта почвы.

При вспашке плугом:

– происходит предварительное разрушение пласта почвы с образованием равноразмерных частиц, облегчающее подрезку пласта, его подъем по отвалу, а также последующий оборот;

– улучшается качество выполняемых агротехнических требований поскольку обернутый пласт почвы раскрошен в мелкие комки и плотно уложен, без образования пустот.

Применение изобретения позволит улучшить качество обработки почвы согласно агротехническим требованиям.

Изобретение относится к сельскому хозяйству. Плуг содержит стойку (2) основного корпуса (3) с лемехом (4) основного корпуса (3) и отвалом (5), а также стойку (6) предплужника (7) с лемехом (8) предплужника (7), имеющую устройство регулировки (9), обеспечивающее разную глубину хода лемеха (8) предплужника (7) при обработке почвы и по отношению к основному корпусу (3) плуга и выполненное в виде болтовых соединений. Лемехи (4 и 8) имеют рыхлители в виде тетраэдров (13 и 14), закрепленных параллельно между собой и вершины которых сонаправлены рабочему направлению носка лемеха (4 и 8). Лемех (4) основного корпуса (3) и его рыхлители (13), а также лемех (8) предплужника (7) и его рыхлители (14) выполнены в виде аналогичных монолитных конструкций с выступом остроконечной части рыхлителей (13 и 14). Треугольные основания рыхлителей (13 и 14) в поперечном сечении под углом образованы рабочей поверхностью лемеха (4 и 8). Нижняя горизонтальная грань рыхлителей (13 и 14) установлена в одной плоскости с лезвием лемеха (4 и 8), а ее биссектриса параллельна рабочему направлению носка лемеха (4 и 8). Угол раствора ребер, образующих острие рыхлителя (13 и 14), составляет 25-30 градусов. Рыхлители (13 и 14) расположены с шагом, предотвращающим забивание почвы и растительных остатков между ними. Обеспечивается улучшение качества обработки почвы согласно агротехническим требованиям. 3 ил.

Плуг, содержащий стойку основного корпуса с лемехом основного корпуса и отвалом, а также стойку предплужника с лемехом предплужника, имеющую устройство регулировки, обеспечивающее разную глубину хода лемеха предплужника при обработке почвы и по отношению к основному корпусу плуга и выполненное в виде болтовых соединений, лемехи, имеющие рыхлители в виде тетраэдров, закрепленных параллельно между собой и вершины которых сонаправлены рабочему направлению носка лемеха, отличающийся тем, что лемех основного корпуса и его рыхлители, а также лемех предплужника и его рыхлители выполнены в виде аналогичных монолитных конструкций с выступом остроконечной части рыхлителей, причем треугольные основания рыхлителей в поперечном сечении под углом образованы рабочей поверхностью лемеха, нижняя горизонтальная грань рыхлителей установлена в одной плоскости с лезвием лемеха, а ее биссектриса параллельна рабочему направлению носка лемеха, причем угол раствора ребер, образующих острие рыхлителя, составляет 25-30 градусов, при этом рыхлители расположены с шагом, предотвращающим забивание почвы и растительных остатков между ними.
