СИГНАЛЬНЫЙ МАРКЕР ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ Российский патент 2025 года по МПК F21S8/00 H02G1/02

Изобретение относится к приспособлениям, используемым в электроэнергетике в качестве световой предупредительной сигнализации для воздушных линий электропередачи, провода которых представляют помеху для габаритных автомобилей и строительной техники в местах пересечения ЛЭП с автодорогами.

Использование сигнальных маркеров на воздушных линиях электропередач напряжением выше 35 кВ позволяет существенно снизить риски повреждения проводов низко летящими летательными аппаратами. На ВЛ классом напряжения 10-35 кВ существует проблематика повреждения кабелей в местах их пересечения с дорогами, габаритными автомобилями и строительной техникой, особенно в темное время суток и при плохих погодных условиях.

Существует сигнальный маркер, размещаемый вокруг провода [Световой маркер для воздушных линий электропередачи RU 2556702 С1, 06.03.2014]. Заметность маркера обеспечивается электрической схемой. Недостатком данной конструкции является ее энергозависимость, когда линия электропередачи отключена маркер не выполняет своих функций, для работы данной модели необходима сборка электрической схемы.

Известен сигнальный маркер для расположенных над поверхностью земли линейных объектов [Сигнальный маркер для расположенных над поверхностью земли линейных объектов и способ их защиты RU 2755742 С1, 21.12.2020]. Недостатком данного приспособления является наличие дополнительных конструктивных особенностей, таких как шарообразная форма маркера с вырезами под специальный крепежный элемент, не требующимися для достижения поставленной задачи. Кроме того, при использовании данной модели на ВЛ до 35 кВ не обеспечивается требуемая прочность воздушных линий и существует высокая вероятность потери устойчивости опор и разрушения подвесной арматуры при совокупном воздействии неблагоприятных природных факторов (повышенные ветровые нагрузки, налипание мокрого снега, обледенение).

Задачей изобретения является создание простого, надежного, способа демаркации воздушных линий электропередачи напряжением 10-35 кВ для защиты от повреждения всевозможной габаритной и строительной техникой.

Технической результат предлагаемого изобретения - простой и надежный способ обозначения границ воздушных линий электропередачи, без использования сложных приспособлений.

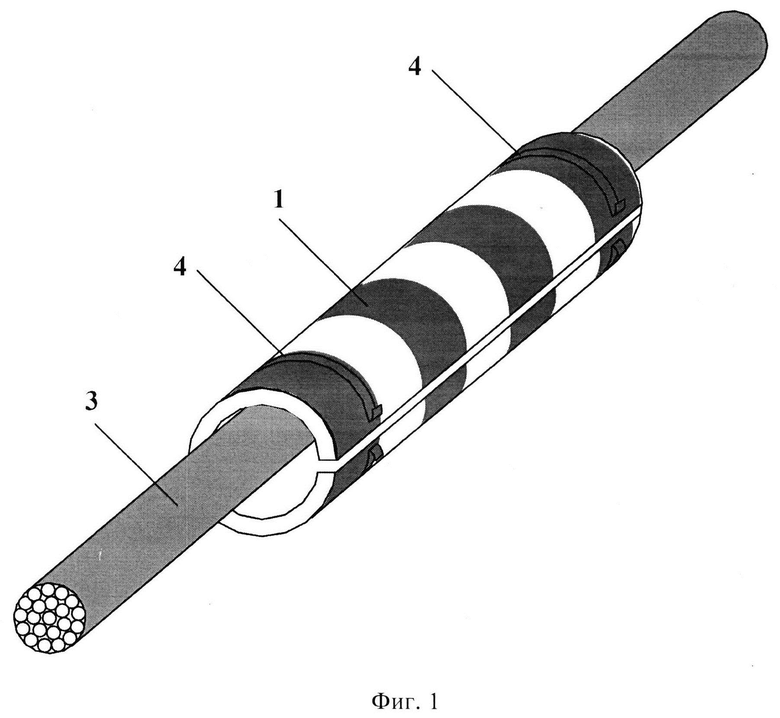

Поставленная задача решается путем изготовления сигнального маркера, представленного на фиг. 1, 2.

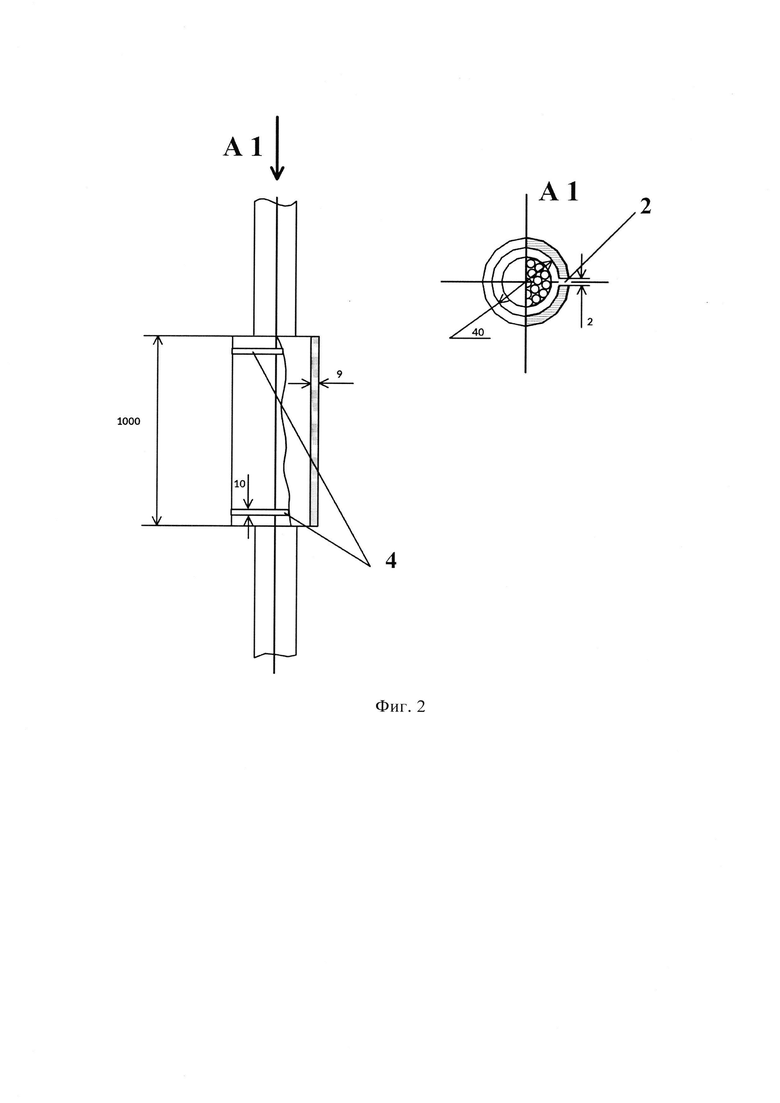

Сигнальный маркер состоит из трубок 1 из вспененного каучука, обладающего высокой влагонепроницаемостью и огнестойкостью, с внутренним диаметром 40 мм, толщиной 9 мм и длиной 1000 мм каждая, с продольным вырезом 2 по всей длине трубок толщиной 2 мм, через который трубка надевается на провод 3. Каждая трубка по всей площади покрывается светоотражающей лентой с чередованием полос красного и белого цвета под углом 45° по горизонтали. По концам трубки устанавливается фиксатор 4 для предотвращения смещения маркера по оси провода ВЛ, состоящий из металлической скобы шириной 10 мм и диаметром 40 мм, с загнутыми наружу концами, для удобства и быстроты установки фиксатора.

По три сигнальных маркера надеваются на провод каждой фазы воздушных линий электропередачи в месте пересечения их с автодорогой и равномерно распределяются по длине линии над местом пересечения.

Предлагаемое изобретение позволяет добиться демаркации воздушных линий электропередачи напряжением 10-35 кВ.

Изобретение относится к приспособлениям, используемым в электроэнергетике в качестве световой предупредительной световой сигнализации для воздушных линий электропередачи, провода которых представляют помеху для габаритных автомобилей и строительной техники. Заявленный сигнальный маркер для воздушных линий электропередачи состоит из полых трубок, изготовленных из вспененного каучука, обладающего высокой влагонепроницаемостью, с прорезью по всей длине для соединения с маркируемым объектом, покрытых светоотражающей лентой с чередованием полос красного и белого цветов. При этом крепление к проводам воздушной линии осуществляется при помощи фиксатора, представляющего собой металлическую скобу шириной 10 мм и диаметром 40 мм, с загнутыми наружу концами. Технический результат - простой и надежный способ обозначения границ воздушных линий электропередачи, без использования сложных приспособлений. 2 ил.

Сигнальный маркер для воздушных линий электропередачи, состоящий из полых трубок, изготовленных из вспененного каучука, обладающего высокой влагонепроницаемостью, с прорезью по всей длине для соединения с маркируемым объектом, покрытых светоотражающей лентой с чередованием полос красного и белого цветов, отличающийся простотой крепления к проводам воздушной линии при помощи фиксатора, представляющего собой металлическую скобу шириной 10 мм и диаметром 40 мм, с загнутыми наружу концами.
