Изобретение относится к способам и устройствам для стяжки пола в производственных, жилых, общественных, административных и бытовых зданиях и может быть использовано в строительстве.
Известны способы устройства пола, включающие в общем случае последовательное нанесение на основание подстилающего слоя, стяжки, гидроизоляционного слоя, прослойки и покрытия (Строительные нормы и правила СнИП 2.03,13-88. Полы /Госстрой России. - М.: ГУЛ ЦПП, 1997).
Из уровня техники известно регулируемое крепление для маячковых профилей (патент на полезную модель RU106277 опуб. 10.07.2011). Данная полезная модель состоит из регулировочного винта и специального крепления, которое позволяет просто и надежно зафиксировать маячковый профиль на заданном уровне, без применения строительных смесей. При необходимости профиль можно также легко демонтировать. Удобство и легкость монтажа маячковых профилей, с помощью данного устройства, позволяет снизить трудоемкость и улучшить качество работ, выполняемых при выравнивании поверхностей.
Недостатком данного крепления является то, что при максимальном уровне заливки будут сложности с установкой маяка, потребуются дополнительные сварочные работы, фиксация на растворы, что увеличивает время монтажа, так же при данном способе невозможно добиться монолитной стяжки, что в дальнейшем будет приводить к неоднородности заливки монолитной плиты.
Наиболее близким аналогом заявленного технического решения является регулируемое крепление для маячковых профилей (патент на полезную модель RU114077 опуб. 10. 03.2012). Регулируемое крепление для маячковых профилей относится к области строительства, а именно для выравнивания полов, стен и потолков. Заявленная полезная модель состоит из опорного крепления (винта, гвоздя, дюбель - гвоздя и т.п.) и крепежной пластины. Данное универсальное крепление позволяет просто и надежно зафиксировать маячковый профиль, любой ширины, в зависимости от производителя, на заданном уровне, как без применения строительных смесей, так и в комплексе с их применением. При необходимости профиль можно также легко демонтировать. Удобство и легкость монтажа маячковых профилей, с помощью данного устройства, позволяет снизить трудоемкость и улучшить качество работ, выполняемых при выравнивании поверхностей.
Недостатками данного способа являются большие затраты времени, а также требуются дополнительные материалы для фиксации. При использовании данного крепления после затвердевания стяжки остается углубление на толщину профиля маячкового – (ПМ), что требует дополнительного выравнивания, и следовательно, влечет за собой потерю времени и увеличению трудозатрат.
Технической задачей, на решение которой направлены заявляемые способ и устройство является сокращение времени на подготовку пола к стяжке при отсутствии необходимости дополнительной фиксации профиля направляющего, и исключении деформации стяжки при механическом удалении направляющего профиля.
Техническим результатом предложенного устройства для стяжки поля является ускорение подготовки пола к стяжке и повышения эффективности проведения подготовительных работ по стяжке пола.
Техническим результатом предложенного способа является повышении качественных характеристик поверхности стяжки при одновременном сокращении времени проведения работ.
Технический результат достигается тем, что заявлено устройство для стяжки пола, которое включает в себя насадку, выполненную из эластичного материала, имеющую цилиндрическую форму, при этом насадка содержит с внешней стороны на равном расстоянии друг от друга дугообразные выступы, а в верхней и нижней плоскости по одному пазу, по меньшей мере один из которых выполнен в форме головки крепежного изделия.
В частном случае реализации изобретения крепежное изделие представляет собой дюбель-гвоздь или саморез или арматуру.
В частном случае реализации изобретения насадка выполнена из ПВХ.
Технический результат достигается тем, что заявлен способ создания стяжки пола, включающий в себя этапы, на которых подготавливают основание к заливке, размечают линии параллельные друг другу линии перпендикулярно стене с расположенным на стене техническим проемом, по размеченным линиям устанавливают крепежные изделия с предварительно установленными на них устройствами для стяжки пола, устанавливают на устройства для стяжки пола по меньшей мере два профиля направляющих, заполняют полученную площадь растворной смесью и затем разравнивают, передвигают профиль направляющий по направляющим из устройств для стяжки пола.
В частном случае реализации способа устройства для стяжки пола устанавливают на крепежные изделия после установки крепежных изделий по размеченным линиям.
В частном случае реализации способа растворная смесь для заполнения площади представляет собой цементно-песчаную смесь.
В частном случае реализации способа растворная смесь для заполнения площади представляет собой сухие смеси, изготовленные в соответствии с ГОСТ 28013-98 или готовые смеси, изготовленные в соответствии с ГОСТ 28013-98.
В частном случае реализации способа направляющий профиль представляет собой профиль потолочный направляющий.
Детали, признаки, а также преимущества настоящего изобретения следуют из нижеследующего описания вариантов реализации заявленного технического решения с использованием чертежей, на которых показано:

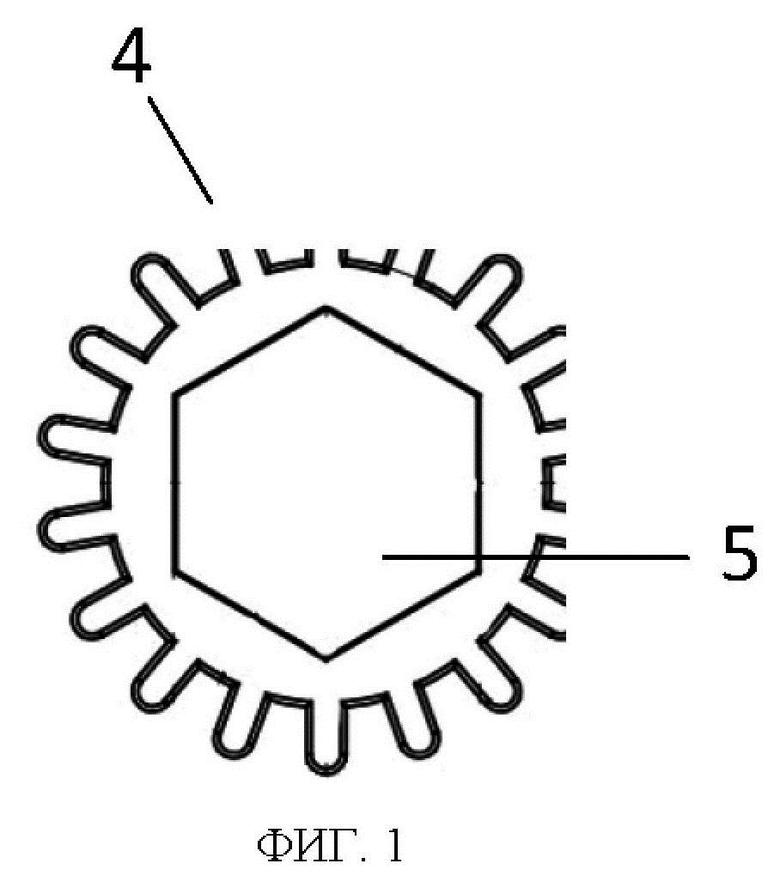

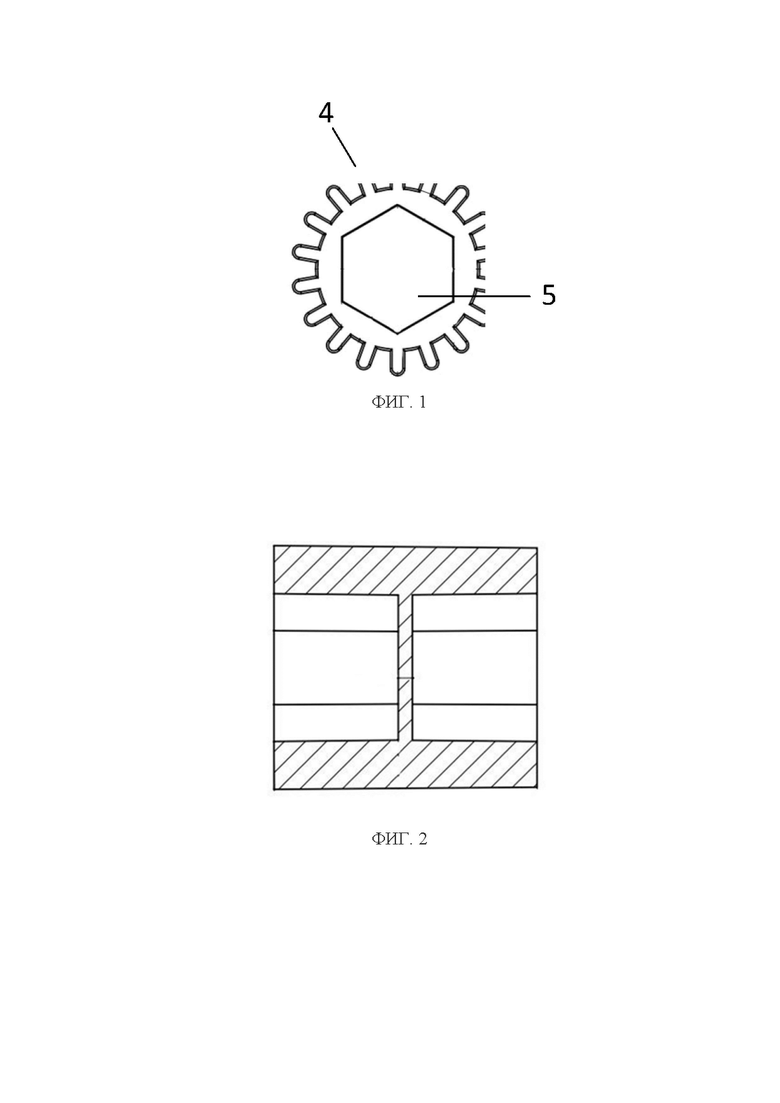

Фиг. 1. Вид сверху устройства для стяжки пола;
Фиг. 2. Вид отверстий изнутри устройства для стяжки пола;

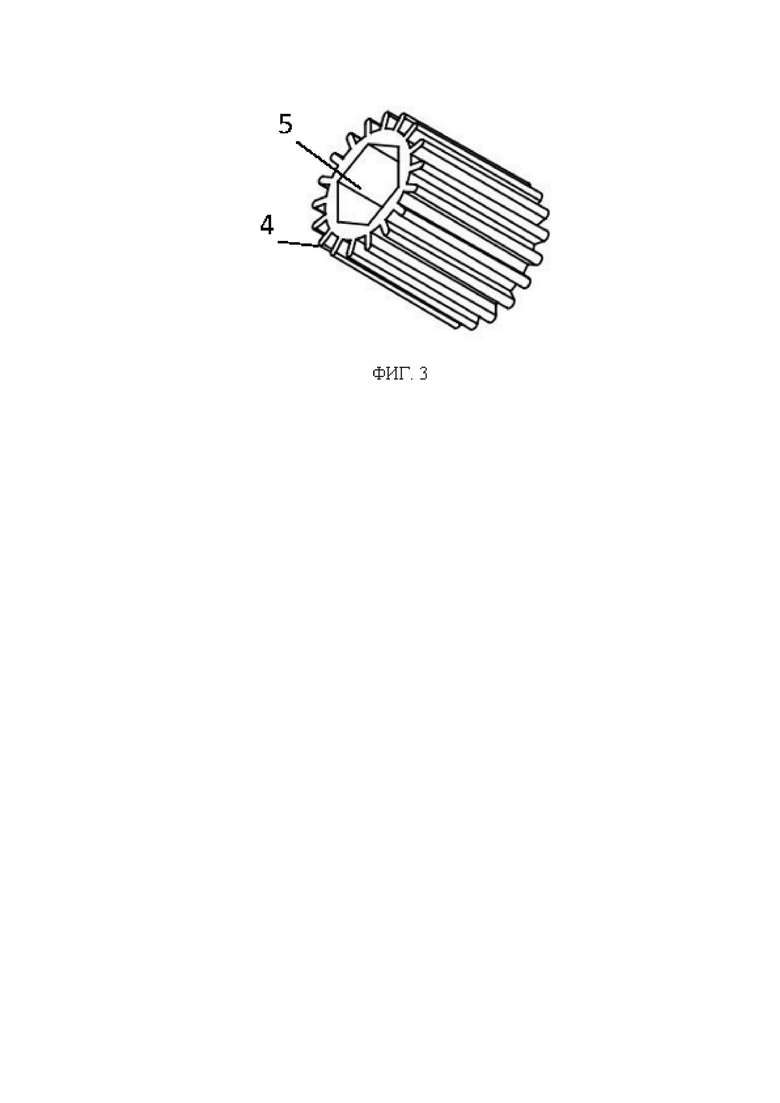

Фиг. 3. Общий вид устройства для стяжки пола;

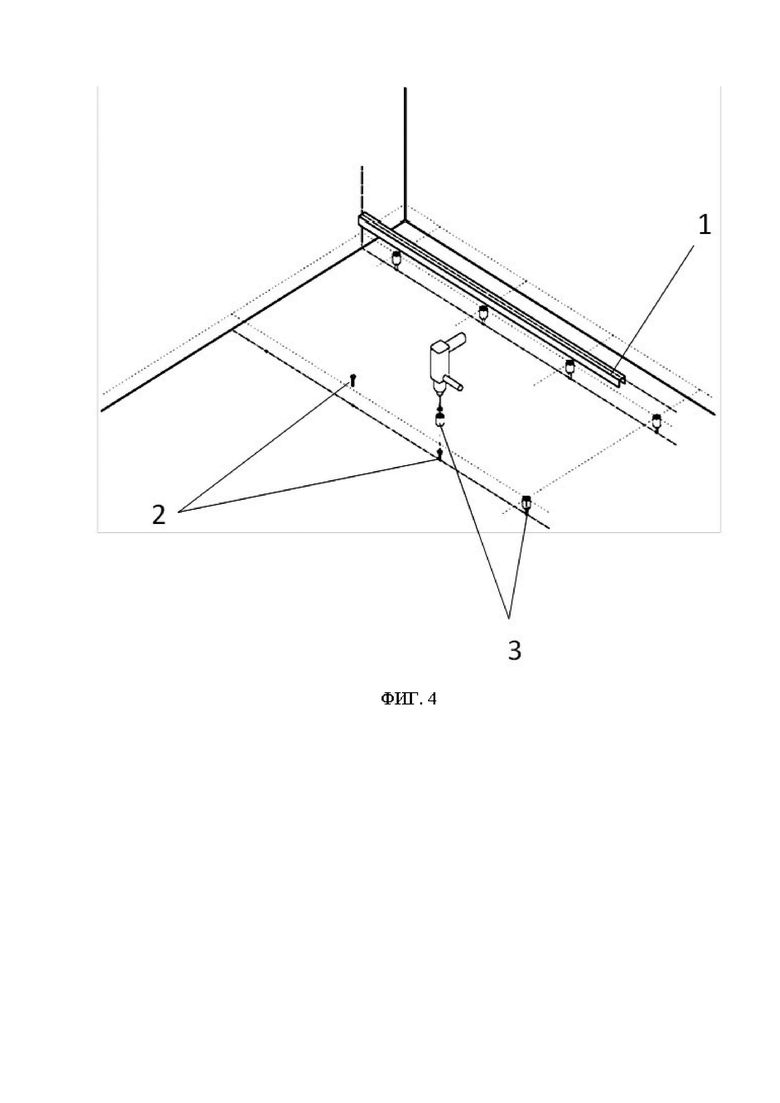

Фиг. 4. Общий вид осуществления стяжки пола.
На фигурах цифрами обозначены следующие конструктивные элементы
1 – профиль направляющий;
2 – крепежное изделие;
3 – устройство для стяжки пола;
4 – дугообразные выступы устройства для стяжки пола;
5 – пазы устройства для стяжки пола.
Пример осуществления способа.
В помещении подготавливают основание к заливке (очистка от мусора, пыли, незакрепленных частиц, заделка дыр, трещин и выбоин). Затем размечаются прямые линии, перпендикулярные стене с расположенным на ней дверным проемом или любым другим техническим проемом. Линии должны быть параллельны друг другу и располагаться на расстоянии, например, не менее 1 метра друг от друга. Размечают линии с помощью лазерного построителя плоскостей, либо других вспомогательных устройств. Далее по этим линиям вкручиваются саморезы или дюбель-гвозди (2) с шагом, например, в 1 метр. Саморезы (2) должны обладать достаточными характеристиками для устойчивости конструкции. Например, для заливки стяжки высотой 100 мм используются саморезы диаметром 8 мм и длиной 160 мм. На шляпке самореза (2) заранее установлено или устанавливается в процессе работы устройство для стяжки пола (насадка) (3), выполненное, например, из ПВХ, представленная на фиг. 1, 2 и 3. Насадка (3) имеет два внутренних фигурных отверстия (5), которые могут быть одинаковыми, повторяющих головку самореза либо иного крепежного изделия, за одно из которых, с помощью шуруповерта или ключа, можно вкрутить весь саморез целиком, достигая одного уровня верхней границы насадки и выставленного уровня пола, как показано на фиг. 4.
Когда уровень пола выставлен и проверен строительным уровнем и все шляпки насадок находятся в выставленном горизонте, сверху на параллельно расположенные друг от друга насадки устанавливаются, например, профили потолочные направляющие (ППН) (1) 27х28х3000мм параллельно друг другу.
Полученную, ограниченную профилями потолочными направляющими (1), площадь заполняют готовым составом, например, цементно-песчаной смесью и разравнивают с помощью правила. Такая смесь может быть выполнена в соответствии с ГОСТ 28013-98 или изготовлена в соответствии с ГОСТ 28013-98. Как только выравнивание правилом на одной из образованных площадей закончено – ППН (1) передвигают дальше по направляющим из насадок (3) и также выравнивают следующую площадь из ППН (1) для дальнейшей заливки цементной смесью. Таким образом, заливается весь участок помещения с помощью передвигаемых профилей (1).
По завершению заливки ППН (1) удаляется из незатвердевшей стяжки.
При стяжке пола данным способом, нет необходимости дополнительной фиксации ППН (1), средние слои от 28 мм и более также заливаются без использования каких-либо дополнительных фиксирующих растворов, без использования сварочных элементов и стягивающих жгутов, так как устройство насадки является полноценной устойчивой конструкцией и опорой для ППН.
Насадка (3) может быть использована в создании фундаментной железобетонной плиты, что крайне сложно при всех известных существующих способах заливки металлических маяков типа ПМ6 или ПМ10.
При применении данного способа получаются монолитные стяжки, так как при фиксации слоев разной толщины не используются растворы для крепления насадки (3), что позволяет избежать растрескивания монолитной стяжки в процессе эксплуатации пола.
В части устройства, для осуществления данного способа, устройство для стяжки пола насадка (3) включает: насадку, выполненную из эластичного материала, например ПВХ, имеющую цилиндрическую форму с внешней стороны на равном расстоянии друг от друга есть дугообразные выступы (4), в частности, для эффективного фиксирования ППН на устройстве для стяжки пола, по которым возможно их передвижение, имеющий в верхней плоскости и в нижней плоскости, по одному пазу, при этом паз в верхней плоскости и в нижней плоскости выполнен в форме головки крепежного изделия.
Использование насадок (3) дает возможность свободного перемещения людей и инструмента по не залитой строительной смесью площади, потому как нет препятствий для перемещения, в виде зафиксированных маячковых профилей.
При осуществлении предложенного способа, в зависимости от назначения и размеров помещения, можно использовать различные известные виды растворов и смесей, также возможно использовать при необходимости устройства уклона, со смещением по высоте.
Приведенные возможности и примеры осуществления способа укладки стяжки пола и устройства для его показывают достижения технического результата, выраженного в повышении качественных характеристик поверхности стяжки при одновременном сокращении времени проведения работ, а также в ускорении подготовки пола к нанесению стяжки и повышения эффективности проведения подготовительных работ по стяжке пола.
Изобретение относится к способам и устройствам для стяжки пола в производственных, жилых, общественных, административных и бытовых зданиях и может быть использовано в строительстве. Техническим результатом является ускорение подготовки пола к стяжке и повышение эффективности проведения подготовительных работ по стяжке пола, а также повышение качественных характеристик поверхности стяжки при одновременном сокращении времени проведения работ. Технический результат достигается тем, что устройство для стяжки пола включает в себя насадку, выполненную из эластичного материала с возможностью размещения на основании пола, имеющую цилиндрическую форму, при этом насадка содержит с внешней стороны размещенные на равном расстоянии друг от друга дугообразные в поперечном сечении выступы, а в верхней и нижней плоскости по одному пазу, по меньшей мере один из которых выполнен в форме головки крепежного изделия, в который оно вставлено, а также технический результат достигается способом создания стяжки пола, содержащим такое устройство. 2 н. и 4 з.п. ф-лы, 4 ил.
1. Устройство для стяжки пола, включающее в себя насадку, выполненную из эластичного материала с возможностью размещения на основании пола, имеющую цилиндрическую форму, при этом насадка содержит с внешней стороны размещенные на равном расстоянии друг от друга дугообразные в поперечном сечении выступы, а в верхней и нижней плоскостях по одному пазу, по меньшей мере один из которых выполнен в форме головки крепежного изделия, в который оно вставлено.
2. Устройство для стяжки пола по п. 1, отличающееся тем, что крепежное изделие представляет собой дюбель-гвоздь или саморез.
3. Устройство для стяжки пола по любому из пп. 1, 2, отличающееся тем, что насадка выполнена из ПВХ.
4. Способ создания стяжки пола, включающий в себя следующие этапы, на которых:
- подготавливают основание к заливке;
- размечают параллельные друг другу линии перпендикулярно стене с расположенным на ней техническим проемом;
- по размеченным линиям устанавливают множество устройств для стяжки пола путем установки крепежных изделий, на головку каждого из которых посредством паза установлена насадка, выполненная из эластичного материала и имеющая цилиндрическую форму, с внешней стороны которой она снабжена дугообразными в поперечном сечении выступами;
- устанавливают на упомянутые выше насадки устройств для стяжки пола по меньшей мере два направляющих профиля с получением площади для последующего заполнения ее смесью для формирования стяжки;
- заполняют полученную площадь смесью для формирования стяжки и разравнивают ее правилом;
- передвигают направляющие профили дальше по насадкам для заполнения и разравнивания следующей площади пола.
5. Способ создания стяжки пола по п. 4, отличающийся тем, что направляющий профиль представляет собой профиль потолочный направляющий.
6. Способ создания стяжки пола по любому из пп. 4, 5, отличающийся тем, что смесь для заполнения площади представляет собой цементно-песчаную смесь.
