Стойка стеллажа Российский патент 2025 года по МПК A47B57/00

Данное техническое решение относится к складскому и бытовому оборудованию, в частности, к компонентам стеллажей, используемым для складирования и хранения продукции и изделий, предметов и материалов. Стойка может быть использована в области строительства, промышленности, в мебельном производстве, в коммунальном и складском хозяйствах.

Техническое решение относится преимущественно к соединениям вертикально ориентированных конструктивных элементов, находящихся под нагрузкой, в частности, к стойкам стеллажей, выполненных из соединенных между собой уголковых профилированных элементов с возможностью их наращивания по высоте.

Особенностью профилированных стоек, имеющих сложную форму с ребрами жесткости, является их сравнительно низкая металлоемкость, обусловленная несущей способностью стеллажей в заданных пределах, на которую рассчитаны стойки. В этой связи основные несущие элементы стеллажей, такие как стойки, выполняются преимущественно из листового материала путем его резки, штамповки и гибки с получением г-образного контура профиля с ребрами жесткости и желобами, простирающимися вдоль стоек.

Известна конструкция, состоящая из соединенных между собой болтовым соединением уголковых в поперечном сечении элементов («Стыки уголков, двутавров и швеллеров на болтах. Болтовое соединение тонкостенных уголков внахлест, рис. 6.6», 2015).

Стойка для наращивания высоты металлического стеллажа СТФЛ, представленная в рекламной публикации в сети Интернет, имеет два профилированных уголковых элемента, один из которых на конце обжат под внутренний профиль другого элемента составной стойки так, что стойки соединены болтами внахлест и заподлицо друг с другом с двух наружных сторон (Яндекс. https://rutube.ru/video/b99fe6fd7dde208f6998d8afcb84c187. Яндекс.https://yandex.ru/video/preview/7137458929717761260. 01.01.2024).

Из другого источника известна конструкция, состоящая из соединенных между собой уголковых в поперечном сечении элементов с использованием для этой цели третьего элемента, выполненного в виде накладки, наложенной на соединенные элементы, при этом все элементы соединены крепежными элементами, расположенными в отверстиях, выполненных в стенках уголков («Накладные соединения уголков для башенных конструкций». Яндекс, forum.dwg.ru/schowthread.php, 10.10.2012).

Из достигнутого уровня техники в области производства стеллажей и их компонентов, известна стойка стеллажа, выполненная из уголкового профиля с углублениями в каждой стенке профиля с образованием в местах перегиба металла ребер жесткости (RU 162151 U1, 27.05.2016. RU 140452 U1, 10.05.2014. SI 2520196 Т1, 2014-11-28. KR 101391455 В1, 2014-05-07. KR 101217812 В1, 2013-01-09. KR 20130005638 А, 2013-01-16. US 2011278251 А1, 2011-11-17. US 2011155679 A1, 2011-06-30. SK 12010 U1, 2010-08-09).

Также, известно соединение угловых профилей по длине внахлест, содержащее профилированные элементы, каждый из которых в поперечном сечении имеет уголок с ребрами жесткости, причем в стенках элементов выполнены отверстия под крепежные элементы (Стыковка двух уголковых профилей по длине. Соединение уголков внахлест. 2015). Существенно, что для соединения двух элементов внахлест, профилированные края одного (верхнего) элемента отрезают и делают их короче, чтобы оставшаяся часть этого элемента могла беспрепятственно расположиться внахлест под соединяемым с ней элементом. По существу, соединенная из профилей указанная конструкция представляет собой вертикально ориентированный несущий нагрузку один элемент, выполненный из двух соединенных элементов. Однако такая конструкция, соединенная из двух и более элементов, имеет весьма тонкие стенки, она крепится к стене сооружения и не может быть использована в конструкциях стеллажей, где нагрузки на их стойки являются сравнительно большими. В этой связи известный узел соединения неприменим для соединения профилированных уголковых элементов, имеющих более толстую стенку.

Из известных стоек стеллажей близкой стойкой стеллажа к представленной в данном описании стойке, является стойка, имеющая уголковый профиль, образованный выполненными заодно стенками, при этом каждая стенка имеет углубление(желоб), образующий пару ребер жесткости и дно углубления, а каждый концевой участок профиля имеет дополнительное ребро жесткости, выполненное заподлицо с дном углубления, при этом в каждой стенке профиля выполнено множество отверстий, расположенных вдоль стенки (RU 140452 U1, 10.05.2014).

Прототипом принята полезная модель, представленная в патенте RU 162151 U1, в котором раскрыта стойка стеллажа, содержащая, по меньшей мере, один нижний и один верхний профилированные уголковые элементы, каждый из которых имеет расположенные под прямым углом стенки с желобами, отбортовками и множеством отверстий, расположенных вдоль каждой стенки в контуре желоба, элементы соединены болтами, расположенными в отверстиях, каждая стенка нижнего элемента имеет на верхней концевой части плоский участок с подгибом внутрь этого элемента, в стенке плоского участка выполнены отверстия, совмещенные с отверстиями в стенках верхнего элемента, в которых расположены болты, при этом в месте перехода каждой стенки нижнего элемента в плоский участок этого элемента выполнен уступ, в который упирается торец стенки верхнего элемента,

Практическое использование технического решения по данному патенту показало существенные трудности, которые связаны с совмещением отверстий стыкуемых элементов наращиваемых стоек вследствие технологических погрешностей расположения отверстий в стенках элементов, что отрицательно влияет на трудоемкость монтажно-демонтажных работ стоек и стеллажей в целом. При этом аналогичные трудности возникают при совмещении отверстий стоек с балками стеллажей и полками, которые крепятся к стойкам стеллажей.

Техническим результатом представленного в данном описании изобретения является упрощение монтажно-демонтажных работ в процессе наращивания стоек стеллажей и монтажа стеллажей в процессе соединения стоек с балками и полками стеллажей.

Технический результат достигается стойкой стеллажа, содержащей, по меньшей мере, один нижний и один верхний профилированные уголковые элементы, каждый из которых имеет расположенные под прямым углом стенки с желобами, отбортовками и множеством отверстий, расположенных вдоль каждой стенки в контуре желоба, элементы соединены болтами, расположенными в отверстиях, каждая стенка нижнего элемента имеет на верхней концевой части плоские участки с подгибом внутрь этого элемента, в стенке каждого плоского участка выполнены отверстия, совмещенные с отверстиями в стенках верхнего элемента, в которых расположены болты, при этом в месте перехода каждой стенки нижнего элемента в плоский участок этого элемента выполнен порог, в который упирается торец стенки верхнего элемента, причем отверстия в плоских участках нижнего профилированного элемента и каждое отверстие нижнего и верхнего профилированных элементов имеют форму овала, большая ось симметрии которого расположена поперек продольной оси профилированных элементов, при этом центры овальных отверстий плоских участков нижнего профилированного элемента и центры каждого отверстия нижнего и верхнего профилированных элементов расположены на продольных осях симметрии желобов каждого профилированного элемента.

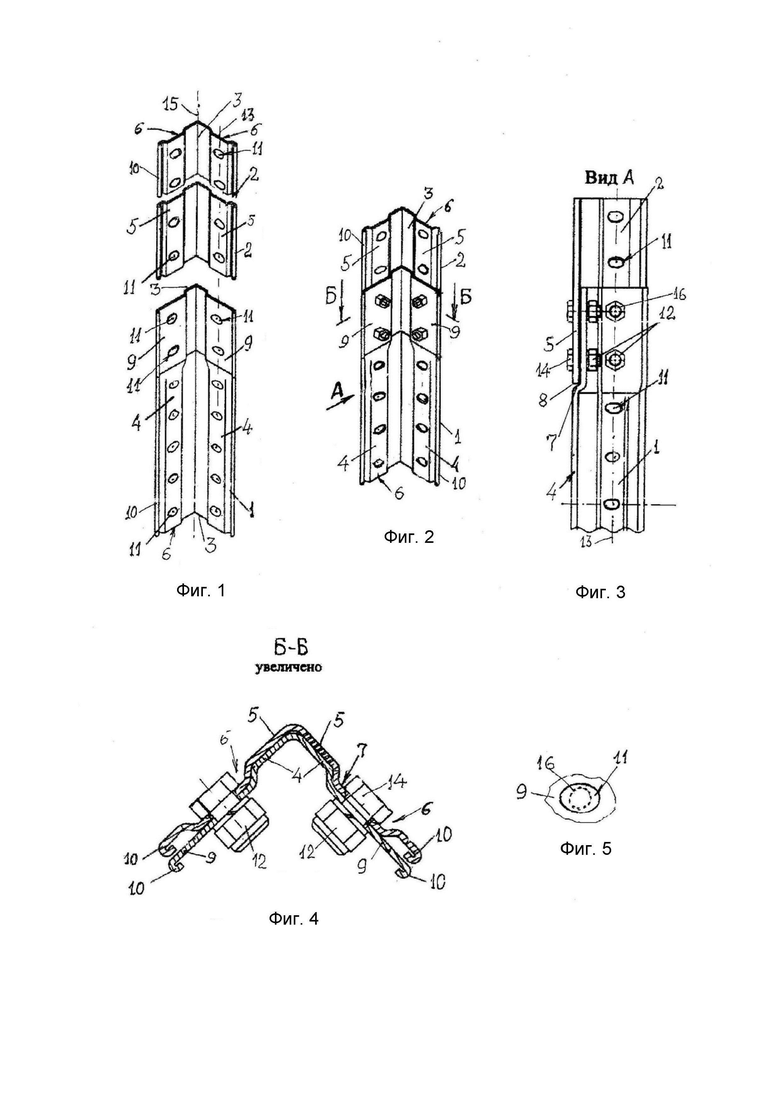

На фиг. 1 показаны профилированные нижний и верхний уголковые элементы составной стойки стеллажа в предмонтажном положении (вид на элементы стойки изнутри).

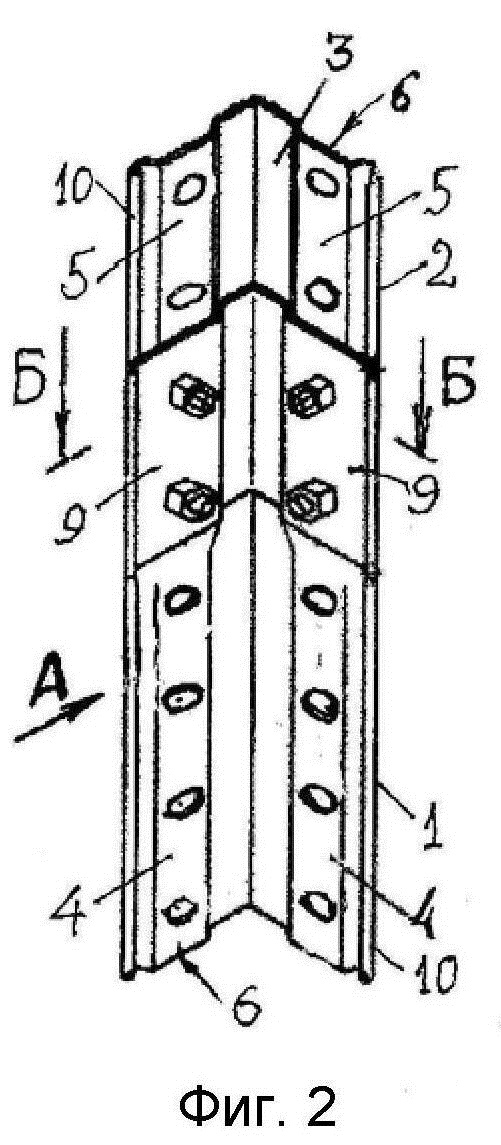

На фиг. 2 - элементы составной стойки стеллажа в рабочем соединенном положении (вид на стойку изнутри).

На фиг. 3 - вид А на фиг. 2.

На фиг. 4 - разрез Б-Б на фиг. 2.

На фиг.5 показана схема расположения ножки болта в овальном отверстии плоской стенки уголкового элемента.

Стойка стеллажа содержит, по меньшей мере, один нижний и один верхний профилированные уголковые элементы 1 и 2, соответственно (фиг.1), имеющие ребра 3 жесткости, причем элемент 1 имеет расположенные под прямым углом стенки 4, а элемент 2 имеет расположенные под прямым углом стенки 5. Стенки каждого элемента имеет желоба 6, расположенные так, как это показано на фиг.4.

Каждая стенка 4 нижнего элемента имеет на верхней концевой части подгибы внутрь этого элемента, в результате стенки 4 нижнего элемента 1 стойки имеют пороги 7 (фиг.3), на которые снаружи стойки опираются торцы 8 стенок 5 верхней части 2 стойки. Пороги выполнены путем вдавливания стенок 4 нижней части стойки внутрь уголка нижней части стойки и их пластической деформации. В результате деформации стенок 4, форма наружных поверхностей этих стенок в зоне соединения выполнена так, что она повторяет форму внутренних поверхностей стенок 5 верхней части 2 стойки (фиг.4). При этом верхний конец нижнего профилированного элемента имеет плоские стенки 9 с подогнутыми внутрь отбортовками 10. Плоские стенки 9 расположены в зоне стыковки нижнего элемента 1 с верхним элементом 2.

В плоских стенках 9 и в стенках 4 и 5 элементов 1 и 2 выполнены отверстия 11 (фиг.1), которые на каждой стенке расположены в ряд на одной продольной оси 13 каждого желоба 6 и образуют собой множество отверстий. Отверстия расположены вдоль каждой стенки в контуре желоба 6. Элементы соединены болтами 12 (фиг.2,3), расположенными в совмещенных отверстиях 11 элементов 1 и 2. Выполненные в каждой плоской стенке 9 отверстия совмещены с отверстиями 11 в стенках верхнего элемента 2, в которых расположены болты.

Отверстия 11 в плоских стенках нижнего профилированного элемента и каждое отверстие 11 нижнего и верхнего профилированных элементов имеют форму овала, большая ось которого расположена поперек продольной оси 12 симметрии профилированных элементов. Центры овальных отверстий плоских участков нижнего профилированного элемента и центры каждого отверстия нижнего и верхнего профилированных элементов расположены на продольных осях 13 симметрии желобов 6 каждого профилированного элемента. Головка 14 каждого болта 12 симметрично расположена в соответствующем желобе 6 с наружной стороны каждого элемента и утоплена в выемке желоба полностью или частично. Продольная ось 15 симметрии Стойка в сборе имеет продольную ось 15 симметрии (фиг.1). Ножка 16 болта 12 (фиг.3,5) расположена в овальном отверстии 11 с зазором между кромкой отверстия и возможностью ее смещения в любую сторону относительно центра расположения болта.

В условиях монтажа и эксплуатации стеллажа каждую стойку наращивают по мере необходимости в вертикальном направлении. При восприятии стойкой стеллажа вертикальной нагрузки, эта нагрузка воспринимается болтовым соединением профилированных уголковых элементов стоек и частично порогами 7, в которые упираются торцы 8 стенок верхней части 2 стойки.

В результате вышеизложенной совокупности признаков составной стойки стеллажа достигается сокращение трудоемкости монтажно-демонтажных работ путем беспрепятственного размещения ножек болтов в овальных отверстиях соединяемых элементов.

Изобретение относится преимущественно к стеллажным конструкциям, его техническим результатом является упрощение монтажно-демонтажных работ в процессе наращивания стоек стеллажей и монтажа стеллажей в процессе соединения стоек с балками и полками стеллажей. Технический результат достигается стойкой стеллажа, содержащей, по меньшей мере, один нижний и один верхний профилированные уголковые элементы, каждый из которых имеет расположенные под прямым углом стенки с желобами, отбортовками и множеством отверстий, расположенных вдоль каждой стенки в контуре желоба. Элементы соединены болтами, расположенными в отверстиях, каждая стенка нижнего элемента имеет на верхней концевой части плоские участки с подгибом внутрь элемента. В стенке плоского участка выполнены отверстия, совмещенные с отверстиями в стенках верхнего элемента, в которых расположены болты. В местах перехода каждой стенки нижнего элемента в плоский участок этого элемента выполнен порог, в который упирается торец стенки верхнего элемента. Отверстия в плоских участках нижнего профилированного элемента и каждое отверстие нижнего и верхнего профилированных элементов имеют форму овала, большая ось симметрии которого расположена поперек продольной оси профилированных элементов. Центры овальных отверстий плоских участков нижнего профилированного элемента и центры каждого отверстия нижнего и верхнего профилированных элементов расположены на продольных осях симметрии желобов каждого профилированного элемента. 5 ил.

Стойка стеллажа, содержащая, по меньшей мере, один нижний и один верхний профилированные уголковые элементы, каждый из которых имеет расположенные под прямым углом стенки с желобами, отбортовками и множеством отверстий, расположенных вдоль каждой стенки в контуре желоба, элементы соединены болтами, расположенными в отверстиях, каждая стенка нижнего элемента имеет на верхней концевой части плоские участки с подгибом внутрь этого элемента, в стенке каждого плоского участка выполнены отверстия, совмещенные с отверстиями в стенках верхнего элемента, в которых расположены болты, при этом в месте перехода каждой стенки нижнего элемента в плоский участок этого элемента выполнен порог, в который упирается торец стенки верхнего элемента, отличающаяся тем, что отверстия в плоских участках нижнего профилированного элемента и каждое отверстие нижнего и верхнего профилированных элементов имеют форму овала, большая ось симметрии которого расположена поперек продольной оси профилированных элементов, при этом центры овальных отверстий плоских участков нижнего профилированного элемента и центры каждого отверстия нижнего и верхнего профилированных элементов расположены на продольных осях симметрии желобов каждого профилированного элемента.
