Способ и устройство для сообщения информации о состоянии канала и носитель данных Российский патент 2025 года по МПК H04W72/04 H04B7/456

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области техники связи, а более конкретно к способу и устройству для сообщения информации о состоянии канала и носителю данных.

УРОВЕНЬ ТЕХНИКИ

[0002] В технологии новой радиосвязи (new radio, NR), например, когда полоса частот связи находится в диапазоне частот 2, из-за быстрого затухания в высокочастотном канале для обеспечения покрытия используются передача и прием на основе лучей.

[0003] В предшествующем уровне техники сетевое устройство конфигурируют с множеством ресурсов измерения канала (channel measurement resource, CMR), таких как множество точек передачи и приема (transmission and reception point, TRP). Когда сетевое устройство имеет множество TRP, сетевое устройство может использовать множество TRP для предоставления услуг терминалу, например, использовать множество TRP для передачи информации на терминал по физическому совместно используемому каналу нисходящей линии связи (physical downlink shared channel, PDSCH). Когда сетевое устройство использует множество TRP для предоставления услуг терминалу, терминал передает обратно индикаторы матрицы предварительного кодирования (precoding matrix indicator, PMI) множества TRP в сетевое устройство по отдельности, то есть терминалу необходимо передать обратно множество PMI, что вызывает большой объем накладных расходов на сигнализацию.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Чтобы решить проблемы, существующие в предшествующем уровне техники, варианты осуществления настоящего изобретения предлагают способ и устройство для сообщения информации о состоянии канала, а также носитель данных.

[0005] Согласно первому аспекту вариантов осуществления настоящего изобретения предложен способ сообщения информации о состоянии канала, который выполняется терминалом и включает в себя: получение информации о состоянии канала посредством измерения, основанного на по меньшей мере одном ресурсе измерения канала, и сообщение информации о состоянии канала. Информация о состоянии канала включает в себя результат измерения на основе по меньшей мере одного CMR, и результат измерения включает в себя индикатор PMI матрицы предварительного кодирования, совместно используемый по меньшей мере одним CMR.

[0006] В варианте осуществления каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

[0007] В варианте осуществления набор ресурсов CMR соответствует параметру ресурса, параметр ресурса включает в себя один или более из индекса пула набора ресурсов управления, точки передачи и приема или удаленной радиоголовки, а также разные наборы ресурсов CMR соответствуют разным параметрам ресурса.

[0008] В варианте осуществления PMI включает в себя один или более параметров обратной связи PMI.

[0009] В варианте осуществления существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR, и один или более параметров обратной связи PMI переносятся в информационном поле X1 и/или информационном поле Х2; информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0010] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя первую группу параметров обратной связи PMI; и первая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: первого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; второго параметра обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; третьего параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или четвертого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0011] В варианте осуществления первая группа параметров обратной связи PMI включает в себя первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0012] В варианте осуществления второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения сдвига фазы, указания положения выбранной единицы частотной области или указания положения ненулевого коэффициента.

[0013] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя вторую группу параметров обратной связи PMI; и вторая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; восьмого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0014] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0015] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI. Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одной и той же точки передачи и приема/удаленной радиоголовки. Множество шестых параметров обратной связи PMI определяется на основе количества антенных портов в первом измерении множества разных точек передачи и приема/удаленных радиоголовок, количества антенных портов во втором измерении множества разных точек передачи и приема/удаленных радиоголовок и/или количества выбранных лучей множества разных точек передачи и приема/удаленных радиоголовок.

[0016] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI передаются в информационном поле X1 или информационном поле Х2. Информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0017] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя: первый параметр обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или второй параметр обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении, или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; или третий параметр обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

[0018] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, а второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется для выбора луча или определения смещения фазы.

[0019] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосный обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

[0020] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении, и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0021] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя: множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

[0022] Согласно второму аспекту вариантов осуществления настоящего изобретения предложен способ сообщения информации о состоянии канала, который выполняется сетевым устройством и включает в себя: получение информации о состоянии канала, сообщаемой терминалом. Информация о состоянии канала включает в себя результат измерения на основе по меньшей мере одного ресурса измерения канала CMR, и результат измерения включает в себя индикатор PMI матрицы предварительного кодирования, совместно используемый по меньшей мере одним CMR.

[0023] В варианте осуществления каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

[0024] В варианте осуществления набор ресурсов CMR соответствует параметру ресурса, причем параметр ресурса включает в себя один или более из индекса пула набора ресурсов управления, точки передачи и приема или удаленной радиоголовки, а также разные наборы ресурсы CMR наборы соответствуют разным параметрам ресурса.

[0025] В варианте осуществления PMI включает в себя один или более параметров обратной связи PMI.

[0026] В варианте осуществления существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR, и один или более параметров обратной связи PMI переносятся в информационном поле X1 и/или информационном поле Х2; информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0027] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя первую группу параметров обратной связи PMI; и первая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: первого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; второго параметра обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; третьего параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или четвертого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0028] В варианте осуществления первая группа параметров обратной связи PMI включает в себя первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0029] В варианте осуществления второй параметр широкополосной обратной связи PMI или параметр узкополосный обратной связи PMI, переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения сдвига фазы, указания положения выбранной единицы частотной области или указания положения ненулевого коэффициента.

[0030] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя вторую группу параметров обратной связи PMI; и вторая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; восьмого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0031] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0032] В варианте реализации вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI. Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одной и той же точки передачи и приема/удаленной радиоголовки. Множество шестых параметров обратной связи PMI определяется на основе количества антенных портов в первом измерении множества разных точек передачи и приема/удаленных радиоголовок, количества антенных портов во втором измерении множества разных точек передачи и приема/удаленных радиоголовок и/или количества выбранных лучей множества разных точек передачи и приема/удаленных радиоголовок.

[0033] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI передаются в информационном поле X1 или информационном поле Х2; информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0034] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя: первый параметр обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или второй параметр обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерение; или третий параметр обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

[0035] В варианте осуществления второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется для выбора луча или определения сдвига фазы.

[0036] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

[0037] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0038] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя: множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

[0039] Согласно третьему аспекту вариантов осуществления настоящего изобретения предложено устройство для сообщения информации о состоянии канала. Устройство включает в себя: блок измерения, выполненный с возможностью получения информации о состоянии канала посредством измерения на основе по меньшей мере одного ресурса CMR измерения канала, и блок сообщения, выполненный с возможностью сообщения информации о состоянии канала. Информация о состоянии канала включает в себя результат измерения на основе по меньшей мере одного CMR, и результат измерения включает в себя индикатор PMI матрицы предварительного кодирования, совместно используемый по меньшей мере одним CMR.

[0040] В варианте осуществления каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

[0041] В варианте осуществления набор ресурсов CMR соответствует параметру ресурса, параметр ресурса включает в себя один или более из индекса пула набора ресурсов управления, точки передачи и приема или удаленной радиоголовки, а также разные наборы ресурсов CMR соответствуют разным параметрам ресурса.

[0042] В варианте осуществления PMI включает в себя один или более параметров обратной связи PMI.

[0043] В варианте осуществления существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR, и один или более параметров обратной связи PMI переносятся в информационном поле X1 и/или информационном поле Х2; информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0044] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя первую группу параметров обратной связи PMI; и первая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: первого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; второго параметра обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; третьего параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или четвертого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0045] В варианте реализации первая группа параметров обратной связи PMI включает в себя первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0046] В варианте осуществления второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения смещения фазы, указания положения выбранной единица частотной области или указания положения ненулевого коэффициента.

[0047] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя вторую группу параметров обратной связи PMI; и вторая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; восьмого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0048] В варианте реализации вторая группа параметров обратной связи PMI включает в себя пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0049] В варианте реализации вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI. Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одной и той же точки передачи и приема/удаленной радиоголовки. Множество шестых параметров обратной связи PMI определяется на основе количества антенных портов в первом измерении множества разных точек передачи и приема/удаленных радиоголовок, количества антенных портов во втором измерении множества разных точек передачи и приема/удаленных радиоголовок и/или количества выбранных лучей множества разных точек передачи и приема/удаленных радиоголовок.

[0050] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI передаются в информационном поле X1 или информационном поле Х2. Информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0051] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя: первый параметр обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или второй параметр обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; или третий параметр обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

[0052] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется для выбора луча или определения смещения фазы.

[0053] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

[0054] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0055] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя: множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

[0056] Согласно четвертому аспекту вариантов осуществления настоящего изобретения предложено устройство для сообщения информации о состоянии канала. Устройство включает в себя: блок получения информации, выполненный с возможностью получения информации о состоянии канала, сообщаемой терминалом. Информация о состоянии канала включает в себя результат измерения на основе по меньшей мере одного ресурса CMR измерения канала, и результат измерения включает в себя индикатор PMI матрицы предварительного кодирования, совместно используемый по меньшей мере одним CMR.

[0057] В варианте осуществления каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

[0058] В варианте осуществления набор ресурсов CMR соответствует параметру ресурса, параметр ресурса включает в себя один или более из индекса пула набора ресурсов управления, точки передачи и приема или удаленной радиоголовки, а также разные наборы ресурсов CMR соответствуют разным параметрам ресурса.

[0059] В варианте осуществления PMI включает в себя один или более параметров обратной связи PMI.

[0060] В варианте осуществления существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR, и один или более параметров обратной связи PMI переносятся в информационном поле X1 и/или информационном поле Х2; информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0061] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя первую группу параметров обратной связи PMI; и первая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: первого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; второго параметра обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; третьего параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или четвертого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0062] В варианте осуществления первая группа параметров обратной связи PMI включает в себя первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0063] В варианте осуществления второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения сдвига фазы, указания положения выбранной единицы частотной области или указания положения ненулевого коэффициента.

[0064] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя вторую группу параметров обратной связи PMI; и вторая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; восьмого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0065] В варианте реализации вторая группа параметров обратной связи PMI включает в себя пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0066] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI. Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одной и той же точки передачи и приема/удаленной радиоголовки. Множество шестых параметров обратной связи PMI определяется на основе количества антенных портов в первом измерении множества разных точек передачи и приема/удаленных радиоголовок, количества антенных портов во втором измерении множества разных точек передачи и приема/удаленных радиоголовок и/или количества выбранных лучей множества разных точек передачи и приема/удаленных радиоголовок.

[0067] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI передаются в информационном поле X1 или информационном поле Х2; информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0068] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя: первый параметр обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или второй параметр обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; или третий параметр обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

[0069] В варианте осуществления второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется для выбора луча или определения сдвига фазы.

[0070] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

[0071] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0072] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя: множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

[0073] Согласно пятому аспекту вариантов осуществления настоящего изобретения предложено устройство для сообщения информации о состоянии канала, которое включает в себя: процессор; и память для хранения инструкций, исполняемых процессором. Процессор конфигурирован для выполнения способа сообщения информации о состоянии канала, как описано в первом аспекте или как описано в любой реализации первого аспекта.

[0074] Согласно шестому аспекту вариантов осуществления настоящего изобретения предложено устройство для сообщения информации о состоянии канала, которое включает в себя: процессор; и память для хранения инструкций, исполняемых процессором. Процессор конфигурирован для выполнения способа сообщения информации о состоянии канала, как описано во втором аспекте или как описано в любой реализации второго аспекта.

[0075] Согласно седьмому аспекту вариантов осуществления настоящего изобретения предложен носитель данных, содержащий хранящиеся на нем инструкции, которые при выполнении процессором терминала позволяют терминалу выполнять способ сообщения информации о состоянии канала, как описано в первом аспекте или как описано в любой реализации первого аспекта.

[0076] Согласно восьмому аспекту вариантов осуществления настоящего изобретения предложен носитель данных, содержащий хранящиеся на нем инструкции, которые при выполнении процессором сетевого устройства позволяют сетевому устройству выполнять способ сообщения информации о состоянии канала, как описано во втором аспекте или как описано в любой реализации второго аспекта.

[0077] Технические решения согласно вариантам осуществления настоящего изобретения могут включать в себя следующие полезные эффекты: информация о состоянии канала включает в себя результат измерения на основе по меньшей мере одного CMR, и результат измерения включает в себя PMI, общий для по меньшей мере одного CMR, реализуя обратную связь совместного PMI по меньшей мере одного CMR, что снижает накладные расходы на сигнализацию и улучшает производительность передачи на основе множества CMR.

[0078] Следует понимать, что как предшествующее общее описание, так и последующее подробное описание являются только иллюстративными и пояснительными и не ограничивают настоящее изобретение.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0079] Прилагаемые чертежи, которые включены в данное описание и составляют его часть, иллюстрируют варианты осуществления, соответствующие настоящему изобретению, и вместе с описанием служат для объяснения принципов настоящего изобретения.

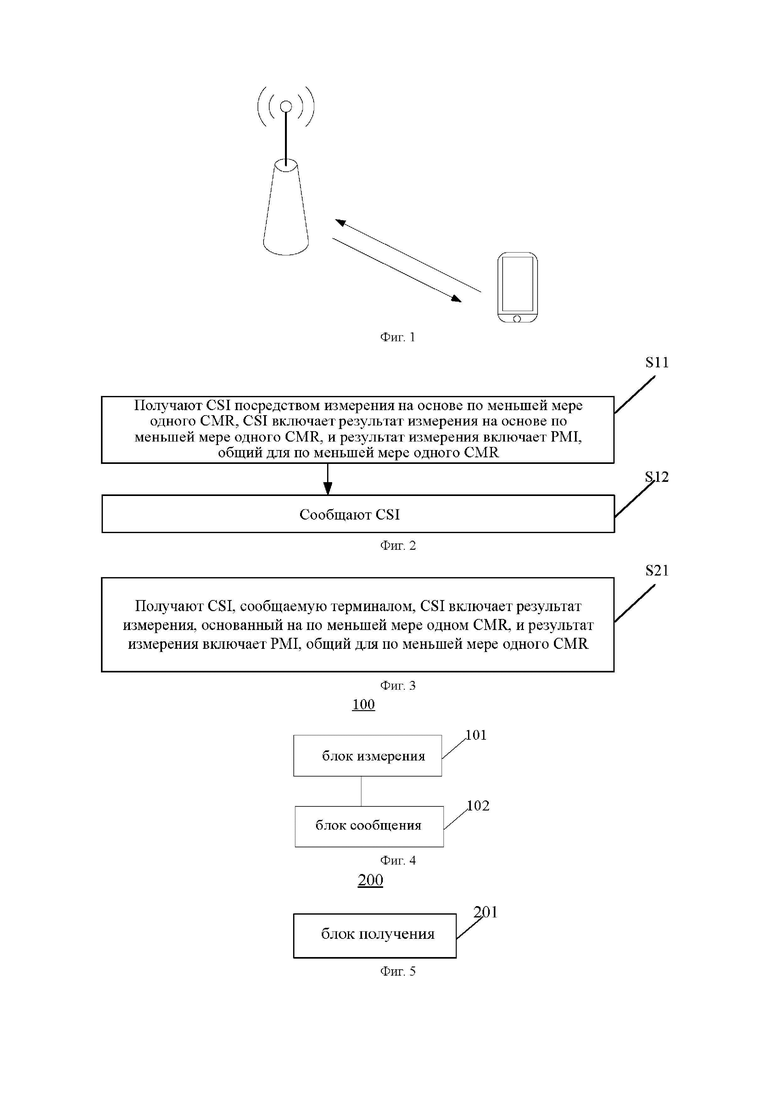

[0080] Фиг. 1 показывает схему системы беспроводной связи согласно иллюстративному варианту осуществления настоящего изобретения.

[0081] Фиг. 2 показывает блок-схему способа сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения.

[0082] Фиг. 3 показывает блок-схему другого способа сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения.

[0083] Фиг. 4 показывает блок-схему устройства для сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения.

[0084] Фиг. 5 показывает блок-схему другого устройства для сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения.

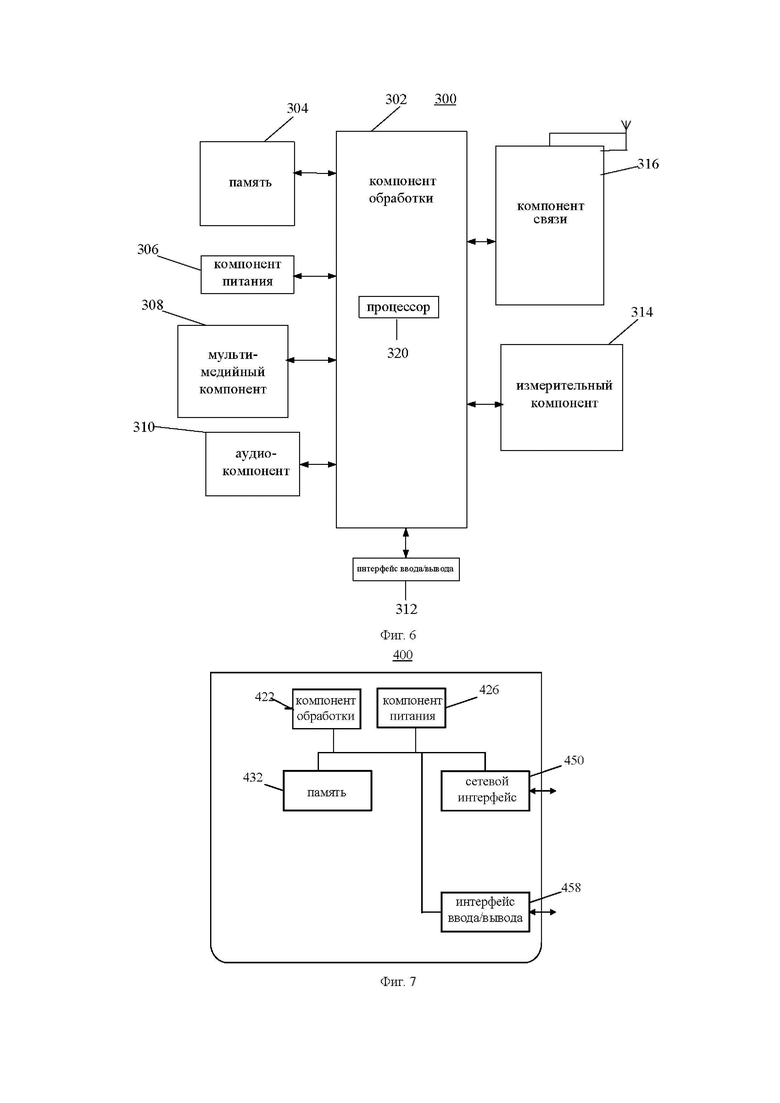

[0085] Фиг. 6 показывает блок-схему устройства для сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения.

[0086] Фиг. 7 показывает блок-схему другого устройства для сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0087] Теперь будет сделана подробная ссылка на иллюстративные варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Следующее описание относится к прилагаемым чертежам, на которых одинаковые номера на разных чертежах обозначают одни и те же или подобные элементы, если не указано иное. Реализации, изложенные в последующем описании иллюстративных вариантов осуществления, не представляют все реализации, соответствующие настоящему изобретению. Вместо этого они являются просто примерами устройств и способов, соответствующих некоторым аспектам настоящего изобретения, изложенным в прилагаемой формуле изобретения.

[0088] Способ сообщения информации о состоянии канала (channel state information, CSI) согласно вариантам осуществления настоящего изобретения может применяться к системе беспроводной связи, показанной на фиг. 1. Как показано на фиг. 1, система беспроводной связи включает в себя терминал и сетевое устройство. Терминал подключен к сетевому устройству через беспроводные ресурсы и передает данные в сетевое устройство и принимает данные от него.

[0089] Понятно, что система беспроводной связи, показанная на фиг. 1 является иллюстративной и пояснительной, и система беспроводной связи может также включать в себя другие сетевые устройства, такие как устройство базовой сети, устройство беспроводной ретрансляции, устройство беспроводной транзитной связи и т.д., не показанные на фиг. 1. Количество сетевых устройств и количество терминалов, введенных в систему беспроводной связи, не ограничены в вариантах осуществления настоящего изобретения.

[0090] Кроме того, можно понимать, что система беспроводной связи в вариантах осуществления настоящего изобретения представляет собой сеть, которая обеспечивает функцию беспроводной связи. Системы беспроводной связи могут использовать разные технологии связи, такие как множественный доступ с кодовым разделением каналов (code division multiple access, CDMA), широкополосный множественный доступ с кодовым разделением каналов (wideband code division multiple access, WCDMA), множественный доступ с временным разделением каналов (time division multiple access, TDMA), множественный доступ с частотным разделением каналов (frequency division multiple access, FDMA), ортогональный множественный доступ с частотным разделением каналов (orthogonal frequency-division multiple access, OFDMA), множественный доступ с частотным разделением каналов с одной несущей (single carrier frequency-division multiple access, SC-FDMA), множественный доступ с контролем несущей и предотвращением коллизий. Сети можно разделить на сети 2-го поколения (2G), сети 3-го поколения (3G), сети 4-го поколения (4G) или сети будущего развития, такие как сеть пятого поколения (5G), также называемую новой радиосетью (new radio, NR), в зависимости от пропускной способности, скорости, задержки и других факторов разных сетей. Для удобства описания в настоящем изобретении сеть беспроводной связи иногда для краткости называется сетью.

[0091] Кроме того, сетевое устройство, используемое в настоящем изобретении, также может называться сетевым устройством беспроводного доступа. Сетевое устройство беспроводного доступа может быть: базовой станцией, развитым узлом В (evolved node В, eNB), домашней базовой станцией, точкой доступа (access point, АР) в системе беспроводной связи (WIFI), узлом беспроводной ретрансляции, узлом беспроводной транзитной связи, точкой передачи (transmission point, TP) или точкой передачи и приема (transmission and reception point, TRP) и т.д., а также может быть gNB в системе NR, или она также может быть компонентом или частью оборудования, которое составляет базовую станцию. Когда система беспроводной связи представляет собой систему связи «транспортное средство со всеми» (vehicle-to-everything, V2X), сетевое устройство также может быть устройством, устанавливаемым на транспортном средстве. Следует понимать, что в вариантах осуществления настоящего изобретения конкретная технология и конкретная форма устройства, принятые сетевым устройством, не ограничены вариантами осуществления настоящего изобретения.

[0092] Кроме того, терминал, используемый в настоящем изобретении, может также упоминаться как терминальное устройство, пользовательское оборудование (user equipment, UE), мобильная станция (mobile station, MS), мобильный терминал (mobile terminal, MT) и т.д. Терминал представляет собой устройство, которое обеспечивает возможность подключения голоса и/или данных для пользователя. Например, терминал может быть портативным устройством, устройством, установленным на транспортном средстве, и т.п., имеющим функцию беспроводного соединения. В настоящее время некоторые примеры терминалов включают в себя смартфон, карманный персональный компьютер (pocket personal computer, РРС), портативный компьютер, персональный цифровой помощник (personal digital assistant, PDA), ноутбук, планшетный компьютер, носимое устройство или устройство, установленное на автомобиле, и т.д. Кроме того, когда система беспроводной связи представляет собой систему связи «транспортное средство со всем» (V2X), терминальное устройство также может быть устройством, устанавливаемым на транспортном средстве. Следует понимать, что конкретная технология и конкретная форма устройства, принимаемые терминалом, не ограничены вариантами осуществления настоящего изобретения.

[0093] В настоящем изобретении передача данных между сетевым устройством и терминалом выполняется на основе лучей. Во время передачи данных на основе лучей сетевое устройство (такое как базовая станция) может сконфигурировать множество ресурсов измерения канала (CMR) для предоставления услуг для терминала. Терминал также может выполнять измерение канала на основе множества CMR и возвращать информацию о состоянии канала (CSI). В предшествующем уровне техники терминал возвращает обратно индикатор матрицы предварительного кодирования (PMI) для каждого из множества CMR отдельно. То есть, когда используется множество CMR, множество PMI необходимо передавать обратно отдельно. Однако для одного и того же терминала каналы множества CMR коррелируются, и обратная связь множества PMI по отдельности приводит к большим накладным расходам на сигнализацию и низкой производительности передачи.

[0094] Варианты осуществления настоящего изобретения предлагают способ сообщения CSI. Терминал получает CSI посредством измерения на основе по меньшей мере одного CMR, CSI включает в себя результат измерения на основе по меньшей мере одного CMR, а результат измерения включает в себя PMI, совместно используемый по меньшей мере одним CMR. Терминал сообщает CSI. Сетевое устройство получает CSI, о котором сообщает терминал, и включает в себя результат измерения, в том числе PMI, общий для по меньшей мере одного CMR. Варианты осуществления настоящего изобретения реализуют совместную передачу PMI множества CMR, уменьшают накладные расходы на сигнализацию и улучшают производительность передачи.

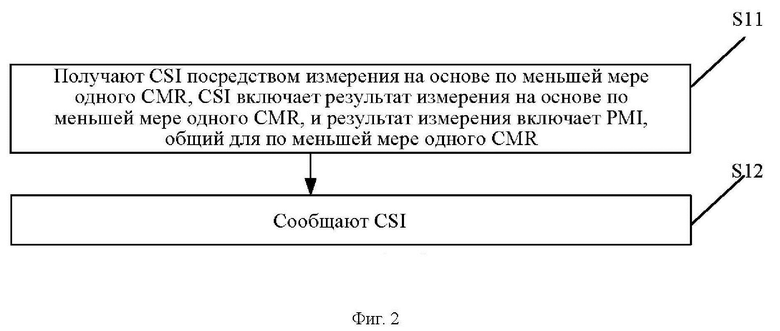

[0095] Фиг. 2 показывает блок-схему способа сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения, как показано на фиг. 2, способ сообщения CSI выполняется терминалом и включает в себя следующие этапы.

[0096] На этапе S11 получают CSI посредством измерения на основе по меньшей мере одного CMR. CSI включает в себя результат измерения на основе по меньшей мере одного CMR, и результат измерения включает в себя PMI, общий для по меньшей мере одного CMR.

[0097] На этапе S12 сообщают CSI.

[0098] В вариантах осуществления настоящего изобретения CSI, сообщаемую терминалом, включает в себя результат измерения на основе по меньшей мере одного CMR, и результат измерения включает в себя PMI, общий для по меньшей мере одного CMR, тем самым реализуя совместную обратную связь PMI множества CMR, уменьшение накладных расходов на сигнализацию и улучшение производительности передачи на основе множества CMR.

[0099] В вариантах реализации настоящего изобретения по меньшей мере один CMR для получения CSI может включать в себя один или более CMR.

[0100] Каждый CMR из по меньшей мере одного CMR, используемого в вариантах осуществления настоящего изобретения, соответствует набору ресурсов CMR, и разные CMR соответствуют разным наборам ресурсов CMR. По меньшей мере один CMR включает в себя по меньшей мере два разных CMR. По меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR. Набор CMR, используемый в вариантах осуществления настоящего изобретения, может быть набором CMR, сконфигурированным сетевым устройством, или может быть поднаборов набора CMR, сконфигурированного сетевым устройством. То есть каждый CMR из по меньшей мере одного CMR соответствует другому поднабору CMR или другому набору CMR.

[0101] В варианте осуществления вариантов осуществления настоящего изобретения набор ресурсов CMR, соответствующий каждому CMR из по меньшей мере одного CMR, соответствует параметру ресурса, причем параметр ресурса включает в себя один или более из индекса пула (PoolIndex) набора ресурсов управления (control resource set, CORESET), точки передачи и приема (TRP) или удаленной радиоголовки (RRH, remote radio header).

[0102] В вариантах осуществления настоящего изобретения разные наборы ресурсов CMR соответствуют разным параметрам ресурсов. Это можно понимать так, что разные CMR соответствуют разным параметрам ресурса, например, разные CMR соответствуют разным TRR Далее можно понимать, что терминал может получить CSI посредством измерения на основе разных TRP, и результат измерения включает в себя PMI, совместно используемый разными TRP. Другой пример: разные CMR соответствуют разным RRH. Далее можно понимать, что терминал может получить CSI посредством измерения на основе разных RRH, и результат измерения включает в себя PMI, совместно используемый разными RRH.

[0103] В вариантах осуществления настоящего изобретения PMI, общий для по меньшей мере одного CMR, можно понимать как один PMI. CSI включает в себя результат измерения, полученный посредством измерения на основе по меньшей мере одного CMR, и включает в себя один PMI.

[0104] В вариантах осуществления настоящего изобретения один PMI, введенный в результат измерения на основе по меньшей мере одного CMR, можно понимать как набор параметров обратной связи PMI. Набор параметров обратной связи PMI включает в себя один или более параметров обратной связи PMI. В наборе параметров обратной связи PMI некоторый(е) параметр(ы) является(ются) одинаковым(и) для разных CMR, а некоторый(е) параметр(ы) является(ются) разным(и) для разных CMR.

[0105] Кроме того, в вариантах осуществления настоящего изобретения один или более параметров обратной связи PMI, введенных в результат измерения на основе по меньшей мере одного CMR, могут быть определены на основе матриц V, соответствующих разным CMR.

[0106] В вариантах осуществления настоящего изобретения матрица V генерируется в соответствии с матрицей U. Матрица U может быть выражена следующей формулой:

[0107]

[0108] где N₂ матрице U представляет собой количество антенных портов во втором измерении, O₂ представляет собой количество передискретизаций во втором измерении, N₁ представляет собой количество антенных портов в первом измерении, и O₁ представляет собой количество передискретизаций в первом измерении, a L - количество уровней. Следовательно, матрица V, соответствующая СМВ, связана с количеством антенных портов в первом измерении, количеством антенных портов во втором измерении, количеством передискретизаций в первом измерении, количеством передискретизаций во втором измерении и количеством уровней.

[0109] В вариантах осуществления настоящего изобретения матрица V также может состоять из множества векторов-столбцов, и в каждом вектор-столбце только один элемент равен 1, а все остальные элементы равны 0.

[0110] В вариантах осуществления настоящего изобретения матрица V также может иметь другие формы, которые не ограничены настоящим изобретением.

[0111] В варианте осуществления вариантов осуществления настоящего изобретения существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум СМВ из по меньшей мере одного СМВ для получения CSI. То есть разные матрицы V могут определяться посредством разных сдвигов фаз. По меньшей мере два разных CMR соответствуют разным поднаборам СМВ. или разным наборам CMR. Следовательно, между матрицами V, соответствующими разные поднаборам СМВ. или разным наборам СМВ, существует сдвиг фазы. Один или более параметров обратной связи PMI передаются в информационном поле X1 и/или информационном поле Х2. Информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0112] В вариантах осуществления настоящего изобретения первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, может включать в себя одну или более групп параметров обратной связи PMI. Для удобства описания в вариантах осуществления настоящего изобретения любые две разные группы параметров обратной связи PMI, введенные в первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, называются первой группой параметров обратной связи PMI и второй группой параметров обратной связи PMI.

[0113] В примере первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя первую группу параметров обратной связи PMI (индекс i₁ кодовой книги). Первая группа параметров обратной связи PMI включает в себя по меньшей мере один из следующих пунктов A-D.

[0114] А: первый параметр обратной связи PMI (i_1,1). Первый параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении. То есть i_1,1 связано с N₁ и O₁, где N₁ - количество антенных портов в первом измерении, а O₁ - количество передискретизаций или количество лучей в первом измерении.

[0115] В вариантах осуществления настоящего изобретения первый параметр обратной связи PMI может быть параметром, соответствующим позиции выборки, выбранной из N₁*O₁ позиций выборки.

[0116] В: второй параметр обратной связи PMI (i_1,2). Второй параметр обратной связи PMI определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении. То есть i_1,2 связано с N2 и O2, где N₂ - количество антенных портов во втором измерении, а O₂ - количество передискретизаций или количество лучей во втором измерении.

[0117] В вариантах осуществления настоящего изобретения второй параметр обратной связи PMI может быть параметром, соответствующим позиции выборки, выбранной из N₂*O₂ позиций выборки.

[0118] С: третий параметр обратной связи PMI (i_1,3). Третий параметр обратной связи PMI используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI. Третий параметр обратной связи PMI в основном предназначен для случая, когда RANK>1, т.е. случая, когда количество уровней больше 1, и в основном используется для определения антенных портов между разными уровнями.

[0119] D: четвертый параметр обратной связи PMI (i_1,4). Четвертый параметр обратной связи PMI указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0120] Параметр i_1,4 используется для регулировки относительной фазы между разными поднаборами CMR или разными наборами CMR. В примере i_1,4 включает в себя по меньшей мере одно из: i_1,4,1, i_1,4,2 или i_1,4,3, где i_1,4,1 представляет фазу уровня 1, i_1,4,2 представляет смещение фазы уровня 2 относительно уровня 1, а i_1,4,3 представляют смещение фазы уровня 3 относительно уровня 1.

[0121] В вариантах осуществления настоящего изобретения первая группа параметров обратной связи PMI включает в себя первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми. То есть для разных поднаборов CMR или разных наборов CMR первые параметры обратной связи PMI являются одинаковыми. Матрица V связана с первым параметром обратной связи PMI.

[0122] В вариантах осуществления настоящего изобретения первая группа параметров обратной связи PMI включает в себя второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми. То есть для разных поднаборов CMR или разных наборов CMR вторые параметры обратной связи PMI являются одинаковыми. Матрица V связана со вторым параметром обратной связи PMI.

[0123] В вариантах осуществления настоящего изобретения первая группа параметров обратной связи PMI включает в себя третий параметр обратной связи PMI, и третьи параметры обратной связи PML соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми. То есть для разных поднаборов CMR или разных наборов CMR третьи параметры обратной связи PMI являются одинаковыми. Матрица V связана с третьим параметром обратной связи PMI.

[0124] В вариантах осуществления настоящего изобретения между матрицами V существует сдвиг фазы, соответствующий по меньшей мере двум CMR из по меньшей мере одного CMR для получения CSI. Второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения смещения фазы, указания положения выбранной единицы частотной области или указания положения ненулевого коэффициента.

[0125] Второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, может включать в себя по меньшей мере одно из i₂, i_2,0, i_2,2,…, где i₂, i_2,0, i_2,1, i_2,2,… можно понимать как 0-й параметр обратной связи PMI, 1-й параметр обратной связи PMI, 2-й параметр обратной связи PMI, 3-й параметр обратной связи PMI, переносимые в информационном поле Х2.

[0126] В другом примере настоящего изобретения между матрицами V существует сдвиг фазы, соответствующий по меньшей мере двум CMR из по меньшей мере одного CMR для получения CSI. Первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя вторую группу параметров обратной связи PMI (индекс i₁ кодовой книги). Вторая группа параметров обратной связи PMI включает в себя по меньшей мере один из следующих пунктов А-Е.

[0127] А: пятый параметр обратной связи PMI (i_1,1). Пятый параметр обратной связи PMI определяется на основании количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении. То есть i_1,1 связано с O₁ и O₂, где O₁ - это количество передискретизаций или количество лучей в первом измерении, а О₂ - это количество передискретизаций или количество лучей во втором измерении.

[0128] В: шестой параметр обратной связи PMI (i_1,2). Шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей. То есть i_1,2 связано с N₂, N₂ и L, где N₁ - количество антенных портов в первом измерении, N₂ - количество антенных портов во втором измерении, а L - количество выбранных лучей.

[0129] В вариантах осуществления настоящего изобретения вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI.

[0130] Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одного и того же TRP/RRH.

[0131] Множество шестых параметров обратной связи PMI определяются на основе количества антенных портов в первом измерении множества разных TRP/RRH, количества антенных портов во втором измерении множества разных TRP/RRH, и/или количество выбранных лучей множества разных TRP/RRH.

[0132] В примере, когда обратно передается только одно значение L, с одной стороны, предполагается, что N₁, N₂ и выбранное L каждого из множества TRP/RRH одинаковы, где N₁ представляет собой количество антенных портов в первом измерении в одном из множества TRP/RRH, N₂ представляет собой количество антенных портов во втором измерении в том же TRP/RRH, a L представляет L лучей, выбранных из N₁*N₂ лучей. С другой стороны, когда обратно передается только одно значение L, N₁ может быть суммой всех антенных портов в первом измерении во множестве TRP/RRH, N₂ может быть суммой всех антенных портов во втором измерении во множестве TRP/RRH, и L представляет собой L лучей, выбранных из N₁*N₂ лучей.

[0133] В вариантах осуществления настоящего изобретения нет ограничения на количество лучей, выбранных для разных TRP/RRH, и оно может быть L/N (N - количество TRP/RRH), или может быть выбрано разное количество лучей для разных TRP/RRH.

[0134] С: седьмой параметр обратной связи PMI (i_1,3). Седьмой параметр обратной связи PMI используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI. Третий параметр обратной связи PMI в основном предназначен для случая, когда RANK>1, т.е. случая, когда количество уровней больше 1, и в основном используется для определения антенных портов между разными уровнями.

[0135] D: восьмой параметр обратной связи PMI (i_1,4). Восьмой параметр обратной связи PMI указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR. Восьмой параметр обратной связи PMI указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0136] i_1,4 используется для регулировки относительной фазы между разными поднаборами CMR или разными наборами CMR. В примере i_1,4 включает в себя по меньшей мере одно из: i_1,4,1, i_1,4,2 или i_1,4,3, где i_1,4,1 представляет фазу уровня 1, i_1,4,2 представляет смещение фазы уровня 2 относительно уровня 1, a i_1,4,3 представляет смещение фазы уровня 3 относительно уровня 1.

[0137] Е: девятый параметр обратной связи PMI Девятый параметр обратной связи PMI используется для регулировки относительной величины широкополосного сигнала.

[0138] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми. То есть для разных поднаборов CMR или разных наборов CMR пятые параметры обратной связи PMI являются одинаковыми. Матрица V связана с пятым параметром обратной связи PMI.

[0139] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми. То есть для разных поднаборов CMR или разных наборов CMR шестые параметры обратной связи PMI являются одинаковыми. Матрица V связана с шестым параметром обратной связи PMI.

[0140] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PML соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми. То есть для разных поднаборов CMR или разных наборов CMR седьмые параметры обратной связи PMI являются одинаковыми. Матрица V связана с седьмым параметром обратной связи PMI.

[0141] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми. То есть для разных поднаборов CMR или разных наборов CMR пятые параметры обратной связи PMI являются одинаковыми. Матрица V связана с девятым параметром обратной связи PMI.

[0142] В вариантах осуществления настоящего изобретения существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR для получения CSI. Второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PML переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения смещения фазы, указания положения выбранной единицы частотной области или указания положения, ненулевого коэффициента.

[0143] Второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, может включать в себя по меньшей мере одно из i₂, i_2,0, i_2,1, i_2,2,…, где i₂, i_2,0, i_2,1, i_2,2,… можно понимать как 0-й параметр обратной связи PMI, 1-й параметр обратной связи PMI, 2-й параметр обратной связи PMI, 3-й параметр обратной связи PMI, переносимые в информационном поле Х2.

[0144] Второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, может включать в себя положение единицы частотной области, выбранной для обратной связи, которое может упоминаться как i_1,6. Для разных поднаборов CMR или разных наборов CMR параметры i_1,6 передаются обратно равномерно (то есть параметры одинаковы) или передаются обратно отдельно.

[0145] Второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PML переносимый в информационном поле Х2, может включать в себя указание положения ненулевого коэффициента, которое может упоминаться как i_1,7. Для разных поднаборов CMR или разных наборов CMR параметры i1,7 передаются обратно равномерно (то есть параметры i_1,7 одинаковы) или передаются обратно отдельно.

[0146] В другой реализации вариантов осуществления настоящего изобретения матрицы V, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR для получения CSI, являются разными. Матрицы V различаются, включая случай, когда матрицы V, соответствующие разным CMR, могут быть определены в соответствии со сдвигом фазы, или случай, когда матрицы V, соответствующие разным CMR, не могут быть определены в соответствии с такой информацией как сдвиг фазы. Один или более параметров обратной связи PMI передаются в информационном поле X1 или информационном поле Х2. Информационное поле X1 используется для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 используется для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0147] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя по меньшей мере один из следующих элементов А, В и С, и по меньшей мере один из введенных параметров обратной связи PMI включает в себя множество значений обратной связи.

[0148] А: первый параметр обратной связи PMI (i_1,1). Первый параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении. То есть i_1,1 связано с N₁ и O₁, где N₁ - количество антенных портов в первом измерении, а O₁ - количество передискретизаций или количество лучей в первом измерении.

[0149] В вариантах осуществления настоящего изобретения первый параметр обратной связи PMI может быть параметром, соответствующим позиции выборки, выбранной из N₁*O₁ позиций выборки.

[0150] В: второй параметр обратной связи PMI (i_1,2). Второй параметр обратной связи PMI определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении. То есть i_1,2 связано с N₂ и O₂, где N₂ - количество антенных портов во втором измерении, а O₂ - количество передискретизаций или количество лучей во втором измерении.

[0151] В вариантах осуществления настоящего изобретения второй параметр обратной связи PMI может быть параметром, соответствующим позиции выборки, выбранной из N₂*O₂ позиций выборки.

[0152] С: третий параметр обратной связи PMI (i_1,3). Третий параметр обратной связи PMI используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI. Третий параметр обратной связи PMI в основном предназначен для случая, когда RANK>1, т.е. случая, когда количество уровней больше 1, и в основном используется для определения антенных портов между разными уровнями.

[0153] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI соответствуют разным CMR; и/или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; и/или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

[0154] В вариантах осуществления настоящего изобретения в параметре обратной связи PMI, включающем в себя множество значений обратной связи, разные значения обратной связи соответствуют разным поднаборам CMR или разным наборам CMR, т.е. соответствуют разным индексам CORESETPoolIndex или разным TRP или разным RRH.

[0155] В другой реализации каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя по меньшей мере один из следующих элементов А, В, С и Е, и по меньшей мере один из используемых параметров обратной связи PMI включает в себя множество значений обратной связи.

[0156] А: пятый параметр обратной связи PMI (i_1,1). Пятый параметр обратной связи PMI определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении. То есть i_1,1 связано с О₁ и О₂, где О₁ - это количество передискретизаций или количество лучей в первом измерении, а О₂ - это количество передискретизаций или количество лучей во втором измерении.

[0157] В: шестой параметр обратной связи PMI (i_1,2). Шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей. То есть i_1,2 связано с N₂, N₂ и L, где N₁ - количество антенных портов в первом измерении, N₂ - количество антенных портов во втором измерении, а L - количество выбранных лучей.

[0158] В вариантах осуществления настоящего изобретения вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI.

[0159] Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одного и того же TRP/RRH. Когда обратно передается только одно значение L, предполагается, что N₁, N₂ и выбранный L каждого из множества TRP/RRH одинаковы, где N₁ - количество антенных портов в первом измерении в одном из множества TRP/RRH, N₂ представляет собой количество антенных портов во втором измерении в одном и том же TRP/RRH, a L представляет L лучей, выбранных из N₁*N₂ лучей.

[0160] Множество шестых параметров обратной связи PMI определяются на основе количества антенных портов в первом измерении множества разных TRP/RRH, количества антенных портов во втором измерении множества разных TRP/RRH, и/или количества выбранных лучей множества разных TRP/RRH. Когда обратно передается только одно значение L, N₁ может быть суммой всех антенных портов в первом измерении во множестве TRP/RRH, N₂ может быть суммой всех антенных портов во втором измерении во множестве TRP/RRH, a L представляет собой L лучей, выбранных из N₁*N₂ лучей.

[0161] В вариантах осуществления настоящего изобретения нет ограничения на количество лучей, выбранных для разных TRP/RRH, и оно может быть L/N (N - количество TRP/RRH), или может выбираться разное количество лучей для разных TRP/RRH.

[0162] С: седьмой параметр обратной связи PMI (i_1,3). Седьмой параметр обратной связи PMI используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI. Третий параметр обратной связи PMI в основном предназначен для случая, когда RANK>1, т.е. случая, когда количество уровней больше 1, и в основном используется для определения антенных портов между разными уровнями.

[0163] Е: девятый параметр обратной связи PMI Девятый параметр обратной связи PMI используется для регулировки относительной величины широкополосного сигнала.

[0164] В варианте реализации введено множество разных пятых параметров обратной связи PMI, и разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или введено множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или введено множество разных седьмых параметров обратной связи PMI, и разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или введено множество разных девятых параметров обратной связи PMI, и разные девятые параметры обратной связи PMI соответствуют разным CMR.

[0165] Кроме того, матрицы V, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR для получения CSI, различны, и второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется для выбора луча или определение смещения фазы.

[0166] При использовании способа сообщения CSI согласно вариантам осуществления настоящего изобретения, когда терминал выполняет передачи связи на основе множества CMR, например, на основе множества CORESETPoolIndexes, множества TRP или множества RRH, терминал может использовать способ сообщения CSI, используемый в вышеупомянутых вариантах осуществления, для реализации совместной обратной связи PMI для множества CORESETPoolIndexes, множества TRP или множества RRH. Следовательно, способ обратной связи объединенного PMI согласно вариантам осуществления настоящего изобретения может уменьшить накладные расходы на сигнализацию и улучшить производительность передач связи на основе множества CMR по сравнению с отдельной обратной связью каждого из PMI.

[0167] На основе вышеописанных вариантов осуществления, варианты осуществления настоящего изобретения дополнительно предлагают способ сообщения CSI, выполняемый сетевым устройством.

[0168] Фиг. 3 показывает блок-схему другого способа сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения, как показано на фиг. 3, способ сообщения CSI выполняется сетевым устройством и включает в себя следующий этап.

[0169] На этапе S21 получают CSI, сообщаемую терминалом, CSI включает в себя результат измерения, основанный на по меньшей мере одном CMR, и результат измерения включает в себя PMI, общий для по меньшей мере одного CMR.

[0170] В варианте осуществления каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

[0171] Набор CMR, используемый в вариантах осуществления настоящего изобретения, может представлять собой набор CMR, сконфигурированный сетевым устройством, или может быть поднабором набора CMR, сконфигурированного сетевым устройством. То есть каждый CMR из по меньшей мере одного CMR соответствует другому поднабору CMR или другому набору CMR.

[0172] В варианте осуществления набор ресурсов CMR соответствует параметру ресурса, параметр ресурса включает в себя один или более из CORESETPoolIndex, TRP или RRH, и разные наборы ресурсов CMR соответствуют разным параметрам ресурса.

[0173] В вариантах осуществления настоящего изобретения разные наборы ресурсов CMR соответствуют разным параметрам ресурсов. Это можно понимать так, что разные CMR соответствуют разным параметрам ресурса, например, разные CMR соответствуют разным TRP. Далее можно понимать, что терминал может получить CSI посредством измерения на основе разных TRP, и результат измерения включает в себя PMI, совместно используемый разными TRP. Другой пример: разные CMR соответствуют разным RRH. Далее можно понимать, что терминал может получить CSI посредством измерения на основе разных RRH, и результат измерения включает в себя PMI, совместно используемый разными RRH.

[0174] В варианте осуществления PMI включает в себя один или более параметров обратной связи PMI. Один или более параметров обратной связи PMI можно понимать как один или более параметров обратной связи PMI в наборе параметров обратной связи PMI. В наборе параметров обратной связи PMI некоторый(е) параметр(ы) является(ются) одинаковым(и) для разных CMR, а некоторый(е) параметр(ы) является(ются) разные(ми) для разных CMR.

[0175] В варианте осуществления существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR для получения CSI, и один или более параметров обратной связи PMI передаются в информационном поле X1 и/или информационное поле Х2; информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0176] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя первую группу параметров обратной связи PMI; и первая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: первого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; второго параметра обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; третьего параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или четвертого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0177] Первая группа параметров обратной связи PMI включает в себя первый параметр обратной связи PML и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0178] В варианте осуществления существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR для получения CSI. Второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения смещения фазы, указания положения выбранной единицы частотной области или указания положения ненулевого коэффициента.

[0179] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя вторую группу параметров обратной связи PMI; и вторая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; восьмого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0180] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0181] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI.

[0182] Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одного и того же TRP/RRH.

[0183] Множество шестых параметров обратной связи PMI определяются на основе количества антенных портов в первом измерении множества разных TRP/RRH, количества антенных портов во втором измерении множества разных TRP/RRH, и/или количества выбранных лучей множества разных TRP/RRH.

[0184] В примере, когда обратно передается только одно значение L, с одной стороны, предполагается, что N1, N2 и выбранный L каждого из множества TRP/RRH одинаковы, где N₁ представляет собой количество антенных портов в первом измерении в одном из множества TRP/RRH, N₂ представляет собой количество антенных портов во втором измерении в той же TRP/RRH, a L представляет L лучей, выбранных из N₁*N₂ лучей. С другой стороны, когда обратно передается только одно значение L, N₁ может быть суммой всех антенных портов в первом измерении в множестве TRP/RRH, N₂ может быть суммой всех антенных портов во втором измерении в множестве TRP/RRH, и L представляет собой L лучей, выбранных из N₁*N₂ лучей.

[0185] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI передаются в информационном поле X1 или информационном поле Х2; информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0186] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя: первый параметр обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или второй параметр обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении, или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; или третий параметр обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

[0187] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PML переносимый в информационном поле Х2, используется для выбора луча или определения смещения фазы.

[0188] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

[0189] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0190] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя: множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

[0191] В вариантах осуществления настоящего изобретения сетевое устройство получает CSI, сообщаемую терминалом, и CSI включает в себя результат измерения, включающий в себя PMI, совместно используемый по меньшей мере одним CMR. Варианты осуществления настоящего изобретения реализуют совместную передачу PMI множества CMR, уменьшают накладные расходы на сигнализацию и улучшают производительность передачи.

[0192] Следует отметить, что в вариантах осуществления настоящего изобретения реализации, введенные в некоторые варианты осуществления способа сообщения CSI, выполняемого сетевым устройством, могут ссылаться на соответствующие описания способа сообщения CSI, выполняемого терминалом, которые здесь не будут подробно рассмотрены.

[0193] Можно понять, что способ сообщения CSI согласно вариантам осуществления настоящего изобретения применим к процессу сообщения CSI посредством взаимодействия между терминалом и сетевым устройством. Для способа, выполняемого терминалом, и способа, выполняемого сетевым устройством, участвующим в процессе сообщения CSI посредством взаимодействия между терминалом и сетевым устройством, можно сделать ссылку на соответствующие описания предшествующих вариантов осуществления, которые не будут быть подробно описано здесь.

[0194] Далее следует отметить, что специалисты в данной области техники могут понять, что разные реализации/варианты осуществления, упомянутые выше в настоящем изобретении, могут быть выполнены независимо или в сочетании друг с другом. Независимо от того, выполняются ли они независимо или в сочетании друг с другом, принципы их реализации схожи. В настоящем изобретении некоторые варианты реализации описаны комбинированным образом в качестве примеров. Конечно, специалисты в данной области техники могут понять, что такие иллюстративные примеры не ограничивают варианты реализации настоящего изобретения.

[0195] Основываясь на той же идее, вариант осуществления настоящего изобретения дополнительно предлагает устройство для сообщения CSI.

[0196] Понятно, что для реализации вышеупомянутых функций устройство для сообщения CSI согласно вариантам осуществления настоящего изобретения включает в себя соответствующие аппаратные структуры и/или программные модули для выполнения разных функций. В сочетании с блоками и этапами алгоритма разных примеров, раскрытых в вариантах осуществления настоящего изобретения, варианты осуществления настоящего изобретения могут быть реализованы в форме аппаратного обеспечения или комбинации аппаратного обеспечения и компьютерного программного обеспечения. Выполняется ли определенная функция аппаратным обеспечением или компьютерным программным обеспечением, управляющим аппаратным обеспечением, зависит от конкретных приложений и конструктивных ограничений технического решения. Специалисты в данной области техники могут использовать разные способы для реализации описанных функций для каждого конкретного применения, но такую реализацию не следует рассматривать как выходящую за рамки технических решений согласно вариантам осуществления настоящего изобретения.

[0197] Фиг. 4 показывает блок-схему устройства для сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения. Ссылаясь на фиг. 4, устройство 100 для сообщения CSI включает в себя: блок 101 измерения и блок 102 сообщения.

[0198] Блок 101 измерения конфигурирован для получения CSI посредством измерения на основе по меньшей мере одного CMR. CSI включает в себя результат измерения на основе по меньшей мере одного CMR, и результат измерения включает в себя PMI, общий для по меньшей мере одного CMR. Блок 102 сообщения конфигурирован для сообщения CSI.

[0199] В варианте осуществления каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

[0200] В варианте осуществления набор ресурсов CMR соответствует параметру ресурса, параметр ресурса включает в себя один или более из CORESETPoolIndex, TRP или RRH, и разные наборы ресурсов CMR соответствуют разным параметрам ресурса.

[0201] В варианте осуществления PMI включает в себя один или более параметров обратной связи PMI.

[0202] В варианте осуществления существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR, и один или более параметров обратной связи PMI переносятся в информационном поле X1 и/или информационном поле Х2. Информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0203] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя первую группу параметров обратной связи PMI. Первая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: первого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; второго параметра обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; третьего параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или четвертого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0204] В варианте реализации первая группа параметров обратной связи PMI включает в себя первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0205] В варианте осуществления второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения сдвига фазы, указания положения выбранной единицы частотной области, или указания положения ненулевого коэффициента.

[0206] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя вторую группу параметров обратной связи PMI.

[0207] Вторая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; восьмого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0208] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя шестой параметр обратной связи PMI, и шестые параметры обратной связи PML соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0209] В варианте реализации вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI. Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одного и того же TRP/RRH.

[0210] Множество шестых параметров обратной связи PMI определяются на основе количества антенных портов в первом измерении множества разных TRP/RRH, количества антенных портов во втором измерении множества разных TRP/RRH, и/или количества выбранных лучей множества разных TRP/RRH.

[0211] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI передаются в информационном поле X1 или информационном поле Х2. Информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0212] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя: первый параметр обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или второй параметр обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении, или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; или третий параметр обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

[0213] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, а второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется для выбора луча или определения смещения фазы.

[0214] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных первых параметров обратной связи PMI и разные первые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

[0215] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0216] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя: множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

[0217] Фиг. 5 показывает блок-схему устройства для сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения. Ссылаясь на фиг. 5, устройство 200 включает в себя блок 201 получения.

[0218] Блок 201 получения конфигурирован для получения CSI, сообщаемой терминалом, CSI включает в себя результат измерения на основе по меньшей мере одного CMR, а результат измерения включает в себя PMI, совместно используемый по меньшей мере одним CMR.

[0219] В варианте осуществления каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

[0220] В варианте осуществления набор ресурсов CMR соответствует параметру ресурса, параметр ресурса включает в себя один или более из CORESETPoolIndex, TRP или RRH, и разные наборы ресурсов CMR соответствуют разным параметрам ресурса.

[0221] В варианте осуществления PMI включает в себя один или более параметров обратной связи PMI.

[0222] В варианте осуществления существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR, и один или более параметров обратной связи PMI переносятся в информационном поле X1 и/или информационном поле Х2. Информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0223] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя первую группу параметров обратной связи PMI. Первая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: первого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; второго параметра обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; третьего параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или четвертого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

[0224] В варианте осуществления первая группа параметров обратной связи PMI включает в себя первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или первая группа параметров обратной связи PMI включает в себя третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0225] В варианте осуществления второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PML переносимый в информационном поле Х2, используется по меньшей мере для одного из: выбора луча, определения смещения фазы, указания положения выбранной единицы частотной области или указания положения ненулевого коэффициента.

[0226] В варианте осуществления первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя вторую группу параметров обратной связи PMI. Вторая группа параметров обратной связи PMI включает в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; восьмого параметра обратной связи PMI, который указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0227] В варианте реализации вторая группа параметров обратной связи PMI включает в себя пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или вторая группа параметров обратной связи PMI включает в себя девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

[0228] В варианте осуществления вторая группа параметров обратной связи PMI включает в себя один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI. Один шестой параметр обратной связи PMI определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одного и того же TRP/RRH.

[0229] Множество шестых параметров обратной связи PMI определяются на основе количества антенных портов в первом измерении множества разных TRP/RRH, количества антенных портов во втором измерении множества разных TRP/RRH, и/или количество лучей, выбранных из множества разных TRP/RRH.

[0230] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI передаются в информационном поле X1 или информационном поле Х2. Информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле Х2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

[0231] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя: первый параметр обратной связи PMI, который определяется на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или второй параметр обратной связи PMI, который определяется на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении, или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; или третий параметр обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

[0232] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и второй параметр широкополосной обратной связи PMI или параметр узкополосной обратной связи PMI, переносимый в информационном поле Х2, используется для выбора луча или определения смещения фазы.

[0233] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI. соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, включает в себя множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

[0234] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя по меньшей мере одно из: пятого параметра обратной связи PMI, который определяется на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении; шестого параметра обратной связи PMI, который определяется на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей; седьмого параметра обратной связи PMI, который используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или девятого параметра обратной связи PMI, который используется для регулировки относительной величины широкополосного сигнала.

[0235] В варианте осуществления каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI включают в себя: множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

[0236] Что касается устройств в вышеупомянутых вариантах осуществления, конкретные способы выполнения операций отдельными модулями в них были подробно описаны в вариантах осуществления родственных способов, которые не будут подробно описаны в настоящем документе.

[0237] Фиг. 6 показывает блок-схему устройства 300 для сообщения CSI согласно иллюстративному варианту осуществления настоящего изобретения. Устройство 300 может быть предложено в качестве терминала, упомянутого выше. Например, устройством 300 может быть мобильный телефон, компьютер, терминал цифрового вещания, устройство обмена сообщениями, игровая консоль, планшетное устройство, медицинское устройство, фитнес-устройство, персональный цифровой помощник и т.п.

[0238] Ссылаясь на фиг. 6, устройство 300 может включать в себя один или несколько из следующих компонентов: компонент 302 обработки, память 304, компонент 306 питания, мультимедийный компонент 308, аудиокомпонент 310, интерфейс 312 ввода/вывода (i/O), измерительный компонент 314 и компонент 316 связи.

[0239] Компонент 302 обработки обычно управляет общими операциями устройства 300, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, операциями камеры и операциями записи. Компонент 302 обработки может включать в себя один или несколько процессоров 320 для выполнения инструкций для выполнения всех или некоторых этапов вышеописанных способов. Более того, компонент 302 обработки может включать в себя один или несколько модулей, которые облегчают взаимодействие между компонентом 302 обработки и другими компонентами. Например, компонент 302 обработки может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 308 и компонентом 302 обработки.

[0240] Память 304 выполнена с возможностью хранения разных типов данных для поддержки работы устройства 300. Примеры таких данных включают в себя инструкции для любых приложений или способов, работающих на устройстве 300, контактные данные, данные телефонной книги, сообщения, изображения, видео и т.д. Память 304 может быть реализована с использованием любого типа энергозависимого или энергонезависимого запоминающего устройства или их комбинации, например статического оперативного запоминающего устройства (static random access memory, SRAM), электрически стираемого программируемого постоянного запоминающего устройства (electrically erasable programmable read-only memory, EEPROM), стираемого программируемого постоянного запоминающего устройства (erasable programmable read-only memory EPROM), программируемого постоянного запоминающего устройства (programmable read-only memory PROM), постоянного запоминающего устройства (read-only memory, ROM), магнитной памяти, флэш-памяти, магнитного или оптического диска.

[0241] Компонент 306 питания обеспечивает питание разных компонентов устройства 300. Компонент 306 питания может включать в себя систему управления питанием, один или более источников питания и любые другие компоненты, связанные с генерацией, управлением и распределением мощности в устройство 300.

[0242] Мультимедийный компонент 308 включает в себя экран, обеспечивающий интерфейс вывода между устройством 300 и пользователем. В некоторых вариантах реализации экран может включать в себя жидкокристаллический дисплей (liquid crystal display, LCD) и сенсорную панель (touch panel, TP). Если экран включает в себя сенсорную панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает в себя один или несколько сенсорных датчиков для распознавания прикосновений, движений и жестов на сенсорной панели. Датчики касания могут не только воспринимать границу действия касания или проведения, но также воспринимать период времени и давление, связанное с действием касания или проведения. В некоторых вариантах реализации мультимедийный компонент 308 включает в себя переднюю камеру и/или заднюю камеру. Передняя камера и/или задняя камера могут принимать внешние мультимедийные данные, когда устройство 300 находится в рабочем режиме, таком как режим фотосъемки или режим видео. Каждая из передней камеры и задней камеры может представлять собой систему с фиксированными оптическими объективами или иметь возможность фокусировки и оптического масштабирования.

[0243] Аудиокомпонент 310 конфигурирован для вывода и/или ввода аудиосигналов. Например, аудиокомпонент 310 включает в себя микрофон (microphone, MIC), выполненный с возможностью приема внешнего аудиосигнала, когда устройство 300 находится в рабочем режиме, таком как режим вызова, режим записи и режим распознавания голоса. Принятый аудиосигнал может быть дополнительно сохранен в памяти 304 или передан через компонент 316 связи. В некоторых вариантах осуществления аудиокомпонент 310 дополнительно включает в себя динамик для вывода аудиосигналов.

[0244] Интерфейс 312 ввода-вывода обеспечивает интерфейс между компонентом 302 обработки и периферийными интерфейсными модулями, такими как клавиатуры, колесики управления, кнопки и т.п. Кнопки могут включать в себя, помимо прочего, кнопку «Домой», кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[0245] Измерительный компонент 314 включает в себя один или более датчиков для обеспечения оценки состояния разных аспектов устройства 300. Например, измерительный компонент 314 может обнаруживать открытое/закрытое состояние устройства 300, относительное расположение компонентов, например, дисплея и клавиатуры устройства 300, изменение положения устройства 300 или компонента устройства 300, наличие или отсутствие контакта пользователя с устройством 300, ориентация или ускорение/замедление устройства 300 и изменение температуры устройства 300. Измерительный компонент 314 может включать в себя датчик приближения, выполненный с возможностью обнаружения присутствия близлежащих объектов без какого-либо физического контакта. Измерительный компонент 314 может дополнительно включать в себя датчик освещенности, такой как датчик изображения на КМОП-структуре (CMOS) или приборе с зарядовой связью (charged coupled device, CCD), для использования в приложениях формирования изображений. В некоторых вариантах реализации измерительный компонент 314 может дополнительно включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[0246] Компонент 316 связи конфигурирован для облегчения связи, проводной или беспроводной, между устройством 300 и другими устройствами. Устройство 300 может получить доступ к беспроводной сети на основе стандарта связи, такого как Wi-Fi, 2G или 3G, или их комбинации. В иллюстративном варианте осуществления компонент 316 связи принимает широковещательный сигнал или информацию, связанную с широковещательной передачей, от внешней системы управления широковещательной передачей через широковещательный канал. В иллюстративном варианте осуществления компонент 316 связи дополнительно включает в себя модуль связи ближнего радиуса действия (near field communication, NFC) для облегчения связи на малом расстоянии. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (radio frequency identification, RFID), технологии инфракрасной ассоциации данных (infrared data association, IrDA), сверхширокополосной технологии (ultra-wideband, UWB), технологии Bluetooth (ВТ) и других технологий.

[0247] В иллюстративном варианте осуществления устройство 300 может быть реализовано с одной или более специализированными интегральными схемами (application specific integrated circuit, ASIC), процессорами цифровых сигналов (digital signal processor, DSP), устройствами цифровой обработки сигналов (digital signal processing device, DSPD), программируемыми логическими устройствами (programmable logic device, PLD), программируемыми пользователем вентильными матрицами (field programmable gate array, FPGA), контроллерами, микроконтроллерами, микропроцессорами или другими электронными элементами для реализации вышеупомянутого способа.

[0248] В иллюстративных вариантах осуществления также предложен носитель данных, включающий в себя инструкции, такой как память 304, включающая в себя инструкции, и инструкции могут выполняться процессором 320 в устройстве 300 для выполнения вышеупомянутого способа. Например, энергонезависимый машиночитаемый носитель данных может представлять собой ПЗУ (ROM), оперативное запоминающее устройство (ОЗУ, random access memory, RAM), CD-ROM, магнитную ленту, дискету, оптическое устройство хранения данных и т.п.

[0249] Фиг. 7 показывает блок-схему устройства 400 для сообщения CSI согласно иллюстративному варианту осуществления настоящего раскрытия. Например, устройство 400 может быть предоставлено как сетевое устройство. Ссылаясь на фиг. 7, устройство 400 включает в себя: компонент 422 обработки, который дополнительно включает в себя один или несколько процессоров, и ресурс памяти, представленный памятью 432, для хранения инструкций, исполняемых компонентом 422 обработки, таких как прикладные программы. Прикладная программа, хранящаяся в памяти 432, может включать в себя один или несколько модулей, каждый из которых соответствует набору инструкций. Кроме того, компонент 422 обработки сконфигурирован для выполнения инструкций, чтобы выполнять вышеупомянутый способ.

[0250] Устройство 400 может дополнительно включать в себя компонент 426 питания, выполненный с возможностью выполнения управления питанием устройства 400, проводной или беспроводной сетевой интерфейс 450, выполненный с возможностью подключения устройства 400 к сети, и интерфейс 458 ввода-вывода (I/O). Устройство 400 может работать на основе операционной системы, хранящейся в памяти 432, такой как Windows ServerTM, Mac OS XTM, UnixTM, LinuxTM, FreeBSDTM и т.п.

[0251] В иллюстративных вариантах осуществления также предложен носитель данных, включающий в себя инструкции, такой как память 432, включающая в себя инструкции, и инструкции могут выполняться процессором 422 в устройстве 400 для выполнения вышеупомянутого способа. Например, машиночитаемый носитель данных может представлять собой ПЗУ, оперативное запоминающее устройство (ОЗУ), CD-ROM, магнитную ленту, дискету, оптическое устройство хранения данных и т.п.

[0252] Кроме того, можно понимать, что фраза «множество» в настоящем изобретении относится к двум или более, и другие количественные показатели аналогичны им. Термин «и/или» описывает отношение ассоциации связанных объектов, указывая, что могут существовать три отношения, например, выражение «А и/или В» может включать в себя следующие три случая: только А, только В и оба А и В. Символ «/» обычно указывает на связь «или» связанных объектов. Формы единственного числа включают в себя формы множественного числа, если в контексте явно не указано иное.

[0253] Кроме того, можно понимать, что, хотя такие термины, как «первый» и «второй», могут использоваться для описания различной информации, эта информация не должна ограничиваться этими терминами. Эти термины используются только для различения однотипной информации друг от друга, не указывая конкретного порядка или степени важности. Фактически, такие выражения, как «первый», «второй» и тому подобные, являются взаимозаменяемыми. Например, первая информация также может называться второй информацией, и аналогичным образом вторая информация может также называться первой информацией, в рамках вариантов осуществления настоящего изобретения.

[0254] Кроме того, можно понимать, что в вариантах осуществления настоящего изобретения, хотя операции описаны на чертежах в определенном порядке, не следует понимать, что эти операции необходимо выполнять в конкретном порядке, как показано, или в последовательном порядке, или что все показанные операции необходимо выполнить для получения желаемого результата. В определенных обстоятельствах многозадачность и параллельная обработка могут оказаться полезными.

[0255] Другие варианты осуществления настоящего изобретения будут очевидны специалистам в данной области техники из данного описания и практики раскрытого здесь изобретения. Настоящее раскрытие предназначено для охвата любых изменений, применений или адаптаций настоящего изобретения, следующих его общим принципам, включая такие отклонения от настоящего изобретения, которые входят в известную или обычную практику в данной области техники.

[0256] Следует понимать, что настоящее изобретение не ограничивается точной конструкцией, которая была описана выше и проиллюстрирована на прилагаемых чертежах, и что разные модификации и изменения могут быть сделаны в рамках его объема. Предполагается, что объем настоящего изобретения ограничивается только прилагаемой формулой изобретения.

Изобретение относится к области техники связи. Технический результат изобретения заключается в уменьшении накладных расходов на сигнализацию и улучшении производительности передачи на основе множества ресурсов измерения канала CMR. Для этого получают информацию о состоянии канала посредством измерения на основе по меньшей мере одного ресурса измерения канала (CMR). Результат измерения содержит индикатор матрицы предварительного кодирования (PMI), совместно используемый по меньшей мере одним CMR, передаваемый в информации о состоянии канала. 4 н. и 28 з.п. ф-лы, 7 ил.

1. Способ сообщения информации о состоянии канала, выполняемый терминалом, включающий в себя:

получение информации о состоянии канала посредством измерения на основе по меньшей мере одного ресурса измерения канала (CMR), при этом информация о состоянии канала содержит результат измерения на основе по меньшей мере одного CMR, и результат измерения содержит индикатор матрицы предварительного кодирования (PMI), совместно используемый по меньшей мере одним CMR; и

сообщение информации о состоянии канала.

2. Способ по п. 1, в котором каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

3. Способ по п. 2, в котором набор ресурсов CMR соответствует параметру ресурса, причем параметр ресурса содержит одно или более из индекса пула набора ресурсов управления, точки передачи и приема или удаленной радиоголовки, а разные наборы ресурсов CMR соответствуют разным параметрам ресурсов.

4. Способ по любому из пп. 1-3, в котором PMI содержит один или более параметров обратной связи PMI.

5. Способ по п. 4, в котором существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR, и один или более параметров обратной связи PMI передают в информационном поле X1 и/или информационном поле X2;

при этом информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле X2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

6. Способ по п. 5, в котором первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит первую группу параметров обратной связи PMI; и

первая группа параметров обратной связи PMI содержит по меньшей мере одно из:

первого параметра обратной связи PMI, причем первый параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении;

второго параметра обратной связи PMI, причем второй параметр обратной связи PMI определяют на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении;

третьего параметра обратной связи PMI, причем третий параметр обратной связи PMI используется для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или

четвертого параметра обратной связи PMI, причем четвертый параметр обратной связи PMI указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

7. Способ по п. 6, в котором первая группа параметров обратной связи PMI содержит первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

первая группа параметров обратной связи PMI содержит второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

первая группа параметров обратной связи PMI содержит третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

8. Способ по п. 5, в котором первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит вторую группу параметров обратной связи PMI; и

вторая группа параметров обратной связи PMI содержит по меньшей мере одно из:

пятого параметра обратной связи PMI, причем пятый параметр обратной связи PMI определяют на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей в втором измерении;

шестого параметра обратной связи PMI, причем шестой параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей;

седьмого параметра обратной связи PMI, причем седьмой параметр обратной связи PMI используют для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI;

восьмого параметра обратной связи PMI, причем восьмой параметр обратной связи PMI указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или

девятого параметра обратной связи PMI, причем девятый параметр обратной связи PMI используют для регулировки относительной величины широкополосного сигнала.

9. Способ по п. 8, в котором

вторая группа параметров обратной связи PMI содержит пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

вторая группа параметров обратной связи PMI содержит шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

вторая группа параметров обратной связи PMI содержит седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

вторая группа параметров обратной связи PMI содержит девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

10. Способ по п. 8, в котором вторая группа параметров обратной связи PMI содержит один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI;

один шестой параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одной и той же точки передачи и приема/удаленной радиоголовки;

множество шестых параметров обратной связи PMI определяют на основе количества антенных портов в первом измерении множества разных точек передачи и приема/удаленных радиоголовок, количества антенных портов во втором измерении множества разных точек передачи и приема/удаленных радиоголовок и/или количества выбранных лучей множества разных точек передачи и приема/удаленных радиоголовок.

11. Способ по п. 4, в котором каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, а один или более параметров обратной связи PMI передают в информационном поле X1 или информационном поле X2;

при этом информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле X2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

12. Способ по п. 11, в котором первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит:

первый параметр обратной связи PMI, при этом первый параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или

второй параметр обратной связи PMI, при этом второй параметр обратной связи PMI определяют на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; или

третий параметр обратной связи PMI, при этом третий параметр обратной связи PMI используют для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

13. Способ по п. 12, в котором первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI соответствуют разным CMR; или

первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или

первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

14. Способ по п. 4, в котором каждый из по меньшей мере одного CMR соответствует другой матрице V, а один или более параметров обратной связи PMI содержат по меньшей мере одно из:

пятого параметра обратной связи PMI, причем пятый параметр обратной связи PMI определяют на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей в втором измерении;

шестого параметра обратной связи PMI, причем шестой параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей;

седьмого параметра обратной связи PMI, причем седьмой параметр обратной связи PMI используют для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или

девятого параметра обратной связи PMI, причем девятый параметр обратной связи PMI используют для регулировки относительной величины широкополосного сигнала.

15. Способ по п. 14, в котором один или более параметров обратной связи PMI содержат:

множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или

множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или

множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или

множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

16. Способ сообщения информации о состоянии канала, выполняемый сетевым устройством, включающий в себя:

получение информации о состоянии канала, сообщаемой терминалом, при этом информация о состоянии канала содержит результат измерения на основе по меньшей мере одного ресурса измерения канала (CMR), и результат измерения содержит индикатор матрицы предварительного кодирования (PMI), совместно используемый по меньшей мере одним CMR.

17. Способ по п. 16, в котором каждый CMR из по меньшей мере одного CMR соответствует набору ресурсов CMR, и по меньшей мере два разных CMR соответствуют разным наборам ресурсов CMR.

18. Способ по п. 17, в котором набор ресурсов CMR соответствует параметру ресурса, причем параметр ресурса содержит одно или более из индекса пула набора ресурсов управления, точки передачи и приема или удаленной радиоголовки, а разные наборы ресурсов CMR соответствуют разным параметрам ресурсов.

19. Способ по любому из пп. 16-18, в котором PMI содержит один или более параметров обратной связи PMI.

20. Способ по п. 19, в котором существует сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR, и один или более параметров обратной связи PMI передают в информационном поле X1 и/или информационном поле X2;

при этом информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле X2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

21. Способ по п. 20, в котором первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит первую группу параметров обратной связи PMI; и

первая группа параметров обратной связи PMI содержит по меньшей мере одно из:

первого параметра обратной связи PMI, причем первый параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении;

второго параметра обратной связи PMI, причем второй параметр обратной связи PMI определяют на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении;

третьего параметра обратной связи PMI, причем третий параметр обратной связи PMI используют для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI; или

четвертого параметра обратной связи PMI, причем четвертый параметр обратной связи PMI указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR.

22. Способ по п. 21, в котором первая группа параметров обратной связи PMI содержит первый параметр обратной связи PMI, и первые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

первая группа параметров обратной связи PMI содержит второй параметр обратной связи PMI, и вторые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

первая группа параметров обратной связи PMI содержит третий параметр обратной связи PMI, и третьи параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

23. Способ по п. 20, в котором первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит вторую группу параметров обратной связи PMI; и

вторая группа параметров обратной связи PMI содержит по меньшей мере одно из:

пятого параметра обратной связи PMI, причем пятый параметр обратной связи PMI определяют на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении;

шестого параметра обратной связи PMI, причем шестой параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей;

седьмого параметра обратной связи PMI, причем седьмой параметр обратной связи PMI используют для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI;

восьмого параметра обратной связи PMI, причем восьмой параметр обратной связи PMI указывает сдвиг фазы между матрицами V, соответствующими по меньшей мере двум CMR из по меньшей мере одного CMR; или

девятого параметра обратной связи PMI, причем девятый параметр обратной связи PMI используют для регулировки относительной величины широкополосного сигнала.

24. Способ по п. 23, в котором

вторая группа параметров обратной связи PMI содержит пятый параметр обратной связи PMI, и пятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

вторая группа параметров обратной связи PMI содержит шестой параметр обратной связи PMI, и шестые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

вторая группа параметров обратной связи PMI содержит седьмой параметр обратной связи PMI, и седьмые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми; и/или

вторая группа параметров обратной связи PMI содержит девятый параметр обратной связи PMI, и девятые параметры обратной связи PMI, соответствующие по меньшей мере двум CMR из по меньшей мере одного CMR, являются одинаковыми.

25. Способ по п. 24, в котором вторая группа параметров обратной связи PMI содержит один шестой параметр обратной связи PMI или множество шестых параметров обратной связи PMI;

один шестой параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей одной и той же точки передачи и приема/удаленной радиоголовки;

множество шестых параметров обратной связи PMI определяют на основе количества антенных портов в первом измерении множества разных точек передачи и приема/удаленных радиоголовок, количества антенных портов во втором измерении множества разных точек передачи и приема/удаленных радиоголовок и/или количества выбранных лучей множества разных точек передачи и приема/удаленных радиоголовок.

26. Способ по п. 19, в котором каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI передают в информационном поле X1 или информационном поле X2;

при этом информационное поле X1 конфигурировано для переноса первого параметра широкополосной обратной связи PMI, а информационное поле X2 конфигурировано для переноса второго параметра широкополосной обратной связи PMI или параметра узкополосной обратной связи PMI.

27. Способ по п. 26, в котором первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит:

первый параметр обратной связи PMI, при этом первый параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении и количества передискретизаций в первом измерении или на основе количества антенных портов в первом измерении и количества лучей в первом измерении; или

второй параметр обратной связи PMI, при этом второй параметр обратной связи PMI определяют на основе количества антенных портов во втором измерении и количества передискретизаций во втором измерении или на основе количества антенных портов во втором измерении и количества лучей во втором измерении; или

третий параметр обратной связи PMI, причем третий параметр обратной связи PMI используют для указания относительной разницы между другими уровнями и первым уровнем с точки зрения первого параметра обратной связи PMI и/или второго параметра обратной связи PMI.

28. Способ по п. 27, в котором первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит множество разных первых параметров обратной связи PMI, и разные первые параметры обратной связи PMI соответствуют разным CMR; или

первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит множество разных вторых параметров обратной связи PMI, и разные вторые параметры обратной связи PMI соответствуют разным CMR; или

первый параметр широкополосной обратной связи PMI, переносимый в информационном поле X1, содержит множество разных третьих параметров обратной связи PMI, и разные третьи параметры обратной связи PMI соответствуют разным CMR.

29. Способ по п. 19, в котором каждый из по меньшей мере одного CMR соответствует отличной от других матрице V, и один или более параметров обратной связи PMI содержат по меньшей мере одно из:

пятого параметра обратной связи PMI, причем пятый параметр обратной связи PMI определяют на основе количества передискретизаций в первом измерении/количества лучей в первом измерении и количества передискретизаций во втором измерении/количества лучей во втором измерении;

шестого параметра обратной связи PMI, причем шестой параметр обратной связи PMI определяют на основе количества антенных портов в первом измерении, количества антенных портов во втором измерении и/или количества выбранных лучей;

седьмого параметра обратной связи PMI, причем седьмой параметр обратной связи PMI используют для указания относительной разницы между другими уровнями и первым уровнем с точки зрения пятого параметра обратной связи PMI и/или шестого параметра обратной связи PMI; или

девятого параметра обратной связи PMI, причем девятый параметр обратной связи PMI используют для регулировки относительной величины широкополосного сигнала.

30. Способ по п. 21, в котором один или более параметров обратной связи PMI содержат:

множество разных пятых параметров обратной связи PMI, причем разные пятые параметры обратной связи PMI соответствуют разным CMR; и/или

множество разных шестых параметров обратной связи PMI, причем разные шестые параметры обратной связи PMI соответствуют разным CMR; и/или

множество разных седьмых параметров обратной связи PMI, причем разные седьмые параметры обратной связи PMI соответствуют разным CMR; и/или

множество разных девятых параметров обратной связи PMI, причем разные девятые параметры обратной связи PMI соответствуют разным CMR.

31. Устройство для сообщения информации о состоянии канала, содержащее:

процессор; и

память для хранения инструкций, исполняемых процессором;

при этом процессор конфигурирован для выполнения способа сообщения информации о состоянии канала по любому из пп. 1-15.

32. Устройство для сообщения информации о состоянии канала, содержащее:

процессор; и

память для хранения инструкций, исполняемых процессором;

при этом процессор конфигурирован для выполнения способа сообщения информации о состоянии канала по любому из пп. 16-30.
