Самоходная тележка многоопорной дождевальной машины Российский патент 2025 года по МПК B60B15/26 A01G25/09

Изобретение относится к сельскому хозяйству и может быть использовано в многоопорных дождевальных машинах, типа ДМ «Кубань-ЛК».

Известна самоходная тележка многоопорной дождевальной машины (Штепа Б.Г., Носенко В.Ф. и др. Механизация полива. Справочник. М: Агропроиздат, 1990, с. 211) содержащая раму, два пневматических колеса, привод, включающий электрический мотор-редуктор, два червячных редуктора и карданные передачи.

Недостатком известной самоходной тележки многоопорной дождевальной машины является низкий, из-за наличия червячных передач, к.п.д., а установка только одного электрического мотор-редуктора, приводящего, через карданные передачи, в движение одновременно переднее и заднее колеса, вызывает непроизводительные потери (паразитных мощностей) при движении.

Известна самоходная тележка многоопорной дождевальной машины (Рязанцев А.И., Ольгаренко Г.В., Каштанов В.В., Гродничев В.И. Многоопорная малоэнергоемкая дождевальная машина кругового действия. Патент РФ 34277. М. 2006), содержащая раму, переднее и заднее пневмоколеса и привод, включающий передний и задний мотор-редукторы с гипоидными передачами и электропровода.

Недостатком известной самоходной тележки многоопорной дождевальной машины является снижение надежности ее привода при движении тележки на склоновых площадях, когда при скатывании под уклон, имеющее, как показали исследования (таблица 1), наименьшее сопротивление качению и затраты мощности, работают одновременно два мотор-редуктора.

Таблица 1

Обоснование количества работающих мотор-редукторов самоходной тележки многоопорной дождевальной машины кругового действия «Кубань-ЛК»

(агрофон - поле, подготовленное под посев; тип почвы - суглинистая; вес тележки скорость движения мощность мотор-редуктора - кВт; модель пневмошин - 18,3R24)

Целью изобретения является повышение надежности привода самоходной тележки на склоновых площадях, посредством выключения одного из мотор-редукторов, при ее движении под уклон, с диапазоном значений, от 0 до (-0,07) (ТУ на ДМ «Кубань-ЛК») [1].

Указанная цель достигается тем, что в самоходной тележке многоопорной дождевальной машины, содержащей раму, переднее и заднее пневматические колеса, привод, включающий передний и задний электрические мотор-редуктор с гипоидными передачами и электропровода, на электропроводе, питающем задний мотор-редуктор, установлен, для его выключения (при движении под уклон ) и включения (при движении на ровной поверхности и на подъем ), датчик наклона.

Как показали исследования (таблица 2), при движении самоходной тележки под уклон, вследствие перераспределения весовой нагрузки, более нагружено переднее колесо, что обеспечивает ее большие сцепные свойства, в сравнении с задним колесом. Это и определяет необходимость выключения его мотор-редуктора.

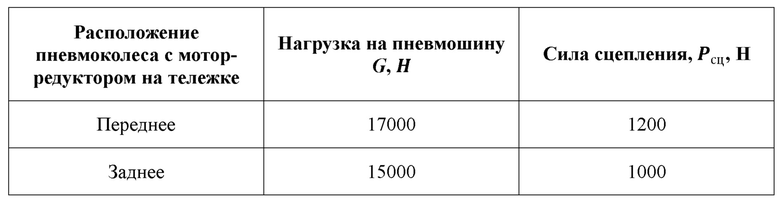

Таблица 2

Характеристика сцепных свойств пневмоколес с мотор-редукторами на уклоне

(агрофон - поле, подготовленное под посев; тип почвы - суглинистая; скорость движения V - 2 м/ч; модель пневмошин - 18,3R24)

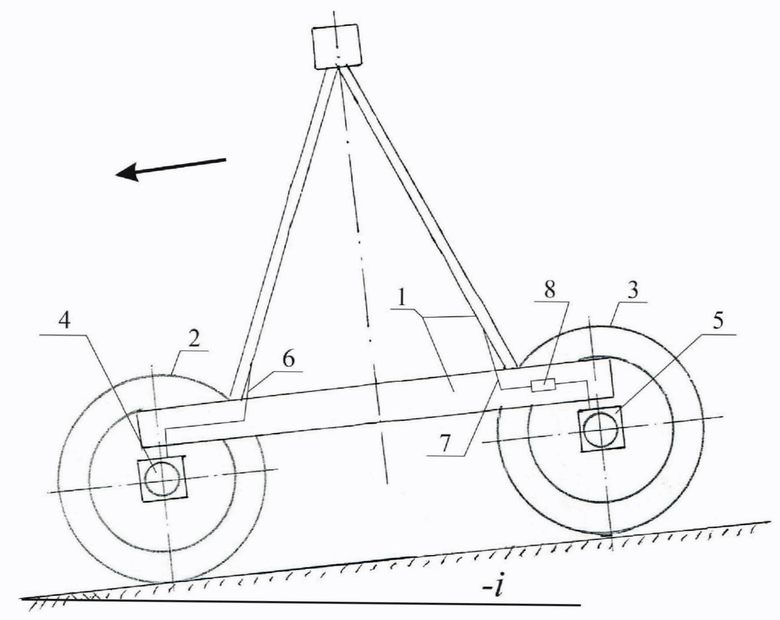

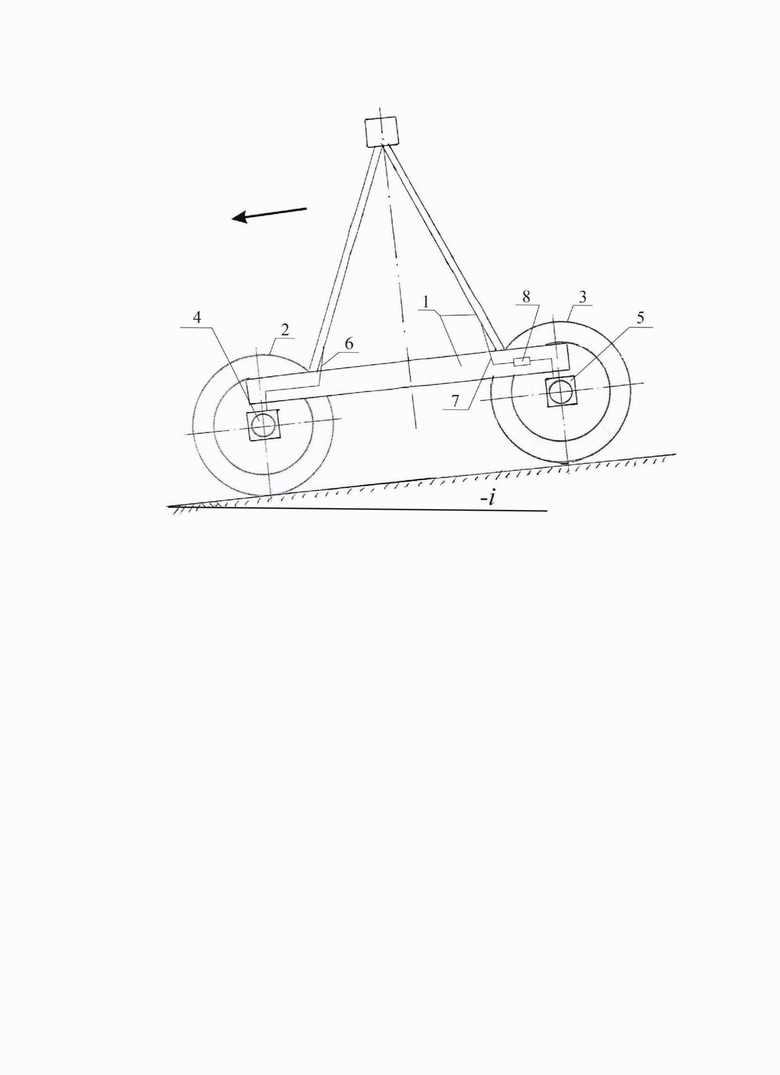

На фигуре изображена самоходная тележка многоопорной дождевальной машины.

Самоходная тележка многоопорной дождевальной машины содержит раму 1, переднее 2 и заднее 3 пневматические колеса, привод, включающий передний 4 и задний 5 электрические мотор-редукторы, с гипоидными передачами, электропровода 6 и 7, при этом на электропроводе 7, питающий задний мотор-редуктор 5, установлен, для его выключения и включения, датчик наклона 8.

Самоходная тележка многоопорной дождевальной машины работает следующим образом. При подаче электроэнергии включаются оба мотор-редуктора 4 и 5 и дождевальная тележка начинает движение. При качении тележки под уклон, датчик наклона 8, установленный на электропроводе 7, питающий задний мотор-редуктор 5, размыкает электрическую цепь и редуктор 5 выключается. При движении самоходной тележки на подъем или на ровной поверхности, датчик наклона 8 замыкает электрическую цепь и включает редуктор 5 для совместной работы с другим редуктором 4.

Экономическая эффективность изобретения состоит в повышении надежности привода самоходной тележки в условиях склоновых площадей.

Литературный источник

1. Технические условия на машину дождевальную «Кубань-ЛК1» ТУ4734-350-60008064-2005 (ОАО «ПО Кропоткинский машиностроительный завод «Радуга»).

Изобретение относится к сельскому хозяйству. Самоходная тележка многоопорной дождевальной машины содержит раму (1), переднее (2) и заднее (3) пневматические колеса, привод, включающий передний (4) и задний (5) электрические мотор-редукторы с гипоидными передачами, электропровода (6) и (7), при этом на электропроводе (7), питающем задний мотор-редуктор (5), установлен, для его выключения и включения, датчик наклона (8). Технический результат - повышение надежности привода самоходной тележки в условиях склоновых площадей. 1 ил., 2 табл.

Самоходная тележка многоопорной дождевальной машины, содержащая раму, переднее и заднее пневматические колеса, привод, включающий передний и задний электрические мотор-редукторы с гипоидными передачами, электропровода, отличающаяся тем, что на электропроводе, питающем задний мотор-редуктор, установлен датчик наклона с функцией выключения этого мотор-редуктора при движении самоходной тележки под уклон и включения его при движении на ровной поверхности или на подъем.
