СВЕТИЛЬНИК ДЛЯ НАТЯЖНОГО ПОТОЛКА Российский патент 2025 года по МПК F21V21/04 F21S8/04

Заявленное изобретение относится к бытовой технике, а именно к устройствам освещения, и более конкретно к светильникам, устанавливаемым в полотно натяжного потолка.

Из уровня техники известен источник информации RU 174872 U1, опубликованный 08.11.2017, который раскрывает устройство для монтажа встраиваемых в натяжные потолки точечных светильников, и может быть использовано для оборудования помещений бытового и промышленного назначения. Устройство для крепления точечного светильника в натяжном потолке содержит усилительное кольцо с возможностью крепления к нему монтажных элементов точечного светильника, выполненное с буртиками, выступающими со стороны внутренней поверхности по наружному и внутреннему диаметрам, образующими полость, разделенную ребрами жесткости на сектора, по меньшей мере два из которых, диаметрально противоположных, выполнены в виде площадки с глухими гнездами, и содержит корпус, выполненный в форме усеченного конуса с усилительным кольцом, образующим основание большего диаметра, внешняя и внутренняя поверхности корпуса имеют ступенчатую форму и образованы расположенными соосно, со смещением по вертикали относительно друг друга кольцевыми элементами разных диаметров, при этом смежные кольцевые элементы соединены между собой внахлест по всей длине окружности и содержат вырезы в форме равнобедренных трапеций со сквозными прямоугольными отверстиями в меньшем основании, расположенные с равномерным смещением относительно вырезов смежных колец. Технический результат заключается в увеличении плотности смежных кольцевых элементов, вследствие чего расширяется арсенал светильников разного типоразмера.

Наиболее близким аналогом к заявленному изобретению является техническое решение, раскрытое в источнике информации RU 218671 U1, опубликованного 05.06.2023, который раскрывает светильник для натяжного потолка, который включает кольцеобразный корпус, внешняя стенка которого выполнена большей высотой, чем внутренняя стенка, верхняя кромка внешней стенки корпуса соединена с внутренней кромкой внутренней стенки выпуклым переходом. На внешней стенке кольца выполнены крепления для монтажа с возможностью фиксации элементов внешнего крепежа. В нижней части корпуса во внутреннем пространстве внутри внутренней стенки кольцеобразного корпуса смонтирована перемычка, в центральной части которой выполнено гнездо с возможностью установки патрона, вокруг которого выполнены крепежные отверстия.

Недостатком наиболее близкого аналога и всего уровня техники является сложность конструкции, отсутствие надежности крепления рядом расположенных аналогичных светильников, а также недостаточная надежность крепления самого светильника к поверхности потолка.

Таким образом, задачей заявленного изобретения является устранение недостатков известного уровня техники.

Техническим результатом, на достижение которого направлено заявленное изобретения, является максимальная жесткость конструкции, повышение вариабельности и надежности крепления светильника на несущей поверхности, а также возможность надежного крепления на несущей поверхности с возможностью четкого позиционирования двух таких светильников впритык друг к другу.

Технический результат полностью достигается заявленной в независимом пункте формулы совокупностью признаков.

Светильник для натяжного потолка содержит кольцеобразный корпус, выполненный из внутренней и внешней стенок, причем внутренняя стенка выполнена закругленной в сторону внешней стенки. Нижние края внутренней и внешней стенки выполнены в одной плоскости, в которой также выполнено дно. На внешней поверхности внешней стенки друг напротив друга установлены два крепежных ушка в плоскости нижних краев внешней и внутренней стенок. На внешней стороне внешней стенки в районе крепежных ушек выполнен изгиб внешней стенки. Симметрично между двумя крепежными ушками на внешней стороне внешней стенки корпуса светильника расположены 2 ответных друг другу крепежных элемента, один из которых выполнен Т-образным при виде сверху, а другой - имеет ответную форму, предназначенный для охватывания при соединении Т-образного крепежного элемента такого же светильника с трех сторон. Между внешней и внутренней стенками светильника равномерно и поочередно расположены ребра жесткости меньшей высоты и большей высоты, причем ребра жесткости большей высоты располагаются в районе крепежных элементов и крепежных ушек. На внутренней стороне дна выполнены два не сквозных углубления, предназначенные для размещения крепежных элементов.

В месте соединения крепежных ушек может быть расположено место ослабленной прочности.

Далее более подробно заявленное изобретение поясняется чертежами, на которых:

На фиг. 1 представлен заявленный светильник, вид сверху.

На фиг. 2 представлен заявленный светильник, вид сбоку.

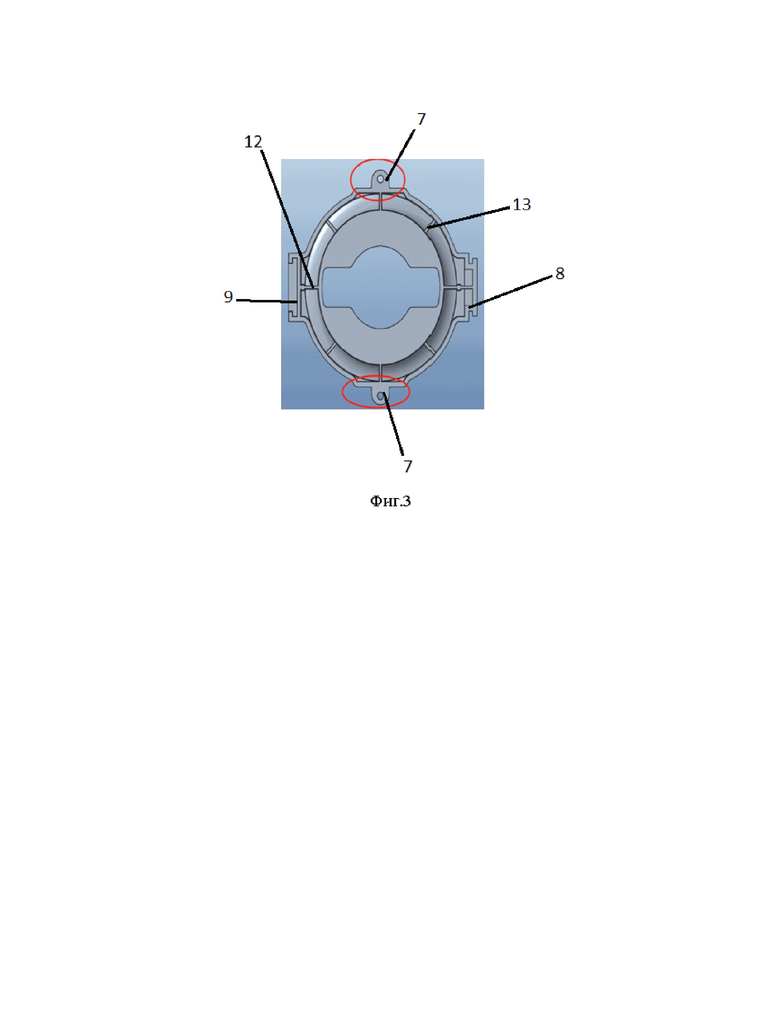

На фиг. 3 представлен заявленный светильник, вид снизу.

Заявленный светильник для натяжного потолка включает кольцеобразный корпус (1) с внешней (2) и внутренней (3) стенками, соединенные в верхней части закруглением внутренней стенки (3). Нижние края внешней (2) и внутренней (3) стенок расположены в одной плоскости. На нижних концах внутренней стенки (3) выполнено дно (4) с отверстием (5) для установки патрона лампы (на фиг. не показано). На внутренней стороне дна (4) выполнены два не сквозных углубления (6), предназначенные для размещения крепежных элементов, которые при установке пробивают дно (4).

На внешней поверхности внешней стенки (2) друг напротив друга установлены два крепежных ушка (7) в плоскости нижних краев внешней (2) и внутренней (3) стенок, предназначенных для крепления светильника к крепежной поверхности. Для обеспечения необходимой жесткости светильника при установке (для избегания деформации корпуса светильника) на внешней стороне внешней стенки (2) в районе крепежных ушек выполнен изгиб (10) внешней стенки (2) корпуса (1) светильника.

В месте соединения крепежных ушек (7) может быть расположено место ослабленной прочности (утончение материала ушка), предназначенное для обеспечения возможности простого удаления ушка в случае фиксации светильника в ограниченном пространстве.

Симметрично между двумя крепежными ушками (7) на внешней стороне внешней стенки (2) корпуса светильника расположены 2 ответных крепежных элемента (8 и 9). Крепежный элемент (8) содержит выполнен Т-образным при виде сверху, а крепежный элемент (9) имеет форму, охватывающую при соединении Т-образный крепежный элемент (8) такого же светильника, причем соединение крепежного элемента (8) одного светильника и крепежного элемента (9) рядом располагающихся такого же светильника осуществляется путем надевания параллельно оси кольцеобразного корпуса (1) светильника до упора в стенку (11) на крепежном элементе (9).

На корпусе (1) светильника между внешней (2) и внутренней (3) стенками выполнены расположенных равномерно 8 ребер (12 и 13) жесткости. Причем ребра (12) жесткости расположены между стенками (2 и 3) в районе крепежных ушек (7) и крепежных элементов (8 и 9). Нижняя сторона ребер (12) жесткости находится в плоскости нижних краев внешней и внутренней стенок, т.е. ребра (12) жесткости имеют высоту, равную высоте внешней стенки (2). Ребра (13) жесткости расположены равномерно между ребрами (12) жесткости и имеют высоту меньше высоты ребер (12) жесткости, т.е. нижняя сторона ребер (13) жесткости располагается выше плоскости нижних сторон внешней и внутренней стенок при установке светильника (при виде снизу нижняя сторона ребер (13) жесткости утоплена в пространство между внешней и внутренней стенками.

Таким образом, за счет выполнения светильника приведенным выше образом обеспечивается максимальное сохранение форм светильника при монтаже, возможность четкого позиционирования двух таких светильников друг относительно друга.

Заявленное изобретение является новым, поскольку совокупность его существенных признаков не известна из уровня техники, и, соответственно, отвечает условию патентоспособности «новизна».

Заявленное изобретение соответствует условию патентоспособности «изобретательский уровень», поскольку оно для специалиста явным образом не следует из уровня техники.

Заявленное изобретение отвечает условию патентоспособности «промышленная применимость», поскольку оно может использоваться в промышленности.

Хотя настоящее изобретение было раскрыто со ссылкой на предпочтительные варианты его осуществления, это не предназначено для ограничения настоящего изобретения, специалисты с общими знаниями в данной области техники настоящего изобретения могут модифицировать и осуществить его, не отступая от идеи и объема изобретения, следовательно, объем охраны настоящего изобретения должен регулироваться объемом, заданным в формуле изобретения.

Заявленное изобретение относится к бытовой технике, а именно к устройствам освещения, устанавливаемым в полотно натяжного потолка. Светильник для натяжного потолка содержит кольцеобразный корпус, выполненный из внутренней и внешней стенок, причем внутренняя стенка выполнена закругленной в сторону внешней стенки. Нижние края внутренней и внешней стенок выполнены в одной плоскости, в которой также выполнено дно. На внешней поверхности внешней стенки напротив друг друга установлены два крепежных ушка в плоскости нижних краев внешней и внутренней стенок. На внешней стороне внешней стенки в районе крепежных ушек выполнен изгиб внешней стенки. Симметрично между двумя крепежными ушками на внешней стороне внешней стенки корпуса светильника расположены 2 ответных друг другу крепежных элемента, один из которых выполнен Т-образным при виде сверху, а другой - имеет ответную форму, предназначенный для охватывания при соединении Т-образного крепежного элемента такого же светильника с трех сторон. Между внешней и внутренней стенками светильника равномерно и поочередно расположены ребра жесткости меньшей высоты и большей высоты, причем ребра жесткости большей высоты располагаются в районе крепежных элементов и крепежных ушек. На внутренней стороне дна выполнены два несквозных углубления, предназначенных для размещения крепежных элементов. Технический результат - максимальная жесткость конструкции, повышение вариабельности и надежности крепления светильника на несущей поверхности, а также возможность надежного крепления на несущей поверхности с возможностью четкого позиционирования двух таких светильников впритык друг к другу. 1 з.п. ф-лы, 3 ил.

1. Светильник для натяжного потолка, содержащий кольцеобразный корпус, выполненный из внутренней и внешней стенок, причем внутренняя стенка выполнена закругленной в сторону внешней стенки, нижние края внутренней и внешней стенок выполнены в одной плоскости, в которой также выполнено дно, отличающийся тем, что на внешней поверхности внешней стенки напротив друг друга установлены два крепежных ушка в плоскости нижних краев внешней и внутренней стенок, на внешней стороне внешней стенки в районе крепежных ушек выполнен изгиб внешней стенки, при этом симметрично между двумя крепежными ушками на внешней стороне внешней стенки корпуса светильника расположены 2 ответных друг другу крепежных элемента, один из которых выполнен Т-образным при виде сверху, а другой - имеет ответную форму, предназначенный для охватывания при соединении Т-образного крепежного элемента такого же светильника с трех сторон, кроме того, между внешней и внутренней стенками светильника равномерно и поочередно расположены ребра жесткости меньшей высоты и большей высоты, причем ребра жесткости большей высоты располагаются в районе крепежных элементов и крепежных ушек, кроме того, на внутренней стороне дна выполнены два несквозных углубления, предназначенных для размещения крепежных элементов.

2. Светильник для натяжного потолка по п. 1, отличающийся тем, что в месте соединения крепежных ушек расположено место ослабленной прочности.
