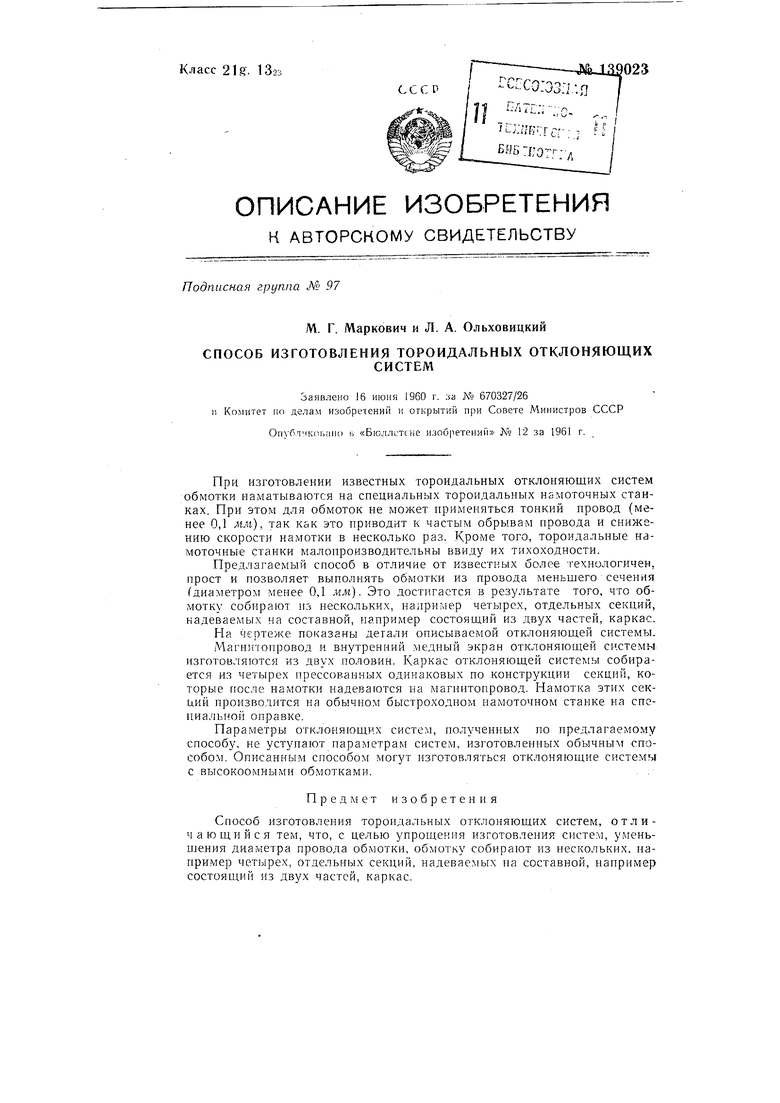

Способ изготовления тороидальных отклоняющих систем Советский патент 1961 года по МПК H01J9/236 H01F41/04 H01J29/70

При изготовлении известных тороидальных отклоняющих систем обмотки наматываются на специальных тороидальных намоточных станках. При этом для обмоток не может нрименяться тонкий нровод (менее 0,1 мм, так как это приводит к частым обрывам провода и снижению скорости намотки в несколько раз. Кроме того, тороидальные намоточные станки малопроизводительны ввиду их тихоходности.

Предлагаемый способ в отличие от известных более технологичен, прост и позволяет выполнять обмотки из провода меньшего сечения (диаметром менее 0,1 мм. Это достигается в результате того, что обмотку собирают из нескольких, HaiipHr.iep четырех, отдельных секций, надеваемых на составной, например состоящий из двух частей, каркас.

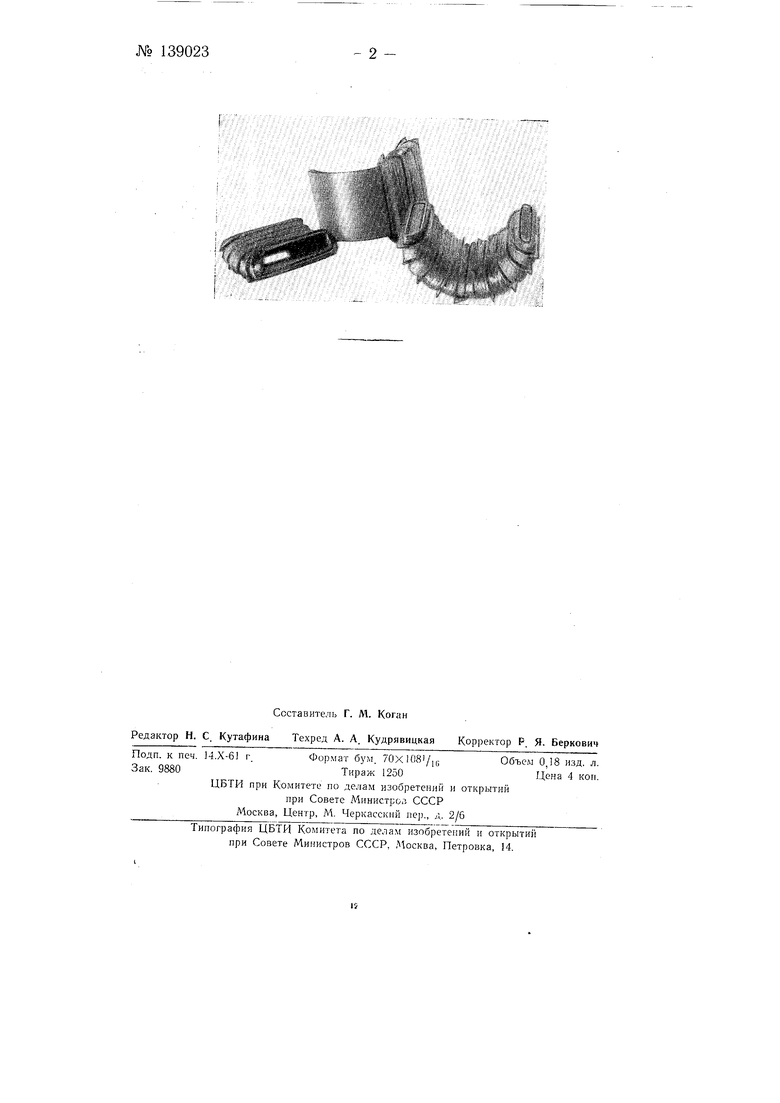

На чертеже показаны дегали описываемой отклоняющей системы.

А1агнитопровод и внутренний медный экран отклоняющей системы изготовляются из двух половин. Каркас отклоняющей системы собирается из четырех прессованных одинаковых по конструкции секций, которые после намотки надеваются на магпптопровод. Намотка этих секций производится на обычном быстроходном намоточном станке на спе 1иальной оправке.

Параметры отклоняющих систем, полученных по предлагаемому способу, не уступают параметрам систем, изготовленных обычным способом. Описанным способом лгогут изготовляться отклоняющие системы с высокоомными обмотками.- .

Предмет изобретения

Способ изготовления тороидальных отклоняющих систем, отличающийся тем, что, с целью упрощения изготовления систем, уменьшения диаметра провода обмотки, обмот.ку собирают из нескольких, например четырех, отдельных секций, надеваемых на составной, например состоящий из двух частей, каркас.
