ЗАГОТОВКА ДЛЯ ЗУБНЫХ ПРОТЕЗОВ, ПОДЛЕЖАЩИЙ РЕЗКЕ ЭЛЕМЕНТ ДЛЯ ПЕРЕДНИХ ЗУБОВ И СПОСОБ ВЫПОЛНЕНИЯ ЗУБНЫХ ПРОТЕЗОВ Российский патент 2025 года по МПК A61C13/07 A61C13/08

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

{0001}

Настоящее изобретение относится к заготовке для зубных протезов, подлежащему резке элементу для передних зубов, используемому в заготовке для зубных протезов, и способу выполнения зубных протезов.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

{0002}

В связи с быстрым старением населения в последние годы растет спрос на зубные протезы. В настоящем документе «зубной протез» (пластинчатый протез) означает съемный протез, который в случае утраты естественных зубов и окружающих тканей, таких как десны или альвеолярные кости, помогает восстанавливать функцию полости рта, например жевание, а также предотвращает изменение формы лица и проблемы, вызываемые отсутствием зубов и утратой окружающих тканей. В зубном протезе элементами, восполняющими отсутствующие (естественные) зубы, являются искусственные зубы, а элементом, восполняющим утраченные окружающие ткани, является протезная пластинка. В этой протезной пластинке поверхность, которая находится в тесном контакте со слизистой оболочкой альвеолярного гребня (поверхность, которую не полируют при выполнении зубных протезов ввиду конгруэнтности), обычно называют «слизистой поверхностью», противоположную поверхность (поверхность, полируемую при выполнении зубных протезов), которая может контактировать со слизистой оболочкой щеки и языком, обычно называют «полированной поверхностью», а пограничную часть между ними называют «границей зубного протеза». Далее, границу между частью протезной пластинки, соответствующей десне, и искусственным зубом называют «пришеечной частью», а крыловидную часть, основание которой является пришеечной частью, а кончик - границей протеза, называют «фланцем зубного протеза». Кроме того, часть протезной пластинки, к которой крепят искусственные зубы, называют «альвеолярной частью».

{0003}

Как правило, зубные протезы изготавливают, аккуратно подгоняя их раз за разом вручную для соответствия форме полости рта пациента, а в качестве метода выполнения зубного протеза с меньшими трудозатратами в сравнении с вышеупомянутой ручной работой также известен метод использования стандартного зубного протеза (смотри патентные документы 1-3). Описанный в настоящем документе стандартный зубной протез представляет собой готовый элемент в форме зубного протеза, используемый для облегчения выполнения зубного протеза, и состоит из пластинки стандартного зубного протеза и закрепленных на ней искусственных зубов. Стандартный зубной протез изготавливают таким образом, что при его помещении в полость рта отдельного пациента (носителя), или ее модель, образуется пространство между слизистой поверхностью пластинки стандартного зубного протеза и слизистой оболочкой полости рта отдельного пациента (далее в настоящем документе это пространство называют «не подогнанное пространство стандартного зубного протеза»), и путем заполнения указанного пространства отверждаемым материалом протезной пластинки, таким как прокладочный материал (затвердевший материал, заполняющий пространство, иногда называют «корректировочным элементом»), может быть выполнен зубной протез, подходящий отдельному пациенту. Следует отметить, что используемый в настоящем документе термин «готовый зубной протез» означает, что он доступен в виде составного продукта, как правило, не требующего большого количества изменений в расположении зубов, и так далее, и во многих случаях его изготавливают лишь в разных относительных размерах (габаритах). Кроме того, часто используют стандартный зубной протез в виде полного съемного протеза (полного протеза), в котором закреплен весь зубной ряд.

{0004}

Также известен способ эффективного выполнения зубного протеза, максимально подходящего для отдельного пациента, с использованием стандартного зубного протеза. Например, в качестве такого способа в патентном документе 4 описан способ выполнения зубного протеза, имеющего вышеупомянутый корректировочный элемент, который представляет собой «способ выполнения зубного протеза, включающий: (А) этап подготовки эталонного зубного протеза, заключающийся в подготовке эталонного зубного протеза, служащего в качестве эталонного элемента зубного протеза, включающего базовый элемент эталонного зубного протеза и искусственные зубы; (B) этап определения эталонного зубного протеза, заключающийся в определении формы эталонного зубного протеза, который будет использован, путем размещения эталонного зубного протеза в соответствующем положении на воображаемой окклюзионной плоскости, предположительно, окклюзионной плоскости, находящейся в положении, в котором с медицинской точки зрения окклюзионная плоскость должна находиться в полости рта пациента, путем (1) помещения эталонного зубного протеза в полость рта пациента или (2) помещения эталонного зубного протеза в артикулятор с прикрепленной моделью полости рта пациента для проверки тем самым состояния контакта между слизистой оболочкой полости рта пациента и эталонным зубным протезом или проверки тем самым состояния контакта между моделью полости рта пациента и эталонным зубным протезом, с выбором, в случае ненадлежащего контакта при использовании, эталонного зубного протеза, имеющего другую форму, которая предотвращает создание ненадлежащего контакта, или с точной подгонкой формы базового элемента эталонного зубного протеза в эталонном зубном протезе для предотвращения контакта; (C) этап нанесения и переноса, заключающийся в нанесении отверждаемого материала базового элемента зубного протеза в не отвержденном состоянии для формирования корректировочного элемента на слизистую поверхность базового элемента эталонного зубного протеза в эталонном зубном протезе, определенном для использования на этапе определения эталонного зубного протеза, с последующим размещением эталонного зубного протеза с нанесенным на него отверждаемым материалом базового элемента зубного протеза в соответствующем положении на воображаемой окклюзионной плоскости в полости рта пациента или артикуляторе, а также перенос формы слизистой оболочки полости рта пациента или формы модели полости рта пациента на отверждаемый материал базового элемента зубного протеза, с формированием края для удаления излишков отверждаемого материала базового элемента зубного протеза; и (D) этап отверждения отверждаемого материала базового элемента зубного протеза, который прошел этап нанесения и переноса, при этом (С) этап нанесения и переноса включает (С1) этап нанесения и переноса центральной части, на котором наносят отверждаемый материал базового элемента зубного протеза в не отвержденном состоянии в центральную область базового элемента эталонного зубного протеза и переносят форму полости рта пациента или форму модели полости рта пациента; (C2) этап нанесения и переноса передней части, на котором наносят отверждаемый материал базового элемента зубного протеза в не отвержденном состоянии в переднюю область базового элемента эталонного зубного протеза и переносят форму полости рта пациента или форму модели полости рта пациента, с вытягиванием отверждаемого материала базового элемента зубного протеза от границы зубного протеза для формирования края; и (C3) этап нанесения и переноса задней части, на котором наносят отверждаемый материал базового элемента зубного протеза в не отвержденном состоянии в заднюю область базового элемента эталонного зубного протеза и переносят форму полости рта пациента или форму модели полости рта пациента, с вытягиванием отверждаемого материала базового элемента зубного протеза от границы зубного протеза для формирования края, и после выполнения этапа нанесения и переноса центральной части, этап нанесения и переноса передней части, а также этап нанесения и переноса задней части выполняют одновременно или индивидуально».

СПИСОК ЦИТИРУЕМОЙ ЛИТЕРАТУРЫ

Патентные документы

{0005}

ПД 1 - JP 3449733

ПД 2 - JP 6294706

ПД 3 - WO 2018/207867

ПД 4 - WO 2020/195623

ПД 5 - US 2010/0086899A1

ПД 6 - JP 2014-534880A

ПД 7 - JP 2018-507069A

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Техническая проблема

{0006}

Методы с использованием стандартного зубного протеза позволяют легко приводить его в соответствие с формой полости рта пациента только за счет нанесения прокладочного материала на пластинку стандартного зубного протеза, что позволяет сокращать время выполнения протеза и очень полезно, но для того, чтобы зубной протез был по-настоящему простым в использовании, выполненный зубной протез нуждается в точной корректировке.

{0007}

В частности, в случае пациента, имеющего проблемы с позиционным соотношением верхней и нижней челюстей или жеванием из-за длительного беззубого состояния челюсти или длительного использования непригодного протеза, для возвращения прикуса верхней и нижней челюстей или жевания в нормальное состояние необходимо повторять точную корректировку протеза, в то время как пациент использует его в качестве лечения, и, наконец, приводить его в максимальное соответствие со стабильным состоянием после лечения.

{0008}

Кроме того, искусственные зубы стандартного зубного протеза расположены и закреплены для формирования стандартного ряда зубов, и, следовательно, в случае, когда зубной протез конгруэнтен для пациента, имеющего неправильный прикус (далее также называемого «пациентом с бывшим неправильным прикусом») например, необходимо создавать выступ верхней челюсти (так называемые выступающие зубы) или выступ нижней челюсти (обратный прикус или так называемая прогения) и необходимо корректировать расположение искусственных зубов, в то время как пациент использует уже выполненный зубной протез.

{0009}

Однако выполненный таким образом хорошо подогнанный протез не всегда удовлетворяет эстетическим требованиям, так как в процессе его выполнения повторяют приклеивание прокладочного материала к пластинке стандартного зубного протеза, его вырезание, вырезание искусственных зубов, и так далее, для вышеупомянутой точной корректировки и корректировки расположения искусственных зубов, и вследствие этого остаются следы ремонта, отражающие историю этих корректировок. Кроме того, поскольку склеенная часть легко окрашивается или на ней легко размножаются бактерии, предпочтительно изготавливать зубной протез без каких-либо следов ремонта путем репликации. Получать высокоэстетичный зубной протез можно, если изготавливать зубной протез путем репликации (воспроизведения) на основе окончательной формы хорошо подогнанного зубного протеза, на выполнение которого было затрачено много труда и времени, как описано выше, но такая репликация не всегда бывает легкой. Например, такая репликация требует много труда и времени, поскольку при репликации, как правило, необходим этап установки зубного протеза в артикулятор для выполнения воскового протеза, этап формирования гипсовой формы из воскового протеза, заполнение гипсовой формы материалом протезной пластинки для его полимеризации, этап извлечения полученного материала из гипса и его полировки, а также этап корректировки прикуса искусственных зубов. Другая проблема заключается в том, что на этапе полимеризации деформация материала протезной пластинки, сопровождающая его сжатие, затрудняет воспроизведение полностью соответствующей формы.

{0010}

Таким образом, целью настоящего изобретения является создание способа, позволяющего легко и эффективно выполнять вышеупомянутую репликацию, а также создание заготовки для зубных протезов, подлежащего резке элемента для передних зубов и способа выполнения зубных протезов, который позволяет легко и эффективно изготавливать высокоэстетичный зубной протез, который имеет высокую конгруэнтность, подобно «хорошо подогнанному зубному протезу», выполненному с использованием стандартного зубного протеза и полученному посредством вышеупомянутых корректировок, и который не имеет следов ремонта, отражающих историю корректировок.

Решение проблемы

{0011}

Настоящее изобретение решает вышеуказанные проблемы, и первый аспект настоящего изобретения относится к заготовке для зубных протезов, включающей: подлежащую резке часть протезной пластинки, выполненную из материала протезной пластинки; подлежащие резке элементы для передних зубов, каждый из которых имеет конструкцию, в которой соединены подлежащая резке часть искусственных зубов, выполненная из материала искусственного зуба, и крепежная часть для крепления подлежащей резке части искусственных зубов к подлежащей резке части протезной пластинки; и элементы моляров, каждый из которых имеет конструкцию, в которой соединены открытая часть, выполненная из материала искусственного зуба, имеющая стандартную форму моляра и по существу не нуждающаяся в вырезании, и крепежная часть для крепления открытой части к подлежащей резке части протезной пластинки, где подлежащие резке элементы для передних зубов и элементы моляров прикреплены к подлежащей резке части протезной пластинки и при этом расположены в соответствии со стандартными схемами расположения соответствующих зубов,

где каждая из подлежащих резке частей искусственных зубов в подлежащих резке элементах для передних зубов имеет такую форму, что толщина, определяемая как расстояние между губной поверхностью и язычной поверхностью подлежащей резке части искусственных зубов, превышает толщину соответствующего стандартного переднего зуба, а ширина, определяемая как расстояние между мезиальной поверхностью и дистальной поверхностью подлежащей резке части искусственных зубов, по существу равна ширине стандартного переднего зуба, и где каждая из крепежных частей в подлежащих резке элементах для передних зубов соединена с подлежащим резке элементом для передних зубов так, чтобы избежать обнажения на поверхности при вырезании подлежащей резке части искусственных зубов в подлежащем резке элементе для передних зубов и подлежащей резке части протезной пластинки.

{0012}

Предпочтительно, заготовка для зубных протезов по вышеуказанному аспекту (далее также называемая «заготовка для зубных протезов по настоящему изобретению») представляет собой заготовку для зубных протезов верхней или нижней челюсти, в которой подлежащие резке элементы для передних зубов соответствующие, соответственно, левым и правым центральным резцам, боковым резцам и клыкам, и элементы моляров, соответствующие, соответственно, левым и правым первым премолярам, вторым премолярам, первым молярам и вторым молярам, прикреплены к подлежащей резке части протезной пластинки и расположены в соответствии со стандартной схемой расположения зубов верхней или нижней челюсти.

{0013}

Кроме того, предпочтительно, в подлежащей резке части протезной пластинки области пришеечных частей в альвеолярных частях, в которых закреплены элементы моляров, по существу не требуют резки, и в подлежащей резке части протезной пластинки в альвеолярных частях, в которых закреплены подлежащие резке элементы для передних зубов, формируются межзубные сосочки.

{0014}

Кроме того, предпочтительно, в заготовке для зубных протезов по настоящему изобретению подлежащая резке часть протезной пластинки имеет по существу дисковидную форму, имеющую углубленную часть или недостающую часть для уменьшения объема резки.

{0015}

Второй аспект настоящего изобретения относится к подлежащем резке элементу для передних зубов для заготовки для зубных протезов с подлежащей резке частью протезной пластинки, выполненной из материала протезной пластинки (далее также называемому «подлежащий резке элемент для передних зубов по настоящему изобретению»), где подлежащий резке элемент для передних зубов имеет конструкцию, в которой соединены подлежащая резке часть искусственных зубов, выполненная из материала искусственного зуба, и крепежная часть для крепления подлежащей резке части искусственных зубов к подлежащей резке части протезной пластинки, при этом в подлежащем резке элементе для передних зубов подлежащая резке часть искусственных зубов удовлетворяет следующему условию 1, а крепежная часть удовлетворяет следующему условию 2:

Условие 1

когда определено, что в искусственном зубе зубного протеза, имеющем стандартную форму переднего зуба, соответствующую подлежащему резке элементу для передних зубов, открытая часть, не покрытая десной, представляет собой виртуальную подлежащую резке часть искусственных зубов, часть, покрытая десной, представляет собой виртуальную крепежную часть, сторона губной поверхности представляет собой переднюю сторону, сторона язычной поверхности представляет собой заднюю сторону, направление, перпендикулярное направлению вперед-назад и проходящее через мезиальную поверхность и дистальную поверхность, представляет собой латеральное направление, и направление, перпендикулярное направлению вперед-назад и латеральному направлению, представляет собой вертикальное направление,

форма подлежащей резке части искусственных зубов, представленная с использованием системы координат, ось x которой представляет собой направление, параллельное части, соответствующей режущему краю в виртуальной подлежащей резке части искусственных зубов, ось y которой представляет собой направление вперед-назад, перпендикулярное оси x, и ось z которой представляет собой вертикальное направление, перпендикулярное оси x и оси y, является идентичной или по существу идентичной форме первой траектории, которую совершает виртуальная подлежащая резке часть искусственных зубов, когда искусственный зуб зубного протеза расположен так, что его центральная часть режущего края совпадает с началом координат, и поворачивается вокруг оси x, являющейся осью вращения, на заданный угол в диапазоне от 5 до 25° в переднем направлении и на заданный угол в диапазоне от 5 до 25° в заднем направлении, или является идентичной или по существу идентичной форме второй траектории, которая получается, когда первая траектория дополнительно смещается вперед и назад на заданную длину в пределах 2 мм или менее; и

Условие 2

когда определено, что в первой траектории или второй траектории область, в которой область, занимаемая виртуальной крепежной частью в состоянии, когда искусственный зуб зубного протеза находится в крайнем переднем положении, и область, занимаемая виртуальной крепежной частью в состоянии, когда искусственный зуб зубного протеза находится в крайнем заднем положении, перекрываются друг с другом, представляет собой область перекрывания виртуальной крепежной части, и область, в которой область, занимаемая виртуальной подлежащей резке частью искусственных зубов в состоянии, когда искусственный зуб зубного протеза находится в крайнем переднем положении, и область, занимаемая виртуальной подлежащей резке частью искусственных зубов в состоянии, когда искусственный зуб зубного протеза находится в крайнем заднем положении, перекрываются друг с другом, представляет собой область перекрывания виртуальной подлежащей резке части искусственных зубов,

крепежная часть расположена внутри области перекрывания виртуальной крепежной части или области перекрывания виртуальной подлежащей резке части искусственных зубов в первой траектории или второй траектории.

{0016}

Третий аспект настоящего изобретения относится к способу выполнения зубных протезов (далее также называемому «способ выполнения зубных протезов по настоящему изобретению»), который представляет собой способ резки заготовки для протезной пластинки по технологии CAD/CAM с использованием трехмерных данных о форме оригинального зубного протеза, форма которого скорректирована для соответствия пациенту, для выполнения зубного протеза, имеющего форму, идентичную или по существу идентичную форме оригинального зубного протеза, где заготовку для зубных протезов по настоящему изобретению используют в качестве заготовки для протезной пластинки.

Полезные эффекты изобретения

{0017}

Благодаря заготовке для зубных протезов по настоящему изобретению, используя технологию CAD/CAM, можно легко и эффективно воспроизводить «хорошо подогнанный зубной протез», который выполнен с использованием стандартного зубного протеза и получен путем дополнительного выполнения вышеупомянутых корректировок. Кроме того, полученный зубной протез в высокой степени эстетичен и не имеет следов ремонта (отражающих историю корректировки), которые ухудшают эстетические свойства «хорошо подогнанного зубного протеза».

{0018}

Кроме того, поскольку заготовка для зубных протезов по настоящему изобретению обладает превосходной характеристикой, заключающейся в том, что она имеет стандартное расположение зубов (искусственных зубов), а расположение передних зубов можно точно регулировать, и при этом законченный эстетический вид пришеечной части после резки сохраняется благоприятным, не только возможна вышеупомянутая репликация, но и зубные протезы, максимально подходящие многим пациентам, включая зубные протезы для пациентов с бывшим неправильным прикусом, могут быть легко и эффективно выполнены путем репликации с использованием технологии CAD/CAM в случае доступности трехмерных данных, спроектированных CAD.

{0019}

Кроме того, как элемент заготовки для зубных протезов, подлежащий резке элемент для передних зубов по настоящему изобретению обладает превосходной характеристикой, заключающейся в том, что эстетический вид его пришеечной части (или края десны) не ухудшается, когда его вырезают в форму переднего зуба при расположении и креплении на подлежащей резке части протезной пластинки.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

{0020}

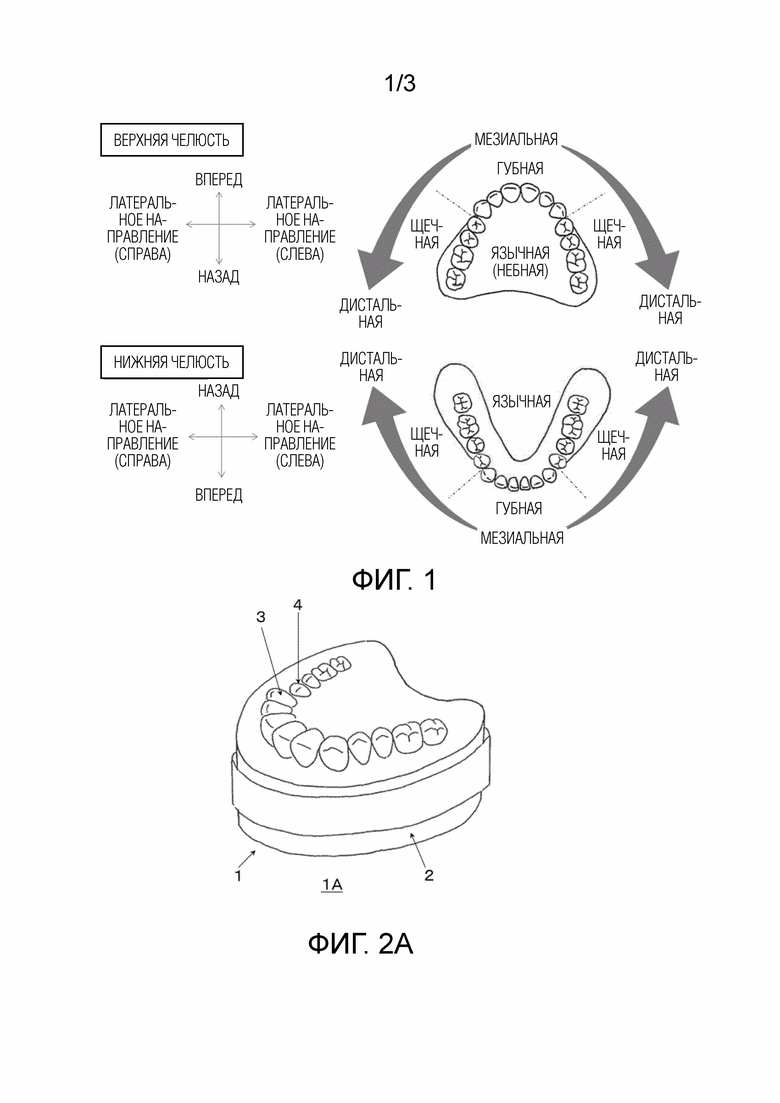

Фиг. 1. Чертеж представляет собой схему, поясняющую направления и термины в настоящем изобретении, касающиеся зубного протеза и заготовки для зубных протезов, при этом верхняя часть иллюстрирует заготовку для использования на верхней челюсти, а нижняя часть иллюстрирует заготовку для использования на нижней челюсти.

Фиг. 2A. Чертеж представляет собой вид в перспективе, иллюстрирующий заготовку для зубных протезов по варианту осуществления настоящего изобретения, который изображает заготовку для зубных протезов верхней челюсти 1А.

Фиг. 2B. Чертеж представляет собой вид в перспективе, иллюстрирующий заготовку для зубных протезов по варианту осуществления настоящего изобретения, который изображает заготовку для зубных протезов нижней челюсти 1В.

Фиг. 3A. Чертеж представляет собой вид спереди (слева) заготовки для зубных протезов верхней челюсти 1А, представленной на ФИГ. 2А, и горизонтальную проекцию (справа) со стороны полированной поверхности.

Фиг. 3B. Чертеж представляет собой вид спереди (слева) заготовки для зубных протезов нижней челюсти 1В, представленной на ФИГ. 2В, и горизонтальную проекцию (справа) со стороны полированной поверхности.

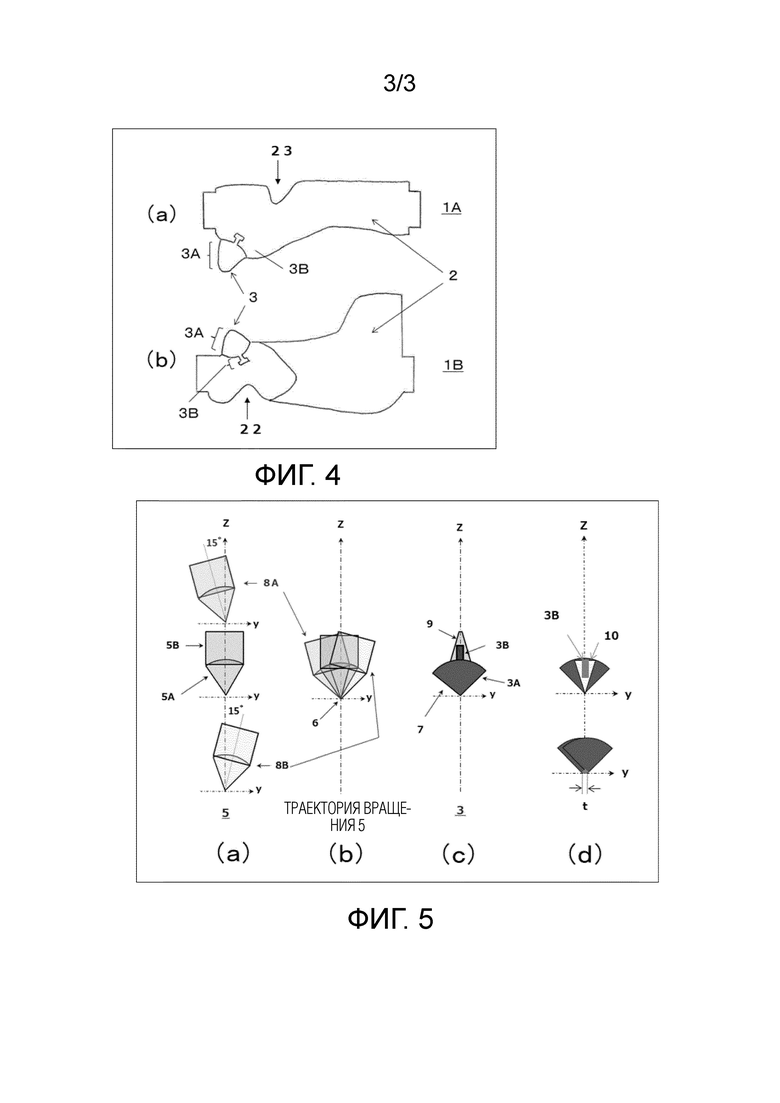

Фиг. 4. Верхняя часть чертежа показывает вертикальное сечение заготовки для зубных протезов верхней челюсти 1А, представленной на ФИГ. 2А, проходящее через центральную часть режущего края центрального резца, а нижняя часть чертежа показывает вертикальное сечение заготовки для зубных протезов нижней челюсти 1В, представленной на ФИГ. 2B, проходящее через центральную часть режущего края центрального резца.

Фиг. 5. Чертеж представляет собой пояснительное схематическое изображение подлежащего резке элемента для передних зубов по варианту осуществления настоящего изобретения.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

{0021}

Сначала будет просто описано, как и почему было осуществлено настоящее изобретение. В качестве способа решения вышеупомянутых проблем авторы настоящего изобретения пришли к идее использования в качестве «оригинального зубного протеза» вышеуказанного «хорошо подогнанного зубного протеза», выполненного с использованием стандартного зубного протеза и полученного путем дополнительного выполнения корректировок, и одноэтапного выполнения зубного протеза с помощью технологии CAD/CAM с использованием трехмерных данных о форме оригинального протеза (репликации оригинального зубного протеза). Однако было обнаружено, что общепринятый способ с использованием заготовки для зубных протезов сопровождается трудностями при достижении этой цели. В частности, в качестве способа выполнения зубного протеза по технологии CAD/CAM известен (1) способ резки заготовки базовой части зубного протеза на основе индивидуальных трехмерных данных о форме для выполнения базовой части зубного протеза, имеющей выемки для крепления искусственных зубов, а также размещения и крепления искусственных зубов, которые изготавливают путем отдельного резки на основе индивидуальных трехмерных данных о форме, в углублениях базовой части зубного протеза для их сборки (смотри патентный документ 5). Также известен (2) способ резки базовой части зубного протеза заготовки для зубных протезов, в котором искусственные зубы расположены на заготовке базовой части (подлежащей резке части) зубного протеза так, чтобы иметь заранее определенное расположение, стандартизированное на основе известного принципа прикуса (смотри патентный документ 6). Однако описанный выше способ (1) требует выполнения отдельных работ по резке базовой части зубного протеза и искусственных зубов на основе индивидуальных трехмерных данных о форме, и не только требует выполнения резки как минимум дважды (если резку производят для искусственных зубов поочередно, количество искусственных зубов+один раз), но также требует процесса сборки путем соединения (склеивания), и во время соединения может возникать незначительное отклонение или тому подобное. Кроме того, в вышеуказанном способе (2) расположение искусственных зубов фиксировано, и, таким образом, не подходит для случая, когда это расположение не соответствует расположению в оригинальном зубном протезе, а также не может быть индивидуально адаптировано для пациента с бывшим неправильным прикусом. Также доступен (3) способ резки заготовки для зубных протезов, в котором цветной материал будущей базовой части зубного протеза и цветной материал будущих искусственных зубов соединены в форме зубного протеза (смотри патентный документ 7). Однако этот метод не позволяет полностью воспроизводить пришеечные части (или края десны), которые являются пограничными частями между зубами и деснами в альвеолярных частях, что требует новой разработки дополнительного этапа воспроизведения пришеечных частей (или краев десны).

{0022}

Вследствие этого авторы настоящего изобретения искали способ репликации оригинального зубного протеза без необходимости отдельного выполнения работ по резке протезной пластинки и искусственных зубов, а также без процесса сборки или вышеупомянутого дополнительного этапа. В ходе этого, после проведения резки методом CAD/CAM, была найдена конструкция, позволяющая воспроизводить пришеечную часть, что привело к осуществлению настоящего изобретения.

{0023}

Заготовка для зубных протезов по настоящему изобретению и подлежащий резке элемент для передних зубов по настоящему изобретению подробно описаны ниже. Следует обратить внимание, что в настоящем описании выражение «от x до y» при использовании числовых значений x и y означает «не менее, чем x, и не более, чем y», если не указано иное. В случае, когда единица измерения добавлена только к числовому значению y в таком выражении, эта единица также применима к числовому значению x.

{0024}

1. Заготовка для зубных протезов по настоящему изобретению и способ выполнения по настоящему изобретению

Как показано на Фиг. 2А-4, заготовка для зубных протезов 1 (1А, 1В) по настоящему изобретению имеет «подлежащую резке часть протезной пластинки» 2, «подлежащие резке элементы для передних зубов» 3 и «элементы моляров» 4. В настоящем документе «подлежащая резке часть протезной пластинки» представляет собой деталь, которая должна представлять собой протезную пластинку (включая десны) зубного протеза после резки и выполнена из материала протезной пластинки. В качестве материала протезной пластинки можно использовать любой материал, используемый в качестве материала протезной пластинки в обычном зубном протезе или стандартном зубном протезе, без каких-либо ограничений. Примеры подходящего материала включают смолы, такие как: смола на основе поли(мет)акрилата; смола на основе полиолефина; смола на основе полиамида; смола на основе сложного полиэфира, смола на основе простого полиэфира; смола на основе полинитрила; смола на основе поливинила; смола на основе целлюлозы; смола на основе фтора и смола на основе имида. Эти смолы обычно используют только как смолы сами по себе, но их можно использовать с добавленным к ним наполнителем, таким как органический наполнитель, неорганический наполнитель или органо-неорганический композитный наполнитель.

{0025}

Кроме того, каждый из «подлежащих резке элементов для передних зубов» имеет конструкцию, в которой соединены «подлежащая резке часть искусственных зубов», выполненная из материала искусственного зуба, и «крепежная часть» для крепления подлежащей резке части искусственных зубов к подлежащей резке части протезной пластинки, а каждый из «элементов моляров» имеет конструкцию, в которой соединены «открытая часть», выполненная из материала искусственного зуба, имеющая стандартную форму моляра и по существу не требующая резки, и «крепежная часть» для крепления открытой части к подлежащей резке части протезной пластинки. Затем эти «подлежащие резке элементы для передних зубов» и «элементы моляров» крепят к подлежащей резке части протезной пластинки, располагая их в соответствии со стандартной схемой расположения соответствующих зубов.

{0026}

В качестве материала искусственного зуба, образующего «подлежащие резке части» и «открытые части» искусственных зубов, может быть использован, без ограничения, любой материал, используемый в качестве материала для искусственных зубов в обычных зубных протезах или стандартных зубных протезах. В частности, можно использовать смолу, такую как смола на основе поли(мет)акрилата, смола на основе полиолефина, смола на основе полиамида, смола на основе сложного полиэфира, смола на основе простого полиэфира, смола на основе полинитрила, смола на основе поливинила, смола на основе целлюлозы, смола на основе фтора и смола на основе имида или смола на основе силикона; композитный материал, такой как гибридная смола из любой из этих смол и неорганического наполнителя; керамический материал, такой как диоксид циркония, фарфор и тому подобное.

{0027}

«Крепежная часть» означает конструкцию для крепления «подлежащей резке части» или «открытой части» искусственных зубов к подлежащей резке части протезной пластинки таким способом, как подгонка, привинчивание или соединение с использованием клея. В частности, «крепежная часть» представляет собой выступающую конструкцию или углубленную конструкцию, которую используют для крепления путем погружения в материал протезной пластинки посредством (механической) подгонки или формования со вставкой, или посредством проникновения в нее материала протезной пластинки, использования винтов и гаек для винтового крепления, при этом выступающая часть или углубленная часть имеет поверхность для нанесения клея для клеевого крепления. Материал крепежной части может быть таким же, как материал искусственного зуба, или может представлять собой металл, например нержавеющую сталь. Следует отметить, что важно, чтобы после резки крепление не было заметно на поверхности. Для предотвращения обнажения крепления на поверхности после резки, форма, размер, место расположения, и так далее, технологической части могут быть выбраны соответствующим образом в соответствии с механизмом крепления. Например, если не открытая поверхность со стороны корня (поверхность, контактирующая с «подлежащей резке частью протезной пластинки») «подлежащей резке части искусственных зубов» является крепежной частью, и для крепления на нее наносят клей, крепежная часть не обнажается после резки. Кроме того, в случае выступающей конструкции или углубленной канавки, делая ее толщину, ширину, и тому подобное, небольшой и располагая ее вблизи центра, можно предотвращать ее обнажение на поверхности после резки.

{0028}

Заготовка для зубных протезов по настоящему изобретению основана на дизайнерской идее максимально возможного уменьшения подлежащих резке частей и объема резки, при этом, что касается расположения искусственных зубов и формы пришеечных частей, расположение и форму в эталонном зубном протезе, описанном в патентном документе 4, наиболее часто используют в существующем виде. В настоящем документе «эталонный зубной протез», описанный в патентном документе 4, означает стандартный зубной протез, имеющий плоскую форму, описанную в параграфах 0080-0084, и трехмерную форму, описанную в параграфе 0103 патентного документа. Положение и угол искусственного зуба в стандартном зубном протезе представляют собой положение и угол, которые определяют, когда зубы расположены для образования окклюзионной плоскости, которая имеет определенную плоскую форму, определенную на основе форм полости рта человека с зубами и беззубого человека, с которой зубы верхней и нижней челюсти находятся в тесном контакте и которая представляет собой кривую, которую можно аппроксимировать плоскостью, и в заготовке для зубных протезов по настоящему изобретению их используют в качестве эталона при перемещении и вращении передних зубов.

{0029}

Затем в заготовке для зубных протезов по настоящему изобретению на основании фактов, изложенных в (1) и (2), подтвержденных авторами настоящего изобретения, расположение искусственных зубов в области моляров и состояние их пришеечных частей выполнено по существу так же, как и в стандартном зубном протезе, и это применимо во многих случаях с минимально возможным вырезанием при сохранении эстетичного вида пришеечных частей сегмента передних зубов.

(1) Факт, что при корректировке зубов в случае, когда корректировку производят для увеличения конгруэнтности зубного протеза, выполненного с использованием стандартного зубного протеза, регулировка угла установки сегмента передних зубов для регулировки позиционного соотношения верхней и нижней челюстей в сегменте передних зубов делает зубной протез применимым по существу во всех случаях, и не требуется масштабная регулировка угла установки, позиционного соотношения верхней и нижней челюстей, и так далее, в сегменте моляров, и

(2) факт, что в зубном протезе, подходящем для пациента с бывшим неправильным прикусом, расположение искусственных зубов в сегменте моляров в большинстве случаев соответствует стандартному расположению, но сегмент передних зубов корректируют в соответствии с позиционным соотношением верхней и нижней челюстей каждого человека, и, соответственно, угол установки искусственных зубов в сегменте передних зубов сильно различается в зависимости от человека.

{0030}

Следует отметить, что авторы настоящего изобретения подтвердили вышеуказанные факты в ходе разработки стандартного зубного протеза, применимого для пациента с бывшим неправильным прикусом, и авторы настоящего изобретения подтвердили, что зубной протез, выполненный с использованием стандартного зубного протеза, в котором область, прилегающая к переднему зубу, является отделимой, и расположение в этой области можно точно регулировать, соответствует потребностям многих пациентов с бывшим неправильным прикусом (патентная заявка №2021-55921).

На основании этих фактов, что касается «подлежащего резке элемента для передних зубов», образующего сегмент передних зубов, подлежащая резке часть искусственных зубов в подлежащем резке элементе для передних зубов имеет такую форму, что толщина, определяемая как расстояние между его губной поверхностью и язычной поверхностью, больше, чем толщина соответствующего стандартного переднего зуба, а ширина, определяемая как расстояние между его мезиальной поверхностью и дистальной поверхностью, по существу равна ширине стандартного переднего зуба. Кроме того, крепежная часть в подлежащем резке элементе для передних зубов соединена с подлежащим резке элементом для передних зубов так, чтобы избежать обнажения на поверхности при резке подлежащей резке части искусственных зубов в подлежащем резке элементе для передних зубов и подлежащей резке части протезной пластинки, за счет чего осуществляется вышеупомянутая дизайнерская идея.

{0031}

Короче говоря, когда эти условия удовлетворены путем расположения (центра) подлежащего резке элемента для передних зубов в заготовке для зубных протезов по настоящему изобретению так, чтобы он совпадал с положением, где расположен (центр) сегмента передних зубов стандартного зубного протеза, и формирования пришеечной части (десневого края и межзубного сосочка) таким образом, чтобы она имела естественное состояние, можно сохранять благоприятный эстетический вид пришеечной части после резки, в том случае, если резка подлежащей резке части искусственных зубов и его пришеечной части выполняют так, что подлежащая резке часть искусственных зубов (подлежащего резке элемента для передних зубов) после резки имеет заданный угол установки. Таким образом, использование заготовки для зубных протезов по настоящему изобретению позволяет изготавливать множество зубных протезов, которые являются стандартными, по меньшей мере по расположению зубных рядов, и различаются по углу установки сегмента передних зубов, а также позволяет воспроизводить оригинальные зубные протезы и изготавливать зубные протезы, подходящие для множества пациентов с бывшим неправильным прикусом, однократно выполняя резку методом CAD/CAM. Способом выполнения зубных протезов по настоящему изобретению, в котором вырезают заготовку для зубных протезов по настоящему изобретению с использованием трехмерных данных о форме оригинального зубного протеза с помощью технологии CAD/CAM для выполнения реплики оригинального зубного протеза, также можно изготавливать реплику без ущерба для эстетического вида пришеечной части (десневого края), выполняя однократное вырезание.

Следует отметить, что способ выполнения зубных протезов по настоящему изобретению не имеет особых отличий от обычного способа выполнения зубных протезов на основе CAD/CAM, за исключением того, что данные, созданные с помощью CAD на основе данных о форме, полученных в результате сканирования оригинального зубного протеза с помощью сканера или тому подобного, используют в качестве трехмерных данных о форме (предназначенного объекта) для резки, а также того, что заготовку для зубных протезов по настоящему изобретению используют в качестве заготовки для зубных протезов, и в качестве системы CAD/CAM (включая режущее устройство) можно использовать любое традиционно используемое устройство без каких-либо ограничений.

{0032}

«Подлежащий резке элемент для передних зубов», используемый в настоящем изобретении, не имеет конкретных ограничений, когда он удовлетворяет вышеупомянутым условиям, но предпочтительно представляет собой подлежащий резке элемент для передних зубов по настоящему изобретению.

{0033}

Таким образом, подлежащий резке элемент для передних зубов по настоящему изобретению и заготовка для зубных протезов по настоящему изобретению с использованием этого элемента будут далее подробно описаны со ссылкой на чертежи.

{0034}

2. Подлежащий резке элемент для передних зубов по настоящему изобретению

Подлежащий резке элемент для передних зубов по настоящему изобретению будет описан со ссылкой на Фиг. 1-5. Подлежащий резке элемент для передних зубов 3 по настоящему изобретению представляет собой подлежащий резке элемент для передних зубов для заготовки для зубных протезов, имеющей подлежащую резке часть протезной пластинки 2, выполненную из материала протезной пластинки, и, как показано на Фиг. 5 (c) и (d), имеет конструкцию, в которой соединены подлежащая резке часть искусственных зубов 3A, выполненная из материала искусственного зуба, и крепежная часть 3B для прикрепления подлежащей резке части искусственных зубов к подлежащей резке части протезной пластинки.

{0035}

Далее, форма подлежащей резке части искусственных зубов, представленная с использованием определенной системы координат, основанной на форме искусственного зуба зубного протеза (искусственный передний зуб, имеющий стандартную форму, полученную в результате резки подлежащего резке элемента для передних зубов; далее в настоящем документе также называемый «передний зуб заданной формы») 5, имеющая стандартную форму переднего зуба, соответствующую подлежащем резке элементу для передних зубов, удовлетворяет следующим условиям 1 и 2.

{0036}

Следует отметить, что в настоящем документе «на основе формы переднего зуба заданной формы 5» означает, что, при выражении формы в зубе заданной формы 5 открытую часть, не покрытую десной, определяют как виртуальную подлежащую резке часть искусственных зубов 5А, а часть, покрытую десной, определяют как виртуальную крепежную часть 5В. Кроме того, конкретная система координат означает систему координат, ось x которой представляет собой направление, параллельное части, соответствующей режущему краю (режущей грани) в виртуальной подлежащей резке части искусственных зубов 5А, ось y которой представляет собой направление вперед-назад, перпендикулярное оси x, и ось z которой представляет собой вертикальное направление, перпендикулярное оси x и оси y, где передняя сторона представляет собой сторону губной поверхности, задняя сторона представляет собой сторону язычной поверхности, направление, перпендикулярное направлению вперед-назад и проходящее через мезиальную поверхность и дистальную поверхность, представляет собой латеральное направление, и направление, перпендикулярное направлению вперед-назад и латеральному направлению, представляет собой вертикальное направление.

{0037}

Условие 1: Условие, заключающееся в том, что форма подлежащей резке части искусственных зубов 3А идентична или по существу идентична форме траектории (эту траекторию также называют первой траекторией 7), которую совершает виртуальная подлежащая резке часть искусственных зубов 5А, когда искусственный зуб зубного протеза (передний зуб заданной формы) 5 расположен так, что его центральная часть режущего края совпадает с началом координат, и поворачивается вокруг оси x, являющейся осью вращения, на заданный угол в диапазоне от 5 до 25° в переднем направлении и на заданный угол в диапазоне от 5 до 25° в заднем направлении, или идентична или по существу идентична форме траектории (эту траекторию также называют второй траекторией), которая получается, когда первая траектория 7 дополнительно смещается вперед и назад на заданную длину в пределах 2 мм или менее.

{0038}

Условие 2: Условие, заключающееся в том, что когда определено, что в первой траектории 7 или второй траектории область, в которой область, занимаемая виртуальной крепежной частью 5B, находится в состоянии, когда искусственный зуб зубного протеза (передний зуб заданной формы 5) находится в крайнем переднем положении 8А, и область, занимаемая виртуальной крепежной частью 5В в состоянии, когда искусственный зуб зубного протеза (зуб заданной формы 5) находится в крайнем заднем положении 8В, перекрываются друг с другом, представляет собой область перекрывания виртуальной крепежной части 9, и область, в которой область, занимаемая виртуальной подлежащей резке частью искусственных зубов 5А в состоянии, когда искусственный зуб зубного протеза (передний зуб заданной формы 5) находится в крайнем переднем положении 8А, и область, занимаемая виртуальной подлежащей резке частью искусственных зубов 5А в состоянии, когда искусственный зуб зубного протеза (передний зуб заданной формы 5) находится в крайнем заднем положении 8В, перекрываются друг с другом, представляет собой область перекрывания виртуальной подлежащей резке части искусственных зубов 10, крепежная часть 3В в подлежащем резке элементе для передних зубов 3 расположена внутри области перекрывания виртуальной крепежной части 9 или области перекрывания виртуальной подлежащей резке части искусственных зубов 10 в первой траектории или второй траектории.

{0039}

Когда условие 1 удовлетворено, подлежащая резке часть искусственных зубов 3А подлежащего резке элемента для передних зубов 3 имеет форму, при которой толщина, определяемая как расстояние между его губной поверхностью и язычной поверхностью превышает толщину соответствующего стандартного переднего зуба, и при которой ширина, определяемая как расстояние между его мезиальной поверхностью и дистальной поверхностью, по существу равна ширине стандартного переднего зуба. Как описано выше, для подгонки в оригинальном зубном протезе в большинстве случаев достаточно, если отрегулирован угол установки сегмента передних зубов, а значит, выполняя условие 1, можно удовлетворять многих пациентов при одновременном сокращении объема резки. Кроме того, выполняя условие 2, можно предотвращать обнажение на поверхности крепежной части 3B, когда подлежащую резке часть искусственных зубов 3A и подлежащую резке часть протезной пластинки вырезают в виде заготовки для зубных протезов по настоящему изобретению.

{0040}

Сначала вышеуказанная система координат будет описана с помощью Фиг. 1 и Фиг. 5. На Фиг. 1 показаны названия областей или направлений в типичных зубных протезах верхней и нижней челюстей, по три зуба слева и справа на мезиальной стороне (центральный резец, боковой резец и клык), всего шесть зубов, образуют сегмент передних зубов, и по четыре зуба слева и справа на дистальной стороне (первый премоляр, второй премоляр, первый моляр и второй моляр), всего восемь зубов, образуют сегмент моляров. Далее, что касается поверхностей, образующих передний зуб, то, если смотреть на него со стороны его вершины (режущий край или режущая грань), переднюю поверхность называют губной поверхностью, заднюю поверхность называют язычной поверхностью, боковую поверхность в мезиальном направлении называют мезиальной поверхностью, а поверхность в дистальном направлении называют дистальной поверхностью. Затем, направление вперед-назад и латеральное направление в этом описании показаны на Фиг. 1. Что касается системы координат, в виртуальной подлежащей резке части искусственных зубов 5А переднего зуба заданной формы 5 направление, параллельное части, соответствующей режущему краю, представляет собой ось x, направление вперед-назад, перпендикулярное оси x, представляет собой ось y, а вертикальное направление, перпендикулярное оси x и оси y, представляет собой ось z. То есть, ось y и ось z являются такими, как показано на Фиг. 5, а ось x представляет собой ось, перпендикулярную листу и проходящую через пересечение оси y и оси z. Например, ось x переднего зуба заданной формы 5, соответствующего центральному резцу зубного протеза верхней челюсти, совпадает с осью латерального направления, проходящей через режущий край центрального резца, ось y совпадает с осью направления вперед-назад, проходящей через центр режущего края 6, и ось z совпадает с осью вертикального направления, проходящей через центр режущего края 6. Кроме того, такая система координат определена так, что оси x подлежащих резке элементов для передних зубов 3 (или передних зубов заданной формы 5) параллельны частям, соответствующим режущим краям соответствующих зубов, и поэтому оси y боковых резцов и клыков слегка отклонены от точного направления вперед-назад и представляют собой нормальные направления к губным поверхностям зубов.

{0041}

Далее вышеупомянутые условия 1 и 2 будут описаны со ссылкой на Фиг. 5. На Фиг. 5 схематически изображено поперечное сечение, выполненное вдоль плоскости yz, когда центр режущего края 6 переднего зуба заданной формы 5 расположен в начале осей координат xyz (x=0), где виртуальная крепежная часть 5В (ее поперечное сечение) представлена квадратом, а виртуальная подлежащая резке часть искусственных зубов 5А (ее поперечное сечение) представлена перевернутым треугольником.

{0042}

На Фиг. 5 (а) средний чертеж иллюстрирует состояние, когда передний зуб заданной формы 5 установлен вертикально (эталонное состояние), верхний чертеж иллюстрирует состояние, когда он повернут в переднем направлении на 15° вокруг ось x, являющейся осью вращения, а нижний чертеж иллюстрирует состояние, когда он повернут в заднем направлении на 15° вокруг оси x, являющейся осью вращения.

{0043}

Фиг. 5 (b) представляет собой изображение, на котором эти три чертежа наложены друг на друга, и иллюстрирует формы траекторий виртуальной подлежащей резке части искусственных зубов 5А и виртуальной крепежной части 5В. Траектория виртуальной подлежащей резке части искусственных зубов 5А на Фиг. 5 (b) представляет собой первую траекторию 7.

{0044}

Кроме того, на Фиг. 5 (c) представлено изображение, иллюстрирующее форму первой траектории 7 (нижняя веерообразная часть) виртуальной подлежащей резке части искусственных зубов 5А на (b) и форму «области перекрывания виртуальной крепежной части» 9 (верхняя трапециевидная часть), которая представляет собой область, где область, занимаемая виртуальной крепежной частью 5В в состоянии, когда искусственный зуб зубного протеза (передний зуб заданной формы 5) находится в крайнем переднем положении 8А, и область, занимаемая виртуальной крепежной частью 5В в состоянии, когда искусственный зуб зубного протеза (передний зуб заданной формы 5) находится в крайнем заднем положении 8В, перекрываются друг с другом. Форма первой траектории 7 виртуальной подлежащей резке части искусственных зубов 5А представляет собой форму подлежащей резке части искусственных зубов 3А в подлежащем резке элементе для передних зубов 3 по настоящему изобретению. То есть, в конструкции, в которой передний зуб заданной формы 5 установлен вертикально в качестве эталона, губная поверхность виртуальной подлежащей резке части искусственных зубов 5А наклонена вперед на 15°, язычная поверхность наклонена назад на 15°, и поперечное сечение yz имеет веерообразную форму, показанную на Фиг. 5 (c). Кроме того, если крепежная часть 3B представляет собой выступающий элемент, погруженный в подлежащую резке часть протезной пластинки 2 подобно якорю, как показано на Фиг. 5 (c), крепежная часть 3B расположена внутри области перекрывания виртуальной крепежной части 9 (верхняя трапециевидная часть). Следовательно, в случае, проиллюстрированном на чертеже, даже если передний зуб заданной формы 5 сформирован путем резки таким образом, что он расположен под наклоном от эталонного положения на ±15°, крепежная часть 3B не обнажена на поверхности. Кроме того, поскольку в форме траектории виртуальной крепежной части 5B часть, отличная от области перекрывания виртуальной крепежной части 9, может быть образована подлежащей резке частью протезной пластинки, пришеечная часть может оставаться естественной даже после резки.

{0045}

Верхний чертеж на Фиг. 5 (d) представляет собой поясняющее изображение состояния компоновки крепежной части 3В в случае, когда крепежная часть 3В имеет, например, конструкцию с винтом или углубленную конструкцию, такую как отверстие для установки на материал протезной пластинки, образующий подлежащую резке часть протезной пластинки, и в этом случае крепежная часть 3B сформирована внутри «области перекрывания виртуальной подлежащей резке части искусственных зубов» 10 (узкая веерообразная часть рядом с центральной линией на чертеже), которая представляет собой область, где область, занимаемая виртуальной подлежащей резке частью искусственных зубов 5А в состоянии, когда искусственный зуб зубного протеза (передний зуб заданной формы 5) находится в крайнем переднем положении 8А, и область, занимаемая виртуальной подлежащей резке частью искусственных зубов 5А в состоянии, когда искусственный зуб зубного протеза (передний зуб заданной формы 5) находится в крайнем заднем положении 8В, перекрываются друг с другом. В этом случае также можно сохранять пришеечную часть естественной даже после резки.

{0046}

До этого момента случай, когда угол поворота в направлении вперед-назад (направление оси y), где ось x является осью вращения, составляет ±15° от эталонного состояния, описан в качестве примера со ссылкой на Фиг. 5, однако угол поворота может представлять собой заданный угол в диапазоне от 5 до 25° в переднем направлении и заданный угол в диапазоне от 5 до 25° в заднем направлении. Угол поворота предпочтительно представляет собой заданный угол в диапазоне от 10 до 17° в переднем направлении и заданный угол в диапазоне от 10 до 17° в заднем направлении с точки зрения обеспечения возможности выполнения протеза, подходящего для многих пациентов, за исключением крайнего случая, а также обеспечения возможности того, чтобы область перекрывания не сильно ограничивала форму удерживающей части.

{0047}

Кроме того, поскольку корректировка для предотвращения соприкосновения и для разнесения верхних и нижних зубов может быть легко выполнена, форма подлежащей резке части искусственных зубов 3А может быть идентична или по существу идентична форме траектории (вторая траектория), которая получается, когда первая траектория 7 смещается вперед и назад на заданную длину в пределах 2 мм или менее (в пределах ±2 мм в направлении оси y), предпочтительно на заданную длину в пределах 1 мм или менее (в пределах ±1 мм в направлении оси y). Например, в случае, когда она смещена на величину t вдоль оси y, поперечное сечение вдоль плоскости yz представляет собой форму, показанную в нижней части чертежа (d), а толщина подлежащей резке части искусственных зубов 3А увеличивается на величину t.

{0048}

Подлежащий резке элемент для передних зубов 3 по настоящему изобретению может представлять собой элемент, соответствующий каждому из левого и правого центральных резцов, боковых резцов и клыков, или может быть элементом, в котором элементы, соответствующие двум соседним или более зубам, соединены и интегрированы. С учетом эффективности выполнения заготовки для зубных протезов по настоящему изобретению при использовании подлежащего резке элемента для передних зубов 3 по настоящему изобретению форма, в которой вышеупомянутые шесть зубов интегрированы, является предпочтительной.

{0049}

3. Заготовка для зубных протезов по настоящему изобретению с использованием подлежащего резке элемента для передних зубов по настоящему изобретению

На Фиг. 2А, Фиг. 2В, Фиг. 3А, Фиг. 3В и Фиг. 4 показана заготовка для зубных протезов 1 по настоящему изобретению при использовании типичного подлежащего резке элемента для передних зубов 3 по настоящему изобретению. На Фиг. 2А, Фиг. 3А и верхней части (a) Фиг. 4 показана заготовка для зубных протезов верхней челюсти 1А, и на Фиг. 2В, Фиг. 3В и нижней части (b) Фиг. 4 показана заготовка для зубных протезов нижней челюсти 1В. Кроме того, на Фиг. 2А и 2В показаны виды в перспективе, на Фиг. 3А и 3В показаны виды спереди и виды сверху (если смотреть со стороны полированной поверхности), а на Фиг. 4 показаны вертикальные сечения, проходящие через центры режущего края 6 центральных резцов.

{0050}

Заготовка для зубных протезов 1 (1A, 1B) имеет «подлежащую резке часть протезной пластинки» 2, «подлежащие резке элементы для передних зубов» 3 и «элементы моляров» 4.

{0051}

Основная форма «подлежащей резке части протезной пластинки» 2 имеет по существу дисковидную форму, а форма заготовки для зубных протезов нижней челюсти 1В, подобно форме типичной заготовки для зубных протезов нижней челюсти, представляет собой U-образную форму (или подковообразную форму), при этом часть, на которой должен быть язык при ношении (21 на Фиг. 3), отсутствует. Это предназначено для устранения бесполезного резки с целью уменьшения материала и сокращения времени резки за счет исключения части, которая обязательно должна быть вырезана при вырезании в случае, когда недостающая часть не предусмотрена. По той же причине в каждой заготовке для зубных протезов верхней челюсти 1А и заготовке для зубных протезов нижней челюсти 1В предпочтительно должна быть сформирована углубленная часть или недостающая часть для сокращения объема резки в части, соответствующей стороне слизистой поверхности (сторона поверхности ряда искусственных зубов, противоположная стороне полированной поверхности), в частности, в части, соответствующей альвеолярному гребню. Детали, обозначенные цифрами 22 и 23 на Фиг. 3А и 3В, соответствуют углубленным частям. Размер и толщину по существу дисковидной формы в качестве базовой формы, форму и размер недостающей части (для формирования U-образной формы) в заготовке для зубных протезов нижней челюсти 1В, а также форму и размер углубленной части или недостающей части определяют в зависимости от зубного ряда так, чтобы можно вырезать самый большой предполагаемый протез.

{0052}

С другой стороны, поверхность на стороне полированной поверхности формируют так, что альвеолярные части, включая по меньшей мере пришеечные части, по существу воспроизводят альвеолярные части в эталонном зубном протезе, описанном в патентном документе 4, в состоянии, когда «подлежащие резке элементы для передних зубов» 3 и «элементы моляров» 4 закреплены. В настоящем документе «по существу» означает, что (a) закрепленное состояние элементов моляров 4 и их альвеолярных частей такое же, как и в вышеупомянутом эталонном зубном протезе, и, следовательно, полировка не является необходимой или даже если полировку выполняют, процесс полирования чрезвычайно непродолжительный, и (b) что касается альвеолярных частей «подлежащих резке элементов для передних зубов» 3, то из-за формы их «подлежащих резке частей искусственных зубов» 3А их состояние (естественно) несколько отличается от состояния альвеолярных частей эталонного зубного протеза, но их формируют таким образом, что пришеечные части, включая межзубные сосочки, выглядят естественными (не создавая какого-либо странного впечатления).

{0053}

«Подлежащая резке часть протезной пластинки» 2 предпочтительно снабжена механизмом для крепления заготовки для зубных протезов по настоящему изобретению к режущему станку. В качестве такого механизма можно использовать без каких-либо ограничений механизм, используемый в традиционной заготовке для зубных протезов. В форме, показанной на чертежах, в качестве такого механизма на боковой поверхности заготовки для зубных протезов предусмотрена «ступенька для крепления», но вместо использования такой формы может быть прикреплен элемент, способствующий креплению. Кроме того, для облегчения расположения во время крепления в «подлежащей резке части протезной пластинки» 2 могут быть предусмотрены неровности, отметки и тому подобное.

{0054}

В качестве «подлежащего резке элемента для передних зубов» 3 в заготовке для зубных протезов 1 (1А, 1В) подлежащий резке элемент для передних зубов по настоящему изобретению используют следующим образом. В частности, используют тот, в котором «подлежащие резке части искусственных зубов» 3А, соответствующие зубам (передним зубам заданной формы 5), которыми являются левый и правый центральные резцы, боковые резцы и клыки, соединены так, чтобы быть интегрированными в их проксимальных частях или рядом с ними подобно так называемой соединительной коронке. В момент интеграции на корнях «подлежащих резке элементов для передних зубов» 3А, которые соответствуют соответствующим зубам (передним зубам заданной формы 5), оставляют промежутки для формирования межзубных сосочков. В «подлежащих резке элементах для передних зубов» 3 форма «подлежащих резке частей искусственных зубов» 3А, соответствующих интегрированным зубам (зубам заданной формы 5), описана выше, и в форме, показанной на чертежах, их форма в верхней челюсти представляет собой форму (первой) траектории, которая получается, когда угол поворота в переднем направлении и угол поворота в заднем направлении вокруг оси х, являющейся осью вращения, равны 10° и 10°, а их форма в нижней челюсти представляет собой форму траектории (второй траектории), которая получается, когда (первая) траектория 7, повернутая в переднем направлении на 15° и в заднем направлении на 15° вокруг оси х, являющейся осью вращения, смещается вперед и назад на длину 1 мм. Кроме того, «крепежная часть» 3B образована выступающим элементом, выполняющим функцию якоря, как показано на Фиг. 4, и погружена в материал протезной пластинки путем формования со вставкой. Поскольку подлежащие резке части искусственных зубов соединены друг с другом для интеграции, крепежные части 3B не обязательно должны быть соединены со всеми подлежащим резкеи частями искусственных зубов, и соединение некоторых из них может быть опущено в пределах, не оказывающих неблагоприятного воздействия на крепление.

{0055}

«Подлежащие резке элементы для передних зубов» 3 крепят к «подлежащей резке части протезной пластинки» 2 и располагают в соответствии со стандартной схемой расположения соответствующих зубов (то есть, левого и правого центральных резцов, боковых резцов и клыков) на верхней или нижней челюсти. В настоящем документе «располагать в соответствии со стандартной схемой расположения» конкретно означает, что подлежащие резке элементы для передних зубов 3 (их центры) располагают так, чтобы их положения совпадали с (эталонными) положениями соответствующих передних зубов (их центрами), при этом эталоном служат положения передних зубов (их центров) в эталонном зубном протезе, описанном в патентном документе 4.

{0056}

В заготовке для зубных протезов 1 (1А, 1В) «элементы моляров» 4, соответствующие, соответственно, левым и правым первым премолярам, вторым премолярам, первым молярам и вторым молярам, расположены в соответствии со стандартной схемой расположения зубов верхней или нижней челюсти. То есть, они расположены так, чтобы их положения совпадали с эталонными положениями, в которых расположены моляры в эталонном зубном протезе, описанном в патентном документе 4.

{0057}

Как уже описано, дизайнерская идея заготовки для зубных протезов по настоящему изобретению состоит в «максимально возможном уменьшении подлежащих резке частей и объема резки, при этом, что касается расположения искусственных зубов и формы пришеечных частей, с максимальным использованием расположения и формы в эталонном зубном протезе, описанном в патентном документе 4, в неизменном виде». Однако, поскольку стандартный зубной протез обычно изготавливают в нескольких размерах (например, размер S, размер M, размер L и так далее), чтобы он мог быть адаптирован к размерам полости рта стандартных пациентов, заготовку для зубных протезов по настоящему изобретению также предпочтительно изготавливать различных размеров, которые соответствуют этим размерам. То есть, аналогично стандартному зубному протезу, служащему эталоном расположения «подлежащих резке элементов для передних зубов» 3 и «элементов моляров» 4, предпочтительно изготавливают протезы, в которых используют и располагают элементы различного размера.

{0058}

Способ выполнения заготовки для зубных протезов 1 (1А, 1В) не ограничен, и может быть использован любой из различных способов, таких как литье под давлением, прессование в форме и стереолитография с использованием 3D-принтера. С точки зрения эффективного массового производства предпочтительно использовать так называемый метод формования со вставкой, при котором «подлежащие резке элементы для передних зубов» 3 и «элементы моляров» 4, подготовленные заранее, располагают в заранее определенных положениях в форме, имеющей заданную форму, и заполняют форму термически расплавленной (термически размягченной) смолой, служащей материалом протезной пластинки.

{0059}

До этого момента была описана заготовка для зубных протезов по настоящему изобретению, в которой используют подлежащий резке элемент для передних зубов по настоящему изобретению, но подлежащий резке элемент для передних зубов по настоящему изобретению этим не ограничен. Например, неправильный прикус возникает преимущественно в том случае, когда позиционное соотношение верхней и нижней челюстей имеет отклонение из-за плохого роста, или тому подобного, челюстей, а в момент выполнения зубных протезов передние зубы нижней челюсти часто отклонены в направлении вперед-назад в позиционном соотношении верхней и нижней челюстей, но вряд ли существует случай, когда наклон передних зубов верхней челюсти необходим, и регулировка угла передних зубов верхней челюсти не всегда необходима. В связи с этим вместо использования подлежащего резке элемента для передних зубов по настоящему изобретению в заготовке для зубных протезов верхней челюсти по настоящему изобретению можно использовать подлежащий резке элемент для передних зубов с углом поворота для первой траектории виртуальной подлежащей резке части искусственных зубов, установленным на угол менее 5° в переднем и заднем направлении.

{0060}

Далее заготовку для зубных протезов по настоящему изобретению, включающую заготовку для зубных протезов 1, показанную на чертежах, аналогично обычной заготовке для зубных протезов прикрепляют к режущему станку в системе CAD/CAM и вырезают на основе трехмерных данных о форме оригинального зубного протеза или трехмерных данных о форме зубного протеза, полученных с помощью CAD (компьютерного проектирования), а затем подвергают обработке, такой как окончательная полировка, при необходимости, в результате чего может быть выполнен желаемый зубной протез.

Список справочных обозначений

{0061}

1 - заготовка для зубных протезов по настоящему изобретению

1A - заготовка для зубных протезов верхней челюсти

1B - заготовка для зубных протезов нижней челюсти

2 - подлежащая резке часть протезной пластинки

21-23 - углубленная часть или недостающая часть для уменьшения объема резки

3 - подлежащий резке элемент для передних зубов

3A - подлежащая резке часть искусственных зубов

3B - крепежная часть

4 - элемент моляра

5 - искусственный зуб зубного протеза, имеющий стандартную форму переднего зуба (передний зуб заданной формы)

5A - виртуальная подлежащая резке часть искусственных зубов

5B - виртуальная крепежная часть

6 - центр режущего края

7 - первая траектория

8A - крайнее переднее положение

8B - крайнее заднее положение

9 - область перекрывания виртуальной крепежной части

10 - область перекрывания виртуальной подлежащей резке части искусственных зубов.

Группа изобретений относится к заготовке для зубных протезов, подлежащему резке элементу для передних зубов и способу выполнения зубных протезов. Заготовку для зубных протезов получают путем крепления элементов искусственных зубов, состоящих из материала искусственных зубов, и крепежных элементов искусственных зубов к подлежащей резке части протезной пластинки, состоящей из материала протезной пластинки. Элементы искусственных зубов для моляров имеют форму моляров и не требуют резки. Элементы искусственных зубов для передних зубов имеют большую толщину, чем передние зубы, но такую же ширину, как передние зубы. Элементы искусственных зубов для моляров и элементы искусственных зубов для передних зубов расположены в соответствии со схемой расположения соответствующих зубов таким образом, что крепежные части не обнажаются на поверхности при вырезании. Достигается упрощенное и эффективное изготовление зубного протеза, который имеет высокую конгруэнтность, подобно «хорошо подогнанному зубному протезу», выполненному с использованием стандартного зубного протеза и полученному посредством вышеупомянутых корректировок, и который не имеет следов ремонта после корректировки. 3 н. и 4 з.п. ф-лы, 5 ил.

1. Заготовка для зубных протезов, содержащая:

подлежащую резке часть протезной пластинки, выполненную из материала протезной пластинки;

подлежащие резке элементы для передних зубов, каждый из которых имеет конструкцию, в которой соединены подлежащая резке часть искусственных зубов, выполненная из материала искусственного зуба, и крепежная часть для крепления подлежащей резке части искусственных зубов к подлежащей резке части протезной пластинки; и

элементы моляров, каждый из которых имеет конструкцию, в которой соединены открытая часть, выполненная из материала искусственного зуба, имеющая форму моляра и не требующая резки, и крепежная часть для крепления открытой части к подлежащей резке части протезной пластинки, причем подлежащие резке элементы для передних зубов и элементы моляров прикреплены к подлежащей резке части протезной пластинки и при этом расположены с образованием схем расположения соответствующих зубов,

где каждая из подлежащих резке частей искусственных зубов в подлежащих резке элементах для передних зубов имеет такую форму, что толщина, определяемая как расстояние между губной поверхностью и язычной поверхностью подлежащей резке части искусственных зубов, превышает толщину соответствующего переднего зуба, а ширина, определяемая как расстояние между мезиальной поверхностью и дистальной поверхностью подлежащей резке части искусственных зубов, равна ширине зуба, и

где каждая из крепежных частей в подлежащих резке элементах для передних зубов соединена с подлежащим резке элементом для передних зубов так, чтобы избежать обнажения на поверхности при резке подлежащей резке части искусственных зубов в подлежащем резке элементе для передних зубов и подлежащей резке части протезной пластинки.

2. Заготовка для зубных протезов по п. 1, причем заготовка для зубных протезов представляет собой заготовку для зубных протезов верхней или нижней челюсти, в которой подлежащие резке элементы для передних зубов, соответствующие, соответственно, левому и правому центральным резцам, боковым резцам и клыкам, элементы моляров, соответствующие, соответственно, левому и правому первым премолярам, вторым премолярам, первым молярам и вторым молярам, прикреплены к подлежащей резке части протезной пластинки в соответствии со схемой расположения зубов верхней или нижней челюсти.

3. Заготовка для зубных протезов по п. 1, причем в подлежащей резке части протезной пластинки области пришеечных частей в альвеолярных частях, в которых закреплены элементы моляров, не требуют резки, и в подлежащей резке части протезной пластинки в альвеолярных частях, в которых закреплены подлежащие резке элементы для передних зубов, сформированы межзубные сосочки.

4. Заготовка для зубных протезов по п. 1, причем подлежащая резке часть протезной пластинки имеет дисковидную форму с углубленной частью или недостающей частью для уменьшения объема резки.

5. Подлежащий резке элемент для передних зубов для заготовки для зубных протезов, имеющей подлежащую резке часть протезной пластинки, выполненную из материала протезной пластинки,

причем подлежащий резке элемент для передних зубов имеет конструкцию, в которой соединены подлежащая резке часть искусственных зубов, выполненная из материала искусственного зуба, и крепежная часть для крепления подлежащей резке части искусственных зубов к подлежащей резке части протезной пластинки,

где в подлежащем резке элементе для передних зубов подлежащая резке часть искусственных зубов удовлетворяет следующему условию 1, а крепежная часть удовлетворяет следующему условию 2:

Условие 1

когда определено, что в искусственном зубе зубного протеза, имеющем форму переднего зуба, соответствующую подлежащему резке элементу для передних зубов, открытая часть, не покрытая десной, представляет собой виртуальную подлежащую резке часть искусственных зубов, часть, покрытая десной, представляет собой виртуальную крепежную часть, сторона губной поверхности представляет собой переднюю сторону, сторона язычной поверхности представляет собой заднюю сторону, направление, перпендикулярное направлению вперед-назад и проходящее через мезиальную поверхность и дистальную поверхность, представляет собой латеральное направление, и направление, перпендикулярное направлению вперед-назад и латеральному направлению, представляет собой вертикальное направление,

форма подлежащей резке части искусственных зубов, представленная с использованием системы координат, ось x которой представляет собой направление, параллельное части, соответствующей режущему краю в виртуальной подлежащей резке части искусственных зубов, ось y которой представляет собой направление вперед-назад, перпендикулярное оси x, и ось z которой представляет собой вертикальное направление, перпендикулярное оси x и оси y, является идентичной форме первой траектории, которую совершает виртуальная подлежащая резке часть искусственных зубов, когда искусственный зуб зубного протеза расположен так, что его центральная часть режущего края совпадает с началом координат, и поворачивается вокруг оси x, являющейся осью вращения, на заданный угол в диапазоне от 5 до 25° в переднем направлении и на заданный угол в диапазоне от 5 до 25° в заднем направлении, или является идентичной форме второй траектории, которая получается, когда первая траектория дополнительно перемещается вперед и назад на заданную длину в диапазоне 2 мм или менее; и

Условие 2

когда определено, что в первой траектории или второй траектории область, в которой область, занимаемая виртуальной крепежной частью в состоянии, когда искусственный зуб зубного протеза находится в крайнем переднем положении, и область, занимаемая виртуальной крепежной частью в состоянии, когда искусственный зуб зубного протеза находится в крайнем заднем положении, перекрываются друг с другом, представляет собой область перекрывания виртуальной крепежной части, и область, в которой область, занимаемая виртуальной подлежащей резке частью искусственных зубов в состоянии, когда искусственный зуб зубного протеза находится в крайнем переднем положении, и область, занимаемая виртуальной подлежащей резке частью искусственных зубов в состоянии, когда искусственный зуб зубного протеза находится в крайнем заднем положении, перекрываются друг с другом, представляет собой область перекрывания виртуальной подлежащей резке части искусственных зубов,

крепежная часть расположена внутри области перекрывания виртуальной крепежной части или области перекрывания виртуальной подлежащей резке части искусственных зубов в первой траектории или второй траектории.

6. Заготовка для зубных протезов по п. 1, в которой подлежащий резке элемент для передних зубов представляет собой подлежащий резке элемент для передних зубов по п. 5.

7. Способ выполнения зубных протезов, представляющий собой способ резки заготовки для протезной пластинки посредством технологии CAD/CAM с использованием трехмерных данных о форме оригинального зубного протеза, форма которого скорректирована для соответствия пациенту, для выполнения зубного протеза, имеющего форму, идентичную форме оригинального зубного протеза, где заготовку для зубных протезов по п. 1 используют в качестве заготовки для протезной пластинки.
