Огнезащитный и защитный от гнили состав для древесины на основе моноэтаноламина Российский патент 2025 года по МПК B27K3/52

Предлагаемое техническое решение относится к составам, содержащим антиоксиданты; составам, замедляющим химические реакции, в частности к огнезащитным составам для образования огнезащитных покрытий по древесине, и может быть использовано для нанесения покрытий деревянных конструкций в целях повышения их огнестойкости и защиты от гнили.

Известен биоогнезащитный состав (Патент РФ №2552691). Состав содержит: фенилборная кислота - 6,67; моноэтаноламин - 3,33; вода - остальное. При хранении данного состава образуется осадок. Производство данной рецептуры является материалоемким, так как фенилборная кислота является дорогостоящим реактивом, производимым за рубежом.

Ближайшим к предлагаемому техническому решению огнезащитным составом, принятом авторами за прототип, является огнезащитная композиция водорастворимого огнебиозащитного состава «КСИЛОСТАТ», состоящая из борной кислоты Н₃ВО₃, воды и моноэтаноламина (Патент РФ №2421327). Состав содержит, масс. %: борная кислота - 5-25, моноэтаноламин - 5-25, вода остальное.

Главное отличие предлагаемого состава от приведенного состоит в многокомпонентности и расширении функциональности. Введение в состав медного купороса и йода обеспечивает дополнительную защиту древесины от гнили.

Целью предлагаемого технического решения является:

- удешевление состава, использование компонентов отечественного производства;

- стабилизация свойств в процессе его транспортировки и хранения;

- расширение ассортимента составов, применяемых для получения огнезащитных и защитных от гнили покрытий.

Сущность предлагаемого технического решения состоит в следующем.

Моноэтаноламин, йод и медный купорос являются биоцидными компонентами, обеспечивающими защитную от гнили способность древесине, обработанной полученным составом. Предлагается огнезащитный и защитный состав от гнили для древесины, включающий компоненты в соотношении, масс. %:

борная кислота 40 моноэтаноламин 15 медный купорос 5 йод 1 вода остальное

Огнезащитный и защитный от гнили состав позволяет:

1) снизить импортозависимость, удешевить состав;

2) стабилизировать свойства в процессе его транспортировки и хранения;

3) повысить качество получения огнезащитного и защитного от гнили покрытия;

4) увеличить ассортимент наполнителей, используемых для получения огнезащитных и защитных от гнили покрытий.

Предлагаемый огнезащитный состав получают путем тщательного перемешивания моноэтаноламина с измельченным йодом, медным купоросом, борной кислотой и водой.

В молекуле моноэтаноламина имеются неподеленные электронные пары: одна - на атоме азота аминогруппы, другая - на атоме кислорода гидроксильной группы. Поэтому моноэтаноламин в водной среде образует комплекс голубого цвета с ионами меди (II). Кроме того, моноэтаноламин повышает растворимость йода и медного купороса.

Борная кислота использована в качестве огнезащитного компонента полученного состава. Она также способна взаимодействовать с моноэтаноламином, обладающим свойствами слабого основания за счет неподеленной электронной пары на атоме азота аминогруппы.

Для получения огнезащитного и защитного от гнили покрытия полученную смесь наносят кистью или с помощью распыляющего аппарата.

Оценка огнезащитной эффективности состава производилась при испытаниях согласно ГОСТ 53292-2009 «Огнезащитные составы и вещества для древесины и материалов на ее основе».

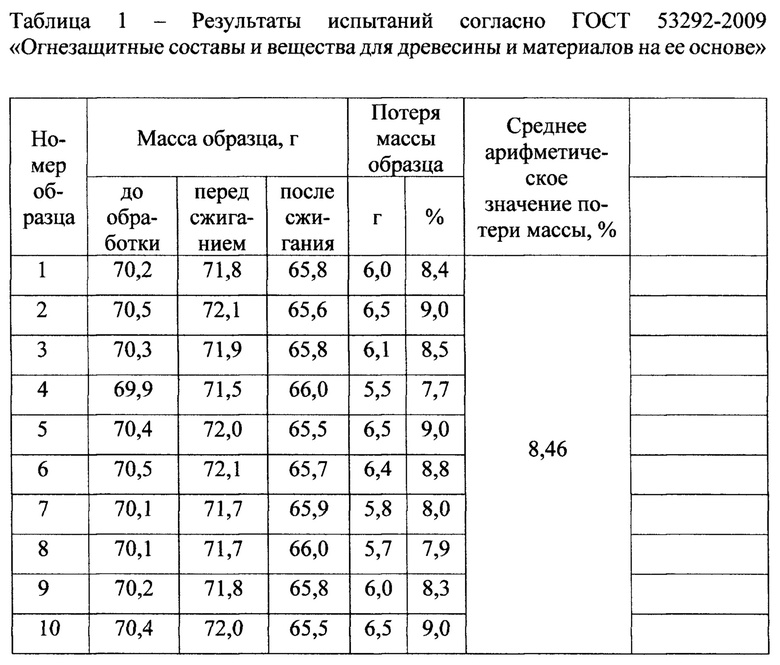

По результатам огневых испытаний разработанный состав относится ко второй группе огнезащитной эффективности при расходе 300 г/м² (табл. 1).

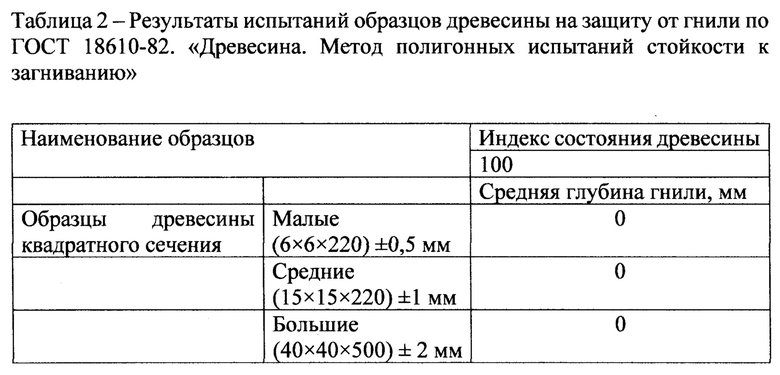

Разработанный состав согласно ГОСТ 18610-82. «Древесина. Метод полигонных испытаний стойкости к загниванию» при однократном нанесении обеспечивает наивысшую стойкость от гнили по данным испытаний (табл. 2).

Разработанный огнезащитный состав является составом смешанной химической природы. Он относится ко второй группе огнезащитной эффективности и обеспечивает наивысшую стойкость к загниванию.

Изобретение относится к области строительных материалов, в частности к огнезащитным составам для древесины, и может быть использовано для нанесения покрытий на деревянные конструкции в целях повышения их огнестойкости и защиты от гнили. Предлагаемый огнезащитный и защитный от гнили состав для древесины содержит борную кислоту, моноэтаноламин, медный купорос, йод и воду при следующем содержании компонентов, масс. %: борная кислота - 40; моноэтаноламин - 15; медный купорос - 5; йод - 1; вода - остальное. Использование изобретения позволяет расширить ассортимент составов, используемых для получения огнезащитных и защитных от гнили покрытий. Состав является составом смешанной химической природы, обеспечивает эффективное огнезащитное покрытие и высокую стойкость древесины к загниванию. 2 табл.

Огнезащитный и защитный от гнили состав для древесины, включающий моноэтаноламин, борную кислоту и воду, отличающийся тем, что в него вводят медный купорос и йод при следующем отношении компонентов, масс. %: борная кислота - 40; моноэтаноламин - 15; медный купорос - 5; йод - 1; вода - остальное.
