Область техники, к которой относится изобретение
Настоящая заявка относится, в общем, к области технологий связи и, в частности, к способу и устройству связи.
Уровень техники
Стандарт 802.11 является общим стандартом для беспроводной локальной сети (wireless local area network, WLAN). В настоящее время Институт инженеров по электротехнике и электронике (institute of electrical and electronics engineers, IEEE) обсуждает стандарт 802.11be следующего поколения после 802.11ax. По сравнению с предыдущим стандартом 802.11ax, стандарт 802.11be поддерживает чрезвычайно высокую пропускную способность (extremely high throughput, EHT) при передаче данных. В дальнейшем станция, поддерживающая стандарт 802.11ax, но не поддерживающая стандарт 802.11be, для краткости называется станцией с высокой эффективностью (High Efficient, HE), и станция, поддерживающая стандарт 802.11be, для краткости называется станцией EHT.
В стандарте 802.11ax точка доступа (access point, AP) может инициировать, используя запускающий кадр, станцию для выполнения передачи по восходящей линии связи. В сценарии, к которому применим стандарт 802.11 следующего поколения, для обеспечения совместимости запускающий кадр следует использовать для инициирования станции HE и станции EHT для одновременного выполнения передачи по восходящей линии связи.
В дополнение к этому, максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11ax, составляет 160 МГц, и максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11be, составляет 320 МГц. В сценарии, к которому применим стандарт 802.11 следующего поколения, для передачи более широкой полосы пропускания следует использовать запускающий кадр, чтобы инициировать станцию EHT для выполнения передачи по восходящей линии связи в полосе пропускания, превышающей 160 МГц.
Таким образом, как сделать так, чтобы запускающий кадр имел возможность инициировать станцию для выполнения передачи по восходящей линии связи в полосе пропускания, превышающей 160 МГц, при сохранении совместимости запускающего кадра, является актуальной технической задачей, требующей решения в отрасли связи.
Сущность изобретения
Настоящая заявка предоставляет способ и устройство связи, позволяющие запускающему кадру иметь возможность запускать станцию EHT для выполнения передачи по восходящей линии связи в полосе пропускания, превышающей 160 МГц, при обеспечении совместимости запускающего кадра.
Согласно первому аспекту предусмотрен способ связи, включающий в себя: выработку запускающего кадра, где запускающий кадр включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации; четвертое поле пользовательской информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков указывает выделить ресурс частотной области; часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации до того, как первое поле пользовательской информации будет расположено в первичном канале 160 МГц, и часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации после того, как первое поле пользовательской информации будет расположено во вторичном канале 160 МГц; и четвертое поле пользовательской информации используется для инициирования станции отправить ответного кадра; и отправку запускающего кадра.
Основываясь на вышеизложенном решении, с одной стороны первое поле пользовательской информации существует в поле списка пользовательской информации запускающего кадра, и первое поле пользовательской информации может использоваться для определения частотной области 160 МГц, в которой конкретно указан ресурс частотной области с помощью подполя выделения ресурсных блоков в другом поле пользовательской информации, так что ресурсный блок выделяется первой станции в частотной области 320 МГц с использованием запускающего кадра. С другой стороны, нет необходимости добавлять один бит в подполе выделения ресурсных блоков в четвертом поле пользовательской информации. Это гарантирует то, что запускающий кадр, предоставленный в настоящей заявке, может поддерживать совместимость с запускающим кадром в стандарте 802.11ax.
В возможном варианте способ дополнительно включает в себя: прием кадра MAC восходящей линии связи одной или более станций, где кадр MAC отправляется на ресурсе частотной области, выделенном подполем выделения ресурсных блоков в четвертом поле пользовательской информации; и затем отправку кадра подтверждения.
В возможном варианте значение в подполе AID в первом поле пользовательской информации является первым заданным значением, и первое заданное значение может быть любым из значений от 2008 до 2044 или от 2046 до 4095.
В возможном варианте поле пользовательской информации, чье значение в поле AID равно 4095, включает в себя первое поле указателя; если значение первого поля указателя является первым значением, поле пользовательской информации, чье значение в поле AID равно 4095, является полем пользовательской информации, используемым для заполнения запускающего кадра; и если значение первого поля указателя является вторым значением, поле пользовательской информации, чье поле AID равно 4095, является первым полем пользовательской информации.
В возможном варианте подполе выделения ресурсных блоков занимает восемь битов, биты B1-B7 в восьми битах совместно указывают ресурс частотной области, используемый станцией, и бит B0 в восьми битах указывает то, расположена ли часть или весь ресурс частотной области, выделенный битами B1-B7, в первичном канале 80 МГц или вторичном канале 80 МГц.
В возможном варианте количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции.
В возможном варианте запускающий кадр включает в себя третье поле пользовательской информации, третье поле пользовательской информации переносит общую информацию о первой станции, и первая станция поддерживает стандарт 802.11 после стандарта 802.11ax. Таким образом, запускающий кадр использует третье поле пользовательской информации для переноса дополнительной общей информации, которая должна быть считана первой станцией, так что нет необходимости добавлять некоторое количество битов к полю общей информации запускающего кадра, тем самым обеспечивая совместимость запускающего кадра, предоставленного в настоящей заявке, с запускающим кадром в стандарте 802.11ax. Другими словами, запускающий кадр, предоставленный в настоящей заявке, может инициировать первую станцию выполнять передачу по восходящей линии связи и может также инициировать вторую станцию выполнять передачу по восходящей линии связи.
В возможном варианте третье поле пользовательской информации включает в себя одно или несколько из следующего: (1) первое подполе, где первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; (2) второе подполе, где второе подполе указывает шаблон прокалывания; (3) третье подполе, где третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи; и (4) четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
В возможном варианте, если первое подполе занимает один бит, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, пропускная способность восходящей линии связи составляет 160 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте, если первое подполе занимает два бита, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, пропускная способность восходящей линии связи составляет 160 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
Согласно второму аспекту предусмотрен способ связи. Способ включает в себя: прием запускающего кадра, где запускающий кадр включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации; четвертое поле пользовательской информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков указывает выделить ресурс частотной области; часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации до того, как первое поле пользовательской информации будет расположено в первичном канале 160 МГц, и часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации после того, как первое поле пользовательской информации будет расположено во вторичном канале 160 МГц; и четвертое поле пользовательской информации используется для инициирования станции отправить ответного кадра; и синтаксический анализ запускающего кадра.
В возможном варианте способ дополнительно включает в себя: отправку кадра MAC восходящей линии связи, где кадр MAC отправляется на ресурсе частотной области, выделенном подполем выделения ресурсных блоков в четвертом поле пользовательской информации; и прием кадра подтверждения.
В возможном варианте значение в подполе AID в первом поле пользовательской информации является первым заданным значением, и первое заданное значение может принимать любое из значений от 2008 до 2044 или от 2046 до 4095.
В возможном варианте поле пользовательской информации, чье значение в поле AID равно 4095, включает в себя первое поле указателя; если значение первого поля указателя является первым значением, поле пользовательской информации, чье значение в поле AID равно 4095, является полем пользовательской информации, используемым для заполнения запускающего кадра; и если значение первого поля указателя является вторым значением, поле пользовательской информации, чье поле AID равно 4095, является первым полем пользовательской информации.
В возможном варианте подполе выделения ресурсных блоков занимает восемь битов, биты B1-B7 в восьми битах совместно указывают ресурс частотной области, используемый станцией, и бит B0 в восьми битах указывает то, расположена ли часть или весь ресурс частотной области, выделенный битами B1-B7, в первичном канале 80 МГц или во вторичном канале 80 МГц.
В возможном варианте количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции.
В возможном варианте запускающий кадр включает в себя третье поле пользовательской информации, третье поле пользовательской информации переносит общую информацию о первой станции, и первая станция поддерживает стандарт 802.11 после стандарта 802.11ax.
В возможном варианте третье поле пользовательской информации включает в себя одно или несколько из следующего: (1) первое подполе, где первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; (2) второе подполе, где второе подполе указывает шаблон прокалывания; (3) третье подполе, где третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи; и (4) четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
В возможном варианте, если первое подполе занимает один бит, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, пропускная способность восходящей линии связи составляет 160 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте, если первое подполе занимает два бита, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, пропускная способность восходящей линии связи составляет 160 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
Согласно третьему аспекту предусмотрен способ связи. Способ включает в себя: выработку запускающего кадра, где запускающий кадр включает в себя третье поле пользовательской информации, третье поле пользовательской информации содержит общую информацию о первой станции, и первая станция поддерживает стандарт 802.11 после стандарта 802.11ax; и затем отправку запускающего кадра.
В возможном варианте способ дополнительно включает в себя: прием кадра MAC восходящей линии связи от одной или более станций, где кадр MAC отправляется на ресурсе частотной области, выделенном подполем выделения ресурсных блоков в четвертом поле пользовательской информации; и затем отправку кадра подтверждения.
В возможном варианте третье поле пользовательской информации включает в себя одно или несколько из следующего: (1) первое подполе, где первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; (2) второе подполе, где второе подполе указывает шаблон прокалывания; (3) третье подполе, где третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи; и (4) четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
В возможном варианте, если первое подполе занимает один бит, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, пропускная способность восходящей линии связи составляет 160 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте, если первое подполе занимает два бита, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, пропускная способность восходящей линии связи составляет 160 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
В возможном варианте запускающий кадр включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации; четвертое поле пользовательской информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков указывает выделить ресурс частотной области; часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации до того, как первое поле пользовательской информации будет расположено в первичном канале 160 МГц, и часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации после того, как первое поле пользовательской информации будет расположено во вторичном канале 160 МГц; и четвертое поле пользовательской информации используется для инициирования станции отправить ответного кадра.
В возможном варианте значение в подполе AID в первом поле пользовательской информации является первым заданным значением, и первое заданное значение может принимать любое из значений от 2008 до 2044 или от 2046 до 4095.
В возможном варианте поле пользовательской информации, чье значение в поле AID равно 4095, включает в себя первое поле указателя; если значение первого поля указателя является первым значением, поле пользовательской информации, чье значение в поле AID равно 4095, является полем пользовательской информации, используемым для заполнения запускающего кадра; и если значение первого поля указателя является вторым значением, поле пользовательской информации, чье поле AID равно 4095, является первым полем пользовательской информации.
В возможном варианте подполе выделения ресурсных блоков занимает восемь битов, биты B1-B7 в восьми битах совместно указывают ресурс частотной области, используемый станцией, и бит B0 в восьми битах указывает то, расположена ли часть или весь ресурс частотной области, выделенный битами B1-B7, в первичном канале 80 МГц или во вторичном канале 80 МГц.
В возможном варианте количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции.
Согласно четвертому аспекту предусмотрен способ связи. Способ включает в себя: прием запускающего кадра, где запускающий кадр включает в себя третье поле пользовательской информации, третье поле пользовательской информации содержит общую информацию о первой станции, и первая станция поддерживает стандарт 802.11 после стандарта 802.11ax; и затем синтаксический анализ запускающего кадра.
В возможном варианте способ дополнительно включает в себя: отправку кадра MAC восходящей линии связи, где кадр MAC отправляется на ресурсе частотной области, выделенном подполем выделения ресурсных блоков в четвертом поле пользовательской информации; и прием кадра подтверждения.
В возможном варианте третье поле пользовательской информации включает в себя одно или несколько из следующего: (1) первое подполе, где первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; (2) второе подполе, где второе подполе указывает шаблон прокалывания; (3) третье подполе, где третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи; и (4) четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
В возможном варианте, если первое подполе занимает один бит, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, пропускная способность восходящей линии связи составляет 160 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте, если первое подполе занимает два бита, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, пропускная способность восходящей линии связи составляет 160 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
В возможном варианте запускающий кадр включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации; четвертое поле пользовательской информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков указывает выделить ресурс частотной области; часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации до того, как первое поле пользовательской информации будет расположено в первичном канале 160 МГц, и часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации после того, как первое поле пользовательской информации будет расположено во вторичном канале 160 МГц; и четвертое поле пользовательской информации используется для инициирования станции отправить ответного кадра.
В возможном варианте значение в подполе AID в первом поле пользовательской информации является первым заданным значением, и первое заданное значение может принимать любое из значений от 2008 до 2044 или от 2046 до 4095.
В возможном варианте поле пользовательской информации, чье значение в поле AID равно 4095, включает в себя первое поле указателя; если значение первого поля указателя является первым значением, поле пользовательской информации, чье значение в поле AID равно 4095, является полем пользовательской информации, используемым для заполнения запускающего кадра; и если значение первого поля указателя является вторым значением, поле пользовательской информации, чье поле AID равно 4095, является первым полем пользовательской информации.
В возможном варианте подполе выделения ресурсных блоков занимает восемь битов, биты B1-B7 в восьми битах совместно указывают ресурс частотной области, используемый станцией, и бит B0 в восьми битах указывает то, расположена ли часть или весь ресурс частотной области, выделенный битами B1-B7, в первичном канале 80 МГц или во вторичном канале 80 МГц.
В возможном варианте количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции.
Согласно пятому аспекту предоставлен способ связи. Способ включает в себя: выработку PPDU нисходящей линии связи, где PPDU нисходящей линии связи включает в себя кадр MAC, соответствующий одной или более первым станциям; кадр MAC, соответствующий первой станции, включает в себя поле управления TRS, поле управления TRS включает в себя поле управляющей информации, поле управляющей информации включает в себя подполе выделения ресурсных блоков, и весь или часть ресурса частотной области, указанного блоком ресурсов подполе выделения, расположена в канале 160 МГц, по которому передается кадр MAC, который переносит поле выделения ресурсных блоков в поле управления TRS; и затем отправку PPDU по нисходящей линии связи.
В возможном варианте способ дополнительно включает в себя: прием ответного кадра, отправленного одной или несколькими станциями.
Согласно шестому аспекту предусмотрен способ связи. Способ включает в себя: прием PPDU нисходящей линии связи, где PPDU нисходящей линии связи включает в себя кадр MAC, соответствующий одной или более первым станциям, кадр MAC, соответствующий первой станции, включает в себя поле управления TRS, поле управления TRS включает в себя поле управляющей информации, Поле управляющей информации включает в себя подполе выделения ресурсных блоков, и весь или часть ресурса частотной области, указанного в подполе выделения ресурсных блоков, расположена в канале 160 МГц, по которому передается кадр MAC, который переносит поле выделения ресурсных блоков в поле управлении TRS; и затем выполнение синтаксического анализа PPDU нисходящей линии связи.
В возможном варианте способ дополнительно включает в себя: отправку ответного кадра.
Согласно седьмому аспекту предусмотрено устройство связи, включающее в себя блок обработки и блок связи. Блок обработки выполнен с возможностью выработки запускающего кадра, где запускающий кадр включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации; четвертое поле пользовательской информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков указывает выделить ресурс частотной области; часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации до того, как первое поле пользовательской информации будет расположено в первичном канале 160 МГц, и часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации после того, как первое поле пользовательской информации будет расположено во вторичном канале 160 МГц; и четвертое поле пользовательской информации используется для инициирования станции отправить ответного кадра. Блок связи выполнен с возможностью отправки запускающего кадра.
В возможном варианте блок связи дополнительно выполнен с возможностью: приема кадра MAC восходящей линии связи от одной или более станций, где кадр MAC отправляется на ресурсе частотной области, выделенном подполем выделения ресурсных блоков в четвертом поле пользовательской информации; и затем отправку кадра подтверждения.
В возможном варианте значение в подполе AID в первом поле пользовательской информации является первым заданным значением, и первое заданное значение представляет собой любое из значений от 2008 до 2044 или от 2046 до 4095.
В возможном варианте поле пользовательской информации, чье значение в поле AID равно 4095, включает в себя первое поле указателя; если значение первого поля указателя является первым значением, поле пользовательской информации, чье значение в поле AID равно 4095, является полем пользовательской информации, используемым для заполнения запускающего кадра; и если значение первого поля указателя является вторым значением, поле пользовательской информации, чье поле AID равно 4095, является первым полем пользовательской информации.
В возможном варианте подполе выделения ресурсных блоков занимает восемь битов, биты B1-B7 в восьми битах совместно указывают ресурс частотной области, используемый станцией, и бит B0 в восьми битах указывает то, расположена ли часть или весь ресурс частотной области, выделенного битами B1-B7, в первичном канале 80 МГц или во вторичном канале 80 МГц.
В возможном варианте количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции.
В возможном варианте запускающий кадр включает в себя третье поле пользовательской информации, третье поле пользовательской информации переносит общую информацию о первой станции, и первая станция поддерживает стандарт 802.11 после стандарта 802.11ax.
В возможном варианте третье поле пользовательской информации включает в себя одно или несколько из следующего: (1) первое подполе, где первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; (2) второе подполе, где второе подполе указывает шаблон прокалывания; (3) третье подполе, где третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи; и (4) четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
В возможном варианте, если первое подполе занимает один бит, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, пропускная способность восходящей линии связи составляет 160 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте, если первое подполе занимает два бита, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, пропускная способность восходящей линии связи составляет 160 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
Согласно восьмому аспекту предусмотрено устройство связи, включающее в себя блок обработки и блок связи. Блок связи выполнен с возможностью приема запускающего кадра, где запускающий кадр включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации; четвертое поле пользовательской информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков указывает выделить ресурс частотной области; часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации до того, как первое поле пользовательской информации будет расположено в первичном канале 160 МГц, и часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации после того, как первое поле пользовательской информации будет расположено во вторичном канале 160 МГц; и четвертое поле пользовательской информации используется для инициирования станции отправить ответного кадра. Блок обработки выполнен с возможностью синтаксического анализа запускающего кадра.
В возможном варианте блок связи дополнительно выполнен с возможностью: отправки кадра MAC восходящей линии связи, где кадр MAC отправляется на ресурсе частотной области, выделенном подполем выделения ресурсных блоков в четвертом поле пользовательской информации; и приема кадра подтверждения.
В возможном варианте значение в подполе AID в первом поле пользовательской информации является первым заданным значением, и первое заданное значение представляет собой любое из значений от 2008 до 2044 или от 2046 до 4095.
В возможном варианте поле пользовательской информации, чье значение в поле AID равно 4095, включает в себя первое поле указателя; если значением первого поля указателя является первым значением, поле пользовательской информации, чье значение в поле AID равно 4095, является полем пользовательской информации, используемым для заполнения запускающего кадра; и если значение первого поля указателя является вторым значением, поле пользовательской информации, чье поле AID равно 4095, является первым полем пользовательской информации.
В возможном варианте подполе выделения ресурсных блоков занимает восемь битов, биты B1-B7 в восьми битах совместно указывают ресурс частотной области, используемый станцией, и бит B0 в восьми битах указывает то, расположена ли часть или весь ресурс частотной области, выделенного битами B1-B7, в первичном канале 80 МГц или во вторичном канале 80 МГц.
В возможном варианте количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции.
В возможном варианте запускающий кадр включает в себя третье поле пользовательской информации, третье поле пользовательской информации переносит общую информацию о первой станции, и первая станция поддерживает стандарт 802.11 после стандарта 802.11ax.
В возможном варианте третье поле пользовательской информации включает в себя одно или несколько из следующего: (1) первое подполе, где первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; (2) второе подполе, где второе подполе указывает шаблон прокалывания; (3) третье подполе, где третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи; и (4) четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
В возможном варианте, если первое подполе занимает один бит, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, пропускная способность восходящей линии связи составляет 160 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте, если первое подполе занимает два бита, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, пропускная способность восходящей линии связи составляет 160 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
Согласно девятому аспекту предусмотрено устройство связи, включающее в себя блок обработки и блок связи. Блок обработки выполнен с возможностью выработки запускающего кадра, где запускающий кадр включает в себя третье поле пользовательской информации, третье поле пользовательской информации содержит общую информацию о первой станции, и первая станция поддерживает стандарт 802.11 после стандарта 802.11ax. Блок связи выполнен с возможностью отправки запускающего кадра.
В возможном варианте блок связи дополнительно выполнен с возможностью: приема кадра MAC восходящей линии связи из одной или более станций, где кадр MAC отправляется на ресурсе частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации; и затем отправку кадра подтверждения.
В возможном варианте третье поле пользовательской информации включает в себя одно или несколько из следующего: (1) первое подполе, где первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; (2) второе подполе, где второе подполе указывает шаблон прокалывания; (3) третье подполе, где третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи; и (4) четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
В возможном варианте, если первое подполе занимает один бит, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, пропускная способность восходящей линии связи составляет 160 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте, если первое подполе занимает два бита, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, пропускная способность восходящей линии связи составляет 160 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
В возможном варианте запускающий кадр включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации; четвертое поле пользовательской информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков указывает выделить ресурс частотной области; часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации до того, как первое поле пользовательской информации будет расположено в первичном канале 160 МГц, и часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации после того, как первое поле пользовательской информации будет расположено во вторичном канале 160 МГц; и четвертое поле пользовательской информации используется для инициирования станции отправить ответного кадра.
В возможном варианте значение в подполе AID в первом поле пользовательской информации является первым заданным значением, и первое заданное значение представляет собой любое из значений от 2008 до 2044 или от 2046 до 4095.
В возможном варианте поле пользовательской информации, чье значение в поле AID равно 4095, включает в себя первое поле указателя; если значение первого поля указателя является первым значением, поле пользовательской информации, чье значение в поле AID равно 4095, является полем пользовательской информации, используемым для заполнения запускающего кадра; и если значение первого поля указателя является вторым значением, поле пользовательской информации, чье поле AID равно 4095, является первым полем пользовательской информации.
В возможном варианте подполе выделения ресурсных блоков занимает восемь битов, биты B1-B7 в восьми битах совместно указывают ресурс частотной области, используемый станцией, и бит B0 в восьми битах указывает то, расположена ли часть или весь ресурс частотной области, выделенного битами B1-B7, в первичном канале 80 МГц или во вторичном канале 80 МГц.
В возможном варианте количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции.
Согласно десятому аспекту предусмотрено устройство связи, включающее в себя блок обработки и блок связи. Блок связи выполнен с возможностью приема запускающего кадра, где запускающий кадр включает в себя третье поле пользовательской информации, третье поле пользовательской информации переносит общую информацию о первой станции, и первая станция поддерживает стандарт 802.11 после стандарта 802.11ax. Блок обработки выполнен с возможностью синтаксического анализа запускающего кадра.
В возможном варианте блок связи дополнительно выполнен с возможностью: отправки кадра MAC восходящей линии связи, где кадр MAC отправляется на ресурсе частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации; и приема кадра подтверждения.
В возможном варианте третье поле пользовательской информации включает в себя одно или несколько из следующего: (1) первое подполе, где первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; (2) второе подполе, где второе подполе указывает шаблон прокалывания; (3) третье подполе, где третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи; и (4) четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
В возможном варианте, если первое подполе занимает один бит, то первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, пропускная способность восходящей линии связи составляет 160 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте, если первое подполе занимает два бита, первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, включая следующие случаи: когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, пропускная способность восходящей линии связи составляет 160 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
В возможном варианте количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
В возможном варианте запускающий кадр включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации; четвертое поле пользовательской информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков указывает выделить ресурс частотной области; часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации до того, как первое поле пользовательской информации будет расположено в первичном канале 160 МГц, и часть или весь ресурс частотной области, выделенный подполем выделения ресурсных блоков в четвертом поле пользовательской информации после того, как первое поле пользовательской информации будет расположено во вторичном канале 160 МГц; и четвертое поле пользовательской информации используется для инициирования станции отправить ответного кадра.
В возможном варианте значение в подполе AID в первом поле пользовательской информации является первым заданным значением, и первое заданное значение может принимать любое из значений от 2008 до 2044 или от 2046 до 4095.
В возможном варианте поле пользовательской информации, чье значение в поле AID равно 4095, включает в себя первое поле указателя; если значение первого поля указателя является первым значением, поле пользовательской информации, чье значение в поле AID равно 4095, является полем пользовательской информации, используемым для заполнения запускающего кадра; и если значение первого поля указателя является вторым значением, поле пользовательской информации, чье поле AID равно 4095, является первым полем пользовательской информации.
В возможном варианте подполе выделения ресурсных блоков занимает восемь битов, биты B1-B7 в восьми битах совместно указывают ресурс частотной области, используемый станцией, и бит B0 в восьми битах указывает то, расположена ли часть или весь ресурс частотной области, выделенного битами B1-B7, в первичном канале 80 МГц или во вторичном канале 80 МГц.
В возможном варианте количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции.
Согласно одиннадцатому аспекту предоставлено устройство связи, включающее в себя блок обработки и блок связи. Блок обработки выполнен с возможностью выработки PPDU нисходящей линии связи, где PPDU нисходящей линии связи включает в себя кадр MAC, соответствующий одной или более первым станциям; кадр MAC, соответствующий первой станции, включает в себя поле управления TRS, поле управления TRS включает в себя поле управляющей информации, поле управляющей информации включает в себя подполе выделения ресурсных блоков, и весь или часть ресурса частотной области, указанного подполем выделения ресурсных блоков, расположена в канале 160 МГц, по которому передается кадр MAC, который переносит поле выделения ресурсных блоков в поле управления TRS. Блок связи выполнен с возможностью отправки PPDU по нисходящей линии связи.
В возможном варианте блок связи дополнительно выполнен с возможностью приема ответного кадра, отправленного одной или несколькими станциями.
Согласно двенадцатому аспекту предоставлено устройство связи, включающее в себя блок обработки и блок связи. Блок обработки выполнен с возможностью приема PPDU нисходящей линии связи, где PPDU нисходящей линии связи включает в себя кадр MAC, соответствующий одной или более первым станциям; кадр MAC, соответствующий первой станции, включает в себя поле управления TRS, поле управления TRS включает в себя поле управляющей информации, поле управляющей информации включает в себя подполе выделения ресурсных блоков, и весь или часть ресурса частотной области, указанного подполем выделения ресурсных блоков, расположена в канале 160 МГц, по которому передается кадр MAC, который переносит поле выделения ресурсных блоков в поле управления TRS. Блок обработки выполнен с возможностью синтаксического анализа PPDU нисходящей линии связи.
В возможном варианте блок обработки дополнительно выполнен с возможностью отправки ответного кадра.
Согласно тринадцатому аспекту предоставлено устройство связи. Устройство связи включает в себя процессор и интерфейс связи, и процессор и интерфейс связи выполнены с возможностью реализации любого способа, предусмотренного в любом из аспектов с первого по шестой. Процессор выполнен с возможностью выполнения действия по обработке в соответствующем способе, и интерфейс связи выполнен с возможностью выполнения действия по приему/отправке в соответствующем способе.
Согласно четырнадцатому аспекту предоставлен машиночитаемый носитель данных. Машиночитаемый носитель данных хранит компьютерные инструкции, и, когда компьютерные инструкции исполняются на компьютере, компьютер получает возможность выполнять любой способ, предусмотренный в любом из аспектов с первого по шестой.
Согласно пятнадцатому аспекту предусмотрен компьютерный программный продукт, включающий в себя компьютерные инструкции. Когда компьютерные инструкции исполняются на компьютере, компьютер получает возможность выполнять любой способ, предусмотренный в любом из аспектов с первого по шестой.
Согласно шестнадцатому аспекту предусмотрена микросхема, включающая в себя схему обработки и вывод приемопередатчика. Схема обработки и вывод приемопередатчика выполнены с возможностью реализации любого способа, предусмотренного в любом из аспектов с первого по шестой. Схема обработки выполнена с возможностью выполнения действия обработки соответствующим способом, и вывод приемопередатчика выполнен с возможностью выполнения действия приема/отправки соответствующим способом.
Следует отметить, что технический эффект, обеспечиваемый любым вариантом в седьмом аспекте по шестнадцатый аспект, относится к техническому эффекту, обеспечиваемому соответствующим вариантом в первом аспекте по шестой аспект. Подробности здесь повторно не описываются.
Краткое описание чертежей

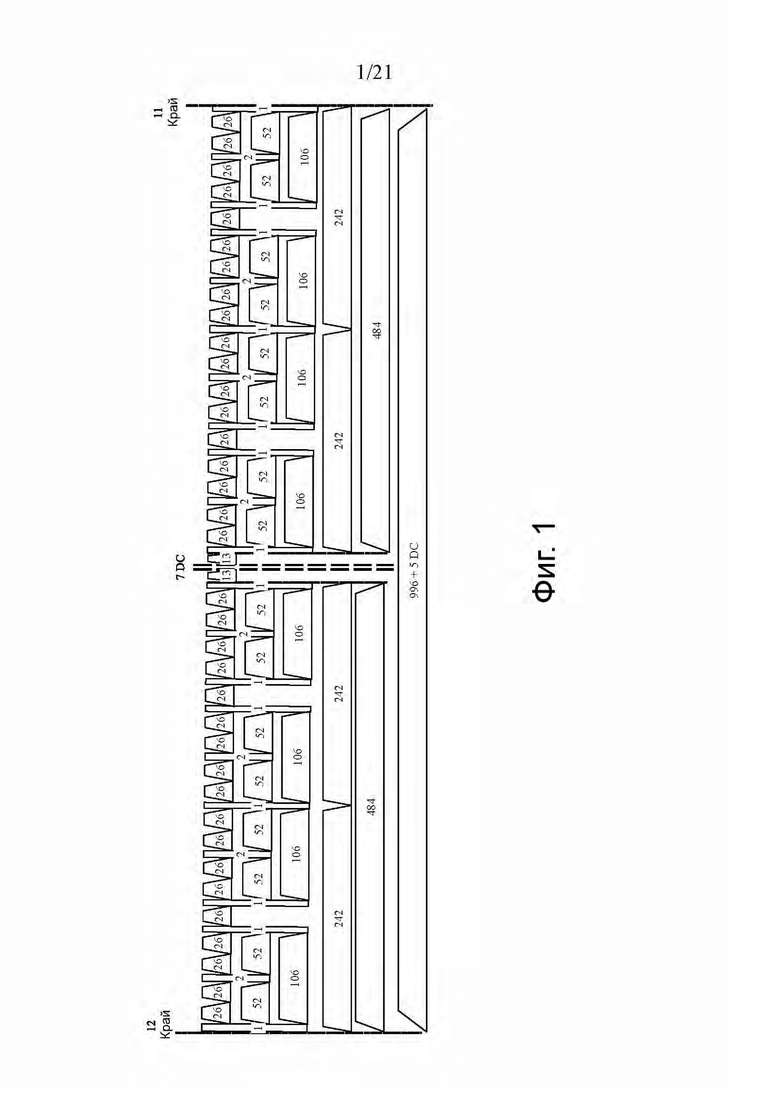

Фиг. 1 - схематичное представление распределения поднесущей в частотном сегменте 80 МГц в стандарте 802.11ax;

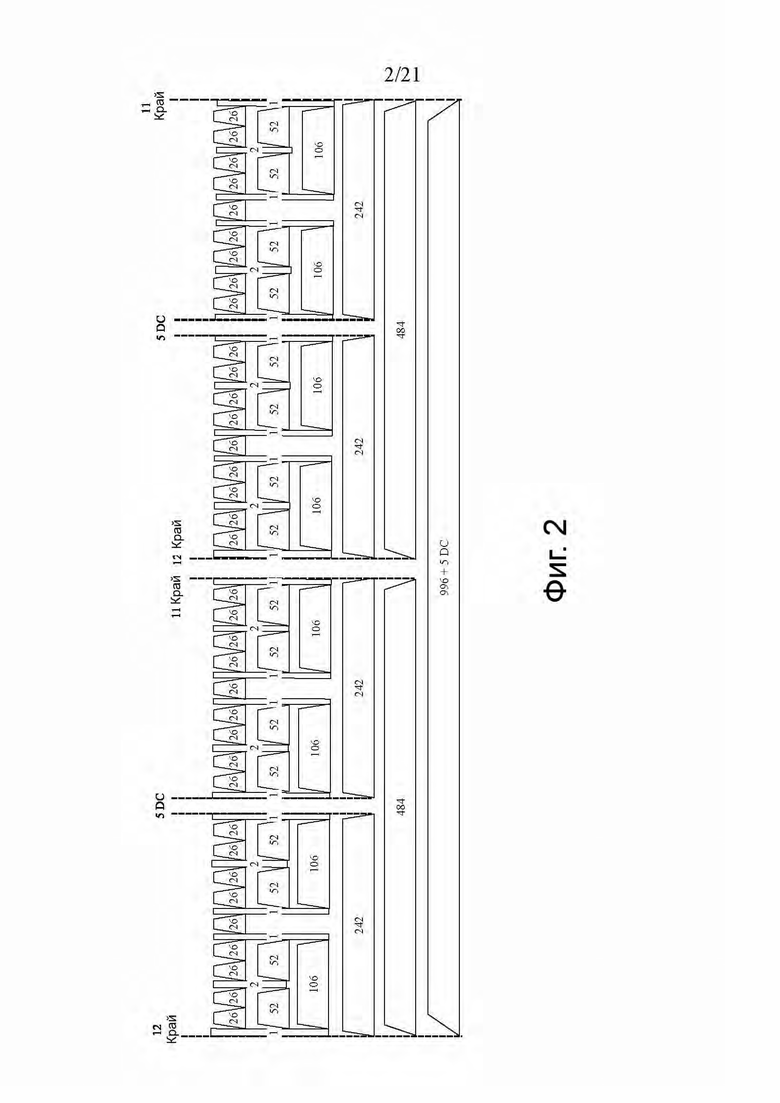

фиг. 2 - схематичное представление распределения поднесущей в частотном сегменте 80 МГц в стандарте 802.11be;
фиг. 3 - схематичное представление статуса распределения каналов в полосе пропускания 160 МГц;

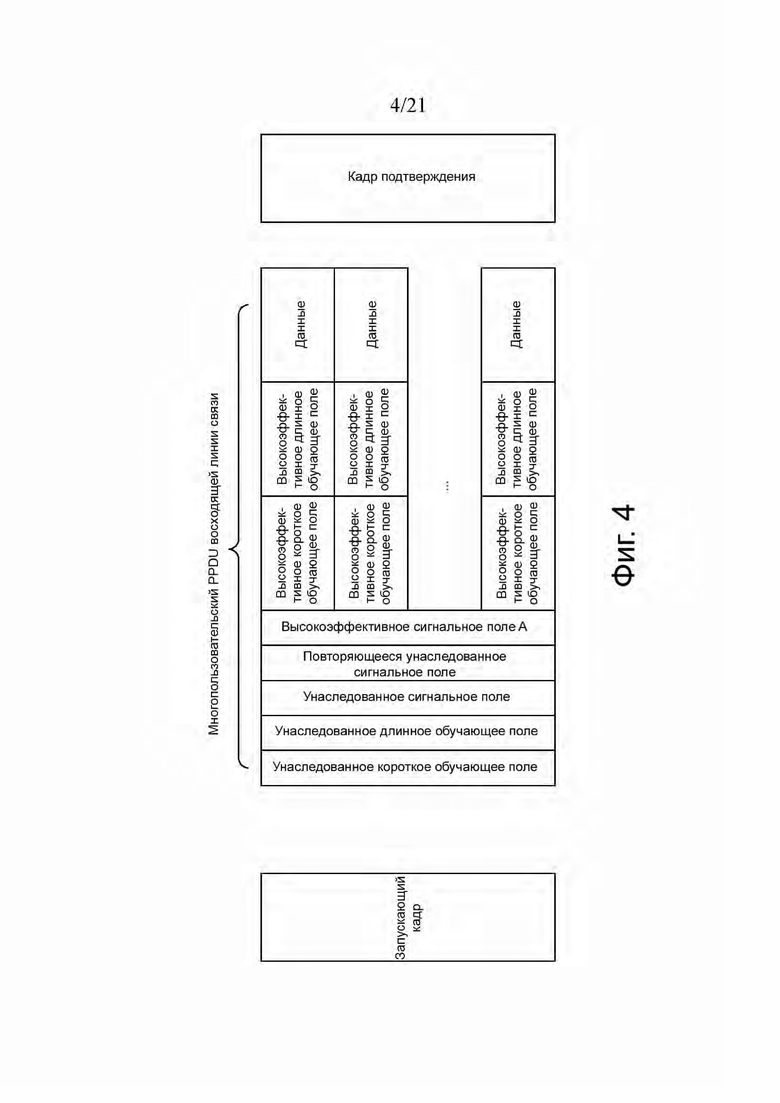

фиг. 4 - блок-схема последовательности операций способа запланированной передачи по восходящей линии связи на основе триггера;

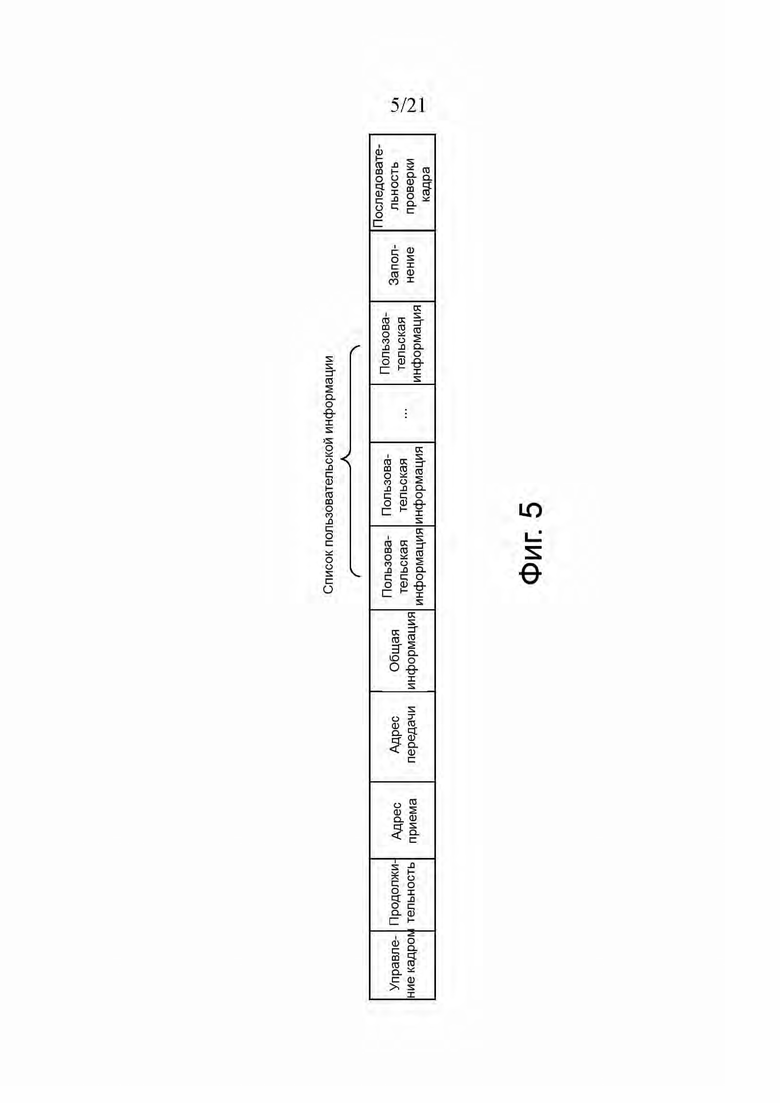

фиг. 5 - схематичное представление формата запускающего кадра в стандарте 802.11ax;

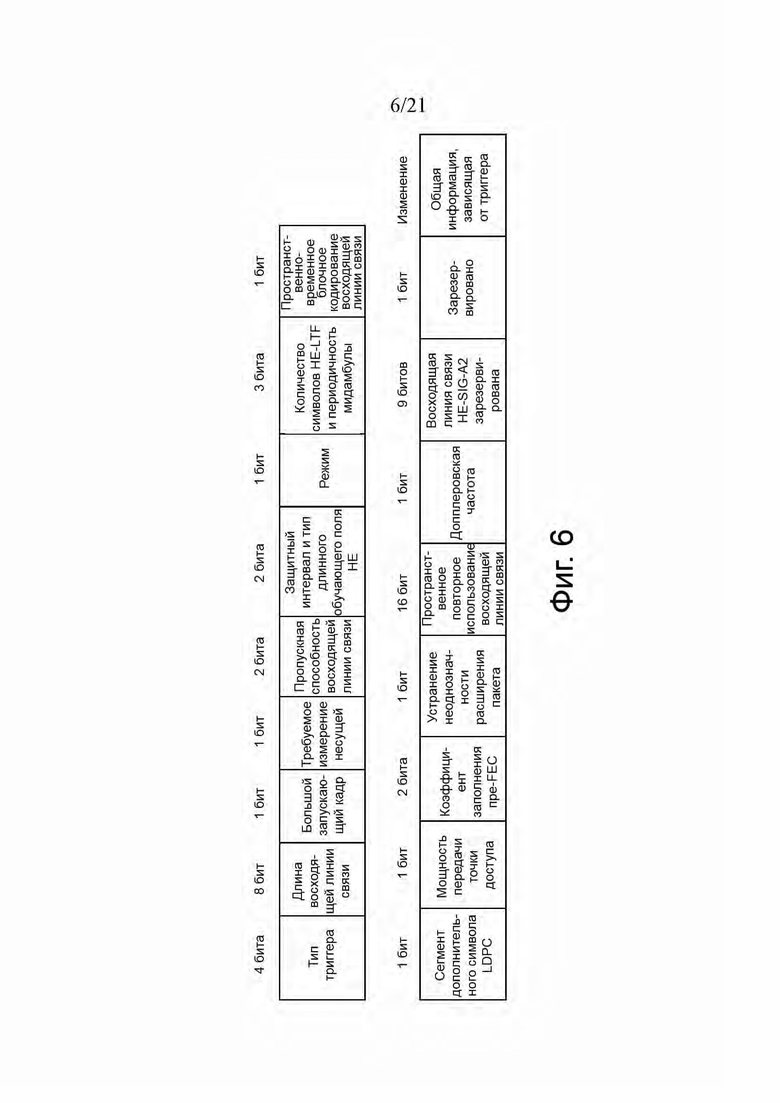

фиг. 6 - схематичное представление структуры поля общей информации запускающего кадра в стандарте 802.11ax;

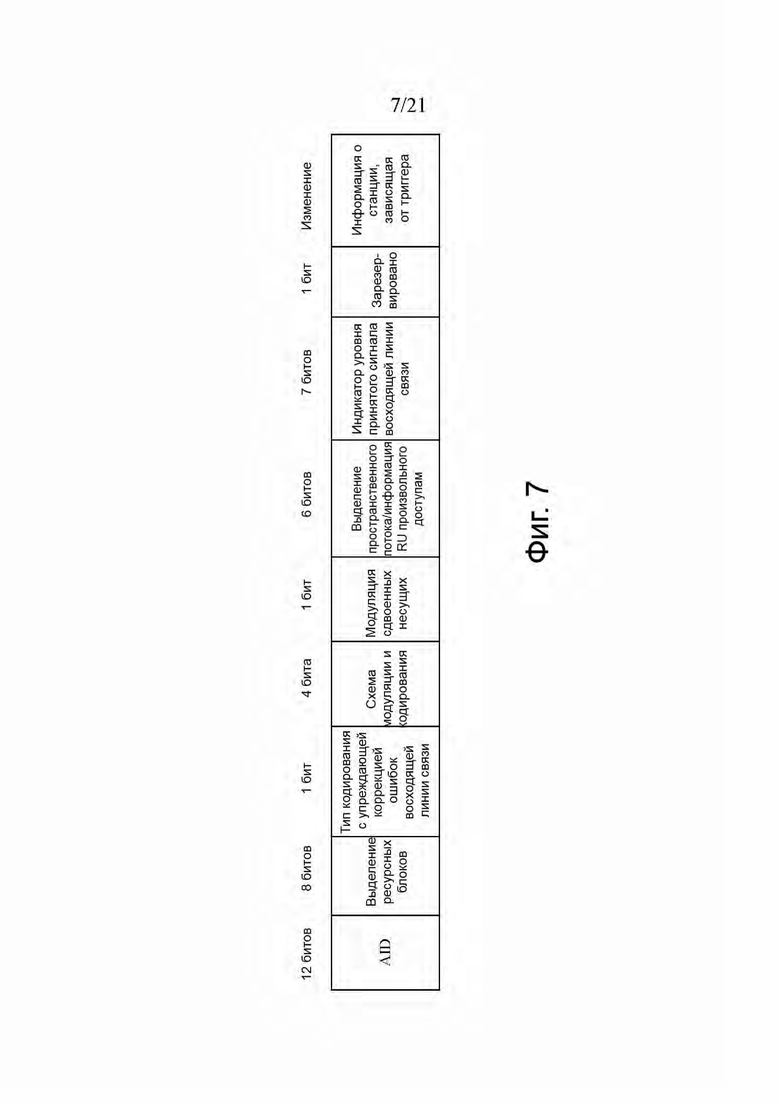

фиг. 7 - схематичное представление структуры поля пользовательской информации запускающего кадра в стандарте 802.11ax;

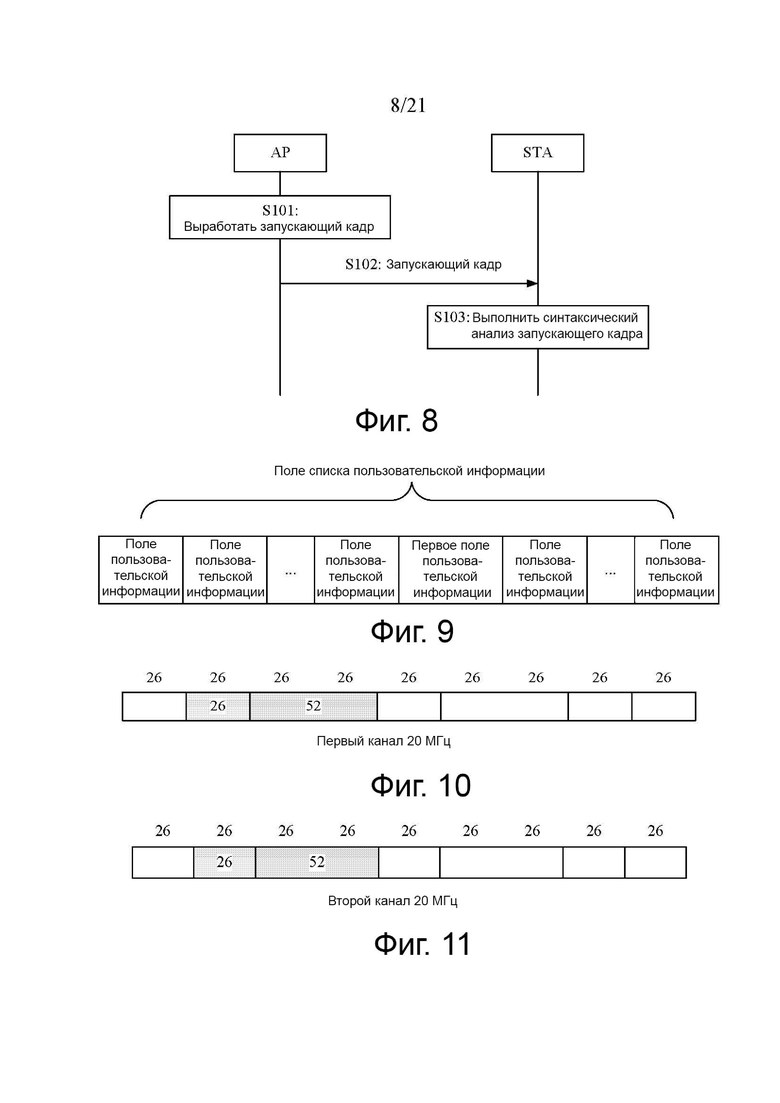

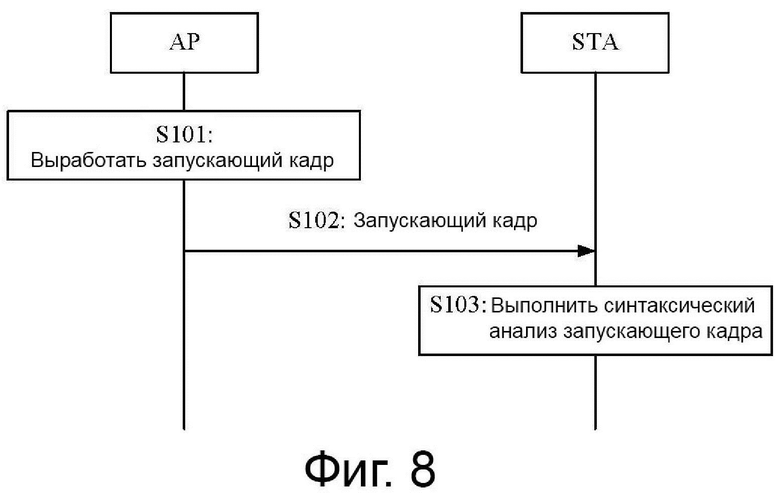

фиг. 8 - блок-схема последовательности операций способа связи согласно варианту осуществления настоящей заявки;
фиг. 9 - схематичное представление структуры поля списка пользовательской информации согласно варианту осуществления настоящей заявки;

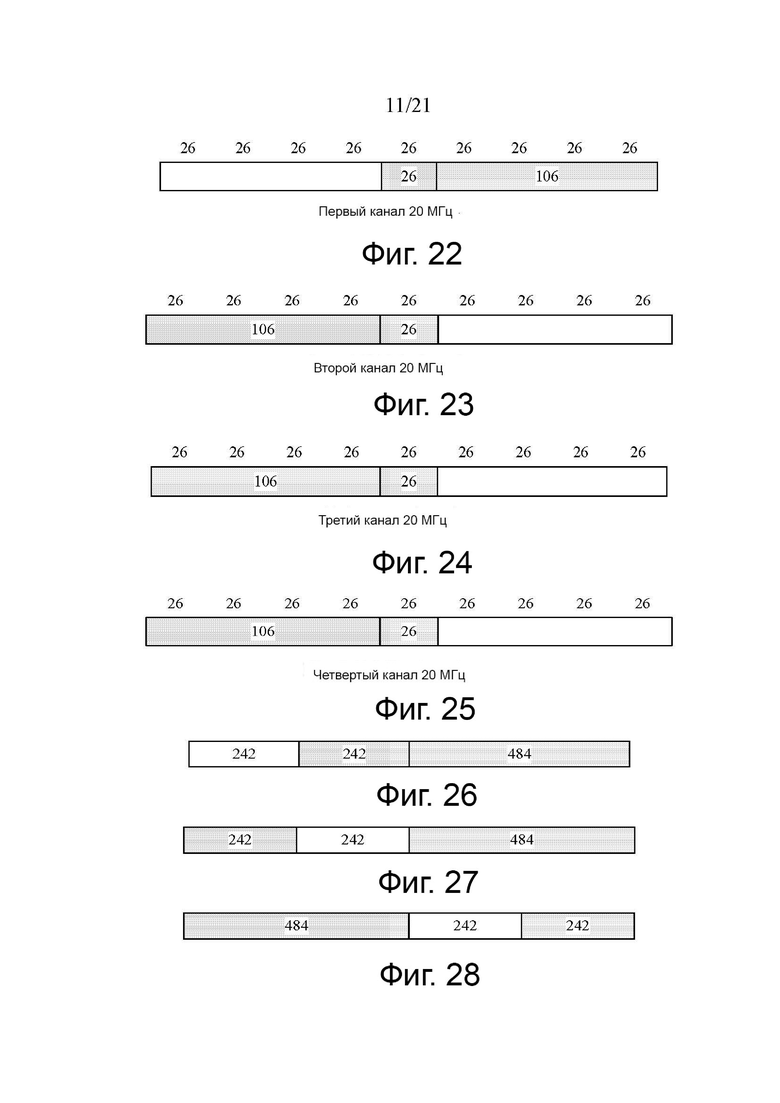

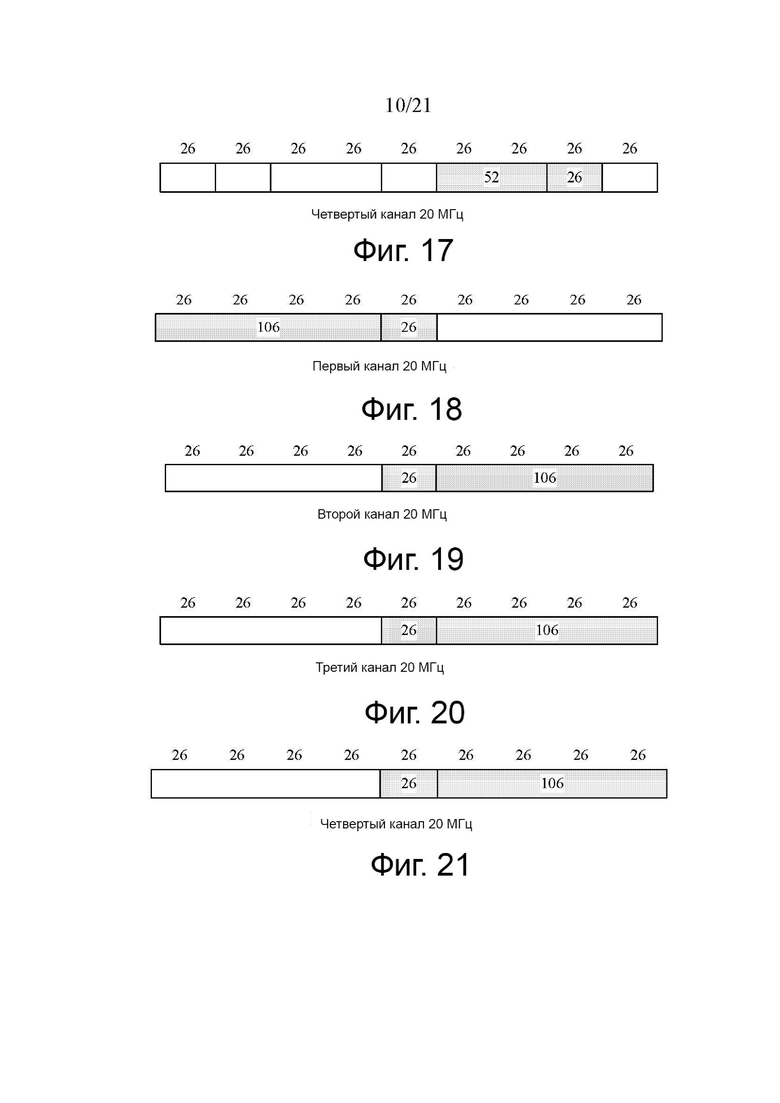

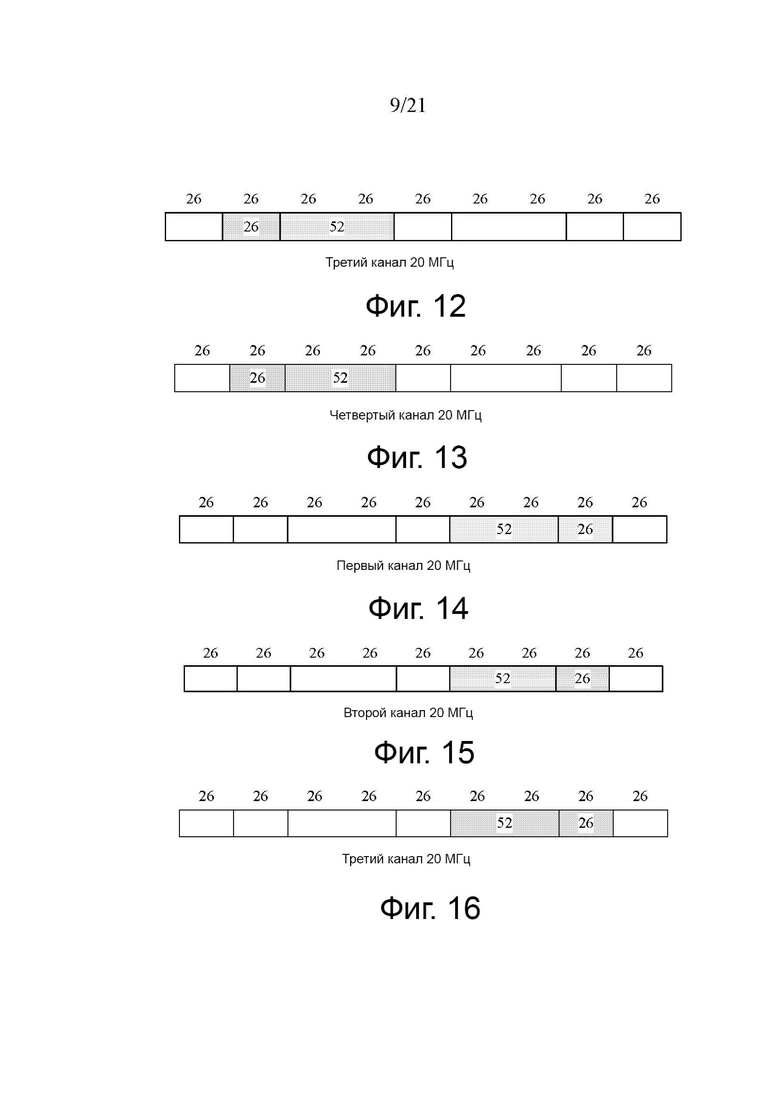

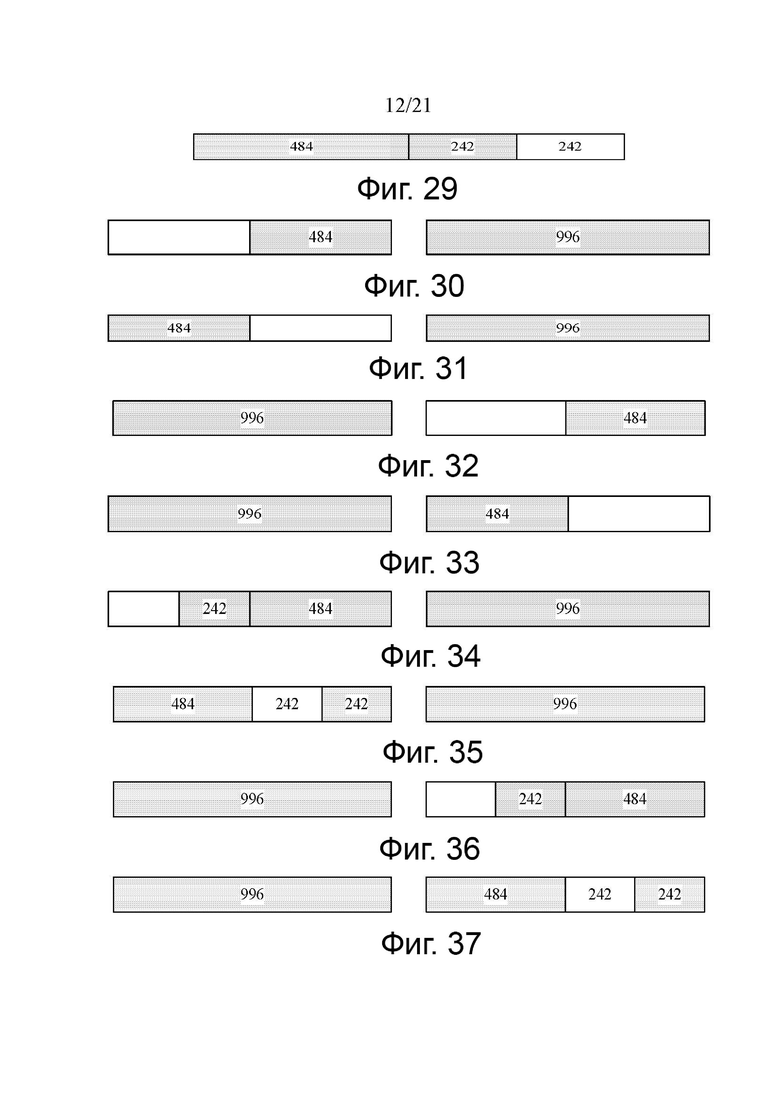

фиг. 10 - фиг. 25 - схематичные представления комбинаций маленьких ресурсных блоков согласно варианту осуществления настоящей заявки;
фиг. 26 - фиг. 29 - схематичные представления комбинаций больших ресурсных блоков в полосе пропускания 80 МГц согласно варианту осуществления настоящей заявки;

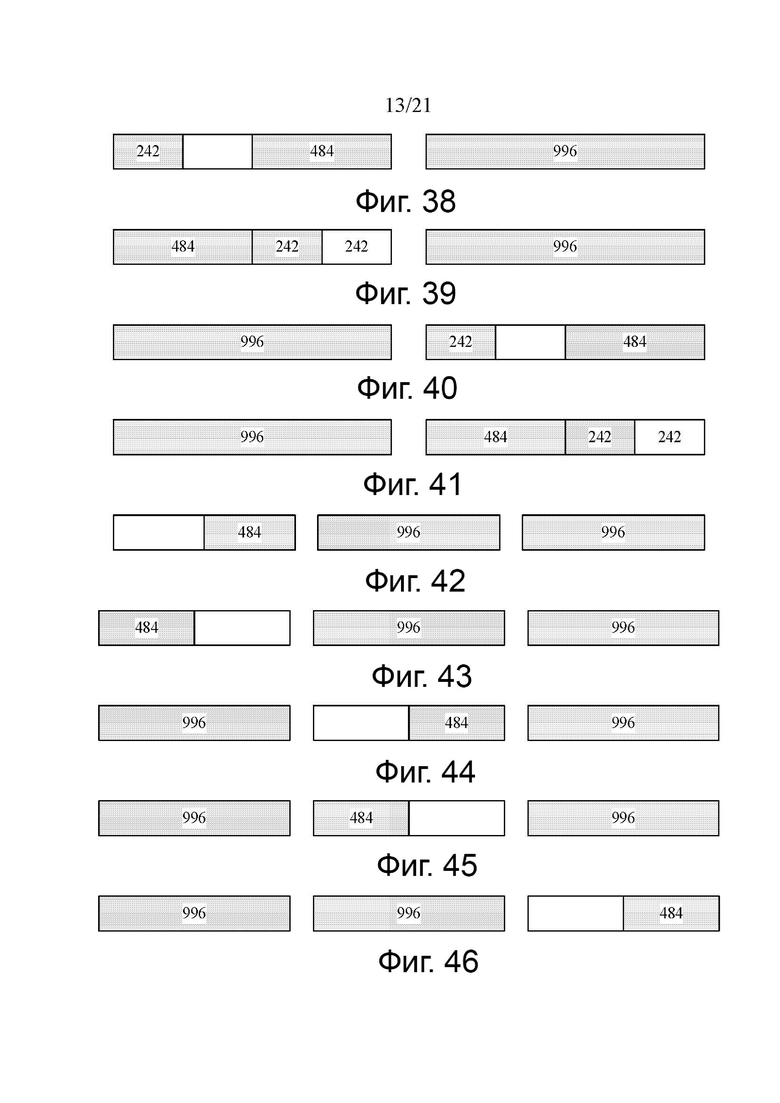

фиг. 30 - фиг. 41 - схематичные представления комбинаций больших ресурсных блоков в полосе пропускания 160 МГц согласно варианту осуществления настоящей заявки;

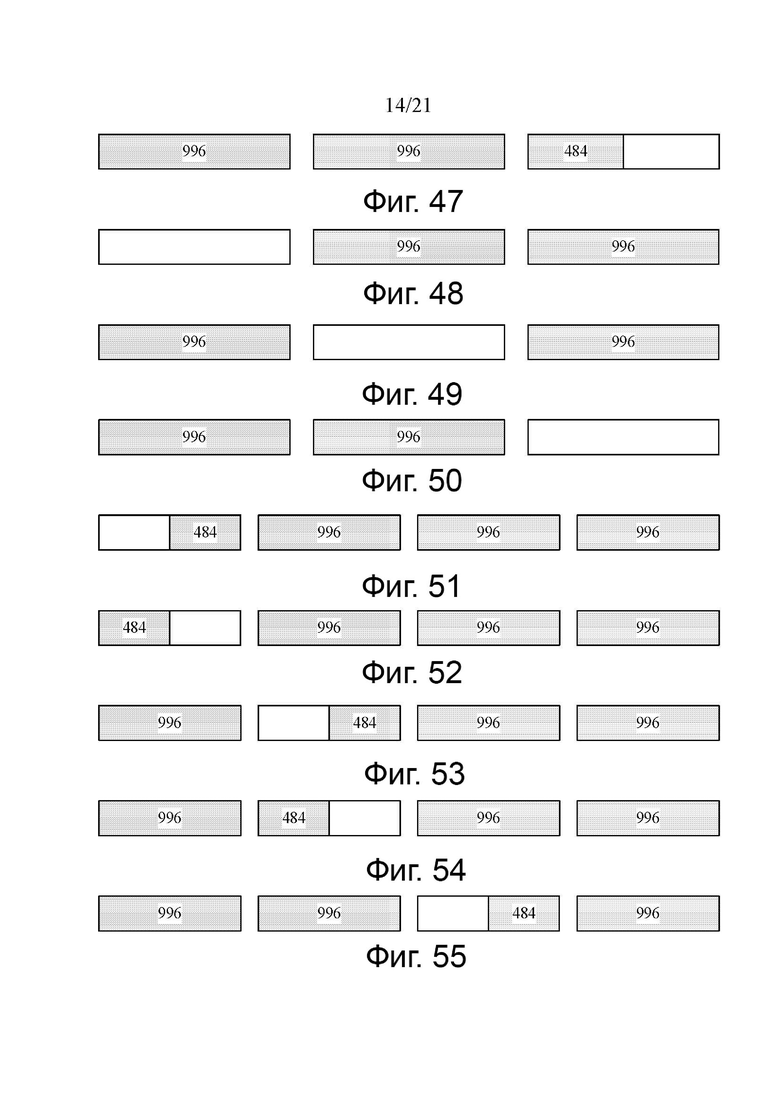

фиг. 42 - фиг. 50 - схематичные представления комбинаций больших ресурсных блоков в полосе пропускания 240 МГц согласно варианту осуществления настоящей заявки;

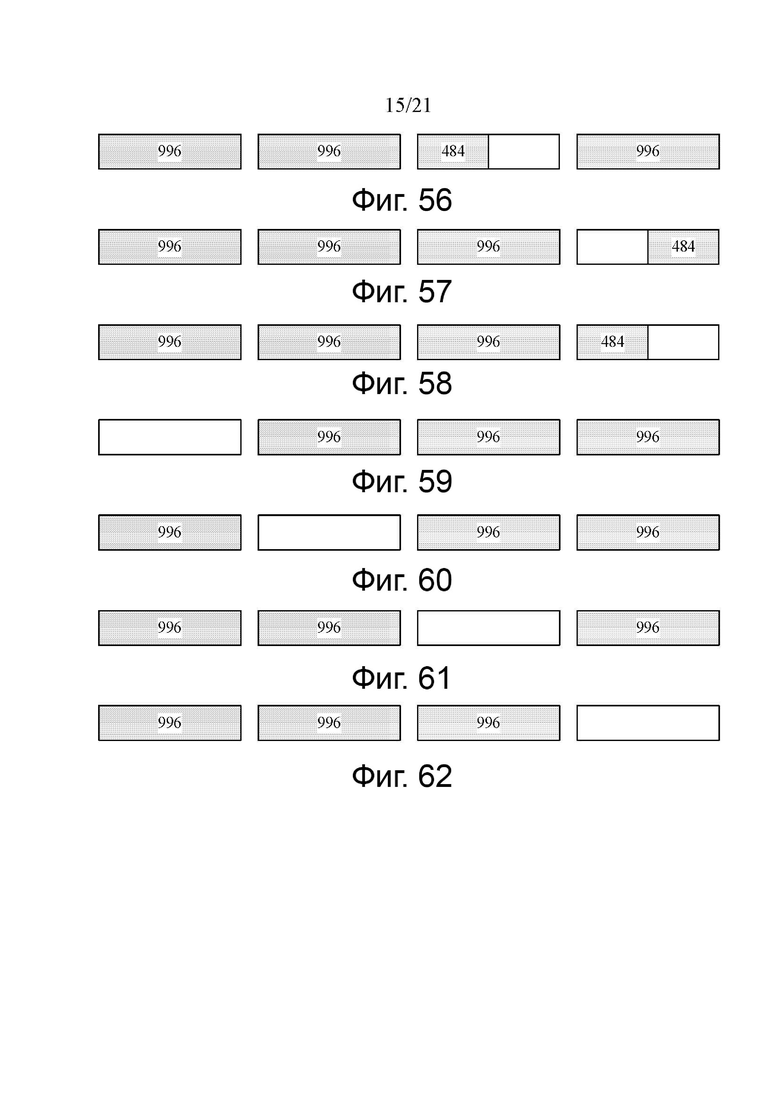

фиг. 51 - фиг. 62 - схематичные представления комбинаций больших ресурсных блоков в полосе пропускания 320 МГц согласно варианту осуществления настоящей заявки;

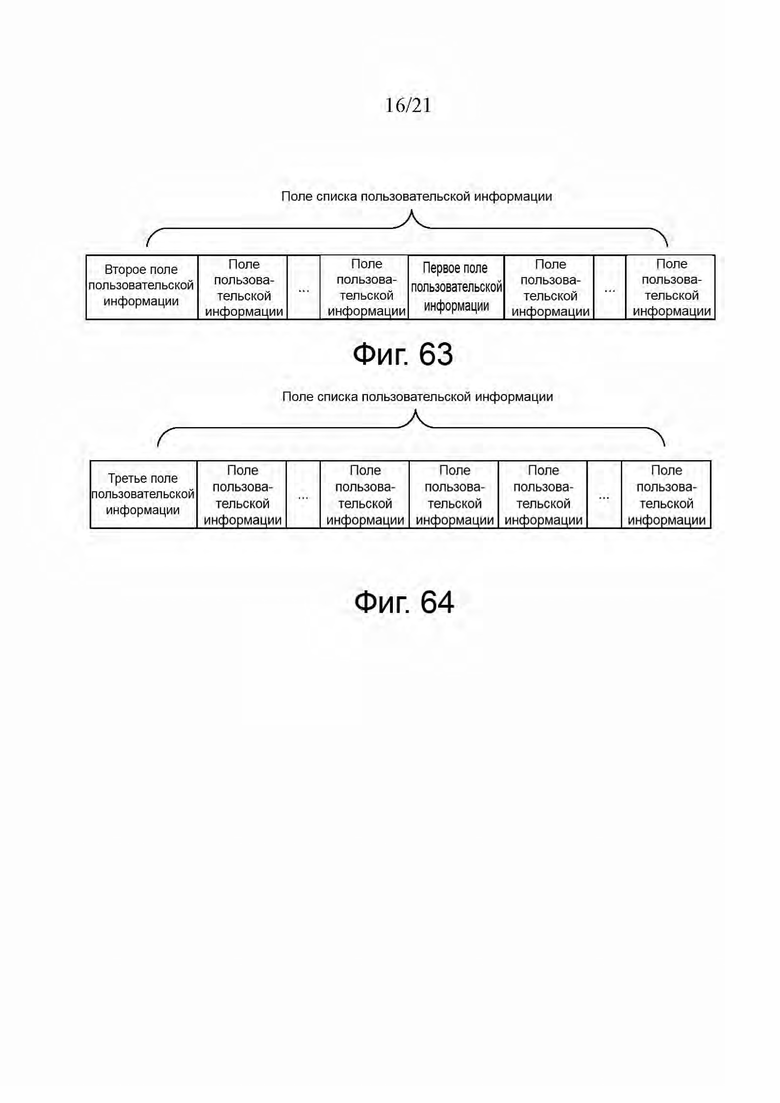

фиг. 63 - схематичное представление структуры поля списка пользовательской информации согласно варианту осуществления настоящей заявки;
фиг. 64 - схематичное представление структуры поля списка пользовательской информации согласно варианту осуществления настоящей заявки;

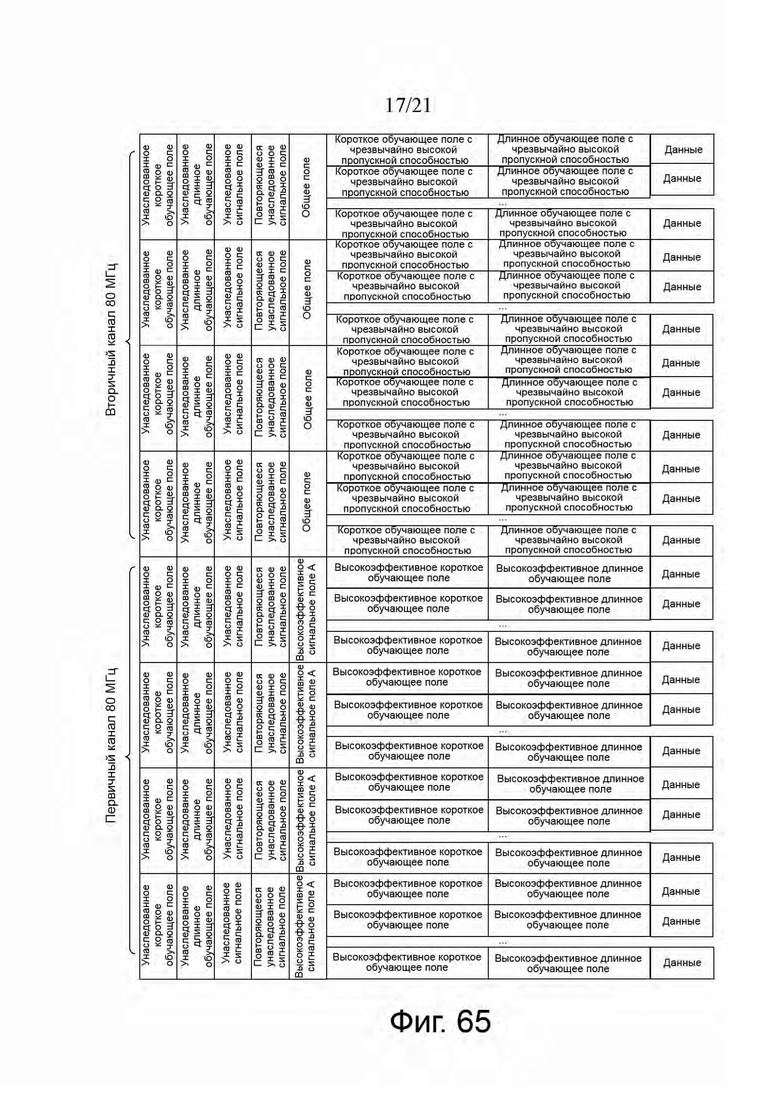

фиг. 65 - схематичное представление структуры многопользовательского PPDU восходящей линии связи согласно варианту осуществления настоящей заявки;

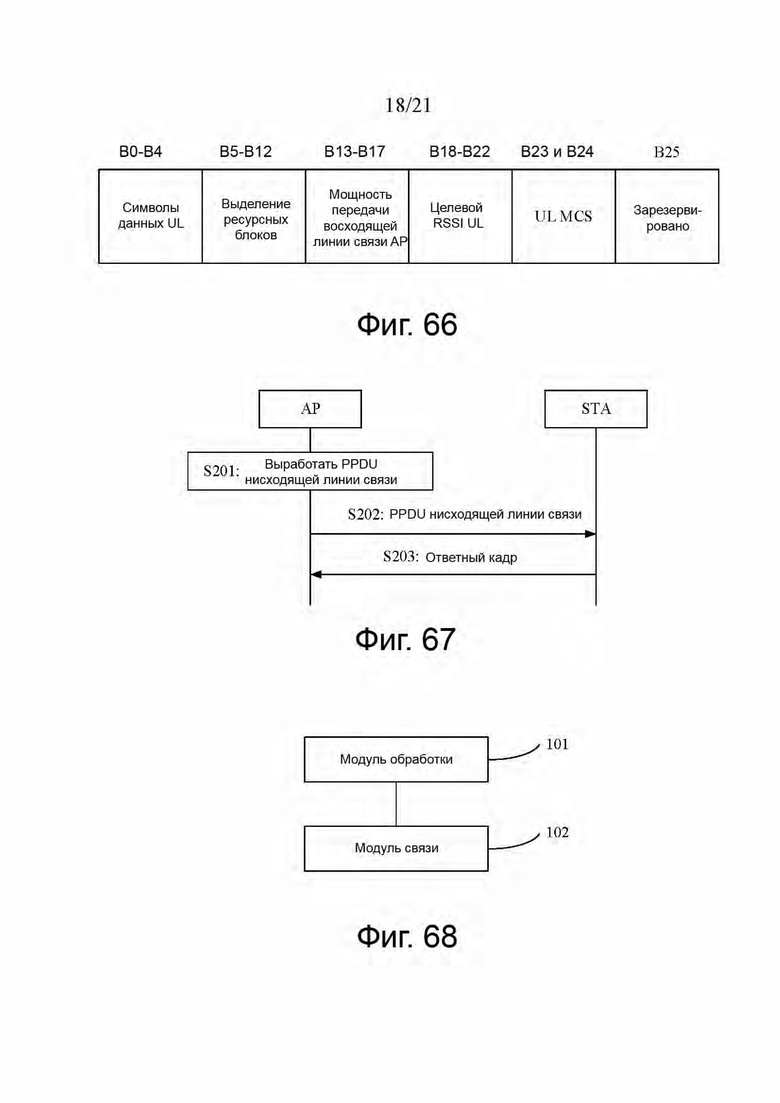

фиг. 66 - схематичное представление структуры поля управляющей информации в стандарте 802.11ax;
фиг. 67 - блок-схема последовательности операций способа связи согласно варианту осуществления настоящей заявки;

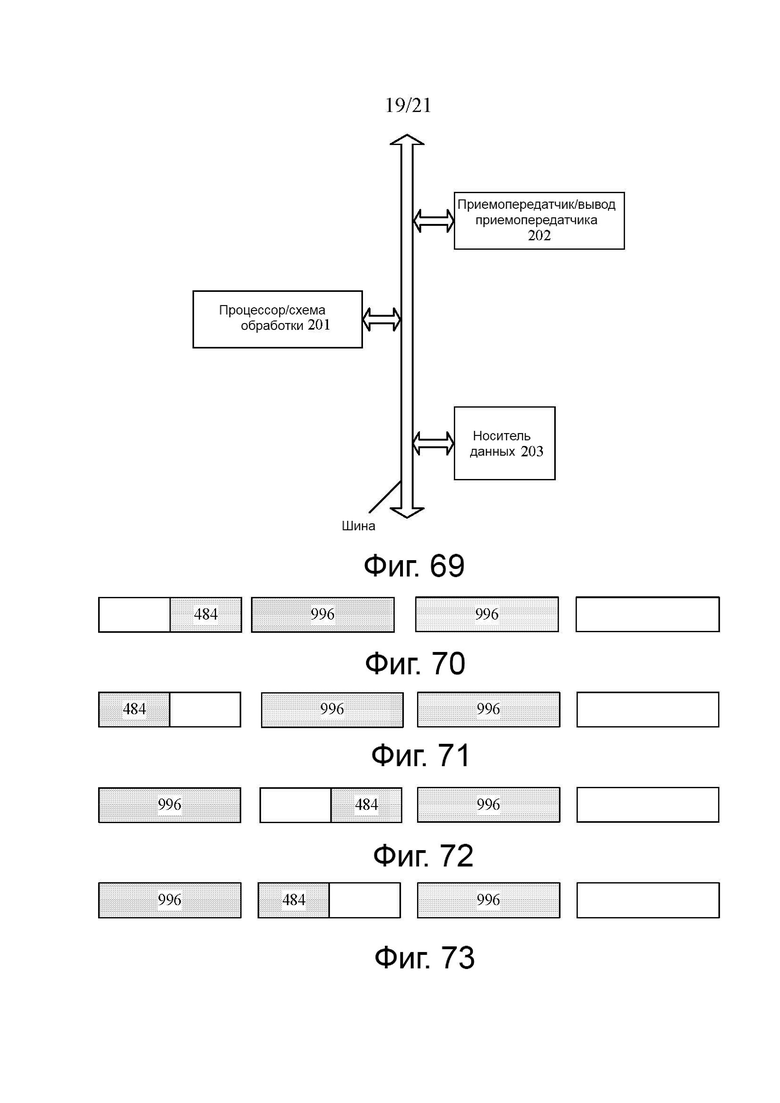

фиг. 68 - схематичное представление структуры устройства связи согласно варианту осуществления настоящей заявки;
фиг. 69 - схематичное представление структуры устройства связи согласно варианту осуществления настоящей заявки;

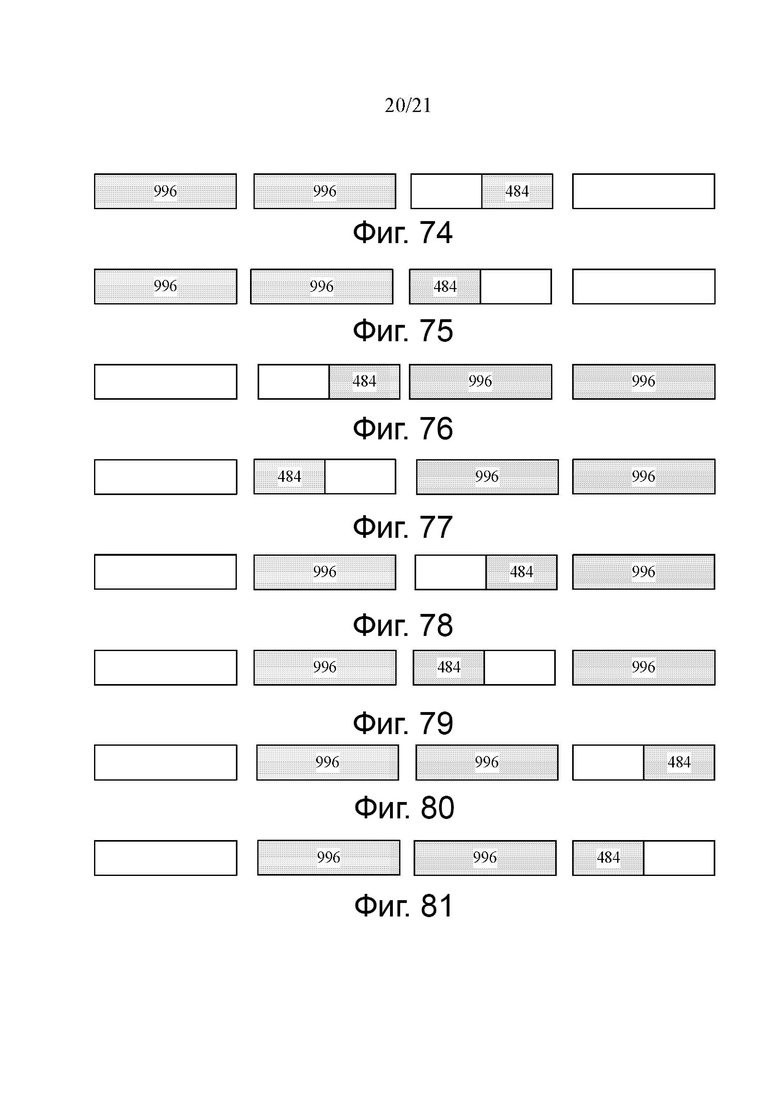

фиг. 70 - фиг. 81 - другие схематичные представления комбинаций больших ресурсных блоков в полосе пропускания 320 МГц согласно варианту осуществления настоящей заявки; и
фиг. 82 - фиг. 85 - другие схематичные представления комбинаций маленьких ресурсных блоков согласно варианту осуществления настоящей заявки.
Подробное описание изобретения
В описаниях настоящей заявки, если не указано иное, «/» означает «или». Например, A/B может представлять A или B. Термин «и/или» в этой спецификации описывает только отношение ассоциации между ассоциированными объектами и указывает то, что может быть три отношения. Например, A и/или B могут представлять следующие три случая: существует только A, существуют как A, так и B, и существует только B. В дополнение к этому, «по меньшей мере один» означает один или более, и «множество» означает два или более. Такие термины, как «первый» и «второй», не ограничивают количество и последовательность выполнения, и такие термины, как «первый» и «второй», не указывают на определенное различие.
В настоящей заявке такие слова, как «пример» или «например», используются для представления примера, иллюстрации или описания. Любой вариант осуществления или конструктивная схема, описанная как «пример» или «например» в настоящей заявке, не должна объясняться как наиболее предпочтительная или имеющая больше преимуществ, чем другой вариант осуществления или конструктивная схема. В частности, использование слова «пример», «например» и т.п. предназначено для представления относительной концепции определенным образом.
Технические решения, предоставленные в настоящей заявке, могут быть дополнительно применимы к сценарию WLAN и могут быть применимы к системному стандарту IEEE 802.11, например, стандарту 802.11be следующего поколения стандарта IEEE 802.11ax или стандарт очередного следующего поколения. Сценарии применения технических решений настоящей заявки включают в себя: связь между точкой доступа (access point, AP) и станцией (station, STA), связь между AP и связь между STA и тому подобное.
STA в настоящей заявке могут быть различными пользовательскими терминалами, пользовательскими устройствами, устройствами доступа, абонентскими станциями, абонентскими устройствами, мобильными станциями, пользовательскими агентами, пользовательскими устройствами или другими устройствами, которые имеют функцию беспроводной связи. Пользовательские терминалы могут включать в себя различные портативные устройства, устройства, устанавливаемые на транспортных средствах, носимые устройства, вычислительные устройства, которые имеют функцию беспроводной связи, или другие устройства обработки, подключенные к беспроводному модему, и могут включать в себя различные формы пользовательского оборудования (user equipment, UE), мобильные станции (mobile stations, MS), терминалы (terminals), терминальные устройства (terminal equipment), портативные устройства связи, карманные устройства, портативные вычислительные устройства, развлекательные устройства, игровые устройства или системы и устройства глобальной системы позиционирования или любое другое подходящее устройство, выполненное с возможностью осуществления сетевой связи через беспроводную среду. В данном документе для простоты описания упомянутые выше устройства все вместе называются станциями или STA.
Точка доступа (AP) в настоящей заявке представляет собой устройство, которое развернуто в сети беспроводной связи и которое обеспечивает функцию беспроводной связи для STA, взаимодействующей с точкой доступа AP. Точка доступа (AP) может использоваться в качестве концентратора системы связи и может быть устройством связи, таким как базовая станция, маршрутизатор, шлюз, ретранслятор, сервер связи, коммутатор или мост. Базовая станция может включать в себя различные формы макробазовых станций, микробазовых станций, ретрансляционных станций и т.п. В данном документе, для простоты описания, устройства, упомянутые выше, все вместе называются точками доступа (AP).
В настоящей заявке, для облегчения понимания технических решений, представленных в настоящей заявке, ниже приводится сначала краткое описание терминов.
1. Сокращения терминов, используемых в настоящей заявке
Таблица 1
2. Стандарты 802.11
WLAN начинается со стандарта 802.11a/g, за ним следуют стандарт 802.11n и 802.11ac и затем стандарт 802.11ax и 802.11be, которые в настоящее время находятся на стадии обсуждения. Допустимые полосы пропускания и поддерживаемые максимальные скорости передачи данных в стандартах 802.11a/g, 802.11n, 802.11ac, 802.11ax и 802.11be приведены в таблице 2.
Таблица 2
Стандарт 802.11n также называют высокой пропускной способностью (High Throughput, HT), стандарт 802.11ac упоминается как очень высокая пропускная способность (Very High Throughput, VHT), стандарт 802.11ax (Wi-Fi 6) упоминается как HE, и стандарт 802.11be (Wi-Fi 7) упоминается как чрезвычайно высокая пропускная способность (Extremely High Throughput, EHT). Стандарты до HT, такие как 802.11a/b/g, в совокупности называются стандартами низкой пропускной способности (Non-HT). В 802.11b используется режим мультиплексирования с неортогональным частотным разделением каналов (orthogonal frequency division multiplexing, OFDM). Поэтому 802.11b не указан в таблице 2.
3. Канал
Канал представляет собой ресурс частотной области. Канал может иметь другое название, например полоса частот, частотный сегмент или частотная область. Варианты осуществления настоящей заявки не ограничиваются этим. В настоящее время система WLAN определяет множество значений полосы пропускания канала, например, 20 МГц, 40 МГц, 80 МГц, 160 МГц и 320 МГц. Для простоты описания канал, значение полосы пропускания которого равно х, для краткости может называться каналом х МГц. Например, канал 320 МГц - это канал, чье значение полосы пропускания равно 320 МГц.
Полоса пропускания 320 МГц и полоса пропускания 160 МГц могут дополнительно включать в себя прерывистые частотные сегменты. Например, форма полосы пропускания 320 МГц представляет собой канал 160+160 МГц, и канал 160+160 МГц представляет собой канал, включающий в себя два прерывистых подканала 160 МГц.
4. RU
RU является ресурсом частотной области. RU включает в себя одну или несколько поднесущих (tone). В настоящее время в системе WLAN определены следующие типы RU: 26-тональный RU (то есть один RU включает в себя 26 поднисущих), 52-тональный RU (то есть один RU включает в себя 52 поднесущие), 106-тональный RU (то есть один RU включает в себя 106 поднесущих), 242-тональный RU (то есть один RU включает в себя 242 поднесущие), 484-тональный RU (то есть один RU включает в себя 484 поднесущие), 996-тональный RU (то есть один RU включает в себя 996 поднесущие), 2x996-тональный RU (то есть один RU включает в себя 2 x 996 поднесущих), 4x996-тональный RU (то есть один RU включает в себя 4 x 996 поднесущих) и т.п. При необходимости в системе WLAN может быть дополнительно 3x996-тональный RU (то есть один RU включает в себя 3 x 996 поднесущих).
5. Поднесущая
Поднесущая представляет собой ресурс частотной области. Поднесущая включает в себя нулевую поднесущую, поднесущую данных и пилот-поднесущую, защитную (guard) поднесущую и поднесущую постоянного тока.
6. Распределение поднесущих в частотном сегменте 80 МГц в стандарте 802.11ax
Как показано на фиг. 1, канал 80 МГц в стандарте 802.11ax может поддерживать 26-тональный RU, 52-тональный RU, 106-тональный RU, 242-тональный RU, 484-тональный RU и 996-тональный RU. В частности, канал 80 МГц может включать в себя один 996-тональный RU. В качестве альтернативы, канал 80 МГц может включать в себя один или более 26-тональных RU, один или более 52-тональных RU, один или более 106-тональных RU, один или более 242-тональных RU и/или один или более 484-тональных RU.
Когда фиг. 1 расположена вертикально, крайнюю левую часть фиг. 1 можно рассматривать как самую низкую частоту, и самую правую часть фиг. 1 можно рассматривать как самую высокую частоту. 26-тональные RU в канале 80 МГц могут быть, соответственно, пронумерованы слева направо, чтобы получить RU 1 - RU 37. 52-тональные RU в канале 80 МГц также могут быть, соответственно, пронумерованы слева направо, чтобы получить RU 1 - RU 16. 106-тональные RU в канале 80 МГц также могут быть, соответственно, пронумерованы слева направо, чтобы получить RU 1 - RU 8. 242-тональные RU в канале 80 МГц также могут быть, соответственно, пронумерованы слева направо справа, чтобы получить RU 1 - RU 4. 484-тональные RU в канале 80 МГц также могут быть, соответственно, пронумерованы слева направо, чтобы получить RU 1 и RU 2. 996-тональный RU в канале 80 МГц также может быть пронумерован слева направо для получения RU 1. Вышеуказанные номера альтернативно могут быть пронумерованы в порядке убывания частот.
В дополнение к этому, канал 80+80 МГц/160 МГц в стандарте 802.11ax может рассматриваться как комбинация двух каналов 80 МГц.
7. Статус распределения каналов в полосе пропускания 160 МГц.

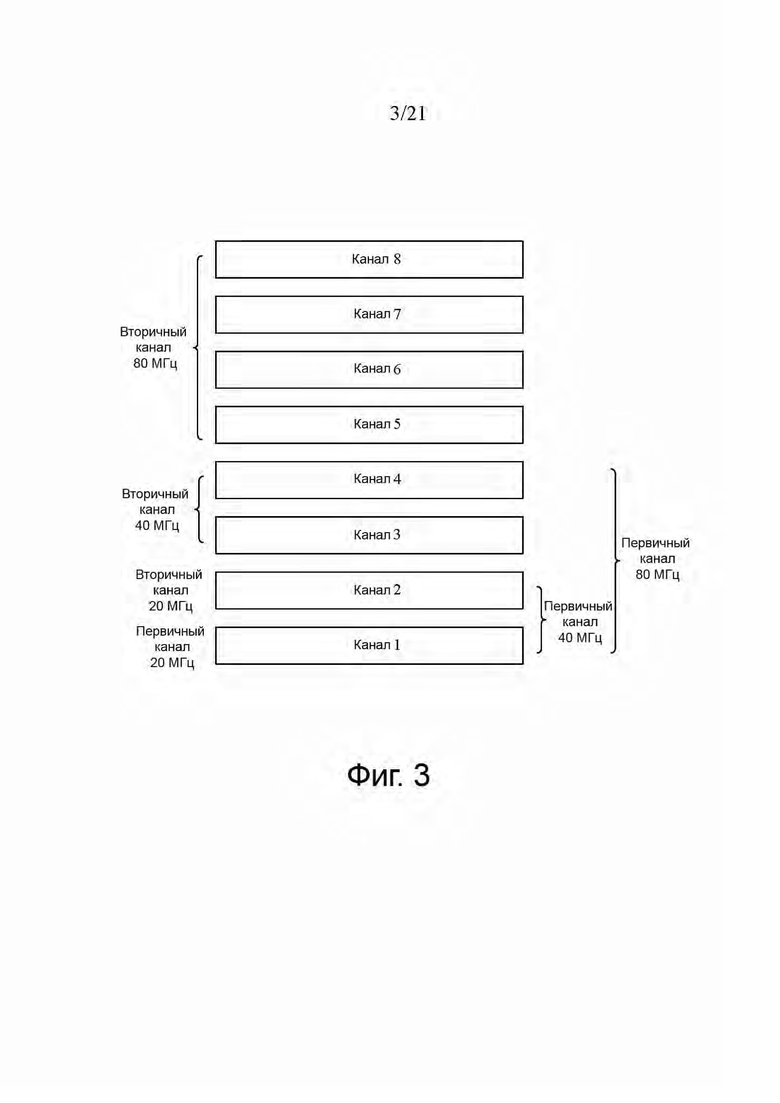

Как показано на фиг. 3, канал 160 МГц может быть разделен на восемь каналов 20 МГц. Восемь каналов по 20 МГц могут быть последовательно пронумерованы в порядке убывания частот или могут быть последовательно пронумерованы в порядке возрастания частот. На фиг. 3 канал 1 может использоваться как первичный канал 20 МГц, и канал 2 может использоваться как вторичный канал 20 МГц. Канал 1 и канал 2 могут быть агрегированы как первичный канал 40 МГц, канал 3 и канал 4 могут быть агрегированы как вторичный канал 40 МГц. Каналы 1-4 могут быть агрегированы как первичный канал 80 МГц, и каналы 5-8 могут быть агрегированы как вторичный канал 80 МГц.
Следует отметить, что первичный канал 20 МГц не обязательно располагается в начале 20 МГц. Например, канал 3 может использоваться как первичной канал 20 МГц, канал 4 может использоваться как вторичный канал 20 МГц, канал 1 и канал 2 могут быть агрегированы как первичной канал 40 МГц, канал 1 и канал 2 могут быть агрегированы как вторичный канал 40 МГц, каналы 1- 4 могут быть агрегированы как первичный канал 80 МГц, и каналы 5-8 могут быть агрегированы как вторичный канал 80 МГц.
В качестве альтернативы, вторичный канал может иметь другое имя, например вспомогательный канал. Варианты осуществления настоящей заявки не ограничиваются этим.
8. Первая станция и вторая станция.
Первая станция поддерживает стандарт 802.11 после стандарта 802.11ax. Например, первая станция поддерживает стандарт 802.11be, или первая станция поддерживает стандарт 802.11 следующего поколения стандарта 802.11be. Можно понять, что первая станция может быть обратно совместима с предыдущим стандартным протоколом, например, поддерживать стандарт 802.11ax и стандарт 802.11ax перед стандартом 802.11ax.
Вторая станция не поддерживает стандарт 802.11 после стандарта 802.11ax. Например, вторая станция не поддерживает стандарт 802.11be. Понятно, что вторая станция может поддерживать стандарт 802.11ax и стандарт 802.11ax перед стандартом 802.11ax.
Выше были описаны термины, используемые в вариантах осуществления настоящей заявки, и детали не описываются ниже повторно.
Стандарт 802.11ax вводит способ запланированной передачи по восходящей линии связи на основе триггера, и процедура этого способа показана на фиг. 4.
Во-первых, AP отправляет запускающий кадр. Запускающий кадр включает в себя информацию планирования ресурсов и другой параметр, которые используются одной или более станциями для отправки под-PPDU восходящей линии связи.
Станция принимает запускающий кадр и выполняет синтаксический анализ, из запускающего кадра, поле пользовательской информации, которое соответствует AID станции. Затем станция отправляет часть модуляции HE блока данных протокола физического уровня на основе высокоэффективного триггера (high efficient trigger based physical layer protocol data unit, HE TB PPDU) на RU, указанном в подполе выделения ресурсных блоков в поле пользовательской информации. Часть модуляции HE включает в себя высокоэффективное короткое обучающее поле (высокоэффективное короткое обучающее поле, HE-STF), высокоэффективное длинное обучающее поле (высокоэффективное длинное обучающее поле, HE-LTF) и поле данных. Параметр кодирования и модуляции поля данных указывается полем MCS в соответствующем поле пользовательской информации. Как показано на фиг.4, общая преамбула физического уровня блока данных протокола физического уровня на основе высокоэффективного триггера отправляется по одному или более каналам 20 МГц, в которых расположен RU, указанный в подполе выделения ресурсных блоков в поле пользовательской информации. Общая преамбула физического уровня включает в себя унаследованное короткое обучающее поле, унаследованное длинное обучающее поле, унаследованное поле сигнала, повторяющееся унаследованное сигнальное поле и высокоэффективное поле сигнала A.
AP принимает многопользовательский PPDU восходящей линии связи, и многопользовательский PPDU восходящей линии связи включает в себя под-PPDU восходящей линии связи, отправленные одной или более станциями. Затем AP отправляет ответный кадр подтверждения. Кадр подтверждения, отправленный в одну или несколько станций, может быть отправлен в виде множественного доступа с ортогональным частотным разделением каналов по нисходящей линии связи (orthogonal frequency division multiple access, OFDMA) или может быть отправлен в виде передачи репликации не-HT.
На фиг. 5 показан формат запускающего кадра в стандарте 802.11ax. Запускающий кадр включает в себя: поле управления кадром (frame control), поле продолжительности (duration), поле адреса приема (received address, RA), поле адреса передачи (transmitting address, TA), поле общей информации (common info), поле списка пользовательской информации (user info list), поле заполнения (padding) и поле последовательности проверки кадра (frame check sequence, FCS).
Поле общей информации включает в себя общую информацию, которая должна быть считана всеми станциями. Как показано на фиг. 6, поле общей информации включает в себя: подполе типа запуска (trigger type), подполе длины восходящей линии связи (UL length), подполе дополнительных запускающих кадров (more TF), подполе требуемого измерения несущей (CS required), подполе полосы пропускания восходящей линии связи (UL bandwidth), подполе защитного интервала и типа длинного обучающего поля HE (GI and HE-LTF type) и подполе режима (MU-MIMO HE-LTF mode), подполе количества HE-LTF и периодичности мидамбул (number of HE-LTF symbols and Midamble peridicity), подполе пространственно-временного блочного кодирования восходящей линии связи (UL STBC), подполе сегмента дополнительных символов LDPC (LDPC extra symbol segment), подполе мощность передачи AP (AP TX power), подполе коэффициента заполнения пре-FEC (Pre-FEC padding factor), подполе устранения неоднозначности PE (PE disambiguilty), подполе пространственного повторного использования восходящей линии связи (UL spatial reuse), подполе доплеровской частоты (Doppler), резервное подполе HE-SIG-A2 восходящей линии связи (UL HE-SIG-A2 Reserved), резервное (reserved) подполе и поле общей информации, зависящей от триггера (trigger dependent Common info).
Ниже приводится краткое описание некоторых полей в поле общей информации запускающего кадра.
1. Подполе типа триггера в поле общей информации
Подполе типа запуска занимает четыре бита и указывает тип запускающего кадра. В традиционной технологии соответствие между значением подполя типа триггера и типом запускающего кадра смотри в таблице 3.
Таблица 3
2. Подполе полосы пропускания восходящей линии связи в поле общей информации.
Подполе полосы пропускания восходящей линии связи занимает два бита и указывает полосу пропускания восходящей линии связи. В традиционной технологии, когда значение подполя полосы пропускания восходящей линии связи равно 0, это указывает то, что полоса пропускания восходящей линии связи составляет 20 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 1, это указывает то, что полоса пропускания восходящей линии связи составляет 40 МГц; когда значение подполя полосы пропускания восходящей линии связи равно 2, это указывает то, что полоса пропускания восходящей линии связи составляет 80 МГц; и когда значение подполя полосы пропускания восходящей линии связи равно 3, это указывает то, что полоса пропускания восходящей линии связи составляет 160 МГц.
3. Количество символов HE-LTF и подполе периодичности мидамбулы и подполе доплеровской частоты в поле общей информации
Количество символов HE-LTF и подполе периодичности мидамбулы занимают три бита, и подполе доплеровской частоты занимает один бит. Количество символов HE-LTF и подполе периодичности мидамбулы используются в сочетании с подполем доплеровской частоты.
В частности, когда значение подполя доплеровской частоты равно 0, три бита в количестве символов HE-LTF и подполе периодичности мидамбулы указывают количество символов HE-LTF. В частности, когда значение количества символов HE-LTF и подполя периодичности мидамбулы равно 0, это указывает то, что количество символов HE-LTF равно 1; когда значение количества символов HE-LTF и подполя периодичности мидамбулы равно 1, это указывает то, что количество символов HE-LTF равно 2; когда значение количества символов HE-LTF и подполя периодичности мидамбулы равно 2, это указывает то, что количество символов HE-LTF равно 4; когда значение количества символов HE-LTF и подполя периодичности мидамбулы равно 3, это указывает то, что количество символов HE-LTF равно 6; когда значение количества символов HE-LTF и подполя периодичности мидамбулы равно 4, это указывает то, что количество символов HE-LTF равно 8; и другое значение количества символов HE-LTF и подполя периодичности мидамбулы равно резервному значению.
Когда значение подполя доплеровской частоты равно 1, первые два бита в количестве символов HE-LTF и подполе периодичности мидамбулы указывают количество символов HE-LTF, и третий бит в количестве символов HE-LTF и подполе периодичности мидамбулы указывает периодичность мидамбулы. В частности, когда значение первых двух битов равно 0, это указывает то, что количество символов HE-LTF равно 1; когда значение первых двух битов равно 1, это указывает то, что количество символов HE-LTF равно 2; когда значение первых двух битов равно 2, это указывает то, что количество символов HE-LTF равно 4; и значение 3 первых двух битов равно резервному значению. Когда значение третьего бита в количестве символов HE-LTF и подполе периодичности мидамбулы равно 0, это указывает то, что периодичность мидамбулы составляет 10 символов; и, когда значение третьего бита равно 1, это указывает то, что периодичность мидамбулы составляет 20 символов.
Выше были описаны некоторые поля в поле общей информации запускающего кадра в стандарте 802.11ax, и ниже подробности не описываются повторно.
Поле списка пользовательской информации запускающего кадра может включать в себя множество полей пользовательской информации. В стандарте 802.11ax структура поля пользовательской информации может быть показана на фиг. 7. Поле пользовательской информации может включать в себя: подполе AID, поле выделения ресурсных блоков (RU allocation), поле типа кодирования с упреждающей коррекцией ошибок восходящей линии связи (UL FEC coding type), поле схемы модуляции и кодирования восходящей линии связи (UL HE-MCS), поле модуляции сдвоенной несущей восходящей линии связи (UL DCM), поле информации RU выделения пространственного потока/произвольного доступа (SS allocation/RA-RU information), поле индикатора уровня целевого принятого сигнала восходящей линии связи (UL target RSSI), резервное (reserved) поле и поле пользовательской информации, зависящей от триггера (trigger dependent user info).
Ниже приведено краткое описание некоторых полей в поле пользовательской информации.
1. Подполе AID в поле пользовательской информации
В стандарте 802.11ax значение в подполе AID и значение приведены в таблице 4.
Таблица 4
Другими словами, в стандарте 802.11ax, если значение в подполе AID поля пользовательской информации равно 0 или 2045, поле пользовательской информации используется для выделения одного или более смежных RU произвольного доступа администрируемой станции. Если значением в подполе AID поля пользовательской информации является любое значение от 1 до 2007, поле пользовательской информации используется для переноса информации, которая должна быть считана станцией, чей AID соответствует значению в подполе AID. Если значение в подполе AID поля пользовательской информации равно 2046, поле пользовательской информации указывает невыделенный RU. Если значение в подполе AID поля пользовательской информации равно 4095, поле пользовательской информации используется в качестве поля заполнения. В дополнение к этому, в стандарте 802.11ax значения от 2008 до 2044 и от 2047 до 4094 подполя AID по-прежнему являются резервными значениями и не определены.
Подоле AID также может быть обозначено как поле AID12, и ниже подробности не описываются повторно.
2. Подполе выделения ресурсных блоков в поле пользовательской информации.
В стандарте 802.11ax подполе выделения ресурсных блоков и подполе полосы пропускания восходящей линии связи в поле общей информации могут все вместе указывать размер и местоположение выделенного RU. Сортировка выполняется от младшего бита к старшему биту, и восемь битов в подполе выделения ресурсных блоков могут быть пронумерованы как биты с B0 по B7. В частности, для кодирования битов B1-B7 (то есть от второго бита до восьмого бита) в подполе выделения ресурсных блоков смотри таблицу 5. Например, второй ряд в таблице 5 используется в качестве примера. Значения от 0 до 8 битов B1-B7 соответствуют 26-тональным RU 1-RU 9, соответственно (respectively).

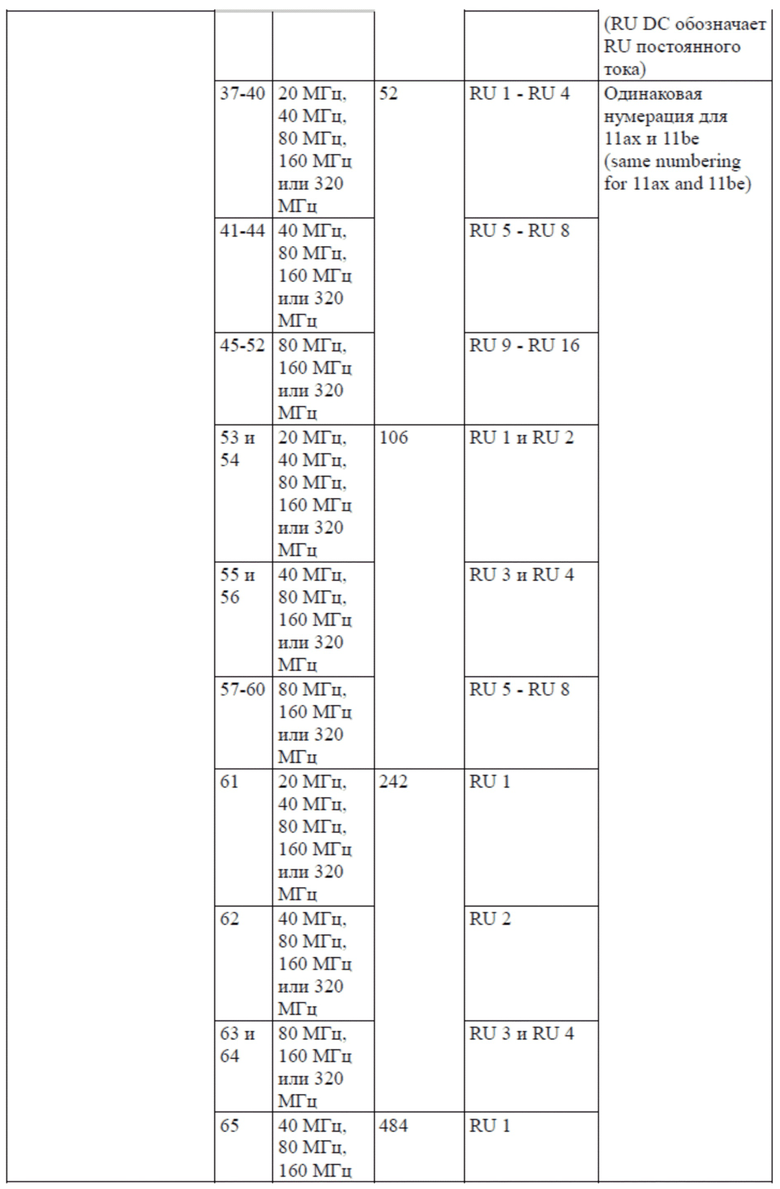

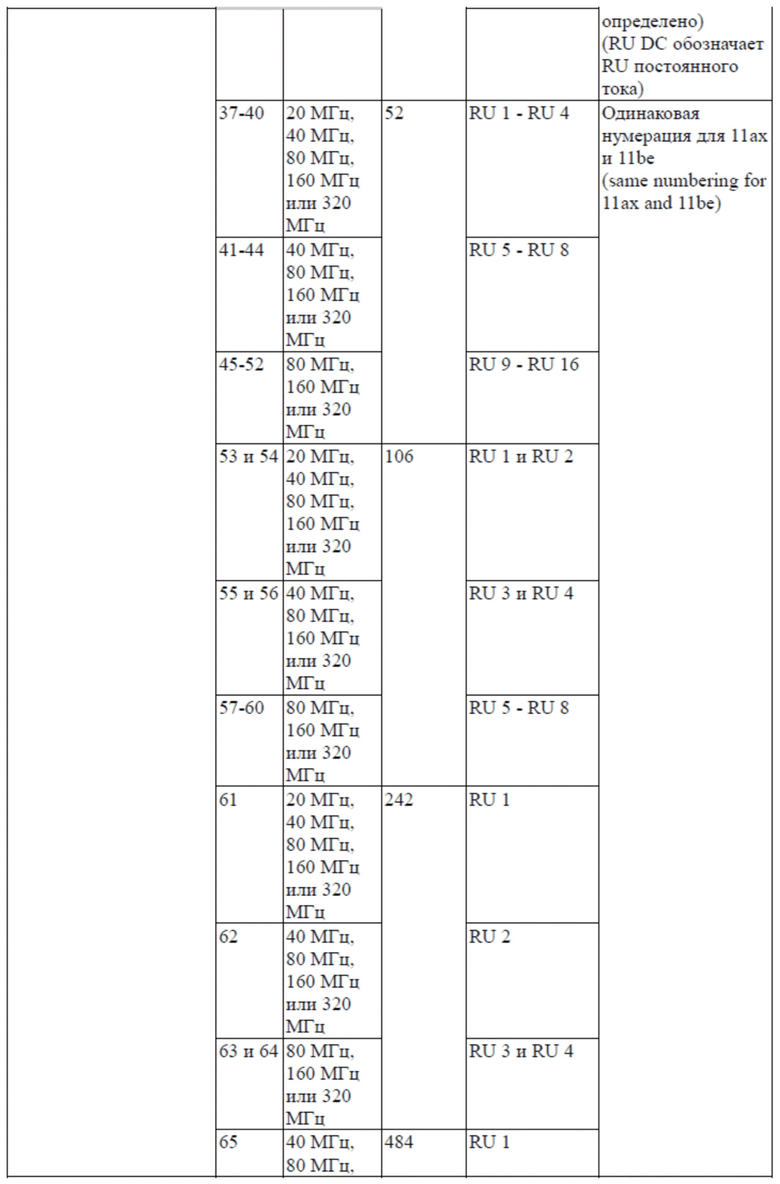

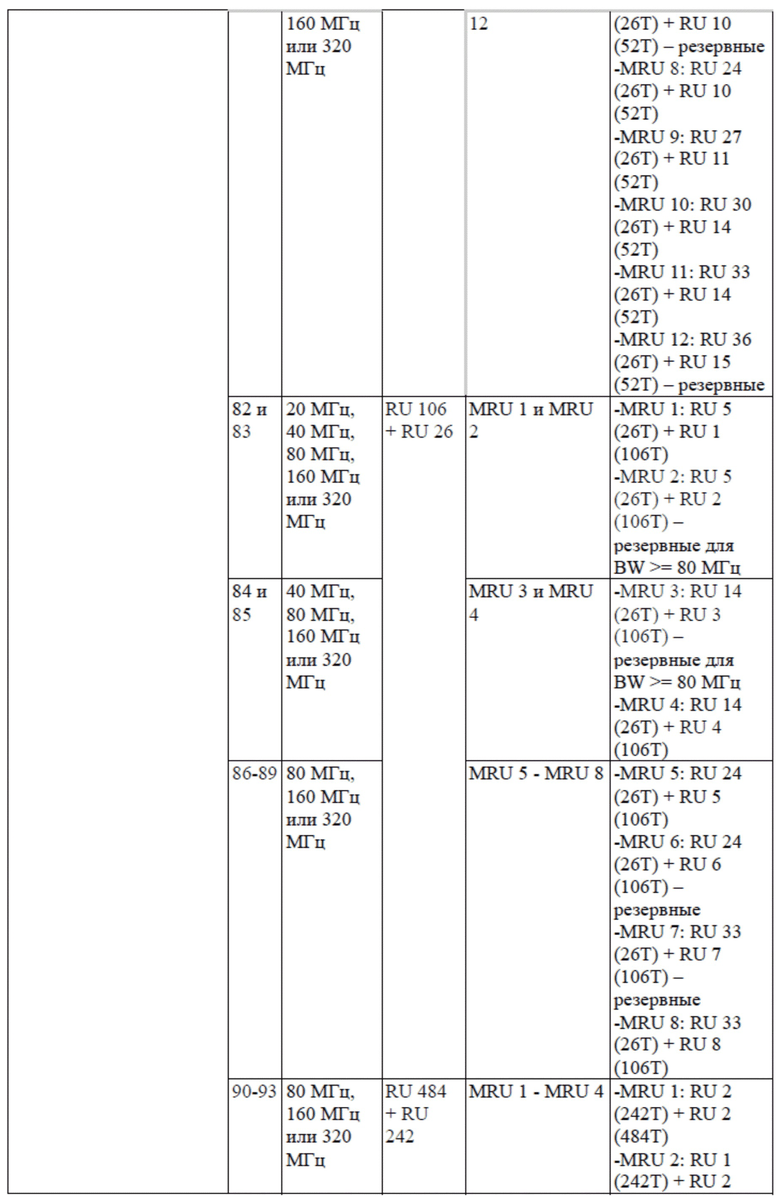

Таблица 5
Конкретные местоположения различных типов тонов и RU с различными номерами в канале 80 МГц могут быть описаны выше.
Например, если пропускная способность восходящей линии связи, указанная в подполе полосы пропускания восходящей линии связи, составляет 80 МГц, и значения битов B1-B7 равны 0, это указывает то, что выделен 26-тональный RU 1 в канале 80 МГц.
В дополнение к этому, бит B0 (то есть первый бит) в подполе выделения ресурсных блоков указывает канал 80 МГц, в котором расположен ресурсный блок, выделенный с использованием битов B1-B7. В частности, когда значение бита B0 равно 0, это указывает то, что ресурсный блок, выделенный с использованием битов B1-B7, находится в первичном канале 80 МГц. Когда значение бита B0 равно 1, это указывает то, что ресурсный блок, выделенный с использованием битов B1-B7, находится во вторичном канале 80 МГц. Если полоса восходящей линии связи меньше или равна 80 МГц, бит B0 по умолчанию устанавливается в 0.
Следует отметить, что при передаче OFDMA в стандарте 802.11ax точка доступа может выделять станции только один ресурсный блок для передачи.
3. Подполе информации RU выделения пространственного потока/произвольного доступа в поле пользовательской информации
Если значение в подполе AID в поле пользовательской информации равно 0 или 2045, подполе информации RU выделения пространственного потока/произвольного доступа фактически используется в качестве подполя информации RU произвольного доступа и указывает информацию RU произвольного доступа. Если значение в подполе AID в поле пользовательской информации не равно 0 или 2045, подполе информации RU выделения пространственного потока/произвольного доступа фактически используется как подполе выделения пространственного потока и используется для выделения пространственного потока.
В стандарте 802.11ax подполе выделения пространственного потока занимает шесть битов. Подполе выделения пространственного потока включает в себя поле начального порядкового номера пространственного потока и номер поля пространственных потоков. Поле порядкового номера начала пространственного потока занимает три бита и указывает начальный порядковый номер пространственного потока. Номер поля пространственных потоков занимает три бита и указывает количество пространственных потоков.
Выше были описаны некоторые поля в поле пользовательской информации в стандарте 802.11ax, и ниже подробности не описываются повторно.
Максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11ax, составляет 160 МГц, и максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11be, составляет 320 МГц. Запускающий кадр в стандарте 802.11ax не может инициировать выполнение первой станцией передачи по восходящей линии связи в большей полосе пропускания (например, 240 МГц или 320 МГц). Таким образом, настоящая заявка предоставляет запускающий кадр, чтобы инициировать выполнение первой станцией передачи по восходящей линии связи в большей полосе пропускания. В дополнение к этому для поддержки гибридной передачи, выполняемой первой станцией и второй станцией, запускающий кадр, предусмотренный в настоящей заявке, может поддерживать совместимость с запускающим кадром в стандарте 802.11ax.
Ниже, со ссылкой на конкретный сценарий приложения, приводится конкретное описание формата кадра и способа использования запускающего кадра, которые предусмотрены в настоящей заявке.
На фиг. 8 показан способ связи согласно варианту осуществления настоящей заявки. Способ включает в себя следующие этапы.
S101: AP вырабатывает запускающий кадр.
При необходимости запускающий кадр использует тип запускающего кадра в существующем стандарте 802.11ax. Другими словами, значением поля типа запуска в поле общей информации запускающего кадра является одно из {0, 1, 2, 3, 4, 5, 6, 7}.
При необходимости запускающий кадр, упомянутый на этапе S101, может альтернативно вырабатываться STA. Затем STA отправляет запускающий кадр в AP, чтобы инициировать отправку AP ответного кадра.
В этом варианте осуществления настоящей заявки, для поддержки совместимости с 802.11ax, количество битов, занимаемых полем общей информации запускающего кадра, предоставленного в настоящей заявке, совпадает с количеством битов, занимаемых полем общей информации запускающий кадр в стандарте 802.11ax.
При необходимости запускающий кадр, предоставленный в настоящей заявке, может использовать одну или несколько из следующих реализаций:
Реализация 1: Как показано на фиг. 9, поле списка пользовательской информации запускающего кадра включает в себя первое поле пользовательской информации и одно или более четвертых полей пользовательской информации. Четвертое поле пользовательской информации используется для того, чтобы одна станция отправила ответный кадр. Ответный кадр может быть кадром данных, кадром администрирования или кадром управления. Значение в подполе AID в четвертом поле пользовательской информации может быть AID ассоциированной станции, или может быть AID (например, 0), используемым множеством ассоциированных станций для выполнения произвольной конкуренции, или может быть AID (например, 2045), используемым множеством неассоциированных станций для выполнения произвольной конкуренции.
При необходимости запускающий кадр дополнительно включает в себя одно или более полей пользовательской информации, используемых для заполнения, и/или поле пользовательской информации, используемое для указания невыделенного ресурсного блока.
Если четвертое поле пользовательской информации расположено перед первым полем пользовательской информации, часть или весь ресурс частотной области, указанный в подполе выделения ресурсных блоков, включенным в четвертое поле пользовательской информации, расположен во первом канале 160 МГц. Если четвертое поле пользовательской информации расположено после первого поля пользовательской информации, часть или весь ресурс частотной области, указанный в подполе выделения ресурсных блоков, включенным в четвертое поле пользовательской информации, расположен во втором канале 160 МГц.
При необходимости для первого канала 160 МГц и второго канала 160 МГц может использоваться один из следующих вариантов, и первый канал 160 МГц и второй канал 160 МГц применяются ко всем вариантам осуществления настоящей заявки:
Вариант 1: первый канал 160 МГц является первичным каналом 160 МГц, и второй канал 160 МГц является вторичным каналом 160 МГц.
Вариант 2: первый канал 160 МГц является вторичным каналом 160 МГц, и второй канал 160 МГц является первичным каналом 160 МГц.
Вариант 3: Первый канал 160 МГц представляет собой первый канал 160 МГц в порядке возрастания частот в полосе пропускания 320 МГц, и второй канал 160 МГц представляет собой второй канал 160 МГц в порядке возрастания частот в полосе пропускания 320 МГц.
Вариант 4: Первый канал 160 МГц представляет собой первый канал 160 МГц в порядке убывания частот в полосе пропускания 320 МГц, и второй канал 160 МГц представляет собой второй канал 160 МГц в порядке убывания частот в полосе пропускания 320 МГц.
Ресурс частотной области может включать в себя один или более RU. В этом варианте осуществления настоящей заявки, если ресурс частотной области включает в себя множество RU, ресурс частотной области также может называться комбинацией ресурсных блоков. При необходимости комбинация ресурсных блоков может быть первой комбинацией ресурсных блоков, второй комбинацией ресурсных блоков, третьей комбинацией ресурсных блоков, четвертой комбинацией ресурсных блоков, пятой комбинацией ресурсных блоков, шестой комбинацией ресурсных блоков, седьмой комбинацией ресурсных блоков, восьмой комбинацией ресурсных блоков или девятой комбинацией ресурсных блоков.
Первая комбинация ресурсных блоков включает в себя один 26-тональный RU и один 52-тональный RU в полосе пропускания 20 МГц.
Вторая комбинация ресурсных блоков включает в себя один 242-тональный RU и один 484-тональный RU в полосе пропускания 80 МГц.
Третья комбинация ресурсных блоков включает в себя один 484-тональный RU и один 996-тональный RU в полосе пропускания 160 МГц.
Четвертая комбинация ресурсных блоков включает в себя один 242-тональный RU, один 484-тональный RU и один 996-тональный RU в полосе пропускания 160 МГц.
Пятая комбинация ресурсных блоков включает в себя один 484-тональный RU и два 996-тональных RU в полосе пропускания 240 МГц.
Шестая комбинация ресурсных блоков включает в себя два 996-тональных RU в полосе пропускания 240 МГц.
Седьмая комбинация ресурсных блоков включает в себя один 484-тональный RU и три 996-тональных RU в полосе пропускания 320 МГц.
Восьмая комбинация ресурсных блоков включает в себя три 996-тональных RU в полосе пропускания 320 МГц.
Девятая комбинация ресурсных блоков включает в себя один 106-тональный RU и один 26-тональный RU в полосе пропускания 20 МГц.
В этом варианте осуществления настоящей заявки, для простоты наименования, первая комбинация ресурсных блоков и девятая комбинация ресурсных блоков могут вместе упоминаться как комбинации маленьких ресурсных блоков, и комбинация второго ресурсного блока - восьмого ресурсного блока могут все вместе упоминаться как комбинации большие ресурсных блоков.
Можно понимать, что часть или весь ресурс в частотной области, указанный в подполе выделения ресурсных блоков, расположен в первом канале 160 МГц, означает следующее: (1) Если ресурс в частотной области, указанный в подполе выделения ресурсных блоков подполе меньше или равен полосе пропускания 160 МГц, весь ресурс частотной области, указанный в подполе выделения ресурсных блоков, располагается в первом канале 160 МГц; и (2) если диапазон ресурсов частотной области, указанный в подполе выделения ресурсных блоков, больше полосы пропускания 160 МГц, часть ресурса частотной области, указанная в подполе выделения ресурсных блоков, располагается в первом канале 160 МГц. Например, ресурс частотной области включает в себя первый 996-тональный RU в первичной полосе пропускания 160 МГц и 2x996-тональных RU во вторичной полосе пропускания 160 МГц.
Можно понимать, то, что часть или весь ресурс частотной области, указанный в подполе выделения ресурсных блоков, расположен во втором канале 160 МГц, означает следующее: (1) Если ресурс частотной области, указанный в подполе выделения ресурсных блоков, меньше или равен полосе пропускания 160 МГц, весь ресурс частотной области, указанный в подполе выделения ресурсных блоков, располагается во втором канале 160 МГц; и (2) если диапазон ресурсов частотной области, указанный в подполе выделения ресурсных блоков, превышает полосу пропускания 160 МГц, часть ресурса частотной области, указанная в подполе выделения ресурсных блоков, располагается во втором канале 160 МГц. Например, ресурс частотной области включает в себя первый 996-тональный RU во вторичной полосе пропускания 160 МГц и 2x996-тональных RU в первичной полосе пропускания 160 МГц.
При необходимости, если диапазон ресурсов в частотной области, указанный в подполе выделения ресурсных блоков в поле пользовательской информации, больше, чем полоса пропускания 160 МГц, может быть указано то, что поле пользовательской информации может быть расположено только перед первым полем пользовательской информации; или может быть указано то, что поле пользовательской информации может располагаться только после первого поля пользовательской информации; или не ограничивается тем, что поле пользовательской информации расположено перед первым полем пользовательской информации или после первого поля пользовательской информации.
Когда четвертое поле пользовательской информации является полем пользовательской информации, соответствующим первой станции, первая станция может выполнять синтаксический анализ четвертого поля пользовательской информации в соответствии со стандартом 802.11be.
При необходимости подполе выделения ресурсных блоков в четвертом поле пользовательской информации занимает восемь битов. Бит B0 в подполе выделения ресурсных блоков указывает канал 80 МГц, в котором расположен ресурсный блок, выделенный с использованием битов B1-B7. В частности, когда значение бита B0 равно 0, это указывает то, что часть или весь ресурс частотной области, выделенный с использованием битов B1-B7, находится в первом канале 80 МГц. Когда значение бита B0 равно 1, это указывает то, что часть или весь ресурс частотной области, выделенный с использованием битов B1-B7, находится во втором канале 80 МГц.
В другой реализации подполе выделения ресурсных блоков в четвертом поле пользовательской информации дополнительно включает в себя другой бит, например резервный бит, показанный на фиг. 7, который обозначен как бит BS. Этот бит указывает канал 160 МГц, в котором расположен ресурсный блок, выделенный битами B1-B7. В частности, когда значение бита BS равно 0, это указывает то, что часть или весь ресурс частотной области, выделенный с использованием битов B1-B7, находится в первом канале 160 МГц. Когда значение бита BS равно 1, это указывает то, что часть или весь ресурс частотной области, выделенный с использованием битов B1-B7, находится во втором канале 160 МГц. В этом случае первое поле пользовательской информации не существует, и биты B1-B7 и бит BS, которые заняты подполем выделения ресурсного блока, могут указывать любой ресурсный блок или комбинацию ресурсных блоков в максимальной полосе пропускания 320 МГц.
Следует отметить, что подполе выделения ресурсных блоков, представленное в настоящей заявке, может применяться к запускающему кадру для планирования однопользовательской передачи и может дополнительно применяться к запускающему кадру для полнополосной передачи или полнополосной передачи с прокалыванием MU-MIMO.
При необходимости запускающий кадр, предоставленный в настоящей заявке, может не включать в себя первое поле пользовательской информации, но включать в себя четвертое поле пользовательской информации. Кроме того, запускающий кадр может дополнительно включать в себя третье поле пользовательской информации, упомянутое ниже.
При необходимости для первого канала 80 МГц и второго канала 80 МГц может использоваться один из следующих вариантов, и первый канал 80 МГц и второй канал 80 МГц применяются ко всем вариантам осуществления настоящей заявки:
Вариант 1: первый канал 80 МГц является первичным каналом 80 МГц, и второй канал 80 МГц является вторичным каналом 80 МГц.
Вариант 2: первый канал 80 МГц является вторичным каналом 80 МГц, и второй канал 80 МГц является первичным каналом 80 МГц.
Вариант 3: Первый канал 80 МГц представляет собой первый канал 80 МГц в порядке возрастания частот в полосе пропускания 160 МГц, и второй канал 80 МГц представляет собой второй канал 80 МГц в порядке возрастания частот в полосе пропускания 160 МГц.
Вариант 4: Первый канал 80 МГц представляет собой первый канал 80 МГц в порядке убывания частот в полосе пропускания 160 МГц, и второй канал 80 МГц представляет собой второй канал 80 МГц в порядке убывания частот в полосе пропускания 160 МГц.
При необходимости для кодирования битов B1-B7 подполя выделения ресурсного блока смотри таблицу 6. В таблице 6 первая строка указывает значения битов B1-B7, вторая строка указывает полосу пропускания восходящей линии связи, третья строка указывает значение полосы пропускания ресурса частотной области, указанного битами B1-B7, и четвертая строка указывает номера ресурсов частотной области, указанные битами B1-B7. Можно понять, что таблица 6 является просто примером, и кодирование битов B1-B7 в подполе выделения ресурсных блоков может альтернативно быть реализовано другим способом.
Таблица 6
Как показано на фиг.2, канал 80 МГц в стандарте 802.11be может поддерживать 26-тональный RU, 52-тональный RU, 106-тональный RU, 242-тональный RU, 484-тональный RU и 996-тональный RU. Например, когда фиг.2 расположена вертикально, крайнюю левую часть фиг.2 можно рассматривать как самую низкую частоту, и самую правую часть фиг.2 можно рассматривать как самую высокую частоту. 26-тональные RU в канале 80 МГц могут быть, соответственно, пронумерованы слева направо, чтобы получить RU 1 - RU 36. 52-тональные RU в канале 80 МГц также могут быть, соответственно, пронумерованы слева направо, чтобы получить RU 1 - RU 16. 106-тональные RU в канале 80 МГц также могут быть, соответственно, пронумерованы слева направо, чтобы получить RU 1 - RU 8. 242-тональные RU в канале 80 МГц также могут быть, соответственно, пронумерованы слева направо справа, чтобы получить RU 1 - RU 4. 484-тональные RU в канале 80 МГц также могут быть, соответственно, пронумерованы слева направо, чтобы получить RU 1 и RU 2. 996-тональный RU в канале 80 МГц также может быть пронумерованы слева направо для получения RU 1. Вышеуказанные номера альтернативно могут быть пронумерованы в порядке убывания частот.
В этом варианте осуществления настоящей заявки канал 80 МГц может быть разделен на первый канал 20 МГц, второй канал 20 МГц, третий канал 20 МГц и четвертый канал 20 МГц в порядке возрастания частот (или в порядке убывания частот). Комбинации маленьких ресурсных блоков, выделенная одной станции в частотном сегменте 20 МГц, включает в себя один 26-тональный RU и один 52-тональный RU. Комбинация маленьких ресурсных блоков дополнительно включает в себя один 106-тональный RU и один 26-тональный RU. Например, на фиг. 10, фиг. 14, фиг. 18 и фиг. 22 показаны комбинации маленьких ресурсных блоков, которые могут существовать в первом канале 20 МГц; на фиг. 11, фиг. 15, фиг. 19 и фиг. 23 показаны комбинации маленьких ресурсных блоков, которые могут существовать во втором канале 20 МГц; на фиг. 12, фиг. 16, фиг. 20 и фиг. 24 показаны комбинации маленьких ресурсных блоков, которые могут существовать в третьем канале 20 МГц; и на фиг. 13, фиг. 17, фиг. 21 и фиг. 25 показаны комбинации маленьких ресурсных блоков, которые могут существовать в четвертом канале 20 МГц.
Как показано на фиг. 26 - фиг. 29, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 80 МГц, включает в себя один 242-тональный RU и один 484-тональный RU.
Как показано на фиг. 30 - фиг. 33, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 160 МГц, включает в себя один 484-тональный RU и один 996-тональный RU. В качестве альтернативы, как показано на фиг. 34 - фиг. 41, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 160 МГц, включает в себя один 242-тональный RU, один 484-тональный RU и один 996-тональный RU. Как показано на фиг. 42 - фиг. 47, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 240 МГц, включает в себя один 484-тональный RU и два 996-тональных RU. В качестве альтернативы, как показано на фиг. 48 - фиг. 50, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 240 МГц, включает в себя два 996-тональных RU. При необходимости два 996-тональных RU можно заменить на один 2x996-тональный RU. При необходимости частотный сегмент 240 МГц может находиться в полосе пропускания 320 МГц.
Как показано на фиг. 51 - фиг. 58, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 320 МГц, включает в себя один 484-тональный RU и три 996-тональных RU. В качестве альтернативы, как показано на фиг. 59 - фиг. 62, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 320 МГц, включает в себя три 996-тональных RU. При необходимости три 996-тональных RU можно заменить на один 3x996-тональный RU. В качестве альтернативы, три 996-тональных RU могут быть заменены на один 2x996-тональный RU и один 996-тональный RU.
В качестве альтернативы, приведенный выше вариант осуществления может быть следующим:
Как показано на фиг. 30 - фиг. 33, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 160 МГц, включает в себя один 484-тональный RU и один 996-тональный RU. Конкретный частотный сегмент 160 МГц может быть указан с использованием бита BS в подполе выделения ресурсных блоков. В этом случае всего имеется четыре комбинации 996+484 ресурсных блоков, и полоса пропускания 80 МГц, в которой расположен ресурсный блок 484 из комбинации 996+484 ресурсных блоков, может быть дополнительно указана с использованием бита B0 в подполе выделения ресурсных блоков. В этом случае B1-B7 в подполе выделения ресурсных блоков должны указывать только две комбинации из 996+484 ресурсных блоков, показанные, например, на фиг.30 и фиг.32 или фиг. 31 и фиг. 33.
Как показано на фиг. 34 - фиг. 41, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 160 МГц, включает в себя один 242-тональный RU, один 484-тональный RU и один 996-тональный RU. Конкретный частотный сегмент 160 МГц может быть указан с использованием бита BS в подполе выделения ресурсных блоков. В этом случае всего имеется восемь комбинаций 996+484+242 ресурсных блоков, и полоса пропускания 80 МГц, в которой расположен 484-тональный ресурсный блок из комбинации 996+484+242 ресурсных блоков, может быть дополнительно указана с использованием бита B0 в подполе выделения ресурсных блоков. В этом случае B1-B7 в подполе выделения ресурсных блоков должны указывать только четыре комбинации 996+484+242 ресурсных блоков, показанные, например, на фиг. 34, фиг. 35, фиг. 36 и фиг. 37 или фиг. 38, фиг. 39, фиг. 40 или фиг. 41.
Как показано на фиг. 51 - фиг. 58, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 320 МГц, включает в себя один 484-тональный RU и три 996-тональных RU. В этом случае всего имеется восемь комбинаций 3x996+484 ресурсных блоков, и полоса пропускания 80 МГц из частотного сегмента 320 МГц, в которой расположен 484-тональный ресурсный блок, может быть указан с использованием BS и бита B0 в подполе выделения ресурсных блоков. В этом случае B1-B7 в подполе выделения ресурсных блоков должны указывать только две комбинации 3x996+484 ресурсных блоков, показанные, например, на фиг. 51 и фиг. 52, фиг. 53 и фиг. 54, фиг. 55 и фиг. 56 или фиг. 57 и фиг. 58.
Как показано на фиг. 59 - фиг. 62, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 320 МГц, включает в себя три 996-тональных RU. В этом случае всего имеется четыре комбинации 3x996 ресурсных блоков, и полоса пропускания 80 МГц из частотного сегмента 320 МГц, в которой расположен 996-й ресурсный блок, может быть указан с использованием BS и бита B0 в подполе выделения ресурсных блоков. 996-й ресурсный блок, полученный путем разделения на основе спектра ресурсного блока, не может образовывать 2x996-й ресурсный блок с другим 996-м ресурсным блоком. В этом случае B1-B7 в подполе выделения ресурсных блоков должны указывать только одну комбинацию 3x996 ресурсных блоков, показанную, например, на фиг. 59, фиг. 60, фиг. 61 или фиг. 62.
Как показано на фиг. 70 - фиг. 81, комбинация больших ресурсных блоков, выделенная одной станции в частотном сегменте 320 МГц, включает в себя два 996-тональных RU и один 484-тональный ресурсный блок. В этом случае всего имеется 12 комбинаций 2x996+484 ресурсных блоков, и полоса пропускания 80 МГц из частотного сегмента 320 МГц, в которой расположен 484-й ресурсный блок в комбинации ресурсных блоков, может быть указан с использованием BS и бита B0 в подполе выделения ресурсных блоков. В этом случае B1-B7 в подполе выделения ресурсных блоков должны указывать только четыре комбинации 2x996+484 ресурсных блоков, показанные, например, на фиг. 70, фиг. 71, фиг. 76 и фиг. 77 или фиг. 72, фиг. 73, фиг. 78 и фиг. 79 или фиг. 74, фиг. 75, фиг. 78 и фиг. 79.
Как показано на фиг. 10 - фиг. 17 и фиг. 82 - фиг. 85, комбинация больших ресурсных блоков, предусмотренная для одной станции в частотном сегменте 80 МГц, включает в себя один 52-тональный RU и один 52-тональный ресурсный блок. В этом случае всего имеется 12 комбинаций 52+26 ресурсных блоков. В этом случае частотный сегмент 80 МГц должен быть указан с использованием BS и бита B0 в подполе выделения ресурсных блоков. Таким образом, B1-B7 в подполе выделения ресурсных блоков должны указывать 12 комбинаций 52+26 ресурсных блоков.
Как показано на фиг. 18 - фиг. 25, комбинация больших ресурсных блоков, предусмотренная для одной станции в частотном сегменте 80 МГц, включает в себя один 106-тональный RU и один 26-тональный ресурсный блок. В этом случае всего имеется восемь комбинаций 106+26 ресурсных блоков. В этом случае частотный сегмент 80 МГц должен быть указан с использованием BS и бита B0 в подполе выделения ресурсных блоков. Таким образом, B1-B7 в подполе выделения ресурсных блоков должны указывать восемь комбинаций 106+26 ресурсных блоков.
Кроме того, в вышеописанном способе поля B1-B7 в подполе выделения ресурсных блоков могут быть просуммированы в 7-битовую таблицу (записанные в таблице как B7-B1): Для информации, указанной B1-B7, смотри последующие описания.
Ниже приводится дополнительное описание преимуществ использования способа указания первично-вторичного местоположения: два бита в способе указания первично-вторичного представлены здесь как BS и B0 (или могут быть представлены другими буквами, например, B0 B1) в приведенном выше варианте осуществления, которые в данном документе являются просто примерами), где B может означать бит, и S может означать сегмент 160 МГц. В данном документе BS представляет первичную полосу пропускания 160 МГц или вторичную полосу пропускания 160 МГц, B0 на P160 МГц представляет первичную полосу пропускания 80 МГц и вторичную полосу пропускания 80 МГц, и B0 на S160 МГц представляет полосу пропускания 80 МГц с более низкой частотой и полосу пропускания 80 МГц с более высокой частотой.
Этот вариант осуществления настоящей заявки предусматривает вариант соответствия, приведенный в таблице 7(1). В таблице 7(1) два бита указывают на соответствие между четырьмя первично-вторичными случаями (a, b, c и d) местоположения первичной полосы пропускания 80 МГц в частотных сегментах 320 МГц и 80 МГц в абсолютной частоте, указанной двумя битами. Абсолютная частота в данном документе представляет собой абсолютное местоположение полосы пропускания 80 МГц во всей полосе пропускания 320 МГц. Случай а согласуется с распределением по местоположению абсолютной частоты, то есть первичные полосы пропускания 80 МГц являются самыми низкими полосами пропускания 80 МГц абсолютной частоты. В случае b первичные полосы пропускания 80 МГц являются вторичными самыми низкими 80 МГц абсолютной частоты. В случае c первичные полосы пропускания 80 МГц являются вторичными самыми высокими 80 МГц абсолютной частоты. В случае d первичные полосы пропускания 80 МГц являются максимальными 80 МГц абсолютной частоты. В таблице 7(1) каждая строка указывает значение, обозначенное 80 МГц на абсолютной частоте, соответствующей четырем случаям первичного-вторичного распределения. Например, в первой строке 00 на абсолютной частоте соответствует a0, b1, c2 и d2 (то есть значение 00 случая a соответствует абсолютному местоположению 00, значение 01 случая b соответствует абсолютному местоположению 00, значение 10 в случае c соответствует абсолютному местоположению 00, и значение 10 в случае d соответствует абсолютному местоположению 00). Следует отметить, что значения двух битов и значения, указанные в данном документе двумя битами, являются просто примерами. В конкретной реализации может быть другое соответствие, но существует взаимосвязь между первичным и вторичным распределением и значением, обозначенным 80 МГц на абсолютной частоте.
Таким образом, когда устройству на приемной стороне известно о случае, в котором устройство на приемной стороне является, например, Случаем c, когда принятые два бита указывают c3(11), c3 должен соответствовать только 01 в абсолютном местоположении, и затем окончательно выделенный RU/MRU может быть получен путем запроса таблицы 4 со ссылкой на 7-битовый указатель ресурсного блока в предыдущем варианте осуществления. Это эквивалентно тому, что устройство на приемной стороне имеет операцию переключения с относительного местоположения на абсолютное местоположение. Устройство на приемной стороне в данном документе может быть STA без AP.

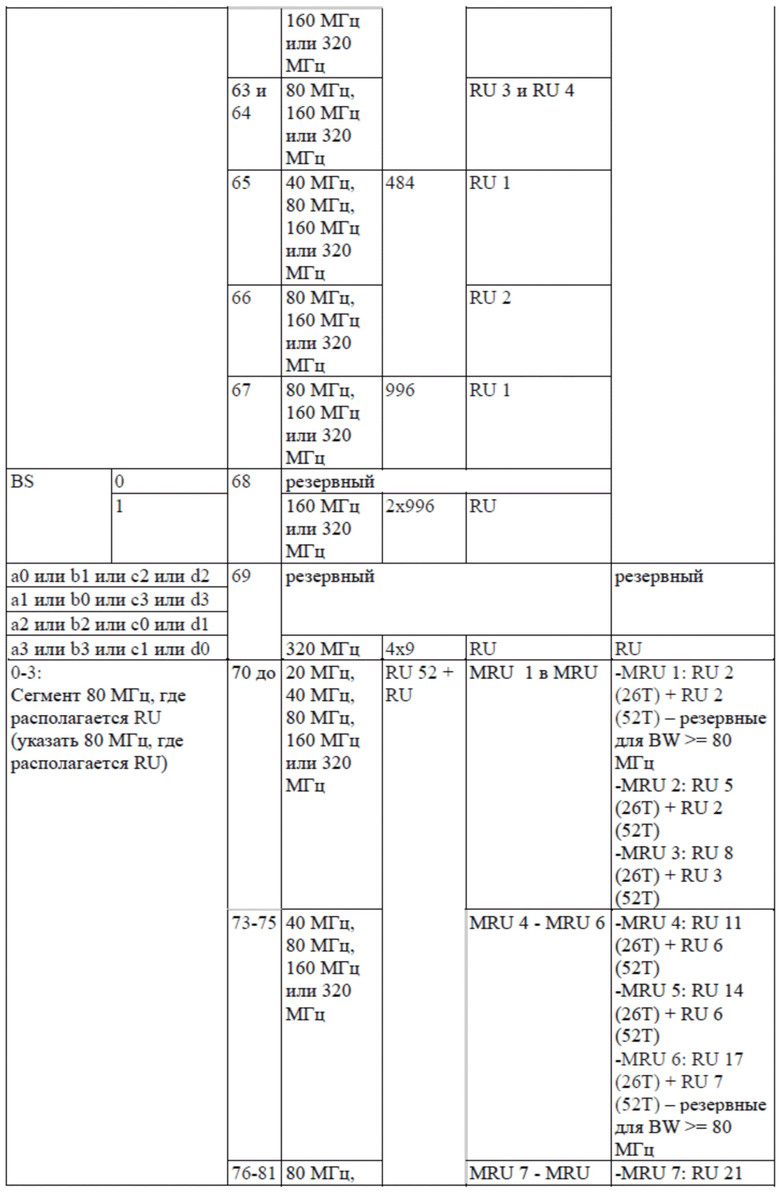

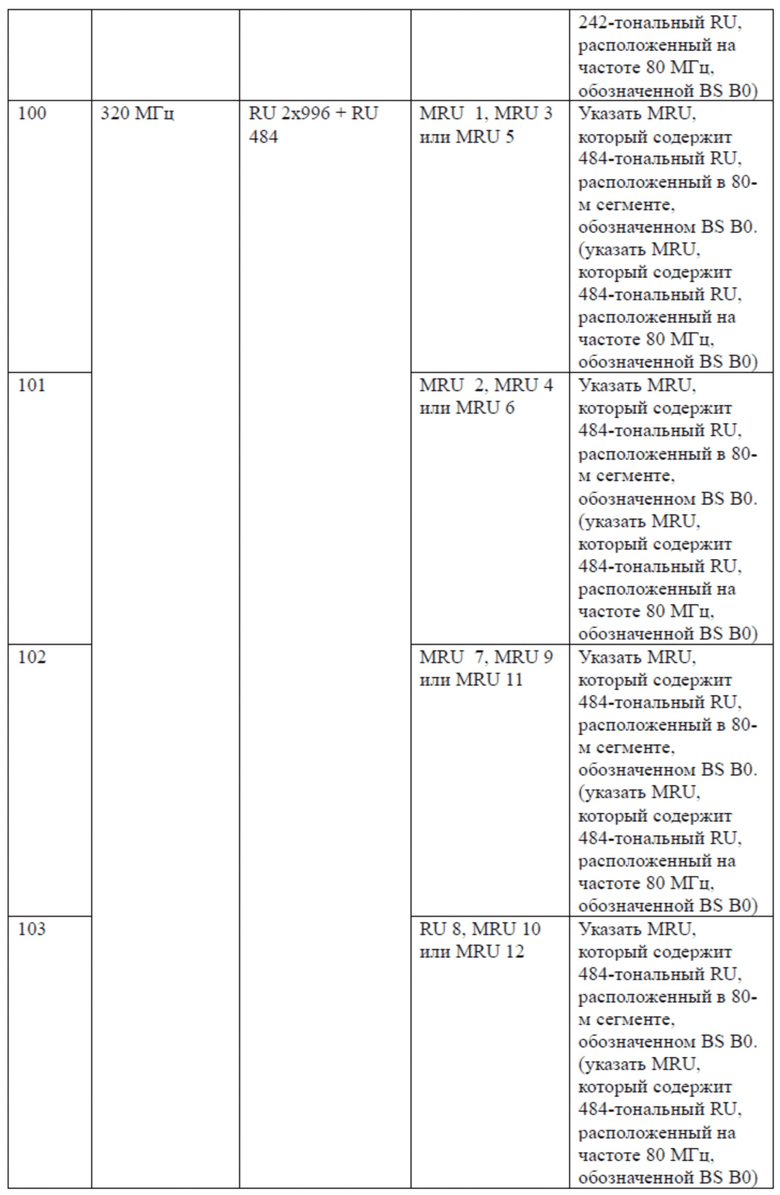

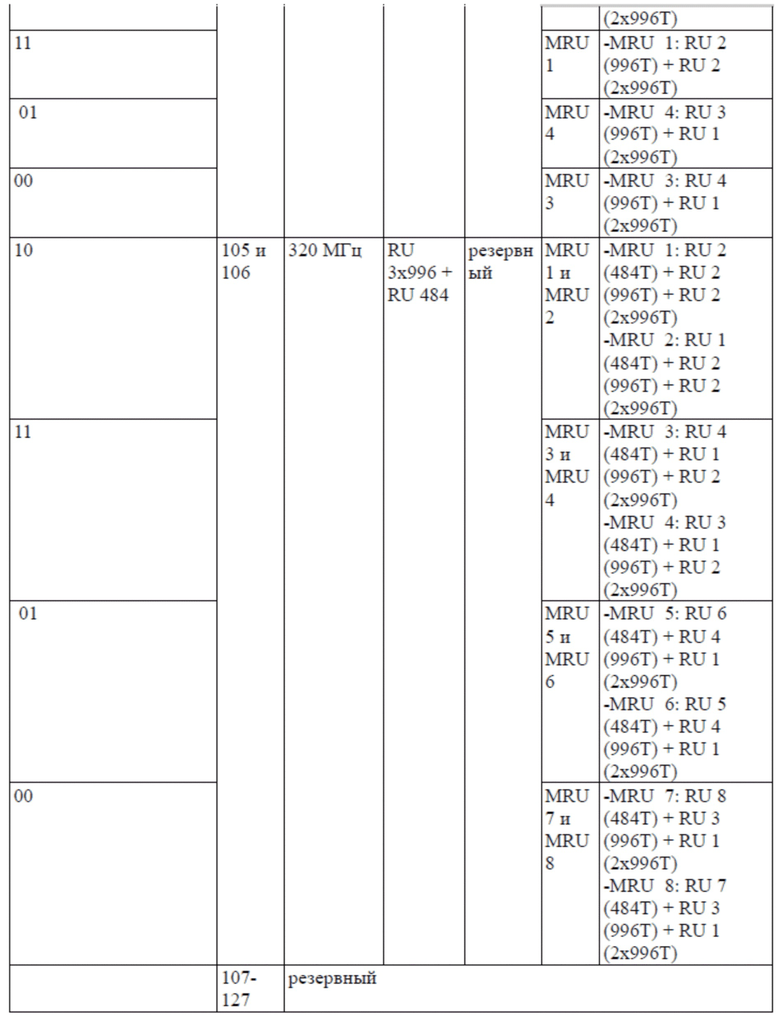

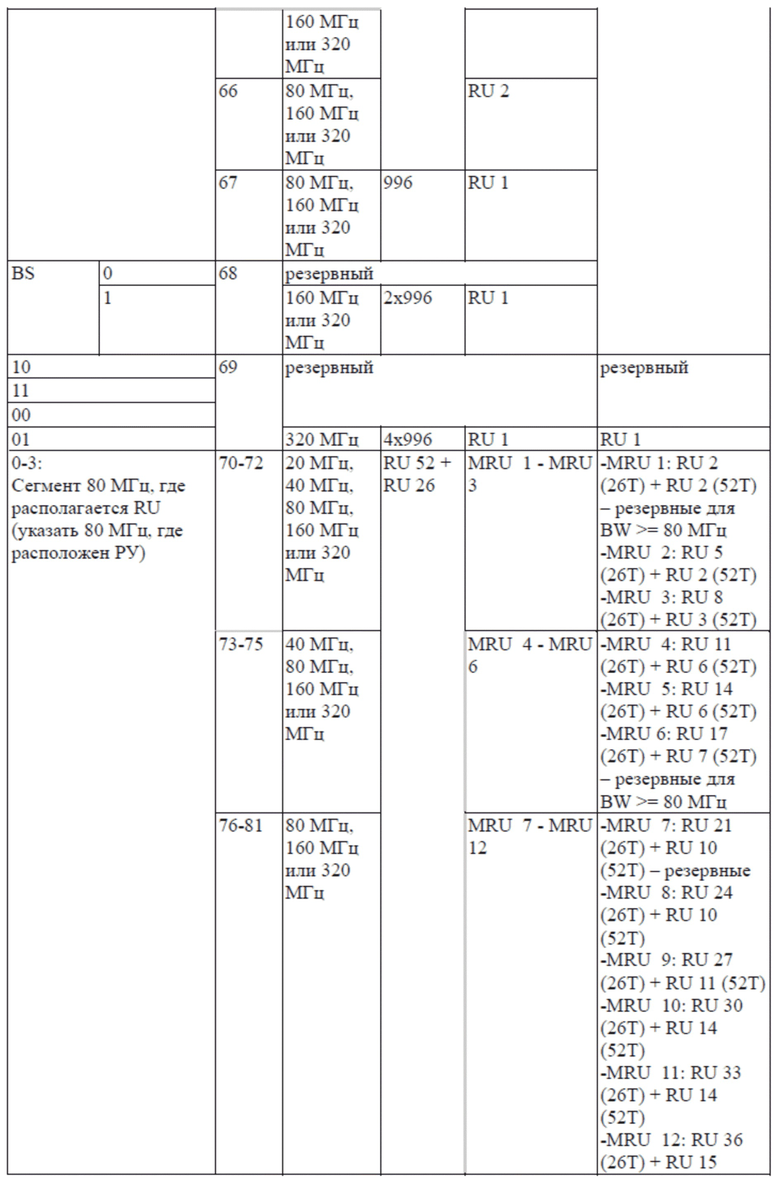

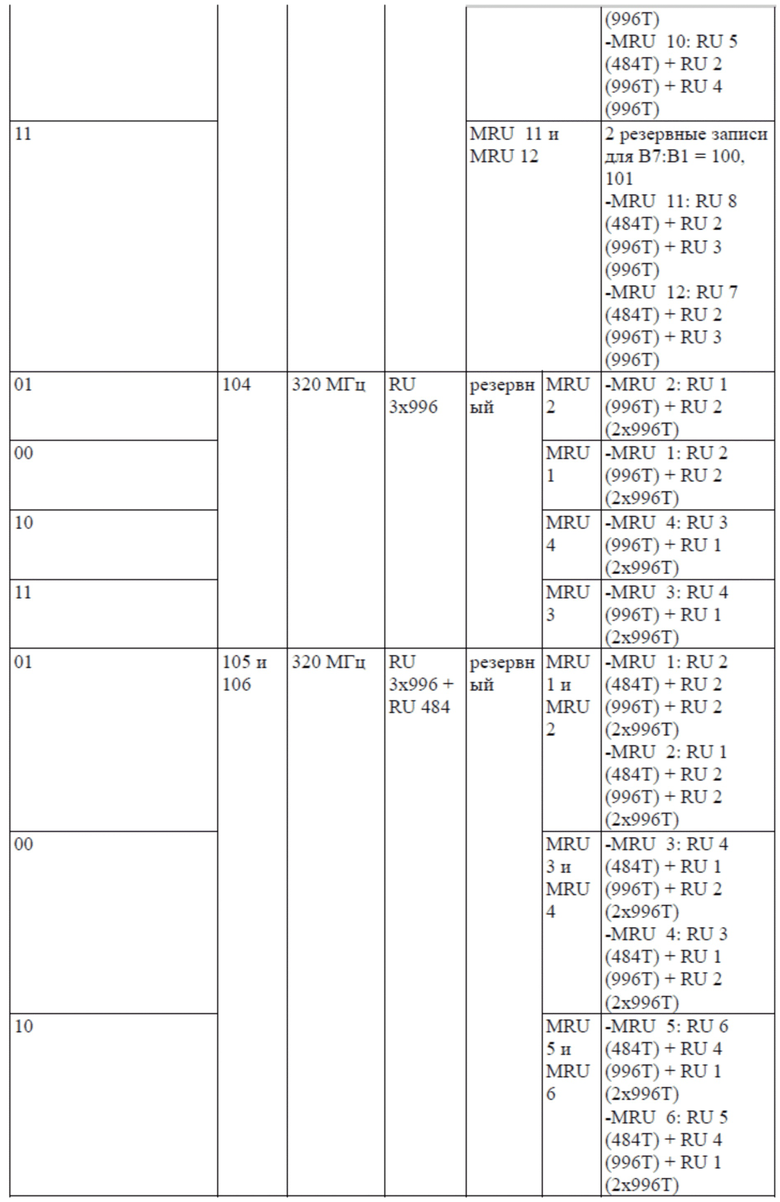

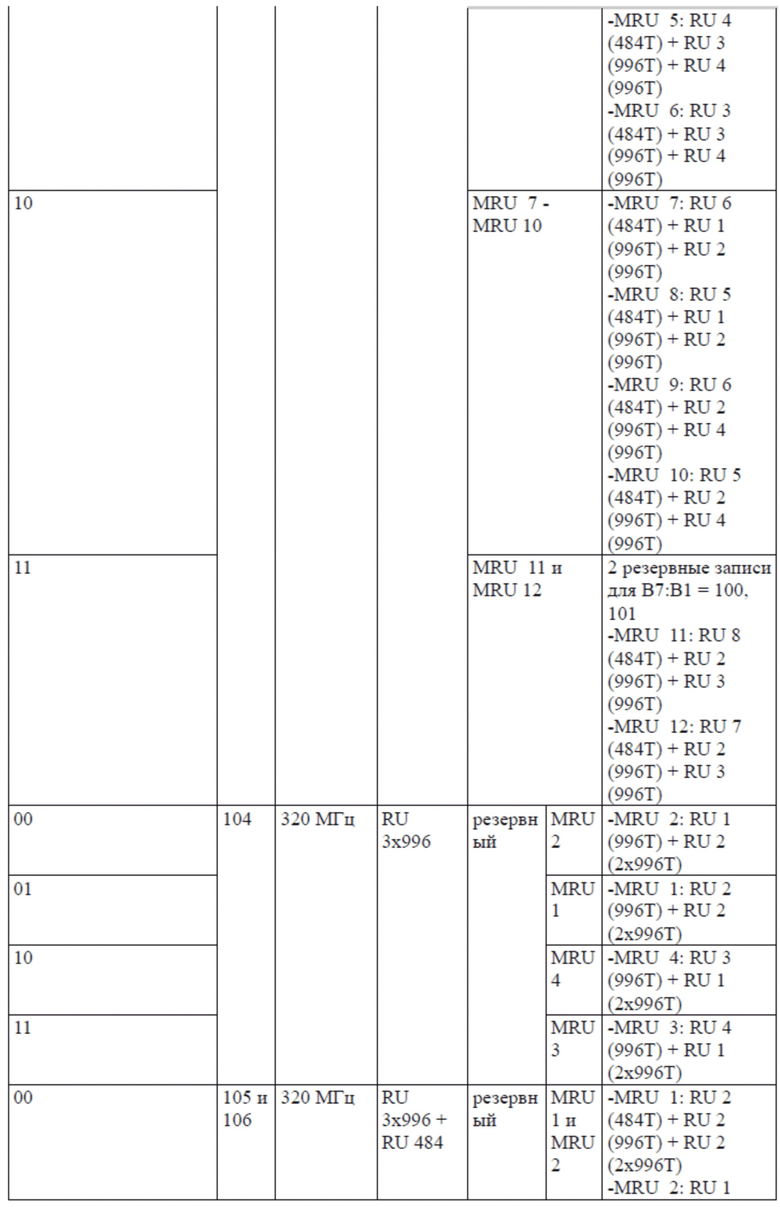

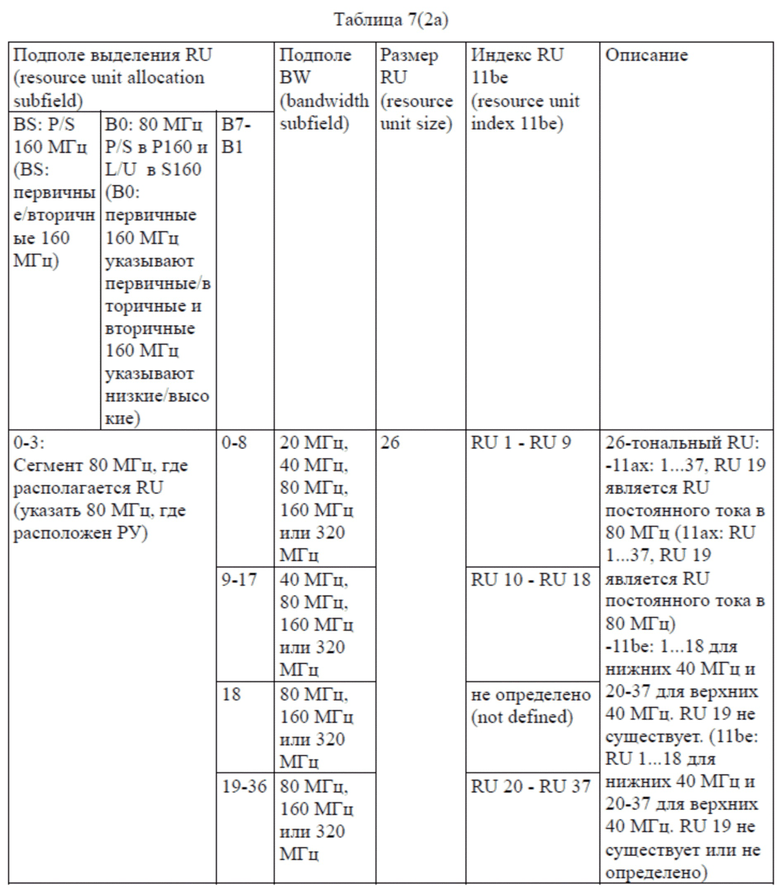

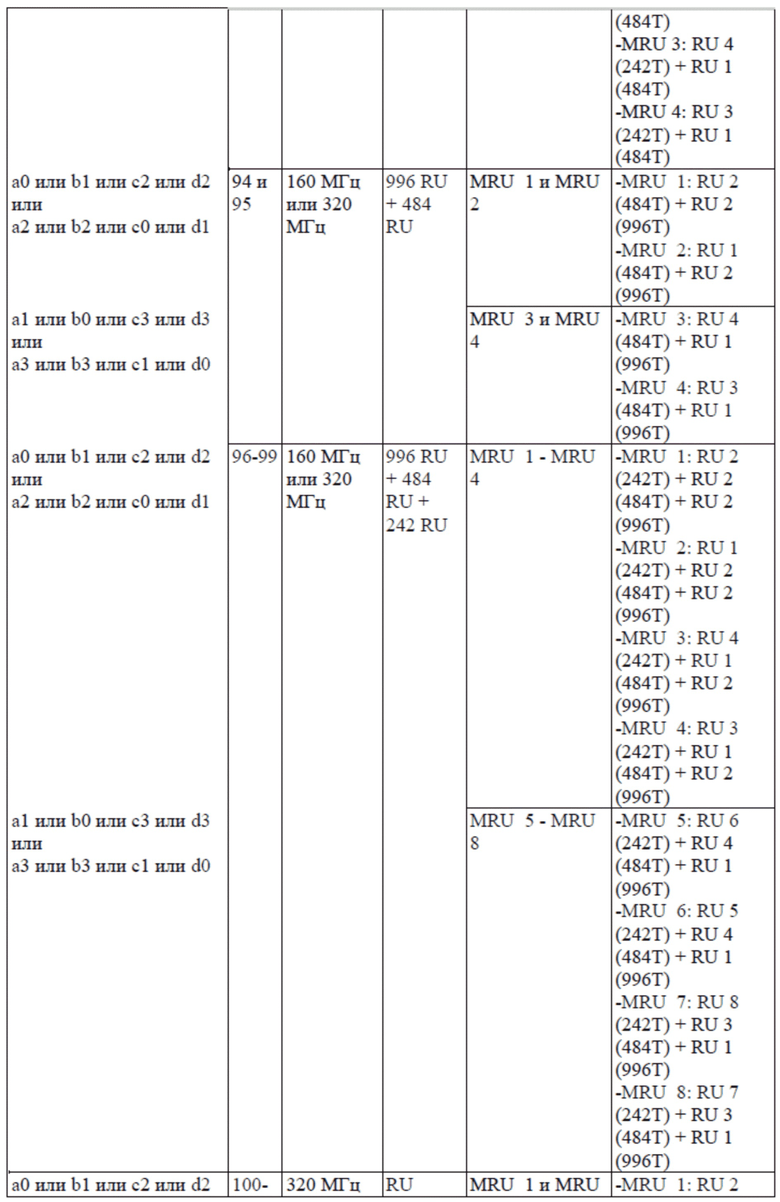

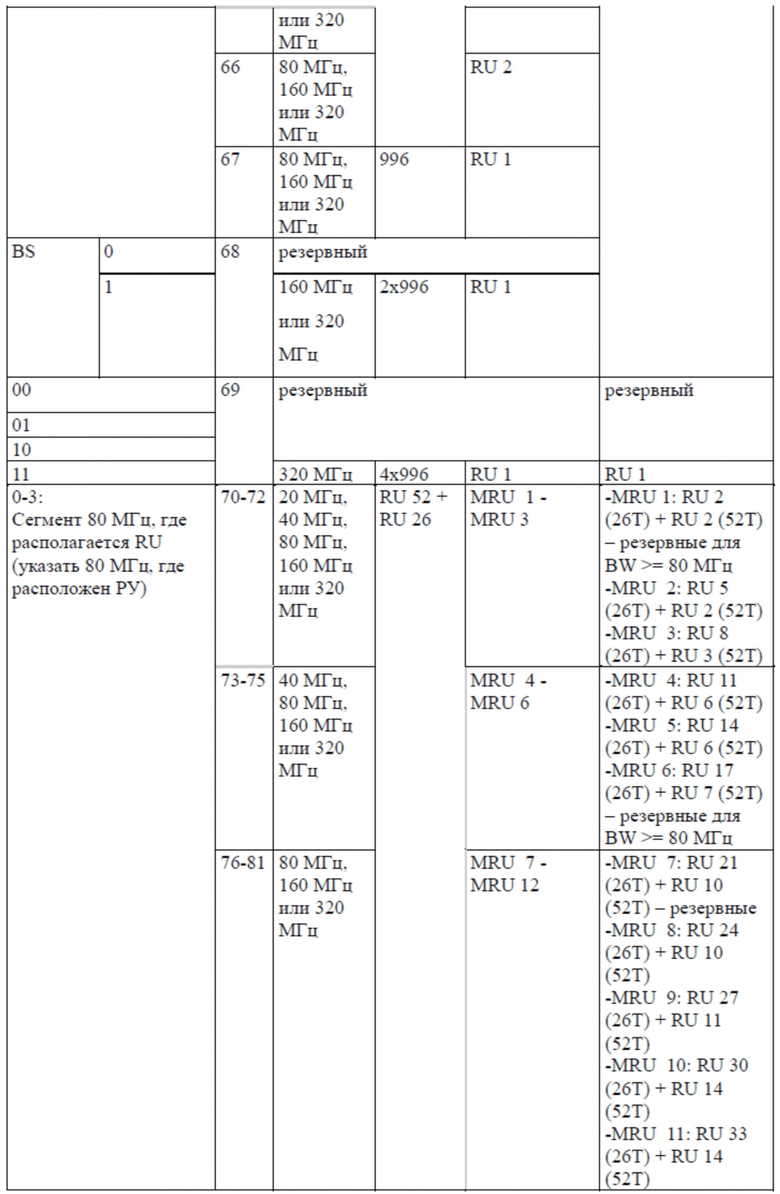

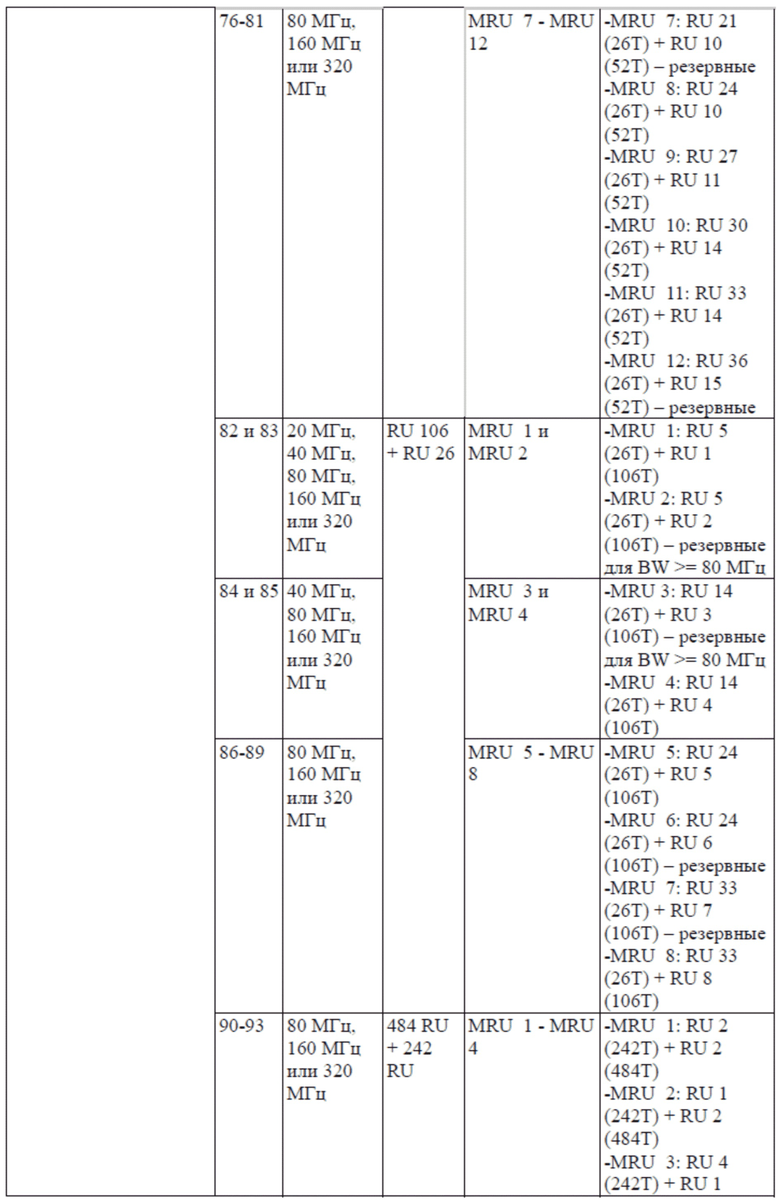

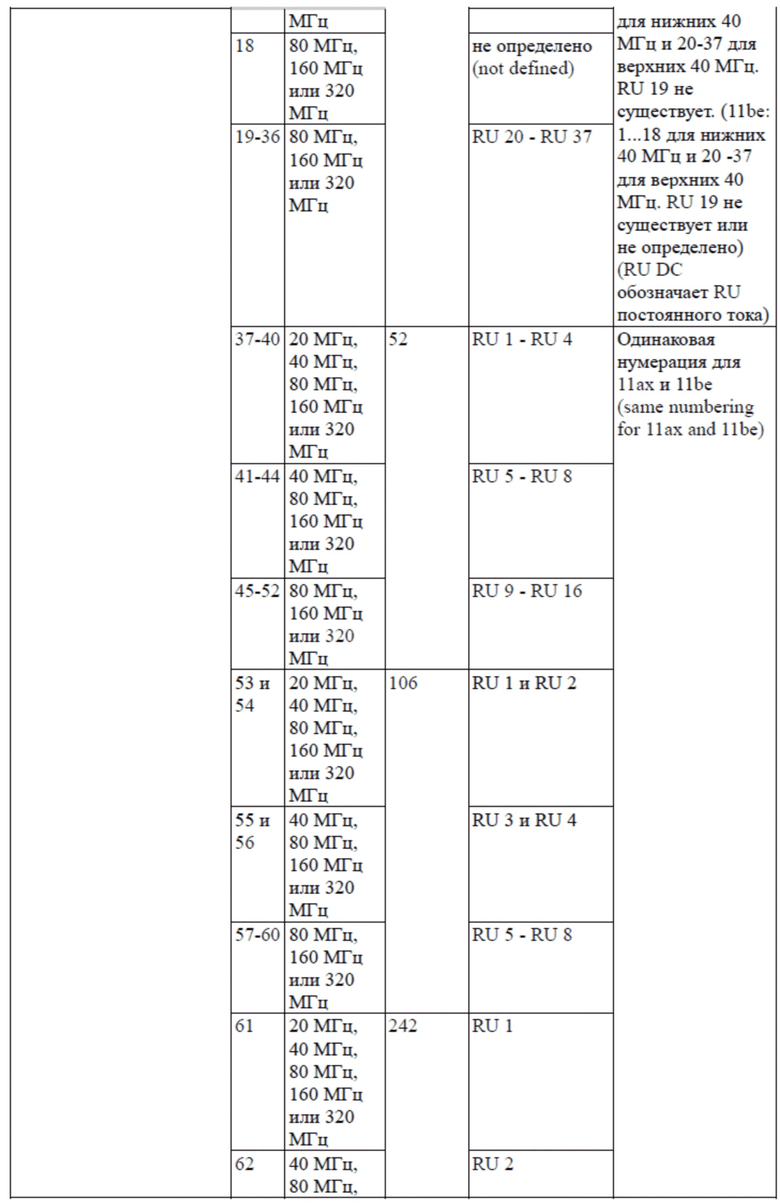

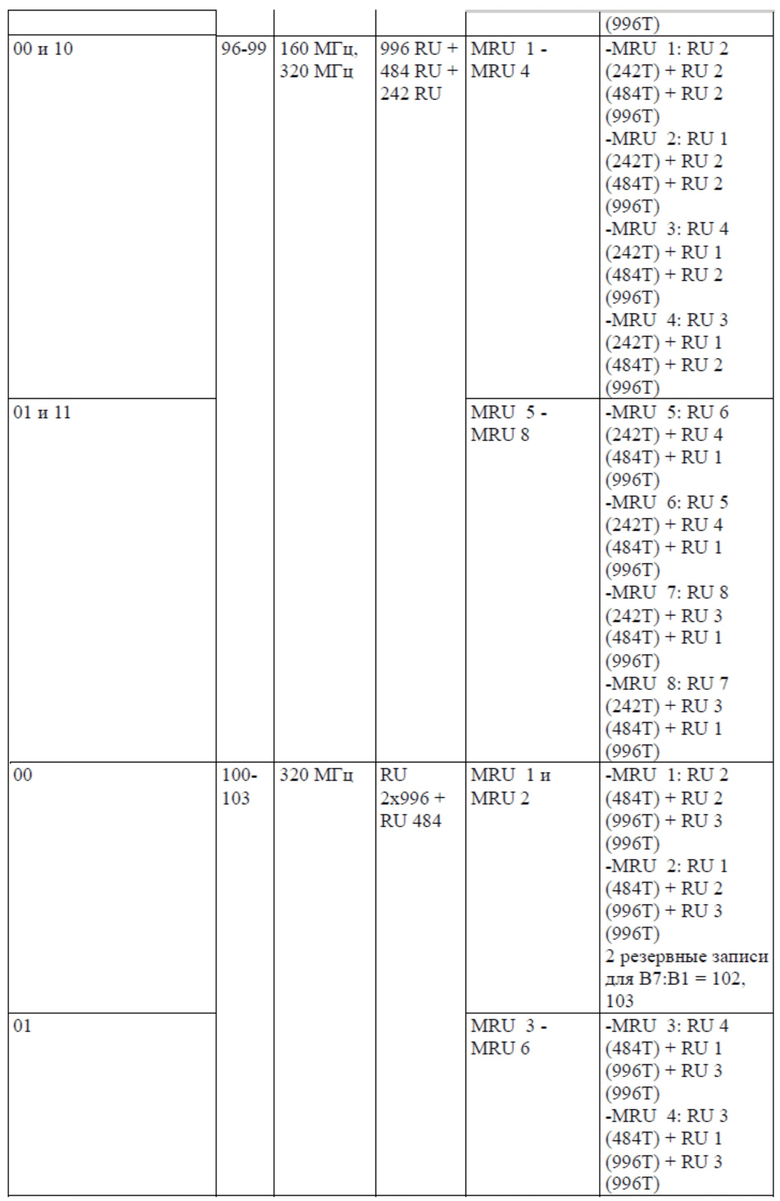

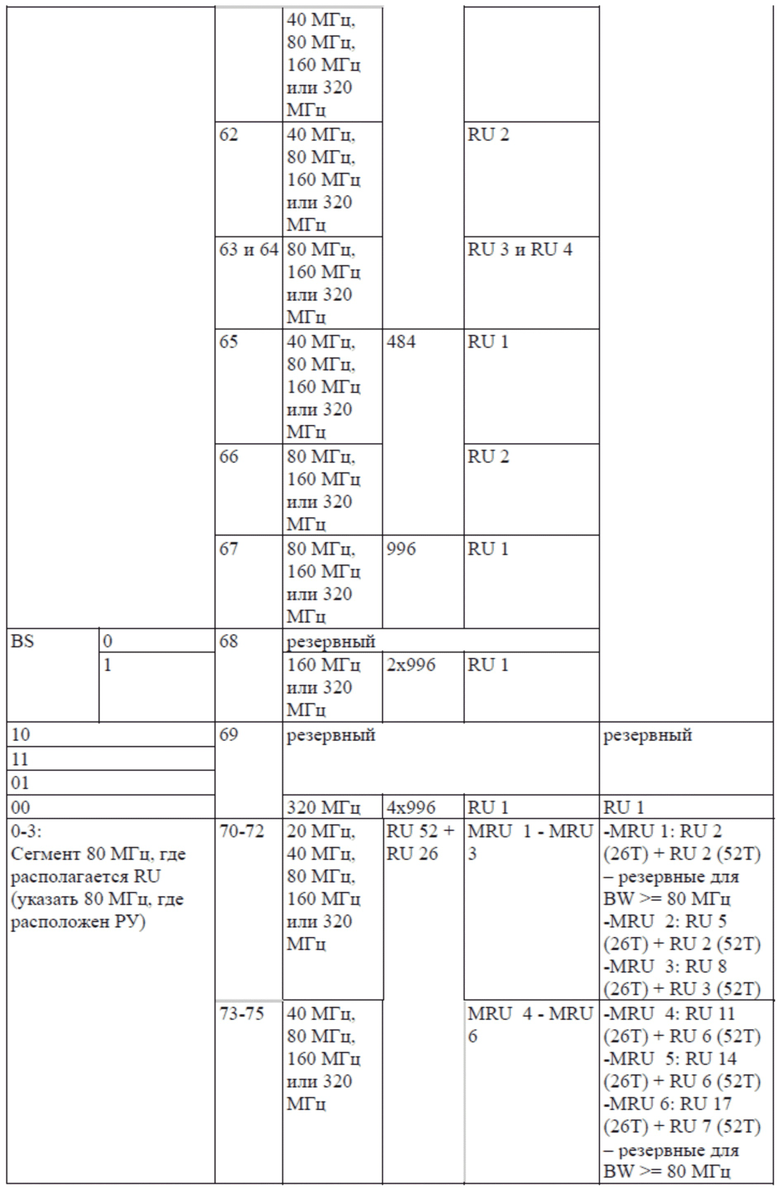

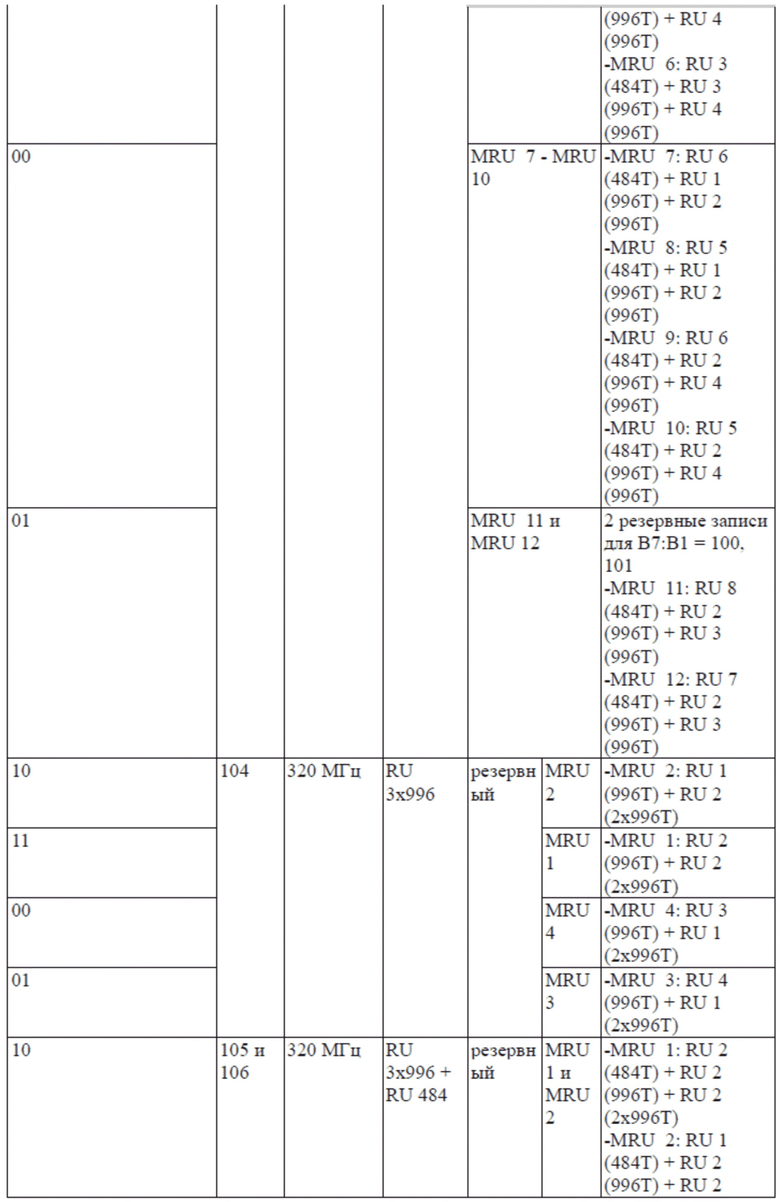

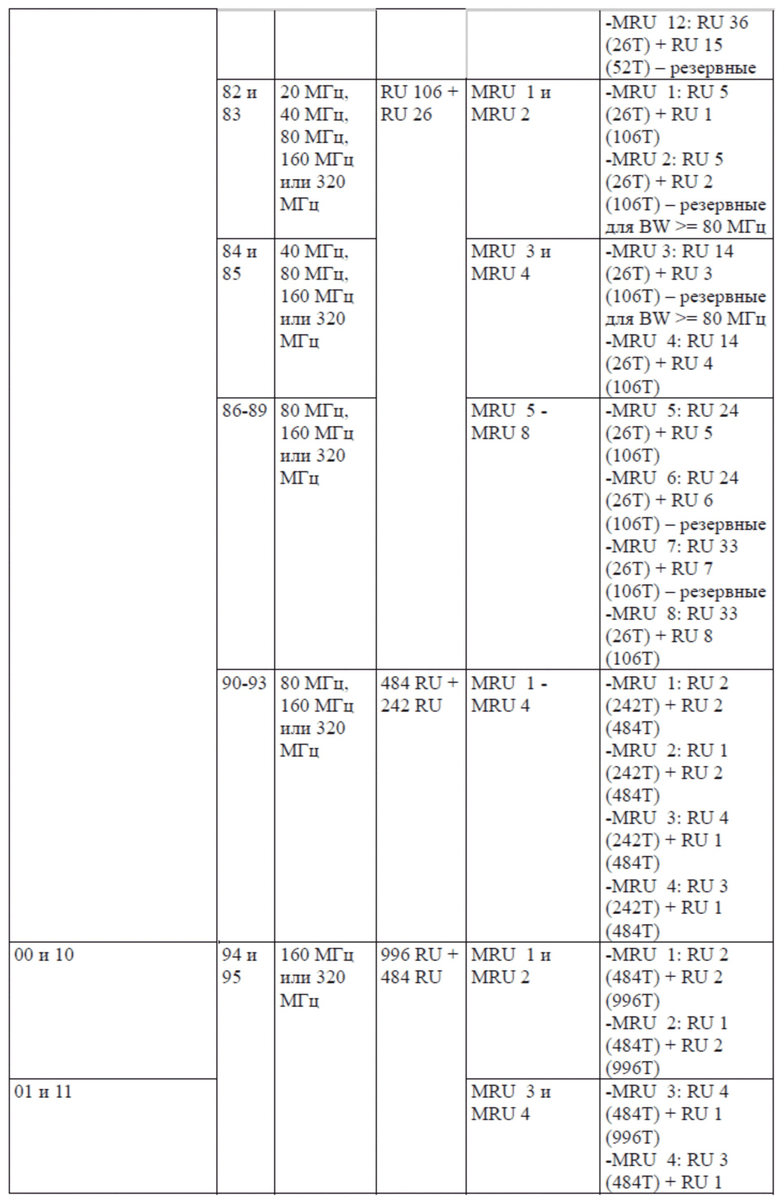

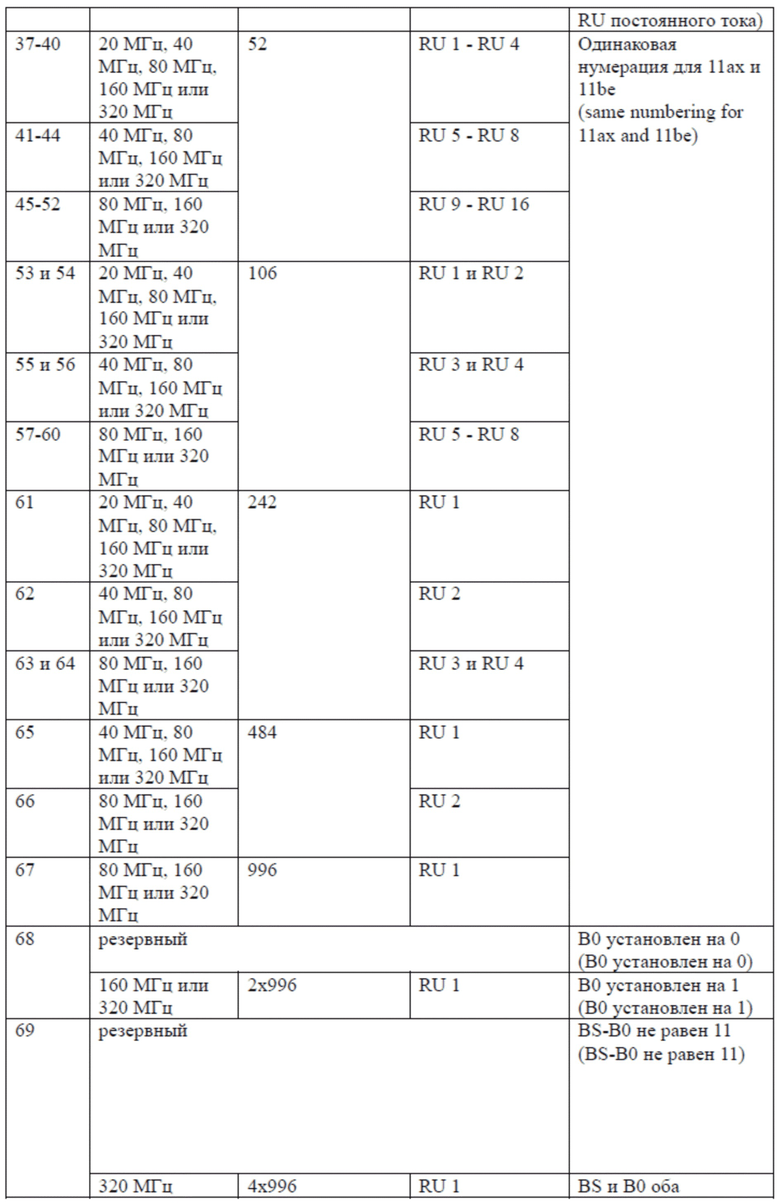

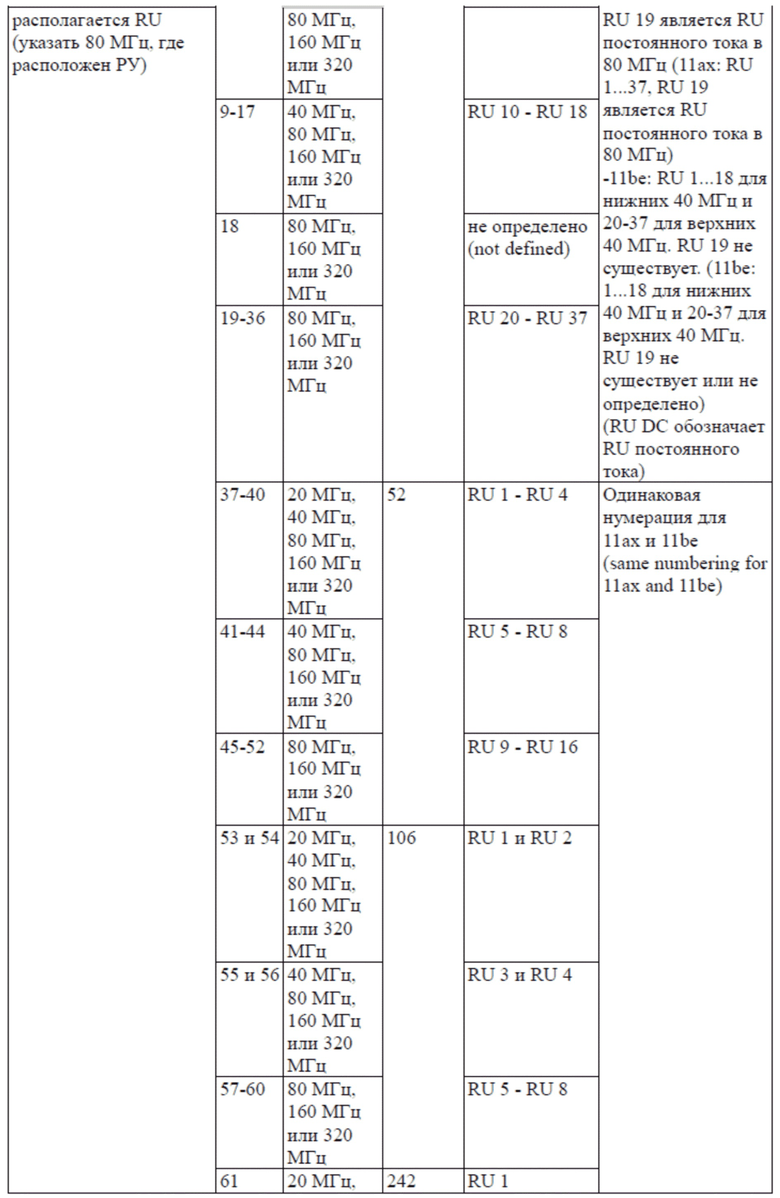

В таблице 7(1) приведено соответствие между первично-вторичным указателем и двумя битами, указанными абсолютной частотой.

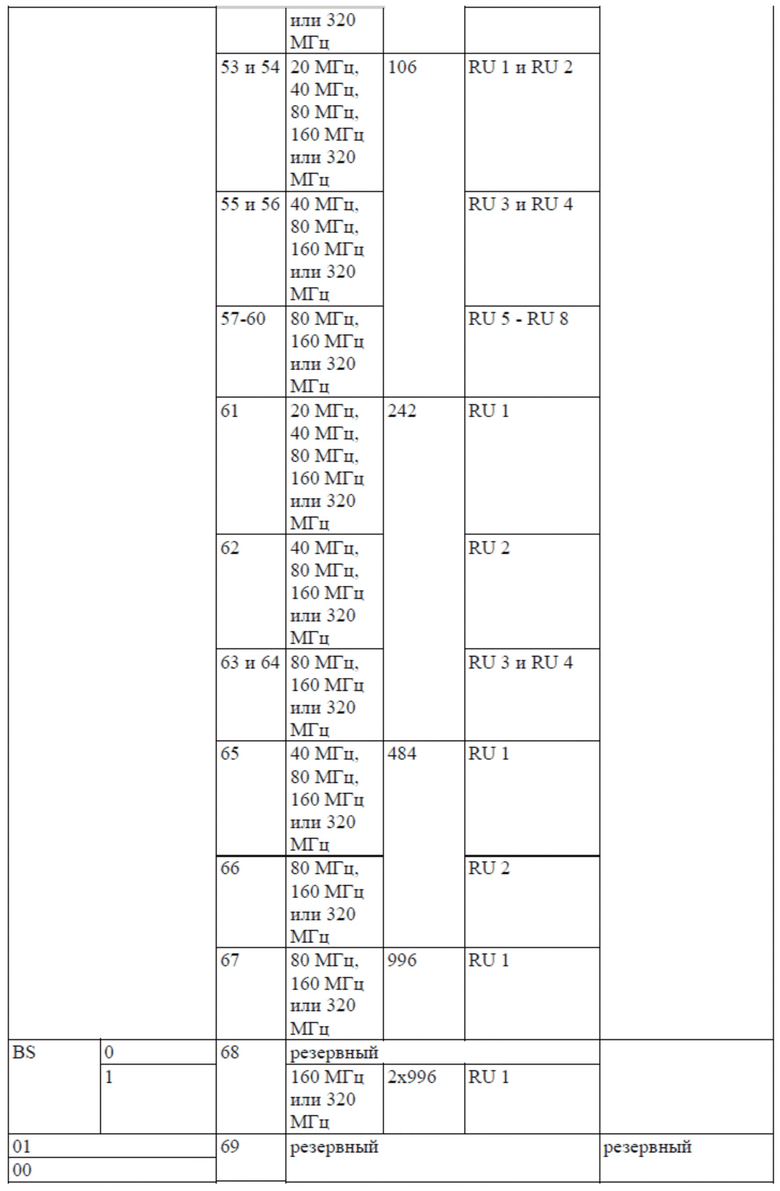

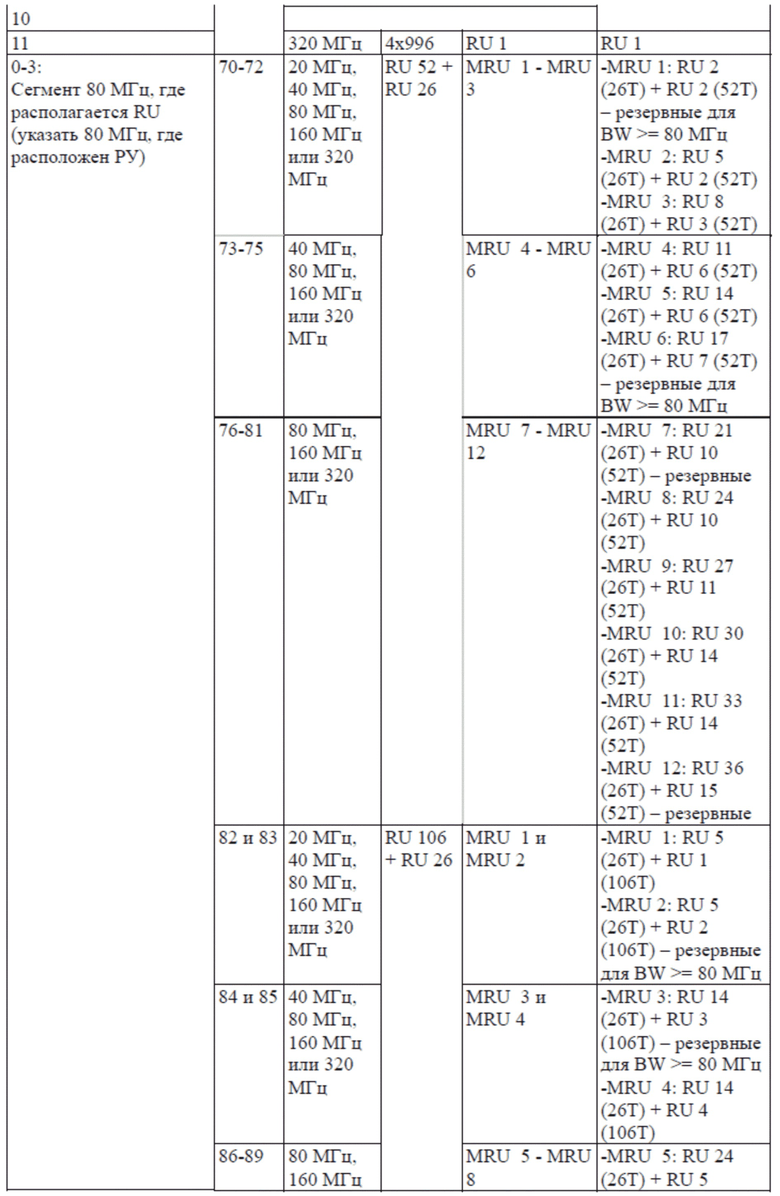

Таблица 7(1)
(absolute frequency)
(Case a in 320 MHz)
(Case b in 320 MHz)
(Case c in 320 MHz)
(Case d in 320 MHz)
Примечание: в данном документе BS и B0 могут указывать полосу пропускания 80 МГц, в которой расположен наименьший RU в MRU или RU, и используется способ указания первичного/вторичного местоположения. Например, 3x996 формируется из 2x996 + 996, и здесь может быть указано место 80 МГц, в котором находится 996. В качестве другого примера, 3x996+484 может указывать на местоположение полосы пропускания 80 МГц, в котором расположен 484-й ресурсный блок.
Этот вариант осуществления настоящей заявки дополнительно предусматривает конкретные указатели B1-B7. Для получения подробной информации смотри таблицу 7(2), приведенную ниже.

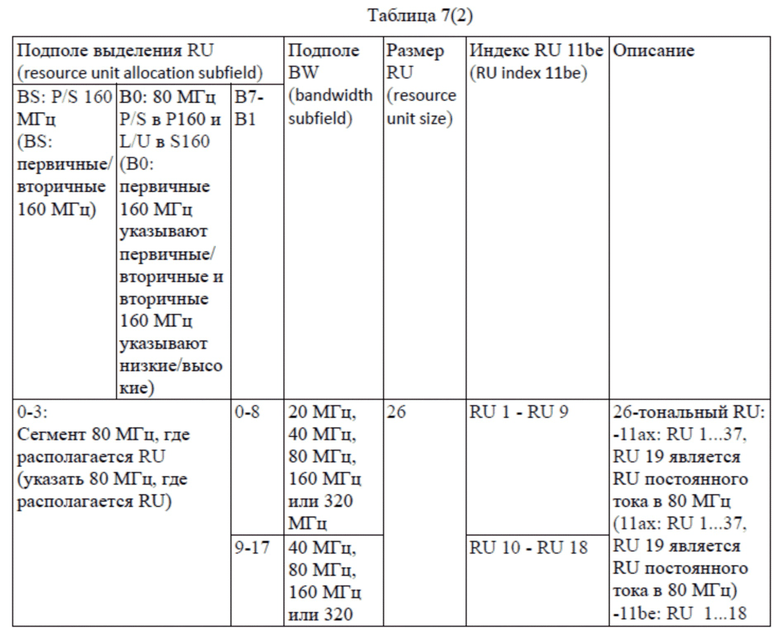

При необходимости приведенная выше таблица 7(2) может быть представлена в четырех таблиц. Основываясь на соответствии в приведенной выше таблице 7(1), таблицу 7(2) можно альтернативно разделить на следующие четыре таблицы: таблицу 7(2а), таблицу 7(2b), таблицу 7(2с) и таблицу 7( 2d), то есть таблица, включающая в себя только случай a, случай b, случай c или случай d. В других случаях указатели BS и B0 не обязательно включать в одну таблицу.

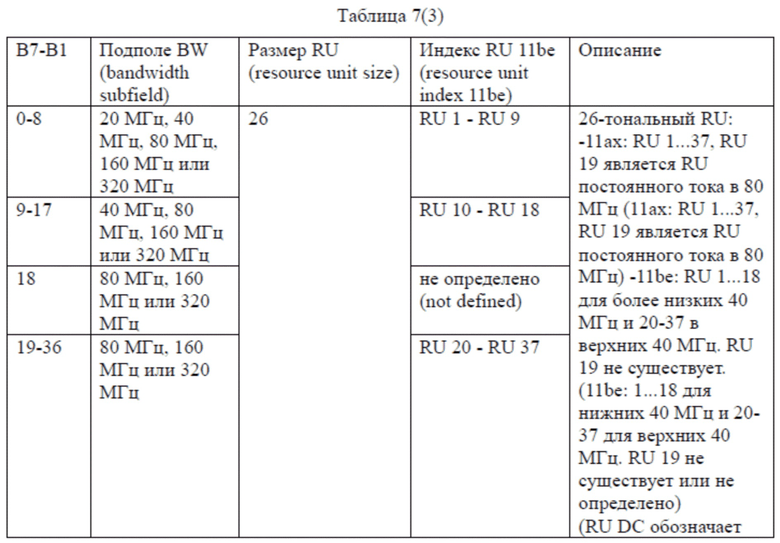

Когда таблица включает в себя случай а, следует использовать таблицу 7(2а), приведенную ниже:

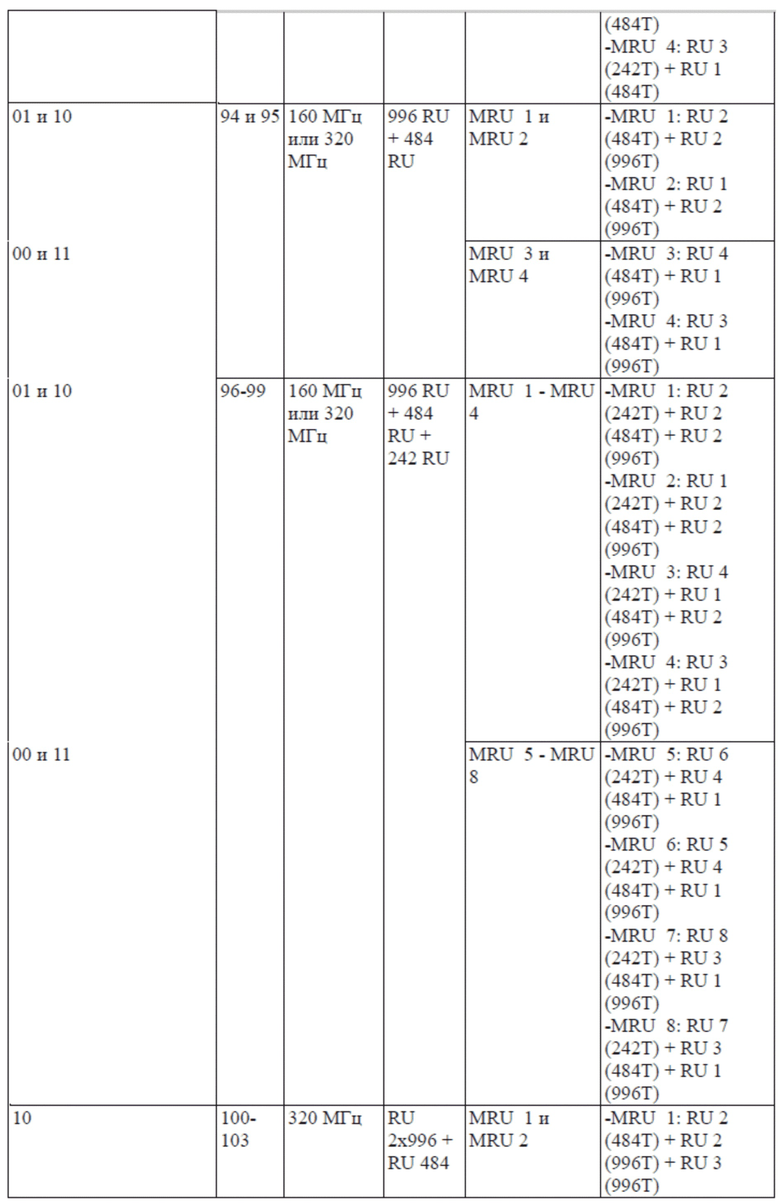

Когда таблица включает в себя случай b, таблица 7(2b) выглядит следующим образом:

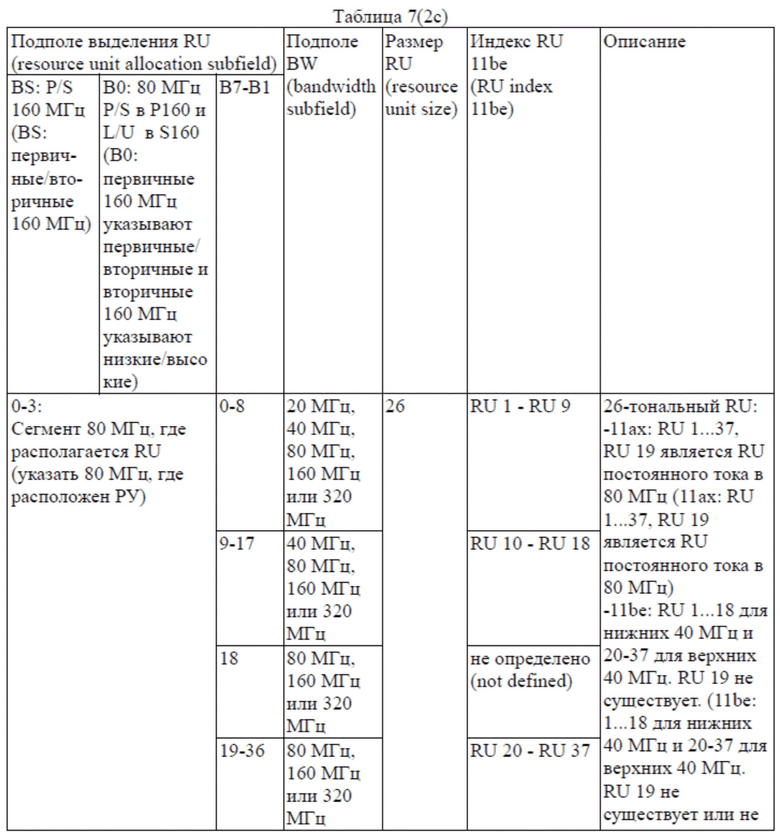

В случае c используется таблица 7(2c):

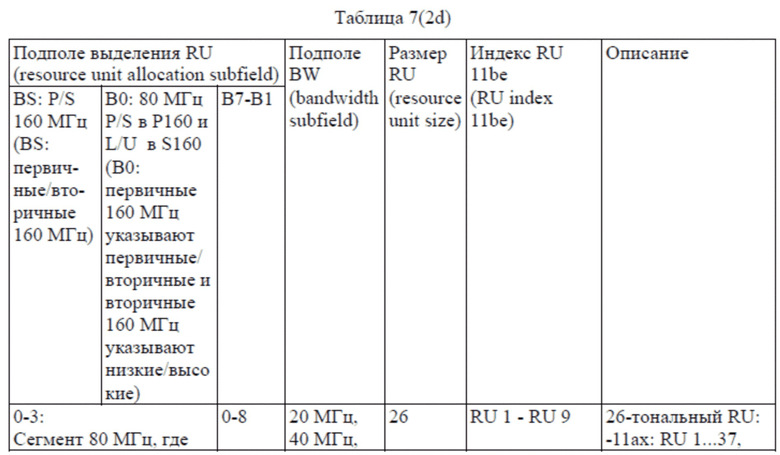

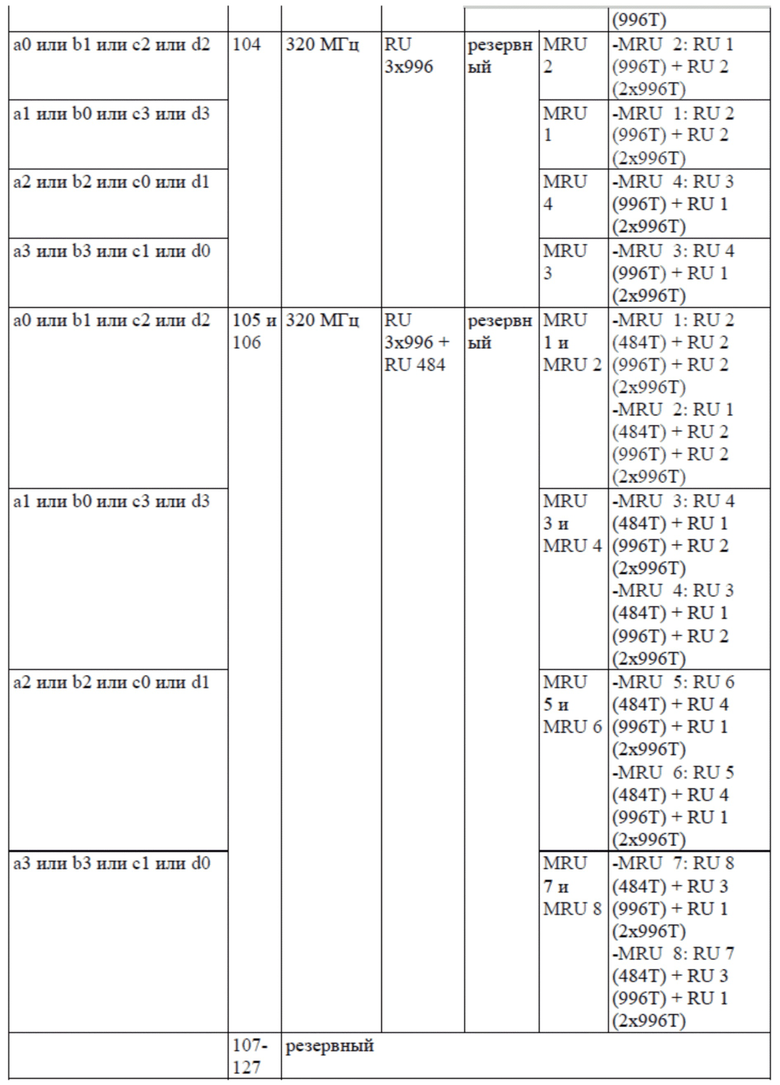

В случае d используется таблица 7(2d):

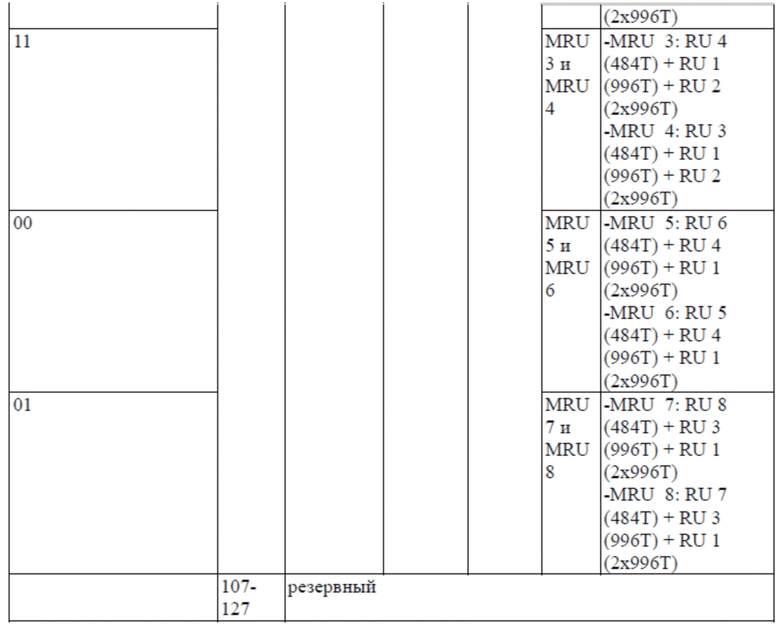

Этот вариант осуществления настоящей заявки дополнительно предусматривает способ указания 2-битового местоположения + указания 7-битовой таблицы.
Это является еще одним техническим решением для реализации указателя в таблице подполей выделения RU. Чтобы быть точным, используется только способ указания 7-битовой таблицы для указания конкретного RU/MRU в местоположении 80 МГц, определяемом битами BS и B0. В качестве примера используется 3x996+484. Когда 7 битов (B7-B1) указывают 105, всего существуют следующие четыре случая MRU:
-MRU 1: RU 2 (484T) + RU 2 (996T) + RU 2 (2x996T)
-MRU 3: RU 4 (484Т) + RU 1 (996Т) + RU 2 (2x996T)
-MRU 5: RU 6 (484Т) + RU 4 (996Т) + RU 1 (2x996T)
-MRU 7: RU 8 (484Т) + RU 3 (996Т) + RU 1 (2x996T)
Согласно указателю двух битов BS и B0 можно определить выбор MRU 1, MRU 3, MRU 5 или MRU 7. То есть идея способа состоит в том, что после получения набора RU/MRU, соответствующего значению из семи битов, конкретный MRU в наборе может быть определен на основе двух битов BS и B0.
Следует отметить, что MRUx или RUx, соответствующие размеру ресурсного блока, могут представлять конкретное местоположение RU/MRU.
Два бита BS и B0 используют способ первично-вторичного указания местоположения, где двухбитовый указатель может указывать местоположение в 80 МГц, в котором расположен наименьший RU из RU/MRU. Подробная информация представлена в таблице 7(3).

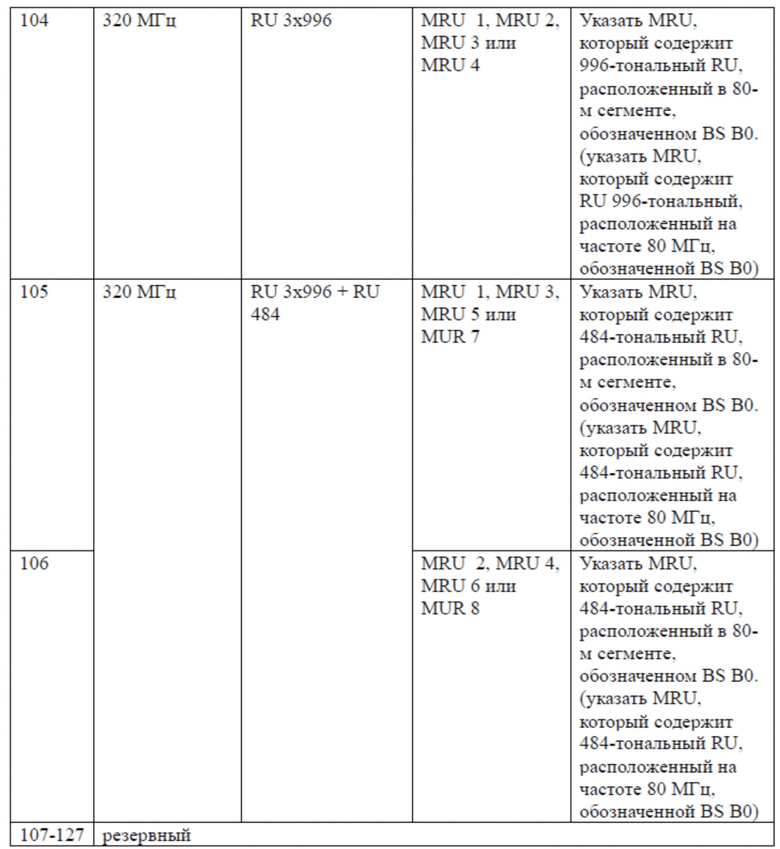

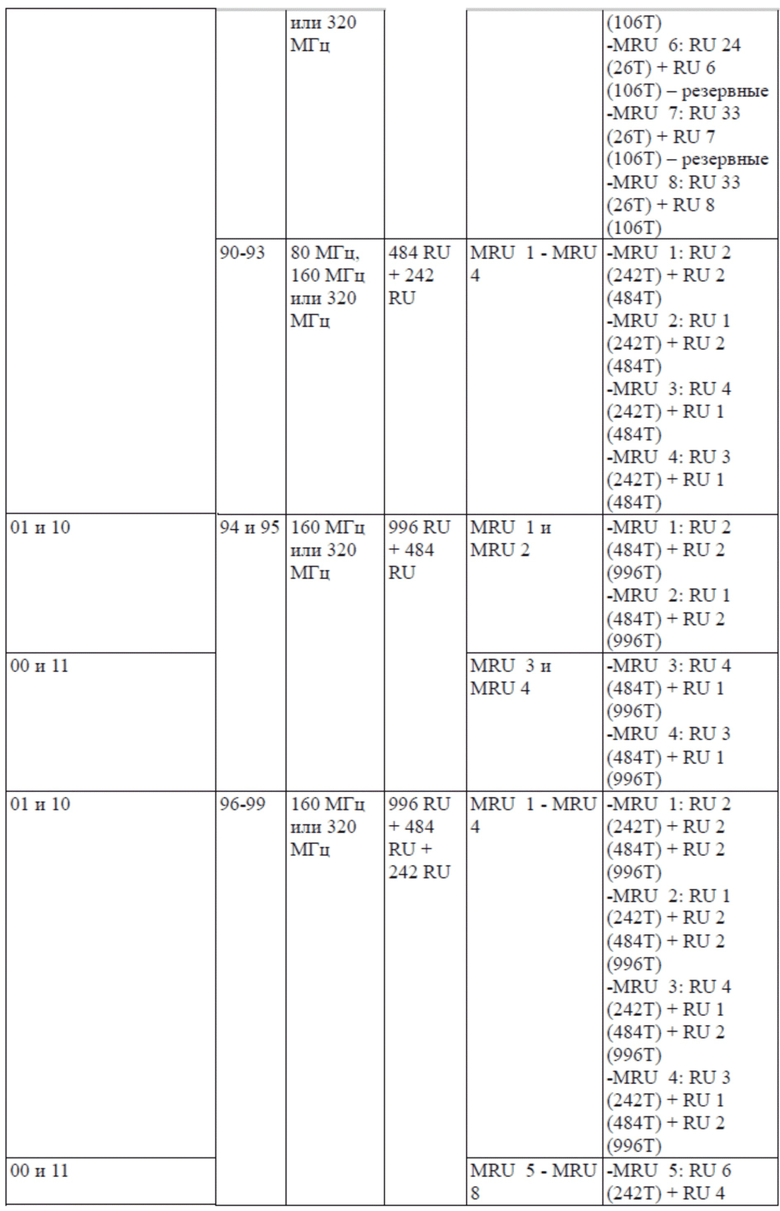

Назначение MRU в приведенной выше таблице смотри в приложении к индексу MRU, показанному в таблице 7(4a) и таблице 7(4b).
Индекс MRU представляет собой индекс MRU. Следует отметить, что индекс MRU не представляет собой значение, полученное с использованием 7 битов или 9 битов в подполе выделения ресурсных блоков, но может рассматриваться как шаблон MRU. В таблице 7(4a) и таблице 7(4b) показаны индексы MRU на частотах 160 МГц и 320 МГц.

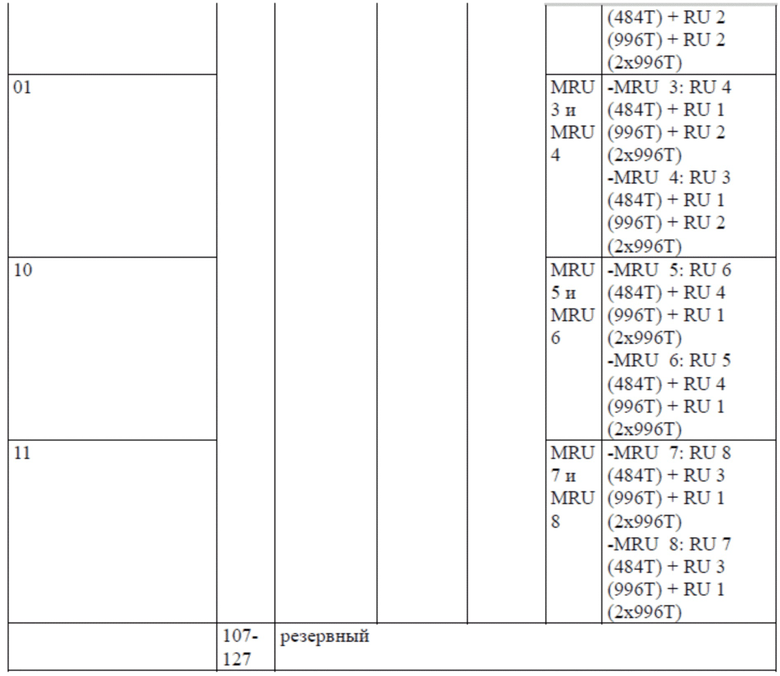

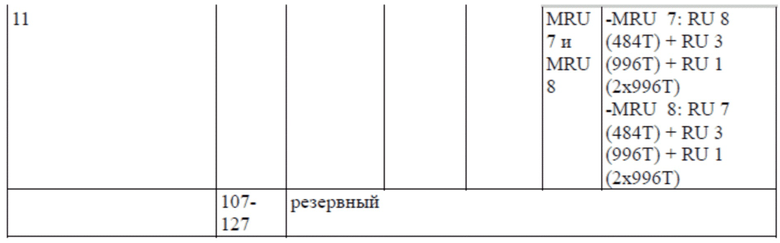

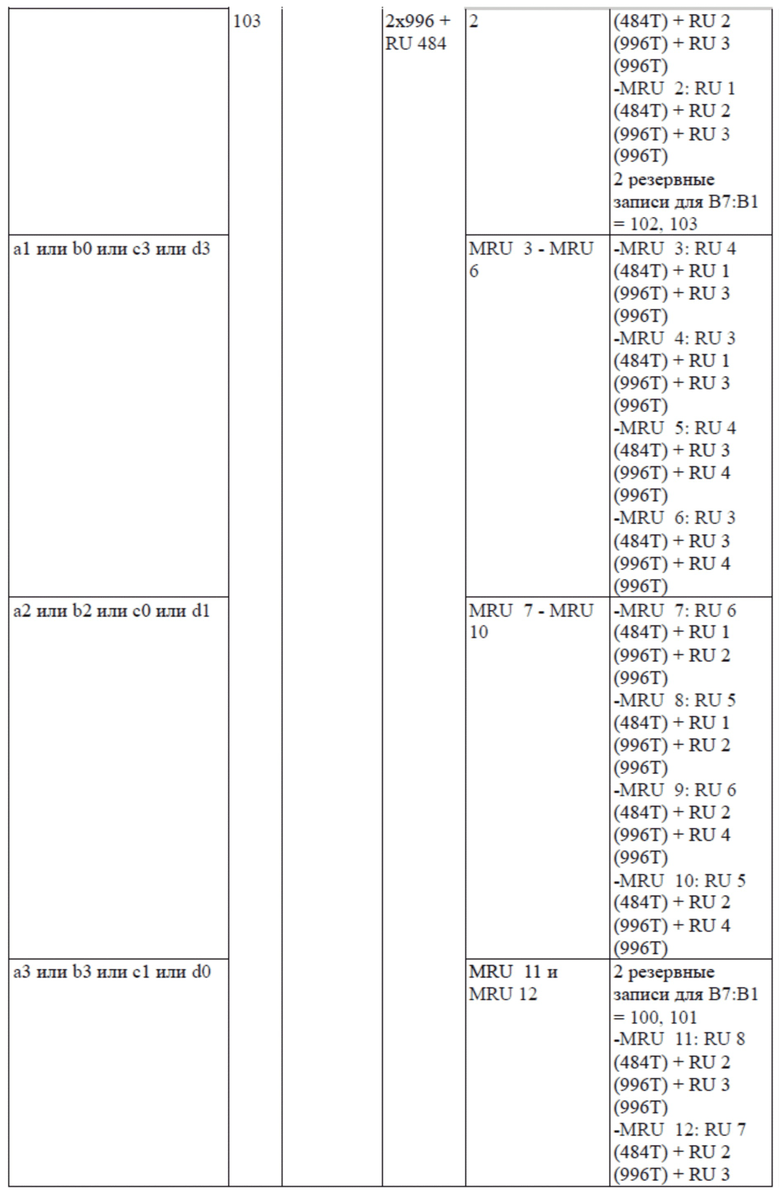

Таблица 7(4а)
Примечание: пустой означает, что значение отсутствует.
RU 242 (только для не-OFDMA)
Таблица 7(4b)
Примечание: пусто означает, что значение отсутствует.
+ 484 RU
+ 484 RU
Следует понимать, что сопоставление взаимосвязей между индексами и RU/MRU в таблицах, представленных в вариантах осуществления настоящей заявки, таких как таблица 7(1), таблица 7(2), таблица 7(2a), таблица 7(2b ), таблица 7(2c), таблица 7(2d), таблица 7(3), таблица 7(4a) и таблица 7(4b), являются всего лишь примерами. В конкретной реализации другие табличные формы могут быть получены на основе технических решений, представленных в вариантах осуществления настоящей заявки, которые подпадают под объем защиты вариантов осуществления настоящей заявки.
Значение в подполе AID, включенном в первое поле пользовательской информации, является первым заданным значением. Первое заданное значение может принимать значения 2046, 4095 или зарезервировано. Резервное значение может принимать любое из значений от 2008 до 2044 или от 2047 до 4094.
В возможном варианте первое заданное значение равно резервному значению, например, 2044. В этом случае другие оставшиеся биты в первом поле пользовательской информации, отличные от подполя AID, не используются.
В другом возможном варианте первое заданное значение равно 4095, и ниже представлены два способа:
Способ 1: первое поле пользовательской информации может включать в себя первое подполе указателя, и значение первого подполя указателя является первым значением. В этом случае другие оставшиеся биты в первом поле пользовательской информации, отличные от подполя AID и первого подполя указателя, не используются.
Можно понять, что традиционная технология определяет то, что поле пользовательской информации, чье значение в подполе AID равно 4095, является полем, используемым для заполнения запускающего кадра. Однако настоящая заявка дополнительно определяет то, что поле пользовательской информации, чье значение в подполе AID равно 4095, может дополнительно использоваться в качестве первого поля пользовательской информации. Таким образом, чтобы первая станция не перепутала функцию поля пользовательской информации, чье значение в подполе AID равно 4095, в настоящей заявке предложено следующее решение: поле пользовательской информации, чье значение в подполе AID равно 4095, включает в себя первое подполе указателя, и первое подполе указателя указывает функцию поля пользовательской информации, чье значение в подполе AID равно 4095. В частности, если значение первого подполя указателя является первым значением, например, 0, поле пользовательской информации, чье значение в подполе AID 4095 представляет собой поле пользовательской информации, используемое для заполнения запускающего кадра; и если значение первого подполя указателя является вторым значением, например 1, поле пользовательской информации, чье значение в подполе AID равно 4095, является первым полем пользовательской информации.
Способ 2: Поле пользовательской информации, чье значение в поле AID равно 4095, является первым полем пользовательской информации, но все еще является полем пользовательской информации, используемым для заполнения для второй станции. В дополнение к этому, добавляется поле пользовательской информации, используемое для заполнения для первой станции. Для первой станции значение в поле AID поля пользовательской информации, используемого для заполнения, может принимать любое из резервных значений, например, 4094.
Когда первое заданное значение равно 4095, и, когда первое поле пользовательской информации использует вариант 1, вторая станция может рассматривать первое поле пользовательской информации как поле пользовательской информации, используемое для заполнения запускающего кадра. В частности, после того, как вторая станция считает первое поле пользовательской информации, вторая станция не выполняет синтаксический анализ поля пользовательской информации после первого поля пользовательской информации, так что вторая станция может снизить потребление энергии.
В другом возможном варианте первое заданное значение равно 2046, первое поле пользовательской информации может включать в себя второе подполе указателя, и значение второго подполя указателя является третьим значением. Второе подполе указателя может повторно использовать подполе выделения ресурсных блоков, и третье значение равно резервному значению подполя выделения ресурсного блока в традиционной технологии, другими словами, третье значение может быть целым числом от 121 до 127. Например, третье значение может быть равно 127. В этом случае другие оставшиеся биты в первом поле пользовательской информации, отличные от подполя AID и второго подполя указателя, не используются.
Можно понять, что традиционная технология определяет то, что поле пользовательской информации, чье значение в подполе AID равно 2046, является полем пользовательской информации, используемым для указания невыделенного ресурсного блока. Однако настоящая заявка дополнительно определяет то, что поле пользовательской информации, чье значение в подполе AID равно 2046, может использоваться в качестве первого поля пользовательской информации. Таким образом, чтобы первая станция не перепутала функцию поля пользовательской информации, чье значение в подполе AID равно 4095, в настоящей заявке предложено следующее решение: поле пользовательской информации, чье значение в подполе AID равно 2046, включает в себя второе подполе указателя, и второе подполе указателя указывает функцию поля пользовательской информации, чье значение в подполе AID равно 2046. В частности, если значение второго подполя указателя является третьим значением, второе подполе указателя указывает то, что поле пользовательской информации, чье значение в подполе AID 2046 является первым полем пользовательской информации; и если значение второго подполя указателя не является третьим значением, второе подполе указателя указывает то, что поле пользовательской информации, чье значение в подполе AID равно 2046, является полем пользовательской информации, используемым для указания невыделенного ресурсного блока.
Если второе подполе указателя повторно использует подполе выделения ресурсных блоков, когда значение подполя выделения ресурсных блоков не является третьим значением, подполе выделения ресурсных блоков указывает ресурс частотной области в соответствующей полосе пропускания.
Подполе выделения ресурсов в четвертом поле пользовательской информации может быть подполем индикации выделения ресурса в поле пользовательской информации, используемом для указания невыделенного ресурсного блока.
В этом варианте осуществления настоящей заявки количество битов, занимаемых первым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции в стандарте 802.11ax.
В этом варианте осуществления настоящей заявки, если запускающий кадр дополнительно включает в себя поле пользовательской информации, соответствующее второй станции, вторая станция может выполнить синтаксический анализ, в соответствии с правилом, определенным в стандарте 802.11ax, поля пользовательской информации, соответствующего второй станции.
Максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11ax, составляет 160 МГц, и максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11be, составляет 320 МГц. Когда полоса пропускания восходящей линии связи составляет 320 МГц, подполе выделения ресурсных блоков в поле пользовательской информации запускающего кадра в стандарте 802.11ax не может точно указать частотную область 160 МГц, в которой ресурсный блок находится в полосе пропускания 320 МГц. Чтобы решить эту проблему, в традиционной технологии предложено добавлять один бит в подполе выделения ресурсного блока в поле пользовательской информации запускающего кадра, где добавленный бит указывает частотную область 160 МГц, в которой расположен ресурсный блок. Однако добавление бита в подполе выделения ресурсных блоков в поле пользовательской информации означает добавление бита в поле пользовательской информации. Таким образом, изменяется структура запускающего кадра. Модифицированный запускающий кадр несовместим с запускающим кадром стандарта 802.11ax. Вторая станция не может правильно синтаксически проанализировать измененный запускающий кадр. Таким образом, модифицированный запускающий кадр не может инициировать выполнение второй станцией передачи по восходящей линии связи. Таким образом, как гарантировать то, что ресурсный блок может быть выделен первой станции в канале 320 МГц с помощью запускающего кадра, и гарантировать то, что запускающий кадр может нормально запускать вторую станцию для выполнения передачи по восходящей линии связи, является неотложной проблемой, которую необходимо решить в отрасли связи.
Эта техническая задача может быть решена путем использования вышеописанной реализации 1 для запускающего кадра. В частности, с одной стороны, первое поле пользовательской информации существует в поле списка пользовательской информации в запускающем кадре, и первое поле пользовательской информации может использоваться для определения частотной области 160 МГц, в которой конкретно расположен ресурс частотной области, указанный в подполе выделения ресурсных блоков в другом поле пользовательской информации, так что ресурсный блок назначается первой станции в частотной области 320 МГц с использованием запускающего кадра. В дополнение к этому, нет необходимости добавлять один бит в подполе выделения ресурсных блоков в четвертом поле пользовательской информации. Это гарантирует то, что запускающий кадр, предоставленный в настоящей заявке, может поддерживать совместимость с запускающим кадром в стандарте 802.11ax.
При необходимости, как показано на фиг.63, поле списка пользовательской информации запускающего кадра может дополнительно включать в себя второе поле пользовательской информации. В поле списка пользовательской информации второе поле пользовательской информации расположено перед первым полем пользовательской информации. Если четвертое поле пользовательской информации расположено перед первым полем пользовательской информации и после второго поля пользовательской информации, часть или весь ресурс частотной области, указанный в подполе выделения ресурсных блоков, включенным в четвертое поле пользовательской информации, расположен во первом канале 160 МГц. Если четвертое поле пользовательской информации расположено после первого поля пользовательской информации, часть или весь ресурс частотной области, указанный в подполе выделения ресурсных блоков, включенным в четвертое поле пользовательской информации, расположен во втором канале 160 МГц.
При необходимости значение в подполе AID, включенном во второе поле пользовательской информации, является вторым заданным значением. Второе заданное значение не равно первому заданному значению. Второе заданное значение может быть резервным значением. Резервное значение может принимать любое из значений от 2008 до 2044 или от 2047 до 4094.
В этом варианте осуществления настоящей заявки количество битов, занимаемых вторым полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции в стандарте 802.11ax. Другие оставшиеся биты во втором поле пользовательской информации, отличные от подполя AID, не используются.
Реализация 2: Как показано на фиг. 64, поле списка пользовательской информации запускающего кадра включает в себя третье поле пользовательской информации. Третье поле пользовательской информации переносит общую информацию первой станции. Другими словами, третье поле пользовательской информации включает в себя общую информацию, которая должна быть считана первой станцией. Общая информация используется для поддержки первой станции для реализации передачи данных в более широкой полосе пропускания (более 160 МГц).
При необходимости третье поле пользовательской информации включает в себя одно или более из следующего:
(1) Первое подполе. Первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра. Полоса пропускания восходящей линии связи - это полоса пропускания передачи PPDU восходящей линии связи.
В дополнительном варианте первое подполе занимает один бит в третьем поле пользовательской информации. В этом случае то, что первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, может быть конкретно реализовано следующим образом:
когда значение подполя полосы пропускания восходящей линии связи равно 0, и первое подполе равно резервному значению, полоса пропускания восходящей линии связи составляет 20 МГц;
когда значение подполя полосы пропускания восходящей линии связи равно 1, и первое подполе равно резервному значению, пропускная способность восходящей линии связи составляет 40 МГц;
когда значение подполя полосы пропускания восходящей линии связи равно 2, и первое подполе равно резервному значению, пропускная способность восходящей линии связи составляет 80 МГц;
когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является четвертым значением, полоса пропускания восходящей линии связи составляет 160 МГц; и
когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является пятым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
Четвертое значение равно 0, и пятое значение равно 1. В качестве альтернативы, четвертое значение равно 1, и пятое значение равно 0.
В другом дополнительном варианте первое подполе занимает два бита в третьем поле пользовательской информации. В этом случае то, что первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра, может быть конкретно реализовано следующим образом:
когда значение подполя полосы пропускания восходящей линии связи равно 0, и первое подполе равно резервному значению, полоса пропускания восходящей линии связи составляет 20 МГц;
когда значение подполя полосы пропускания восходящей линии связи равно 1, и первое подполе равно резервному значению, пропускная способность восходящей линии связи составляет 40 МГц;
когда значение подполя полосы пропускания восходящей линии связи равно 2, и первое подполе равно резервному значению, пропускная способность восходящей линии связи составляет 80 МГц;
когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является шестым значением, полоса пропускания восходящей линии связи составляет 160 МГц;
когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является седьмым значением, полоса пропускания восходящей линии связи составляет 240 МГц; и
когда значение подполя полосы пропускания восходящей линии связи равно 3, и значение первого подполя является восьмым значением, полоса пропускания восходящей линии связи составляет 320 МГц.
Шестое значение, седьмое значение и восьмое значение не равны друг другу. Шестое значение, седьмое значение и восьмое значение могут быть выбраны из набора {0, 1, 2, 3}. Например, третье значение равно 0, четвертое значение равно 1, и пятое значение равно 2.
При необходимости первое подполе может иметь другое имя, например, поле расширения полосы пропускания восходящей линии связи. Данный вариант осуществления настоящей заявки не ограничивается этим.
(2) Второе подполе. Второе подполе указывает шаблон прокалывания. Можно понять, что шаблон прокалывания используется для определения проколотого подканала и непроколотого подканала в канале 320 МГц. Проколотый подканал не передает сигнал и включает в себя преамбулу и поле данных. При необходимости гранулярность полосы пропускания подканала может составлять 20 МГц.
В возможном варианте второе подполе включает в себя индекс шаблона прокалывания. Другими словами, значение второго подполя является индексом шаблона прокалывания.
Можно понимать, что М шаблонов прокалывания могут быть указаны заранее в протоколе, и М шаблонов прокалывания однозначно соответствуют М значениям второго подполя, где М представляет собой целое число, большее или равное 1. Таким образом, первая станция может определить соответствующий шаблон прокалывания на основе значения второго подполя.
В другом возможном варианте второе подполе включает в себя битовую карту. Битовая карта включает в себя K битов, где K - целое число больше 1. K битов однозначно соответствуют (320/K) подканалам в канале 320 МГц, и значения битов указывают то, проколоты ли (320/K) подканалы, соответствующие битам.
Например, битовая карта, включенная во второе подполе, занимает 16 бит. Каждый бит в растровом изображении соответствует подканалу 20 МГц в канале 320 МГц. Если значение бита равно 0, это указывает то, что подканал 20 МГц, соответствующий биту, проколот. Если значение бита равно 1, это указывает то, что подканал 20 МГц, соответствующий этому биту, не проколот.
При необходимости второе подполе может иметь другое имя, например, поле указателя прокалывания преамбулы. Данный вариант осуществления настоящей заявки не ограничивается этим.
(3) Третье подполе. Третье подполе указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи.
Можно понять, что вторая станция может отправлять только PPDU HE. Первая станция может отправить как PPDU HE, так и PPDU EHT.
Вариант 1: Если для гибридной передачи PPDU HE и PPDU EHT можно использовать только первичный канал 160 МГц, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 80 МГц, третье подполе может занимать два бита. Первый бит в этих двух битах соответствует первому каналу 80 МГц, и второй бит соответствует второму каналу 80 МГц. Значение первого бита указывает то, передается ли PPDU HE или PPDU EHT по первому каналу 80 МГц в первичном канале 160 МГц. Значение второго бита указывает то, передается ли PPDU HE или PPDU EHT по второму каналу 80 МГц в первичном канале 160 МГц.
Для определений первых 80 МГц и вторых 80 МГц смотри предыдущие описания. Подробности здесь повторно не описываются.
Например, если значение первого бита равно 0, это указывает то, что PPDU HE передается по первому каналу 80 МГц; и если значение первого бита равно 1, это указывает то, что PPDU EHT передается в первой полосе пропускания 80 МГц.
В качестве альтернативы, если значение первого бита равно 0, это указывает то, что PPDU EHT передается по первому каналу 80 МГц; и если значение первого бита равно 1, это указывает то, что PPDU HE передается в первой полосе пропускания 80 МГц.
Пример используется для описания со ссылкой на фиг.65. Предполагается, что значение бита равно 0, что указывает необходимость передачи PPDU HE; и значение бита равно 1, что указывает необходимость передачи PPDU EHT. Если третье подполе равно 01, это указывает то, что первая станция передает PPDU HE по первичному каналу 80 МГц в первичной полосе пропускания 160 МГц, и первая станция передает PPDU EHT по вторичному подканалу 80 МГц в первичной полосе пропускания 160 МГц.
Вариант 2: Если для гибридной передачи PPDU HE и PPDU EHT можно использовать только первичный канал 160 МГц, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 160 МГц, третье подполе может занимать один бит. Один бит указывает то, передает ли первая станция PPDU HE или PPDU EHT в первичной полосе пропускания 160 МГц.
Вариант 3: Если для гибридной передачи PPDU HE и PPDU EHT можно использовать только первичный канал 160 МГц, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 20 МГц, третье подполе может занимать восемь бит. Восемь битов однозначно соответствуют восьми каналам 20 МГц в первичном канале 160 МГц. Значение каждого бита указывает то, передает ли первая станция PPDU HE или PPDU EHT по каналу 20 МГц, соответствующему биту.
Основываясь на приведенном выше варианте 1-3, первая станция может по умолчанию передавать PPDU EHT по вторичному каналу 160 МГц.
Вариант 4: Если весь канал 320 МГц может использоваться для гибридной передачи PPDU HE и PPDU EHT, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 80 МГц, третье подполе может занимать четыре бита. Четыре бита однозначно соответствуют четырем каналам 80 МГц в полосе пропускания 320 МГц. Значение каждого бита указывает то, передает ли первая станция PPDU HE или PPDU EHT по каналу 80 МГц, соответствующему биту. Можно понять, что если полоса пропускания восходящей линии связи меньше 320 МГц, бит, соответствующий каналу 80 МГц, который не входит в полосу пропускания восходящей линии связи, может быть проигнорирован или не использован.
Вариант 5: Если весь канал 320 МГц может использоваться для гибридной передачи PPDU HE и PPDU EHT, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 160 МГц, третье подполе может занимать два бита. Два бита однозначно соответствуют двум каналам по 160 МГц в полосе пропускания 320 МГц. Значение каждого бита указывает то, передает ли первая станция PPDU HE или PPDU EHT по каналу 160 МГц, соответствующему биту. Можно понять, что если полоса пропускания восходящей линии связи меньше 320 МГц, бит, соответствующий каналу 160 МГц, который не находится в полосе пропускания восходящей линии связи, может быть проигнорирован или не использован.
Вариант 5: Если весь канал 320 МГц может использоваться для гибридной передачи PPDU HE и PPDU EHT, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 20 МГц, третье подполе может занимать 16 бит, и 16 бит однозначно соответствуют 16 каналам по 20 МГц в полосе пропускания 320 МГц. Значение каждого бита указывает то, передает ли первая станция PPDU HE или PPDU EHT по каналу 20 МГц, соответствующему биту. Можно понять, что если полоса пропускания восходящей линии связи меньше 320 МГц, бит, соответствующий каналу 20 МГц, который не находится в полосе пропускания восходящей линии связи, может быть проигнорирован или не использован.
Можно понять, что если полоса пропускания восходящей линии связи меньше 320 МГц, бит, соответствующий каналу 20 МГц, который не находится в полосе пропускания восходящей линии связи, может быть проигнорирован или не использован.
Вариант 7:
(1) Если для гибридной передачи PPDU HE и PPDU EHT можно использовать только первичный канал 160 МГц, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 80 МГц, третье подполе может включать в себя два поля версии PPDU PHY. Первое поле версии PPDU PHY в полях версии PPDU PHY соответствует первому каналу 80 МГц, и второе поле версии PPDU PHY в полях версии PPDU PHY соответствует второму каналу 80 МГц. Значение первого поля версии PPDU PHY указывает то, передается ли PPDU HE, PPDU EHT или другой PPDU следующего поколения по первому каналу 80 МГц в первичном канале 160 МГц. Значение поля версии PPDU PHY указывает то, передается ли PPDU HE, PPDU EHT или другой PPDU следующего поколения по второму каналу 80 МГц в первичном канале 160 МГц. Так как PPDU следующего поколения в настоящее время не определен, соответствующее значение поля равно резервному значению.
Для определений первых 80 МГц и вторых 80 МГц смотри предыдущие описания. Подробности здесь повторно не описываются.
Например, если первое поле версии PPDU PHY имеет три бита, и значение первого поля версии PPDU PHY равно 0 (000 в двоичном формате), это указывает то, что PPDU HE передается по первому каналу 80 МГц; и если значение первого бита равно 1 (001 в двоичном формате), это указывает то, что PPDU EHT передается в первой полосе пропускания 80 МГц.
В качестве альтернативы, если значение первого поля версии PPDU PHY равно 0, это указывает то, что PPDU EHT передается по первому каналу 80 МГц; и если значение первого бита равно 7, это указывает то, что PPDU HE передается в первой полосе пропускания 80 МГц.
Пример используется для описания со ссылкой на фиг.65. Предполагается, что значение поля версии PPDU PHY равно 0, что указывает необходимость передачи PPDU HE; и значение поля версии PPDU PHY равно 1, что указывает необходимость передачи PPDU EHT. Если третье подполе равно 000 001, это указывает то, что первая станция передает PPDU HE по первичному каналу 80 МГц в первичной полосе пропускания 160 МГц, и первая станция передает PPDU EHT по вторичному подканалу 80 МГц в первичной полосе пропускания 160 МГц.
(2) Если для гибридной передачи PPDU HE и PPDU EHT можно использовать только первичный канал 160 МГц, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 160 МГц, третье подполе может включать в себя одно поле версии PPDU PHY. Одно поле версии PPDU PHY указывает то, передает ли первая станция в первичной полосе пропускания 160 МГц PPDU HE, PPDU EHT или другой PPDU следующего поколения.
(3) Если ограничено, что для гибридной передачи PPDU HE и PPDU EHT может использоваться только первичный канал 160 МГц, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 20 МГц, третье подполе может включать в себя восемь полей версии PPDU PHY. Восемь полей версии PPDU PHY однозначно соответствуют восьми каналам 20 МГц в первичном канале 160 МГц. Значение каждого поля версии PPDU PHY указывает то, передает ли первая станция PPDU HE, PPDU EHT или другой PPDU следующего поколения по каналу 20 МГц, соответствующему полю версии PPDU PHY.
Основываясь на вышеизложенном (1)-(3), первая станция может по умолчанию передавать PPDU EHT по вторичному каналу 160 МГц.
(4) Если весь канал 320 МГц может использоваться для гибридной передачи PPDU HE и PPDU EHT, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 80 МГц, третье подполе может включать в себя четыре поля версии PPDU PHY. Четыре поля версии PPDU PHY однозначно соответствуют четырем каналам 80 МГц в полосе пропускания 320 МГц. Значение каждого поля версии PPDU PHY указывает то, передает ли первая станция PPDU HE, PPDU EHT или PPDU следующего поколения по каналу 80 МГц, соответствующему полю версии PPDU PHY. Можно понять, что, если полоса пропускания восходящей линии связи меньше 320 МГц, поле версии PPDU PHY, соответствующее каналу 80 МГц, который не находится в полосе пропускания восходящей линии связи, может быть проигнорировано/опущено или не использовано.
(6) Если весь канал 320 МГц может использоваться для гибридной передачи PPDU HE и PPDU EHT, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 160 МГц, третье подполе может включать в себя два поля версии PPDU PHY. Два поля версии PPDU PHY однозначно соответствуют двум каналам 160 МГц в полосе пропускания 320 МГц. Значение каждого поля версии PPDU PHY указывает то, передает ли первая станция PPDU HE, PPDU EHT или PPDU следующего поколения по каналу 160 МГц, соответствующему полю версии PPDU PHY. Можно понять, что если полоса пропускания восходящей линии связи меньше 320 МГц, поле версии PPDU PHY, соответствующее каналу 160 МГц, который не входит в полосу пропускания восходящей линии связи, может быть проигнорировано/опущено или не использовано.
(5) Если весь канал 320 МГц может использоваться для гибридной передачи PPDU HE и PPDU EHT, и гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи составляет 20 МГц, третье подполе может включать 16 полей версий PPDU PHY. 16 полей версии PPDU PHY однозначно соответствуют 16 каналам 20 МГц в полосе пропускания 320 МГц. Значение каждого поля версии PPDU PHY указывает то, передает ли первая станция PPDU HE, PPDU EHT или PPDU следующего поколения по каналу 20 МГц, соответствующему полю версии PPDU PHY. Можно понять, что если полоса пропускания восходящей линии связи меньше 320 МГц, поле версии PPDU PHY, соответствующее каналу 20 МГц, который не входит в полосу пропускания восходящей линии связи, может быть проигнорировано/опущено или не использовано.
Устройства согласно стандарту 802.11be можно разделить на первую версию и вторую версию. Для простоты реализации станции первой версии предлагается, чтобы EHT AP первой версии не поддерживала отправку запускающего кадра для гибридного планирования. Другими словами, PPDU восходящей линии связи, запланированный запускающим кадром, представляет собой PPDU HE восходящей линии связи (или называется PPDU HE TB (на основе триггера)) или PPDU TB EHT восходящей линии связи (или называется PPDU TB EHT (на основе триггера) вместо их гибридных PPDU или агрегированного PPDU (aggregated PPDU, A-PPDU). EHT AP второй версии поддерживает отправку запускающего кадра для гибридного планирования. Другими словами, PPDU восходящей линии связи, запланированный запускающим кадром, может быть агрегированным PPDU (A-PPDU), может быть вышеупомянутым PPDU HE восходящей линии связи или может быть вышеупомянутым PPDU EHT восходящей линии связи.
В первой версии стандарта 802.11be:
Если PPDU восходящей линии связи, запланированный запускающим кадром, является PPDU HE восходящей линии связи, третье подполе в запускающем кадре указывает то, что PPDU HE восходящей линии связи передаются во всех частотных сегментах. Например, в варианте 1, если два бита в третьем подполе оба установлены на «00» (где 0 представляет PPDU HE восходящей линии связи, и 1 представляет PPDU EHT восходящей линии связи), это указывает то, что первая станция передает PPDU HE восходящей линии связи в первичной полосе пропускания 160 МГц. В качестве другого примера, в варианте 2, если один бит в третьем подполе установлен на «0» (где 0 представляет PPDU HE восходящей линии связи, и 1 представляет PPDU EHT восходящей линии связи), это указывает то, что первая станция передает PPDU HE восходящей линии связи в первичной полосе пропускания 160 МГц.
Если PPDU восходящей линии связи, запланированный запускающим кадром, является PPDU EHT восходящей линии связи, третье подполе должно быть установлено на значение для передачи PPDU EHT восходящей линии связи во всех частотных сегментах. В дополнение к этому, в этом случае запускающий кадр не может включать в себя поле пользовательской информации станции HE (другими словами, станция HE должна передавать PPDU HE восходящей линии связи во избежание того, что PPDU восходящей линии связи является A-PPDU). Например, в варианте 1, если два бита в третьем подполе оба установлены на «11» (где 0 представляет PPDU HE восходящей линии связи, и 1 представляет PPDU EHT восходящей линии связи), это указывает то, что первая станция передает PPDU EHT восходящей линии связи в первичной полосе пропускания 160 МГц. В качестве другого примера, в варианте 2, если один бит в третьем подполе установлен в «1» (где 0 представляет PPDU HE восходящей линии связи, и 1 представляет PPDU EHT восходящей линии связи), это указывает то, что первая станция передает PPDU EHT восходящей линии связи в первичной полосе пропускания 160 МГц.
Во второй версии стандарта 802.11be, PPDU восходящей линии связи, запланированный запускающим кадром, может быть PPDU HE восходящей линии связи, PPDU EHT восходящей линии связи или A-PPDU. В этом случае третье подполе в кадре триггера может быть установлено на любое значение, и никаких ограничений не требуется.
На стороне станции первая станция определяет, на основе подполя выделения ресурсов в поле пользовательской информации, которое совпадает с AID первой станции и которое находится в принятом запускающем кадре и третьем подполе, PPDU HE восходящей линии связи или PPDU EHT восходящей линии связи. Подполе выделения ресурсных блоков используется для определения частотного сегмента, в котором расположена комбинация ресурсных блоков/мультиресурсных блоков, выделенная первой станции, и подполе выделения ресурсных блоков включает в себя 9 битов, которые, в частности, представляют собой бит BS, бит B0 и другие 7 битов.
То, что станция 802.11ax или станция 802.11ac с поддержкой полосы пропускания 160 МГц может комбинировать унаследованные преамбулы на каждых 20 МГц из 160 МГц, например, поле L-SIG, или комбинировать неунаследованные преамбулы, которые копируются и передаются на каждых 20 МГц из 160 МГц, например, поле HE-SIG-A в 802.11ax или поле VHT-SIG-A в 802.11ac. Поэтому предлагается запретить гибридную передачу PPDU восходящей линии связи, передаваемого в первичной полосе пропускания 160 МГц, чтобы предотвратить неправильный прием преамбулы станцией 802.11ax или станцией 802.11ac, поддерживающей полосу пропускания 160 МГц. В этом случае размер частотного сегмента (гранулярность полосы пропускания для передачи под-PPDU восходящей линии связи) третьего подполя должен составлять 160 МГц, то есть соответствовать (2) и (6) в приведенных выше вариантах 2, 6 и 7. Кроме того, первая станция определяет, на основе бита BS в подполе выделения ресурсов в поле пользовательской информации, которое соответствует AID первой станции и находится в принятом запускающем кадре и третьем подполе, PPDU HE восходящей линии связи или PPDU EHT восходящей линии связи, где бит BS указывает первичную полосу пропускания 160 МГц или вторичную полосу 160 МГц. Бит BS конкретно описывается следующим образом:
(I) Если бит BS в подполе выделения ресурсных блоков равен «0», то есть имеется первичная полоса пропускания 160 МГц, первая станция определяет, на основе значения этого бита в третьем подполе, PPDU восходящей линии связи, подлежащий передаче. Например, если один бит в третьем подполе установлен на «1» (0 представляет PPDU HE восходящей линии связи, и 1 представляет PPDU EHT восходящей линии связи), первая станция передает PPDU EHT восходящей линии связи. В другом примере, если один бит в третьем подполе установлен на «0» (где 0 представляет PPDU HE восходящей линии связи, и 1 представляет PPDU HE восходящей линии связи), первая станция передает PPDU HE восходящей линии связи.
(II) Если бит BS в подполе выделения ресурсных блоков равен «1», то есть имеется вторичная полоса пропускания 160 МГц, первая станция передает PPDU EHT восходящей линии связи. Следует отметить, что PPDU HE восходящей линии связи передается только в первичной полосе пропускания 160 МГц, и также используется для обеспечения совместимости с возможностью передачи существующей станции HE, то есть PPDU HE восходящей линии связи может передаваться только в первичной полосе пропускания 160 МГц.
В качестве альтернативы, бит BS может быть следующим: (1) Когда размер комбинации ресурсных блоков/мультиресурсных блоков, указываемых подполем выделения ресурсов (9 битов), меньше или равен 160 МГц, бит BS указывает первичную полосу пропускания 160 МГц или вторичную частоту 160 МГц. (2) Когда размер комбинации ресурсных блоков/мультиресурсных блоков, указанный в подполе выделения ресурсов (9 битов), превышает 160 МГц, бит BS больше не указывает первичные полосы пропускания 160 МГц или вторичные полосы пропускания 160 МГц. В этом случае бит B0 в подполе выделения ресурсов может использоваться совместно. При необходимости один или более других битов подполя выделения ресурсов могут вместе указывать комбинацию выделенных ресурсных блоков и мультиресурсных блоков, включая комбинации мультиресурсных блоков, показанные на фиг.7(4b), и 4x996-поднесущих ресурсный блок.
В случае (1) первая станция определяет, в соответствии с предыдущими описаниями (I) и (II), то, какой PPDU восходящей линии связи (тип PPDU восходящей линии связи, включая PPDU HE восходящей линии связи и PPDU EHT восходящей линии связи) подлежит передаче.
В случае (2), то, что в настоящее время только PPDU EHT поддерживает передачу в комбинации ресурсных блоков/мультиресурсных блоков в полосе пропускания более 160 МГц (PPDU HE восходящей линии связи не поддерживает передачу в комбинации ресурсных блоков/мультиресурсных блоков выше 160 МГц). Таким образом, в этом случае первая станция передает PPDU EHT восходящей линии связи в комбинации ресурсных блоков/мультиресурсных блоков. Однако первая станция должна определить, используя подполе выделения ресурсных блоков, в том числе один или более битов BS, бит B0 и другие семь битов, то, превышает ли размер комбинации выделенных ресурсных блоков/мультиресурсных блоков 160 МГц, то есть отличить случай (1) от случая (2), чтобы определить, в соответствии со способом, описанным в случае (1) и случае (2), то, какой PPDU восходящей линии связи должен быть передан.
Чтобы помочь первой станции просто определить тип PPDU восходящей линии связи, который должен быть передан, первая станция определяет, на основе бита BS в подполе выделения ресурсов в поле пользовательской информации, который соответствует AID первой станции и который находится в принятом запускающем кадре и третьем подполе, PPDU HE восходящей линии связи или PPDU EHT восходящей линии связи без различения случая (1) или случая (2). Подробности представлены следующим образом:
В случае (1) первая станция по-прежнему определяет, согласно предыдущим описаниям (I) и (II), тип PPDU восходящей линии связи, подлежащий передаче.
В случае (2) предполагается, что бит BS может указывать то, что комбинация выделенных ресурсных блоков/мультиресурсных блоков определенно включает в себя ресурсный блок с первичной полосой пропускания 160 МГц в полосе пропускания 320 МГц. В этом случае, если бит BS равен «0», первая станция может дополнительно определить на основе бита третьего подполя в варианте 2 тип передаваемого PPDU восходящей линии связи, который соответствует описанию (I ). Если бит BS равен "1", размер выделенной ресурсного блока превышает 160 МГц, и первая станция передает PPDU EHT восходящей линии связи, который соответствует описанию (II). Другими словами, в этом случае первая станция по-прежнему определяет, согласно предыдущим описаниям (I) и (II), тип передаваемого PPDU восходящей линии связи.
Таким образом, без различения случая (1) и случая (2), после приема запускающего кадра первая станция определяет, в соответствии с предыдущими описаниями (I) и (II), тип PPDU восходящей линии связи, который должен быть передан.
При необходимости третье поле пользовательской информации запускающего кадра может не включать в себя третье подполе. Когда третье поле пользовательской информации не включает в себя третье подполе, станция передает PPDU, исходя из последних возможностей станции. Например, первая станция может передавать PPDU EHT по умолчанию. В этом случае первая станция передает PPDU EHT. Общее поле в преамбуле физического уровня включает в себя поле идентификатора версии PHY, и значение поля идентификатора версии PHY устанавливается равным значению, соответствующему PPDU EHT, например, "0". В качестве другого примера, последующая расширенная версия первой станции может быть запланирована для передачи PPDU EHT восходящей линии связи или PPDU HE восходящей линии связи. В отношении конкретного способа следует обратиться к описаниям, относящимся к третьему подполю.
При необходимости третье подполе может иметь другое имя, например, поле указателя EHT/HE. Данный вариант осуществления настоящей заявки не ограничивается этим.
В дополнение к этому, после того, как AP отправит запускающий кадр, запускающий кадр может включать в себя одно или несколько из поля пользовательской информации, которое запрашивает PPDU HE из станции HE, и поля пользовательской информации, которое запрашивает EHT/PPDU HE из станция EHT, например, может включать в себя как поле пользовательской информации, используемое для планирования станции HE, так и поле пользовательской информации, используемое для планирования станции EHT. Станция отвечает на многопользовательский PPDU восходящей линии связи, и параметр общего поля (или называемый общим сигнальным полем) преамбулы физического уровня PPDU EHT восходящей линии связи (части PPDU EHT, показанной на фиг.65), включенный в многопользовательский PPDU восходящей линии связи, получается из принятого запускающего кадра, например, полосы пропускания восходящей линии связи. В дополнение к этому, общее поле PPDU восходящей линии связи EHT включает в себя такие поля, как поле идентификатора версии физического уровня (physical layer, PHY), поле возможность передачи (transmit opportunity, TXOP), поле цвета набора базовых услуг (basic service set, BSS), поле циклического избыточного кода и поле хвостового бита. Поле идентификатора версии PHY в общем поле в преамбуле физического уровня PPDU EHT восходящей линии связи (или называемом под-PPDU EHT), которое отправляется станцией EHT (первой станцией) в ответ на запускающий кадр, может быть получено из третьего подполя в запускающем кадре. Подробности представлены следующим образом:
(1) Один из вариантов 1-6 используется для запускающего кадра. Если третье подполе запускающего кадра указывает то, что PPDU HE передается в одном из частотных сегментов, станция EHT передает PPDU HE в частотном сегменте. Преамбула физического уровня, такая как высокоэффективное поле сигнала A, не содержит идентификатора версии PHY, который совпадает с идентификатором версии 802.11ax. Если третье подполе запускающего кадра указывает то, что PPDU EHT передается в одном из частотных сегментов, станция EHT передает PPDU HE в частотном сегменте, где PPDU HE переносит поле идентификатора версии PHY (например, 3 бита), и в поле идентификатора версии PHY устанавливается значение, соответствующее PPDU EHT, например, «0».
Например, в варианте 1 пример используется для описания со ссылкой на фиг.65. Предполагается, что значение бита равно 0, что указывает необходимость передачи PPDU HE; и значение бита равно 1, что указывает необходимость передачи PPDU EHT. Если третье подполе равно 01, это указывает то, что первая станция передает PPDU HE по первичному каналу 80 МГц в первичной полосе пропускания 160 МГц, где преамбула физического уровня не включает в себя поле идентификатора версии PHY. Первая станция передает PPDU EHT по вторичному подканалу 80 МГц в первичной полосе пропускания 160 МГц. Общее поле в преамбуле физического уровня включает в себя поле идентификатора версии PHY, и значение поля идентификатора версии PHY устанавливается равным значению, соответствующему PPDU EHT, например, «0».
Для другого примера, в варианте 2 предполагается, что значение бита, равное 0, указывает то, что PPDU HE должен быть передан; и значение бита, равное 1, указывает необходимость передачи PPDU EHT. Например, если третье подполе равно 0, первая станция передает PPDU HE по первичному каналу 160 МГц, и преамбула физического уровня не включает в себя поле идентификатора версии PHY. Например, если третье подполе равно 1, первая станция передает PPDU EHT по первичному каналу 160 МГц. Общее поле в преамбуле физического уровня включает в себя поле идентификатора версии PHY, и значение поля идентификатора версии PHY устанавливается равным значению, соответствующему PPDU EHT, например, «0».
(2) Вариант 7 используется для запускающего кадра. Если третье подполе запускающего кадра содержит поле идентификатора версии PHY, соответствующее каждому частотному сегменту, станция EHT передает в частотном сегменте тип PPDU, указанный полем идентификатора версии PHY. Если поле идентификатора версии PHY указывает PPDU HE, преамбула физического уровня PPDU HE, например поле высокоэффективного сигнала A, не содержит идентификатора версии PHY, который является таким же, как в 802.11ax. Если поле идентификатора версии PHY указывает PPDU EHT, станция EHT передает PPDU EHT в частотном сегменте и напрямую копирует поле идентификатора версии PHY (например, 3 бита), соответствующее частотному сегменту в запускающем кадре, например, значению "0". Если поле идентификатора версии PHY указывает PPDU следующего поколения PPDU EHT, станция следующего поколения EHT передает PPDU следующего поколения EHT в частотном сегменте и напрямую копирует поле идентификатора версии PHY (например, 3 бита), соответствующее частотному сегменту в запускающем кадре, например, значению «1».
(4) Четвертое подполе. Четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
При необходимости четвертое подполе может иметь другое имя, например, поле расширения пространственного повторного использования восходящей линии связи. Данный вариант осуществления настоящей заявки не ограничивается этим.
Можно понять, что третье поле пользовательской информации может дополнительно переносить другое поле. Данный вариант осуществления настоящей заявки не ограничивается этим.
В этом варианте осуществления настоящей заявки третье поле пользовательской информации дополнительно включает в себя подполе AID. Значение в подполе AID является третьим заданным значением. Третье заданное значение может быть резервным значением в подполе AID в традиционной технологии. Другими словами, третье заданное значение может принимать любое из значений от 2008 до 2044 или от 2047 до 4094.
При необходимости третье поле пользовательской информации может быть первым полем пользовательской информации в списке полей пользовательской информации. Таким образом, после приема запускающего кадра первая станция может сначала выделить из третьего поля пользовательской информации общую информацию, которую необходимо считать. Это позволяет уменьшить задержку обработки первой станции.
При необходимости, когда первое поле пользовательской информации и третье поле пользовательской информации являются одним и тем же полем пользовательской информации, первое заданное значение равно третьему заданному значению. В противном случае первое заданное значение не равно третьему заданному значению.
Можно понять, что, когда первое поле пользовательской информации и третье поле пользовательской информации реализованы как одно поле пользовательской информации, другие биты в поле пользовательской информации, отличные от подполя AID, используются для переноса сигнализации, которую должно переносить первое поле пользовательской информации и третье поле пользовательской информации для реализации функций первого поля пользовательской информации и третьего поля пользовательской информации.
При необходимости, когда второе поле пользовательской информации и третье поле пользовательской информации являются одним и тем же полем пользовательской информации, второе заданное значение равно третьему заданному значению. В противном случае второе заданное значение не равно третьему заданному значению.
Можно понять, что, когда второе поле пользовательской информации и третье поле пользовательской информации реализованы как одно поле пользовательской информации, другие биты в поле пользовательской информации, отличные от подполя AID, используются для переноса сигнализации, которую должно переносить второе поле пользовательской информации и третье поле пользовательской информации для реализации функций первого поля пользовательской информации и третьего поля пользовательской информации.
При необходимости третье поле пользовательской информации может быть первым полем пользовательской информации в списке полей пользовательской информации. Таким образом, после приема запускающего кадра первая станция может сначала выделить из третьего поля пользовательской информации общую информацию, которую необходимо считать. Это позволяет уменьшить задержку обработки первой станции.
Можно понять, что третье поле пользовательской информации повторно использует первое поле пользовательской информации или второе поле пользовательской информации, так что можно уменьшить количество служебных сигналов в сигнализации.
В этом варианте осуществления настоящей заявки количество битов, занимаемых третьим полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции в стандарте 802.11ax.
Максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11ax, составляет 160 МГц, и максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11be, составляет 320 МГц. Стандарт 802.11be требует, чтобы запускающий кадр мог предоставить первой станции общую информацию, поддерживающую передачу с полосой пропускания 320 МГц. Однако в настоящее время поле общей информации запускающего кадра в стандарте 802.11ax не имеет достаточного количества резервных битов для переноса более общей информации. Таким образом, может потребоваться добавление количества битов поля общей информации запускающего кадра. Однако добавление количества битов в поле общей информации запускающего кадра эквивалентно изменению структуры запускающего кадра. Таким образом, модифицированный запускающий кадр несовместим с запускающим кадром стандарта 802.11ax. Таким образом, модифицированный запускающий кадр не может инициировать выполнение второй станцией передачи по восходящей линии связи. Таким образом, как сделать так, чтобы запускающий кадр мог переносить более общую информацию, которая должна быть считана первой станцией, без добавления количества битов, занимаемых полем общей информации запускающего кадра, является технической задачей, требующей срочного решения в отрасли связи.
Эта техническая задача может быть решена путем использования вышеописанной реализации 2 для запускающего кадра. В частности, запускающий кадр использует третье поле пользовательской информации для переноса дополнительной общей информации, которая должна быть считана первой станцией, так что количество битов не нужно добавлять в полю общей информации запускающего кадра, тем самым гарантируя то, что запускающий кадр, предоставленный в настоящей заявке, может быть совместим с запускающим кадром в стандарте 802.11ax. Другими словами, запускающий кадр, предоставленный в настоящей заявке, может инициировать выполнение первой станцией передачи по восходящей линии связи, и также может инициировать выполнение второй станцией передачи по восходящей линии связи.
При необходимости общая информация первой станции, переносимая в третьем поле пользовательской информации, может не переноситься в третьем поле пользовательской информации, но может переноситься в 9-битовом резервном поле восходящей линии связи HE-SIGA2 в запускающем кадре. Основываясь на этом решении, количество битов поля общей информации запускающего кадра, предоставленного в настоящей заявке, согласуется с количеством битов поля общей информации запускающего кадра в стандарте 802.11ax. Таким образом, в дополнение к резервному полю или резервным значениям некоторых полей, запускающий кадр, предоставленный в настоящей заявке, не изменяет значения существующих полей.
Реализация 3: Поле списка пользовательской информации в запускающем кадре включает в себя поле пользовательской информации, соответствующее первой станции, и поле пользовательской информации, соответствующее первой станции, включает в себя подполе выделения пространственного потока. Когда подполе выделения пространственного потока применяется к MU-MIMO, подполе выделения пространственного потока включает в себя поле начального порядкового номера пространственного потока и номер поля пространственных потоков. Количество потоков, в которых участвует один пользователь в MU-MIMO, ограничено, например, максимальное число равно 4. В этом случае подполе выделения пространственного потока занимает четыре бита и указывает начальный порядковый номер пространственного потока, используемого станцией. Номер поля пространственных потоков занимает два бита и указывает количество пространственных потоков, используемых станцией. Когда подполе выделения пространственного потока применяется к SU или SU-MIMO, подполе выделения пространственного потока указывает количество пространственных потоков.
Стандарт 802.11ax поддерживает максимум восемь пространственных потоков, тогда как стандарт 802.11be поддерживает максимум 16 пространственных потоков. Поле начального порядкового номера пространственного потока в подполе выделения пространственного потока в стандарте 802.11ax занимает три бита и не может указывать 16 порядковых номеров пространственного потока. Таким образом, подполе выделения пространственных потоков в стандарте 802.11ax не может поддерживать выделение 16 пространственных потоков.
Основываясь на реализации 3, в настоящей заявке поле начального порядкового номера пространственного потока увеличено с 3 битов до 4 битов, так что поле начального порядкового номера пространственного потока, занимающее 4 бита, может указывать любое начальное местоположение 16 пространственных потоков; и номер поля пространственных потоков уменьшено с 3 битов до 2 битов, чтобы ограничить максимальное количество потоков пользователя, участвующих в MU-MIMO, до 4. Таким образом, исходя из того, что количество битов, занимаемых подполем выделения пространственных потоков остается неизменным, подполе выделения пространственных потоков может поддерживать выделение 16 пространственных потоков.
Реализация 4: Поле общей информации в запускающем кадре включает в себя подполе доплеровской частоты и ряд символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы. Подполе доплеровской частоты занимает один бит, и количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы занимает три бита. Подполе доплеровской частоты и количество символов HE-LTF/EHT-LTF используются следующим образом:
Если значение подполя доплеровской частоты равно 0, и значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 0, количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы указывает то, что количество символов HE-LTF/EHT-LTF равно 1;
если значение подполя доплеровской частоты равно 0, и значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 1, количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы указывает то, что количество символов HE-LTF/EHT-LTF равно 2;
если значение подполя доплеровской частоты равно 0, и значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 2, количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы указывает то, что количество символов HE-LTF/EHT-LTF равно 4;
если значение подполя доплеровской частоты равно 0, и значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 3, количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы указывает то, что количество символов HE-LTF/EHT-LTF равно 6;
если значение подполя доплеровской частоты равно 0, и значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 4, количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы указывает то, что количество символов HE-LTF/EHT-LTF равно 8;
если значение подполя доплеровской частоты равно 0, и значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 5, количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы указывает то, что количество символов EHT-LTF является девятым значением; или значение 5 количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно резервному значению;
если значение подполя доплеровской частоты равно 0, и значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 6, количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы указывает то, что количество символов EHT-LTF равно десятому значению; или значение 6 количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно резервному значению; и
если значение подполя доплеровской частоты равно 0, и значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 7, количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы указывает то, что количество символов EHT-LTF является одиннадцатым значением; или значение 7 количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно резервному значению.
Девятое значение, десятое значение и одиннадцатое значение не равны друг другу.
Вариант 1: девятое значение, десятое значение и одиннадцатое значение могут быть выбраны из набора {10, 12, 14, 16}. Например, девятое значение равно 10, десятое значение равно 12, и одиннадцатое значение равно 16. В качестве альтернативы, девятое значение равно 10, десятое значение равно 16, и одиннадцатое значение отсутствует.
Вариант 2: девятое значение равно 10, десятое значение равно 12, и одиннадцатое значение представляет собой целое число, большее или равное 14.
Основываясь на варианте 2, номер поля расширения символов EHT-LTF должен быть добавлен к запускающему кадру. В частности, когда значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы меньше 7, поле расширения количества символов EHT-LTF не используется. Когда значение номера поля расширения символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы равно 7, когда значение номера поля расширения символов EHT-LTF является двенадцатым значением, поле расширения количества символов EHT-LTF указывает то, что количество символов EHT-LTF равно 14; и, когда значение номера поля расширения символов EHT-LTF является тринадцатым значением, поле расширения количества символов EHT-LTF указывает то, что количество символов EHT-LTF равно 16.
Например, двенадцатое значение равно 0, и тринадцатое значение равно 1; или двенадцатое значение равно 1, и тринадцатое значение равно 1.
При необходимости поле расширения количества символов EHT-LTF может переноситься в третьем поле пользовательской информации или может переноситься в 9-битовом резервном поле HE-SIGA2 восходящей линии связи в запускающем кадре.
Можно понять, что количество символов HE-LTF/EHT-LTF и подполе периодичности мидамбулы в запускающем кадре, предоставленном в настоящей заявке, аналогично количеству символов HE-LTF и подполю периодичности мидамбулы в запускающем кадре в стандарте 802.11ax.
Если запускающий кадр, предоставленный в настоящей заявке, включает в себя поле пользовательской информации, соответствующее второй станции, когда значение подполя доплеровской частоты равно 0, значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы меньше или равно 4. Если запускающий кадр, предоставленный в настоящей заявке, включает в себя только поле пользовательской информации, соответствующее первой станции, и не включает в себя поле пользовательской информации, соответствующее второй станции, когда значение подполя доплеровской частоты равно 0, значение количества символов HE-LTF/EHT-LTF и подполя периодичности мидамбулы может принимать любое значением от 0 до 7.
S102: AP отправляет запускающий кадр. Соответственно, станция принимает запускающий кадр.
Запускающий кадр используется для планирования одной или более станций для отправки ответного кадра, и ответный кадр может быть кадром данных, кадром администрирования или кадром управления.
S103: Станция выполняет синтаксический анализ запускающего кадра.
Если станция является второй станцией, когда запускающий кадр включает в себя поле пользовательской информации, соответствующее второй станции, вторая станция выполняет синтаксический анализ, способом синтаксического анализа, определенным в стандарте 802.11ax, поля общей информации в запускающем кадре и поля пользовательской информации, которые соответствут второй станции. Если станция является первой станцией, когда запускающий кадр включает в себя поле пользовательской информации, соответствующее первой станции, первая станция выполняет синтаксический анализ, способом синтаксического анализа, определенным в стандарте 802.11be, поля общей информации в запускающем кадре и поля пользовательской информации, соответствующего первой станции.
Если AID в поле пользовательской информации в запускающем кадре совпадает с AID станции, станция отправляет ответный кадр на основе поля общей информации в запускающем кадре и поля пользовательской информации, которое совпадает с AID станции, где ответный кадр отправляется на ресурсе в частотной области, указанном подполем выделения ресурсов в поле пользовательской информации, который соответствует AID станции.
Соответственно, AP принимает ответный кадр, отправленный одной или более станциями, и отвечает, используя кадр подтверждения. Кадр подтверждения, отправленный в одну или несколько станций, может быть отправлен в виде OFDMA нисходящей линии связи или может быть отправлен в виде передачи репликации не-HT. Кадр подтверждения дополнительно включает в себя кадр Ack и кадр Block Ack, и кадр Block Ack включает в себя сжатый кадр Block Ack и кадр Multi-STA Block Ack. Кадр Ack и кадр Block Ack являются информацией подтверждения информации, отправленной в одну станцию, и Multi-STA Block Ack является информацией подтверждения информации, отправленной в одну или более станций.
Основываясь на способе, показанном на фиг. 8, запускающий кадр, предоставленный в настоящей заявке, может быть совместим с запускающим кадром в стандарте 802.11. Таким образом, запускающий кадр, предоставленный в настоящей заявке, может инициировать выполнение первой станцией передачи по восходящей линии связи, и также может инициировать выполнение второй станцией передачи по восходящей линии связи.
В стандарте 802.11ax AP может отправлять многопользовательский PPDU нисходящей линии связи, например, OFDMA, полнополосный MU-MIMO или комбинацию OFDMA и MU-MIMO. Многопользовательский PPDU нисходящей линии связи может включать в себя кадры MAC, соответствующие множеству станций. Кадр MAC, соответствующий станции, включает в себя поле управления TRS, и поле управления TRS включает в себя поле управляющей информации. Как показано на фиг. 66, поле управляющей информации включает в себя поле символов данных UL (UL data symbols), подполе выделения ресурсных блоков, поле мощности восходящей линии TX AP (AP TX power), поле целевого RSSI UL (UL target RSSI), MCS UL (MCS UL) и резервный бит.
Поле управляющей информации включает в себя подполе выделения ресурсных блоков. Для реализации подполя выделения ресурсных блоков в поле управляющей информации следует обратиться к вышеописанному подполю выделения ресурсного блока в поле пользовательской информации в стандарте 802.11ax.
Максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11ax, составляет 160 МГц, и максимальная полоса пропускания передачи, поддерживаемая стандартом 802.11be, составляет 320 МГц. Таким образом, когда полоса пропускания восходящей линии связи составляет 320 МГц, подполе выделения ресурсных блоков в поле управляющей информации в стандарте 802.11ax не может точно указать, находится ли ресурсный блок в первичном канале 160 МГц или во вторичном канале 160 МГц. В дополнение к этому, для обеспечения совместимости со стандартом 802.11ax нельзя добавлять ни один бит в поле управляющей информации. Таким образом, как разрешить использование подполя выделения ресурсных блоков в поле управляющей информации для выделения ресурсов в полосе пропускания 320 МГц без добавления количества битов в поле управляющей информации, является технической задачей, которую необходимо срочно решить в отрасли связи.
Для решения технической задачи вариант осуществления настоящей заявки предоставляет способ связи. Как показано на фиг. 67, способ включает в себя следующие этапы.
S201: AP вырабатывает PPDU нисходящей линии связи. PPDU нисходящей линии связи включает в себя многопользовательский PPDU нисходящей линии связи, включая PPDU OFDMA и PPDU MU-MIMO.
PPDU нисходящей линии связи включает в себя кадр MAC, соответствующий одной или более первым станциям. Кадр MAC, соответствующий первой станции, включает в себя поле управления TRS, поле управления TRS включает в себя поле управляющей информации, поле управляющей информации включает в себя подполе выделения ресурсных блоков, и подполе выделения ресурсных блоков используется для выделения ресурсного блока, используемого первой станцией.
В этом варианте осуществления настоящей заявки подполе выделения ресурсных блоков включает в себя следующие две реализации:
Реализация 1: Подполе выделения ресурсных блоков занимает восемь битов в поле управляющей информации. В частности, подполе выделения ресурсных блоков занимает биты B5-B12 в поле управляющей информации.
В возможном варианте весь или часть ресурса частотной области, указанного в подполе выделения ресурсных блоков, расположена в канале 160 МГц для передачи кадра MAC, который переносит подполе выделения ресурсов в поле управления TRS. Если ресурс частотной области для передачи кадра MAC, который переносит подполе выделения ресурсов в поле управления TRS, превышает 160 МГц, часть ресурса частотной области, указанная в подполе выделения ресурсов, расположена в канале 80 МГц или часть ресурса частотной области, указанная в подполе выделения ресурсов, расположена в канале 160 МГц. Следует отметить, что 8-битовое подполе выделения ресурсов может указывать любой ресурс частотной области, который находится в полосе пропускания 320 МГц и частично находится в полосе пропускания 80 МГц. Другими словами, если кадр MAC передается по первому каналу 160 МГц, весь или часть ресурса частотной области, указанного в подполе выделения ресурсных блоков, переносимого в кадре MAC, располагается в первом канале 160 МГц. Если кадр MAC передается по второму каналу 160 МГц, весь или часть ресурса частотной области, указанного в подполе выделения ресурсных блоков, переносимого в кадре MAC, располагается во втором канале 160 МГц.
В другом возможном варианте весь или часть ресурса частотной области, указанного в подполе выделения ресурсных блоков, расположена в канале 80 МГц для передачи кадра MAC, который переносит подполе выделения ресурсов в поле управления TRS. Если ресурс частотной области для передачи кадра MAC, который переносит подполе выделения ресурсов в поле управления TRS, превышает 80 МГц, часть ресурса частотной области, указанная в подполе выделения ресурсов, расположена в канале 80 МГц.
Основываясь на реализации 1, для конкретной реализации подполя выделения ресурсного блока следует обратиться к вышеприведенным связанным описаниям подполя выделения ресурсного блока в четвертом поле пользовательской информации.
Реализация 2: Подполе выделения ресурсных блоков занимает девять битов в поле управляющей информации. В частности, подполе выделения ресурсных блоков занимает биты B5-B12 и бит B25 или другой бит, такой как бит B39, в поле управляющей информации.
Подполе выделения ресурсных блоков может быть разделено на две части. Первая часть подполя выделения ресурсного блока включает в себя восемь битов. Вторая часть подполя выделения ресурсного блока включает в себя один бит. Например, первая часть подполя выделения ресурсных блоков может занимать биты B5-B12 в поле управляющей информации, и вторая часть подполя выделения ресурсных блоков может занимать бит B25 или другой бит в поле управляющей информации. Данный вариант осуществления настоящей заявки не ограничивается этим.
В возможном варианте первая часть подполя выделения ресурсных блоков используется для выделения ресурса частотной области. Вторая часть подполя выделения ресурсного блока указывает то, расположен ли выделенный ресурс частотной области в первой полосе пропускания 160 МГц или во второй полосе пропускания 160 МГц. Если часть выделенного ресурса частотной области находится на частоте 160 МГц, другими словами, диапазон ресурса частотной области больше 160 МГц, в этом случае возможны три способа. Способ 1: Часть выделенного ресурса частотной области по умолчанию расположена в первой полосе пропускания 160 МГц. Способ 2: Часть выделенного ресурса частотной области расположена во второй полосе пропускания 160 МГц. Способ 3: Никаких ограничений не накладывается, и часть выделенного ресурса частотной области располагается в первой полосе пропускания 160 МГц или во второй полосе пропускания 160 МГц.
Например, когда значение второй части подполя выделения ресурсных блоков равно 0, часть или весь ресурс частотной области, указанный первой частью подполя выделения ресурсных блоков, расположен в первом канале 160 МГц; и, когда значение второй части подполя выделения ресурсных блоков равно 1, часть или весь ресурс частотной области, указанный первой частью подполя выделения ресурсных блоков, расположен во втором канале 160 МГц.
Основываясь на реализации 2, для конкретной реализации первой части подполя выделения ресурсного блока следует обратиться к вышеприведенным связанным описаниям подполя выделения ресурсного блока в поле пользовательской информации, соответствующем первой станции.
При необходимости PPDU нисходящей линии связи может дополнительно включать в себя кадр MAC, соответствующий одной или более вторым станциям.
S202: AP отправляет PPDU нисходящей линии связи. Соответственно, станция принимает PPDU нисходящей линии связи.
S203: Станция отправляет ответный кадр на основе поля TRS в кадре MAC в принятом PPDU.
Ответный кадр может быть кадром данных, кадром администрирования или кадром управления. Например, кадр управления является кадром подтверждения.
В дополнение к этому, используется пример, в котором станция является второй станцией. Когда PPDU нисходящей линии связи переносит кадр MAC, соответствующий второй станции, вторая станция выполняет синтаксический анализ в порядке, определенном в стандарте 802.11ax, кадр MAC, который соответствует второй станции и передается в PPDU нисходящей линии связи. Таким образом, вторая станция может определить, на основе подполя выделения ресурсных блоков, переносимого в кадре MAC, соответствующем второй станции, ресурс частотной области, выделенный второй станции. В данном случае используется пример, в котором станция является первой станцией. Когда PPDU нисходящей линии связи переносит кадр MAC, соответствующий первой станции, первая станция выполняет синтаксический анализ в порядке, определенном в стандарте 802.11be, кадр MAC, который соответствует второй станции и передается в PPDU нисходящей линии связи. Таким образом, первая станция может определить, на основе подполя выделения ресурсных блоков, переносимого в кадре MAC, соответствующем первой станции, ресурс частотной области, выделенный первой станции. После того, как станция определит ресурс частотной области, выделенный станции, станция может отправить под-PPDU восходящей линии связи для выделенного ресурса частотной области. Таким образом, AP может принимать многопользовательский PPDU восходящей линии связи, включающий в себя множество под-PPDU восходящей линии связи.
Основываясь на способе, показанном на фиг. 67, с одной стороны, количество битов, занимаемых полем управляющей информации, предусмотренным в настоящей заявке, совпадает с количеством битов, занимаемых полем управляющей информации в стандарте 802.11ax, тем самым обеспечивая совместимость со стандартом 802.11ax. С другой стороны, подполе выделения ресурсных блоков в поле управляющей информации, предусмотренное в настоящей заявке, позволяет реализовывать выделение ресурсных блоков в полосе пропускания 320 МГц.
В этом варианте осуществления настоящей заявки, если часть ресурса частотной области расположена в частотном сегменте X МГц, это указывает то, что диапазон ресурсов частотной области больше, чем частотный сегмент X МГц, где X = 20, 40 , 80, 160 и т.п.
Выше в основном описаны решения, предусмотренные в вариантах осуществления настоящей заявки, с точки зрения устройства связи. Можно понять, что для реализации вышеупомянутых функций устройство связи включает в себя соответствующие аппаратные структуры и/или программные модули для выполнения функций. Специалисту в данной области техники должно быть понятно, что в сочетании с модулями и этапами алгоритма примеров, описанных в вариантах осуществления, раскрытых в этой спецификации, настоящая заявка может быть реализована с помощью аппаратных средств или комбинации аппаратных средств и компьютерного программного обеспечения. То, выполняется ли функция аппаратными средствами или аппаратными средствами, управляемым компьютерным программным обеспечением, зависит от конкретных приложений и конструктивных ограничений технических решений. Специалист в данной области техники может использовать разные способы реализации описанных функций для каждого конкретного приложения, но не следует считать, что реализация выходит за рамки настоящей заявки.
В вариантах осуществления настоящей заявки устройство может быть разделено на функциональные модули на основе приведенных выше примеров способов. Например, каждый функциональный модуль может быть получен путем разделения на основе каждой соответствующей функции, или две или более функции могут быть объединены в один функциональный модуль. Интегрированный модуль может быть реализован в виде аппаратных средств или может быть реализован в виде функционального модуля программного обеспечения. В вариантах осуществления настоящей заявки разделение на модули является примером и представляет собой просто логическое разделение функций. В фактической реализации может использоваться другой способ разделения. Ниже для описания используется пример, в котором каждый функциональный модуль получается путем разделения на основе каждой соответствующей функции.
Как показано на фиг. 68, вариант осуществления настоящей заявки предусматривает устройство связи. Устройство связи включает в себя модуль 101 обработки и модуль 102 связи.
Когда устройство связи используется в качестве AP, модуль 101 обработки выполнен с возможностью выполнения этапа S101 на фиг. 8 или этапа S201 на фиг. 67. Модуль 102 связи выполнен с возможностью выполнения этапа S102 на фиг. 8 или этапа S202 на фиг. 67.
Когда устройство связи используется в качестве станции, модуль 101 обработки выполнен с возможностью выполнения этапа S103 на фиг. 8 или этапа S203 на фиг.67. Модуль 102 связи выполнен с возможностью выполнения этапа S102 на фиг. 8 или этапа S202 на фиг. 67.
На фиг. 69 показана структурная схема возможной формы продукта устройства связи согласно варианту осуществления настоящей заявки.
В возможной форме продукта устройство связи в этом варианте осуществления настоящей заявки может быть устройством связи, и устройство связи включает в себя процессор 201 и приемопередатчик 202. При необходимости устройство связи дополнительно включает в себя носитель 203 данных.
Когда устройство связи используется в качестве AP, процессор 201 выполнен с возможностью выполнения этапа S101 на фиг. 8 или этапа S201 на фиг. 67. Приемопередатчик 202 выполнен с возможностью выполнения этапа S102 на фиг. 8 или этапа S202 на фиг. 67.
Когда устройство связи используется в качестве STA, процессор 201 выполнен с возможностью выполнения этапа S103 на фиг. 8 или этапа S203 на фиг.67. Приемопередатчик 202 выполнен с возможностью выполнения этапа S102 на фиг. 8 или этапа S202 на фиг. 67.
В другой возможной форме продукта устройство связи, описанное в этом варианте осуществления настоящей заявки, может альтернативно быть реализовано процессором общего назначения или процессором специального назначения, который обычно называют микросхемой. Микросхема включает в себя схему 201 обработки и вывод 202 приемопередатчика. При необходимости микросхема может включать в себя носитель 203 данных.
В другой возможной форме продукта устройство связи, описанное в этом варианте осуществления настоящей заявки, может альтернативно быть реализовано с использованием следующей схемы или компонента: одной или нескольких программируемых пользователем вентильных матриц (field programmable gate arrays, FPGA), программируемых логических устройств (programmable logic device, PLD), контроллеров, конечных автоматов, вентильной логики, дискретных аппаратных компонентов, любых других соответствующих схем или любой комбинации схем, которые могут выполнять функции, описанные в настоящей заявке.
Следует понимать, что компьютерные инструкции могут быть сохранены на машиночитаемом носителе данных или могут быть переданы с машиночитаемого носителя данных на другой машиночитаемый носитель данных. Например, компьютерные инструкции могут передаваться с веб-сайта, компьютера, сервера или центра обработки данных на другой веб-сайт, компьютер, сервер или центр обработки данных проводным (например, по коаксиальному кабелю, оптоволоконному кабелю или цифровому абонентскому каналу) или беспроводным способом (например, с помощью инфракрасных волн, радиоволн или микроволн). Машиночитаемый носитель данных может быть любым пригодным для использования носителем, доступным для компьютера, или устройством хранения данных, таким как сервер или центр обработки данных, объединяющим один или несколько пригодных для использования носителей. Используемым носителем может быть магнитный носитель (например, гибкий диск, жесткий диск или магнитная лента), оптический носитель, полупроводниковый носитель (например, твердотельный накопитель) и т.п.
Приведенные выше описания вариантов реализации позволяют специалисту в данной области техники понять, что в целях удобного и краткого описания разделение на вышеуказанные функциональные модули используется в качестве примера для иллюстрации. В реальном приложении вышеуказанные функции могут быть распределены по разным функциональным модулям и реализованы на основе требований, то есть внутренняя структура устройства разделена на разные функциональные модули для реализации всех или некоторых функций, описанных выше.
Следует понимать, что в нескольких вариантах осуществления, представленных в настоящей заявке, раскрытые устройства и способы могут быть реализованы другими способами. Например, описанный вариант осуществления устройства является просто примером. Например, разделение на модули или блоки является просто логическим разделением функций и в фактической реализации может быть другим разделением. Например, множество блоков или компонентов могут быть объединены или интегрированы в другое устройство, или некоторые функции могут быть проигнорированы или не реализованы. В дополнение к этому, отображаемые или обсуждаемые взаимные связи или прямые связи или коммуникационные соединения могут быть реализованы через некоторые интерфейсы. Косвенные связи или коммуникационные соединения между устройствами или блоками могут быть реализованы в электронной, механической или других формах.
Блоки, описанные как отдельные части, могут быть или могут не быть физически отдельными, и части, отображаемые как блоки, могут быть одним или несколькими физическими блоками, могут быть расположены в одном месте или могут быть распределены в разных местах. Некоторые или все блоки могут быть выбраны на основе фактических требований для достижения целей решений вариантов осуществления.
В дополнение к этому, функциональные блоки в вариантах осуществления настоящей заявки могут быть интегрированы в один процессорный блок, каждый блок может физически существовать по отдельности, или два или более блоков могут быть интегрированы в один блок. Интегрированный блок может быть реализован в виде аппаратных средств или может быть реализован в виде функционального блока программного обеспечения.
Когда интегрированный модуль реализуется в виде функционального блока программного обеспечения и продается или используется как независимый продукт, интегрированный модуль может храниться на машиночитаемом носителе данных. Исходя из такого понимания, технические решения в вариантах осуществления настоящей заявки по существу или частично, дополняющие традиционную технологию, или все или некоторые из технических решений могут быть реализованы в виде программного продукта. Программный продукт хранится на носителе данных и включает в себя несколько инструкций, которые предписывают устройству (которым может быть однокристальный микрокомпьютер, микросхема и т.п.) или процессору (processor) выполнять все или некоторые этапы способов, описанных в вариантах осуществления настоящей заявки.
Приведенные выше описания являются просто конкретными реализациями настоящей заявки, но не предназначены для ограничения объема защиты настоящей заявки. Любое изменение или замена в пределах технической области, раскрытой в настоящей заявке, должны подпадать под объем охраны настоящей заявки. Таким образом, объем охраны настоящей заявки должен соответствовать объему защиты формулы изобретения.
Изобретение относится к области технологий связи. Технический результат заключается в обеспечении возможности точно выделять ресурс частотной области станции в полосе пропускания 320 МГц без изменения структуры поля пользовательской информации в запускающем кадре. Такой результат достигается тем, что точка доступа вырабатывает запускающий кадр, где запускающий кадр включает в себя первое поле пользовательской информации, часть или весь ресурс частотной области, указанный в подполе выделения ресурсных блоков в четвертом поле пользовательской информации перед первым полем пользовательской информации, расположен в первичном канале 160 МГц и часть или весь ресурс частотной области, указанный в подполе выделения ресурсных блоков в четвертом поле пользовательской информации после первого поля пользовательской информации, расположен во вторичном канале 160 МГц. Затем точка доступа отправляет запускающий кадр. 10 н. и 98 з.п. ф-лы, 85 ил., 7 табл.
1. Способ связи, в котором способ содержит:
выработку запускающего кадра, причем запускающий кадр содержит поле общей информации и четвертое поле пользовательской информации, поле общей информации содержит поле указателя EHT/HE, поле указателя EHT/HE указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах в полосе пропускания восходящей линии связи, четвертое поле пользовательской информации содержит подполе идентификатора ассоциации (AID) и подполе выделения ресурсных блоков, подполе AID указывает идентификатор ассоциации одной первой станции и подполе выделения ресурсных блоков используется для выделения ресурса частотной области для одной первой станции; и
отправку запускающего кадра.
2. Способ по п. 1, в котором поле указателя EHT/HE занимает один бит.
3. Способ по п. 1 или 2, в котором поле указателя EHT/HE конкретно указывает то, что первая станция передает PPDU HE или PPDU EHT в первичном частотном сегменте 160 МГц.
4. Способ по п. 3, в котором для передачи PPDU EHT используется вторичный частотный сегмент 160 МГц.
5. Способ по п. 1, в котором подполе выделения ресурсных блоков содержит бит BS и бит BS и поле указателя EHT/HE совместно используются для определения того, передает ли одна первая станция PPDU HE или PPDU EHT.
6. Способ по п. 5, в котором то, что бит BS и поле указателя EHT/HE совместно используются для определения того, передает ли одна первая станция PPDU HE или PPDU EHT, содержит:
если значение бита BS равно 0, поле указателя EHT/HE используется для определения того, передает ли первая станция PPDU HE или PPDU EHT.
7. Способ по п. 5, в котором то, что бит BS и поле указателя EHT/HE совместно используются для определения того, передает ли одна первая станция, или PPDU HE, или PPDU EHT, содержит:
если значение бита BS равно 1, первая станция передает PPDU EHT.
8. Способ по любому из пп. 5-7, в котором бит BS занимает бит B39 в четвертом поле пользовательской информации.
9. Способ по любому из пп. 1-8, в котором способ дополнительно содержит:
прием кадра MAC восходящей линии связи из одной первой станции, причем кадр MAC восходящей линии связи передается на ресурсе частотной области, выделенном подполем выделения ресурсных блоков в четвертом подполе пользовательской информации; и
отправку кадра подтверждения в одну первую станцию.
10. Способ по любому из пп. 1-9, в котором запускающий кадр дополнительно содержит третье поле пользовательской информации и третье поле пользовательской информации переносит общую информацию о первой станции.
11. Способ по п. 10, в котором значение подполя AID в третьем поле пользовательской информации является первым заданным значением.
12. Способ по п. 10 или 11, в котором количество битов, занимаемых третьим полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции в стандарте 802.11ax, и вторая станция не поддерживает стандарт 802.11 после стандарта 802.11ax, но поддерживает стандарт 802.11ax и более ранний стандарт.
13. Способ по любому из пп. 10-12, в котором третье поле пользовательской информации содержит одно или несколько из следующего:
первое подполе, причем первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; и
четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
14. Способ по п. 13, в котором первое подполе занимает два бита.
15. Способ по любому из пп. 1-14, в котором четвертое поле пользовательской информации содержит подполе выделения пространственного потока и подполе выделения пространственного потока содержит поле начального порядкового номера пространственного потока и номер поля пространственных потоков; поле начального порядкового номера пространственного потока занимает четыре бита и указывает начальный порядковый номер пространственного потока, используемого станцией; и номер поля пространственных потоков занимает два бита и указывает количество пространственных потоков, используемых станцией.
16. Способ по любому из пп. 1-15, в котором количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
17. Способ по любому из пп. 1-16, в котором первая станция поддерживает стандарт 802.11 после стандарта 802.11ax.
18. Способ связи, в котором способ содержит:
прием запускающего кадра, причем запускающий кадр содержит поле общей информации и четвертое поле пользовательской информации, поле общей информации содержит поле указателя EHT/HE, поле указателя EHT/HE указывает то, передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах в полосе пропускания восходящей линии связи, четвертое поле пользовательской информации содержит подполе идентификатора ассоциации (AID) и подполе выделения ресурсных блоков, подполе AID указывает идентификатор ассоциации одной первой станции и подполе выделения ресурсных блоков используется для выделения ресурса частотной области для одной первой станции; и
отправку PPDU по восходящей линии связи в соответствии с запускающим кадром.
19. Способ по п. 18, в котором отправка PPDU восходящей линии связи в соответствии с запускающим кадром содержит:
определение типа PPDU восходящей линии связи на основе поля указателя EHT/HE, причем тип PPDU восходящей линии связи содержит PPDU HE или PPDU EHT; и
отправку PPDU по восходящей линии связи.
20. Способ по п. 18 или 19, в котором поле указателя EHT/HE занимает один бит.
21. Способ по любому из пп. 18-20, в котором поле указателя EHT/HE конкретно указывает то, передает ли первая станция PPDU HE или PPDU EHT в первичном частотном сегменте 160 МГц.
22. Способ по п. 21, в котором для передачи PPDU EHT используется вторичный частотный сегмент 160 МГц.
23. Способ по п. 19, в котором подполе выделения ресурсных блоков содержит бит BS; и
определение типа PPDU восходящей линии связи на основе поля указателя EHT/HE и бита BS.
24. Способ по п. 23, в котором,
если значение бита BS равно 0, поле указателя EHT/HE определяет тип PPDU восходящей линии связи на основе поля указателя EHT/HE, причем тип PPDU восходящей линии связи содержит PPDU HE или PPDU EHT.
25. Способ по п. 23, в котором,
если значение бита BS равно 1, типом PPDU восходящей линии связи является PPDU EHT.
26. Способ по любому из пп. 23-25, в котором бит BS занимает бит B39 в четвертом поле пользовательской информации.
27. Способ по любому из пп. 18-26, в котором запускающий кадр дополнительно содержит третье поле пользовательской информации и третье поле пользовательской информации переносит общую информацию о первой станции.
28. Способ по п. 27, в котором значение подполя AID в третьем поле пользовательской информации является первым заданным значением.
29. Способ по п. 27 или 28, в котором количество битов, занимаемых третьим полем пользовательской информации, совпадает с количеством битов, занимаемых полем пользовательской информации, соответствующим второй станции в стандарте 802.11ax, и вторая станция не поддерживает стандарт 802.11 после стандарта 802.11ax, но поддерживает стандарт 802.11ax и более ранний стандарт.
30. Способ по любому из пп. 27-29, в котором третье поле пользовательской информации содержит одно или несколько из следующего:
первое подполе, причем первое подполе указывает полосу пропускания восходящей линии связи в сочетании с подполем полосы пропускания восходящей линии связи в поле общей информации запускающего кадра; и
четвертое подполе, где четвертое подполе указывает параметр пространственного повторного использования, поддерживающий передачу в полосе пропускания 320 МГц.
31. Способ по п. 30, в котором первое подполе занимает два бита.
32. Способ по любому из пп. 18-31, в котором четвертое поле пользовательской информации содержит подполе выделения пространственного потока и подполе выделения пространственного потока содержит поле начального порядкового номера пространственного потока и номер поля пространственных потоков; поле начального порядкового номера пространственного потока занимает четыре бита и указывает начальный порядковый номер пространственного потока, используемого станцией; и номер поля пространственных потоков занимает два бита и указывает количество пространственных потоков, используемых станцией.
33. Способ по любому из пп. 18-32, в котором количество битов, занимаемых полем общей информации запускающего кадра, совпадает с количеством битов, занимаемых полем общей информации запускающего кадра в стандарте 802.11ax.
34. Способ по любому из пп. 18-33, в котором первая станция поддерживает стандарт 802.11 после стандарта 802.11ax.
35. Способ связи, в котором способ содержит:
выработку запускающего кадра, причем запускающий кадр содержит четвертое поле пользовательской информации, четвертое поле пользовательской информации содержит подполе идентификатора ассоциации (AID) и бит BS, подполе AID указывает идентификатор ассоциации первой станции и бит BS указывает частотный сегмент, в котором расположен ресурс частотной области, выделенный первой станции; и
отправку запускающего кадра.
36. Способ по п. 35, в котором бит BS занимает бит B39 в четвертом поле пользовательской информации.
37. Способ по п. 35 или 36, в котором,
если значение бита BS равно 0, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится в первичном частотном сегменте 160 МГц; или,
если значение бита BS равно 1, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится во вторичном частотном сегменте 160 МГц.
38. Способ по п. 37, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации содержит бит B0; и,
если значение бита BS равно 0 и значение бита B0 в подполе выделения ресурсных блоков равно 0, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится в первичном частотном сегменте 80 МГц.
39. Способ по п. 37 или 38, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации содержит бит B0; и,
если значение бита BS равно 0 и значение бита B0 в подполе выделения ресурсных блоков равно 1, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится во вторичном частотном сегменте 80 МГц.
40. Способ по любому из пп. 37-39, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации содержит бит B0; и,
если значение бита BS равно 1 и значение бита B0 в подполе выделения ресурсных блоков равно 0, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится в частотном сегменте 80 МГц с самой низкой частотой во вторичном частотном сегменте 160 МГц.
41. Способ по любому из пп. 37-40, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации содержит бит B0; и,
если значение бита BS равно 1 и значение бита B0 в подполе выделения ресурсных блоков равно 1, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится в частотном сегменте 80 МГц с самой высокой частотой во вторичном частотном сегменте 160 МГц.
42. Способ по любому из пп. 35-41, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации дополнительно содержит биты B1-B7.
43. Способ по п. 42, в котором
два значения битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 996+484 ресурсных блоков.
44. Способ по п. 42, в котором
четыре значения битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 996+484+242 ресурсных блоков.
45. Способ по п. 42, в котором
два значения битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 3x996+484 ресурсных блоков.
46. Способ по п. 42, в котором
четыре значения битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 2x996+484 ресурсных блоков.
47. Способ по п. 42, в котором 12 значений битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 52+26 ресурсных блоков.
48. Способ по п. 42, в котором
восемь значений битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 106+26 ресурсных блоков.
49. Способ по любому из пп. 35-48, в котором запускающий кадр дополнительно содержит поле общей информации, причем поле общей информации дополнительно содержит поле указателя EHT/HE и поле указателя EHT/HE указывает то, что передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи.
50. Способ по п. 49, в котором поле указателя EHT/HE занимает один бит.
51. Способ по п. 49 или 50, в котором поле указателя EHT/HE конкретно указывает то, что передает ли первая станция PPDU HE или PPDU EHT в основном частотном сегменте 160 МГц.
52. Способ по п. 51, в котором вторичный частотный сегмент 160 МГц используется для передачи PPDU EHT.
53. Способ связи, в котором способ содержит:
прием запускающего кадра, причем запускающий кадр содержит четвертое поле пользовательской информации, четвертое поле пользовательской информации содержит подполе идентификатора ассоциации (AID) и бит BS, подполе AID указывает идентификатор ассоциации первой станции и бит BS указывает частотный сегмент, в котором расположен ресурс частотной области, выделенный первой станции; и
отправку PPDU по восходящей линии связи в соответствии с запускающим кадром.
54. Способ по п. 53, в котором бит BS занимает бит B39 в четвертом поле пользовательской информации.
55. Способ по п. 53 или 54, в котором
если значение бита BS равно 0, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится в первичном частотном сегменте 160 МГц; или,
если значение бита BS равно 1, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится во вторичном частотном сегменте 160 МГц.
56. Способ по п. 55, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации содержит бит B0; и,
если значение бита BS равно 0 и значение бита B0 в подполе выделения ресурсных блоков равно 0, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится в первичном частотном сегменте 80 МГц.
57. Способ по п. 55 или 56, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации содержит бит B0; и,
если значение бита BS равно 0 и значение бита B0 в подполе выделения ресурсных блоков равно 1, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится во вторичном частотном сегменте 80 МГц.
58. Способ по любому из пп. 55-57, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации содержит бит B0; и,
если значение бита BS равно 1 и значение бита B0 в подполе выделения ресурсных блоков равно 0, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится в частотном сегменте 80 МГц с более низкой частотой во вторичном частотном сегменте 160 МГц.
59. Способ по любому из пп. 56-58, в котором подполе выделения ресурсных блоков четвертого поля пользовательской информации содержит бит B0; и,
если значение бита BS равно 1 и значение бита B0 в подполе выделения ресурсных блоков равно 1, это указывает то, что часть или весь ресурс частотной области, выделенный первой станции, находится в частотном сегменте 80 МГц с более высокой частотой во вторичном частотном сегменте 160 МГц.
60. Способ по любому из пп. 53-59, в котором подполе выделения ресурсных блоков дополнительно содержит биты B1-B7.
61. Способ по п. 60, в котором
два значения битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 996+484 ресурсных блоков.
62. Способ по п. 60, в котором
четыре значения битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 996+484+242 ресурсных блоков.
63. Способ по п. 60, в котором
два значения битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 3x996+484 ресурсных блоков.
64. Способ по п. 60, в котором
четыре значения битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 2x996+484 ресурсных блоков.
65. Способ по п. 60, в котором
12 значений битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 52+26 ресурсных блоков.
66. Способ по п. 60, в котором
восемь значений битов B1-B7 в подполе выделения ресурсных блоков соответствуют комбинации 106+26 ресурсных блоков.
67. Способ по любому из пп. 53-66, в котором запускающий кадр дополнительно содержит поле общей информации, причем поле общей информации дополнительно содержит поле указателя EHT/HE и поле указателя EHT/HE указывает то, что передает ли первая станция PPDU HE или PPDU EHT в одном или более частотных сегментах полосы пропускания восходящей линии связи.
68. Способ по п. 67, в котором поле указателя EHT/HE занимает один бит.
69. Способ по п. 67 или 68, в котором поле указателя EHT/HE конкретно указывает то, что первая станция передает PPDU HE или PPDU EHT на основной частоте 160 МГц.
70. Способ по п. 69, в котором вторичная полоса 160 МГц используется для передачи PPDU EHT.
71. Способ связи, в котором способ содержит:
прием запускающего кадра, причем запускающий кадр содержит поле пользовательской информации, причем поле пользовательской информации содержит подполе AID, первый бит и второй бит, подполе AID указывает идентификатор ассоциации станции и первый бит и второй бит совместно указывают абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи, причем ресурс частотной области, выделенный станции, расположен в частотном сегменте; и
определение абсолютного местоположения частотного сегмента в полосе пропускания восходящей линии связи на основе первого бита и второго бита.
72. Способ по п. 71, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой высокой частотой в полосе пропускания 320 МГц, определение абсолютного местоположения целевого частотного сегмента 80 МГц в полосе пропускания 320 МГц на основе первого бита и второго бита содержит:
если значение первого бита равно 0 и значение второго бита равно 0, определение того, что частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 0 и значение второго бита равно 1, определение того, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 1 и значение второго бита равно 0, определение того, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц; или,
если значение первого бита равно 1 и значение второго бита равно 1, определение того, что частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц.
73. Способ по п. 71, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц, и вторичная самая низкая частота находится в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой высокой частотой в полосе пропускания 320 МГц, определение абсолютного местоположения целевого частотного сегмента 80 МГц в полосе пропускания 320 МГц на основе первого бита и второго бита содержит:
если значение первого бита равно 0 и значение второго бита равно 0, определение того, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 0 и значение второго бита равно 1, определение того, что частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 1 и значение второго бита равно 0, определение того, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц; или,
если значение первого бита равно 1, и значение второго бита равно 1, определение того, что частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц.
74. Способ по п. 71, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц, и вторичная самая высокая частота находится в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой низкой частотой в полосе пропускания 320 МГц, определение абсолютного местоположения целевого частотного сегмента 80 МГц в полосе пропускания 320 МГц на основе первого бита и второго бита содержит:
если значение первого бита равно 0 и значение второго бита равно 0, определение того, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 0 и значение второго бита равно 1, определение того, что частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 1 и значение второго бита равно 0, определение того, что частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц; или,
если значение первого бита равно 1 и значение второго бита равно 1, определение того, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц.
75. Способ по п. 71, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой низкой частотой в полосе пропускания 320 МГц, определение абсолютного местоположения целевого частотного сегмента 80 МГц в полосе пропускания 320 МГц на основе первого бита и второго бита содержит:
если значение первого бита равно 0 и значение второго бита равно 0, определение того, что частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 0 и значение второго бита равно 1, определение того, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 1 и значение второго бита равно 0, определение того, что частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц; или,
если значение первого бита равно 1 и значение второго бита равно 1, определение того, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц.
76. Способ по п. 71, в котором определение абсолютного местоположения частотного сегмента в полосе пропускания восходящей линии связи на основе первого бита и второго бита содержит:
определение значения параметра указателя абсолютной частоты на основе первого бита и второго бита, причем параметр указания абсолютной частоты содержит два бита и параметр указания абсолютной частоты указывает абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи.
77. Способ по п. 76, в котором,
если значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0, это указывает то, что частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц;
если значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1, это указывает то, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц;
если значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0, это указывает то, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц; или,
если значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1, это указывает то, что частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц.
78. Способ по п. 77, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой высокой частотой в полосе пропускания 320 МГц, определение станцией значения параметра указателя абсолютной частоты на основе первого бита и второго бита содержит:
если значение первого бита равно 0 и значение второго бита равно 0, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0;
если значение первого бита равно 0 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1;
если значение первого бита равно 1 и значение второго бита равно 0, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0; или,
если значение первого бита равно 1 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1.
79. Способ по п. 77, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц, и вторичная самая низкая частота находится в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой высокой частотой в полосе пропускания 320 МГц, определение станцией значения параметра указателя абсолютной частоты на основе первого бита и второго бита содержит:
если значение первого бита равно 0 и значение второго бита равно 0, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1;
если значение первого бита равно 0 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0;
если значение первого бита равно 1 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0; или,
если значение первого бита равно 1 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1.
80. Способ по п. 77, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц, и вторичная самая высокая частота находится в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой низкой частотой в полосе пропускания 320 МГц, определение станцией значения параметра указателя абсолютной частоты на основе первого бита и второго бита содержит:
если значение первого бита равно 0 и значение второго бита равно 0, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0;
если значение первого бита равно 0 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1;
если значение первого бита равно 1 и значение второго бита равно 0, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0; или,
если значение первого бита равно 1 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1.
81. Способ по п. 77, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой низкой частотой в полосе пропускания 320 МГц, определение станцией значения параметра указателя абсолютной частоты на основе первого бита и второго бита содержит:
если значение первого бита равно 0 и значение второго бита равно 0, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1;
если значение первого бита равно 0 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0;
если значение первого бита равно 1 и значение второго бита равно 0, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0; или,
если значение первого бита равно 1 и значение второго бита равно 1, определение того, что значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1.
82. Способ связи, в котором способ содержит:
выработку запускающего кадра, причем запускающий кадр содержит поле пользовательской информации, причем поле пользовательской информации содержит подполе AID, первый бит и второй бит, подполе AID указывает идентификатор ассоциации станции и первый бит и второй бит совместно указывают абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи, причем ресурс частотной области, выделенный станции, расположен в частотном сегменте; и
отправку запускающего кадра.
83. Способ по п. 82, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой высокой частотой в полосе пропускания 320 МГц, то, что первый бит и второй бит совместно указывают абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи, содержит:
если значение первого бита равно 0 и значение второго бита равно 0, частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 0 и значение второго бита равно 1, частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 1 и значение второго бита равно 0, частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц; или,
если значение первого бита равно 1 и значение второго бита равно 1, частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц.
84. Способ по п. 82, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц, и вторичная самая низкая частота находится в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой высокой частотой в полосе пропускания 320 МГц, то, что первый бит и второй бит совместно указывают абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи, содержит:
если значение первого бита равно 0 и значение второго бита равно 0, частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 0 и значение второго бита равно 1, частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 1 и значение второго бита равно 0, частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц; или,
если значение первого бита равно 1 и значение второго бита равно 1, частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц.
85. Способ по п. 82, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц, и вторичная самая высокая частота находится в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой низкой частотой в полосе пропускания 320 МГц, то, что первый бит и второй бит совместно указывают абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи, содержит:
если значение первого бита равно 0 и значение второго бита равно 0, частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 0 и значение второго бита равно 1, частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 1 и значение второго бита равно 0, частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц; или,
если значение первого бита равно 1 и значение второго бита равно 1, частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц.
86. Способ по п. 82, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой низкой частотой в полосе пропускания 320 МГц, то, что первый бит и второй бит совместно указывают абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи, содержит:
если значение первого бита равно 0 и значение второго бита равно 0, частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 0 и значение второго бита равно 1, частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц;
если значение первого бита равно 1 и значение второго бита равно 0, частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц; или,
если значение первого бита равно 1 и значение второго бита равно 1, частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц.
87. Способ по п. 82, в котором то, что первый бит и второй бит совместно указывают абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи, содержит:
первый бит и второй бит используются для совместного определения значения параметра указателя абсолютной частоты, причем параметр указания абсолютной частоты содержит два бита и параметр указания абсолютной частоты указывает абсолютное местоположение частотного сегмента в полосе пропускания восходящей линии связи.
88. Способ по п. 87, в котором,
если значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0, это указывает то, что частотный сегмент является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц;
если значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1, это указывает то, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц;
если значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0, это указывает то, что частотный сегмент является частотным сегментом 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц; или,
если значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1, это указывает то, что частотный сегмент является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц.
89. Способ по п. 88, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с вторичной самой низкой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой высокой частотой в полосе пропускания 320 МГц, то, что первый бит и второй бит используются для совместного определения значения параметра указателя абсолютной частоты, содержит:
если значение первого бита равно 0 и значение второго бита равно 0, значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0;
если значение первого бита равно 0 и значение второго бита равно 1, значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1;
если значение первого бита равно 1, и значение второго бита равно 0, значение одного бита в параметре указателя абсолютной частоты равно 1, и значение другого бита равно 0; или,
если значение первого бита равно 1 и значение второго бита равно 1, значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1.
90. Способ по п. 88, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц, и вторичная самая низкая частота находится в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой низкой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой высокой частотой в полосе пропускания 320 МГц, то, что первый и второй биты используются для совместного определения значения параметра указателя абсолютной частоты, содержит:
если значение первого бита равно 0 и значение второго бита равно 0, значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1;
если значение первого бита равно 0 и значение второго бита равно 1, значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0;
если значение первого бита равно 1 и значение второго бита равно 0, значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0; или,
если значение первого бита равно 1 и значение второго бита равно 1, значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1.
91. Способ по п. 88, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц, и вторичная самая высокая частота находится в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц и вторичный частотный сегмент 160 МГц является частотным сегментом 160 МГц с самой низкой частотой в полосе пропускания 320 МГц, то, что первый и второй биты используются для совместного определения значения параметра указателя абсолютной частоты, содержит:
если значение первого бита равно 0 и значение второго бита равно 0, значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0;
если значение первого бита равно 0 и значение второго бита равно 1, значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1;
если значение первого бита равно 1 и значение второго бита равно 0, значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0; или,
если значение первого бита равно 1 и значение второго бита равно 1, значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1.
92. Способ по п. 88, в котором, когда полоса пропускания восходящей линии связи является полосой пропускания 320 МГц, если первичный частотный сегмент 80 МГц является частотным сегментом 80 МГц с самой высокой частотой в полосе пропускания 320 МГц, вторичный частотный сегмент 80 МГц является сегмент частоты 80 МГц с вторичной самой высокой частотой в полосе пропускания 320 МГц и вторичный сегмент частоты 160 МГц является частотным сегментом 160 МГц с самой низкой частотой в полосе пропускания 320 МГц, то, что первый бит и второй бит используются для совместного определения значения параметра указателя абсолютной частоты, содержит:
если значение первого бита равно 0 и значение второго бита равно 0, значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 1;
если значение первого бита равно 0 и значение второго бита равно 1, значение одного бита в параметре указателя абсолютной частоты равно 1 и значение другого бита равно 0;
если значение первого бита равно 1 и значение второго бита равно 0, значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 0; или,
если значение первого бита равно 1 и значение второго бита равно 1, значение одного бита в параметре указателя абсолютной частоты равно 0 и значение другого бита равно 1.
93. Способ связи, в котором способ содержит:
выработку точкой доступа PPDU нисходящей линии связи, причем PPDU нисходящей линии связи содержит многопользовательский PPDU нисходящей линии связи, многопользовательский PPDU нисходящей линии связи содержит PPDU OFDMA или PPDU MU-MIMO, PPDU нисходящей линии связи содержит кадр MAC, соответствующий одной или более первым станциям, кадр MAC, соответствующий первой станции, содержит поле управления TRS, поле управления TRS содержит поле управляющей информации, поле управляющей информации содержит подполе выделения ресурсных блоков и подполе выделения ресурсных блоков используется для выделения ресурсного блока, используемого первой станцией; и
отправку, с помощью AP, PPDU нисходящей линии связи.
94. Способ по п. 93, в котором подполе выделения ресурсных блоков занимает восемь битов в поле управляющей информации.
95. Способ по п. 94, в котором весь или часть ресурса частотной области, указанного в подполе выделения ресурсных блоков, расположена на канале 160 МГц для передачи кадра MAC, который переносит поле выделения ресурсов в поле управления TRS.
96. Способ по п. 93, в котором подполе выделения ресурсных блоков занимает девять битов в поле управляющей информации.
97. Способ по п. 96, в котором подполе выделения ресурсных блоков занимает от бита B5 до бита B12 и бита B25 в поле управляющей информации.
98. Способ по п. 93, в котором поле управляющей информации дополнительно содержит поле символов данных UL, подполе выделения ресурсных блоков, поле мощности TX восходящей линии связи AP, поле целевого RSSI UL и поле MCS UL.
99. Способ связи, в котором способ содержит:
прием PPDU нисходящей линии связи, причем PPDU нисходящей линии связи содержит многопользовательский PPDU нисходящей линии связи, многопользовательский PPDU нисходящей линии связи содержит PPDU OFDMA или PPDU MU-MIMO, PPDU нисходящей линии связи содержит кадр MAC, соответствующий одной или более первым станциям, кадр MAC, соответствующий первой станции, содержит поле управления TRS, поле управления TRS содержит поле управляющей информации, поле управляющей информации содержит подполе выделения ресурсных блоков и подполе выделения ресурсных блоков используется для выделения ресурсного блока, используемого первой станцией; и
синтаксический анализ PPDU нисходящей линии связи.
100. Способ по п. 99, в котором подполе выделения ресурсных блоков занимает восемь битов в поле управляющей информации.
101. Способ по п. 100, в котором весь или часть ресурса частотной области, указанного в подполе выделения ресурсных блоков, расположена на канале 160 МГц для передачи кадра MAC, который переносит поле выделения ресурсов в поле управления TRS.
102. Способ по п. 99, в котором подполе выделения ресурсных блоков занимает девять битов в поле управляющей информации.
103. Способ по п. 102, в котором подполе выделения ресурсных блоков занимает от бита B5 до бита B12 и бита B25 в поле управляющей информации.
104. Способ по п. 99, в котором поле управляющей информации дополнительно содержит поле символов данных UL, подполе выделения ресурсных блоков, поле мощности TX восходящей линии связи AP, поле целевого RSSI UL и поле MCS UL.
105. Способ по любому из пп. 71-92, в котором первый бит занимает бит B39 в поле пользовательской информации.
106. Способ по любому из пп. 71-92, в котором второй бит занимает бит B0 в подполе выделения ресурсных блоков поля пользовательской информации.
107. Устройство связи, выполненное с возможностью осуществления способа по любому из пп. 1-106.
108. Машиночитаемый носитель записи данных, на котором записана программа, причем программа при выполнении позволяет компьютеру выполнять способ по любому из пп. 1-106.
| Способ восстановления спиралей из вольфрамовой проволоки для электрических ламп накаливания, наполненных газом | 1924 |
|
SU2020A1 |
| Способ восстановления спиралей из вольфрамовой проволоки для электрических ламп накаливания, наполненных газом | 1924 |
|
SU2020A1 |
| CN 107534972 A, 02.01.2018 | |||
| Станок для придания концам круглых радиаторных трубок шестигранного сечения | 1924 |
|
SU2019A1 |
| СПОСОБ И УСТРОЙСТВО ДЛЯ УКАЗАНИЯ КАНАЛА В БЕСПРОВОДНОЙ ЛОКАЛЬНОЙ СЕТИ | 2016 |
|
RU2696249C1 |
