Перекрестная ссылка на родственную заявку
Настоящая заявка испрашивает приоритет по заявке на патент Китая № 202010324346.2, поданной в Национальное управление интеллектуальной собственности Китая 22 апреля 2020 года и озаглавленной «DATA TRANSMISSION METHOD AND RELATED APPARATUS», которая включена в данный документ во всей своей полноте путем ссылки.
Область техники, к которой относится изобретение
Настоящая заявка относится, в общем, к области технологий связи и, в частности, к способу передачи данных и связанному с ним устройству.
Уровень техники
С развитием беспроводной локальной вычислительной сети (wireless local area network, WLAN) впервые была введена технология множественного доступа с ортогональным частотным разделением каналов (orthogonal frequency division multiple access, OFDMA), и вся полоса пропускания делится на множество ресурсных блоков (resource units, RU). Другими словами, ресурсы частотной области пользователей выделяются с помощью ресурсных блоков, а не каналов. Например, канал 20 МГц может включать в себя множество RU, которые могут быть 26-тональным RU, 52-тональным RU и 106-тональным RU, где тон указывает количество поднесущих. В дополнение к этому, RU также может быть 242-тональным RU, 484-тональным RU, 996-тональным RU и т.п.
В стандарте 802.11ax поле высокоэффективной сигнализации (High Efficient Signal Field, HE-SIG-B) в блоке данных протокола физического уровня (PHY protocol data unit, PPDU), отправляемом точкой доступа на каждую из множества станций, включает в себя общее поле (Common field). Общее поле включает в себя множество подполей выделения ресурсных блоков (RU Allocation subfields), и подполя выделения ресурсных блоков в общем поле используются для указания множества ресурсных блоков. Специфичное для пользователя поле в HE-SIG-B включает в себя все пользовательские поля, соответствующие каждому подполю выделения ресурсных блоков. В этом случае сообщение HE-SIG-B, отправляемое на каждую станцию, включает в себя все пользовательские поля, соответствующие каждому подполю выделения ресурсных блоков.
С развитием технологий WLAN для того, чтобы PPDU, передаваемый точкой доступа, мог поддерживать большее количество пользователей станций, необходимо передавать все больше пользовательских полей в поле сигнализации PPDU. Таким образом, значительно возрастает количество служебных данных сигнализации.
Сущность изобретения
Варианты осуществления настоящей заявки предоставляют способ передачи данных и связанное с ним устройство для уменьшения количества служебных данных поля сигнализации PPDU.
Согласно первому аспекту реализация настоящей заявки предусматривает способ передачи данных, включающий в себя: выработку поля сигнализации блока данных протокола физического уровня (PPDU), где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации передается в первом сегменте частотной области и включает в себя общее поле и пользовательское поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и пользовательское поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области; и количество пользовательских полей, соответствующих RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, представляет собой количество пользовательских полей, которые RU вносит в один канал содержания в пользовательском поле, и пользовательское поле представляет собой пользовательское поле, соответствующее приостановке станции в первом сегменте частотной области; и отправку поля сигнализации в первый сегмент частотной области.
Таким образом, в поле сигнализации, переданном в первом сегменте частотной области, подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, но не указывает, на основе фактического случая выделения ресурсного блока, количество пользователей, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области для того, чтобы можно было упростить пользовательское поле. В части специфичного для пользователя поля, пользовательское поле, соответствующее RU, который не приостановил обслуживание в первом сегменте частотной области, можно исключить или упростить, поэтому количество служебных данных поля сигнализации PPDU можно уменьшить за счет уменьшения количества пользовательских полей.
В некоторых реализациях подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, может быть опущено, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, и способ указания подполя выделения ресурсных блоков упрощается, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях по меньшей мере два RU представляют собой RU, меньшие, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
Согласно второму аспекту реализация настоящей заявки дополнительно предусматривает способ передачи данных, включающий в себя следующее: станция, приостановившая обслуживание в первом сегменте частотной области, принимает поле сигнализации блока данных протокола физического уровня (PPDU) в первом сегменте частотной области, где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации включает в себя общее поле и пользовательское поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и специфичное для пользователя поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области; и количество пользовательских полей, соответствующих RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, представляет собой количество пользовательских полей, которые RU вносит в один канал содержания в пользовательском поле, и пользовательское поле представляет собой пользовательское поле, соответствующее приостановке станции в первом сегменте частотной области; и станция получает, из пользовательского поля, включенного в пользовательское поле в принятом поле сигнализации, пользовательское поле, которое переносит идентификатор станции, и получает данные, переданные на RU, соответствующем пользовательскому полю.
Таким образом, в поле сигнализации, принятом станцией в первом сегменте частотной области, подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, но не указывает, исходя из фактического случая выделения ресурсного блока, количество пользователей, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, поэтому пользовательское поле можно упростить. В части специфичного для пользователя поля, пользовательское поле, соответствующее RU, который не приостановил обслуживание в первом сегменте частотной области, можно исключить или упростить, поэтому количество служебных данных поля сигнализации PPDU можно уменьшить за счет уменьшения количества пользовательских полей.
В некоторых реализациях подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, может быть опущено, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях по меньшей мере два RU представляют собой RU, меньшие, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
Согласно третьему аспекту реализация настоящей заявки дополнительно предусматривает способ передачи данных, включающий в себя: выработку поля сигнализации блока данных протокола физического уровня (PPDU), где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области; и отправку поля сигнализации в первом сегменте частотной области, где поле сигнализации включает в себя общее поле и специфичное для пользователя поле, общее поле включает в себя подполе выделения ресурсных блоков, и специфичное для пользователя поле, включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU; RU, указанный по меньшей мере в одном подполе выделения ресурсных блоков, включенном в общее поле, представляет собой множество RU, меньших, чем 242-тональный RU; и каждый RU из множества RU, меньших, чем 242-тональный RU, соответствует по меньшей мере одному пользовательскому полю, пользовательское поле, соответствующее по меньшей мере одному первому RU, переносит идентификатор приостановки станции в первом сегменте частотной области, пользовательское поле, соответствующее по меньшей мере одному второму RU, не переносит идентификатор приостановки станции в первом сегменте частотной области, и по меньшей мере часть поднесущих, соответствующих второму RU, указанному в подполе выделения ресурсных блоков, принадлежит по меньшей мере к двум RU.
Таким образом, по сравнению со способом указания двух RU на основе фактического случая и указанием того, что каждый RU по меньшей мере двух в RU соответствует по меньшей мере одному пользовательскому полю, в решениях настоящей заявки в первом поле сигнализации, переданном в первом сегменте частотной области, подполе выделения ресурсных блоков указывает по меньшей мере два RU в виде одного RU с использование объединения, и RU соответствует только одному пользовательскому полю. Таким образом, можно эффективно уменьшить количество пользовательских полей, соответствующих множеству непрерывных маленьких RU, не выделенных STA, приостановившей обслуживание в первом сегменте частотной области, поэтому можно уменьшить количество служебных данных поля сигнализации.
Согласно четвертому аспекту реализация настоящей заявки дополнительно предусматривает способ передачи данных, включающий в себя следующее: станция, приостановившая обслуживание в первом сегменте частотной области, принимает поле сигнализации блока данных протокола физического уровня (PPDU) в первом сегменте частотной области, где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации включает в себя общее поле и пользовательское поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и специфичное для пользователя поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU; RU, указанный по меньшей мере в одном подполе выделения ресурсных блоков, включенном в общее поле, представляет собой множество RU, меньших, чем 242-тональный RU; и каждый RU из множества RU, меньших, чем 242-тональный RU, соответствует по меньшей мере одному пользовательскому полю, пользовательское поле, соответствующее по меньшей мере одному первому RU, переносит идентификатор приостановки станции в первом сегменте частотной области, пользовательское поле, соответствующее по меньшей мере одному второму RU не переносит идентификатор приостановки станции в первом сегменте частотной области, и по меньшей мере часть поднесущих, соответствующих второму RU, указанному в подполе выделения ресурсных блоков, принадлежит по меньшей мере к двум RU; и станция получает, из пользовательского поля, включенного в пользовательское поле, пользовательское поле, которое содержит идентификатор станции, и получает данные, переданные на RU, соответствующем пользовательскому полю.
Таким образом, по сравнению со способом указания двух RU на основе фактического случая и указанием того, что каждый RU по меньшей мере двух в RU соответствует по меньшей мере одному пользовательскому полю, в решениях настоящей заявки в первом поле сигнализации, принятое станцией в первом сегменте частотной области, подполе выделения ресурсных блоков указывает по меньшей мере два RU в виде одного RU с использование объединения, и RU соответствует только одному пользовательскому полю. Таким образом, можно эффективно уменьшить количество пользовательских полей, соответствующих множеству непрерывных маленьких RU, не выделенных STA, приостановившей обслуживание в первом сегменте частотной области, поэтому можно уменьшить количество служебных данных поля сигнализации.
Согласно пятому аспекту реализация настоящей заявки дополнительно предусматривает устройство передачи данных, включающее в себя блок обработки и блок приемопередатчика, где блок обработки выполнен с возможностью выработки поля сигнализации блока данных протокола физического уровня (PPDU), где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации передается в первом сегменте частотной области и включает в себя общее поле и специфичное для пользователя поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и специфичное для пользователя поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области; и количество пользовательских полей, соответствующих RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, представляет собой количество пользовательских полей, которые RU вносит в один канал содержания в пользовательском поле, и пользовательское поле представляет собой пользовательское поле, соответствующее приостановке станции в первом сегменте частотной области; и блок приемопередатчика выполнен с возможностью отправки поля сигнализации в первом сегменте частотной области. Устройство передачи данных может быть устройством связи или точкой доступа, или устройство передачи данных может быть развернуто в устройстве связи или развернуто в точке доступа.
Таким образом, в поле сигнализации, переданном в первом сегменте частотной области, подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, но не указывает, на основе фактического случая выделения ресурсного блока, количество пользователей, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области для того, чтобы можно было упростить пользовательское поле. В части специфичного для пользователя поля, пользовательское поле, соответствующее RU, который не приостановил обслуживание в первом сегменте частотной области, можно исключить или упростить, поэтому количество служебных данных поля сигнализации PPDU можно уменьшить за счет уменьшения количества пользовательских полей.
В некоторых реализациях подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, можно исключить пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, и способ указания подполя выделения ресурсных блоков упрощается, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях по меньшей мере два RU представляют собой RU, меньшие, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
Согласно шестому аспекту реализация настоящей заявки дополнительно предусматривает устройство передачи данных, включающее в себя блок обработки и блок приемопередатчика, где блок приемопередатчика выполнен с возможностью приема поля сигнализации блока данных протокола физического уровня (PPDU) в первом сегменте частотной области, где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации включает в себя общее поле и пользовательское поле общее поле включает в себя подполе выделения ресурсных блоков, и пользовательское поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области; и количество пользовательских полей, соответствующих RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, представляет собой количество пользовательских полей, которые RU вносит в один канал содержания в пользовательском поле, и пользовательское поле представляет собой пользовательское поле, соответствующее приостановке станции в первом сегменте частотной области; и блок обработки выполнен с возможностью: получения, из пользовательского поля, включенного в пользовательское поле в принятом поле сигнализации, пользовательского поля, которое переносит идентификатор станции, и получения данных, переданных на RU, соответствующих пользовательскому полю. Устройство передачи данных может быть устройством связи или станцией, или устройство передачи данных может быть развернуто в устройстве связи или развернуто на станции.
Таким образом, в поле сигнализации, принятом станцией в первом сегменте частотной области, подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, но не указывает, исходя из фактического случая выделения ресурсного блока, количество пользователей, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, поэтому пользовательское поле можно упростить. В части специфичного для пользователя поля, пользовательское поле, соответствующее RU, который не приостановил обслуживание в первом сегменте частотной области, можно исключить или упростить, поэтому количество служебных данных поля сигнализации PPDU можно уменьшить за счет уменьшения количества пользовательских полей.
В некоторых реализациях подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, можно исключить пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом частотном сегменте. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, и способ указания подполя выделения ресурсных блоков упрощается, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях по меньшей мере два RU представляют собой RU, меньшие, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
Согласно седьмому аспекту реализация настоящей заявки дополнительно предусматривает устройство передачи данных, включающее в себя блок обработки и блок приемопередатчика, где блок обработки выполнен с возможностью выработки поля сигнализации блока данных протокола физического уровня (PPDU), где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области; и блок приемопередатчика выполнен с возможностью отправки поля сигнализации в первом сегменте частотной области, где поле сигнализации включает в себя общее поле и специфичное для пользователя поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и специфичное для пользователя поле включает в себя пользовательское поле. поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU; RU, указанный по меньшей мере в одном подполе выделения ресурсных блоков, включенном в общее поле, представляет собой множество RU, меньших, чем 242-тональный RU; и каждый RU из множества RU, меньших, чем 242-тональный RU, соответствует по меньшей мере одному пользовательскому полю, пользовательское поле, соответствующее по меньшей мере одному первому RU, переносит идентификатор приостановки станции в первом сегменте частотной области, пользовательское поле, соответствующее по меньшей мере одному второму RU, не переносит идентификатор приостановки станции в первом сегменте частотной области, и по меньшей мере часть поднесущих, соответствующих второму RU, указанному в подполе выделения ресурсных блоков, принадлежит по меньшей мере к двум RU. Устройство передачи данных может быть устройством связи или точкой доступа, или устройство передачи данных может быть развернуто в устройстве связи или развернуто в точке доступа.
Таким образом, по сравнению со способом указания двух RU на основе фактического случая и указанием того, что каждый RU по меньшей мере двух в RU соответствует по меньшей мере одному пользовательскому полю, в решениях настоящей заявки в первом поле сигнализации, переданном в первом сегменте частотной области, подполе выделения ресурсных блоков указывает по меньшей мере два RU в виде одного RU с использование объединения, и RU соответствует только одному пользовательскому полю. Таким образом, можно эффективно уменьшить количество пользовательских полей, соответствующих множеству непрерывных маленьких RU, не выделенных STA, приостановившей обслуживание в первом сегменте частотной области, поэтому можно уменьшить количество служебных данных поля сигнализации.
Согласно восьмому аспекту реализация настоящей заявки дополнительно предусматривает устройство передачи данных, включающее в себя блок обработки и блок приемопередатчика, где блок обработки выполнен с возможностью приема поля сигнализации блока данных протокола физического уровня (PPDU) в первом сегменте частотной области, где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации включает в себя общее поле и пользовательское поле общее поле включает в себя подполе выделения ресурсных блоков, и пользовательское поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU; RU, указанный по меньшей мере в одном подполе выделения ресурсных блоков, включенном в общее поле, представляет собой множество RU, меньших, чем 242-тональный RU; и каждый RU из множества RU, меньших, чем 242-тональный RU, соответствует по меньшей мере одному пользовательскому полю, пользовательское поле, соответствующее по меньшей мере одному первому RU, переносит идентификатор приостановки станции в первом сегменте частотной области, пользовательское поле, соответствующее по меньшей мере одному второму RU, не переносит идентификатор приостановки станции в первом сегменте частотной области, и по меньшей мере часть поднесущих, соответствующих второму RU, указанному в подполе выделения ресурсных блоков, принадлежит по меньшей мере к двум RU; и блок приемопередатчика выполнен с возможностью: получения, из пользовательского поля, включенного в пользовательское поле, пользовательское поле, которое переносит идентификатор станции, и получения данных, передаваемых на RU, соответствующих пользовательскому полю. Устройство передачи данных может быть устройством связи или станцией, или устройство передачи данных может быть развернуто в устройстве связи или развернуто на станции.
Таким образом, в поле сигнализации, принятом станцией в первом сегменте частотной области, подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, но не указывает, исходя из фактического случая выделения ресурсного блока, количество пользователей, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, поэтому пользовательское поле можно упростить. В части специфичного для пользователя поля, пользовательское поле, соответствующее RU, который не приостановил обслуживание в первом сегменте частотной области, можно исключить или упростить, поэтому количество служебных данных поля сигнализации PPDU можно уменьшить за счет уменьшения количества пользовательских полей.
В некоторых реализациях подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, можно исключить пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, и способ указания подполя выделения ресурсных блоков упрощается, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых реализациях по меньшей мере два RU представляют собой RU, меньшие, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
Согласно девятому аспекту реализация настоящей заявки дополнительно предусматривает устройство связи, где устройство связи может включать в себя процессор и приемопередатчик и при необходимости дополнительно может включать в себя память. Когда процессор исполняет компьютерную программу или инструкции в памяти, выполняется способ в соответствии с любой из реализаций первого аспекта, или выполняется способ в соответствии с любой из реализаций второго аспекта, или выполняется способ в соответствии с реализацией третьего аспекта, или выполняется способ в соответствии с реализацией четвертого аспекта.
Согласно десятому аспекту реализация настоящей заявки дополнительно предусматривает машиночитаемый носитель информации, где машиночитаемый носитель информации хранит компьютерные инструкции, и компьютерная инструкция предписывает устройству связи выполнять способ в соответствии с любой из реализаций первого аспекта, или компьютерная инструкция предписывает устройству связи выполнять способ в соответствии с любой из реализаций второго аспекта, или компьютерная инструкция предписывает устройству связи выполнять способ согласно третьему аспекту, или компьютерная инструкция предписывает устройству связи выполнять способ согласно четвертому аспекту.
Согласно одиннадцатому аспекту реализация настоящей заявки дополнительно предусматривает компьютерный программный продукт, где компьютерный программный продукт включает в себя компьютерную программу, и, когда компьютерная программа запускается на компьютере, компьютер может выполнять способ в соответствии с любой из реализаций первого аспекта, или компьютер может выполнять способ в соответствии с любой из реализаций второго аспекта, или компьютер может выполнять способ согласно третьему аспекту, или компьютер может выполнять способ согласно четвертому аспекту.
Согласно двенадцатому аспекту настоящая заявка дополнительно предусматривает процессор, выполненный с возможностью выполнения любого способа согласно первому –четвертому аспектам. В процессе выполнения этих способов процесс отправки вышеуказанной информации и процесс приема вышеуказанной информации в вышеупомянутых способах можно рассматривать как процесс вывода вышеупомянутой информации процессором и процесс приема вышеуказанной входной информации процессором. В частности, при выводе информации процессор выводит информацию в приемопередатчик с тем, чтобы приемопередатчик передавал информацию. Кроме того, после того как информация выведена процессором, может потребоваться выполнение другой обработки информации до того, как информация поступит в приемопередатчик. Аналогичным образом, когда процессор принимает входную информацию, приемопередатчик принимает информацию и вводит информацию в процессор. Кроме того, после того как приемопередатчик примет информацию, может потребоваться выполнение другой обработки информации до того, как информация будет введена в процессор.
В этом случае для таких операций, как передача, отправка и прием, которые относятся к процессору, если нет конкретного утверждения, или если операции не противоречат фактической функции или внутренней логике операций в соответствующих описаниях, операции можно в более общем смысле рассматривать как операции, такие как вывод из процессора, прием процессором и ввод в процессор, а не такие операции, как передача, отправка и прием, непосредственно выполняемые радиочастотной схемой и антенной.
В конкретном процессе реализации процессор может быть процессором, специально выполненным с возможностью выполнения этих способов, или процессором, например, процессором общего выделения, который исполняет компьютерные инструкции в памяти для выполнения этих способов. Память может быть энергонезависимой памятью, такой как постоянная память (read only memory, ROM). Память и процессор могут быть интегрированы в одну и ту же микросхему или могут быть расположены отдельно на разных микросхемах. Тип памяти и способ размещения памяти и процессора не ограничены в вариантах осуществления настоящего изобретения.
Согласно тринадцатому аспекту настоящая заявка предусматривает систему микросхем, где система на микросхеме включает в себя процессор и интерфейс и выполнена с возможностью поддержки устройства передачи данных при реализации функции в способе в соответствии с любым из первого – четвертого аспектов, например, определения или обработки по меньшей мере одного: из данных и информации в способе. В возможном исполнении система на микросхеме дополнительно включает в себя память, и память выполнена с возможностью хранения информации и данных, которые необходимы для вышеупомянутого устройства связи. Система на микросхеме может включать в себя микросхему или может включать в себя микросхему и другой дискретный компонент.
Согласно четырнадцатому аспекту настоящая заявка предусматривает функциональный объект, где функциональный объект выполнен с возможностью реализации способа в соответствии с любым из первого – четвертого аспектов.
Краткое описание чертежей
Фиг.1А – схематичное представление сетевой структуры согласно варианту осуществления настоящей заявки;
Фиг.1B – схематичное представление структуры устройства связи согласно варианту осуществления настоящей заявки;

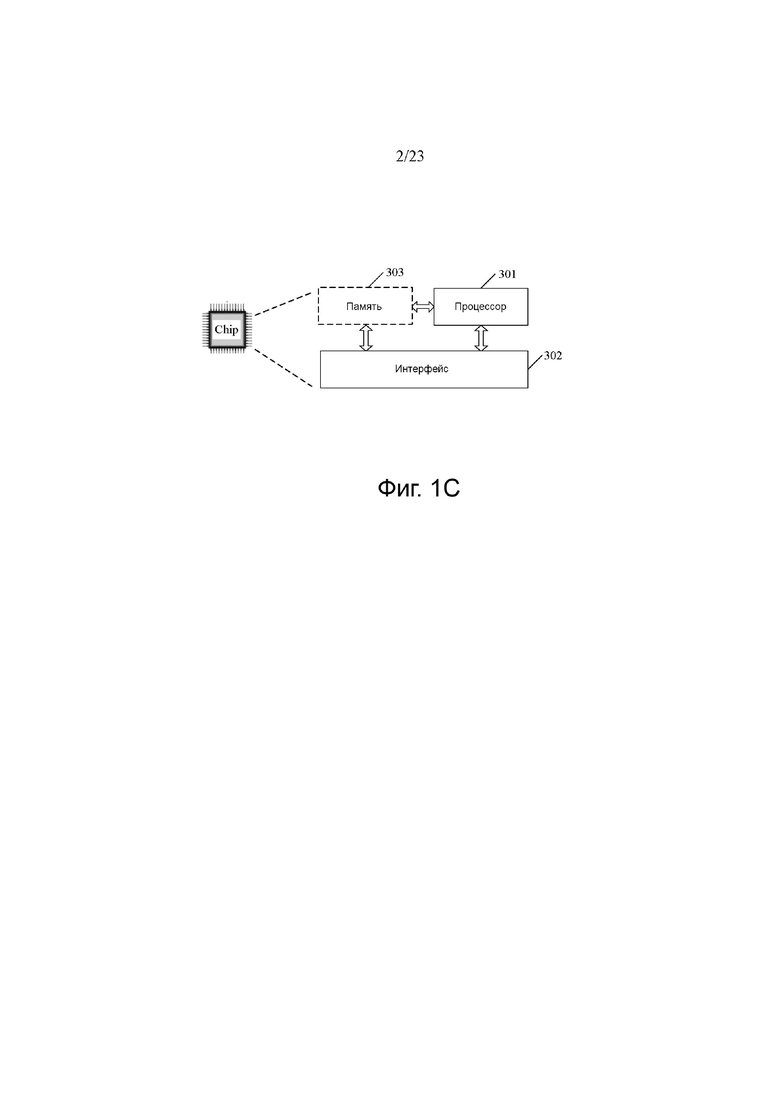

фиг.1C – схематичное представление структуры микросхемы согласно варианту осуществления настоящей заявки;
фиг.2А – схематичное представление способа выделения ресурсных блоков;

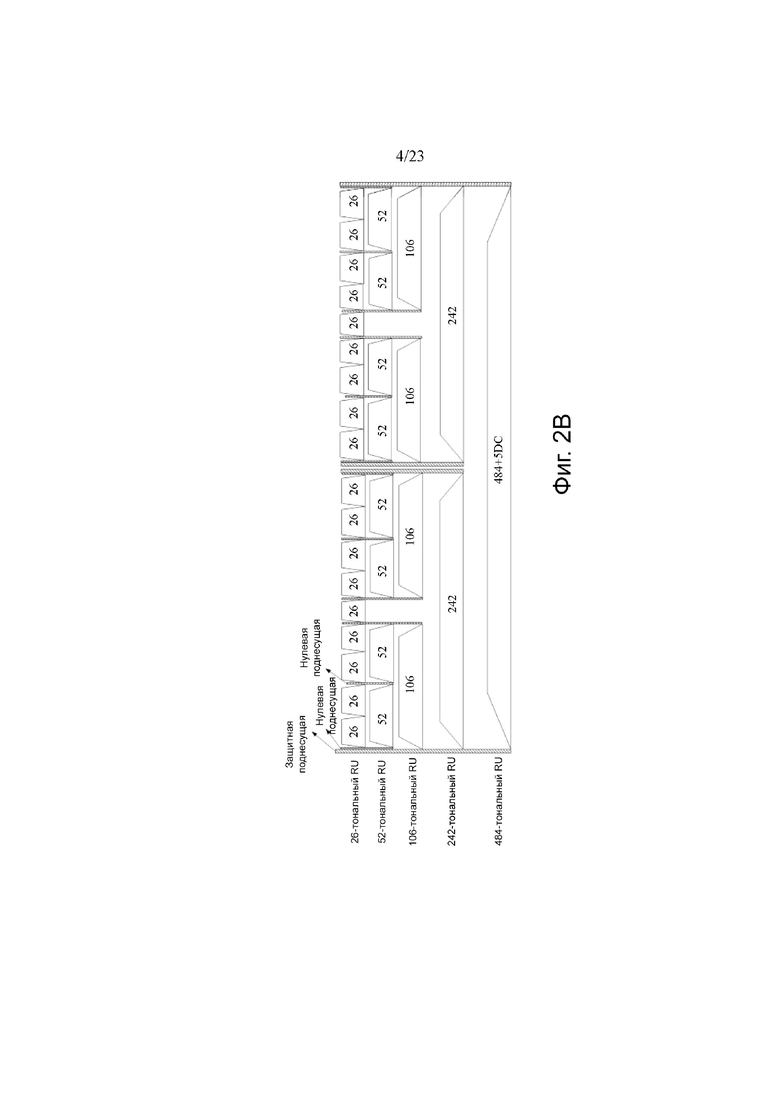

фиг.2B – схематичное представление другого способа выделения ресурсных блоков;

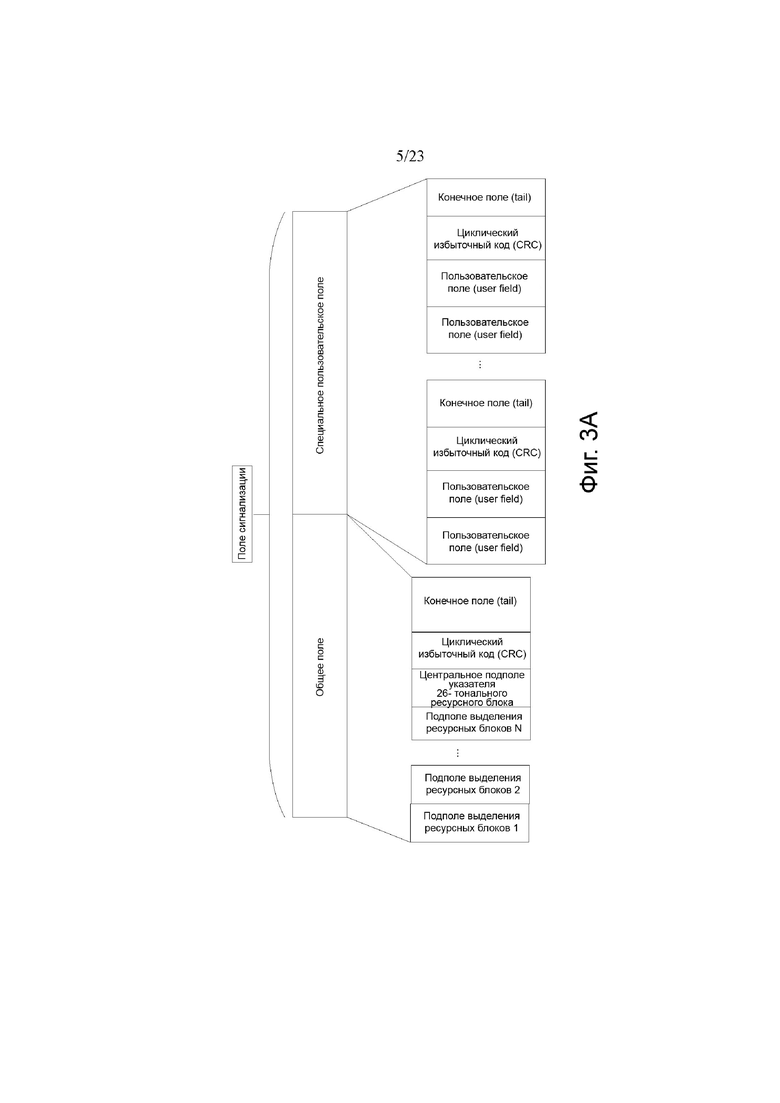

фиг.3А – схематичное представление возможной структуры поля сигнализации;
фиг.3B – схематичное представление другой возможной структуры поля сигнализации;
фиг.4A – схематичное представление структуры PPDU согласно настоящей заявке;

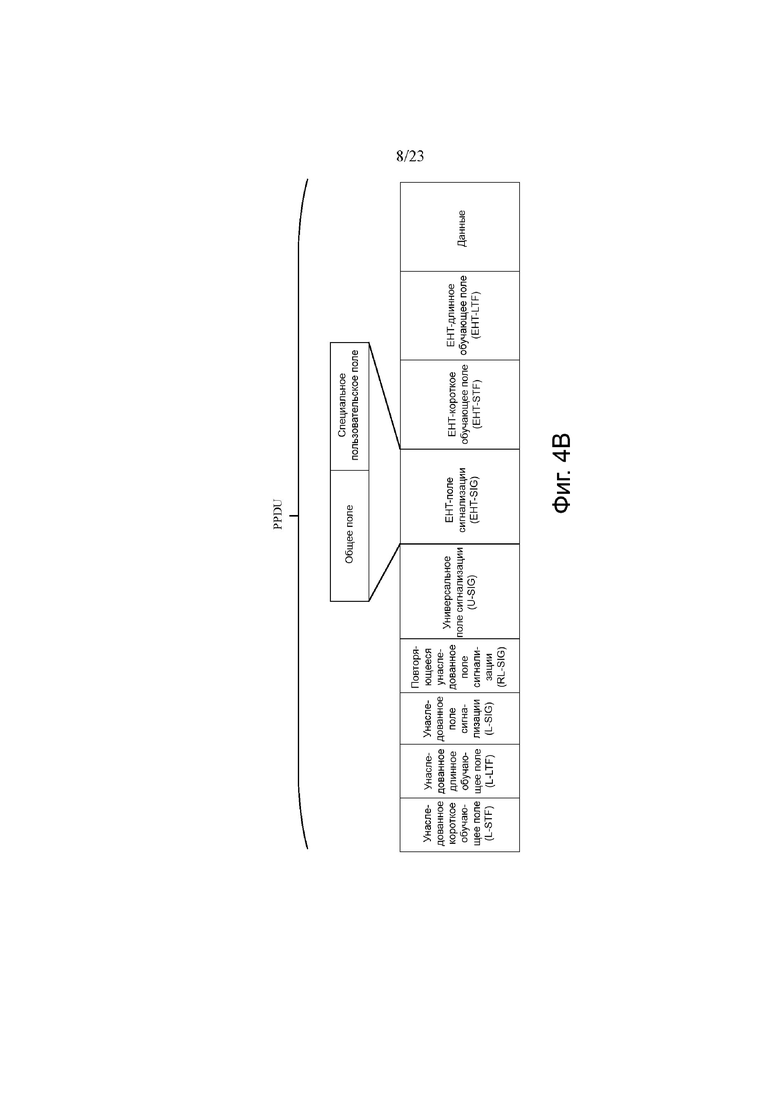

фиг.4B – схематичное представление другой структуры PPDU согласно настоящей заявке;
фиг.5 – блок-схема последовательности операций способа отправки части преамбулы PPDU согласно варианту осуществления настоящей заявки;
фиг.6A – схематичное представление структуры PPDU согласно варианту осуществления настоящей заявки.
фиг.6B – схематичное представление другой структуры PPDU согласно варианту осуществления настоящей заявки.

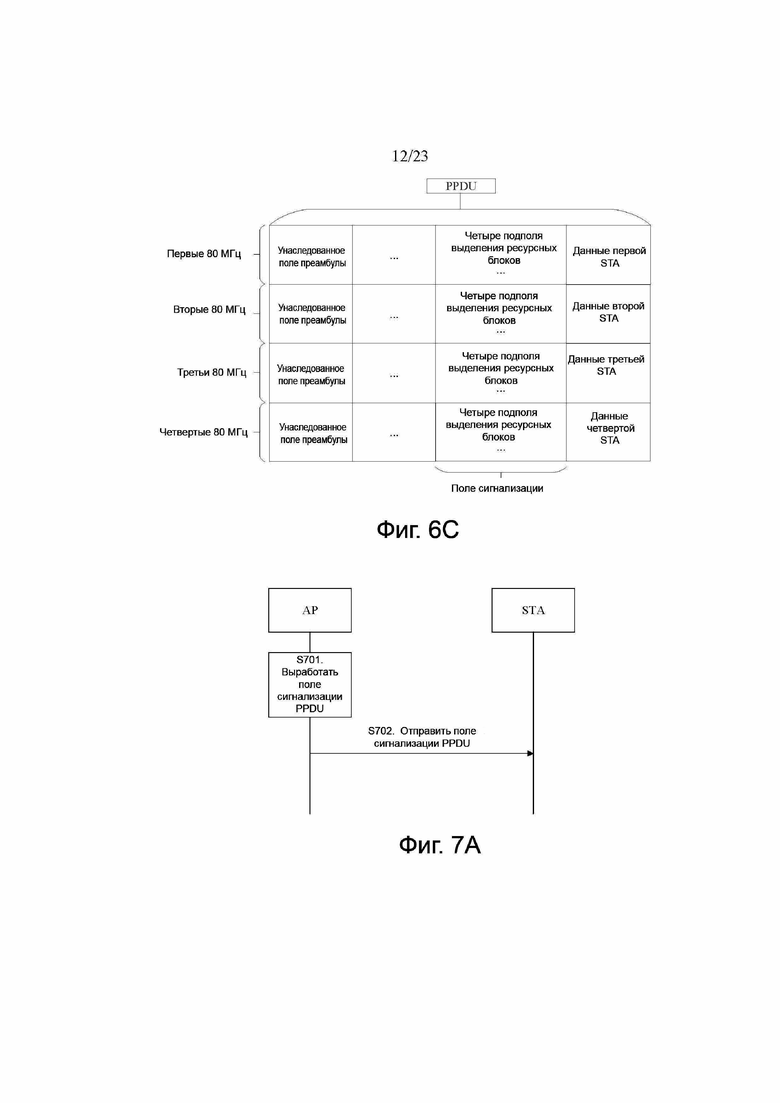

фиг.6C – схематичное представление еще одной структуры PPDU согласно варианту осуществления настоящей заявки.
фиг.7А – блок-схема последовательности операций способа передачи данных согласно варианту осуществления настоящей заявки;

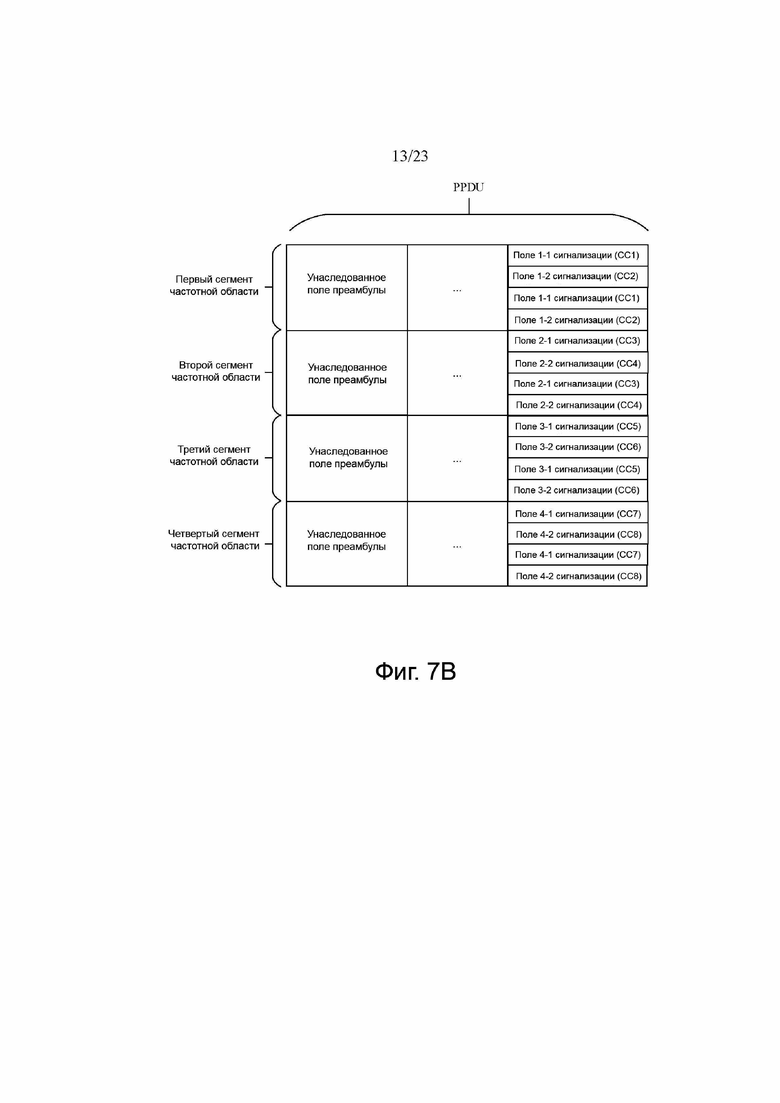

фиг.7B – схематичное представление еще одной структуры PPDU согласно варианту осуществления настоящей заявки.

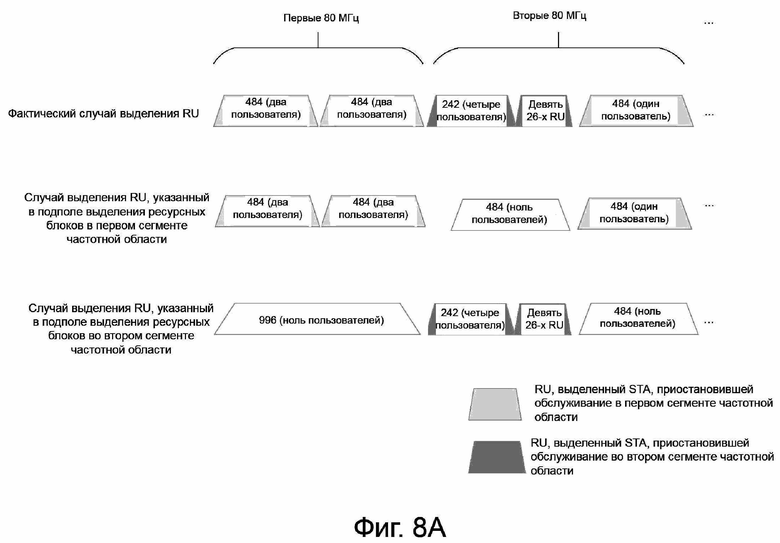

фиг.8A – схематичное представление сценария выделения ресурсных блоков согласно варианту осуществления настоящей заявки;

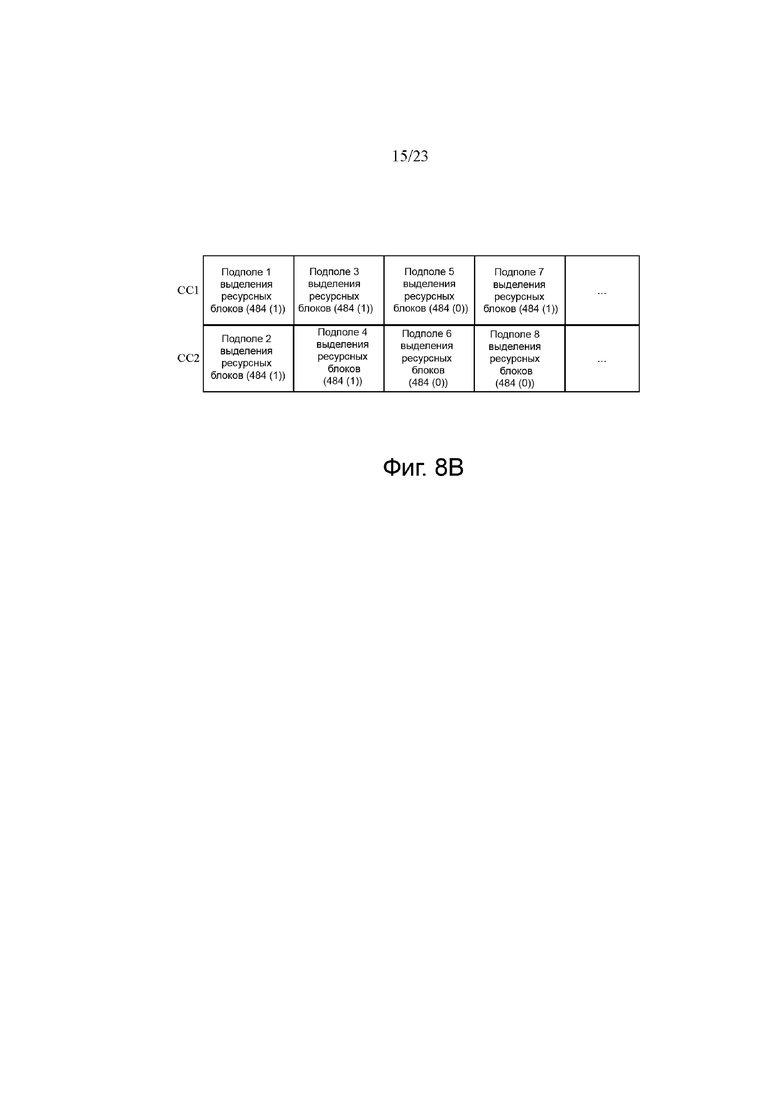

фиг.8B – схематичное представление структуры канала содержания согласно варианту осуществления настоящей заявки;
фиг.8C – схематичное представление структуры поля сигнализации согласно варианту осуществления настоящей заявки;

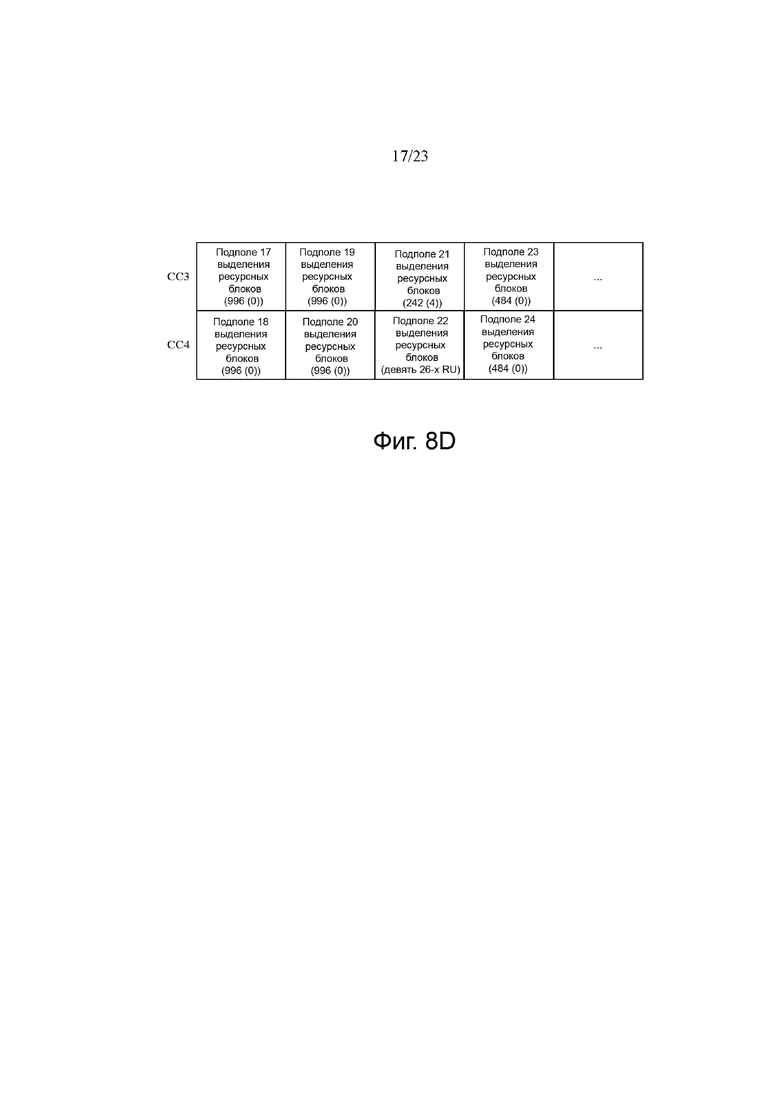

фиг.8D – схематичное представление структуры канала содержания согласно другому варианту осуществления настоящей заявки;
фиг.8E – схематичное представление структуры поля сигнализации согласно другому варианту осуществления настоящей заявки;
фиг.9 – схематичное представление сценария выделения ресурсных блоков согласно другому варианту осуществления настоящей заявки;

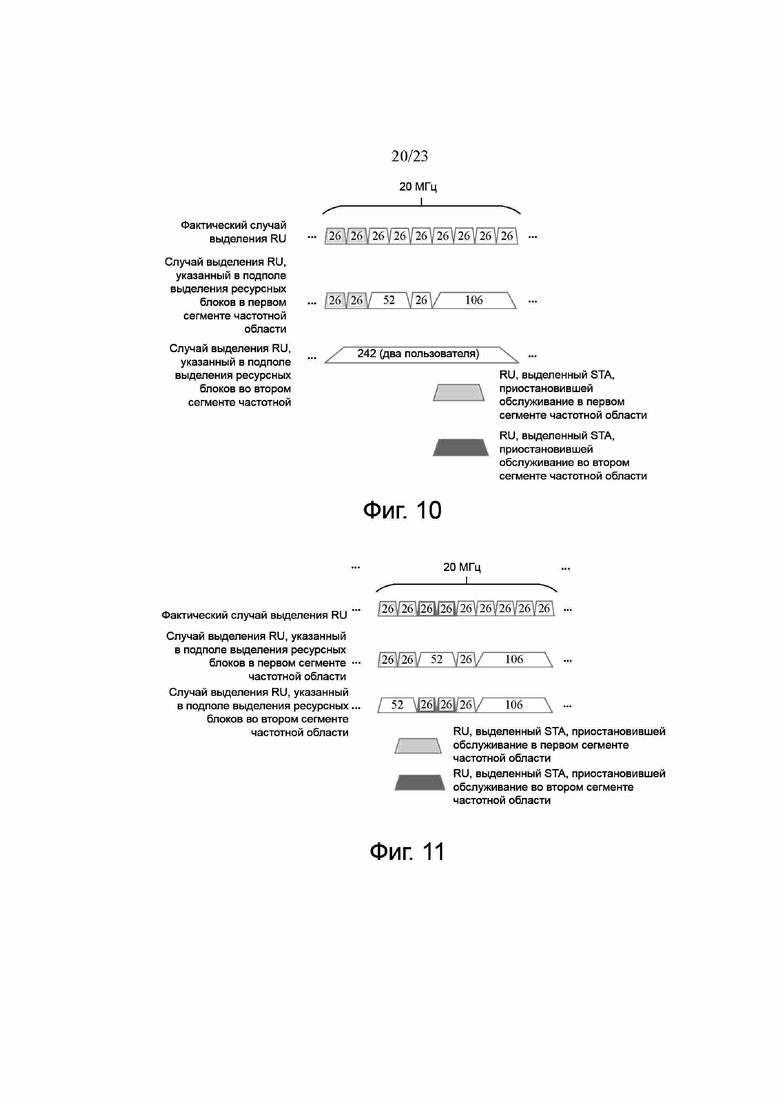

фиг.10 – схематичное представление сценария выделения ресурсных блоков согласно еще одному варианту осуществления настоящей заявки;
фиг.11 – схематичное представление сценария выделения ресурсных блоков согласно еще одному варианту осуществления настоящей заявки;

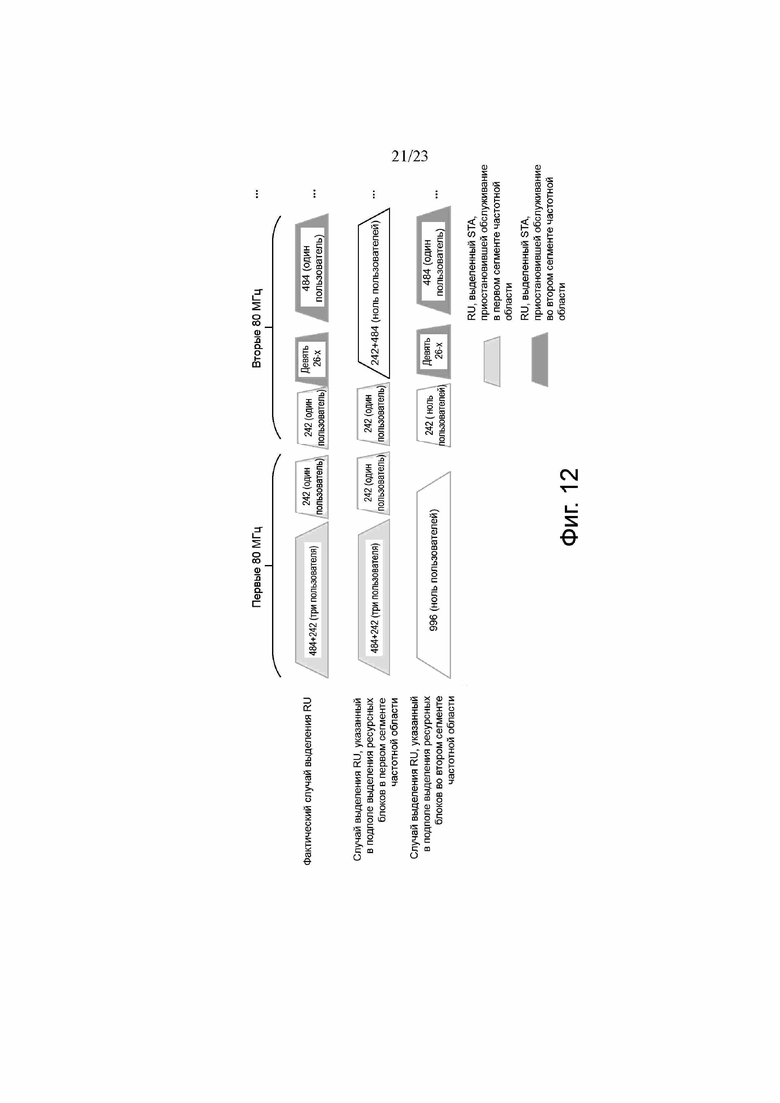

фиг.12 – схематичное представление сценария выделения ресурсных блоков согласно еще одному варианту осуществления настоящей заявки;

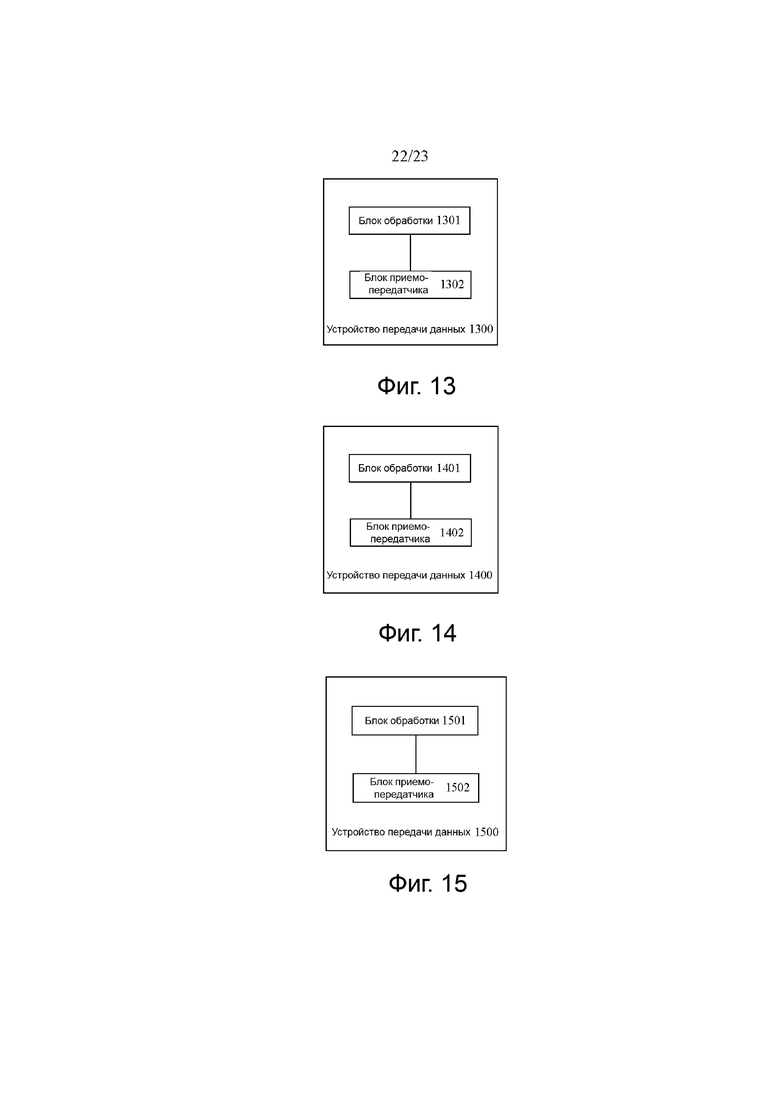

фиг.13 – схематичное представление модуля устройства передачи данных согласно варианту осуществления настоящей заявки;
фиг.14 – схематичное представление модуля устройства передачи данных согласно другому варианту осуществления настоящей заявки;
фиг.15 – схематичное представление модуля устройства передачи данных согласно еще одному варианту осуществления настоящей заявки; и

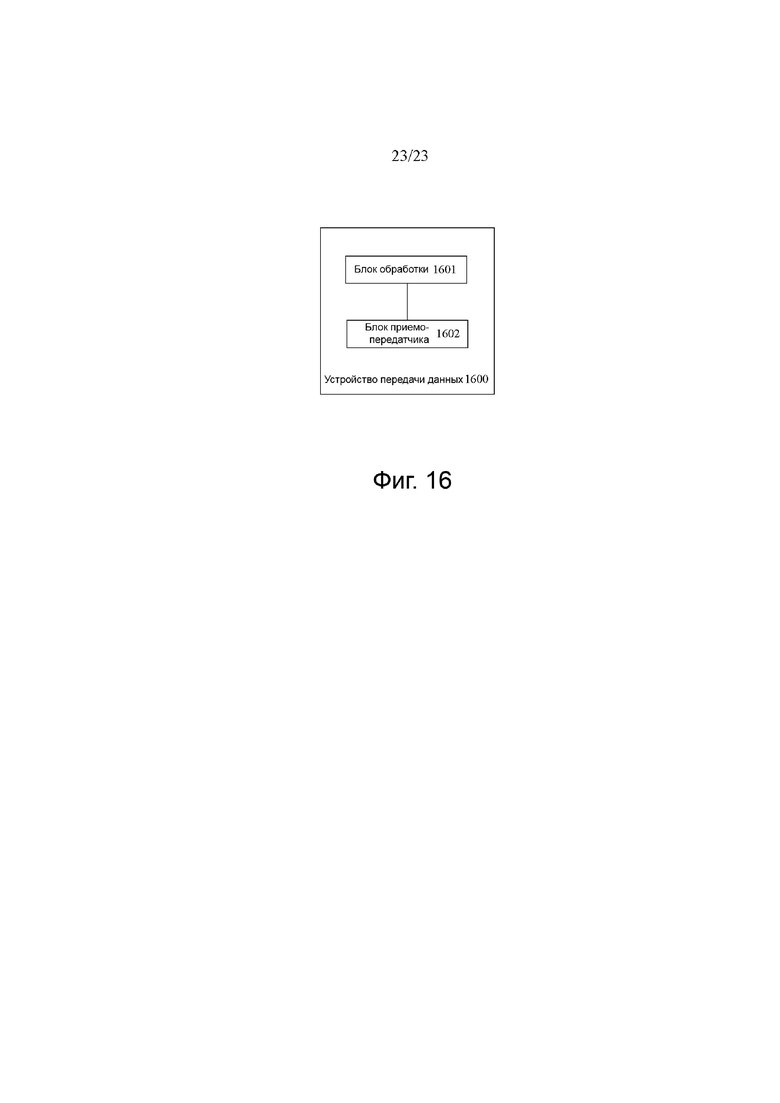

фиг.16 – схематичное представление модуля устройства передачи данных согласно еще одному варианту осуществления настоящей заявки.
Подробное описание изобретения
Далее приводится подробное описание конкретных вариантов осуществления настоящей заявки со ссылкой на сопроводительные чертежи.

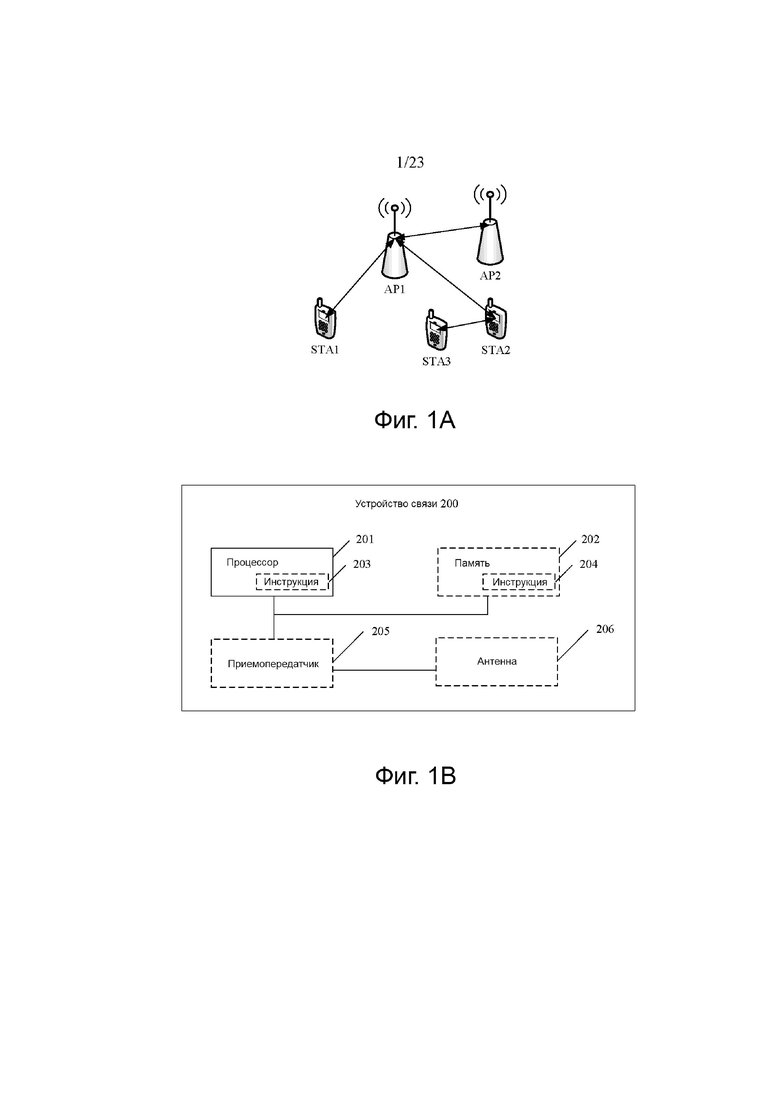

Фиг.1A используется в качестве примера для описания структуры сети, к которой применим способ передачи данных в настоящей заявке. На фиг.1A показано схематичное представление сетевой структуры согласно варианту осуществления настоящей заявки. Структура сети может включать в себя одну или несколько станций точки доступа (access point, AP) и одну или несколько станций без точки доступа (non-access point station, non-AP STA). В данном описании для простоты описания станция точки доступа упоминается как точка доступа (AP), и станция без точки доступа упоминается как станция (STA). AP представляет собой, например, AP1 и AP2, показанные на фиг.1A, и STA представляет собой, например, STA1, STA2 и STA3, показанные на фиг.1А.
Точка доступа может быть точкой доступа для терминального устройства (такого как мобильного телефона) для доступа к проводной (или беспроводной) сети и в основном развертывается в доме, здании или парке. Типичный радиус покрытия составляет от десятков метров до сотен метров. Разумеется, точка доступа может быть размещена и на открытом воздухе. Точка доступа эквивалентна мосту, который соединяет проводную сеть и беспроводную сеть. Основной функцией точки доступа является соединение различных клиентов беспроводной сети вместе, и затем подключение беспроводной сети к Ethernet. В частности, точка доступа может быть терминальным устройством (например, мобильным телефоном) или сетевым устройством (например, маршрутизатором) с микросхемой беспроводной связи (Wireless-Fidelity, Wi-Fi). Точка доступа может быть устройством, которое поддерживает стандарт 802.11be. В качестве альтернативы, точка доступа может быть устройством, которое поддерживает множество стандартов беспроводной локальной вычислительной сети (wireless local area network, WLAN) семейства 802.11, таких как 802.11be, 802.11ax, 802.11ac, 802.11n стандарт, 802.11g, 802.11b и 802.11a. В настоящей заявке точка доступа может быть высокоэффективной (high efficient, HE) AP или AP с чрезвычайно высокой пропускной способностью ((extremely high throughput, EHT) или может быть точкой доступа, применимой к будущему стандарту Wi-Fi.
Точка доступа может включать в себя процессор и приемопередатчик. Процессор выполнен с возможностью контроля и управления действием точки доступа, и приемопередатчик выполнен с возможностью приема или отправки информации.
Станция может быть микросхемой беспроводной связи, беспроводным датчиком, терминалом беспроводной связи и т.п., и может также упоминаться как пользователь. Например, станцией может быть мобильный телефон, поддерживающий функцию связи Wi-Fi, планшетный компьютер, поддерживающий функцию связи Wi-Fi, телевизионная приставка, поддерживающая функцию связи Wi-Fi, смарт-телевизор, поддерживающий функцию связи Wi-Fi, интеллектуальное носимое устройство, поддерживающее функцию связи Wi-Fi, установленное на транспортном средстве устройство связи, поддерживающее функцию связи Wi-Fi, или компьютер, поддерживающий функцию связи Wi-Fi. При необходимости станция может поддерживать стандарт 802.11be. Кроме того, станция может поддерживать множество стандартов беспроводной локальной вычислительной сети (wireless local area network, WLAN) семейства 802.11, таких как 802.11be, 802.11ax, 802.11ac, 802.11n, 802.11g. стандарт, 802.11b и 802.11a.
Станция может включать в себя процессор и приемопередатчик. Процессор выполнен с возможностью контроля и управления действием точки доступа, и приемопередатчик выполнен с возможностью приема или отправки информации.
Точка доступа в настоящей заявке может быть высокоэффективной (high efficient, HE) STA или STA с чрезвычайно высокой пропускной способностью (extremely high throughput, EHT), или может быть STA, применимой к будущему стандарту Wi-Fi.
Например, точка доступа и станция могут быть устройствами, применяемыми в Интернете транспортных средств, узлами Интернета вещей или датчиками в Интернете вещей (Internet of things, IoT), интеллектуальными камерами, интеллектуальными пультами дистанционного управления или интеллектуальными счетчиками воды в умном доме и датчиками в умном городе.
Точка доступа и станция в вариантах осуществления настоящей заявки также могут совместно упоминаться как устройство связи. Устройство связи может включать в себя аппаратную структуру и программный модуль, и вышеупомянутые функции реализованы в виде аппаратной структуры, программного модуля или объединения аппаратной структуры и программного модуля. Функция из вышеперечисленных функций может быть реализована в виде аппаратной структуры, программного модуля или объединения аппаратной структуры и программного модуля.
На фиг.1B показано схематичное представление структуры устройства связи согласно варианту осуществления настоящей заявки. Как показано на фиг.1B, устройство 200 связи может включать в себя процессор 201 и приемопередатчик 205 и при необходимости дополнительно может включать в себя память 202.
Приемопередатчик 205 может упоминаться как блок приемопередатчика, приемопередающая машина, схема приемопередатчика и т.п., и он выполнен с возможностью реализации функции приемопередатчика. Приемопередатчик 205 может включать в себя приемник и передатчик. Приемник может упоминаться как приемная машина, схема приемника и т.п., и он выполнен с возможностью реализации функции приема. Передатчик может упоминаться как передающая машина, схема передатчика и т.п., и он выполнен с возможностью реализации функции отправки.
Память 202 может хранить компьютерную программу, программный код или инструкции 204, где компьютерная программа, программный код или инструкции 204 могут дополнительно упоминаться как микропрограмма. Процессор 201 может управлять MAC-уровнем и PHY-уровнем путем запуска компьютерной программы, программного кода или инструкции 203 в процессоре 201 или вызывая компьютерную программу, программный код или инструкции 204, хранящиеся в памяти 202, для реализации способа передачи данных, предусмотренного в приведенных ниже вариантах осуществления настоящей заявки. Процессор 201 может быть центральным процессором (central processing unit, CPU), и память 202 может быть, например, постоянной памятью (read-only memory, ROM) или оперативной памятью (random access memory, RAM).
Процессор 201 и приемопередатчик 205, описанные в настоящей заявке, могут быть реализованы в виде интегральной схемы (integrated circuit, IC), аналоговой IC, радиочастотной интегральной схемы (radio frequency integrated circuit, RFIC), цифроаналоговой IC, специализированной интегральной схемы (application-specific integrated circuit, ASIC), печатной платы (printed circuit board, PCB), электронного устройства и т.п.
Устройство 200 связи может дополнительно включать в себя антенну 206. Модули, включенные в устройство 200 связи, являются просто примерами для описания и не ограничиваются настоящей заявкой.
Как описано выше, устройство 200 связи, описанное в предыдущем варианте осуществления, может быть точкой доступа или станцией. Однако объем устройства связи, описанного в настоящей заявке, не ограничивается этим, и структура устройства связи не может быть ограничена фиг.1B. Устройство связи может быть независимым устройством или частью большого устройства. Например, устройство связи может быть реализовано в следующем виде:
(1) независимая интегральная схема (IC), микросхема, система на микросхеме или подсистема; (2) набор, включающий в себя одну или более IC, где при необходимости набор IC может также включать в себя компонент хранения для хранения данных и инструкций; (3) модуль, который можно встраивать в другие устройства; (4) приемник, интеллектуальный терминал, беспроводное устройство, портативное устройство, мобильное устройство, устройство, установленное на транспортном средстве, облачное устройство, устройство искусственного интеллекта и т.п.; или (5) другие устройства.
Для устройства связи, реализованного в виде микросхемы или системы на микросхеме, следует обратиться к схематичному представлению структуры микросхемы, показанной на фиг.1С. Микросхема, показанная на фиг.1C, включает в себя процессор 301 и интерфейс 302. Кроме того, можно использовать один или несколько процессоров 301, а также можно использовать несколько интерфейсов 302. При необходимости микросхема или система на микросхеме может включать в себя память 303.
Варианты осуществления настоящей заявки не ограничивают объем защиты и применимость формулы изобретения. Специалист в данной области техники может адаптивно изменять функции и осуществлять развертывание элементов в настоящей заявке или исключать, заменять или добавлять различные процессы или компоненты по мере необходимости, не выходя за рамки вариантов осуществления настоящей заявки.
Что касается конфигурации полосы пропускания, конфигурация полосы пропускания, поддерживаемая в настоящее время в стандарте 802.11ax, включает в себя 20 МГц, 40 МГц, 80 МГц, 160 МГц и 80 МГц + 80 МГц. Различие между полосами частот 160 МГц и 80 МГц + 80 МГц состоит в том, что первая полосой частот является непрерывной полосой частот, а вторая, а именно две полосы частот 80 МГц, могут быть отделены друг от друга. В стандарте 802.11be поддерживается конфигурация полосы пропускания 320 МГц.
Что касается выделения ресурсов полосы частот, ресурс полосы частот выделяется пользователю на основе ресурсного блока (Resource Unit, RU), а не канала. Размер RU может быть 26-тональным RU, 52-тональным RU и 106-тональным RU. Эти RU обычно называются маленькими RU, где тон представляет собой поднесущую. Например, 26-тональный RU представляет RU, включающий в себя 26 поднесущих, и 26-тональный RU может быть выделен одному пользователю для использования. В дополнение к этому, размеры RU альтернативно могут быть 242-тональными, 484-тональными, 996-тональными или т.п, и эти RU обычно называются большими RU. Как правило, RU с размером, большим или равным 106 тональному RU, может быть выделен одному или более пользователям. В стандарте 802.11be одному пользователю может выделяться множество RU, и пользователь в настоящей заявке может рассматриваться как STA.

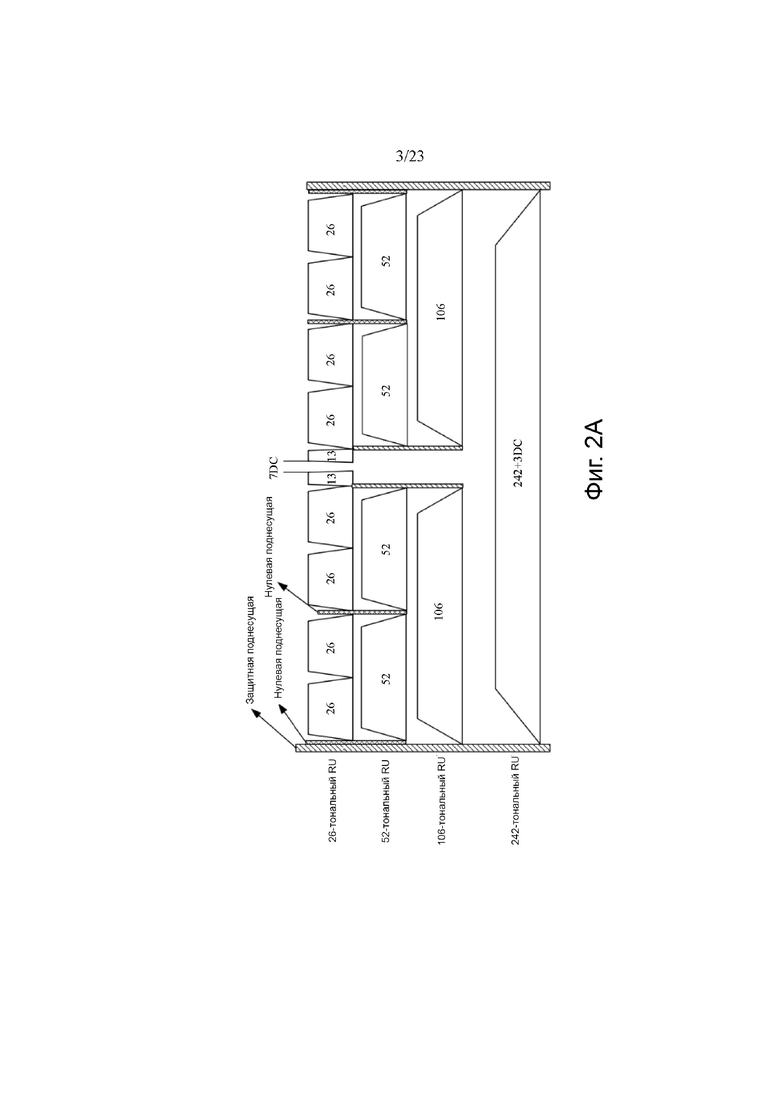

Когда полоса пропускания канала для передачи PPDU равна 20 МГц, на фиг.2А показано схематичное представление возможного способа выделения ресурсных блоков, существующего тогда, когда полоса пропускания канала для передачи PPDU равна 20 МГц. Полная полоса пропускания 20 МГц может включать в себя ресурсные элементы (242-тональные RU), каждый из которых включает в себя 242 поднесущих, или может включать в себя различные комбинации из ресурсных элементов (26-тональные RU), каждый из которых включает в себя 26 поднесущих, ресурсных элементов (52-тональные RU), каждый из которых включает в себя 52 поднесущих, и ресурсных элементов (106-тональные RU), каждый из которых включает в себя 106 поднесущих. В дополнение к RU, используемому для передачи данных, дополнительно включены некоторые защитные (Guard) тоны, нулевые тоны или тоны постоянного тока (Direct Current, DC).
Для случая, когда полоса пропускания канала для передачи PPDU равна 40 МГц, на фиг.2B показаны различные способы выделения ресурсных блоков, существующие в случае, когда полоса пропускания канала для передачи PPDU равна 40 МГц. Полная полоса пропускания канала примерно эквивалентна репликации тонального плана 20 МГц. Полная полоса пропускания 40 МГц может включать в себя ресурсные элементы (484-тональных RU), каждый из которых включает в себя 484 поднесущих, или может включать в себя различные комбинации из 26-тональных RU, 52-тональных RU, 106-тональных RU и 242-тональных RU.
Когда полоса пропускания канала для передачи PPDU равна 80 МГц, полная полоса пропускания канала приблизительно эквивалентна репликации тонального плана 20 МГц. Полная полоса пропускания 80 МГц может включать в себя ресурсные элементы (996-тональных RU), каждый из которых включает в себя 996 поднесущих, или может включать в себя различные комбинации из 484-тональных RU, 242-тональных RU, 106-тональных RU, 52-тональных RU и 26-тональных RU. В дополнение к этому, в середине всей полосы пропускания канала 80 МГц имеется промежуточный 26-тональный RU (центральный 26-тональный RU), включающий в себя два 13-тональных подблока.
Аналогичным образом, когда полоса пропускания канала для передачи PPDU равна 160 МГц, полная полоса пропускания канала может рассматриваться как репликация тональных планов 80 МГц. Полная полоса пропускания канала может включать в себя весь 2Ч996 тональный RU (ресурсный блок, включающий в себя 1992 поднесущие) или может включать в себя различные комбинации из 26-тональных RU, 52-тональных RU, 106-тональных RU, 242-тональных RU, 484-тональных RU и 996-тональных RU. В дополнение к этому, в середине всей полосы пропускания канала 160 МГц имеется центральный 26-тональный RU, включающий в себя два 13-тональных подблока.
В стандарте 802.11ax точка доступа уведомляет пользователя о выделении RU с использованием поля сигнализации (signal field, SIG). На фиг.3А показано схематичное представление структуры поля сигнализации. Как показано на фиг.3А, HE-SIG включает в себя общее поле (общее поле) и специфичное для пользователя поле (user specific field).
Общее поле включает в себя от 1 до N подполей выделения ресурсных блоков (RU allocation subfields), циклический избыточный код (cyclic redundancy code, CRC), используемый для проверки, и конечное (Tail) подполе, используемое для циклического декодирования. Одно подполе выделения ресурсных блоков соответствует выделению ресурсных блоков, соответствующему одним 20 МГц. Одно подполе выделения ресурсных блоков указывает размер и местоположение одного или более ресурсных блоков, соответствующих 20 МГц.
Одно подполе выделения ресурсных блоков представляет собой один индекс, и один индекс указывает размер и местоположение одного или более ресурсных блоков, соответствующих 20 МГц.

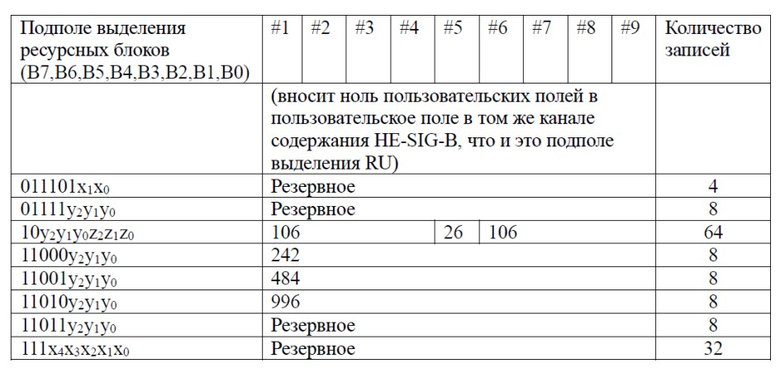

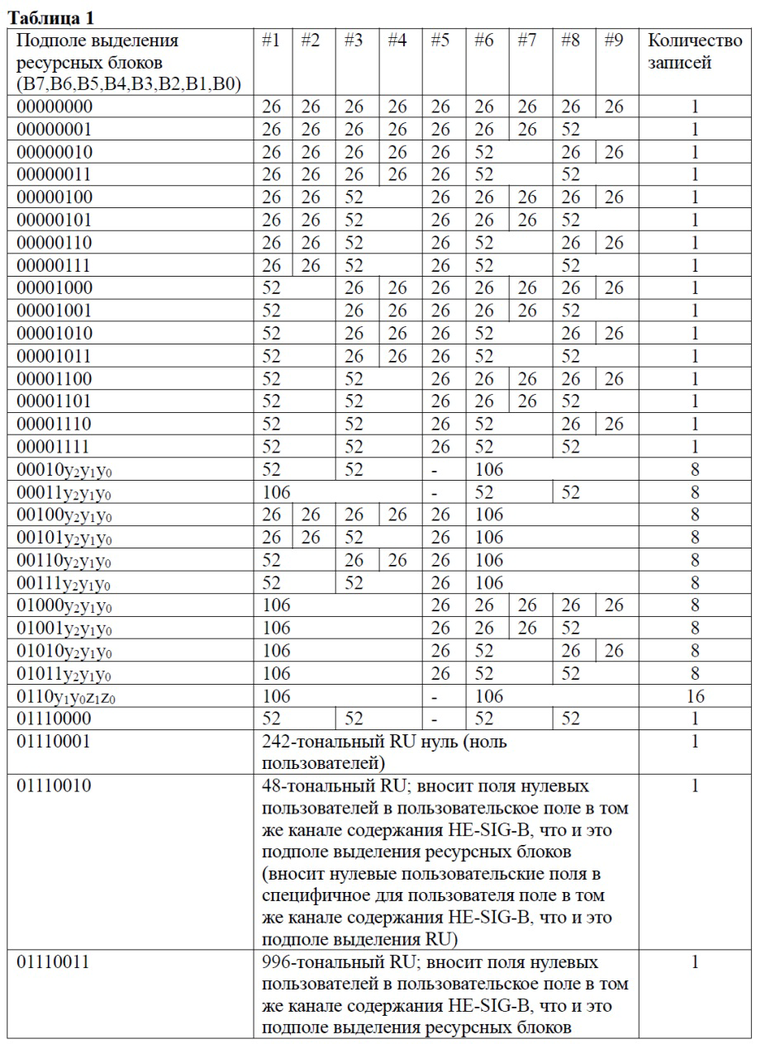

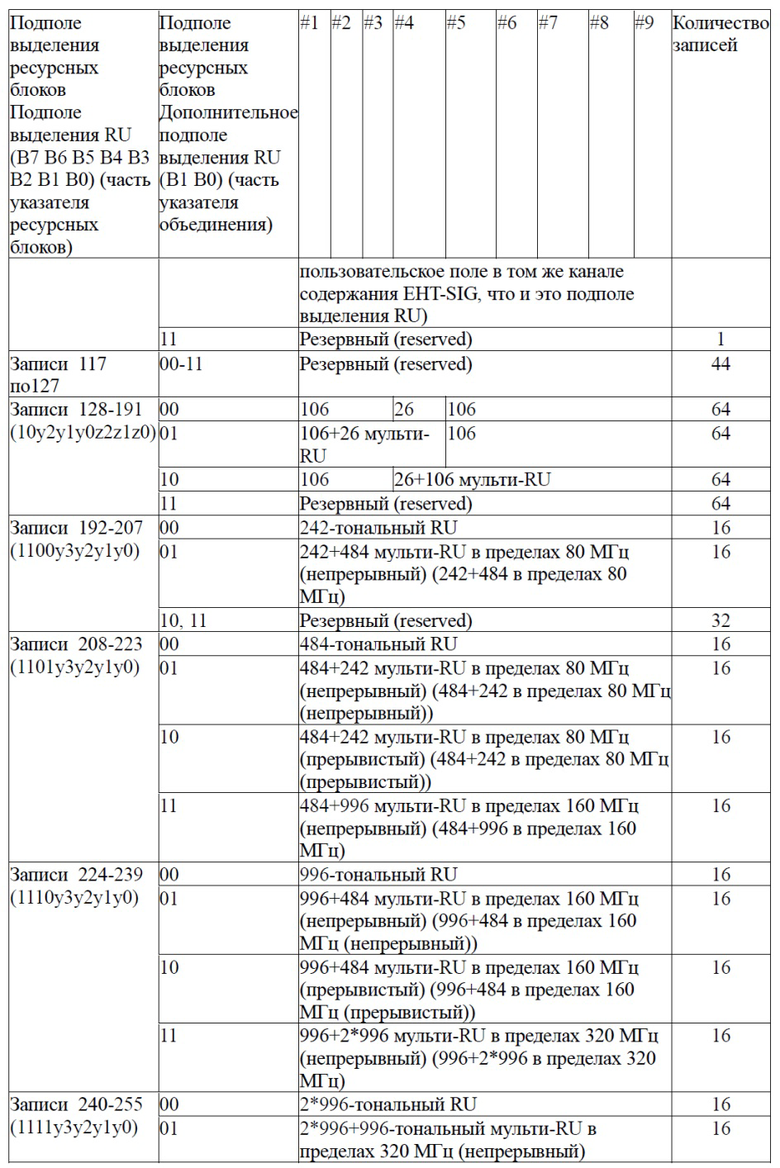

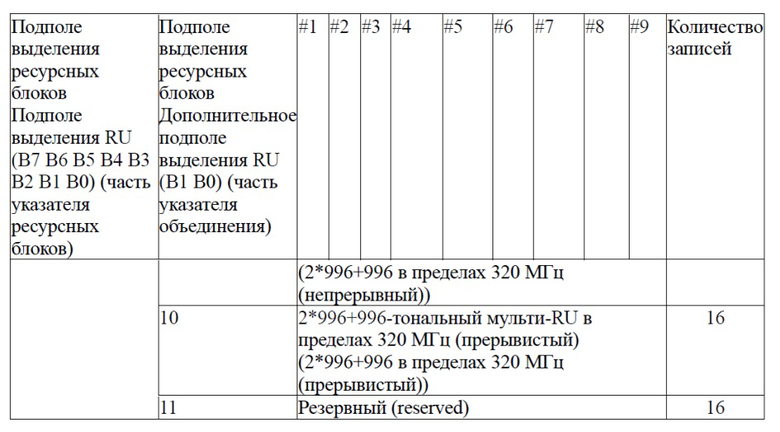

Как показано в таблице 1, согласно 802.11ax, подполе выделения ресурсных блоков может быть одним индексом в первом столбце в таблице 1, например, 00000000, 00000001 и 00000010. Строка, в которой расположен каждый индекс, представляет размер и местоположение ресурсного блока, соответствующего 20 МГц.
Специфичное для пользователя поле поля сигнализации (HE-SIG) включает в себя от 1 до M пользовательских полей (User Field) согласно последовательности выделения ресурсных блоков. Два из M пользовательских полей обычно находятся в группе, и за каждыми двумя пользовательскими полями следует полем CRC и конечное поле. Если количество пользовательских полей является нечетным числом, последнее пользовательское поле находится отдельно в группе, и за последним пользовательским полем следует поле CRC и конечное поле. Одно пользовательское поле содержит информацию об идентификаторе станции для того, чтобы указать, что RU, соответствующий пользовательскому полю, выделен STA.
Когда размещение и комбинация ресурсных блоков, указанная в одном подполе выделения ресурсных блоков, включает в себя ресурсный блок, включающий в себя количество поднесущих, большее или равное 106 поднесущим, дополнительно используется индекс для указания количества пользователей MIMO MU, поддерживаемых ресурсным блоком, включающим в себя количество поднесущих, большее или равное 106 поднесущим. В стандарте 802.11ax количество пользователей MIMO MU меньше или равно 8. Например, для индекса 01000y2y1y0, когда y2y1y0 равно 010, это означает, что 106-тональный RU выделяется трем пользователям.
Последовательность размещения пользовательских полей в специфичном для пользователя поле соответствует последовательности ресурсных блоков, указанной в соответствующем подполе выделения ресурсных блоков. STA может идентифицировать, путем считывания пользовательского поля, то, принадлежит ли ресурсный блок, соответствующий пользовательскому полю, STA. В этом случае STA может определить, на основе местоположения пользовательского поля и соответствующего подполя выделения ресурсных блоков, ресурсный блок, выделенный STA.

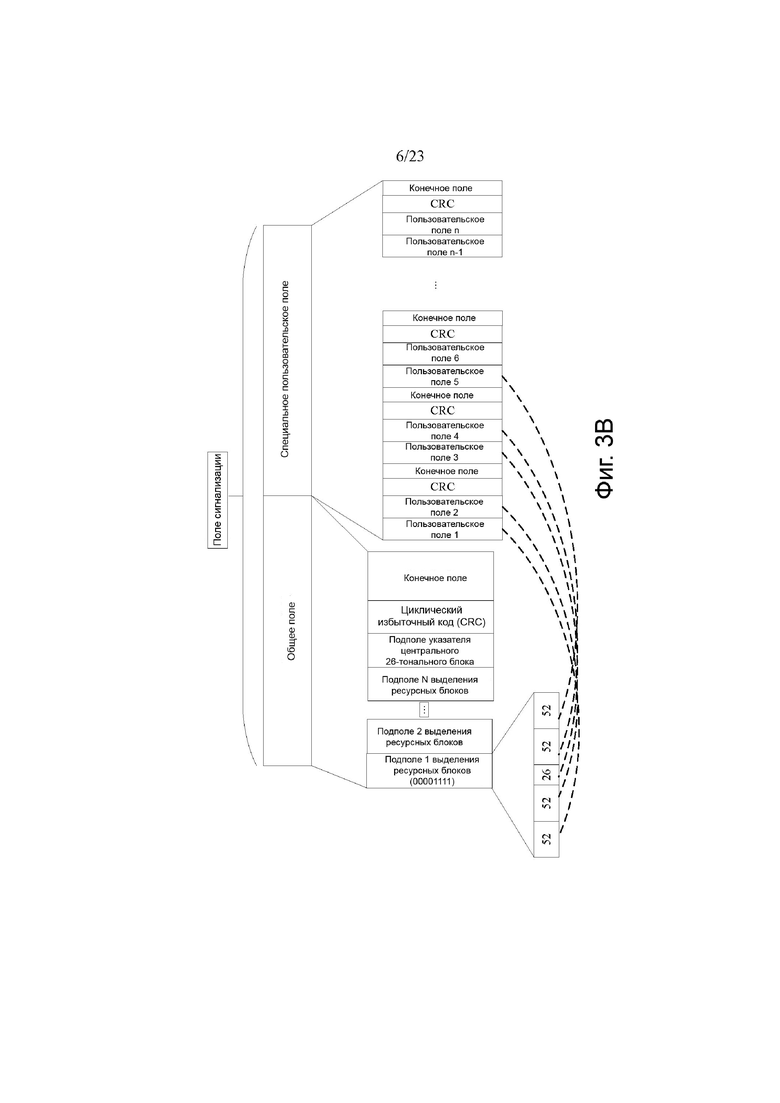

Например, на фиг.3B показано схематичное представление другой возможной структуры поля сигнализации. Подполе 1 выделения ресурсных блоков имеет значение 00001111. На основе строки в таблице 1, в которой находится 00001111, можно определить, что ресурсные блоки, указанные в подполе 1 выделения ресурсных блоков, представляют собой 52-тональный RU, 52-тональный RU, 26-тональный RU, 52-тональный RU и 52-тональный RU. Часть специфичного для пользователя поля включает в себя n пользовательских полей. Пять пользовательских полей, а именно пользовательское поле 1, пользовательское поле 2, пользовательское поле 3, пользовательское поле 4 и пользовательское поле 5, соответствуют, соответственно, 52-тональному RU, 52-тональному RU, 26-тональному RU, 52-тональному RU и 52-тональному RU. Таким образом, 52-тональный RU, 52-тональный RU, 26-тональный RU, 52-тональный RU и 52-тональный RU, которые указаны в подполе 1 выделения ресурсных блоков, соответственно, выделяются STA1, соответствующей пользовательскому полю 1, STA2, соответствующей пользовательскому полю 2, STA3, соответствующей пользовательскому полю 3, STA4, соответствующей пользовательскому полю 4, и STA5, соответствующей пользовательскому полю 5.
Можно узнать, что в стандарте 802.11ax ресурсный блок, соответствующий каждому пользовательскому полю, определяется на основе соответствия между последовательностью ресурсных блоков, указанной в подполе выделения ресурсных блоков, и последовательностью размещения пользовательских полей в специфичном для пользователя поле. В этом случае сообщение HE-SIG-B, отправляемое на каждую станцию, включает в себя все пользовательские поля, соответствующие каждому подполю выделения ресурсных блоков. Таким образом, можно гарантировать, что STA может определить, на основе местоположения поля пользователя и соответствующего подполя выделения ресурсных блоков, ресурсный блок, выделенный STA.
Однако с развитием технологий WLAN, чтобы позволить PPDU поддерживать большее количество STA, необходимо передавать все больше пользовательских полей в поле сигнализации PPDU. Таким образом, количество служебных данных сигнализации также становятся все более значительным.

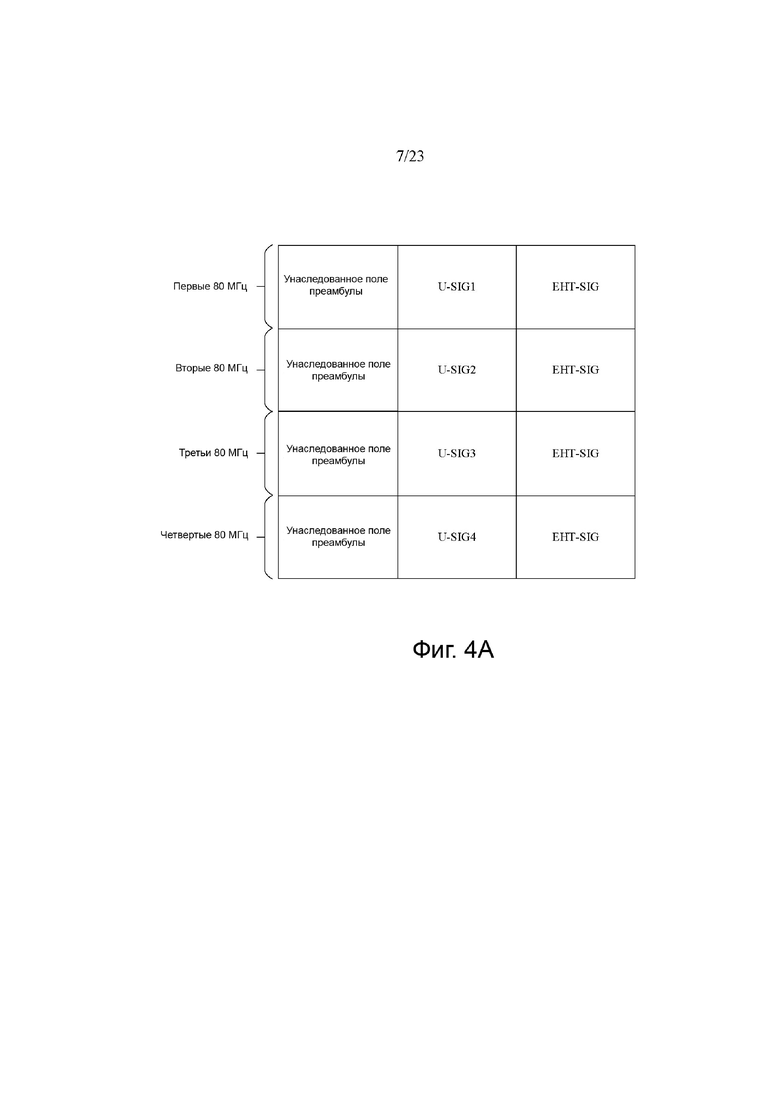

На фиг.4A показано схематичное представление структуры PPDU согласно настоящей заявке. Для того, чтобы уменьшить количество служебных данных, в конкретном варианте осуществления предоставлена структура сегмента (segment) частотной области, показанная на фиг.4А. Полоса пропускания канала для передачи PPDU разделена на множество сегментов частотной области, и несколько станций приостанавливают обслуживание в каждом сегменте частотной области. AP отправляет PPDU на STA, приостановившим обслуживание в множестве сегментов частотной области. В частности, приостановка обслуживания относится к соответствию, определяемому или известному системе, и является полустатической. Другими словами, соответствие между сегментом частотной области и одной или более станциями, приостановившими обслуживание в сегменте частотной области, конфигурируется и остается неизменным в течение заданного промежутка времени. В более конкретном примере каждый сегмент частотной области равен 80 МГц. Конечно, сегмент частотной области может иметь другую степень детализации полосы пропускания, такую как 40 МГц и 160 МГц. Конкретный процесс конфигурирования взаимосвязи приостановки обслуживания не описывается в каждом варианте осуществления, и поэтому подробности здесь повторно не описываются.
Следует понимать, что «станция приостанавливает обслуживание (parking)) в сегменте частотной области» в настоящей заявке также может означать, что станция переходит в режим ожидания в сегменте частотной области, или станция расположена в сегменте частотной области или принадлежит к ней.
В вариантах осуществления настоящей заявки сегмент частотной области может дополнительно называться фрагментом частотной области и т.п. На фиг.4B показано схематичное представление структуры PPDU. PPDU включает в себя унаследованное короткое обучающее поле (Legacy Short Training Field, L-STF), унаследованное длинное обучающее поле (Legacy Long Training Field, L-LTF), унаследованное поле сигнализации (Legacy Signal Field, L-SIG), повторяющееся унаследованное поле сигнализации (RL-SIG), универсальное поле сигнализации U-SIG (universal SIG, U-SIG), поле сигнализации с чрезвычайно высокой пропускной способностью или поле сигнализации со сверх высокой пропускной способностью (extremely high throughput, EHT-SIG), короткое обучающее поле EHT (EHT-STF), длинное обучающее поле EHT (EHT-LTF) и данные (data). L-STF, L-LTF, L-SIG, RL-SIG, U-SIG, EHT-SIG, EHT-STF и EHT-LTF являются частью структур в заголовке физического уровня (или упоминаются как часть преамбулы) PPDU.
L-STF, L-LTF и L-SIG можно рассматривать как унаследованные поля преамбулы, и они используются для обеспечения сосуществования нового устройства и унаследованного устройства. RL-SIG используется для повышения надежности традиционного поля сигнализации.
U-SIG и EHT-SIG являются полями сигнализации. U-SIG используется для переноса некоторой общей информации, например, информации, указывающей версию PPDU, информации, указывающей восходящую/нисходящую линию связи, информации, указывающей полосу пропускания в частотной области PPDU, и информации указателя прокалывания. EHT-SIG включает в себя информацию, указывающую выделение ресурсов, информацию, указывающую демодуляцию данных, и т.п.
Следует отметить, что в данном варианте осуществления настоящей заявки поле в PPDU в сценарии 802.11be используется в качестве примера для описания. Поля в PPDU, упомянутые в вариантах осуществления настоящей заявки, не ограничиваются полями, относящимися к 802.11be, и поля в PPDU, упомянутые в вариантах осуществления настоящей заявки, альтернативно могут быть полями, относящимися к более поздней версии стандарта, чем 802.11be.
Исходя из структуры сегмента частотной области, поля в части преамбулы PPDU по отдельности переносятся в сегментах частотной области, то есть часть преамбулы PPDU включает в себя одну или более частей содержания сегмента частотной области, например, содержание первого сегмента частотной области включает в себя первое унаследованное поле преамбулы, первое U-SIG и первое EHT-SIG, и содержание второго сегмента частотной области включает в себя второе унаследованное поле преамбулы, второе U-SIG и второе EHT-SIG.
Таким образом, U-SIG, передаваемый в каждом сегменте частотной области, может включать в себя только информацию указателя прокалывания сегмента частотной области U-SIG, например, поле указателя прокалывания, которое может быть установлено равным 1 биту. Таким образом, можно уменьшить количество служебных данных передачи U-SIG в каждом сегменте частотной области. Однако, так как большая часть поля U-SIG является универсальным полем, которое должно быть принято каждой STA, количество служебных данных можно уменьшить только за счет использования нескольких полей (например, указателя прокалывания), связанных с каждой STA. В этом случае эффект снижения количества служебных данных не очевиден.
На основе вышеупомянутой структуры предусмотрены некоторые варианты осуществления для уменьшения количества служебных данных поля сигнализации.

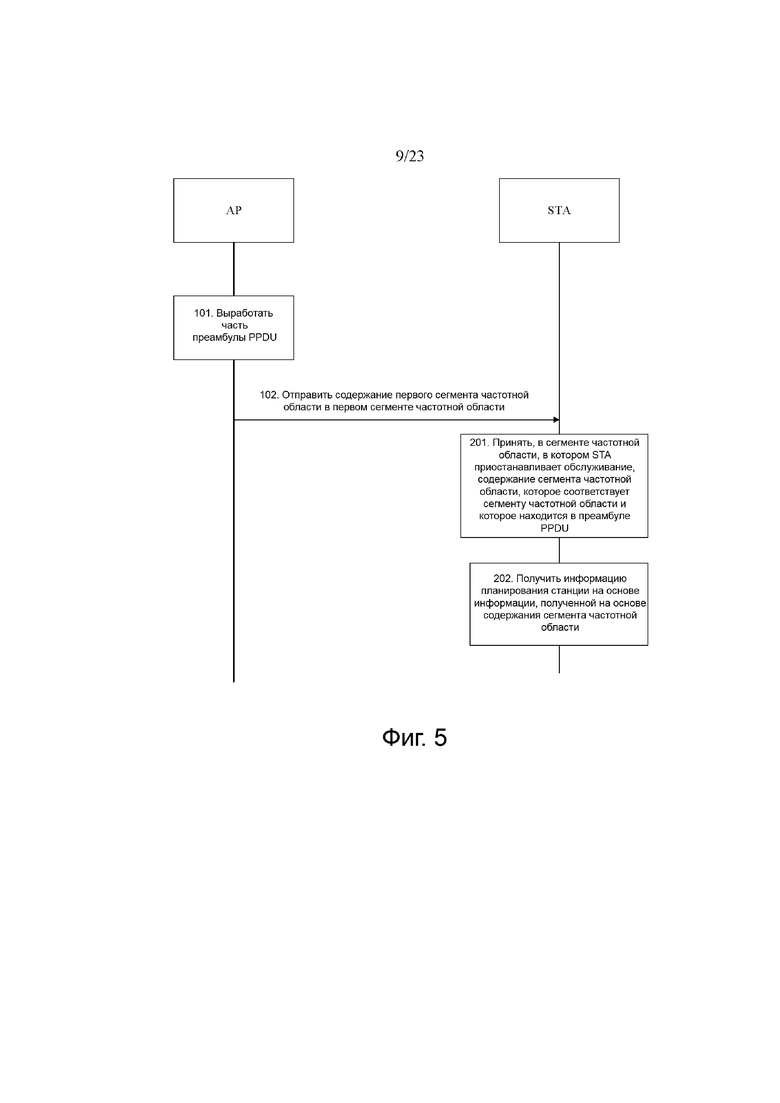

На фиг.5 показана блок-схема последовательности операций способа отправки части преамбулы PPDU согласно варианту осуществления настоящей заявки. Вариант осуществления настоящей заявки предусматривает способ отправки части преамбулы PPDU. Как показано на фиг.5, способ отправки части преамбулы PPDU включает в себя следующие этапы.
101. AP вырабатывает часть преамбулы PPDU, где часть преамбулы PPDU включает в себя одну или более частей содержания сегмента частотной области, и содержание сегмента частотной области включает в себя по меньшей мере полную информацию планирования станции, приостановившей обслуживание в соответствующем сегменте частотной области. «Полный» в данном документе означает, что, если станция, приостановившая обслуживание в сегменте частотной области, относится к текущему времени планирования, информация планирования станции переносится в соответствующем сегменте частотной области и включает в себя информацию о выделении ресурсов и связанную с ней информацию о станции (например, поле выделения ресурсов станции, приостановившей обслуживание, и все пользовательские поля запланированной станции, где конкретная структура подробно описана в другом варианте осуществления).
Следует отметить, что ресурсный блок, выделенный станции, приостановившей обслуживание в сегменте частотной области, не обязательно должен быть расположен в том сегменте частотной области, в котором станция приостановила обслуживание, но может быть расположена в любом месте во всей полосе пропускания канале на основе требования к ресурсу и требования к услуге, то есть подполе выделения ресурсных блоков, которое используется для указания выделения ресурса и относится к станции, приостановившей обслуживание, передается в сегменте частотной области, но поле данных станции может не передаваться в сегменте частотной области. Конечно, в упрощенном варианте осуществления станции, приостановившей обслуживание, может быть выделен только сегмент частотной области, в котором станция приостанавливает обслуживание. Альтернативно, станции, приостановившей обслуживание, может быть выделен частичный диапазон полос частот полосы пропускания канала.
Можно понять, что, когда AP передает PPDU на станцию, приостановившую обслуживание в сегменте частотной области, поле сигнализации PPDU передается в сегменте частотной области, в котором станция приостановила обслуживание, и ресурсный блок, указанный в подполе выделения ресурсных блоков в поле сигнализации PPDU может принадлежать сегменту частотной области, в котором станция приостановила обслуживание, или может не принадлежать сегменту частотной области, в котором станция приостановила обслуживание. Другими словами, сегмент частотной области, в котором станция приостановила обслуживание в настоящей заявке, может отличаться от диапазона частот, в котором станция передает данные.
PPDU включает в себя унаследованное поле преамбулы, поле сигнализации и данные (data), и поле сигнализации может включать в себя, например, U-SIG и EHT-SIG. Унаследованное поле преамбулы может быть согласовано с унаследованным полем преамбулы, показанным на фиг.4А или фиг.4B. U-SIG используется для переноса общей информации, которая должна быть принята станцией, приостановившей обслуживание в сегменте частотной области. Например, U-SIG может включать в себя информацию, указывающую версию PPDU, информацию, указывающую восходящую/нисходящую линию связи, информацию, указывающую полосу пропускания в частотной области PPDU, и информацию указателя прокалывания. EHT-SIG используется для переноса по меньшей мере полной информации планирования станции, приостановившей обслуживание в сегменте частотной области.
102. AP отправляет содержание соответствующего сегмента частотной области в соответствующем сегменте частотной области, то есть отправляет содержание первого сегмента частотной области в первом сегменте частотной области и отправляет содержание второго сегмента частотной области во втором сегменте частотной области.
Соответственно, предоставляется способ для приема преамбулы PPDU станцией:
201. Станция принимает в сегменте частотной области, в котором станция приостанавливает обслуживание, содержание сегмента частотной области, которое соответствует сегменту частотной области и которое находится в преамбуле PPDU, где содержание сегмента частотной области включает в себя полную информацию планирования (например, поле выделения ресурсных блоков приостановившей обслуживание станции и все пользовательские поля приостановившей обслуживание станции, которая запланирована) запланированной станции в приостановившей обслуживание станции в сегменте частотной области.
202. Станция получает информацию планирования станции на основе вышеупомянутой информации.
В вышеупомянутом способе станции, приостановившей обслуживание в сегменте частотной области, необходимо получить только часть поля сигнализации в части преамбулы, соответствующей сегменту частотной области, и не нужно получать части поля сигнализации, соответствующие всей полосе пропускания канала.
В другом варианте осуществления станция, приостановившая обслуживание в сегменте частотной области, может выполнять передачу только в диапазоне полос частот полосы пропускания канала. В каждом сегменте частотной области, передается только поле сигнализации, относящееся к диапазону полос частот, который соответствует сегменту частотной области, и нет необходимости передавать в каждом сегменте частотной области поля сигнализации, соответствующие всему сегменту частотной области полосы пропускания канала. В частности, каждый сегмент частотной области может соответствовать заданному диапазону полос частот, который может рассматриваться как диапазон полос частот RU, выделенный STA, приостановившей обслуживание в сегменте частотной области, или может рассматриваться как диапазон полос частот, в котором STA, приостановившая обслуживание в сегменте частотной области, передает данные. Таким образом, один сегмент частотной области может использоваться для передачи только поля сигнализации, относящегося к частичному диапазону полос частот, с целью уменьшения количества служебных данных, связанных с передачей поля сигнализации в одном сегменте частотной области.
В частности, поле сигнализации в сегменте частотной области включает в себя подполе выделения ресурсных блоков, соответствующее диапазону полос частотной полосы, и включает в себя по меньшей мере пользовательское поле станции, которая приостанавливает обслуживание в сегменте частотной области и которой выделяется RU, указанный в подполе выделения ресурсных блоков.

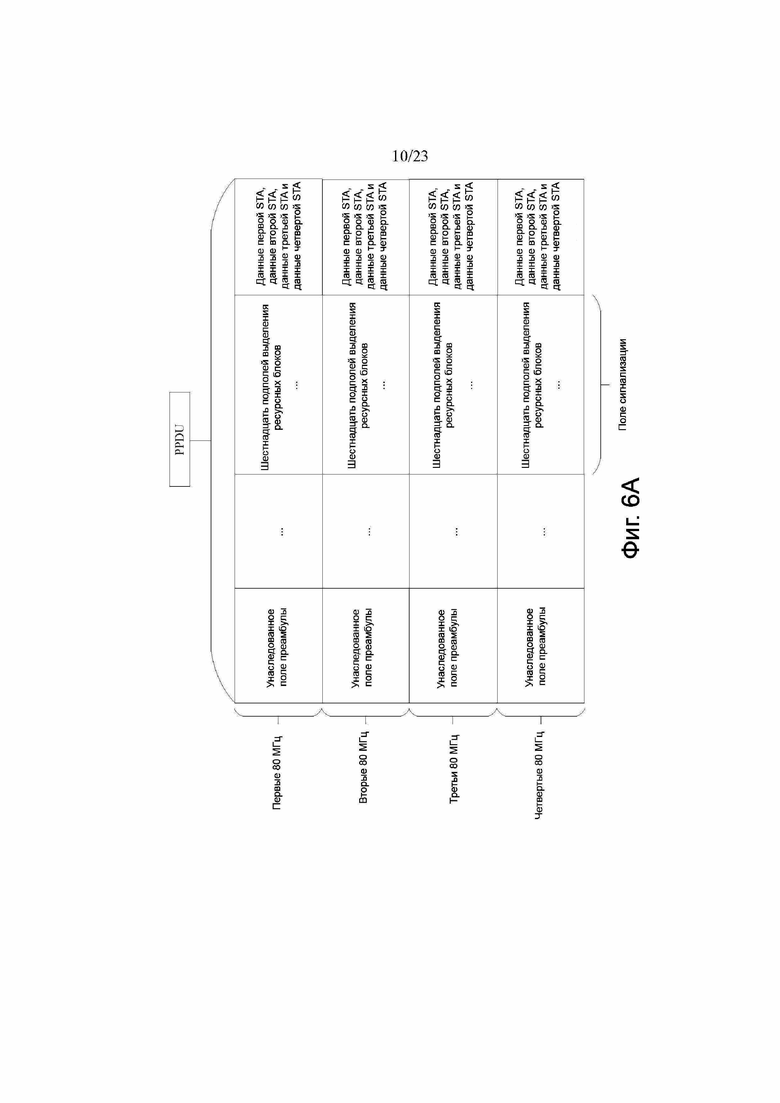

Обращаясь к фиг.6А по фиг.6C, ниже приводится описание, с использованием конкретного примера, решения, в котором поля сигнализации во всей полосе пропускания канала передаются в одном сегменте частотной области, и решение, в котором частичное поле сигнализации в диапазоне полос частот, соответствующем частотной области сегмент, передается в сегменте частотной области.
Например, поле сигнализации может включать в себя поле, указывающее полосу пропускания канала для передачи PPDU. AP указывает STA, используя поле, указывающее полосу пропускания в поле сигнализации, то, что общая полоса пропускания канала равна 320 МГц, где 320 МГц разделены на четыре сегмента частотной области. Первым сегментом частотной области являются первыми 80 МГц, вторым сегментом частотной области являются вторые 80 МГц, третьим сегментом частотной области являются третьи 80 МГц, и четвертым сегментом частотной области являются четвертые 80 МГц. Для простоты описания STA, приостановившая обслуживание в первом сегменте частотной области, называется первой STA, STA, приостановившая обслуживание во втором сегменте частотной области, называется второй STA, STA, приостановившая обслуживание в третьем сегменте частотной области, называется третьей STA, и STA, приостановившая обслуживание в четвертом сегменте частотной области, называется четвертой STA.
В первом возможном случае станции, приостановившей обслуживание в каждом сегменте частотной области, может быть выделен RU в любом местоположении во всей полосе пропускания канала. Другими словами, диапазон полос частот, соответствующий каждому сегменту частотной области, представляет собой полную полосу пропускания канала 320 МГц для передачи PPDU. Каждый сегмент частотной области используется для передачи полей сигнализации, соответствующих всей полосе пропускания канала. На фиг.6A показано схематичное представление структуры PPDU согласно варианту осуществления настоящей заявки. Как показано на фиг.6А, поле сигнализации, переданном в каждом сегменте частотной области, например, EHT-SIG, включает в себя подполя выделения ресурсных блоков, указывающие полную полосу пропускания канала 320 МГц.
Для простоты описания, в данном варианте осуществления настоящей заявки каждое подполе выделения ресурсных блоков указывает, с разбиением по 20 МГц, выделение RU, соответствующего одним 20 МГц. Однако то, что каждое подполе выделения ресурсных блоков предоставляет указатель при разбиении по 20 МГц, не ограничивается в настоящей заявке.
Например, если каждое подполе выделения ресурсных блоков указывает, при разбиении по 20 МГц, выделение RU, соответствующее одним 20 МГц, в примере, показанном на фиг.6A, поле сигнализации, передаваемое в каждом сегменте частотной области, включает в себя шестнадцать подполей выделения ресурсных блоков и пользовательских полей, соответствующих RU, указанных шестнадцатью подполями выделения ресурсных блоков.
Во втором возможном случае станции, приостановившей обслуживание по меньшей мере в одном сегменте частотной области, выделяется частичный диапазон полос частот полосы пропускания канала. Другими словами, диапазон полос частот, соответствующий по меньшей мере одному сегменту частотной области, меньше, чем полная полоса пропускания канала 320 МГц для передачи PPDU.

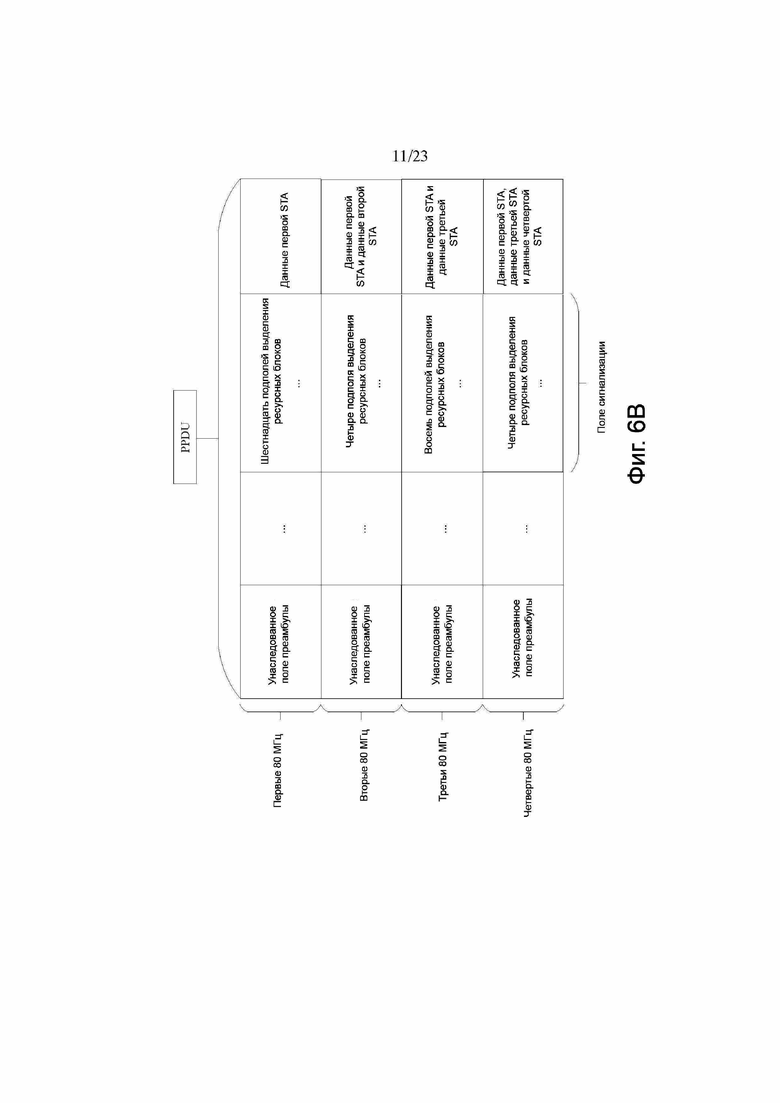

Например, на фиг.6B показано схематичное представление другой структуры PPDU согласно варианту осуществления настоящей заявки. Как показано на фиг.6B, поле сигнализации, переданном в каждом сегменте частотной области, включает в себя поле сигнализации, используемое для указания диапазона полос частот, соответствующего сегменту частотной области. В соответствующем примере поле сигнализации может включать в себя только подполе выделения ресурсных блоков, указывающее выделение RU в диапазоне полос частот, соответствующем сегменту частотной области, и пользовательское поле, соответствующее подполю выделения ресурсных блоков, и может не включать в себя информацию о выделении ресурсов в другом диапазон полос частот для того, чтобы уменьшить количество служебных данных.
Следует отметить, что диапазон полос частот, соответствующий каждому сегменту частотной области, не равен «80 МГц», соответствующему каждому сегменту частотной области, который используется для передачи поля сигнализации и который упоминается в предыдущем примере, и может быть рассмотрен с использованием следующего конкретного примера.
В частности, например, диапазон полос частот, соответствующий первому сегменту частотной области, равен 320 МГц. Диапазон полос частот, в котором первая STA принимает данные, равен 320 МГц. В этом случае поле сигнализации, переданное AP в первом сегменте частотной области (в первых 80 МГц), включает в себя шестнадцать подполей выделения ресурсных блоков, которые, соответственно, указывают выделение RU в расчете на каждые 20 МГц в 320 МГц.
В порядке возрастания диапазон полос частот, соответствующий второму сегменту частотной области, равен вторым 80 МГц в 320 МГц. Диапазон полос частот, в котором вторая STA принимает данные, равен 80 МГц. В этом случае поле сигнализации, переданное во втором сегменте частотной области, представляет собой поле сигнализации, соответствующее 80 МГц. Поле сигнализации, переданное во втором сегменте частотной области, включает в себя только четыре подполя выделения ресурсных блоков, которые, соответственно, указывают выделение RU в расчете на 20 МГц в 80 МГц.
Диапазон полос частот, соответствующий третьему сегменту частотной области, равен 160 МГц с самой высокой частотой в 320 МГц. Диапазон полос частот, в котором третья STA принимает данные, равен 160 МГц. В этом случае поле сигнализации, переданное в третьем сегменте частотной области, представляет собой поле сигнализации, соответствующее частоте 160 МГц. Поле сигнализации, переданное в третьем сегменте частотной области, включает в себя только восемь подполей выделения ресурсных блоков, которые, соответственно, указывают выделение RU в расчете на 20 МГц в 160 МГц.
Диапазон полос частот, соответствующий четвертому сегменту частотной области, равен 80 МГц с самой высокой частотой в 320 МГц. Диапазон полос частот, в котором четвертая STA принимает данные, равен 80 МГц. Поле сигнализации, переданное в четвертом сегменте частотной области, представляет собой поле сигнализации, соответствующее 80 МГц. Поле сигнализации, переданное в четвертом сегменте частотной области, включает в себя только четыре подполя выделения ресурсных блоков, которые, соответственно, указывают выделение RU в расчете на 20 МГц в 80 МГц.
В качестве другого примера, станции, приостановившей обслуживание в каждом сегменте частотной области, выделяется только тот сегмент частотной области, в котором станция приостановила обслуживание. Другими словами, диапазон полос частот, соответствующий каждому сегменту частотной области, является таким же, как диапазон полос частотного сегмента, в котором станция приостанавливает обслуживание. На фиг.6C показано схематичное представление еще одной структуры PPDU согласно варианту осуществления настоящей заявки. Диапазон полос частот, соответствующий первому сегменту частотной области, равен первым 80 МГц, диапазон полос частот, соответствующий второму сегменту частотной области, равен вторым 80 МГц, диапазон полос частот, соответствующий третьему сегменту частотной области, равен третьим 80 МГц, и диапазон полос частот, соответствующий четвертому сегменту частотной области, равен четвертым 80 МГц. В этом случае каждый сегмент частотной области включает в себя только четыре подполя выделения ресурсных блоков.
Можно узнать, что по сравнению с примером, который используется в первом возможном случае и в котором поле сигнализации, переданное в каждом сегменте частотной области, должно включать в себя шестнадцать подполей выделения ресурсных блоков, указывающих полную полосу пропускания канала, в примере в вышеупомянутом втором возможном случае поле сигнализации, переданное в сегменте частотной области, не обязательно должно включать в себя шестнадцать подполей выделения ресурсных блоков, указывающих полную полосу пропускания канала. Можно понять, что пользовательское поле соответствует подполю выделения ресурсных блоков. Если количество подполей выделения ресурсных блоков в поле сигнализации уменьшается, соответственно, уменьшается количество пользовательских полей.
Таким образом, каждый сегмент частотной области используется для передачи только поля сигнализации в диапазоне полос частот, соответствующем сегменту частотной области. Другими словами, поле сигнализации, переданном в каждом сегменте частотной области, включает в себя только информацию планирования для планирования приостановки STA в сегменте частотной области. Таким образом, можно уменьшить количество служебных данных поля сигнализации.
При необходимости поле сигнализации может включать в себя поле, указывающее диапазон полос частот, соответствующий каждому сегменту частотной области. Таким образом, для каждого сегмента может быть гибко сконфигурирован соответствующий диапазон полос частот, что делает выделение RU более гибким.
В некоторых необязательных вариантах осуществления каждый сегмент частотной области соответствует заданному диапазону полосы частот. Пользовательское поле в поле сигнализации, передаваемом в каждом сегменте частотной области, соответствует по меньшей мере одному RU в заданном диапазоне полос частот, соответствующем сегменту частотной области. Например, заданный диапазон полос частот, соответствующий первому сегменту частотной области, равен 160 МГц. В этом случае любое пользовательское поле в поле сигнализации, переданном в первом сегменте частотной области по меньшей мере соответствует по меньшей мере одному RU в диапазоне полос частот 160 МГц. Таким образом, предварительно устанавливается диапазон полос частот, соответствующий каждому сегменту частотной области. В поле сигнализации PPDU диапазон полос частот, соответствующий каждому сегменту частотной области, может не указываться, поэтому можно дополнительно уменьшить количество служебных данных поля сигнализации.
Заданный диапазон полос частот, соответствующий каждому сегменту частотной области, представляет собой диапазон полос частот, в котором находится RU, выделенный STA, приостановившей обслуживание в сегменте частотной области. STA в каждом сегменте частотной области принимает данные на RU в заданном диапазоне полос частот, соответствующем сегменту частотной области. Для определения и пояснения заданного диапазона полос частот, соответствующего каждому сегменту частотной области, следует обратиться к пояснению диапазона полос частот, соответствующего каждому сегменту частотной области, в предыдущем варианте осуществления. Подробности здесь повторно не описываются.
Ниже приводится несколько примеров заданного диапазона полос частот, соответствующего каждому сегменту частотной области.
Полоса пропускания канала 320 МГц разделена на четыре сегмента частотной области, и полоса пропускания каждого сегмента частотной области равна 80 МГц. Первым сегментом частотной области являются первые 80 МГц, вторым сегментом частотной области являются вторые 80 МГц, третьим сегментом частотной области являются третьи 80 МГц, и четвертым сегментом частотной области являются четвертые 80 МГц.
В примере заданный диапазон полос частот, соответствующий первому сегменту частотной области, равен 320 МГц. Заданный диапазон полос частот, соответствующий сегменту частотной области, отличному от первого сегмента частотной области, соответствует диапазону полос частот сегмента частотной области, то есть заданный диапазон полос частот, соответствующий второму сегменту частотной области, являются вторыми 80 МГц, заданный диапазон полос частот, соответствующий третьему сегменту частотной области, являются третьими 80 МГц, и заданный диапазон полос частот, соответствующий четвертому сегменту частотной области, являются четвертыми 80 МГц.
В другом примере заданный диапазон полос частот, соответствующий первому сегменту частотной области, равен 320 МГц. Заданный диапазон полос частот, соответствующий второму сегменту частотной области, соответствует диапазону полос частот сегмента частотной области, то есть заданный диапазон полос частот, соответствующий второму сегменту частотной области, равен 80 МГц. Заданный диапазон полос частот, соответствующий третьему сегменту частотной области, равен 160 МГц, а именно 160 МГц с самой высокой частотой в полосе пропускания канала 320 МГц для передачи PPDU. Заданный диапазон полос частот, соответствующий четвертому сегменту частотной области, соответствует диапазону полос частот сегмента частотной области, то есть заданный диапазон полос частот, соответствующий четвертому сегменту частотной области, равен 80 МГц с самой высокой частотой в 320 МГц.
В еще одном примере заданный диапазон полос частот, соответствующий первому сегменту частотной области, равен 320 МГц. Заданный диапазон полос частот, соответствующий второму сегменту частотной области, равен 240 МГц, то есть заданный диапазон полос частот, соответствующий второму сегменту частотной области, равен 240 МГц с самой низкой частотой в 320 МГц. Заданный диапазон полос частот, соответствующий третьему сегменту частотной области, равен 160 МГц, то есть заданный диапазон полос частот, соответствующий третьему сегменту частотной области, равен 160 МГц с самой высокой частотой в 320 МГц. Заданный диапазон полос частот, соответствующий четвертому сегменту частотной области, соответствует диапазону полос частот сегмента частотной области, то есть заданный диапазон полос частот, соответствующий четвертому сегменту частотной области, равен 80 МГц с самой высокой частотой в 320 МГц.
В еще одном варианте осуществления для дополнительного уменьшения количества служебных данных в сценарии сегмента частотной области предусмотрен способ, используемый для установки подполя выделения ресурсных блоков и пользовательского поля в поле сигнализации PPDU. По сравнению со способами, соответствующими предыдущим этапам 101 и 102 и этапам 201 и 202, в данном способе каждое поле в каждой части содержания сегмента частотной области можно упростить для указания только полной информации планирования станции, приостановившей обслуживание в соответствующем сегменте частотной области, чтобы еще больше уменьшить количество служебных данных сигнализации. Следует понимать, что решения данного варианта осуществления могут быть реализованы по отдельности или могут быть реализованы в сочетании с решениями предыдущих вариантов осуществления.
Например, общее поле и специфичное для пользователя поле в поле сигнализации в одной части содержания сегмента частотной области могут быть упрощены по отдельности:
1. Упростить подполе выделения ресурсных блоков в общем поле.
Каждое подполе выделения ресурсных блоков в общем поле нацелено только на случай выделения ресурсных блоков для запланированной станции на станции, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации. Вышеупомянутая нацеленность означает, что, так как станции может быть выделен любой ресурсный блок полосы пропускания канала, каждое подполе выделения ресурсных блоков должно охватывать или указывать результат разделения ресурсного блока всей полосы пропускания канала. Однако точная информация может предоставляться только для ресурсного блока, который выделен станции, приостановившей обслуживание, и только упрощенная информация (или информация, называемая нечеткой информацией) предоставляется для другого не связанного с ней ресурсного блока.
2. Упростить пользовательское поле в части специфичного для пользователя поля.
Специфичное для пользователя поле может включать в себя пользовательское поле запланированной станции на станции, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, и пользовательское поле станции, которая не приостанавливает обслуживание в сегменте частотной области, в котором передается поле сигнализации, может быть полностью исключено или может быть исключена его часть.
Соответственно, в данном варианте осуществления станция принимает поле сигнализации в части преамбулы только в сегменте частотной области, в котором станция приостанавливает обслуживание.
Для станций, которые приостановили обслуживание в разных сегментах частотной области, подполе выделения ресурсных блоков и часть специфичного для пользователя поля в поле сигнализации PPDU устанавливаются на основе случая станции, приостановившей обслуживание в сегменте частотной области для решения проблемы уменьшения количества служебных данных указателя части поля сигнализации.
В конкретном примере, когда AP отправляет PPDU на станцию, приостановившую обслуживание в сегменте частотной области, по меньшей мере одно: из количества RU и количества пользовательских полей, которые указаны в подполе выделения ресурсных блоков, включенное в поле сигнализации PPDU упрощается и указывается как «обман», «фальшь» или «неправда». Другими словами, в ресурсном блоке, указанном в подполе выделения ресурсных блоков в поле сигнализации PPDU, отправляемого точкой доступа в станцию, приостановившую обслуживание в сегменте частотной области, количество ресурсных блоков, не выделенных станции, приостановившей обслуживание в сегменте частотной области может быть не действительным количеством ресурсных блоков, и количество пользовательских полей, соответствующих ресурсным блокам, может быть не действительным, но количество ресурсных блоков, выделенных станции, приостановившей обслуживание в сегменте частотной области, и количество пользовательских полей, соответствующих ресурсному блоку, являются действительными. Это не влияет на получение, станцией, приостановившей обслуживание в сегменте частотной области, ресурсного блока, который действительно выделен станции.
В первом способе указания упрощения, когда PPDU передается в станцию, приостановившую обслуживание в сегменте частотной области, поле сигнализации PPDU передается в сегменте частотной области. Для ресурсного блока, не выделенного станции, приостановившей обслуживание в сегменте частотной области, подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих ресурсному блоку, равно 0. Соответственно, соответствующее пользовательское поле не установлено в специфичном для пользователя поле в поле сигнализации, то есть количество пользовательских полей, соответствующих ресурсному блоку, равно 0. В пользовательском поле количество пользовательских полей исключается для того, чтобы уменьшить количество служебных данных указателя. Пользовательское поле упрощается, поэтому часть специфичного для пользователя поля в поле сигнализации, передаваемом в сегменте частотной области, включает в себя только пользовательское поле STA, приостановившей обслуживание на срезе частотной области.
Например, если RU, соответствующий полосе пропускания канала для передачи PPDU, включает в себя RU, который является RU, не выделенным STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, подполе выделения ресурсных блоков в поле сигнализации, переданном в сегменте частотной области, указывает то, что количество пользовательских полей, соответствующих ресурсному блоку, равно 0. Соответственно, пользовательское поле, соответствующее большому RU, не устанавливается в пользовательском поле, и подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих большому RU, равно 0. В этом упрощенном способе указания, в котором пользовательское поле не устанавливается в поле сигнализации на основе фактического случая, может быть исключено пользовательское поле, соответствующее большому RU, не выделенному STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации.
Во втором способе указания упрощения, когда PPDU передается в станцию, приостановившую обслуживание в сегменте частотной области, поле сигнализации PPDU передается в сегменте частотной области. Для множества ресурсных блоков, не выделенных станции, приостановившей обслуживание в сегменте частотной области, ресурсные блоки рассматриваются как максимально большой ресурсный блок, которая может быть указан с использованием подполя выделения ресурсных блоков. Таким образом, количество RU, указанное в подполе выделения ресурсных блоков, меньше, чем фактическое количество RU, не выделенных станции, приостановившей обслуживание в сегменте частотной области. В дополнение к этому, количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенных станции, приостановившей обслуживание в сегменте частотной области, является по возможности маленьким.
В дополнение к этому, когда пользовательское поле, соответствующее RU, установлено в пользовательском поле, количество пользовательских полей может быть меньше фактического количества пользовательских полей, соответствующих ресурсному блоку, насколько это возможно, чтобы уменьшить количество пользовательских полей в пользовательском поле и уменьшить количество служебных данных указателя. В этом способе указания упрощения подполе выделения ресурсных блоков упрощается, и исключается по меньшей мере часть пользовательских полей, которые не относятся к станции, приостановившей обслуживание в сегменте частотной области.
Например, RU, соответствующий одним 20 МГц, включает в себя по меньшей мере один RU, выделенный STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, и по меньшей мере два вторых RU, не выделенных STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации. В этом случае в поле сигнализации, передаваемом в сегменте частотной области по меньшей мере два вторых RU могут рассматриваться как один больший RU, который должен быть указан с использованием соответствующего подполя выделения ресурсных блоков. В этом случае в части специфичного для пользователя поля, необходимо установить только пользовательское поле, соответствующее большему RU, и количество пользовательских полей устанавливается на минимально возможное значение. В традиционной технологии по меньшей мере два вторых RU соответствуют по меньшей мере двум пользовательским полям. В этом случае можно уменьшить количество пользовательских полей настолько, насколько это возможно, таким способом указания упрощения. В дополнение к этому, когда подполе выделения ресурсных блоков указывает больший RU, количество пользовательских полей, соответствующих большему RU, может быть равно минимальному значению, насколько это возможно, например, 1.
На основе вышеупомянутого упрощенного способа указателя вариант осуществления настоящей заявки предусматривает способ передачи данных. Способ передачи данных используется для передачи PPDU, и служебные данные поля сигнализации PPDU уменьшаются вышеописанным способом указания упрощения.
На фиг.7A показана блок-схема последовательности операций способа передачи данных согласно варианту осуществления настоящей заявки. Данный вариант осуществления настоящей заявки описан с использованием варианта осуществления, в котором AP отправляет PPDU на STA. Способ передачи данных в настоящей заявке также применим к сценарию, в котором AP отправляет PPDU в AP, и сценарию, в котором STA отправляет PPDU на STA. В разных сценариях передаваемые PPDU и названия их полей сигнализации различаются, но их функции и назначения схожи. В данном варианте осуществления настоящей заявки подробности не описываются.
В сценарии данного варианта осуществления полоса пропускания канала для передачи PPDU на STA посредством AP включает в себя по меньшей мере два сегмента частотной области. По меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области. Несколько STA приостанавливают обслуживание в каждом сегменте частотной области. Например, количество станций, которые приостановили обслуживание в одном сегменте частотной области, может быть любым количеством, большим или равным 0. Поле сигнализации PPDU включает в себя, но без ограничений, общее поле и специфичное для пользователя поле. Общее поле включает в себя подполе выделения ресурсных блоков. Специфичное для пользователя поле включает в себя пользовательское поле.
Способ передачи данных в данном варианте осуществления настоящей заявки может включать в себя следующие этапы.
S701. AP вырабатывает поле сигнализации PPDU.
Этап S701 может быть реализован процессором AP, то есть процессор AP вырабатывает поле сигнализации PPDU.
В способе передачи данных в настоящей заявке, когда AP передает PPDU на STA, способ указания поля сигнализации, передаваемого в первом сегменте частотной области, представляет собой по меньшей мере один из вышеупомянутых способов указания упрощения.
В стандарте 802.11be полем сигнализации может быть EHT-SIG или может быть U-SIG и EHT-SIG. Поле сигнализации в данном варианте осуществления настоящей заявки не ограничивается полем SIG в стандарте 802.11be, и полем сигнализации в данном варианте осуществления настоящей заявки может быть поле SIG, относящееся к стандартной версии, более поздней, чем 802.11be.
В данном варианте осуществления настоящей заявки подполе выделения ресурсных блоков может предоставлять указатель за счет использования записи в таблице подполей выделения ресурсных блоков (RU allocation subfield, RA subfield). Например, подполе выделения ресурсных блоков может предоставить указатель с использованием записи в таблице 1, или может предоставить указатель с использованием записи в таблице 2 или таблице 3, или может предоставить указатель с использованием записи в таблице 2 или таблице 3 в сочетании с таблицей 4 или таблицей 5.
S702. AP отправляет поле сигнализации PPDU.
Этап S702 может быть реализован приемопередатчиком AP, то есть приемопередатчик AP отправляет поле сигнализации PPDU.
Соответственно, STA, приостановившая обслуживание в первом сегменте частотной области, принимает PPDU, отправленный AP, получает, из пользовательского поля, включенного в пользовательское поле, пользовательское поле, которое переносит идентификатор STA, и получает данные, переданные на RU, соответствующем пользовательскому полю. В частности, приемопередатчик STA принимает PPDU, отправленный AP. Процессор STA получает, из пользовательского поля, включенного в пользовательское поле, пользовательское поле, которое переносит идентификатор STA, получает RU, соответствующий пользовательскому полю, и принимает данные о RU.
Основываясь на вышеупомянутом способе передачи данных ниже приводится отдельное описание подполя выделения ресурсных блоков и пользовательского поля в поле сигнализации в случае, когда используются два способа указания упрощения.
В некоторых возможных реализациях подполе выделения ресурсных блоков в поле сигнализации предоставляет указатель вышеупомянутым первым способом указания упрощения.
В данном варианте осуществления количество пользовательских полей, указанное в подполе выделения ресурсных блоков, которое соответствует большому RU и которое находится в поле сигнализации, представляет количество пользовательских полей, которые вносятся RU в один канал содержания в пользовательском поле, и пользовательское поле является пользовательским полем, соответствующим STA, приостановившим обслуживание в первом сегменте частотной области. Пользовательское поле включает в себя идентификатор соответствующей STA.
Поле сигнализации, переданное в каждом сегменте частотной области, может передаваться с использованием двух или более каналов содержания (Content Channel, CC). Каждый CC используется для передачи частичного поля сигнализации.
Например, полоса пропускания канала для передачи PPDU равна 320 МГц. Поле сигнализации, относящееся к PPDU и передаваемое в первом сегменте частотной области, передается с использованием CC1 и CC2. Поле сигнализации, переданное в первом сегменте частотной области, включает в себя шестнадцать подполей выделения ресурсных блоков. В этом случае шестнадцать подполей выделения ресурсных блоков могут быть пронумерованы на основе последовательности. Подполе выделения ресурсных блоков с нечетным числом может быть передано по каналу CC1, и подполе выделения ресурсных блоков с четным числом может быть передано по каналу CC2. Каждый CC дополнительно используется для передачи пользовательского поля, соответствующего подполю выделения ресурсных блоков по CC. Например, пользовательское поле, соответствующее подполю выделения ресурсных блоков с нечетным числом, передается по CC1, и пользовательское поле, соответствующее подполю выделения ресурсных блоков с четным числом, передается по CC2. Подполе выделения ресурсных блоков указывает RU, включенный в полосу пропускания канала для передачи PPDU, и указывает то, что количество пользовательских полей, которые вносятся RU в специфичное для пользователя поле по соответствующему каналу содержания.
В одной реализации подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено STA, приостановившей обслуживание в первом сегменте частотной области, равно 0.
Если подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, равно 0, это указывает то, что RU не выделяется STA, приостановившей обслуживание в первом сегменте частотной области.
В данном варианте осуществления поле сигнализации, переданное в первом сегменте частотной области, указывает один или более RU и указывает то, что количество пользовательских полей, соответствующих большому RU, выделенному для STA, которая не приостанавливает обслуживание в первом сегменте частотной области, равно 0. Таким образом, в части специфичного для пользователя поля в поле сигнализации, соответствующее пользовательское поле устанавливается для большого RU STA, приостановившей обслуживание в первом сегменте частотной области, пользовательское поле содержит идентификатор станции, и соответствующее пользовательское поле не устанавливается для большого RU STA, которая не приостанавливает обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
На фиг.7B показано схематичное представление структуры PPDU, передаваемого в каждом сегменте частотной области PPDU. В данном варианте осуществления настоящей заявки поля сигнализации, которые относится к PPDU и которые передаются во всех сегментах частотной области, отличаются. В дополнение к этому, подполе выделения ресурсных блоков в поле сигнализации, которое относится к PPDU и которое передается в каждом сегменте частотной области, делится на две части, которые передаются по отдельности по двум CC, и пользовательское поле в поле сигнализации, относящееся к PPDU, который передается в каждом сегменте частотной области, также делится на две части, которые передаются по отдельности по двум CC.
В частности, случаи выделения ресурсных блоков, указанные в подполе выделения ресурсных блоков в поле сигнализации, передаваемом в одном сегменте частотной области, отличаются. Подполе выделения ресурсных блоков в поле сигнализации в сегменте частотной области указывает, исходя из фактического случая, RU, выделенный STA, приостановившей обслуживание в сегменте частотной области, и соответствующее пользовательское поле, и не обязательно указывает, исходя из фактического случае, RU, выделенный STA, которая не приостановила обслуживание в сегменте частотной области, и соответствующее пользовательское поле.
Пользовательские поля в поле сигнализации, передаваемом в одном сегменте частотной области, также отличаются. В множестве RU ресурсных блоков, указанных в подполе выделения ресурсных блоков в поле сигнализации в одном сегменте частотной области, соответствующее пользовательское поле устанавливается для соответствующего RU, выделенного STA, приостановившей обслуживание в сегменте частотной области, и пользовательское поле включает в себя идентификатор STA, приостановившей обслуживание в сегменте частотной области. Для соответствующего RU, не выделенного STA, приостановившей обслуживание в сегменте частотной области, пользовательское поле не устанавливается для RU, или количество пользовательских полей равно 0.
Например, множество RU, указанное в подполе выделения ресурсных блоков в поле сигнализации, переданном в первом сегменте частотной области, включает в себя первый RU и второй RU, первый RU является RU, выделенным STA, приостановившей обслуживание в первом сегменте частотной области, и второй RU представляет собой большой RU, не выделенный STA, приостановившей обслуживание в первом сегменте частотной области.
Часть специфичного для пользователя поля в поле сигнализации, переданном в первом сегменте частотной области, включает в себя пользовательское поле, соответствующее первому RU, и пользовательское поле переносит идентификатор STA, приостановившей обслуживание в первом сегменте частотной области. Часть специфичного для пользователя поля не включает в себя пользовательское поле, соответствующее второму RU.
В дополнение к этому, второй RU может фактически быть одним или более RU, не выделенными STA, приостановившей обслуживание в первом сегменте частотной области. RU, не выделенный STA, приостановившей обслуживание в первом сегменте частотной области, может быть одним или несколькими RU, выделенными STA, приостановившей обслуживание в сегменте частотной области, отличном от первого сегмента частотной области, или может быть RU, не выделенным какой-либо STA.
Сценарий, в котором полоса пропускания канала для передачи PPDU равна 320 МГц, и полоса пропускания канала для передачи PPDU разделена на четыре сегмента частотной области, используется ниже в качестве примера для описания.
В порядке возрастания частот первый сегмент частотной области представляет собой первые 80 МГц, второй сегмент частотной области представляет собой вторые 80 МГц, третий сегмент частотной области представляет собой третьи 80 МГц, и четвертый сегмент частотной области представляет собой четвертые 80 МГц. В данном варианте осуществления первое поле сигнализации, переданное в первом сегменте частотной области, соответствующем первым 80 МГц, и второе поле сигнализации, переданное во втором сегменте частотной области, соответствующем вторым 80 МГц, специально используются в качестве примера для описания. Поле сигнализации, переданное в третьем сегменте частотной области, соответствующем третьим 80 МГц, и поле сигнализации, переданное в четвертом сегменте частотной области, соответствующем четвертым 80 МГц, не перечислены одно за другим в данном варианте осуществления настоящей заявки.
На фиг.8A показано схематичное представление сценария выделения ресурсных блоков согласно варианту осуществления настоящей заявки. В примере фактический случай выделения ресурсных блоков, соответствующий полосе пропускания канала 320 МГц, выглядит следующим образом: 40 МГц с самой низкой частотой в первых 80 МГц соответствуют одному 484-тональному RU, и 484-тональный RU выделяется двум STA, приостановившим обслуживание в первом сегменте частотной области. 40 МГц с самой высокой частотой в первых 80 МГц соответствуют одному 484-тональному RU, и 484-тональный RU выделяется двум STA, приостановившим обслуживание в первом сегменте частотной области. 20 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, и 242-тональный RU выделяется четырем STA, приостановившим обслуживание во втором сегменте частотной области. Затем 20 МГц со второй самой низкой частотой соответствуют девяти 26-тональным RU, и девять 26-тональных RU, соответственно, выделяются девяти STA, приостановившим обслуживание во втором сегменте частотной области. 40 МГц с самой высокой частотой во вторых 80 МГц соответствуют 484-тональным RU, и 484-тональный RU выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. Случаи выделения RU, соответствующие третьим 80 МГц и четвертым 80 МГц, не показаны.
На фиг.8B показано схематичное представление структуры канала содержания согласно варианту осуществления настоящей заявки. Первое поле сигнализации, переданное в первом сегменте частотной области, отправляется с использованием двух CC, и эти два CC представляют собой, соответственно, CC1 и CC2. Поле сигнализации, переданное в первом сегменте частотной области, включает в себя подполе 1 выделения ресурсных блоков – подполе 16 выделения ресурсных блоков. В порядке возрастания частот подполе 1 выделения ресурсных блоков – подполе 16 выделения ресурсных блоков соответствуют каждое по отдельности одним 20 МГц в 320 МГц.
Подполе выделения ресурсных блоков, чей порядковый номер является нечетным числом, передается по CC1, и подполе выделения ресурсных блоков, чей порядковый номер является четным числом, передается по CC2. Таким образом, можно эффективно уменьшить длину общего поля, передаваемого по каждому CC.
На фиг.8C показано схематичное представление структуры поля сигнализации согласно варианту осуществления настоящей заявки. Обращаясь к фиг.8В и фиг.8C, подполе 1 выделения ресурсных блоков указывает 484-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 484-тональному RU и которые включены в CC1, равно 1. Подполе 2 выделения ресурсных блоков указывает 484-тональный RU-тональный RU и указывает то, что количество пользовательских полей, соответствующих 484-тональному RU и включенных в CC2, равно 1. Подполе 3 выделения ресурсных блоков указывает 484-тональный RU и указывает то, что количество пользовательских поля, которые соответствуют 484-тональному RU и которые включены в CC1, равно 1. Подполе 4 выделения ресурсных блоков указывает 484-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 484-тональному RU и которые включены в CC2, равно 1. Подполе 5 выделения ресурсных блоков указывает 484-тональным RU и указывает то, что количество пользовательских полей, которые соответствуют 484-тональным RU и которые включены в CC1, равно 0. Подполе 6 выделения ресурсных блоков указывает 484-тональный RU, и указывает то, что количество пользовательских полей, которые соответствуют 484-тональному RU и которые включены в CC2, равно 1. Подполе 7 выделения ресурсных блоков указывает 484-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 484-тональный RU и которые включены в CC1, равно 1. Подполе 8 выделения ресурсных блоков указывает 484-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 484-тональному RU и которые включены в CC1, равно 0.
STA, приостановившая обслуживание в сегменте частотной области может определить, на основе последовательности RU, соответствующих подполям выделения ресурсных блоков во всех CC в сегменте частотной области, и последовательности пользовательских полей в CC, RU, соответствующий каждому пользовательскому полю.
Например, STA1, приостановившая обслуживание в первом сегменте частотной области может определить на основе последовательности RU, указанных в подполях выделения ресурсных блоков в CC1 и CC2, и последовательности пользовательских полей, что пользовательское поле, соответствующее 484-тональному RU, соответствующему 40 МГц с самой низкой частотой в первых 80 МГц, равно 1a, и пользовательское поле 1a переносит информацию идентификатора STA1. В этом случае STA1 определяет, что 484-тональным RU является RU, выделенный для STA1. Аналогичным образом, STA2, приостановившая обслуживание в первом сегменте частотной области определяет на основе пользовательского поля 2а и информации идентификатора STA2, содержащейся в пользовательском поле а2, что 484-тональным RU является RU, выделенный для STA2. STA, приостановившая обслуживание3 в первом сегменте частотной области может определить на основе информации об идентификаторе STA3, содержащейся в пользовательском поле 3a, что 484-тональный RU, соответствующий 40 МГц с самой высокой частотой в первых 80 МГц, является RU, выделенным к STA3. STA4, приостановившая обслуживание в первом сегменте частотной области может определить на основе информации об идентификаторе STA4, содержащейся в пользовательском поле 4a, что 484-тональный RU, соответствующий 40 МГц с самой высокой частотой в первых 80 МГц, является RU, выделенным STA4. STA5, приостановившая обслуживание в первом сегменте частотной области может определить на основе информации об идентификаторе STA5, переносимой в пользовательском поле 5a, что 484-тональный RU, соответствующий 40 МГц с самой высокой частотой во вторых 80 МГц, является RU, выделенным STA5.
Можно узнать, что подполе выделения ресурсных блоков в первом поле сигнализации, передаваемом в первом сегменте частотной области, указывает то, что 40 МГц с самой низкой частотой во вторых 80 МГц соответствуют 484-тональному RU, и указывает то, что количество пользовательских полей, соответствующих 484-тональному RU, равно 0. Однако RU, соответствующий 40 МГц, на самом деле является одним 242-тональным RU и девятью 26-тональными RU, которые являются RU, не выделенными STA, приостановившей обслуживание в первом сегменте частотной области. В этом случае STA, приостановившей обслуживание в первом сегменте частотной области, не нужно сосредоточиваться на конкретной STA, которой выделены 242-тональные RU и девять 26-тональных RU. В первом поле сигнализации подполе выделения ресурсных блоков может не указывать 242-тональный RU и девять 26-тональных RU на основе фактического случая, и пользовательское поле не нужно устанавливать в части специфичного для пользователя поля на основе фактического случая.
Таким образом, по сравнению с традиционной технологией, в которой одно пользовательское поле соответствует 242-тональному RU (при условии, что 242-тональное выделено только одной STA) и девять пользовательских полей соответствуют девяти 26-тональным RU должны быть установлены в пользовательском поле, в данном варианте осуществления пользовательские поля, соответствующие 242-тональному RU и девяти 26-тональным RU, не устанавливаются в части специфичного для пользователя поля в первом поле сигнализации, поэтому можно уменьшить по меньшей мере десять пользовательские поля, и можно уменьшить количество служебных данных поля сигнализации.
В дополнение к этому, в подполе выделения ресурсных блоков в первом поле сигнализации 242-тональным RU и девять 26-тональным RU указаны как один 484-тональный RU. Во втором поле сигнализации, передаваемом во втором сегменте частотной области, два 484-тональных RU, соответствующие 80 МГц с самой низкой частотой в полосе пропускания канала для передачи PPDU, указываются как один 996-тональный RU путем объединения. Таким образом, указатель подполя выделения ресурсных блоков может быть проще и понятнее.
В дополнение к этому, как показано на фиг.8C, в порядке возрастания частот 484-тональный RU, соответствующий 40 МГц с самой низкой частотой в первых 80 МГц, выделяется двум пользователям, обслуживание которых приостановлено в первом сегменте частотной области. Подполе 1 выделения ресурсных блоков и подполе 2 выделения ресурсных блоков указывают 484-тональный RU. Подполе 1 выделения ресурсных блоков в CC1 указывает то, что количество пользовательских полей, соответствующих 484-тональному RU, равно 1. В этом случае часть специфичного для пользователя поля в CC1 включает в себя пользовательское поле 1a, соответствующее 484-тональному RU. Подполе 3 выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих 484-тональному RU, равно 1 в CC2. В этом случае часть специфичного для пользователя поля в CC1 включает в себя пользовательское поле 3a, соответствующее 484-тональному RU. Таким образом, множество пользовательских полей, соответствующих 484-тональному RU, выделяются по отдельности CC1 и CC2 для передачи настолько равномерно, насколько это возможно, поэтому количество пользовательских полей, передаваемых по каждой CC, может быть более сбалансированным.
Обращаясь к фиг.8D, для PPDU, передаваемого AP на STA, приостановившую обслуживание во втором сегменте частотной области, второе поле сигнализации PPDU передается с использованием второго сегмента частотной области. В частности, второе поле сигнализации передается по двум CC, и эти два CC представляют собой, соответственно, CC3 и CC4. Поле сигнализации, переданное во втором сегменте частотной области, включает в себя подполе 17 выделения ресурсных блоков – подполе 32 выделения ресурсных блоков. В порядке возрастания частот подполе 17 выделения ресурсных блоков – подполе 32 выделения ресурсных блоков соответствуют одним 20 МГц в 320 МГц.
Подполе выделения ресурсных блоков, чей порядковый номер является нечетным числом, передается по CC3, и подполе выделения ресурсных блоков, чей порядковый номер является четным числом, передается по CC4. Таким образом, можно эффективно уменьшить длину общего поля, передаваемого по каждому CC.
На фиг.8D показано схематичное представление структуры канала содержания согласно другому варианту осуществления настоящей заявки. На фиг.8E показано схематичное представление структуры поля сигнализации согласно другому варианту осуществления настоящей заявки. Подполе 17 выделения ресурсных блоков указывает 996-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 996-тональному RU и которые включены в CC3, равно 0. Подполе 18 выделения ресурсных блоков указывает 996-тональный RU и указывает то, что количество пользовательских полей, соответствующих 996-тональному RU и включенных в CC4, равно 0. Подполе 19 выделения ресурсных блоков указывает 996-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 996-тональному RU и которые включены в CC3, равно 0. Подполе 20 выделения ресурсных блоков указывает 996-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 996-тональному RU и которые включены в CC4, равно 0. Подполе 21 выделения ресурсных блоков указывает 242-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 242-тональному RU и которые включены в CC3, равно 4. Подполе выделения ресурсных блоков 22 обозначает девять 26-тональных RU, и указывает то, что количество пользовательских полей, которые соответствуют девяти 26-тональным RU и которые включены в CC4, равно 9. Подполе 23 выделения ресурсных блоков указывает 484-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 484-тональному RU и которые включены в CC3, равно 0. Подполе 24 выделения ресурсных блоков указывает 484-тональный RU и указывает то, что количество пользовательских полей, которые соответствуют 484-тональному RU и которые включены в CC4, равно 0.
STA, приостановившая обслуживание в сегменте частотной области может определять, на основе последовательности RU, соответствующих подполям выделения ресурсных блоков во всех CC в сегменте частотной области, и последовательности пользовательских полей в CC, RU, соответствующий каждому пользовательскому полю.
Например, STA6, приостановившая обслуживание во втором сегменте частотной области может определить на основании информации идентификатора STA6 в пользовательском поле 1b, что 242-тональный RU, соответствующий 20 МГц с самой низкой частотой во вторых 80 МГц, является RU, выделенным для STA6. STA7, приостановившая обслуживание во втором сегменте частотной области может определить на основе информации об идентификаторе STA7 в пользовательском поле 2b, что 242-тональный RU, соответствующий 20 МГц с самой низкой частотой во вторых 80 МГц, является RU, выделенным для STA7. STA8, приостановившая обслуживание во втором сегменте частотной области может определить на основе информации об идентификаторе STA8 в пользовательском поле 3b, что 242-тональный RU, соответствующий 20 МГц с самой низкой частотой во вторых 80 МГц, является RU, выделенным для STA8. STA9, приостановившая обслуживание во втором сегменте частотной области может определить на основе информации об идентификаторе STA9 в пользовательском поле 4b, что 242-тональный RU, соответствующий 20 МГц с самой низкой частотой во вторых 80 МГц, является RU, выделенным для STA9. Другая STA, приостановившая обслуживание во втором сегменте частотной области может также определить вышеописанным способом то, что RU, соответствующий пользовательскому полю, которое включает в себя информацию идентификатора STA, является RU, выделенным для STA.
Можно узнать, что подполе выделения ресурсных блоков во втором поле сигнализации указывает то, что RU, соответствующий 80 МГц с самой низкой частотой в полосе пропускания канала для передачи PPDU, является 996-тональным RU, и указывает то, что RU количество пользовательских полей, соответствующих 996-тональному RU, равно 0 в поле пользовательского поля. На практике RU, соответствующий 80 МГц с самой низкой частотой в полосе пропускания канала для передачи PPDU, фактически представляет собой два 484-тональных RU, которые являются RU, не выделенными STA, приостановившей обслуживание во втором сегменте частотной области. STA, приостановившая обслуживание во втором сегменте частотной области не требует нацеленности на конкретную STA, которой выделены два 484-тональных RU. Во втором поле сигнализации подполе выделения ресурсных блоков может фактически не указывать два 484-тональных RU на основе фактического случая или может фактически не указывать на основе фактического случая пользовательские поля, соответствующие двум 484-тональным RU.
Таким образом, по сравнению с традиционной технологией, в которой указатель предоставляется на основе фактического случая выделения RU, и пользовательские поля, соответствующие двум 484-тональным RU, должны быть установлены в пользовательском поле, в данном варианте осуществления, пользовательские поля, соответствующие двум 484-тональным RU, не устанавливаются в части специфичного для пользователя поля, во втором поле сигнализации, поэтому можно уменьшить пользовательские поля, соответствующие двум 484-тональным RU, и можно уменьшить количество служебных данных поля сигнализации.
В другой реализации подполе выделения ресурсных блоков во втором поле сигнализации указывает то, что RU, соответствующий 80 МГц с самой низкой частотой в полосе пропускания канала для передачи PPDU, является 996-тональным RU, и указывает то, что количество пользовательских полей, соответствующих 996-тональному RU, равно 1. В этом случае количество пользовательских полей, соответствующих 996-тональному RU в части, относящейся к пользовательскому полю, равно 1. Таким образом, четыре пользовательских поля, соответствующие двум 484-тональный RU могут быть сокращены по меньшей мере до одного пользовательского поля.
Таким образом, два 484-тональных RU могут быть указаны как один 996-тональный RU, поэтому количество RU, указываемое в подполе выделения ресурсных блоков, уменьшается, и количество пользовательских полей, соответствующих 996-тональному RU, становится меньше, чем количество пользовательских полей, соответствующих двум 484-тональным RU. В дополнение к этому, в пользовательском поле количество пользовательских полей, соответствующих RU, также устанавливается на максимально возможное минимальное значение, например, 1 или 0. Таким образом, количество пользовательских полей можно значительно уменьшить в достаточно большой степени, поэтому количество служебных данных указателя уменьшается.
На фиг.9 показано схематичное представление сценария выделения ресурсных блоков согласно варианту осуществления настоящей заявки. Как показано на фиг.9, в другом примере фактический случай выделения ресурсного блока 320 МГц выглядит следующим образом: в порядке возрастания частот первые 80 МГц соответствуют одному 996-тональному RU, и 996-тональный RU выделяется трем STA, приостановившим обслуживание в первом сегменте частотной области. 20 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, который выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. 20 МГц со второй самой низкой частотой во вторых 80 МГц соответствуют девяти 26-тональным RU, которые выделяются девяти STA, приостановившим обслуживание во втором сегменте частотной области. 40 МГц с самой высокой частотой во вторых 80 МГц соответствуют 484-тональному RU, который выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. Для краткости третьи 80 МГц и четвертые 80 МГц не показаны на фиг.9.
Подполе указателя выделения ресурсных блоков в первом поле сигнализации, которое включено в PPDU и которое передается в первом сегменте частотной области, предоставляет указатель следующим образом: в порядке возрастания частот первые 80 МГц соответствуют одному 996-тональному RU, и количество пользовательских полей, соответствующих 996-тональному RU, равно 3 в части специфичного для пользователя поля; 20 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, и количество пользовательских полей, соответствующих 242-тональному RU, равно 1 в части специфичного для пользователя поля; 20 МГц со второй самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, и количество пользовательских полей, соответствующих 242-тональному RU, равно 0 в части специфичного для пользователя поля; и 40 МГц с самой высокой частотой во вторых 80 МГц соответствуют 484-тональному RU, и количество пользовательских полей, соответствующих 484-тональному RU, равно 1 в части специфичного для пользователя поля.
Можно узнать, что в порядке возрастания частот RU, соответствующий вторым 20 МГц во вторых 80 МГц, фактически представляет собой девять 26-тональных RU, которые являются RU, не выделенными STA, приостановившей обслуживание в первом сегменте частотной области. В этом случае STA, приостановившей обслуживание в первом сегменте частотной области, не нужно сосредоточиваться на конкретной STA, которой выделены девять 26-тональных RU. Подполе выделения ресурсных блоков, передаваемое в первом сегменте частотной области, может не указывать 242-тональный RU и девять 26-тональных RU на основе фактического случая. Например, подполе выделения ресурсных блоков, переданное в первом сегменте частотной области, указывает то, что 20 МГц соответствуют одному 242-тональному RU, и указывает то, что количество пользовательских полей, соответствующих 242-тональному RU, равно 0. Один 242-тональный RU может рассматриваться как второй RU.
Таким образом, по сравнению с традиционной технологией, в которой девять пользовательских полей, соответствующих девяти 26-тональным RU, должны быть установлены в пользовательском поле, в данном варианте осуществления пользовательские поля, соответствующие девяти 26-тональным RU не установлены в части специфичного для пользователя поля в первом поле сигнализации, поэтому можно уменьшить по меньшей мере девять пользовательских полей, и можно уменьшить количество служебных данных поля сигнализации.
Подполе выделения ресурсных блоков во втором поле сигнализации, которое включено в PPDU и которое передается во втором сегменте частотной области, предоставляет указатель следующим образом: в порядке возрастания частот первые 80 МГц соответствуют одному 996-тональному RU, и количество пользовательских полей, соответствующих 996-тональному RU, равно 0 в части специфичного для пользователя поля; 20 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, и количество пользовательских полей, соответствующих 242-тональному RU, равно 0 в части специфичного для пользователя поля; 20 МГц со второй самой низкой частотой во вторых 80 МГц соответствуют девяти 26-тональным RU, и количество пользовательских полей, соответствующих девяти 26-тональным RU, равно 9 в части специфичного для пользователя поля; и 40 МГц с самой высокой частотой во вторых 80 МГц соответствуют 484-тональному RU, и количество пользовательских полей, соответствующих 484-тональному RU, равно 0 в части специфичного для пользователя поля.
Можно узнать, что в порядке возрастания частот 996-тональный RU, соответствующий первым полосам частот 80 МГц, 242-тональный RU, соответствующий частоте 20 МГц с самой низкой частотой во вторых 80 МГц, и 484-тональный RU, соответствующий частоте 40 МГц с самой высокой частотой во вторых 80 МГц, являются RU, не выделенными STA, приостановившей обслуживание во втором сегменте частотной области.
Таким образом, по сравнению с традиционной технологией, в которой пользовательское поле, соответствующее 996-тональному RU, пользовательское поле, соответствующее 242-тональному RU, и пользовательское поле, соответствующее 484-тональному RU, должны быть установлены в пользовательском поле, в данном варианте осуществления пользовательское поле, соответствующее 996-тональному RU, пользовательское поле, соответствующее 242-тональному RU, и пользовательское поле, соответствующее 484-тональному RU, не установлены в части специфичного для пользователя поля во втором поле сигнализации, поэтому можно эффективно уменьшить количество пользовательских полей, и уменьшить количество служебных данных поля сигнализации.
Из приведенного выше примера можно узнать, что если RU, соответствующий полосе пропускания канала для передачи PPDU, включает в себя мульти-RU, которые являются RU, не выделенными STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, подполе выделения ресурсных блоков в поле сигнализации может указывать мульти-RU как один больший RU. Таким образом, подполе выделения ресурсных блоков может указывать, путем упрощения, множество RU, не выделенных STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации. Следует понимать, что в этом упрощенном способе указания должны выполняться следующие требования: соответствующий индекс в таблице подполей RA (например, в таблице 1, таблице 2 или таблице 3) может указывать множество RU вместе как один RU.
Например, в предыдущем примере на фиг.8A, 242-тональный RU и девять 26-тональных RU являются RU, выделенными STA, приостановившей обслуживание во втором сегменте частотной области. Индекс 01110010 в таблице 1 может указывать на 484-тональный RU и указывать то, что количество пользовательских полей, соответствующих 484-тональным RU, равно 0. В этом случае подполе выделения ресурсных блоков в первом поле сигнализации может указывать, используя соответствующий индекс (например, 01110010), 242-тональный RU и девять непрерывных 26-тональных RU вместе как один 484-тональный RU, и указывать то, что количество пользовательских полей, соответствующих 484-тональному RU, равно 0.
В другой реализации подполе выделения ресурсных блоков, передаваемое в первом сегменте частотной области, указывает то, что 20 МГц соответствуют одному 242-тональному RU, и указывает то, что количество пользовательских полей, соответствующих 242-тональным RU, равно 1, и идентификатор станции, переносимый в пользовательском поле, не принадлежит ни одной станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по сравнению с традиционной технологией, в которой девять пользовательских полей, соответствующих девяти 26-тональным RU, должны быть установлены в пользовательском поле, в данном варианте осуществления пользовательское поле, соответствующее 242-тональному RU, устанавливается в части специфичного для пользователя поля в первом поле сигнализации, поэтому можно уменьшить по меньшей мере восемь пользовательских полей, и можно уменьшить количество служебных данных поля сигнализации.
В еще одной реализации подполе выделения ресурсных блоков, передаваемое в первом сегменте частотной области, указывает то, что 20 МГц соответствуют комбинации множества 52-тональных RU и 26-тональных RU, таких как пять RU: 52-тональный RU, 26-тональный RU, 52-тональный RU и 52-тональный RU, которые соответствуют 00001111 в таблице 1, и указывает то, что количество пользовательских полей, соответствующих каждому RU, равно 1, и идентификатор станции, переносимый в пользовательском поле, не принадлежит ни одной станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по сравнению с традиционной технологией, в которой девять пользовательских полей, соответствующих девяти 26-тональным RU, должны быть установлены в пользовательском поле, в данном варианте осуществления пять пользовательских полей, соответствующих пяти RU устанавливаются в части специфичного для пользователя поля в первом поле сигнализации, поэтому можно уменьшить по меньшей мере четыре пользовательских поля, и можно уменьшить количество служебных данных поля сигнализации.
Кроме того, вышеупомянутое множество RU, не выделенных STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, может быть RU, меньшим, чем 242-тональный RU. Альтернативно, вышеупомянутое мульти-RU может быть маленьким RU. В качестве альтернативы, по меньшей мере часть поднесущих, соответствующих большому RU, не выделенному STA, приостановившей обслуживание в первом сегменте частотной области, принадлежит по меньшей мере двум маленьким RU. В данном варианте осуществления настоящей заявки, если RU, соответствующий по меньшей мере 20 МГц в полосе пропускания канала для передачи PPDU, представляет собой множество маленьких RU, которые являются RU, не выделенными STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, подполе выделения ресурсных блоков в поле сигнализации, которое относится к PPDU и которое передается в сегменте частотной области, может указывать множество непрерывных маленьких RU вместе как один большой RU и указывать то, что количество пользовательских полей, соответствующих большой RU, равно 0. Следует понимать, что при таком упрощенном способе указания также необходимо соблюдать следующее: соответствующий индекс в таблице подполей RA (например, в таблице 1, таблице 2 или таблице 3) может указывать множество RU вместе как один RU.
Например, на фиг.10 показано схематичное представление сценария выделения ресурсных блоков согласно варианту осуществления настоящей заявки. RU, соответствующие 20 МГц в полосе пропускания канала для передачи PPDU, представляют собой девять 26-тональных RU. Два 26-тональных RU, соответствующие самой низкой частоте, являются RU, выделенными STA, приостановившей обслуживание в первом сегменте частотной области, и остальные семь 26-тональных RU являются RU, не выделенными STA, приостановившей обслуживание в первом сегменте частотной области или во втором сегменте частотной области. Можно понять, что RU, соответствующие 20 МГц, являются RU, не выделенными STA, приостановившей обслуживание во втором сегменте частотной области.
Подполе выделения ресурсных блоков, которое соответствует 20 МГц и которое находится в поле сигнализации, которое включено в PPDU и которое передается в первом сегменте частотной области, указывает то, что в порядке возрастания частот RU, соответствующие 20 МГц последовательно включают в себя два 26-тональных RU, один 52-тональный RU, один 26-тональный RU и один 106-тональный RU, и каждый RU соответствует одному пользовательскому полю.
Индекс 01110001 в таблице 1 может указывать на 242-тональный RU и может указывать то, что количество пользовательских полей, соответствующих 242-тональному RU, равно 0. В этом случае подполе выделения ресурсных блоков в поле сигнализации, переданное во втором сегменте частотной области может указывать, используя соответствующий индекс (например, 01110001), то, что RU, соответствующий 20 МГц, является одним 242-тональным RU, и указывать то, что количество пользовательских полей, соответствующих 242-тональному RU RU, равно 0.
Для другого примера девять 26-тональных RU, показанных на фиг.8A, являются RU, не выделенными STA, приостановившей обслуживание в первом сегменте частотной области. В этом случае подполе выделения ресурсных блоков в первом поле сигнализации может указывать, используя индекс 01110001, девять 26-тональных RU как один 242-тональный RU вместе и указывать то, что количество пользовательских полей, соответствующих 242-тональному RU, равно 0.
Таким образом, если используется традиционная технология, подполе выделения ресурсных блоков в поле сигнализации указывает множество маленьких RU на основе фактического случая, и часть специфичного для пользователя поля в поле сигнализации должна включать в себя пользовательское поле, соответствующее каждому RU в множестве маленьких RU. Однако, если используются решения настоящей заявки, подполе выделения ресурсных блоков в поле сигнализации указывает, в виде одного большого RU путем объединения, множество маленьких RU STA, приостановившей обслуживание в первом сегменте частотной области, и указывает то, что количество пользовательских полей, соответствующих большому RU, равно 0. Таким образом, часть специфичного для пользователя поля в поле сигнализации не включает в себя пользовательские поля, соответствующие множеству маленьких RU, поэтому можно эффективно уменьшить количество пользовательских полей и количество служебных данных в поле сигнализации.
В некоторых других возможных реализациях подполе выделения ресурсных блоков в поле сигнализации указывает RU вышеупомянутым вторым способом указания упрощения.
В данном варианте осуществления поле сигнализации по меньшей мере включает в себя подполе выделения ресурсных блоков, и RU, указанный в подполе выделения ресурсных блоков, представляет собой множество маленьких RU. Каждый RU в множестве маленьких RU соответствует по меньшей мере одному пользовательскому полю. Множество маленьких RU включает в себя по меньшей мере третий RU, и пользовательское поле, соответствующее третьему RU, переносит идентификатор STA, приостановившей обслуживание в первом сегменте частотной области. Пользовательское поле, соответствующее по меньшей мере одному четвертому RU, не содержит идентификатор STA, приостановившей обслуживание в первом сегменте частотной области. Четвертый RU фактически представляет собой по меньшей мере два маленьких RU, не выделенных STA, приостановившей обслуживание в первом сегменте частотной области. В качестве альтернативы, по меньшей мере часть поднесущих, соответствующих четвертому RU, принадлежит по меньшей мере к двум RU.
Можно понять, что если RU, соответствующий одним 20 МГц, включенным в полосу пропускания канала для передачи PPDU, представляет собой множество маленьких RU, и множество маленьких RU включает в себя по меньшей мере один RU, который является RU, выделенным STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, и включает в себя по меньшей мере два RU, которые являются RU, не выделенными STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, подполе выделения ресурсных блоков, которое соответствует 20 МГц и находится в поле сигнализации, относящемся к PPDU и передаваемому в сегменте частотной области, может указывать по меньшей мере два RU как один RU и указывать то, что RU соответствует одному пользовательскому полю. В качестве альтернативы, подполе выделения ресурсных блоков, соответствующее 20 МГц, может указывать мульти-RU как один больший RU и указывать то, что RU соответствует одному и тому же пользовательскому полю. Следует понимать, что соответствующий индекс может быть найден для большего RU в таблице подполей RA.
В этом случае количество пользовательских полей, соответствующих RU, равно 1 в части специфичного для пользователя поля. Другими словами, как минимум два RU соответствуют только одному пользовательскому полю. Можно узнать, что по сравнению со способом, которым предоставляется указатель на основе фактического случая, в вышеупомянутом способе установки содержания поля сигнализации по меньшей мере одно пользовательское поле в поле сигнализации может быть уменьшено, поэтому можно уменьшить количество служебных данных поля сигнализации.
Например, на фиг.11 показано схематичное представление сценария выделения ресурсных блоков согласно варианту осуществления настоящей заявки. RU, соответствующие одним 20 МГц в полосе пропускания канала для передачи PPDU, составляют девять 26-тональных RU. В порядке возрастания частот первый 26-тональный RU и второй 26-тональный RU являются RU, выделенными STA, приостановившей обслуживание в первом сегменте частотной области, и третий 26-тональный RU и четвертый 26-тональный RU являются RU, выделенными к STA, приостановившей обслуживание во втором сегменте частотной области.
В поле сигнализации, которое относится к PPDU и передается в первом сегменте частотной области, подполе выделения ресурсных блоков, соответствующее 20 МГц, может указывать всего пять RU: два 26-тональных RU, один 52-тональный RU, один 26-тональный RU и один 106-тональный RU.
В поле сигнализации, которое относится к PPDU и передается во втором сегменте частотной области, подполе выделения ресурсных блоков, соответствующее 20 МГц, может указывать всего пять RU: один 52-тональный RU, два 26-тональных RU, один 26-тональный RU и один 106-тональный RU.
Когда RU, указанный в подполе выделения ресурсных блоков в поле сигнализации, представляет собой множество маленьких RU, пользовательское поле в поле сигнализации включает в себя одно пользовательское поле, соответствующее каждому маленькому RU. В этом случае, если подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения RU, подполя выделения ресурсных блоков, которые соответствуют 20 МГц и которые находятся в первом сегменте частотной области и во втором сегменте частотной области, указывают девять 26-тональных RU. В этом случае специфичное для пользователя поле включает в себя девять пользовательских полей, которые находятся во взаимно однозначном соответствии с девятью 26-тональными RU, указанными в подполе выделения ресурсных блоков. Однако, если подполе выделения ресурсных блоков предоставляет указатель в вышеупомянутом способе, подполе выделения ресурсных блоков указывает пять RU, и часть специфичного для пользователя поля также включает в себя только пять пользовательских полей, соответствующих RU, указанных в подполе выделения ресурсных блоков.
Можно узнать, что в решениях настоящей заявки по меньшей мере два маленьких RU, не выделенных STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, указываются с использованием объединения. Таким образом, количество пользовательских полей, соответствующих множеству непрерывных маленьких RU, не выделенных STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, может быть уменьшено в части специфичного для пользователя поля в поле сигнализации, поэтому можно уменьшить количество служебных данных поля сигнализации.
Следует понимать, что второй способ указания упрощения используется не только для указания малого RU, но также может использоваться для указания большого RU или может использоваться для указания большого RU и маленького RU. Таким образом, если RU, соответствующий полосе пропускания канала для передачи PPDU, включает в себя по меньшей мере два RU, которые являются RU, не выделенными STA, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации, в поле сигнализации, передаваемом в частотной области сегменте, подполе выделения ресурсных блоков может указывать по меньшей мере два RU как один больший RU и указывать то, что количество пользовательских полей, соответствующих большему RU, равно 1. По меньшей мере два RU могут быть большими RU или могут быть маленькими RU или могут включать в себя по меньшей мере один маленький RU и по меньшей мере один большой RU.
Ниже, с использованием примера, приводится по отдельности описание трех случаев.
Для описания примера, в котором по меньшей мере два RU являются большими RU, следует обратиться к предыдущему примеру, показанному на фиг.8А. В полосе пропускания канала 320 МГц для передачи PPDU, два RU в первых 80 МГц с самой высокой частотой представляют собой 484-тональные RU (большие RU), выделенные STA, приостановившей обслуживание в первом сегменте частотной области, и каждый 484-тональный RU выделяется двум STA, приостановившим обслуживание в первом сегменте частотной области. В этом случае в поле сигнализации, передаваемом во втором сегменте частотной области, подполе выделения ресурсных блоков может указывать два 484-тональных RU как один 996-тональный RU путем объединения и указывать то, что количество пользовательских полей, соответствующих 996-тональному RU, равно 1. Таким образом, по сравнению с традиционной технологией, в которой указатель предоставляется на основе фактического случая выделения, и четыре пользовательских поля, соответствующие двум 484-тональным RU, должны быть установлены в части специфичного для пользователя поля, в решениях данного варианта осуществления необходимо устанавливать только одно пользовательское поле, соответствующее 996-тональному RU, поэтому можно уменьшить количество пользовательских полей, и можно уменьшить количество служебных данных полей сигнализации.
Описание примера, в котором по меньшей мере два RU включают в себя по меньшей мере один маленький RU и по меньшей мере один большой RU, может быть основано на предыдущем примере на фиг.8А. В полосе пропускания канала 320 МГц для передачи PPDU в порядке возрастания частот, 40 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU (большому RU) и девяти 26-тональным RU (маленькому RU). 242-тональный RU выделяется четырем STA, приостановившим обслуживание во втором сегменте частотной области, и девять 26-тональных RU выделяются девяти STA, приостановившим обслуживание во втором сегменте частотной области. В этом случае в поле сигнализации, переданном в первом сегменте частотной области, подполе выделения ресурсных блоков может указывать 242-тональный RU и девять 26-тональных RU как один 484-тональный RU путем объединения и указывать то, что количество пользовательских полей, соответствующих 484-тональному RU, равно 1. Таким образом, по сравнению с традиционной технологией, в которой указатель предоставляется на основе фактического случая выделения и тринадцати пользовательских полей, соответствующих 242-тональному RU, и девяти 26-тональных RU, которые должны быть установлены в части специфичного для пользователя поля, в решениях данного варианта осуществления необходимо устанавливать только одно пользовательское поле, соответствующее 484-тональному RU, поэтому можно уменьшить количество пользовательских полей, и можно уменьшить количество служебных данных сигнализации поля.
Для описания примера, в котором по меньшей мере два RU являются маленькими RU, следует обратиться к приведенному выше примеру, соответствующему фиг.11. Подробности здесь повторно не описываются.
В вышеупомянутом втором способе указания упрощения, в поле сигнализации, подполе выделения ресурсных блоков в части общего поля указывает по меньшей мере два RU как один больший RU и указывает то, что количество пользовательских полей, соответствующих большему RU, равно 1. В части специфичного для пользователя поля, пользовательское поле, соответствующее большему RU, может быть специальным пользовательским полем, и специальное пользовательское поле используется для указания того, что соответствующий RU не выделен станции, приостановившей обслуживание в сегменте частотной области, в котором передается поле сигнализации. Специальным пользовательским полем может быть, например, но не только, "2046".
В некоторых необязательных вариантах осуществления пользовательское поле включает в себя подполе указателя сегмента, и подполе указателя сегмента используется для указания STA, соответствующей пользовательскому полю, и сегмента частотной области, в котором STA приостанавливает обслуживание для приема PPDU в следующий раз. Другими словами, пользовательское поле включает в себя идентификатор STA и подполе указателя сегмента. При необходимости количество битов подполя указателя сегмента может быть равно 2. Следует понимать, что этот необязательный вариант осуществления может быть реализован в сочетании с любым из предыдущих вариантов осуществления или может быть реализован отдельно.
Сегмент частотной области, в котором STA приостанавливает обслуживание для приема PPDU в следующий раз, может быть таким же или отличным от сегмента частотной области, в котором STA приостанавливает обслуживание для приема PPDU в этот раз. Например, если STA приостанавливает обслуживание в первом сегменте частотной области для приема PPDU в этот раз, подполе указателя сегмента в пользовательском поле, соответствующем STA, может указывать то, что STA должна принять PPDU в первом сегменте частотной области в следующий раз, или может указывать STA принять в следующий раз PPDU в сегменте частотной области, отличном от первого сегмента частотной области.
Таким образом, часть поля сигнализации может указать STA переключиться на сегмент частотной области, в котором STA приостанавливает обслуживание, чтобы гарантировать надежность указания STA переключиться на сегмент частотной области, в котором STA приостанавливает обслуживание.
Ниже конкретно описан способ указания RU с использованием подполя выделения ресурсных блоков в данном варианте осуществления настоящей заявки.
Следует отметить, что в данном варианте осуществления настоящей заявки в способе указания RU с использованием подполя выделения ресурсных блоков, описанного далее со ссылкой на таблицы 2-5, способ указания множества RU путем объединения или способ указания для выделения множества RU одной STA может выполняться независимым образом.

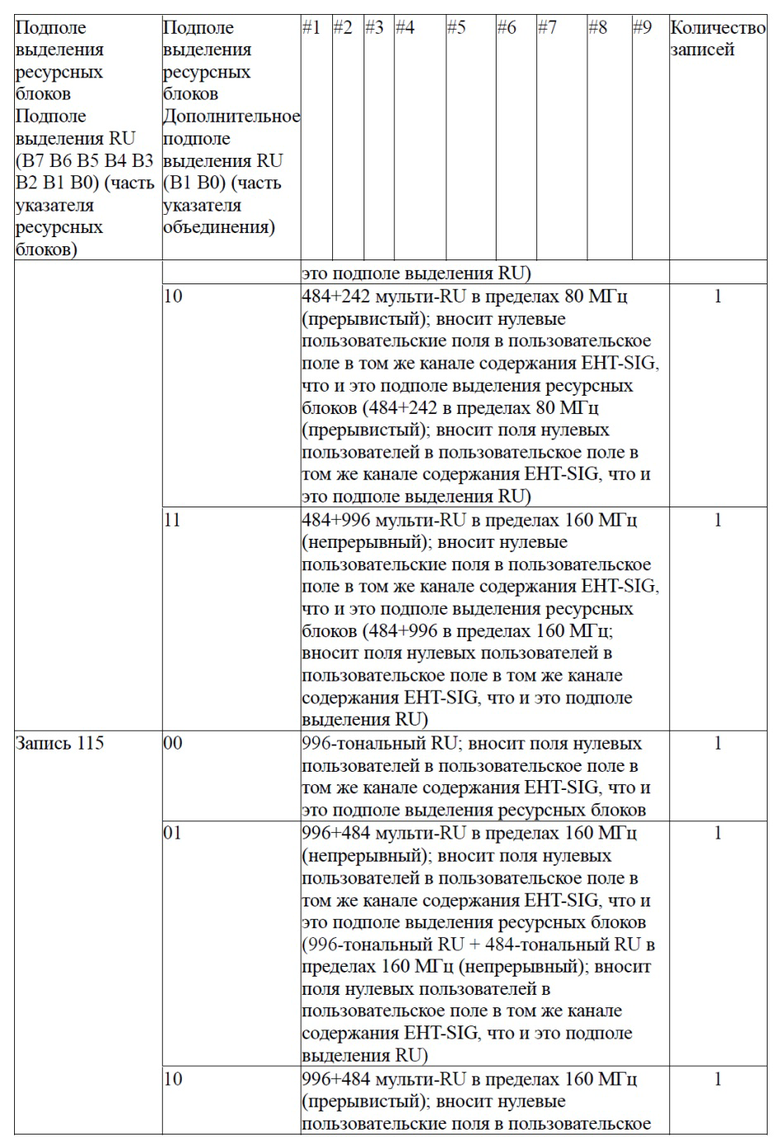

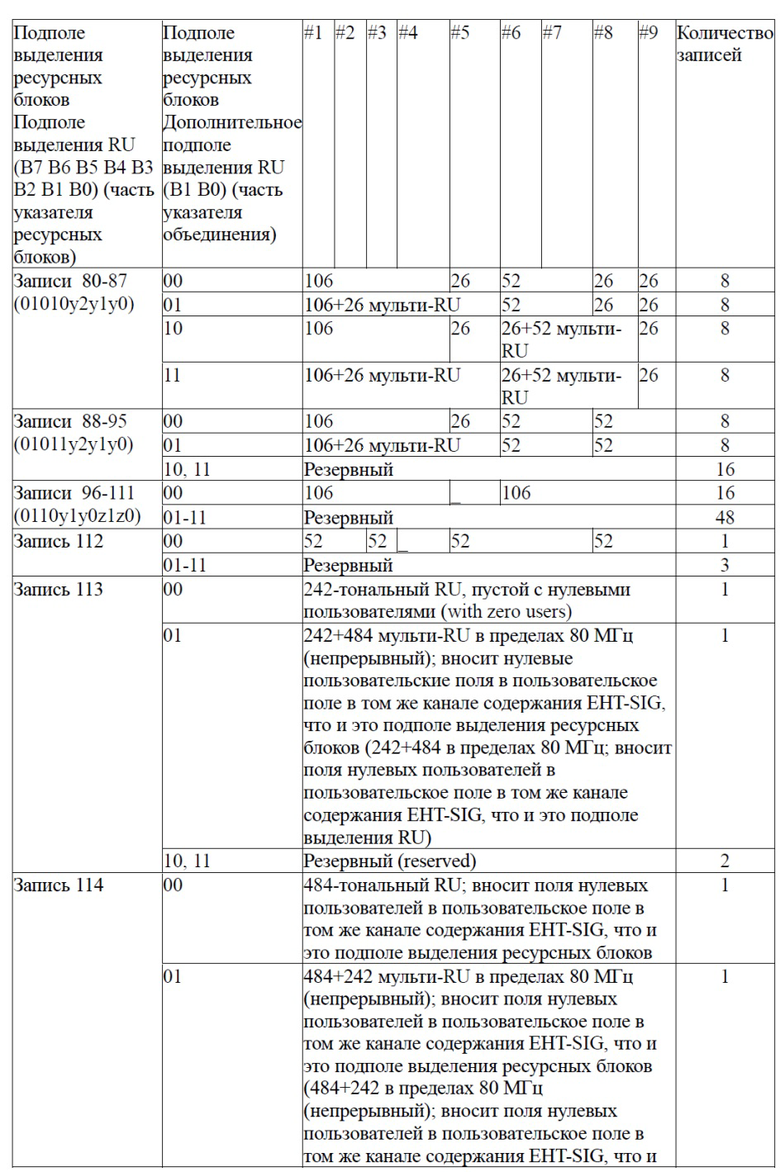

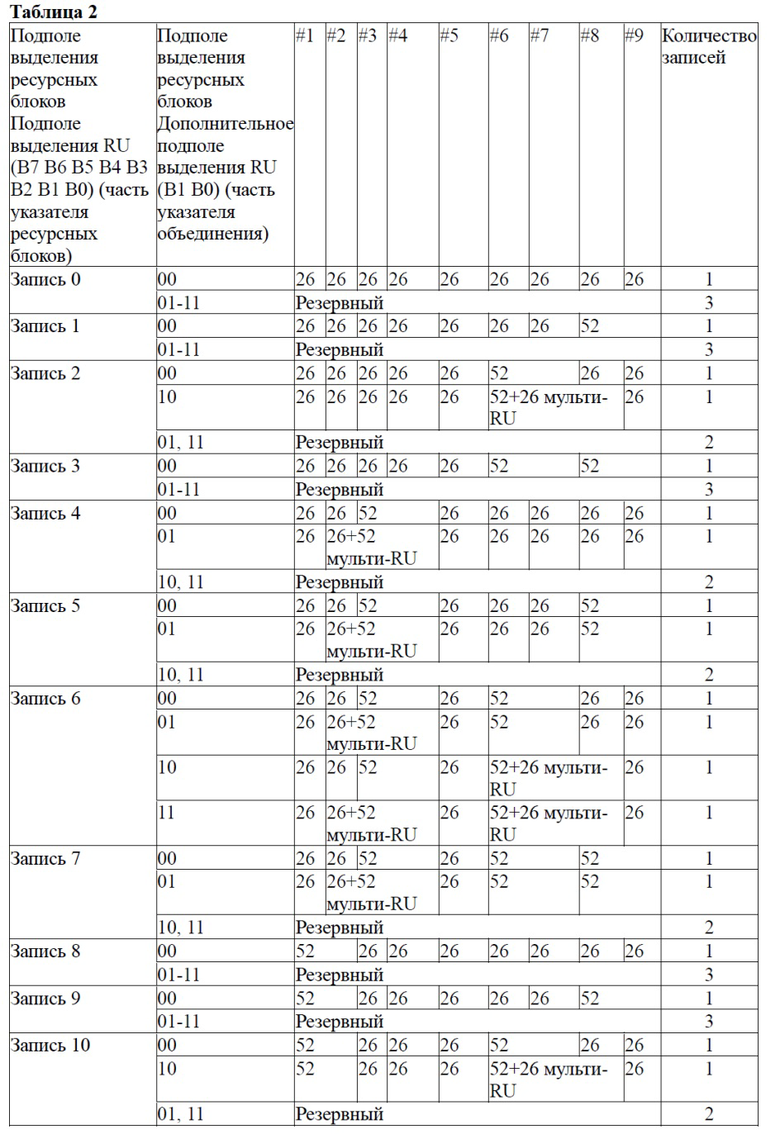

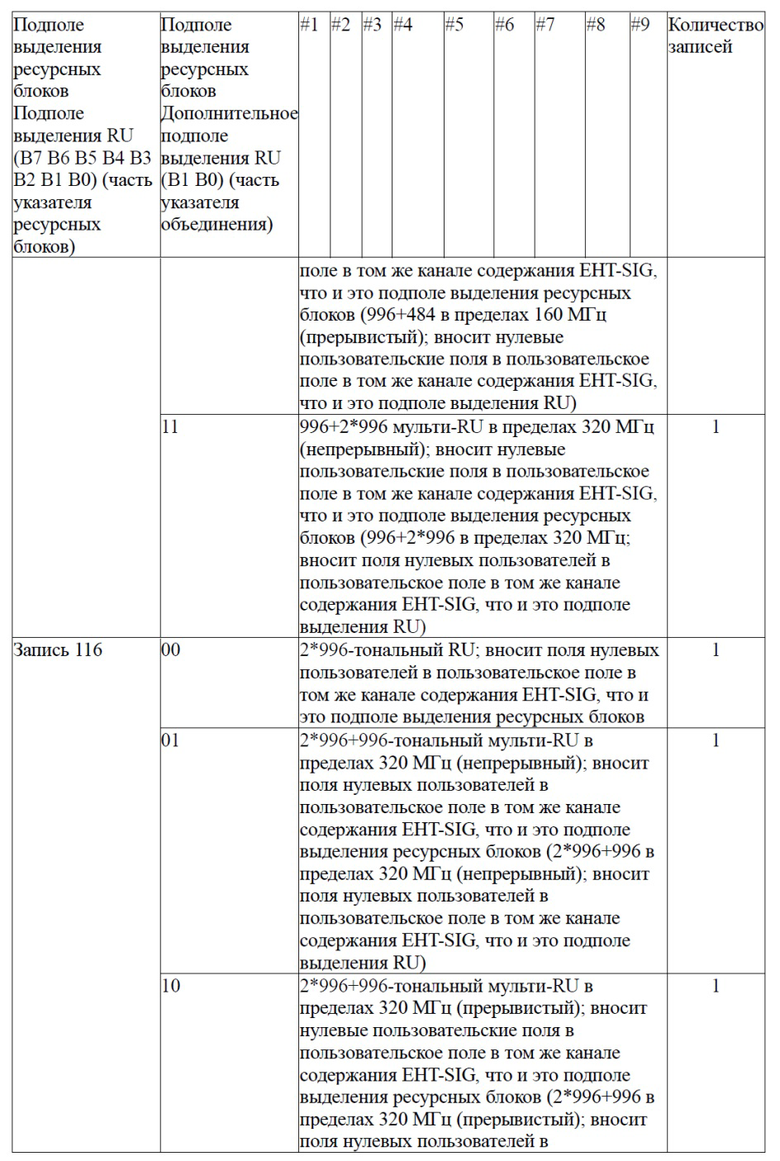

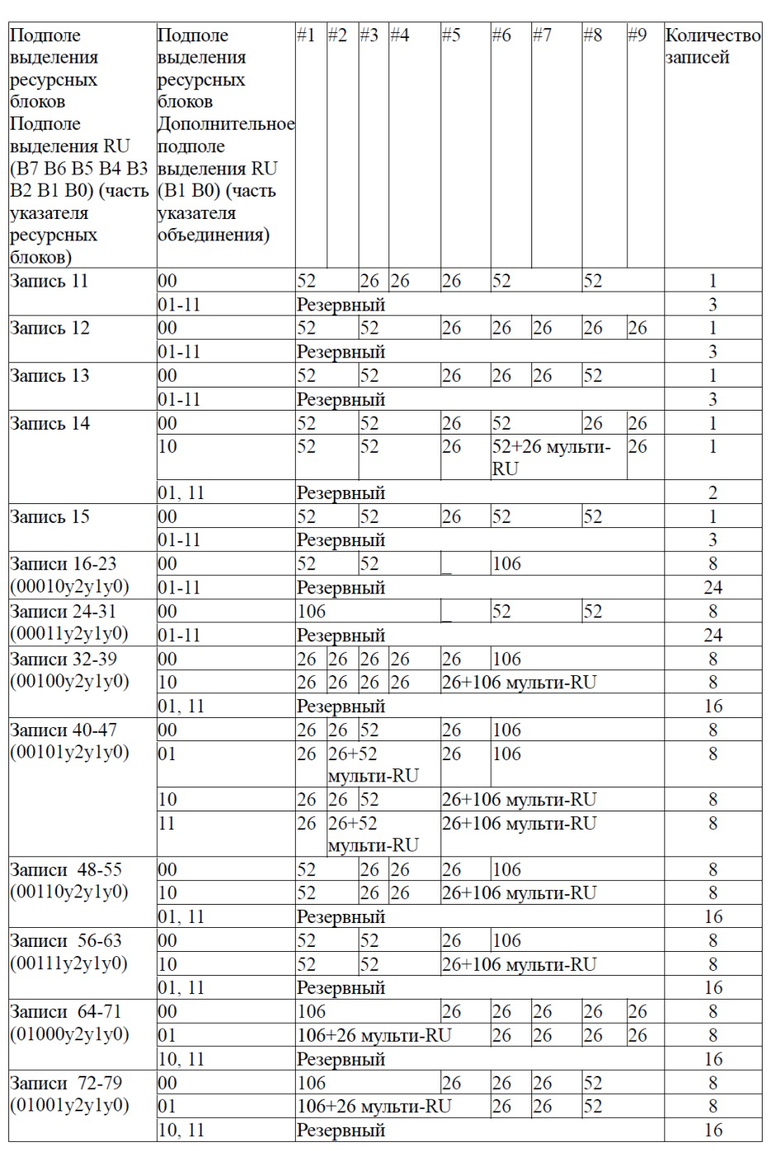

Обращаясь к таблице 2, таблицу 2 можно рассматривать как таблицу подполей RA. Подполе выделения ресурсных блоков включает в себя два поля, которые используются для указания выделения и объединения ресурсных блоков и которые упоминаются в данном документе как часть указателя ресурсного блока и часть указателя объединения. Часть указателя объединения также упоминается как дополнительное поле подполя выделения ресурсных блоков. Указатель ресурсного блока используется для указания ресурсного блока, соответствующего подполю выделения ресурсных блоков, и указатель объединения используется для указания взаимосвязи объединения между одним ресурсным блоком и другим ресурсным блоком. Таблица 2 включает в себя запись, указывающую выделение RU, превышающего или равного 106-тональному RU, нулевой – шестнадцатой STA.
В частности, со ссылкой на таблицу 2, часть указателя ресурсного блока в подполе выделения ресурсных блоков может быть 8-битовой двоичной строкой (B7 B6 B5 B4 B3 B2 B1 B0), соответствующей порядковому номеру записи в первом столбце в таблице 2. Например, указатель ресурсного блока, соответствующий записи 0, равен 00000000, указатель ресурсного блока, соответствующий записи 1, равен 00000001, и указатель ресурсного блока, соответствующий записи 2, равен 00000010. Указатель ресурсного блока, соответствующий оставшейся записи может быть аналогичным, и в данном случае примеры не приводятся поочередно. Указатель ресурсного блока для каждой записи и соответствующий указатель объединения могут рассматриваться как один индекс.
Часть указателя объединения в подполе выделения ресурсных блоков представляет собой запись, соответствующую части указания ресурсных блоков во втором столбце. Строка, в которой расположены запись, соответствующая части указателя ресурсного блока, и запись, соответствующая части указания объединения, соответственно, указывает размер и местоположение одного или более ресурсных блоков, соответствующих 20 МГц, для передачи подполя выделения ресурсных блоков.
Ресурсный блок, меньший, чем 106-тональный RU, используется для выделения только одной STA, и ресурсный блок, больший или равный 106-тональному RU, может использоваться для выделения одной или более STA. В стандарте 802.11be ресурсный блок, больший или равный 106-тональному RU, может быть выделен максимум шестнадцати STA.
Каждый ресурсный блок, указанный в подполе выделения ресурсных блоков, соответствующем каждой записи в записях 0-15 части указателя ресурсного блока, используется для выделения только одной STA. Другими словами, каждый ресурсный блок, указанный в подполе выделения ресурсных блоков, соответствующем каждой записи в записях 0-15 указателя ресурсного блока, меньше, чем 106-тональный RU.
Один или более ресурсных блоков, указанных в подполе выделения ресурсных блоков, соответствующем каждой записи, элементы 16-255 части указания ресурсных блоков включают в себя по меньшей мере один ресурсный блок, больший или равный 106-тональному RU. В одном или более ресурсных блоках, указанных в подполе выделения ресурсных блоков, соответствующем каждой записи в записях 16-255 указателя ресурсного блока, по меньшей мере один ресурсный блок может использоваться для выделения множеству STA.
Как показано в таблице 2, часть указателя ресурсного блока подполя выделения ресурсных блоков имеет 8 битов (B7 B6 B5 B4 B3 B2 B1 B0), и его часть указателя объединения имеет 2 бита (B1 B0). Часть указателя ресурсного блока включает в себя всего 256 записей, и каждая запись части указателя ресурсного блока соответствует четырем записям части указатели объединения.
Указатель 00 объединения указывает то, что RU не объединен с другим RU. В этом случае для записи 0 – записи 115 в таблице 2, если указатель объединения равен 00, содержание, указанное в записи 0 – записи 115, совпадает с записью 0 – записью 115 в таблице 1, предусмотренной в стандарте 802.11.
Для маленького RU указатель 01 объединения указывает то, что RU объединен с непрерывным низкочастотным RU в мульти-RU в порядке возрастания частот. Например, для записи 2 в таблице 2, если указатель объединения равен 01, это указывает то, что 26-тональный RU с номером 8 объединен с низкочастотным 52-тональным RU слева в мульти-RU.
Указатель 10 объединения указывает то, что RU объединен с непрерывным высокочастотным RU в мульти-RU в порядке возрастания частот.
Указатель 11 объединения указывает то, что в RU, соответствующих подполю выделения ресурсных блоков, один RU объединен с непрерывным высокочастотным RU в мульти-RU в порядке возрастания частот, и другой RU объединен с непрерывным низкочастотным RU в мульти-RU. Например, для записей 40-47 в таблице 2, если указатель объединения равен 11, это указывает то, что 26-тональный RU с номером 2 объединен с непрерывным высокочастотным 52-тональным RU справа в мульти-RU, и указывает то, что 106-тональный RU с номером 6 объединен с непрерывным низкочастотным 26-тональным RU слева в мульти-RU.
Конечно, в другом варианте осуществления значения указателей 01, 10 и 11 объединения могут быть заменены местами.
Например, указатель 01 объединения может указывать на то, что в RU, соответствующих подполю выделения ресурсных блоков, один RU объединен с непрерывным высокочастотным RU в мульти-RU в порядке возрастания частот, и другой RU объединен с непрерывным низкочастотным RU в мульти-RU. Указатель 10 объединения указывает то, что RU объединен с непрерывным низкочастотным RU в мульти-RU в порядке возрастания частот. Указатель 11 объединения указывает то, что RU объединен с непрерывным высокочастотным RU в мульти-RU в порядке возрастания частот.
В качестве другого примера, указатель 01 объединения указывает то, что RU объединен с непрерывным высокочастотным RU в мульти-RU в порядке возрастания частот. Указатель 10 объединения указывает то, что в RU, соответствующих подполю выделения ресурсных блоков, один RU объединен с непрерывным высокочастотным RU в мульти-RU в порядке возрастания частот, и другой RU объединен с непрерывным низкочастотным RU в мульти-RU. Указатель 11 объединения указывает то, что RU объединен с непрерывным низкочастотным RU в мульти-RU в порядке возрастания частот.
В данном варианте осуществления настоящей заявки имеется множество ограничивающих условий для объединения множества RU. Одно ограничивающее условие включает в себя:
1. Маленький RU не объединяется с большим RU. 2. Объединение между маленькими RU не пересекает 20 МГц (объединение RU маленького размера не должно пересекать границу канала 20 МГц). 3. Объединение между маленькими RU должна быть непрерывным (или смежным). Исходя из вышеупомянутого ограничения, объединение между маленькими RU может быть объединением одного 52-тонального RU и одного 26-тонального RU, непрерывных в пределах 20 МГц, или объединением одного 106-тонального RU и одного 26-тонального RU, которые являются непрерывными в пределах 20 МГц. Местоположения одного 52-тонального RU и одного 26-тонального RU, которые являются непрерывными в пределах 20 МГц, могут быть такими, что 52-тональный RU расположен слева от 26-тонального RU, или могут быть такими, что 52-тональный RU расположен справа от 26-тонального RU. Местоположения одного 106-тонального RU и одного 26-тонального RU, которые являются непрерывными в пределах 20 МГц, могут быть такими, что 106-тональный RU расположен слева от 26-тонального RU, или могут быть такими, что 106-тональный RU расположен справа от 26-тонального RU. Способ объединения RU с условием ограничения может упоминаться как способ объединения RU с ограничениями. В способе объединения RU с ограничениями учитывается баланс между гибкостью объединения и выигрышем, обеспечиваемым объединением, поэтому объединение множества RU является более подходящим и менее сложным. Конечно, способ объединения RU может не включать в себя никаких ограничивающих условий, то есть любые RU могут объединяться друг с другом. В этом случае способ объединения может упоминаться как способ неограниченного объединения RU.
В таблице 2 добавлена запись, указывающая объединение между большими RU. Например, для записи 13 – записи 255, когда указатель объединения равен 10, это может указывать на объединение между большими RU.
Для простоты понимания ниже приводится подробное описание содержания, указанного в некоторых записях в таблице 2.
Запись 113 указателя ресурсного блока в таблице 2 указывает 242-тональный RU и указывает то, что 242-тональный RU не выделяется STA, приостановившей обслуживание в сегменте частотной области, в котором расположены 20 МГц. Указатель 00 объединения, соответствующий записи 113 указателя ресурсного блока, указывает то, что 242-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий записи 113 указателя ресурсного блока, указывает 242+484 мульти-RU, непрерывный в пределах 80 МГц, и указывает то, что 242+484 мульти-RU получается путем объединения 242-тонального RU и 484-тонального RU. [00273] Запись 114 указателя ресурсного блока в таблице 2 указывает 484-тональный RU и указывает то, что 484-тональный RU не выделяется STA, приостановившей обслуживание в сегменте частотной области, в котором расположены 20 МГц. Указатель 00 объединения, соответствующий записи 114 указателя ресурсного блока, указывает то, что 484-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий записи 114 указателя ресурсного блока, указывает 484+242 мульти-RU, непрерывный в пределах 80 МГц, и указывает то, что 484+242 мульти-RU получается путем объединения 484-тонального RU и 242-тонального RU. Указатель 10 объединения, соответствующая записи 114 указателя ресурсного блока, указывает то, что мульти-RU 484+242, прерывистый в пределах 80 МГц, и указывает то, что мульти-RU 484+242 получается путем объединения 484-тонального RU и 242-тонального RU. Указатель 11 объединения, соответствующий записи 114 указателя ресурсного блока, указывает 484+996 мульти-RU, непрерывный в пределах 160 МГц, и указывает то, что 484+996 мульти-RU получается путем объединения 484-тонального RU и 996-тонального RU.
Запись 115 указателя ресурсного блока в таблице 2 указывает 996-тональный RU и указывает то, что 996-тональный RU не выделяется STA, приостановившей обслуживание в сегменте частотной области, в котором расположены 20 МГц. Указатель 01 объединения, соответствующий записи 115 указателя ресурсного блока, указывает 996+484 мульти-RU, непрерывный в пределах 160 МГц, и указывает то, что 996+484 мульти-RU получается путем объединения 996-тонального RU и 484-тонального RU. Указатель 10 объединения, соответствующая записи 115 указателя ресурсного блока, указывает то, что 996+484 мульти-RU, прерывистый в пределах 160 МГц, и указывает то, что 996+484 мульти-RU получается путем объединения 996-тонального RU и 484-тонального RU. Указатель объединения 11, соответствующая записи 115 указателя ресурсного блока, указывает 996+2*996 мульти-RU, непрерывный в пределах 320 МГц, и указывает то, что 996+2*996 мульти-RU получается путем объединения 996-тонального RU и 2*996-тонального RU.
Запись 116 указателя ресурсного блока в таблице 2 указывает 2*996-тональный RU и указывает то, что 2*996-тональный RU не выделяется STA, приостановившей обслуживание в сегменте частотной области, в котором расположены 20 МГц. Указатель 00 объединения, соответствующий записи 116 указателя ресурсного блока, указывает то, что RU 2Ч996-тональный не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий записи 116 указателя ресурсного блока, указывает 2*996+996-тональный мульти-RU, непрерывный в пределах 320 МГц, и указывает то, что 2*996+996-тональный мульти-RU получен путем объединения 2*996-тонального RU и 996-тональнго RU. Указатель 10 объединения, соответствующий записи 116 указателя ресурсного блока, указывает 2*996+996-тональный мульти-RU, прерывистый в пределах 320 МГц, и указывает то, что 2*996+996-тональный мульти-RU получается путем объединения 2*996-тональнго RU и 996-тональнго RU.
Записи 192-207 указателя ресурсного блока в таблице 2 указывают 242-тональный RU, и записи 192-207 отдельно указывают то, что 242-тональный RU выделяется первой – шестнадцатой STA. Указатель 00 объединения, соответствующий любой из записей 192-207 указателя ресурсного блока, указывает то, что 242-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 192-207 указателя ресурсного блока, указывает 242+484 мульти-RU, непрерывный в пределах 80 МГц, и указывает то, что 242+484 мульти-RU получается путем объединения 242-тонального RU и 484-тональнго RU.
Записи 208-223 указателя ресурсного блока в таблице 2 указывают 484-тональный RU, и записи 208-223 отдельно указывают то, что 484-тональный RU выделяется первой – шестнадцатой STA. Указатель 00 объединения, соответствующий любой из записей 208-223 указателя ресурсного блока, указывает то, что 484-тональным RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 208-223 указателя ресурсного блока, указывает 484+242 мульти-RU, непрерывный в пределах 80 МГц, и указывает то, что 484+242 мульти-RU получается путем объединения 484-тонального RU и 242-тонального RU. Указатель 10 объединения, соответствующий любой из записей 208-223 указателя ресурсного блока, указывает то, что мульти-RU 484+242 являются прерывистыми в пределах 80 МГц, и указывает то, что 484+242 мульти-RU получается путем объединения 484-тонального RU и 242-тонального RU. Указатель 11 объединения, соответствующий любой из записей 208-223 указателя ресурсного блока, указывает 484+996 мульти-RU, непрерывный в пределах 160 МГц, и указывает то, что 484+996 мульти-RU получается путем объединения 484-тонального RU и 996-тонального RU.
Записи 224-239 указателя ресурсного блока в таблице 2 указывают 996-тональный RU, и записи 224-239 отдельно указывают то, что 996-тональный RU выделяется первой – шестнадцатой STA. Указатель 00 объединения, соответствующий любой из записей 224-239 указателя ресурсного блока, указывает то, что 996-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 224-239 указателя ресурсного блока, указывает 996+484 мульти-RU, непрерывный в пределах 160 МГц, и указывает то, что 996+484 мульти-RU получается путем объединения 996-тонального RU и 484-тонального RU. Указатель 10 объединения, соответствующий любой из записей 224-239 указателя ресурсного блока, указывает то, что 996+484 мульти-RU, прерывистый в пределах 160 МГц, и указывает то, что 996+484 мульти-RU получается путем объединения 996-тонального RU и 484-тонального RU. Указатель объединения 11, соответствующий любой из записей 224-239 указателя ресурсного блока, указывает 996+2*996 мульти-RU, непрерывный в пределах 320 МГц, и указывает то, что 996+2*996 мульти-RU получается путем объединения 996-тонального RU и 2*996-тональнго RU.
Записи 240-255 указателя ресурсного блока в таблице 2 указывают 2Ч996-тональный RU, и записи 240-255 отдельно указывают то, что 2Ч996-тональный RU выделяется первой – шестнадцатой STA. Указатель 00 объединения, соответствующий любой из записей 240-255 указателя ресурсного блока, указывает то, что 2Ч996-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 240-255 указателя ресурсного блока, указывает 2*996+996-тональный мульти-RU, непрерывный в пределах 320 МГц, и указывает то, что 2*996+996-тональный мульти-RU получается путем объединения 2*996-тонального RU и 996-тонального RU. Указатель 10 объединения, соответствующий любой из записей 240-255 указателя ресурсного блока, указывает 2*996+996-тональный мульти-RU, прерывистый в пределах 320 МГц, и указывает то, что 2*996+996-тональный мульти-RU RU получается путем объединения 2*996-тонального RU и 996-тонального RU.
Таким образом, подполе выделения ресурсных блоков указывает выделение RU с использованием каждой записи в таблице 2, предоставленной в данном варианте осуществления настоящей заявки, и может указывать шестнадцать 16 STA. В дополнение к этому, в этом способе указания структура подполя выделения ресурсных блоков является более ясной и простой. Указатель ресурсного блока используется для указания выделения ресурсного блока и количества соответствующих STA. Указатель объединения используется для указания только объединения, в некоторых случаях не предоставляет указатель, и в некоторых других случаях указывает количество пользователей.
Приведенный выше вариант осуществления, соответствующий фиг.7A, может альтернативно применяться к сценарию, в котором множество RU выделяются одной STA. В этом сценарии подполе выделения ресурсных блоков в предыдущем варианте осуществления, соответствующем фиг.7A, может предоставить указатель, используя запись в таблице 2. Например, на фиг.12 показано схематичное представление сценария выделения ресурсных блоков согласно варианту осуществления настоящей заявки. Как показано на фиг.12, полоса пропускания канала для передачи PPDU равна 320 МГц, и полоса пропускания канала для передачи PPDU разделена на четыре сегмента частотной области. В порядке возрастания частот первый сегмент частотной области представляет собой первую полосу частот 80 МГц, второй сегмент частотной области представляет собой вторую полосу частот 80 МГц, третий сегмент частотной области представляет собой третью полосу частот 80 МГц, и четвертый сегмент частотной области представляет собой четвертую полосу частот 80 МГц. В данном варианте осуществления первое поле сигнализации, переданном в первом сегменте частотной области, и второе поле сигнализации, переданном во втором сегменте частотной области, специально используются в качестве примера для описания. Поля сигнализации, передаваемые в третьем сегменте частотной области и четвертом сегменте частотной области, не перечислены один за другим в данном варианте осуществления.
Фактический случай выделения ресурсных блоков в пределах 320 МГц выглядит следующим образом: в порядке возрастания частот первые 80 МГц соответствуют одному 484+242 мульти-RU и одному 242-тональному RU. 484+242 мульти-RU выделяется трем STA, приостановившим обслуживание в первом сегменте частотной области, и 242-тональный RU выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. 20 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, который выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. 20 МГц со второй самой низкой частотой во вторых 80 МГц соответствуют девяти 26-тональным RU, которые выделяются девяти STA, приостановившим обслуживание во втором сегменте частотной области. 40 МГц с самой высокой частотой во вторых 80 МГц соответствуют 484-тональному RU, который выделяется одной STA, приостановившей обслуживание во втором сегменте частотной области. Для краткости третьи 80 МГц и четвертые 80 МГц не показаны.
Подполе выделения ресурсных блоков в первом поле сигнализации, передаваемом в первом сегменте частотной области, предоставляет указатель следующим образом: первые 80 МГц соответствуют одному 484+242 мульти-RU и одному 242-тональному RU, количество полей, соответствующих мульти-RU 484+242, равно 3 в части специфичного для пользователя поля, и количество пользовательских полей, соответствующих 242-тональному RU, равно 1 в части специфичного для пользователя поля; 20 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, и количество пользовательских полей, соответствующих 242-тональному RU, равно 1 в части специфичного для пользователя поля; и один 242-тональный RU, соответствующий вторым 20 МГц во вторых 80 МГц, и один 484-тональный RU, соответствующий 40 МГц с самой высокой частотой во вторых 80 МГц, объединяются в мульти-RU, и количество пользовательских полей, соответствующих мульти-RU, равно 0 в части специфичного для пользователя поля.
В этом случае подполе выделения ресурсных блоков, соответствующее первым 20 МГц в первых 80 МГц, может указывать, используя указатель 01 объединения и запись (то есть 1100y3y2y1y0=11010001), которая указывает 484-тональный RU и количество 2 пользователей в записях с 208-223 (1100y3y2y1y0) в таблице 2, то, что 484-тональный RU объединен с 242-тональным RU (а именно с 242-тональным RU, соответствующим 20 МГц с самой низкой частотой во вторых 40 МГц в первых 80 МГц), непрерывным в пределах 80 МГц в 484+242 мульти-RU, и количество пользовательских полей, соответствующих 484+242 мульти-RU, равно 2. Подполе выделения ресурсных блоков, соответствующее второму 20 МГц в первых 80 МГц может указывать, используя указатель 01 объединения и запись (то есть 1100y3y2y1y=11010000), которая указывает 484-тональный RU и количество пользователей 1 в записях с 208-223 (1100y3y2y1y) в таблице 2 то, что 484-тональный RU объединен с 242-тональным RU (а именно с 242-тональным RU, соответствующим 20 МГц с самой низкой частотой во вторых 40 МГц в первых 80 МГц), непрерывным в пределах 80 МГц в 484+242 мульти-RU, и количество пользовательских полей, соответствующих 484+242 мульти-RU, равно 1. Аналогичным образом, подполе выделения ресурсных блоков, соответствующее третьим 20 МГц в первых 80 МГц, может указывать, используя указатель 01 объединения и запись, которая указывает 242-тональный RU и количество 0 пользователей в записях 192-207 (1100y3y2y1y0) в таблице 2, то, что 242-тональный RU объединен с 484-тональным RU (а именно с 484-тональным RU, соответствующим первым 20 МГц и вторым 20 МГц в первых 80 МГц), непрерывным в пределах 80 МГц, в 242+484 мульти-RU, и количество пользовательских полей, соответствующих 242+484 мульти-RU, равно 0. Можно узнать, что подполе выделения ресурсных блоков соответствует первым 20 МГц, подполе выделения ресурсных блоков соответствует вторым 20 МГц, и подполе выделения ресурсных блоков, соответствующее третьему 20 МГц указывают то, что всего имеется три пользовательских поля, соответствующих 484+242 мульти-RU.
Подполе выделения ресурсных блоков, которое соответствует вторым 20 МГц во вторых 80 МГц и которое включено в поле сигнализации, PPDU, передаваемого в первом сегменте частотной области, может указывать, используя запись 113 указателя ресурсного блока в таблице 2 и указатель 10 объединения, соответствующий записи 113, то, что RU, соответствующий частоте 20 МГц, является 242-тональным RU, указывать то, что 242-тональный RU объединен с 484-тональным RU (а именно с 484-тональным RU, соответствующим 40 МГц с самой высокой частотой во вторых 80 МГц), непрерывных в пределах 80 МГц с несколькими RU, и указывать то, что количество пользовательских полей, соответствующих мульти-RU, равно 0. Подполя выделения ресурсных блоков, соответствующие третьим 20 МГц и четвертым 20 МГц во вторых 80 МГц, могут указывать, используя запись 114 указателя ресурсного блока в таблице 2 и указатель 01 объединения, соответствующий записи 114, что RU, соответствующий каждому 20 МГц это 484-тональный RU, указывать то, что 484-тональный RU объединен с 242-тональным RU (а именно с 242-тональным RU, соответствующим вторым 20 МГц во вторых 80 МГц), непрерывным в пределах 80 МГц, в мульти-RU, и указывать то, что количество пользовательских полей, соответствующих мульти-RU, равно 0.
Подполе выделения ресурсных блоков в предыдущем варианте осуществления, соответствующем фиг.7A, предоставляет указатель не только с использованием приведенного выше примера записи в таблице 2, и может предоставлять указатель с использованием другой записи в таблице 2 на основе фактического случая выделения RU в другом варианте осуществления. В настоящей заявке запись, специально используемая в подполе выделения ресурсных блоков для предоставления указания, не ограничивается особым образом.
В дополнение к этому, подполе выделения ресурсных блоков в варианте осуществления, соответствующем фиг.7A, предоставляет указатель не только способом указания множества RU, показанным в таблице 2. Возможна и другая реализация способа указания мульти-RU.

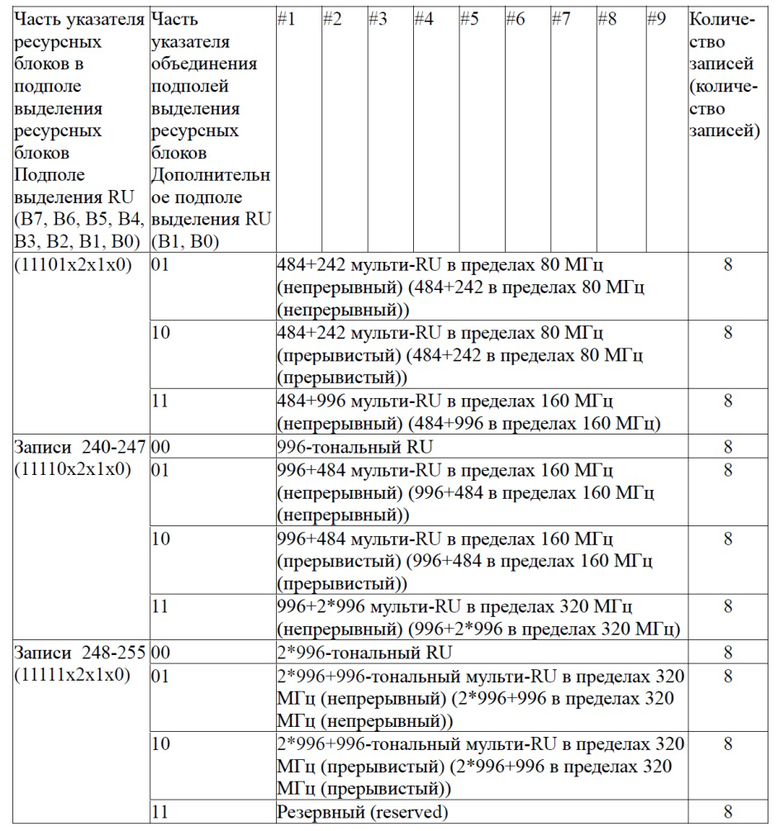

Например, в другой возможной реализации записи 192-255 указателя ресурсного блока в таблице 2 могут быть заменены записями 192-225 указателя ресурсного блока в таблице 3. Таблица 3 включает в себя запись, указывающую выделение RU, превышающего или равного 106-тональному RU, первой – шестнадцатой STA.
Записи 192-199 указателя ресурсного блока в таблице 3 указывают 242-тональный RU, и записи 192-199 отдельно указывают то, что 242-тональный RU выделяется от одной до восьми STA. Указатель 00 объединения, соответствующий любой из записей 192-199 указателя ресурсного блока, указывает то, что 242-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 192-199 указателя ресурсного блока, указывает то, что 242-тональным RU объединен с 484-тональным RU в мульти-RU, непрерывный в пределах RU в пределах 80 МГц.
Записи 200-207 указателя ресурсного блока в таблице 3 указывают 484-тональный RU, и записи 200-207 отдельно указывают то, что 484-тональный RU выделяется от одной до восьми STA. Указатель 00 объединения, соответствующий любой из записей 200-207 указателя ресурсного блока, указывает то, что 484-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 200-207 указателя ресурсного блока, указывает то, что 484-тональный RU объединен с 242-тональным RU в мульти-RU, непрерывный в пределах 80 МГц. Указатель 10 объединения, соответствующий любой из записей 200-207 указателя ресурсного блока, указывает то, что 484-тональный RU объединен с 242-тональным RU в мульти-RU, прерывистый в пределах 80 МГц. Указатель 11 объединения, соответствующий любой из записей 200-207 указателя ресурсного блока, указывает то, что 484-тональный RU объединен с 996-тональным RU в мульти-RU, непрерывный в пределах 160 МГц.
Записи 208-215 указателя ресурсного блока в таблице 3 указывают 996-тональный RU, и записи 208-215 отдельно указывают то, что 996-тональный RU выделяется от одной до восьми STA. Указатель 00 объединения, соответствующий любой из записей 208-215 указателя ресурсного блока, указывает то, что 996-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 208-215 указателя ресурсного блока, указывает то, что 996-тональный RU объединен с 484-тональным RU в мульти-RU, непрерывный в пределах 160 МГц. Указатель 10 объединения, соответствующий любой из записей 208-215 указателя ресурсного блока, указывает то, что 996-тональный RU объединен с 484-тональным RU в мульти-RU, прерывистый в пределах 160 МГц. Указатель 11 объединения, соответствующий любой из записей 208-215 указателя ресурсного блока, указывает то, что 996-тональный RU объединен с 2*996-тональным RU в мульти-RU, непрерывный в пределах 320 МГц.
Записи 216-223 указателя ресурсного блока в таблице 3 указывают 2Ч996-тональный RU, и записи 216-223 отдельно указывают то, что 2Ч996-тональный RU выделяется от одной до восьми STA. Указатель 00 объединения, соответствующий любой из записей 216-223 указателя ресурсного блока, указывает то, что 2Ч996-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 216-223 указателя ресурсного блока, указывает то, что 2Ч996-тональный RU объединен с 996-тональным RU в мульти-RU, непрерывный в пределах RU в пределах 320 МГц. Указатель 10 объединения, соответствующий любой из записей 216-223 указателя ресурсного блока, указывает то, что 2Ч996-тональный RU объединен с 996-тональным RU в мульти-RU, прерывистый в пределах 320 МГц. Указатель 11 объединения, соответствующий любой из записей 216-223 указателя ресурсного блока, является резервным.
Записи 224-231 указателя ресурсного блока в таблице 3 указывают 242-тональный RU, и записи 224-231 отдельно указывают то, что 242-тональный RU выделяется девятой - шестнадцатой STA. Указатель 00 объединения, соответствующий любой из записей 224-231 указателя ресурсного блока, указывает то, что 242-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 224-231 указателя ресурсного блока, указывает то, что 242-тональный RU объединен с 484-тональным RU в мульти-RU, непрерывный в пределах 80 МГц.
Записи 232-239 указателя ресурсного блока в таблице 3 указывают 484-тональный RU, и записи 232-239 отдельно указывают то, что 484-тональный RU выделяется девятой – шестнадцатой STA. Указатель 00 объединения, соответствующий любой из записей 232-239 указателя ресурсного блока, указывает то, что 484-тональным RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 232-239 указателя ресурсного блока, указывает то, что 484-тональный RU объединен с 242-тональным RU в мульти-RU, непрерывный в пределах 80 МГц. Указатель 10 объединения, соответствующий любой из записей 232-239 указателя ресурсного блока, указывает то, что 484-тональный RU объединен с 242-тональным RU в мульти-RU, прерывистый в пределах 80 МГц. Указатель 11 объединения, соответствующий любой из записей 232-239 указателя ресурсного блока, указывает то, что 484-тональный RU объединен с 996-тональным RU в мульти-RU, непрерывный в пределах 160 МГц.
Записи 240-237 указателя ресурсного блока в таблице 3 указывают 996-тональный RU, и записи 240-237 отдельно указывают то, что 996-тональный RU выделяется девятой – шестнадцатой STA. Указатель 00 объединения, соответствующий любой из записей 240-237 указателя ресурсного блока, указывает то, что 996-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 240-237 указателя ресурсного блока, указывает то, что 996-тональный RU объединен с 484-тональным RU в мульти-RU, непрерывный в пределах 160 МГц. Указатель 10 объединения, соответствующий любой из записей 240-237 указателя ресурсного блока, указывает то, что 996-тональный RU объединен с 484-тональным RU в мульти-RU, прерывистый в пределах 160 МГц. Указатель 11 объединения, соответствующий любой из записей 240-237 указателя ресурсного блока, указывает то, что 996-тональный RU объединен с 2*996-тональным RU в мульти-RU, непрерывный в пределах 320 МГц.
Записи 248-255 указателя ресурсного блока в таблице 3 указывают 2Ч996-тональный RU, и записи 248-255 отдельно указывают то, что 2Ч996-тональный RU выделяется девятой – шестнадцатой STA. Указатель 00 объединения, соответствующий любой из записей 248-255 указателя ресурсного блока, указывает то, что 2Ч996-тональный RU не объединен с другим RU в мульти-RU. Указатель 01 объединения, соответствующий любой из записей 248-255 указателя ресурсного блока, указывает то, что 2Ч996-тональный RU объединен с 996-тональным RU в мульти-RU, непрерывный в пределах RU в пределах 320 МГц. Указатель 10 объединения, соответствующий любой из записей 248-255 указателя ресурсного блока, указывает то, что 2Ч996-тональный RU объединен с 996-тональным RU в мульти-RU, прерывистый в пределах 320 МГц. Указатель 11 объединения, соответствующий любой из записей 248-255 указателя ресурсного блока, является резервным.
Подполе выделения ресурсных блоков в предыдущем варианте осуществления, соответствующем фиг.5 или фиг.7A, может предоставить указатель с использованием записи в таблице 3. Конкретная выбранная запись может быть определена на основе случая выделения RU.
Данный вариант осуществления настоящей заявки дополнительно предусматривает решение для указания RU с использованием объединения. Подполе выделения ресурсных блоков включает в себя указатель ресурсного блока и часть 2-х битового указателя объединения. Указатели объединения во всех подполях выделения ресурсных блоков, соответствующих большому RU, осуществляют взаимодействие для того, чтобы указать случай объединения большого RU. STA определяет случай объединения одного большого RU на основе указателей объединения во всех подполях выделения ресурсных блоков, соответствующих большому RU, и узнает о конкретном местоположении объединения мульти-RU. Запись части указателя ресурсного блока в любой из предыдущих таблицы 1, таблицы 2 или таблицы 3 может использоваться для части указателя ресурсного блока.
Решение для указания RU с использованием объединения может быть применено к способу передачи данных в варианте осуществления настоящей заявки, и способ передачи данных включает в себя:
AP вырабатывает поле сигнализации PPDU, где поле сигнализации включает в себя по меньшей мере два подполя выделения ресурсных блоков, соответствующие одному мульти-RU, мульти-RU получается путем объединения по меньшей мере двух RU, включенных в полосу пропускания канала для передачи PPDU, каждое подполе выделения ресурсных блоков по меньшей мере в двух подполях выделения ресурсных блоков включает в себя часть указателя и часть указателя объединения, и части указания объединения по меньшей мере в двух подполях выделения ресурсных блоков указывают то, что по меньшей мере два RU объединены в мульти-RU.
AP отправляет поле сигнализации.
Соответственно, STA принимает поле сигнализации, чтобы получить по меньшей мере два подполя выделения ресурсных блоков в поле сигнализации.
Со ссылкой на таблицу 4, ниже приводится подробное описание вышеупомянутого решения для обеспечения указателя с использованием объединения.
Обращаясь к таблице 4, 242-тональный RU соответствует одному подполю выделения ресурсного блока, то есть 242-тональный RU соответствует одному 2-битовому указателю объединения. Как показано в таблице 4, указатель 00 объединения указывает то, что объединение не выполняется. Указатель 01 объединения указывает то, что 242-тональный RU и 484-тональный RU объединены в пределах 80 МГц в один мульти-RU. Оставшийся указатель объединения (например, 11) может использоваться в качестве резервной записи для указания другого случая объединения RU или указания другой информации.
484-тональный RU соответствует двум подполям выделения ресурсных блоков, то есть 484-тональный RU соответствует двум 2-битовым указателям объединения. Как показано в таблице 4, два указателя 00 и 00 объединения указывают то, что объединение не выполняется. Два указателя 00 объединения и 01 указывают то, что 484-тональный RU и 242-тональный RU объединены в пределах 80 МГц в один в мульти-RU, непрерывный в пределах 80 МГц. Два указателя 00 объединения и 10 указывают то, что 484-тональный RU и 242-тональный RU объединены в пределах 80 МГц в один мульти-RU, прерывистый в пределах 80 МГц. Оставшаяся комбинация указателей объединения (такая как 10 и 10, и 10 и 11) может использоваться в качестве резервной записи для указания другого случая объединения RU или указания другой информации.
996-тональный RU соответствует четырем подполям выделения ресурсных блоков, то есть 996-тональный RU соответствует четырем 2-битовым указателям объединения. Как показано в таблице 4, четыре указателя 00, 00, 00 и 00 объединения указывают то, что объединение не выполняется. Четыре указателя 00, 00, 00 и 01 объединения указывают то, что 996-тональный RU и 484-тональный RU объединяются в пределах 160 МГц в один мульти-RU, непрерывный в пределах 160 МГц. Четыре указателя 00, 00, 00 и 10 объединения указывают то, что 996-тональный RU и 484-тональный RU объединяются в пределах 160 МГц в один мульти-RU, прерывистый в пределах 160 МГц. Оставшаяся комбинация указателей объединения (такая как четыре 10 и четыре 11) может использоваться в качестве резервной записи для указания другого случая объединения RU или указания другой информации.
Таблица 4
Подполе выделения ресурсных блоков в предыдущем варианте осуществления, соответствующем фиг.7A, может предоставить указатель, используя запись в таблице 4. Например, на основе примера, соответствующего фиг.12, фактический случай выделения ресурсных блоков на частоте 320 МГц выглядит следующим образом: В порядке возрастания частот первые 80 МГц соответствуют одному 484+242 мульти-RU и одному 242-тональному RU. 484+242 мульти-RU выделяется трем STA, приостановившим обслуживание в первом сегменте частотной области, и 242-тональный RU выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. 20 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, который выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. 20 МГц со второй самой низкой частотой во вторых 80 МГц соответствуют девяти 26-тональным RU, которые выделяются девяти STA, приостановившим обслуживание во втором сегменте частотной области. 40 МГц с самой высокой частотой во вторых 80 МГц соответствуют 484-тональному RU, который выделяется одной STA, приостановившей обслуживание во втором сегменте частотной области.
В этом случае указатели ресурсных блоков в подполях выделения ресурсных блоков первых 20 МГц и вторых 20 МГц в первых 80 МГц указывают 484-тональный RU. Указатель объединения в подполе выделения ресурсных блоков первых 20 МГц и указатель объединения в подполе выделения ресурсных блоков вторых 20 МГц могут быть, соответственно, равны 00 и 01. В этом случае два указателя объединения осуществляют взаимодействие таким образом, чтобы совместно указывать 484 +242 мульти-RU. Указатель ресурсного блока в подполе выделения ресурсных блоков третьей полосы частот 20 МГц в первых 80 МГц указывает 242-тональный RU, и указатель объединения равен 01. В этом случае подполе выделения ресурсных блоков указывает то, что третьи 20 МГц соответствуют 242+484 мульти-RU.
Данный вариант осуществления настоящей заявки дополнительно предусматривает решение для указания RU с использованием объединения.
Настоящая заявка предоставляет способ указания ресурсного блока с использованием объединения и устройства связи. Способ включает в себя: определение блока данных протокола физического уровня (PPDU), где PPDU включает в себя поле сигнализации, поле сигнализации включает в себя подполе выделения ресурсных блоков и указатель объединения, соответствующий подполю выделения ресурсного блока, подполе выделения ресурсных блоков указывает множество ресурсных блоков, и указатель объединения используется для указания информации объединения множества ресурсных блоков; и отправку PPDU. В способе, представленном в настоящей заявке, может осуществляться поддержка одного или более пользователей при передаче данных с использованием множества непрерывных или прерывистых RU, и случай объединения множества RU указывается пользователю для повышения гибкости выделения RU системы и улучшения использование спектра системы.
Подполе выделения ресурсных блоков включает в себя указатель ресурсного блока и 2-х битовый указатель объединения. Указатели объединения, которые передаются по одному каналу содержания и которые находятся во всех подполях выделения ресурсных блоков, соответствующих одному большому RU, взаимодействуют для указания случая объединения большого RU. Указатели объединения, которые передаются по двум каналам и которые находятся в множестве подполей выделения ресурсных блоков, используемых для указания одного большого RU, являются одинаковыми. Таким образом, STA может определить случай объединения одного большого RU на основе указателей объединения, которые передаются по одному каналу содержания и которые находятся во всех подполях выделения ресурсных блоков, соответствующих большому RU.
Например, один 996-тональный RU соответствует четырем подполям выделения ресурсных блоков, которые, соответственно, являются подполем 1 выделения ресурсных блоков и подполем 4 выделения ресурсных блоков. Указатель объединения, который передается по CC1 и который находится в подполе 1 выделения ресурсных блоков, является таким же, как и указатель объединения, который передается по CC2 и который находится в подполе 2 выделения ресурсных блоков. Указатель объединения, который передается по CC1 и который находится в подполе 3 выделения ресурсных блоков, является таким же, как и указатель объединения, который передается по CC2 и который находится в подполе 4 выделения ресурсных блоков.
В частности, со ссылкой на таблицу 5, 242-тональный RU соответствует одному подполю выделения ресурсных блоков, то есть 242-тональный RU соответствует одному 2-битовому указателю объединения. Как показано в таблице 4, указатель 00 объединения указывает то, что объединение не выполняется. Указатель 01 объединения указывает то, что 242-тональный RU и 484-тональный RU объединены в пределах 80 МГц в один мульти-RU. Оставшийся указатель объединения (например, 11) может использоваться в качестве резервной записи для указания другого случая объединения RU или указания другой информации.
484-тональный RU соответствует двум подполям выделения ресурсных блоков, то есть 484-тональный RU соответствует двум 2-битовым указателям объединения. Два указателя объединения, соответственно, передаются по CC1 и CC2. Два указателя объединения являются одинаковыми. Как показано в таблице 5, когда два указателя ресурсных блоков в двух подполях выделения ресурсных блоков, соответствующих RU, указывают 484-тональный RU, два указателя 00 и 00 объединения в двух подполях выделения ресурсных блоков, соответственно, передаются по каналам CC1 и CC2, и указатель 00 объединения в любом из CC указывает то, что объединение не выполняется; два указателя 01 и 01 объединения в двух подполях выделения ресурсных блоков, соответственно, передаются по CC1 и CC2, и указатель 01 объединения по любому из CC указывает то, что 484-тональный RU и 242-тональный RU объединены в пределах 80 МГц в один непрерывный мульти-RU в пределах 80 МГц; аналогичным образом, два указателя 10 объединения и 10 в подполях выделения двух ресурсных блоков, соответственно, передаются по CC1 и CC2, и указатель 10 объединения в любом из CC указывает то, что 484-тональный RU и 242-тональный RU объединены в пределах 80 МГц в один мульти-RU, прерывистый в пределах 80 МГц; и два указателя 11 и 11 объединения указывают то, что 484-тональным RU и 996-тональным RU объединены в один мульти-RU.
996-тональный RU соответствует четырем подполям выделения ресурсных блоков, то есть 996-тональный RU соответствует четырем 2-битовым указателям объединения. Четыре указателя объединения передаются, соответственно, по CC1 и CC2. Первый указатель объединения передается по CC1, второй указатель объединения передается по CC2, третий указатель объединения передается по CC1, и четвертый указатель объединения передается по CC2. Указатель первого объединения аналогичен указателю второго объединения. Третий указатель объединения аналогичен указателю четвертого объединения.
Когда все RU, указанные в частях указателя ресурсного блока в четырех подполях выделения ресурсных блоков, соответствующих одному RU, представляют собой 996-тональный RU, указатель объединения может быть представлен следующими случаями, но не ограничивается ими.
Четыре указателя объединения в четырех подполях выделения ресурсных блоков представляют собой 00, 00, 00 и 00, первое число 00 и третье число 00, которые передаются по CC1, указывают то, что объединение не выполняется, и второе число 00 и четвертое число 00, которые передаются по CC2, также указывают то, что объединение не выполняется. На практике, когда STA может принять два указателя 00 и 00 объединения по одному CC, STA может определить то, что объединение не выполняется.
Четыре указателя объединения в четырех подполях выделения ресурсных блоков представляют собой 00, 00, 01 и 01. Первые 00 и первые 01 передаются по CC1 и указывают то, что 996-тональный RU и 484-тональный RU объединяются в пределах 160 МГц в один мульти-RU непрерывный в пределах 160 МГц. Второе число 00 и второе число 01 передаются по CC2, и также указывают то, что 996-тональный RU и 484-тональный RU объединяются в пределах 160 МГц в один мульти-RU, непрерывный в пределах 80 МГц. Таким образом, STA может определить на основе указатели 00 объединения и 01 по одному CC, что 996-тональный RU и 484-тональный RU объединены в пределах 160 МГц в один мульти-RU, непрерывный в пределах 80 МГц.
Четыре указателя объединения в четырех подполях выделения ресурсных блоков представляют собой 00, 00, 10 и 10. Первое число 00 и первое число 10 передаются по CC1 и указывают то, что 996-тональный RU и 484-тональный RU объединяются в пределах 160 МГц в один мульти-RU, прерывистый в пределах 80 МГц. Второе число 00 и второе число 10 передаются по CC2 и указывают то, что 996-тональный RU и 484-тональный RU объединяются в пределах 160 МГц в один мульти-RU, прерывистый в пределах 80 МГц.
Оставшаяся комбинация указателей объединения (такая как четыре 10 и четыре 11) может использоваться в качестве резервной записи для указания другого случая объединения RU или указания другой информации.
Таблица 5
Подполе выделения ресурсных блоков в предыдущем варианте осуществления, соответствующем фиг.7A, может предоставлять указатель, используя запись в таблице 5. Например, на основе примера, соответствующего фиг.12, в порядке возрастания частот, фактический случай выделения ресурсного блока 320 МГц выглядит следующим образом: первые 80 МГц соответствуют одному 484+242 мульти RU и одному 242-тональному RU. 484+242 мульти-RU выделяется трем STA, приостановившим обслуживание в первом сегменте частотной области, и 242-тональный RU выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. 20 МГц с самой низкой частотой во вторых 80 МГц соответствуют одному 242-тональному RU, который выделяется одной STA, приостановившей обслуживание в первом сегменте частотной области. 20 МГц со второй самой низкой частотой во вторых 80 МГц соответствуют девяти 26-тональным RU, которые выделяются девяти STA, приостановившим обслуживание во втором сегменте частотной области. 40 МГц с самой высокой частотой во вторых 80 МГц соответствуют 484-тональному RU, который выделяется одной STA, приостановившей обслуживание во втором сегменте частотной области.
В этом случае указатели ресурсных блоков в подполях выделения ресурсных блоков первых 20 МГц и вторых 20 МГц в первых 80 МГц указывают 484-тональный RU. Указатель объединения в подполе выделения ресурсных блоков первых 20 МГц и указатель объединения в подполе выделения ресурсных блоков вторых 20 МГц равны 01. В этом случае любой указатель 01 объединения из двух указателей 01 объединения может независимо указывать 242+484 мульти-RU в пределах 80 МГц. Таким образом, когда подполе выделения ресурсных блоков первых 20 МГц и подполе выделения ресурсных блоков вторых 20 МГц, соответственно, передаются по двум CC, так как указатели объединения одинаковы, STA нужно только считать ресурсный блок, указывающий 484-тональный RU, и указатель 01 объединения, которые находятся в подполе выделения ресурсных блоков на одной из CC, и могут определить, что RU, указанный в подполе выделения ресурсных блоков, является 242+484 мульти-RU, непрерывным в пределах 80 МГц.
В предыдущих вариантах осуществления, представленных в настоящей заявке, способ, предусмотренный в вариантах осуществления настоящей заявки, описан отдельно с точки зрения точки доступа и станции. Для реализации функций в способе, предусмотренном в вариантах осуществления настоящей заявки, точка доступа и станция могут включать в себя аппаратную структуру и программный модуль, и вышеупомянутые функции могут быть реализованы в виде аппаратной структуры, программного модуля или аппаратной структуры плюс программного модуля. Функция из вышеперечисленных функций может быть реализована в виде аппаратной структуры, программного модуля или объединения аппаратной структуры и программного модуля.
На фиг.13 показано схематичное представление структуры устройства передачи данных согласно варианту осуществления настоящей заявки. Устройство 13 передачи данных включает в себя блок 1301 обработки и блок 1302 приемопередатчика.
Блок 1301 обработки выполнен с возможностью выработки поля сигнализации блока данных протокола физического уровня (PPDU), где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации передается в первом сегменте частотной области и включает в себя общее поле и пользовательское поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и пользовательское поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области; и количество пользовательских полей, соответствующих RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, представляет собой количество пользовательских полей, которые RU вносит в один канал содержания в пользовательском поле, и пользовательское поле представляет собой пользовательское поле, соответствующее приостановке станции в первом сегменте частотной области.
Блок 1302 приемопередатчика выполнен с возможностью отправки поля сигнализации в первом сегменте частотной области.
Таким образом, в поле сигнализации, переданном в первом сегменте частотной области, подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, но не указывает, на основе фактического случая выделения ресурсного блока, количество пользователей, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области для того, чтобы можно было упростить пользовательское поле. В части специфичного для пользователя поля, пользовательское поле, соответствующее RU, который не приостановил обслуживание в первом сегменте частотной области, можно исключить или упростить, поэтому количество служебных данных поля сигнализации PPDU можно уменьшить за счет уменьшения количества пользовательских полей.
Устройство 1300 передачи данных может быть устройством связи или точкой доступа, или устройство передачи данных может быть развернуто в устройстве связи или развернуто в точке доступа. Блок 1301 обработки устройства 1300 передачи данных может быть процессором, и блок 1302 приемопередатчика устройства 1300 передачи данных может быть приемопередатчиком.
Подробности реализации функций и технические эффекты каждого функционального блока устройства 1300 передачи данных, предусмотренного в этом варианте осуществления, смотри в описаниях соответствующих деталей способа, представленных в предыдущих вариантах осуществления способа. Подробности здесь повторно не описываются.
В некоторых вариантах осуществления подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, можно исключить пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, и способ указания подполя выделения ресурсных блоков упрощается, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления по меньшей мере два RU представляют собой RU, меньший, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
На фиг.14 показано схематичное представление структуры устройства передачи данных согласно варианту осуществления настоящей заявки. Данный вариант осуществления настоящей заявки дополнительно предусматривает устройство 1400 передачи данных, включающее в себя блок 1401 обработки и блок 1402 приемопередатчика.
Блок 1402 приемопередатчика выполнен с возможностью приема поля сигнализации блока данных протокола физического уровня (PPDU) в первом сегменте частотной области, где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации включает в себя общее поле и пользовательское поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и пользовательское поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области; и количество пользовательских полей, соответствующих RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, представляет собой количество пользовательских полей, которые RU вносит в один канал содержания в пользовательском поле, и пользовательское поле представляет собой пользовательское поле, соответствующее приостановке станции в первом сегменте частотной области.
Блок 1401 обработки выполнен с возможностью: получения, из пользовательского поля, включенного в пользовательское поле в принятом поле сигнализации, пользовательского поля, которое переносит идентификатор станции, и получения данных, переданных на RU, соответствующих пользовательскому полю.
Устройство передачи данных может быть устройством связи или станцией, или устройство передачи данных может быть развернуто в устройстве связи или развернуто на станции. Блок 1401 обработки устройства 1400 передачи данных может быть процессором, и блок 1402 приемопередатчика устройства 1400 передачи данных может быть приемопередатчиком.
Таким образом, в поле сигнализации, принятом станцией в первом сегменте частотной области, подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, но не указывает, исходя из фактического случая выделения ресурсного блока, количество пользователей, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, поэтому пользовательское поле можно упростить. В части специфичного для пользователя поля, пользовательское поле, соответствующее RU, который не приостановил обслуживание в первом сегменте частотной области, можно исключить или упростить, поэтому количество служебных данных поля сигнализации PPDU можно уменьшить за счет уменьшения количества пользовательских полей.
Подробности реализации функций и технические эффекты каждого функционального блока устройства 1400 передачи данных, предусмотренного в этом варианте осуществления, смотри в описаниях соответствующих деталей способа, представленных в предыдущих вариантах осуществления способа. Подробности здесь повторно не описываются.
В некоторых вариантах осуществления подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, можно исключить пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, и способ указания подполя выделения ресурсных блоков упрощается, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления по меньшей мере два RU представляют собой RU, меньший, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
На фиг.15 показано схематичное представление структуры устройства передачи данных согласно варианту осуществления настоящей заявки. Данный вариант осуществления настоящей заявки дополнительно предусматривает устройство 1500 передачи данных, включающее в себя блок 1501 обработки и блок 1502 приемопередатчика.
Блок 1501 обработки выполнен с возможностью выработки поля сигнализации блока данных протокола физического уровня (PPDU), где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области.
Блок 1502 приемопередатчика выполнен с возможностью отправки поля сигнализации в первом сегменте частотной области.
Поле сигнализации включает в себя общее поле и специфичное для пользователя поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и специфичное для пользователя поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU; RU, указанный по меньшей мере в одном подполе выделения ресурсных блоков, включенном в общее поле, представляет собой множество RU, меньших, чем 242-тональный RU; и каждый RU из множества RU, меньших, чем 242-тональный RU, соответствует по меньшей мере одному пользовательскому полю, пользовательское поле, соответствующее по меньшей мере одному первому RU, переносит идентификатор приостановки станции в первом сегменте частотной области, пользовательское поле, соответствующее по меньшей мере одному второму RU, не переносит идентификатор приостановки станции в первом сегменте частотной области, и по меньшей мере часть поднесущих, соответствующих второму RU, указанному в подполе выделения ресурсных блоков, принадлежит по меньшей мере к двум RU.
Устройство передачи данных может быть устройством связи или станцией, или устройство передачи данных может быть развернуто в устройстве связи или развернуто на станции. Блок 1501 обработки устройства 1500 передачи данных может быть процессором, и блок 1502 приемопередатчика устройства 1500 передачи данных может быть приемопередатчиком.
Таким образом, по сравнению со способом указания двух RU на основе фактического случая и указанием того, что каждый RU по меньшей мере двух в RU соответствует по меньшей мере одному пользовательскому полю, в решениях настоящей заявки в первом поле сигнализации, переданном в первом сегменте частотной области, подполе выделения ресурсных блоков указывает по меньшей мере два RU в виде одного RU с использование объединения, и RU соответствует только одному пользовательскому полю. Таким образом, можно эффективно уменьшить количество пользовательских полей, соответствующих множеству непрерывных маленьких RU, не выделенных STA, приостановившей обслуживание в первом сегменте частотной области, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, можно исключить пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, и способ указания подполя выделения ресурсных блоков упрощается, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления по меньшей мере два RU представляют собой RU, меньшие, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
Подробности реализации функций и технические эффекты каждого функционального блока устройства 1500 передачи данных, предусмотренного в этом варианте осуществления, смотри в описаниях соответствующих деталей способа, представленных в предыдущих вариантах осуществления способа. Подробности здесь повторно не описываются.
На фиг.16 показано схематичное представление структуры устройства передачи данных согласно варианту осуществления настоящей заявки. Данный вариант осуществления настоящей заявки дополнительно предусматривает устройство 1600 передачи данных, включающее в себя блок 1601 обработки и блок 1602 приемопередатчика.
Блок 1601 обработки выполнен с возможностью приема поля сигнализации блока данных протокола физического уровня (PPDU) в первом сегменте частотной области, где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области включают в себя первый сегмент частотной области, где поле сигнализации включает в себя общее поле и пользовательское поле, причем общее поле включает в себя подполе выделения ресурсных блоков, и пользовательское поле включает в себя пользовательское поле; подполе выделения ресурсных блоков указывает ресурсный блок (RU) в полосе пропускания канала для передачи PPDU; RU, указанный по меньшей мере в одном подполе выделения ресурсных блоков, включенном в общее поле, представляет собой множество RU, меньших, чем 242-тональный RU; и каждый RU из множества RU, меньших, чем 242-тональный RU, соответствует по меньшей мере одному пользовательскому полю, пользовательское поле, соответствующее по меньшей мере одному первому RU, переносит идентификатор приостановки станции в первом сегменте частотной области, пользовательское поле, соответствующее по меньшей мере одному второму RU, не переносит идентификатор приостановки станции в первом сегменте частотной области, и по меньшей мере часть поднесущих, соответствующих второму RU, указанному в подполе выделения ресурсных блоков, принадлежит по меньшей мере к двум RU.
Блок 1602 приемопередатчика выполнен с возможностью: получения, из пользовательского поля, включенного в пользовательское поле, пользовательского поля, которое переносит идентификатор станции, и получения данных, передаваемых на RU, соответствующих пользовательскому полю. Устройство передачи данных может быть устройством связи или станцией, или устройство передачи данных может быть развернуто в устройстве связи или развернуто на станции.
Устройство передачи данных может быть устройством связи или станцией, или устройство передачи данных может быть развернуто в устройстве связи или развернуто на станции. Блок 1601 обработки устройства 1600 передачи данных может быть процессором, и блок 1602 приемопередатчика устройства 1600 передачи данных может быть приемопередатчиком.
Таким образом, в поле сигнализации, принятом станцией в первом сегменте частотной области, подполе выделения ресурсных блоков указывает ресурсный блок (RU), включенный в полосу пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU, которое занимает RU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, но не указывает, исходя из фактического случая выделения ресурсного блока, количество пользователей, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, поэтому пользовательское поле можно упростить. В части специфичного для пользователя поля, пользовательское поле, соответствующее RU, который не приостановил обслуживание в первом сегменте частотной области, можно исключить или упростить, поэтому количество служебных данных поля сигнализации PPDU можно уменьшить за счет уменьшения количества пользовательских полей.
В некоторых вариантах осуществления подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU, которое находится в ресурсном блоке (RU), включенном в полосу пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тональному RU. Таким образом, пользовательское поле, соответствующее RU, большему или равному 242-тональному RU, может быть опущено, поэтому можно эффективно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления количество, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, количество пользовательских полей в поле сигнализации, переданном в первом сегменте частотной области, можно уменьшить, поэтому можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления RU, указанный в подполе выделения ресурсных блоков и не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляет собой по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области. Таким образом, по меньшей мере два RU, не выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU, и способ указания подполя выделения ресурсных блоков упрощается, поэтому уменьшается количество пользовательских полей, соответствующих по меньшей мере двум RU, и можно уменьшить количество служебных данных поля сигнализации.
В некоторых вариантах осуществления по меньшей мере два RU представляют собой RU, меньший, чем 242-тональный RU. Таким образом, по сравнению с традиционной технологией, в которой подполе выделения ресурсных блоков предоставляет указатель, основанный на фактическом случае выделения ресурсных блоков, и каждый маленький RU должен соответствовать одному пользовательскому полю, в решениях настоящей заявки по меньшей мере два маленьких RU, выделенных станции, приостановившей обслуживание в первом сегменте частотной области, указываются вместе как один RU. Таким образом, RU должен соответствовать только одному пользовательскому полю с тем, чтобы можно было исключить указатель одного пользовательского поля и можно было уменьшить количество служебных данных поля сигнализации.
Подробности реализации функций и технические эффекты каждого функционального блока устройства 1600 передачи данных, предусмотренного в этом варианте осуществления, смотри в описаниях соответствующих деталей способа, представленных в предыдущих вариантах осуществления способа. Подробности здесь повторно не описываются.
Специалисту в данной области техники может быть дополнительно понятно, что различные иллюстративные логические блоки (illustrative logical block) и этапы (step), перечисленные в вариантах осуществления настоящей заявки, могут быть реализованы с использованием электронных аппаратных средств, компьютерного программного обеспечения или их сочетания. То, реализуются ли функции с использованием аппаратных средств или программного обеспечения, зависит от конкретных приложений и требований к конструкции всей системы. Специалист в данной области техники может использовать различные способы реализации описанных функций для каждого конкретного приложения, но не следует считать, что реализация выходит за рамки объема защиты вариантов осуществления настоящей заявки.
Настоящая заявка дополнительно предусматривает машиночитаемый носитель информации. Машиночитаемый носитель информации хранит компьютерную программу, и когда машиночитаемый носитель информации исполняется компьютером, реализуется функция любого из вышеприведенных вариантов осуществления способа.
Настоящая заявка дополнительно предусматривает компьютерный программный продукт. Когда компьютерный программный продукт исполняется компьютером, реализуется функция любого из вышеприведенных вариантов осуществления способа.
Все или часть вышеупомянутых вариантов осуществления могут быть реализованы с помощью программного обеспечения, аппаратных средств, программно-аппаратных средств или любого их сочетания. Когда для реализации вариантов осуществления используется программное обеспечение, все варианты осуществления или их часть могут быть реализованы в виде компьютерного программного продукта. Компьютерный программный продукт включает в себя одну или более компьютерных инструкций. Когда компьютерные инструкции загружаются и исполняются в компьютере, полностью или частично вырабатываются процедура или функции согласно вариантам осуществления настоящей заявки. Компьютер может быть компьютером общего назначения, специализированным компьютером, компьютерной сетью или другим программируемым устройством. Компьютерные инструкции могут быть сохранены на машиночитаемом носителе информации или могут быть переданы с машиночитаемого носителя информации на другой машиночитаемый носитель информации. Например, компьютерные инструкции могут передаваться с веб-сайта, компьютера, сервера или центра обработки данных на другой веб-сайт, компьютер, сервер или центр обработки данных проводным способом (например, по коаксиальному кабелю, оптоволоконному кабелю или цифровой абонентской линии (digital subscriber line, DSL)) или беспроводным способом (например, с помощью инфракрасных волн, радиоволн или микроволн). Машиночитаемый носитель информации может быть любым пригодным для использования носителем информации, доступным для компьютера, или устройством для хранения данных, например, сервером или центром обработки данных, объединяющим один или несколько пригодных для использования носителей информации. Используемым носителем информации может быть магнитный носитель информации (например, дискета, жесткий диск или магнитная лента), оптический носитель информации (например, цифровой видеодиск высокой плотности (digital video disc, DVD)), полупроводниковый носитель информации (например, твердотельный накопитель (solid state disk, SSD)) или т.п.
Специалисту в данной области техники может быть понятно, что различные цифровые обозначения, такие как «первый» и «второй», в настоящей заявке используются просто для различения с целью упрощения описания и не используются для ограничения объема вариантов осуществления настоящей заявки или представления последовательности.
Соответствия, показанные в настоящей заявке в таблицах, могут быть сконфигурированы или могут быть предварительно определены. Одни значения информации в таблицах являются просто примерами, а другие значения могут быть сконфигурированы. Это не ограничено в настоящей заявке. Когда соответствие между информацией и каждым параметром сконфигурировано, не все соответствия, показанные в таблицах, должны быть сконфигурированы. Например, в таблицах настоящей заявки соответствия, показанные в некоторых строках, могут быть не сконфигурированы. В качестве другого примера, надлежащие изменения и корректировки, такие как разделение и объединение, могут быть выполнены на основе приведенных выше таблиц. Названия параметров, показанные в заголовках предыдущих таблиц, альтернативно могут иметь другие названия, которые могут быть понятны для устройства связи, и значения или способы представления параметров могут альтернативно быть другими значениями или способами представления, которые могут быть понятны для устройства связи. При реализации вышеуказанных таблиц может альтернативно использоваться другая структура данных, такая как массив, очередь, контейнер, стек, линейная таблица, указатель, связанный список, дерево, граф, структура, класс, пакет или хэш-таблица.
Используемый в настоящей заявке термин «предварительно определить» можно понимать как «определить», «предопределить», «сохранить», «предварительно сохранить», «предварительно согласовать», «предварительно сконфигурировать», «встроить» или «предварительно записать».
Специалистам в данной области техники должно быть известно, что в сочетании с примерами, описанными в вариантах осуществления, раскрытых в этой спецификации, блоки и этапы алгоритма могут быть реализованы с помощью электронных аппаратных средств или сочетания компьютерного программного обеспечения и электронных аппаратных средств. То, выполняются ли функции с помощью аппаратных средств или программного обеспечения, зависит от конкретных приложений и конструктивных ограничений технических решений. Специалисты в данной области техники могут использовать разные способы реализации описанных функций для каждого конкретного приложения, но не следует считать, что реализация должна выходить за рамки настоящей заявки.
Специалистам в данной области техники должно быть совершенно понятно, что для удобства и краткого описания подробного рабочего процесса вышеописанной системы, устройства и блока следует обратиться к соответствующему процессу в вышеупомянутых вариантах осуществления способа. Подробности в данном документе повторно не описываются.
Приведенные выше описания являются просто конкретными реализациями настоящей заявки, но не предназначены для ограничения объема защиты настоящей заявки. Любая вариация или замена, легко обнаруженная специалистом в данной области техники в пределах технического объема, раскрытого в настоящей заявке, должна подпадать под объем защиты настоящей заявки. Таким образом, объем защиты настоящей заявки должен соответствовать объему защиты формулы изобретения.
Изобретение относится к области технологий связи. Технический результат изобретения заключается в сокращении накладных расходов поля сигнализации. Для этого в способе передачи данных осуществляют выработку поля сигнализации блока данных протокола физического уровня PPDU и отправку поля сигнализации в первом сегменте частотной области, где полоса пропускания канала для передачи PPDU включает в себя по меньшей мере два сегмента частотной области. Поле сигнализации передается в первом сегменте частотной области и содержит общее поле и специфичное для пользователя поле. Подполе выделения ресурсных блоков в поле сигнализации указывает ресурсный блок (RU)/мультиресурсный блок (MRU), содержащийся в полосе пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих ресурсному блоку RU/MRU, которое занимает RU/MRU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области. Передают поля сигнализации в первом сегменте частотной области, причем количество пользовательских полей, указанное в подполе выделения ресурсных блоков, соответствующих RU/MRU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU/MRU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области. 5 н. и 12 з.п. ф-лы, 28 ил., 5 табл.
1. Способ передачи данных, содержащий:
выработку поля сигнализации блока данных протокола физического уровня (PPDU), где полоса пропускания канала для передачи PPDU содержит по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области содержат первый сегмент частотной области, где
поле сигнализации передается в первом сегменте частотной области и содержит общее поле и специфичное для пользователя поле, общее поле содержит подполе выделения ресурсных блоков, и специфичное для пользователя поле содержит пользовательское поле;
подполе выделения ресурсных блоков указывает ресурсный блок (RU)/мультиресурсный блок (MRU), содержащийся в полосе пропускания канала для передачи PPDU, и указывает количество пользовательских полей, соответствующих RU/MRU, которое занимает RU/MRU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, и количество пользовательских полей, соответствующих RU/MRU, которое занимает RU/MRU и которое не выделяется станции, приостановившей обслуживание в первом сегменте частотной области; и
RU/MRU и соответствующие пользовательские поля, выделенные станции, приостановившей обслуживание в первом сегменте частотной области, указываются в соответствии с фактической ситуацией, в то время как RU/MRU и соответствующие пользовательские поля, не выделенные станции, приостановившей обслуживание в первом сегменте частотной области, не указываются в соответствии с фактической ситуацией;
количество пользовательских полей, указанное в подполе выделения ресурсных блоков, соответствующем RU/MRU, выделенным станции, приостановившей обслуживание в первом сегменте частотной области, представляет собой количество пользовательских полей, которые вносятся в один канал содержания в специфичном для пользователя поле; и
в котором количество пользовательских полей, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU/MRU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU/MRU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области; и
отправку поля сигнализации в первом сегменте частотной области.
2. Способ по п.1, в котором подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих RU/мультиресурсному блоку (MRU), которое находится в блоке RU/мультиресурсном блоке (MRU), содержащемся в полосе пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU/MRU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU, большим или равным 242-тонального RU.
3. Способ по п.1, в котором RU/MRU, который указан в подполе выделения ресурсных блоков и который не выделен станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляют собой по меньшей мере два RU/MRU, не выделенные станции, приостановившей обслуживание в первом сегменте частотной области.
4. Способ по п.3, в котором по меньшей мере два RU/MRU представляют собой RU/MRU, меньшие, чем 242-тональный RU.
5. Способ по п.1, в котором по меньшей мере два фрагмента частотной области содержат второй фрагмент частотной области, и, когда RU, соответствующий самой низкой частоте 80 МГц полосы пропускания канала для передачи PPDU, фактически представляет собой два 484-тональных RU, каждый из которых не выделяется STA, приостановившей обслуживание во втором фрагменте частотной области, подполе выделения ресурсных блоков во втором поле сигнализации, переданном во втором фрагменте частотной области, достоверно не указывает два 484-тональных RU в соответствии с фактической ситуацией, а также достоверно не указывает пользовательское поле, соответствующее двум 484-тональным RU в соответствии с фактической ситуацией.
6. Способ по п.1 или 5, в котором по меньшей мере два фрагмента частотной области содержат второй фрагмент частотной области, и, когда RU, соответствующий самой низкой частоте 80 МГц полосы пропускания канала для передачи PPDU, фактически являются двумя 484-тональными RU, каждый из которых не выделяется STA, приостановившей обслуживание во втором фрагменте частотной области, подполе выделения ресурсных блоков во втором поле сигнализации, переданном во втором фрагменте частотной области, указывает то, что RU, соответствующий самой низкой частоте 80 МГц полосы пропускания канала для передачи PPDU, является 996-тональным RU, и указывает то, что количество пользовательских полей, соответствующих 996-тональному RU в пользовательском поле, равно 0.
7. Способ по п.1, в котором подполя выделения ресурсных блоков, включенные в поле сигнализации, соответствуют размеру полосы пропускания канала для передачи PPDU, и каждое из подполей выделения ресурсных блоков соответствует полосе пропускания 20 МГц.
8. Способ передачи данных, содержащий:
прием, при приостановке станции в первом сегменте частотной области, поля сигнализации блока данных протокола физического уровня (PPDU) в первом сегменте частотной области, где полоса пропускания канала для передачи PPDU содержит по меньшей мере два сегмента частотной области, и по меньшей мере два сегмента частотной области содержат первый сегмент частотной области, где
поле сигнализации содержит общее поле и специфичное для пользователя поле, общее поле содержит подполе выделения ресурсных блоков, и специфичное для пользователя поле содержит пользовательское поле;
подполе выделения ресурсных блоков указывает ресурсный блок (RU)/мультиресурсный блок (MRU) в полосе пропускания канала для передачи PPDU и указывает количество пользовательских полей, соответствующих RU/MRU, которое занимает RU/MRU и которое выделяется станции, приостановившей обслуживание в первом сегменте частотной области, и количество пользовательских полей, соответствующих RU/MRU, которое занимает RU/MRU и которое не выделяется станции, приостановившей обслуживание в первом сегменте частотной области; и
RU/MRU и соответствующие пользовательские поля, выделенные станции, приостановившей обслуживание в первом сегменте частотной области, указываются в соответствии с фактической ситуацией, в то время как RU/MRU и соответствующие пользовательские поля, не выделенные станции, приостановившей обслуживание в первом сегменте частотной области, не указываются в соответствии с фактической ситуацией;
количество пользовательских полей, указанное в подполе выделения ресурсных блоков, соответствующем RU/MRU, выделенным станции, приостановившей обслуживание в первом сегменте частотной области, представляет собой количество пользовательских полей, которые вносятся в один канал содержания в специфичном для пользователя поле, и пользовательском поле представляет собой пользовательском поле, соответствующее приостановке станции в первом сегменте частотной области; и
получение, станцией из пользовательского поля, содержащегося в пользовательском поле в принятом поле сигнализации, пользовательского поля, которое переносит идентификатор станции, и получение данных, переданных на RU/MRU, соответствующих пользовательскому полю; и
в котором количество пользовательских полей, указанное в подполе выделения ресурсных блоков, пользовательских полей, соответствующих RU/MRU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области, меньше, чем количество пользовательских полей, фактически соответствующих RU/MRU, не выделенному станции, приостановившей обслуживание в первом сегменте частотной области.
9. Способ по п.8, в котором подполе выделения ресурсных блоков указывает то, что количество пользовательских полей, соответствующих ресурсному блоку (RU)/мультиресурсному блоку (MRU), которое находится в ресурсном блоке RU/MRU, содержащемся в полосе пропускания канала для передачи PPDU, и которое не выделено станции, приостановившей обслуживание в первом сегменте частотной области, равно 0, и RU/MRU, не выделенный станции, приостановившей обслуживание в первом сегменте частотной области, является RU/MRU, большим или равным 242-тональному RU.
10. Способ по п.8, в котором RU/MRU, который указан в подполе выделения ресурсных блоков и который не выделен станции, приостановившей обслуживание в первом сегменте частотной области, фактически представляют собой по меньшей мере два RU/MRU, не выделенные станции, приостановившей обслуживание в первом сегменте частотной области.
11. Способ по п.10, в котором по меньшей мере два RU/MRU представляют собой RU/MRU, меньшие, чем 242-тональный RU.
12. Способ по п.8, в котором по меньшей мере два фрагмента частотной области содержат второй фрагмент частотной области, и, когда RU, соответствующий самой низкой частоте 80 МГц полосы пропускания канала для передачи PPDU, фактически представляет собой два 484-тональных RU, каждый из которых не выделяется STA, приостановившей обслуживание во втором сегменте частотной области, подполе выделения ресурсных блоков во втором поле сигнализации, переданном во втором сегменте частотной области, достоверно не указывает два 484-тональных RU в соответствии с фактической ситуацией, а также достоверно не указывает пользовательское поле, соответствующее двум 484-тональным RU в соответствии с фактической ситуацией.
13. Способ по п.8 или 12, в котором по меньшей мере два фрагмента частотной области содержат второй фрагмент частотной области, и, когда RU, соответствующий самой низкой частоте 80 МГц полосы пропускания канала для передачи PPDU, фактически являются двумя 484-тональными RU, каждый из которых не выделяется STA, приостановившей обслуживание во втором фрагменте частотной области, подполе выделения ресурсных блоков во втором поле сигнализации, переданном во втором фрагменте частотной области, указывает то, что RU, соответствующий самой низкой частоте 80 МГц полосы пропускания канала для передачи PPDU, является 996-тональным RU, и указывает то, что количество пользовательских полей, соответствующих 996-тональному RU в пользовательском поле, равно 0.
14. Способ по п.8, в котором подполя выделения ресурсных блоков, включенные в поле сигнализации, соответствуют размеру полосы пропускания канала для передачи PPDU, и каждое из подполей выделения ресурсных блоков соответствует полосе пропускания 20 МГц.
15. Устройство связи, содержащее процессор и приемопередатчик, в котором, когда процессор исполняет компьютерную программу или инструкции в памяти, выполняется способ по любому из пп.1-7 или способ по любому из пп.8-14.
16. Устройство связи, содержащее процессор, причем процессор подключен к памяти и выполнен с возможностью: считывания инструкций в памяти и реализации, на основе инструкций, способа по любому из пп.1-7, способа по любому из пп.8-14.
17. Машиночитаемый носитель информации, в котором машиночитаемый носитель информации хранит компьютерные инструкции, и компьютерная инструкция предписывает устройству связи выполнять способ по любому из пп.1-7, или компьютерная инструкция предписывает устройству связи выполнять способ по любому из пп.8-14.
| Способ получения цианистых соединений | 1924 |
|
SU2018A1 |
| CN 110460415 A, 15.11.2019 | |||
| Автомобиль-сани, движущиеся на полозьях посредством устанавливающихся по высоте колес с шинами | 1924 |
|
SU2017A1 |
| CN 110768757 A, 07.02.2020 | |||
| СПОСОБЫ И АППАРАТ ДЛЯ МНОГОПОЛЬЗОВАТЕЛЬСКОЙ ВОСХОДЯЩЕЙ ЛИНИИ СВЯЗИ | 2014 |
|
RU2676878C2 |
