Метилметакрилатная лакокрасочная композиция Российский патент 2025 года по МПК C09D133/12 C09D133/10 C09D5/28

Способ получения лакокрасочной композиции, предназначенной для получения быстросохнущих защитно-декоративных покрытий поверхностей изделий из поливинилхлоридных пластиков, отличающийся тем, что метилметакрилатная лакокрасочная композиция в качестве метилметакрилатного пленкообразователя содержит сополимер метилметакрилата и 2-гидроксиэтилметакрилата, а также лак алкидно-уретановый, в качестве пластификатора – дибутилфталат, пигменты, кальцитовый наполнитель, органический растворитель – ксилол и бутилацетат, загуститель – органическое производное монтмориллонита «Бентоне SD-2», диспергатор – смесь натуральных фосфолипидов «Соя лецитин», наполнитель – тальк, сиккатив и поверхностно-активное вещество – полиметилсилоксановую жидкость при заявленном соотношении компонентов.

Предложенная метилметакрилатная лакокрасочная композиция обладает высокой укрывистостью высушенной пленки и высокой стойкостью покрытия к статическому воздействию (табл.2).

Изобретение относится к лакокрасочным материалам, а именно к области разработок эмалей, предназначенных для защитно-декоративных покрытий поверхностей изделий из поливинилхлоридных пластиков, эксплуатируемых внутри помещений, в атмосферных условиях и агрессивных средах.

Наиболее близким техническим решением по совокупности существенных признаков и достигаемому результату к заявляемому изобретению является «Метилметакрилатная лакокрасочная композиция» по патенту РФ №2314327, МПК C09D 133/04, содержащая, мас.ч.:

Пленкообразующее: 48-52%-й раствор в толуоле сополимера бутилакрилата, стирола и метакриловой кислоты в отношении (37,8-38,8):(58,5-59,5):2,7 35-60 Пигменты: лазурь железная, сурик железный, диоксид титана, окись хрома, крон свинцовый, пигмент голубой фталоцианиновый, пигмент зеленый фталоцианиновый, углерод технический, пигмент желтый железоокисный, пигмент красный железоокисный 2-20 Кальцитовый наполнитель: карбонат кальция кристаллический 10-30 Органический растворитель: Ксилол 5-15 Бутилацетат 5-15 Загуститель: Органическое производное монтмориллонита «Бентоне SD-2» 1-4 Диспергатор: Смесь натуральных фосфолипидов «Соя лецитин» растительный или «Соя лецитин Nalec 10-F» 0,2-0,6 Пластификатор: Дибутилфталат 1-6

Недостатком этой акриловой лакокрасочной композиции являются низкая укрывистость высушенной пленки (200 г/см²), низкая стойкость покрытия к статическому воздействию при (20±2)°С воды (60 часов) и 3%-х растворов NaCl и HCl (50 часов), долгое время сушки.

Задачей изобретения является создание быстросохнущей метилметакрилатной лакокрасочной композиции, обладающей высокой укрывистостью высушенной пленки и высокой стойкостью покрытия к статическому воздействию при (20±2)°С воды и 3%-х растворов NaCl и HCl при сохранении значений остальных показателей на том же уровне.

Поставленная задача решается за счет того, что метилметакрилатная лакокрасочная композиция, включающая метилметакрилатной пленкообразователь, пигменты, кальцитовый наполнитель, органический растворитель - ксилол и бутилацетат, загуститель - органическое производное монтмориллонита «Бентоне SD-2», диспергатор - смесь натуральных фосфолипидов «Соя лецитин», пластификатор, в качестве метилметакрилатного плёнкообразователя содержит сополимер метилметакрилата и 2-гидроксиэтилметакрилата - смолу, а также лак алкидно-уретановый, в качестве наполнителя дополнительно содержит тальк, в качестве пластификатора содержит дибутилфталат, кроме того, композиция дополнительно содержит сиккатив и поверхностно-активное вещество - полиметилсилоксановую жидкость, отверждается полиизоционатным отвердителем алифатического типа, при следующем соотношении компонентов, мас.ч.:

Плёнкообразующее: Сополимер метилметакрилата и 2-гидроксиэтилметакрилата – смола 20-30 Лак алкидно-уретановый 2-5 Пигменты 2-20 Наполнитель: Кальцитовый наполнитель 10-30 Тальк 2-8 Органический растворитель: Ксилол 30-45 Бутилацетат 5-15 Загуститель: Органическое производное монтмориллонита «Бентоне SD-2» 0,5-3,0 Диспергатор: Смесь натуральных фосфолипидов «Соя лецитин» 0,2-0,6 Пластификатор: Дибутилфталат 1-6 Сиккатив 0,05-0,50 Поверхностно-активное вещество: Полиметилсилоксановая жидкость 0,01-0,50

Компоненты метилметакрилатной лакокрасочной композиции имеют следующие характеристики:

Сополимер метилметакрилата и 2-гидроксиэтилметакрилата продукт жирного алкида, синтезированного на основе высыхающих жирных кислот и диизоцианата по ТУ 2311-273-05800142-2006, обладающей следующими физико-механическими характеристиками: Цвет сополимера по йодометрической шкале, мгI2/100 см3 10 Динамическая вязкость (50%-го раствора в ксилоле) по вискозиметру ВЗ-246 с диаметром сопла 4 мм при температуре (20±0,5)°С 200 мПасС Плотность 1,08 г/см3 Гидроксильное число, mg KOH/g 100 Лак алкидно-уретановый представляет собой продукт жирного алкида, синтезированного на основе высыхающих жирных кислот и диизоцианата по ТУ 2311-273-05800142-2006, обладающей следующими физико-механическими характеристиками: Цвет лака по йодометрической шкале, мгI2/100 см3 60 Условная вязкость по вискозиметру ВЗ-246 с диаметром сопла 4 мм при температуре (20±0,5)°С 70-300 Массовая доля нелетучих веществ, % 43-500 Время высыхания до степени 3 при (20±2)°С, ч 4 Твердость по прибору ТМЛ, усл. единицы 0,20 В качестве пигментов используются: Лазурь железная ГОСТ 21121-75 Сурик железный ГОСТ 8135-74 Окись хрома ГОСТ 2912-79 Крон свинцовый ГОСТ 478-84 Голубой фталоцианиновый ТУ 6-36-05011400-17-92 Пигмент зеленый фталоцианиновый ТУ 6-36-05011400-20-92 Углерод технический ГОСТ 7885-86 Пигмент желтый железоокисный ГОСТ 18172-80 Пигмент красный железоокисный ТУ 6-34-5762326-12-91 Диоксид титана «Кронос 2190»

Для ускорения высыхания содержащегося в лакокрасочной композиции алкидно-уретанового лака используется сиккатив, представляющий собой раствор в уайт-спирите соли тяжелого металла (свинца, марганца, кобальта, цинка, железа, кальция), дистиллированной нафтеновой кислоты по ГОСТ 1003-73.

Предлагаемая метилметакрилатная лакокрасочная композиция готовится следующим образом.

В диссольвере без обогрева, оборудованном высокоскоростным импеллером типа «фреза», смешивают пленкообразующие, пигменты, наполнитель, органический растворитель, загуститель, диспергатор, пластификатор, сиккатив и поверхностно-активное вещество, проводят диспергирование до степени перетира не более 40 мкм. Далее из диссольвера полученная смесь плёнкообразующего, добавок и наполнителей подаётся в горизонтальный проходной высокоскоростной диспергатор типа «статор-ротор», где проводится диспергирование до степени перетира не более 10 мкм с последующей выгрузкой в смеситель, где происходит постановка на тип, введением необходимого количества органического растворителя.

Предлагаемая метилметакрилатная лакокрасочная композиция используется следующим образом.

После смешения двух компонентов (метилметакрилатной лакокрасочной композиции и полиизоционатного отвердителя алифатического типа) и нанесения лакокрасочного материала на окрашиваемую поверхность образуется защитное антикоррозионное матовое покрытие цвета используемого пигмента, обладающее хорошей адгезией к поливинилхлоридным пластиковым поверхностям, способное защищать поливинилхлоридные пластиковые поверхности от воздействия внешней среды.

Отверждение покрытия происходит как за счет реакции функциональных гидроксильных групп метилметакрилатных смол, входящих в состав покрытия, с функциональными группами полиизоционатного отвердителя, так и за счет физического процесса испарения растворителей из лакокрасочного материала, нанесенного на окрашиваемую поверхность.

При разработке данного покрытия были исследованы различные реакции, протекающие с различными изоцианатными отвердителями, и был выбран наиболее благоприятный полиизоционатный алифатический отвердитель, для данного типа покрытия, вступающий в реакцию с функциональными гидроксильными группами метилметакрилатного плёнкообразующего с выделением наиболее благоприятных температур, способствующих к получению химически плотно сшитого покрытия, обладающего наиболее оптимальным набором физико-механических и защитных свойств.

Покрытие может наноситься на окрашиваемую поверхность как методами безвоздушного и пневматического распыления, так и ручными способами окрашивания, такими как кистью и валиком.

При увеличении вязкости готовой композиции допускается разбавление ее растворителем, подходящим для данного типа покрытий.

Для получения надежной защиты и декорирования поверхности достаточно нанести один слой композиции.

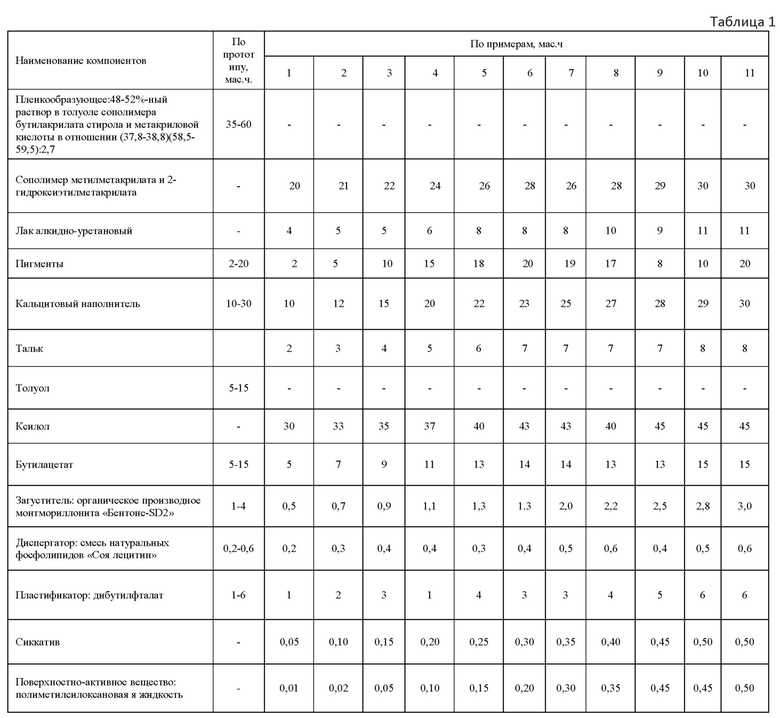

В таблице 1 приведены примеры конкретного выполнения компонентного состава метилметакрилатной лакокрасочной композиции.

Укрывистость высушенной пленки, скорость высыхания, стойкость покрытия к статическому воздействию при (20±2)°С воды и 3%-х растворов NaCl и HCl по прототипу определены дополнительно.

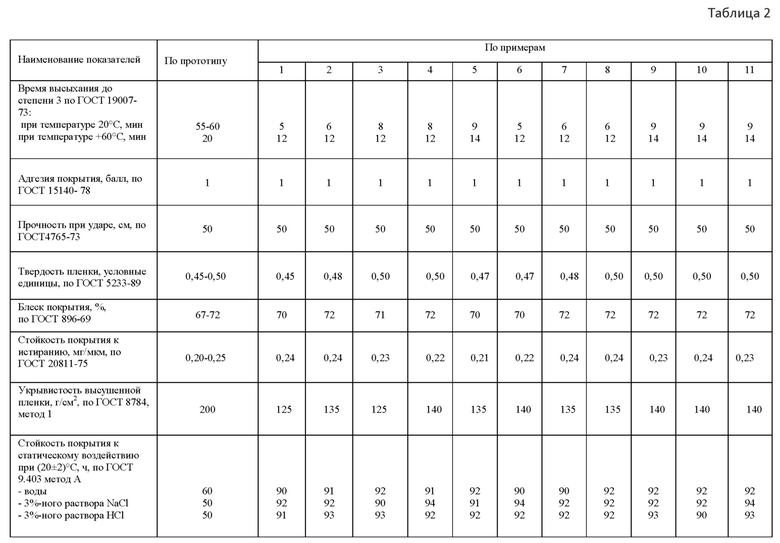

В таблице 2 приведены свойства предлагаемой метилметакрилатной лакокрасочной композиции в сравнении с составом по прототипу.

Из таблицы 2 видно, что метилметакрилатная лакокрасочная композиция по изобретению имеет значения укрывистости высушенной пленки 125-140 г/см² и стойкость покрытия к статическому воздействию при (20±2)°С воды 90-92 часа, 3%-го раствора NaCl 90-94 часа и 3%-го раствора HCl 90-93 часа при сохранении значений остальных показателей на том же уровне.

Изобретение относится к лакокрасочным материалам, предназначенным для быстросохнущих защитно-декоративных покрытий поверхностей изделий из поливинилхлоридных пластиков. Предложен способ получения метилметакрилатной быстросохнущей лакокрасочной композиции, включающий смешение компонентов лакокрасочной композиции и их диспергирование до степени перетира не более 10 мкм. Метилметакрилатная быстросохнущая лакокрасочная композиция включает сополимер метилметакрилата и 2-гидроксиэтилметакрилата, лак алкидно-уретановый, пигменты, кальцитовый наполнитель, тальк, органический растворитель - ксилол и бутилацетат, загуститель органическое производное монтмориллонита «Бентоне SD-2», диспергатор - смесь натуральных фосфолипидов «Соя лецитин», дибутилфталат, сиккатив и полиметилсилоксановую жидкость. Изобретение позволяет повысить укрывистость высушенной пленки и стойкость покрытия к статическому воздействию воды и растворов NaCl и HCl. 2 табл., 11 пр.

Способ получения метилметакрилатной быстросохнущей лакокрасочной композиции, включающей метилметакрилатный пленкообразователь, пигменты, кальцитовый наполнитель, органический растворитель - ксилол и бутилацетат, загуститель - органическое производное монтмориллонита «Бентоне SD-2», диспергатор - смесь натуральных фосфолипидов «Соя лецитин», пластификатор, предназначенной для получения быстросохнущих защитно-декоративных покрытий поверхностей изделий из поливинилхлоридных пластиков, отличающийся тем, что в качестве метилметакрилатного пленкообразователя содержит сополимер метилметакрилата и 2-гидроксиэтилметакрилата, а также лак алкидно-уретановый, в качестве наполнителя дополнительно содержит тальк, в качестве пластификатора содержит дибутилфталат, кроме того композиция дополнительно содержит сиккатив и поверхностно-активное вещество - полиметилсилоксановую жидкость при следующем соотношении компонентов, мас.ч.:

Плёнкообразующее: Сополимер метилметакрилата и 2-гидроксиэтилметакрилата – смола 20-30 Лак алкидно-уретановый 2-5 Пигменты 2-20 Наполнитель: Кальцитовый наполнитель 10-30 Тальк 2-8 Органический растворитель: Ксилол 30-45 Бутилацетат 5-15 Загуститель: Органическое производное монтмориллонита «Бентоне SD-2» 0,5-3,0 Диспергатор: Смесь натуральных фосфолипидов «Соя лецитин» 0,2-0,6 Пластификатор: Дибутилфталат 1-6 Сиккатив 0,05-0,50 Поверхностно-активное вещество: Полиметилсилоксановая жидкость 0,01-0,50,

при этом плёнкообразующие, пигменты, наполнители, органические растворители, загуститель, диспергатор, пластификатор, сиккатив и поверхностно-активное вещество смешивают, после чего диспергируют до степени перетира не более 10 мкм.
