Маятник Яримова Российский патент 2025 года по МПК F03G3/06

Описание патента на изобретение RU2838586C1

Изобретение относится к познавательным, исследовательским инструментам и/или оздоровительным объектам в процессах отдыха и туризма в жизнедеятельности человека, сопровождающихся естественными, объективными законами физики и небесной механики, непосредственно воспринимаемыми организмом и его вестибулярным аппаратом.

Предшествующий уровень техники

Известен уровень техники (1) «М.О. Яримов, А.О. Яримов, патент на изобретение №2639104 «Способ работы маятника (варианты) и устройство для его осуществления», приоритет 18.02.2016 г.», где не предусмотрены для восприятия, ощущения организмом человека физических процессов небесной и классической механики в естественной и объективной форме в познавательных, исследовательских и/или оздоровительных целях.

Известен уровень техники (2) «И. Ньютон, «Математические начала натуральной философии», перевод с латинского с примечаниями и пояснениями А.Н. Крылова, Л., Издательство АН СССР, 1936 год», где на стр. 40 впервые дано определение силы, которое недостаточно полно используется в современной физике, технике, не раскрыто и не отражено в известных маятниках при естественных колебаниях и с участием человека в качестве груза.

Известен уровень техники (3) «Физический энциклопедический словарь, Главный редактор A.M. Прохоров, Москва, научное издательство «Большая Российская Энциклопедия», 1995 г.», первый столбец, стр. 834, 399, где отражен маятник Фуко, доказывающий вращение земли относительно неподвижной плоскости его колебания, и длина нити маятника должна составлять несколько десятков метров при наблюдении со стороны, но без непосредственного ощущения человеком.

Известен уровень техники (4) «М.О. Яримов, патент на изобретение №2792769 «Маятника Яримова», приоритет 02.06.2022 г.», где впервые установлены естественные и объективные законы классической механики в развитии после работ И. Ньютона с установлением новых закономерностей, таких как при больших значениях массы силы, вызывающие ускорения, одновременно совершают две одинаковые по величине работы, и происходит аккумулирование или накопление механической энергии движения в виде ее кинетической энергии, с помощью которой совершается работа массы по ее симметричному перемещению.

Одновременно известны проблемы человека, связанные с медициной: к примеру, по источнику (5) С.М. Бубновский, дмн, профессор «Остеохондроз - не приговор!», «Грыжа позвоночника - не приговор!» - М: ООО «Издательство «Эксмо», 2014. стр. 64, 65, где предписано, при спазме мышц необходимо попытаться их растянуть по линии позвоночника; так же из источника информации (6) Виктор Васильевич Булаев, Василий Булаев, Александр Аксиненко «Невероятное в реальном. Феномены установок Булаева. Сознание и формы во вселенной», Издание третье, дополненное, Миасс-Новосибирск: Новый формат, 2021, - 237 с. «Феномены пирамид или миром правит форма?» на стр. 142 отмечено влияние форм границ пространства на человека при его размещении внутри этих форм. Так же из источника в интернете (7) https://tanjand.livejournal.com/3819913.html, «История качелей: почему мы их любим?», как прообраз маятника, известно, что качели использовали для лечения психических заболеваний, облегчения суицидальных импульсов в древности. По информации (5)-(7) является ценным практическим опытом для совмещения исследований в области классической механики и/или медицины, при отдыхе и как туристический объект в жизнедеятельности человека с помощью предлагаемого маятника.

Выше приведенные уровни техники не позволяют ощущать, одновременно воспринимать организмом и вестибулярным аппаратом человека отдельно и частично независимые, достоверные и объективные причины, а так же природу и содержание возникновения сил, вызывающих ускорение тел, от находящихся в состоянии покоя или замедления движения масс тел до остановки, конкретно в механике, а также в технологиях энергетики в целом. Предшествующий уровень техники позволяет познавать и исследовать классические законы механики только на основе наблюдений и опытных экспериментов визуально и со стороны через умственное и зрительное их восприятие. Не содержит главное о причинах и природе колебательных движений и работе маятника для практического использования количественной величины аккумулированной механической энергии массы через восприятие этих ощущений. По этой причине с трудом воспринимается и не применяется ранее неизвестный и закономерный с цикловой энергией маятниковый принцип (4) действия с нагрузкой в энергетике в целом при значительных величинах движущихся масс. Недостатком известных маятников являются ограниченные функциональные возможности из-за недоступности достоверной их природы рабочих или энергетических циклов при цикловом и периодическом аккумулировании, затем использовании этой накопленной механической энергии массы и восприятии их человеком непосредственно.

Сущность изобретения

Задачей предложенного изобретения является расширение функциональных возможностей маятника с совмещением исследования оздоровительных факторов при постоянном положении плоскости его колебания относительно небосвода с непосредственным участием человека для ощущения инерциальной системы с законами классической механики организмом человека и его вестибулярным аппаратом внутри пирамиды или конуса. С возможностью ощущения исследователем основной причины колебаний, в том числе использования накопленной или аккумулированной механической энергии массы тела с количественным ее использованием против сил гравитации как каждого рабочего цикла, так и общей работы системы с непосредственным восприятием и доказательством на опыте, сути природы возникновения и существования сил, вызывающих ускорение от состояния покоя для совершения одновременно двух величин равных работ, с последующим использованием сил замедления в виде фундаментальной закономерности в механике и для энергетики, в результате действия законов Ньютона, непосредственно воспринимаемых организмом человека и его вестибулярным аппаратом, при одновременном обеспечении безопасности.

Целью изобретения является практическое расширение функциональных возможностей маятника с совмещением исследования оздоровительных факторов при постоянном положении плоскости его колебания относительно небосвода с непосредственным участием человека для ощущения инерциальной системы с законами классической механики организмом человека и его вестибулярным аппаратом внутри пирамиды или конуса. С возможностью ощущения исследователем основной причины колебаний, в том числе использования накопленной или аккумулированной механической энергии массы тела с количественным ее использованием против сил гравитации как каждого рабочего цикла, так и общей работы системы, с непосредственным восприятием и доказательством на опыте, природы возникновения и существования сил, вызывающих ускорение от состояния покоя для совершения одновременно двух величин равных работ, с последующим использованием сил замедления в виде фундаментальной закономерности в механике и для энергетики, в результате действия законов Ньютона, непосредственно воспринимаемых организмом человека, при одновременном обеспечением исчерпывающих мер безопасности.

Технический результат достигается тем, что маятник выполнен внутри пирамиды или конуса с прозрачной, по крайней мере в нижней части поверхностей, с карданной точкой подвеса нити и ниже расположенной горизонтальной поверхностью в виде страховочной защиты с круговым разрезом для движения нити, с диаметром меньше узла или части подвеса в центре качения, с фиксирующимся местом центра тяжести груза маятника, в том числе от смещения человека во время колебаний, в виде парных регулируемых в горизонтальных направлениях бортиков равномерно от центра в зависимости от габаритов туловища и конечностей человека и с ремнем или поясом их прижатия к месту их размещения, с прицепным кольцом на грузе для отклонения капсулы с человеком от неподвижной точки равновесия по траектории с помощью троса лебедки и/или для крепления неподвижно в крайнем положении, в месте начала запуска колебаний маятника с помощью защелки, с движущейся массой вниз и с постоянно воспринимаемой организмом и ощущаемой вестибулярным аппаратом человека ускоренного, замедленного движение по дуге траектории или по углу отклонения нити маятника под действующими гравитационными силами, в виде совершающихся в процессе движения двух равных работ одновременно: первой, с перемещаемой массой до вертикального положения; второй, с накапливаемой аккумулируемой механической энергией ее движения в виде кинетической энергии, с последующей ощущаемой человеком расходуемой аккумулированной механической энергией своего движения, и перемещающейся по дуговой симметричной траектории вверх при каждом движении между крайними в состоянии покоя положениями колебаний массы, и с каждым циклом колебаний визуально наблюдаемыми процессами равномерного поворота панорамы поверхности земли относительно неподвижной однонаправленной плоскости колебаний маятника с человеком, относительно неподвижного небосвода или конкретной его звезды, и с вертикально упруго движущимся вниз штоком от руки или ноги человека, зацепляющего эластичный или упругий гаситель, встроенный ниже поверхности пола, как тормозом, и/или с плавной остановкой персоналом, поднимающимся над полом этого гасителя приводом, для плавной остановки капсулы в центре равновесия.

Размещение подвеса маятника на высокой точке пирамиды 1 по Фиг. 1 или конуса является наиболее экономичной, устойчивой, прочной конструкцией, которая может быть выполнена для достижения поставленной цели и задач изобретения при совмещении с медицинскими и/или психологическими направлениями воздействиями на человека. Это подтверждают древние пирамиды Хеопса в Египте и имеют глубокий исторический и психологический замысел влияния на человека. Также исследования по источнику информации (6) отмечено влияние форм границ пространства на человека при его размещении внутри этих форм. Выполнение прозрачной, по крайней мере в нижней части поверхностей пирамиды или конуса по Фиг. 1, необходимо для визуального отдаленного восприятия плавного поворота поверхности Земли относительно однонаправленной плоскости колебаний маятника и ощущения организмом одновременного воздействия, влияния гравитационных сил. Поскольку, чем дальше находится видимая точка поверхности земли в сторону горизонта или природного ландшафта, тем с большей скоростью зрительно воспринимается видимый его поворот или вращение Земли.

Точку подвеса маятника на горизонтальном опорном подшипнике можно выполнить в случае невысокого размещения на вершине О пирамиды или конуса, поскольку эффект кручения прочной нити будет определенным тормозом или уменьшением видимого сектора поворота поверхности Земли. Для высоты подвеса маятника более 5-10 метров, эффект кручения прочной нити будет влиять не существенно, поэтому можно выполнить его без опорного подшипника. Для обеспечения безопасности человека, путем исключения случайного падения карданного подвеса или части конструкций, выполняют страховочную защиту 4, можно в виде плоскости или некой поверхности, ниже точки подвеса с круговым разрезом 5, с размерами меньше узла или части подвеса в центре качения по Фиг. 1 и Фиг. 2. В случае аварийного отсоединения конструкций подвеса в круговой разрез не должна помещаться сама конструкция или ее часть для исключения травм человеку в результате их падения вниз.

Как известно, при изменении центра тяжести груза маятника происходит изменение плоскости колебаний маятника в круговую его траекторию при виде сверху от точки подвеса. При изменении центра тяжести от смещения груза тела человека во время колебания получается круговой маятник. Для исключения отклонения колебаний от прямолинейного, поэтому возникает необходимость фиксировать человека регулируемыми или раздвижными и симметричными относительно центра системы ограничителями смещения тела и нижних конечностей бортиками 17 на Фиг. 3 и Фиг. 4 по горизонтали. Это позволяет сохранять груз вместе с человеком постоянно в центре оси тяжести маятника от смещения его во время колебаний. Конструкция регулируемых или раздвижных бортиков может быть выполнена, к примеру, на горизонтальном вращаемом штоке 18 с различными направлениями резьбы с каждой стороны от центра его крепления по Фиг. 4. При повороте ручкой штока 18 в ту или иную сторону происходит равномерное смещение или перемещение бортиков по горизонтали от центра или к центру и может быть зафиксирована, в зависимости от ширины части тела, к примеру, туловища и верхних или нижних конечностей. Одновременно, если возникает необходимость регулирования центра тяжести груза маятника смещением кресла вперед или назад, это может быть выполнено смещением точки нити в месте крепления к капсуле над головой, с помощью дополнительного винта, горизонтально подвижного на направляющих.

Прицепной узел на грузе или месте размещения человека в виде кольца 8 или ушка по Фиг. 1 и Фиг. 3 необходим для принудительного отклонения как предварительного смещения капсулы с человеком от неподвижной точки равновесия по траектории с помощью троса 9 лебедкой 10 и/или для крепления неподвижно в крайнем положении, в точке начала запуска колебаний маятника с помощью защелки. Тяжелую массу места размещения человека, без лебедки, трудно отклонить строго прямолинейно пошаговым смещением силами обслуживающего персонала, в сторону от равновесия. В частности лебедка может быть с электрическим приводом. Как вариант, можно выполнить начало движения маятника в предварительно отклоненном положении, зафиксировав механической или электромагнитной защелкой в виде замка. Для запуска прямолинейных колебаний в ровной плоскости, после неподвижного крайнего крепления человека с капсулой, просто отцепляют защелку замка или просто выпрямляющегося крючка.

Во время движения массы человека вниз из (4) постоянно воспринимается организмом и ощущается вестибулярным аппаратом человека ускоренное движение по дуге траектории или по углу отклонения нити маятника под действующими гравитационными силами до точки равновесия в центре колебаний. При этом в точке равновесия результатом ускоренного движения человека под действием гравитационных сил является одновременное осуществление и получение двух равных по величине работ. Первой работы по перемещению массы человека с капсулой до вертикального положения нити. Второй работы по накоплению или аккумулированию механической энергии общей массы груза в виде ее кинетической энергии, равной первой. Далее человек, от точки равновесия в центре, ощущает на себе и своим вестибулярным аппаратом процесс расходования этой накопленной или аккумулированной механической энергии для поднятия его по симметричной каждой траектории движения до остановки в верхнем крайнем положении. Таким образом, при каждом колебательном движении маятника между крайними состояниями покоя в верхних положениях осуществляется цикл колебания, который ощущается человеком и воспринимается впервые телом человека и его вестибулярным аппаратом, при одновременном визуальном наблюдении процессов равномерного поворота панорамы поверхности земли, относительно неподвижной однонаправленной плоскости колебаний маятника с человеком, относительно неподвижного небосвода или взятой отдельной его звезды. Человек визуально осуществляет наблюдения как часть космического полета, связанного с вращением Земли через видимый сектор поворота ее поверхности и ее ландшафта. Чем дальше зрительно человеком взята исходная точка отсчета плоскости первых или начальных колебаний, тем с большей скоростью воспринимается поворот или вращение Земли. Маятник Фуко (3) может показывать лишь медленное или длительный поворот земли, при этом не были известны причины его колебаний или отдельные ранее не известные законы механики, установленные (4) автором.

В случае необходимости экстренно остановить колебания маятника по Фиг. 1 и Фиг. 3 с человеком вместо груза предусмотрена возможность плавной остановки в центре на плоскости пола упругим или эластичным гасителем 15 или тормозом в виде вертикально подвижного штыря 11 с приводом от педали ногой или с приводом рукой человека, или применяемым в случае необходимости обслуживающим персоналом, с поднимающимся от пола гасителем 15 к штырю 11. Таким образом, экстренная остановка колебаний маятника может быть произведена как самим человеком, так и персоналом обслуживающим. В качестве эластичного гасителя может быть использован, к примеру, резиновый жгут, применяемый, как наподобие в эспандерах для рук или ног спортсменов. Возможно выполнение тормозной системы для экстренной остановки колебаний путем закрепления к вертикальному штырю плоскости трения по ровному полу. Однако это исключает вариант возможности экстренной остановки обслуживающим персоналом.

Второй технический результат достигается тем, что дополнительно маятник по п. 1 отличается, и его выполняют с местом размещения человека по Фиг. 4 с регулируемой по высоте упором 20 под его плечами или подмышками на штоке 22 с фиксирующим винтом 23 и одновременно служащей горизонтальной опорой 20 к предплечьям, и для удобства с поворачивающимися вперед и в стороны с симметричными ручками 21, охватываемой кистями рук, для снижения нагрузки на позвоночник путем разгрузки и растяжения мышц и части тела между позвонками, при лечебных процедурах с вертикальными силовыми влиянием колебаний, с возможностью подбора удобного положения тела.

При необходимости и для упрощения этой части конструкции по Фиг. 4 возможно выполнение бортиков 17, центрующих туловище человека по оси OO1, совмещенными вместе с опорой 20 его предплечья.

Третий технический результат дополнительно достигается тем, что маятник по пп. 1 и 2 отличается, и его выполняют с каждыми обозначающимися или подтверждающимися, в короткий момент времени прохождения грузом точки вертикального равновесия O1 маятника, звуковыми и/или световыми сигналами. Визуально, как и по ощущениям телом и его вестибулярным аппаратом человека затруднительно разграничить момент времени прохождения точки O1 равновесия маятника. По этой причине возникает необходимость фиксирования моментов времени прохождения грузом точки вертикального равновесия маятника звуковыми и/или световыми сигналами с помощью дополнительных контактных устройств при их срабатывании и замыкании простой электрической цепью для их срабатывания световых или звуковых сигналов, к примеру от тормозного штыря при дополнительном электрическом питании контактов с полом в точке O1.

Четвертый дополнительный технический результат достигается тем, что маятник по п. 1-3 отличается, и его выполняют с контрольной точкой отсчета 25 на краю пола пирамиды по Фиг. 5 в виде включаемого, к примеру, обслуживающим персоналом или автоматически, отдельного источника света или индикатора, в начале первого цикла колебания маятника и узким пучком света 24 на капсуле с человеком, направленного впереди человека и постоянно сопровождающим колебаний и фиксацией каждой плоскости колебаний маятника от точки отсчета 25 при вращении Земли на угол β. Практическое образование или осуществление узкого пучка света возможна, к примеру, в виде лазерного луча различного цвета. Луч может быть красного, зеленого, синего цвета или любого по выбору, к примеру, светофильтра или источника.

По мере продолжительности колебаний маятника лазерный луч света остается в неподвижной плоскости колебаний, а поверхность Земли наглядно уходит и медленно поворачивается на угол β, как показано на Фиг. 5.

Описание чертежей

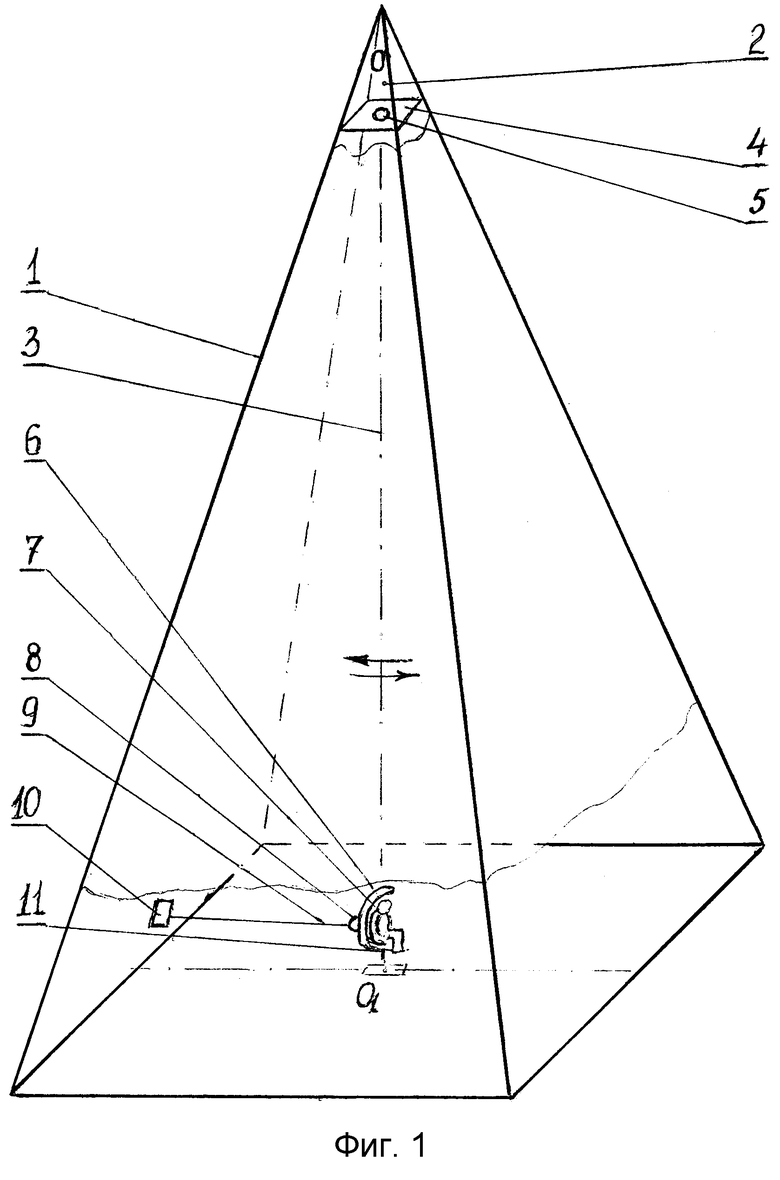

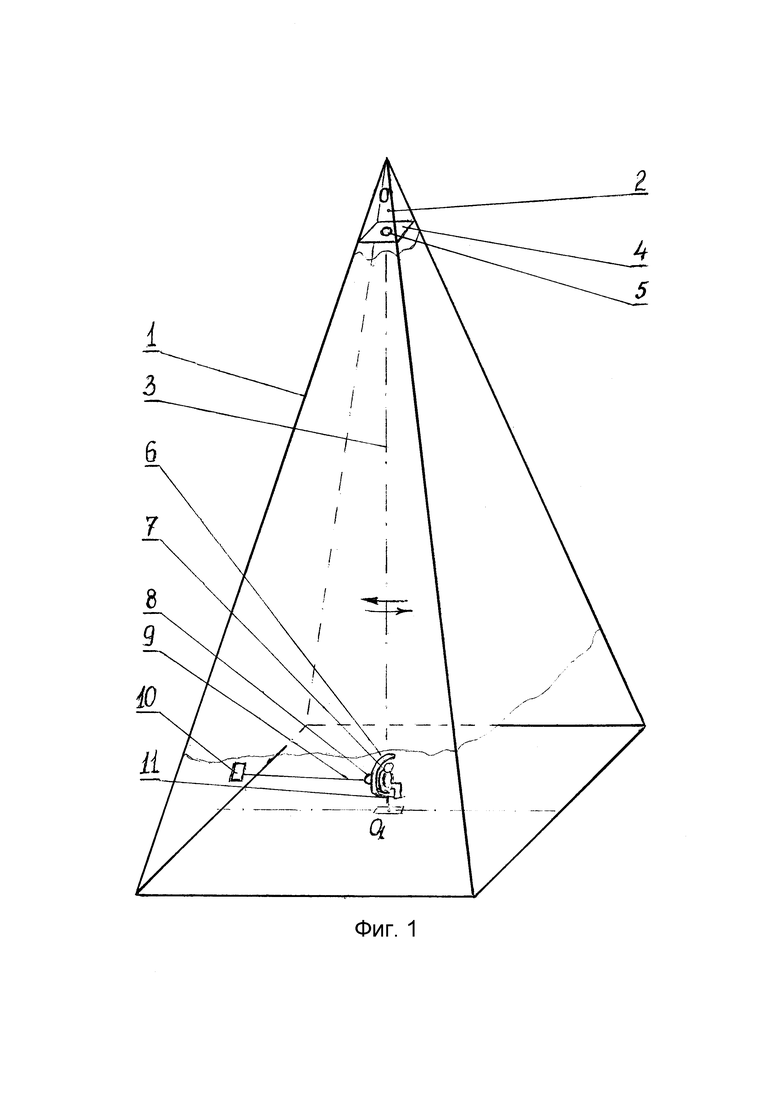

На Фиг. 1 чертежа представлен маятник, выполненный внутри пирамиды 1 с прозрачной, по крайней мере в нижней части поверхностей, с карданной точкой 2 подвеса О нити 3 и с расположенной ниже горизонтальной поверхностью или плоскостью 4, для страховочной и аварийной защиты с круговым разрезом 5, с диаметром меньше узла или части подвеса в центре качения для движения нити. Ниже показано место 6 центра тяжести с человеком 7, с прицепным кольцом или ушком 8, для отклонения капсулы с человеком от неподвижной точки равновесия O1 с помощью троса 9 лебедки 10. В нижней части капсулы показан подпружиненный штырь 11 с упругим ходом вертикального перемещения. В нижней части поверхности пирамиды волнистой линией показана прозрачная, по меньшей мере нижняя часть. Встречными дуговыми стрелками на нити показаны направления колебаний.

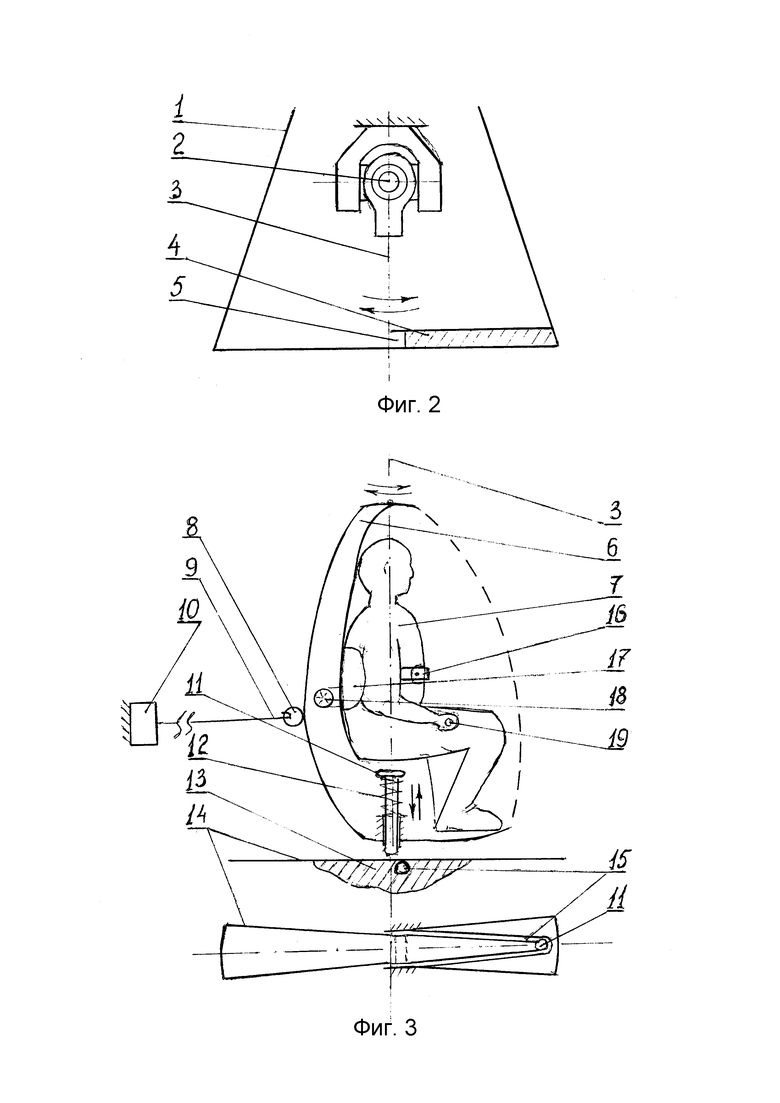

На Фиг. 2, отдельно в разрезе пирамиды 1, укрупненно представлен карданный узел подвеса маятника с точкой подвеса 2 нити 3, а ниже расположен щит в виде страховочной поверхности 4 с круговым разрезом 5 для движения нити. Встречными дуговыми стрелками показаны направления движения нити.

По Фиг. 3 отдельно на нити 3 укрупненно представлено место 6 размещения человека 7 с прицепным кольцом или ушком 8 для отклонения от точки O1 равновесия тросом 9 лебедкой 10. В нижней части капсулы с человеком показан вертикальный штырь 11 с пружиной 12, приводимый в движение от руки, но возможно, или ноги человека. Перемещение штыря показано встречными вертикальными стрелками. Также показан разрез 13 ниже уровня пола 14 с эластичным гасителем 15 ниже поверхности пола. Ниже отдельно с видом сверху на полу показан разрез 13 в виде диаметрально противоположных секторов по направлению колебаний, к примеру, с эластичным гасителем 15 в работе в процессе остановки маятника. Отдельно показан ремень или закрепляемый пояс 16 прижатия впереди туловища человека, с бортиками 17 его центра тяжести и регулирования винтом 18. Показана нижняя ручка 19, для поддерживания тела рукой. Овальные стрелки вверху показывают колебания нити маятника. Для безопасности над головой предусмотрен щит, в виде некоторой овальной плоскости, для исключения падения посторонних предметов на человека. Штриховой овальной линией показан овальный симметричный прозрачный колпак для возможности, в случае необходимости обеспечения равномерного обтекания поверхности капсулы с человеком, при сопротивлении встречного потока воздуха, к примеру, для получения более точных результатов исследования.

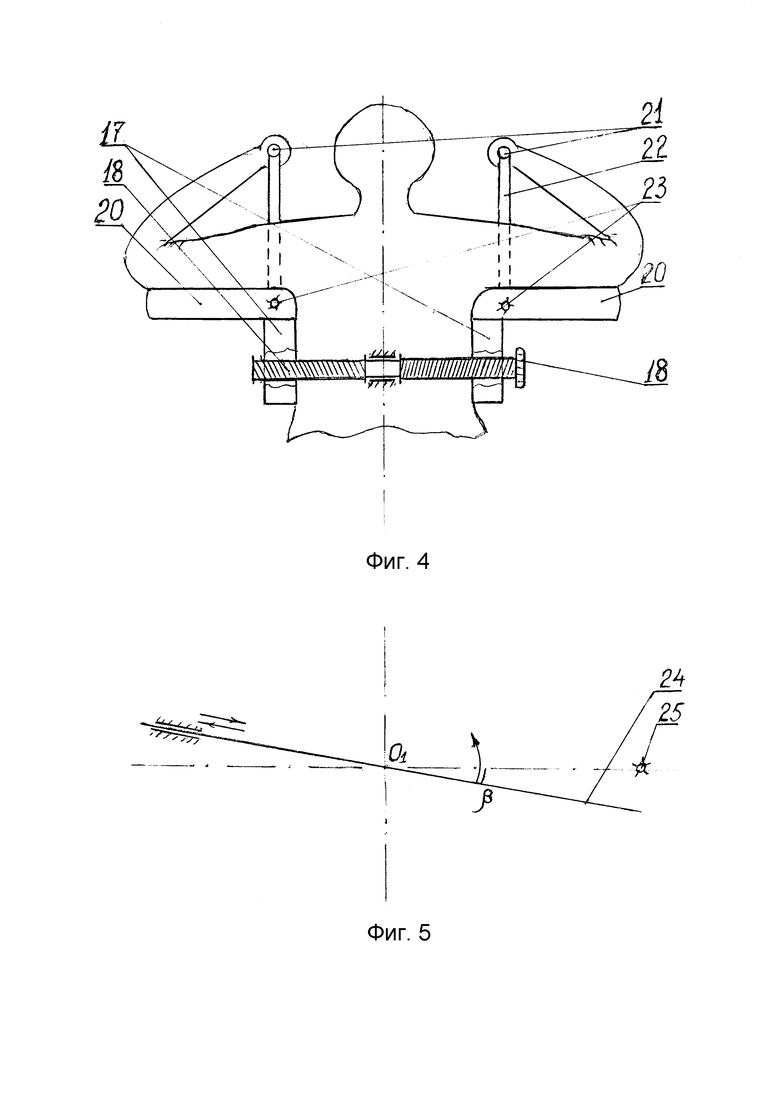

На Фиг. 4, отдельно видом со стороны спины, показан вариант исполнения горизонтально регулируемых бортиков 17 для фиксации туловища человека по центру тяжести OO1. Винтовым валом 18 с различным направлением резьбы для каждой стороны бортиков, и с поворотной ручкой 18. Дополнительно, для проведения лечебных процедур по растягиванию позвоночника и/или мышц показаны упоры 20 под предплечьями человека, с верхней ручкой 21 для его удержания кистями рук. Для подбора удобного положения тела упорная плоскость предплечья с верхней ручкой, охваченной кистью, может быть повернута вперед или в стороны на оси штока 22 и зафиксирована винтом 23. Конструкции бортиков 17 и упорная плоскость 20 предплечья могут быть выполнены взаимно связанно с регулированием по вертикали, в зависимости от роста и габаритов человека.

На Фиг. 5 представлен вид сверху перпендикулярно оси OO1 равновесия маятника, и показан противоположными стрелками качающийся источник, к примеру, лазерного света 24 в виде пучка, вычерчивающего по направлению и траектории колебаний, совмещенный с вращением или поворотом поверхности Земли.

Колебания маятника, фиксируют удаление от неподвижного относительно Земли постоянно светящего источника света 24. Так же показан угол β отставания плоскости колебаний маятника, относительно поворота поверхности Земли. Дуговая стрелка показывает направление вращения Земли относительно неподвижной плоскости колебаний маятника, которая показана противоположными стрелками.

Осуществление изобретения

Предложенное изобретение осуществляют следующим образом. Маятник выполняют внутри пирамиды или конуса с прозрачной, по крайней мере в нижней части поверхностей, с карданной точкой подвеса нити и с ниже расположенной горизонтальной поверхностью, в виде страховочной защиты с круговым разрезом для движения нити, с диаметром меньше узла или части подвеса в центре качения, с фиксирующимся местом центра тяжести груза маятника, в том числе от смещения человека во время колебаний, в виде парных регулируемых бортиков в горизонтальных направлениях равномерно от центра в зависимости от габаритов туловища и конечностей человека и с поясом или ремнем их прижатия к месту их размещения, с прицепным кольцом на грузе, для отклонения капсулы с человеком от неподвижной точки равновесия по траектории с помощью троса лебедки и/или для крепления неподвижно в крайнем положении, в месте начала запуска колебаний маятника с помощью защелки. При движущейся массе вниз от начала колебания постоянно воспринимается организмом и ощущается вестибулярным аппаратом человека ускоренное движение по второму закону Ньютона, а далее после прохождения точки O1 равновесия, происходит процесс восприятия организмом замедленного движения по дуге траектории или по углу отклонения нити маятника под действующими гравитационными силами, в виде, совершающихся в процессе движения двух равных работ одновременно: первой, с перемещаемой массой до вертикального положения; второй, с накапливаемой, аккумулируемой механической энергией движения в виде кинетической энергии, с последующей ощущаемой человеком, расходуемой аккумулированной механической энергией своего движения, и перемещающейся по дуговой симметричной траектории вверх при каждом движении между крайними в состоянии покоя положениями колебаний массы. С каждым циклом колебаний человек лично наблюдает, за процессом равномерного поворота, вращения панорамы поверхности Земли, находясь на неподвижной однонаправленной траектории движения плоскости колебаний маятника, относительно неподвижного небосвода или конкретной его звезды.

Происходит уникальная имитация части космического полета человеком, связанного с вращением Земли через видимый сектор поворота поверхности. При этом орбита части полета над Землей заменена траекторией колебаний человека кажущимся движением плоскости колебаний маятника вне Земли. Для обеспечения экстренной остановки или безопасности, человек упруго перемещает вертикально движущимся вниз штоком от руки или ноги, чем зацепляет эластичный или упругий гаситель, встроенный ниже поверхности пола, как тормозом. Такой же процесс торможения с плавной остановкой в центре равновесия возможен и обслуживающим персоналом, который поднимают над полом упругий, эластичный гаситель отдельным приводом, расположенным под полом и выведенном в удобное место для персонала. Поднятый над полом гаситель зацепляется за выступающий конец штыря 11.

Одновременно имеется возможность осуществления изобретения, когда маятник, выполняют с местом размещения человека с регулируемым по высоте упором под его плечами или его подмышками на штоке с фиксирующимся винтом и одновременно служащей горизонтальной опорой к предплечьям, а для удобства поворачивающимися вперед и в стороны с симметричными ручками для одновременно охватываемой ручкой кистями рук, для снижения нагрузки на позвоночник путем разгрузки и растяжения мышц и тела между позвонками, при медицинских лечебных процедурах с вертикальными силовыми влияниями колебаний и с возможностью подбора удобного положения тела.

При необходимости и для упрощения этой части конструкции по Фиг. 4 возможно выполнение бортиков 17, центрующих туловище человека по оси OO1, совмещенными вместе с опорой 20 его предплечья.

Одновременно имеется возможность осуществления изобретения, когда маятник, выполняют с каждым периодическим обозначающимся или подтверждающимися, в короткий момент времени прохождения грузом точки вертикального равновесия маятника, звуковыми и/или световыми сигналами, которые воспринимаются слуховыми и/или зрительными органами человека. Для примера, в короткий момент времени прохождения человеком точки равновесия O1, может быть произведен звуковой фон короткого звонка или приемлемой короткой мелодии. Также имеется возможность в этой точке равновесия O1 кратковременного включения общего или локального, можно цветного, источника света в виде ее вспышки. Это производится кратковременным включением и выключением звукового или светового сигнала в точке O1 равновесия маятника.

При желании возможна одновременная подача как звукового, так и светового сигнала при прохождении точки O1 равновесия человеком.

Одновременно имеется возможность осуществления изобретения, когда маятник выполняют с контрольной точкой отсчета на краю пола пирамиды в виде включенного, обслуживающим персоналом или автоматически, источника света или индикатора в начале первого цикла колебания маятника и узким пучком света на капсуле с человеком, направленного впереди человека в виде лазерного луча, сопровождающим траекториями колебаний и фиксацией каждой плоскости колебаний маятника от этой точки отсчета при вращении Земли.

По мере продолжительности колебаний маятника лазерный луч света остается в неподвижной плоскости колебаний вместе с человеком, а поверхность Земли наглядно уходит и медленно поворачивается на угол β, как показано на Фиг. 5.

Для оставления рисунков траекторий колебаний луча пол пирамиды впереди человека может быть выполнен в виде интерактивной доски с вычерчиваемой кривой луча для яркой наглядности вращения Земли.

Предложенное изобретение решает поставленную задачу и достигает установленной цели через расширение функциональных возможностей маятника с совмещением исследования оздоровительных факторов при постоянном положении плоскости его колебания относительно небосвода с непосредственным участием человека, человека для ощущения процессов инерциальной системы с законами классической механики организмом человека и его вестибулярным аппаратом внутри пирамиды или конуса. С возможностью ощущения исследователем основной причины колебаний, в том числе использования накопленной или аккумулированной механической энергии массы тела с количественным ее использованием против сил гравитации, как для каждого рабочего цикла, так и общей работы маятниковой системы, с непосредственным восприятием и доказательством на опыте, сути природы возникновения и существования сил, вызывающих ускорение от состояния покоя для совершения одновременно двух величин равных работ, с последующим использованием сил замедления в виде фундаментальной закономерности в механике и для энергетики, в результате действия законов Ньютона, непосредственно воспринимаемых организмом человека и его вестибулярным аппаратом, при одновременном обеспечении безопасности. Исчерпывающие меры безопасности отмечены и предусмотрены в самой конструкции устройства маятника, такие как: 1. Страховочная горизонтальная плоскость или поверхность, как защиты ниже точки О подвеса, с круговым разрезом для движения нити, с диаметром меньше узла или части подвеса в центре качения; 2. Узел и устройство экстренной остановки перемещения маятника вертикально упруго движущимся вниз штоком от руки или ноги человека, зацепляющего эластичный или упругий гаситель в виде жгута, встроенный ниже поверхности пола, как тормозом, и/или с плавной остановкой персоналом, поднимающимся над полом этого гасителя приводом, для плавной остановки капсулы в центре равновесия; 3. На Фиг. 3 над головой предусмотрен щит, в виде некоторой овальной плоскости, для исключения падения посторонних предметов; 4. Нить подвеса выполняют спаренной с дублирующей или резервной частью для случая обрыва одной из них.

Предлагаемое изобретение, маятник автора, соответствует всем признакам изобретения: является новым, имеет изобретательский уровень и может быть промышленно применимым.
