Устройство для подвески запаса кабеля и муфты Российский патент 2025 года по МПК F16L3/00 G02B6/48

Изобретение относится к средствам воздушной прокладки волоконно-оптического кабеля (ВОК) на высоковольтных опорах линии электропередачи (ЛЭП) и может найти применение в устройствах для подвески кабеля и для установки кабельной муфты.

Известно устройство для намотки кабеля и монтажа муфты со сростками отрезков (концов) волоконно-оптического кабеля (ВОК) на опоре, которое содержит защитный кожух, выполненный с возможностью установки на опоре, и резервный технологический запас ВОК, отличающееся тем, что резервный технологический запас ВОК навит на устройство для намотки ВОК, выполненное с возможностью крепления на опоре или вращения на оси, выполненной с возможностью установки на опоре (Патент на изобретение РФ №2189618, МПК G02B 6/48, приоритет 07.09.2001, опубликовано: 20.09.2002 Бюл. №26).

Недостатком данного устройства является повышенная масса устройства, связанная с наличием дополнительных сборочных единиц в устройстве для крепления муфты или кабеля, например, металлических скоб и хомутов.

Известен кронштейн для установки кабельной муфты и запаса оптического кабеля, который состоит из корпуса, имеющего плоскую заднюю стенку, и перекладины, устанавливаемой на корпусе при помощи элементов крепления, корпус имеет Г-образные выступы, на задней стенке корпуса имеются средства крепления кронштейна к столбовым опорам и плоским поверхностям, перекладина имеет средства крепления к ней муфты, а Г-образные выступы имеют средства крепления к ним бухты оптического кабеля, причем кронштейн выполнен из полимерного материала (Патент на полезную модель №196703 МПК G02B 6/00, приоритет 20.01.2020, опубликовано 12.03.2020 Бюл. №8).

Недостатком данной полезной модели являются наличие удлиненных элементов и элементов выступами, разрушение которых возможно при значительной нагрузке, что снижает работоспособность устройства, из-за низкой надежности и прочности конструкции.

Наиболее близким является устройство подвески муфты и запаса кабеля, состоящее из двух элементов, соединенных между собой в центральной части в виде перекрестия с помощью крепежных элементов, каждый из двух элементов состоит из направляющей и L-образного кронштейна, выполненного на обоих концах направляющей (информация с сайта VS-УПМК-300П-ПК16 Устройство для подвески муфт и запаса кабеля (одинарное) (c-a-v.ru) дата обращения 31.07.2024).

Недостатком данного устройства является низкая надежность конструкции из-за крепления двух элементов между собой с помощью крепежных элементов, низкая прочность конструкции, связанная с деформацией или разрушением элементов устройства при намотке кабеля диаметром более 10 мм и из-за, а также недостаточная вместимость, связанная с ограниченным объемом намотки запаса кабеля на устройство, а так же повышенная масса устройства из-за наличия дополнительных сборочных единиц в устройстве, например, планки.

Техническим результатом заявленного изобретения является увеличение работоспособности конструкции устройства, за счет повышения надежности и прочности всей конструкции устройства при нагружении, а так же, снижение суммарного веса устройства благодаря упрощению конструкции устройства.

Технический результат достигается тем, что Устройство для подвески запаса кабеля и муфты, содержит соединенные между собой в виде перекрестия с помощью крепежных деталей четырех элементов, при этом каждый элемент состоит из направляющей, на одном конце которой выполнен полукруглый сегмент, а на другом конце - L-образный кронштейн, полукруглый сегмент выполнен в виде двух половин, образующих в плане ступень, на хорде каждой половины полукруглого сегмента выполнены сквозные пазы, расположенные от торца окружности к центру параллельно диаметру полукруглого сегмента, при этом направляющая выполнена прямоугольного сечения, на торцевой грани которой выполнены сквозные отверстия для крепления устройства к опоре, а на верхней грани выполнен выступ со сквозным отверстием.

Возможно исполнение устройства, при котором, L-образный кронштейн расположен перпендикулярно относительно направляющей с направлением свободного конца в противоположную сторону от полукруглого сегмента и с образованием перевернутого П-образного кармана между направляющей и свободным концом L-образного кронштейна, при этом горизонтальная часть L-образного кронштейна сопряжена с направляющей.

Возможно исполнение устройства, при котором, L-образный кронштейн расположен перевернуто относительно направляющей с направлением свободного конца в сторону полукруглого сегмента и с образованием П-образного кармана между направляющей и свободным концом L-образного кронштейна, при этом горизонтальная часть L-образного кронштейна сопряжена со свободным концом направляющей.

Кроме того, устройство может содержать четыре элемента, содержащих прямой П-образный карман или четыре элемента, содержащих перевернутый П-образный карман.

На торцевой грани свободного конца L-образного кронштейна выполнены отверстия, расположенные соосно с отверстиями на конце направляющей.

С целью принятия нагрузки и сохранения прочности конструкции или в месте сопряжения направляющей и L-образного кронштейна имеется ребро жесткости.

Каждый из четырех элементов устройства выполнен из стеклопластика.

Благодаря выполнению соединения четырех элементов без дополнительных сборочных единиц и наличию в каждом элементе полукруглых сегментов со сквозными пазами и отверстиями достигается уменьшение массы устройства в целом, при этом увеличение прочности всей конструкции достигается за счет увеличения надежности крепления четырех элементов между собой благодаря выполнению направляющих элементов с полукруглым сегментом на конце, состоящем из двух половин, образующих между собой ступень. Так же надежность работы всей конструкции обеспечивается благодаря тому, что на торцевой грани каждой направляющей выполнены сквозные отверстия для крепления устройства к опоре, а на верхней грани выполнен выступ, в котором имеется сквозное отверстие. Следовательно, увеличивается работоспособность устройства для подвески запаса кабеля и муфты.

На фигурах показаны:

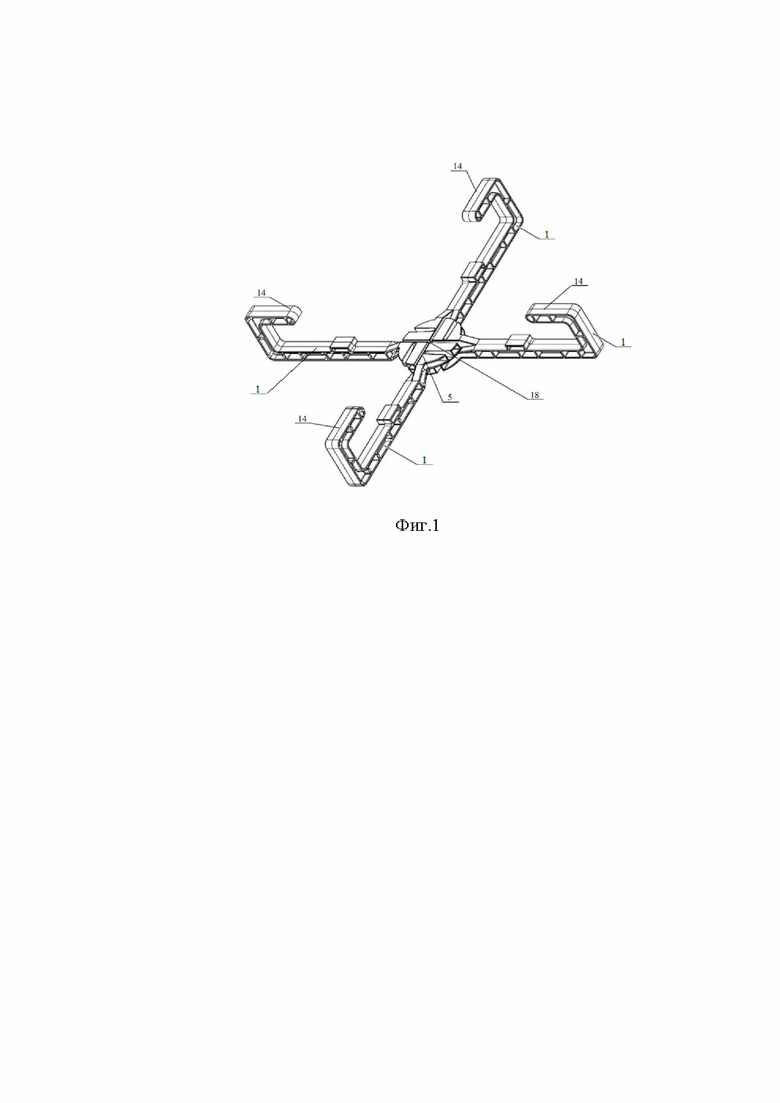

Фиг. 1 - Устройство для подвески запаса кабеля и муфты в сборе;

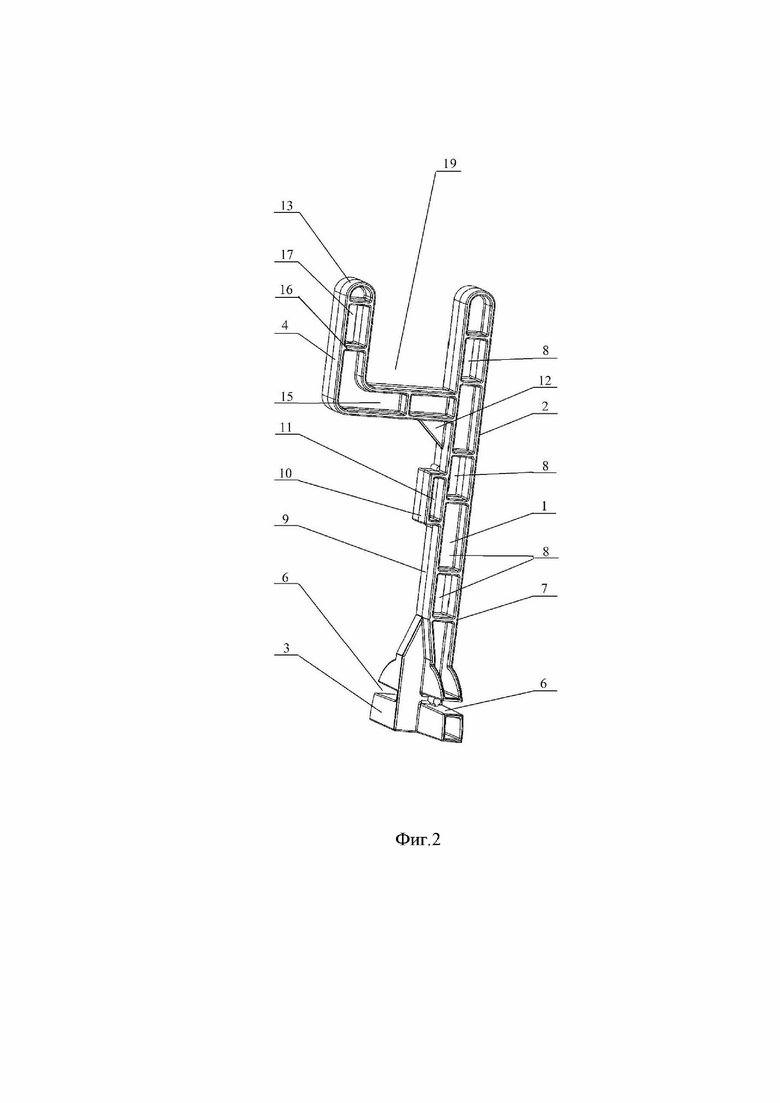

Фиг. 2 - Элемент устройства с перевернутым П-образным карманом;

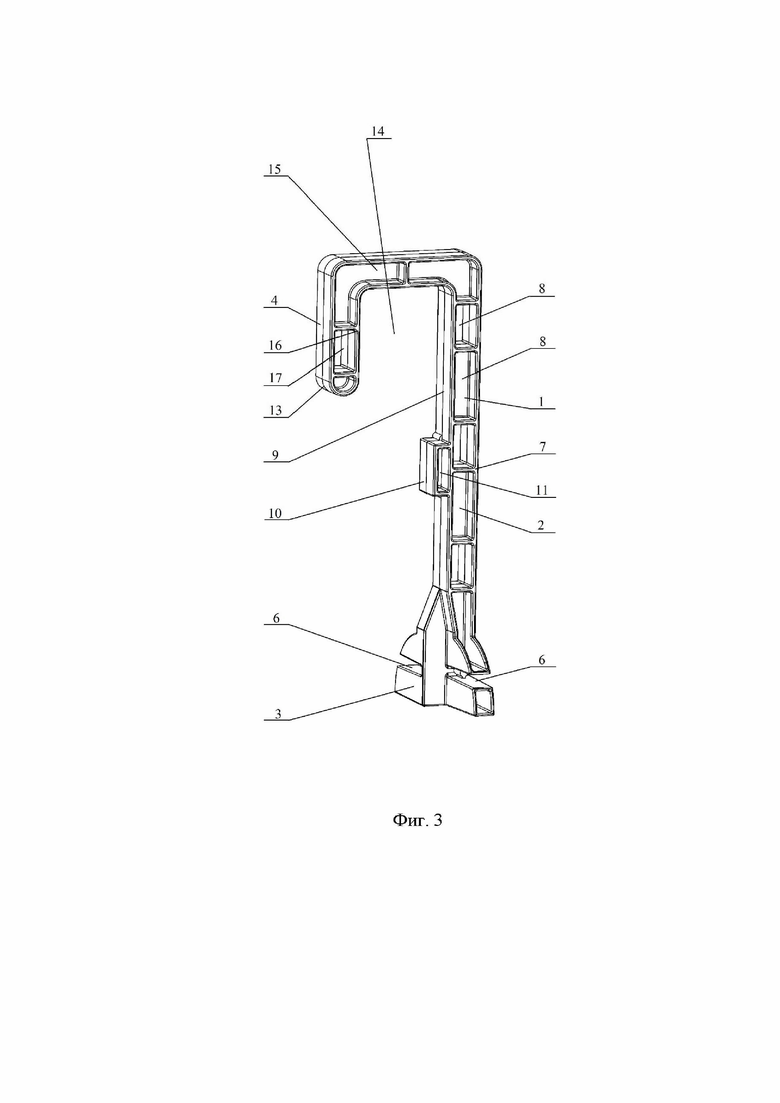

Фиг. 3 - Элемент устройства с прямым П-образным карманом.

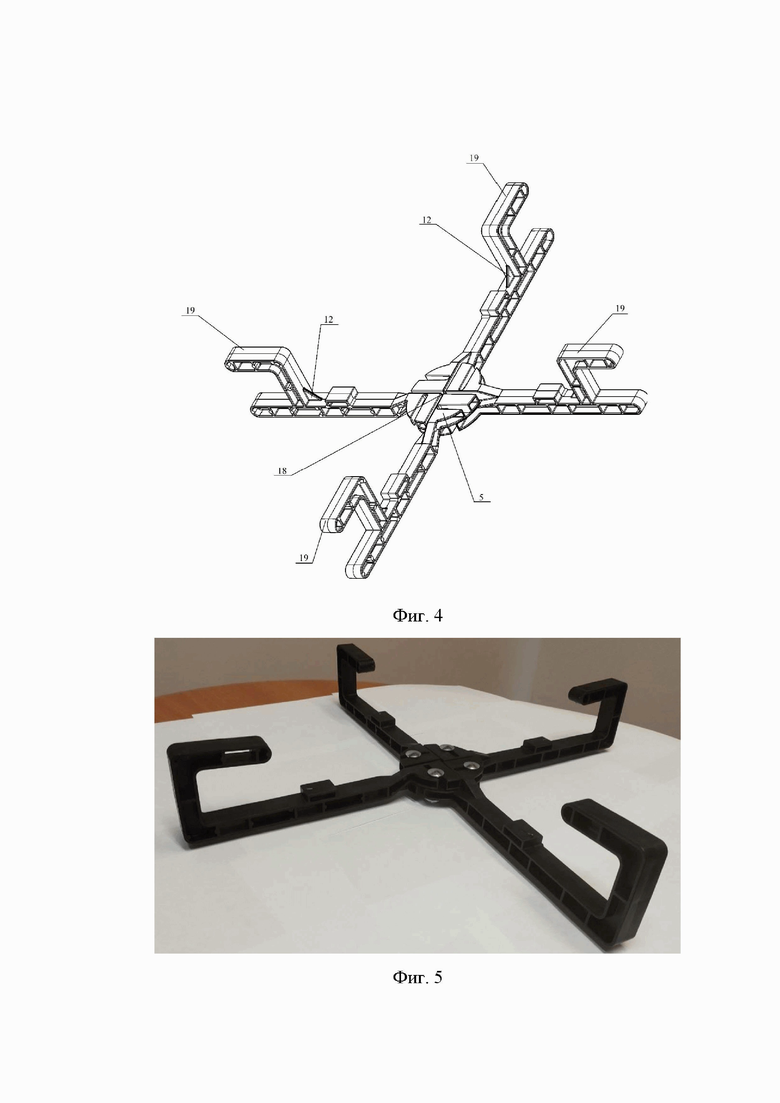

Фиг. 4 - Выполнение устройства для подвески запаса кабеля и муфты, состоящее четырех элементов с перевернутым П-образным карманом;

Фиг. 5 - Пример устройства для подвески запаса кабеля и муфты с прямым П-образным карманом;

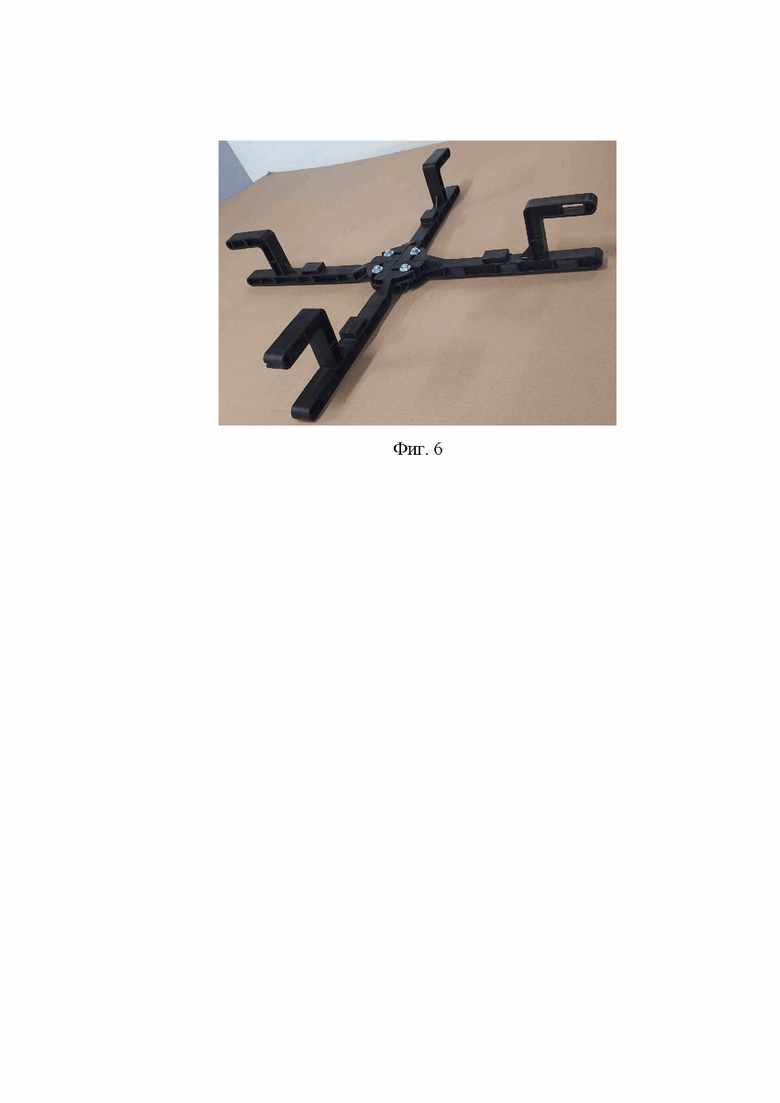

Фиг. 6 - Пример устройства для подвески запаса кабеля и муфты с перевернутым П-образным карманом.

Устройство для подвески запаса кабеля и муфты (фиг. 1) относится к средствам размещения кабельных муфт для волоконно-оптических линий связи с запасом волоконно-оптического кабеля (ВОК) на столбовых опорах, а также на стенах или других плоских опорных поверхностях различных сооружений, в частности на опорах линий связи, освещения и ЛЭП.

Устройство для подвески запаса кабеля и муфты состоит из четырех элементов 1 (фиг. 1, 2, 3, 4), соединенных между собой в виде перекрестия с помощью крепежных элементов (не показаны). Каждый из четырех элементов 1 (фиг. 1, 2, 3, 4) содержит направляющую 2 (фиг. 2, 3), на одном конце которой выполнена полукруглый сегмент 3 (фиг. 2, 3), а на другом конце - L-образный кронштейн 4 (фиг. 2, 3). Каждый из четырех элементов 1 (фиг. 1, 2, 3, 4) выполнен, например, из стеклопластика или иного материала, обладающего характеристиками стеклопластика. Направляющая 2 (фиг. 2, 3) с сегментом 3 (фиг. 2, 3) и L-образным кронштейном 4 (фиг. 2, 3) выполнены за одно целое.

Крепление четырех элементов 1 (фиг. 1, 2, 3, 4) выполнено таким образом, чтобы концы вышеуказанных элементов 1 (фиг. 1, 2, 3, 4) в месте соединения образовывали окружность 5 (фиг.1, 5). На одно конце каждого из четырех элементов 1 (фиг. 1, 2, 3, 4) выполнен полукруглый сегмент 3 (фиг. 2, 3), который разделен на две половины, образующие в плане ступень. Для монтажа крепежных элементов на хорде каждой половины полукруглого сегмента 3 (фиг. 2, 3) выполнены сквозные пазы 6 (фиг. 2, 3), расположенные от торца окружности к центру параллельно диаметру полукруглого сегмента 3 (фиг. 2, 3).

Направляющая 2 (фиг. 2, 3) выполнена прямоугольного сечения, на торцевой грани 7 (фиг. 2, 3) которой выполнены сквозные отверстия 8 (фиг. 2, 3) для крепления устройства к опоре. На верхней грани 9 (фиг. 2) направляющей 3 (фиг. 2, 3) выполнен выступ 10 (фиг. 2, 3), в котором имеется сквозное отверстие 11 (фиг. 2, 3).

В месте сопряжения направляющей 2 (фиг. 2, 3) и L-образного кронштейна 4 (фиг. 2, 3) имеется ребро жесткости 12 (фиг. 2, 4). L-образный кронштейн 4 (фиг. 2, 3) может быть расположен относительно направляющей 2 (фиг. 2, 3) с направлением свободного конца 13 (фиг. 2, 3) в противоположную сторону от полукруглого сегмента 3 (фиг. 2, 3) и таким образом, чтобы образовывался перевернутый (относительно центра устройства) П-образный карман 14 (фиг. 1) между направляющей 2 (фиг. 2, 3) и свободным концом 13 (фиг. 2, 3) L-образного кронштейна 5 (фиг.1, 4). При этом свободный конец 13 (фиг. 2, 3) L-образного кронштейна 4 (фиг. 2, 3) и конец направляющей 2 (фиг. 2, 3) располагаются в одной плоскости .

L-образный кронштейн 4 (фиг. 2, 3) может быть расположен перевернуто относительно направляющей 2 (фиг. 2, 3) с направлением свободного конца 13 (фиг. 2, 3) в сторону полукруглого сегмента 3 (фиг. 2, 3) и таким образом, чтобы образовывался прямой (относительно центра устройства) П-образный карман 14 (фиг. 1) между направляющей 2 (фиг. 2, 3) и свободным концом 13 (фиг. 2, 3) L-образного кронштейна 4 (фиг.2, 3). При этом горизонтальная часть 15 (фиг. 2, 3) L-образного кронштейна 4 (фиг. 2, 3) сопряжена со свободным концом направляющей 2 (фиг. 2, 3).

На торцевой грани 16 (фиг. 2, 3) свободного конца 13 (фиг. 2, 3) L-образного кронштейна 4 (фиг. 2, 3) выполнены отверстия 17 (фиг. 2, 3) , расположенные соосно с отверстиями на конце направляющей 2 (фиг. 2, 3).

Устройство для подвески запаса кабеля и муфты может быть собрано их четырех одинаковых элементов 1 (фиг. 1, 2, 3, 4), содержащих только прямой П-образный карман 14 (фиг. 1) или только перевернутый П-образный карман 19 (фиг. 4).

Устройство для подвески запаса кабеля и муфты собирается следующим образом.

Четыре элемента 1 (фиг. 1, 2, 3, 4) располагаются в одной плоскости друг к другу под углом 90° в форме перекрестия. Полукруглые сегменты 4 (фиг. 2, 3) каждого из элементов 1 (фиг. 1, 2, 3, 4) накладываются друг на друга таким образом, чтобы образовалась окружность в центре. В результате сквозные пазы 6 двух соседних элементов 1 (фиг. 1, 2, 3, 4) располагаются перпендикулярно друг другу с образованием в месте пересечения отверстия 18. В образованное отверстие устанавливаются крепежные элементы, например, болты.

Для подтверждения достигаемого технического результата были изготовлены устройства для подвески запаса кабеля и муфты из стеклопластика, содержащее только прямой П-образный карман 14 (фиг. 1) и только перевернутый П-образный карман (фиг. 5, 6) . Устройства обладают повышенной работоспособностью, прочностью и надежностью при работе на столбовых опорах.

Благодаря тому, что устройство для подвески запаса кабеля и муфты состоит из соединенных между собой в виде перекрестия с помощью крепежных деталей четырех элементов, при этом каждый элемент состоит из направляющей, на одном конце которой выполнен полукруглый сегмент, а на другом конце - L-образный кронштейн, полукруглый сегмент выполнен в виде двух половин, образующих в плане ступень, на хорде каждой половины полукруглого сегмента выполнены сквозные пазы, расположенные от торца окружности к центру параллельно диаметру полукруглого сегмента, при этом направляющая выполнена прямоугольного сечения, на торцевой грани которой выполнены сквозные отверстия для крепления устройства к опоре, а на верхней грани выполнен выступ, в котором имеется сквозное отверстие, L-образный кронштейн расположен перпендикулярно относительно направляющей с направлением свободного конца в противоположную сторону от полукруглого сегмента и с образованием перевернутого П-образного кармана между направляющей и свободным концом L-образного кронштейна, при этом горизонтальная часть L-образного кронштейна сопряжена с направляющей, L-образный кронштейн расположен перевернуто относительно направляющей с направлением свободного конца в сторону полукруглого сегмента и с образованием П-образного кармана между направляющей и свободным концом L-образного кронштейна, при этом горизонтальная часть L-образного кронштейна сопряжена со свободным концом направляющей, и содержит четыре элемента, содержащих прямой П-образный карман, или содержит четыре элемента, содержащих перевернутый П-образный карман, на торцевой грани свободного конца L-образного кронштейна выполнены отверстия, расположенные соосно с отверстиями на конце направляющей, в месте сопряжения направляющей и L-образного кронштейна имеется ребро жесткости, выполнено из стеклопластика, достигается увеличение работоспособности конструкции устройства, за счет повышения надежности и прочности всей конструкции устройства при нагружении, а так же, снижение суммарного веса устройства благодаря упрощению конструкции устройства.

Изобретение относится к средствам воздушной прокладки волоконно-оптического кабеля на высоковольтных опорах линии электропередачи и может найти применение в устройствах для подвески кабеля и для установки кабельной муфты. Техническим результатом заявленного изобретения является увеличение работоспособности конструкции устройства, за счет повышения надежности и прочности всей конструкции устройства при нагружении, а также снижение суммарного веса устройства благодаря упрощению конструкции устройства. Устройство для подвески запаса кабеля и установки кабельной муфты, состоящее из соединенных между собой в виде перекрестия с помощью крепежных деталей четырех направляющих, на одном конце каждой направляющей выполнен полукруглый сегмент, а на другом конце или сопряженный с направляющей - L- образный кронштейн, полукруглый сегмент, состоящий из двух половин, образующих между собой ступень. На хорде каждой половины полукруглого сегмента выполнены сквозные пазы, расположенные от торца окружности к центру параллельно диаметру полукруглого сегмента, при этом направляющая выполнена прямоугольного сечения, на торцевой грани которой выполнены сквозные отверстия для крепления устройства к опоре, а на верхней грани выполнен выступ со сквозным отверстием. 5 з.п. ф-лы, 6 ил.

1. Устройство для подвески запаса кабеля и установки кабельной муфты, состоящее из соединенных между собой в виде перекрестия с помощью крепежных деталей четырех направляющих, на одном конце каждой направляющей выполнен полукруглый сегмент, а на другом конце или сопряженный с направляющей - L-образный кронштейн, полукруглый сегмент, состоящий из двух половин, образующих между собой ступень, на хорде каждой половины полукруглого сегмента выполнены сквозные пазы, расположенные от торца окружности к центру параллельно диаметру полукруглого сегмента, при этом направляющая выполнена прямоугольного сечения, на торцевой грани которой выполнены сквозные отверстия для крепления устройства к опоре, а на верхней грани выполнен выступ со сквозным отверстием.

2. Устройство по п.1, отличающееся тем, что L-образный кронштейн расположен перпендикулярно относительно направляющей с направлением свободного конца в противоположную сторону от полукруглого сегмента и с образованием П-образного кармана между направляющей и свободным концом L-образного кронштейна.

3. Устройство по п.1, отличающееся тем, что L-образный кронштейн расположен перевернуто относительно направляющей с направлением свободного конца в сторону полукруглого сегмента и с образованием П-образного кармана между направляющей и свободным концом L-образного кронштейна, при этом горизонтальная часть L-образного кронштейна сопряжена со свободным концом направляющей.

4. Устройство по пп. 1-3, отличающееся тем, что на торцевой грани свободного конца L-образного кронштейна выполнены отверстия, расположенные соосно с отверстиями на конце направляющей.

5. Устройство по пп.1-4, отличающееся тем, что в месте сопряжения направляющей и L-образного кронштейна имеется ребро жесткости.

6. Устройство по пп.1-5, отличающееся тем, что каждая из четырех направляющих устройства выполнена из стеклопластика.
