Мыльница Российский патент 2025 года по МПК A47K5/02

Описание патента на изобретение RU2838866C1

Изобретение относится к «Санитарно-гигиеническому оборудованию жилища», «Мыльница» - способ и устройство, предназначенное для хранения и сушки кускового мыла в быту и на производстве.

Мыльница - широко известный и необходимый аксессуар, для хранения и сушки кускового мыла. Самый распространенный вариант мыльниц, на котором мыло расположено плашмя, в конструкции которого возможен дренаж и поддон для удаления и для сбора стекающей влаги, способствующий ускорить сушку кускового мыла. В усовершенствованной конструкции мыльниц, мыло так же располагается плашмя, но под углом, для слива влаги с мыльницы.

Пример существующих аналогов мыльниц, полученные из открытых источников, Интернет магазинов, имеющий близкие сходства с изобретением, для сравнения изображены на следующих фигурах:

- Фиг. 1 и Фиг. 2, стандартная мыльница под одно кусковое мыло, с расположением мыла в мыльнице плашмя, с поперечными щелями для дренажа и с поддоном, изготовленной из пластика;

- Фиг. 3 - Фиг. 6, стандартная мыльница под одно кусковое мыло, с расположением мыла в мыльнице плашмя, с поперечными и продольными широкими щелями для дренажа и циркуляции воздуха без поддона, изготовленные из металла;

- Фиг. 7, мыльница под одно кусковое мыло, с расположением мыла в мыльнице плашмя и под углом для ускорения слива влаги, изготовленной из пластика.

Все известные варианты мыльниц, без дополнительного внешнего воздействия, в разной степени по своему имеют достоинства и, к сожалению, не лишены недостатков, связанные раскисанием (размоканием) мыла в мыльнице в процессе его использования, за счет чрезмерного скопления влаги и недостаточной циркуляцией воздуха вокруг его, а в изобретении «Мыльница» данные недостатки существенно снижены, а скорость сушки кускового мыла многократно увеличилось и конструкция устройства имеет еще дополнительные преимущества.

Сущность изобретения. В результате теоретических и практических изысканий найден оптимально наилучший и удобный в эксплуатации способ - быстрой сушки кускового мыла без внешних воздействий, который достигается, когда мыло прямоугольной или овальной формы расположено боком фиг. 17 - фиг. 20, на длинном своем ребре, а для круглых или квадратных форм на любом ребре (возможно отклонение, но лучше перпендикулярно к плоскости Земли). При данном расположении, происходит одновременно отток влаги с максимально большей площади поверхности мыла за условно среднее время, с минимальной теневой зоной под мылом, в процессе использования мыла, зона тени будет только уменьшаться, а циркуляция воздуха вокруг мыла увеличиваться, в результате чего, сушка мыла происходит по сравнению с другими вариантами:

- значительно быстрее (в разы), чем когда кусковое мыло расположено плашмя, как показано на фиг. 2, фиг. 4 и фиг. 6 самое распространенное положение, при котором теневая зона под мылом только увеличивается, и достигает в процессе использования мыла около 50 процентов от общей площади мыла;

- и быстрее чем, когда кусковое мыло прямоугольной фиг. 27 - фиг. 28 или овальной формы фиг. 29 - фиг. 30 расположено вертикально на торце, длиной стороной перпендикулярно плоскости Земли, вариант при таком положении выглядит еще выигрышнее, и теневая зона под мылом еще меньше, но с учетом увеличения времени стекания влаги по сторонам, и увеличения количества сосредоточенной влаги в нижней части мыла, дольше и неравномерно происходит сушка мыла, и для потребителя данный вариант в эксплуатации оказывается крайне не удобным, аналогичного для сравнения мыльниц нет данных, но ближе для сравнения вариант, когда мыло расположено плашмя и под углом фиг. 7.

Изобретение «Мыльница» - устройство, с помощью которого реализован способ быстрой сушки кускового мыла. Изобретение «Мыльница», имеет уникальную механическую конструкцию, выполненного в форме веера для хранения и сушки мыла в любом положении фиг. 8 - фиг. 33 и значительно отличается от аналогов мыльниц для кускового мыла, в возможности изменять свою конфигурацию по необходимости, за счет изменения положения лепестков мыльницы.

Изобретение «Мыльница» состоит из необходимого количества «Лепестков» выполняющие различные функции, которые стягиваются с помощью шпильки с определенным усилием для их подвижности. При раскрытии «Лепестков» в противоположные стороны через один, получается стандартная мыльница со смещенными щелями для дренажа и циркуляции воздуха фиг. 8 и фиг. 9.

«Лепесток» - основной элемент «Мыльницы», напоминающий лепесток цветка или лопасть винта самолета, конструктивные особенности которого позволяет максимально быстро отводить скапливающую влагу от мыла, за счет наклонных форм «Лепестка», влага с которой стекает в раковину (в ванную), а когда нет такой возможности, под мыльницей располагается мини поддон или футляр для сбора влаги фиг. 31 - фиг. 32.

«Лепестки» изготавливаются из любого влагостойкого материала, внутри которые могут быть сплошные, но лучше пустотелые, с отверстием со стороны заужения для соединения и вращения, которые значительно отличается от аналогов элементов мыльниц, тем что «Лепестки» многофункциональны и подвижны, с помощью которых позволяет потребителю самостоятельно:

- изменять конфигурацию мыльницы под желаемые потребности и фантазии, фиг. 8 - фиг. 33;

- настраивать мыльницу для расположения кускового мыла, любой формы и любом положении, фиг. 17 - фиг. 30;

- настраивать мыльницу для расположения одновременно сразу нескольких кусков и разных форм мыла на одном изделии, размеры которого аналогично размерам обычной мыльницы, фиг. 21 - фиг. 26;

- настраивать мыльницу для установки на поверхностность с различным наклоном и рельефом, фиг. 14 - фиг. 20, фиг. 22.;

- складывать мыльницу пополам, для уменьшения общего размера почти в два раза, для транспортировки или хранения, фиг. 12 и фиг. 13.

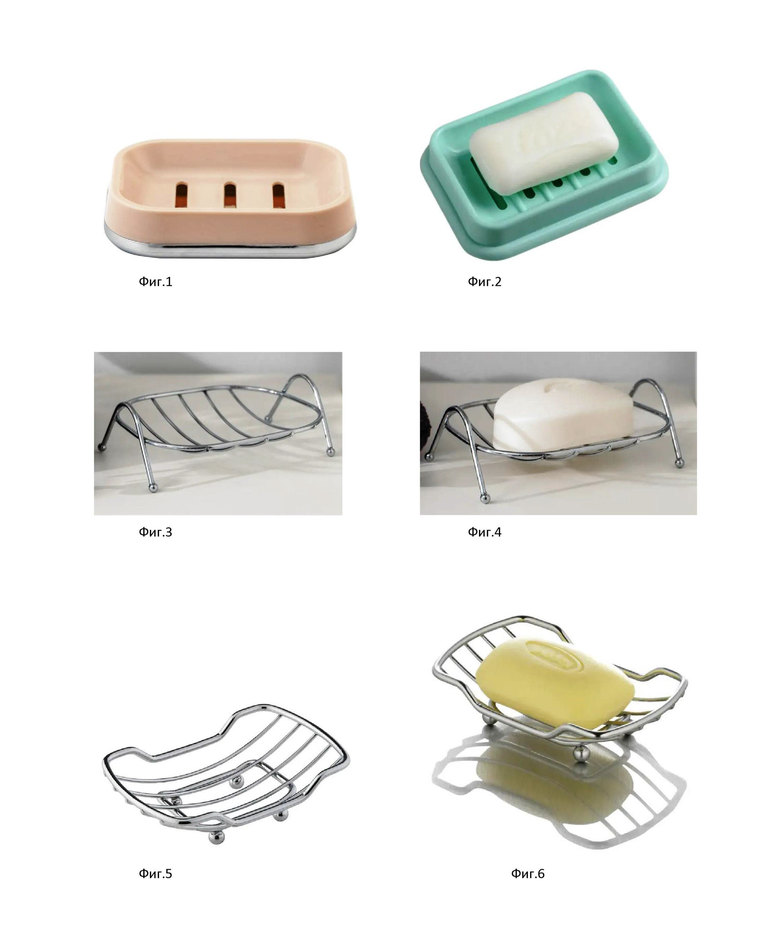

Краткое описание чертежей. На странице 1, фиг. 1 изображена стандартная мыльница под одно кусковое мыло, с поперечными щелями для дренажа, изготовленной из пластика, близкого аналога для сравнения с изобретением.

На странице 1, фиг. 2 изображена стандартная мыльница под одно кусковое мыло, с поперечными щелями для дренажа и с расположением мыла в мыльнице плашмя, изготовленной из пластика, близкого аналога для сравнения с изобретением.

На странице 1, фиг. 3 изображена стандартная мыльница под одно кусковое мыло, изготовленной из металла, с поперечными широкими щелями для дренажа и циркуляции воздуха, близкого аналога для сравнения с изобретением.

На странице 1, фиг. 4 изображена стандартная мыльница под одно кусковое мыло, с поперечными широкими щелями для дренажа и циркуляции воздуха с расположением мыла в мыльнице плашмя, изготовленной из металла, близкого аналога для сравнения с изобретением.

На странице 1, фиг. 5 изображена стандартная мыльница под одно кусковое мыло, изготовленной из металла, с продольными широкими щелями для дренажа и циркуляции воздуха, близкого аналога для сравнения с изобретением.

На странице 1, фиг. 6 изображена стандартная мыльница под одно кусковое мыло, с продольными широкими щелями для дренажа и циркуляции воздуха и с расположением мыла в мыльнице плашмя, изготовленной из металла, близкого аналога для сравнения с изобретением.

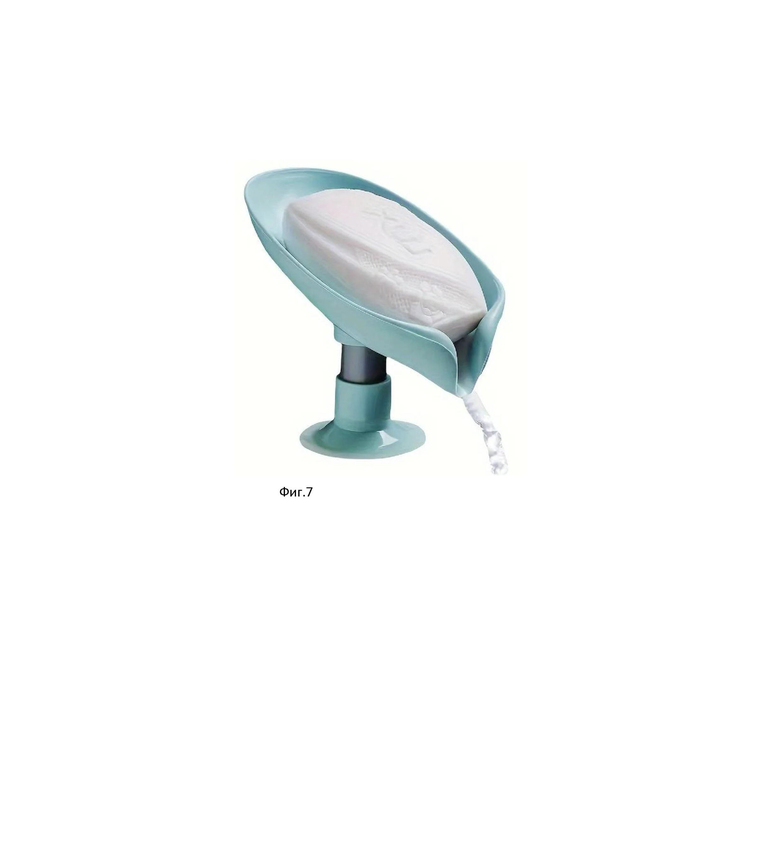

На странице 2, фиг. 7 изображена мыльница под одно кусковое мыло, с расположением мыла в мыльнице плашмя и под углом для слива влаги, изготовленной из пластика, близкого аналога для сравнения с изобретением.

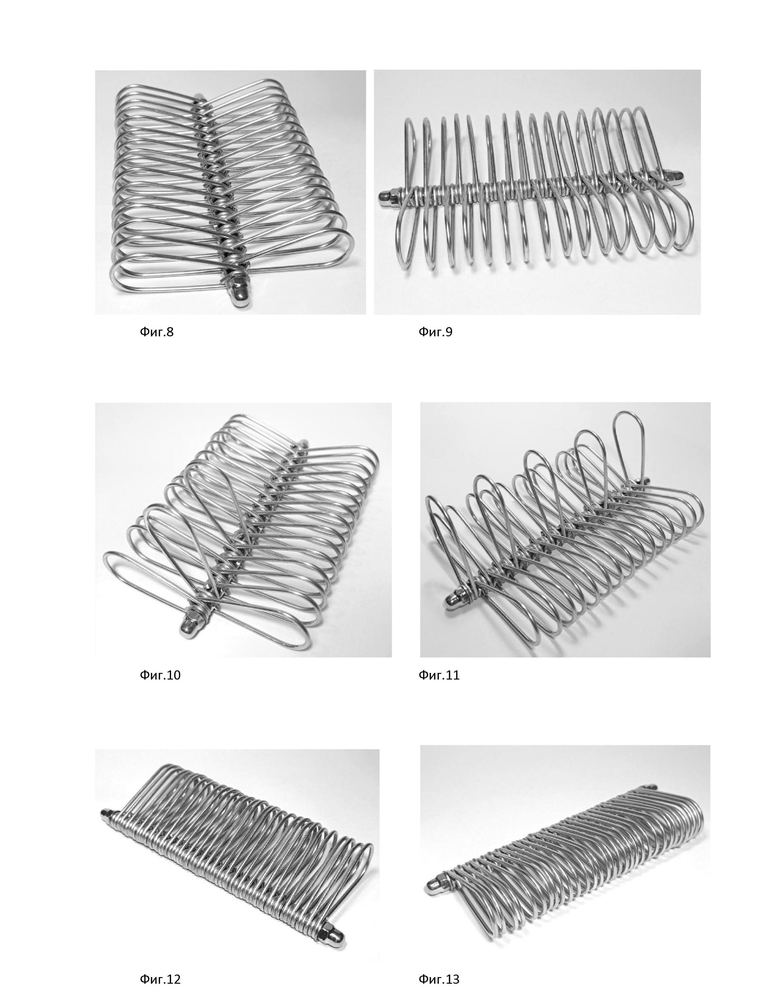

На странице 3, фиг. 8 - фиг. 9 изобретение - мыльница в разложенном состоянии, для расположения одного кускового мыло плашмя.

На странице 3, фиг. 10 изобретение - мыльница в разложенном состоянии, с поднятыми лепестками, для расположения и удержания одного кускового мыло на ребре.

На странице 3, фиг. 11 изобретение - мыльница в разложенном состоянии, с поднятыми лепестками, для расположения и удержания четырех кусков мыло на ребре.

На странице 3, фиг. 12 - фиг. 13 изобретение - мыльница в сложенном состоянии.

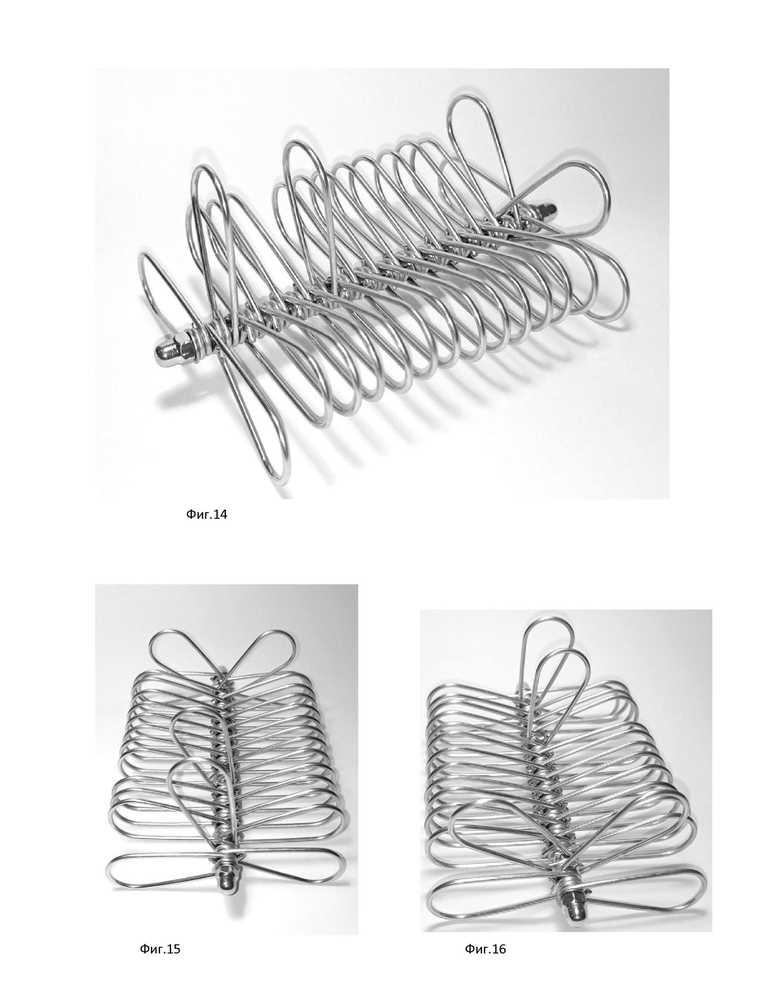

На странице 4, фиг. 14 - фиг. 16 изобретение - мыльница в разложенном состоянии, с поднятыми лепестками, для расположения и удержания кускового мыло на ребре и плашмя в приподнятом состоянии на ножках, вид сбоку.

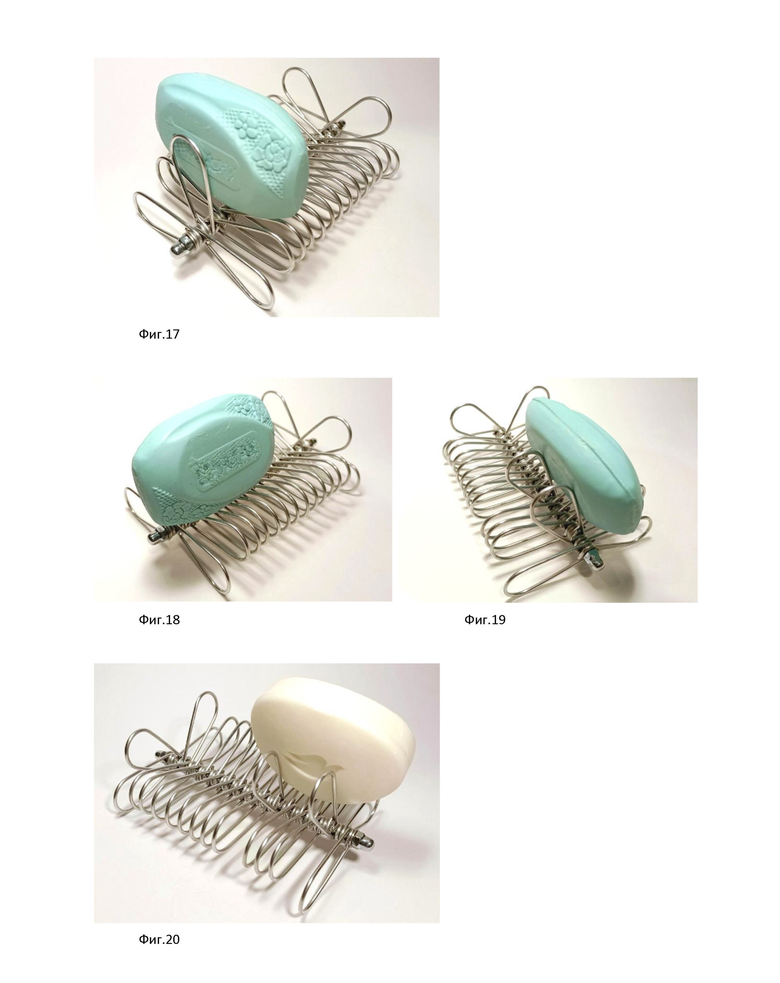

На странице 5, фиг. 17 изобретение - мыльница, с кусковым мылом на ребре, в приподнятом состоянии на ножках, вариант удержания между лепестками.

На странице 5, фиг. 18 - фиг. 20 изобретение - мыльница, с кусковым мылом на ребре, в приподнятом состоянии на ножках, вариант удержания лепесток - упор.

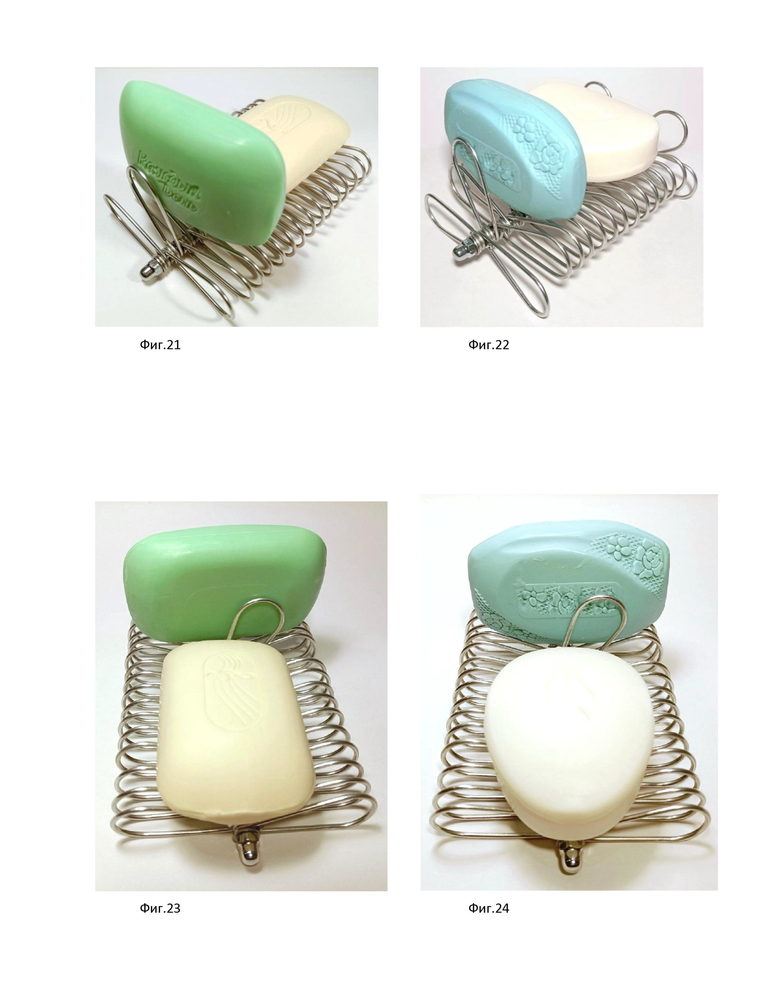

На странице 6, фиг. 21 - фиг. 24 изобретение - мыльница, с кусковым мылом на ребре и плашмя, вариант удержания между лепестками и плашмя.

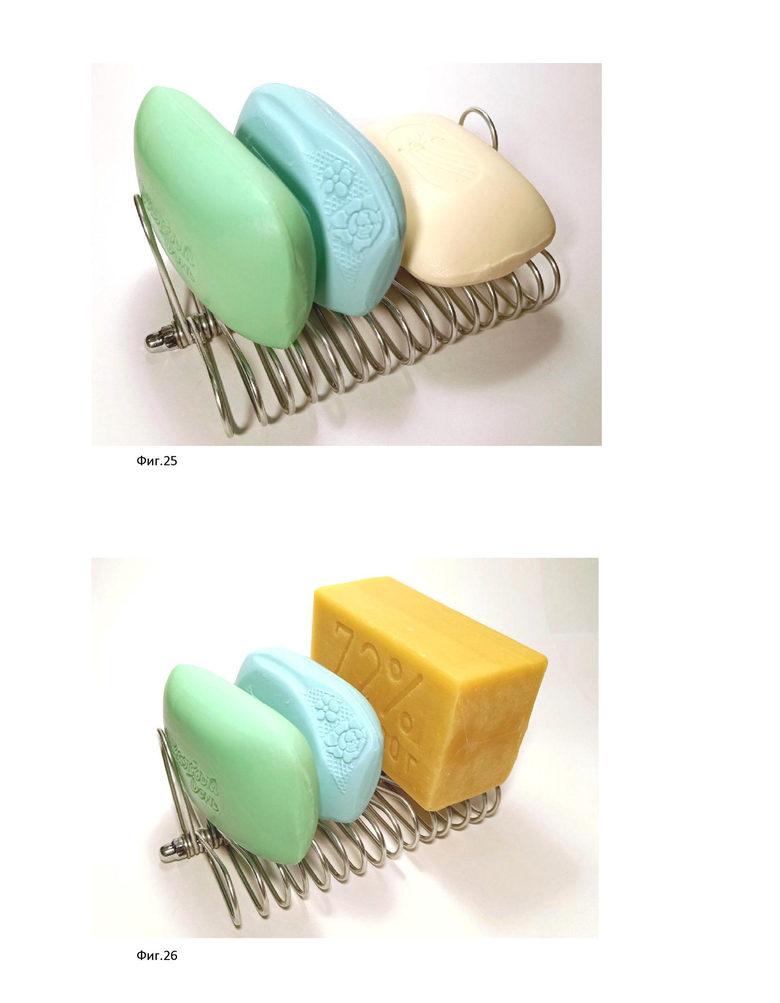

На странице 7, фиг. 25 изобретение - мыльница, с двумя кусками мылами на ребре, вариант удержания между лепестками, и одного мыла плашмя.

На странице 7, фиг. 26 изобретение - мыльница, с тремя кусками мылами, разной конфигурации на ребре, вариант удержания между лепестками.

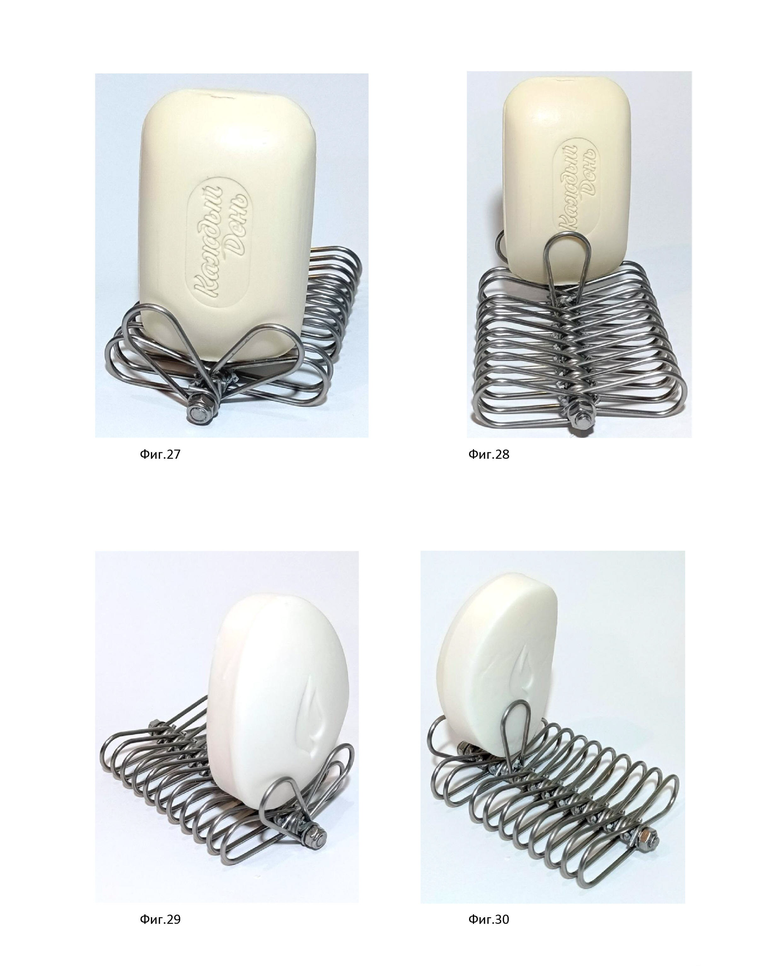

На странице 8, фиг. 27 - фиг. 28 изобретение - мыльница в разложенном состоянии, с кусковым мылом прямоугольной формы расположенным на торце, вертикально.

На странице 8, фиг. 29 - фиг. 30 изобретение - мыльница в разложенном состоянии, с кусковым мылом овальной формы расположенное вертикально.

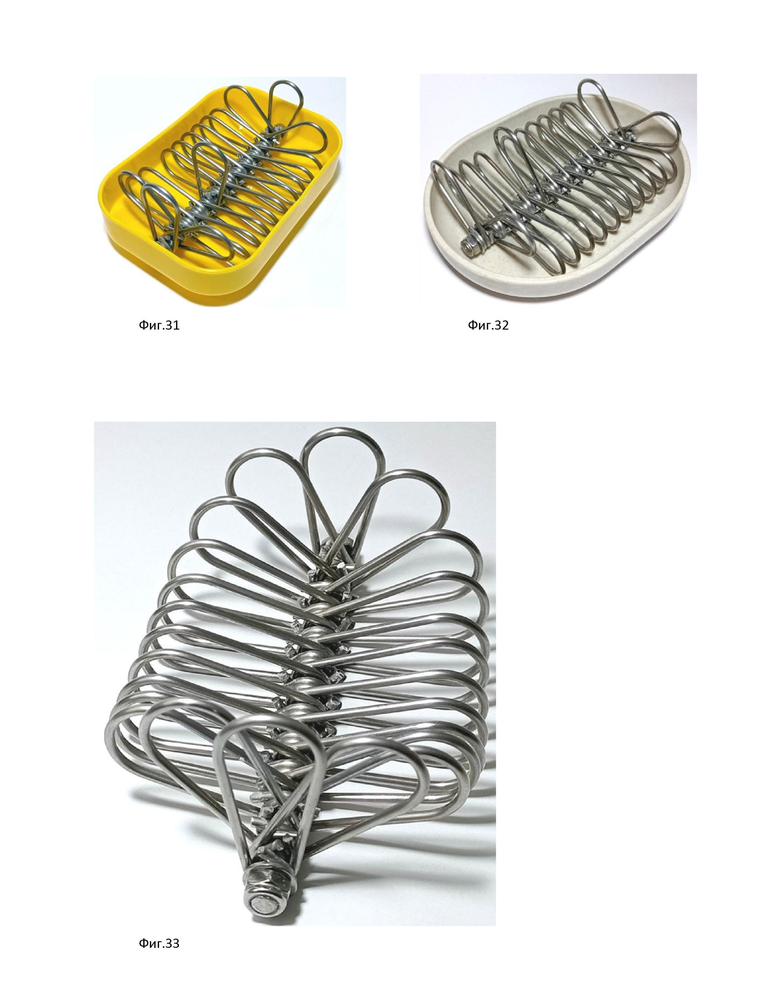

На странице 9, фиг. 31 - фиг. 32 изобретение - мыльница с поддоном для влаги.

На странице 9, фиг. 33 изобретение - мыльница в разложенном состоянии, импровизация, без поддона для влаги.

Максимально воздушная конструкция и конструктивные особенности изобретения «Мыльницы», в течение длительных испытаний убедительно доказали, что оптимально удобный и быстрый способ сушки кускового мыла достигается боком, на длинном своем ребре и на протяжении всего срока его использования, с разной интенсивностью использования в быту - на кухне, в умывальнике, в ванной фиг. 17 - фиг. 20, фиг. 26 и с превосходными возможностями устройства, изготовленного из нержавеющего металла фиг. 8 - фиг. 33.
