Переходная токопроводящая конструкция для сетевого переходника Российский патент 2025 года по МПК H01R31/06 H01R11/05 H01R27/00

Описание патента на изобретение RU2838914C1

Техническая сфера

Настоящее изобретение относится к области техники сетевых переходников, в частности к переходной токопроводящей конструкции для сетевого переходника.

Фон изобретения

Поскольку стандарты розеток в разных странах не унифицированы, одна вилка не может быть универсальной для всего мира. При поездках в разные страны необходимо использовать штепсельную вилку, соответствующую стандартам каждой конкретной страны, чтобы обеспечить питание переносимых электронных устройств. Если нужно посетить несколько стран за раз, потребителям приходится брать с собой вилки, соответствующие стандартам разных стран, что вызывает значительные неудобства для людей, совершающих трансграничные поездки или деловые командировки.

В результате на рынке широко представлены универсальные штепсельные вилки, соответствующие стандартам розеток различных стран. Ссылаясь на китайский патентный документ на изобретение (номер патента: 201010183801.8), раскрывается интеграция нескольких вилок с различными характеристиками в один сетевой переходник, но вилки американского стандарта US и австралийского стандарта AU имеют только два штифта, то есть не содержат заземляющих штифтов. Такой сетевой переходник имеет меньший внутренний объем благодаря сокращению числа штифтов, однако при использовании с мощными электроприборами существует риск поражения электрическим током и утечки тока, что приводит к низкому уровню безопасности и не соответствует стандартам безопасности.

Если предусмотреть заземляющие штифты, то внутренняя токопроводящая конструкция становится более сложной и занимает больше пространства, что усложняет использование в путешествиях.

Содержание изобретения

В ответ на вышеуказанные недостатки цель настоящего изобретения заключается в том, чтобы предоставить переходную токопроводящую конструкцию для сетевого переходника с простой структурой и стабильным токопроводящим соединением, которая позволяет выполнить токопроводящее соединение розеток разных стран с вилками разных стран с различными характеристиками, в частности, токопроводящее соединение заземляющего провода в вилках разных стран с заземляющим штифтом разных стран с различными характеристиками, повышая тем самым безопасность сетевого переходника.

Для достижения вышеуказанной цели техническое решение по настоящему изобретению состоит в следующем: переходная токопроводящая конструкция для сетевого переходника, содержащая:

сетевой переходник, содержащий верхнюю крышку корпуса, нижнюю крышку корпуса, совмещенную с верхней крышкой корпуса, опору внутри верхней крышки корпуса, блок контактных штифтов британского стандарта, блок контактных штифтов американского стандарта, блок гибридной штепсельной вилки стандарта CEE7/7, а также блок контактных штифтов китайского или австралийского стандарта между нижней крышкой корпуса и верхней крышкой корпуса; на верхней крышке корпуса предусмотрены гнезда розетки; содержит также токопроводящий механизм, сочетающийся с блоком контактных штифтов британского стандарта, блоком контактных штифтов американского стандарта, блоком гибридной штепсельной вилки стандарта CEE7/7, блоком контактных штифтов китайского или австралийского стандарта, токопроводящий механизм содержит токопроводящий узел соединения заземляющего провода (PE), установленный на опоре и сочетающийся с гнездом розетки, токопроводящий узел соединения нейтрального провода (N), установленный со стороны опоры и сочетающийся с гнездом розетки, а также токопроводящий узел соединения фазного провода (L), установленный со стороны опоры и сочетающийся с гнездом розетки;

токопроводящий узел соединения заземляющего провода (PE), содержащий токопроводящую пластину заземляющего провода розетки, токопроводящая пластина заземляющего провода розетки содержит держатель заземляющего провода розетки британского стандарта, держатель заземляющего провода розетки китайского или австралийского стандарта, держатель заземляющего провода розетки американского стандарта;

токопроводящий узел соединения фазного провода (L), содержащий токопроводящую пластину фазного провода розетки со стороны опоры, токопроводящая пластина фазного провода розетки содержит токопроводящую пластину фазного провода розетки американского стандарта, вторую нижнюю пластину фазного провода, токопроводящую пластину фазного провода розетки британского стандарта, токопроводящую пластину фазного провода китайского или австралийского стандарта;

токопроводящий узел нейтрального провода (N), содержащий токопроводящую пластину нейтрального провода розетки, установленную с другой стороны опоры, токопроводящая пластина нейтрального провода розетки содержит токопроводящую пластину нейтрального провода розетки американского стандарта, токопроводящую пластину нейтрального провода розетки британского стандарта, токопроводящую пластину нейтрального провода розетки китайского или австралийского стандарта.

В качестве дальнейшего усовершенствования настоящего изобретения блок контактных штифтов американской модели содержит разъемный соединитель американского стандарта, кнопочный элемент американского стандарта, который подсоединен к разъемному соединителю американского стандарта, заземляющий штифт американского стандарта, который установлен в разъемном соединителе американского стандарта и простирается вниз, токопроводящую пластину заземляющего провода американского стандарта, которая предусмотрена в верхней части заземляющего штифта американского стандарта и простирается с изгибом вниз, нейтральный штифт американского стандарта, который предусмотрен в разъемном соединителе американского стандарта и простирается вниз, токопроводящую пластину нейтрального провода американского стандарта, которая предусмотрена в верхней части нейтрального штифта американского стандарта и простирается с изгибом вниз, фазный штифт американского стандарта, который предусмотрен в разъемном соединителе американского стандарта и простирается вниз, токопроводящую пластину фазного провода американского стандарта, которая предусмотрена в верхней части фазного штифта американского стандарта и простирается с изгибом вниз; блок контактных штифтов британского стандарта содержит разъемный соединитель британского стандарта, кнопочный элемент британского стандарта, который подсоединен к разъемному соединителю британского стандарта, заземляющий штифт британского стандарта, который установлен в разъемном соединителе британского стандарта и простирается вниз, токопроводящую пластину заземляющего провода британского стандарта, которая предусмотрена в верхней части заземляющего штифта британского стандарта и простирается с изгибом вниз, нейтральный штифт британского стандарта, который предусмотрен в разъемном соединителе британского стандарта и простирается вниз, токопроводящую пластину нейтрального провода британского стандарта, которая предусмотрена в верхней части нейтрального штифта британского стандарта и простирается с изгибом вниз, фазный штифт британского стандарта, который предусмотрен в разъемном соединителе британского стандарта и простирается вниз, токопроводящую пластину фазного провода британского стандарта, которая предусмотрена в верхней части фазного штифта британского стандарта и простирается с изгибом вниз; блок гибридной штепсельной вилки стандарта CEE7/7 содержит разъемный соединитель гибридной вилки, кнопочный элемент гибридной вилки, подсоединенный к разъемному соединителю гибридной вилки, втулку гибридной вилки, сблокированную с кнопочным элементом гибридной вилки, опору гибридной вилки, сочетающуюся с разъемным соединителем гибридной вилки, опора гибридной вилки содержит фазный штифт гибридной вилки, протирающийся вниз, токопроводящую пластину фазного провода гибридной вилки, предусмотренную в верхней части фазного штифта гибридной вилки и простирающуюся с изгибом вниз, нейтральный штифт гибридной вилки, предусмотренный с другой стороны гибридной вилки и простирающийся вниз, токопроводящую пластину нейтрального провода гибридной вилки, предусмотренную в верхней части нейтрального штифта гибридной вилки и простирающуюся с изгибом вниз, а также токопроводящую пластину заземляющего провода гибридной вилки, установленную на одном конце в втулку гибридной вилки; блок контактных штифтов китайского или австралийского стандарта содержит разъемный соединитель китайского или австралийского стандарта, кнопочный элемент китайского или австралийского стандарта, который подсоединен к разъемному соединителю китайского или австралийского стандарта, заземляющий штифт китайского или австралийского стандарта, который установлен в разъемном соединителе китайского или австралийского стандарта и простирается вниз, токопроводящую пластину заземляющего провода китайского или австралийского стандарта, которая предусмотрена в верхней части заземляющего штифта китайского или австралийского стандарта и простирается с изгибом вниз, нейтральный штифт китайского или австралийского стандарта, который предусмотрен в разъемном соединителе китайского или австралийского стандарта и простирается вниз, токопроводящую пластину нейтрального провода китайского или австралийского стандарта, которая предусмотрена в верхней части нейтрального штифта китайского или австралийского стандарта стандарта и простирается с изгибом вниз, фазный штифт китайского или австралийского стандарта, который предусмотрен в разъемном соединителе китайского или австралийского стандарта и простирается вниз, токопроводящую пластину фазного провода китайского или австралийского стандарта, которая предусмотрена в верхней части фазного штифта китайского или австралийского стандарта и простирается с изгибом вниз.

В качестве дальнейшего усовершенствования настоящего изобретения токопроводящий узел соединения заземляющего провода (PE) также содержит нижнюю соединительную пластину заземляющего провода на конце токопроводящей пластины заземляющего провода розетки, токопроводящую пластину для крепления заземляющего провода вилки, которая соединена одним концом с хвостовой частью нижней соединительной пластины заземляющего провода и простирается с изгибом, а также токопроводящую пластину для крепления заземляющего провода гибридной вилки, которая простирается с изгибом в направлении нижней крышки корпуса; токопроводящая пластина для крепления заземляющего провода гибридной вилки образует на конце, близком к нижней крышке корпуса, держатель заземляющего провода гибридной вилки, токопроводящая пластина заземляющего провода гибридной вилки вставляется соответствующим образом в держатель заземляющего провода гибридной вилки.

В качестве дальнейшего усовершенствования настоящего изобретения токопроводящая пластина для крепления заземляющего провода вилки содержит держатель для соединения заземляющего провода, которая зажимает нижнюю токопроводящую пластину для соединения заземляющего провода, держатель заземляющего провода американского стандарта, которая предусмотрена с одной стороны держателя для соединения заземляющего провода и зажимает токопроводящую пластину заземляющего провода американского стандарта, соединительную пластину заземляющего провода вилки, которая предусмотрена с другой стороны держателя заземляющего провода американского стандарта, держатель заземляющего провода британского стандарта, которая предусмотрена с одной стороны соединительной пластины заземляющего провода вилки и зажимает токопроводящую пластину заземляющего провода британского стандарта, а также держатель заземляющего провода китайского или австралийского стандарта, которая предусмотрена с одной стороны держателя токопроводящего провода британского стандарта и зажимает токопроводящую пластину заземляющего провода китайского или австралийского стандарта.

В качестве дальнейшего усовершенствования настоящего изобретения токопроводящий узел соединения нейтрального провода (N) также содержит токопроводящую пластину розетки, которая предусмотрена со стороны опоры, нижнюю соединительную пластину нейтрального провода, которая в целом перпендикулярна нижней крышке корпуса и соединена с токопроводящей пластиной нейтрального провода розетки.

В качестве дальнейшего усовершенствования настоящего изобретения токопроводящая пластина для крепления нейтрального провода розетки содержит держатель нейтрального провода американского стандарта, который зажимает токопроводящую пластину нейтрального провода американского стандарта, держатель заземляющего провода британского стандарта, который зажимает токопроводящую пластину нейтрального провода британского стандарта, держатель нейтрального провода китайского или австралийского стандарта, который зажимает токопроводящую пластину нейтрального провода китайского или австралийского стандарта, держатель нейтрального провода гибридной вилки, который зажимает токопроводящую пластину нейтрального провода гибридной вилки.

В качестве дальнейшего усовершенствования настоящего изобретения токопроводящий узел соединения фазного провода (L) содержит предохранитель, предусмотренный в нижней крышке корпуса, нижнюю соединительную пластину фазного провода, верхняя часть которой соединена с токопроводящей пластиной фазного провода розетки, а хвостовая часть - с предохранителем, токопроводящую пластину для крепления фазного провода вилки, которая соединена с нижней частью предохранителя, со стороны токопроводящей пластины для крепления фазного провода вилки имеется токопроводящая пластина для крепления фазного провода гибридной вилки, которая простирается в сторону втулки гибридной розетки и находится напротив токопроводящей пластины фазного провода гибридной вилки.

В качестве дальнейшего усовершенствования настоящего изобретения токопроводящая пластина для крепления фазного провода вилки содержит держатель предохранителя, которая зажимает хвостовую часть предохранителя, держатель фазного провода британского стандарта, которая простирается в направлении узла гибридной вилки стандарта CEE7/7 и зажимает токопроводящую пластину фазного провода британского стандарта, удлинительную пластину фазного провода, которая подсоединена к держателю предохранителя, держатель фазного провода китайского или австралийского стандарта, которая предусмотрена на удлинительной пластине фазного провода и зажимает токопроводящую пластину фазного провода китайского или австралийского стандарта, держатель фазного провода американского стандарта, которая зажимает токопроводящую пластину фазного провода американского стандарта; токопроводящая пластина для крепления фазного провода гибридной вилки предусмотрена на конце токопроводящей пластине для крепления фазного провода вилки, , близком к держателю фазного провода британского стандарта, токопроводящая пластина для крепления фазного провода гибридной вилки образует вблизи одного конца узла гибридной вилки стандарта CEE7/7 держатель фазного провода гибридной вилки, которая зажимает токопроводящую пластину фазного провода гибридной вилки.

Положительный эффект настоящего изобретения:

Посредством предусмотрения токопроводящего узла соединения заземляющего провода (PE), токопроводящего узла соединения нейтрального провода (N), токопроводящего узла соединения фазного провода (L), сочетающихся с отверстиями розетки, обеспечивается возможность включения или отключения между вставляемыми в розетку вилками разных стран и блоком контактных штифтов британского стандарта, блоком контактных штифтов американского стандарта, блоком гибридной штепсельной вилки стандарта CEE7/7, а также блоком контактных штифтов китайского или австралийского стандарта. Токопроводящий узел соединения заземляющего провода (PE), токопроводящий узел соединения нейтрального провода (N) и токопроводящий узел соединения фазного провода (L) отличаются простой конструкцией, стабильностью соединения при включении и подходят для сетевого переходника, оснащенного гибридной вилкой стандарта CEE7/7, повышая тем самым безопасность сетевого переходника.

Выше приведено краткое описание технического решения по изобретению, ниже представлено более подробное описание настоящего изобретения с учетом иллюстраций и конкретных способов ее осуществления.

Иллюстрации

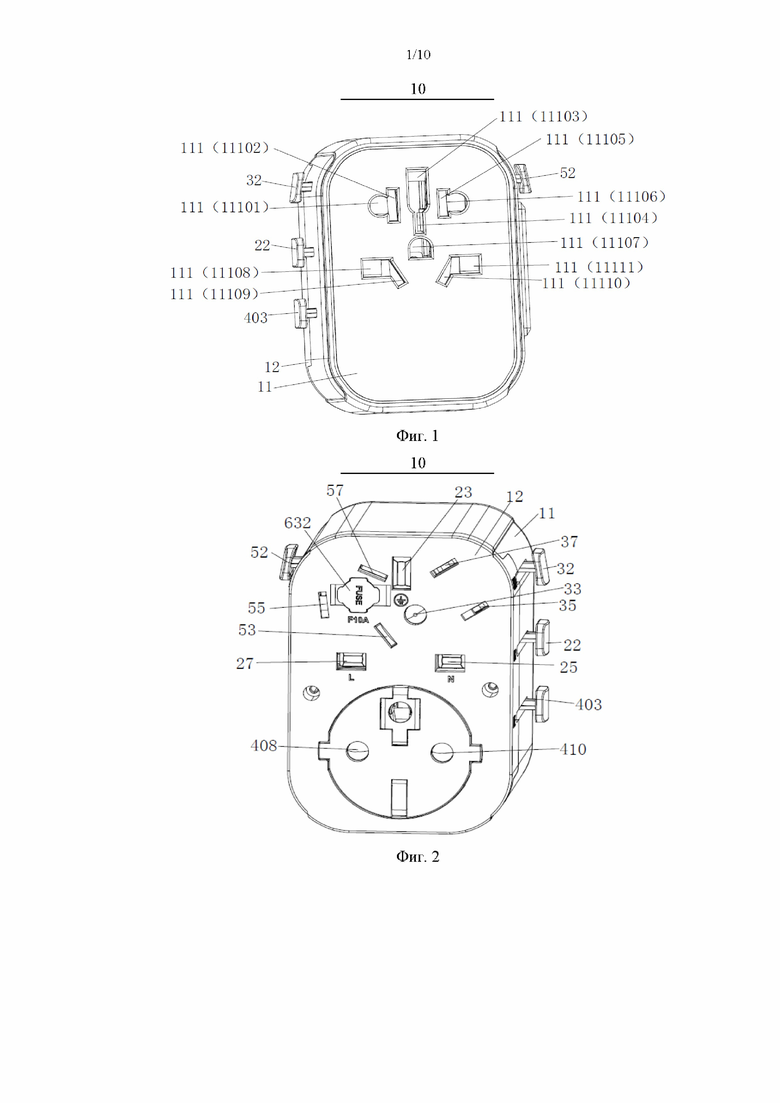

На фиг. 1 представлена схема лицевой стороны настоящего изобретения;

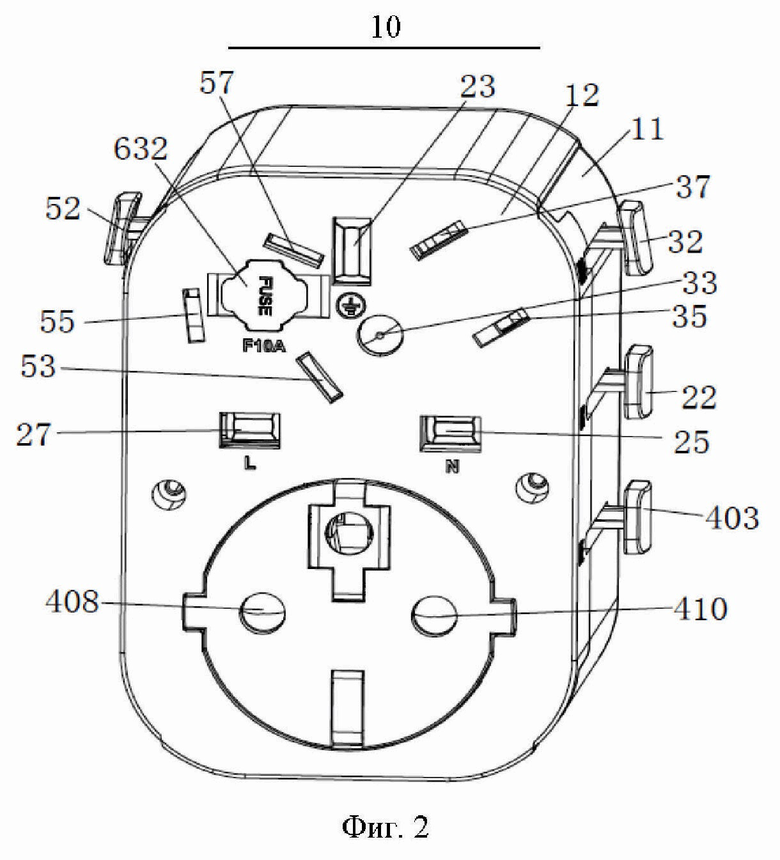

на фиг. 2 представлена схема задней стороны настоящего изобретения;

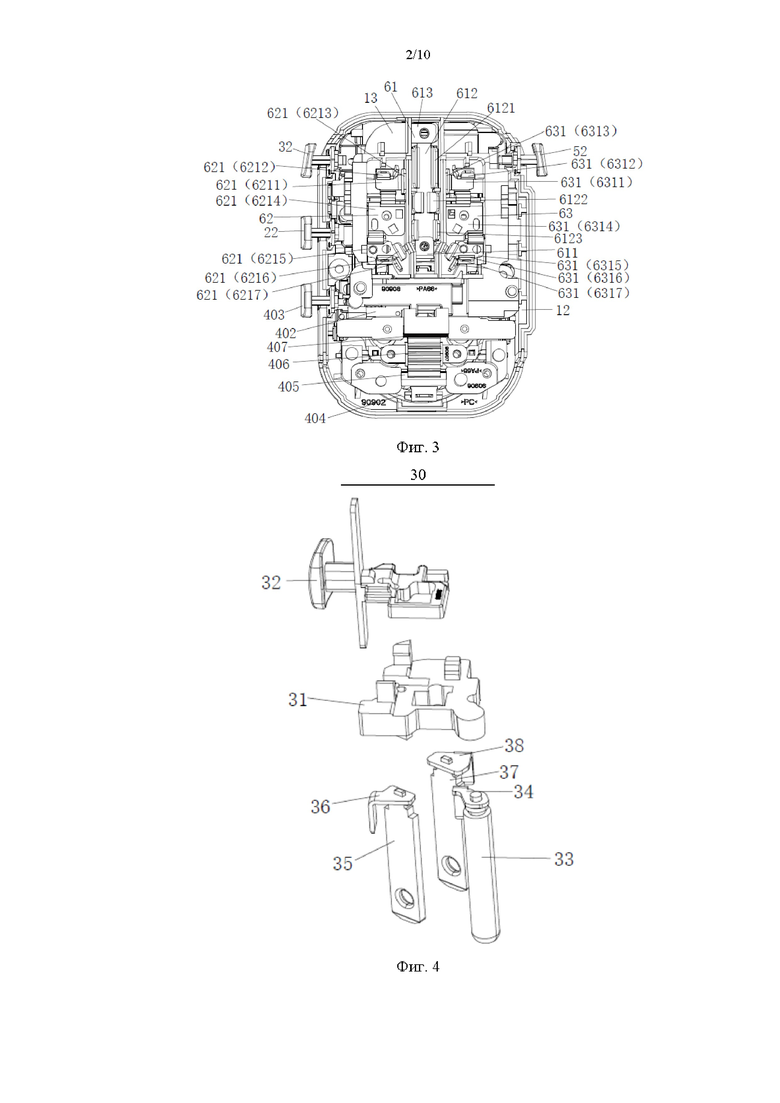

на фиг. 3 представлена схема внутренней части настоящего изобретения;

на фиг. 4 представлена взрыв-схема блока контактных штифтов американского стандарта;

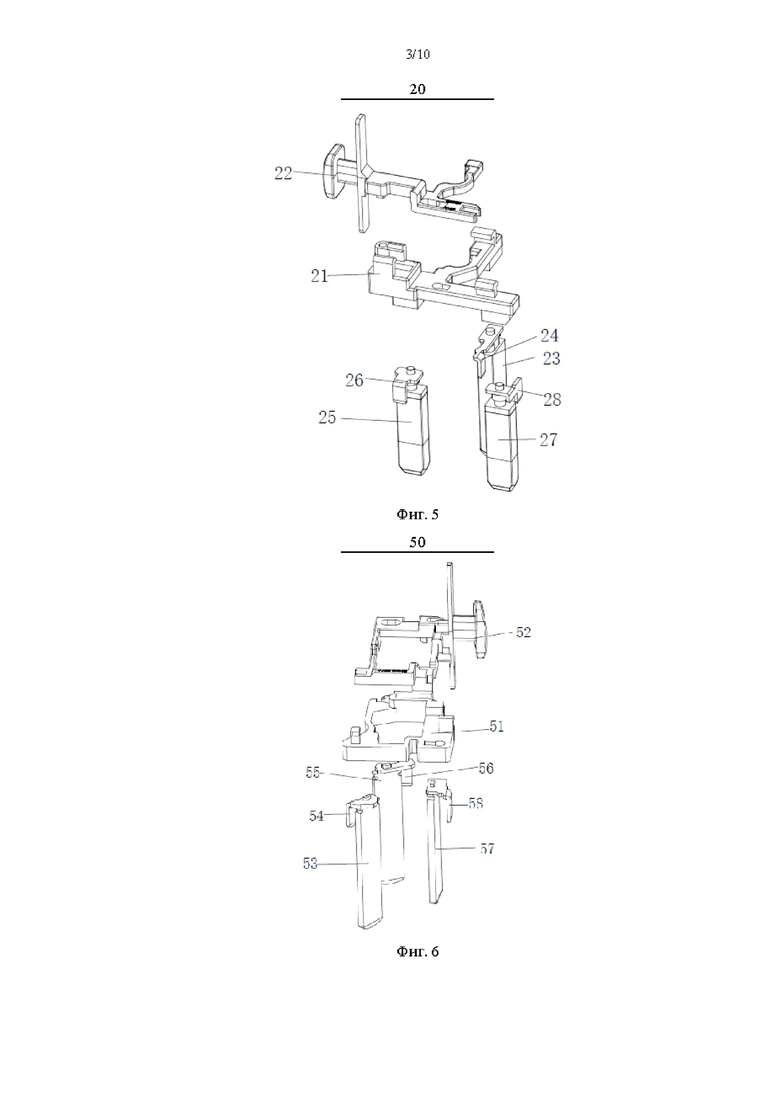

на фиг. 5 представлена взрыв-схема блока контактных штифтов британского стандарта;

на фиг. 6 представлена взрыв-схема блока контактных штифтов китайского или австралийского стандарта;

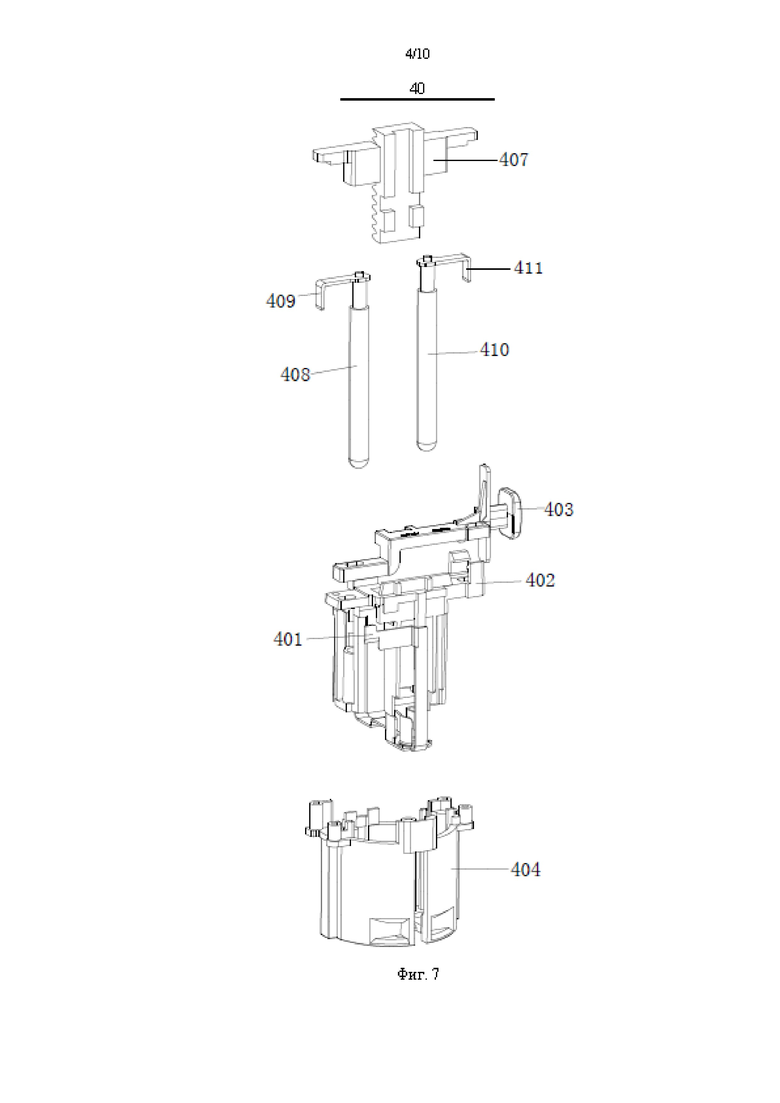

на фиг. 7 представлена взрыв-схема узла гибридной вилки стандарта CEE7/7;

на фиг. 8 представлена конструктивная схема боковой стороны внутренней части после удаления опоры;

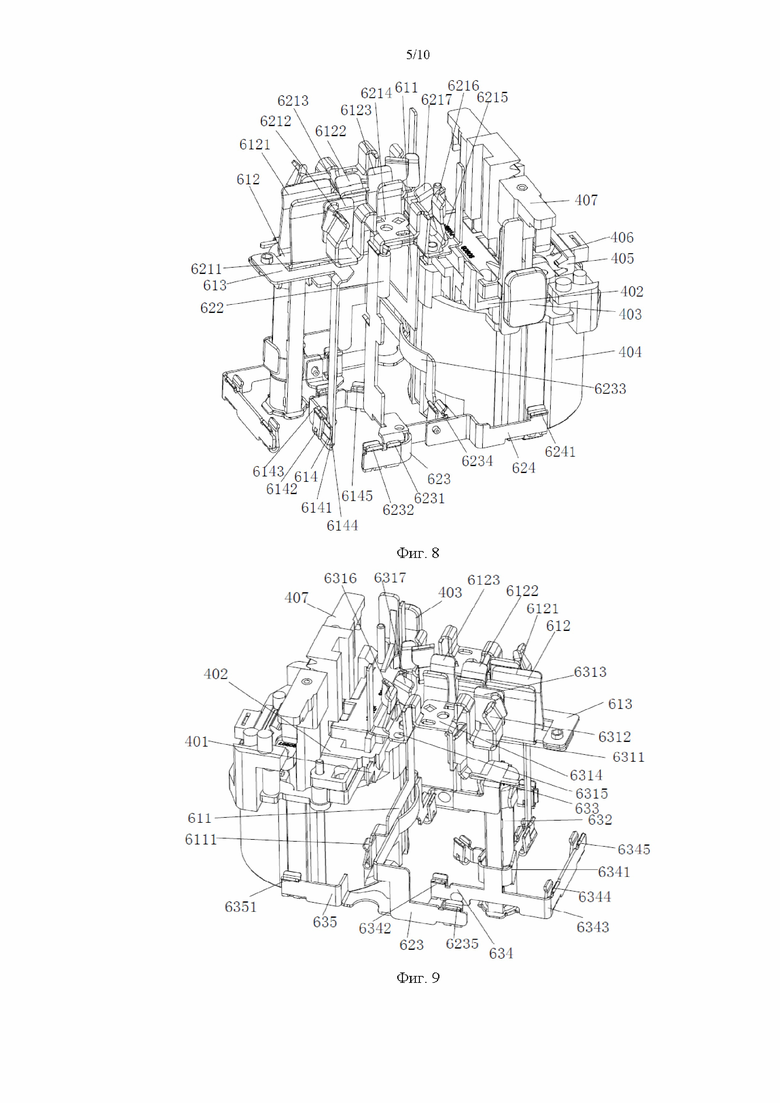

на фиг. 9 представлена еще одна конструктивная схема боковой стороны внутренней части после удаления опоры;

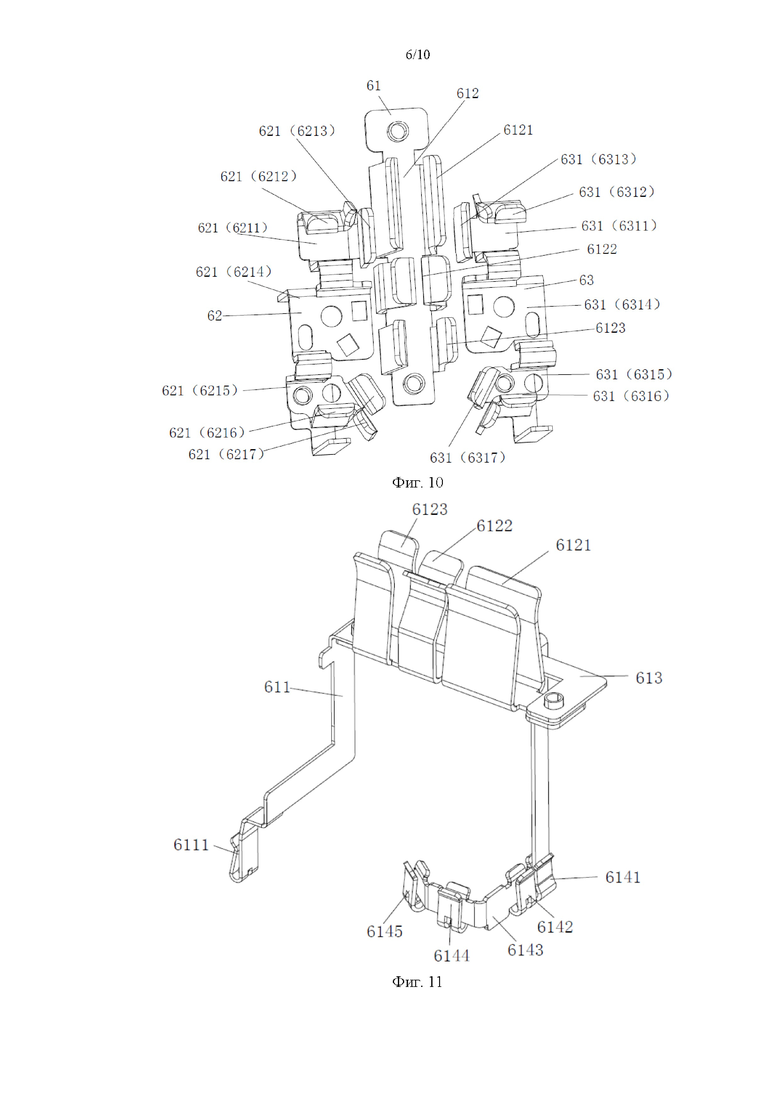

на фиг. 10 представлена конструктивная схема верхней части токопроводящего механизма;

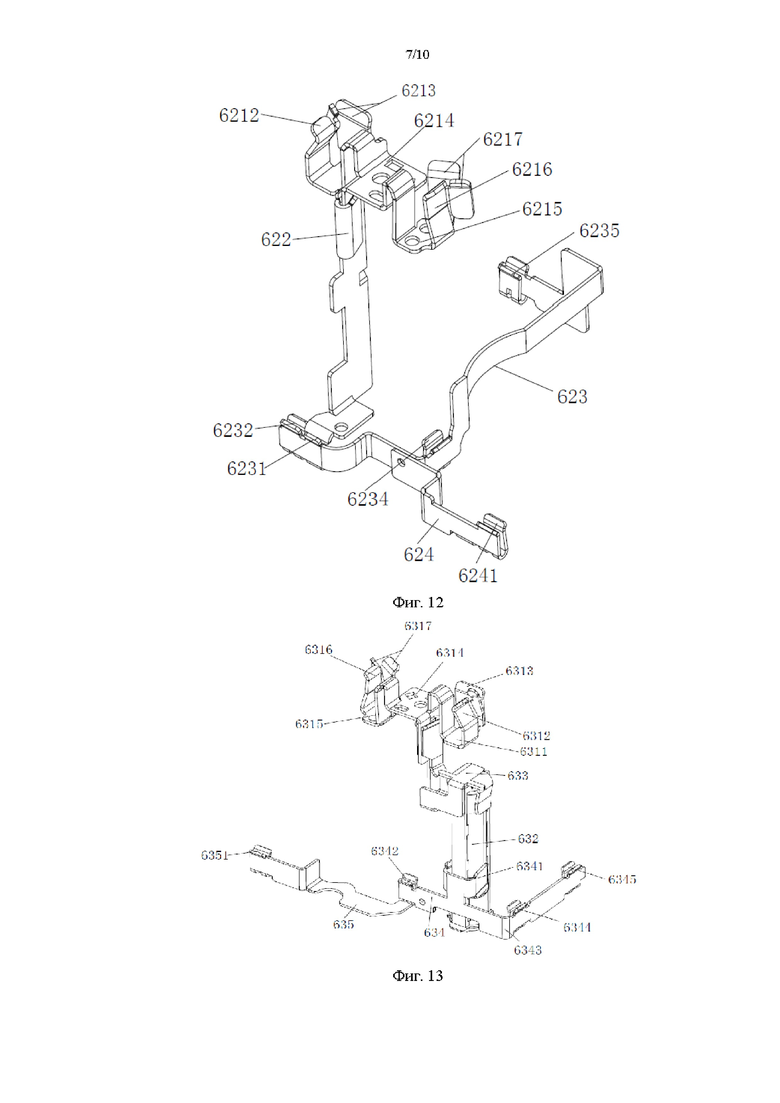

на фиг. 11 представлена конструктивная схема токопроводящего узла соединения заземляющего провода (PE);

на фиг. 12 представлена конструктивная схема токопроводящего узла соединения нейтрального провода (N);

на фиг. 13 представлена конструктивная схема токопроводящего узла соединения фазного провода (L);

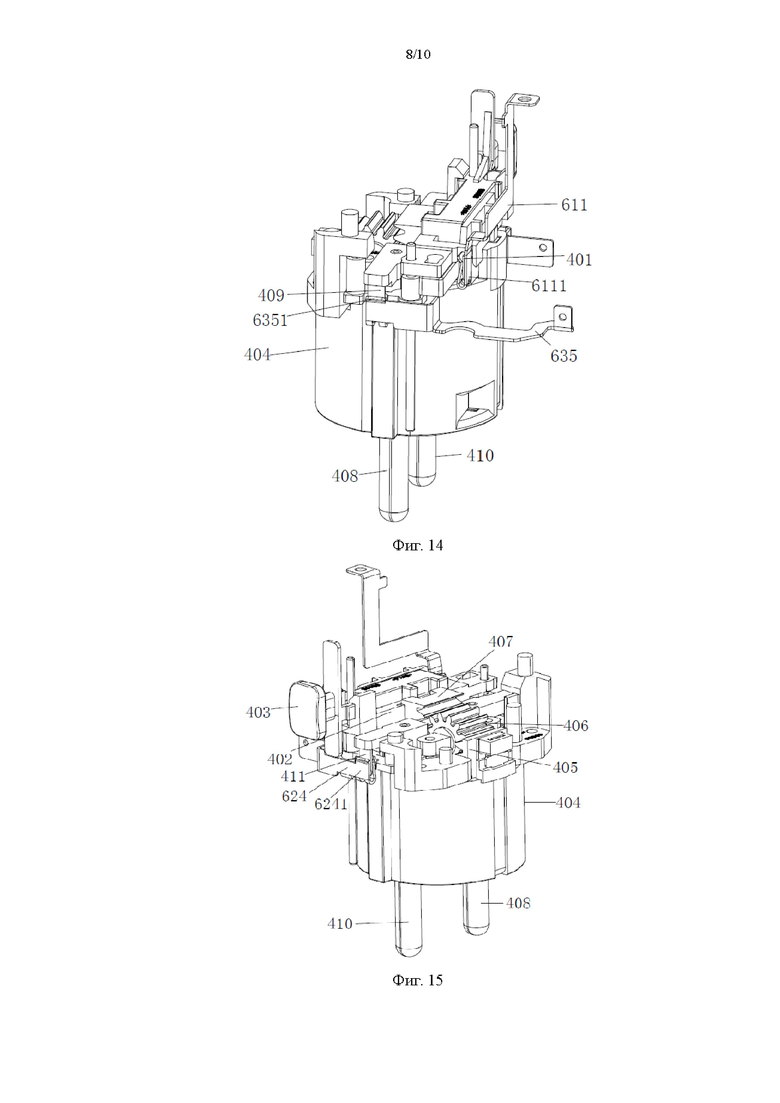

на фиг. 14 представлена диаграмма эксплуатационного состояния узла гибридной вилки стандарта CEE7/7;

на фиг. 15 представлена диаграмма эксплуатационного состояния узла гибридной вилки стандарта CEE7/7;

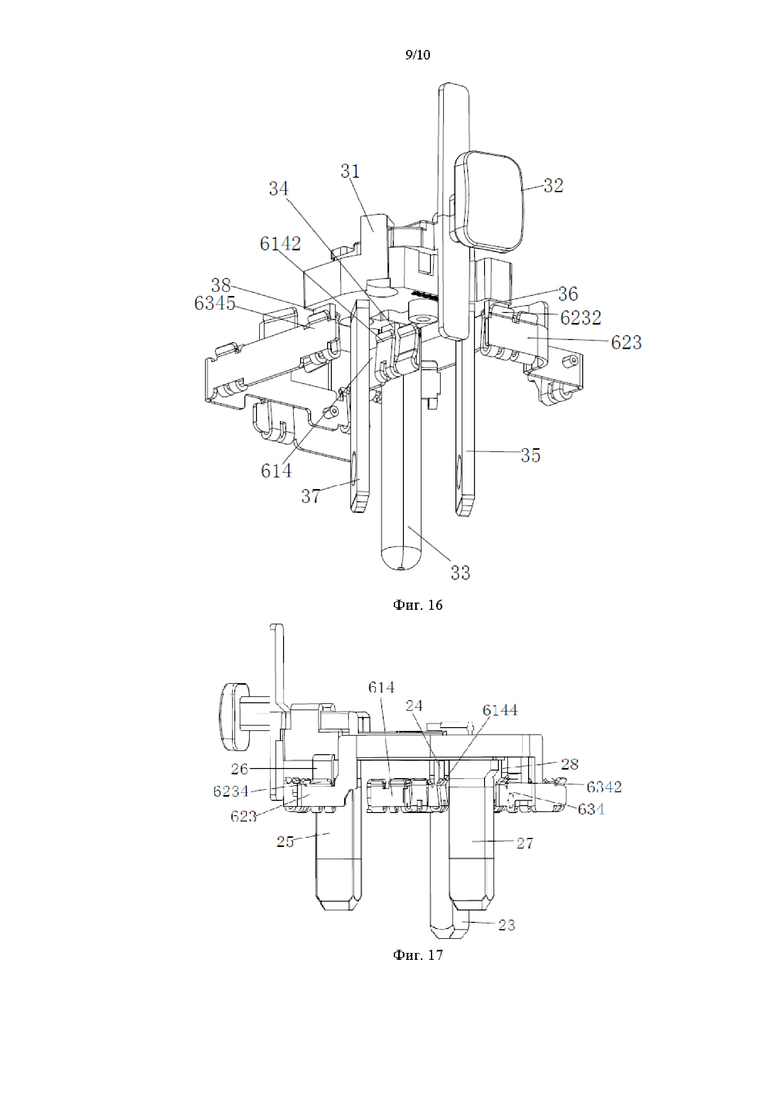

на фиг. 16 представлена диаграмма эксплуатационного состояния блока контактных штифтов американского стандарта;

на фиг. 17 представлена диаграмма эксплуатационного состояния блока контактных штифтов британского стандарта;

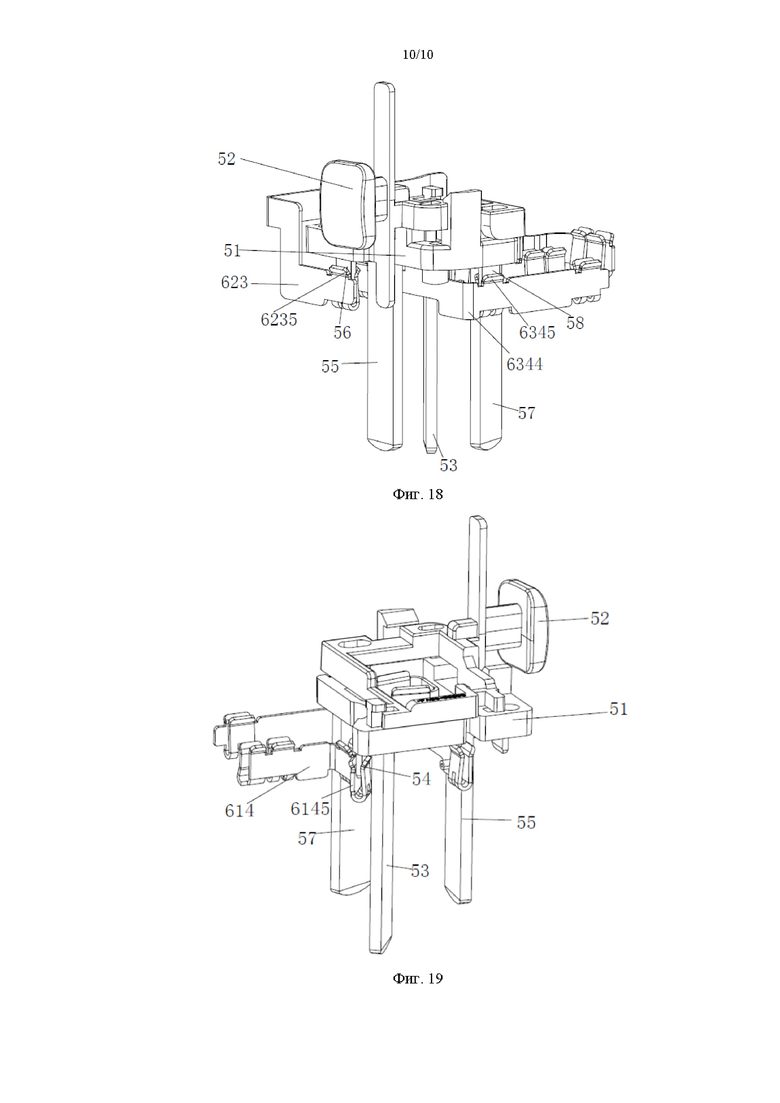

на фиг. 18 представлена диаграмма эксплуатационного состояния блока контактных штифтов китайского или австралийского стандарта;

на фиг. 19 представлена еще одна диаграмма эксплуатационного состояния блока контактных штифтов китайского или австралийского стандарта;

из них: 10 - сетевой переходник; 11 - верхняя крышка корпуса; 111 - гнезда розетки; 11101 - первое гнездо; 11102 - второе гнездо; 11103 - третье гнездо; 11104 - четвертое гнездо; 11105 - пятое гнездо; 11106 - шестое гнездо; 11107 - седьмое гнездо; 11108 - восьмое гнездо; 11109 - девятое гнездо; 11110 - десятое гнездо; 11111 - одиннадцатое гнездо; 11112 - двенадцатое гнездо; 12 - нижняя крышка корпуса; 13 - опора;

20 - блок контактных штифтов британского стандарта; 21 - разъемный соединитель британского стандарта; 22 - кнопочный элемент британского стандарта; 23 - заземляющий штифт британского стандарта; 24 - токопроводящая пластина заземляющего провода британского стандарта; 25 - нейтральный штифт британского стандарта; 26 - токопроводящая пластина нейтрального провода британского стандарта; 27 - фазный штифт британского стандарта; 28 - токопроводящая пластина фазного провода британского стандарта;

30 - блок контактных штифтов американского стандарт; 31 - разъемный соединитель американского стандарта; 32 - кнопочный элемент американского стандарта; 33 - заземляющий штифт американского стандарта; 34 - токопроводящая пластина заземляющего провода американского стандарта; 35 - нейтральный штифт американского стандарта; 36 - токопроводящая пластина нейтрального провода американского стандарта; 37 - фазный штифт американского стандарта; 38 - токопроводящая пластина фазного провода американского стандарта;

40 - блок гибридной штепсельной вилки стандарта CEE7/7; 401 - токопроводящая пластина заземляющего провода гибридной вилки; 402 - соединитель гибридной вилки; 403 - кнопочный элемент гибридной вилки; 404 - втулка гибридной вилки; 405 - зубчатый стержень для крепления гибридной вилки; 406 - зубчатое колесо гибридной вилки; 407 - опора гибридной вилки; 408 - фазный штифт гибридной вилки; 409 - токопроводящая пластина фазного провода гибридной вилки; 410 - нейтральный штифт гибридной вилки; 411 - токопроводящая пластина нейтрального провода гибридной вилки;

50 - блок контактных штифтов китайского или австралийского стандарта; 51 - соединитель китайского или австралийского стандарта; 52 - кнопочный элемент китайского или австралийского стандарта; 53 - заземляющий штифт китайского или австралийского стандарта; 54 - токопроводящая пластина заземляющего провода китайского или австралийского стандарта; 55 - нейтральный штифт китайского и австралийского стандарта; 56 - токопроводящая пластина нейтрального провода китайского или австралийского стандарта; 57 - фазный штифт китайского или австралийского стандарта; 58 - токопроводящая пластина фазного провода китайского или австралийского стандарта;

60 - токопроводящий механизм;

61 - токопроводящий узел соединения заземляющего провода (PE); 611 - токопроводящая пластина для крепления заземляющего провода гибридной вилки; 6111 - зажимная часть заземляющего провода гибридной вилки; 612 - токопроводящая пластина заземляющего провода розетки; 613 - нижняя токопроводящая пластина для соединения заземляющего провода; 6121 - зажимная часть заземляющего провода розетки британского стандарта; 6122 - зажимная часть заземляющего провода розетки китайского или австралийского стандарта; 6123 - зажимная часть заземляющего провода розетки американского стандарта; 614 - токопроводящая пластина для крепления заземляющего провода вилки; 6141 - зажимная часть для соединения заземляющего провода; 6142 - зажимная часть заземляющего провода американского стандарта; 6143 - соединительная пластина заземляющего провода вилки; 6144 - зажимная часть заземляющего провода британского стандарта; 6145 - зажимная часть заземляющего провода китайского или австралийского стандарта;

62 - токопроводящий узел соединения нейтрального провода (N); 621 - токопроводящая пластина нейтрального провода розетки; 6211 - первая нижняя пластина нейтрального провода; 6212 - токопроводящая пластина нейтрального провода европейской розетки; 6213 - токопроводящая пластина нейтрального провода розетки американского стандарта; 6214 - вторая нижняя пластина нейтрального провода; 6215 - третья нижняя пластина нейтрального провода; 6216 - токопроводящая пластина нейтрального провода розетки британского стандарта; 6217 - токопроводящая пластина нейтрального провода розетки китайского или австралийского стандарта; 622 - нижняя соединительная пластина нейтрального провода; 623 - токопроводящая пластина для крепления нейтрального провода вилки; 6231 - зажимная часть для соединения нейтрального провода; 6232 - зажимная часть нейтрального провода американского стандарта; 6233 - соединительная пластина для крепления нейтрального провода; 6234 - зажимная часть нейтрального провода британского стандарта; 6235 - зажимная часть нейтрального провода китайского или австралийского стандарта; 624 - токопроводящая пластина для крепления нейтрального провода гибридной вилки; 6241 - зажимная часть нейтрального провода гибридной вилки;

63 - токопроводящий узел соединения фазного провода (L); 631 - токопроводящий узел фазного провода розетки; 6311 - первая нижняя пластина фазного провода; 6312 - токопроводящая пластина фазного провода европейской розетки; 6313 - токопроводящая пластина фазного провода розетки американского стандарта; 6314 - вторая нижняя пластина фазного провода; 6315 - третья нижняя пластина фазного провода; 6316 - токопроводящая пластина фазного провода розетки британского стандарта; 6317 - токопроводящая пластина фазного провода розетки китайского или австралийского стандарта; 632 - предохранитель; 633 - нижняя соединительная пластина фазного провода; 634 - токопроводящая пластина для крепления фазного провода вилки; 6341 - зажимная часть предохранителя; 6342 - зажимная часть фазного провода британского стандарта; 6343 - удлинительная пластина фазного провода; 6344 - зажимная часть фазного провода китайского или австралийского стандарта; 6345 - зажимная часть фазного провода американского стандарта; 635 - токопроводящая пластина для крепления фазного провода гибридной вилки; 6351 - зажимная часть фазного провода гибридной вилки.

Конкретные способы реализации

Для более подробного описания технических средств, применяемых в настоящем изобретении для достижения намеченной цели, и их эффективности ниже приводится подробное описание конкретных способов реализации настоящего изобретения с учетом прилагаемых иллюстраций и предпочтительных вариантов реализации.

В описании настоящего изобретения необходимо понимать, что термины "длина", "ширина", "верх", "низ", "передний", "задний", "левый", "правый", "вертикальный", "горизонтальный", "верхний", "нижний", "внутренний", "внешний" и т. д., указывающие на ориентацию или позиционное отношение, основываются на ориентации или позиционном отношении, показанных на иллюстрациях, и служат исключительно для облегчения и упрощения описания настоящего изобретения, а не для указания или подразумевания, что соответствующие устройства или элементы должны иметь определенную ориентацию, быть сконструированы или функционировать в определенной ориентации. Поэтому указанные термины не должны рассматриваться как ограничивающие настоящее изобретение.

Кроме этого, термины «первый» и «второй» используются исключительно в целях описания и не могут рассматриваться как указание или подразумевание относительной важности или как скрытое пояснение количества указанных технических признаков. Таким образом, признаки, обозначенные как "первый" и "второй", могут явно или скрыто включать один или более таких признаков. В описании настоящего изобретения термин "несколько" означает два или более, если не предусмотрено иное конкретное ограничение.

Если не указано иное точное определение или ограничение в настоящем изобретении, термины "установка", "соединение", "подключение", "крепление" и другие должны пониматься в широком смысле. Например, соединение может быть как фиксированным, так и разъемным, либо интегрированным в одно целое; может быть механическим или электрическим; может быть прямым или косвенным с использованием промежуточного элемента, а также может означать внутреннюю связь между двумя элементами или их взаимодействие. Для обычного технического персонала этой области понимание конкретного значения терминов в рамках настоящего изобретения может варьироваться в зависимости от конкретной ситуации.

Ссылаясь на фиг. 1-19, вариант реализации настоящего изобретения предлагает переходную токопроводящую конструкцию для сетевого переходника, содержащую:

сетевой переходник 10, в который входит верхняя крышка корпуса 11, нижняя крышка корпуса 12, соединяющаяся с верхней крышкой корпуса 11, опора 13, предусмотренная внутри верхней крышки корпуса 11, блок контактных штифтов британского стандарта 20, предусмотренный между нижней крышкой корпуса 12 и верхней крышкой корпуса 11, блок контактных штифтов американского стандарта 30, блок гибридной штепсельной вилки стандарта CEE7/7 40, а также блок контактных штифтов китайского или австралийского стандарта 50; на верхней крышке корпуса 11 предусмотрено гнездо розетки 111; также входит токопроводящий механизм 60, предусмотренный на опоре 13 и простирающийся вниз, сочетаясь с блоком контактных штифтов британского стандарта 20, блоком контактных штифтов американского стандарта 30, блоком гибридной штепсельной вилки стандарта CEE7/7 40, блоком контактных штифтов китайского или австралийского стандарта 50 соответственно, токопроводящий механизм 60 содержит токопроводящий узел соединения заземляющего провода (PE) 61, предусмотренный в опоре 13 и сочетающийся с гнездом розетки 111, токопроводящий узел соединения нейтрального провода (N) 62, предусмотренный на боковой стороне опоры 13 и сочетающийся с гнездом 111, а также токопроводящий узел соединения фазного провода (L) 63, предусмотренный на другой боковой стороне опоры 13 и сочетающийся с гнездом розетки 111. Пользователи могут вставить свою розетку в гнезда розетки 111 и выдвинуть любой блок контактных штифтов, в том числе блок контактных штифтов британского стандарта 20, блок контактных штифтов американского стандарта 30, блок гибридной штепсельной вилки стандарта CEE7/7 40, а также блок контактных штифтов китайского или австралийского стандарта 50, реализуя тем самым переключение вилок с целью удовлетворения разных потребностей в различных штепсельных соединителях.

В отношении конкретного конструктивного устройства гнезд розетки 111, как показано на рис. 1, гнезда розетки 111 содержат первое гнездо розетки 11101, второе гнездо розетки 11102, третье гнездо розетки 11103, четвертое гнездо розетки 11104, пятое гнездо розетки 11105, шестое гнездо розетки 11106, седьмое гнездо розетки 11107, восьмое гнездо розетки 11108, девятое гнездо розетки 11109, десятое гнездо розетки 11110, одиннадцатое гнездо розетки 11111 и двенадцатое гнездо розетки 11112, из которых третье гнездо розетки 11103, четвертое гнездо розетки 11104, седьмое гнездо розетки 11107 расположены по прямой линии спереди назад, первое гнездо вилки 11101 и второе гнездо вилки 11102 расположены с левой стороны третьего гнезда вилки 11103, пятое гнездо вилки 11105 и шестое гнездо вилки 11106 расположены с правой стороны третьего гнезда вилки 11103, восьмое гнездо вилки 11108 и девятое гнездо вилки 11109 расположены с задней левой стороны седьмого гнезда розетки 11107; десятое гнездо розетки 11110 и одиннадцатое гнездо розетки 11111 расположены с задней правой стороны седьмого гнезда розетки 11107; второе гнездо розетки 11102, пятое гнездо розетки 11105 и седьмое гнездо розетки 11107 вместе образуют розетку американского стандарта, первое гнездо 11101, третье гнездо 11103 и шестое гнездо 11106 вместе образуют европейскую розетку, третье гнездо 11103, восьмое гнездо 11108 и одиннадцатое гнездо 11111 вместе образуют розетку британского стандарта, четвертое гнездо 11104, девятое гнездо 11109 и десятое гнездо 11110 вместе образуют розетку китайского и австралийского стандарта. Особое конструктивное исполнение комбинированной группы гнезд на гнездах розетки 111 в сочетании с блоком контактных штифтов британского стандарта 20, блоком контактных штифтов американского стандарта 30, блоком гибридной штепсельной вилки стандарта CEE7/7 40 и блоком контактных штифтов китайского или австралийского стандарта 50 подходят для переключения между вилками и розетками разных стран, что значительно расширяет область ее применения.

В отношении способов токопроводящего соединения между токопроводящим узлом соединения заземляющего провода (PE) 61 и вилками разных стран, как показано на фиг. 3, 8 и 11, токопроводящий узел соединения заземляющего провода (PE) 61 содержит токопроводящую пластину заземляющего провода розетки 612 в средней части опоры 13, токопроводящая пластина заземляющего провода розетки 612 содержит держатель заземляющего провода розетки британского стандарта 6121, находящуюся напротив третьего гнезда 11103, держатель заземляющего провода розетки китайского или австралийского стандарта 6122, находящуюся напротив четвертого гнезда 11104, держатель заземляющего провода розетки американского стандарта 6123, находящуюся напротив седьмого гнезда 11107; благодаря конструктивному устройству с однозначным соотношением европейская розетка, австралийская розетка, розетка американского стандарта могут быть вставлены в данные гнезда розетки 111, зажав штифты розетки с помощью зажимных частей, в сочетании с выдвижением блока контактных штифтов британского стандарта 20, блока контактных штифтов американского стандарта 30, узла гибридной вилки стандарта CEE7/7 40 и блока контактных штифтов китайского и австралийского стандарта 50, таким образом выполняется переключение между вилками и розетками разных стран и значительно расширяется область их применения.

В отношении способов токопроводящего соединения между токопроводящим узлом соединения фазного провода (L) 63 и вилками разных стран, как показано на фиг. 3, 8-10 и 12, токопроводящий узел соединения фазного провода (L) 63 содержит токопроводящую пластину фазного провода розетки 631 со стороны опоры 13, токопроводящая пластина фазного провода розетки 631 содержит первую нижнюю пластину фазного провода 6311, предусмотренную на опоре 13, токопроводящую пластину фазного провода европейской розетки 6312, предусмотренную на первой нижней пластине фазного провода 6311 и простирающуюся вверх, находясь напротив шестого гнезда розетки 11106, токопроводящую пластину фазного провода розетки американского стандарта 6313, предусмотренную на первой нижней пластине фазного провода 6311 и простирающуюся верх, находясь напротив пятого гнезда розетки 11105, вторую нижнюю пластину фазного провода 6314, подсоединенную к нижней части первой нижней пластине фазного провода 6311, третью нижнюю пластину фазного провода 6315, подсоединенную к второй нижней пластине фазного провода 6314, токопроводящую пластину фазного провода розетки британского стандарта 6316, предусмотренную на третьей нижней пластине фазного провода 6315 и простирающуюся вверх, находясь напротив одиннадцатого гнезда розетки 11111, токопроводящую пластину фазного провода розетки китайского или австралийского стандарта 6317, предусмотренную симметрично на третьей нижней пластине фазного провода 6315 и простирающуюся вверх, находясь напротив обеих сторон десятого гнезда розетки 11110; после вставления европейской розетки в соответствующие гнезда розетки 111, ее фазный штифт входит в шестое гнездо розетки 11106 и соединяется с токопроводящей пластиной фазного провода европейской розетки 6312. После вставления розетки американского стандарта в соответствующие гнезда розетки 111, ее фазный штифт входит в пятое гнездо розетки 11105 и соединяется с токопроводящей пластиной фазного провода розетки американского стандарта 6313. После вставления розетки британского стандарта в соответствующие гнезда розетки 111 ее фазный штифт входит в одиннадцатое гнездо 11111 и соединяется с токопроводящей пластиной фазного провода розетки британского стандарта 6316. После вставления розетки китайского или австралийского стандарта в соответствующие гнезда розетки 111 ее фазный штифт входит в десятое гнездо розетки 11110 и соединяется с токопроводящей пластиной фазного провода китайского или австралийского стандарта 6317.

В отношении способов токопроводящего соединения между токопроводящим узлом соединения нейтрального провода (N) 62 и вилками разных стран, как показано на фиг. 3, 8-10 и 13, токопроводящий узел соединения нейтрального провода (N) 62 содержит токопроводящую пластину нейтрального провода розетки 621, предусмотренную с другой стороны опоры 13, токопроводящая пластина нейтрального провода розетки 621 содержит первую нижнюю пластину нейтрального провода 6211, предусмотренную на опоре 13, токопроводящую пластину нейтрального провода европейской розетки 6212, предусмотренную на первой нижней пластине нейтрального провода 6211 и простирающуюся вверх, находясь напротив первого гнезда 11101, токопроводящую пластину нейтрального провода розетки американского стандарта 6213, предусмотренную на первой нижней пластине нейтрального провода 6211 и простирающуюся вверх, находясь напротив второго гнезда 11102, вторую нижнюю пластину нейтрального провода 6214, подсоединенную к нижней стороне первой нижней пластины нейтрального провода 6211, третью нижнюю пластину нейтрального провода 6215, подсоединенную к второй нижней пластине нейтрального провода 6214, токопроводящую пластину нейтрального провода розетки британского стандарта 6216, предусмотренную на третьей нижней пластине нейтрального провода 6215 и простирающуюся вверх, находясь напротив восьмого гнезда 11108, токопроводящую пластину нейтрального провода розетки китайского или австралийского стандарта 6217, предусмотренную симметрично на третьей нижней пластине нейтрального провода 6215 и простирающуюся вверх, находясь напротив обеих сторон девятого гнезда 11109. После вставления европейской розетки в соответствующие гнезда розетки 111 ее нейтральный штифт входит в первое гнездо 11101 и соединяется с токопроводящей пластиной нейтрального провода европейской розетки 6212. После вставления розетки американского стандарта в соответствующие гнезда розетки 111 ее нейтральный штифт входит в второе гнездо 11102 и соединяется с токопроводящей пластиной нейтрального провода розетки американского стандарта 6213. После вставления розетки британского стандарта в соответствующие гнезда розетки 111 ее нейтральный штифт входит в восьмое гнездо 11108 и соединяется с токопроводящей пластиной нейтрального провода розетки британского стандарта 6216.

В отношении конкретного конструктивного устройства блока контактных штифтов американского стандарта 30, как показано на фиг. 2-4 и 16, блок контактных штифтов американского стандарта 30 содержит разъемный соединитель американского стандарта 31, кнопочный элемент американского стандарта 32, скользяще соединенный с разъемным соединителем американского стандарта 31, заземляющий штифт американского стандарта 33, установленный в разъемном соединителе американского стандарта 31 и простирающийся вниз, токопроводящую пластину заземляющего провода американского стандарта 34, предусмотренную в верхней части заземляющего штифта американского стандарта 33 и простирающуюся с изгибом вниз, нейтральный штифт американского стандарта 35, предусмотренный в разъемном соединителе американского стандарта 31 и простирающийся вниз, токопроводящую пластину нейтрального провода американского стандарта 36, предусмотренную в верхней части нейтрального штифта американского стандарта 35 и простирающуюся с изгибом вниз, фазный штифт американского стандарта 37, предусмотренный в разъемном соединителе американского стандарта 31 и простирающийся вниз, токопроводящую пластину фазного провода американского стандарта 38, предусмотренную в верхней части фазного штифта американского стандарта 37 и простирающуюся с изгибом вниз. Когда прикладывается внешняя сила к кнопочному элементу 32, кнопочный элемент американского стандарта 32 приводит в движение разъемный соединитель американского стандарта 31, предусмотренный на нем, и заземляющий штифт американского стандарта 33, токопроводящую пластину заземляющего провода американского стандарта 34, нейтральный штифт американского стандарта 35, токопроводящую пластину нейтрального провода американского стандарта 36, фазный штифт американского стандарта 37 и токопроводящую пластину фазного провода американского стандарта 38, предусмотренные на разъемном соединителе американского стандарта 31, заставляя их синхронно перемещаться вверх-вниз. В отношении прочих конструкций блока контактных штифтов американского стандарта 30 и их способов использования (способов управления) можно обратиться к патенту на изобретение под номером 201920478501.9, поэтому в данном варианте реализации они не рассматриваются.

В отношении конкретного конструктивного устройства блока контактных штифтов британского стандарта 20, как показано на фиг. 2-3, 5 и 17, блок контактных штифтов британского стандарта 20 содержит разъемный соединитель британского стандарта 21, кнопочный элемент британского стандарта 22, скользяще соединенный с разъемным соединителем британского стандарта 21, заземляющий штифт британского стандарта 23, установленный в разъемном соединителе британского стандарта 21 и простирающийся вниз, токопроводящую пластину заземляющего провода британского стандарта 24, предусмотренную в верхней части заземляющего штифта британского стандарта 23 и простирающуюся с изгибом вниз, нейтральный штифт британского стандарта 25, предусмотренный в разъемном соединителе британского стандарта 21 и простирающийся вниз, токопроводящую пластину нейтрального провода британского стандарта 26, предусмотренную в верхней части нейтрального штифта британского стандарта 25 и простирающуюся с изгибом вниз, фазный штифт британского стандарта 27, предусмотренный в разъемном соединителе британского стандарта 21 и простирающийся вниз, токопроводящую пластину фазного провода британского стандарта 28, предусмотренную в верхней части фазного штифта британского стандарта 27 и простирающуюся с изгибом вниз. Когда прикладывается внешняя сила к кнопочному элементу британского стандарта 22, кнопочный элемент британского стандарта 22 приводит в движение разъемный соединитель британского стандарта 21, предусмотренный на нем, и заземляющий штифт британского стандарта 23, токопроводящую пластину заземляющего провода британского стандарта 24, нейтральный штифт британского стандарта 25, токопроводящую пластину нейтрального провода британского стандарта 26, фазный штифт британского стандарта 27 и токопроводящую пластину фазного провода британского стандарта 28, предусмотренные на разъемном соединителе британского стандарта 21, заставляя их синхронно перемещаться вверх-вниз. В отношении прочих конструкций блока контактных штифтов британского стандарта 20 и их способов использования (способов управления) можно обратиться к патенту на изобретение под номером 201920478501.9, поэтому в данном варианте реализации они не рассматриваются.

В отношении конкретного конструктивного устройства узла гибридной вилки стандарта CEE7/7 40, как показано на фиг. 2-3, 7, 14 и 15, блок гибридной штепсельной вилки стандарта CEE7/7 40 содержит разъемный соединитель гибридной вилки 402, кнопочный элемент гибридной вилки 403, скользяще соединенный с разъемным соединителем гибридной вилки 402, втулку гибридной вилки 404, сблокированную с кнопочным элементом гибридной вилки 403, зубчатый стержень для крепления гибридной вилки 405, предусмотренный на сетевом переходнике 10, зубчатое колесо гибридной вилки 406, сцепляющееся с одним концом зубчатого стержня для крепления гибридной вилки 405, опору гибридной вилки 407, сцепляющуюся с другим концом зубчатого колеса гибридной вилки 406, опору гибридной вилки 407, сочетающуюся с разъемным соединителем гибридной вилки; опора гибридной вилки 407 содержит фазный штифт гибридной вилки 408, находящийся с одной стороны и простирающийся вниз, токопроводящую пластину фазного провода гибридной вилки 409, предусмотренную в верхней части фазного штифта гибридной вилки 408 и простирающуюся с изгибом вниз, нейтральный штифт гибридной вилки 410, предусмотренный с другой стороны опоры гибридной вилки 407 и простирающийся вниз, токопроводящую пластину нейтрального провода гибридной вилки 411, предусмотренную в верхней части нейтрального штифта гибридной вилки 410 и простирающуюся с изгибом вниз, токопроводящую пластину заземляющего провода гибридной вилки 401, один конец которой вставлена в втулку гибридной розетки 404, а другой конец выступает за пределы разъемного соединителя гибридной вилки 402. Когда прикладывается внешняя сила прикладывается к кнопочному элементу гибридной вилки 403, кнопочный элемент гибридной вилки 403 приводит в движение разъемный соединитель гибридной вилки 402 и втулку гибридной розетки 404, выдвигая их наружу в сторону сетевого переходника 10, но, поскольку зубчатый стержень для крепления гибридной вилки 405 зафиксирован на сетевом переходнике 10, непрерывно движущееся вниз зубчатое колесо гибридной вилки 406 совершает вращательные движения вдоль зубчатого стержня для крепления гибридной вилки 405, в процессе чего в результате синхронного перемещения вниз зубчатого колеса гибридной вилки 406 и опоры гибридной вилки 407 последняя 407 приводит в движение фазный штифт гибридной вилки 408, токопроводящую пластину фазного провода гибридной вилки 409, нейтральный штифт гибридной вилки 410 и токопроводящую пластину нейтрального провода гибридной вилки 411, непрерывно перемещая их вниз и выдвигая нейтральный штифт гибридной вилки 410,фазный штифт гибридной вилки 408 наружу из сетевого переходника 10. В отношении прочих конструкций узла гибридной вилки стандарта CEE7/7 40 и их способов использования (способов управления) можно обратиться к патенту на изобретение под номером 202010285974.4, поэтому в данном варианте реализации они не рассматриваются. гибридная вилка стандарта CEE7/7 относится к одному из европейских стандартов на штепсельные вилки, в том числе французские и немецкие вилки типа E/F, 16 А / 250 В.

В отношении конкретного конструктивного устройства блока контактных штифтов китайского или австралийского стандарта 50, как показано на фиг. 2, 3, 6, 18 и 19, блок контактных штифтов китайского или австралийского стандарта 50 содержит разъемный соединитель китайского или австралийского стандарта 51, кнопочный элемент китайского или австралийского стандарта 52, скользяще соединенный с разъемным соединителем китайского или австралийского стандарта 51, заземляющий штифт китайского или австралийского стандарта 53, установленный в разъемном соединителе китайского или австралийского стандарта 51 и простирающийся вниз, токопроводящую пластину заземляющего провода китайского или австралийского стандарта 54, предусмотренную в верхней части заземляющего штифта китайского или австралийского стандарта 53 и простирающуюся с изгибом вниз, нейтральный штифт китайского или австралийского стандарта 55, предусмотренный в разъемном соединителе китайского или австралийского стандарта 51 и простирающийся вниз, токопроводящую пластину нейтрального провода китайского или австралийского стандарта 56, предусмотренную в верхней части нейтрального штифта китайского или австралийского стандарта 55 и простирающуюся с изгибом вниз, фазный штифт китайского или австралийского стандарта 57, предусмотренный в разъемном соединителе китайского или австралийского стандарта 51 и простирающийся вниз, токопроводящую пластину китайского или австралийского стандарта 58, предусмотренную в верхней части фазного штифта китайского или австралийского стандарта 57 и простирающуюся с изгибом вниз. Когда прикладывается внешняя сила к кнопочному элементу китайского или австралийского стандарта 52, кнопочный элемент китайского или австралийского стандарта 52 приводит в движение разъемный соединитель китайского или европейского стандарта 51, предусмотренный на нем, и заземляющий штифт китайского или австралийского стандарта 53, токопроводящую пластину заземляющего провода китайского или австралийского стандарта 54, нейтральный штифт китайского или австралийского стандарта 55, токопроводящую пластину нейтрального провода китайского или австралийского стандарта 56, фазный штифт китайского или австралийского стандарта 57 и токопроводящую пластину фазного провода китайского или австралийского стандарта 58, предусмотренные на разъемном соединителе китайского или австралийского стандарта 51, синхронно перемещая их вверх-вниз. В отношении прочих конструкций блока контактных штифтов китайского или австралийского стандарта 50 и их способов использования (способов управления) можно обратиться к патенту на изобретение под номером 201920478501.9, поэтому в данном варианте реализации они не рассматриваются.

В отношении конкретного конструктивного устройства токопроводящего узла соединения заземляющего провода (PE) 61, как показано на фиг. 3, 8-11, токопроводящий узел соединения заземляющего провода (PE) 61 также содержит нижнюю токопроводящую пластину для соединения заземляющего провода 613, подсоединенную к одному конце токопроводящей пластины заземляющего провода розетки 612, токопроводящую пластину для крепления заземляющего провода вилки 614, соединенную одним концом с нижней токопроводящей пластиной для соединения заземляющего провода 613 путем зажатия и простирающуюся перпендикулярно с изгибом в горизонтальном направлении в виде "┐", и токопроводящую пластину для крепления заземляющего провода гибридной вилки 611, предусмотренную на опоре 13 и простирающуюся одним концом с изгибом в направлении нижней крышки корпуса 12; токопроводящая пластина для крепления заземляющего провода гибридной вилки 611 образует держатель заземляющего провода гибридной вилки 6111 на конце, близком к нижней крышке корпуса 12, токопроводящая пластина заземляющего провода гибридной вилки 401 вставляется соответствующим образом в держатель заземляющего провода гибридной вилки 6111.

В отношении конкретного конструктивного устройства токопроводящей пластины для крепления заземляющего провода вилки 614, как показано на фиг. 3, 8-11, токопроводящая пластина для крепления заземляющего провода вилки 614 содержит держатель для соединения заземляющего провода 6141, зажимающая хвостовую часть нижней токопроводящей пластины для соединения заземляющего провода 613, держатель заземляющего провода американского стандарта 6142, предусмотренную с одной стороны зажимной части для соединения заземляющего провода 6141 и зажимающую токопроводящую пластину заземляющего провода американского стандарта 34, соединительную пластину заземляющего провода вилки 6143, предусмотренную с другой стороны зажимной части заземляющего провода американского стандарта 6142, держатель заземляющего провода британского стандарта 6144, предусмотренную с одной стороны соединительной пластины заземляющего провода вилки 6143 и зажимающую токопроводящую пластину заземляющего провода британского стандарта 24, а также держатель заземляющего провода китайского или австралийского стандарта 6145, предусмотренную с одной стороны зажимной части заземляющего провода британского стандарта 6144 и зажимающую токопроводящую пластину заземляющего провода китайского или австралийского стандарта 54. зажимная часть для соединения заземляющего провода 6141 зажимает хвостовую часть токопроводящей пластины для соединения заземляющего провода 613, реализуя тем самым соединение с заземляющим проводом установленных на гнездах 111 розеток стандартов разных стран. Когда зажимная часть заземляющего провода американского стандарта 6142 в блоке контактных штифтов американского стандарта 30 выдвигается наружу из сетевого переходника 10, токопроводящая пластина заземляющего провода американского стандарта 34 вставляется в нее, реализуя тем самым соединение блока контактных штифтов американского стандарта 30 с установленным заземляющим проводом розеток стандартов разных стран. Когда зажимная часть заземляющего провода британского стандарта 6144 в блоке контактных штифтов британского стандарта 20 выдвигается наружу из сетевого переходника 10, токопроводящая пластина заземляющего провода британского стандарта 24 вставляется в нее, реализуя тем самым соединение блока контактных штифтов британского стандарта 20 с установленным заземляющим проводом розеток стандартов разных стран. Когда зажимная часть заземляющего провода китайского или австралийского стандарта 6145 в блоке контактных штифтов британского стандарта стандарта 20 выдвигается наружу из сетевого переходника 10, токопроводящая пластина заземляющего провода китайского или австралийского стандарта 54 вставляется в нее, реализуя тем самым соединение заземляющего провода блока контактных штифтов китайского или австралийского стандарта 50 с установленным заземляющим проводом розеток стандартов разных стран.

В отношении конкретного конструктивного устройства токопроводящего узла соединения нейтрального провода (N) 62, как показано на фиг. 3, 8-10 и 12, токопроводящий узел соединения нейтрального провода (N) 62 также содержит токопроводящую пластину нейтрального провода розетки 621, предусмотренную с одной стороны опоры 13, нижнюю соединительную пластину нейтрального провода 622, в целом перпендикулярную нижней крышке корпуса 12 и соединенную верхней частью с токопроводящей пластиной нейтрального провода розетки 621, токопроводящую пластину для крепления нейтрального провода вилки 623, зажимающую хвостовую часть нижней соединительной пластины нейтрального провода 622, токопроводящую пластину для крепления нейтрального провода гибридной вилки 624, соединенную с одной стороной токопроводящей пластины для крепления нейтрального провода вилки 623 и простирающуюся до боковой стороны втулки гибридной вилки 404, находясь напротив токопроводящей пластины нейтрального провода гибридной вилки 411.

В отношении конкретного конструктивного устройства токопроводящей пластины для крепления нейтрального провода вилки 623, как показано на фиг. 3, 8-10 и 12, токопроводящая пластина для крепления нейтрального провода вилки 623 содержит держатель для соединения нейтрального провода 6231, зажимающую хвостовую часть нижней соединительной пластины нейтрального провода 622, держатель нейтрального провода американского стандарта 6232, предусмотренную с одной стороны зажимной части для соединения нейтрального провода 6231 и зажимающую токопроводящую пластину нейтрального провода американского стандарта 36, соединительную пластину для крепления нейтрального провода 6233, предусмотренную с другой стороны зажимной части нейтрального провода и в целом имеющую U-образную форму, держатель нейтрального провода британского стандарта 6234, предусмотренную с одной стороны соединительной пластины для крепления нейтрального провода 6233 и зажимающую токопроводящую пластину нейтрального провода британского стандарта 26, держатель нейтрального провода китайского или австралийского стандарта 6235, предусмотренную с другой стороны соединительной пластины для крепления нейтрального провода 6233 и зажимающую токопроводящую пластину нейтрального провода китайского или австралийского стандарта 56; токопроводящая пластина для крепления нейтрального провода гибридной вилки 624 подсоединена к соединительной пластине для крепления нейтрального провода 6233, токопроводящая пластина для крепления нейтрального провода гибридной вилки 624 на конце, удаленном от соединительной пластины для крепления нейтрального провода 6233, образует держатель нейтрального провода гибридной вилки 6241, зажимающую токопроводящую пластину нейтрального провода гибридной вилки 411. Посредством предусмотрения зажимной части для соединения нейтрального провода 6231 зажимается нижняя соединительная пластина нейтрального провода 622, реализуя тем самым соединение с нейтральным проводом установленных на гнездах 111 розеток стандартов разных стран. Когда зажимная часть нейтрального провода американского стандарта 6232 в блоке контактных штифтов американского стандарта 30 выдвигается наружу из сетевого переходника 10, токопроводящая пластина нейтрального провода американского стандарта 36 входит в нее, реализуя тем самым соединение нейтрального провода блока контактных штифтов американского стандарта 30 с установленным нейтральным проводом розеток стандартов разных стран. Соединительная пластина для крепления нейтрального провода 6233 в целом имеет U-образную форму, что позволяет эффективно обойти блок гибридной штепсельной вилки стандарта CEE7/7 40 во избежание препятствования выдвижению узла гибридной вилки стандарта CEE7/7 40. Когда зажимная часть нейтрального провода британского стандарта 6234 в блоке контактных штифтов британского стандарта 20 выдвигается наружу из сетевого переходника 10, токопроводящая пластина нейтрального провода британского стандарта 26 входит в нее, реализуя тем самым соединение нейтрального провода блока контактных штифтов британского стандарта 20 с установленным нейтральным проводом розеток стандартов разных стран. Когда зажимная часть нейтрального провода китайского или австралийского стандарта 6235 в блоке контактных штифтов китайского или австралийского стандарта 50 выдвигается наружу из сетевого переходника 10, токопроводящая пластина нейтрального провода китайского или австралийского стандарта 56 входит в нее, реализуя тем самым соединение нейтрального провода блока контактных штифтов китайского или австралийского стандарта 50 с установленным нейтральным проводом розеток стандартов разных стран. Когда зажимная часть нейтрального провода гибридной вилки 6241 в блоке гибридной штепсельной вилки стандарта CEE7/7 40 выдвигается наружу из сетевого переходника 10, токопроводящая пластина нейтрального провода гибридной вилки 411 входит в нее, реализуя тем самым соединение нейтрального провода узла гибридной вилки стандарта CEE7/7 40 с установленным нейтральным проводом розеток стандартов разных стран.

В отношении конкретного конструктивного устройства токопроводящего узла соединения фазного провода (L) 63, как показано на фиг. 3, 8-10 и 13, токопроводящий узел соединения фазного провода (L) 63 содержит предохранитель 632, предусмотренный на нижней крышке корпуса 12, нижнюю соединительную пластину фазного провода 633, соединенную верхней частью с токопроводящей пластиной фазного провода розетки 631, а хвостовой частью с предохранителем 632, токопроводящую пластину для крепления фазного провода вилки 634, соединенную с нижней частью предохранителя 632 и в целом имеющую L-образную форму, токопроводящую пластину для крепления фазного провода гибридной вилки 635, соединенную с одной стороной токопроводящей пластины для крепления фазного провода вилки 634 и простирающуюся до боковой стороны втулки гибридной вилки 404, находясь напротив токопроводящей пластины фазного провода гибридной вилки 409.

В отношении конкретного конструктивного устройства токопроводящей пластины для крепления фазного провода вилки 634, как показано на фиг. 3, 8-10 и 13, токопроводящая пластина для крепления фазного провода вилки 634 содержит держатель предохранителя 632, зажимающую хвостовую часть предохранителя 632, держатель фазного провода британского стандарта 6342, простирающуюся в направлении узла гибридной вилки стандарта CEE7/7 40 и зажимающую токопроводящую пластину фазного провода британского стандарта 28, удлинительную пластину фазного провода 6343, соединенную с зажимной частью предохранителя 632 и имеющую в целом L-образную форму, держатель фазного провода китайского или австралийского стандарта 6344, предусмотренную на одном изогнутом конце удлинительной пластины фазного провода 6343 и зажимающую токопроводящую пластину фазного провода китайского или австралийского стандарта 58, держатель фазного провода американского стандарта 6345, предусмотренную с одной стороны зажимной части фазного провода китайского или австралийского стандарта 6344 и зажимающую токопроводящую пластину фазного провода американского стандарта 38; токопроводящая пластина для крепления фазного провода гибридной вилки 635 предусмотрена на внутренней стороне конца, близком к держателю фазного провода британского стандарта 6342, токопроводящей пластины фазного провода вилки 634, токопроводящая пластина для крепления фазного провода гибридной вилки 635 образует держатель фазного провода гибридной вилки 6351, зажимающую токопроводящую пластину фазного провода гибридной вилки 409, на конце, близком к узлу гибридной вилки стандарта CEE7/7 40. Держатель предохранителя 6341 эффективно зафиксирована на предохранителе 632, что позволяет снизить риск утечки тока и поражения током во время использования. Когда держатель фазного провода гибридной вилки 6342 в блоке гибридной штепсельной вилки стандарта CEE7/7 40 выдвигается наружу из сетевого переходника 10, токопроводящая пластина фазного провода гибридной вилки 409 входит в нее, реализуя тем самым соединение фазного провода узла гибридной вилки стандарта CEE7/7 40 с установленным на сетевом переходнике 10 фазным проводом розеток стандартов разных стран. Когда держатель фазного провода британского стандарта 6342 в блоке контактных штифтов британского стандарта 20 выдвигается наружу из сетевого переходника 10, токопроводящая пластина фазного провода британского стандарта 28 входит в нее, реализуя тем самым соединение фазного провода блока контактных штифтов британского стандарта 20 с установленным на сетевом переходнике 10 фазным проводом розеток стандартов разных стран. удлинительная пластина фазного провода 6343 имеет L-образную форму, что обеспечивает лучшее прилегание к нижней крышке корпуса 12 и освобождает пространство для упорной пластины и других компонентов внутри сетевого переходника 10. Когда держатель фазного провода китайского или австралийского стандарта 6344 в блоке контактных штифтов китайского или австралийского стандарта 50 выдвигается наружу из сетевого переходника 10, токопроводящая пластина фазного провода китайского или австралийского стандарта 58 входит в нее, реализуя тем самым соединение фазного провода блока контактных штифтов китайского или австралийского стандарта 50 с установленным на сетевом переходнике 10 фазным проводом розеток стандартов разных стран. Когда держатель фазного провода американского стандарта 6345 в блоке контактных штифтов американского стандарта 30 выдвигается наружу из сетевого переходника 10, токопроводящая пластина фазного провода американского стандарта 38 входит в нее, реализуя тем самым соединение фазного провода блока контактных штифтов американского стандарта 30 с установленным на сетевом переходнике 10 фазным проводом розеток стандартов разных стран.

В отношении держателя, в данном варианте реализации, могут использоваться U-образные зажимы, характеризующиеся простой конструкцией, удобством использования и вставления.

Принцип работы

Как показано на фиг. 1, 3, 8-9, когда необходимо преобразовать розетку американского стандарта в вилку другого стандарта, можно вставить соответствующим образом нейтральный штифт розетки американского стандарта в второе гнездо 11102, фазный штифт - в пятое гнездо 11105, а заземляющий штифт - в седьмое гнездо 11107, реализуя тем самым токопроводящее соединение между розеткой американского стандарта и сетевым переходником 10, что облегчает переключение вилок, обеспечивает стабильность токопроводящей конструкции и повышает безопасность сетевого переходника 10.

Как показано на фиг. 1, 3, 8-9, когда необходимо преобразовать розетку британского стандарта в вилку другого стандарта, можно вставить соответствующим образом заземляющий штифт розетки британского стандарта в третье гнездо 11103, нейтральный штифт - в восьмое гнездо 11108, а фазный штифт - в одиннадцатое гнездо 11111, реализуя тем самым токопроводящее соединение между розеткой британского стандарта и сетевым переходником 10, что облегчает переключение вилок, обеспечивает стабильность токопроводящей конструкции и повышает безопасность сетевого переходника 10.

Как показано на фиг. 1, 3, 8-9, когда необходимо преобразовать розетку китайского или австралийского стандарта в вилку другого стандарта, можно вставить соответствующим образом заземляющий штифт розетки китайского или австралийского стандарта в четвертое гнездо 11104, нейтральный штифт - в девятое гнездо 11109, а фазный штифт - в десятое гнездо 11110, реализуя тем самым токопроводящее соединение между розеткой китайского или австралийского стандарта и сетевым переходником 10, что облегчает переключение вилок, обеспечивает стабильность токопроводящей конструкции и повышает безопасность сетевого переходника 10.

Когда необходимо преобразовать вставленную розетку стандарта разных стран в вилку британского стандарта, как показано на фиг. 16, прикладывается внешняя сила к кнопке кнопочного элемента британского стандарта 22, после чего кнопочный элемент британского стандарта 22 приводит в движение расположенные на нем разъемный соединитель британского стандарта 21, заземляющий штифт британского стандарта 23, токопроводящую пластину заземляющего провода британского стандарта 24, нейтральный штифт британского стандарта 25, токопроводящую пластину нейтрального провода британского стандарта 26, фазный штифт британского стандарта 27, токопроводящую пластину фазного провода британского стандарта 28, выдвигая их вместе, в то же время заземляющий штифт британского стандарта 23, нейтральный штифт британского стандарта 25, фазный штифт британского стандарта 27 выдвигаются наружу из сетевого переходника 10, токопроводящая пластина заземляющего провода британского стандарта 24 входит в держатель защемляющего провода британского стандарта 6144, токопроводящая пластина нейтрального провода британского стандарта 26 входит в держатель нейтрального провода британского стандарта 6234, токопроводящая пластина фазного провода британского стандарта 28 входит в держатель фазного провода британского стандарта 6342, обеспечивая тем самым токопроводящее соединение блока контактных штифтов британского стандарта 20 с установленной розеткой стандарта разных стран, таким образом выполняется переключение вилок и упрощается использование во время поездок.

Когда необходимо преобразовать вставленную розетку стандарта разных стран в вилку американского стандарта, как показано на фиг. 17, прикладывается внешняя сила к кнопке кнопочного элемента американского стандарта 32, после чего кнопочный элемент американского стандарта 32 приводит в движение расположенные на нем разъемный соединитель американского стандарта 31, заземляющий штифт американского стандарта 33, токопроводящую пластину заземляющего провода американского стандарта 34, нейтральный штифт американского стандарта 35, токопроводящую пластину нейтрального провода американского стандарта 36, фазный штифт американского стандарта 37, токопроводящую пластину фазного провода американского стандарта 38, выдвигая их вместе, в то же время заземляющий штифт американского стандарта 33, нейтральный штифт американского стандарта 35, фазный штифт американского стандарта 37 выдвигаются наружу из сетевого переходника 10, токопроводящая пластина заземляющего провода американского стандарта 34 входит в держатель защемляющего провода американского стандарта 6142, токопроводящая пластина нейтрального провода американского стандарта 36 входит в держатель нейтрального провода американского стандарта 6232, токопроводящая пластина фазного провода американского стандарта 38 входит в держатель фазного провода американского стандарта 6345, обеспечивая тем самым токопроводящее соединение блока контактных штифтов американского стандарта 30 с установленной розеткой стандарта разных стран, таким образом выполняется переключение вилок и упрощается использование во время поездок.

Когда необходимо преобразовать вставленную розетку стандарта разных стран в гибридную вилку стандарта CEE7/7, как показано на фиг. 14-15, прикладывается внешняя сила к кнопочному элементу гибридной вилки 403, после чего кнопочный элемент гибридной вилки 403 приводит в движение разъемный соединитель гибридной вилки 402 и втулку гибридной вилки 404, выдвигая их наружу из сетевого переходника 10, но, поскольку зубчатый стержень для крепления гибридной вилки 405 зафиксирован на сетевом переходнике 10, непрерывно перемещающееся вниз зубчатое колесо гибридной вилки 406 совершает вращательные движения вдоль зубчатого стержня для крепления гибридной вилки 405, в процессе чего из-за синхронного перемещения вниз зубчатого колеса гибридной вилки 406 и опоры гибридной вилки 407, опора гибридной вилки 407 приводит в движение токопроводящую пластину для крепления заземляющего провода гибридной вилки 611, фазный штифт гибридной вилки 408, токопроводящую пластину фазного провода гибридной вилки 409, нейтральный штифт гибридной вилки 410 и токопроводящую пластину нейтрального провода гибридной вилки 411, непрерывно перемещая их вниз и выдвигая нейтральный штифт гибридной вилки 410, фазный штифт гибридной вилки 408 наружу из сетевого переходника, токопроводящая пластина фазного провода гибридной вилки 409 входит в держатель фазного провода гибридной вилки 6351, токопроводящая пластина нейтрального провода гибридной вилки 411 входит в держатель нейтрального провода гибридной вилки 6241, токопроводящая пластина для крепления заземляющего провода гибридной вилки 611 входит в держатель заземляющего провода гибридной вилки 6111, реализуя тем самым токопроводящее соединение узла гибридной вилки стандарта CEE7/7 40 с установленной розеткой стандарта разных стран, таким образом выполняется переключение розеток и упрощается использование во время поездок.

Когда необходимо преобразовать вставленную розетку стандарта разных стран в вилку китайского или австралийского стандарта, как показано на фиг. 18-19, прикладывается внешняя сила к кнопке кнопочного элемента китайского или австралийского стандарта 52, после чего кнопочный элемент китайского или австралийского стандарта 52 приводит в движение расположенные на нем разъемный соединитель китайского или австралийского стандарта 51, заземляющий штифт китайского или австралийского стандарта 53, токопроводящую пластину заземляющего провода китайского или австралийского стандарта 54, нейтральный штифт китайского или австралийского стандарта 55, токопроводящую пластину нейтрального провода китайского или австралийского стандарта 56, фазный штифт китайского или австралийского стандарта 57, токопроводящую пластину фазного провода китайского или австралийского стандарта 58, выдвигая их вместе, в то же время заземляющий штифт китайского или австралийского стандарта 53, нейтральный штифт китайского или австралийского стандарта 55, фазный штифт китайского или австралийского стандарта 57 выдвигаются наружу из сетевого переходника 10, токопроводящая пластина заземляющего провода китайского или австралийского стандарта 54 входит в держатель защемляющего провода китайского или австралийского стандарта 6145, токопроводящая пластина нейтрального провода американского китайского или австралийского стандарта 56 входит в держатель нейтрального провода китайского или австралийского стандарта 6235, токопроводящая пластина фазного провода китайского или австралийского стандарта 58 входит в держатель фазного провода китайского или австралийского стандарта 6344, обеспечивая тем самым токопроводящее соединение блока контактных штифтов китайского или австралийского стандарта 50 с установленной розеткой стандарта разных стран, таким образом выполняется переключение вилок и упрощается использование во время поездок.

Следует отметить, что токопроводящая конструкция для сетевого переходника, раскрытая в настоящем изобретении, представляет собой усовершенствование конкретной конструкции, а что касается конкретного способа управления, он не является инновационным аспектом настоящего изобретения. В отношении вилок, розеток и других компонентов, в настоящем изобретении, можно рассматривать их как универсальные стандартные детали или компоненты, известные техническому персоналу данной области, их конструкция, принцип работы и способы управления могут быть получены техническим персоналом данной области из технического руководства или общепринятым экспериментальным путем.

Вышеизложенное является лишь одним из предпочтительных вариантов реализации настоящего изобретения и не вводит ограничений в техническом смысле настоящего изобретения. Следовательно, конструкции, которые содержат технические признаки, аналогичные или приближенные к тем, что описаны в вышеуказанном варианте реализации настоящего изобретения, также находятся в рамках защиты настоящего изобретения.
