ДОСКА ДЛЯ ПОДОКОННИКА ПОЛИВИНИЛХЛОРИДНАЯ Российский патент 2025 года по МПК E06B1/70

Изобретение относится к области строительства, в частности к обрамлению оконных коробок, а именно к подоконникам, и может быть использовано в строительстве при оборудовании и отделке окон зданий, а также при оформлении дверных проемов балконов.

Известна усовершенствованная конструкция окна [Патент №2243344 РФ, МПК Е06В 1/70, 2004). Усовершенствованная конструкция окна: №2001117763/03: заявл. 11.11.1999: опубл. 27.12.2004 / Ричардсон Кристофер (GB); заявитель Ультрафрейм (ЮК) Лимитед (GB). - 4 с: ил. - Текст: непосредственный], которая включает единый комбинированный оконный элемент подоконника с отливом, изготовленный формованием из пластического материала, имеющий верхнюю и нижнюю стенки, которые соединены между собой перегородками, формирующими прямоугольные сквозные проемы, с образованием концевых частей подоконника и отлива.

Известна подоконная доска, состоящая из полого прессотехнического профиля с внутренними ребрами, образующими сквозные проходы, имеющего на боковых гранях две концевые части, при этом сквозные проходы профиля имеют чередующиеся коробчатую и треугольную формы, образованные наклонными и перпендикулярными к поверхностям ребрами, а концевые части выполнены симметричными. [Патент №2339783 РФ, МПК Е06В 1/70, 2006). Подоконная доска: №2005130947/03,: заявл. 06.10.2005: опубл. 27.11.2008 / Брусенский С.А., Рыбчинский С.И.; заявитель ООО"РБК-XXI век" (RU). - 4 с.: ил. - Текст: непосредственный].

Известен подоконник [Патент №2796974 РФ, МПК Е06В 1/70, 7/02, 7/08 (2006). Подоконник: №2021132951: заявл. 12.11.2021: опубл. 30.05.2023 / Панкратов С.В.; заявитель Панкратов C.B.(RU). - 11 с.: ил. - Текст : непосредственный], содержащий подоконную плиту, состоящую из основания и теплоизоляционного слоя с поверхностным слоем. Причем основание подоконной плиты содержит, по меньшей мере, один канал для инфильтрации воздуха, который имеет входную часть со стороны внешней среды и выходную часть со стороны внутренней среды. В подоконной плите выполнено сквозное отверстие, в котором размещена, по меньшей мере, одна вентиляционная решетка. При этом к основанию под сквозным отверстием подоконной плиты закреплен, по меньшей мере, один вентилятор, а со стороны входной части каналов для инфильтрации воздуха с внешней среды размещен съемный фильтр, на котором и частично на подоконной плите установлен теплый профиль окна с наружным откосом.

За прототип принята доска для подоконника [Патент №150965 РФ, МПК Е06В 1/70 (2006). Доска для подоконника: №2014127994/12 : заявл. 08.07.2014: опубл. 10.03.2015 / Иванов А.А.; заявитель ООО Инновационный завод "Клинценбау" (RU). - 4 с.: ил. - Текст : непосредственный], изготовленная формованием из пластмассового материала и имеющая верхнюю и нижнюю стенки, соединенные между собой вертикальными и наклонными перегородками для формирования сквозных проходов с образованием симметричных концевых частей, при этом сквозные проходы доски имеют чередующиеся трапециевидную и прямоугольную формы.

Недостатками аналогов и прототипа являются низкая прочность и долговечность, сложность монтажа ввиду ограниченности возможностей распила.

Техническим результатом заявляемого изобретения является увеличение прочности и жесткости конструкции для увеличения срока эксплуатации и долговечности; облегчение монтажа за счет возможности распила в любом месте доски с шагом 50 мм; расширение области применения заявляемого изобретения.

Указанный технический результат достигается тем, что в доске для подоконника поливинилхлоридной, имеющей верхнюю и нижнюю стенки, расположенные параллельно, соединенные между собой вертикальными и наклонными перегородками для формирования сквозных проходов с образованием симметричных концевых частей, причем сквозные проходы доски для подоконника имеют чередующиеся трапециевидную и прямоугольную формы согласно изобретению, проходы трапециевидной и прямоугольной форм выполнены с чередованием в следующей последовательности: трапеция - прямоугольник, без интервалов, прямоугольники примыкают к основанию внешней наклонной стороны трапеции, углы у основания трапеций составляют 45°, шаг между вертикальными осями симметрии соседних прямоугольников составляет 50 мм, на нижней наружной поверхности подоконника лазером нанесена разметка с шагом 10 мм, доска для подоконника изготовлена методом экструзии.

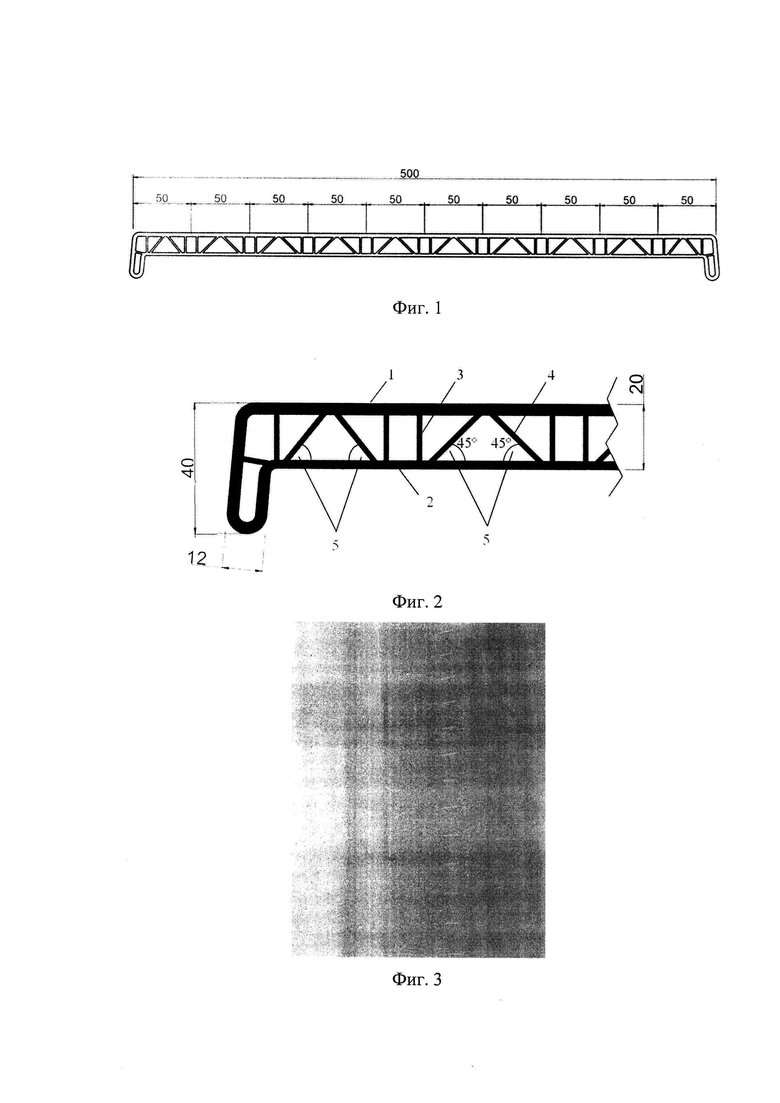

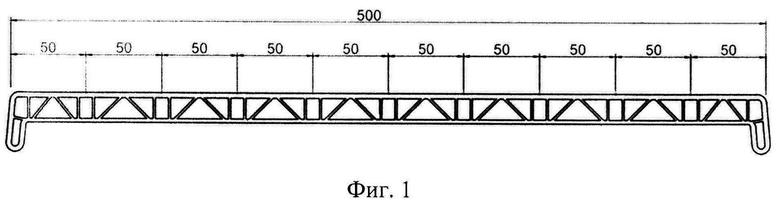

Сущность изобретения поясняется чертежами, где на фиг. 1 представлен общий вид доски для подоконника с указанием шага для распила; на фиг. 2 представлен фрагмент доски для подоконника; на фиг. 3 представлено фото разметки, нанесенной на нижнюю поверхность доски для подоконника.

Доска для подоконника поливинилхлоридная изготовлена методом экструзии и состоит из верхней 1 и нижней 2 стенок, параллельных друг другу и соединенных между собой вертикальными 3 и наклонными 4 перегородками для формирования сквозных проходов трапециевидной и прямоугольной форм с чередованием в следующей последовательности: трапеция - прямоугольник, без интервалов, причем, прямоугольники примыкают к основной внешней наклонной стороне трапеции, углы у основания трапеций 5 составляют 45°. Шаг между вертикальными осями симметрии соседних прямоугольников подоконника составляет 50 мм (фиг. 1). На нижней наружной поверхности доски для подоконника лазером нанесена разметка с шагом 10 мм (фиг. 3).

Конструкция работает следующим образом. Доску для подоконника изготавливают методом экструзии из поливинилхлорида. Для изготовления заявляемой доски для подоконника используют экструдер, снабженный щелевой головкой, изготовленной по необходимым размерам. Полимерную смесь, содержащую поливинилхлорид, загружают в экструдер, в нем она нагревается и при температуре 190°С и давлении 250-300 атм. проходит через щелевую головку, формируя доску для подоконника, состоящую из верхней 1 и нижней 2 стенок, параллельных друг другу и соединенных между собой вертикальными 3 и наклонными 4 перегородками для формирования сквозных проходов трапециевидной и прямоугольной форм с чередованием в следующей последовательности: трапеция - прямоугольник, без интервалов, причем, прямоугольники примыкают к основной внешней наклонной стороне трапеции, углы у основания трапеций 5 составляют 45°, шаг между вертикальными осями симметрии прямоугольников доски для подоконника составляет 50 мм. Далее изделие поступает в ванну, где охлаждается проточной водой до комнатной температуры, и обдувается воздухом для удаления остаточной влаги. Затем на нижнюю наружную поверхность доски для подоконника наносят лазерную разметку с шагом 10 мм (фиг. 3) и ламинируют декоративной поливинилхлоридной пленкой, наносят защитный слой самоклеющейся пленки. Контроль качества готовой продукции осуществляют в соответствии с ГОСТ 30673-2013 [ГОСТ 30673-2013. Профили поливинилхлоридные для оконных и дверных блоков. Технические условия. Москва: Стандартинформ, 2015, 24 с.]. Предел прочности на излом для заявляемого изобретения равен 600 кг. Готовую доску для подоконника используют в строительстве при оборудовании и отделке окон зданий, а также при оформлении дверных проемов балконов. При монтаже доски для подоконника осуществляют ее распил с учетом размеров и геометрии оконного проема с допуском 60-70 мм над батареей и по бокам от проема, вставляют под окно на монтажную пену, помещают груз, через сутки груз удаляют, снимают защитную пленку и герметизируют стыки.

Предлагаемое изобретение позволяет увеличить прочность и жесткость доски для подоконника за счет особенностей заявляемой конструкции, заключающихся в более плотном, без интервалов, расположении сквозных проходов трапециевидной и прямоугольной форм по сравнению с прототипом, причем, прямоугольники примыкают к основной внешней наклонной стороне трапеции, углы у основания трапеций составляют 45°, что приводит к увеличению срока эксплуатации и долговечности, а также способствует расширению областей применения - заявляемый профиль для подоконника можно использовать не только для оформления оконных, но и дверных проемов. Чередование прямоугольных форм с шагом 50 мм между вертикальными осями их симметрии, а также нанесение лазерной разметки на нижнюю наружную поверхность доски для подоконника расширяют возможности распила доски, позволяют варьировать его размеры в зависимости от запроса, чем значительно облегчают процесс монтажа подоконника.

Изобретение относится к области строительства, в частности к обрамлению оконных коробок, а именно к подоконникам, и может быть использовано в строительстве при оборудовании и отделке окон зданий, а также при оформлении дверных проемов балконов. Техническим результатом изобретения является увеличение прочности и жесткости конструкции для увеличения срока эксплуатации и долговечности; облегчение монтажа за счет возможности распила в любом месте доски с шагом 50 мм; расширение области применения заявляемого изобретения. Технический результат достигается тем, что доска для подоконника поливинилхлоридная имеет верхнюю и нижнюю стенки, расположенные параллельно, соединенные между собой вертикальными и наклонными перегородками, формирующими сквозные проходы с образованием симметричных концевых частей, причем сквозные проходы доски для подоконника имеют чередующиеся трапециевидную и прямоугольную формы, при этом она изготовлена методом экструзии, сквозные проходы трапециевидной и прямоугольной форм выполнены с чередованием в следующей последовательности: трапеция - прямоугольник, без интервалов, причем прямоугольники примыкают к основанию внешней наклонной стороны трапеции, углы у основания трапеций составляют 45°, шаг между вертикальными осями симметрии соседних прямоугольников составляет 50 мм, а на нижней наружной поверхности доски лазером нанесена разметка с шагом 10 мм. 3 ил.

Доска для подоконника поливинилхлоридная, имеющая верхнюю и нижнюю стенки, расположенные параллельно, соединенные между собой вертикальными и наклонными перегородками, формирующими сквозные проходы с образованием симметричных концевых частей, причем сквозные проходы доски для подоконника имеют чередующиеся трапециевидную и прямоугольную формы, отличающаяся тем, что она изготовлена методом экструзии, сквозные проходы трапециевидной и прямоугольной форм выполнены с чередованием в следующей последовательности: трапеция - прямоугольник, без интервалов, причем прямоугольники примыкают к основанию внешней наклонной стороны трапеции, углы у основания трапеций составляют 45°, шаг между вертикальными осями симметрии соседних прямоугольников составляет 50 мм, а на нижней наружной поверхности доски лазером нанесена разметка с шагом 10 мм.
