Упорное устройство Советский патент 1987 года по МПК F16B1/00

Изобретение относится к машиностроению и может быть использовано как фиксирующее устройство промежуточных и конечных положений перемещающихся (вращающихся) элементов машин-.

Цель изобретения - упрощение конструкции.

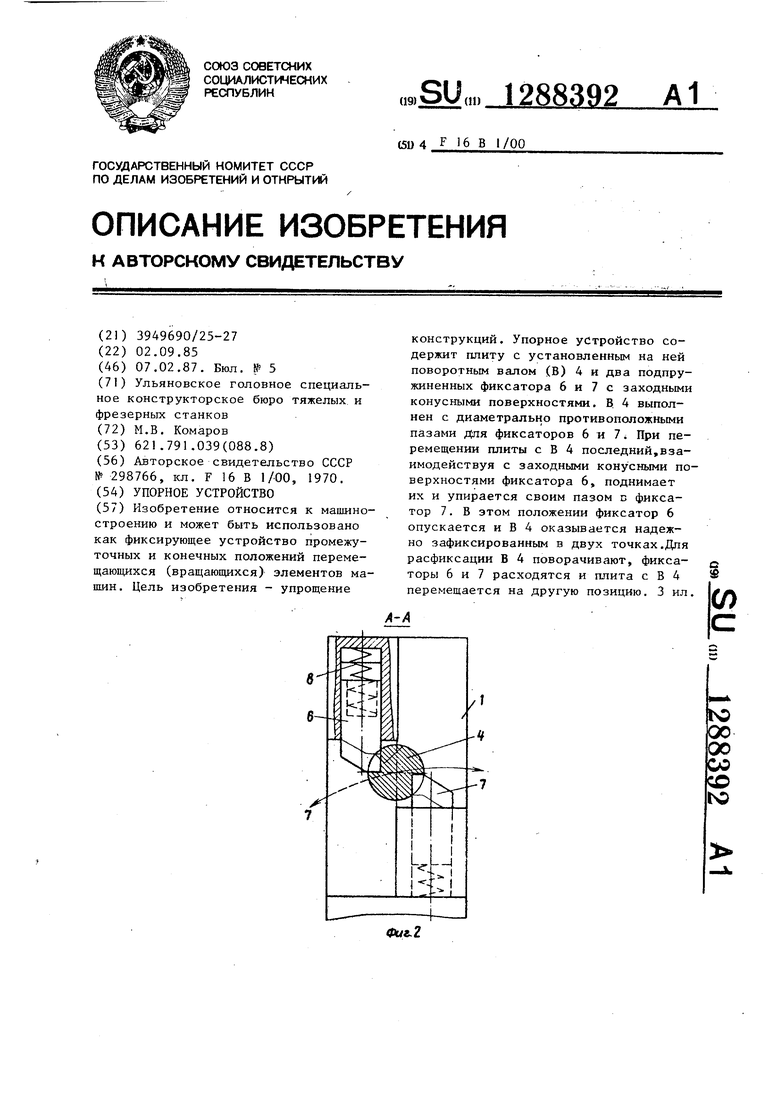

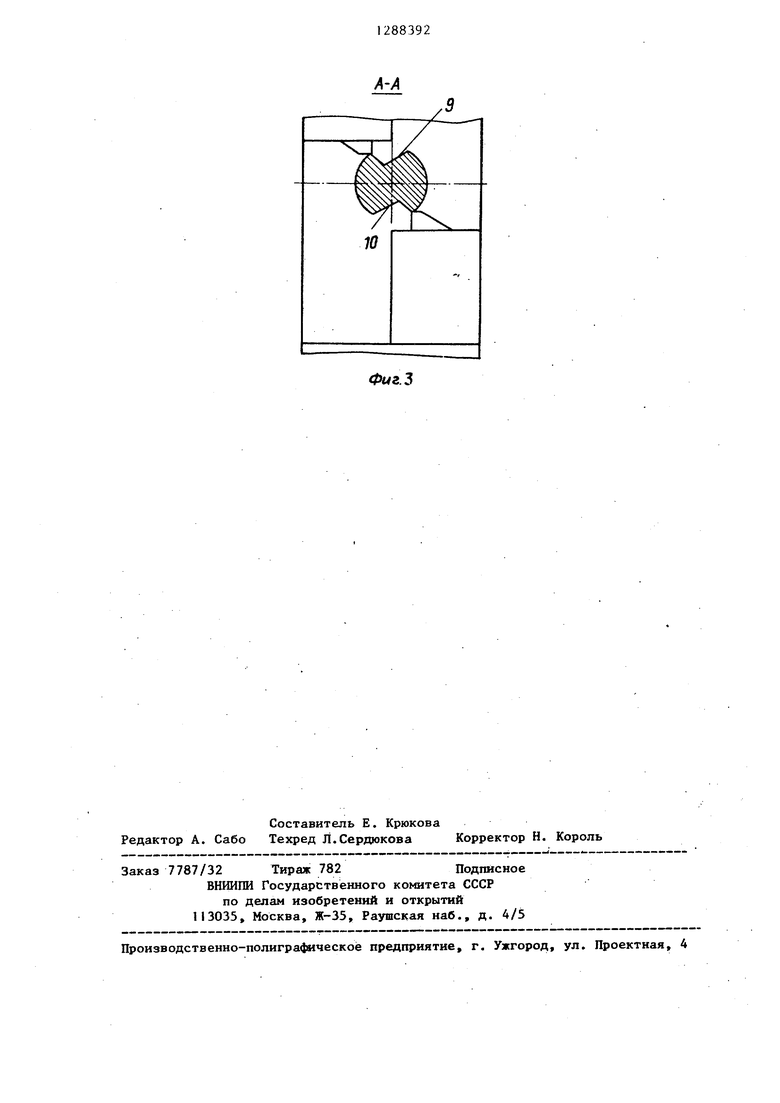

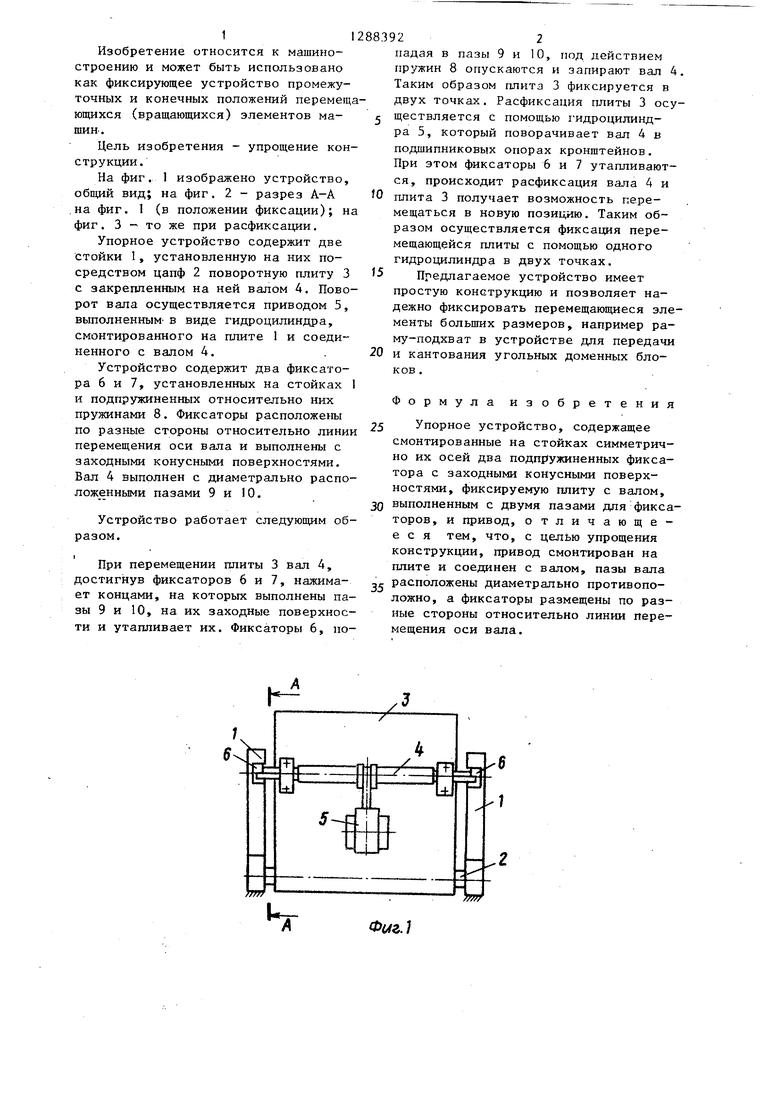

На фиг, 1 изображено устройство, общий вид; на фиг. 2 - разрез А-А .на фиг. 1 (в положении фиксации); на фиг. 3 - то же при расфиксации.

Упорное устройство содержит две стойки 1, установленную на них посредством цапф 2 поворотную плиту 3 с закрепленным на ней валом 4. Поворот вала осуществляется приводом 5, выполненным в виде гидроцилиндра, смонтированного на плите I и соединенного с валом 4.

Устройство содержит два фиксатора 6 и 7, установленных на стойках 1 и подпружиненных относительно них пруямнами В. Фиксаторы расположены по разные стороны относительно линии перемещения оси вала и выполнены с заходными конусными поверхностями. Вал 4 выполнен с диаметрально расположенными пазами 9 и 10.

Устройство работает следующим образом.

При перемещении плиты 3 вал 4, достигнув фиксаторов 6 и 7, нажимает концами, на которых выполнены пазы 9 и 10, на их заходные поверхности и утапливает их. Фиксаторы 6, попадая в пазы 9 и 10, под действием пружин 8 опускаются и запирают вал 4. Таким образом плитз 3 фиксируется в двух точках. Расфиксация плиты 3 осуществляется с помощью х идроцилинд- ра 5, который поворачивает вал 4 в подшипниковых опорах кронштейнов. При этом фиксаторы 6 и 7 утапливаются, происходит расфиксация вала 4 и

плита 3 получает возможность перемещаться в новую позицию. Таким образом осуществляется фиксация перемещающейся плиты с помощью одного гидроцилиндра в двух точках.

Предлагаемое устройство имеет простую конструкцию и позволяет надежно фиксировать перемещающиеся элементы больших размеров, например раму-подхват в устройстве для передачи

и кантования угольных доменных блоков.

Формула изобретения

Упорное устройство, содержащее смонтированные на стойках симметрично их осей два подпружиненных фиксатора с заходными конусными поверхностями, фиксируемую плиту с валом,

выполненным с двумя пазами для-фиксаторов, и привод, отличающееся тем, что, с целью упрощения конструкции, привод смонтирован на плите и соединен с валом, пазы вала

расположены диаметрально противоположно, а фиксаторы размещены по разные стороны относительно линии перемещения оси вала.

.1

ФмгЗ

Изобретение относится к машиностроению и может быть использовано как фиксирующее устройство промежуточных и конечных положений перемещающихся (вращающихся) элементов ма- пшн. Цель изобретения - упрощение конструкций. Упорное устройство содержит плиту с установленным на ней поворотным валом (В) 4 и два подпружиненных фиксатора 6 и 7 с заходными конусными поверхностями. В. 4 выполнен с диаметрально противоположными пазами Для фиксаторов 6 и 7 i При перемещении плиты с В 4 последНИИ,взаимодействуя с заходными конусными поверхностями фиксатора 6, поднимает их и упирается своим пазом с фиксатор 7. В этом положении фиксатор 6 опускается и В 4 оказывается надежно зафиксированным в двух точках.Для расфиксации В 4 поворачивают, фиксаторы 6 и 7 расходятся и плита с В 4 перемещается на другую позицию. 3 ил. (Л ю 00 00 со со
