СПОСОБ ПЛОТНОЙ ФИКСАЦИИ ЛЕЗВИЯ НА ПАЛЬЦЕ РУКИ Российский патент 2025 года по МПК B28D5/00 B26B27/00

Заявленное решение относится к средствам разрезания крепежных лент и пленок в процессе упаковки или вскрытия упаковки.

При использовании скотча или электроизоляционной ленты необходимо иметь при себе нож, чтобы вскрывать упаковки.

Стандартные методы отрыва/отреза скотча предполагают постоянное использование перемещаемых инструментов таких как: нож, ножницы, диспенсер для скотча и т.д. В таком случае при необходимости произвести отрез скотча, нужно провести ряд действий: отпустить скотч, взять инструмент со стола, произвести отрез, положить нож, положить скотч. Аналогично при упаковке пленкой.

В случае использования острого напальчника, действия такие как «положить скотч, поднять нож, положить нож» устраняются, так как инструмент для отреза всегда на руке упаковщика.

Из уровня техники известны различные решения, которые имеют целью решения данной проблемы, включающие инструмент с треугольным или иной формы наконечником, который в процессе упаковки надевается на большой палец рабочей руки.

Из патента CN203344077U, опубл.: 18.12.2013., известен напальчник из жесткого материала, имеющий на конце зазубренные лезвия.

Из патента CN202934604U, опубл.: 15.05.2013., известен напальчник из жесткого материала, имеющий на конце лезвие.

Наиболее близким аналогом является решение по патенту CN107139219A, опубл.: 08.09.2017., которое описывает инструмент для резки ленты, который всегда находится на пальце правой руки, имеющий напальчник и лезвие, где напальчник представляет собой цилиндр с продольной прорезью, который надевается на указательный, средний палец или палец правой руки. Он плотно прилегает, но не доставляет неудобств вашим пальцам, а лезвие представляет собой микролезвие небольшой длины и ширины, зазубренное и направленное вверх. Напальчник изготовлен из пластика и резины.

Известны также и сходные по принципу прототипа решения по патентам US2022371213A1, FR2918306A1, где описано кольцо с лезвием.

Технической проблемой всех известных решений является жесткая форма кольца с лезвием или напальчника с лезвием.

Эта жесткая форма имеет определенный размер по размер пальца, что требует изготавливать такие инструменты разных размеров под пальцы рук женщин и мужчин. Это неудобно.

Более рациональное решение - универсальный размер напальчника.

Хотя в прототипе CN107139219A и указано, что напальчник может быть изготовлен из резины, все равно данное решение имеет некий минимальный размер, меньше которого палец будет болтаться в таком напальчнике, а если он больше и напальчник на пальце сидит плотно, то создает неудобства тем, что сильно обтягивает палец, передавливая его сосуды.

Кроме того, в напальчнике из эластичного материала как резина, нет прочности упора пальца о такой напальчник. Следовательно, в момент упора лезвием о ленту резиновая основа напальчника амортизирует и лезвие не с сильным сопротивлением упирается в ленту, что усложняет процесс ее разрезания.

Таким образом, напальчники из твердого материала, удерживающего форму, имеют ограничения по размеру, а напальчники из эластичного материала малоэффективны при разрезании ленты из-за низкого сопротивления.

Задачей заявленного решения является устранение указанных проблем.

Техническим результатом заявленного решения является универсальность крепления к пальцам руки любого размера, а также плотная фиксация лезвия на конечности.

Указанный технический результат достигается за счет того, что заявлен способ плотной фиксации лезвия на пальце руки, характеризующийся использованием лезвие, закрепленного на эластичном материале, отличающийся тем, что используют эластичный материал в виде резиновой ткани, к отрезу резиновой ткани крепят основание фиксирующей части с одной стороны, а с другой - ответную фиксирующую часть, при этом лезвие в основании выполняют содержащим сквозные отверстия; частью ткани оборачивают палец руки с натяжением основания фиксирующей части вверх, на которое размещают основание лезвия так, чтобы оно размещалось над ногтем пальца, и в натяжение оставшуюся часть ткани фиксируют ответной фиксирующей частью через отверстия лезвия.

Предпочтительно, основание фиксирующей части выполняют в виде ленты-липучки велкро ворсинкамии (петлями), а ответную фиксирующую часть выполняют в виде крючков липучки велкро.

Допустимо, что ленту-липучку велкро закрепляют на ткани методом прошивки или через клеевой слой.

Допустимо, что лезвие предварительно прошивают на ткани через сквозные отверстия и в зоне расположения основания фиксирующей части.

Предпочтительно, лезвие выполняют с резцом треугольной формы наконечника.

Предпочтительно, лезвие выполняют из стали.

Предпочтительно, основание лезвие выполняют в сечении дугообразным.

Допустимо, что фиксирующие основание и ответную части выполняют в виде крючков и петель или кнопки заклепки.

Краткое описание чертежей

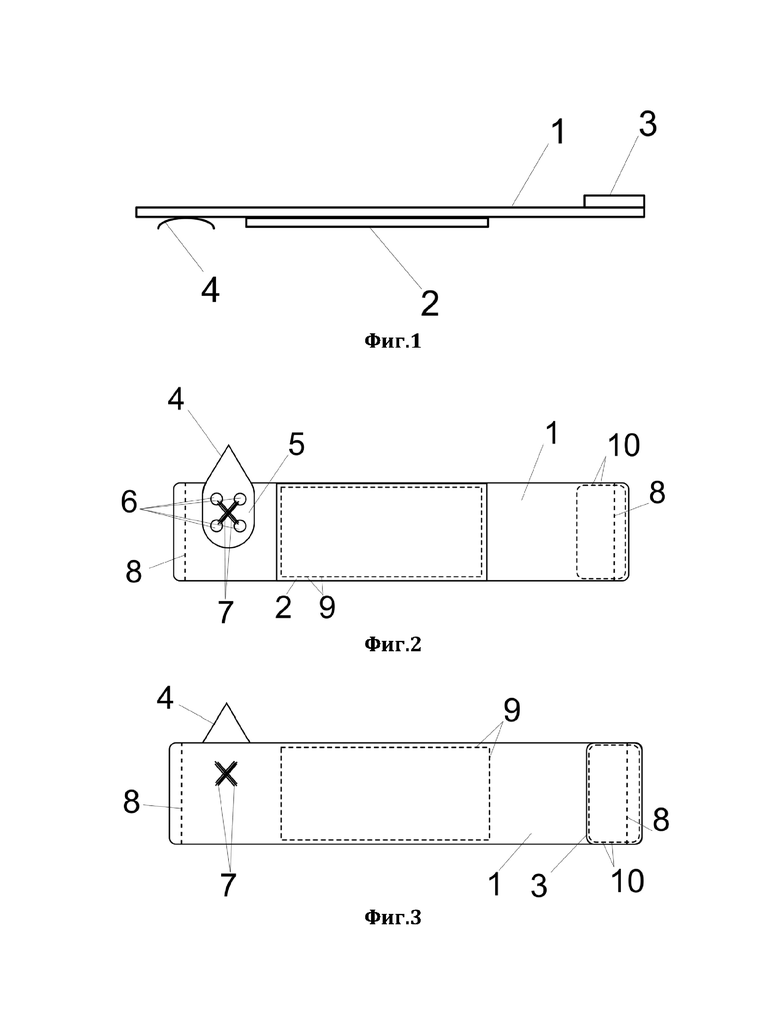

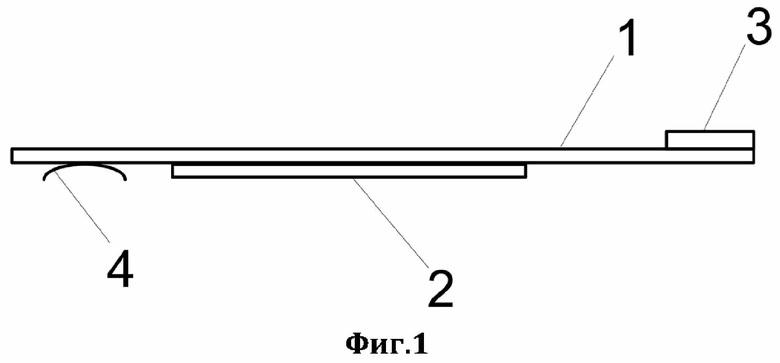

На Фиг.1 показаны основные элементы устройства фиксации лезвия на пальце и принцип их соединения (вид с торца).

На Фиг.2 показаны основные элементы устройства фиксации лезвия на пальце и принцип их соединения (вид сверху).

На Фиг.1 показаны основные элементы устройства фиксации лезвия на пальце и принцип их соединения (вид снизу).

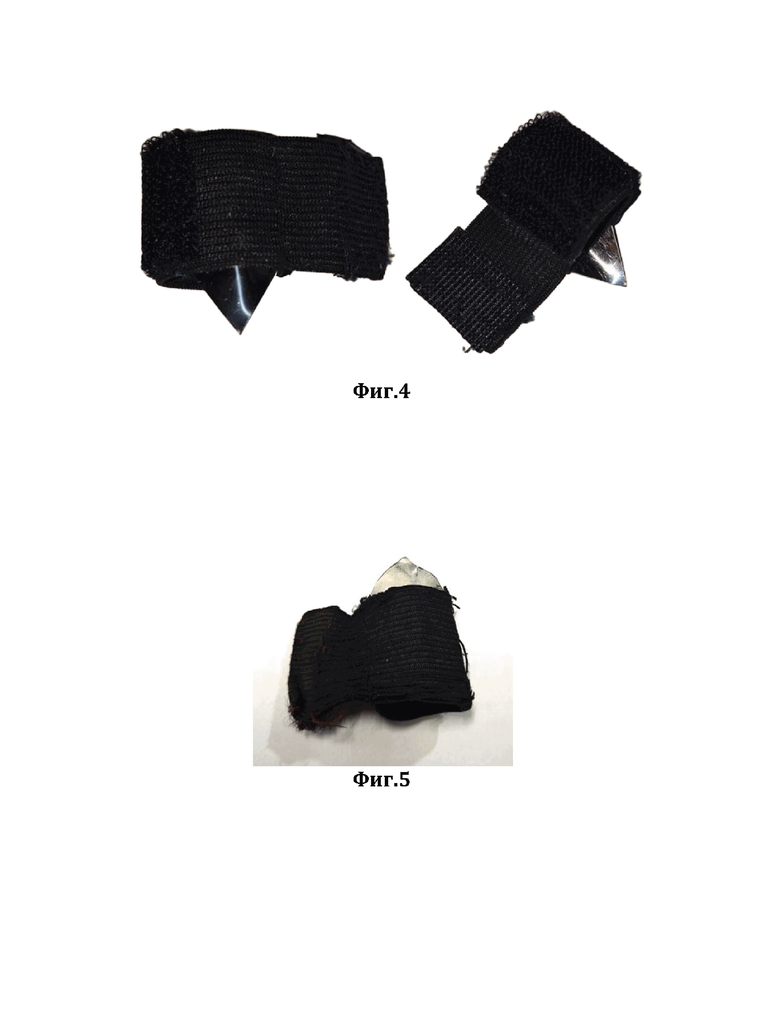

На Фиг.4 показан опытный образец с треугольным лезвием из стали.

На Фиг.5 показан опытный образец с куполообразным лезвием из алюминия.

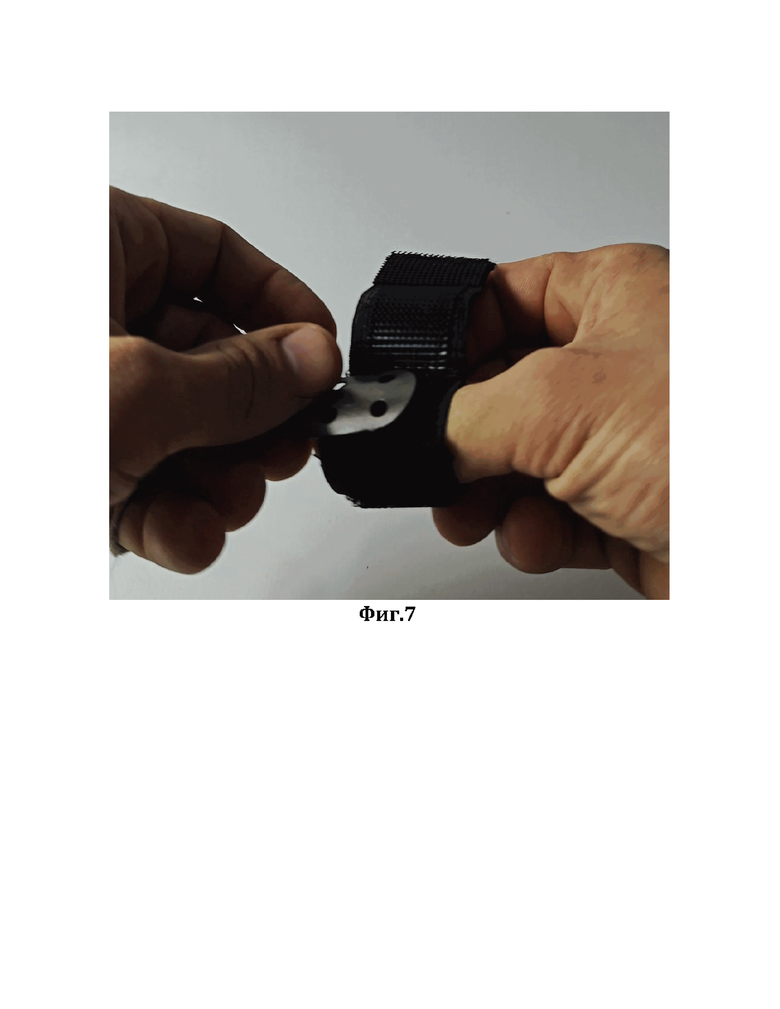

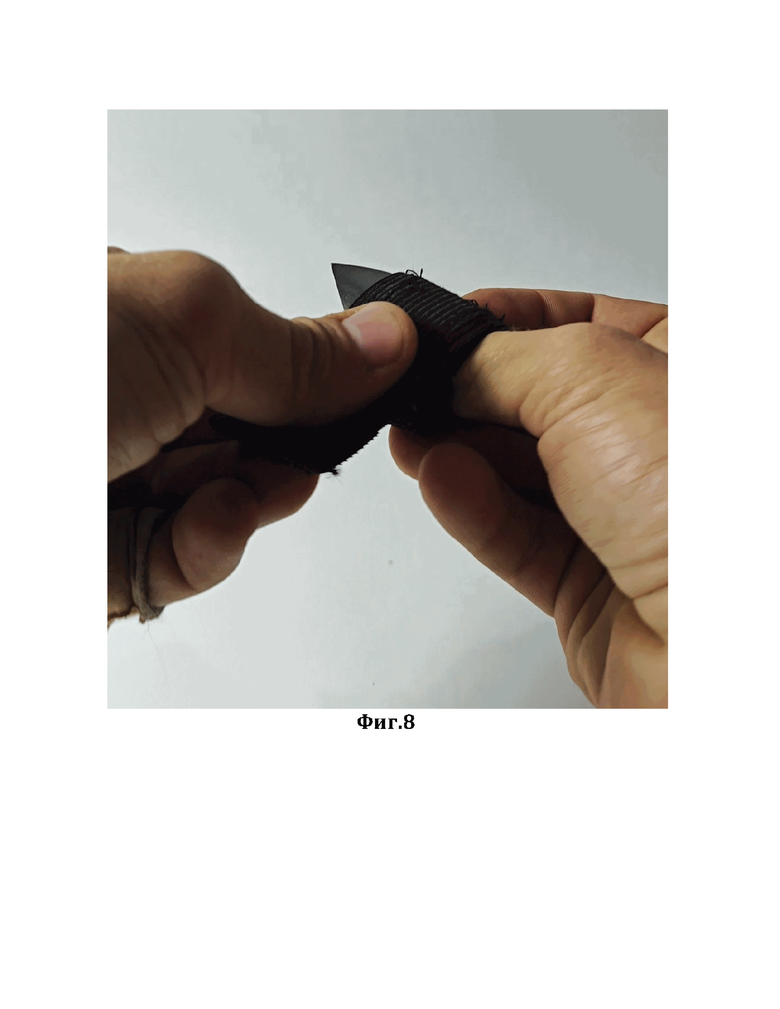

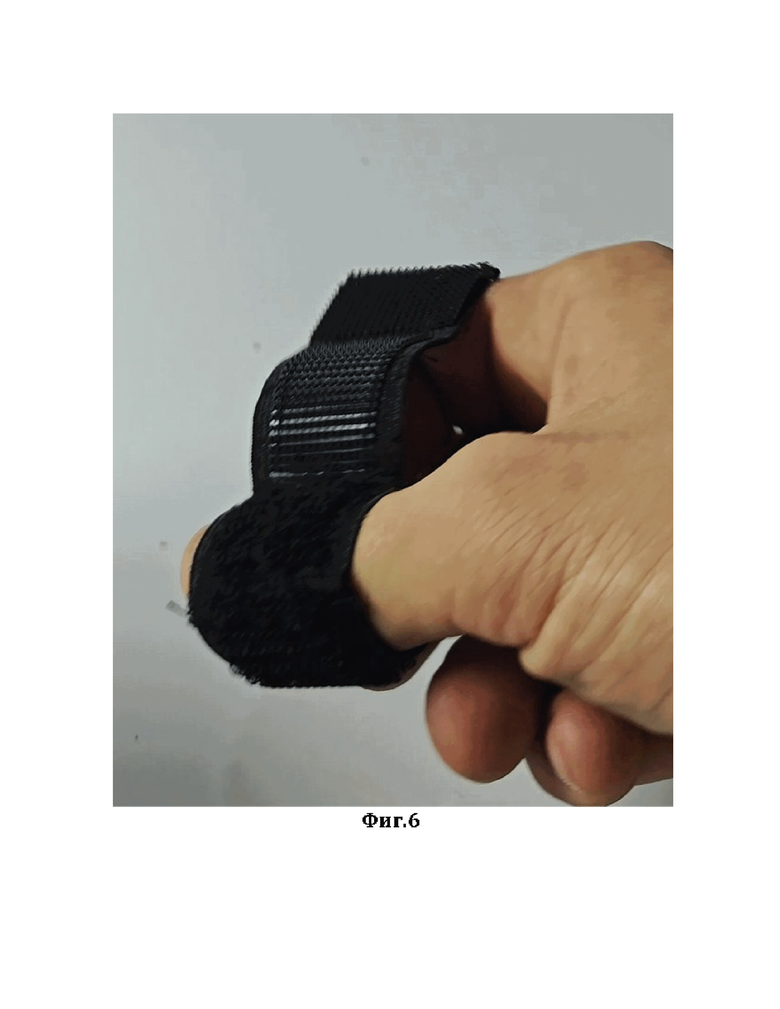

На Фиг.6 - Фиг.8 показаны этапы крепления лезвия к пальцу руки.

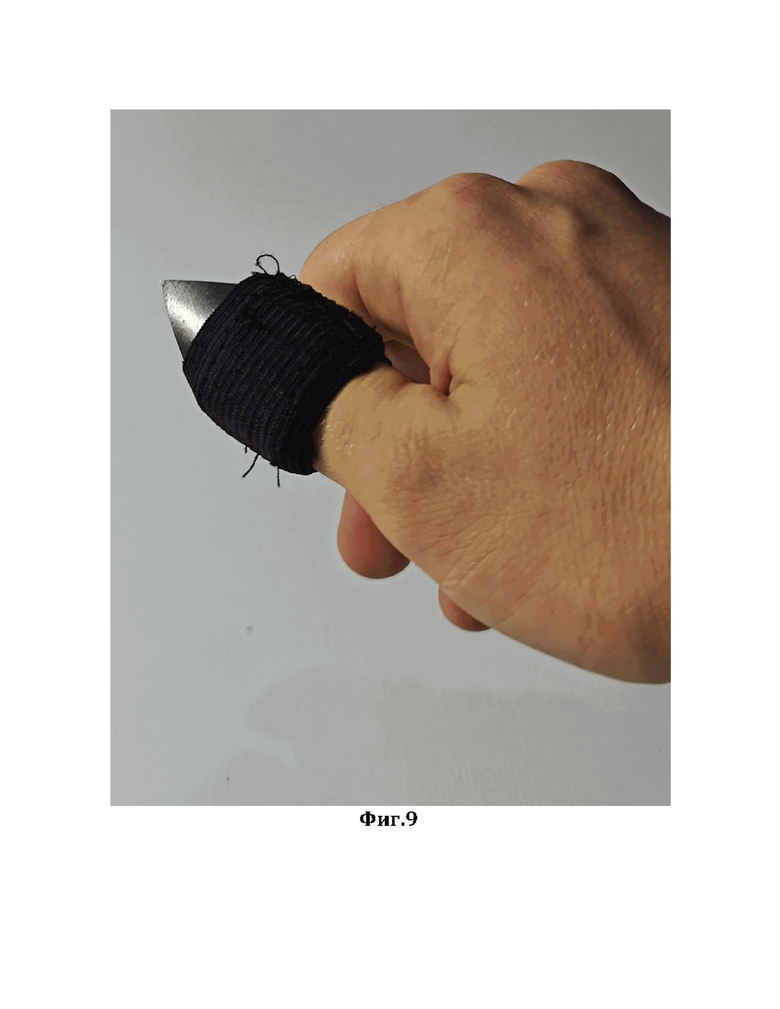

На Фиг.9 показано лезвие Фиг.4, закрепленное на пальце в рабочем состоянии.

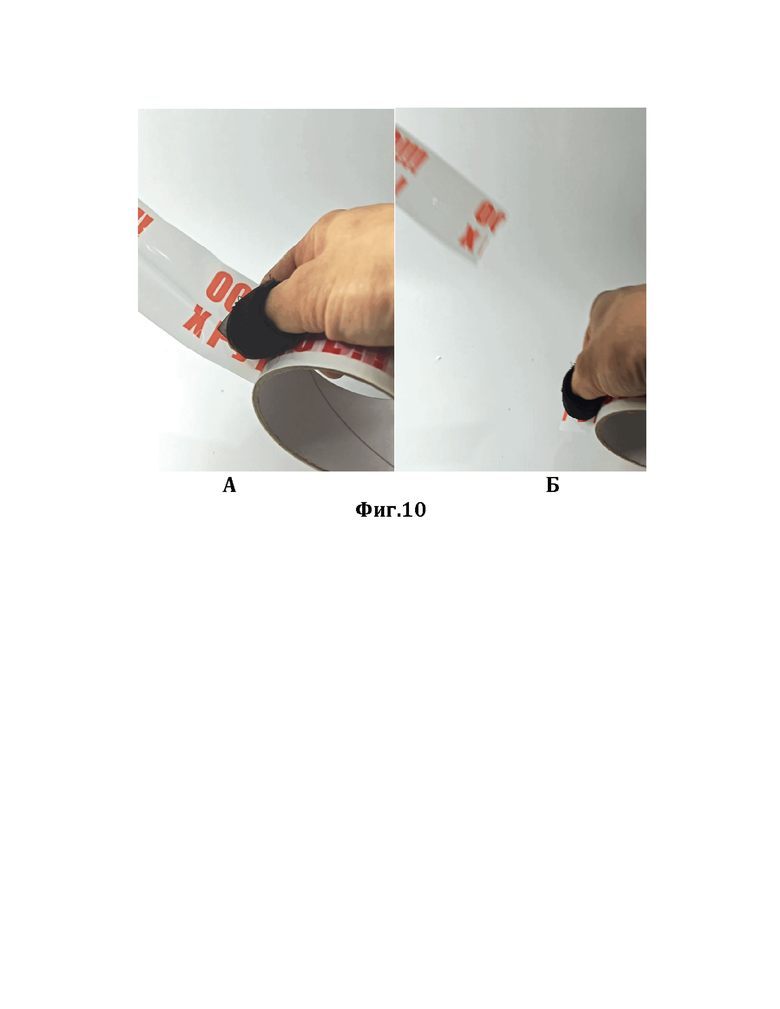

На Фиг.10 (А - до прокола скотча, Б - после прокола скотча) показан пример испытаний лезвия Фиг.4.

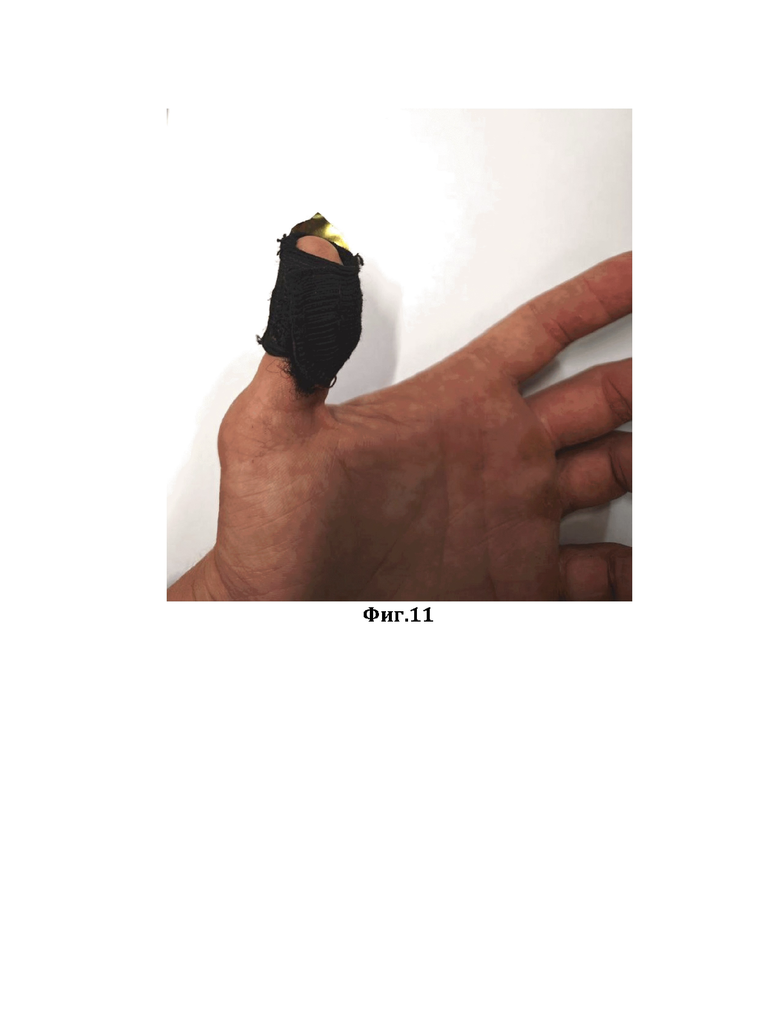

На Фиг.11 показано лезвие Фиг.5, закрепленное на пальце в рабочем состоянии.

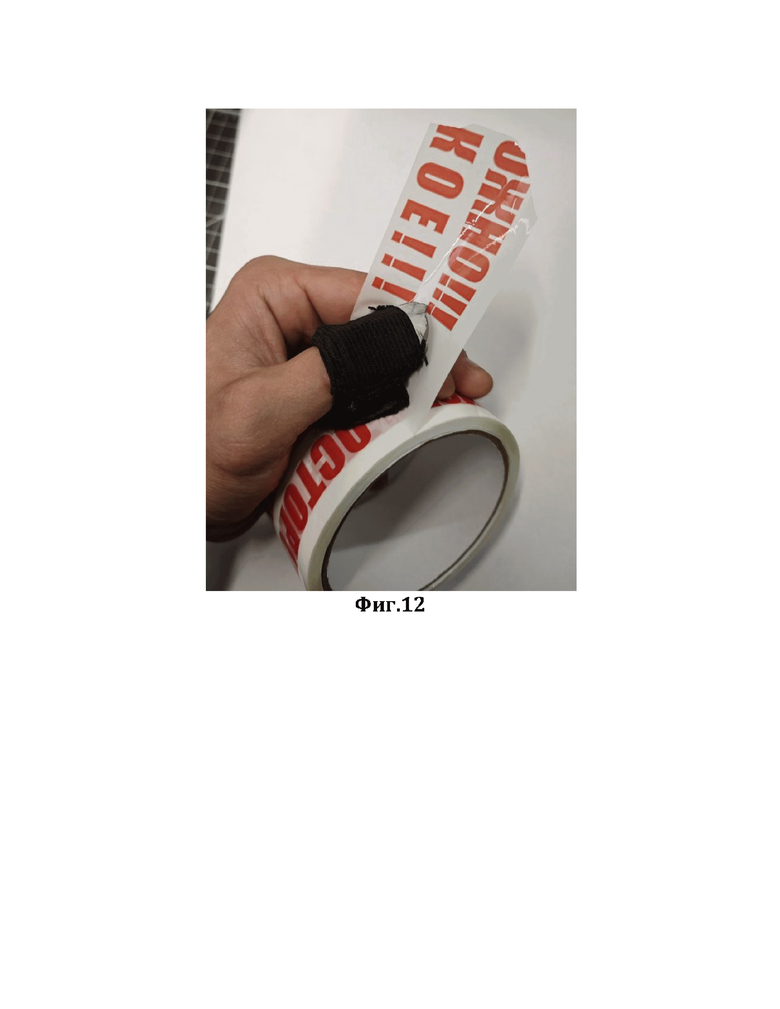

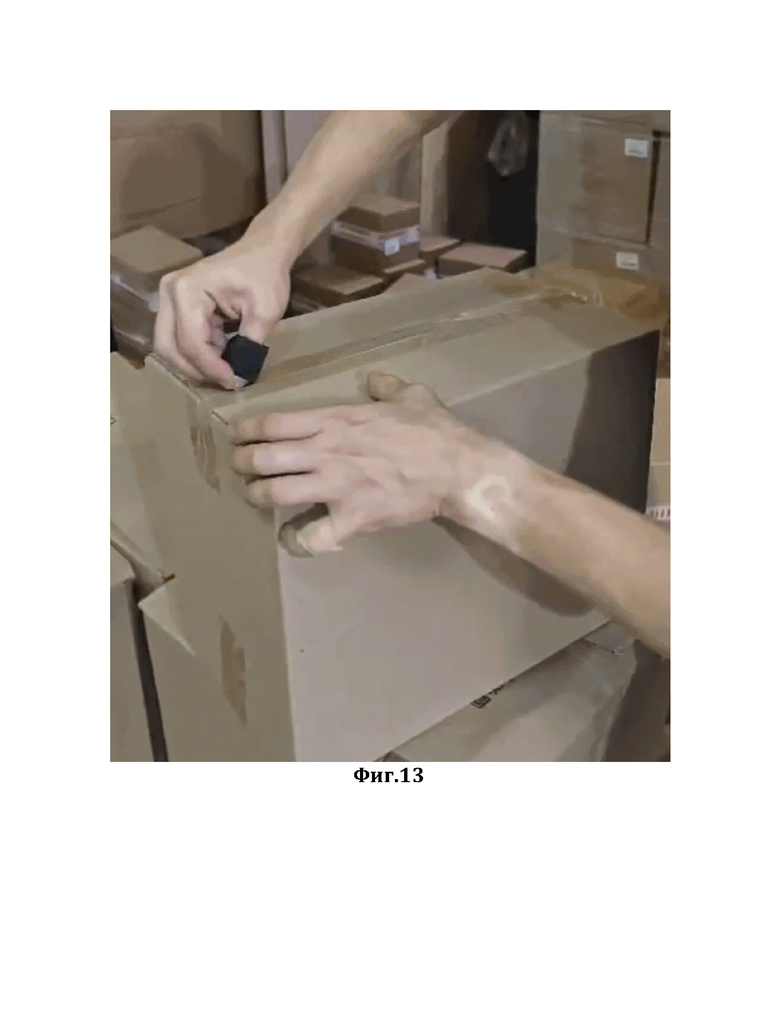

На Фиг.12 и Фиг.13 показаны примеры испытаний лезвия Фиг.4.

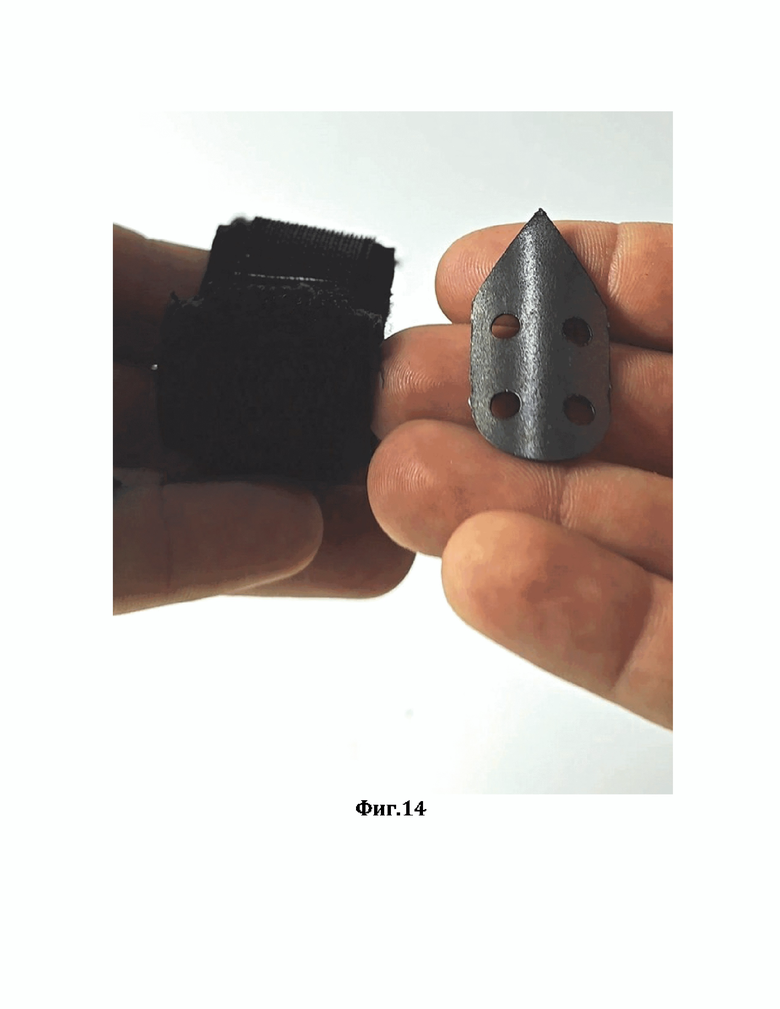

На Фиг.14 показан опытный образец лезвия из стали с отверстиями.

На чертежах: 1 - резиновая ткань, 2 - основание фиксирующей части, 3 - ответная фиксирующая часть, 4 - лезвие, 5 - основание лезвия, 6 - отверстия в лезвии, 7 - прошив лезвия на ткани, 8 - подшив краев ткани, 9 - прошивка основания фиксирующей части, 10 - прошивка ответной фиксирующей части.

Осуществление изобретения

Заявленный способ плотной фиксации лезвия на пальце руки реализуется с использованием лезвия, закрепленного на эластичном материале.

Новым является то, что (см. Фиг.1 - Фиг.3) используют эластичный материал в виде резиновой ткани 1, к отрезу резиновой ткани крепят основание фиксирующей части 2 с одной стороны, а с другой - ответную фиксирующую часть 3.

При этом лезвие 4 в основании 5 выполняют содержащим сквозные отверстия 6.

В момент фиксации на пальце частью ткани 1 оборачивают палец руки с натяжением основания фиксирующей части вверх (см. Фиг.6), на которое размещают основание лезвия (см. Фиг.7) так, чтобы оно размещалось над ногтем пальца, и в натяжение оставшуюся часть ткани фиксируют ответной фиксирующей частью через отверстия лезвия (см. Фиг.8).

Такой способ крепления лезвия на пальце обеспечивает универсальность крепления к пальцам руки любого размера за счет использования резиновой ткани, которой в обтяжку оборачивается палец любого размера, а фиксация лезвия в нужном положении на пальце достигается фиксаторами. При этом плотную фиксацию лезвия 4 на конечности обеспечивает плотный обжим лезвия на ткани 1 фиксаторами 2, 3 через отверстия 6 в его основании 5 и через натяжение самой резиновой ткани 1.

Для резиновой ткани 1 производится отрез вязанной резинки нужной длины, обычно на 2 - 3 оборота вокруг пальца. Затем при необходимости делают подшивку 8 краев на 3-4 мм (во избежание расслоения ткани). После чего к ней пришивают ленту липучку, либо иные фиксаторы и лезвие 4.

Фиксирующие основание и ответную части выполняют, например, в виде липучек велкро, либо крючков и петель (например, https://www.ozon.ru/product/kryuchki-prishivnye-1-0300-4005-24-sht-upak-ayris-520877273/) или кнопок заклепок (например, https://www.ozon.ru/product/knopki-alfa-15-mm-nikel-1006620193/).

Так, при выполнении фиксаторов в виде липучек велкро, основание фиксирующей части 2 выполняют в виде ленты-липучки велкро ворсинками (петлями), а ответную фиксирующую часть 3 выполняют в виде крючков липучки велкро. Аналогично при использовании крючков и петель или кнопок заклепок.

Лента-липучка велкро может быть закреплена на ткани методом прошивки (пришивная лента, например, https://www.ozon.ru/product/lenta-kontaktnaya-25mm-1m-chernaya-lipuchka-velkro-prishivnaya-596103966/) или через клеевой слой (самоклеющаяся лента, например https://www.ozon.ru/product/lenta-lipuchka-samokleyashchayasya-2-metra-shirina-25-mm-chernaya-288953487/).

Для обеспечения более плотной фиксации лезвия 4 на пальце лезвие предварительно прошивают на ткани 1 через сквозные отверстия 6. Данный прошив 7 осуществляют как пришив пуговицы.

Лезвие 4 может быть выполнено различных форм, например, с резцом треугольной формы наконечника (Фиг.4) или иной формы (Фиг.5).

Материал лезвия может быть любым (твердый пластик, алюминий (Фиг.5), оргстекло). Наиболее предпочтителен - материал лезвия из стали (Фиг.14), как наиболее твердое.

Для более плотной фиксации лезвия на пальце предпочтительно, чтобы его основание 5 выполнялось в сечении дугообразным (см. Фиг.1, Фиг.14). Таким путем оно плотнее огибает палец руки и более плотно прижимается к нему, увеличивая плотность сопротивления.

Заявленное решение используется следующим образом.

Нож напальчник - инструмент с лезвием, который в процессе упаковки надевается, предпочтительно, на большой палец рабочей руки.

При работе со скотчем или иной фиксирующей лентой (например, прозрачной упаковочной пленкой) на палец рабочей руки надевается напальчник, наклеивается скотч на необходимую упаковку (коробку, пупырчатую пленку и т.д.), после наклейки необходимой длины скотча, большим пальцем с напальчником лента протыкается в необходимом месте и происходит ее отрыв. Аналогично с упаковочной пленкой.

Нож напальчник в заявленном решении спроектирован так, чтобы не приносить дискомфорта упаковщику. Конструкцией предусмотрен механизм затяжки, что обеспечивает универсальность размера и подходит под любой палец. Лезвие выполнено в меру острым, благодаря чему, упаковщик не сможет себя поранить.

Примеры фиксации лезвия на пальце руки заявленным способом показаны ниже.

Пример 1.

Лезвие в основании выполняют содержащим сквозные отверстия (Фиг.14). Эластичный материал в виде резиновой ткани, к отрезу которой предварительно закреплено основание фиксирующей части с одной стороны, а с другой - ответную фиксирующую часть.

В качестве фиксирующего механизма использована липучка велкро. Основание фиксирующей части выполняют в виде ленты-липучки велкро ворсинкамии (петлями), а ответную фиксирующую часть выполняют в виде крючков липучки велкро.

При необходимости фиксации на пальце лезвия частью ткани (где-то в середине) оборачивают палец руки с натяжением основания фиксирующей части вверх (Фиг.6). Затем размещают на основании фиксирующей лезвие так, чтобы оно размещалось над ногтем пальца (Фиг.7). После чего в натяжение оставшуюся часть ткани фиксируют ответной фиксирующей частью через отверстия лезвия (Фиг.8).

Лезвие готово к работе (Фиг.9).

Пример 2.

От Примера 1 отличается тем, что в месте нахлеста пришивается рабочее лезвие.

Пример 3.

От Примера 1 отличается тем, что в качестве фиксирующего механизма использованы крючки и петли. При этом петли просунуты через сквозные отверстия основания лезвия.

Пример 4.

От Примера 1 отличается тем, что в качестве фиксирующего механизма использованы кнопки заклепки. При этом основание кнопок заклепок просунуты через сквозные отверстия основания лезвия.

Испытания опытных образцов (Фиг.4, Фиг.5) показали плотное прилегание лезвия к пальцу и высокую степень сопротивления лезвия при упоре в скотч (Фиг.10 - Фиг.13) и прозрачную пленку. Благодаря чему разрезания скотча и пленки происходит быстро и удобно.

Техническим результатом заявленного решения является универсальность крепления к пальцам руки любого размера, а также плотная фиксация лезвия на конечности. Указанный технический результат достигается за счет того, что заявлен способ плотной фиксации лезвия на пальце руки, характеризующийся использованием лезвия, закрепленного на эластичном материале, используют эластичный материал в виде резиновой ткани, к отрезу резиновой ткани крепят основание фиксирующей части с одной стороны, а с другой - ответную фиксирующую часть, при этом лезвие в основании выполняют содержащим сквозные отверстия; частью ткани оборачивают палец руки с натяжением основания фиксирующей части вверх, на которое размещают основание лезвия так, чтобы оно размещалось над ногтем пальца, и в натяжение оставшуюся часть ткани фиксируют ответной фиксирующей частью через отверстия лезвия. 8 з.п. ф-лы, 14 ил.

1. Способ плотной фиксации лезвия на пальце руки, характеризующийся использованием лезвия, закрепленного на эластичном материале, отличающийся тем, что используют эластичный материал в виде резиновой ткани, к отрезу резиновой ткани крепят основание фиксирующей части с одной стороны, а с другой - ответную фиксирующую часть, при этом лезвие в основании выполняют содержащим сквозные отверстия, частью ткани оборачивают палец руки с натяжением основания фиксирующей части вверх, на которое размещают основание лезвия так, чтобы оно размещалось над ногтем пальца, и в натяжение оставшуюся часть ткани фиксируют ответной фиксирующей частью через отверстия лезвия.

2. Способ по п.1, отличающийся тем, что основание фиксирующей части выполняют в виде ленты-липучки велкро ворсинками-петлями, а ответную фиксирующую часть выполняют в виде крючков липучки велкро.

3. Способ по п.2, отличающийся тем, что ленту-липучку велкро закрепляют на ткани методом прошивки.

4. Способ по п.2, отличающийся тем, что ленту-липучку велкро закрепляют на ткани через клеевой слой.

5. Способ по п.1, отличающийся тем, что лезвие предварительно прошивают на ткани через сквозные отверстия и в зоне расположения основания фиксирующей части.

6. Способ по п.1, отличающийся тем, что лезвие выполняют с резцом треугольной формы наконечника.

7. Способ по п.1, отличающийся тем, что лезвие выполняют из стали.

8. Способ по п.1, отличающийся тем, что основание лезвия выполняют в сечении дугообразным.

9. Способ по п.1, отличающийся тем, что фиксирующие основание и ответную части выполняют в виде крючков и петель или кнопки заклепки.
