ФЛАКОН ДЛЯ ХРАНЕНИЯ ЭФИРНЫХ МАСЕЛ Российский патент 2025 года по МПК A45D34/02

Заявленное изобретение относится к легкой, пищевой, парфюмерной, фармацевтической и другим областям промышленности, в которых используются упаковки (флаконы) для хранения ароматических веществ, а именно эфирных масел.

Известен флакон для эфирных масел, опубликованный в сети Интернет: https://medicrashodka.ru/upakovka-dlya-medicini/flakoni-dlya-masel 01.08.2021, с крышкой, резьбовым соединением и капельницей, изготовленный из полиэтилентерефталата.

Из описания к полезной модели RU 191649 U1, дата публикации: 15.08.2019, известен флакон для духов в виде кулона, содержащий корпус флакона для ароматического эфирного масла, декоративный футляр, охватывающий наружную поверхность корпуса флакона, крышку флакона, расположенную выше корпуса флакона и соединенную с корпусом флакона с помощью резьбы, винтовую часть, расположенную ниже крышки флакона, с одним концом, расположенным внутри корпуса флакона, декоративную головку крышки, расположенную выше крышки флакона, при этом корпус флакона и крышка флакона выполнены из металлических материалов, а на стыке крышки флакона и корпуса флакона расположен соединительный участок для фиксации соединительного устройства цепочки.

Недостатком известных флаконов является недостаточная герметичность флаконов для легкоиспаряющихся веществ, особенно при циклическом изменении температуры. От минуса до плюса в зависимости от условий хранения - на улице или в помещении.

Таким образом, задачей заявленного изобретения является создание надежного флакона для хранения эфирных масел с многоступенчатым обеспечением герметичности.

Техническим результатом заявленного изобретения является повышение герметичности за счет надёжности закрытия при длительном хранении эфирных масел и при циклическом изменении температуры.

Технический результат достигается тем, что флакон для хранения эфирных масел, включающий корпус флакона, имеющий наружную резьбу, открытый и закрытый концы, пробку, установленную в открытый конец корпуса флакона, крышку с внутренней резьбой, установленную на пробку с помощью соединения с наружной резьбой корпуса флакона, при этом на корпусе флакона выполнено уплотнительное кольцо флакона для соединения в натяг с крышкой, при этом пробка имеет закрытый и открытый концы, закрытый конец пробки расположен ближе к зарытому концу корпуса флакона, чем открытый конец пробки, на котором выполнено уплотнительное кольцо, при этом на крышке выполнена внутренняя юбка крышки для соединения с пробкой под углом между внутренней (обращенной от внутренней резьбы крышки) поверхностью пробки и внешней (обращенной к внутренней резьбе крышки) поверхностью внутренней юбки крышки.

Возможен вариант, в котором корпус флакона выполнен цилиндрическим.

Возможен вариант, в котором зарытый конец корпуса флакона выполнен в виде полой полусферы.

Возможен вариант, в котором на внутренней поверхности полой полусферы выполнен выступ.

Возможен вариант, в котором открытый конец корпуса флакона имеет круглое сечение.

Возможен вариант, в котором крышка имеет вогнутую в сторону закрытого конца корпуса флакона часть, расположенную в центре крышки.

Возможен вариант, в котором уплотнительное кольцо флакона имеет ширину 1,2-2,4 мм.

Возможен вариант, в котором уплотнительное кольцо флакона выполнено с возможностью установки в натяг под углом 6 градусов к поверхности крышки.

Возможен вариант, в котором между пробкой и крышкой выполнено уплотнение в виде прокладки из полипропилена.

Возможен вариант, в котором прокладка выполнена с возможностью смятия для обеспечения герметичности между пробкой и крышкой.

Возможен вариант, в котором юбка крышки образована круговым выступом на внутренней поверхности основания крышки.

Возможен вариант, в котором радиус скругления стенки юбки крышки равен 0,36 мм.

Возможен вариант, в котором корпус флакона и крышка изготовлены из ПЭТ-G, полипропилена и полиэтилена.

Возможен вариант, в котором угол между внутренней поверхностью пробки и внешней поверхностью внутренней юбки крышки составляет 5 градусов.

Возможен вариант, в котором пробка выполнена с возможностью образования зазора между внешней поверхностью пробки и внутренней поверхностью корпуса флакона после установки пробки в корпус флакона.

Возможен вариант, в котором часть пробки, выполненная с возможностью образования зазора, расположена ближе к внутренней юбке, чем уплотнительное кольцо флакона.

Возможен вариант, в котором пробка имеет уплотнительную часть у открытого конца, расположенную в плоскости параллельной плоскости закрытого конца.

Возможен вариант, в котором между уплотнительной частью и крышкой образовано пространство, выполненное с возможностью уплотнения внутренней юбки крышки.

Возможен вариант, в котором на внешней поверхности крышки выполнены вертикальные выступы вдоль всей поверхности корпуса крышки.

Краткое описание чертежей

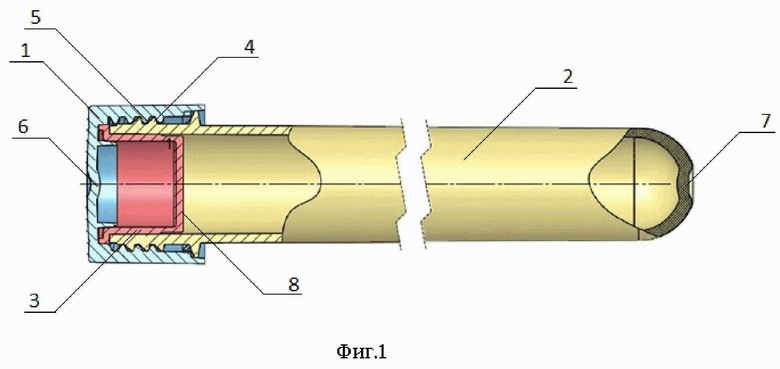

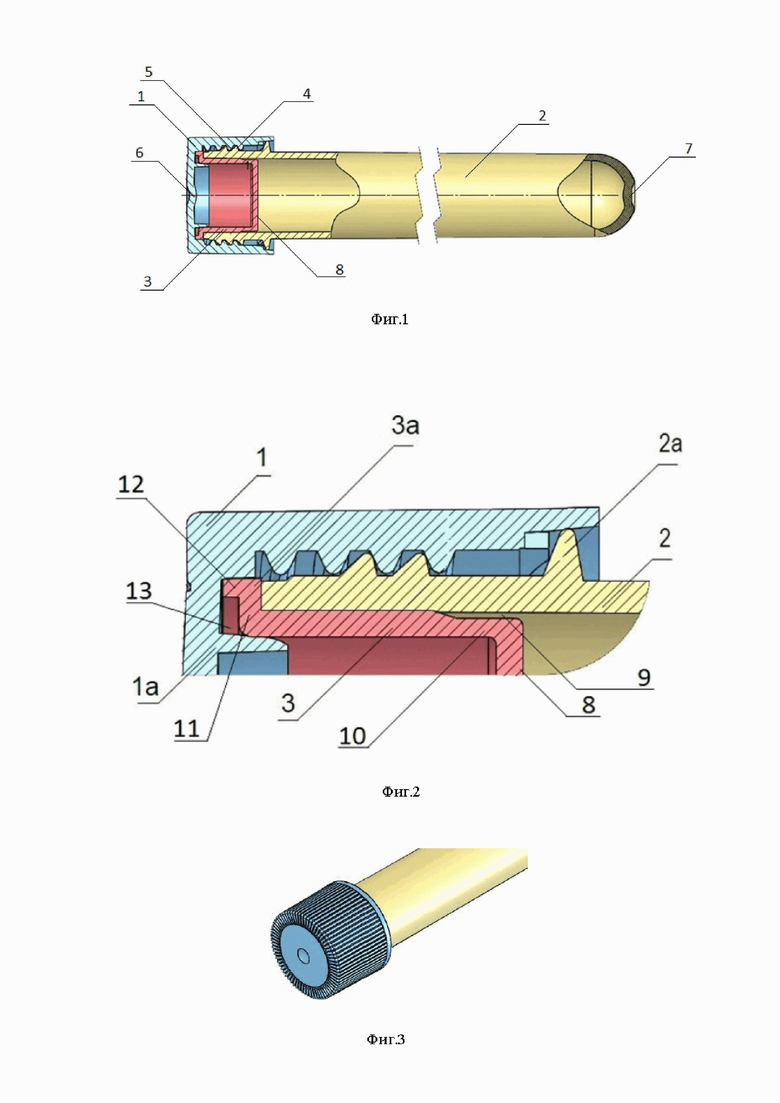

На фиг.1 изображен флакон для хранения эфирных масел в разрезе.

На фиг.2 показан в увеличенном масштабе увеличенный вид А флакона для хранения эфирных масел, изображенный на фиг.1.

На фиг.3 показан флакон с крышкой в изометрии.

Цифрами от 1 до 13 обозначены следующие элементы устройства:

1 - крышка;

2 - корпус флакона;

2а - уплотнительное кольцо флакона;

3 - пробка;

3а - уплотнительное кольцо;

4 - наружная резьба корпуса флакона 2;

5 - внутренняя резьба крышки 1;

6 - вогнутая в сторону закрытого конца корпуса флакона 2 часть;

7 - выступ на внутренней поверхности полой полусферы;

8 - закрытый конец пробки 3;

9 - зазор между внешней поверхностью пробки 3 и внутренней поверхностью корпуса флакона 2 после установки пробки в корпус флакона 2;

10 - часть 10 пробки 3 выполненная с возможностью образования зазора 9;

11 - уплотнительная часть пробки 3;

12 - открытый конец пробки 3;

13 - пространство между уплотнительной частью 11 и крышкой 1.

Осуществление заявленного изобретения поясняется следующим примером.

Флакон для хранения эфирных масел включает корпус флакона 2, имеющий наружную резьбу 4, открытый и закрытый концы, пробку 3, установленную в открытый конец корпуса флакона 2, крышку 1 с внутренней резьбой 5, установленную на пробку 3 с помощью наружной резьбы 4 корпуса флакона 2.

На корпусе флакона 2 выполнено уплотнительное кольцо флакона 2а для соединения в натяг с крышкой 1.

Пробка 3 имеет закрытый 8 и открытый 12 концы, при этом закрытый конец 8 пробки 3 расположен ближе к зарытому концу корпуса флакона 2, чем открытый конец 12 пробки 3, на котором выполнено уплотнительное кольцо 3а.

На крышке 1 выполнена внутренняя юбка 1а крышки 1 для соединения с пробкой 3 под углом α равным 5 градусов между внутренней (обращенной от внутренней резьбы 5 крышки 1) поверхностью пробки 3 и внешней (обращенной к внутренней резьбе 5 крышки 1) поверхностью внутренней юбки 1а крышки 1.

Предпочтительно корпус флакона 2 выполнен цилиндрическим, закрытый конец корпуса флакона 2 выполнен в виде полой полусферы для удобства установки в штативе, в том числе при транспортировке, хранении, в испытательных боксах.

Предпочтительно на внутренней (обращенной в корпус флакона 2) поверхности полой полусферы выполнен выступ 7 для равномерности течения расплава в формообразующем пространстве при заливке корпуса флакона при его производстве.

Предпочтительно открытый конец корпуса флакона 2 имеет круглое сечение.

Предпочтительно крышка 1 имеет вогнутую в сторону закрытого конца корпуса флакона 2 часть 6, расположенной в центре крышки 1, для равномерности течения расплава в формообразующем пространстве при заливки корпуса крышки 1, при её производстве.

Предпочтительно уплотнительное кольцо флакона 2а имеет ширину b=1,52 мм.

Предпочтительно уплотнительное кольцо флакона 2а выполнено с возможностью установки в натяг под углом β равным 6 градусов к поверхности крышки (стенки крышки) 1 с образованием самотормозящего угла, чтобы крышка 1 не открывалась, что обеспечивает самофиксацию при микродвижениях и сохраняет уплотнение. Возможным вариантом выполнения самотормозящего угла β < 7 градусов для обеспечения надежной герметизации.

Предпочтительно между пробкой 3 и крышкой 1 выполнено уплотнение в виде прокладки из полипропилена (не показано на фиг.), выполненное с возможностью смятия для обеспечения герметичности между пробкой 3 и крышкой 1.

Предпочтительно юбка 1а крышки 1 образована круговым выступом на внутренней поверхности основания крышки 1.

Предпочтительно корпус 2 флакона и крышка 1 изготовлены из ПЭТ-G, и/или полипропилена, и/или полиэтилена.

Предпочтительно пробка 3 выполнена с возможностью образования зазора 9 между внешней поверхностью пробки 3 и внутренней поверхностью корпуса флакона 2 после установки пробки в корпус флакона 2 для самоцентрирования (с отсутствием перекоса) закрытого конца 8 пробки 3 в корпусе флакона 2.

Предпочтительно часть 10 пробки 3, выполненная с возможностью образования зазора 9, расположена ближе к внутренней юбке 1а, чем уплотнительное кольцо флакона 2а.

Предпочтительно пробка 3 имеет уплотнительную часть 11 у открытого конца 12, расположенную в плоскости параллельной плоскости закрытого конца 8.

Предпочтительно между уплотнительной частью 11 и крышкой 1 образовано пространство 13, выполненное с возможностью уплотнения внутренней юбки 1а крышки 1, для подвижности крышки 1 относительно корпуса флакона 2. Крышка 1 подминается и садится, чтобы обеспечить лучшее уплотнение - второй уровень герметизации. Первый уровень - на юбке 1а.

Предпочтительно на внешней поверхности крышки 1 выполнены вертикальные выступы (фиг.3) вдоль всей поверхности корпуса крышки 1 во избежание проскальзывания пальцев при открывании.

Заявленный флакон собран и соединен на одном заводе-изготовителе и готов к применению.

Заявленное изобретение поясняется примером осуществления его работы: корпус флакона 2 устанавливается в штатив, заливается необходимый объем жидкости, закрывается пробкой 3, навинчивается крышка 1.

Открытие осуществляют в обратном порядке: отвинчивается крышка 1, вытаскивается пробка 8, удаляется жидкость из корпуса флакона 2.

Испытания заявленной пробирки путем переворачивания при циклическом изменении температуры показали достижение повышения герметичности за счет надёжности закрытия при длительном хранении эфирных масел, в том числе при циклическом изменении температуры.

Изобретение относится к легкой, пищевой, парфюмерной, фармацевтической промышленности, а именно к флакону для хранения эфирных масел. Флакон включает корпус флакона, имеющий наружную резьбу, открытый и закрытый концы, пробку, установленную в открытый конец корпуса флакона, крышку с внутренней резьбой, установленную на пробку с помощью соединения с наружной резьбой корпуса флакона. На корпусе флакона выполнено уплотнительное кольцо флакона для соединения в натяг с крышкой. Пробка имеет закрытый и открытый концы. Закрытый конец пробки расположен ближе к зарытому концу корпуса флакона, чем открытый конец пробки, на котором выполнено уплотнительное кольцо. На крышке выполнена внутренняя юбка для соединения с пробкой под углом между внутренней поверхностью пробки и внешней поверхностью внутренней юбки крышки. Техническим результатом заявленного изобретения является повышение герметичности за счет надёжности закрытия при длительном хранении эфирных масел, при циклическом изменении температуры. 11 з.п. ф-лы, 3 ил.

1. Флакон для хранения эфирных масел, включающий корпус флакона, имеющий наружную резьбу, открытый и закрытый концы, пробку, установленную в открытый конец корпуса флакона, крышку с внутренней резьбой, установленную на пробку с помощью соединения с наружной резьбой корпуса флакона, при этом на корпусе флакона выполнено уплотнительное кольцо флакона для соединения в натяг с крышкой, при этом пробка имеет закрытый и открытый концы, закрытый конец пробки расположен ближе к зарытому концу корпуса флакона, чем открытый конец пробки, на котором выполнено уплотнительное кольцо, при этом на крышке выполнена внутренняя юбка для соединения с пробкой под углом между внутренней поверхностью пробки и внешней поверхностью внутренней юбки крышки.

2. Флакон по п.1, в котором крышка имеет вогнутую в сторону закрытого конца корпуса флакона часть, расположенную в центре крышки.

3. Флакон по любому из пп.1, 2, в котором уплотнительное кольцо флакона имеет ширину 1,2-2,4 мм.

4. Флакон по любому из пп.1-3, в котором уплотнительное кольцо флакона выполнено с возможностью установки в натяг под углом 6 градусов к поверхности крышки.

5. Флакон по любому из пп.1-4, в котором между пробкой и крышкой выполнено уплотнение в виде прокладки из полипропилена.

6. Флакон по п.5, в котором прокладка выполнена с возможностью смятия для обеспечения герметичности между пробкой и крышкой.

7. Флакон по любому из пп.1-6, в котором юбка крышки образована круговым выступом на внутренней поверхности основания крышки.

8. Флакон по любому из пп.1-7, в котором радиус скругления стенки юбки крышки равен 0,36 мм.

9. Флакон по любому из пп.1-8, в котором корпус флакона и крышка изготовлены из ПЭТ-G, полипропилена и полиэтилена.

10. Флакон по любому из пп.1-9, в котором угол между внутренней поверхностью пробки и внешней поверхностью внутренней юбки крышки составляет 5 градусов.

11. Флакон по любому из пп.1-10, в котором пробка выполнена с возможностью образования зазора между внешней поверхностью пробки и внутренней поверхностью корпуса флакона после установки пробки в корпус флакона.

12. Флакон по любому из пп.1-11, в котором пробка имеет уплотнительную часть у открытого конца, расположенную в плоскости параллельной плоскости закрытого конца.
