БЛОК ОПТИЧЕСКОГО СКАНИРОВАНИЯ И АППАРАТ ДЛЯ ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЙ Российский патент 2025 года по МПК G06F3/00

ОБЛАСТЬ ТЕХНИКИ

[1] Настоящее изобретение относится к области техники формирования изображений и, в частности, к блоку оптического сканирования и аппарату для формирования изображений.

Предпосылки изобретения

[2] Блоки оптического сканирования широко применяют в устройствах формирования электронных изображений, таких как лазерные принтеры, функция которых заключается в основном в излучении лазерного света на фоточувствительный компонент лазерного принтера с целью формирования скрытого электростатического изображения на фоточувствительном компоненте.

[3] Блок оптического сканирования в основном содержит устройство излучения луча света, выполненное с возможностью излучения луча света; устройство отражения, выполненное с возможностью отражения луча света, излучаемого из устройства излучения луча света, в систему оптического сканирования; и систему оптического сканирования, расположенную между устройством отражения и фоточувствительным компонентом, и каждая система оптического сканирования сканирует поверхность для сканирования фоточувствительного компонента путем использования луча света, отражаемого устройством отражения. Когда фоточувствительный компонент сканируется лучом света блока оптического сканирования, на поверхности для сканирования фоточувствительного компонента будет образовано скрытое электростатическое изображение, и скрытое электростатическое изображение может быть преобразовано в фактическое изображение путем использования носителя, такого как тонер.

[4] Для блока оптического сканирования цветного лазерного принтера он, как правило, содержит четыре световых пути. Для гарантии качества распечатываемых изображений система оптического сканирования для каждого светового пути в блоке оптического сканирования спроектирована так, чтобы содержать множество сканирующих линз (2 или более), и только один световой путь проходит через сканирующую линзу (здесь и далее называемую первой сканирующей линзой), находящуюся ближе всего к фоточувствительному компоненту в направлении распространения света. Чтобы сделать линии сканирования на плоскости сканирования прямыми, а не изогнутыми, необходимо проектировать световые пути так, чтобы они проходили через первую сканирующую линзу эксцентрично в направлении субсканирования, и разные световые пути имеют разные эксцентрические направления для прохождения через первую сканирующую линзу. Для уменьшения стоимости разработки линз и повышения удобства сборки четыре световых пути, как правило, спроектированы так, чтобы можно было использовать одну и ту же первую сканирующую линзу для каждого из световых путей, но в этом случае действующая часть первой сканирующей линзы должна быть спроектирована симметрично в направлении субсканирования. Это может привести к большому объему первой сканирующей линзы и, таким образом, это не способствует уменьшению стоимости.

Сущность изобретения

[5] Ввиду недостатков известного уровня техники задачей настоящего изобретения является предоставление блока оптического сканирования и аппарата для формирования изображений с целью уменьшения стоимости блока оптического сканирования, обеспечения достаточной длины световых путей и достижения миниатюризации, при этом обеспечивается высокое качество распечатываемых изображений.

[6] Согласно первому аспекту настоящего изобретения предоставлен блок оптического сканирования, который содержит:

множество источников света, выполненных с возможностью излучения множества лучей света;

устройство отражения, выполненное с возможностью отражения множества лучей света, излучаемых из множества источников света, причем каждый из источников света соответствует каждой из множества целевых поверхностей, подлежащих сканированию;

систему оптического сканирования, выполненную с возможностью направления множества лучей света, отражаемых устройством отражения, на соответственные целевые поверхности и содержащую множество отражающих зеркал для изменения направлений распространения лучей света в блоке оптического сканирования; и

множество сканирующих линз, причем вдоль направлений распространения световых путей лучей света каждая из сканирующих линз, которая является самой ближней к каждой из целевых поверхностей, является первой сканирующей линзой, центр изогнутой поверхности первой сканирующей линзы в направлении субсканирования не совпадает с центром толщины линзы первой сканирующей линзы в направлении субсканирования; область, через которую проходит каждый из лучей света, первой сканирующей линзы размещена на стороне, где размещен центр толщины линзы, центра изогнутой поверхности в направлении субсканирования.

[7] Согласно блоку оптического сканирования в соответствии с настоящим изобретением поскольку центр изогнутой поверхности первой сканирующей линзы в направлении субсканирования не совпадает с центром толщины линзы первой сканирующей линзы в направлении субсканирования и область, через которую проходит каждый луч света, первой сканирующей линзы размещена на стороне, где размещен центр толщины линзы, центра изогнутой поверхности в направлении субсканирования, первая сканирующая линза может быть спроектирована так, чтобы она имела меньшую толщину в направлении субсканирования. Это уменьшает стоимость линз, тем самым уменьшается стоимость блока оптического сканирования, обеспечивается достаточная длина светового пути и достигается миниатюризации, одновременно гарантируется высокое качество распечатываемых изображений.

[8] В некоторых вариантах осуществления на одной и той же стороне оси поворота устройства отражения в направлении субсканирования световые пути, которые размещены на разных сторонах оптической оси H в направлении субсканирования после отражения световых путей устройством отражения, имеют нечетное значение разницы по количеству отражающих зеркал, расположенных между устройством отражения и первой сканирующей линзой вдоль световых путей.

[9] В некоторых вариантах осуществления любой световой путь, который размещен на одной стороне оптической оси H в направлении субсканирования после отражения светового пути устройством отражения, и любой световой путь, который размещен на другой стороне оптической оси H в направлении субсканирования после отражения светового пути устройством отражения, имеют нечетное значение разницы по количеству отражающих зеркал, размещенных между устройством отражения и первой сканирующей линзой вдоль световых путей.

[10] В некоторых вариантах осуществления световые пути, которые размещены на одной и той же стороне оптической оси H в направлении субсканирования после отражения световых путей устройством отражения, имеют четное значение разницы по количеству отражающих зеркал, расположенных между устройством отражения и первой сканирующей линзой вдоль световых путей.

[11] В некоторых вариантах осуществления первые сканирующие линзы на световых путях на одной и той же стороне оси поворота устройства отражения в направлении субсканирования имеют одинаковую форму.

[12] В некоторых вариантах осуществления каждая из первых сканирующих линз на всех световых путях расположена между двумя отражающими зеркалами, и первая сканирующая линза и два отражающих зеркала на каждом из по меньшей мере двух световых путей расположены на одной и той же стороне оптической оси H в направлении субсканирования.

[13] В некоторых вариантах осуществления каждая из первых сканирующих линз на всех световых путях расположена между двумя отражающими зеркалами, и первая сканирующая линза и два отражающих зеркала на каждом из всех световых путей расположены на одной и той же стороне оптической оси H в направлении субсканирования.

[14] В некоторых вариантах осуществления сканирующие линзы и отражающие зеркала являются оптическими элементами, и вдоль направления распространения лучей света каждая сканирующая линза, которая находится ближе всего к устройству отражения, является второй сканирующей линзой. Помимо второй сканирующей линзы по меньшей мере один световой путь, который близок к устройству отражения, имеет оптические элементы на обеих сторонах оптической оси H в направлении субсканирования, и световой путь имеет значение разницы по количеству оптических элементов на обеих сторонах оптической оси H в направлении субсканирования, которое является четным числом больше ноля.

[15] В некоторых вариантах осуществления сканирующие линзы и отражающие зеркала являются оптическими элементами, и вдоль направлений распространения лучей света каждая из сканирующих линз, которая находится ближе всего к устройству отражения, является второй сканирующей линзой. Помимо второй сканирующей линзы каждый из световых путей, который близок к устройству отражения, имеет оптические элементы на обеих сторонах оптической оси H в направлении субсканирования, и каждый из световых путей имеет значение разницы по количеству оптических элементов на обеих сторонах оптической оси H в направлении субсканирования, которое является четным числом больше ноля.

[16] В некоторых вариантах осуществления сканирующие линзы и отражающие зеркала являются оптическими элементами, и вдоль направлений распространения лучей света каждая из сканирующих линз, которая находится ближе всего к устройству отражения, является второй сканирующей линзой. Помимо второй сканирующей линзы каждый из световых путей, находящихся на большом расстоянии от устройства отражения, имеет значение разницы по количеству оптических элементов на обеих сторонах оптической оси H в направлении субсканирования, которое является нечетным числом не меньше единицы.

[17] В некоторых вариантах осуществления вдоль направлений распространения лучей света каждое из отражающих зеркал, которое находится ближе всего к устройству отражения, является первым отражающим зеркалом; первые отражающие зеркала на двух световых путях рядом с устройством отражения расположены на одной стороне оптической оси H в направлении субсканирования, и первые отражающие зеркала на двух световых путях на большом расстоянии от устройства отражения расположены на другой стороне оптической оси H в направлении субсканирования; два световых пути, где первые отражающие зеркала расположены на одной стороне оптической оси H в направлении субсканирования, имеют четное значение разницы по количеству отражающих зеркал, расположенных на двух световых путях.

[18] В некоторых вариантах осуществления вдоль направления распространения лучей света каждое из отражающих зеркал, которое находится ближе всего к устройству отражения, является первым отражающим зеркалом; первые отражающие зеркала на двух световых путях рядом с устройством отражения расположены на разных сторонах оптической оси H в направлении субсканирования, и первые отражающие зеркала на двух световых путях на большом расстоянии от устройства отражения расположены на разных сторонах оптической оси H в направлении субсканирования; два световых пути, где первые отражающие зеркала расположены на одной стороне оптической оси H в направлении субсканирования, имеют нечетное значение разницы по количеству отражающих зеркал, расположенных на двух световых путях.

[19] В некоторых вариантах осуществления первые сканирующие линзы на всех световых путях имеют одинаковую форму.

[20] В некоторых вариантах осуществления центр каждого из лучей света, поступающих в первую сканирующую линзу, расположен между центром изогнутой поверхности и центром толщины линзы первой сканирующей линзы в направлении субсканирования.

[21] Согласно второму аспекту настоящего изобретения предоставлен аппарат для формирования изображений, который содержит:

блок оптического сканирования, описанный выше;

блок формирования изображений, содержащий фоточувствительный компонент, имеющий целевую поверхность, на которой формируется скрытое электростатическое изображение;

компонент для проявки изображений, выполненный с возможностью преобразования посредством проявки скрытого электростатического изображения в изображение, проявленное тонером;

блок передачи изображений, выполненный с возможностью передачи изображения, проявленного тонером, в среду передачи; и

блок фиксации изображения, выполненный с возможностью фиксации изображения, проявленного тонером, на среде передачи.

[22] По сравнению с известным уровнем техники в блоке оптического сканирования и аппарате для формирования изображений согласно настоящему изобретению, поскольку центр изогнутой поверхности первой сканирующей линзы в направлении субсканирования не совпадает с центром толщины линзы первой сканирующей линзы в направлении субсканирования, область, через которую проходит каждый из лучей света, первой сканирующей линзы размещена на стороне, где размещен центр толщины линзы, центра изогнутой поверхности в направлении субсканирования, первая сканирующая линза может быть спроектирована так, чтобы она имела меньшую толщину в направлении субсканирования. Это уменьшает стоимость линз, тем самым уменьшается стоимость блока оптического сканирования, обеспечивается достаточная длина светового пути и достигается миниатюризации, одновременно гарантируется высокое качество распечатываемых изображений.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

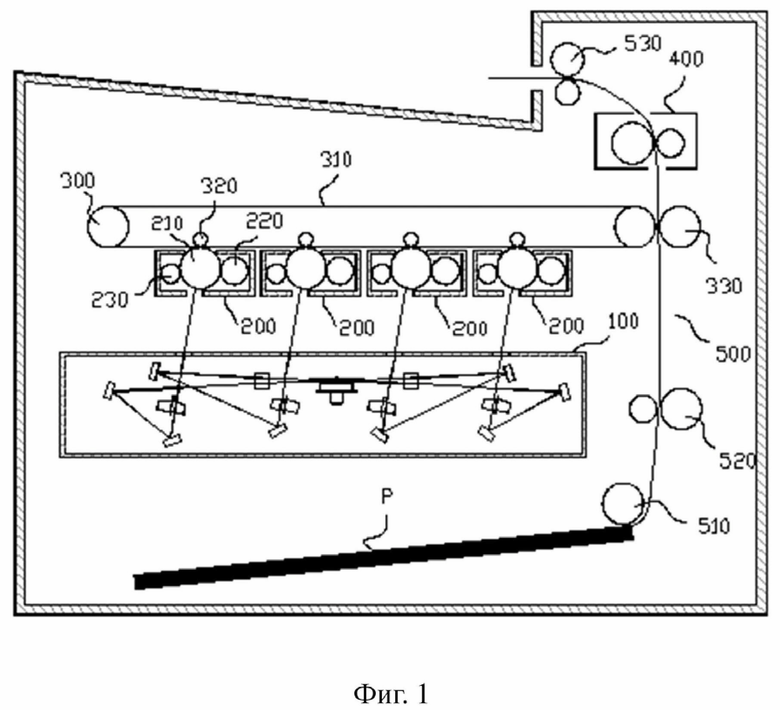

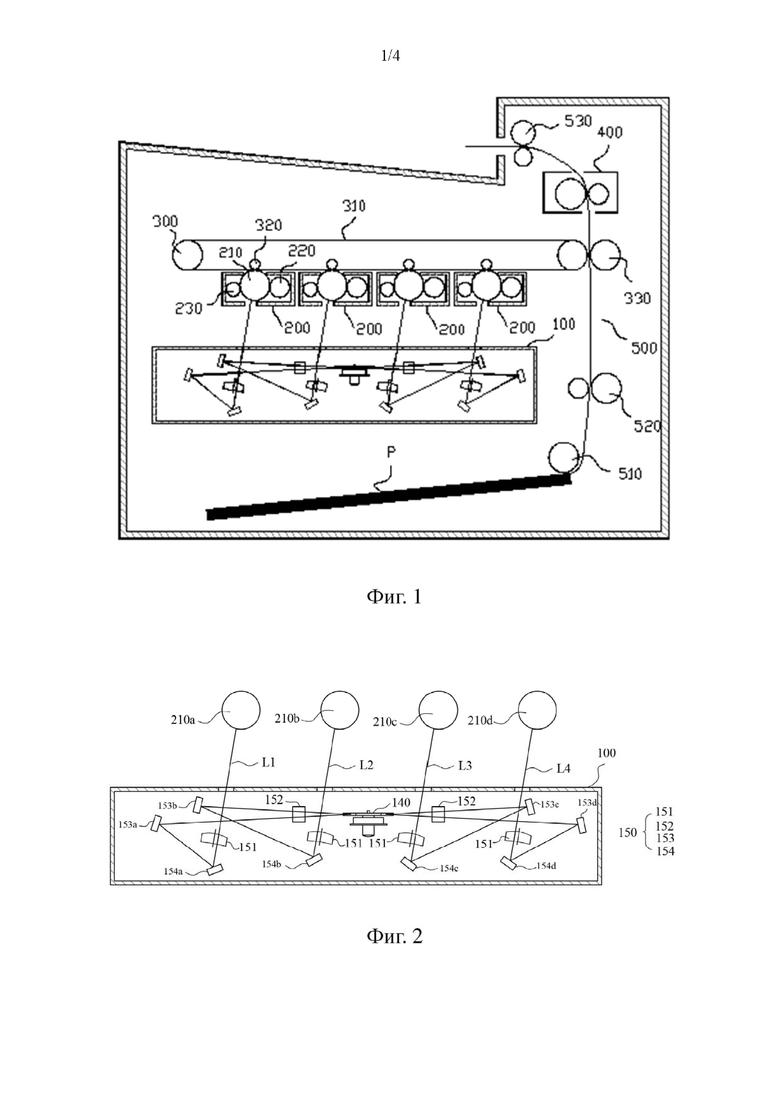

[23] На фиг. 1 представлено структурное схематическое изображение аппарата для формирования изображений в известном уровне техники.

[24] На фиг. 2 представлен вид в разрезе компоновки световых путей блока оптического сканирования в направлении субсканирования в известном уровне техники.

[25] На фиг. 3 представлена схема плоскостного построения компоновки световых путей блока оптического сканирования в главном направлении сканирования в известном уровне техники.

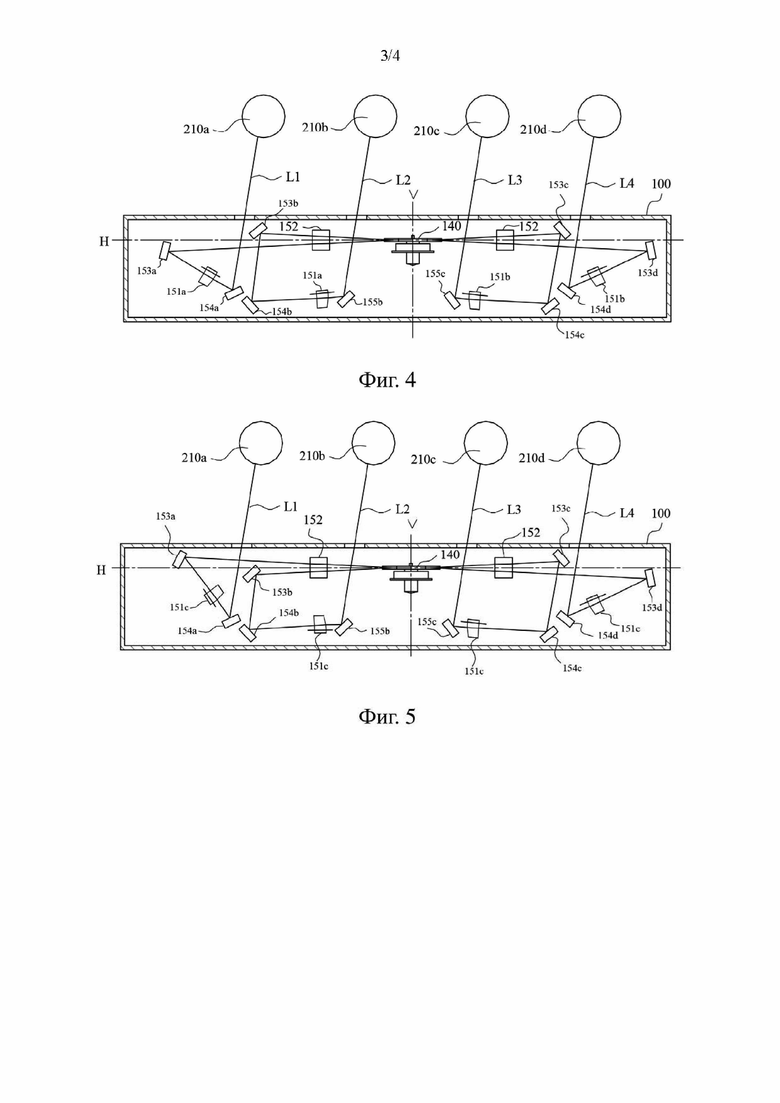

[26] На фиг. 4 представлен вид в разрезе компоновки световых путей блока оптического сканирования в направлении субсканирования согласно варианту осуществления настоящего изобретения.

[27] На фиг. 5 представлен вид в разрезе компоновки световых путей блока оптического сканирования в направлении субсканирования согласно другому варианту осуществления настоящего изобретения.

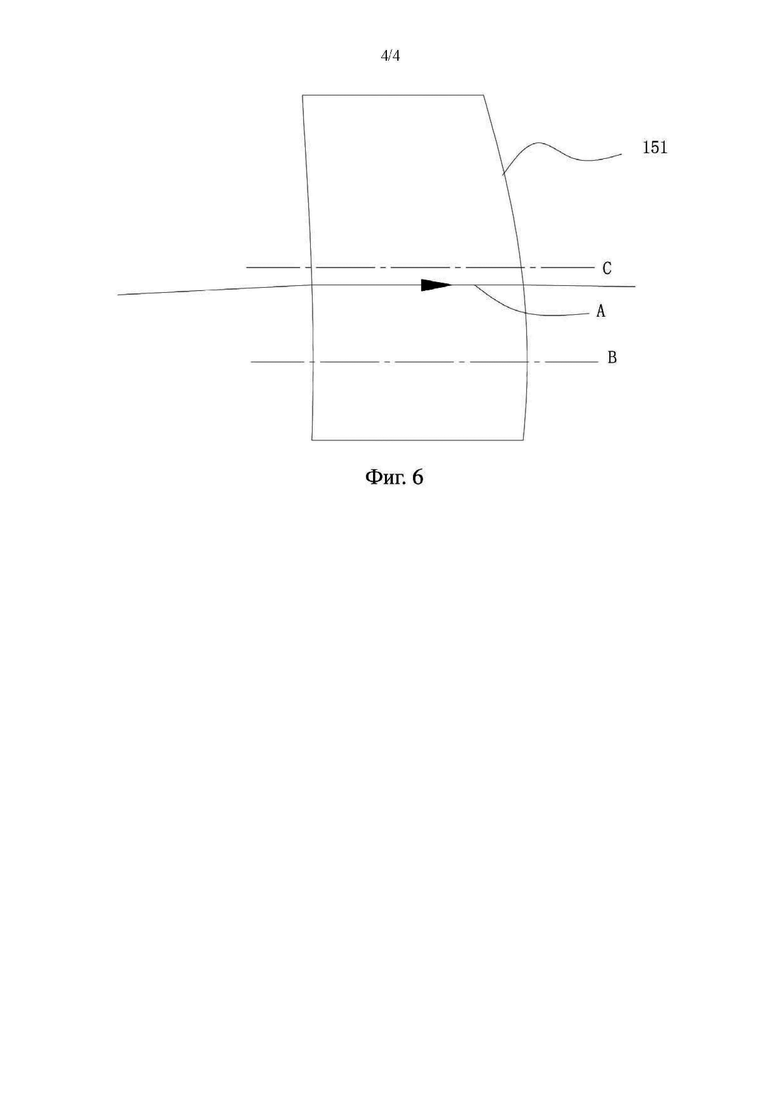

[28] На фиг. 6 представлено структурное схематическое изображение взаимоотношения центра луча света, центра изогнутой поверхности и центра толщины линзы для первой сканирующей линзы согласно варианту осуществления настоящего изобретения.

[29] Описание ссылочных обозначений: блок оптического сканирования - 100, источник света - 110, источник света - 110a, источник света - 110b, источник света - 110c, источник света - 110d, оптическая система для поступающего света - 120, коллимирующая линза - 121, цилиндрическая линза - 122, отверстие - 130, отверстие - 130a, отверстие - 130b, отверстие - 130c, отверстие - 130d, устройство отражения - 140, система оптического сканирования - 150, первая сканирующая линза - 151, первая сканирующая линза - 151a, первая сканирующая линза - 151b, первая сканирующая линза - 151c, вторая сканирующая линза - 152, первое отражающее зеркало - 153, первое отражающее зеркало - 153a, первое отражающее зеркало - 153b, первое отражающее зеркало - 153c, первое отражающее зеркало - 153d, второе отражающее зеркало - 154, второе отражающее зеркало - 154a, второе отражающее зеркало - 154b, второе отражающее зеркало - 154c, второе отражающее зеркало - 154d, третье отражающее зеркало - 155b, третье отражающее зеркало - 155c, блок формирования изображений - 200, фоточувствительный компонент - 210, компонент для проявки изображений - 220, зарядный валик - 230, блок передачи изображений - 300, передаточная лента - 310, первый передаточный валик - 320, второй передаточный валик - 330, блок фиксации изображения - 400, блок транспортировки - 500, валик для подачи бумаги - 510, валик для транспортировки бумаги - 520 и валик для извлечения бумаги - 530.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[30] Настоящее изобретение более подробно описано ниже в сочетании с прилагаемыми графическими материалами.

[31] На фиг. 1 показан аппарат для формирования изображений известного уровня техники, и аппарат для формирования изображений содержит блок 100 оптического сканирования, блок 200 формирования изображений, блок 300 передачи изображений, блок 400 фиксации изображения и блок 500 транспортировки. Если аппарат для формирования изображений представляет собой устройство для формирования цветных изображений, присутствуют четыре блока 200 формирования изображений, представляющих черный (K), пурпурный (M), голубой (C) и желтый (Y) цвета соответственно. Каждый блок 200 формирования изображений содержит фоточувствительный компонент 210, компонент 220 для проявки изображений и зарядный валик 230, и зарядный валик 230 расположен в положении, смежном с фоточувствительным компонентом 210. Блок 300 передачи изображений содержит передаточную ленту 310, первый передаточный валик 320 и второй передаточный валик 330. Блок 500 транспортировки содержит валик 510 для подачи бумаги, валик 520 для транспортировки бумаги и валик 530 для извлечения бумаги.

[32] Как показано на фиг. 1, рабочий принцип аппарата для формирования изображений заключается в том, что блок 100 оптического сканирования излучает множество лучей света, и каждый луч света сканирует фоточувствительный компонент 210 каждого блока 200 формирования изображений, имеющего один цвет. Фоточувствительный компонент 210 имеет целевую поверхность для сканирования, и скрытое электростатическое изображение, обеспечиваемое блоком 100 оптического сканирования, формируется на целевой поверхности, то есть скрытое электростатическое изображение формируется на целевой поверхности фоточувствительного компонента 210. Зарядный валик 230 выполнен с возможностью зарядки поверхности фоточувствительного компонента 210 и поддержания разности потенциалов фоточувствительного компонента 210. Компонент 220 для проявки изображений выполнен с возможностью приклеивания тонера к поверхности фоточувствительного компонента 210 и проявления скрытого электростатического изображения, сформированного на фоточувствительном компоненте 210 светом, отсканированным блоком 100 оптического сканирования, в изображение, проявленное тонером. Первый передаточный валик 320 блока 300 передачи изображений выполнен с возможностью передачи изображения, проявленного тонером, на поверхности фоточувствительного компонента 210 на передаточную ленту 310, и второй передаточный валик 330 выполнен с возможностью передачи изображения, проявленного тонером, на передаточной ленте 310 на среду передачи P (такую как бумага, карточки и т.д.), и изображение на среде передачи P нагревают и фиксируют на среде передачи P блоком 400 фиксации изображения. В процессе формирования изображения среду передачи P сперва транспортируют валиком 510 для подачи бумаги блока 500 транспортировки на валик 520 для транспортировки бумаги, затем транспортируют валиком 520 для транспортировки бумаги на второй передаточный валик 330 и затем транспортируют на блок 400 фиксации изображения, и наконец извлекают валиком 530 для извлечения бумаги.

[33] Как показано на фиг. 2 и 3, направление, параллельное фоточувствительной поверхности фоточувствительного компонента 210, определено как главное направление сканирования, и направление, перпендикулярное фоточувствительной поверхности фоточувствительного компонента 210, определено как направление субсканирования. Как показано на фиг. 3, блок 100 оптического сканирования содержит источники 110 света, оптическую систему 120 для поступающего света, отверстия 130, устройство 140 отражения и систему 150 оптического сканирования. Источники 110 света включают источник 110a света, источник 110b света, источник 110c света и источник 110d света. Каждый из источников 110 света соответствует каждой из множества целевых поверхностей, подлежащих сканированию, и источник 110a света, источник 110b света, источник 110c света и источник 110d света соответствуют излучаемому лучу 111a света, излучаемому лучу 111b света, излучаемому лучу 111c света и излучаемому лучу 111d света. Оптическая система 120 для поступающего света содержит коллимирующие линзы 121 и цилиндрические линзы 122. Коллимирующие линзы 121 и цилиндрические линзы 122 расположены между источниками 110 света и устройством 140 отражения и выполнены с возможностью коллимации лучей света, излучаемых источником 110 света, в главном направлении сканирования и фокусировки лучей света на отражающей поверхности устройства 140 отражения в направлении субсканирования. Коллимирующие линзы 121 включают коллимирующую линзу 121a, коллимирующую линзу 121b, коллимирующую линзу 121c и коллимирующую линзу 121d, и цилиндрические линзы 122 включают цилиндрическую линзу 122a, цилиндрическую линзу 122b, цилиндрическую линзу 122c и цилиндрическую линзу 122d. Луч 111a света, луч 111b света, луч 111c света и луч 111d света коллимируются коллимирующей линзой 121a, коллимирующей линзой 121b, коллимирующей линзой 121c и коллимирующей линзой 121d соответственно. Отверстия 130 включают отверстие 130a, отверстие 130b, отверстие 130c и отверстие 130d, которые соответственно придают форму соответственному лучу 111a света, лучу 111b света, лучу 111c света и лучу 111d света. Лучи 111a, 111b, 111c и 111d света, которым придали форму, фокусируют на отражающей поверхности устройства 140 отражения цилиндрической линзой 122a, цилиндрической линзой 122b, цилиндрической линзой 122c и цилиндрической линзой 122d соответственно, и они отражаются в систему 150 оптического сканирования устройством 140 отражения. Система 150 оптического сканирования направляет множество лучей света, отражаемых устройством 140 отражения, на соответственные целевые поверхности. Лучи света, соответствующие лучу 111a света, лучу 111b света, лучу 111c света и лучу 111d света, которые входят в систему 150 оптического сканирования, отмечаются как луч L1 света, луч L2 света, луч L3 света и луч L4 света. Система 150 оптического сканирования содержит первые сканирующие линзы 151, вторые сканирующие линзы 152, первые отражающие зеркала 153 и вторые отражающие зеркала 154. Первые сканирующие линзы 151 представляют собой сканирующие линзы, расположенные ближе всего к целевым поверхностям вдоль направления распространения лучей света; вторые сканирующие линзы 152 представляют собой сканирующие линзы, расположенные ближе всего к устройству 140 отражения вдоль направления распространения лучей света. Первые отражающие зеркала 153 включают первое отражающее зеркало 153a, первое отражающее зеркало 153b, первое отражающее зеркало 153c и первое отражающее зеркало 153d, и вторые отражающие зеркала 154 включают второе отражающее зеркало 154a, второе отражающее зеркало 154b, второе отражающее зеркало 154c и второе отражающее зеркало 154d. Луч L1 света, луч L2 света, луч L3 света и луч L4 света, которые отражаются устройством 140 отражения, фокусируются вторыми сканирующими линзами 152, затем отражаются первым отражающим зеркалом 153a, первым отражающим зеркалом 153b, первым отражающим зеркалом 153c и первым отражающим зеркалом 153d на второе отражающее зеркало 154a, второе отражающее зеркало 154b, второе отражающее зеркало 154c и второе отражающее зеркало 154d и наконец проходят через первые сканирующие линзы 151, и фокусируются первыми сканирующими линзами 151 на соответственный фоточувствительный компонент 210a, фоточувствительный компонент 210b, фоточувствительный компонент 210c и фоточувствительный компонент 210d.

[34] Более конкретно, как показано на фиг. 2, луч L1 света, луч L2 света, луч L3 света и луч L4 света отражаются устройством 140 отражения, затем проходят через вторые сканирующие линзы 152 соответственно. После прохождения через вторые сканирующие линзы 152 луч L1 света отражается первым отражающим зеркалом 153a и вторым отражающим зеркалом 154a и затем проходит через первую сканирующую линзу 151 на фоточувствительный компонент 210a блока 200 формирования изображений для воздействия; луч L2 света отражается первым отражающим зеркалом 153b и вторым отражающим зеркалом 154b и затем проходит через первую сканирующую линзу 151 на фоточувствительный компонент 210b блока 200 формирования изображений для воздействия; луч L3 света отражается первым отражающим зеркалом 153c и вторым отражающим зеркалом 154c и затем проходит через первую сканирующую линзу 151 на фоточувствительный компонент 210c блока 200 формирования изображений для воздействия; луч L4 света отражается первым отражающим зеркалом 153d и вторым отражающим зеркалом 154d и затем проходит через первую сканирующую линзу 151 на фоточувствительный компонент 210d блока 200 формирования изображений для воздействия. Первые сканирующие линзы 151 можно использовать на четырех световых путях L1-L4 соответственно, то есть на каждом световом пути присутствует одна первая сканирующая линза 151. Эффективная изогнутая поверхность первой сканирующей линзы 151 спроектирована как симметричная изогнутая поверхность относительно центра изогнутой поверхности в направлении субсканирования. Луч L1 света и луч L2 света проходят через одну и ту же сторону первой сканирующей линзы 151 относительно центральной линии изогнутой поверхности в направлении субсканирования, в то время как луч L3 света и луч L4 света проходят через другую сторону первой сканирующей линзы 151 относительно центральной линии изогнутой поверхности в направлении субсканирования. Таким образом, первая сканирующая линза 151 имеет две симметричные эффективные области сканирования относительно двух сторон центральной линии в направлении субсканирования, так что объем линзы является относительно большим, стоимость высока, и установка оптических элементов неудобна.

[35] Для решения приведенных выше технических проблем в одном варианте осуществления настоящего изобретения предусмотрен блок 100 оптического сканирования. Источники 110 света, оптическая система 120 для поступающего света, отверстия 130 и устройство 140 отражения блока 100 оптического сканирования согласно настоящему изобретению имеют конструкции, аналогичные тем, которые представлены в приведенных выше вариантах осуществления, так что они не будут описаны здесь, но они не ограничены приведенной выше структурной компоновкой. На фиг. 4 показана система 150 оптического сканирования блока 100 оптического сканирования согласно настоящему варианту осуществления, луч L1 света, луч L2 света, луч L3 света и луч L4 света отражаются устройством 140 отражения и проходят через вторые сканирующие линзы 152 для фокусировки. После прохождения через вторые сканирующие линзы 152 для фокусировки луч L1 света отражается первым отражающим зеркалом 153a, затем проходит через первую сканирующую линзу 151a для фокусировки и затем отражается вторым отражающим зеркалом 154a на фоточувствительный компонент 210a блока 200 формирования изображений для воздействия; после этого луч L2 света отражается первым отражающим зеркалом 153b и отражающим вторым зеркалом 154b, затем проходит через первую сканирующую линзу 151a для фокусировки и затем отражается третьим отражающим зеркалом 155b на фоточувствительный компонент 210b блока 200 формирования изображений для воздействия; после этого луч L3 света отражается первым отражающим зеркалом 153c и отражающим вторым зеркалом 154c, затем он проходит через первую сканирующую линзу 151b для фокусировки и затем отражается третьим отражающим зеркалом 155c на фоточувствительный компонент 210c блока 200 формирования изображений для воздействия; луч L4 света отражается первым отражающим зеркалом 153d, затем проходит через первую сканирующую линзу 151b для фокусировки и затем отражается вторым отражающим зеркалом 154d на фоточувствительный компонент 210d блока 200 формирования изображений для воздействия. Первая сканирующая линза 151a и первая сканирующая линза 151b являются сканирующими линзами, расположенными ближе всего к фоточувствительным компонентам 210 блока 200 формирования изображений вдоль направлений распространения лучей света. Первая сканирующая линза 151a и первая сканирующая линза 151b являются линзами с разными конструкциями, но они имеют одинаковые характеристики. Их одинаковыми характеристиками является то, что вдоль направления распространения лучей света центр изогнутой поверхности каждой из первой сканирующей линзы 151a и первой сканирующей линзы 151b в направлении субсканирования не совпадает с центром толщины линзы каждой из первой сканирующей линзы 151a и первой сканирующей линзы 151b в направлении субсканирования, и область, через которую проходит луч света, каждой из первой сканирующей линзы 151a и первой сканирующей линзы 151b расположен на стороне, где расположен центр толщины линзы, центра изогнутой поверхности каждой из первой сканирующей линзы 151a и первой сканирующей линзы 151b в направлении субсканирования. Следовательно, первые сканирующие линзы 151a и 151b могут быть спроектированы так, чтобы иметь меньшие толщины в направлении субсканирования. Это уменьшает стоимость линз, тем самым реализуется уменьшение стоимости блока оптического сканирования, улучшается удобство установки оптических элементов, обеспечивается достаточная длина светового пути, уменьшается объем и улучшается качество формирования изображения, одновременно обеспечивается высокое качество распечатываемых изображений.

[36] В необязательном варианте осуществления, как показано на фиг. 4, линия H представляет собой оптическую ось H оптической системы блока оптического сканирования в направлении субсканирования, и оптическая ось H представляет собой нормаль, перпендикулярную центру плоскости отражения устройства 140 отражения. На одной и той же стороне оси V поворота устройства 140 отражения в направлении субсканирования световые пути, которые размещены на разных сторонах оптической оси H в направлении субсканирования после отражения световых путей устройством 140 отражения, имеют нечетное значение разницы по количеству отражающих зеркал, размещенных между устройством 140 отражения и первой сканирующей линзой 150 вдоль световых путей; световые пути, размещенные на одной и той же стороне оптической оси H в направлении субсканирования, имеют четную разницу по количеству отражающих зеркал, размещенных между устройством 140 отражения и первой сканирующей линзой 150 вдоль световых путей. Например, в направлении субсканирования световой путь, соответствующий лучу L1 света (здесь и далее называемый световой путь L1), и световой путь, соответствующий лучу L2 света (здесь и далее называемый световой путь L2), размещены на одной стороне оси V поворота после отражения световых путей устройством 140 отражения, и световой путь, соответствующий лучу L3 света (здесь и далее называемый световой путь L3), и световой путь, соответствующий лучу L4 света (здесь и далее называемый световой путь L4), размещены на другой стороне оси V поворота после отражения световых путей устройством 140 отражения. Световой путь L1 (на нижней стороне оптической оси H) и световой путь L2 (на верхней стороне оптической оси H) размещены на разных сторонах оптической оси H, присутствует одно отражающее зеркало (т.е. первое отражающее зеркало 153a) между устройством 140 отражения и первой сканирующей линзой 151a для луча L1 света на световом пути L1, при этом присутствуют два отражающих зеркала (т.е. первое отражающее зеркало 153b и второе отражающее зеркало 154b) между устройством 140 отражения и первой сканирующей линзой 151a для луча L2 света на световом пути L2, a значение разницы между количеством отражающих зеркал составляет 1, которое является нечетным числом. Световой путь L3 (на верхней стороне оптической оси H) и световой путь L4 (на нижней стороне оптической оси H) размещены на разных сторонах оптической оси H, присутствуют два отражающих зеркала (т.е. первое отражающее зеркало 153c и второе отражающее зеркало 154c) между устройством 140 отражения и первой сканирующей линзой 151b для луча L3 света на световом пути L3, при этом присутствует одно отражающее зеркало (т.е. первое отражающее зеркало 153d) между устройством 140 отражения и первой сканирующей линзой 151b для луча L4 света на световом пути L4, a значение разницы между количеством отражающих зеркал составляет 1, которое является нечетным числом. Световой путь L2 и световой путь L3 размещены на одной и той же стороне оптической оси H, присутствуют два отражающих зеркала (т.е., первое отражающее зеркало 153b и второе отражающее зеркало 154b) между устройством 140 отражения и первой сканирующей линзой 151a для луча L2 света на световом пути L2, при этом присутствуют два отражающих зеркала (т.е., первое отражающее зеркало 153c и второе отражающее зеркало 154c) между устройством 140 отражения и первой сканирующей линзой 151b для луча L3 света на световом пути L3, значение разницы между количеством отражающих зеркал составляет 0, которое является четным числом. Световой путь L1 и световой путь L4 размещены на одной и той же стороне оптической оси H, присутствует одно отражающее зеркало (т.е. первое отражающее зеркало 153a) между устройством 140 отражения и первой сканирующей линзой 151a для луча L1 света на световом пути L1, при этом присутствует одно отражающее зеркало (т.е. первое отражающее зеркало 153d) между устройством 140 отражения и первой сканирующей линзой 151b для луча L4 света на световом пути L4, значение разницы между количеством отражающих зеркал составляет 0, которое является четным числом. Одна первая сканирующая линза 151a обеспечена на каждом из светового пути L1 и светового пути L2, и одна первая сканирующая линза 151b обеспечена на каждом из светового пути L3 и светового пути L4. При этой конструкции первые сканирующие линзы 151 на световых путях, размещенных на одной и той же стороне оси V поворота (параллельной направлению субсканирования) устройства 140 отражения и расположенных ближе всего к фоточувствительным компонентам 210 блока 200 формирования изображений, могут иметь ту же самую форму (т.е. те же линзы). Следовательно, первые сканирующие линзы 151a на световом пути L1 и световом пути L2 на левой стороне оси V поворота устройства 140 отражения имеют одну и ту же структуру, при этом первые сканирующие линзы 151b на световом пути L3 и световом пути L4 на правой стороне оси V поворота устройства 140 отражения имеют одну и ту же структуру. Это может облегчить сборку сканирующих линз, и их нелегко спутать.

[37] В необязательном варианте осуществления любой световой путь, размещенный на одной стороне оптической оси H в направлении субсканирования после отражения устройством 140 отражения, и любой световой путь, размещенный на другой стороне оптической оси H в направлении субсканирования после отражения устройством 140 отражения, имеют нечетную разницу в количестве отражающих зеркал, размещенных между устройством 140 отражения и первой сканирующей линзой 151 вдоль световых путей.

[38] В частности, как показано на фиг. 4, можно увидеть с направления субсканирования, что в отношении количества отражающих зеркал, размещенных между устройством 140 отражения и первой сканирующей линзой 151a, значение разницы между количеством отражающих зеркал (два отражающих зеркала, т.е. первое зеркало 153b и второе зеркало 154b) на световом пути L2 на верхней стороне оптической оси H и количеством отражающих зеркал (одно первое отражающее зеркало 153a) на световом пути L1 или количеством отражающих зеркал (одно первое отражающее зеркало 153d) на световом пути L4 на нижней стороне оптической оси H является нечетным числом; причем значение разницы между количеством отражающих зеркал (одно первое отражающее зеркало 153a) на световом пути L1 на нижней стороне оптической оси H и количеством отражающих зеркал (два отражающих зеркала, т.е. первое зеркало 153b и второе зеркало 154b) на световом пути L2 или количеством отражающих зеркал (два отражающие зеркала, т. е. первое зеркало 153c и второе зеркало 154c) на световом пути L3 на верхней стороне оптической оси H является нечетным числом.

[39] В необязательном варианте осуществления первая сканирующая линза 151 на каждом световом пути расположена между двумя отражающими зеркалами, первая сканирующая линза 151 и два отражающих зеркала на каждом световом пути размещены на той же стороне оптической оси H, и первая сканирующая линза 151 и два отражающих зеркала в каждом из всех световых путей размещены на той же стороне оптической оси H, и световые пути между каждыми двумя отражающими зеркалами на всех световых путях не пересекаются друг с другом. Например, на световом пути L1 первая сканирующая линза 151a расположена между первым отражающим зеркалом 153a и вторым отражающим зеркалом 154a, и все из первой сканирующей линзы 151a, первого отражающего зеркала 153a и второго отражающего зеркала 154a размещены на одной и той же стороне оптической оси H; на световом пути L2 первая сканирующая линза 151a расположена между вторым отражающим зеркалом 154b и третьим отражающим зеркалом 155b, и все из первой сканирующей линзы 151a, второго отражающего зеркала 154b и третьего отражающего зеркала 155b размещены на той же стороне оптической оси H; на световом пути L3 первая сканирующая линза 151b расположена между вторым отражающим зеркалом 154c и третьим отражающим зеркалом 155c, и все из первой сканирующей линзы 151b, второго отражающего зеркала 154c и третьего отражающего зеркала 155c размещены на той же стороне оптической оси H; на световом пути L4 первая сканирующая линза 151b расположена между первым отражающим зеркалом 153d и вторым отражающим зеркалом 154d, и все из первой сканирующей линзы 151b, первого отражающего зеркала 153d и второго отражающего зеркала 154d размещены на той же стороне оптической оси H. Все из первой сканирующей линзы 151a, первого отражающего зеркала 153a и второго отражающего зеркала 154a на световом пути L1, первой сканирующей линзы 151a, второго отражающего зеркала 154b и третьего отражающего зеркала 155b на световом пути L2, первой сканирующей линзы 151b, второго отражающего зеркала 154c и третьего отражающего зеркала 155c на световом пути L3 и первой сканирующей линзы 151b, первого отражающего зеркала 153d и второго отражающего зеркала 154d на световом пути L4 размещены на той же стороне оптической оси H (как показано на фиг. 4, они все размещены на нижней стороне оптической оси H блока 100 оптического сканирования). Между тем, световой путь между первым отражающим зеркалом 153a и вторым отражающим зеркалом 154a, световой путь между вторым зеркалом 154b и третьим зеркалом 155b, световой путь между вторым зеркалом 154c и третьим зеркалом 155c и световой путь между первым зеркалом 153d и вторым зеркалом 154d не пересекаются друг с другом на всех световых путях.

[40] В необязательном варианте осуществления сканирующие линзы и отражающие зеркала являются оптическими элементами, и вдоль направления распространения лучей света каждая из сканирующих линз, которая расположена ближе всего к устройству отражения, является второй сканирующей линзой 152. Кроме второй сканирующей линзы 152 световые пути, которые расположены близко к устройству 140 отражения, имеют оптические элементы на обеих сторонах оптической оси H в направлении субсканирования, и значение разницы между количеством оптических элементов является четным числом больше нуля. Например, световой путь L2 является световым путем, который расположен близко к устройству 140 отражения, и на световом пути L2 количество оптических элементов на одной стороне оптической оси H составляет 1 (т.е. первое отражающее зеркало 153b), и количество оптических элементов на другой стороне составляет 3 (т.е. второе отражающее зеркало 154b, первая сканирующая линза 151a и третье отражающее зеркало 155b), и значение разницы между количеством оптических элементов на обеих сторонах составляет 2, и 2 является четным числом, большим нуля; световой путь L3 является световым путем, который расположен ближе всего к устройству 140 отражения, и на световом пути L3 количество оптических элементов на одной стороне оптической оси H составляет 1 (т.е. первое отражающее зеркало 153c), и количество оптических элементов на другой стороне составляет 3 (т.е. второе отражающее зеркало 154c, первая сканирующая линза 151b и третье отражающее зеркало 155c), и значение разницы между количеством оптических элементов на обеих сторонах составляет 2, и 2 является четным числом больше нуля.

[41] Кроме второй сканирующей линзы 152 каждый из световых путей, расположенных далеко от устройства 140 отражения, имеет значение разницы в количестве оптических элементов на обеих сторонах оптической оси H в направлении субсканирования, которое является нечетным числом, не меньше единицы. Например, световой путь L1 является световым путем, который расположен далеко от устройства 140 отражения, и на световом пути L1 количество оптических элементов на одной стороне оптической оси H составляет 0, и количество оптических элементов на другой стороне составляет 3 (т.е. первое отражающее зеркало 153a, первая сканирующая линза 151a и второе отражающее зеркало 154a), и значение разницы между количеством оптических элементов на обеих сторонах составляет 3, и 3 является нечетным числом не меньше единицы (т.е. нечетное число, не меньше единицы); световой путь L4 является световым путем, который расположен далеко от устройства 140 отражения, и на световом пути L4 количество оптических элементов на одной стороне оптической оси H составляет 0, и количество оптических элементов на другой стороне составляет 3 (т.е. первое отражающее зеркало 153d, первая сканирующая линза 151b и второе отражающее зеркало 154d), и значение разницы между количеством оптических элементов на обеих сторонах составляет 3, и 3 является нечетным числом больше единицы (т. е. нечетное число, не меньше единицы).

[42] В необязательном варианте осуществления первые отражающие зеркала 153 на двух световых путях, расположенных близко к устройству 140 отражения, размещены на одной стороне оптической оси H в направлении субсканирования, и первые отражающие зеркала 153 на двух световых путях, расположенных далеко от устройства 140 отражения, размещены на другой стороне оптической оси H в направлении субсканирования. Для двух световых путей, где первые отражающие зеркала 153 размещены на одной и той же стороне оптической оси H в направлении субсканирования, значение разницы в количестве отражающих зеркал между световыми путями является четным числом. Например, световые пути L2 и L3 являются световыми путями, расположенными близко к устройству 140 отражения, первое отражающее зеркало 153b на световом пути L2 и первое отражающее зеркало 153c на световом пути L3 размещены на одной и той же стороне оптической оси H в направлении субсканирования (т.е. на верхней стороне H), значение разницы между количеством отражающих зеркал на световом пути L2 (т.е. первое отражающее зеркало 153b, второе отражающее зеркало 154b и третье отражающее зеркало 155b) и количеством отражающих зеркал на световом пути L3 (т. е. первое отражающее зеркало 153c, второе отражающее зеркало 154c и третье отражающее зеркало 155c) составляет 0, которое является четным числом; причем световые пути L1 и L4 являются световыми путями, расположенными далеко от устройства 140 отражения, первое отражающее зеркало 153a на световом пути L1 и первое отражающее зеркало 153d на световом пути L4 размещены на одной и той же стороне оптической оси H в направлении субсканирования (т.е. на нижней стороне H), значение разницы между количеством отражающих зеркал на световом пути L1 (т.е. первое отражающее зеркало 153a и второе отражающее зеркало 154a) и количеством отражающих зеркал на световом пути L4 (т. е. первое отражающее зеркало 153d и второе отражающее зеркало 154d) составляет 0, которое является четным числом.

[43] В необязательном варианте осуществления, как показано на фиг. 5, настоящий вариант осуществления является оптимизированным вариантом осуществления на основе любого из вышеуказанных вариантов осуществления, таким образом, те же конструктивные части, что и таковые вышеуказанных вариантов осуществления, не будут описаны в данном документе. Отличие настоящего варианта осуществления по сравнению с вышеуказанными вариантами осуществления состоит в том, что вдоль направления распространения лучей света отражающие зеркала, расположенные ближе всего к устройству 140 отражения, являются первыми отражающими зеркалами 153; на одной и той же стороне оси V поворота устройства 140 отражения в направлении субсканирования световые пути, которые размещены на разных сторонах оптической оси H в направлении субсканирования после отражения устройством 140 отражения, имеют нечетное значение разницы по количеству отражающих зеркал, размещенных между устройством 140 отражения и первой сканирующей линзой 151 вдоль световых путей; световые пути, размещенные на одной и той же стороне оптической оси H, имеют нечетное значение разницы по количеству отражающих зеркал, размещенных между устройством 140 отражения и первой сканирующей линзой 151 вдоль световых путей. Например, световой путь L1 (на верхней стороне оптической оси H) и световой путь L2 (на нижней стороне оптической оси H) размещены на разных сторонах оптической оси H, присутствует одно отражающее зеркало (т.е. первое отражающее зеркало 153a) между устройством 140 отражения и первой сканирующей линзой 151a для луча L1 света вдоль светового пути L1, при этом присутствуют два отражающих зеркала (т.е. первое отражающее зеркало 153b и второе отражающее зеркало 154b) между устройством 140 отражения и первой сканирующей линзой 151a для луча L2 света вдоль светового пути L2, причем значение разницы между количеством отражающих зеркал составляет 1, которое является нечетным числом; световой путь L3 (на верхней стороне оптической оси H) и световой путь L4 (на нижней стороне оптической оси H) размещены на разных сторонах оптической оси H, присутствуют два отражающих зеркала (т.е. первое отражающее зеркало 153c и второе отражающее зеркало 154c) между устройством 140 отражения и первой сканирующей линзой 151a для луча L3 света вдоль светового пути L3, при этом присутствует одно отражающее зеркало (т.е. первое отражающее зеркало 153d) между устройством 140 отражения и первой сканирующей линзой 151a для луча L4 света вдоль светового пути L4, значение разницы между количеством отражающих зеркал составляет 1, которое является нечетным числом.

[44] Каждая из первых сканирующих линз 151 расположена между двумя отражающими зеркалами на каждом из всех световых путей соответственно, и первая сканирующая линза 151 и два отражающих зеркала на каждом из по меньшей мере двух световых путей размещены на одной и той же стороне оптической оси H в направлении субсканирования, и световые пути между каждыми такими двумя отражающими зеркалами на всех световых путях не пересекаются друг с другом. Например, на световом пути L1 первая сканирующая линза 151c расположена между первым отражающим зеркалом 153a и вторым отражающим зеркалом 154a, и первая сканирующая линза 151c, первое отражающее зеркало 153a и второе отражающее зеркало 154a не все размещены на одной и той же стороне оптической оси H, причем первое отражающее зеркало 153a размещено на одной стороне оптической оси H, и первая сканирующая линза 151c и второе отражающее зеркало 154a размещены на другой стороне оптической оси H; на световом пути L2 первая сканирующая линза 151c расположена между вторым отражающим зеркалом 154b и третьим отражающим зеркалом 155b, и все из первой сканирующей линзы 151c, второго отражающего зеркала 154b и третьего отражающего зеркала 155b размещены на одной и той же стороне оптической оси H; на световом пути L3 первая сканирующая линза 151c расположена между вторым отражающим зеркалом 154c и третьим отражающим зеркалом 155c, и все из первой сканирующей линзы 151c, второго отражающего зеркала 154c и третьего отражающего зеркала 155c размещены на одной и той же стороне оптической оси H; и на световом пути L4 первая сканирующая линза 151c расположена между первым отражающим зеркалом 153d и вторым отражающим зеркалом 154d, и все из первой сканирующей линзы 151c, первого отражающего зеркала 153d и второго отражающего зеркала 154d размещены на одной и той же стороне оптической оси H. Все из первой сканирующей линзы 151c, второго отражающего зеркала 154b и третьего отражающего зеркала 155b на световом пути L2, первой сканирующей линзы 151c, второго отражающего зеркала 154c и третьего отражающего зеркала 155c на световом пути L3 и первой сканирующей линзы 151c, первого отражающего зеркала 153d и второго отражающего зеркала 154d на световом пути L4 размещены на одной и той же стороне оптической оси H (как показано на фиг. 5, они все размещены на нижней стороне оптической оси H блока 100 оптического сканирования). Между тем, световой путь между первым отражающим зеркалом 153a и вторым отражающим зеркалом 154a, световой путь между вторым отражающим зеркалом 154b и третьим отражающим зеркалом 155b, световой путь между вторым отражающим зеркалом 154c и третьим отражающим зеркалом 155c и световой путь между первым отражающим зеркалом 153d и вторым отражающим зеркалом 154d не пересекаются друг с другом на всех световых путях.

[45] Дополнительно, кроме второй сканирующей линзы по меньшей мере один световой путь, который расположен близко к устройству отражения, имеет оптические элементы на обеих сторонах оптической оси H в направлении субсканирования, и значение разницы между количеством оптических элементов на обеих сторонах оптической оси H в направлении субсканирования является четным числом, большим нуля. На световом пути L3 значение разницы между количеством оптических элементов (первое отражающее зеркало 153c) на верхней стороне оптической оси H и количеством оптических элементов (второе отражающее зеркало 154c, первая сканирующая линза 151c и третье отражающее зеркало 154c) на нижней стороне оптической оси H составляет 2, которое является четным числом.

[46] Для двух световых путей (таких как световой путь L2 и световой путь L3), которые расположены близко к устройству 140 отражения, первые отражающие зеркала 153 на двух световых путях размещены на разных сторонах оптической оси H в направлении субсканирования, и для двух световых путей (таких как световой путь L1 и световой путь L4), которые расположены далеко от устройства 140 отражения, первые отражающие зеркала 153 на двух световых путях размещены на разных сторонах оптической оси H в направлении субсканирования. Для двух световых путей, где первые отражающие зеркала 153 размещены на одной и той же стороне оптической оси H в направлении субсканирования, значение разницы в количестве отражающих зеркал на световых путях является нечетным числом. Например, световые пути L2 и L3 являются световыми путями, которые расположены близко к устройству 140 отражения, первое отражающее зеркало 153b на световом пути L2 размещено на нижней стороне оптической оси H в направлении субсканирования, и первое отражающее зеркало 153c на световом пути L3 размещено на верхней стороне оптической оси H в направлении субсканирования; световые пути L1 и L4 являются световыми путями, расположенными далеко от устройства 140 отражения, первое отражающее зеркало 153a на световом пути L1 размещено на верхней стороне оптической оси H в направлении субсканирования, и первое отражающее зеркало 153d на световом пути L4 размещено на нижней стороне оптической оси H в направлении субсканирования; причем первое отражающее зеркало 153a на световом пути L1 и первое отражающее зеркало 153c на световом пути L3 размещены на одной и той же стороне оптической оси H в направлении субсканирования (т.е. на верхней стороне H), и значение разницы между количеством отражающих зеркал на световом пути L1 (т.е. первое отражающее зеркало 153a и второе отражающее зеркало 154a) и количеством отражающих зеркал на световом пути L3 (т.е. первое отражающее зеркало 153c, второе отражающее зеркало 154c и третье отражающее зеркало 155c) составляет 1, которое является нечетным числом; причем первое отражающее зеркало 153b на световом пути L2 и первое отражающее зеркало 153d на световом пути L4 размещены на одной и той же стороне оптической оси H в направлении субсканирования (т.е. на нижней стороне H), и значение разницы между количеством отражающих зеркал на световом пути L2 (т.е. первое отражающее зеркало 153b, второе отражающее зеркало 154b и третье отражающее зеркало 155b) и количеством отражающих зеркал на световом пути L4 (т.е. первое отражающее зеркало 153d и второе отражающее зеркало 154d) составляет 1, которое является нечетным числом.

[47] В необязательном варианте осуществления кроме второй сканирующей линзы 152 каждый световой путь, который расположен дальше от устройства 140 отражения, имеет значение разницы между количеством оптических элементов на обеих сторонах оптической оси H в направлении субсканирования, которое является нечетным числом, не меньшим единицы. Например, световой путь L1 и световой путь L4 являются световыми путями, которые расположены далеко от устройства 140 отражения, и на световом пути L1 количество оптических элементов (т.е. первое отражающее зеркало 153a) на верхней стороне оптической оси H составляет 1, при этом количество оптических элементов (т.е. первая сканирующая линза 151a и второе отражающее зеркало 154a) на нижней стороне оптической оси H составляет 2, и, таким образом, значение разницы в количестве оптических элементов составляет 1, которое является нечетным числом; на световом пути L4 количество оптических элементов на верхней стороне оптической оси H составляет 0, при этом количество оптических элементов (т.е. первое отражающее зеркало 153d, первая сканирующая линза 151c и второе отражающее зеркало 154d) на нижней стороне оптической оси H составляет 3, и, таким образом, значение разницы в количестве оптических элементов составляет 3, которое является нечетным числом, не меньшим единицы.

[48] При вышеуказанной конструкции одни и те же сканирующие линзы 151c могут быть использованы как первые сканирующие линзы 151, которые находятся ближе всего к фоточувствительным компонентам 210 блока 200 формирования изображений на четырех световых путях L1-L4, то есть формы первых сканирующих линз 151 на всех световых путях являются одинаковыми. Это уменьшает количество типов сканирующих линз, таким образом уменьшаются затраты на сканирующие линзы, при этом обеспечивается удобство сборки сканирующих линз без запутанности.

[49] Следует отметить, что первая сканирующая линза 151c, первая сканирующая линза 151a и первая сканирующая линза 151b имеют одинаковые характеристики, так что вдоль направления распространения лучей света центр изогнутой поверхности первой сканирующей линзы 151c в направлении субсканирования не совпадает с центром толщины линзы первой сканирующей линзы 151c в направлении субсканирования, и область, через которую проходит луч света, первой сканирующей линзы 151c размещена на той стороне, где размещен центр толщины линзы, центра изогнутой поверхности первой сканирующей линзы 151c в направлении субсканирования. Такими образом, первая сканирующая линза 151c может быть выполнена так, чтобы иметь меньшую толщину в направлении субсканирования. Это уменьшает затраты на линзы, тем самым реализуя уменьшение затрат на блок оптического сканирования, улучшая удобство установки оптических элементов, обеспечивая достаточную длину светового пути, уменьшая объем и улучшая качество формирования изображения, при этом обеспечивая высокое качество распечатываемых изображений.

[50] В необязательном варианте осуществления, как показано на фиг. 6, в направлении субсканирования центр A луча света, падающего на первую сканирующую линзу 151, размещен между центром B изогнутой поверхности и центром C толщины линзы, при этом первая сканирующая линза 151 может быть по меньшей мере одной из вышеуказанных первой сканирующей линзы 151a, первой сканирующей линзы 151b и первой сканирующей линзы 151c.

[51] Вышеприведенные варианты осуществления являются лишь некоторыми вариантами осуществления настоящего изобретения. Специалисты средней квалификации в данной области техники все еще могут вносить изменения и улучшения без отступления от изобретательского замысла настоящего изобретения, все из которых входят в объем правовой охраны настоящего изобретения.

В настоящем изобретении описан блок оптического сканирования и аппарат для формирования изображений; причем блок оптического сканирования содержит множество источников света; устройство отражения; систему оптического сканирования, выполненную с возможностью направления множества лучей света, отраженных устройством отражения, на соответствующие целевые поверхности и содержащую множество отражающих зеркал для изменения направления распространения лучей света в блоке оптического сканирования; и множество сканирующих линз, при этом вдоль светового пути направления распространения лучей света каждая из сканирующих линз, которые расположены ближе всего к каждой из целевых поверхностей, является первой сканирующей линзой, центр изогнутой поверхности первой сканирующей линзы в направлении субсканирования не совпадает с центром толщины линзы первой сканирующей линзы в направлении субсканирования, и область, через которую проходит каждый из лучей света, первой сканирующей линзы размещена на стороне, где размещен центр толщины линзы, центра изогнутой поверхности в направлении субсканирования. Таким образом, первая сканирующая линза может быть выполнена так, чтобы иметь меньшую толщину в направлении субсканирования. Это уменьшает затраты на линзы, таким образом обеспечивая высокое качество распечатываемых изображений, при этом уменьшая затраты на блок оптического сканирования. 2 н. и 13 з.п. ф-лы, 6 ил.

1. Блок (100) оптического сканирования, содержащий:

множество источников (110) света, выполненных с возможностью излучения множества лучей света;

устройство (140) отражения, выполненное с возможностью отражения множества лучей света, излучаемых из множества источников (110) света, при этом каждый из источников (110) света соответствует каждой из множества целевых поверхностей, подлежащих сканированию;

систему (150) оптического сканирования, выполненную с возможностью направления множества лучей света, отраженных устройством (140) отражения, на соответствующие целевые поверхности и содержащую множество отражающих зеркал для изменения направления распространения лучей света в блоке (100) оптического сканирования; и

множество сканирующих линз, при этом вдоль направления распространения световых путей лучей света каждая из сканирующих линз, которая является самой ближней к каждой из целевых поверхностей, является первой сканирующей линзой (151), центр изогнутой поверхности первой сканирующей линзы (151) в направлении субсканирования не совпадает с центром толщины линзы первой сканирующей линзы (151) в направлении субсканирования; область, через которую проходит каждый из лучей света, первой сканирующей линзы (151) размещена на той стороне, где размещен центр толщины линзы центра изогнутой поверхности в направлении субсканирования.

2. Блок (100) оптического сканирования по п. 1, отличающийся тем, что на одной и той же стороне оси поворота устройства (140) отражения в направлении субсканирования световые пути, которые размещены на разных сторонах оптической оси H в направлении субсканирования после отражения световых путей устройством (140) отражения, имеют нечетное значение разницы по количеству отражающих зеркал, размещенных между устройством (140) отражения и первой сканирующей линзой (151) вдоль световых путей.

3. Блок (100) оптического сканирования по п. 2, отличающийся тем, что любой световой путь, который размещен на одной стороне оптической оси H в направлении субсканирования после отражения светового пути устройством (140) отражения, и любой световой путь, который размещен на другой стороне оптической оси H в направлении субсканирования после отражения светового пути устройством (140) отражения, имеют нечетное значение разницы по количеству отражающих зеркал, размещенных между устройством (140) отражения и первой сканирующей линзой (151) вдоль световых путей.

4. Блок (100) оптического сканирования по п. 2, отличающийся тем, что световые пути, которые размещены на одной и той же стороне оптической оси H в направлении субсканирования после отражения световых путей устройством (140) отражения, имеют четное значение разницы по количеству отражающих зеркал, размещенных между устройством (140) отражения и первой сканирующей линзой (151) вдоль световых путей.

5. Блок (100) оптического сканирования по любому из пп. 1–4, отличающийся тем, что первые сканирующие линзы (151) на световых путях на одной и той же стороне оси поворота устройства (140) отражения в направлении субсканирования имеют одну и ту же форму.

6. Блок (100) оптического сканирования по любому из пп. 1–4, отличающийся тем, что каждая из первых сканирующих линз (151) на всех световых путях расположена между двумя отражающими зеркалами, и первая сканирующая линза (151) и два отражающих зеркала на каждом из по меньшей мере двух световых путей размещены на одной и той же стороне оптической оси H в направлении субсканирования.

7. Блок (100) оптического сканирования по п. 6, отличающийся тем, что каждая из первых сканирующих линз (151) на всех световых путях расположена между двумя отражающими зеркалами, и первая сканирующая линза (151) и два отражающих зеркала на каждом из всех световых путей размещены на одной и той же стороне оптической оси H в направлении субсканирования.

8. Блок (100) оптического сканирования по любому из пп. 1–4, отличающийся тем, что сканирующие линзы и отражающие зеркала являются оптическими элементами, и вдоль направления распространения лучей света каждая из сканирующих линз, которая находится ближе всего к устройству (140) отражения, является второй сканирующей линзой (152),

помимо второй сканирующей линзы (152) по меньшей мере один световой путь, который близок к устройству (140) отражения, имеет оптические элементы на обеих сторонах оптической оси H в направлении субсканирования, и световой путь имеет значение разницы по количеству оптических элементов на обеих сторонах оптической оси H в направлении субсканирования, которое является четным числом больше нуля.

9. Блок (100) оптического сканирования по любому из пп. 1–4, отличающийся тем, что сканирующие линзы и отражающие зеркала являются оптическими элементами, и вдоль направления распространения лучей света каждая из сканирующих линз, которая находится ближе всего к устройству (140) отражения, является второй сканирующей линзой (152),

помимо второй сканирующей линзы (152) каждый из световых путей, который близок к устройству (140) отражения, имеет оптические элементы на обеих сторонах оптической оси H в направлении субсканирования, и каждый из световых путей имеет значение разницы по количеству оптических элементов на обеих сторонах оптической оси H в направлении субсканирования, которое является четным числом больше нуля.

10. Блок (100) оптического сканирования по любому из пп. 1–4, отличающийся тем, что сканирующие линзы и отражающие зеркала являются оптическими элементами, и вдоль направления распространения лучей света каждая из сканирующих линз, которая находится ближе всего к устройству (140) отражения, является второй сканирующей линзой (152),

кроме второй сканирующей линзы (152) каждый из световых путей, расположенных далеко от устройства (140) отражения, имеет значение разницы по количеству оптических элементов на обеих сторонах оптической оси H в направлении субсканирования, которое является нечетным числом не меньше единицы.

11. Блок (100) оптического сканирования по любому из пп. 1–4, отличающийся тем, что вдоль направления распространения лучей света каждое из отражающих зеркал, которое расположено ближе всего к устройству (140) отражения, является первым отражающим зеркалом (153);

первые отражающие зеркала (153) на двух световых путях, расположенных близко к устройству (140) отражения, размещены на одной стороне оптической оси H в направлении субсканирования, и первые отражающие зеркала (153) на двух световых путях, расположенных далеко от устройства (140) отражения, размещены на другой стороне оптической оси H в направлении субсканирования;

при этом два световых пути, где первые отражающие зеркала (153) размещены на одной и той же стороне оптической оси H в направлении субсканирования, имеют четное значение разницы по количеству отражающих зеркал, размещенных на двух световых путях.

12. Блок (100) оптического сканирования по любому из пп. 1–4, отличающийся тем, что вдоль направления распространения лучей света каждое из отражающих зеркал, которое расположено ближе всего к устройству (140) отражения, является первым отражающим зеркалом (153);

первые отражающие зеркала (153) на двух световых путях, расположенных близко к устройству (140) отражения, размещены на разных сторонах оптической оси H в направлении субсканирования, и первые отражающие зеркала (153) на двух световых путях, расположенных далеко от устройства (140) отражения, размещены на разных сторонах оптической оси H в направлении субсканирования;

при этом два световых пути, где первые отражающие зеркала (153) размещены на одной и той же стороне оптической оси H в направлении субсканирования, имеют нечетное значение разницы по количеству отражающих зеркал, размещенных на двух световых путях.

13. Блок (100) оптического сканирования по п. 12, отличающийся тем, что первые сканирующие линзы (151) на всех световых путях имеют одну и ту же форму.

14. Блок (100) оптического сканирования по любому из пп. 1–4, отличающийся тем, что центр каждого из лучей света, падающих на первую сканирующую линзу (151), размещен между центром изогнутой поверхности и центром толщины линзы первой сканирующей линзы (151) в направлении субсканирования.

15. Аппарат для формирования изображений, содержащий:

блок (100) оптического сканирования по любому из пп. 1–14;

блок (200) формирования изображений, содержащий фоточувствительный компонент (210), имеющий целевую поверхность, на которой формируется скрытое электростатическое изображение;

компонент (220) для проявки изображений, выполненный с возможностью проявки скрытого электростатического изображения в изображение, проявленное тонером;

блок (300) передачи изображений, выполненный с возможностью передачи проявленного изображения, проявленного тонером, в среду передачи; и

блок (400) фиксации изображения, выполненный с возможностью фиксации изображения, проявленного тонером, на среде передачи.
