СПОСОБ РАСПРОСТРАНЕНИЯ В СЕТИ, УСТРОЙСТВО ДЛЯ РАСПРОСТРАНЕНИЯ В СЕТИ, АППАРАТ ДЛЯ ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЙ, ТЕРМИНАЛ И НОСИТЕЛИ Российский патент 2025 года по МПК H04L12/00 H04W4/80 H04W48/20 H04W76/14

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[001] Настоящее изобретение относится к технической области формирования изображений и, в частности, к способу распространения в сети, устройству для распространения в сети, аппарату для формирования изображений, терминалу и носителю.

УРОВЕНЬ ТЕХНИКИ

[002] Аппарату для формирования изображений необходим доступ к беспроводной сети при выполнении некоторых функций. Однако, когда аппарат для формирования изображений из уровня техники использует Bluetooth для распространения в сети (с доступом к беспроводной сети), аппарат для формирования изображений непрерывно активирует функцию сканирования Bluetooth, что приводит к тратам энергии, и одновременно, в сложной среде связи, если аппарат для формирования изображений непрерывно активирует режим сканирования, может быть затронут процесс распространения в сети из-за приема пакета данных с помехами.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[003] Для преодоления вышеуказанной проблемы в уровне техники основной целью настоящего изобретения является предоставление способа распространения в сети аппарата для формирования изображений, который может не допускать избыточных трат энергии и не допускать влияния на процесс распространения в сети из-за приема пакетов данных с помехами.

[004] Для достижения вышеуказанной цели в настоящей заявке применены, в частности, следующие технические решения.

[005] В первом аспекте настоящего изобретения предложен способ распространения в сети аппарата для формирования изображений, применяемый к аппарату для формирования изображений для подвергания распространению в сети, включающий:

[006] выполнение функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал, причем широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети;

[007] установление соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа;

[008] причем перед приемом параметра конфигурации целевой точки доступа, отправленного терминалом, способ распространения в сети дополнительно включает:

[009] прерывание соединения Bluetooth с терминалом в ответ на второй указательный сигнал; и

[0010] активацию функции отслеживания для приема широковещательного пакета, содержащего параметр конфигурации целевой точки доступа;

[0011] причем если широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, не принимается в пределах заданного времени, происходит отключение функции отслеживания.

[0012] В одном варианте осуществления первый указательный сигнал инициируют путем нажатия кнопки настройки аппарата для формирования изображений для подвергания распространению в сети.

[0013] В еще одном варианте осуществления после установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа способ распространения в сети дополнительно включает:

[0014] передачу обратно информации о состоянии соединения на терминал, причем информация о состоянии соединения предусматривает наличие соединения, ошибку пароля и отсутствие идентификатора набора служб;

[0015] причем после передачи обратно информации о состоянии соединения на терминал способ распространения в сети дополнительно включает:

[0016] когда соединение между аппаратом для формирования изображений для подвергания распространению в сети и целевой точкой доступа не может быть установлено, прерывание соединения Bluetooth с терминалом.

[0017] Во втором аспекте настоящего изобретения предложен способ распространения в сети аппарата для формирования изображений, применяемый к терминалу, включающий:

[0018] определение аппарата для формирования изображений для подвергания распространению в сети;

[0019] отображение информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, так что после нажатия пользователем кнопки настройки согласно информации аппарат для формирования изображений для подвергания распространению в сети выполняет функцию приема широковещательного пакета, отправленного терминалом;

[0020] непрерывную отправку широковещательного пакета на аппарат для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений для подвергания распространению в сети способен устанавливать соединение Bluetooth с терминалом согласно принятому широковещательному пакету, причем широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети; и

[0021] отправку параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений для подвергания распространению в сети способен устанавливать соединение с целевой точкой доступа согласно параметру конфигурации целевой точки доступа, причем параметр конфигурации целевой точки доступа содержит идентификатор набора служб, полученный терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска;

[0022] причем перед отправкой параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети терминал отправляет второй указательный сигнал на аппарат для формирования изображений для подвергания распространению в сети, для указания аппарату для формирования изображений для подвергания распространению в сети прервать соединение Bluetooth и включить функцию отслеживания,

[0023] причем если широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, не принимается аппаратом для формирования изображений для подвергания распространению в сети, в пределах заданного времени происходит отключение функции отслеживания.

[0024] В еще одном варианте осуществления при получении идентификатора набора служб целевой точки доступа терминалом посредством поиска, перед отображением информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, способ распространения в сети дополнительно включает:

[0025] автоматическую загрузку идентификатора набора служб точки доступа, к которой в текущий момент времени подключен терминал, в интерфейс ввода параметра конфигурации прикладной программы.

[0026] В еще одном варианте осуществления способ дополнительно включает:

[0027] получение частоты связи Wifi аппарата для формирования изображений для подвергания распространению в сети, и если точка доступа, к которой в текущий момент времени подключен терминал, не соответствует частоте связи Wifi, то

[0028] невыполнение загрузки идентификатора набора служб точки доступа, к которой в текущий момент времени подключен терминал, в интерфейс ввода параметра конфигурации приложения; или

[0029] после удаления последовательности знаков, относящейся к частоте связи Wifi, загрузку идентификатора набора служб точки доступа, к которой в текущий момент времени подключен терминал, в интерфейс ввода параметра конфигурации прикладной программы.

[0030] В еще одном варианте осуществления при получении идентификатора набора служб целевой точки доступа терминалом посредством поиска, перед отображением информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, способ распространения в сети дополнительно включает:

[0031] получение частоты связи Wifi аппарата для формирования изображений для подвергания распространению в сети;

[0032] отображение списка доступных точек доступа, в отношении которых можно выполнить поиск терминалом; и

[0033] задание точки доступа, которая не соответствует частоте связи Wifi, как недоступной для выбора среди доступных точек доступа в списке.

[0034] В третьем аспекте настоящего изобретения предложен способ распространения в сети аппарата для формирования изображений, включающий:

[0035] определение терминалом аппарата для формирования изображений для подвергания распространению в сети;

[0036] отображение информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, так что пользователь может нажать кнопку настройки согласно информации для генерирования первого указательного сигнала;

[0037] выполнение аппаратом для формирования изображений для подвергания распространению в сети функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал;

[0038] непрерывную отправку терминалом широковещательного пакета на аппарат для формирования изображений для подвергания распространению в сети, причем широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети;

[0039] прием аппаратом для формирования изображений для подвергания распространению в сети широковещательного пакета, отправленного терминалом, и установление соединения Bluetooth с терминалом согласно принятому широковещательному пакету;

[0040] отправку терминалом параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети, причем параметр конфигурации содержит информацию, которая может характеризовать идентификатор набора служб целевой точки доступа, и идентификатор набора служб целевой точки доступа получают терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска; и

[0041] предпринятие попытки аппаратом для формирования изображений для подвергания распространению в сети установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа;

[0042] причем перед отправкой параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети терминал отправляет второй указательный сигнал на аппарат для формирования изображений для подвергания распространению в сети; и

[0043] аппарат для формирования изображений для подвергания распространению в сети прерывает соединение Bluetooth с терминалом в ответ на второй указательный сигнал и включает функцию отслеживания для приема широковещательного пакета, содержащего параметр конфигурации целевой точки доступа,

[0044] причем если широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, не принимается в пределах заданного времени, происходит отключение функции отслеживания.

[0045] В еще одном варианте осуществления после отображения информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, способ распространения в сети дополнительно включает:

[0046] определение терминалом того, принимает ли аппарат для формирования изображений для подвергания распространению в сети широковещательный пакет от терминала; и

[0047] прекращение отображения информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети при принятии широковещательного пакета от терминала.

[0048] В четвертом, пятом и шестых аспектах настоящего изобретения предложены машиночитаемые носители данных, содержащие программы, хранимые на них, причем при исполнении программы аппарат, в котором расположен носитель данных, находится под управлением для исполнения вышеуказанных способов.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

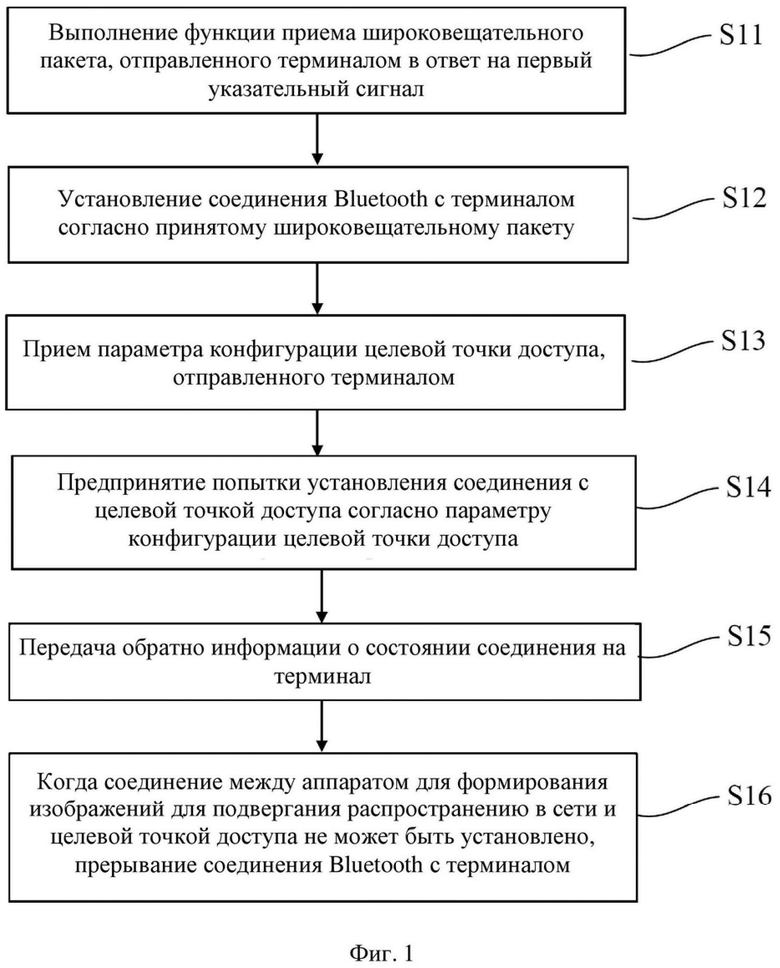

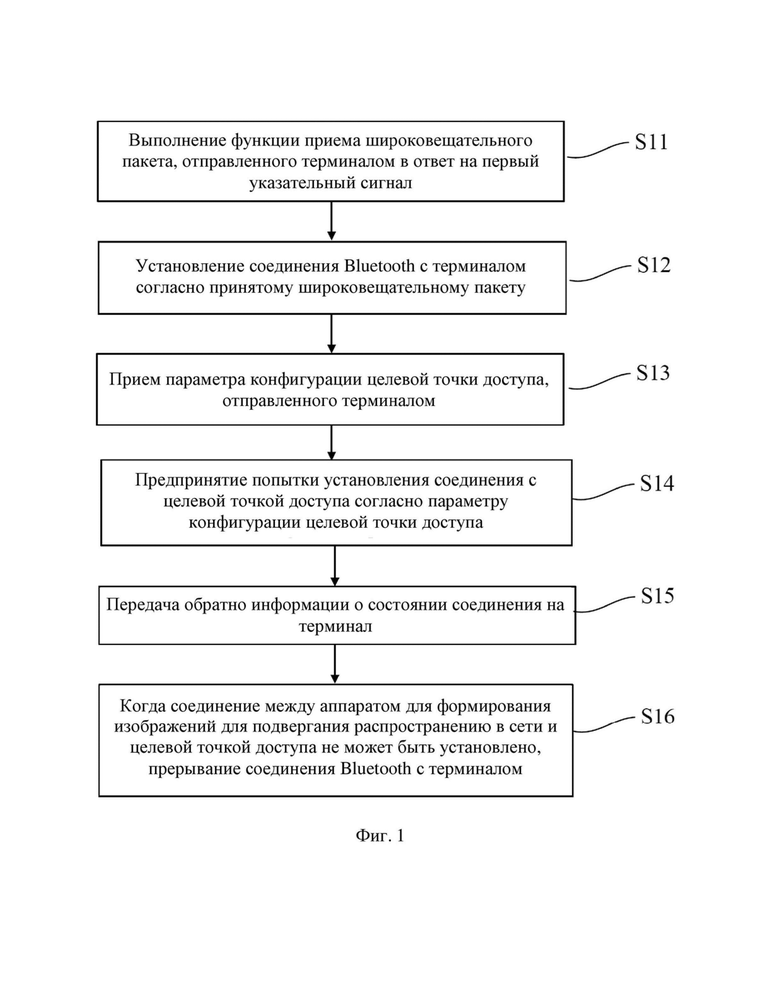

[0049] Фиг. 1 представляет собой блок-схему способа распространения в сети аппарата для формирования изображений для аппарата для формирования изображений для подвергания распространению в сети согласно одному варианту осуществления настоящего изобретения.

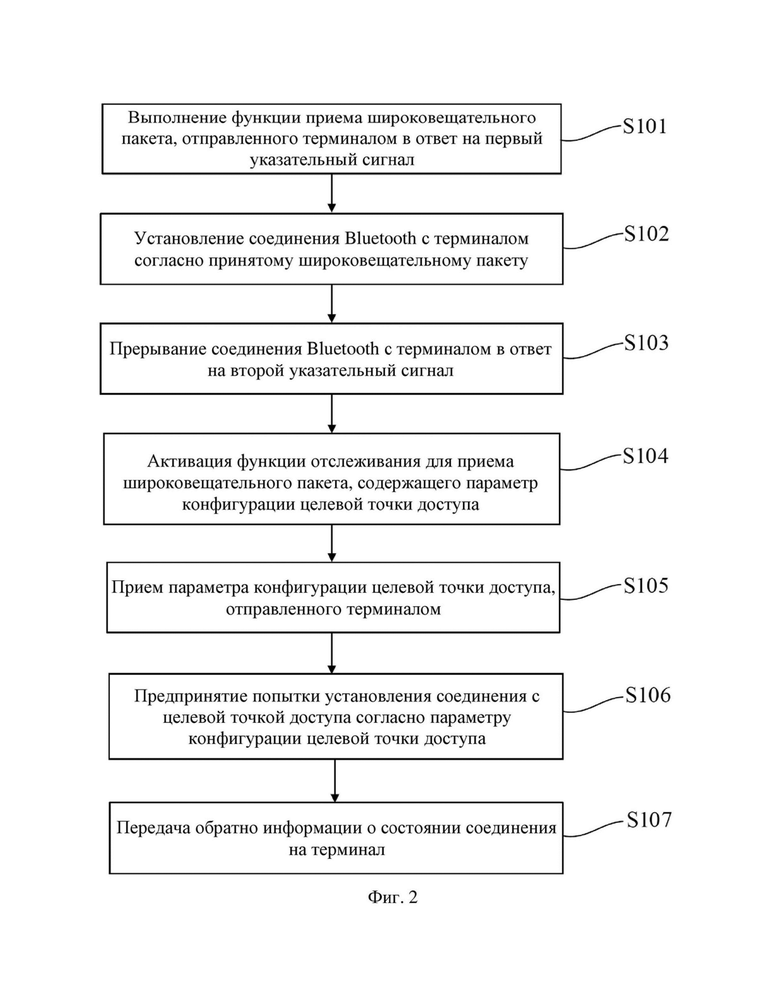

[0050] Фиг. 2 представляет собой блок-схему способа распространения в сети аппарата для формирования изображений для аппарата для формирования изображений для подвергания распространению в сети согласно другому варианту осуществления настоящего изобретения.

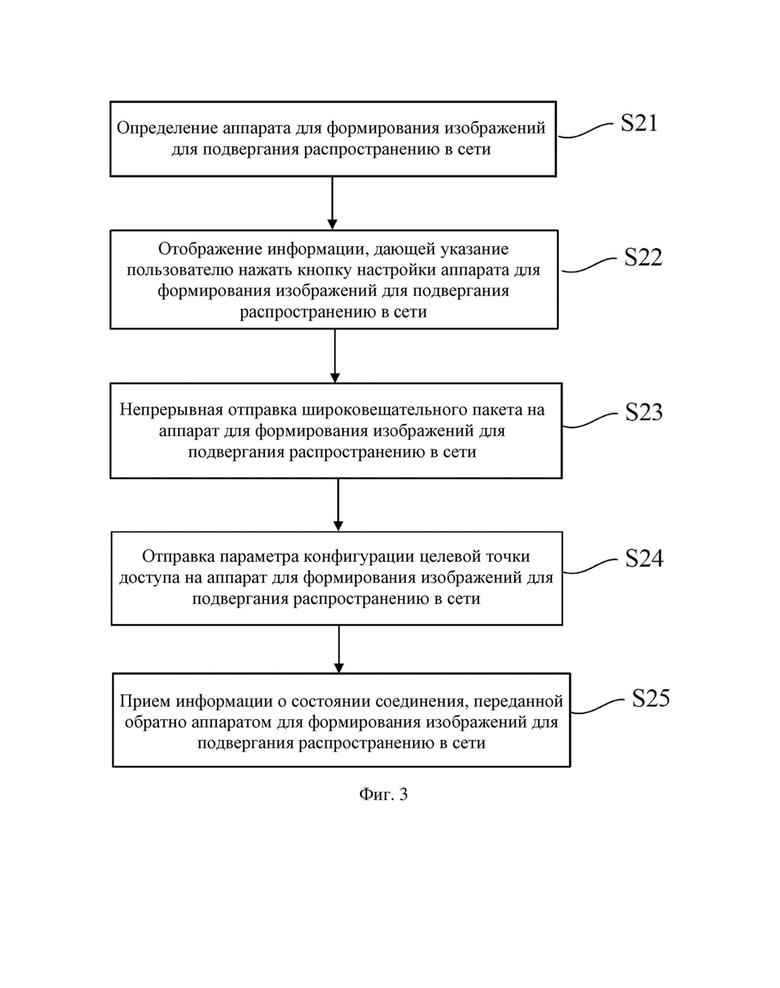

[0051] Фиг. 3 представляет собой блок-схему способа распространения в сети аппарата для формирования изображений для терминала согласно одному варианту осуществления настоящего изобретения.

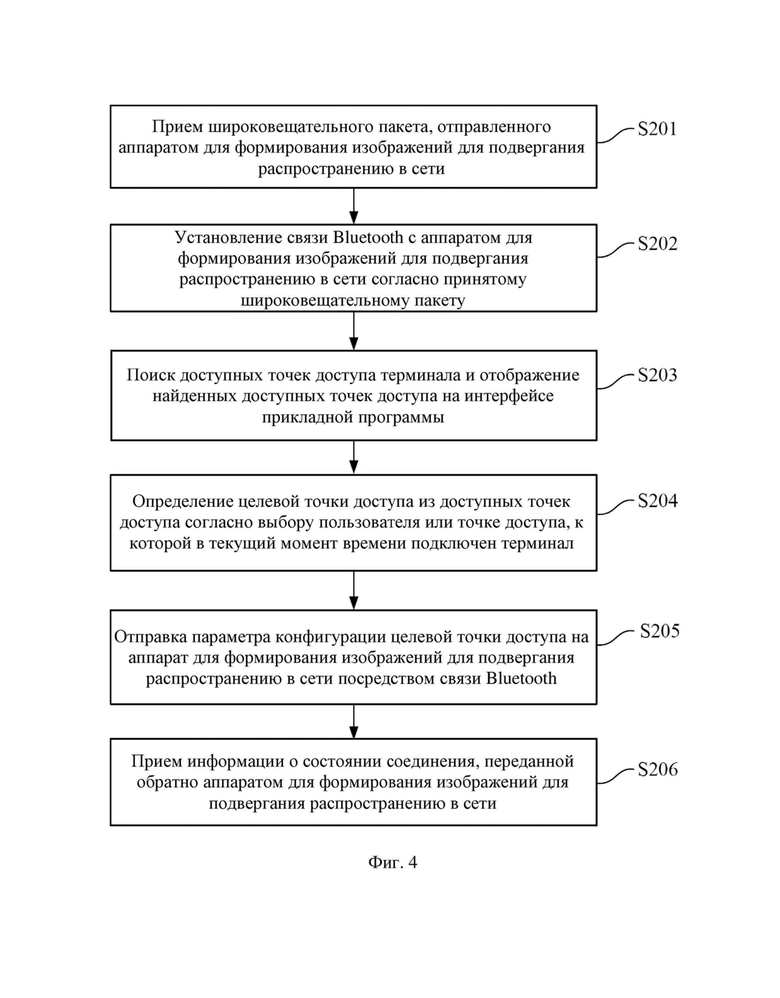

[0052] Фиг. 4 представляет собой блок-схему способа распространения в сети аппарата для формирования изображений для терминала согласно другому варианту осуществления настоящего изобретения.

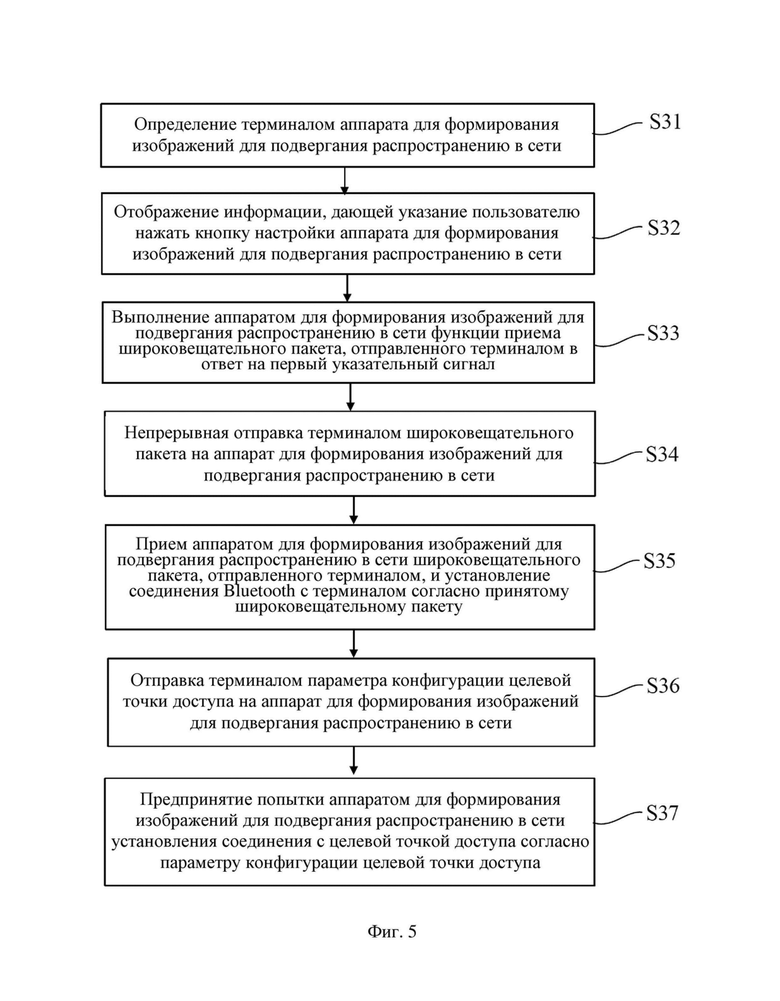

[0053] Фиг. 5 представляет собой блок-схему способа распространения в сети аппарата для формирования изображений согласно одному варианту осуществления настоящего изобретения.

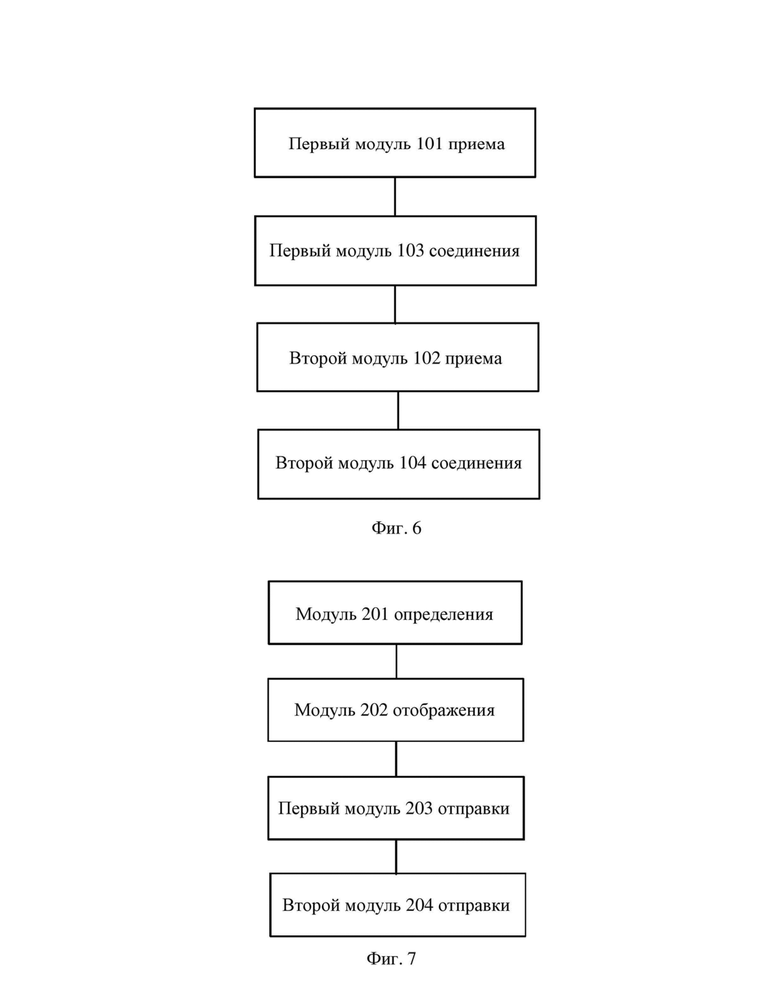

[0054] Фиг. 6 представляет собой структурную схему модулей устройства для распространения в сети аппарата для формирования изображений для аппарата для формирования изображений для подвергания распространению в сети согласно одному варианту осуществления настоящего изобретения.

[0055] Фиг. 7 представляет собой структурную схему модулей устройства для распространения в сети аппарата для формирования изображений для терминала согласно одному варианту осуществления настоящего изобретения.

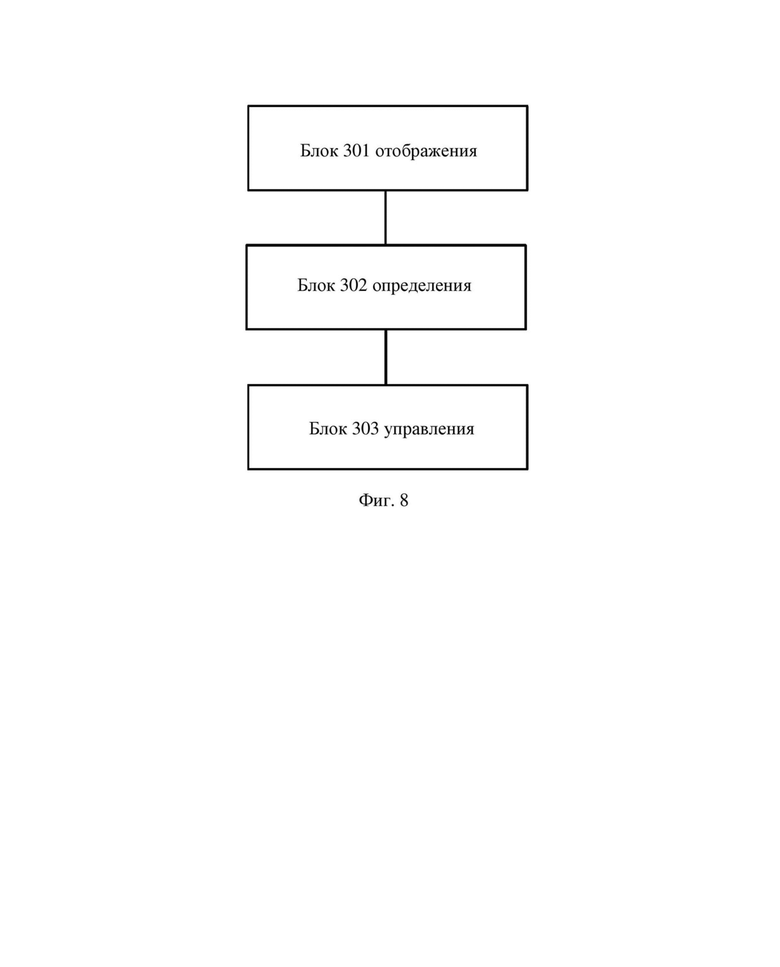

[0056] Фиг. 8 представляет собой структурную схему модулей терминала согласно одному варианту осуществления настоящего изобретения.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0057] Для того чтобы сделать цели, технические решения и преимущества вариантов осуществления настоящего изобретения яснее, настоящее изобретение будет описано более подробно с сопроводительными графическими материалами и вариантами осуществления. Следует понимать, что описанные в данном документе конкретные варианты осуществления предназначены только для пояснения настоящего изобретения, а не для ограничения настоящего изобретения.

[0058] В описании настоящего изобретения, если явно не указано и не ограничено иное, выражения «первый», «второй» и т. п. предназначены лишь для описания и не должны пониматься как указывающие или подразумевающие относительную важность. Если не описано или не указано иное, выражение «множество» относится к двум или больше, выражение «несколько» относится к двум или больше. Выражения «соединять», «прикреплять» и подобные следует понимать в широком смысле. Например, под «соединением» может подразумеваться неразъемное соединение, разъемное соединение, соединение за одно целое или электрическое соединение; оно может представлять собой непосредственное соединение или опосредованное соединение благодаря промежуточному элементу. Специалист в данной области техники сможет понять конкретные значения приведенных выше в настоящей заявке выражений в зависимости от конкретных обстоятельств.

[0059] Следует отметить, что под «соединением Bluetooth», используемом в нижеследующем описании, подразумевается двухточечное соединение, и после успешного установления соединения возможна направленная передача информации. «Широковещательная рассылка» отличается от вышеописанного «соединения Bluetooth» и относится к непрерывной отправке широковещательного пакета, который может быть принят устройствами в пределах диапазона связи, и устройства могут решать, отвечать или нет на широковещательный пакет согласно содержанию широковещательного пакета.

[0060] Как видно на фиг. 1, в варианте осуществления настоящего изобретения раскрыт способ распространения в сети аппарата для формирования изображений для аппарата для формирования изображений для подвергания распространению в сети. Аппарат для формирования изображений для подвергания распространению в сети содержит основную часть и кнопку настройки (кнопку Wifi), размещенную на основной части, и аппарат для формирования изображений для подвергания распространению в сети соединен с целевой точкой доступа (целевая точка доступа может, в качестве примера, представлять собой целевой роутер) с помощью прикладного программного обеспечения терминала, так что аппарат для формирования изображений для подвергания распространению в сети получает доступ к беспроводной сети (сети Wifi). Способ распространения в сети включает следующие этапы.

[0061] S11: выполнение функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал.

[0062] В частности, пользователь может нажимать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений для подвергания распространению в сети способен отвечать на первый указательный сигнал так, чтобы выполнять соответствующую функцию, например, с активацией функции сканирования Bluetooth, чтобы выполнять функцию приема широковещательного пакета, отправленного терминалом.

[0063] S12: установление соединения Bluetooth с терминалом согласно принятому широковещательному пакету.

[0064] В частности, при нажатии кнопки настройки аппарата для формирования изображений для подвергания распространению в сети основная часть аппарата для формирования изображений для подвергания распространению в сети способна принимать широковещательный пакет, отправленный терминалом, и устанавливать соединение Bluetooth с терминалом согласно информации в принятом широковещательном пакете. Если аппарат для формирования изображений для подвергания распространению в сети находится в состоянии бездействия, при нажатии кнопки Wifi аппарат для формирования изображений для подвергания распространению в сети может одновременно активироваться и выполнять функцию приема широковещательного пакета, отправленного терминалом. При этом широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети, и идентификационная информация содержит ID продукта (идентификатор) и серийный номер.

[0065] В необязательном варианте осуществления, только при нажатии кнопки настройки, аппарат для формирования изображений для подвергания распространению в сети активирует функции приема широковещательного пакета и установления соединения Bluetooth, что помогает снизить потребление энергии и снизить помехи. Можно понять, что режим приема с низким энергопотреблением может также быть задействован перед нажатием кнопки настройки, и другие режимы с большим энергопотреблением могут быть задействованы после нажатия кнопки настройки, что может также иметь эффект в виде снижения потребления энергии.

[0066] S13: прием параметра конфигурации целевой точки доступа, отправленного терминалом.

[0067] В частности, параметр конфигурации содержит информацию, которая может характеризовать идентификатор набора служб (SSID) целевой точки доступа, и идентификатор набора служб получают терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска. При получении идентификатора набора служб целевой точки доступа терминалом посредством поиска аппарат для формирования изображений для подвергания распространению в сети отправляет список идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети, на терминал, так что терминал способен определять, содержит ли список идентификаторов набора служб идентификатор набора служб целевой точки доступа согласно предварительно записанному параметру конфигурации целевой точки доступа, и отправлять параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети при положительном результате определения. Например, если терминал определяет, что список идентификаторов набора служб точек доступа, отправляемый обратно аппаратом для формирования изображений для подвергания распространению в сети, содержит идентификатор набора служб целевой точки доступа, терминал отправляет параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений для подвергания распространению в сети может принимать параметр конфигурации целевой точки доступа, отправленный терминалом.

[0068] При этом предварительно записанный параметр конфигурации целевой точки доступа представляет собой: SSID и пароль целевой точки доступа, которые записаны заранее в прикладное программное обеспечение терминала, и SSID может быть автоматически загружаемым Wifi, с которым был соединен терминал.

[0069] При получении идентификатора набора служб целевой точки доступа аппаратом для формирования изображений для подвергания распространению в сети посредством поиска аппарат для формирования изображений для подвергания распространению в сети отправляет список идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети, на терминал, так что терминал способен отправлять параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети на основании информации, выбранной в списке идентификаторов набора служб, и таким образом аппарат для формирования изображений для подвергания распространению в сети способен принимать параметр конфигурации целевой точки доступа, отправленный терминалом. В настоящем варианте осуществления идентификатор набора служб целевой точки доступа может быть выбран на основании списка идентификаторов набора служб, и при этом записывается соответствующий пароль, и идентификатор набора служб и пароль целевой точки доступа отправляются на аппарат для формирования изображений для подвергания распространению в сети.

[0070] Существующий аппарат для формирования изображений имеет встроенный модуль Wifi (Wifi является беспроводной сетевой технологией для беспроводного соединения устройств, соединяемых по сети, друг с другом) и может также выполнять поиск в отношении списка доступных SSID (списка идентификаторов набора служб пригодных для соединения роутеров) как терминал (например, мобильный телефон, планшет, настольный компьютер, ноутбук, носимое смарт-устройство, домашнее смарт-устройство и т. д.). Во время распространения в сети список SSID, в отношении которого может быть выполнен поиск терминалом, иногда отличается от списка SSID, в отношении которого может быть выполнен поиск аппаратом для формирования изображений. В уровне техники SSID, в отношении которого может быть выполнен поиск терминалом, отображается на прикладном программном обеспечении терминала (например, приложение для мобильного телефона, прикладная программа на компьютере, прикладная программа во встроенной системе, браузер внутри операционной или встроенной системы и т. д.), но вообще желательно, чтобы аппарат для формирования изображений был соединен с целевой точкой доступа посредством процесса распространения в сети, и терминал при этом является лишь инструментом для оказания помощи в распространении в сети. Таким образом, после введения пользователем соответствующего пароля на интерфейсе терминала иногда аппарат для формирования изображений не может найти тот же SSID из-за сигнала и других причин, что приводит к невозможности распространения в сети, что эквивалентно потере времени, потраченного пользователем на введение пароля.

[0071] В настоящем варианте осуществления параметр конфигурации целевой точки доступа отправляют на сетевой аппарат для формирования изображений для подвергания распространению в сети на основании идентификатора набора служб, выбранного в списке идентификаторов набора служб, в отношении которого проводился поиск аппаратом для формирования изображений для подвергания распространению в сети, и текущего записанного пароля целевой точки доступа, так что проблема, заключающаяся в том, что списки SSID, в отношении которых проводился поиск терминалом и аппаратом для формирования изображений для подвергания распространению в сети, являются неправильными, что приводит к трате пользовательского времени на ввод SSID и пароля, может быть решена. В этом решении терминал отображает список SSID, в отношении которого был выполнен фактический поиск аппаратом для формирования изображений для подвергания распространению в сети, и если целевая точка доступа, ожидаемая пользователем, не существует в списке SSID, пользователь проведет повторный поиск или проверку нарушения сигнала без траты дополнительного времени на ввод SSID и пароля.

[0072] S14: предпринятие попытки установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа.

[0073] S15: передача обратно информации о состоянии соединения на терминал.

[0074] В частности, информация о состоянии соединения предусматривает наличие соединения, ошибку пароля, отсутствие SSID и т. п.

[0075] S16: когда соединение между аппаратом для формирования изображений для подвергания распространению в сети и целевой точкой доступа не может быть установлено, прерывание соединения Bluetooth с терминалом.

[0076] В некоторых вариантах осуществления терминал может дополнительно отправлять возвратный сигнал запроса состояния распределения в сети на аппарат для формирования изображений для подвергания распространению в сети. Аппарат для формирования изображений содержит основную часть и контроллер, и контроллер приспособлен так, что: при приеме возвратного сигнала запроса состояния распределения в сети, отправленного терминалом, при определении того, что основная часть соединена с целевой точкой доступа, возвратный сигнал запроса состояния распределения в сети, отправленный терминалом, игнорируется, и при определении того, что основная часть не соединена с целевой точкой доступа, информация о состоянии прерывания соединения подается обратно на терминал, и после этого происходит активное прерывание соединения Bluetooth с терминалом. При этом информация о состоянии прерывания соединения предусматривает наличие соединения, ошибку пароля и отсутствие SSID.

[0077] В уровне техники, при возврате аппаратами для формирования изображений результата распространения в сети, некоторые из них передают лишь результат успеха распространения в сети и не могут передавать причину отказа распространения в сети. При этом пользователю иногда важнее знать причину отказа распространения в сети и не нужно обращать внимание на информацию об успехе распространения в сети. Таким образом, при отказе распространения в сети нужно предоставить подробную информацию об ошибке, то есть, когда аппарат для формирования изображений для подвергания распространению в сети не возвращает причину отказа, это значит, что распространение в сети является успешным, и нет нужды в дополнительной передаче данных, так что потребление энергии аппарата для формирования изображений может быть снижено в среде с высоким процентом успеха распространения в сети.

[0078] В уровне техники, при выполнении распространения в сети по Bluetooth, терминал представляет собой управляющее устройство, и аппарат для формирования изображений представляет собой управляемое устройство, при этом терминал активно соединен с аппаратом для формирования изображений. В целом управляемое устройство не может быть соединено с несколькими управляющими устройствами одного типа, то есть существуют некоторые действующие технологии, не позволяющие аппарату для формирования изображений, предназначенному для применения как управляемое устройство, соединяться с несколькими терминалами по Bluetooth, что приводит в результате к тому, что аппарат для формирования изображений не способен принимать другие данные о распространении от другого терминала во время процесса распространения в сети, что легко приводит таким образом к конфликту при соединении.

[0079] В настоящем варианте осуществления аппарат для формирования изображений для подвергания распространению в сети задан как управляющее устройство, и терминал задан как управляемое устройство, и поскольку управляющее устройство может быть соединено с несколькими управляемыми устройствами одного типа, аппарат для формирования изображений для подвергания распространению в сети может также получать дополнительную информацию от другого терминала во время процесса распространения в сети, например, аппарат для формирования изображений для подвергания распространению в сети может получать информацию предпочтительного канала Wifi, общую конфигурационную информацию аппарата для формирования изображений и подобное от мобильного телефона или компьютера с правами администратора.

[0080] На основании вышеприведенных вариантов осуществления в варианте осуществления настоящего изобретения раскрыт способ распространения в сети аппарата для формирования изображений для аппарата для формирования изображений для подвергания распространению в сети посредством сети. Как видно на фиг. 2, способ распространения в сети включает следующие этапы.

[0081] S101: выполнение функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал.

[0082] В частности, пользователь может нажимать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений для подвергания распространению в сети способен отвечать на первый указательный сигнал так, чтобы выполнять соответствующую функцию, например, с активацией функции сканирования Bluetooth, чтобы выполнять функцию приема широковещательного пакета, отправленного терминалом.

[0083] S102: установление соединения Bluetooth с терминалом согласно принятому широковещательному пакету.

[0084] В частности, при нажатии кнопки настройки аппарата для формирования изображений для подвергания распространению в сети основная часть аппарата для формирования изображений для подвергания распространению в сети способна принимать широковещательный пакет, отправленный терминалом, и устанавливать соединение Bluetooth с терминалом согласно информации в принятом широковещательном пакете.

[0085] S103: прерывание соединения Bluetooth с терминалом в ответ на второй указательный сигнал.

[0086] S104: активация функции отслеживания для приема широковещательного пакета, содержащего параметр конфигурации целевой точки доступа.

[0087] В частности, перед этапом S102 пользователь выбрал SSID целевой точки доступа, предназначенной для соединения, и также ввел соответствующий пароль. Когда аппарат для формирования изображений для подвергания распространению в сети активирует функцию отслеживания, аппарат для формирования изображений для подвергания распространению в сети способен принимать широковещательный пакет, содержащий параметр конфигурации целевой точки доступа. При этом активация функции отслеживания означает, что аппарат для формирования изображений для подвергания распространению в сети активирует функцию сканирования.

[0088] При отправке SSID и пароля широковещательным образом необходимо, чтобы аппарат для формирования изображений находился непрерывно в режиме отслеживания, а режим отслеживания характеризуется высоким потреблением энергии. Таким образом, перед подготовкой к отправке SSID и пароля терминал сначала отправляет второй указательный сигнал на аппарат для формирования изображений, чтобы дать команду аппарату для формирования изображений на прерывание соединения Bluetooth и вход в режим отслеживания Bluetooth, так что аппарат для формирования изображений готов к приему широковещательного пакета, содержащего информацию о распространении в сети, тем самым снижая потребление энергии.

[0089] В некоторых вариантах осуществления, если широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, не принимается в пределах заданного времени (например, 15 секунд), происходит отключение функции отслеживания. Энергия также будет тратиться, если аппарат для формирования изображений не смог отследить широковещательный пакет, содержащий SSID и пароль целевой точки доступа, и, таким образом, когда функция отслеживания, которая активируется на основании второго указательного сигнала, длится дольше определенного периода времени, но широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, все еще не может быть отслежен, происходит отключение функции отслеживания для сбережения энергии.

[0090] В других вариантах осуществления второй указательный сигнал может быть отправлен терминалом или может быть отправлен в форме электрического сигнала пользователем, нажимающим кнопку настройки (например, кнопку Wi-Fi) основной части аппарата для формирования изображений.

[0091] S105: прием параметра конфигурации целевой точки доступа, отправленного терминалом.

[0092] В частности, параметр конфигурации содержит информацию, которая может характеризовать идентификатор набора служб (SSID) и пароль целевой точки доступа, и идентификатор набора служб получают терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска. При получении идентификатора набора служб целевой точки доступа терминалом посредством поиска аппарат для формирования изображений для подвергания распространению в сети отправляет на терминал список идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети, так что терминал способен определять, содержит ли список идентификаторов набора служб идентификатор набора служб целевой точки доступа согласно предварительно записанному параметру конфигурации целевой точки доступа, и отправлять параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети при положительном результате определения. Например, если терминал определяет, что список идентификаторов набора служб точек доступа, отправляемый обратно аппаратом для формирования изображений для подвергания распространению в сети, содержит идентификатор набора служб целевой точки доступа, терминал отправляет параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений для подвергания распространению в сети может принимать параметр конфигурации целевой точки доступа, отправленный терминалом.

[0093] При этом предварительно записанный параметр конфигурации целевой точки доступа представляет собой: SSID и пароль целевой точки доступа, которые записаны заранее в прикладное программное обеспечение терминала, и SSID может быть автоматически загружаемым Wifi, с которым был соединен терминал.

[0094] При получении идентификатора набора служб целевой точки доступа аппаратом для формирования изображений для подвергания распространению в сети посредством поиска аппарат для формирования изображений для подвергания распространению в сети отправляет на терминал список идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети, так что терминал способен отправлять параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети на основании информации, выбранной в списке идентификаторов набора служб, так что аппарат для формирования изображений для подвергания распространению в сети способен принимать параметр конфигурации целевой точки доступа, отправленный терминалом. В настоящем варианте осуществления возможно выбрать идентификатор набора служб целевой точки доступа на основании списка идентификаторов набора служб и записать соответствующий пароль, и идентификатор набора служб и пароль целевой точки доступа отправляют на аппарат для формирования изображений для подвергания распространению в сети.

[0095] S106: предпринятие попытки установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа.

[0096] S107: передача обратно информации о состоянии соединения на терминал.

[0097] В частности, информация о состоянии соединения предусматривает наличие соединения, ошибку пароля, отсутствие SSID и т. п. Информация о состоянии соединения также называется информацией о результате распространения в сети в некоторых случаях в уровне техники.

[0098] В первом варианте осуществления передача обратно информации о состоянии соединения на терминал может, в частности, включать: прием текущего IP-адреса и номера порта широковещательной информации терминала терминалом; инициирование запроса на соединение по TCP (протокол управления передачей) аппаратом для формирования изображений с применением IP-адреса и номера порта терминала, так что терминал устанавливает соединение по TCP с аппаратом для формирования изображений после приема запроса на соединение по TCP. После установления соединения по TCP терминал принимает информацию о состоянии соединения через соединение по TCP.

[0099] Во втором варианте осуществления передача обратно информации о состоянии соединения на терминал может, в частности, включать: установление беспроводного соединения с терминалом; и получение информации о результате распространения в сети целевого аппарата посредством беспроводного соединения. Беспроводное соединение может задействовать связь ближнего действия или другие типы связи. Например, это может быть связь Bluetooth или связь Wifi-Direct.

[00100] Дополнительно, после приема информации о состоянии соединения, терминал может также отображать пользователю указательную информацию о результате распространения в сети в прикладной программе терминала. В частности, это может представлять собой: отображение пользователю информации, дающей указание пользователю наблюдать статус отображения светового сетевого сигнала целевого аппарата; или отображение пользователю аппаратной информации аппарата для формирования изображений, когда аппарат для формирования изображений успешно функционирует в сети.

[00101] На основании вышеприведенных вариантов осуществления в варианте осуществления настоящего изобретения дополнительно раскрыт способ распространения в сети аппарата для формирования изображений для терминала. Как видно на фиг. 3, способ распространения в сети включает следующие этапы.

[00102] S21: определение аппарата для формирования изображений для подвергания распространению в сети.

[00103] В частности, в отношении аппаратов для формирования изображений выполняется поиск через терминал для получения списка аппаратов для формирования изображений, и затем аппарат для формирования изображений для подвергания распространению в сети определяют на основании списка аппаратов для формирования изображений.

[00104] S22: отображение информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети.

[00105] В частности, указательная информация в виде анимации, или статического изображения, или текста, дающая указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, отображается через терминал, чтобы пользователь нажал кнопку настройки, так что аппарат для формирования изображений для подвергания распространению в сети выполняет функцию приема широковещательного пакета, отправленного терминалом.

[00106] В настоящем варианте осуществления только после нажатия кнопки настройки аппарат для формирования изображений для подвергания распространению в сети активирует функции приема широковещательного пакета и установления соединения Bluetooth, что помогает снизить потребление энергии и уменьшить помехи. И тот факт, что указательная информация в виде анимации/статического изображения/текста, дающая указание пользователю нажать кнопку настройки, задана в прикладном программном обеспечении терминала, улучшает пользовательский опыт.

[00107] S23: непрерывная отправка широковещательного пакета на аппарат для формирования изображений для подвергания распространению в сети.

[00108] В частности, после того как терминал непрерывно отправляет широковещательный пакет на аппарат для формирования изображений для подвергания распространению в сети, аппарат для формирования изображений для подвергания распространению в сети устанавливает соединение Bluetooth с терминалом согласно принятому широковещательному пакету, при этом широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети.

[00109] S24: отправка параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети.

[00110] В частности, после отправки терминалом параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети аппарат для формирования изображений для подвергания распространению в сети пытается установить соединение с целевой точкой доступа согласно параметру конфигурации целевой точки доступа, при этом терминал может отправлять SSID и пароль целевой точки доступа одновременно или раздельно через соединение Bluetooth или может отправлять SSID и пароль в пакетах через широковещательную связь Bluetooth, или может отправлять SSID и пароль побитово в соединении Bluetooth. Идентификатор набора служб целевой точки доступа получают терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска.

[00111] При получении идентификатора набора служб целевой точки доступа терминалом посредством поиска параметр конфигурации целевой точки доступа может быть записан перед этапом S22, так что терминал способен принимать записанный параметр конфигурации целевой точки доступа; и после того как терминал принимает список идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети и которые отправлены аппаратом для формирования изображений для подвергания распространению в сети, терминал определяет, содержит ли список идентификаторов набора служб идентификатор набора служб целевой точки доступа согласно предварительно записанному параметру конфигурации целевой точки доступа, и при определении того, что список идентификаторов набора служб содержит идентификатор набора служб целевой точки доступа терминал отправляет параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети.

[00112] В некоторых вариантах осуществления при получении идентификатора набора служб целевой точки доступа терминалом посредством поиска, перед этапом S22, идентификатор набора служб точки доступа, используемой в текущий момент времени терминалом, может также быть автоматически загружен в интерфейс ввода параметра конфигурации прикладной программы как целевая точка доступа. В частности, получают частоту связи Wifi аппарата для формирования изображений для подвергания распространению в сети, и если точка доступа, к которой в текущий момент времени подключен терминал, не соответствует частоте Wifi, идентификатор набора служб точки доступа, к которой в текущий момент времени подключен терминал, не будет загружен в интерфейс ввода параметра конфигурации прикладной программы; или идентификатор набора служб точки доступа, к которой в текущий момент времени подключен терминал, после удаления последовательности знаков, относящейся к частоте связи Wifi, загружается в интерфейс ввода параметра конфигурации прикладной программы как целевая точка доступа. После приема терминалом списка идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети и которые отправлены аппаратом для формирования изображений для подвергания распространению в сети, он определяет, содержит ли список идентификаторов набора служб идентификатор набора служб целевой точки доступа согласно идентификатору набора служб целевой точки доступа, и при определении того, что список идентификаторов набора служб содержит идентификатор набора служб целевой точки доступа, терминал отправляет параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети.

[00113] В некоторых вариантах осуществления при получении идентификатора набора служб целевой точки доступа терминалом посредством поиска целевая точка доступа может также быть определена из доступных точек доступа согласно пользовательскому выбору перед этапом S22. В частности, получают частоту связи Wifi аппарата для формирования изображений для подвергания распространению в сети; отображают список доступных точек доступа, в отношении которых может быть выполнен поиск терминалом; точка доступа, которая не соответствует частоте связи Wifi среди доступных точек доступа в списке задают как недоступную для выбора, и определенную точку доступа среди доступных для выбора доступных точек доступа в списке выбирают как целевую точку доступа. После приема терминалом списка идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети и которые отправлены аппаратом для формирования изображений для подвергания распространению в сети, он определяет, содержит ли список идентификаторов набора служб идентификатор набора служб целевой точки доступа согласно заданному идентификатору набора служб целевой точки доступа, и при определении того, что список идентификаторов набора служб содержит идентификатор набора служб целевой точки доступа, терминал отправляет параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети.

[00114] При получении идентификатора набора служб целевой точки доступа аппаратом для формирования изображений для подвергания распространению в сети посредством поиска пользователь не должен предварительно записывать параметр конфигурации (SSID и пароль) целевой точки доступа. В частности, после приема терминалом списка идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети и которые отправлены аппаратом для формирования изображений для подвергания распространению в сети, прикладное программное обеспечение терминала переходит к интерфейсу SSID и пароля, при этом SSID, отображаемый на интерфейсе, принадлежит списку SSID, в отношении которого был выполнен поиск аппаратом для формирования изображений, и пользователь может выбирать SSID и вводить соответствующий пароль в этот интерфейс, а затем параметр конфигурации целевой точки доступа отправляется на аппарат для формирования изображений для подвергания распространению в сети через терминал.

[00115] S25: прием информации о состоянии соединения, отправленной обратно аппаратом для формирования изображений для подвергания распространению в сети. Информация о состоянии соединения также называется информацией о результате распространения в сети в некоторых случаях в уровне техники.

[00116] В частности, после приема параметра конфигурации целевой точки доступа, отправленного терминалом, аппарат для формирования изображений для подвергания распространению в сети может предусматривать два ответа, то есть возврат конкретной информации о состоянии соединения, такой как наличие соединения, ошибка пароля, отсутствие SSID или подобное, или предположение, что распространение в сети является успешным, если аппарат для формирования изображений для подвергания распространению в сети не отвечает на протяжении более чем определенного времени.

[00117] В первом варианте осуществления прием информации о состоянии соединения, отправляемой обратно аппаратом для формирования изображений для подвергания распространению в сети, может, в частности, включать: широковещательную отправку терминалом IP-адреса и номера порта терминала на аппарат для формирования изображений; установление соединения по протоколу управления передачей (TCP) с аппаратом для формирования изображений, если сообщение-запрос на установление соединения по TCP, отправленное аппаратом для формирования изображений, принято, и снова прием информации о результате распространения в сети через соединение по TCP.

[00118] Во втором варианте осуществления прием информации о состоянии соединения, отправляемой обратно аппаратом для формирования изображений для подвергания распространению в сети, может, в частности, включать: установление терминалом беспроводного соединения с аппаратом для формирования изображений и получение информации о результате распространения в сети аппарата для формирования изображений посредством беспроводного соединения. Беспроводное соединение может задействовать связь ближнего действия или другие типы связи. Например, это может быть связь Bluetooth или связь Wifi-Direct.

[00119] В третьем варианте осуществления прием информации о состоянии соединения, отправляемой обратно аппаратом для формирования изображений для подвергания распространению в сети, может, в частности, включать: получение терминалом аппаратной идентификационной информации аппарата для формирования изображений и поиск в отношении аппарата для формирования изображений в сети точек доступа согласно аппаратной идентификационной информации аппарата для формирования изображений. Если в отношении аппарата для формирования изображений был выполнен поиск в заданное время, распространение в сети является успешным, в противном случае распространение в сети является неуспешным.

[00120] Дополнительно, после приема информации о состоянии соединения, терминал может также отображать пользователю указательную информацию о результате распространения в сети в прикладной программе терминала. В частности, это может представлять собой: отображение пользователю информации, дающей указание пользователю наблюдать статус отображения светового сетевого сигнала целевого аппарата; или отображение пользователю аппаратной информации аппарата для формирования изображений, когда аппарат для формирования изображений успешно подвергается распространению в сети.

[00121] На основании вышеприведенных вариантов осуществления в варианте осуществления настоящего изобретения дополнительно раскрыт способ распространения в сети аппарата для формирования изображений, применяемый к терминалу. Как видно на фиг. 4, способ распространения в сети включает следующие этапы.

[00122] S201: прием широковещательного пакета, отправленного аппаратом для формирования изображений для подвергания распространению в сети.

[00123] При этом широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети.

[00124] S202: установление связи Bluetooth с аппаратом для формирования изображений для подвергания распространению в сети согласно принятому широковещательному пакету.

[00125] В частности, после того как аппарат для формирования изображений для подвергания распространению в сети непрерывно отправляет широковещательный пакет на терминал, терминал устанавливает соединение Bluetooth с аппаратом для формирования изображений для подвергания распространению в сети согласно принятому широковещательному пакету.

[00126] S203: поиск доступных точек доступа терминала и отображение найденных доступных точек доступа на интерфейсе прикладной программы.

[00127] В частности, терминал выполняет поиск в отношении доступных ему точек доступа и отображает найденные доступные точки доступа на интерфейсе прикладной программы, чтобы определить целевую точку доступа из доступных точек доступа.

[00128] S204: определение целевой точки доступа из доступных точек доступа согласно точке доступа, которая выбрана пользователем или к которой в текущий момент времени подключен терминал.

[00129] В частности, при определении целевой точки доступа из доступных точек доступа согласно пользовательскому выбору получают частоту связи Wifi аппарата для формирования изображений для подвергания распространению в сети, и точку доступа, которая не соответствует частоте связи Wifi в доступных точках доступа, задают недоступной для выбора, и тогда определение целевой точки доступа происходит из пригодных для выбора доступных точек доступа. Например, если устройство печати поддерживает только частоту формата 2.4G, но мобильный телефон находит роутер с частотой формата 5G, затем SSID роутера с частотой формата 5G отображается серым цветом, и является недоступным пользователю для выбора.

[00130] При определении целевой точки доступа из доступных точек доступа согласно точке доступа, к которой в текущий момент времени подключен терминал, получают частоту связи Wifi аппарата для формирования изображений для подвергания распространению в сети, и если точка доступа, к которой в текущий момент времени подключен терминал, не соответствует частоте Wifi, идентификатор набора служб точки доступа, к которой в текущий момент времени подключен терминал, не загружается в интерфейс прикладной программы, или после удаления последовательности знаков, относящейся к частоте связи Wifi, идентификатор набора служб точки доступа, к которой в текущий момент времени подключен терминал, загружается в интерфейс ввода параметра конфигурации прикладной программы как целевая точка доступа. Например, если Wifi, к которому в текущее время подключен мобильный телефон, является частотой формата 5G, то при поддержке устройством печати лишь формата 2.4G SSID роутера 5G не будет автоматически загружен в интерфейс распространения в сети мобильного приложения.

[00131] Когда терминал не загружает автоматически идентификатор набора служб точки доступа, к которой в текущий момент времени подключен терминал, в интерфейс прикладной программы из-за того, что устройство печати не поддерживает данную частоту, терминал может отображать причину отсутствия автоматической загрузки. Например, он может отображать подсказку, например «частота сети, к которой в настоящий момент времени подключен мобильный телефон, не является частотой, поддерживаемой принтером, пожалуйста произведите повторный выбор или ручной ввод», так что пользователь проинформирован о том, почему автоматическая загрузка не может быть выполнена, а также руководство по выполнению следующей операции, чтобы избежать растерянности пользователя.

[00132] S205: отправка параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети посредством связи Bluetooth.

[00133] В частности, после отправки терминалом параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети аппарат для формирования изображений для подвергания распространению в сети пытается установить соединение с целевой точкой доступа согласно параметру конфигурации целевой точки доступа.

[00134] S206: прием информации о состоянии соединения, отправленной обратно аппаратом для формирования изображений для подвергания распространению в сети.

[00135] В частности, после приема параметра конфигурации целевой точки доступа, отправленного терминалом, аппарат для формирования изображений для подвергания распространению в сети может предусматривать два ответа, то есть возврат конкретной информации о состоянии соединения, такой как наличие соединения, ошибка пароля, отсутствие SSID или подобное, или предположение, что распространение в сети является успешным, если аппарат для формирования изображений для подвергания распространению в сети не отвечает на протяжении более чем определенного времени.

[00136] В уровне техники, если роутер имеет полосу частот стандарта 5G, предполагая что имя Wifi, заданное пользователем, выглядит как «AAA», пользователь сможет найти два SSID, т. е. AAA и AAA_5G, используя мобильный телефон. Однако, если устройство печати снабжено лишь чипом Wifi стандарта 2.4G , но не имеет чипа Wifi стандарта 5G, могут возникнуть две проблемы в процессе распространения в сети аппарата для формирования изображений для подвергания распространению в сети:

[00137] (1) После отправки пользователем информации о распространении в сети, соответствующей AAA_5G, на устройство печати, устройство печати не может быть использовано, поскольку оно не поддерживает полосу частот стандарта 5G, и распространения в сети не происходит;

[00138] (2) Существует действующая технология, которая может автоматически загружать SSID Wifi, используемого в текущий момент времени мобильным телефоном, в поле ввода SSID интерфейса распространения в сети для замены ручного ввода пользователем, и если мобильный телефон в текущий момент времени подключен к Wifi стандарта 5G, телефон после автозагрузки не сможет использовать SSID для завершения распространения в сети, приводя к ошибке распространения в сети.

[00139] В решении по настоящему варианту осуществления терминал выполняет поиск в отношении списка роутеров, доступных для самого терминала, и получает частоту Wifi, поддерживаемую устройством печати, и таким образом SSID роутера, не поддерживаемого устройством печати, отображается серым цветом, то есть является недоступным для выбора пользователем, тем самым предотвращая ошибку распространения в сети, вызываемую выбором пользователем SSID, не поддерживаемого устройством печати. Согласно настоящему варианту осуществления вероятность ошибки распространения в сети снижается, и улучшается опыт пользователя.

[00140] В другом решении настоящего варианта осуществления при обнаружении того, что Wifi, к которому в текущий момент времени подключен терминал, имеет частоту стандарта 5G, SSID точки доступа, к которой в текущий момент времени подключен терминал, не будет загружаться на интерфейс прикладной программы, предотвращая тем самым ошибку распространения в сети для пользователя; или SSID точки доступа, к которой в текущий момент времени подключен терминал, после удаления последовательности знаков 5G загружается в интерфейс ввода параметра конфигурации прикладной программы как целевая точка доступа, так что действия пользователя могут быть сохранены, и пользователь не должен выполнять вручную редактирование или переключение сети, что тем самым сокращает количество действий пользователя и улучшает опыт пользователя.

[00141] На основании вышеприведенных вариантов осуществления в варианте осуществления настоящего изобретения дополнительно раскрыт способ распространения в сети аппарата для формирования изображений. Как видно на фиг. 5, способ распространения в сети включает следующие этапы.

[00142] S31: определение терминалом аппарата для формирования изображений для подвергания распространению в сети.

[00143] В частности, пользователь может выполнять поиск для аппарата для формирования изображений в прикладном программном обеспечении (например, приложении или других прикладных программах, описанных выше, браузере и т. д.) терминала посредством Bluetooth и выбирать аппарат для формирования изображений для подвергания распространению в сети в списке найденных аппаратов для формирования изображений, так что терминал способен определять аппарат для формирования изображений для подвергания распространению в сети. При этом режим поиска такой, что терминал принимает широковещательный пакет, отправленный аппаратом для формирования изображений, с интервалами, и принятый широковещательный пакет переносит идентификатор продукта и серийный номер аппарата для формирования изображений.

[00144] S32: отображение информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети.

[00145] В частности, после записи SSID и пароля целевой точки доступа в прикладное программное обеспечение терминала выбирают кнопку «начало распространения в сети» на интерфейсе, и в это время отображается указательная информация в виде анимации/статического изображения/текста на интерфейсе терминала, чтобы дать указание пользователю нажать кнопку настройки, например, кнопку Wifi, на основной части аппарата для формирования изображений для подвергания распространению в сети с целью генерирования первого указательного сигнала.

[00146] S33: выполнение аппаратом для формирования изображений для подвергания распространению в сети функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал.

[00147] В частности, после нажатия кнопки Wifi аппарата для формирования изображений для подвергания распространению в сети аппарат для формирования изображений для подвергания распространению в сети начинает принимать широковещательный пакет и активно инициирует соединение Bluetooth с терминалом согласно информации в принятом широковещательном пакете, отправленном терминалом; в то же время, если аппарат для формирования изображений для подвергания распространению в сети находится в состоянии бездействия, при нажатии кнопки Wifi аппарат для формирования изображений для подвергания распространению в сети может одновременно переходить в активный режим и выполнять функцию приема широковещательного пакета, отправленного терминалом.

[00148] В настоящем варианте осуществления только после нажатия кнопки настройки аппарат для формирования изображений для подвергания распространению в сети начинает широковещательный прием по Bluetooth и установление соединения Bluetooth, что помогает снизить потребление энергии и уменьшить помехи; и тот факт, что указательная информация в виде анимации/статического изображения/текста, которая дает указание пользователю нажать кнопку настройки, задана в прикладном программном обеспечении терминала, улучшает опыт пользователя.

[00149] S34: непрерывная отправка терминалом широковещательного пакета на аппарат для формирования изображений для подвергания распространению в сети.

[00150] В частности, широковещательный пакет содержит идентификатор продукта и серийный номер аппарата для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений с идентификатором продукта и серийным номером активно устанавливает соединение Bluetooth с терминалом после приема широковещательного пакета.

[00151] S35: прием аппаратом для формирования изображений для подвергания распространению в сети широковещательного пакета, отправленного терминалом, и установление соединения Bluetooth с терминалом согласно принятому широковещательному пакету.

[00152] S36: отправка терминалом параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети.

[00153] В частности, терминал может отправлять SSID и пароль одновременно или раздельно через соединение Bluetooth, или может отправлять SSID и пароль пакетами через широковещательную связь Bluetooth, или может отправлять SSID и пароль побитово в соединении Bluetooth. Параметр конфигурации целевой точки доступа получают терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска.

[00154] При получении параметра конфигурации целевой точки доступа терминалом посредством поиска требуется записать параметр конфигурации потребностей целевой точки доступа перед этапом S32, и после приема терминалом списка идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети и которые отправлены аппаратом для формирования изображений для подвергания распространению в сети, он определяет, содержит ли список идентификаторов набора служб идентификатор набора служб целевой точки доступа согласно предварительно записанному параметру конфигурации целевой точки доступа; при определении того, что список идентификаторов набора служб содержит идентификатор набора служб целевой точки доступа, терминал отправляет параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети.

[00155] При этом запись записываемого параметра конфигурации целевой точки доступа перед этапом S32, в частности, представляет собой: запись SSID и пароля целевой точки доступа в прикладное программное обеспечение терминала, и SSID может быть автоматически загружаемым Wifi, к которому был подключен терминал.

[00156] При получении идентификатора набора служб целевой точки доступа аппаратом для формирования изображений для подвергания распространению в сети посредством поиска пользователь не должен предварительно записывать параметр конфигурации (SSID и пароль) целевой точки доступа. И после приема терминалом списка идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети и которые отправлены аппаратом для формирования изображений для подвергания распространению в сети, прикладное программное обеспечение терминала переходит к интерфейсу SSID и пароля, при этом SSID, отображаемый на интерфейсе, принадлежит списку SSID, в отношении которого был выполнен поиск аппаратом для формирования изображений, и пользователь может выбирать SSID целевой точки доступа и вводить соответствующий пароль в этот интерфейс, и отправлять параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети.

[00157] S37: предпринятие попытки аппаратом для формирования изображений для подвергания распространению в сети установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа.

[00158] На основании вышеприведенных вариантов осуществления в варианте осуществления настоящего изобретения дополнительно раскрыто устройство для распространения в сети аппарата для формирования изображений для аппарата для формирования изображений для подвергания распространению в сети. Как видно фиг. 6, устройство для распространения в сети содержит первый модуль 101 приема, второй модуль 102 приема, первый модуль 103 соединения и второй модуль 104 соединения. Первый модуль 101 приема приспособлен для выполнения функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал. Первый модуль 103 соединения соединен с первым модулем 101 приема и приспособлен для установления соединения Bluetooth с терминалом согласно широковещательному пакету, принятому первым модулем 101 приема. Второй модуль 102 приема приспособлен для приема параметра конфигурации целевой точки доступа, отправленного терминалом. Второй модуль 104 соединения соединен со вторым модулем 102 приема и приспособлен для установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа, принятому вторым модулем 102 приема. Параметр конфигурации содержит информацию, которая может характеризовать идентификатор набора служб, а также пароль целевой точки доступа, и идентификатор набора служб целевой точки доступа получают терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска.

[00159] Далее при получении идентификатора набора служб целевой точки доступа терминалом посредством поиска прием параметра конфигурации целевой точки доступа, отправленного терминалом, может, в частности, включать: отправку на терминал списка идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети, так что терминал способен определять, содержит ли список идентификаторов набора служб идентификатор набора служб целевой точки доступа согласно предварительно записанному параметру конфигурации целевой точки доступа, и отправлять параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети при положительном результате определения; и прием параметра конфигурации целевой точки доступа, отправленного терминалом.

[00160] Дополнительно при получении идентификатора набора служб целевой точки доступа аппаратом для формирования изображений для подвергания распространению в сети посредством поиска прием параметра конфигурации целевой точки доступа, отправленного терминалом, может, в частности, включать: отправку на терминал списка идентификаторов набора служб точек доступа, в отношении которых может быть выполнен поиск аппаратом для формирования изображений для подвергания распространению в сети, так что терминал способен отправлять параметр конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети на основании информации, выбранной в списке идентификаторов набора служб; и прием параметра конфигурации целевой точки доступа, отправленного терминалом.

[00161] Устройство для распространения в сети может дополнительно содержать: блок обратной связи, приспособленный для передачи обратно информации о состоянии соединения на терминал после установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа, при этом информация о состоянии соединения содержит наличие соединения, ошибку пароля и отсутствие идентификатора набора служб; и блок прерывания соединения, приспособленный для прерывания соединения Bluetooth с терминалом после передачи обратно информации о состоянии соединения на терминал и когда соединение между аппаратом для формирования изображений для подвергания распространению в сети и целевой точкой доступа не может быть установлено. Аппарат для распространения в сети может дополнительно содержать третий модуль приема, приспособленный для прерывания соединения Bluetooth с терминалом в ответ на второй указательный сигнал; модуль активации отслеживания, приспособленный для активации функции отслеживания, при этом функция отслеживания приспособлена для приема широковещательного пакета, содержащего параметр конфигурации целевой точки доступа; и модуль отключения отслеживания, приспособленный для отключения функции отслеживания, когда широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, не принимается на протяжении заданного времени.

[00162] На основании вышеприведенных вариантов осуществления в варианте осуществления настоящего изобретения дополнительно раскрыто устройство для распространения в сети аппарата для формирования изображений для терминала. Как видно на фиг. 7, устройство для распространения в сети содержит модуль 201 определения, модуль 202 отображения, первый модуль 203 отправки и второй модуль 204 отправки. Модуль 201 определения приспособлен для определения аппарата для формирования изображений для подвергания распространению в сети, модуль 202 отображения приспособлен для отображения информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, при этом первый модуль 203 отправки приспособлен для непрерывной отправки широковещательного пакета на аппарат для формирования изображений для подвергания распространению в сети, и второй модуль отправки 204 приспособлен для отправки параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети. При этом широковещательный пакет содержит идентификатор продукта и серийный номер аппарата для формирования изображений для подвергания распространению в сети. Модуль определения может быть приспособлен для выполнения поиска в отношении аппаратов для формирования изображений для получения списка аппаратов для формирования изображений и определения аппарата для формирования изображений для подвергания распространению в сети на основании выбора пользователя в списке аппаратов для формирования изображений. Устройство для распространения в сети может дополнительно содержать модуль приема параметра конфигурации, приспособленный для приема записанного параметра конфигурации целевой точки доступа при получении идентификатора набора служб целевой точки доступа терминалом посредством поиска и перед отображением информации, которая дает указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети.

[00163] На основании вышеприведенных вариантов осуществления в варианте осуществления настоящего изобретения дополнительно раскрыт терминал. Как видно на фиг. 8, терминал содержит блок 301 отображения, блок 302 определения и блок 303 управления. Блок 301 отображения приспособлен для отображения информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети. Блок 302 определения приспособлен для определения того, принимает ли аппарат для формирования изображений для подвергания распространению в сети широковещательный пакет от терминала. Блок 303 управления соединен с блоком 302 определения и приспособлен для остановки отображения информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, когда блок 302 определения определяет прием широковещательного пакета от терминала.

[00164] Например, если блок 301 отображения принимает сигнал, характеризующий начало распространения в сети, отображается указательная анимация (которая также может быть статическим изображением или текстовой указательной информацией для указания), и указательная анимация используется для того, чтобы дать указание пользователю нажать кнопку Wifi основной части аппарата для формирования изображений для подвергания распространению в сети. При нажатии кнопки Wifi и определении блоком 302 определения того, что аппарат для формирования изображений для подвергания распространению в сети принял широковещательный пакет от терминала, блок 303 управления принимает решение не отображать указательную анимацию, например, о переходе на следующий этап; или заменить указательную анимацию другим указательным изображением, тем самым уменьшая растерянность пользователя во время распространения в сети и улучшая опыт пользователя.

[00165] На основании вышеприведенных вариантов осуществления в варианте осуществления настоящего изобретения дополнительно раскрыт машиночитаемый носитель данных, содержащий хранимую в нем программу, и при исполнении программы аппарат, в котором расположен носитель данных, находится под управлением для исполнения вышеупомянутого способа распространения в сети.

[00166] Аппарат для формирования изображений предусматривает, но без ограничения: принтер, копировальный аппарат, факсимильный аппарат, сканер и многофункциональное устройство, сочетающее функции печати, копирования, передачи по факсу, сканирования и подобного, и функциями которого являются печать изображения или текста на носителе для отображения.

[00167] Вышеприведенное описание является лишь предпочтительными вариантами осуществления настоящего изобретения, но объем правовой охраны настоящего изобретения этим не ограничивается. Любые изменения или замены, которые могут быть легко задуманы любым специалистом в данной области в рамках технического объема, раскрытого в настоящей заявке, должны попадать в рамки объема правовой охраны настоящего изобретения. Следовательно, объем правовой охраны настоящего изобретения должен соответствовать объему правовой охраны формулы изобретения.

Изобретение относится к области формирования изображений. Технический результат заключается в снижении потребления энергии и уменьшении помех. Такой результат достигается за счет выполнения функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал, установления соединения Bluetooth с терминалом согласно принятому широковещательному пакету, приема параметра конфигурации целевой точки доступа, отправленного терминалом, и установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа. Аппарат для формирования изображений активирует функцию сканирования Bluetooth только после ответа на первый указательный сигнал. 6 н. и 6 з.п. ф-лы, 8 ил.

1. Способ распространения в сети аппарата для формирования изображений, применяемый к аппарату для формирования изображений для подвергания распространению в сети, включающий:

выполнение функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал, причем широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети;

установление соединения Bluetooth с терминалом согласно принятому широковещательному пакету;

прием параметра конфигурации целевой точки доступа, отправленного терминалом, причем параметр конфигурации содержит информацию, которая может характеризовать идентификатор набора служб целевой точки доступа, и идентификатор набора служб целевой точки доступа получают терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска; и

установление соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа;

причем перед приемом параметра конфигурации целевой точки доступа, отправленного терминалом, способ распространения в сети дополнительно включает:

прерывание соединения Bluetooth с терминалом в ответ на второй указательный сигнал; и

активацию функции отслеживания для приема широковещательного пакета, содержащего параметр конфигурации целевой точки доступа;

причем если широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, не принимается в пределах заданного времени, происходит отключение функции отслеживания.

2. Способ распространения в сети по п. 1, отличающийся тем, что первый указательный сигнал инициируют путем нажатия кнопки настройки аппарата для формирования изображений для подвергания распространению в сети.

3. Способ распространения в сети по п. 1, отличающийся тем, что после установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа способ распространения в сети дополнительно включает:

передачу обратно информации о состоянии соединения на терминал, причем информация о состоянии соединения предусматривает наличие соединения, ошибку пароля и отсутствие идентификатора набора служб;

причем после передачи обратно информации о состоянии соединения на терминал способ распространения в сети дополнительно включает:

когда соединение между аппаратом для формирования изображений для подвергания распространению в сети и целевой точкой доступа не может быть установлено, прерывание соединения Bluetooth с терминалом.

4. Способ распространения в сети аппарата для формирования изображений, применяемый к терминалу, включающий:

определение аппарата для формирования изображений для подвергания распространению в сети;

отображение информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, так что после нажатия пользователем кнопки настройки согласно информации аппарат для формирования изображений для подвергания распространению в сети выполняет функцию приема широковещательного пакета, отправленного терминалом;

непрерывную отправку широковещательного пакета на аппарат для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений для подвергания распространению в сети способен устанавливать соединение Bluetooth с терминалом согласно принятому широковещательному пакету, причем широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети; и

отправку параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети, так что аппарат для формирования изображений для подвергания распространению в сети способен устанавливать соединение с целевой точкой доступа согласно параметру конфигурации целевой точки доступа, причем параметр конфигурации целевой точки доступа содержит идентификатор набора служб, полученный терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска;

причем перед отправкой параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети терминал отправляет второй указательный сигнал на аппарат для формирования изображений для подвергания распространению в сети для указания аппарату для формирования изображений для подвергания распространению в сети прервать соединение Bluetooth и включить функцию отслеживания,

причем если широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, не принимается аппаратом для формирования изображений для подвергания распространению в сети, в пределах заданного времени происходит отключение функции отслеживания.

5. Способ распространения в сети по п. 4, отличающийся тем, что при получении идентификатора набора служб целевой точки доступа терминалом посредством поиска, перед отображением информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, способ распространения в сети дополнительно включает:

автоматическую загрузку идентификатора набора служб точки доступа, к которой в текущий момент времени подключен терминал, в интерфейс ввода параметра конфигурации прикладной программы.

6. Способ распространения в сети по п. 5, отличающийся тем, что дополнительно включает:

получение частоты связи Wi-Fi аппарата для формирования изображений для подвергания распространению в сети, и если точка доступа, к которой в текущий момент времени подключен терминал, не соответствует частоте связи Wi-Fi, то

невыполнение загрузки идентификатора набора служб точки доступа, к которой в текущий момент времени подключен терминал, в интерфейс ввода параметра конфигурации приложения; или

после удаления последовательности знаков, относящейся к частоте связи Wi-Fi, загрузку идентификатора набора служб точки доступа, к которой в текущий момент времени подключен терминал, в интерфейс ввода параметра конфигурации прикладной программы.

7. Способ распространения в сети по п. 4, отличающийся тем, что при получении идентификатора набора служб целевой точки доступа терминалом посредством поиска, перед отображением информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, способ распространения в сети дополнительно включает:

получение частоты связи Wi-Fi аппарата для формирования изображений для подвергания распространению в сети;

отображение списка доступных точек доступа, в отношении которых можно выполнить поиск терминалом; и

задание точки доступа, которая не соответствует частоте связи Wi-Fi, как недоступной для выбора среди доступных точек доступа в списке.

8. Способ распространения в сети аппарата для формирования изображений, включающий:

определение терминалом аппарата для формирования изображений для подвергания распространению в сети;

отображение информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, так что пользователь может нажать кнопку настройки согласно информации для генерирования первого указательного сигнала;

выполнение аппаратом для формирования изображений для подвергания распространению в сети функции приема широковещательного пакета, отправленного терминалом в ответ на первый указательный сигнал;

непрерывную отправку терминалом широковещательного пакета на аппарат для формирования изображений для подвергания распространению в сети, причем широковещательный пакет содержит идентификационную информацию аппарата для формирования изображений для подвергания распространению в сети;

прием аппаратом для формирования изображений для подвергания распространению в сети широковещательного пакета, отправленного терминалом, и установление соединения Bluetooth с терминалом согласно принятому широковещательному пакету;

отправку терминалом параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети, причем параметр конфигурации содержит информацию, которая может характеризовать идентификатор набора служб целевой точки доступа, и идентификатор набора служб целевой точки доступа получают терминалом или аппаратом для формирования изображений для подвергания распространению в сети посредством поиска; и

предпринятие попытки аппаратом для формирования изображений для подвергания распространению в сети установления соединения с целевой точкой доступа согласно параметру конфигурации целевой точки доступа;

причем перед отправкой параметра конфигурации целевой точки доступа на аппарат для формирования изображений для подвергания распространению в сети терминал отправляет второй указательный сигнал на аппарат для формирования изображений для подвергания распространению в сети; и

аппарат для формирования изображений для подвергания распространению в сети прерывает соединение Bluetooth с терминалом в ответ на второй указательный сигнал и включает функцию отслеживания для приема широковещательного пакета, содержащего параметр конфигурации целевой точки доступа,

причем если широковещательный пакет, содержащий параметр конфигурации целевой точки доступа, не принимается в пределах заданного времени, происходит отключение функции отслеживания.

9. Способ распространения в сети по п. 8, отличающийся тем, что после отображения информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети, способ распространения в сети дополнительно включает:

определение терминалом того, принимает ли аппарат для формирования изображений для подвергания распространению в сети широковещательный пакет от терминала; и

прекращение отображения информации, дающей указание пользователю нажать кнопку настройки аппарата для формирования изображений для подвергания распространению в сети при принятии широковещательного пакета от терминала.

10. Машиночитаемый носитель данных, содержащий программу, хранимую на нем, причем при исполнении программы аппарат, в котором расположен носитель данных, находится под управлением для исполнения способа по любому из пп. 1-3.

11. Машиночитаемый носитель данных, содержащий программу, хранимую на нем, причем при исполнении программы аппарат, в котором расположен носитель данных, находится под управлением для исполнения способа по любому из пп. 4-7.

12. Машиночитаемый носитель данных, содержащий программу, хранимую на нем, причем при исполнении программы аппарат, в котором расположен носитель данных, находится под управлением для исполнения способа по п. 8 или 9.
