ПРОТИВООСКОЛОЧНЫЙ МОДУЛЬ К ПЛИТНИКУ Российский патент 2025 года по МПК F41H1/02

Заявляемое изобретение предназначено для применения в качестве противоосколочной и противопулевой (бронезащита) защиты воина, прежде всего для штурмовых подразделений.

Из уровня техники известны противоосколочные майки, используемые отдельно:

(https://i.ebayimg.com/images/g/2xkAAOSwHIlZuzLO/s-l400.jpg, https://i.ebayimg.com/images/g/2V8AAOSw-~NbS5-J/s-l1600.jpg,

https://ae04.alicdn.com/kf/HTB17Wq3LFXXXXaPXpXXq6xXFXXXn.jpg).

Известны плитники (бронежилеты) с противопульными плитами, используемые как с противоосколочными майками, так и отдельно. Известны штурмовые бронежилеты: штурмовой бронежилет «Гвардеец -5» (https://bronegilet.ru/bronezhilet/gvardeec-5). бронежилет БТЖ-1 «Штурмовой» с баллистическим пакетом БР2 + Бронеплиты БР5 (https://bronetorg.ru/product/bronezhilet-shturmovoj-br2-v-komplekte-s-plitami-br5).

Современные боевые действия характеризуются тем, что существенно возрастает использование кассетных осколочных снарядов, для защиты от которых требуется надежное снаряжение воина, включающее сочетание противоосколочной защиты с плитниками с максимально возможным облегчением веса снаряжения и обеспечением высокой мобильности воина.

Проблема заключается в следующем. Воин (штурмовик), идя в бой, старается максимально облегчить свою индивидуальную бронезащиты. Известным образом эта проблема решается путем снятия шейно-плечевого противоосколочного модуля, в результате чего улучшается подвижность, но открываются жизненно важные зоны (шея, плечи, ключица). Заявляемый противоосколочный модуль позволяет уменьшить вес бронежилета, не раскрывая эти зоны.

Проблема также заключается в том, что помимо снятия шейно-плечевого модуля вес известного бронеснаряжения приходится на плечи штурмовика, в результате чего его боевая активность снижается и во времени, причем, чем дольше, тем больше.

Заявляемый противоосколочный модуль и плитник к нему решают эти проблемы. Испытания в боевых условиях показали, что штурмовик в заявленном модуле практически не чувствует нагрузку на плечи и поясничную зону, что будет показано и пояснено ниже.

Техническая задача заявляемого изобретения заключается в создании противоосколочного модуля, который соединяется с плитником, имеющим противопулевую защиту (бронеплиты), образуя единый комплект. Оба составляющих этого комплекта имеют соответствующие друг другу зоны сопряжения (контакта) по контурам и имеющие в качестве элементов крепления липучки велкро.

Известна комбинация с использованием противоосколочной майки и бронежилета (патент РФ на промышленный образец № 140869 «Бронежилет модульный», приоритет 25.08.2024, опубл. 05.03.2024 г.), автор и правообладатель патента является автором и заявителем по настоящей заявке на изобретение. В патенте используется противоосколочная майка «грудь-спина», устанавливаемая вовнутрь бронежилета. При этом шейно-плечевой модуль подстегивается (монтируется) к плечевым лямкам бронежилета с перехлестом грудной и спинной частей майки в плечевых зонах. Такое крепление приводит к некоторому увеличению веса комплекта и к снижению мобильности.

Преимущества заявляемого изобретения перед дизайнерским решением по вышеуказанному патенту:

1) уменьшается вес комплекта за счет использования пластиковых пластин с велкро в зонах установки бронеплит плитника, т.к. бронеплита выполняет функцию противоосколочной и противопулевой защиты и под ней не нужна отдельная противоосколочная защита. Таким образом, существенно снижается вес изделия: в представленном варианте снижение веса противоосколочного модуля составляет около 1840 г, т.е. по 940 г в грудной и спинной секциях.

2) важнейшим фактором заявляемого изобретения является то, что за счет противоосколочных боковых экранов, находящихся на грудной и спинной секции противоосколочного модуля, после одевания плитника и затягивании его пояса, происходит плотный охват тела воина в поясной зоне, в результате чего нагрузка от веса комплекта переносится с плеч на поясную зону воина, т.е. в зону центра тяжести веса человека, благодаря чему существенно разгружаются мышцы спины, что особенно сказывается при частых наклонах тела вперед в течение суток. Испытания показали, что в отличие от традиционных плитников с основной нагрузкой на плечи, в заявляемом изобретении спина в течение боевого дня существенно разгружается, что является важным положительным моментом при ежедневном ношении заявляемого противоосколочного модуля к плитнику. Этот фактор разгрузки, как показали испытания, хорошо работает при использовании одного модуля с плитником для мужчин для широкого диапазона размеров одежды – от 50-го до 60-го размеров;

3) улучшается мобильность воина при движении головой со шлемом (вперед- назад, влево-вправо) за счет модельного раскроя шейно-плечевой зоны (оптимальный раскрой и подгон контуров переднего и заднего шейных противоосколочных экранов). Кроме того, воин получает защиту большей площади поверхности в этой зоне;

4) заявляемый модуль к плитнику может быть использован не только с плитником, приведенным в заявке в качестве одного из вариантов исполнения, но и с другими плитниками, имеющими средства крепления велкро с внутренней стороны плитника.

Технический результат заключается в создании комплекта бронезащиты «противоосколочный модуль – плитник», позволяющего уменьшить вес противоосколочного модуля за счет исключения зон противоосколочной защиты под бронеплитами, обеспечить надежное поясное закрепление плитника на противоосколочном модуле за счет плотного охвата тела воина боковыми гибкими панелями и затяжкой их поясом плитника, приводящее к переносу основного веса комплекта с плеч на поясную зону воина, т.е. в зону центра тяжести веса человека, благодаря чему существенно разгружаются мышцы спины, что особенно положительно сказывается при частых наклонах тела воина вперед в течение боевого дня.

Другой технический результат заключается в улучшении мобильности воина при движении головой со шлемом (вперед-назад, влево-вправо) за счет модельного раскроя шейно-плечевой зоны (оптимальный раскрой и подгон контуров переднего и заднего шейных противоосколочных экранов). Кроме того, воин получает защиту большей площади поверхности в этой зоне.

Технические результаты достигаются созданием противоосколочного модуля к плитнику, состоящего из трех секций: грудной, плечевой и спинной секции, при этом:

а) грудная секция состоит из грудной платформы, изготовленной из пластикового экрана, к которому на всю его поверхность пришиты с двух сторон липучки велкро, на которые прикреплены: нижний экран, левый и правый противоосколочные экраны, сверху – передний шейный противоосколочный экран и сборочный узел, а изнутри грудной секции – климатико-амортизационный подпор;

б) плечевая секция состоит из плечевого противоосколочного экрана с чехлом к нему, включающую:

- заднюю часть, закрывающую верхнюю часть спины воина,

- плечевую часть в виде расходящихся от задней части вперед полос, закрывающих плечи воина,

- переднюю часть в виде продолжающихся плечевых широких полос, опускающихся спереди на верхнюю часть груди воина, при этом широкие полосы спереди на концах имеют конфигурацию с раздвоением каждой из них на два конца: продленный в горизонтальном направлении и продленный вниз,

- низ задней части имеет контур с горизонтальным отрезком посредине и расходящимися от него под углом отрезками, которые повторяют контур верхней части бронеплиты плитника, по бокам низа задней части сформированы два выступающих вниз участка контура чехла,

причем плечевая секция имеет нашитые на чехол липучки велкро для крепления следующих элементов противоосколочного модуля:

- центральная пластина и боковые лямки, выступающие в нижнем проеме задней части плечевой секции – для крепления задней секции,

- полоса велкро, нашитая сзади на лицевую заднюю поверхность – для крепление заднего шейного противоосколочного экрана,

- липучка велкро и стропа. нашитые на широких полосах в зоне плеч – для крепления плечевой капы,

в) спинная секция состоит из спинной платформы, изготовленной из пластикового экрана, к которому на всю его поверхность пришиты с двух сторон липучки велкро, на которые прикреплены левый и правый противоосколочные экраны, а изнутри - климатико -амортизационный подпор.

Кроме того, противоосколочный модуль к плитнику характеризуется тем, что:

- чехлы боковых противоосколочных экранов грудной и спинной секций изготавливаются из 100% нейлона, чехлы имеет текстильные планки, на которые пришиты с двух сторон липучки велкро, позволяющие зафиксировать чехол на грудной платформе,

- чехол плечевого противоосколочного экрана изготавливается из 100% нейлона, подкладочной ткани таффета и поролона.

Кроме того, противоосколочный модуль к плитнику характеризуется тем, что:

- плечевые климатико-амортизационные подпоры (КАПы) с наружной стороны изготовлены из нейлона, с внутренней стороны – трикотажная сетка (сетка Air mesh) и этиленвинилацетат (ЭВА).

- монтажные стропы изготовлены из стропы со 100% нейлон,

- шлевки для фиксации защитного модуля предплечья изготовлены из пластика – ацеталь,

- монтажные лямки заднего шейного противоосколочного экрана изготовлены из стропы со 100% нейлона,

- монтажная текстильная планка заднего шейного противоосколочного экрана изготовлена из 100 % нейлона с пришитой липучкой велкро.

- сборочный узел крепления переднего шейного противоосколочного экрана изготовлен из стропы со 100% нейлона, на концы которого пришивается с двух сторон липучка велкро.

Кроме того, противоосколочный модуль к плитнику характеризуется тем, что плитник, по меньшей мере, состоит из грудной и спинной панелей в виде чехлов, соединенных сверху плечевыми лямками, а снизу камербандами, грудная и спинная панели имеют бронеплиты, а камербанд – противоосколочные элементы, при этом на внутренних сторонах передней и задней панелей плитника имеются элементы крепления велкро, ответные элементам крепления велкро на внутренних поверхностях пластиковых экранов противоосколочного модуля.

Заявляемое изобретение представлено на фигурах:

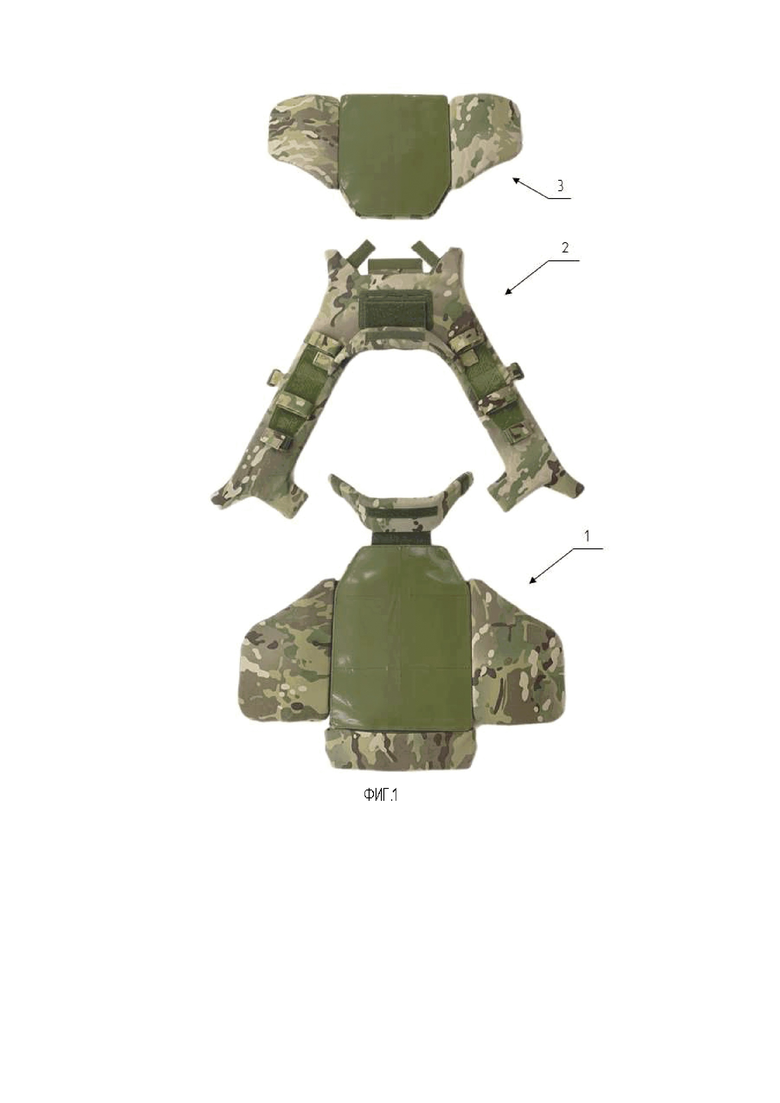

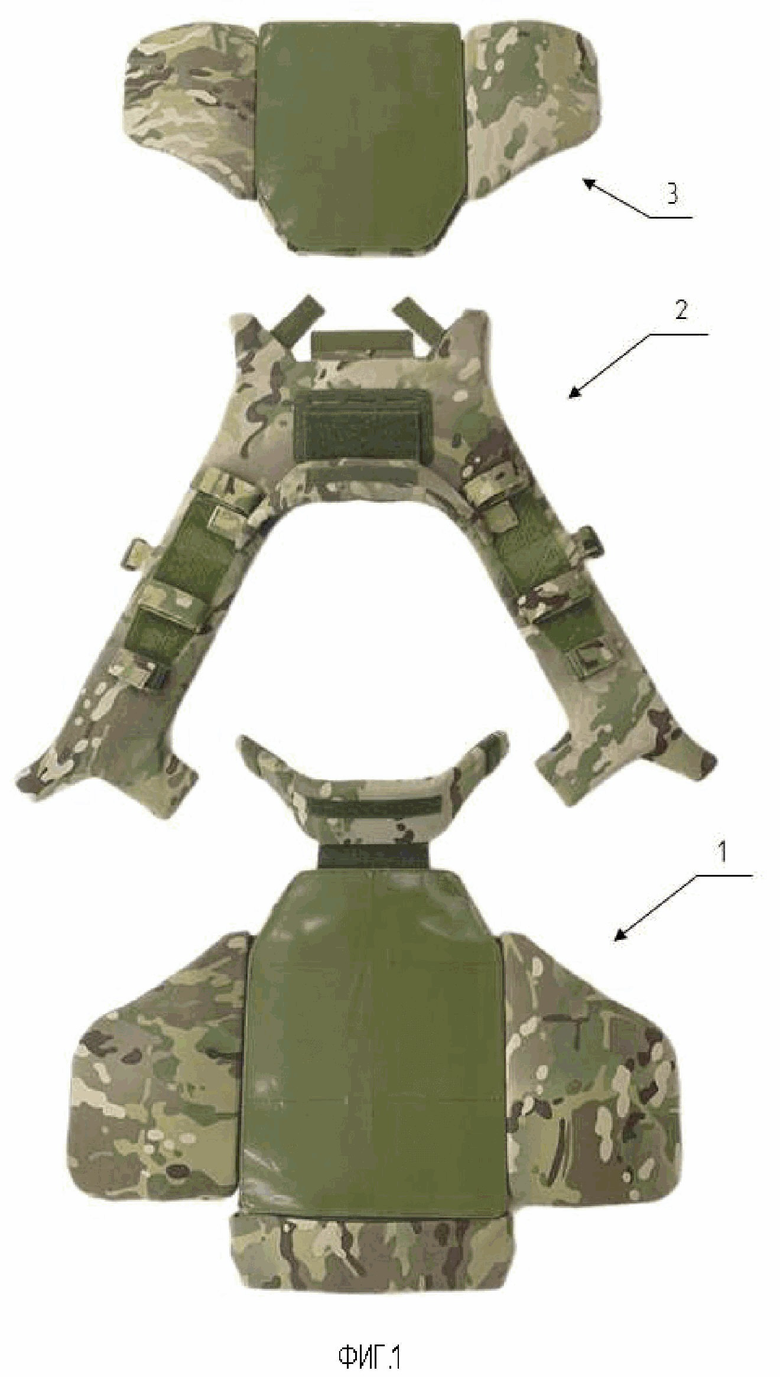

Фиг. 1 – три секции противоосколочного модуля, вид снаружи;

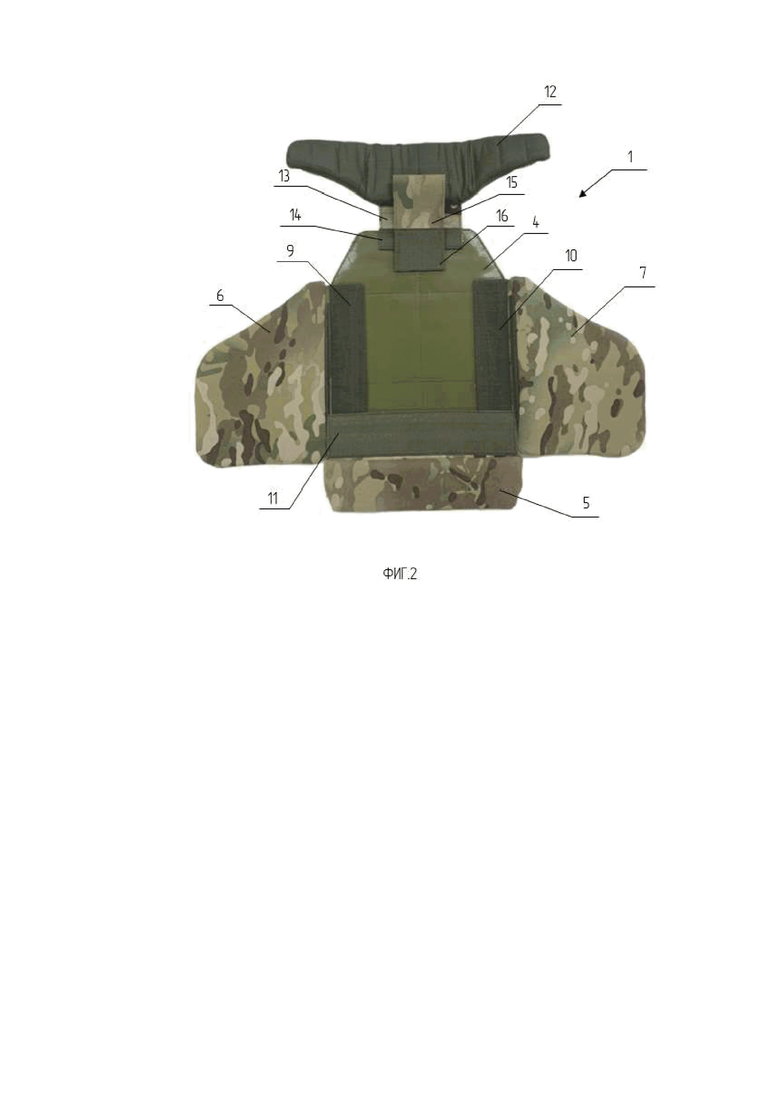

Фиг. 2 – грудная секция, вид изнутри, без КАПа;

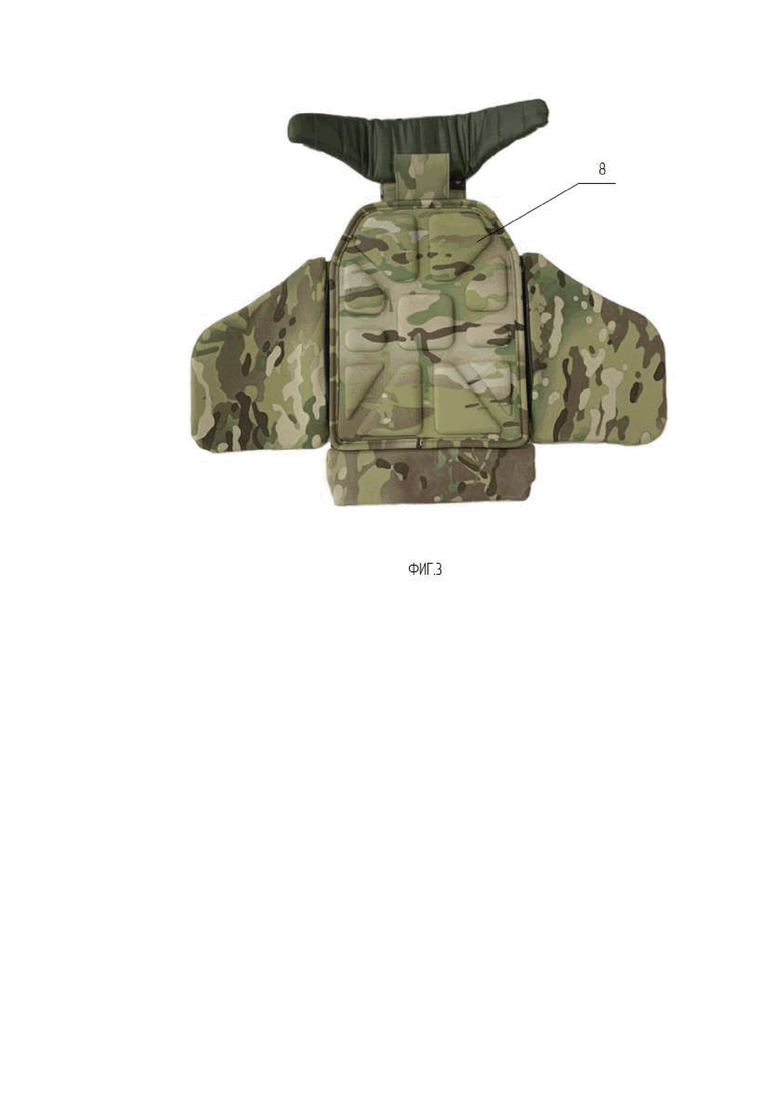

Фиг. 3 – грудная секция, вид изнутри, с КАПом;

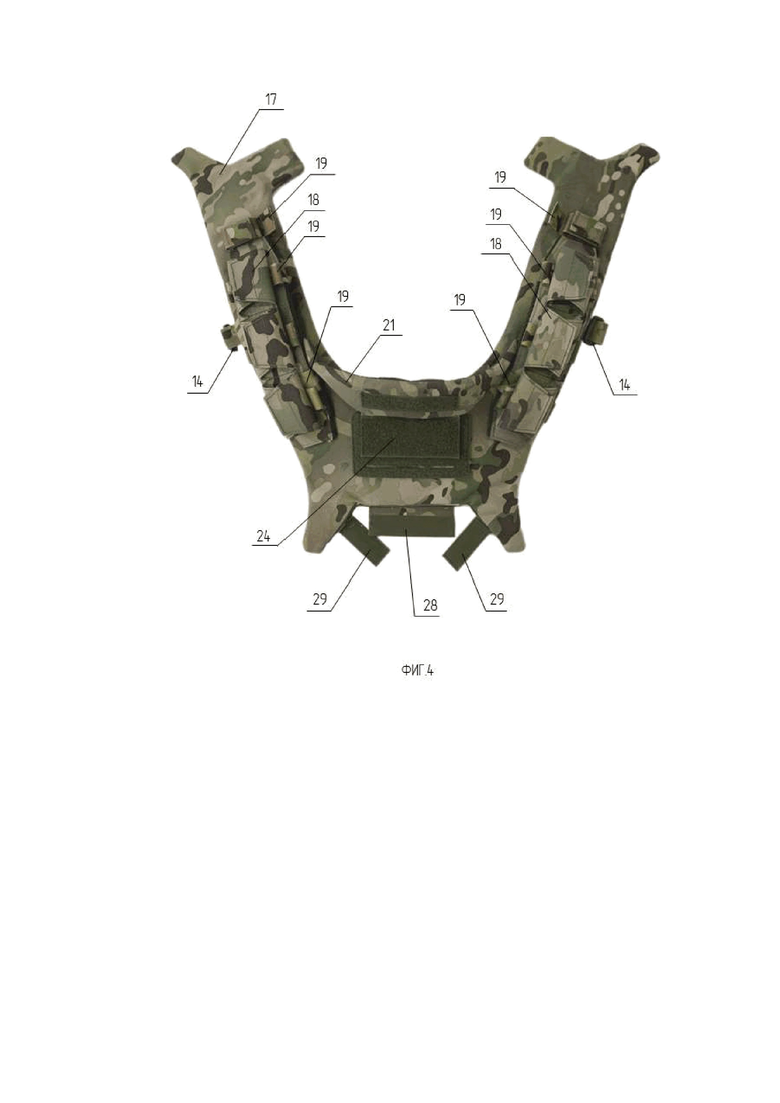

Фиг. 4 – плечевая секция с плечевыми КАПами и задним шейным противоосколочным экраном, вид снаружи;

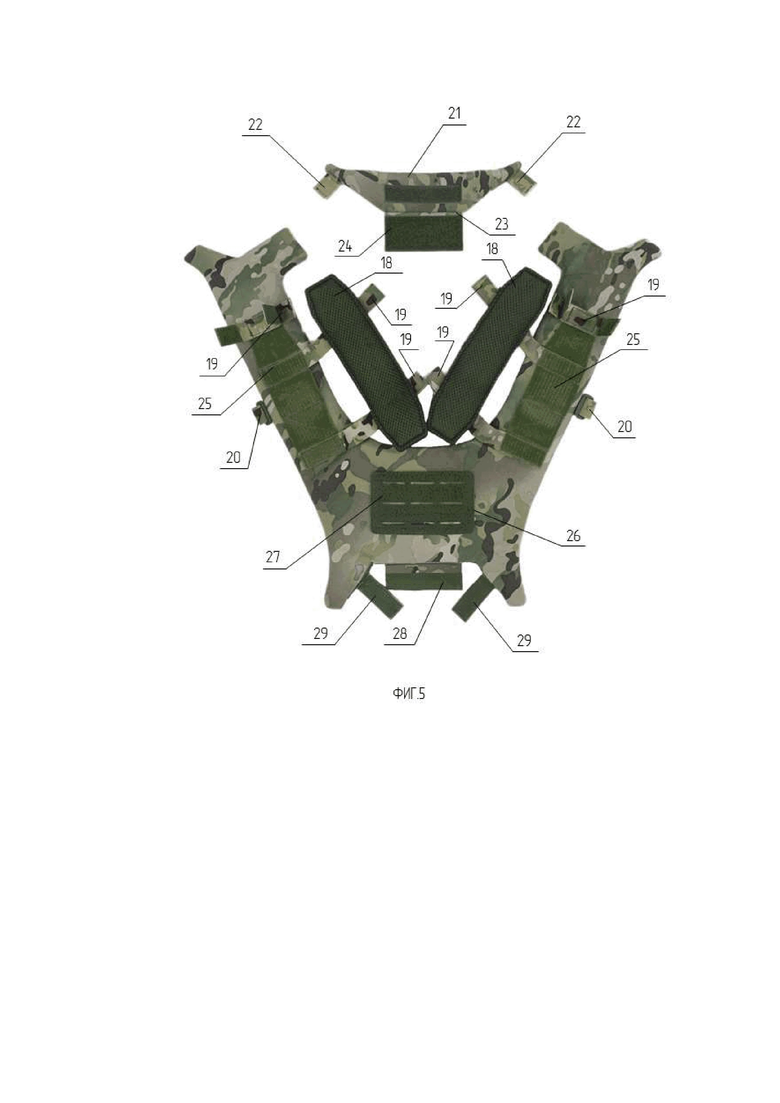

Фиг. 5 – плечевая секция в разобранном виде;

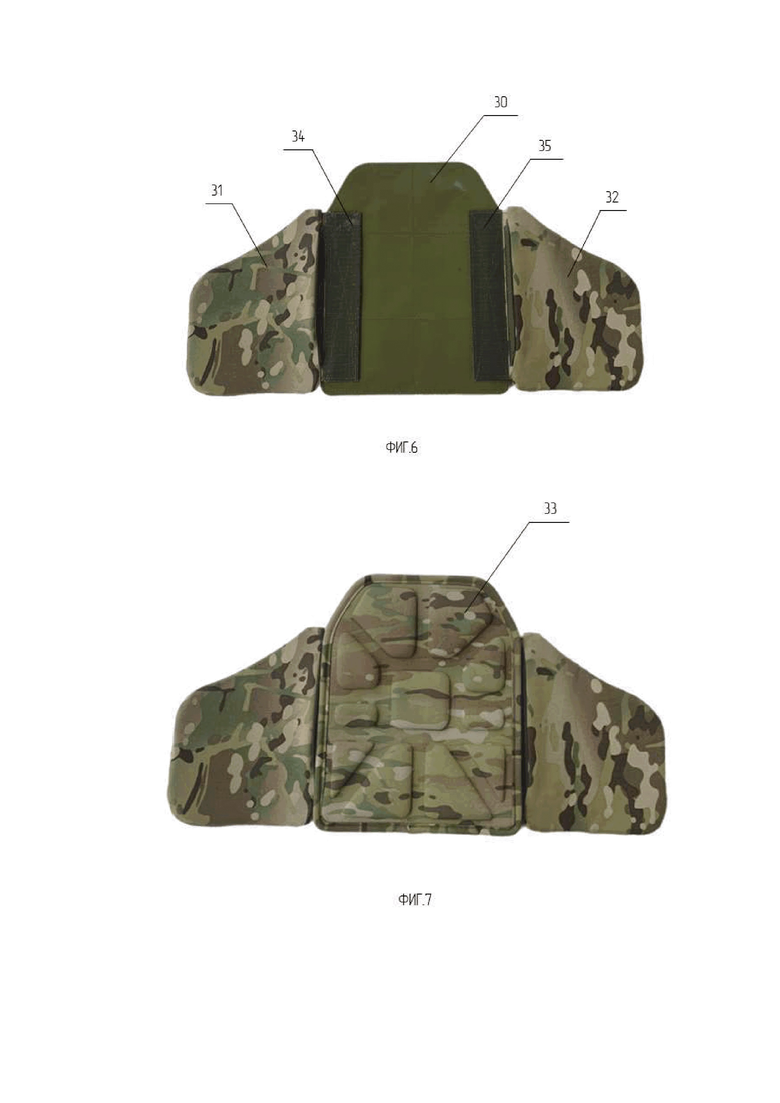

Фиг. 6 – спинная секция, вид изнутри;

Фиг. 7 – спинная секция с КАПом, вид изнутри;

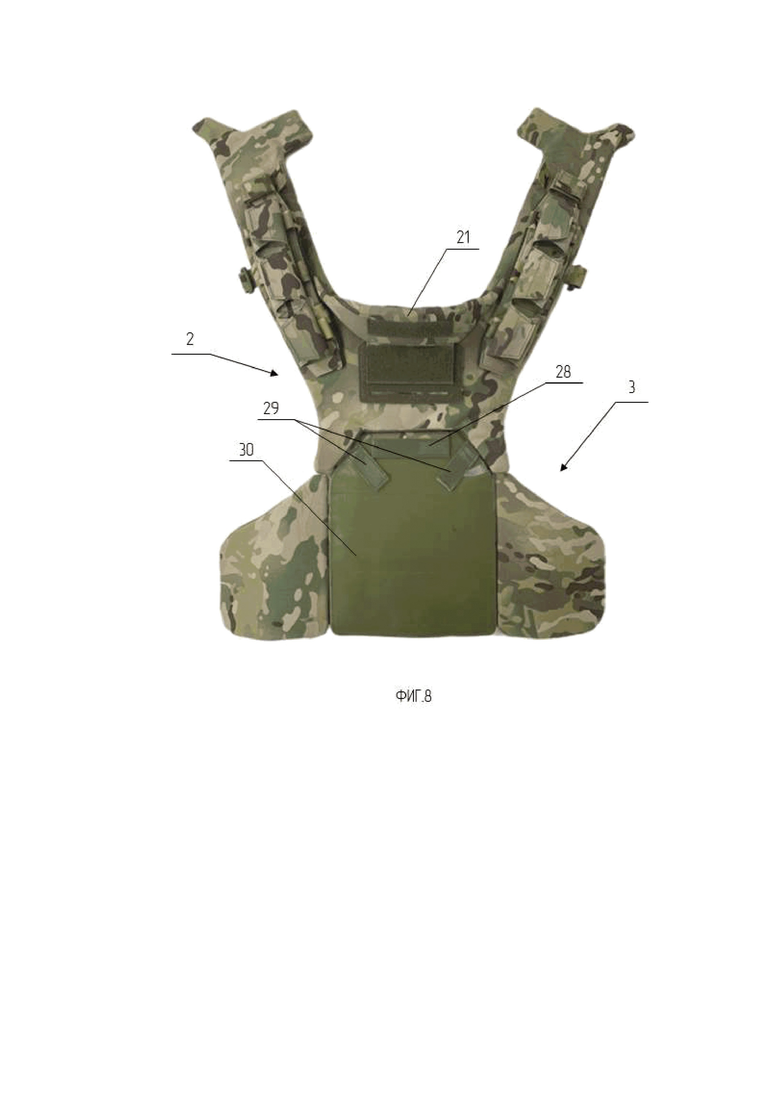

Фиг. 8 – спинная секция с плечевой секцией и задним шейным противоосколочным экраном в сборе, вид снаружи;

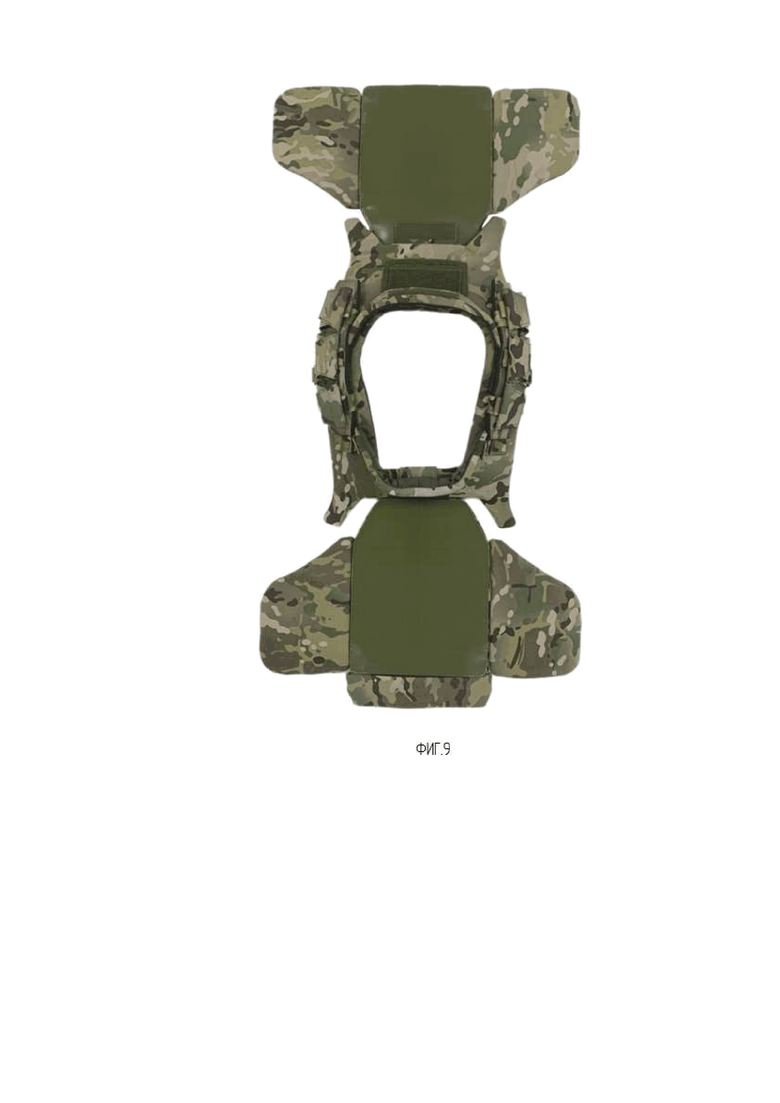

Фиг. 9 – три секции противоосколочного модуля в сборе с разложенными на плоскости грудной и спинной секциями, вид сверху;

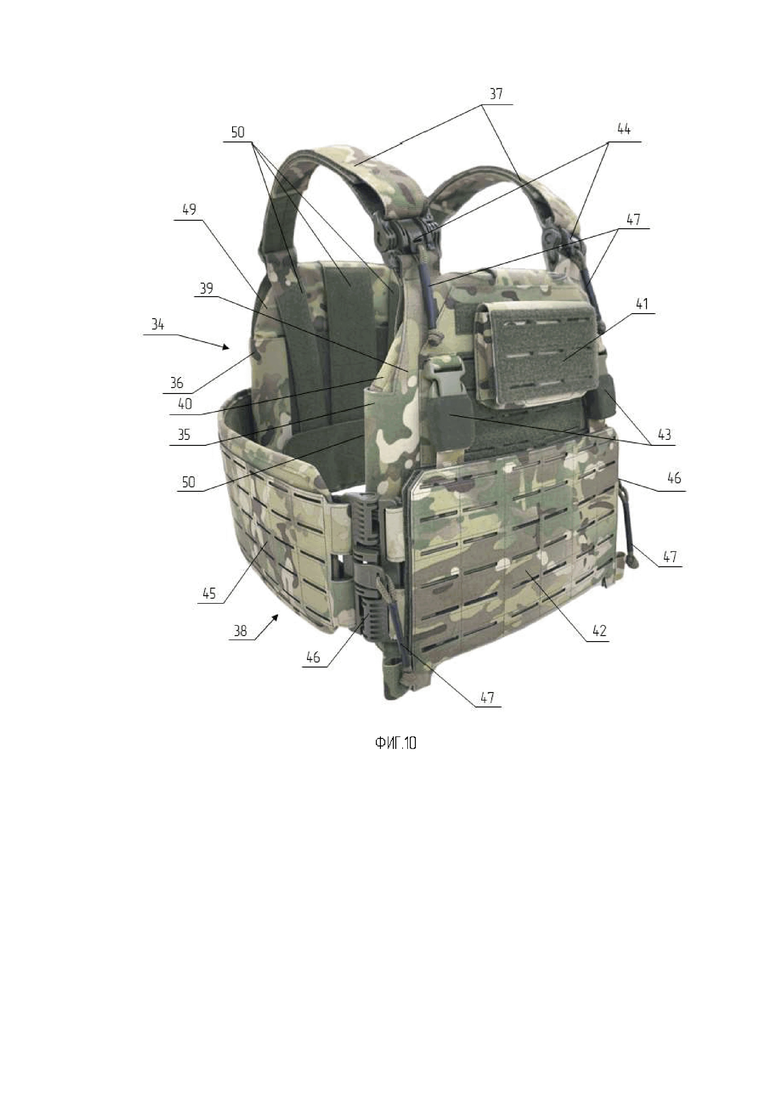

Фиг. 10 – плитник, вид ¾ спереди- слева.

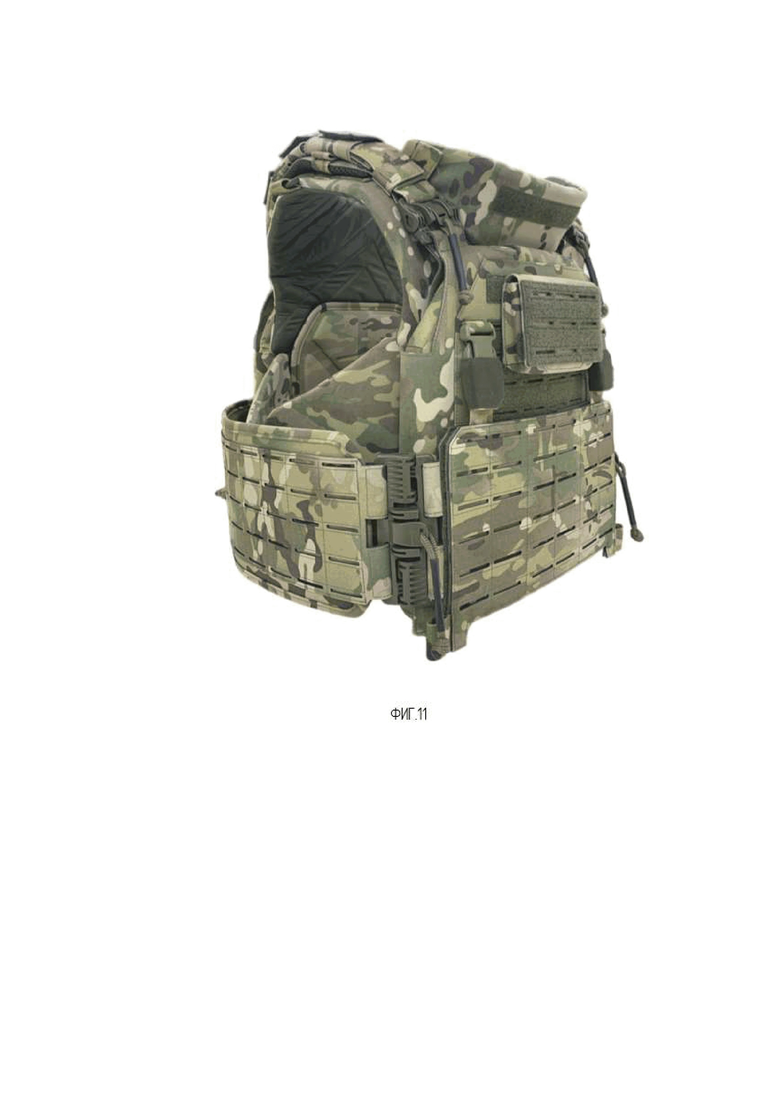

Фиг. 11 – противоосколочный модуль в сборе с плитником, вид ¾ спереди- слева;

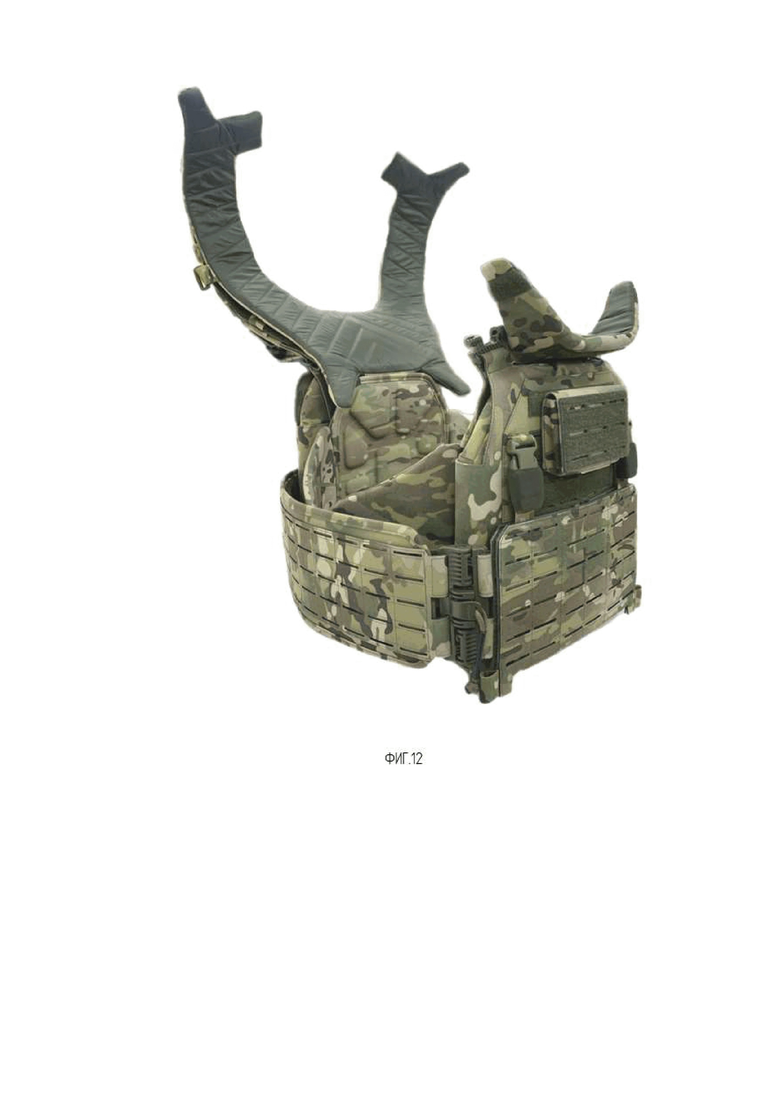

Фиг. 12 – модуль с плитником, вид ¾ спереди-слева, с открепленной спереди плечевой секцией;

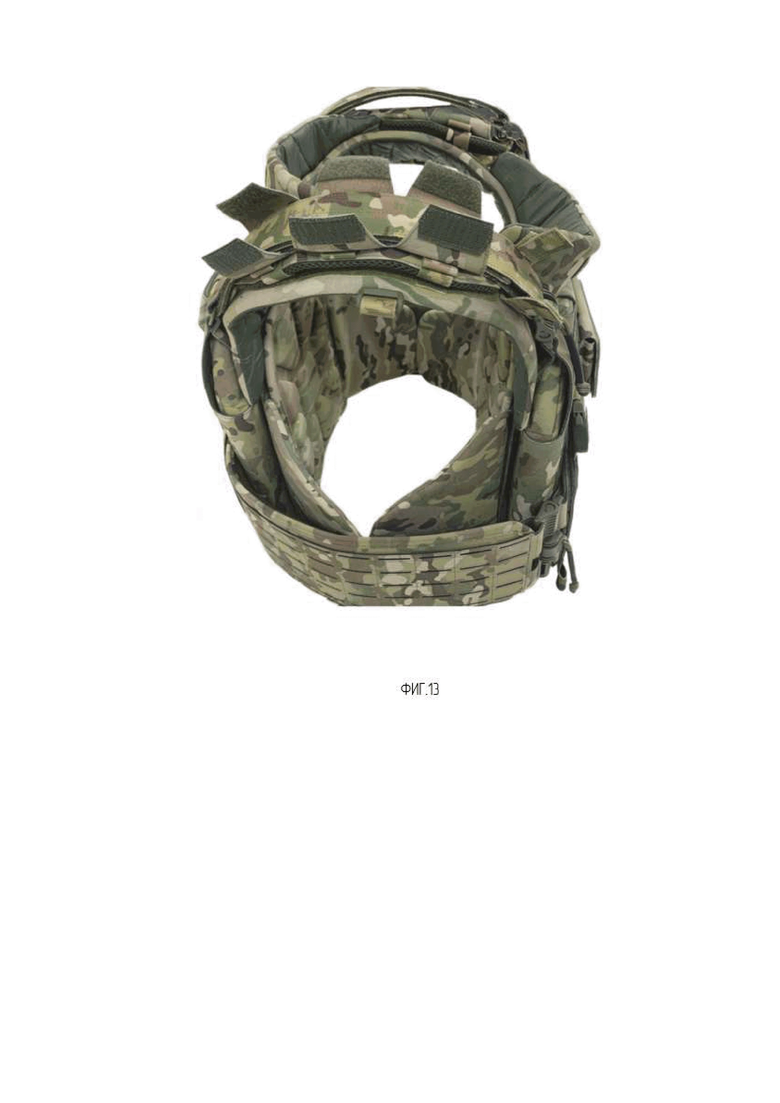

Фиг. 13 – модуль с плитником, плечевой ремень плитника уложен поверх плечевой секции в плечевую капу с открытыми лепестками, вид сбоку;

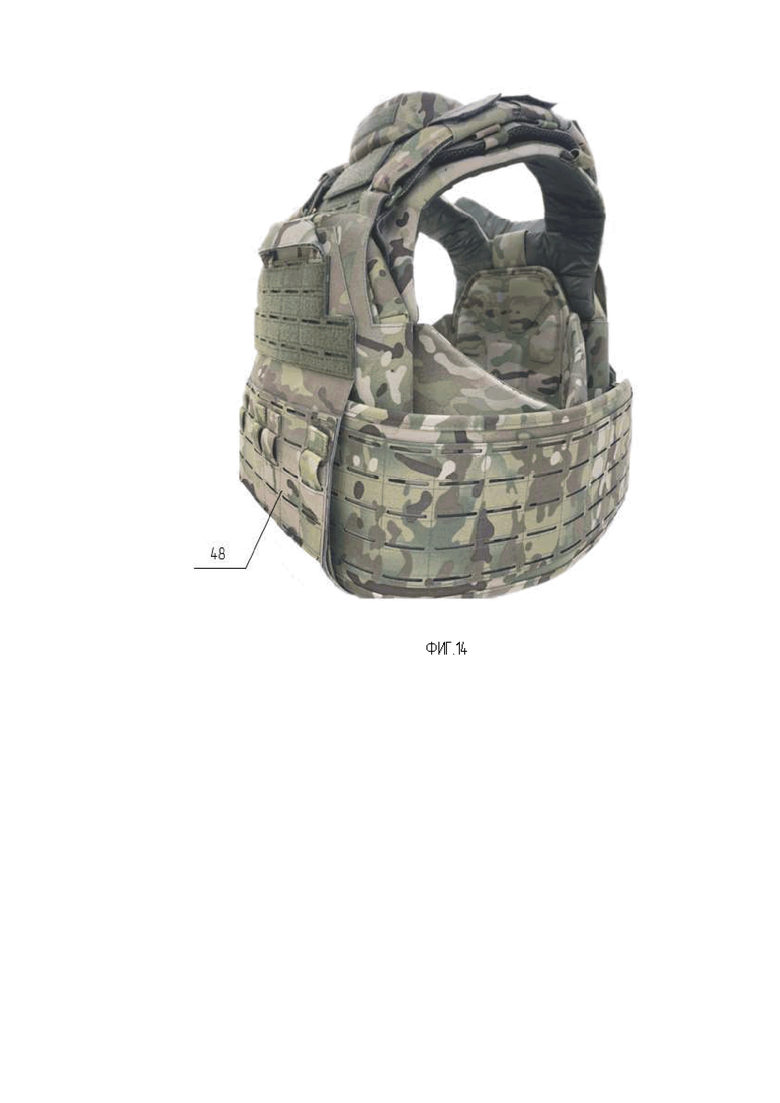

Фиг. 14 – установка передних частей плечевой секции в сборочном узле, вид сзади-справа;

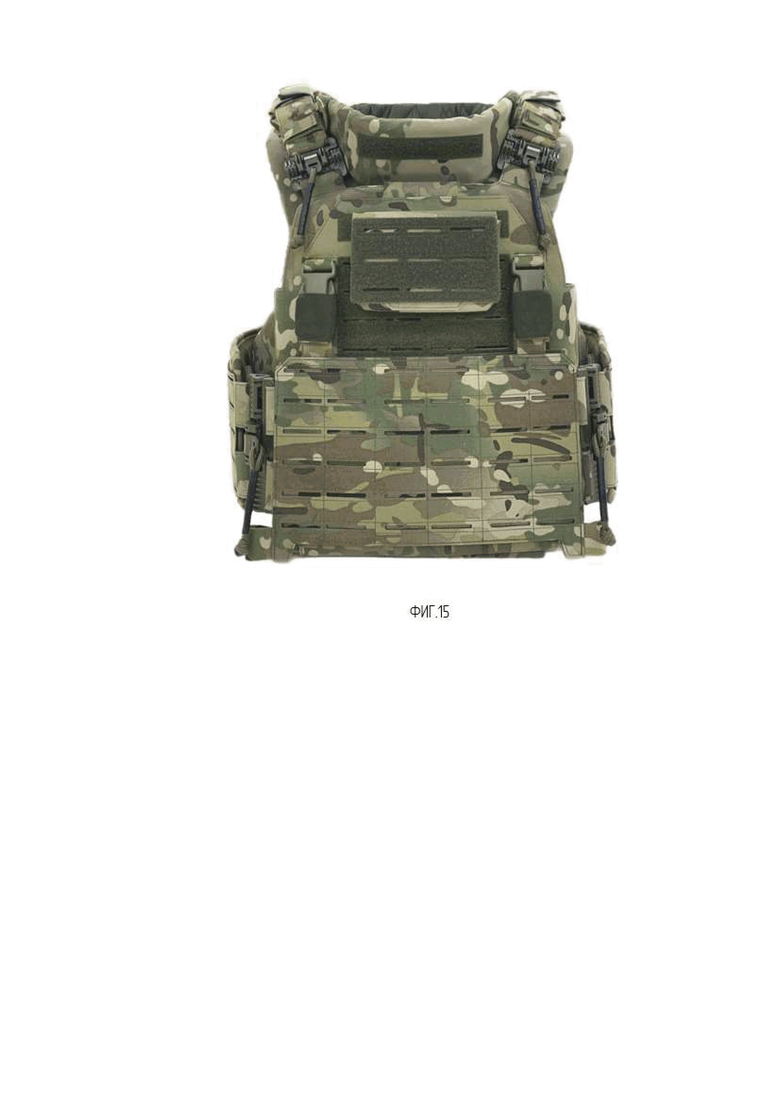

Фиг. 15 – противоосколочный модуль с плитником в сборе, вид спереди.

Противоосколочный модуль состоит из трех секций (Фиг. 1): грудной секции 1, плечевой секции 2 и спинной секции 3.

Детали грудной секции 1 (Фиг.2. 3):

1. Платформа грудная 4 изготовлена из пластикового экрана с пришитыми с двух сторон липучками велкро, которые необходимы для фиксации нижнего 5 и боковых – левого 6 и правого 7 противоосколочных экранов и климатико -амортизационного подпора (КАП) 8 (Фиг. 3).

2. Левый боковой противоосколочный экран 6: чехол к нему изготавливается из 100% нейлона, чехол имеет текстильную планку, на которую пришивается с двух сторон липучка велкро 9, которая позволяет зафиксировать чехол на грудной платформе, при этом чехол предназначен для установки баллистического экрана из арамидой ткани и/или cверхвысокомолекулярный полиэтилен высокой плотности.

3. Правый боковой противоосколочный экран 7: чехол к нему изготавливается из 100% нейлона, чехол имеет текстильную планку, на которую пришивается с двух сторон липучка велкро 10, которая позволяет зафиксировать чехол на грудной платформе, при этом чехол предназначен для установки баллистического экрана из арамидой ткани и/или СВМПЭ (сверхмолекулярный полиэтилен).

4. Нижний противоосколочный экран 5: чехол к нему изготавливается из 100% нейлона, чехол имеет текстильную планку, на которую пришивается с двух сторон липучка велкро 11, которая позволяет зафиксировать его на грудной платформе, при этом чехол предназначен для установки баллистического экрана из арамидой ткани и/или СВМПЭ.

5. Передний шейный противоосколочный экран 12: чехол к нему изготавливается из 100% нейлона, чехол имеет текстильную планку 13, на которую пришивается с двух сторон липучка велкро 14, которая позволяет зафиксировать его на грудной платформе, при этом чехол предназначен для установки баллистического экрана из арамидой ткани и/или СВМПЭ.

6. Сборочный узел 15 сшит из 100% нейлона, на концах детали с двух сторон пришивается липучка велкро 16, для крепления узла к грудной платформе 4, узел 15 необходим для отцентровки и сборки двух секций: грудной секции 1 и плечевой секции 2 между собой.

7. Климатико-амортизационный подпор 8 (Фиг.3), фиксируется на грудной платформе 4 с помощью контактной липучки велкро, КАП предназначен для рассеивания запреградного воздействия, циркуляции воздуха между телом и СИБЗ (средство индивидуальной броневой защиты.) и для отведения влаги.

Сборка деталей грудной секции 1:

К грудной платформе 4 с левой и правой стороны крепятся противоосколочные экраны 5,6,7 (Фиг.2). Вверху грудной платформы 4 крепится передний шейный противоосколочный экран 12 и поверх него закрепляется сборочный узел 15. Когда все элементы закреплены на грудной платформе 4, поверх устанавливается КАП 8 (Фиг.3).

Детали плечевой секции 2 (Фиг.4, 5):

8. Плечевой противоосколочный экран 17: чехол к нему изготавливается из 100% нейлона, подкладочной ткани таффета и поролона. С лицевой стороны чехла при пошиве используется нейлон, сверху пришивается липучка велкро и стропа, которые необходимы для фиксации плечевой капы. С внутренней стороны (к телу) используется подкладочная ткань таффета, прошитая вместе с поролоном. Чехол предназначен для установки баллистического экрана из арамидой ткани и/или СВМПЭ. Периметр чехла плечевого противоосколочного экрана 17 приведен на Фиг. 4. Он спускается спереди на верхнюю часть грудной клетки, опускается на плечи и загрывает верхнюю часть спины воина.

9. Плечевые КАПы 18: при пошиве с наружной стороны используется нейлон, с внутренней стороны используется сетка Air mesh (трикотажная сетка) и эва (этиленвинилацетат). Плечевая КАПа 18 устанавливается на плечевой ремень СИБЗ (расшифровать) для снятия нагрузки с плеч – разобраться (Фиг. 5).

10. Монтажные стропы 19: изготовлены из стропы (100% нейлон) 25 мм (Фиг.5). Необходимы чтобы зафиксировать плечевые КАПы.

11. Шлевки 20: материал пластик – ацеталь, нужны для фиксации защитного модуля предплечья (не показан).

12. Задний шейный противоосколочный экран 21: чехол к нему изготавливается из 100% нейлона, к чехлу пришиваются монтажные лямки 22, имеющие с внутренней стороны нашитые липучки (не показаны) и монтажная текстильная планка 23, с нашитыми с двух сторон липучками 24, чехол предназначен для установки баллистического экрана из арамидой ткани и/или СВМПЭ.

13. Монтажные лямки 22 заднего шейного противоосколочного экрана 21 (Фиг.5) изготовлены из стропы (100% нейлон) 25 мм. Лямки 22 необходимы для фиксации заднего шейного противоосколочного экрана 21 под плечевой КАПой 18.

14. Монтажная текстильная планка 23 заднего шейного противоосколочного экрана 21 (Фиг.5): на планку с двух сторон пришита липучка велкро 24. Планка необходима для фиксации заднего шейного противоосколочного экрана 21 на плечевой секции 2.

15. Сборочный узел 15 крепления переднего шейного противоосколочного экрана 12 сделан из стропы (100% нейлон) 25 мм, на концы которого пришивается с двух сторон липучка велкро 16 (Фиг.5). Узел 15 необходим для фиксации переднего шейного противоосколочного экрана 12 к грудной секции 1. Липучка велкро 25 (Фиг.5) необходима для фиксации плечевых КАП и монтажных лямок 22 заднего шейного противоосколочного экрана.

16.На спииной части плечевого модуля 17 пришита (крепится) монтажная тканная планка 26, изготовленная из 100% нейлона с пришитой к ней липучкой велкро 27 (Фиг.5 ) а в нижней части плечевого модуля 17 по контуру чехла крепится планка 28 и монтажные лямки 29 с липучками велкро.

17. Липучка велкро 24 (Фиг.5) необходима для фиксации планки заднего шейного противоосколочного экрана 21.

Сборка деталей плечевой секции 2:

На плечевой противоосколочный экран 17 устанавливаются плечевые КАПы 18 (Фиг.4). КАПы закрепляются при помощи монтажных лямок 19, которые продеваются через штатные отверстия в КАПе и дополнительно фиксируются на липучку велкро 25 (Фиг.5). Задний противоосколочный экран 21 фиксируется на плечевую секцию 2 при помощи планки 28 и монтажных лямок 29 с липучками велкро.

В нижней части противоосколочного экрана 17 имеются центральная монтажная текстильная планка с велкро 28 и 2 стропы с велкро 29 для крепления спинной секции 3.

Детали спинной секции 3 (Фиг.6, 7):

18. Платформа 30 спинной секции 3 изготовлена из пластикового экрана с пришитыми с двух сторон липучками велкро, которые необходимы для крепления боковых противоосколочных экранов: левого 31 и правого 32, климатико-амортизационного подпора (КАП) 33 и плечевой секции 2.

19. Левый боковой противоосколочный экран 31: чехол к нему изготавливается из 100% нейлона, чехол имеет планку, на которую пришивается липучка велкро 34, которая позволяет зафиксировать его на платформе 30 спинной секции 3, чехол предназначен для установки баллистического экрана из арамидой ткани и/или СВМПЭ.

20. Правый боковой противоосколочный экран 32: чехол к нему изготавливается из 100% нейлона, чехол имеет планку, на которую пришивается липучка велкро 35, которая позволяет зафиксировать его на платформе 30 спинной секции 3, чехол предназначен для установки баллистического экрана из арамидой ткани и/или СВМПЭ.

21. Климатико-амортизационный подпор (КАП) 33 фиксируется на грудную платформу с помощью контактной липучки велкро, КАП предназначен для рассеивания запреградного воздействия, циркуляции воздуха между телом и СИБЗ и для отведения влаги.

Сборка деталей спинной секции 3:

К платформе 30 спинной секции 3 с левой и правой стороны крепятся противоосколочные экраны 31 и 32 (Фиг.6). Когда все элементы закреплены на платформе 30, поверх изнутри устанавливается КАП 33 (Фиг.7).

На Фиг. 10 представлен плитник. Плитник 34 состоит из следующих основных элементов (узлов): передней панели 35, задней панели 36, плечевых лямок 37, камербанда 38. Передняя панель 35 выполнена в виде чехла 39, в котором расположена бронеплита 40 в чехле. На передней панели 35 крепятся на липучки велкро верхний подсумок 41, платформа 42 камербанда 38. На грудной части передней панели 35 по бокам крепятся фастексы 43, а в верхней части передней панели 35 и на передних концах плечевых лямок 37 – замки быстрого сброса 44. Камербанд состоит из платформы 42, боковых половин 45 камербанда, соединенных с обеих сторон с платформой 42 замками быстрого сброса 46. Замки быстрого сброса 44 и 46 имеют ремешки 47, при дергании за которые происходит сброс плитника.

Камербанд регулируется по длине сзади с использованием резино-технических жгутов (не показаны). Зона регулировки длины камербанда закрывается сзади клапаном 48, нижняя часть которого закрепляется на липучки велкро (Фиг.14).

Задняя панель 36 также выполнена в виде чехла 49 и содержит бронеплиту в чехле. К внутренней части чехла 49, а также к внутренней поверхности чехла 39 (не показано) пришиты липучки велкро 50 для крепления к ним противоосколочного модуля с соответствующими поверхностями пластиковых экранов грудной 1 и спинной 3 секций.

Плитник изготовлен из 100% нейлона, липучки велкро, ткань велкро, пластик ацеталь.

Сборка противоосколочного модуля и плитника.

1. Шейная секция 2 прикрепляется монтажными планками 28 и 29 (Фиг.5) к секции 3 на платформу 30 (Фиг.6).

2. Секция 1 противоосколочного модуля прикрепляется платформой 4 с внутренней стороны к грудной секции плитника (Фиг.1, 2). Собранные между собой секции 2 и 3 прикрепляются платформой 30 к спинной секции плитника (Фиг.8). Плечевая лямка плитника 37 (Фиг.10) продевается через капы 18 (Фиг.13) и фиксируется быстросъемным замком 44 (Фиг.10).

Заявляемое изобретение представляем собой современное средство индивидуальной бронезащиты воина штурмового подразделения. Изобретение хорошо зарекомендовало себя в условиях боевых действий.

Заявляемое изобретение предназначено для применения в качестве противоосколочной и противопулевой (бронезащита) защиты воина, прежде всего для штурмовых подразделений. Технический результат заключается в создании комплекта бронезащиты «противоосколочный модуль-плитник», позволяющего уменьшить вес противоосколочного модуля за счет исключения зон противоосколочной защиты под бронеплитами, обеспечить надежное поясное закрепление плитника на противоосколочном модуле за счет плотного охвата тела воина боковыми гибкими панелями и затяжкой их поясом плитника, приводящее к переносу основного веса комплекта с плеч на поясную зону воина, т.е. в зону центра тяжести веса человека, благодаря чему существенно разгружаются мышцы спины, что особенно положительно сказывается при частых наклонах тела воина вперед в течение боевого дня. Технический результат достигается созданием противоосколочного модуля к плитнику, состоящего из трех секций: грудной, плечевой и спинной секции, при этом: грудная секция состоит из грудной платформы, изготовленной из пластикового экрана, к которому на всю его поверхность пришиты с двух сторон липучки велкро, на которые прикреплены: нижний экран, левый и правый противоосколочные экраны, сверху - передний шейный противоосколочный экран и сборочный узел, а изнутри грудной секции – климатико-амортизационный подпор; плечевая секция состоит из плечевого противоосколочного экрана с чехлом к нему, включающая: - заднюю часть, закрывающую верхнюю часть спины воина, - плечевую часть в виде расходящихся от задней части вперед полос, закрывающих плечи воина, - переднюю часть в виде продолжающихся плечевых широких полос, опускающихся спереди на верхнюю часть груди воина, при этом широкие полосы спереди на концах имеют конфигурацию с раздвоением каждой из них на два конца: продленный в горизонтальном направлении и продленный вниз, - низ задней части имеет контур с горизонтальным отрезком посредине и расходящимися от него под углом отрезками, которые повторяют контур верхней части бронеплиты плитника, по бокам низа задней части сформированы два выступающих вниз участка контура чехла, причем плечевая секция имеет нашитые на чехол липучки велкро для крепления следующих элементов противоосколочного модуля: - центральная пластина и боковые лямки, выступающие в нижнем проеме задней части плечевой секции - для крепления задней секции, - полоса велкро, нашитая сзади на лицевую заднюю поверхность – для крепления заднего шейного противоосколочного экрана, - липучка велкро и стропа, нашитые на широких полосах в зоне плеч – для крепления плечевой капы; спинная секция состоит из спинной платформы, изготовленной из пластикового экрана, к которому на всю его поверхность пришиты с двух сторон липучки велкро, на которые прикреплены левый и правый противоосколочные экраны, а изнутри – климатико-амортизационный подпор. 3 з.п. ф-лы, 15 ил.

1. Противоосколочный модуль к плитнику, состоящий из трех секций: грудной, плечевой и спинной секции, при этом:

а) грудная секция состоит из грудной платформы, изготовленной из пластикового экрана, к которому на всю его поверхность пришиты с двух сторон липучки велкро, на которые прикреплены: нижний экран, левый и правый противоосколочные экраны, сверху – передний шейный противоосколочный экран и сборочный узел, а изнутри грудной секции – климатико-амортизационный подпор;

б) плечевая секция состоит из плечевого противоосколочного экрана с чехлом к нему, включающая:

- заднюю часть, закрывающую верхнюю часть спины воина,

- плечевую часть в виде расходящихся от задней части вперед полос, закрывающих плечи воина,

- переднюю часть в виде продолжающихся плечевых широких полос, опускающихся спереди на верхнюю часть груди воина, при этом широкие полосы спереди на концах имеют конфигурацию с раздвоением каждой из них на два конца: продленный в горизонтальном направлении и продленный вниз,

- низ задней части имеет контур с горизонтальным отрезком посредине и расходящимися от него под углом отрезками, которые повторяют контур верхней части бронеплиты плитника, по бокам низа задней части сформированы два выступающих вниз участка контура чехла,

причем плечевая секция имеет нашитые на чехол липучки велкро для крепления следующих элементов противоосколочного модуля:

- центральная пластина и боковые лямки, выступающие в нижнем проеме задней части плечевой секции – для крепления задней секции,

- полоса велкро, нашитая сзади на лицевую заднюю поверхность – для крепления заднего шейного противоосколочного экрана,

- липучка велкро и стропа, нашитые на широких полосах в зоне плеч – для крепления плечевой капы,

в) спинная секция состоит из спинной платформы, изготовленной из пластикового экрана, к которому на всю его поверхность пришиты с двух сторон липучки велкро, на которые прикреплены левый и правый противоосколочные экраны, а изнутри – климатико-амортизационный подпор.

2. Противоосколочный модуль к плитнику по п.1, отличающийся тем, что:

- чехлы боковых противоосколочных экранов грудной и спинной секций изготавливаются из 100% нейлона, чехлы имеют текстильные планки, на которые пришиты с двух сторон липучки велкро, позволяющие зафиксировать чехол на грудной платформе,

- чехол плечевого противоосколочного экрана изготавливается из 100% нейлона, подкладочной ткани таффета и поролона.

3. Противоосколочный модуль к плитнику по п.1, отличающийся тем, что:

- плечевые климатико-амортизационные подпоры с наружной стороны изготовлены из нейлона, с внутренней стороны – трикотажная сетка и этиленвинилацетат,

- монтажные стропы изготовлены из стропы со 100% нейлона,

- шлевки для фиксации защитного модуля предплечья изготовлены из пластика – ацеталь,

- монтажные лямки заднего шейного противоосколочного экрана изготовлены из стропы со 100% нейлона,

- монтажная текстильная планка заднего шейного противоосколочного экрана изготовлена из 100% нейлона с пришитой липучкой велкро,

- сборочный узел крепления переднего шейного противоосколочного экрана изготовлен из стропы со 100% нейлона, на концы которого пришивается с двух сторон липучка велкро.

4. Противоосколочный модуль к плитнику по п.1, отличающийся тем, что плитник, по меньшей мере, состоит из грудной и спинной панелей в виде чехлов, соединенных сверху плечевыми лямками, а снизу камербандами, грудная и спинная панели имеют бронеплиты, а камербанд – противоосколочные элементы, при этом на внутренних сторонах передней и задней панелей плитника имеются элементы крепления велкро, ответные элементам крепления велкро на внутренних поверхностях пластиковых экранов противоосколочного модуля.
