Контрольно-идентификационный браслет Российский патент 2025 года по МПК A44C5/00 G09F3/10 B32B33/00

Изобретение относится к контрольно-идентификационной продукции, применяемой для маркировки легитимных пользователей на общественных мероприятиях, предотвращая несанкционированную передачу браслета между несколькими пользователями.

Уровень техники

Из уровня техники широко известно применение контрольно-идентификационных браслетов в различных областях техники, в том числе, в медицинских учреждениях, на массовых мероприятиях и т.д.

Так из уровня техники известен контрольно-идентификационный браслет (см. CN 111583777 А, опуб. 25.08.2020), предназначенный для распознавания пользователя и предотвращающий несанкционированный съем браслета. Браслет состоит из нескольких слоев, имеет средства идентификации снятия браслета. Данному аналогу присущи недостатки в виде сложности конструкции, обусловленной необходимостью создания воздушной прослойки для идентификации несанкционированного съема браслета, а также большие габаритные размеры.

Также из уровня техники известен контрольно-идентификационный браслет (см. CN 204765943 U, опуб. 18.11.2015), корпус, поверхность которого на одной стороне снабжена невысыхающим клеевым слоем, закрытым базовым материалом. При этом клеевой слой содержит датчик температуры, взаимодействующий с базовым материалом, при съеме базового материала датчик показывает нарушение целостности соединения браслета. Данному аналогу также присущи недостатки в сложности конструкции, а также слабой идентификационной взломостойкости, обусловленной в том числе увеличенными габаритными размерами.

Кроме того, из уровня техники известен контрольно-идентификационный браслет (см. US 5785354 А, опуб. 28.07.1998), выполненный в виде удлиненной полосы, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы. Первый химический состав, например, растворимые чернила, распределяется на внешней поверхности ленты вблизи первого конца. Область отображения расположена в полосе вблизи второго конца. Второй химический состав, например, клейкий активатор чернил, распределяется на внутренней поверхности ленты, перекрывающей область отображения, вблизи второго конца. Когда ремешок оборачивается вокруг объекта, например запястья пользователя, с открытой внешней поверхностью, внешняя поверхность первого конца и внутренняя поверхность второго конца накладываются друг на друга и находятся в контакте, предпочтительно в клейком контакте, друг с другом. Первый и второй химические составы взаимодействуют друг с другом, вызывая визуально заметное изменение в области отображения через заданный интервал времени. Такое визуально заметное изменение можно увидеть с внешней поверхности. Данному техническому решению также присущи недостатки, заключающиеся в сложности конструкции, обусловленной большим количеством слоев, слабой идентификационной взломостойкости, отсутствии конкретных геометрических и габаритных размеров.

Наиболее близким аналогом, взятым за прототип, является контрольно-идентификационный браслет (см. СА 2182119 С, опуб. 18.03.2003). Идентификационный браслет включает встроенную клейкую застежку, которая позволяет формовать браслет практически одинаковой толщины. Браслет состоит из ламинатов, которые относительно прочно соединены друг с другом по большей части корпуса браслета, с подвижной закрывающей частью, выполненной как часть одного или нескольких ламинатов. Покрывающая часть приспособлена для перемещения из положения покрытия в состояние непокрытия по отношению к клею, расположенному между двумя или более ламинатами. Крышка может быть снята с браслета и может иметь захватывающие части, позволяющие легко манипулировать крышкой из вышеупомянутого положения закрытия в положение отсутствия покрытия. Множество таких браслетов может быть представлено в виде гибкой полоски, и способ использования такой полоски включает выдачу полоски через принтер или подобное устройство для создания знаков и отсоединение каждого закодированного браслета от полоски и прикрепление к лицу или предмету, соответствующему закодированной информации. Прототипу также присущи недостатки, заключающиеся в сложности конструкции, обусловленной большим количеством слоев, слабой идентификационной взломостойкости, отсутствии конкретных геометрических и габаритных размеров.

Технической задачей изобретения является преодоление недостатков существующего уровня техники.

При решении технической задачи изобретением достигается технический результат, заключающийся в упрощении конструкции контрольно-идентификационного браслета при одновременном повышении идентификационной взломостостойкости и конкретными габаритными размерами.

Раскрытие сущности изобретения

Изобретение представляет собой контрольно-идентификационный браслет, содержащий основу, выполненную в виде полосы материала, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы, при этом, согласно изобретению, на внутреннюю поверхность одного конца основы нанесен клеевой слой, на который сверху приклеен легкоотсоединяемый материал, при этом с этого же конца в основе выполнена перфорация, при этом полоса материала основы выполнена в диапазоне 12-26 мм, длиной в диапазоне 240-260 мм, а длина клеевой части с перфорацией составляет 15-45 мм.

При этом основа может быть выполнена из синтетической бумаги, или ткани с синтетической пропиткой, или ламинированной бумаги.

При этом перфорация выполнена в виде волнистых линий, ломаных линий, прямых, косых, кругообразных или овалообразных линий, или их комбинации.

Краткое описание сопроводительных фигур

Сущность изобретения может быть дополнительно пояснена неограничивающими примерами, отраженными на сопроводительных фигурах 1-8, где:

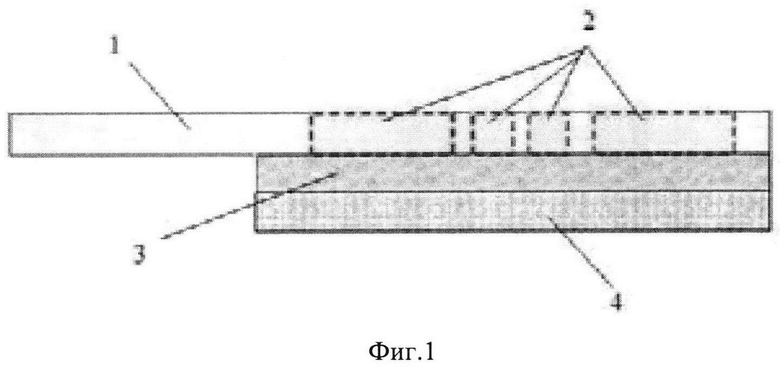

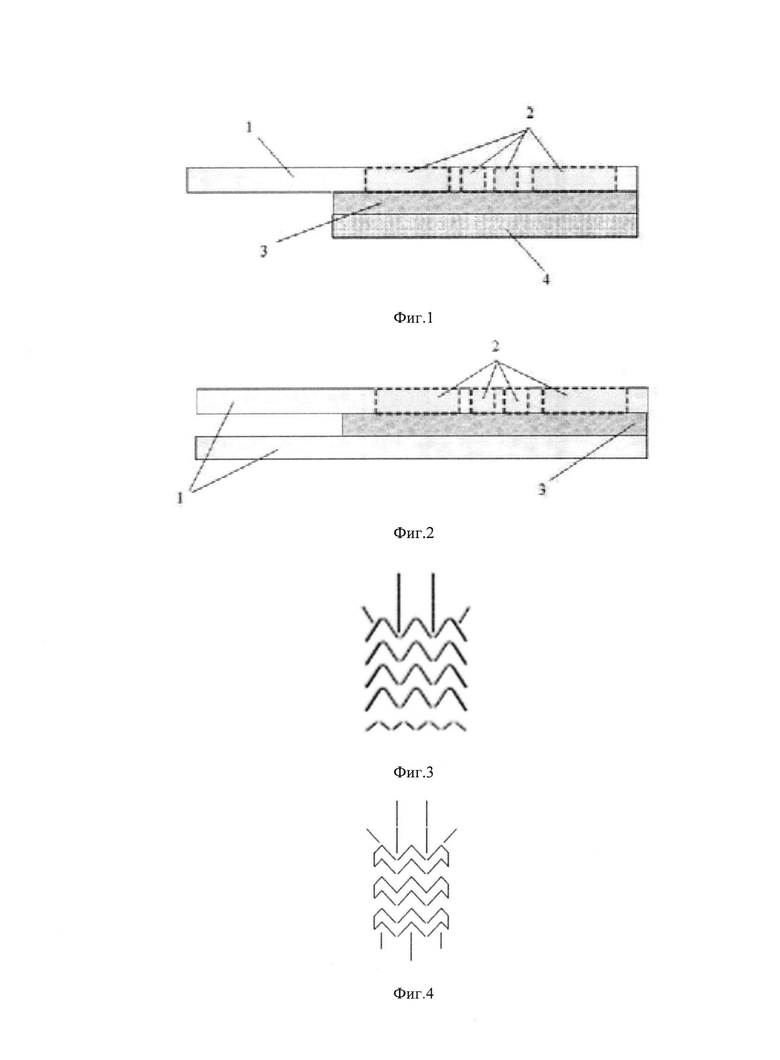

фиг. 1 - схематичное изображение контрольно-идентификационного браслета по изобретению;

фиг. 2 - схематичное изображение контрольно-идентификационного браслета по изобретению после запечатывания;

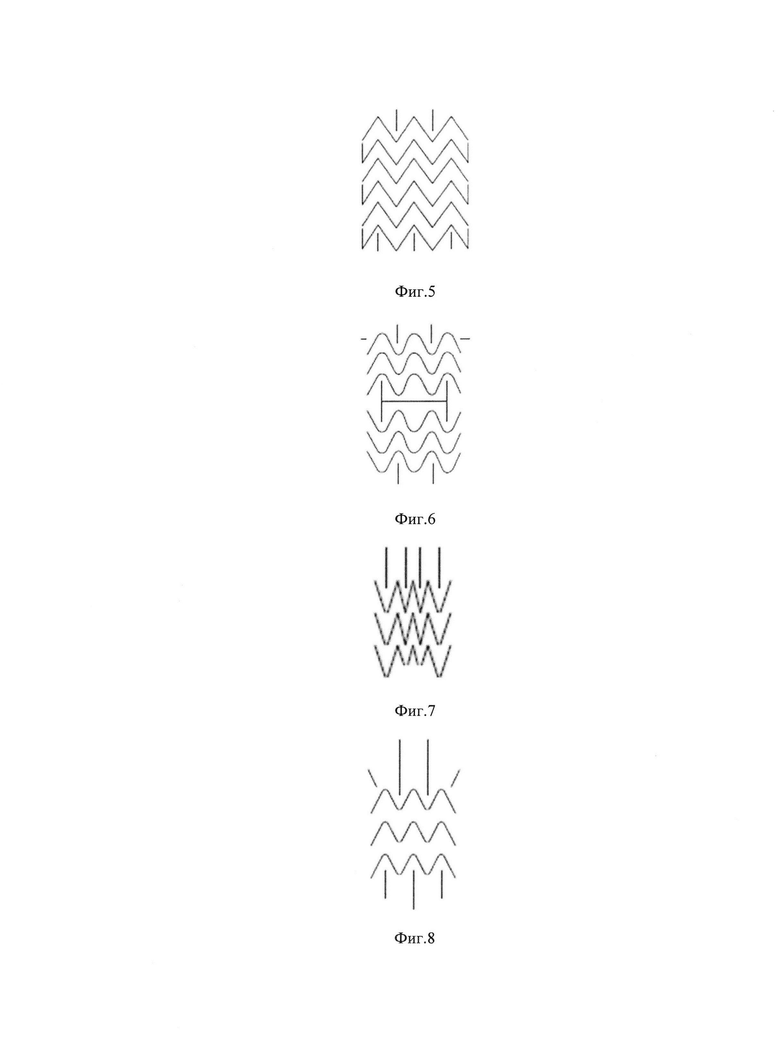

фиг. 3-8 - неограничивающие варианты перфорации.

Отдельными позициями обозначены следующие элементы:

1 - основа;

2 - перфорация в основе;

3 - клеевой слой;

4 - легкоотсоединяемый материал, защищающий браслет от произвольного склеивания.

Осуществление изобретения

Изобретение представляет собой контрольно-идентификационный браслет, содержащий основу 1, выполненную в виде полосы материала, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы.

На внутреннюю поверхность одного конца основы нанесен клеевой слой 3, на который сверху приклеен легкоотсоединяемый материал 4.

При этом с этого же конца в основе выполнена перфорация 2.

При этом полоса материала основы выполнена шириной в диапазоне 12-26 мм, длиной в диапазоне 240-260 мм, а длина клеевой части с перфорацией составляет 15-45 мм.

Основа может быть выполнена из синтетической бумаги, или ткани с синтетической пропиткой, или ламинированной бумаги.

Перфорация может быть выполнена в виде волнистых линий, ломаных линий, прямых, косых, кругообразных или овалообразных линий, или их комбинации.

Дополнительные пояснения по сущности изобретения.

Контрольно-идентификационный браслет имеет простую конструкцию: синтетический материал (с перфорацией) + клеевой слой + легкоотсоединяемый материал.

Факультативно на браслет возможно нанесение маркировки.

Для одевания браслета необходимо снять легкоотсоединяемый материал с клеевого слоя, и подогнав под размер, например, запястья, соединить конец основы с клеевым слоем с внешней поверхностью ленты основы. После этого снять браслет не нарушив основу в области перфорации невозможно. Любая попытка снятия (отклеивания браслета) будет повреждать область перфорации, обозначая попытку фальсификации пользователем.

Указанная перфорация, которая делается в синтетическом браслете, предотвращает его снятие без видимых повреждений, и он становится единицей контрольно-идентификационной продукции.

Полоса материала основы выполнена шириной в диапазоне 12-26 мм. Именно такая ширина позволяет повысить идентификационную взломостойкость браслета ввиду того, что ширина менее 12 мм позволяет снять браслет, растянув основу, а также не позволяет разместить всю необходимую информацию, а ширина более 26 мм уже является излишней и приводит к громоздкости.

Полоса материала основы выполнена длиной в диапазоне 240-260 мм. Именно такая длина позволяет повысить идентификационную взломостойкость браслета ввиду того, что длина менее 240 мм не позволит одеть браслет на широкое запястье руки, а длина более 260 мм уже является излишней и приводит к громоздкости браслета.

Длина клеевой части с перфорацией выполнена в диапазоне 15-45 мм. Именно такая длина позволяет повысить идентификационную взломостойкость браслета ввиду того, что длина менее 15 мм не позволит разместить необходимое количество линий перфорации, что может привести к несанкционированному съему браслета, не поместится маркировка, которая, как правило также наносится на этом участке, а длина более 45 мм является излишней и приводит к громоздкости браслета.

Особенности синтетического материала основы: не рвется, не промокает, не растягивается. В качестве материала основы могут быть применены: любая синтетическая бумага (полиэтиленовая или полипропиленовая), аналоги спанбонда (tyvek, hypak и пр), аналог ткани с синтетической пропиткой. Или даже бумага ламинированная.

В качестве клея для клеевого слоя может быть применен, например, клей-расплав НМ-1280 (в составе: смесь термопластичного эластомера, смолы и воска; плотность 0,98 г/см³), или его аналоги.

Способ производства браслетов по изобретению может быть, например, следующим: бобину основы из тайвека сначала окрашивают в нужный цвет, затем на станке эту бобину разматывают, нанося на один конец клей НМ-1280, затем к этому участку прикатывают легкоотсоединяемый материал, выполненный, например, из силиконизированной бумаги (или ламинированной бумаги), затем полученный многослойный материал прокатывают через высекательный вал, который наносит перфорацию и разделяет материал основы на ленты браслетов, например по 10 штук или другое количество.

Конкретные примеры контрольно-идентификационных браслетов по изобретению.

Пример 1.

Контрольно-идентификационный браслет, выполненный длиной 240 мм, шириной 12 мм, клеевая часть с перфорацией длиной 15 мм, содержит перфорацию в виде двух волнистых линий перфорации. Основа выполнена из тайвека.

Пример 2.

Контрольно-идентификационный браслет, выполненный длиной 250 мм, шириной 18 мм, клеевая часть с перфорацией длиной 25 мм, содержит перфорацию в виде трех волнистых линий перфорации и пяти косых линий. Основа выполнена из тайвека.

Пример 3.

Контрольно-идентификационный браслет, выполненный длиной 260 мм, шириной 26 мм, клеевая часть с перфорацией длиной 40 мм, содержит перфорацию в виде трех ломанных линий и трех прямых линий. Основа выполнена из ламинированной бумаги.

Пример 4.

Контрольно-идентификационный браслет, выполненный длиной 245 мм, шириной 15 мм, клеевая часть с перфорацией длиной 45 мм, содержит перфорацию в виде четырех ломанных линий и двух кругообразных линий. Основа выполнена из полиэтиленовой бумаги.

Пример 5.

Контрольно-идентификационный браслет, выполненный длиной 255 мм, шириной 23 мм, клеевая часть с перфорацией длиной 30 мм, содержит перфорацию в виде двух ломанных линии и трех овалообразных линий. Основа выполнена из полипропиленовой бумаги.

Таким образом, предложенные особенности браслета в части конструкции и особенностей перфорации позволяют преодолеть недостатки существующего уровня техники, упростить конструкцию контрольно-идентификационного браслета при одновременном повышении идентификационной взломостостойкости при конкретных габаритных размерах.

Поиск по общедоступным источникам информации показал, что из уровня техники не известна и явным образом не следует вся совокупность признаков предложенного изобретения, в связи с чем изобретение соответствует условиям патентоспособности «новизна» и «изобретательский уровень».

Заявленное изобретение состоит из стандартных для этой области техники материалов и элементов, взаимосвязанных определенным образом, то есть может быть использовано в промышленности, ввиду чего изобретение соответствует условию патентоспособности «промышленная применимость».

Следует понимать, что после рассмотрения специалистом приведенного описания с примером осуществления предлагаемого изобретения, для него станут очевидными другие изменения, модификации и варианты реализации изобретения. Таким образом, все подобные изменения, модификации и варианты реализации, а также другие области применения, не имеющие расхождений с сущностью настоящего изобретения, следует считать защищенными настоящим изобретением в объеме прилагаемой формулы.

Изобретение относится к контрольно-идентификационной продукции, применяемой для маркировки легитимных пользователей на общественных мероприятиях, предотвращая несанкционированную передачу браслета между несколькими пользователями. Контрольно-идентификационный браслет содержит основу, выполненную в виде полосы материала, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы. На внутреннюю поверхность одного конца основы нанесен клеевой слой, на который сверху приклеен легкоотсоединяемый материал. При этом с этого же конца в основе выполнена перфорация. Полоса материала основы выполнена шириной в диапазоне 12-26 мм, длиной в диапазоне 240-260 мм, а длина клеевой части с перфорацией составляет 15-45 мм. Технический результат заключается в упрощении конструкции контрольно-идентификационного браслета при одновременном повышении идентификационной взломостойкости и конкретными габаритными размерами. 2 з.п. ф-лы, 8 ил.

1. Контрольно-идентификационный браслет, содержащий основу, выполненную в виде полосы материала, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы, отличающийся тем, что на внутреннюю поверхность одного конца основы нанесен клеевой слой, на который сверху приклеен отсоединяемый материал, представляющий собой силиконизированную или ламинированную бумагу, при этом с этого же конца в основе выполнена перфорация в виде линий, при этом полоса материала основы выполнена шириной в диапазоне 12-26 мм, длиной в диапазоне 240-260 мм, а длина клеевой части с перфорацией составляет 15-45 мм.

2. Контрольно-идентификационный браслет по п. 1, отличающийся тем, что основа выполнена из синтетической бумаги, или ткани с синтетической пропиткой, или ламинированной бумаги.

3. Контрольно-идентификационный браслет по любому из пп. 1 или 2, отличающийся тем, что перфорация выполнена в виде волнистых линий, ломаных линий, прямых, косых, кругообразных или овалообразных линий, или их комбинации.
