Контрольно-идентификационный браслет Российский патент 2025 года по МПК G09F3/10

Область техники, к которой относится изобретение

Изобретение относится к контрольно-идентификационной продукции, применяемой для маркировки легитимных пользователей на общественных мероприятиях, предотвращая несанкционированную передачу браслета между несколькими пользователями.

Уровень техники

Из уровня техники широко известно применение контрольно-идентификационных браслетов в различных областях техники, в том числе, в медицинских учреждениях, на массовых мероприятиях и т.д.

Так из уровня техники известен контрольно-идентификационный браслет (см. CN 111583777 А, опуб. 25.08.2020), предназначенный для распознавания пользователя и предотвращающий несанкционированный съем браслета. Браслет состоит из нескольких слоев, имеет средства идентификации снятия браслета. Данному аналогу присущ недостаток в виде сложности конструкции, обусловленной необходимостью создания воздушной прослойки для идентификации несанкционированного съема браслета.

Также из уровня техники известен контрольно-идентификационный браслет (см. CN 204765943 U, опуб. 18.11.2015), корпус, поверхность которого на одной стороне снабжена невысыхающим клеевым слоем, закрытым базовым материалом. При этом клеевой слой содержит датчик температуры, взаимодействующий с базовым материалом, при съеме базового материала датчик показывает нарушение целостности соединения браслета. Данному аналогу также присущи недостатки в сложности конструкции, а также слабой идентификационной взломостойкости.

Наиболее близким аналогом, взятым за прототип, является контрольно-идентификационный браслет (см. US 5785354 А, опуб. 28.07.1998), выполненный в виде удлиненной полосы, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы. Первый химический состав, например, растворимые чернила, распределяется на внешней поверхности ленты вблизи первого конца. Область отображения расположена в полосе вблизи второго конца. Второй химический состав, например, клейкий активатор чернил, распределяется на внутренней поверхности ленты, перекрывающей область отображения, вблизи второго конца. Когда ремешок оборачивается вокруг объекта, например запястья пользователя, с открытой внешней поверхностью, внешняя поверхность первого конца и внутренняя поверхность второго конца накладываются друг на друга и находятся в контакте, предпочтительно в клейком контакте, друг с другом. Первый и второй химические составы взаимодействуют друг с другом, вызывая визуально заметное изменение в области отображения через заданный интервал времени. Такое визуально заметное изменение можно увидеть с внешней поверхности. Прототипу также присущи недостатки в сложности конструкции, обусловленной большим количеством слоев, а также слабой идентификационной взломостойкости.

Технической задачей изобретения является преодоление недостатков существующего уровня техники.

При решении технической задачи изобретением достигается технический результат, заключающийся в упрощении конструкции контрольно-идентификационного браслета при одновременном повышении идентификационной взломостостойкости.

Раскрытие сущности изобретения

Изобретение представляет собой контрольно-идентификационный браслет, содержащий основу, выполненную в виде полосы материала, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы, при этом, согласно изобретению, на внутреннюю поверхность одного конца основы нанесен клеевой слой, на который сверху приклеен легкоотсоединяемый материал, при этом с этого же конца в основе выполнена перфорация в виде, по меньшей мере, двух волнистых или ломанных линий, выступы которых направлены к ближнему концу полосы, а впадины - к дальнему, при этом впадины имеют разрыв в линии перфорации.

При этом основа может быть выполнена из синтетической бумаги, или ткани с синтетической пропиткой, или ламинированной бумаги.

При этом перфорация дополнительно может содержать прямые, косые, кругообразные или овалообразные линии, или их комбинацию.

Краткое описание сопроводительных фигур

Сущность изобретения может быть дополнительно пояснена неограничивающими примерами, отраженными на сопроводительных фигурах 1-8, где:

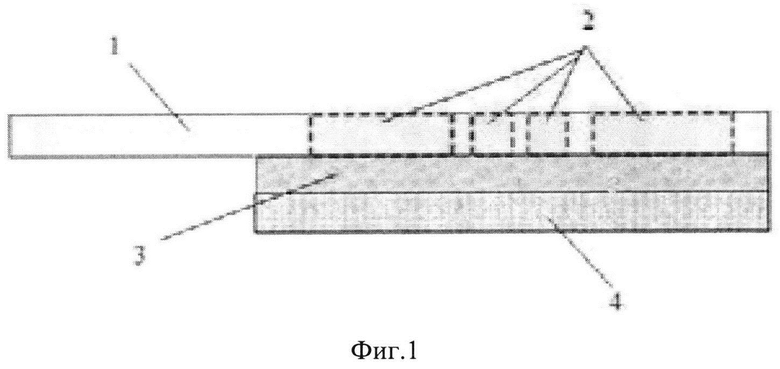

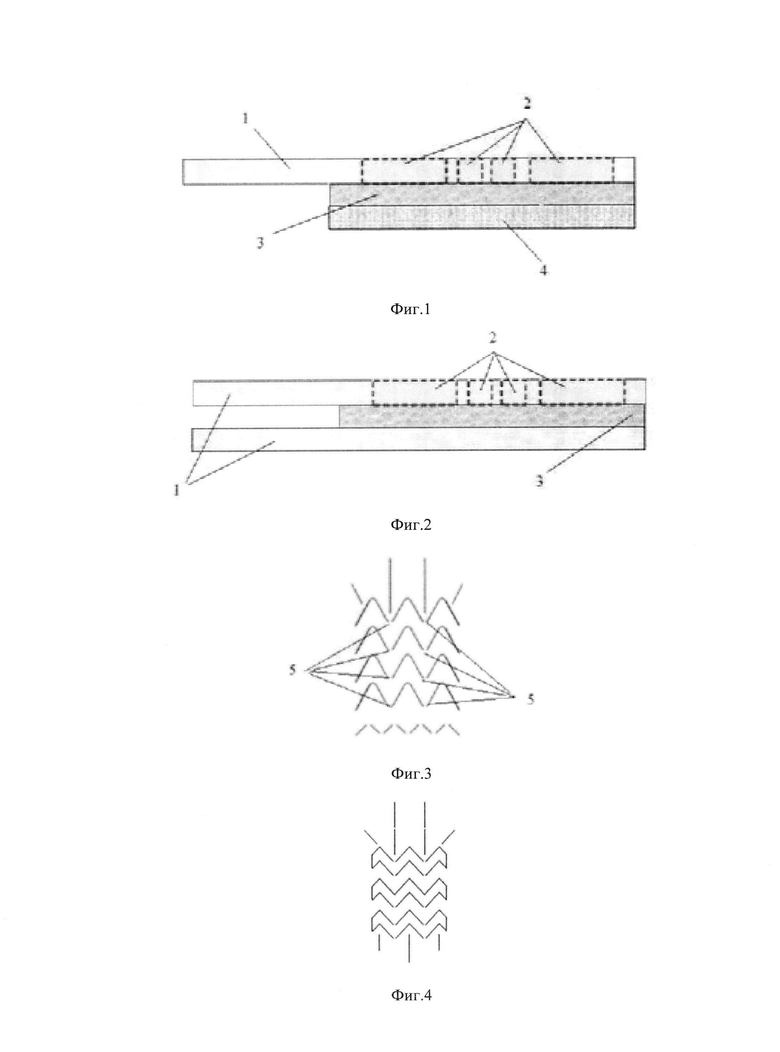

фиг. 1 - схематичное изображение контрольно-идентификационного браслета по изобретению;

фиг. 2 - схематичное изображение контрольно-идентификационного браслета по изобретению после запечатывания;

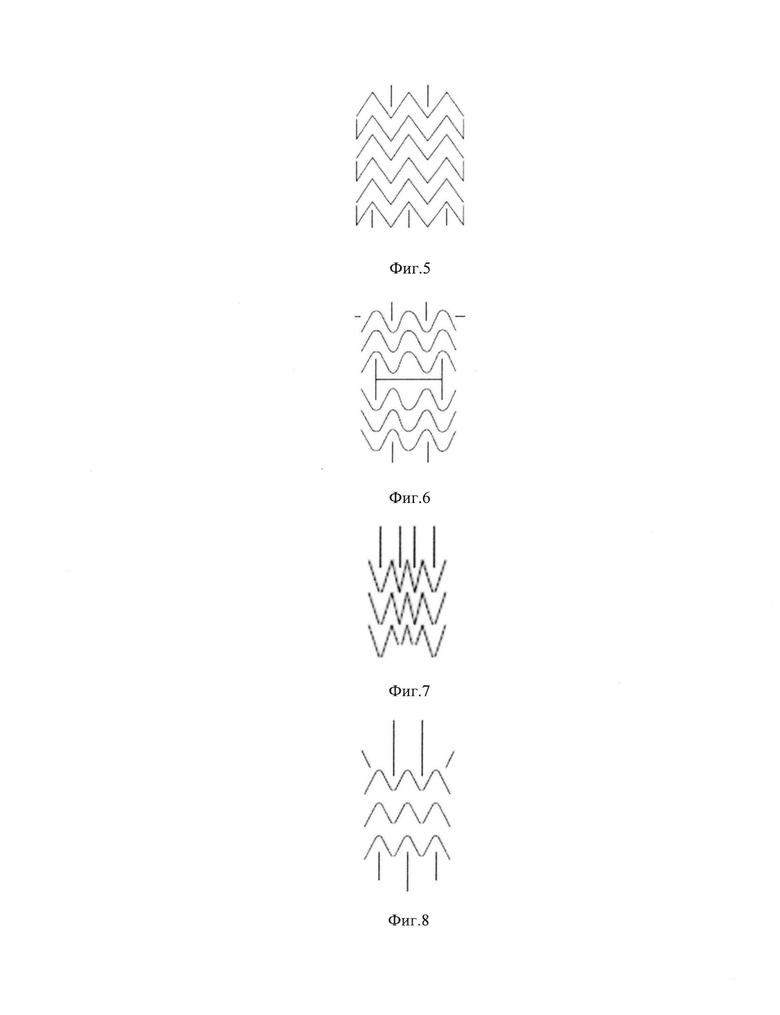

фиг. 3-8 - неограничивающие варианты перфорации.

Отдельными позициями обозначены следующие элементы:

1 - основа;

2 - перфорация в основе;

3 - клеевой слой;

4 - легкоотсоединяемый материал, защищающий браслет от произвольного склеивания;

5 - разрыв в линии перфорации. Осуществление изобретения

Изобретение представляет собой контрольно-идентификационный браслет, содержащий основу 1, выполненную в виде полосы материала, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы.

На внутреннюю поверхность одного конца основы нанесен клеевой слой 3, на который сверху приклеен легкоотсоединяемый материал 4.

При этом с этого же конца в основе выполнена перфорация 2 в виде, по меньшей мере, двух волнистых или ломанных линий, выступы которых направлены к ближнему концу полосы 1, а впадины - к дальнему.

При этом впадины имеют разрыв 5 в линии перфорации.

Основа может быть выполнена из синтетической бумаги, или ткани с синтетической пропиткой, или ламинированной бумаги.

Перфорация дополнительно может содержать прямые, косые, кругообразные или овалообразные линии, или их комбинацию.

Дополнительные пояснения по сущности изобретения.

Контрольно-идентификационный браслет имеет простую конструкцию: синтетический материал (с перфорацией)+клеевой слой+легкоотсоединяемый материал.

Факультативно на браслет возможно нанесение маркировки.

Для одевания браслета необходимо снять легкоотсоединяемый материал с клеевого слоя, и подогнав под размер, например запястья, соединить конец основы с клеевым слоем с внешней поверхностью ленты основы. После этого снять браслет не нарушив основу в области перфорации невозможно. Любая попытка снятия (отклеивания браслета) будет повреждать область перфорации, обозначая попытку фальсификации пользователем.

Указанная перфорация, которая делается в синтетическом браслете, предотвращает его снятие без видимых повреждений, и он становится единицей контрольно-идентификационной продукции.

Уникальность перфорации позволяет повысить идентификационную взломостостойкость браслета по изобретению. Наличие разрыва в линии перфорации в районе впадин позволяют: 1) резко сдергивать легкоотсоединяемый материал с клеевого слоя, не боясь нарушения основы браслета в районе перфорации (а такая проблема существует для браслетов с непрерывистой линией перфорации); 2) гарантированно отрывать выступы на перфорации при попытке снятия браслета потянув за конец с перфорацией.

Особенности синтетического материала основы: не рвется, не промокает, не растягивается. В качестве материала основы могут быть применены: любая синтетическая бумага (полиэтиленовая или полипропиленовая), аналоги спанбонда (tyvek, hypak и пр), аналог ткани с синтетической пропиткой. Или даже бумага ламинированная.

В качестве клея для клеевого слоя может быть применен, например, клей-расплав НМ-1280 (в составе:смесь термопластичного эластомера, смолы и воска; плотность 0,98 г/см³), или его аналоги.

Способ производства браслетов по изобретению может быть, например, следующим: бабину основы из тайвека сначала окрашивают в нужный цвет, затем на станке эту бабину разматывают, нанося на один конец клей НМ-1280, затем к этому участку прикатывают легкоотсоединяемый материал, выполненный, например, из силиконизированной бумаги (или ламинированной бумаги), затем полученный многослойный материал прокатывают через высекательный вал, который наносит перфорацию и разделяет материал основы на ленты браслетов, например по 10 штук или другое количество.

Готовый браслет может иметь, например, следующие параметры: длина 240-260 мм, ширина 12-26 мм, длина клеевой части с перфорацией 15-45 мм.

Конкретные примеры контрольно-идентификационных браслетов по изобретению.

Пример 1.

Контрольно-идентификационный браслет выполненный длиной 240 мм, шириной 12 мм, клеевая часть с перфорацией длиной 15 мм, содержит две волнистые линии перфорации с двумя впадинами каждая, впадины в нижней части имеют разрыв в линии перфорации. Основа выполнена из тайвека.

Пример 2.

Контрольно-идентификационный браслет выполненный длиной 250 мм, шириной 18 мм, клеевая часть с перфорацией длиной 25 мм, содержит три волнистые линии перфорации с тремя впадинами каждая и пять косых линий, впадины в нижней части имеют разрыв в линии перфорации. Основа выполнена из тайвека.

Пример 3.

Контрольно-идентификационный браслет выполненный длиной 260 мм, шириной 26 мм, клеевая часть с перфорацией длиной 40 мм, содержит три ломанных линии перфорации с тремя впадинами каждая и три прямых линии, впадины в нижней части имеют разрыв в линии перфорации. Основа выполнена из ламинированной бумаги.

Пример 4.

Контрольно-идентификационный браслет выполненный длиной 245 мм, шириной 15 мм, клеевая часть с перфорацией длиной 45 мм, содержит четыре ломанных линии перфорации с тремя впадинами каждая и две кругообразные линии, впадины в нижней части имеют разрыв в линии перфорации. Основа выполнена из полиэтиленовой бумаги.

Пример 5.

Контрольно-идентификационный браслет выполненный длиной 255 мм, шириной 23 мм, клеевая часть с перфорацией длиной 30 мм, содержит две ломанных линии перфорации с тремя впадинами каждая и три овалообразные линии, впадины в нижней части имеют разрыв в линии перфорации. Основа выполнена из полипропиленовой бумаги.

Таким образом, предложенные особенности браслета в части конструкции и особенностей перфорации позволяют преодолеть недостатки существующего уровня техники, упростить конструкцию контрольно-идентификационного браслета при одновременном повышении идентификационной взломостостойкости.

Поиск по общедоступным источникам информации показал, что из уровня техники не известна и явным образом не следует вся совокупность признаков предложенного изобретения, в связи с чем изобретение соответствует условиям патентоспособности «новизна» и «изобретательский уровень».

Заявленное изобретение состоит из стандартных для этой области техники материалов и элементов, взаимосвязанных определенным образом, то есть может быть использовано в промышленности, ввиду чего изобретение соответствует условию патентоспособности «промышленная применимость».

Следует понимать, что после рассмотрения специалистом приведенного описания с примером осуществления предлагаемого изобретения, для него станут очевидными другие изменения, модификации и варианты реализации изобретения. Таким образом, все подобные изменения, модификации и варианты реализации, а также другие области применения, не имеющие расхождений с сущностью настоящего изобретения, следует считать защищенными настоящим изобретением в объеме прилагаемой формулы.

Изобретение относится к контрольно-идентификационной продукции, применяемой для маркировки легитимных пользователей на общественных мероприятиях, предотвращая несанкционированную передачу браслета между несколькими пользователями. Контрольно-идентификационный браслет содержит основу, выполненную в виде полосы материала, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы. На внутреннюю поверхность одного конца основы нанесен клеевой слой, на который сверху приклеен легкоотсоединяемый материал. При этом с этого же конца в основе выполнена перфорация в виде, по меньшей мере, двух волнистых или ломаных линий, выступы которых направлены к ближнему концу полосы, а впадины - к дальнему, при этом впадины имеют разрыв в линии перфорации. Технический результат заключается в упрощении конструкции контрольно-идентификационного браслета при одновременном повышении идентификационной взломостойкости. 2 з.п. ф-лы, 8 ил.

1. Контрольно-идентификационный браслет, содержащий основу, выполненную в виде полосы материала, имеющей внешнюю и внутреннюю поверхности, а также первый и второй концы, отличающийся тем, что на внутреннюю поверхность одного конца основы нанесен клеевой слой, на который сверху приклеен отсоединяемый материал, представляющий собой силиконизированную или ламинированную бумагу, при этом с этого же конца в основе выполнена реперфорация в виде, по меньшей мере, двух волнистых или ломаных линий, выступы которых направлены к ближнему концу полосы, а впадины – к дальнему, при этом впадины имеют разрыв в линии перфорации.

2. Контрольно-идентификационный браслет по п. 1, отличающийся тем, что основа выполнена из синтетической бумаги, или ткани с синтетической пропиткой, или ламинированной бумаги.

3. Контрольно-идентификационный браслет по любому из пп. 1 или 2, отличающийся тем, что перфорация дополнительно содержит прямые, косые, кругообразные или овалообразные линии, или их комбинацию.
