Стойка ограждения Российский патент 2025 года по МПК E04H17/16

Изобретение относится к области наземного строительства, в частности к ограждениям, таким как, например заборы.

Из уровня техники известно решение, представляющее собой опорный столб ограждения, выполненный в виде профиля и содержащий наклонные пазы, выполненные вдоль столба параллельно друг другу, при этом наклонные пазы пересекают по меньшей мере две смежные стороны профиля и угол между ними. Патент № RU205942U1, МПК E04H 17/00, опубликован 12.08.2021.

Из уровня техники известно решение, выбранное в качестве ближайшего аналога, представляющее собой секцию ограждающей конструкции, включающую два параллельных П-образных профиля и поперечно установленные ламели. П-образные профили зеркально симметричны по отношению друг к другу и имеют обращенные друг к другу гребни для установки ламелей, причем левый П-образный профиль имеет по два шипа на каждом выступе гребня для фиксации ламелей в горизонтальном и в вертикальном направлении, а правый П-образный профиль имеет по одному шипу на каждом выступе гребня для вертикальной фиксации ламелей. Каждая ламель имеет на нижней кромке слева по меньшей мере два паза для фиксации шипами левого П-образного профиля, а также имеются уголки-гребни, фиксирующие ламели в П-образном профиле, причем форма уголков-гребней сопряжена с профилем ламелей. Патент RU164060U1, МПК E04H 17/00, опубликован 20.08.2016.

Известные из уровня техники решения не обеспечивают достаточную надежность прикрепления ламелей ограждения к его стойке, а также его долговечность, вследствие наличия пазов для закрепления ламелей, снижающих жесткость конструкции и подверженных повреждению, а также низкой жесткости столба, что повышает риски его повреждения при нагрузках, направленных на его изгиб, например, ударных или ветровых нагрузках. Таким образом, задачей заявленного технического решения является создание ограждения с повышенной надежностью.

Технический результат заявляемого решения заключается в повышении надежности ограждения. Повышение надежности достигается, в частности, повышением жесткости конструкции стойки, а также повышением долговечности ограждения, обусловленным, в частности, повышением надежности прикрепления ламелей ограждения к стойке.

Заявленный технический результат достигается за счет того, что стойка ограждения для прикрепления к ней ламелей ограждения включает прямоугольный профиль, два изогнутых профиля, включающих углубление для прикрепления ламелей ограждения, ограниченное основанием изогнутого профиля, соединенным со стенкой прямоугольного профиля, и боковыми стенками с полками, и два П-образных профиля, соединенных с изогнутыми профилями, при этом, изогнутые профили закреплены на противоположных стенках прямоугольного профиля, а П-образный профиль соединен одной боковой стенкой с полкой боковой стенки одного изогнутого профиля, а другой боковой стенкой - с полкой боковой стенки другого изогнутого профиля.

В контексте заявляемого решения под термином «ламели ограждения» следует понимать горизонтальные планки ограждения, которые зачастую устанавливаются параллельно друг другу, а их концы прикрепляются к стойкам ограждения. Такие планки могут быть выполнены различного поперечного сечения, в частности, прямоугольного, Z-образного или иного. В контексте заявляемого решения для специалиста в данной области техники понятно, что профиль включает три стороны: основание и сопряженные с ним боковые стенки, а поперечное сечение П-образного профиля представляет собой символ «П».

Стойка и прикрепленные к ней ламели ограждения, в отличие от выполнения ограждения из сплошного листа, например, профилированного, повышают надежность ограждения за счет возможности прохождения воздуха между ламелями, что позволяет в дождливую погоду быстрее просушиться ограждению, снижая риски его коррозии. Такое ограждение обеспечивает также равномерный доступ воздуха, а также солнечных лучей на ограждаемую территорию, что расширяет возможности его использования в ограждении посевных территорий, не создавая сплошной тени и обеспечивая просушку территории. Кроме того, использование ламелей также повышает ремонтопригодность ограждения, и как следствие его надежность, в отличие от ограждения, где пролеты между стойками соединены сплошным листом, так как при повреждении ламели ее можно легко заменить, не отсоединяя при этом другие ламели и быстро восстановить ограждение.

Стойка ограждения включает прямоугольный профиль, что повышает жесткость стойки и ее сопротивляемость различным изгибающим нагрузкам, например, ударным или ветровым, за счет выполнения профиля прямоугольным и наличия ребер жесткости у профиля, что обуславливает повышение долговечности, и как следствие надежности всего ограждения. Кроме того, плоские стенки прямоугольного профиля позволяют надежно соединить с ним другие профили, в отличие от использования в стойке круглого профиля, за счет большей площади плоской поверхности и большего количества точек соприкосновения профилей друг с другом, что также повышает долговечность и надежность ограждения. В предпочтительных вариантах прямоугольный профиль выполнен квадратным в сечении, что дополнительно повышает надежность ограждения, так как, в отличие от профиля, поперечное сечение которого представляет собой прямоугольник, а сам профиль имеет разную прочность на изгиб по разным сторонам, квадратный профиль, поперечное сечение которого представляет собой квадрат, обладает равнозначным сопротивлением изгибающим нагрузкам по всем своим сторонам, что дополнительно повышает долговечность ограждения и жесткость стойки при воздействии изгибающих нагрузок с любых сторон ограждения.

Стойка ограждения также включает два изогнутых профиля, включающих углубление для прикрепления ламелей ограждения, ограниченное основанием изогнутого профиля, соединенным с стенкой прямоугольного профиля, и боковыми стенками с полками, что повышает надежность ограждения вследствие заявляемого исполнения профиля, так как наличие углубления для прикрепления ламелей ограждения к стойке, позволяет защитить узлы соединения ламелей и стойки, снижая воздействие на них погодных условий, например, ветра, или дождя, ускоряющих ослабление соединения, при использовании резьбового соединения, и деградацию материалов ламелей и стойки, таким образом повышая надежность и долговечность соединения. Кроме того, наличие углубления, ограниченного основанием изогнутого профиля и его боковыми стенками с полками, для прикрепления ламелей повышает жесткость соединения, так как при воздействии изгибающей нагрузки на ламели, причем с обеих сторон ограждения, углубление изогнутого профиля стойки удерживает ламели, снижая риски их изгиба за счет большей площади контакта ламели и изогнутого профиля в углублении, в отличие от соединения встык без углубления, что обуславливает бóльшую долговечность и надежность ограждения. Выполнение профиля изогнутым с основанием и боковыми стенками с полками повышает его надежность, и как следствие надежность всего ограждения, за счет наличия ребер жесткости в местах сопряжения основания и боковых стенок, а также боковых стенок и полок, что повышает сопротивляемость стойки к изгибающим нагрузкам и ее жесткость, также повышая надежность прикрепления ламелей к стойке.

В предпочтительном варианте полки боковых стенок изогнутого профиля, включают дополнительные планки, направленные внутрь стойки, что дополнительно повышает жесткость ограждения, за счет дополнительных ребер жесткости в местах сопряжения полок изогнутого профиля с дополнительными планками, и как следствие дополнительно повышает надежность ограждения. При этом предпочтительное направление дополнительных планок внутрь стойки не препятствует надежному соединению П-образных профилей с изогнутыми профилями. Основание и боковые стенки изогнутого профиля, и боковые стенки и полки изогнутого профиля предпочтительно сопряжены под прямым углом, что дополнительно повышает сопротивляемость стойки изгибающим нагрузкам, направленным перпендикулярно ограждению, которые проявляются наиболее часто, а также дополнительно снижает риски деформации стойки при боковых нагрузках или разнонаправленных нагрузках на ламели, прикрепленные с разных сторон к стойке, тем самым дополнительно повышая жесткость, долговечность и надежность ограждения.

Изогнутые профили закреплены на противоположных стенках прямоугольного профиля, что также повышает жесткость стойки, а также ее долговечность, и как следствие надежность, за счет симметричного расположения изогнутых профилей, обеспечивающего одинаковое сопротивление ограждения изгибающим нагрузкам, направленным с обеих сторон ограждения, а также обуславливает симметричное расположение ребер жесткости внутри стойки, тем самым снижая риски неравномерного износа частей стойки, а также соединений ее с ламелями ограждения. Вместе с тем, наличие именно двух изогнутых профилей, а также соединение изогнутого профиля основанием с стенкой прямоугольного профиля и их симметричное расположение, также обеспечивает высокую жесткость стойки, за счет симметричного расположения ребер жесткости и высокого сопротивления стойки изгибающим нагрузкам.

Стойка ограждения также включает два П-образных профиля, соединенных с изогнутыми профилями, при этом П-образный профиль соединен одной боковой стенкой с полкой боковой стенки одного изогнутого профиля, а другой боковой стенкой – с полкой боковой стенки другого изогнутого профиля. Такая конфигурация соединения двух П-образных профилей с изогнутыми профилями обеспечивает защиту двух других стенок прямоугольного профиля, не соединенных с изогнутыми профилями, и боковых стенок изогнутого профиля, а также дополнительно мест прикрепления ламелей к стойке в углублении изогнутого профиля, от внешних погодных воздействий и механических повреждений, например при ударах, с обеих сторон ограждения, что повышает долговечность, и как следствие надежность ограждения. Кроме того, наличие двух П-образных профилей также повышает жесткость стойки за счет наличия ребер жесткости, а также формирует симметричное их расположение, повышая сопротивляемость стойки изгибающим нагрузкам, обеспечивая ограждение высокой жесткостью, долговечностью, и как следствие, надежностью. Кроме того, такое соединение П-образных профилей с изогнутыми профилями дополнительно обеспечивает завершенность решения.

В предпочтительных вариантах стойка включает крышку, закрепленную на торцевой части стойки, которая дополнительно повышает долговечность и надежность ограждения, дополнительно защищая стойку от попадания и накопления в полости прямоугольного профиля, а также в пространстве между прямоугольным профилем и П-образным профилем, влаги, способной ускорить деградацию материала стойки, и защищая также места прикрепления ламелей к стойке от попадания влаги, которая дополнительно повышает риск их повреждения. Крышка предпочтительно имеет форму, соответствующую поперечному сечению стойки, в частности прямоугольную. Кроме того, для специалиста в данной области техники понятно, что крышка может включать пластину с боковыми бортиками, при этом крышка может быть закреплена на торцевой части стойки посредством соединения бортиков, в частности, с П-образными профилями посредством, например, саморезов или заклепок.

В одном из частных вариантов заявляемого решения основание П-образного профиля выполнено перфорированным, что дополнительно повышает долговечность и надежность ограждения за счет возможности циркуляции воздуха в стойке, в частности в пространстве между П-образным профилем и прямоугольными профилем, тем самым дополнительно ускоряя высушивание стойки потоком воздуха при попадании туда влаги, например, вследствие дождя, дополнительно снижая риски деградации материала и его повреждения. Кроме того, такое предпочтительное исполнение стойки ограждения, в которой основание П-образного профиля может быть выполнено перфорированным, может включать светодиодную ленту, закрепленную между прямоугольным профилем и П-образным профилем, прикрепленную к П-образному профилю, что дополнительно обеспечивает возможность освещения ограждения, а дополнительное прикрепление к основанию П-образного профиля светопрозрачного листа, например полимерного, позволяет дополнительно снизить риски попадания влаги в пространство между П-образным профилем и прямоугольным профилем, при этом сохранив возможность освещения ограждения.

В одним частных вариантах профили могут быть соединены друг с другом заклепками, а в других - саморезами, что, в отличие от соединения профилей посредством сварки, дополнительно снижает риски коробления и перегрева материала, что может ускорить его усталостное разрушение, таким образом дополнительно повышая долговечность и надежность ограждения.

В предпочтительном варианте стойка включает П-образный профиль-заглушку, установленный в углубление одного из изогнутых профилей и соединенный с ним, что в случае прикрепления ламелей к стойке в углубление только одного изогнутого профиля, например в случае, если стойка является крайней, т.е., началом или концом ограждения, позволяет дополнительно повысить жесткость стойки со стороны без ламелей, тем самым дополнительно повышая надежность ограждения.

Далее заявляемое техническое решение поясняется с помощью фигур, на которых условно представлены различные варианты исполнения ограждения.

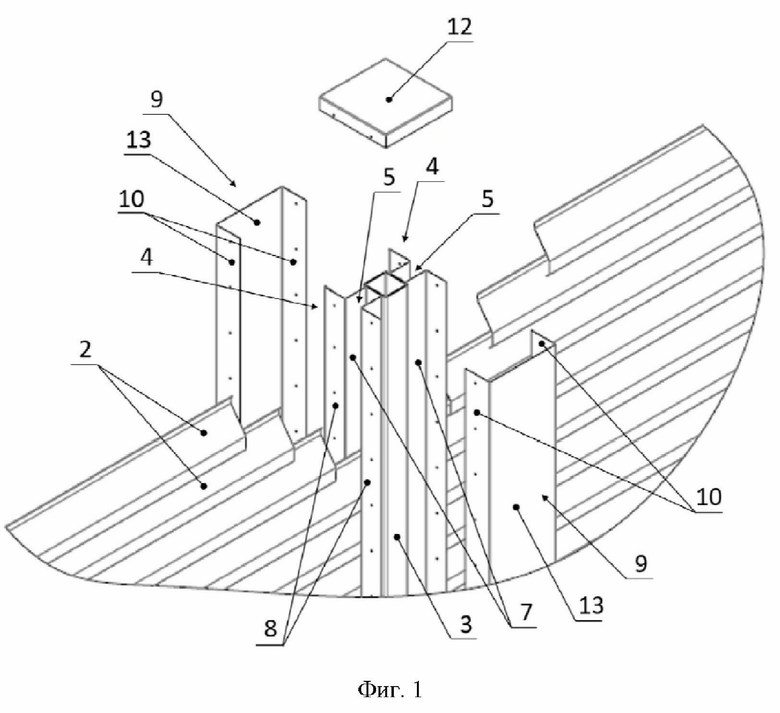

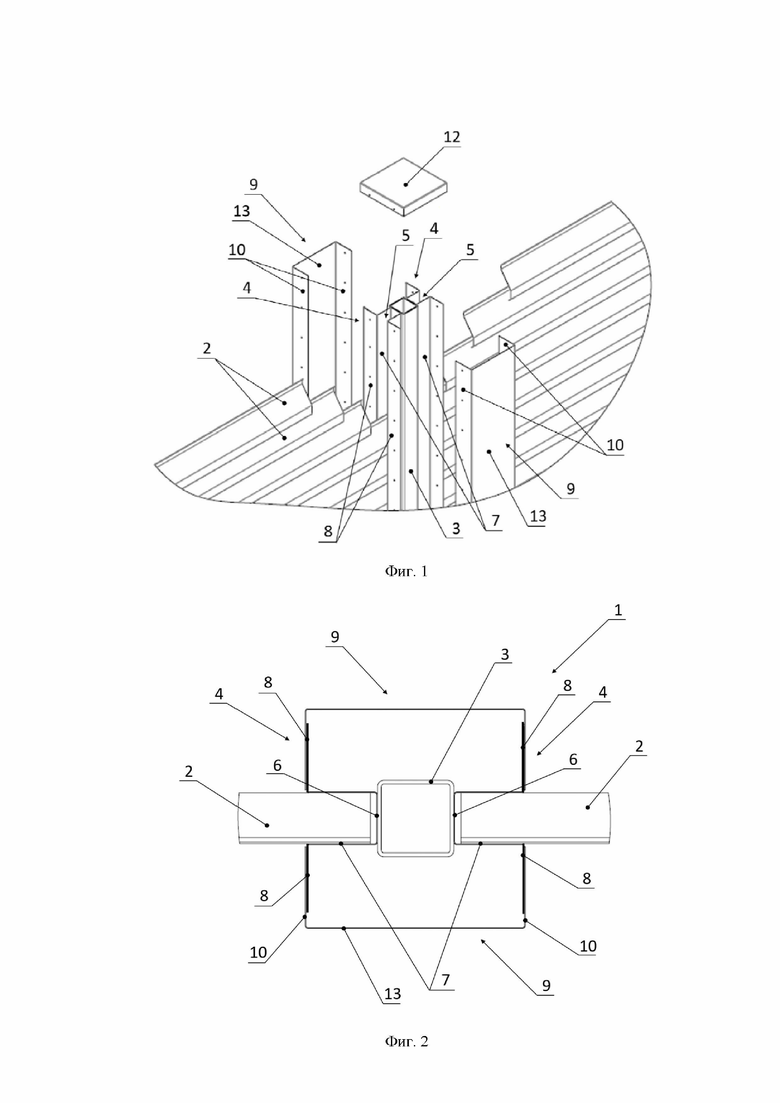

На фиг. 1 представлен фрагмент схемы первого частного варианта ограждения до сборки.

На фиг. 2 представлен фрагмент первого частного варианта ограждения после сборки в сечении.

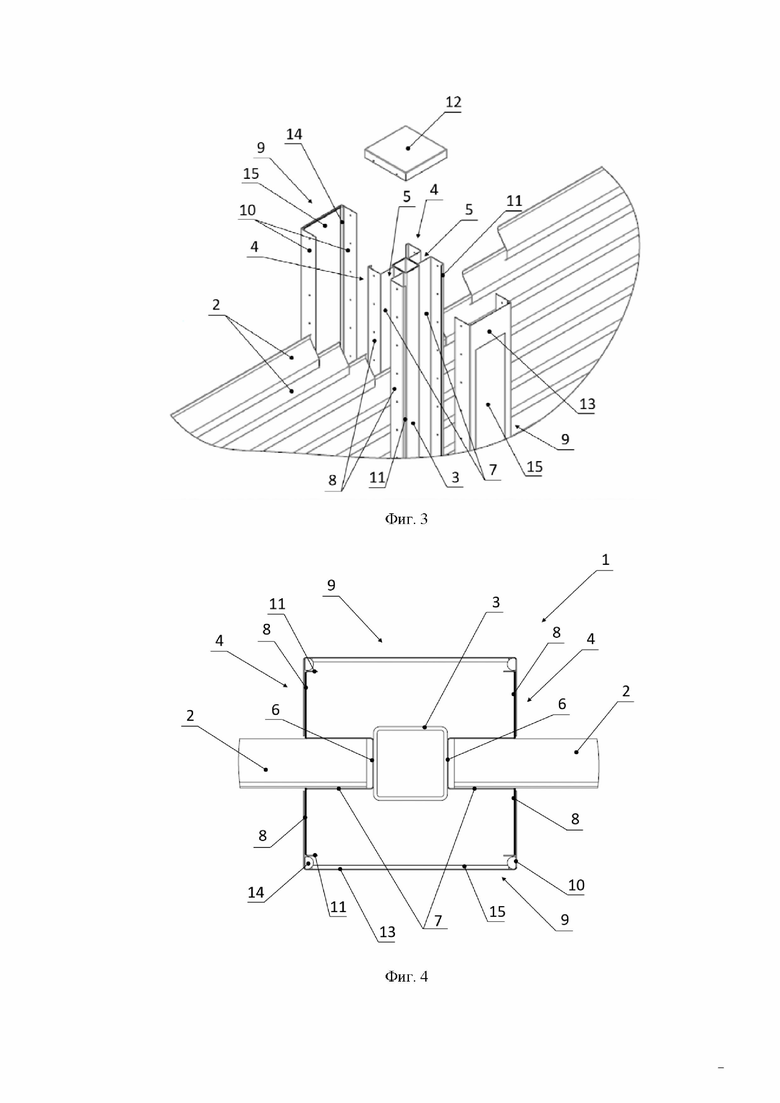

На фиг. 3 представлен фрагмент схемы второго частного варианта ограждения до сборки.

На фиг. 4 представлен фрагмент второго частного варианта ограждения после сборки в сечении.

Цифрами на фигурах обозначены:

- стойка (1);

- ламели (2) ограждения;

- прямоугольный профиль (3);

- изогнутый профиль (4);

- углубление (5) изогнутого профиля (4);

- основание (6) изогнутого профиля (4);

- боковая стенка (7) изогнутого профиля (4);

- полка (8) боковой стенки (7);

- П-образный профиль (9);

- боковая стенка (10) П-образного профиля (9);

- дополнительная планка (11) полки (8);

- крышка (12);

- основание (13) П-образного профиля (9);

- светодиодная лента (14);

- светопрозрачный лист (15).

Далее со ссылками на фигуры описан один из предпочтительных вариантов исполнения заявляемого технического решения.

Ограждение содержит стойку (1) и прикрепленные к ней ламели (2) ограждения. Стойка (1) включает прямоугольный профиль (3), предпочтительно квадратный в сечении, два изогнутых профиля (4), включающих углубление (5) для прикрепления ламелей (2) ограждения, ограниченное основанием (6) изогнутого профиля (4), соединенным с стенкой прямоугольного профиля (3), и боковыми стенками (7) с полками (8), и два П-образных профиля (8), соединенных с изогнутыми профилями (4). Изогнутые профили (4) закреплены на противоположных стенках прямоугольного профиля (3), а П-образный профиль (9) соединен одной боковой стенкой (10) с полкой (8) боковой стенки (7) одного изогнутого профиля (4), а другой боковой стенкой (10) – с полкой (8) боковой стенки (7) другого изогнутого профиля (4). Полки (8) боковых стенок (7) изогнутого профиля (4) предпочтительно включают дополнительные планки (11), направленные внутрь стойки (1). Основание (6) и боковые стенки (7) изогнутого профиля (4), и боковые стенки (7) и полки (8) изогнутого профиля (4) предпочтительно сопряжены под прямым углом.

В предпочтительном варианте, стойка (1) включает крышку (12), закрепленную на торцевой части стойки (1), основание (13) П-образного профиля (8) выполнено перфорированным, стойка (1) включает светодиодную ленту (14), закрепленную между прямоугольным профилем (3) и П-образным профилем (9) и прикрепленную в П-образному профилю (9), а к основанию (13) П-образного профиля (9) прикреплен светопрозрачный лист (15), предпочтительно полимерный.

Предпочтительный пример сборки заявляемого ограждения описан далее на примере.

На противоположных стенках прямоугольного профиля (3) основаниями (6) закрепляют два изогнутых профиля (4), так, чтобы углубления для прикрепления ламелей (2) ограждения были направлены в разные стороны. В углубления (5) последовательно устанавливают ламели (2) и прикрепляют их к стойке (1). В предпочтительных вариантах ламели (2) в углублении (5) могут быть прикреплены к боковой стенке (7) изогнутого профиля (4), к обеим бобковым стенками (7) изогнутого профиля (4) или к его основанию (6). После прикрепления всех ламелей (2) соединяют два П-образных профиля (9) с изогнутыми профилями (4) так, чтобы с обеих сторон стойки (1) П-образный профиль (9) был соединен одной боковой стенкой (10) с полкой (8) боковой стенки (7) одного изогнутого профиля (4), а другой боковой стенкой (10) – с полкой (8) боковой стенки (7) другого изогнутого профиля (4). В предпочтительном варианте на торцевой части стойки (1) закрепляют крышку (12).

В другом частом варианте, после установки ламелей (2), к П-образному профилю (9), предпочтительно с перфорированным основанием (13), к которому закреплен светопрозрачный лист (15), прикрепляют светодиодную ленту (14) так, чтобы она была закреплена между прямоугольным профилем (3) и П-образным профилем (9). Затем соединяют П-образные профили (9) с изогнутыми профилями (4) и закрепляют крышку (12) на торцевой части стойки (1).

Такое ограждение может быть установлено для ограждения промышленной территории, дачного участка, или любого другого места. В процессе эксплуатации ограждение характеризуется повышенной надежностью, в частности, долговечностью и жесткостью и способно выдерживать различные нагрузки, направленные на изгиб, например, ударные или ветровые.

Представленные фигуры, описание конструкции и использования ограждения не исчерпывают возможные варианты исполнения и не ограничивают каким-либо образом объем заявляемого технического решения. Возможны иные варианты исполнения в объеме заявляемой формулы.

Изобретение относится к области наземного строительства, в частности к ограждениям, таким как, например заборы. Технический результат заявляемого решения заключается в повышении надежности ограждения. Технический результат достигается тем, что стойка ограждения для прикрепления к ней ламелей ограждения включает прямоугольный профиль, два изогнутых профиля, включающих углубление для прикрепления ламелей ограждения, ограниченное основанием изогнутого профиля, соединенным со стенкой прямоугольного профиля и боковыми стенками с полками, и два П-образных профиля, соединенных с изогнутыми профилями, при этом изогнутые профили закреплены на противоположных стенках прямоугольного профиля, а П-образный профиль соединен одной боковой стенкой с полкой боковой стенки одного изогнутого профиля, а другой боковой стенкой - с полкой боковой стенки другого изогнутого профиля. 10 з.п. ф-лы, 4 ил.

1. Стойка ограждения для прикрепления к ней ламелей ограждения, содержащая прямоугольный профиль с прикрепленными к нему своими основаниями двумя изогнутыми профилями, включающими углубление для возможности прикрепления ламелей ограждения, ограниченное основанием изогнутого профиля, соединенным со стенкой прямоугольного профиля и его боковыми стенками с полками, а также - два П-образных профиля, соединенных с изогнутыми профилями, причем изогнутые профили закреплены на противоположных стенках прямоугольного профиля, а каждый П-образный профиль соединен одной боковой стенкой с полкой боковой стенки одного изогнутого профиля, а другой боковой стенкой - с полкой боковой стенки другого изогнутого профиля.

2. Стойка ограждения по п. 1, отличающаяся тем, что включает крышку, закрепленную на торцевой части стойки.

3. Стойка ограждения по п. 1, отличающаяся тем, что прямоугольный профиль выполнен квадратным в сечении.

4. Стойка ограждения по п. 1, отличающаяся тем, что полки боковых стенок каждого изогнутого профиля включают дополнительные планки, направленные внутрь стойки.

5. Стойка ограждения по п. 1, отличающаяся тем, что основание каждого П-образного профиля выполнено перфорированным.

6. Стойка ограждения по п. 5, отличающаяся тем, что включает светодиодную ленту, закрепленную между прямоугольным профилем и П-образным профилем, прикрепленную к П-образному профилю.

7. Стойка ограждения по п. 6, отличающаяся тем, что к основанию П-образного профиля прикреплен светопрозрачный лист.

8. Стойка ограждения по п. 1, отличающаяся тем, что основание и боковые стенки каждого изогнутого профиля и боковые стенки и полки каждого изогнутого профиля сопряжены под прямым углом.

9. Стойка ограждения по п. 1, отличающаяся тем, что все профили соединены друг с другом заклепками.

10. Стойка ограждения по п. 1, отличающаяся тем, что все профили соединены друг с другом саморезами.

11. Стойка ограждения по п. 1, отличающаяся тем, что включает П-образный профиль-заглушку, установленный в углубление одного из изогнутых профилей и соединенный с ним.
