Настоящее изобретение относится к устройству, генерирующему аэрозоль (для генерирования аэрозоля). Настоящее изобретение также относится к способу работы устройства, генерирующего аэрозоль.
Система, генерирующая аэрозоль (для генерирования аэрозоля), как правило, содержит устройство, генерирующее аэрозоль (для генерирования аэрозоля), и изделие, генерирующее аэрозоль (для генерирования аэрозоля). При использовании изделие, генерирующее аэрозоль, находится в зацеплении с устройством, генерирующим аэрозоль, и нагреватель системы, генерирующей аэрозоль, например, устройства, нагревает субстрат, образующий аэрозоль, содержащий вещество для образования аэрозоля, изделия, генерирующего аэрозоль, чтобы генерировать аэрозоль. Затем этот генерируемый аэрозоль может быть перенесен через путь для потока воздуха в мундштук или выпускное отверстие для воздуха устройства или изделия. Аэрозоль может быть предназначен для вдыхания пользователем.
Некоторые устройства, генерирующие аэрозоль, содержат электрические компоненты, которые чувствительны к высоким напряжениям или токам. В частности, некоторые устройства, генерирующие аэрозоль, содержат источники света и нагреватели, которые могут быть особенно чувствительны к высоким напряжениям или токам. Для освещения изделия, генерирующего аэрозоль, могут использоваться источники света, которые, в зависимости от наличия или отсутствия метки, такой как маркер, в изделии, генерирующем аэрозоль, могут функционировать для идентификации характеристики изделия, генерирующего аэрозоль.
Как правило, устройство, генерирующее аэрозоль, содержит контроллер, который выполнен с возможностью управления подачей питания на различные электрические компоненты устройства. Таким образом, контроллер предотвращает подачу избыточных токов или напряжений на различные электрические компоненты устройства. Было бы целесообразно предоставить устройство, генерирующее аэрозоль, в котором электрические компоненты были защищены от избыточных токов или напряжений в случае неисправности контроллера.
Согласно настоящему изобретению предоставлено устройство, генерирующее аэрозоль. Устройство может содержать идентификатор. Идентификатор может быть предназначен для определения одного или обоих из того, находится ли изделие, генерирующее аэрозоль, в зацеплении с устройством и принадлежит ли изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, к первой группе изделий. Идентификатор может содержать источник света. Устройство может содержать блок питания. Блок питания может быть предназначен для подачи тока на источник света. Устройство может содержать переключатель. Переключатель может быть выполнен с возможностью перемещения между замкнутым положением и разомкнутым положением. Необязательно, когда переключатель находится в замкнутом положении, блок питания может подавать ток на источник света. Необязательно, когда переключатель находится в разомкнутом положении, блок питания не может подавать ток на источник света. Устройство может содержать хронометр. Хронометр может быть соединен с переключателем. Устройство может быть выполнено с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Таким образом, согласно первому аспекту настоящего изобретения предоставлено устройство, генерирующее аэрозоль, содержащее идентификатор, предназначенный для определения одного или обоих из того, находится ли изделие, генерирующее аэрозоль, в зацеплении с устройством и принадлежит ли изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, к первой группе изделий, причем идентификатор содержит источник света; блок питания, предназначенный для подачи тока на источник света; переключатель, выполненный с возможностью перемещения между замкнутым положением, в котором блок питания может подавать ток на источник света, и разомкнутым положением, в котором блок питания не может подавать ток на источник света; и хронометр, соединенный с переключателем. Устройство выполнено с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Преимущественно перемещение переключателя из замкнутого положения в разомкнутое положение может защитить источник света от избыточных токов или напряжения.
Указание тока, подаваемого на источник света, может быть, например, измерением или оценкой тока, или измерением или оценкой напряжения, или измерением или оценкой энергопотребления.
Хронометр может представлять собой аппаратный хронометр. В этом контексте термин «аппаратный хронометр» может относиться к хронометру, который способен выполнять операцию, например, размыкать или замыкать переключатель, при отсутствии команды на это от контроллера.
Хронометр может быть выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при отсутствии команды на это от любого отдельного контроллера, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени. Преимущественно это может обеспечить защиту источника света, даже если контроллер устройства выйдет из строя.
Устройство может содержать контроллер для управления подачей тока от блока питания на источник света. Идентификатор может быть соединен с контроллером и необязательно приводиться в действие им. Хронометр может быть выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при отсутствии команды на это от контроллера, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени. Преимущественно это может обеспечить защиту источника света, даже в случае неисправности контроллера.
Хронометр может активироваться контроллером. После активации хронометр может работать без каких-либо дополнительных входных данных от контроллера. После активации хронометр может быть выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при отсутствии команды на это от контроллера, например, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Переключатель может представлять собой переключатель стороны высокого напряжения. Переключатель может электрически соединять блок питания с источником света. Переключатель может представлять собой переключатель стороны низкого напряжения. Переключатель может электрически соединять источник света с заземлением.
Устройство может содержать второй переключатель. Второй переключатель может представлять собой переключатель стороны высокого напряжения. Второй переключатель может электрически соединять блок питания с источником света. Второй переключатель может представлять собой переключатель стороны низкого напряжения. Второй переключатель может электрически соединять источник света с заземлением. Предпочтительно переключатель представляет собой переключатель стороны высокого напряжения, а второй переключатель представляет собой переключатель стороны низкого напряжения.
Хронометр может принимать, например, непосредственно принимать указание тока, подаваемого на источник света. Хронометр может быть выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение, если указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Идентификатор может функционировать как детектор наличия изделия. То есть идентификатор может быть предназначен для определения или выполнен с возможностью определения того, находится ли изделие, генерирующее аэрозоль, в зацеплении с устройством. Альтернативно или дополнительно, идентификатор может быть предназначен для определения того, принадлежит ли изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, к первой группе изделий.
Идентификатор может быть предназначен для различия или выполнен с возможностью различия первой группы изделий, генерирующих аэрозоль, для использования с устройством, и второй группы изделий, генерирующих аэрозоль, для использования с устройством.
Идентификатор может быть соединен с контроллером и необязательно приводиться в действие им.
Источником света может быть светоизлучающий диод. Источник света может представлять собой или содержать источник инфракрасного света, такой как инфракрасный светоизлучающий диод.
Идентификатор может содержать приемник света. Приемник света может представлять собой фотодиод или содержать его. Приемник света может быть выполнен с возможностью приема света, излучаемого источником света. Приемник света может быть выполнен с возможностью приема света, отражаемого или излучаемого изделием, находящимся в зацеплении с устройством. Приемник света может быть соединен с контроллером и необязательно приводиться в действие им.
Определение того, находится ли изделие в зацеплении с устройством, может предусматривать освещение источником света изделия, находящегося в зацеплении с устройством. Определение того, находится ли изделие в зацеплении с устройством, может предусматривать прием света, отражаемого или излучаемого изделием, находящимся в зацеплении с устройством, приемником света. Определение того, находится ли изделие в зацеплении с устройством, может предусматривать анализ света, принятого приемником света.
Определение того, принадлежит ли изделие, находящееся в зацеплении с устройством, к первой группе, может предусматривать освещение источником света изделия, находящегося в зацеплении с устройством. Определение того, принадлежит ли изделие, находящееся в зацеплении с устройством, к первой группе, может предусматривать прием света, отражаемого или излучаемого изделием, находящимся в зацеплении с устройством, приемником света. Определение того, принадлежит ли изделие, находящееся в зацеплении с устройством, к первой группе, может предусматривать анализ света, принятого приемником света.
Изделия, генерирующие аэрозоль, которые относятся к первой группе изделий, генерирующих аэрозоль, могут называться оригинальными изделиями, генерирующими аэрозоль. Изделия, генерирующие аэрозоль, которые не относятся к первой группе изделий, генерирующих аэрозоль, могут называться неоригинальными изделиями, генерирующими аэрозоль. Подтверждение оригинальности изделий, генерирующих аэрозоль, может служить для обеспечения качества изделия, генерирующего аэрозоль, и безопасности пользователя.
Устройство, генерирующее аэрозоль, может быть частью системы, генерирующей аэрозоль. Система, генерирующая аэрозоль, может содержать устройство, генерирующее аэрозоль, и изделие, генерирующее аэрозоль. Изделие, генерирующее аэрозоль, может быть выполнено с возможностью зацепления и отсоединения от устройства, генерирующего аэрозоль.
В контексте данного документа термин «устройство» может относиться к устройству, генерирующему аэрозоль. Термин «изделие» может относиться к изделию, генерирующему аэрозоль. Термин «субстрат» может относиться к субстрату, образующему аэрозоль.
Система, генерирующая аэрозоль, может содержать нагреватель, устройство, генерирующее аэрозоль, и изделие, генерирующее аэрозоль.
Нагреватель может содержать нагревательный элемент. Ссылки на нагрев нагревателя могут быть ссылками на нагрев нагревательного элемента нагревателя. Нагревательный элемент может быть выполнен с возможностью нагрева до рабочей температуры во время использования. Рабочая температура может составлять по меньшей мере 100 градусов Цельсия. Рабочая температура может составлять по меньшей мере 200 градусов Цельсия. Рабочая температура может составлять по меньшей мере 300 градусов Цельсия.
Нагреватель может содержать средство для нагрева нагревательного элемента. Например, нагреватель может содержать проводку, выполненную с возможностью подачи тока на нагревательный элемент. Альтернативно или дополнительно, нагреватель может содержать индуктор, такой как индукторная катушка, выполненный с возможностью генерирования переменного электромагнитного поля и тем самым нагрева токоприемного материала нагревательного элемента.
Нагреватель может представлять собой электрический резистивный нагреватель. Нагревательный элемент может быть выполнен с возможностью электрически резистивного нагрева.
Нагреватель может представлять собой индукционный нагреватель. Нагревательный элемент может быть выполнен с возможностью индукционного нагрева.
Нагреватель может представлять собой внутренний нагреватель. То есть нагреватель или нагревательный элемент может быть выполнен с возможностью нагрева субстрата, образующего аэрозоль, изделия, генерирующего аэрозоль, изнутри субстрата, образующего аэрозоль. Например, устройство, генерирующее аэрозоль, может содержать нагреватель, при этом нагреватель может содержать нагревательную пластину, штифт или стержень, которые проникают в субстрат, образующий аэрозоль, и нагреваются электрическим резистивным нагревом или индукционным нагревом при использовании. Нагревательная пластина, штифт или стержень может представлять собой нагревательный элемент или содержать его. Альтернативно, изделие, генерирующее аэрозоль, может содержать индукционно нагреваемый нагревательный элемент, встроенный в субстрат, образующий аэрозоль, изделия и устройство, генерирующее аэрозоль, может быть выполнено с возможностью индукционного нагрева индукционно нагреваемого нагревательного элемента при использовании, например, посредством использования индуктора для генерирования переменного электромагнитного поля.
Нагреватель может представлять собой внешний нагреватель. То есть нагреватель может быть выполнен с возможностью нагрева субстрата, образующего аэрозоль, изделия, генерирующего аэрозоль, снаружи субстрата, образующего аэрозоль. Например, устройство, генерирующее аэрозоль, может содержать нагреватель, при этом нагреватель может быть расположен так, чтобы окружать изделие, генерирующее аэрозоль, для нагрева изделия, генерирующего аэрозоль. Например, нагреватель может содержать по существу трубчатый нагревательный элемент, который при использовании окружает субстрат, образующий аэрозоль, трубчатой формы.
Нагреватель может быть предназначен для нагрева по меньшей мере части изделия, генерирующего аэрозоль, или субстрата, образующего аэрозоль, изделия, генерирующего аэрозоль, зацепленного с возможностью разъединения с устройством, генерирующим аэрозоль.
Устройство, генерирующее аэрозоль, может содержать нагреватель. Например, устройство может содержать нагревательный элемент в виде штифта, пластины или стержня. Нагревательный элемент может быть электрически соединен с блоком питания устройства. Нагревательный элемент может быть выполнен с возможностью проникания в субстрат, образующий аэрозоль, изделия, генерирующего аэрозоль, при использовании.
Устройство, генерирующее аэрозоль, может содержать часть нагревателя, например, средство для нагрева нагревательного элемента нагревателя. Изделие, генерирующее аэрозоль, может содержать часть нагревателя, например, нагревательный элемент нагревателя. Например, изделие, генерирующее аэрозоль, может содержать индукционно нагреваемый нагревательный элемент, встроенный в субстрат, образующий аэрозоль, изделия и устройство, генерирующее аэрозоль, может содержать индуктор, такой как индукторная катушка, выполненный с возможностью генерирования переменного электромагнитного поля и индукционного нагрева индукционно нагреваемого нагревательного элемента при использовании.
Устройство, генерирующее аэрозоль, может содержать полость. Устройство может содержать корпус. Корпус может образовывать полость. Корпус может быть выполнен с возможностью удерживания при использовании. Полость может быть предназначена для размещения по меньшей мере части изделия, генерирующего аэрозоль. Зацепление изделия с устройством может представлять собой или может предусматривать размещение по меньшей мере части изделия в полости устройства. Нагревательный элемент устройства может проходить в продольном направлении в полости, например, от основания камеры, образующей полость. Нагревательный элемент может быть выполнен с возможностью проникания в субстрат, образующий аэрозоль, изделия, когда изделие размещено в полости.
Система, например устройство, может содержать впускное отверстие для воздуха. Например, корпус устройства может образовывать впускное отверстие для воздуха. Путь для потока воздуха может быть образован от впускного отверстия для воздуха до полости устройства. Система, например изделие, может содержать выпускное отверстие для воздуха. Например, мундштук изделия может содержать выпускное отверстие для воздуха. При использовании, путь для потока воздуха может быть образован между впускным отверстием для воздуха и выпускным отверстием для воздуха. Например, при использовании пользователь может вдыхать через изделие, размещенное в полости устройства, и это вдыхание может вызывать протекание воздуха через впускное отверстие для воздуха устройства, затем в полость устройства, затем через изделие, находящееся в зацеплении с устройством, затем наружу через выпускное отверстие для воздуха мундштука изделия, а затем в рот пользователя.
Изделие системы может относиться к первой группе изделий. Изделие может содержать субстрат, образующий аэрозоль. Субстрат, образующий аэрозоль, может представлять собой твердый субстрат, образующий аэрозоль. Субстрат, образующий аэрозоль, может представлять собой гель. Субстрат, образующий аэрозоль, может представлять собой жидкость.
В контексте данного документа термин «субстрат, образующий аэрозоль» может относиться к субстрату, способному высвобождать летучие соединения, которые могут образовывать аэрозоль. Летучие соединения могут быть высвобождены за счет нагрева или сгорания субстрата, образующего аэрозоль.
Субстрат, образующий аэрозоль, может содержать никотин. Субстрат, образующий аэрозоль, может содержать материал растительного происхождения. Субстрат, образующий аэрозоль, может содержать гомогенизированный материал растительного происхождения. Субстрат, образующий аэрозоль, может содержать табак. Субстрат, образующий аэрозоль, может содержать табакосодержащий материал. Табакосодержащий материал может содержать летучие табачные вкусоароматические соединения. Эти соединения могут высвобождаться из субстрата, образующего аэрозоль, при нагреве. Субстрат, образующий аэрозоль, может содержать гомогенизированный табачный материал. Субстрат, образующий аэрозоль, может содержать другие добавки и ингредиенты, такие как ароматизаторы. Жидкий субстрат, образующий аэрозоль, может содержать одно или более из воды, растворителей, этанола, растительных экстрактов и натуральных или искусственных вкусоароматических веществ. Субстрат, образующий аэрозоль, может содержать вещество для образования аэрозоля. Примерами подходящих веществ для образования аэрозоля являются глицерин, глицерол и пропиленгликоль.
Изделие, генерирующее аэрозоль, может содержать полый трубчатый элемент. Изделие, генерирующее аэрозоль, может содержать элемент, охлаждающий аэрозоль. Изделие, генерирующее аэрозоль, может содержать мундштук. Изделие, генерирующее аэрозоль, может содержать внешнюю обертку, например, бумажную обертку.
Изделие, генерирующее аэрозоль, может содержать субстрат, образующий аэрозоль, полый трубчатый элемент, элемент, охлаждающий аэрозоль, и мундштук, расположенные последовательно в соосном выравнивании и окруженные внешней оберткой.
При использовании изделие может находиться в зацеплении с устройством, например, размещено в полости устройства. Когда изделие размещено в полости, нагревательный элемент, например, в виде нагревательной пластины, проходящей продольно от основания полости, может проникать в субстрат, образующий аэрозоль, изделия. Затем пользователь может делать вдох через мундштук изделия. Это может вызвать протекание воздуха через впускное отверстие для воздуха устройства. Этот поток воздуха может быть обнаружен механизмом обнаружения затяжки устройства. Это может вызвать работу нагревательного элемента. Альтернативно, нагреватель может быть вручную активирован пользователем, например, с помощью кнопки. Нагревательный элемент затем может нагреваться. Это может нагревать субстрат, образующий аэрозоль, изделия таким образом, что летучие соединения высвобождаются субстратом, образующим аэрозоль. Вдыхание пользователя может вызвать протекание потока воздуха через впускное отверстие для воздуха, чтобы затем протекать через субстрат, образующий аэрозоль. Летучие соединения, высвобожденные субстратом, образующим аэрозоль, могут быть захвачены в поток воздуха. Затем воздух и захваченные соединения могут протекать через полый трубчатый элемент и элемент, охлаждающий аэрозоль. В это время летучие соединения могут охлаждаться и конденсироваться с образованием аэрозоля. Затем аэрозоль может протекать через мундштук изделия и в рот пользователя.
Как должно быть понятно специалисту в данной области техники после прочтения данного описания, в приведенном выше абзаце описано использование конкретной системы, но другие системы могут реализовывать настоящее изобретение.
Блок питания может быть предназначен для подачи питания на нагревательный элемент, например, на одно или оба средства для нагрева нагревательного элемента и нагревательного элемента. Блок питания может быть предназначен для подачи питания на любой или все компоненты устройства, которым требуется питание. Блок питания может содержать один или более узлов питания. Разные узлы питания могут быть предназначены для подачи питания на разные компоненты.
Устройство может содержать контроллер. Контроллер может быть соединен с любым или всеми электрическими компонентами устройства. Как должно быть понятно специалисту в данной области техники после прочтения данного описания, контроллер может управлять работой различных компонентов устройства. Контроллер может управлять подачей питания, например, от блока питания, к любому или всем компонентам устройства, которым требуется питание.
Первая группа изделий, генерирующих аэрозоль, может содержать или состоять из изделий, генерирующих аэрозоль, выполненных или каким-либо образом спроектированных или оптимизированных для использования с устройством, генерирующим аэрозоль. Первая группа изделий, генерирующих аэрозоль, может содержать или состоять из изделий, генерирующих аэрозоль, имеющих одну или более конкретных марок, один или более конкретных типов или составов субстрата, образующего аэрозоль, конкретную дату производства, конкретный диапазон дат производства, конкретный номер партии, конкретный диапазон номеров партий, конкретный срок годности или конкретный диапазон сроков годности.
Перед зацеплением изделия, генерирующего аэрозоль, с устройством, генерирующим аэрозоль, устройство, генерирующее аэрозоль, может находиться в состоянии бездействия.
Способ может включать или может быть выполнен после зацепления изделия, генерирующего аэрозоль, с устройством, генерирующим аэрозоль.
Зацепление изделия с устройством может предусматривать или состоять из размещения по меньшей мере части изделия внутри полости.
Способ может включать активацию устройства, например, с использованием пользовательского интерфейса, такого как кнопка на устройстве. Данный этап может перевести устройство из состояния бездействия в активное состояние. Данный этап может происходить после зацепления изделия, генерирующего аэрозоль, с устройством, генерирующим аэрозоль. Переход из состояния бездействия в активное состояние может вызвать электрические возмущения, например, колебания напряжения на электрических компонентах устройства.
Идентификатор может быть выполнен с возможностью обнаружения наличия изделия, генерирующего аэрозоль, зацепленного с устройством, генерирующим аэрозоль, например, размещенного в полости устройства. Способ может включать этап определения наличия для определения того, находится ли изделие, генерирующее аэрозоль, в зацеплении с устройством, генерирующим аэрозоль. Необязательно способ может включать определение того принадлежит ли изделие, находящееся в зацеплении с устройством, к первой группе изделий, только если на этапе определения наличия определено, что изделие, генерирующее аэрозоль, находится в зацеплении с устройством, генерирующим аэрозоль. Этап определения наличия может быть запущен путем перемещения устройства из состояния бездействия в активное состояние, или осуществлен автоматически после этого.
Идентификатор может быть особенно чувствительным к электрическим возмущениям, например, колебаниям напряжения. Например, источник света идентификатора может быть особенно чувствительным к электрическим возмущениям. В частности, источник света, как описано в отношении первого аспекта, может быть особенно чувствительным к электрическим возмущениям.
В частности, источник света может иметь непрерывный прямой ток от 2 до 100 миллиампер. Например, источник света может иметь непрерывный прямой ток от 10 до 50 миллиампер. Например, источник света может иметь непрерывный прямой ток приблизительно 20 миллиампер. В этом контексте непрерывный прямой ток может относиться к максимальному току, который может быть подан на источник света непрерывно без повреждения источника света или без серьезного риска повреждения источника света. Другими словами, когда непрерывный прямой ток составляет приблизительно 20 миллиампер, подача на источник света более или существенно более 20 миллиампер непрерывно, то есть в течение продолжительного периода времени, например, нескольких секунд или минут, может повредить или вероятнее всего повредит источник света.
Дополнительно, источник света может иметь пиковый прямой ток от 0,1 до 10 ампер. Или же источник света может иметь пиковый прямой ток от 0,5 до 5 ампер. Или же источник света может иметь пиковый прямой ток приблизительно 1 ампер. Соответствующее время ограничения может составлять от 1 микросекунды до 10 миллисекунд. Соответствующее время ограничения может составлять от 10 микросекунд до 1 миллисекунды. В этом контексте пиковый прямой ток и соответствующее время ограничения могут относиться к максимальному току, который может быть подан на источник света в течение времени ограничения без повреждения источника света или без серьезного риска повреждения источника света. Другими словами, когда пиковый прямой ток составляет приблизительно 1 ампер, а соответствующее время ограничения составляет 1 миллисекунду, подача на источник света 1 или более ампер в течение более 1 миллисекунды может повредить или вероятнее всего повредит источник света.
Контроллер или программное обеспечение, такое как программно-аппаратное обеспечение контроллера, может управлять током, подаваемым на источник света при использовании. Это может предотвратить подачу повреждающего тока на источник света.
Как рассмотрено выше, устройство, генерирующее аэрозоль, может содержать переключатель стороны высокого напряжения. Переключатель стороны высокого напряжения может быть соединен с контроллером и необязательно приводиться в действие им. Преимущественно переключатель стороны высокого напряжения может помочь защитить источник света в случае возникновения проблемы с контроллером, например, программной ошибки. Таким образом, переключатель стороны высокого напряжения может помочь снизить чувствительность источника света к электрическим возмущениям.
Блок питания устройства может быть предназначен для подачи питания на источник света. Переключатель стороны высокого напряжения может быть расположен между блоком питания и источником света. Переключатель стороны высокого напряжения может быть выполнен с возможностью электрического соединения блока питания с источником света или электрического отсоединения от него.
Переключатель стороны высокого напряжения может быть выполнен с возможностью перемещения между разомкнутым положением и замкнутым положением. Когда переключатель стороны высокого напряжения находится в разомкнутом положении, источник света не может быть электрически соединен с блоком питания. Когда переключатель стороны высокого напряжения находится в разомкнутом положении, электрическая схема, содержащая переключатель стороны высокого напряжения и источник света, может быть разорвана. Блок питания может быть не в состоянии подавать питание на источник света, когда переключатель стороны высокого напряжения находится в разомкнутом положении. Когда переключатель стороны высокого напряжения находится в замкнутом положении, источник света может быть электрически соединен с блоком питания. Когда переключатель стороны высокого напряжения находится в разомкнутом положении, электрическая схема, содержащая переключатель стороны высокого напряжения и источник света, может быть полной или неразрывной. Блок питания может быть в состоянии подавать питание на источник света, когда переключатель стороны высокого напряжения находится в замкнутом положении.
В данном документе включение или замыкание переключателя, такого как переключатель стороны высокого напряжения, может относиться к перемещению переключателя из разомкнутого положения в замкнутое положение. Отключение или размыкание переключателя может относиться к перемещению переключателя из замкнутого положения в разомкнутое положение.
Переключатель стороны высокого напряжения может содержать или может быть соединен с хронометром, например, с хронометром, рассмотренным ранее в отношении первого аспекта. Хронометр может содержать таймер.
Хронометр может быть соединен с контроллером и необязательно приводиться в действие им. Переключатель стороны высокого напряжения может быть соединен с хронометром и необязательно приводиться в действие им.
Хронометр может представлять собой аппаратный хронометр. Таким образом, хронометр может быть в состоянии размыкать, замыкать или как размыкать, так и замыкать переключатель стороны высокого напряжения при отсутствии команды на это от контроллера. Более подробно это объясняется ниже.
Хронометр может быть выполнен с возможностью определения периода времени, в течение которого на источник света непрерывно подавали ток или ток, превышающий пороговое значение. Хронометр может инициировать отсчет времени или начать отсчет периода времени, когда ток, подаваемый на источник света, превышает пороговое значение. Хронометр может закончить отсчет времени или закончить или сбросить отсчет периода времени, когда ток, подаваемый на источник света, падает до второго порогового значения или ниже него. Пороговое значение и второе пороговое значение могут быть одинаковыми или разными. Один или оба из порогового значения и второго порогового значения могут составлять ноль ампер. Один или оба из порогового значения и второго порогового значения могут быть могут быть равны или находиться в пределах 50 процентов от пикового прямого тока источника света. Один или оба из порогового значения и второго порогового значения могут составлять по меньшей мере 0,1 или 0,5 ампера. Один или оба из порогового значения и второго порогового значения могут составлять не более 10 или 5 ампер. Один или оба из порогового значения и второго порогового значения могут составлять от 0,1 до 10 ампер, или от 0,5 до 5 ампер, или приблизительно 1 ампер.
Когда период времени достигает заданного периода времени, переключатель стороны высокого напряжения может перемещаться из замкнутого положения в разомкнутое положение. Например, когда период времени достигает заданного периода времени, контроллер или хронометр может вызвать размыкание переключателя стороны высокого напряжения. Размыкание переключателя стороны высокого напряжения может разорвать электрическое соединение между блоком питания и источником света и может прекратить поток тока на источник света. Преимущественно это может защитить источник света.
Предпочтительно хронометр представляет собой аппаратный хронометр и вызывает размыкание переключателя стороны высокого напряжения при отсутствии команды на это от контроллера. Преимущественно это может означать, что переключатель стороны высокого напряжения может быть разомкнут для защиты источника света даже в случае неисправности контроллера.
Заданный период времени может быть основан на времени ограничения источника света. Заданный период времени может быть больше или по меньшей мере в 1,1, 2, 5 или 10 раз превышать время ограничения источника света. Заданный период времени может составлять по меньшей мере 1, 10, 100 или 1000 микросекунд. Заданный период времени может составлять не более 10, 5 или 1 миллисекунды. Заданный период времени может составлять от 1 микросекунды до 10 миллисекунд. Заданный период времени может составлять от 10 микросекунд до 1 миллисекунды.
Устройство, генерирующее аэрозоль, может содержать переключатель стороны низкого напряжения. Например, как указано выше, переключатель или второй переключатель может представлять собой переключатель стороны низкого напряжения. Переключатель стороны низкого напряжения может быть соединен с контроллером и необязательно приводиться в действие им. Преимущественно переключатель стороны низкого напряжения может помочь защитить источник света в случае возникновения проблемы с контроллером, например, программной ошибки. Таким образом, переключатель стороны низкого напряжения может помочь снизить чувствительность источника света к электрическим возмущениям.
Переключатель стороны низкого напряжения может быть выполнен с возможностью электрического соединения источника света с заземлением. В контексте данного документа термин «заземление» может использоваться для обозначения электрического заземления.
Переключатель стороны низкого напряжения может быть выполнен с возможностью перемещения между разомкнутым положением и замкнутым положением. Когда переключатель стороны низкого напряжения находится в разомкнутом положении, источник света не может быть электрически соединен с заземлением. Когда переключатель стороны низкого напряжения находится в разомкнутом положении, электрическая схема, содержащая переключатель стороны низкого напряжения и источник света, может быть разорвана. Блок питания может быть не в состоянии подавать питание на источник света, когда переключатель стороны низкого напряжения находится в разомкнутом положении. Когда переключатель стороны низкого напряжения находится в замкнутом положении, источник света может быть электрически соединен с заземлением. Когда переключатель стороны низкого напряжения находится в разомкнутом положении, электрическая схема, содержащая переключатель стороны низкого напряжения и источник света, может быть полной или неразрывной. Блок питания может быть в состоянии подавать питание на источник света, когда переключатель стороны низкого напряжения находится в замкнутом положении.
Переключатель стороны низкого напряжения может содержать или может быть соединен с хронометром. Переключатель стороны низкого напряжения может быть соединен с переключателем стороны высокого напряжения. Переключатель стороны низкого напряжения может быть соединен с контроллером и необязательно приводиться в действие им. Переключатель стороны низкого напряжения может быть соединен с хронометром и необязательно приводиться в действие им.
Когда период времени достигает заданного периода времени, переключатель стороны низкого напряжения может перемещаться из замкнутого положения в разомкнутое положение. Например, когда период времени достигает заданного периода времени, контроллер или хронометр могут вызвать размыкание переключателя стороны низкого напряжения.
Когда устройство содержит как переключатель стороны высокого напряжения, так и переключатель стороны низкого напряжения, когда период времени достигает заданного периода времени, как переключатель стороны высокого напряжения, так и переключатель стороны низкого напряжения могут перемещаться из замкнутого положения в разомкнутое положение. Преимущественно это может обеспечить еще дополнительную защиту для источника света от избыточных токов. Это связано с тем, что даже при неисправности одного из переключателей стороны высокого напряжения и переключателя стороны низкого напряжения, другой может быть в состоянии прекратить избыточный ток, протекающий через источник света.
Способ может включать включение переключателя стороны высокого напряжения. Это может предусматривать перемещение переключателя стороны высокого напряжения из разомкнутого положения в замкнутое положение. Это может быть сделано при переводе устройства из состояния бездействия в активное состояние или после этого. Это может быть запущено или сделано автоматически после перевода устройства из состояния бездействия в активное состояние. Когда устройство находится в режиме бездействия, переключатель стороны высокого напряжения может быть отключен.
Способ может включать в себя включение переключателя стороны низкого напряжения. Это может включать в себя перемещение переключателя стороны низкого напряжения из разомкнутого положения в замкнутое положение. Это может быть сделано при переводе устройства из состояния бездействия в активное состояние или после этого. Это может быть запущено или сделано автоматически после перевода устройства из состояния бездействия в активное состояние. Когда устройство находится в режиме бездействия, переключатель стороны низкого напряжения может быть отключен.
Способ может включать в себя включение блока питания. Это может быть сделано при переводе устройства из состояния бездействия в активное состояние или после этого. Это может быть запущено или сделано автоматически после перевода устройства из состояния бездействия в активное состояние. Это может быть сделано до или после включения одного или обоих из переключателя стороны высокого напряжения и переключателя стороны низкого напряжения.
После включения блока питания в электрических компонентах устройства могут присутствовать электрические возмущения, такие как колебания напряжения.
Способ может включать в себя обеспечение периода времени для стабилизации электроники. Это может быть запущено включением блока питания или происходить автоматически после этого. Устройство может препятствовать дополнительному использованию устройства, например, нагреву нагревателя или работе источника света, в течение этого периода времени. При установке этого периода времени необходимо найти компромисс; существует минимальная продолжительность времени, которая необходима электронике для стабилизации, но если этот период слишком велик, это может вызвать раздражение пользователя. Период времени для стабилизации может составлять по меньшей мере 5, 10, 50, 100, 500, 1000 или 5000 микросекунд. Период времени для стабилизации может составлять не более 500, 100 или 75 миллисекунд. Период времени для стабилизации может составлять от 5 микросекунд до 500 миллисекунд. Период времени для стабилизации может составлять от 100 микросекунд до 100 миллисекунд. Период времени для стабилизации может составлять от 5 до 100 миллисекунд.
Способ может включать в себя обнаружение наличия изделия, генерирующего аэрозоль, зацепленного с устройством, генерирующим аэрозоль, например, размещенного в полости устройства. То есть способ может включать определение того, находится ли изделие, генерирующее аэрозоль, в зацеплении с устройством, генерирующим аэрозоль, например, размещено в полости устройства, или нет. Данный этап может происходить после, например, может быть запущен или происходить автоматически после, обеспечивая период времени для стабилизации электроники. Данный этап может предусматривать подачу тока на источник света, например, от блока питания. Этот ток может составлять по меньшей мере 1, 2 или 10 миллиампер. Альтернативно или дополнительно, этот ток может составлять не более 200, 100 или 50 миллиампер. Предпочтительно ток может составлять приблизительно 20 миллиампер. Этот ток может подаваться в течение по меньшей мере 100, 500, 1000, 5000 или 10000 наносекунд. Этот ток может подаваться в течение не более 2, 1, 0,5, или 0,1, 0,05, или 0,02 секунды. Предпочтительно ток может подаваться в течение от 100 наносекунд до 2 секунд или от 10 микросекунд до 2 миллисекунд.
Свет, излучаемый источником света, может отражаться от изделия и приниматься приемником света. Это может позволить идентификатору обнаружить наличие изделия.
Если идентификатор обнаруживает наличие изделия (т.е. определяет, что изделие находится в зацеплении с устройством), тогда может быть осуществлен первый этап определения для определения того, принадлежит ли изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, генерирующим аэрозоль, к первой группе изделий, генерирующих аэрозоль, или нет. Первый этап определения может быть запущен путем обнаружения наличия изделия или может происходить автоматически после этого. Необязательно первый этап определения осуществляют только в том случае, если идентификатор обнаруживает наличие изделия (т.е. определяет, что изделие находится в зацеплении с устройством). Первый этап определения может быть осуществлен идентификатором. В частности, источник света, например инфракрасный светоизлучающий диод, может освещать изделие, находящееся в зацеплении с устройством. Затем приемник света, например фотодиод, может принимать свет, отраженный или излучаемый изделием. На основе света, принятого приемником света, идентификатор может быть в состоянии определять, принадлежит ли изделие, находящееся в зацеплении с устройством, к первой группе изделий или нет.
Первая группа изделий может содержать множество подгрупп. Один или оба из первого этапа определения и второго этапа определения могут предусматривать определение того, если таковые имеются, к какой из множества подгрупп, принадлежит изделие, генерирующее аэрозоль, которое находится в зацеплении с устройством, генерирующим аэрозоль. Это может быть сделано таким же образом, как определение того, принадлежит ли изделие к первой группе. Например, это можно сделать на основе света, принятого приемником света после его отражения или излучения изделием.
Если идентификатор не обнаруживает наличия изделия (т.е. определяет, что изделие не находится в зацеплении с устройством), тогда может не осуществляться первый этап определения для определения того, принадлежит ли изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, генерирующим аэрозоль, к первой группе изделий, генерирующих аэрозоль, или нет. Обнаружение идентификатором отсутствия изделия (т.е. определение того, что ни одно изделие не находится в зацеплении с устройством), может вызвать возврат устройства в состояние бездействия.
Изделие системы может представлять собой изделие, принадлежащее к первой группе изделий. Изделие системы или каждое изделие первой группы изделий может содержать метку. Изделия в разных подгруппах первой группы могут содержать разные метки.
Можно использовать любую подходящую форму метки. Метка может быть обнаружена идентификатором. Идентификатор может использовать метку изделия для определения того, принадлежит ли изделие к первой группе или нет. Идентификатор может использовать метку изделия для определения того, к какой подгруппе, если таковая имеется, первой группы принадлежит изделие.
Можно использовать любую подходящую метку. Метка может содержать визуальный индикатор такой как штрихкод.
Метка может предусматривать маркер. Изделие может содержать по меньшей мере один компонент, включающий маркер, в материале по меньшей мере одного компонента. Маркер может содержать идентифицируемый спектроскопический признак. Использование маркера, включенного в материал компонента изделия, может преимущественно предотвращать удаление маркера из компонента после изготовления. Таким образом, может быть улучшена защищенность от вскрытия и сложность подделки изделия, генерирующего аэрозоль.
Маркер может быть включен в любой компонент изделия, генерирующего аэрозоль, включая, но без ограничения: бумагу, такую как оберточная бумага; фильтры; ободковую бумагу; табак; табачные обертки; покрытия; связующие; крепления; виды клея; краски; пеноматериалы; полые ацетатные трубки; обертки и лаки. Маркер может быть включен в компонент либо путем его добавления во время изготовления материала, например, путем его добавления в бумажную пульпу или пасту перед высушиванием, либо путем окрашивания или его распыления на компонент. Как правило, маркер включен в компонент в следовых количествах, исчисляемых нанограммами. Например, когда маркер распыляют на поверхность, распыляемый раствор может включать маркер в концентрации от 1 части на миллион до 1000 частей на миллион.
Чтобы обеспечить более точную идентификацию маркера, маркер может содержать идентифицируемый спектроскопический признак при поглощении. Когда маркер освещают источником света или источником света идентификатора, маркер может поглощать конкретную длину волны или набор длин волн, и длины волн света, которые затем принимает приемник света или световой датчик идентификатора, могут, следовательно, позволять идентификатору определять маркер в зависимости от отсутствующих длин волн. Эта информация может затем использоваться для определения того, принадлежит ли изделие к первой группе изделий или нет.
Физическую и химическую структуру маркера можно контролировать так, что поглощаемую длину волны света можно устанавливать по требованию. В предпочтительном варианте осуществления поглощаемая длина волны света находится не в видимом спектре. Предпочтительно поглощаемая длина (длины) волны находится или находятся в одном или обоих из инфракрасного диапазона и ультрафиолетового диапазона.
Дополнительно или вместо того, чтобы маркер содержал идентифицируемый спектроскопический признак при поглощении, маркер может содержать идентифицируемый спектроскопический признак при излучении. Когда маркер освещают источником света или источником света, свет предпочтительно возбуждает маркер и маркер испускает по меньшей мере одну длину волны света, смещенную от длины волны освещающего света. Как будет понятно, это является формой фотолюминесценции и может представлять собой фосфоресценцию или флюоресценцию. Управляя физической и химической структурой маркера, можно контролировать спектроскопический признак. В некоторых вариантах осуществления идентифицируемый признак может зависеть от времени реакции излучения относительно возбуждения или от скорости затухания излучения после возбуждения.
В предпочтительном варианте осуществления длина волны света, излучаемого маркером, не находится в видимом спектре. Предпочтительно длина (длины) волны света, излучаемого маркером, находится или находятся в одном или обоих из инфракрасного диапазона и ультрафиолетового диапазона.
В предпочтительном варианте осуществления маркер распределен по всему материалу. За счет распределения маркера по всему материалу ориентация изделия, генерирующего аэрозоль, внутри устройства, генерирующего аэрозоль, может не иметь значения. Это упрощает использование системы для пользователя. Кроме того, за счет распределения маркера по всему материалу может быть улучшена защищенность изделия от вскрытия, поскольку может оказаться более трудным полностью удалить маркер. В особенно предпочтительном варианте осуществления маркер по существу однородно распределен по всему материалу.
Разные изделия, принадлежащие к первой группе, могут содержать разные маркеры или разные комбинации маркеров. Эти маркеры или комбинации маркеров могут иметь разные и идентифицируемые спектроскопические признаки. Это может позволить идентификатору проводить различие между разными типами изделий или подгрупп, принадлежащих к первой группе, и работать соответствующим образом.
Маркер предпочтительно стабилен при повышенных температурах до 1500 градусов Цельсия. В контексте данного документа термин стабильный может относиться к маркеру, имеющему постоянный спектроскопический признак, и к маркеру, который не разлагается. За счет получения маркера, который остается стабильным при повышенных температурах, при изготовлении изделия, генерирующего аэрозоль, можно использовать стандартные производственные процессы.
Материал компонента, генерирующего аэрозоль, включающий маркер, может быть изготовлен путем добавления маркера в качестве составляющего в суспензии, используемые для изготовления материала. Суспензии затем могут быть подвергнуты формованию, например, путем отливки, и высушены для производства материала, такого как бумага или материал обертки.
Маркер может быть выполнен таким образом, что при нормальной рабочей температуре изделия, генерирующего аэрозоль, маркер деактивируется. В контексте данного документа деактивированный может означать, что маркер больше не имеет идентифицируемый спектроскопический признак. При использовании температура, необходимая для генерирования аэрозоля, может быть выше температуры, необходимой для деактивации маркера. Таким образом, устройство, генерирующее аэрозоль, может определить, использовалось ли ранее изделие, генерирующее аэрозоль, и работать соответствующим образом. Например, если маркер деактивирован, на первом этапе определения может быть определено, что изделие не принадлежит к первой группе изделий. В связи с этим, изделие в первой группе изделий может больше не находиться в первой группе изделий после использования. Температурный диапазон компонентов изделия, генерирующего аэрозоль, во время нормальной работы предпочтительно составляет от приблизительно 50 градусов Цельсия до приблизительно 300 градусов Цельсия в зависимости от местоположения и типа компонента устройства, генерирующего аэрозоль. В связи с этим, предпочтительно маркер деактивируется при температуре от приблизительно 50 градусов Цельсия до приблизительно 500 градусов Цельсия. Более предпочтительно маркер деактивируется при температуре от приблизительно 70 градусов Цельсия до приблизительно 100 градусов Цельсия.
Маркер может быть деактивирован путем разложения при вышеописанных повышенных температурах, так что он больше не имеет идентифицируемый спектроскопический признак. Альтернативно, маркер может быть дезактивирован путем маскировки дополнительной, зависящей от температуры добавкой. Дополнительная добавка может стать непрозрачной при повышенной температуре или может изменить цвет для маскировки признака маркера.
Подобно вышеприведенному описанию того, что маркер стабилен при повышенных температурах, маркер предпочтительно химически стабилен. Предпочтительно маркер является достаточно химически стабильным, чтобы не разлагаться во время изготовления материала или компонента. Таким образом, маркер предпочтительно является стабильным, когда он подвержен воздействию воды в жидкой форме; подвержен воздействию водяного пара; подвержен воздействию других широко используемых растворителей; при высушивании; при физической деформации материала для образования компонента; при воздействии повышенных температур; и при воздействии пониженных температур. В связи с этим, во время описанного выше процесса изготовления материала маркер не разлагается и маркер сохраняет идентифицируемый спектроскопический признак.
Маркер предпочтительно представлен в форме порошка. Порошок маркера преимущественно обеспечивает более легкое включение маркера в материал. Предпочтительно маркер представляет собой порошок, состоящий из по меньшей мере одного из: редкоземельного элемента, оксида металла, принадлежащего к актиноидам, керамики. Редкоземельный элемент предпочтительно представляет собой лантаноид.
Метка или идентифицируемый спектроскопический признак маркера может быть связан с одним или более из типа изделия, генерирующего аэрозоль, типа субстрата, образующего аэрозоль, даты изготовления, места изготовления, номера партии, других деталей изготовления и срока годности.
Первый этап определения может предусматривать подачу тока на источник света, например, от блока питания. Этот ток может составлять по меньшей мере 100, 200, 500 или 800 миллиампер. Альтернативно или дополнительно, этот ток может составлять не более 2000 или 1000 миллиампер. Предпочтительно ток может составлять от 500 до 2000 или от 800 до 1000 миллиампер. Этот ток может подаваться в течение по меньшей мере 20, 50, 100 или 200 микросекунд. Этот ток может подаваться в течение не более 20, 10, 5 или 2 миллисекунд. Предпочтительно ток может подаваться в течение от 20 микросекунд до 10 миллисекунд. Предпочтительно ток может подаваться в течение от 20 микросекунд до 2 миллисекунд.
Устройство, генерирующее аэрозоль, может содержать переключатель стороны высокого напряжения нагревателя. Переключатель стороны высокого напряжения нагревателя может быть соединен с контроллером и необязательно приводиться в действие им. Преимущественно переключатель стороны высокого напряжения нагревателя может способствовать предотвращению прохождения через нагреватель слишком высокого тока в течение слишком длительного периода времени. Переключатель стороны высокого напряжения нагревателя работает подобно описанному ранее переключателю стороны высокого напряжения, который используется для защиты источника света.
Блок питания может быть предназначен для подачи питания на нагреватель. Переключатель стороны высокого напряжения нагревателя может быть расположен между блоком питания и нагревателем. Переключатель стороны высокого напряжения нагревателя может быть выполнен с возможностью электрического соединения блока питания с нагревателем. Когда устройство находится в режиме бездействия, переключатель стороны высокого напряжения нагревателя может быть отключен.
Работа переключателя стороны высокого напряжения нагревателя может быть подобной работе переключателя стороны высокого напряжения. Переключатель стороны высокого напряжения нагревателя может быть выполнен с возможностью перемещения между разомкнутым положением и замкнутым положением. Когда переключатель стороны высокого напряжения нагревателя находится в разомкнутом положении, нагреватель не может быть электрически соединен с блоком питания. То есть блок питания может быть не в состоянии подавать питание на нагреватель, когда переключатель стороны высокого напряжения нагревателя находится в разомкнутом положении. Когда переключатель стороны высокого напряжения нагревателя находится в замкнутом положении, нагреватель может быть электрически соединен с блоком питания. То есть блок питания может быть в состоянии подавать питание на нагреватель, когда переключатель стороны высокого напряжения нагревателя находится в замкнутом положении.
Переключатель стороны высокого напряжения нагревателя может содержать или может быть соединен с хронометром нагревателя. Хронометр нагревателя может быть соединен с контроллером и необязательно приводиться в действие им. Переключатель стороны высокого напряжения нагревателя может быть соединен с хронометром и необязательно приводиться в действие им.
Хронометр нагревателя может представлять собой аппаратный хронометр. Таким образом, хронометр нагревателя может быть в состоянии управлять переключателем стороны высокого напряжения нагревателя при отсутствии команды на это от контроллера.
Хронометр нагревателя может быть выполнен с возможностью определения периода времени нагревателя, в течение которого на нагреватель непрерывно подают ток или ток, превышающий пороговое значение нагревателя. Хронометр нагревателя может инициировать отсчет времени или начать отсчет периода времени нагревателя, когда ток, подаваемый на нагреватель, превышает пороговое значение нагревателя. Хронометр нагревателя может закончить отсчет времени или же закончить или сбросить отсчет периода времени нагревателя, когда ток, подаваемый на нагреватель, падает ниже второго порогового значения нагревателя. Пороговое значение нагревателя и второе пороговое значение нагревателя могут быть одинаковыми или разными.
Когда период времени нагревателя достигает заданного периода времени нагревателя, переключатель стороны высокого напряжения нагревателя может перемещаться из замкнутого положения в разомкнутое положение. Например, когда период времени нагревателя достигает заданного периода времени нагревателя, контроллер или хронометр нагревателя могут вызвать размыкание переключателя стороны высокого напряжения нагревателя.
Предпочтительно хронометр нагревателя представляет собой аппаратный хронометр и вызывает размыкание переключателя стороны высокого напряжения нагревателя при отсутствии команды на это от контроллера. Преимущественно это может означать, что переключатель стороны высокого напряжения нагревателя может быть разомкнут для защиты нагревателя даже в случае неисправности контроллера.
Устройство, генерирующее аэрозоль, может содержать переключатель стороны низкого напряжения нагревателя. Переключатель стороны низкого напряжения нагревателя может быть соединен с контроллером и необязательно приводиться в действие им. Когда устройство находится в режиме бездействия, переключатель стороны низкого напряжения нагревателя может быть отключен.
Переключатель стороны низкого напряжения нагревателя может быть выполнен с возможностью электрического соединения нагревателя с заземлением.
Работа переключателя стороны низкого напряжения нагревателя может быть подобной работе переключателя стороны низкого напряжения. Переключатель стороны низкого напряжения нагревателя может быть выполнен с возможностью перемещения между разомкнутым положением и замкнутым положением. Когда переключатель стороны низкого напряжения нагревателя находится в разомкнутом положении, нагреватель не может быть электрически соединен с заземлением. Когда переключатель стороны низкого напряжения нагревателя находится в разомкнутом положении, электрическая схема, содержащая переключатель стороны низкого напряжения нагревателя и нагреватель, может быть разорвана. Блок питания может быть не в состоянии подавать питание на нагреватель, когда переключатель стороны низкого напряжения нагревателя находится в разомкнутом положении. Когда переключатель стороны низкого напряжения нагревателя находится в замкнутом положении, нагреватель может быть электрически соединен с заземлением. Когда переключатель стороны низкого напряжения нагревателя находится в разомкнутом положении, электрическая схема, содержащая переключатель стороны низкого напряжения нагревателя и нагреватель, может быть полной или неразрывной. Блок питания может быть в состоянии подавать питание на нагреватель, когда переключатель стороны низкого напряжения нагревателя находится в замкнутом положении.
Переключатель стороны низкого напряжения нагревателя может содержать или может быть соединен с хронометром нагревателя. Переключатель стороны низкого напряжения нагревателя может быть соединен с контроллером и необязательно приводиться в действие им. Переключатель стороны низкого напряжения нагревателя может быть соединен с хронометром нагревателя и необязательно приводиться в действие им.
Когда период времени нагревателя достигает заданного периода времени нагревателя, переключатель стороны низкого напряжения нагревателя может перемещаться из замкнутого положения в разомкнутое положение. Например, когда период времени нагревателя достигает заданного периода времени нагревателя, контроллер или хронометр нагревателя могут вызвать размыкание переключателя стороны низкого напряжения нагревателя.
Предпочтительно хронометр представляет собой аппаратный хронометр и вызывает размыкание переключателя стороны низкого напряжения при отсутствии команды на это от контроллера. Преимущественно это может означать, что переключатель стороны низкого напряжения нагревателя может быть разомкнут для защиты нагревателя даже в случае неисправности контроллера.
Таким образом, когда период времени нагревателя достигает заданного периода времени нагревателя, как переключатель стороны высокого напряжения нагревателя, так и переключатель стороны низкого напряжения нагревателя могут перемещаться из замкнутого положения в разомкнутое положение. Это может обеспечить еще дополнительную защиту для нагревателя от избыточных токов.
Способ может включать в себя включение переключателя стороны высокого напряжения нагревателя. Это может предусматривать перемещение переключателя стороны высокого напряжения нагревателя из разомкнутого положения в замкнутое положение. Это может быть сделано при переводе устройства из состояния бездействия в активное состояние или после этого, например, после обнаружения наличия изделия или после первого этапа определения. Это может быть запущено или сделано автоматически после перемещения устройства из состояния бездействия в активное состояние или же обнаружения наличия изделия или первого этапа определения.
Способ может включать в себя включение переключателя стороны низкого напряжения. Это может предусматривать перемещение переключателя стороны низкого напряжения нагревателя из разомкнутого положения в замкнутое положение. Это может быть сделано при переводе устройства из состояния бездействия в активное состояние или после этого, например, после обнаружения наличия изделия или после первого этапа определения. Это может быть запущено или сделано автоматически после перемещения устройства из состояния бездействия в активное состояние или же обнаружения наличия изделия или первого этапа определения.
Способ может включать в себя предварительный нагрев нагревателя, например, после первого этапа определения или после включения одного или обоих из переключателя стороны высокого напряжения нагревателя и переключателя стороны низкого напряжения нагревателя. Это может называться этапом предварительного нагрева. Необязательно этап предварительного нагрева начинается только в том случае, если на первом этапе определения определено, что изделие, находящееся в зацеплении с устройством, принадлежит к первой группе изделий. Этап предварительного нагрева может быть запущен или начинается автоматически после того, как на первом этапе определения определяется, что изделие, находящееся в зацеплении с устройством, принадлежит к первой группе.
Если на первом этапе определения определено, что изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, генерирующим аэрозоль, не принадлежит к первой группе изделий, генерирующих аэрозоль, способ может включать предотвращение начала этапа предварительного нагрева нагревателя до повторного выполнения первого этапа определения и определения того, что изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, генерирующим аэрозоль, действительно принадлежит к первой группе изделий, генерирующих аэрозоль. Если на первом этапе определения определено, что изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, генерирующим аэрозоль, не принадлежит к первой группе изделий, генерирующих аэрозоль, это может привести к возврату устройства в состояние бездействия.
Этап предварительного нагрева может предусматривать подачу тока на нагреватель, например, от блока питания. Например, этап предварительного нагрева может предусматривать подачу тока на электрически резистивный нагревательный элемент, чтобы вызвать нагрев нагревательного элемента, или переменного тока на индуктор, чтобы генерировать переменное магнитное поле, которое вызывает нагрев токоприемного материала в нагревательном элементе. Данный этап может предусматривать повышение температуры нагревателя или нагревательного элемента нагревателя до рабочей температуры. Данный этап может предусматривать повышение температуры нагревателя или нагревательного элемента нагревателя до температуры по меньшей мере 100, 200 или 300 градусов Цельсия, например, в сравнении с комнатной температурой.
Весь этап предварительного нагрева нагревателя от начала до окончания может занять по меньшей мере 5, 10 или 20 секунд. Весь этап предварительного нагрева нагревателя от начала до окончания может занять не более 100, 60, 50, 40 или 30 секунд. Весь этап предварительного нагрева нагревателя от начала до окончания может занять от 10 до 60 секунд. Весь этап предварительного нагрева нагревателя от начала до окончания может занять от 20 до 40 секунд.
Этап предварительного нагрева нагревателя можно считать начатым, как только ток подают на нагреватель. Этап предварительного нагрева нагревателя можно считать начатым, как только ток, превышающий конкретное пороговое значение, подают на нагреватель. Этап предварительного нагрева нагревателя можно считать начатым, как только нагреватель или нагревательный элемент достигает конкретной температуры.
Этап предварительного нагрева может зависеть от подгруппы, к которой принадлежит изделие, находящееся в зацеплении с устройством, или зависеть от подгруппы, определенной на первом этапе определения. Этап предварительного нагрева может быть разным для изделий, принадлежащих к разным подгруппам. Например, температурный профиль нагревателя или нагревательного элемента на этапе предварительного нагрева может быть разным для разных подгрупп. Это можно регулировать с помощью тока, подаваемого на нагреватель. Например, устройство может быть выполнено с возможностью нагрева нагревателя или нагревательного элемента до различных пиковых температур для разных подгрупп на этапе предварительного нагрева. Может быть выполнен конкретный этап предварительного нагрева, например, выбранный из множества предварительно заданных этапов предварительного нагрева, на основе подгруппы изделия, например подгруппы, определенной на первом этапе определения. Преимущественно это может позволить адаптировать этап предварительного нагрева к изделию, находящемуся в зацеплении с устройством.
Способ может включать этап проверки предварительного нагрева. Этап проверки предварительного нагрева может предусматривать определение того, завершился или нет этап предварительного нагрева. Этап предварительного нагрева нагревателя можно считать завершенным, как только нагреватель или нагревательный элемент достигает определенной температуры. Этап проверки предварительного нагрева может быть запущен или может происходить автоматически после начала предварительного нагрева нагревателя. Этап проверки предварительного нагрева может выполняться неоднократно, например, через регулярные промежутки времени.
Устройство может быть выполнено с возможностью указания пользователю, например, с использованием одного или более из визуального, звукового или тактильного индикатора того, что этап предварительного нагрева завершен.
Способ может включать второй этап определения для определения того, принадлежит ли изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, генерирующим аэрозоль, к первой группе изделий, генерирующих аэрозоль, или нет. Второй этап определения может быть отдельным от первого этапа определения. Второй этап определения может происходить после первого этапа определения. Второй этап определения наличия может быть осуществлен идентификатором. В частности, источник света, например, инфракрасный светоизлучающий диод может освещать изделие, находящееся в зацеплении с устройством. Затем приемник света, например, фотодиод может принимать свет, возвращенный от изделия. На основе света, принятого приемником света, идентификатор может быть в состоянии определять, принадлежит ли изделие, находящееся в зацеплении с устройством, к первой группе изделий или к конкретной подгруппе первой группы изделий или нет.
Если на втором этапе определения определено, что изделие, генерирующее аэрозоль, принадлежит к первой группе изделий, генерирующих аэрозоль, может быть выполнен этап основного нагрева. Этап основного нагрева может быть запущен или может происходить автоматически после того, как на втором этапе определения определено, что изделие, генерирующее аэрозоль, принадлежит к первой группе изделий, генерирующих аэрозоль. На этапе основного нагрева по меньшей мере часть изделия, генерирующего аэрозоль, может быть нагрета с образованием аэрозоля. Средняя температура нагревателя или нагревательного элемента может быть выше на этапе основного нагрева, чем на этапе предварительного нагрева.
Второй этап определения может происходить через заданное время после начала или окончания этапа предварительного нагрева. Второй этап определения может начаться или происходить на этапе предварительного нагрева. Второй этап определения может начаться или происходить после этапа предварительного нагрева. Второй этап определения может быть запущен завершением этапа предварительного нагрева.
Преимущественно второй этап определения может помешать пользователю использовать оригинальное изделие, чтобы позволить начать предварительный нагрев нагревателя, а затем заменить оригинальное изделие на неоригинальное изделие.
Второй этап определения может предусматривать определение того, к какой из множества подгрупп первой группы принадлежит изделие, находящееся в зацеплении с устройством. Второй этап определения может предусматривать определение того, принадлежит ли изделие, находящееся в зацеплении с устройством, к той же подгруппе, что и подгруппа, определенная на первом этапе определения, или нет. Этот этап может быть осуществлен идентификатором. В частности, источник света, например, инфракрасный светоизлучающий диод может освещать изделие, находящееся в зацеплении с устройством. Затем приемник света, например, фотодиод может принимать свет от изделия. На основе света, принятого приемником света, идентификатор может быть в состоянии определять, к какой подгруппе первой группы принадлежит изделие, находящееся в зацеплении с устройством.
Если, и необязательно только в том случае, если подгруппа, определенная на втором этапе определения, является такой же, как определенная на первом этапе определения, использование устройства может быть продолжено. Например, этап основного нагрева может быть запущен или разрешен. Если подгруппа, определенная на втором этапе определения, не является такой же, как определенная на первом этапе определения, устройство может не разрешить дальнейшее использование. Например, этап основного нагрева может быть запрещен. Если подгруппа, определенная на втором этапе определения, не является такой же, как определенная на первом этапе определения, это может привести к возврату устройства в состояние бездействия.
Преимущественно это может препятствовать замене пользователем оригинального изделия первого типа на оригинальное изделие второго типа. Это может препятствовать, например, использованию режима нагрева, оптимизированного для первого типа оригинального изделия, для нагрева второго типа оригинального изделия.
Этап основного нагрева может предусматривать нагрев изделия, генерирующего аэрозоль, таким образом, чтобы генерировать аэрозоль, например, для вдыхания пользователем. Этап основного нагрева может происходить после окончания этапа предварительного нагрева нагревателя. Этап основного нагрева может происходить после второго этапа определения. Этап основного нагрева может быть запущен или происходить автоматически после того, как на втором этапе определения определено, что изделие, находящееся в зацеплении с устройством, принадлежит к первой группе.
Этап основного нагрева может зависеть от подгруппы, к которой принадлежит изделие, находящееся в зацеплении с устройством, или зависеть от подгруппы, определенной на первом или втором этапе определения. Этап основного нагрева может быть разным для изделий, принадлежащих к разным подгруппам. Например, температурный профиль нагревателя или нагревательного элемента на основном этапе нагрева может быть разным для разных подгрупп. Это можно регулировать с помощью тока, подаваемого на нагреватель. Например, устройство может быть выполнено с возможностью нагрева нагревателя или нагревательного элемента до различных пиковых температур для разных подгрупп на основном этапе нагрева. Может быть выполнен конкретный этап основного нагрева, например, выбранный из множества предварительно заданных этапов основного нагрева, на основе подгруппы изделия, например, подгруппы, определенной на первом или втором этапе определения. Преимущественно это может позволить адаптировать этап основного нагрева к изделию, находящемуся в зацеплении с устройством.
Способ может включать отключение переключателя стороны высокого напряжения. Переключатель стороны высокого напряжения может быть отключен после второго этапа определения, например, после этапа основного нагрева. Отключение переключателя стороны высокого напряжения может быть запущено или может происходить автоматически после завершения этапа основного нагрева.
Способ может включать отключение переключателя стороны низкого напряжения. Переключатель стороны низкого напряжения может быть отключен после второго этапа определения, например, после этапа основного нагрева. Отключение переключателя стороны низкого напряжения может быть запущено или может происходить автоматически после завершения этапа основного нагрева.
Способ может включать отключение переключателя стороны высокого напряжения нагревателя. Переключатель стороны высокого напряжения нагревателя может быть отключен после этапа основного нагрева. Отключение переключателя стороны высокого напряжения нагревателя может быть запущено или может происходить автоматически после завершения этапа основного нагрева.
Способ может включать отключение переключателя стороны низкого напряжения нагревателя. Переключатель стороны низкого напряжения нагревателя может быть отключен после этапа основного нагрева. Отключение переключателя стороны низкого напряжения нагревателя может быть запущено или может происходить автоматически после завершения этапа основного нагрева.
Способ может включать отключение блока питания. Блок питания может быть отключен после второго этапа определения, например, после этапа основного нагрева, например, после отключения одного или более из переключателя стороны высокого напряжения, переключателя стороны низкого напряжения, переключателя стороны высокого напряжения нагревателя и переключателя стороны низкого напряжения нагревателя. Отключение блока питания может быть запущено или может происходить автоматически после завершения этапа основного нагрева.
Способ может включать возврат устройства в состояние бездействия. Это может произойти при отключении блока питания, а также до или после отключения блока питания. Возврат устройства в состояние бездействия может быть запущен или может происходить автоматически после завершения этапа основного нагрева.
Устройство может содержать пользовательский интерфейс. Пользовательский интерфейс может быть выполнен с возможностью возврата устройства из активного состояния в состояние бездействия. Пользовательский интерфейс может быть выполнен с возможностью возврата устройства из активного состояния в состояние бездействия в любой момент. Пользовательский интерфейс может быть выполнен с возможностью возврата устройства из активного состояния в состояние бездействия на этапе предварительного нагрева или на основном этапе нагрева.
Пользовательский интерфейс может содержать кнопку. Использование кнопки, например, нажатие кнопки дольше заданного периода времени, может обеспечить или вызвать возврат устройства из активного состояния в состояние бездействия, например, на этапе предварительного нагрева или на этапе основного нагрева. Этот заданный период времени может составлять по меньшей мере 0,5, 1 или 1,5 секунды.
Признаки, описанные в отношении первого аспекта, могут быть применимы ко второму аспекту. Например, любые признаки, описанные в отношении устройства согласно первому аспекту, такие как идентификатор, нагреватель, блок питания, контроллер или любой из переключателей устройства согласно первому аспекту, могут быть применимы ко второму аспекту.
Признаки, описанные в отношении второго аспекта, также могут быть применимы к первому аспекту. Например, признаки, описанные как этапы способа согласно второму аспекту, могут быть применимы к устройству согласно первому аспекту. Устройство или контроллер устройства согласно первому аспекту могут быть выполнены с возможностью выполнения этапов способа согласно второму аспекту.
В контексте данного документа термин «аэрозоль» может относиться к дисперсии твердых частиц, или капель жидкости, или комбинации твердых частиц и капель жидкости в газе. Аэрозоль может быть видимым или невидимым. Аэрозоль может содержать пары веществ, которые обычно являются жидкими или твердыми при комнатной температуре, а также твердые частицы или капли жидкости, или комбинацию твердых частиц и капель жидкости.
Настоящее изобретение определено в формуле изобретения. Однако ниже приведен не являющийся исчерпывающим перечень неограничивающих примеров. Любые один или более из признаков этих примеров можно комбинировать с любыми одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.
Пример Ex1. Устройство, генерирующее аэрозоль, содержащее:
идентификатор, предназначенный для определения одного или обоих из того, находится ли изделие, генерирующее аэрозоль, в зацеплении с устройством и принадлежит ли изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, к первой группе изделий, причем идентификатор содержит источник света;
блок питания, предназначенный для подачи тока на источник света;
переключатель, выполненный с возможностью перемещения между замкнутым положением, в котором блок питания может подавать ток на источник света, и разомкнутым положением, в котором блок питания не может подавать ток на источник света; и
хронометр, соединенный с переключателем,
при этом устройство, например, хронометр устройства, выполнено с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Пример Ex2. Устройство, генерирующее аэрозоль, согласно примеру Ex1, где хронометр представляет собой аппаратный хронометр и выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при отсутствии команды на это от любого отдельного контроллера, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Пример Ex3. Устройство, генерирующее аэрозоль, согласно примеру Ex1, где устройство содержит контроллер для управления подачей тока от блока питания на источник света.
Пример Ex4. Устройство, генерирующее аэрозоль, согласно примеру Ex3, где хронометр представляет собой аппаратный хронометр и выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при отсутствии команды на это от контроллера, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Пример Ex5. Устройство, генерирующее аэрозоль, согласно любому из предыдущих пунктов, где переключатель представляет собой переключатель стороны высокого напряжения и электрически соединяет блок питания с источником света.
Пример Ex6. Устройство, генерирующее аэрозоль, согласно любому из примеров Ex1-Ex4, где переключатель представляет собой переключатель стороны низкого напряжения и электрически соединяет источник света с заземлением.
Пример Ex7. Устройство, генерирующее аэрозоль, согласно примеру Ex5, где устройство содержит второй переключатель, который представляет собой переключатель стороны низкого напряжения и электрически соединяет источник света с заземлением.
Пример Ex8. Устройство, генерирующее аэрозоль, согласно примеру Ex7, где хронометр принимает указание тока, подаваемого на источник света, и при этом хронометр выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение, если указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Пример Ex9. Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, где идентификатор содержит приемник света, предназначенный для приема света, отражаемого или излучаемого изделием, находящимся в зацеплении с устройством и освещаемым светом от источника света.
Пример Ex10. Устройство, генерирующее аэрозоль, согласно примеру Ex9, где приемник света представляет собой фотодиод.
Пример Ex11. Устройство, генерирующее аэрозоль, согласно примеру Ex9 или Ex10, где устройство выполнено с возможностью анализа света, принятого приемником света для определения того принадлежит ли изделие, находящееся в зацеплении с устройством, к первой группе изделий.
Пример Ex12. Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, где источник света представляет собой светоизлучающий диод.
Пример Ex13. Устройство, генерирующее аэрозоль, согласно примеру Ex12, где источник света представляет собой инфракрасный светоизлучающий диод.
Пример Ex14. Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, где заданный период времени составляет по меньшей мере 1 микросекунду.
Пример Ex15. Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, где заданный период времени составляет не более 10 миллисекунд.
Пример Ex16. Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, где пороговое значение составляет ноль ампер.
Пример Ex17. Способ работы устройства, генерирующего аэрозоль, причем устройство, генерирующее аэрозоль, представляет собой устройство согласно любому предыдущему примеру, при этом способ включает:
перемещение переключателя из замкнутого положения в разомкнутое положение, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени.
Примеры теперь будут дополнительно описаны со ссылкой на фигуры чертежей, на которых:
на фиг. 1 показана система, генерирующая аэрозоль;
на фиг. 2 показана схема системы, генерирующей аэрозоль, по фиг. 1; и
на фиг. 3 показана блок-схема, показывающая способ работы системы, генерирующей аэрозоль, по фиг. 1.

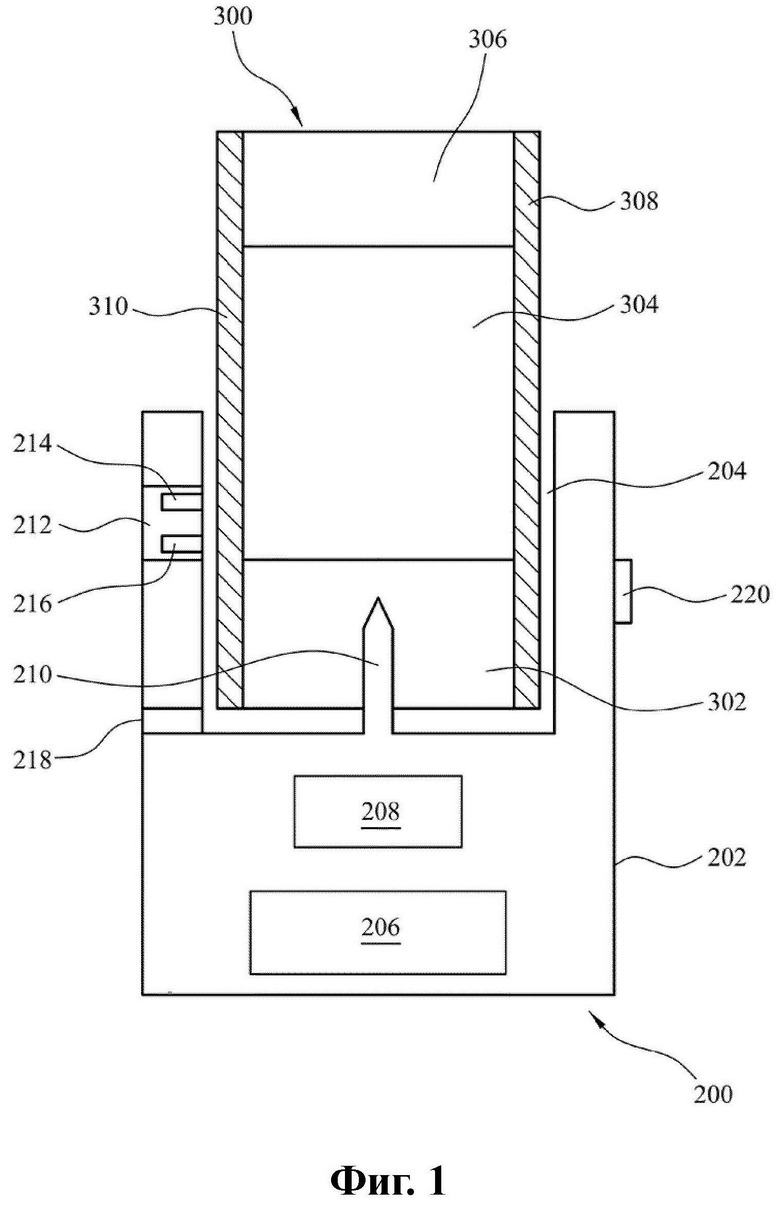

На фиг. 1 показана система 100, генерирующая аэрозоль. Система 100 содержит устройство 200, генерирующее аэрозоль, и изделие 300, генерирующее аэрозоль.
Устройство 200, генерирующее аэрозоль, содержит корпус 202, который определяет полость 204, предназначенную для размещения части изделия 300, генерирующего аэрозоль. На фиг. 1 изделие 300, генерирующее аэрозоль, находится в зацеплении с полостью 204 устройства 200, генерирующего аэрозоль, или размещено в ней.
Устройство 200 содержит блок 206 питания, контроллер 208 и нагревательный элемент 210 по существу в форме пластины. Нагревательный элемент 210 содержит электрически резистивную дорожку, расположенную на субстрате. Контроллер 208 соединен с блоком 206 питания и нагревательным элементом 210. Контроллер 208 управляет подачей тока от блока 206 питания через электрически резистивную дорожку нагревательного элемента 210 для управления нагревом нагревательного элемента 210.
Устройство 200 содержит идентификатор 212, содержащий источник света, например, инфракрасный светодиод (ИК-светодиод) 214, и приемник света, например, фотодиод 216.
Устройство 200 также содержит впускное отверстие 218 для воздуха для обеспечения протекания воздуха в полость 204 и кнопку 220, которая позволяет пользователю управлять устройством 200.
Изделие 300, генерирующее аэрозоль, содержит субстрат 302, образующий аэрозоль, полый трубчатый передающий элемент 304, мундштук 306, расположенные последовательно внутри наружной обертки 308. Наружная обертка 308 содержит маркер 310, имеющий идентифицируемый стереоскопический признак. Маркер 310 включают в обертку во время изготовления материала обертки.
Материал обертки в этом примере изготавливают путем включения маркера 310 в порошковой форме в суспензию материала бумажной обертки до формования суспензии с получением бумаги и сушки. Маркер 310 термически и химически стабилен при температуре и условиях, используемых во время изготовления, так что маркер 310 функционирует в собранном изделии 300 так, как требуется. Альтернативно, маркер 310 может быть нанесен на материал обертки в растворе путем распыления, печати, окрашивания или т. п.
Использование маркера 310, включенного в материал обертки, предотвращает удаление маркера 310 из обертки после изготовления. Таким образом, улучшена защищенность от вскрытия и сложность подделки изделия, генерирующего аэрозоль.
Материал маркера 310 может быть выбран для управления оптическими свойствами таким образом, чтобы он мог поглощать свет конкретной длины волны для обеспечения идентификации или мог излучать свет со смещенной длиной волны по сравнению с длиной волны света, используемой для возбуждения маркера 310 для обеспечения идентификации, или и то и другое. В контексте данного документа термин «идентификация» может относиться к определению того, принадлежит ли изделие к первой группе изделий, или к определению того, к какой подгруппе первой группы, если таковая имеется, принадлежит изделие.
На фиг. 2 показана схема системы 100, генерирующей аэрозоль, по фиг. 1. В частности, на фиг. 2 показаны блок 206 питания и ИК-светодиод 214 идентификатора 212, показанного на фиг. 1. На фиг. 2 также показаны переключатель 222 стороны высокого напряжения, переключатель 224 стороны низкого напряжения и хронометр 226 для защиты ИК-светодиода 214, а также переключатель 228 стороны высокого напряжения нагревателя, переключатель 230 стороны низкого напряжения нагревателя и хронометр 232 нагревателя для защиты нагревательного элемента 210.
Переключатель 222 стороны высокого напряжения расположен между блоком 206 питания и ИК-светодиодом 214 и соединен с хронометром 226. Переключатель 222 стороны высокого напряжения выполнен с возможностью перемещения между разомкнутым положением и замкнутым положением. В разомкнутом положении переключатель 222 стороны высокого напряжения разрывает цепь, или путь протекания тока, между блоком 206 питания и ИК-светодиодом 214. В замкнутом положении переключатель 222 стороны высокого напряжения замыкает цепь, или путь протекания тока, между блоком 206 питания и ИК-светодиодом 214.
Переключатель 224 стороны низкого напряжения расположен между ИК-светодиодом 214 и заземлением и соединен с хронометром 226. Переключатель 224 стороны низкого напряжения выполнен с возможностью перемещения между разомкнутым положением и замкнутым положением. В разомкнутом положении переключатель 224 стороны низкого напряжения разрывает цепь, или путь протекания тока, между ИК-светодиодом 214 и заземлением. В замкнутом положении переключатель 224 стороны низкого напряжения замыкает цепь, или путь протекания тока, между ИК-светодиодом 214 и заземлением.
Переключатель 228 стороны высокого напряжения нагревателя расположен между блоком 206 питания и нагревательным элементом 210 и соединен с хронометром 232 нагревателя. Переключатель 228 стороны высокого напряжения нагревателя выполнен с возможностью перемещения между разомкнутым положением и замкнутым положением. В разомкнутом положении переключатель 228 стороны высокого напряжения нагревателя разрывает цепь, или путь протекания тока, между блоком 206 питания и нагревательным элементом 210. В замкнутом положении переключатель 228 стороны высокого напряжения нагревателя замыкает цепь, или путь протекания тока, между блоком 206 питания и нагревательным элементом 210.
Переключатель 230 стороны низкого напряжения нагревателя расположен между нагревательным элементом 210 и заземлением и соединен с хронометром 232 нагревателя. Переключатель 230 стороны низкого напряжения нагревателя выполнен с возможностью перемещения между разомкнутым положением и замкнутым положением. В разомкнутом положении переключатель 230 стороны низкого напряжения нагревателя разрывает цепь, или путь протекания тока, между нагревательным элементом 210 и заземлением. В замкнутом положении переключатель 230 стороны низкого напряжения нагревателя замыкает цепь, или путь протекания тока, между нагревательным элементом 210 и заземлением.
Включение или замыкание переключателя относится к перемещению переключателя из разомкнутого положения в замкнутое положение. Отключение или размыкание переключателя относится к перемещению переключателя из замкнутого положения в разомкнутое положение.
Для наглядности контроллер 208 устройства 200 не показан на фиг. 2. Однако, как будет понятно специалисту в данной области техники после прочтения настоящего описания, контроллер 208 управляет подачей питания от блока 206 питания на ИК-светодиод 214 и нагревательный элемент 210 и взаимодействует с хронометрами 226, 232 для управления включением и выключением переключателей 222, 224, 228, 230. Более подробно это объясняется ниже.
На фиг. 2 также показаны входные данные 402 для хронометра 226. Эти входные данные 402 могут использоваться для определения или оценки тока, подаваемого на ИК-светодиод 214. На фиг. 2 также показаны входные данные 404 от хронометра 226 к переключателю 222 стороны высокого напряжения. Эти входные данные 404 могут представлять собой, например, команду на размыкание или замыкание переключателя 222 стороны высокого напряжения. На фиг. 2 также показаны входные данные 406 от контроллера 208 к хронометру 226, которые, как более подробно описано ниже, вызывают включение хронометром 226 переключателя 222 стороны высокого напряжения. На фиг. 2 также показаны входные данные 408 от контроллера 208 к переключателю 224 стороны низкого напряжения, которые, как более подробно описано ниже, используются для включения переключателя 224 стороны низкого напряжения.
Подобным образом для нагревательного элемента 210 на фиг. 2 показаны входные данные 502 для хронометра 232 нагревателя. Эти входные данные 502 могут использоваться для определения или оценки тока, подаваемого на нагревательный элемент 210. На фиг. 2 также показаны входные данные 504 от хронометра 232 нагревателя к переключателю 228 стороны высокого напряжения нагревателя. Эти входные данные 504 могут представлять собой, например, команду на размыкание или замыкание переключателя 228 стороны высокого напряжения нагревателя. На фиг. 2 также показаны входные данные 506 от контроллера 208 к хронометру 232 нагревателя, которые, как более подробно описано ниже, вызывают включение хронометром 232 нагревателя переключателя 228 стороны высокого напряжения нагревателя. На фиг. 2 также показаны входные данные 508 от контроллера 208 к переключателю 230 стороны низкого напряжения нагревателя, которые, как более подробно описано ниже, используются для включения переключателя 230 стороны низкого напряжения нагревателя.
Далее будет описан способ работы системы 100, генерирующей аэрозоль, со ссылкой на блок-схему, показанную на фиг. 3.
Для начала устройство 200 находится в состоянии бездействия. Пользователь может вставить изделие 300 в полость 204 устройства 200 в то время, когда устройство 200 находится в состоянии бездействия. В состоянии бездействия устройство готово к работе, но не используется для генерирования аэрозоля.
Затем пользователь нажимает на кнопку 220 в течение более чем 1 секунды, что вызывает переход устройства 200 из состояния бездействия в активное состояние.
Переход из состояния бездействия в активное состояние может вызвать электрические возмущения, такие как колебания напряжения (повышенное напряжение, пониженное напряжение и другие скачки напряжения), опасные для электроники и, в частности, для ИК-светодиода 214 и нагревательного элемента 210 устройства 200.
Как только устройство 200 переходит в активное состояние, активируется последовательность распознавания стика (SR), также известная как последовательность распознавания изделия, генерирующего аэрозоль. Изделие, генерирующее аэрозоль, может называться стиком.
После этого переключатель 222 стороны высокого напряжения включается. То есть переключатель 222 стороны высокого напряжения замыкается, чтобы образовать путь протекания тока от блока 206 питания к ИК-светодиоду 214. В частности, в этом варианте осуществления переключатель 222 стороны высокого напряжения включается хронометром 226. Контроллер 208 активирует хронометр 226 с помощью входных данных 406, и, в свою очередь, хронометр 226 автоматически включает переключатель 222 стороны высокого напряжения. Затем контроллер 208 отсоединяется от хронометра 226, что позволяет хронометру 226 функционировать самостоятельно.
ИК-светодиод 214 в данном варианте осуществления имеет непрерывный прямой ток, составляющий 20 миллиампер, и пиковый прямой ток, составляющий 1 ампер, с соответствующим временем ограничения, составляющим от 10 микросекунд до 1 миллисекунды.
После включения переключателя 222 стороны высокого напряжения блок 206 питания включается.
Затем обеспечивается время на стабилизацию электроники. Длительность этого периода составляет по меньшей мере 5 миллисекунд.
Затем контроллер 208 отправляет входные данные 408 на переключатель 224 стороны низкого напряжения для замыкания переключателя 224 стороны низкого напряжения. Как только это происходит, входные данные 402 передают хронометру 226 указание на то, что ток теперь подается на ИК-светодиод 214, и хронометр 226 запускает таймер. Таким образом, в данном варианте осуществления таймер запускается как только ток, подаваемый на ИК-светодиод 214, превышает пороговое значение, составляющее ноль ампер. Но в других вариантах осуществления таймер может быть запущен только, если ток, превышающий ненулевое пороговое значение тока, подается на ИК-светодиод 214. Пороговое значение хронометра может быть установлено по желанию. Если ток, подаваемый на ИК-светодиод 214, падает до порогового значения (т.е. возвращается к нулю ампер) до того, как таймер достигнет заданного периода времени в 5 миллисекунд, хронометр 226 сбрасывается. Это может произойти, если, например, контроллер 208 разомкнет переключатель стороны низкого напряжения. Если ток, подаваемый на ИК-светодиод 214, остается выше порогового значения, составляющего 0 ампер, и таймер достигает заданного периода времени в 5 миллисекунд, хронометр 226 отправляет входные данные 404 на переключатель 222 стороны высокого напряжения, чтобы разомкнуть переключатель 222 стороны высокого напряжения. Это прекращает подачу тока на ИК-светодиод 214 и может помочь защитить ИК-светодиод 214 от повреждения. После этого устройство 200 может вернуться в состояние бездействия. Хронометр 226 представляет собой аппаратный хронометр и отправляет входные данные 404 на переключатель 222 стороны высокого напряжения без каких-либо команд контроллеру 208. Таким образом, даже в случае неисправности контроллера ИК-светодиод 214 может быть защищен.
После замыкания переключателя 208 стороны низкого напряжения 224 контроллер управляет блоком 206 питания для подачи относительно низкого тока приблизительно 20 миллиампер на ИК-светодиод 214 в течение от 10 микросекунд до 2 миллисекунд. Ток вызывает излучение ИК-светодиодом 214 инфракрасного света на изделие 300. Некоторая часть этого света отражается от изделия 300 и принимается фотодиодом 216. Это позволяет идентификатору 212 устройства 200 выполнять функцию детектора наличия изделия и определять, что изделие 300 присутствует (т.е. находится в зацеплении с устройством 200). Переключатель 224 стороны низкого напряжения может быть разомкнут, например, контроллером 208, после того как ток был подан на ИК-светодиод в течение достаточно периода времени.
Если бы изделие отсутствовало, устройство 200 вернулось бы в состояние бездействия. Однако, поскольку изделие 300 было обнаружено, выполняется первый этап определения для определения того, принадлежит ли изделие 300, находящееся в зацеплении с устройством 200, к первой группе изделий или нет. Это приводит к тому, что контроллер 208 снова замыкает переключатель 224 стороны низкого напряжения и управляет блоком 206 питания для подачи относительно высокого тока приблизительно 1 ампер на ИК-светодиод 214 в течение от 200 микросекунд до 2 миллисекунд. Это вызывает излучение ИК-светодиодом 214 инфракрасного света на изделие 300. Маркер 310 во внешней обертке 308 поглощает определенный набор длин волн света, излучаемого ИК-светодиодом 214, и отражает другой определенный набор длин волн света, излучаемого ИК-светодиодом 214. Фотодиод 216 принимает определенный набор длин волн, отраженных от внешней обертки 308, и на основании отсутствующего или поглощенного набора длин волн определяет, что изделие 300 принадлежит к первой группе изделий, которые разработаны и оптимизированы для использования с устройством 200. Переключатель 224 стороны низкого напряжения может быть разомкнут, например, контроллером 208, после того как ток был подан на ИК-светодиод в течение достаточно периода времени.
Как объяснялось выше со ссылкой на этап определения того, находится ли изделие в зацеплении с устройством, если контроллер 208 неисправен и переключатель 224 стороны низкого напряжения не разомкнут, то хронометр 226 может разомкнуть переключатель 222 стороны высокого напряжения, если ток, подаваемый на ИК-светодиод 214, остается выше порогового значения 0 ампер и таймер достигает заданного периода времени, составляющего 5 миллисекунд.
Если на первом этапе определения определено, что изделие 300 не принадлежит к первой группе изделий, устройство 200 возвращается в состояние бездействия. Однако, поскольку на первом этапе определения было определено, что изделие 300 действительно принадлежит к первой группе изделий, то переключатель 228 стороны высокого напряжения нагревателя включается. То есть переключатель 228 стороны высокого напряжения нагревателя замыкается, чтобы образовать путь протекания тока от блока 206 питания к нагревательному элементу 210. В частности, в этом варианте осуществления переключатель 228 стороны высокого напряжения нагревателя включается хронометром 232 нагревателя. Контроллер 208 активирует хронометр 232 нагревателя с помощью входных данных 506, и, в свою очередь, хронометр 232 нагревателя автоматически включает переключатель 228 стороны высокого напряжения нагревателя. Затем контроллер 208 отсоединяется от хронометра 232 нагревателя, что позволяет хронометру 232 нагревателя функционировать самостоятельно.
После включения переключателя 228 стороны высокого напряжения нагревателя начинается сеанс нагрева.
Контроллер 208 отправляет входные данные 508 на переключатель 230 стороны низкого напряжения нагревателя с замыканием переключателя 230 стороны низкого напряжения нагревателя и образованием пути протекания тока от ИК-светодиода 214 к заземлению. Входные данные 502 обеспечивают хронометру 232 указание тока, подаваемого на нагревательный элемент 210, и, если на нагревательный элемент 210 подается ток, превышающий пороговое значение, хронометр 232 нагревателя запускает таймер. Если ток, подаваемый на нагревательный элемент 210, падает до порогового значения или ниже его до того, как таймер достигнет заданного периода времени, хронометр 232 нагревателя сбрасывается. Если ток, подаваемый на нагревательный элемент 210, остается выше порогового значения и таймер достигает заданного периода времени, хронометр 232 нагревателя отправляет входные данные 504 на переключатель 228 стороны высокого напряжения нагревателя с размыканием переключателя 228 стороны высокого напряжения нагревателя. Это прекращает подачу тока на нагревательный элемент 210 и может помочь защитить нагревательный элемент 210 от повреждения, а изделие 300 от перегрева. После этого устройство 200 может вернуться в состояние бездействия. Хронометр 232 нагревателя представляет собой аппаратный хронометр и отправляет входные данные 504 на переключатель 228 стороны высокого напряжения нагревателя без каких-либо команд контроллеру 208. Таким образом, даже если контроллер 208 выходит из строя, нагревательный элемент 210 может быть защищен.
После замыкания переключателя 230 стороны низкого напряжения нагревателя контроллер 208 управляет блоком 206 питания для подачи питания на нагревательный элемент 210 и начала предварительного нагрева. Начинается предварительный нагрев нагревательного элемента 210, и проверка предварительного нагрева выполняется через регулярные промежутки времени. Каждая проверка предусматривает измерение температуры нагревательного элемента 210 для определения того, достиг ли нагревательный элемент 210 пороговой температуры. Если температура не достигла пороговой температуры, проверка предварительного нагрева выполняется снова через некоторый промежуток времени. Если температура достигла пороговой температуры, то предварительный нагрев нагревательного элемента 210 завершается.
В этом варианте осуществления завершение предварительного нагрева запускает выполнение второго этапа определения для определения того, принадлежит ли изделие 300, находящееся в зацеплении с устройством 200, к первой группе изделий или нет. Второй этап определения выполняется таким же образом, что и первый этап определения. Таким образом, второй этап определения предусматривает отправку относительно высокого тока, составляющего приблизительно 1 ампер, на ИК-светодиод 214 в течение от 200 микросекунд до 2 миллисекунд. И, что касается первого этапа определения, это вызывает излучение ИК-светодиодом 214 инфракрасного света на изделие 300. Маркер 310 во внешней обертке 308 поглощает определенный набор длин волн света, излучаемого ИК-светодиодом 214, и отражает другой определенный набор длин волн света, излучаемого ИК-светодиодом 214. Фотодиод 216 принимает определенный набор длин волн, отраженных от внешней обертки 308, и на основании отсутствующего или поглощенного набора длин волн определяет, что изделие 300 принадлежит к первой группе изделий, которые разработаны и оптимизированы для использования с устройством 200.
Если на втором этапе определения определено, что изделие 300 не принадлежит к первой группе изделий, устройство 200 возвращается в состояние бездействия. Однако, поскольку на втором этапе определения определено, что изделие 300 действительно принадлежит к первой группе изделий, сеанс продолжается. В частности, выполняется этап основного нагрева.
На этапе основного нагрева пользователь делает вдох на изделии 300. Это заставляет воздух протекать через впускное отверстие 218 для воздуха и в полость 204. Это вдыхание обнаруживается с помощью механизма обнаружения затяжки (не показан) устройства 200. Механизм обнаружения затяжки сообщает контроллеру 208 о том, что была сделана затяжка, и контроллер 208 управляет блоком 206 питания с подачей питания на нагревательный элемент 210, соответственно. В частности, на нагревательный элемент 210 подается больше энергии, чтобы нагреть изделие 300 и высвободить летучие соединения из субстрата, образующего аэрозоль. Воздух протекает через субстрат и захватывает эти соединения. Затем воздух и захваченные соединения протекают через трубчатый передающий элемент 304. Захваченные соединения охлаждаются и конденсируются, с генерированием, таким образом, аэрозоля. Аэрозоль втягивается через мундштук 306 и в рот пользователя. Затем пользователь может вдыхать аэрозоль. Этап основного нагрева предусматривает дополнительное повышение температуры нагревательного элемента 210 в ответ на каждое вдыхание или затяжку на изделии 300. Этап основного нагрева, как правило, длится приблизительно четыре минуты.
В этом варианте осуществления на втором этапе определения не только определяется, что изделие 300 принадлежит к первой группе изделий, но и определяется подгруппа первой группы, к которой принадлежит изделие 300. В частности, на основе света, принятого фотодиодом 216, идентификатор 212 определяет тип субстрата 302, образующего аэрозоль, который присутствует в изделии 300. Этап основного нагрева зависит от подгруппы первой группы, к которой принадлежит изделие 300, как определено на втором этапе определения. В частности, температура, до которой нагревается нагревательный элемент 210 в ответ на вдыхания 300, устанавливается на основе подгруппы, определенной на втором этапе определения. Таким образом, в данном варианте осуществления этап основного нагрева адаптирован к типу субстрата 302, образующего аэрозоль, который присутствует в изделии 300. Этап предварительного нагрева также может зависеть от подгруппы, к которой принадлежит изделие 300.
Затем сеанс нагрева завершается и блок 206 питания прекращает подачу энергии на нагревательный элемент 210.
Затем отключается переключатель 228 стороны высокого напряжения нагревателя и отключается переключатель 230 стороны низкого напряжения нагревателя, если он еще не отключен.
Затем отключается переключатель 222 стороны высокого напряжения и отключается переключатель 224 стороны низкого напряжения, если он еще не отключен. Однако эти переключатели 222, 224 могут быть отключены в любой момент после второго этапа определения.
После этого блок 206 питания отключается.
После этого устройство 200 возвращается в состояние бездействия.
В любой момент во время сеанса нагрева пользователь может нажать кнопку 220 более чем на 1 секунду, чтобы остановить сеанс нагрева и вызвать отключение переключателей 222, 224, 228, 230 и блока 206 питания, а также возврат устройства 200 в состояние бездействия.
Для цели настоящего описания и прилагаемой формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т. д., необходимо понимать как модифицированные во всех случаях термином «приблизительно». Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе. Следовательно, в этом контексте число A понимается как A ±10% от A. В этом контексте число A может рассматриваться как включающее числовые значения, которые находятся в пределах общей стандартной ошибки для измерения свойства, которое модифицирует число A. Число А в некоторых случаях при использовании в прилагаемой формуле изобретения может отклоняться на перечисленные выше процентные доли при условии, что величина, на которую отклоняется А, не влияет существенно на основную (основные) и новую (новые) характеристику (характеристики) заявленного изобретения. Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе.
Устройство (200), генерирующее аэрозоль содержит идентификатор (212), предназначенный для определения одного или обоих из того, находится ли изделие (300), генерирующее аэрозоль, в зацеплении с устройством и принадлежит ли изделие, генерирующее аэрозоль, находящееся в зацеплении с устройством, к первой группе изделий, причем идентификатор содержит источник (214) света, блок (206) питания, предназначенный для подачи тока на источник света, переключатель (222), выполненный с возможностью перемещения между замкнутым положением, в котором блок питания может подавать ток на источник света, и разомкнутым положением, в котором блок питания не может подавать ток на источник света, и хронометр (226), соединенный с переключателем. Хронометр выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение, если ток, подаваемый на источник света, или указание тока, подаваемого на источник света, превышает пороговое значение дольше заданного периода времени. Также предоставлен способ работы устройства, генерирующего аэрозоль. Перемещение переключателя из замкнутого положения в разомкнутое положение может защитить источник света от избыточных токов или напряжения. Технический результат заключается в возможности защиты электрических компонентов от избыточных токов или напряжений в случае неисправности контроллера. 2 н. и 13 з.п. ф-лы, 3 ил.
1. Устройство для генерирования аэрозоля, выполненное с возможностью взаимодействия и отсоединения от изделия для генерирования аэрозоля, причем устройство содержит:
идентификатор для определения одного или обоих из того, взаимодействует ли изделие с устройством и принадлежит ли взаимодействующее с устройством изделие к первой группе изделий, причем идентификатор содержит источник света;
блок питания для подачи тока на источник света;
переключатель, выполненный с возможностью перемещения между замкнутым положением, в котором блок питания способен подавать ток на источник света, и разомкнутым положением, в котором блок питания свободен от возможности подачи тока на источник света; и
хронометр, связанный с переключателем,
при этом хронометр выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при превышении тока, подаваемого на источник света, или указания тока, подаваемого на источник света, порогового значения дольше заданного периода времени.
2. Устройство по п. 1, в котором хронометр представляет собой аппаратный хронометр и выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при отсутствии команды на это от любого отдельного контроллера при превышении тока, подаваемого на источник света, или указания тока, подаваемого на источник света, порогового значения дольше заданного периода времени.
3. Устройство по п. 1, содержащее контроллер для управления подачей тока от блока питания на источник света.
4. Устройство по п. 3, в котором хронометр представляет собой аппаратный хронометр и выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при отсутствии команды на это от контроллера при превышении тока, подаваемого на источник света, или указания тока, подаваемого на источник света, порогового значения дольше заданного периода времени.
5. Устройство по любому из предыдущих пунктов, в котором переключатель представляет собой переключатель стороны высокого напряжения и электрически соединяет блок питания с источником света.
6. Устройство по любому из пп. 1-4, в котором переключатель представляет собой переключатель стороны низкого напряжения и электрически соединяет источник света с заземлением.
7. Устройство по п. 5, содержащее второй переключатель, который представляет собой переключатель стороны низкого напряжения и электрически соединяет источник света с заземлением.
8. Устройство по п. 7, в котором хронометр принимает указание тока, подаваемого на источник света, и при этом хронометр выполнен с возможностью перемещения переключателя из замкнутого положения в разомкнутое положение при превышении указания тока, подаваемого на источник света, порогового значения дольше заданного периода времени.
9. Устройство по любому из предыдущих пунктов, в котором идентификатор содержит приемник света для приема света, отражаемого или излучаемого изделием, взаимодействующим с устройством и освещаемым светом от источника света.
10. Устройство по любому из предыдущих пунктов, в котором источник света представляет собой светоизлучающий диод.
11. Устройство по п. 10, в котором источник света представляет собой инфракрасный светоизлучающий диод.
12. Устройство по любому из предыдущих пунктов, в котором заданный период времени составляет по меньшей мере 1 микросекунду.
13. Устройство по любому из предыдущих пунктов, в котором заданный период времени составляет не более 10 миллисекунд.
14. Устройство по любому из предыдущих пунктов, в котором пороговое значение составляет ноль ампер.
15. Способ работы устройства для генерирования аэрозоля, представляющего собой устройство по любому из предыдущих пунктов, при этом способ включает:
перемещение переключателя из замкнутого положения в разомкнутое положение при превышении тока, подаваемого на источник света, или указания тока, подаваемого на источник света, порогового значения дольше заданного периода времени.
| US 5967148 A, 19.10.1999 | |||
| Способ регенерирования сульфо-кислот, употребленных при гидролизе жиров | 1924 |
|
SU2021A1 |
| Станок для придания концам круглых радиаторных трубок шестигранного сечения | 1924 |
|
SU2019A1 |
| ЭЛЕКТРОННОЕ УСТРОЙСТВО ДЛЯ ПАРЕНИЯ С МНОЖЕСТВОМ ГЕНЕРАТОРОВ ДИСПЕРСИИ | 2017 |
|
RU2724683C2 |
| Припыл для форм для отливки магниевых сплавов | 1932 |
|
SU31091A1 |
| СОДЕРЖАЩАЯ ЖИДКОСТЬ СИСТЕМА ДЛЯ ПОВТОРНОЙ ЗАПРАВКИ УСТРОЙСТВ ДОСТАВКИ АЭРОЗОЛЯ | 2016 |
|
RU2702242C2 |
| CA 2985988 A1, 19.11.2015 | |||
| CN 108367129 A, 03.08.2018. | |||
