ОДНОСТОРОННИЙ КЛАПАН И СВЯЗАННЫЙ КОМПЛЕКТ КОНТЕЙНЕРА Российский патент 2025 года по МПК B65D51/16 F16K15/14 B65D81/20 B65D53/02

Предпосылки создания изобретения

1. Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к одностороннему клапану и связанному комплекту контейнера и, более конкретно, к одностороннему клапану, приспособленному для контейнера с тонкой толщиной стенки и связанному комплекту контейнера.

2. Описание предшествующего уровня техники

[0002] На рынке являются доступными различные вакуумные контейнеры для хранения пищевых продуктов. Вакуумный контейнер обычно включает в себя содержащий компонент и односторонний клапан. Содержащий компонент существует для размещения пищевого продукта. Односторонний клапан установлен на содержащем компоненте. Односторонний клапан может допускать вытягивание воздуха из содержащего компонента, например, посредством вакуумного насоса, и препятствовать окружающему воздуху от поступления в содержащий компонент. Однако обычный односторонний клапан требует наличия толстой стенки содержащего компонента с тем, чтобы обеспечить правильную установку и работу одностороннего клапана. Поэтому усовершенствование обычного вакуумного контейнера является срочно необходимым.

Сущность изобретения

[0003] Задачей настоящего изобретения является обеспечение одностороннего клапана, приспособленного для контейнера с тонкой толщиной стенки, и связанного комплекта контейнера для решения вышеупомянутых проблем.

[0004] Для достижения вышеупомянутой задачи, настоящее изобретение раскрывает односторонний клапан, приспособленный для контейнера. Односторонний клапан включает верхний участок, нижний участок и множество выступов. Верхний участок является упруго деформируемым. Нижний участок соединен за одно целое с верхним участком. Множество выступов выступают из нижнего участка к верхнему участку и отделены от верхнего участка. Два смежных выступа из множества выступов разнесены друг от друга. Множество выступов выполнены с возможностью примыкания к внутренней поверхности контейнера для упругой деформации верхнего участка внешней поверхностью контейнера.

[0005] Согласно варианту выполнения настоящего изобретения, утопленная структура образована на верхнем участке, и каждый из множества выступов по меньшей мере частично размещается внутри утопленной структуры, когда односторонний клапан отсоединен от контейнера и в недеформированном состоянии.

[0006] Согласно варианту выполнения настоящего изобретения, глубина утопленной структуры постепенно уменьшается от внутренней части наружу.

[0007] Согласно варианту выполнения настоящего изобретения, нижний участок включает в себя корпус штока и структуру платформы. Корпус штока соединен за одно целое с верхним участком и выполнен с возможностью прохождения через контейнер, когда односторонний клапан установлен на контейнере. Платформа продолжается от корпуса штока и отделена от верхнего участка, а множество выступов выступают из структуры платформы.

[0008] Согласно варианту выполнения настоящего изобретения, множество выступов расположены по кругу, имеющему первый диаметр. Внешняя периферия верхнего участка имеет второй диаметр, и второй диаметр больше чем первый диаметр.

[0009] Согласно варианту выполнения настоящего изобретения, когда односторонний клапан установлен на контейнере, верхний участок выполнен с возможностью по меньшей мере частичного отделения от внешней поверхности контейнера, чтобы обеспечить проход для текучей среды, образованный пространством между двумя смежными выступами из множества выступов и внутренней поверхностью контейнера, и пространством между верхним участком и внешней поверхностью контейнера.

[0010] Согласно варианту выполнения настоящего изобретения, множество выступов сохраняются примыкающими к внутренней поверхности контейнера и не отделяются от внутренней поверхности контейнера, когда односторонний клапан установлен на контейнере.

[0011] Согласно варианту выполнения настоящего изобретения, односторонний клапан дополнительно включает в себя структуру канала и упругую структуру. Структура канала проходит сквозь нижний участок и верхний участок и имеет нижнее отверстие, образованное в нижнем участке, и верхнее отверстие, образованное в верхнем участке. Упругая структура продолжается от верхней поверхности верхнего участка и покрывает верхнее отверстие. Толщина упругой структуры меньше чем толщина верхнего участка, и упругая структура является подвижной между выступающим состоянием и не выступающим состоянием согласно перепаду давления между внутренним давлением воздуха в контейнере и внешним давлением воздуха.

[0012] Согласно варианту выполнения настоящего изобретения, односторонний клапан дополнительно включает в себя структуру канала. Структура канала проходит сквозь нижний участок и имеет нижнее отверстие, образованное на нижнем конце нижнего участка, и верхнее отверстие, образованное на верхнем конце нижнего участка. Верхний участок покрывает верхнее отверстие, и верхний участок является подвижным между выступающим состоянием и не выступающим состоянием согласно перепаду давления между внутренним давлением воздуха в контейнере и внешним давлением воздуха.

[0013] Согласно варианту выполнения настоящего изобретения, множество выступающих структур образованы на верхней поверхности верхнего участка и выполнены с возможностью примыкания против нижнего участка дополнительного контейнера.

[0014] Согласно варианту выполнения настоящего изобретения, выступающее кольцо образовано на нижнем конце корпуса штока нижнего участка.

[0015] Для достижения вышеупомянутой задачи, настоящее изобретение дополнительно раскрывает комплект контейнера, включающий контейнер и односторонний клапан, выполненный с возможностью установки на контейнере. Односторонний клапан включает верхний участок, нижний участок и множество выступов. Верхний участок является упруго деформируемым. Нижний участок соединен за одно целое с верхним участком. Множество выступов выступают из нижнего участка к верхнему участку и отделены от верхнего участка. Два смежных выступа из множества выступов разнесены друг от друга. Множество выступов выполнены с возможностью примыкания к внутренней поверхности контейнера для упругой деформации верхнего участка внешней поверхностью контейнера.

[0016] Согласно варианту выполнения настоящего изобретения, утопленная структура образована на верхнем участке, и каждый из множества выступов по меньшей мере частично размещается внутри утопленной структуры, когда односторонний клапан отсоединен от контейнера и в недеформированном состоянии.

[0017] Согласно варианту выполнения настоящего изобретения, глубина утопленной структуры постепенно уменьшается от внутренней части наружу.

[0018] Согласно варианту выполнения настоящего изобретения, нижний участок включает в себя корпус штока и структуру платформы. Корпус штока соединен за одно целое с верхним участком и выполнен с возможностью прохождения через контейнер, когда односторонний клапан установлен на контейнере. Платформа продолжается от корпуса штока и отделена от верхнего участка, а множество выступов выступают из структуры платформы.

[0019] Согласно варианту выполнения настоящего изобретения, множество выступов расположены по кругу, имеющему первый диаметр. Внешняя периферия верхнего участка имеет второй диаметр, и второй диаметр больше чем первый диаметр.

[0020] Согласно варианту выполнения настоящего изобретения, когда односторонний клапан установлен на контейнере, верхний участок выполнен с возможностью по меньшей мере частичного отделения от внешней поверхности контейнера, чтобы обеспечить канал для жидкости, образованный пространство между двумя смежными выступами из множества выступов и внутренней поверхностью контейнера, и пространство между верхним участком и внешней поверхностью контейнера.

[0021] Согласно варианту выполнения настоящего изобретения, множество выступов сохраняются примыкающими к внутренней поверхности контейнера и не отделяются от внутренней поверхности контейнера, когда односторонний клапан установлен на контейнере.

[0022] Согласно варианту выполнения настоящего изобретения, односторонний клапан дополнительно включает в себя структуру канала и упругую структуру. Структура канала проходит сквозь нижний участок и верхний участок и имеет нижнее отверстие, образованное в нижнем участке, и верхнее отверстие, образованное в верхнем участке. Упругая структура продолжается от верхней поверхности верхнего участка и закрывает верхнее отверстие. Толщина упругой структуры меньше толщины верхнего участка, и упругая структура является подвижной между выступающим состоянием и не выступающим состоянием согласно перепаду давления между внутренним давлением воздуха в контейнере и внешним давлением воздуха.

[0023] Согласно варианту выполнения настоящего изобретения, односторонний клапан дополнительно включает в себя структуру канала. Структура канала проходит сквозь нижний участок и имеет нижнее отверстие, образованное на нижнем конце нижнего участка, и верхнее отверстие, образованное на верхнем конце нижнего участка. Верхний участок закрывает верхнее отверстие, а верхний участок является подвижным между выступающим состоянием и не выступающим состоянием согласно перепаду давления между внутренним давлением воздуха в контейнере и внешним давлением воздуха.

[0024] Согласно варианту выполнения настоящего изобретения, множество выступающих структур образованы на верхней поверхности верхнего участка и выполнены с возможностью примыкания против нижнего участка дополнительного контейнера.

[0025] Согласно варианту выполнения настоящего изобретения, выступающее кольцо образовано на нижнем конце корпуса штока нижнего участка.

[0026] Таким образом, односторонний клапан по настоящему изобретению использует множество выступов, примыкающих к внутренней поверхности контейнера, чтобы позволить верхнему участку упруго деформироваться внешней поверхностью контейнера, чтобы позволить воздуху внутри контейнера вытягиваться из контейнера и препятствовать окружающему воздуху снаружи контейнера от поступления в контейнер, когда односторонний клапан установлен на контейнере. Благодаря такой конфигурации, односторонний клапан по настоящему изобретению является не только пригодным для установки на контейнер с толстой стенкой, но также особенно пригоден для установки на контейнер с тонкой толщиной стенки, например, крышку стеклянной банки Мейсона. Следовательно, односторонний клапан по настоящему изобретению является универсальным.

[0027] Эти и другие задачи настоящего изобретения, несомненно, станут очевидными для специалистов в данной области техники после прочтения следующего подробного описания предпочтительного варианта выполнения, который проиллюстрирован на различных фигурах и чертежах.

Краткое описание чертежей

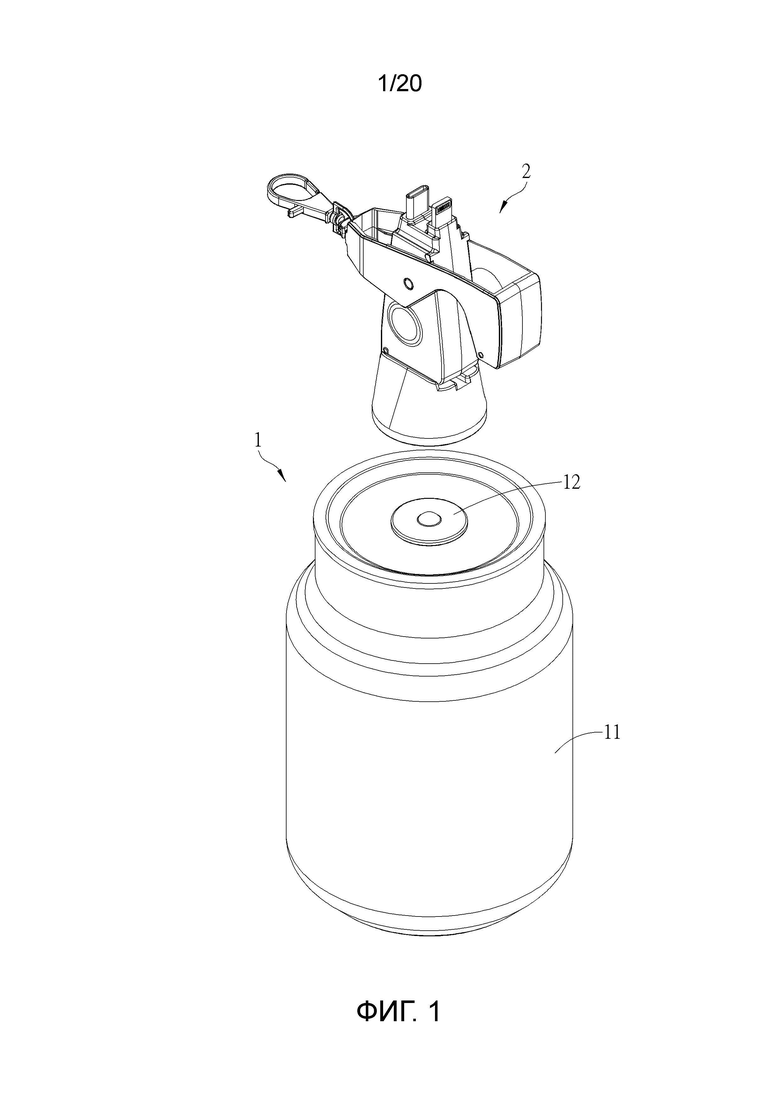

[0028] Фиг. 1 представляет собой схему комплекта контейнера согласно первому варианту выполнения настоящего изобретения.

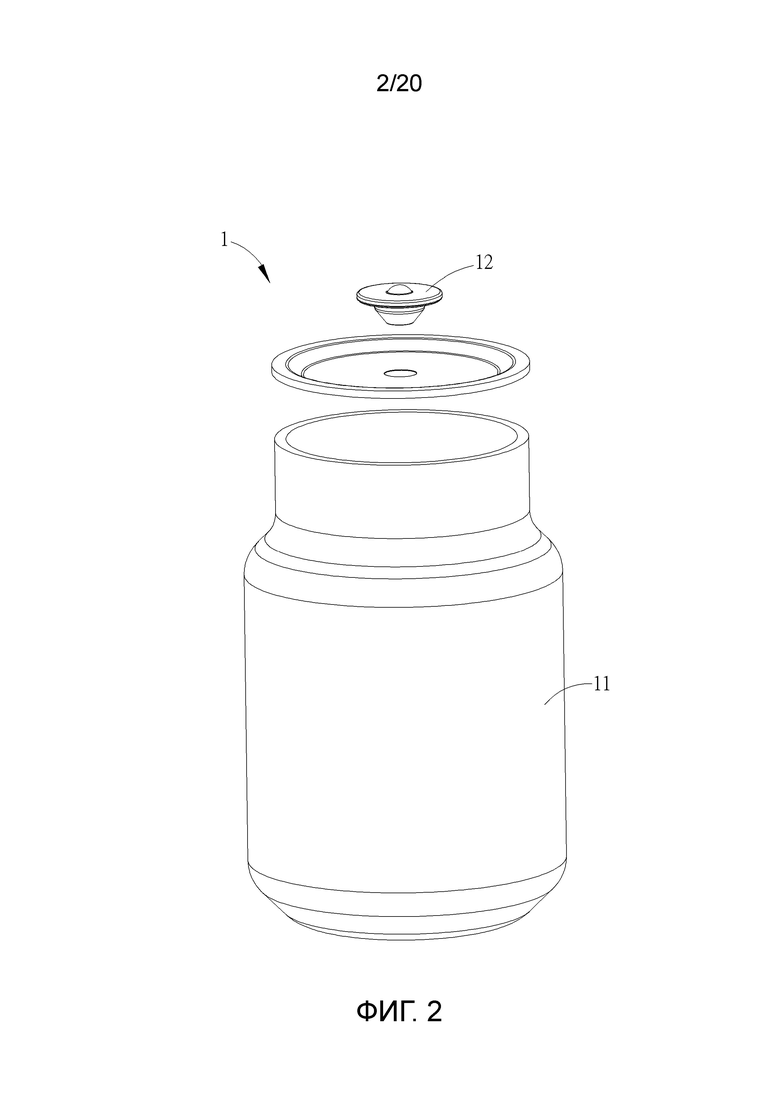

[0029] Фиг. 2 представляет собой разнесенный чертеж комплекта контейнера согласно первому варианту выполнения настоящего изобретения.

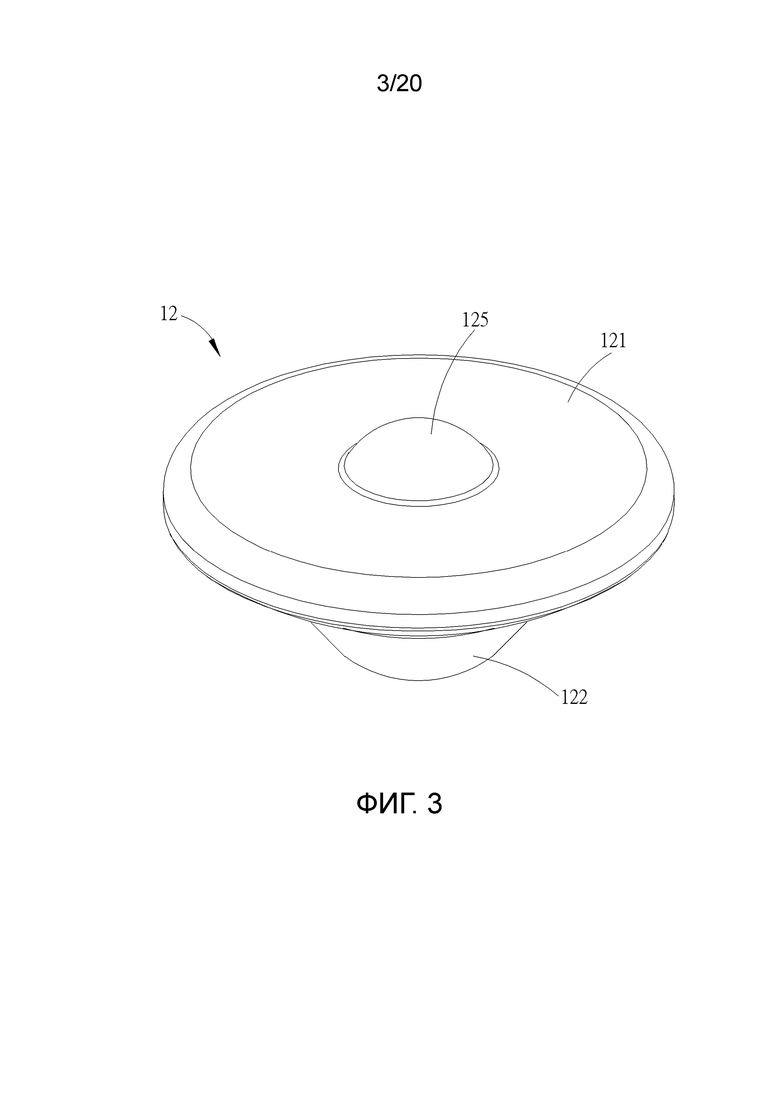

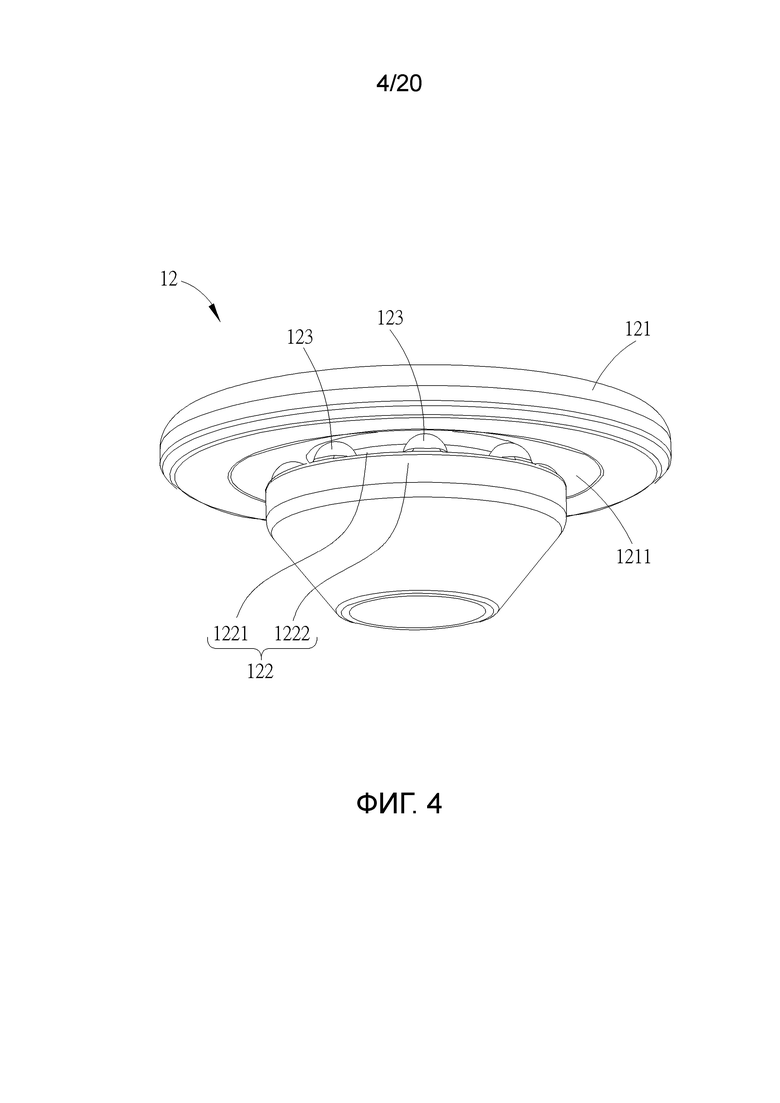

[0030] Фиг. 3 и фиг. 4 представляют собой схемы одностороннего клапана с различных видов согласно первому варианту выполнения настоящего изобретения.

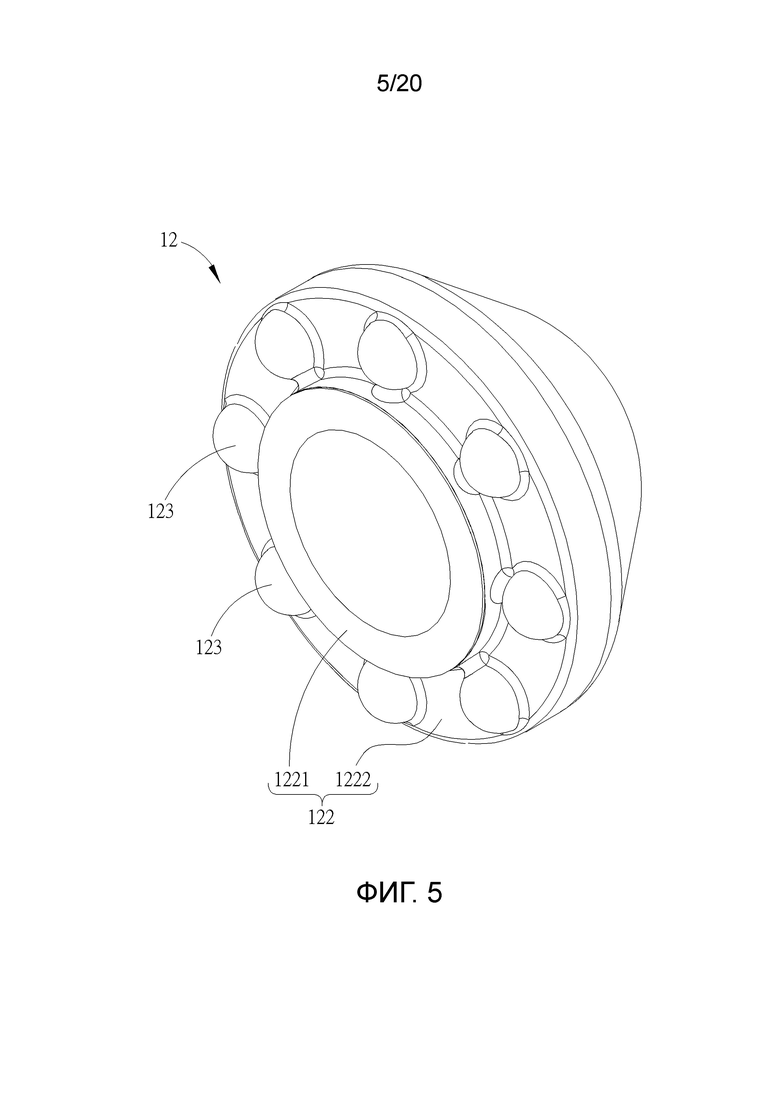

[0031] Фиг. 5 представляет собой частичную схему одностороннего клапана согласно первому варианту выполнения настоящего изобретения.

[0032] Фиг. 6 представляет собой другую частичную схему одностороннего клапана согласно первому варианту выполнения настоящего изобретения.

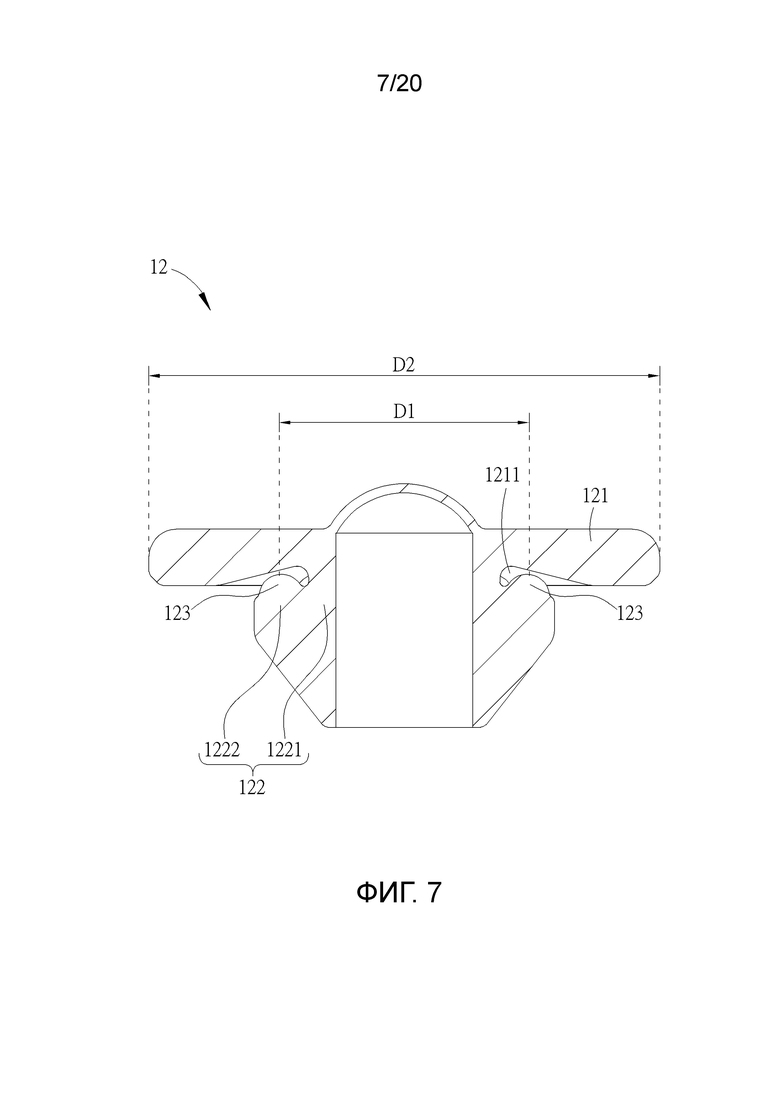

[0033] Фиг. 7 представляет собой схему сечения одностороннего клапана, отсоединенного от контейнера и в недеформированном состоянии, согласно первому варианту выполнения настоящего изобретения.

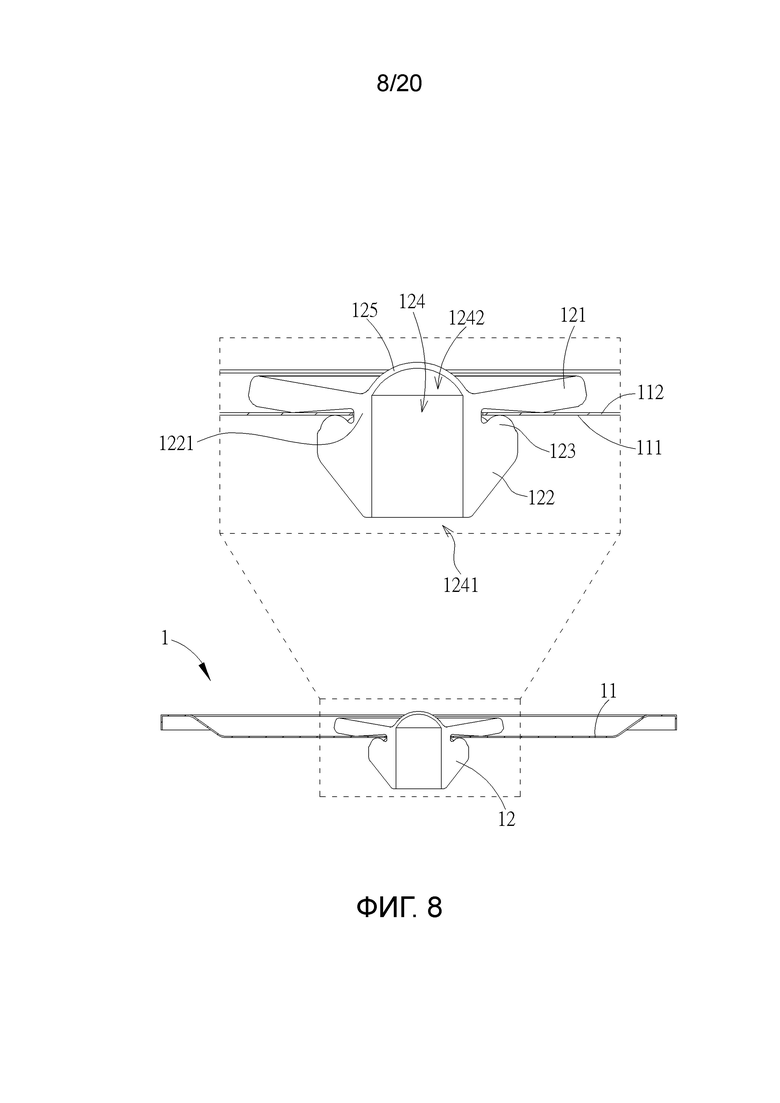

[0034] Фиг. 8 представляет собой частичную схему комплекта контейнера, когда односторонний клапан установлен на контейнере и в первом используемом состоянии согласно первому варианту выполнения настоящего изобретения.

[0035] Фиг. 9 представляет собой частичную схему комплекта контейнера, когда односторонний клапан установлен на контейнере и во втором используемом состоянии согласно первому варианту выполнения настоящего изобретения.

[0036] Фиг. 10 представляет собой частичную схему комплекта контейнера, когда односторонний клапан установлен на контейнере и в третьем используемом состоянии согласно первому варианту выполнения настоящего изобретения.

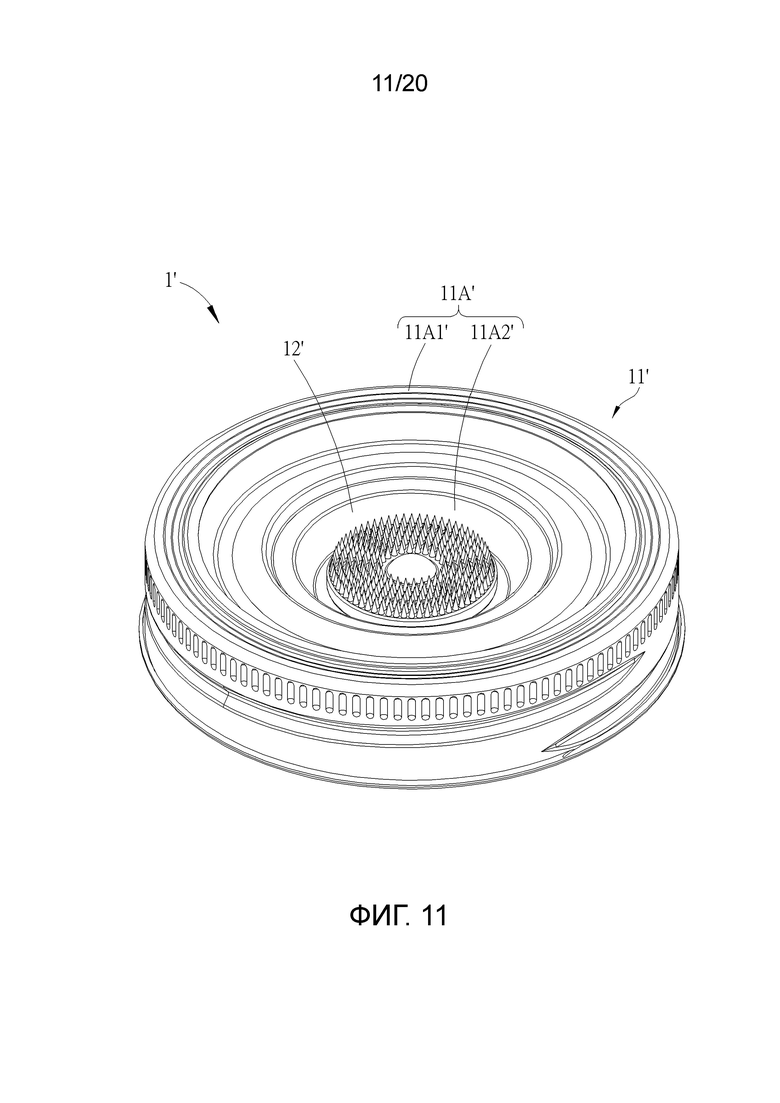

[0037] Фиг. 11 представляет собой частичную схему комплекта контейнера согласно второму варианту выполнения настоящего изобретения.

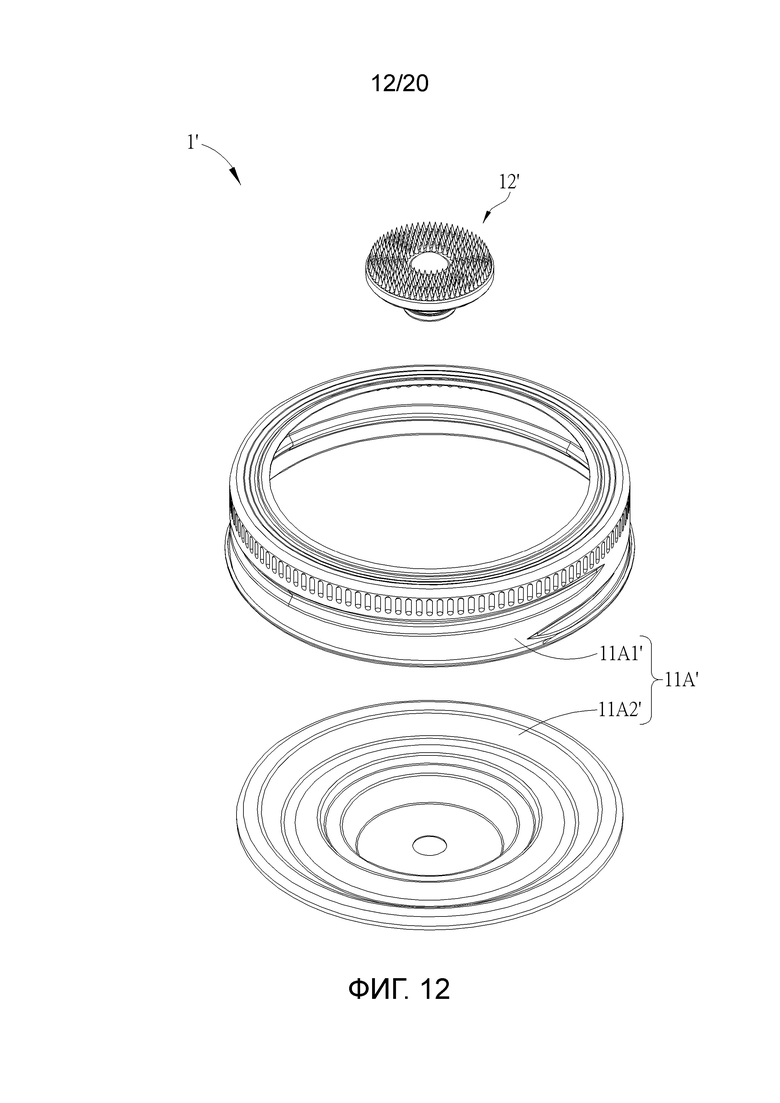

[0038] Фиг. 12 представляет собой частичный разнесенный чертеж комплекта контейнера согласно второму варианту выполнения настоящего изобретения.

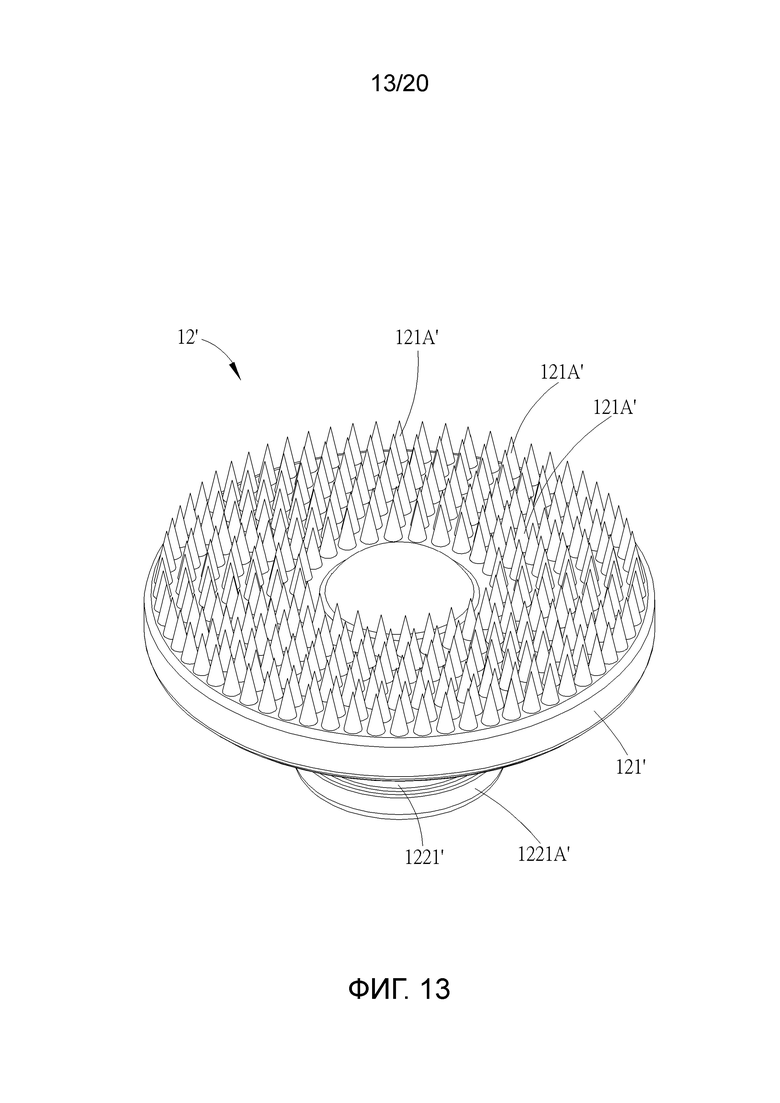

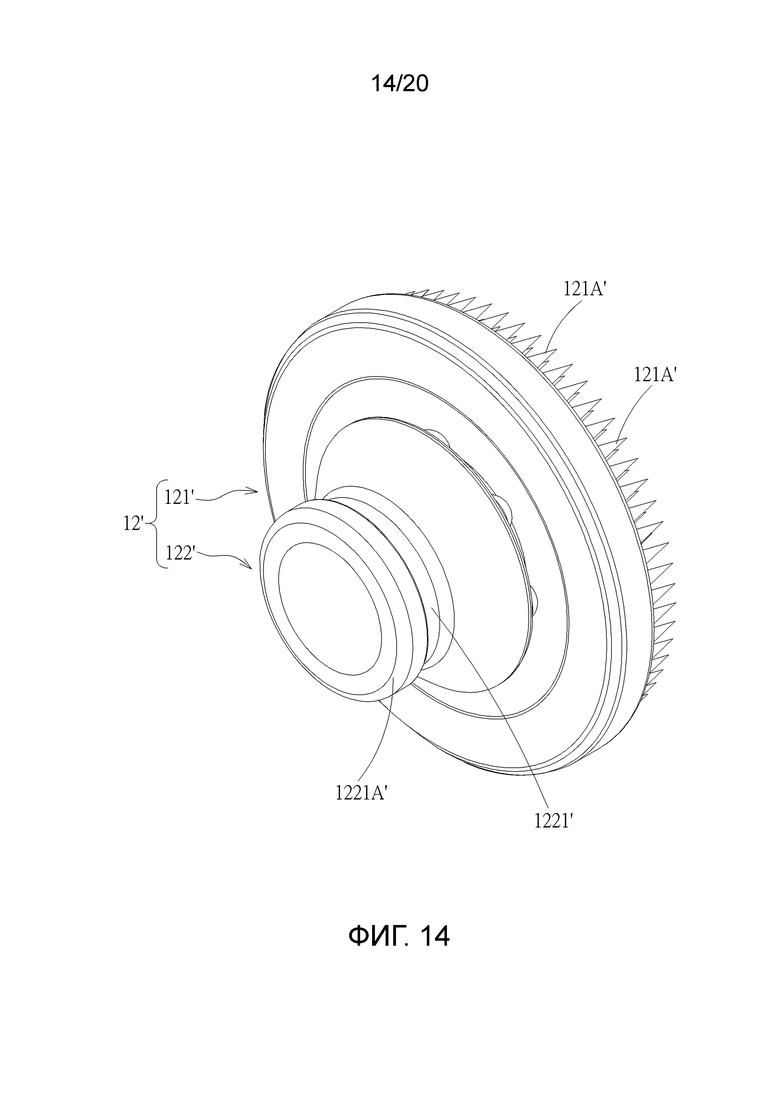

[0039] Фиг. 13 и Фиг. 14 представляют собой схемы одностороннего клапана с различных видов согласно второму варианту выполнения настоящего изобретения.

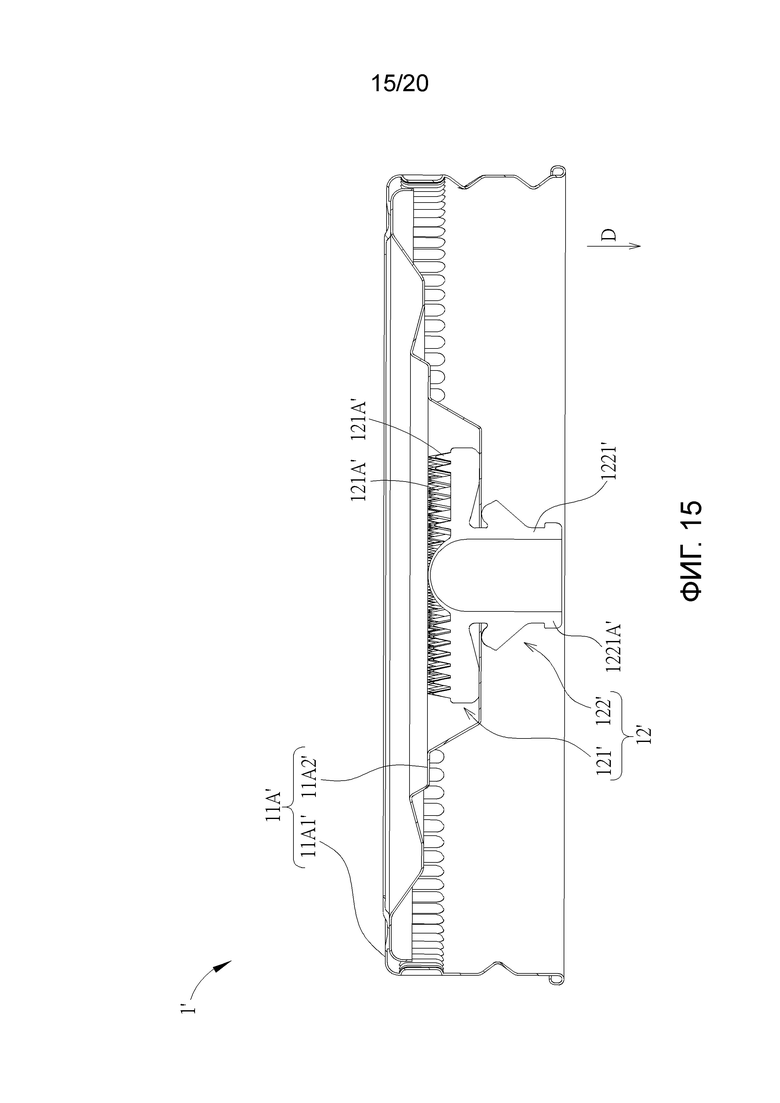

[0040] Фиг. 15 представляет собой частичную схему сечения комплекта контейнера согласно второму варианту выполнения настоящего изобретения.

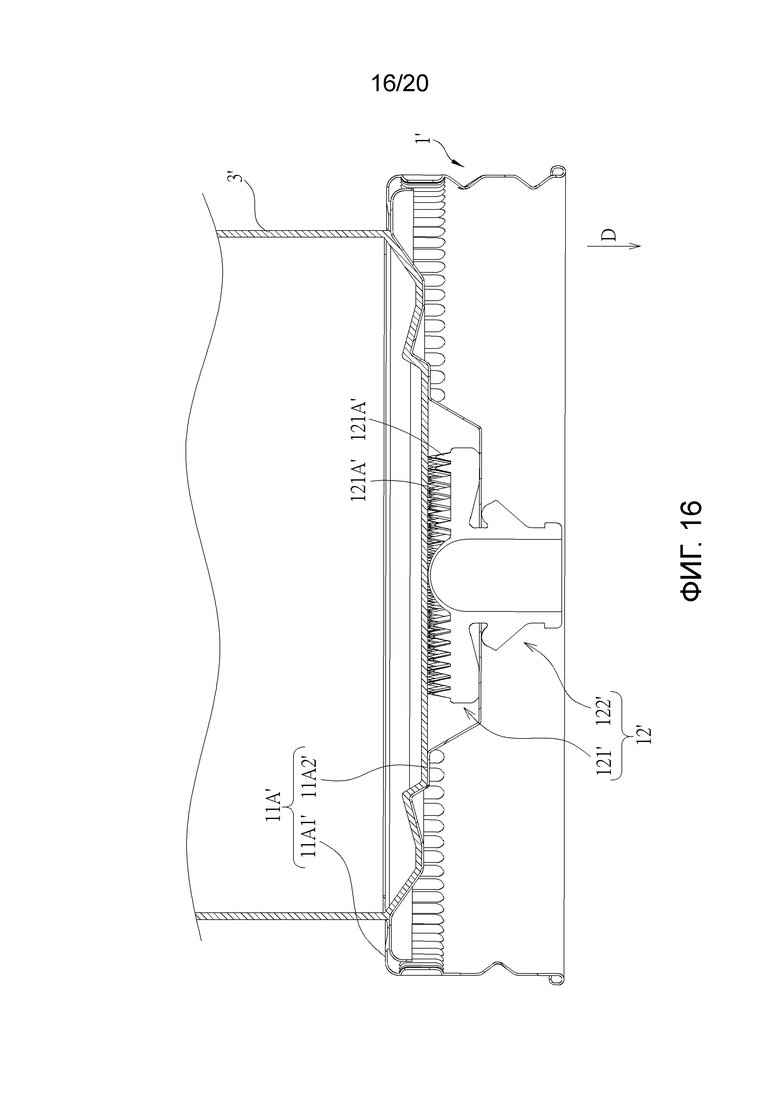

[0041] Фиг. 16 представляет собой схему, иллюстрирующую дополнительный контейнер, уложенный над комплектом контейнера согласно второму варианту выполнения настоящего изобретения.

[0042] Фиг. 17 и фиг. 18 представляют собой частичные схемы комплекта контейнера с различных видов согласно третьему варианту выполнения настоящего изобретения.

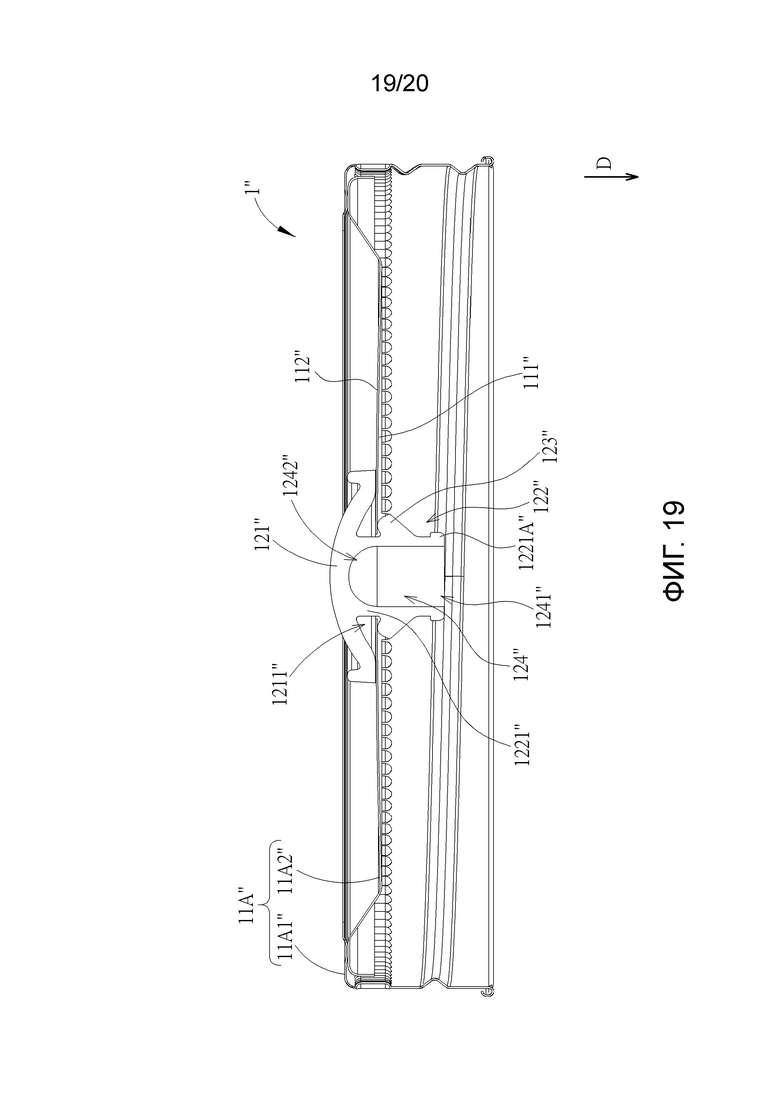

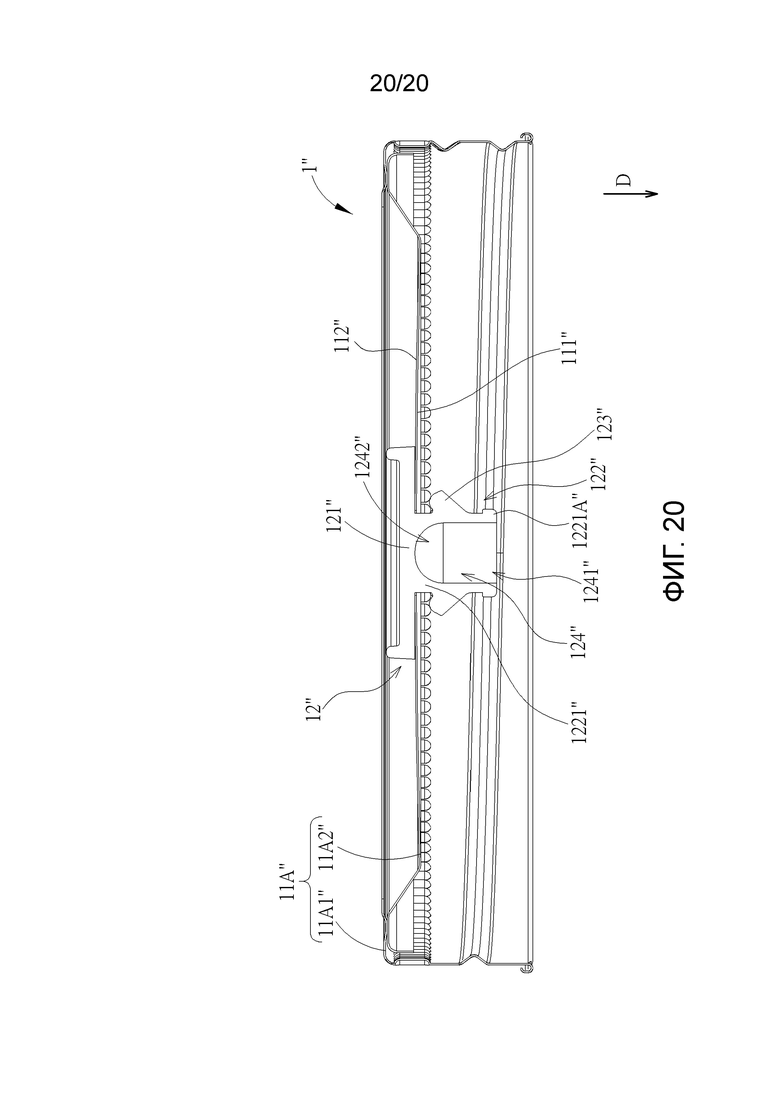

[0043] Фиг. 19 и фиг. 20 представляют собой частичные схемы сечения комплекта контейнера в различных состояниях согласно третьему варианту выполнения настоящего изобретения.

Подробное описание

[0044] В следующем подробном описании предпочтительных вариантов выполнения делается ссылка на прилагаемые чертежи, которые образуют его часть, и в которых показаны, посредством иллюстрации, конкретные варианты выполнения, в которых изобретение может быть применено на практике. В этом отношении, терминология направления, такая как «верхний», «нижний», «левый», «правый», «передний», «задний» и т.д., используется в отношении ориентации описываемой фигуры (фигур). Компоненты настоящего изобретения могут быть расположены в нескольких различных ориентациях. По существу, терминология направленности используется в целях иллюстрации и никоим образом не ограничивает. Соответственно, чертежи и описания будут рассматриваться как иллюстративные по своей природе, а не как ограничивающие. Также, если не установлено, термин "соединять" предназначен для обозначения любого косвенного или прямого механического соединения. Таким образом, если первое устройство связано со вторым устройством, это соединение может быть через прямое механическое соединение, или через косвенное механическое соединение через другие устройства и соединения.

[0045] Прошу обратиться к фиг. 1 и фиг. 2. Фиг. 1 представляет собой схему комплекта 1 контейнера согласно варианту выполнения настоящего изобретения. Фиг. 2 представляет собой разнесенный чертеж комплекта 1 контейнера согласно первому варианту выполнения настоящего изобретения. Как показано на фиг. 1 и фиг. 2, комплект 1 контейнера включает контейнер 11 и односторонний клапан 12, выполненный с возможностью установки на контейнере 11 и позволяющий воздуху внутри контейнера 11 вытягиваться из контейнера 11 посредством вакуумного устройства 2, например, портативного вакуумного насоса, и препятствовать окружающему воздуху снаружи контейнера 11 от поступления в контейнер 11, когда односторонний клапан 12 установлен на контейнере 11. В этом варианте выполнения, контейнер 11 может представлять собой стеклянную банку Мейсона, а односторонний клапан 12 может быть установлен на крышке стеклянной банки Мейсона, которая имеет тонкую толщину стенки. Однако настоящее изобретение не ограничивается этим вариантом выполнения.

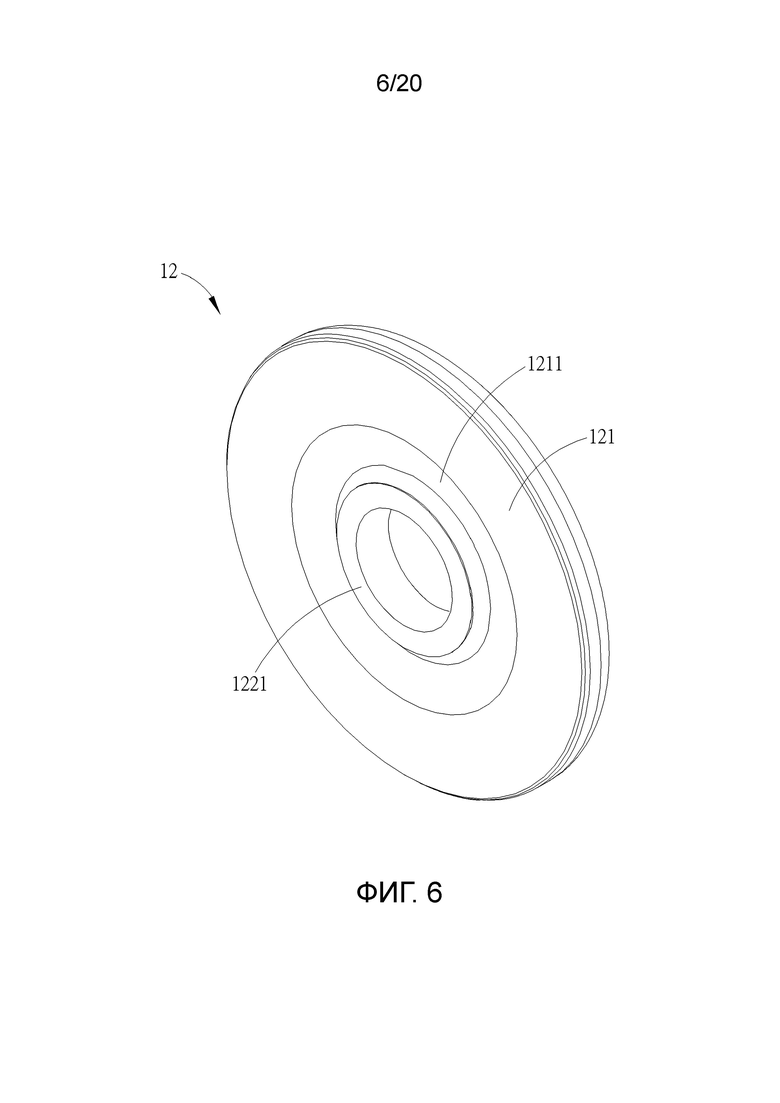

[0046] Прошу обратиться к фиг. 3 - фиг. 7. Фиг. 3 и фиг. 4 представляют собой схемы одностороннего клапана 12 с различных видов согласно первому варианту выполнения настоящего изобретения. Фиг. 5 представляет собой частичную схему одностороннего клапана 12 согласно первому варианту выполнения настоящего изобретения. Фиг. 6 представляет собой другую частичную схему одностороннего клапана 12 согласно первому варианту выполнения настоящего изобретения. Фиг. 7 представляет собой схему сечения одностороннего клапана 12 согласно первому варианту выполнения настоящего изобретения. Как показано на фиг. 3 - фиг. 4, односторонний клапан 12 включает верхний участок 121, нижний участок 122 и множество выступов 123. Верхний участок 121 является упруго деформируемым. Нижний участок 122 соединен за одно целое с верхним участком 121. Множество выступов 123 выступают из нижнего участка 122 к верхнему участку 121 и отделены от верхнего участка 121. Два смежных выступа 123 из множества выступов 123 разнесены друг от друга. Множество выступов 123 выполнены с возможностью упираться против контейнера 11, чтобы упруго деформировать верхний участок 121 контейнером 11, позволяя воздуху внутри контейнера 11 вытягиваться из контейнера 11 и препятствуя окружающему воздуху снаружи контейнера 11 от поступления в контейнер 11, когда односторонний клапан 12 установлен на контейнере 11. В частности, в этом варианте выполнения, односторонний клапан 12 может представлять собой цельную структуру, а верхний участок 121, нижний участок 122 и множество выступов 123 могут быть изготовлены из одного и того же упруго деформируемого материала. Однако настоящее изобретение не ограничивается этим вариантом выполнения.

[0047] Кроме того, как показано на фиг. 4 - фиг. 7, в этом варианте выполнения каждый из множества выступов 123 имеет форму полусферы. Нижний участок 122 включает в себя корпус 1221 штока и структуру 1222 платформы. Корпус 1221 штока соединен за одно целое с верхним участком 121 и выполнен с возможностью прохождения через контейнер 11. Платформа 1122 продолжается от корпуса 1221 штока и отделена от верхнего участка 121, а множество выступов 123 выступают из структуры 1222 платформы. Множество выступов 123 расположено по кругу, имеющему первый диаметр D1. Внешняя периферия верхнего участка 121 имеет второй диаметр D2. Второй диаметр (D2) больше чем первый диаметр (D1). Однако настоящее изобретение не ограничивается этим вариантом выполнения. Например, в другом варианте выполнения, множество выступов могут быть расположены в квадратной форме. Альтернативно, в другом варианте выполнения, выступ может иметь кубовидную форму.

[0048] Кроме того, как показано на фиг. 4 - фиг. 7, в этом варианте выполнения, на верхнем участке 121 образована утопленная структура 1211. Каждый из множества выступов 123 по меньшей мере частично размещается внутри утопленной структуры 1211, когда одноходовой клапан 12 отсоединен от контейнера 11 и находится в недеформированном состоянии. Каждый из множества выступов 123 выдвигается из утопленной структуры 1211 контейнером 11, когда односторонний клапан 12 установлен на контейнере 11. Предпочтительно, глубина утопленной структуры 1211 постепенно уменьшается от внутренней части наружу. Такая конфигурация позволяет верхнему участку 121 одностороннего клапана 12 адекватно упруго деформироваться контейнером 11, чтобы обеспечить правильное зацепление верхнего участка 121 одностороннего клапана 12 и контейнера 11 для предотвращения любой утечки когда односторонний клапан 12 установлен на контейнере 11. Однако настоящее изобретение не ограничивается этим вариантом выполнения. Например, в другом варианте выполнения, утопленная структура может быть опущена.

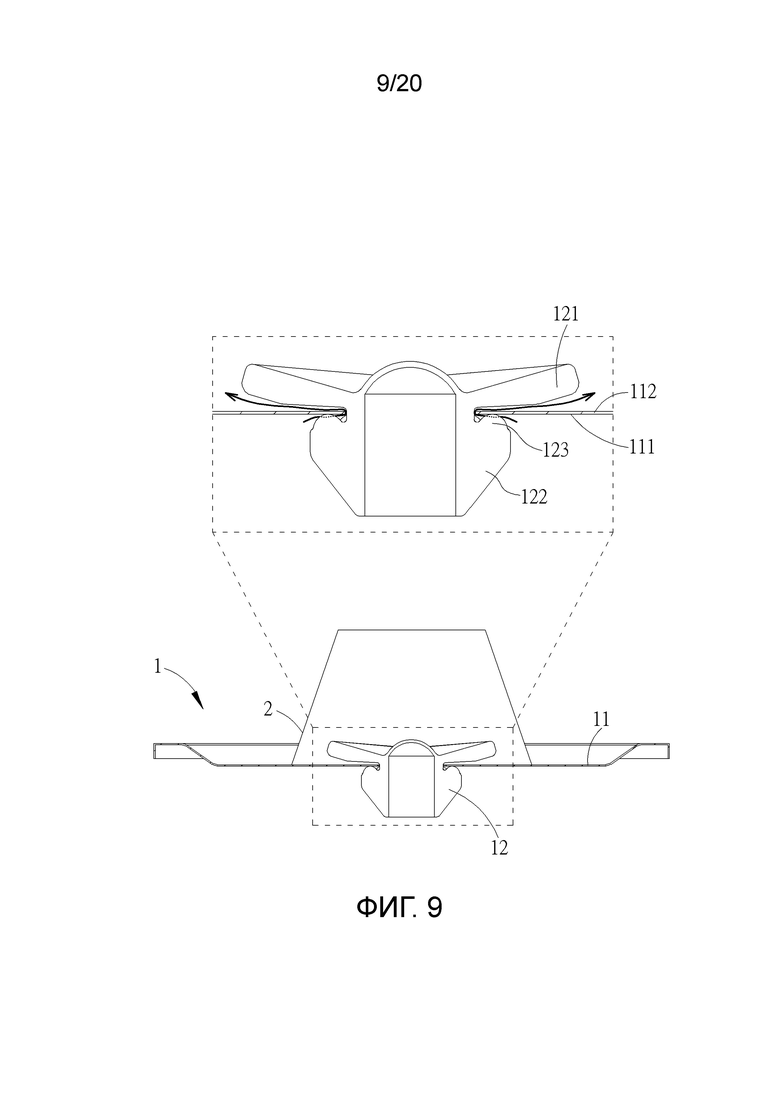

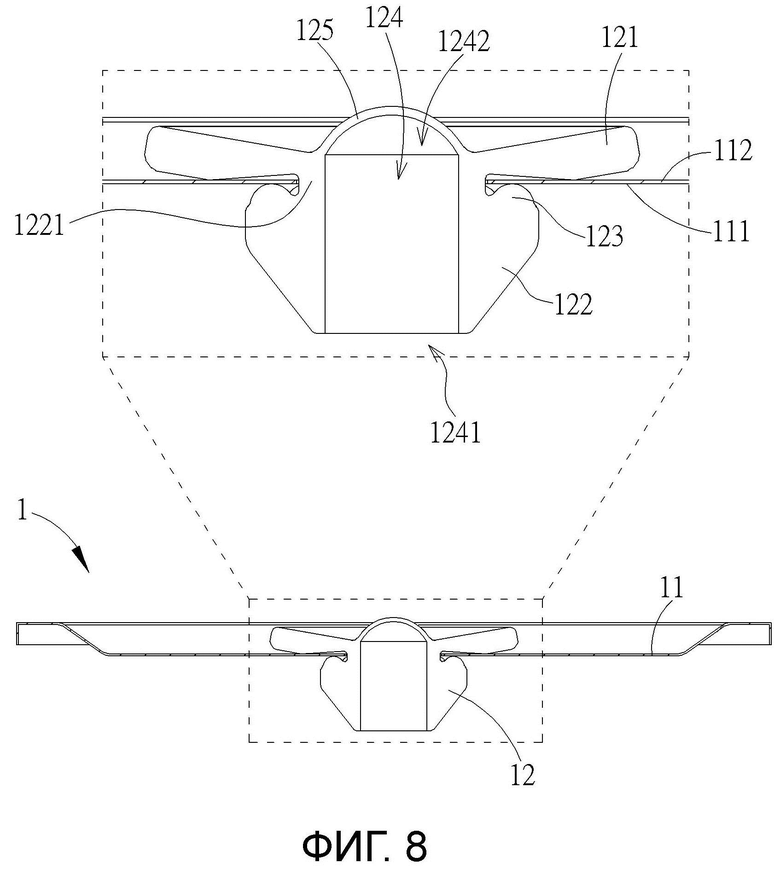

[0049] Прошу обратиться к фиг. 8 и фиг. 9. Фиг. 8 представляет собой частичную схему комплекта 1 контейнера, когда односторонний клапан 12 установлен на контейнере 11 и в первом используемом состоянии согласно первому варианту выполнения настоящего изобретения. Фиг. 9 представляет собой частичную схему комплекта 1 контейнера, когда односторонний клапан 12 установлен на контейнере 11 и в первом используемом состоянии согласно первому варианту выполнения настоящего изобретения. Когда односторонний клапан 12 установлен на контейнере 11 посредством корпуса 1221 штока, проходящего через контейнер 11, односторонний клапан 12 может быть переключен между первым используемым состоянием, как показано на фиг. 8 и вторым используемым состоянием, как показано на фиг. 9. Когда вакуумное устройство 2 не активировано или вакуумное устройство 2 отсутствует, односторонний клапан 12 может находиться в первом используемом состоянии, как показано на фиг. 8. Когда односторонний клапан 12 находится в первом используемом состоянии, как показано на фиг. 8, множество выступов 123 примыкают к внутренней поверхности 111 контейнера 11, чтобы упруго деформировать верхний участок 121 внешней поверхностью 112 контейнера 11, то есть верхний участок 121 и внешняя поверхность 112 контейнера 11 упруго зацепляются друг с другом с тем, чтобы препятствовать окружающему воздуху снаружи контейнера 11 от поступления в контейнер 11. Когда вакуумное устройство 2 установлено и активировано, односторонний клапан 12 может находиться во втором используемом состоянии, как показано на фиг. 9. Когда односторонний клапан 12 находится во втором используемом состоянии, как показано на фиг. 9, верхний участок 121 приводится в действие вакуумным устройством 2 так, чтобы он был по меньшей мере частично отделен от внешней поверхности 112 контейнера 11, чтобы обеспечить проход для текучей среды, образованный пространством между двумя смежными выступами 123 из множества выступов 123 и внутренней поверхностью 111 контейнера 11, и пространством между верхним участком 121 и внешней поверхностью 112 контейнера 11 с тем, чтобы позволить воздуху внутри контейнера 11 вытягиваться из контейнера 11 через проход для текучей среды посредством вакуумного устройства 2. Следует отметить, что, как показано на фиг. 9, множество выступов 123 сохраняются примыкающими к внутренней поверхности 111 контейнера 11 и не отделяются от внутренней поверхности 111 контейнера 11, когда односторонний клапан 12 установлен на контейнере 11.

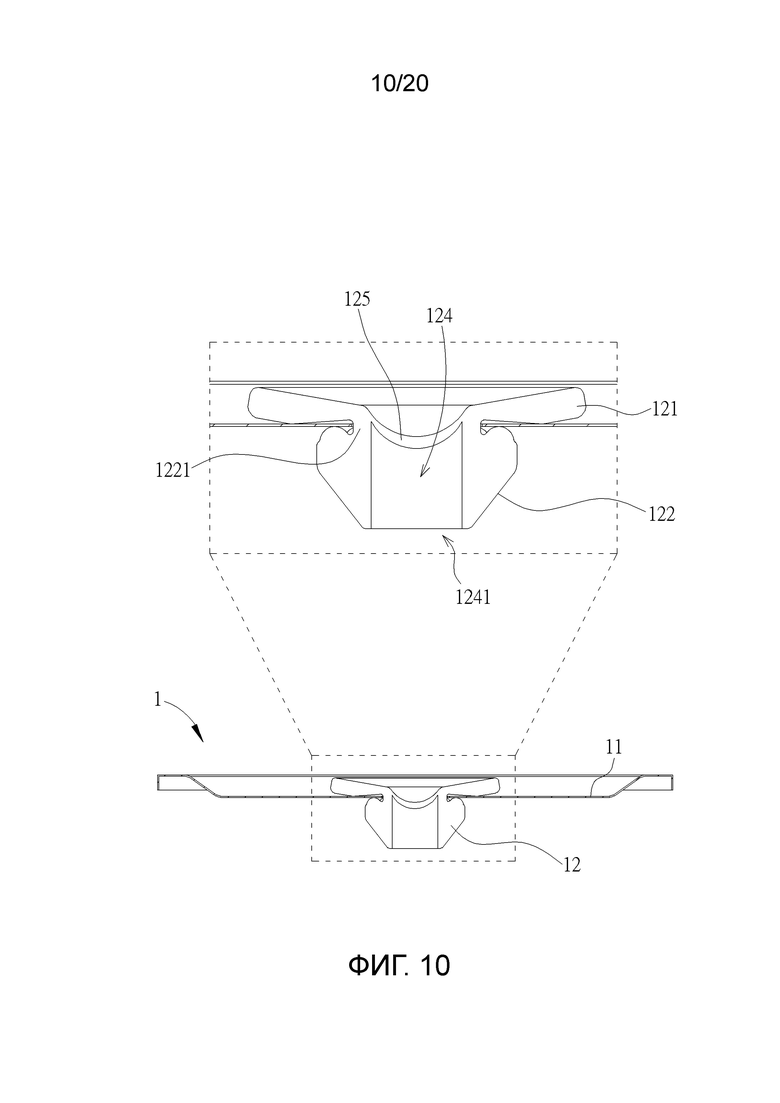

[0050] Прошу обратиться к фиг. 8 и фиг. 10. Фиг. 10 представляет собой частичную схему комплекта 1 контейнера, когда односторонний клапан 12 установлен на контейнере 11 и в третьем используемом состоянии согласно первому варианту выполнения настоящего изобретения. Как показано на фиг. 8 и фиг. 10, односторонний клапан 12 дополнительно включает в себя структуру 124 канала и упругую структуру 125. Структура 124 канала проходит сквозь нижний участок 122 и верхний участок 121 и имеет нижнее отверстие 1241, образованное в нижнем участке 122, и верхнее отверстие 1242, образованное в верхнем участке 121. Предпочтительно, в этом варианте выполнения, структура 124 канала проходит сквозь корпус 1221 штока нижнего участка 122, а нижнее отверстие 1241 образовано на нижнем конце корпуса 1221 штока нижнего участка 122. Упругая структура 125 продолжается от верхней поверхности верхнего участка 121 и закрывает верхнее отверстие 1242. Упругая структура 125 изготовлена из упруго деформируемого материала, а толщина упругой структуры 125 меньше, чем толщина верхнего участка 121. Таким образом, упругая структура 125 может перемещаться между выступающим состоянием, как показано на фиг. 8, и не выступающим состоянием, как показано на фиг. 10, посредством упругой деформации и легкого ее восстановления согласно перепаду давления между внутренним давлением воздуха контейнера 11 и внешним давлением воздуха. В частности, упругая структура 125 может переходить из выступающего состояния, как показано на фиг. 8, в не выступающее состояние, как показано на фиг. 10, посредством ее упругой деформации, когда перепад давления между внутренним давлением воздуха контейнера 11 и внешним давлением воздуха увеличивается за счет вытягивания воздуха внутри контейнера 11 из контейнера 11, и упругая структура 125 может перемещаться из не выступающего состояния, как показано на фиг. 10, в выступающее состояние, как показано на фиг. 8, путем ее упругого восстановления, когда перепад давления между внутренним давлением воздуха контейнера 11 и внешним давлением воздуха уменьшается за счет поступления окружающего воздуха в контейнер 11. Следовательно, пользователь может определить, хорошо ли вакуумирована внутренняя часть контейнера 11 или нет, наблюдая за упругой структурой 125.

[0051] Прошу обратиться к фиг. 11 - фиг. 16. Фиг. 11 представляет собой частичную схему комплекта 1’ контейнера согласно второму варианту выполнения настоящего изобретения. Фиг. 12 представляет собой разнесенный чертеж комплекта 1’ контейнера согласно второму варианту выполнения настоящего изобретения. Фиг. 13 и фиг. 14 представляют собой схемы одностороннего клапана 12’ с различных видов согласно второму варианту выполнения настоящего изобретения. Фиг. 15 представляет собой схему сечения комплекта 1’ контейнера согласно второму варианту выполнения настоящего изобретения. Фиг. 16 представляет собой схему, иллюстрирующую дополнительный контейнер 3’, уложенный над комплектом 1’ контейнера согласно второму варианту выполнения настоящего изобретения. Как показано на фиг. 11 - фиг. 16, отличных от первого варианта выполнения, в этом варианте выполнения крышка 11А' контейнера 11' комплекта 1' контейнера включает внешнюю часть 11А1' и внутреннюю часть 11А2', разъемно соединенные друг к другу, а односторонний клапан 12' установлен на внутренней части 11А2' крышки 11А' контейнера 11'. Кроме того, в этом варианте выполнения, множество выступающих структур 121А' образовано на верхней поверхности верхнего участка 121' одностороннего клапана 12' и выполнено с возможностью примыкания против нижнего участка дополнительного контейнера 3' для обеспечения фрикционного усилия между комплектом 1' контейнера и дополнительным контейнером 3' для ограничения относительного перемещения комплекта 1' контейнера и дополнительного контейнера 3', когда дополнительный контейнер 3' уложен над комплектом 1' контейнера и поддерживается крышкой 11А'. Предпочтительно, выступающая структура 121А’ может быть конической структурой, и изготовлена из упруго деформируемого материала. Кроме того, в этом варианте выполнения, на нижнем конце корпуса 1221' штока нижнего участка 122' одноходового клапана 12' образовано выступающее кольцо 1221А', позволяющее установить одноходовой клапан 12' на внутреннюю часть 11А2' крышки 11А' контейнера 11' легко, посредством вытягивания выступающего кольца 1221А' вдоль заданного направления D руками или инструментами. Другие детали этого варианта выполнения являются такими же, как и в первом варианте выполнения, и имеют аналогичные вариации. Подробное описание здесь опущено для простоты.

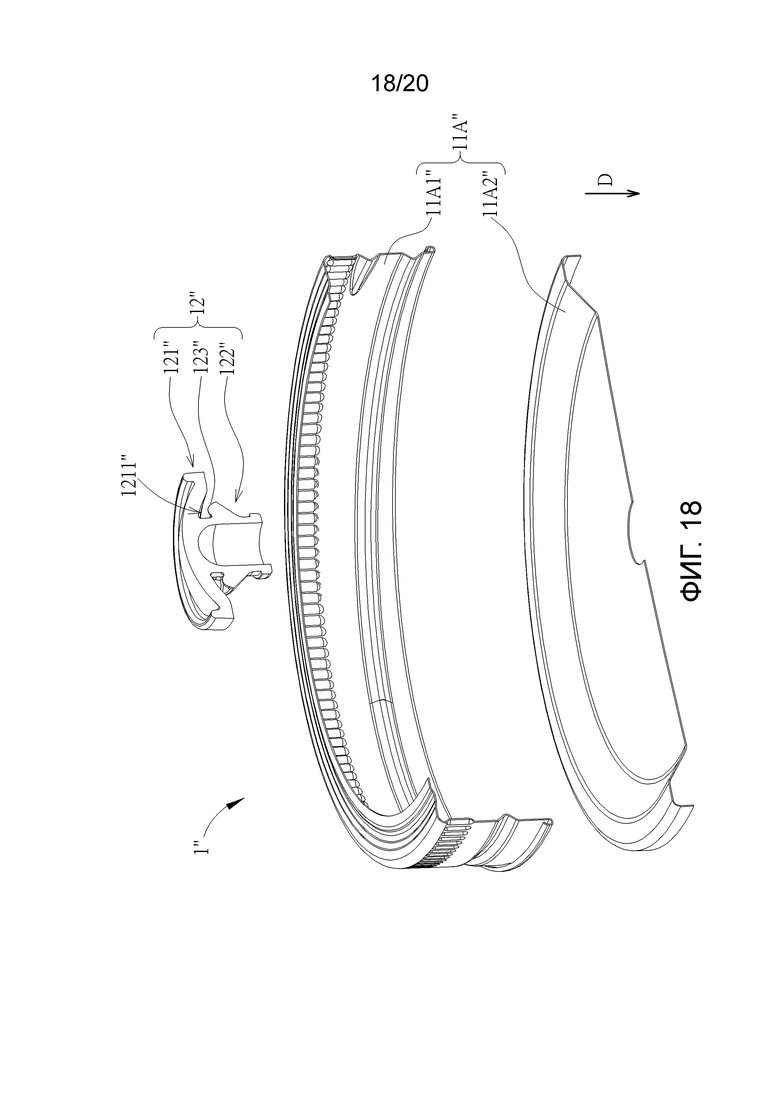

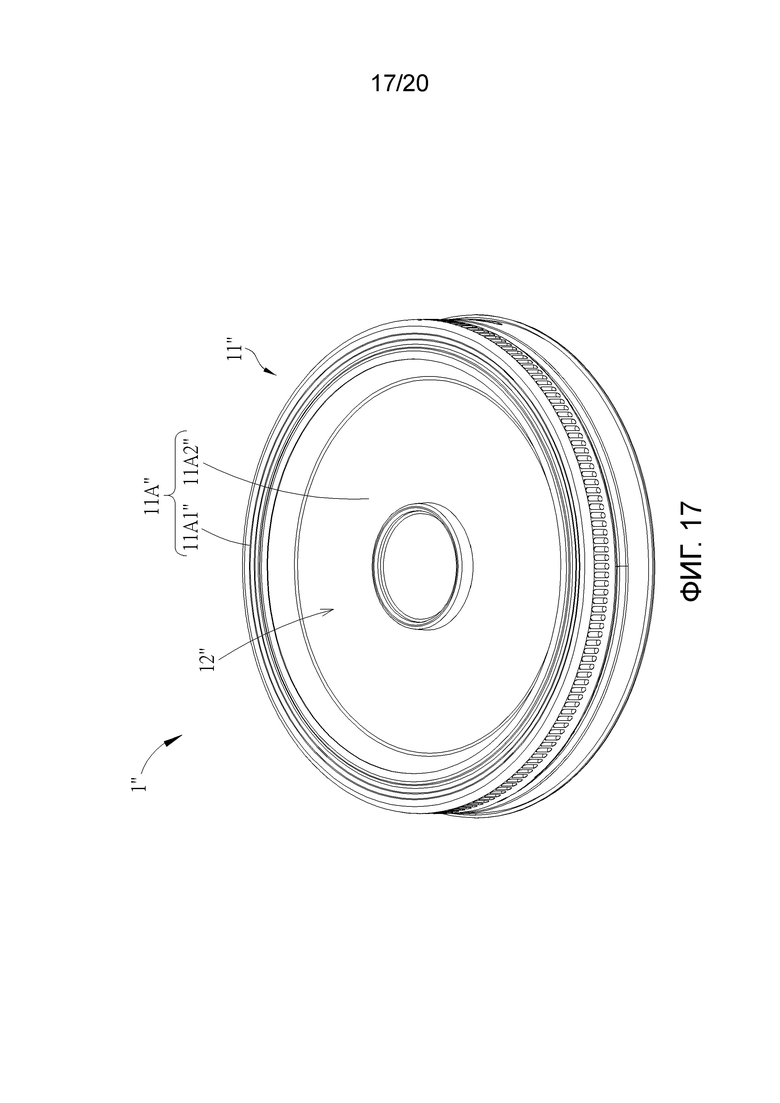

[0052] Прошу обратиться к фиг. 17 - фиг. 20. Фиг. 17 и фиг. 18 представляют собой частичные схемы комплекта 1’’ контейнера с различных видов согласно третьему варианту выполнения настоящего изобретения. Фиг. 19 и фиг. 20 представляют собой частичные схемы сечения комплекта 1’’ контейнера в различных состояниях согласно третьему варианту выполнения настоящего изобретения. Как показано на фиг. 17 - фиг. 20, отличных от первого варианта выполнения, в этом варианте выполнения, крышка 11A’’ контейнера 11’’ комплекта 1’’ контейнера включает внешнюю часть 11A1’’ и внутреннюю часть 11A2’’, разъемно соединенные друг к другу, а односторонний клапан 12’’ установлен на внутренней части 11A2’’ крышки 11A’’ контейнера 11’’. Кроме того, в этом варианте выполнения, структура канала проходит сквозь нижний участок 122’’ и имеет нижнее отверстие 1241’’, образованное на нижнем конце нижнего участка 122’’, и верхнее отверстие 1242’’, образованное на верхнем конце нижнего участка 122’’. Предпочтительно, структура 124'' канала проходит сквозь корпус 1221'' штока нижнего участка 122'', а нижнее отверстие 1241'' и верхнее отверстие 1242'' образованы на нижнем конце и верхнем конце корпуса 1221'' штока нижнего участка 122'', соответственно. Верхний участок 121’’ покрывает верхнее отверстие 1242’’ и может перемещаться между выступающим состоянием, как показано на фиг. 19, и не выступающим состоянием, как показано на фиг. 20, посредством упругой деформации и легкого его восстановления согласно перепаду давления между внутренним давлением воздуха контейнера 11’’ и внешним давлением воздуха. В частности, верхний участок 121’’ может перемещаться из выступающего состояния, как показано на фиг. 19, в не выступающее состояние, как показано на фиг. 20, путем его упругой деформации, когда перепад давления между внутренним давлением воздуха контейнера 11'' и внешним давлением воздуха увеличивается за счет вытягивания воздуха внутри контейнера 11'' наружу контейнера 11'', а верхний участок 121'' может перемещаться из не выступающего состояния, как показано на фиг. 20, в выступающее состояние, как показано на фиг. 19, путем упругого его восстановления, когда перепад давления между внутренним давлением воздуха контейнера 11'' и внешним давлением воздуха снижается за счет подачи окружающего воздуха в контейнер 11''. Следовательно, пользователь может определить, хорошо ли вакуумирована внутренняя часть контейнера 11’’ или нет, посредством наблюдения за верхним участком 121’’.

[0053] Следует отметить, что множество выступов 123'' примыкают к внутренней поверхности 111'' контейнера 11'' и выдвигаются из утопленной структуры 1211'', образованной на вогнутой части верхнего участка 121'', чтобы позволить верхнему участку 121'' быть упруго деформированным посредством внешней поверхности 112'' контейнера 11'', когда односторонний клапан 12'' находится в состоянии, показанном на фиг. 19, и множество выступов 123'' приводятся в действие, чтобы быть отделенными от внутренней поверхности 111'' контейнера 11'' за счет движения нижнего участка 122'' вследствие сжатия верхнего участка 121'', когда односторонний клапан 12'' находится в состоянии, показанном на фиг. 20.

Кроме того, в этом варианте выполнения, на нижнем конце корпуса 1221’’ штока нижнего участка 122’’ образовано выступающее кольцо 1221A’’, чтобы позволить одноходовому клапану 12’’ быть установленным на внутреннюю часть 11A2’’ крышки 11A’’ контейнера 11’’ легко, посредством вытягивания выступающего кольца 1221A’’ вдоль заданного направления D руками или инструментами. Другие детали этого варианта выполнения являются такими же, как и в первом варианте выполнения, и имеют аналогичные вариации. Подробное описание здесь опущено для простоты.

[0055] В отличие от предшествующего уровня техники, односторонний клапан по настоящему изобретению использует множество выступов, примыкающий к внутренней поверхности контейнера, чтобы позволить верхнему участку упруго деформироваться посредством внешней поверхности контейнера, чтобы позволить воздуху внутри контейнера вытягиваться из контейнера и препятствовать окружающему воздуху снаружи контейнера от поступления в контейнер, когда односторонний клапан установлен на контейнере. Благодаря такой конфигурации, односторонний клапан по настоящему изобретению является не только пригодным для установки на контейнер с толстой стенкой, но также особенно пригоден для установки на контейнер с тонкой толщиной стенки, например, крышку стеклянной банки Мейсона. Следовательно, односторонний клапан по настоящему изобретению является универсальным.

[0056] Специалисты в данной области техники легко заметят, что можно внести многочисленные модификации и изменения в устройство и способ, сохраняя при этом идеи изобретения. Соответственно, приведенное выше раскрытие следует истолковывать как ограниченное только пределами прилагаемой формулы изобретения.

Изобретение относится к одностороннему клапану, приспособленному для контейнера с тонкой толщиной стенки и связанному комплекту контейнера. Предусмотрен односторонний клапан 12, приспособленный для контейнера 11, и включает верхний участок 121, нижний участок 122 и множество выступов 123. Верхний участок 121 является упруго деформируемым. Нижний участок 122 соединен за одно целое с верхним участком 121. Множество выступов 123 разнесены друг от друга, выступают из нижнего участка 122 к верхнему участку 121 и отделены от верхнего участка 121. Множество выступов выполнены с возможностью примыкания к внутренней поверхности 111 контейнера 11 для упругой деформации верхнего участка 121 внешней поверхностью 112 контейнера. На верхней поверхности верхнего участка одностороннего клапана образовано множество выступающих структур, выполненных с возможностью примыкания к нижнему участку дополнительного контейнера. Также предложен соответствующий комплект контейнера. Изобретение направлено на повышение универсальности конструкции одностороннего клапана, позволяющей производить установку клапана как на контейнеры с толстой стенкой, так и на контейнеры с тонкой стенкой. 2 н. и 16 з.п. ф-лы, 20 ил.

1. Односторонний клапан, приспособленный для контейнера и содержащий:

верхний участок, являющийся упруго деформируемым; нижний участок, соединенный за одно целое с верхним участком;

множество выступов, выступающих из нижнего участка к верхнему участку и отделенных от верхнего участка, причем два смежных выступа из множества выступов расположены на расстоянии друг от друга, при этом множество выступов выполнено с возможностью примыкания к внутренней поверхности контейнера для упругой деформации верхнего участка внешней поверхностью контейнера,

причем на верхней поверхности верхнего участка образовано множество выступающих структур, выполненных с возможностью примыкания к нижнему участку дополнительного контейнера.

2. Односторонний клапан по п. 1, в котором на верхнем участке образована утопленная структура, и каждый из множества выступов по меньшей мере частично размещается внутри утопленной структуры, когда односторонний клапан отсоединен от контейнера и находится в недеформированном состоянии.

3. Односторонний клапан по п. 2, в котором глубина утопленной структуры постепенно уменьшается от внутренней части наружу.

4. Односторонний клапан по п. 1, в котором нижний участок содержит корпус штока и структуру платформы, при этом корпус штока соединен за одно целое с верхним участком и выполнен с возможностью прохождения через контейнер, когда односторонний клапан установлен на контейнере, причем платформа продолжается из корпуса штока и отделена от верхнего участка, а множество выступов выступают из структуры платформы.

5. Односторонний клапан по п. 1, в котором множество выступов расположено по кругу, имеющему первый диаметр, при этом внешняя периферия верхнего участка имеет второй диаметр, причем второй диаметр превышает первый диаметр.

6. Односторонний клапан по п. 1, в котором, когда односторонний клапан установлен на контейнере, верхний участок выполнен с возможностью по меньшей мере частичного отделения от внешней поверхности контейнера, чтобы обеспечить проход для текучей среды, образованный пространством между двумя смежными выступами из множества выступов и внутренней поверхностью контейнера, и пространством между верхним участком и внешней поверхностью контейнера.

7. Односторонний клапан по п. 1, дополнительно содержащий структуру канала и упругую структуру, при этом структура канала проходит сквозь нижний участок и верхний участок и имеет нижнее отверстие, образованное на нижнем участке, и верхнее отверстие, образованное на верхнем участке, причем упругая структура продолжается от верхней поверхности верхнего участка и покрывает верхнее отверстие, при этом толщина упругой структуры меньше чем толщина верхнего участка, и упругая структура является подвижной между выступающим состоянием и не выступающим состоянием согласно перепаду давления между внутренним давлением воздуха в контейнере и внешним давлением воздуха.

8. Односторонний клапан по п. 1, дополнительно содержащий структуру канала, причем структура канала проходит сквозь нижний участок и имеет нижнее отверстие, образованное на нижнем конце нижнего участка, и верхнее отверстие, образованное на верхнем конце нижнего участка, при этом верхний участок покрывает верхнее отверстие, и верхний участок является подвижным между выступающим состоянием и не выступающим состоянием согласно перепаду давления между внутренним давлением воздуха в контейнере и внешним давлением воздуха.

9. Односторонний клапан по п. 1, в котором на нижнем конце корпуса штока нижнего участка образовано выступающее кольцо.

10. Комплект контейнера, содержащий:

контейнер;

односторонний клапан, выполненный с возможностью установки на контейнер и содержащий:

- верхний участок, являющийся упруго деформируемым;

- нижний участок, соединенный за одно целое с верхним участком;

- множество выступов, выступающих из нижнего участка к верхнему участку и отделенных от верхнего участка, при этом два смежных выступа из множества выступов расположены на расстоянии друг от друга, причем множество выступов выполнено с возможностью примыкания к внутренней поверхности контейнера для упругой деформации верхнего участка внешней поверхностью контейнера,

при этом на верхней поверхности верхнего участка образовано множество выступающих структур, выполненных с возможностью примыкания к нижнему участку дополнительного контейнера.

11. Комплект контейнера по п. 10, в котором на верхнем участке образована утопленная структура, и каждый из множества выступов по меньшей мере частично размещен внутри утопленной структуры, когда односторонний клапан отсоединен от контейнера и в недеформированном состоянии.

12. Комплект контейнера по п. 11, в котором глубина утопленной структуры постепенно уменьшается от внутренней части наружу.

13. Комплект контейнера по п. 10, в котором нижний участок содержит корпус штока и структуру платформы, при этом корпус штока соединен за одно целое с верхним участком и выполнен с возможностью прохождения через контейнер, когда односторонний клапан установлен на контейнере, причем платформа продолжается из корпуса штока и отделена от верхнего участка, а множество выступов выступают из структуры платформы.

14. Комплект контейнера по п. 10, в котором множество выступов расположено по кругу, имеющему первый диаметр, при этом внешняя периферия верхнего участка имеет второй диаметр, причем второй диаметр превышает первый диаметр.

15. Комплект контейнера по п. 10, в котором, когда односторонний клапан установлен на контейнере, верхний участок выполнен с возможностью по меньшей мере частичного отделения от внешней поверхности контейнера, чтобы обеспечить проход для текучей среды, образованный пространством между двумя смежными выступами из множества выступов и внутренней поверхностью контейнера, и пространством между верхним участком и внешней поверхностью контейнера.

16. Комплект контейнера по п. 10, в котором односторонний клапан дополнительно содержит структуру канала и упругую структуру, при этом структура канала проходит сквозь нижний участок и верхний участок и имеет нижнее отверстие, образованное на нижнем участке, и верхнее отверстие, образованное на верхнем участке, причем упругая структура продолжается от верхней поверхности верхнего участка и покрывает верхнее отверстие, при этом толщина упругой структуры меньше чем толщина верхнего участка, и упругая структура является подвижной между выступающим состоянием и не выступающим состоянием согласно перепаду давления между внутренним давлением воздуха в контейнере и внешним давлением воздуха.

17. Комплект контейнера по п. 10, в котором одноходовой клапан дополнительно содержит структуру канала, причем структура канала проходит сквозь нижний участок и имеет нижнее отверстие, образованное на нижнем конце нижнего участка, и верхнее отверстие, образованное на верхнем конце нижнего участка, при этом верхний участок покрывает верхнее отверстие, и верхний участок является подвижным между выступающим состоянием и не выступающим состоянием согласно перепаду давления между внутренним давлением воздуха в контейнере и внешним давлением воздуха.

18. Комплект контейнера по п. 10, в котором на нижнем конце корпуса штока нижнего участка образовано выступающее кольцо.
